Разболтовка колесных дисков: как определить, таблица совместимости

У людей, которые далеки от знаний об особенностях работы и строении автомобилей, может сложиться впечатление, что разболтовка колесных дисков носит исключительно информационный характер и замена колес (например, штатное колесо на новое широкопрофильное) – простая задача, в которой главное, чтобы болты помещались в отверстия.

Однако на деле выходит далеко не так: несоответствие требованиям производителя касательно разболтовки чревато разрушенным рулевым механизмом и разбитой подвеской, и это только в лучшем случае, гораздо хуже – что некачественная протяжка может привести к тому, что колесо просто открутится во время движения, подвергнув жизни пассажиров и водителя большой опасности. Поэтому следует рассмотреть не только обозначение разболтовки, но и ее место в маркировке диска, применяемые для этого символы и их значение, а также другую информацию, которая имеет не меньшее значение и может пригодиться.

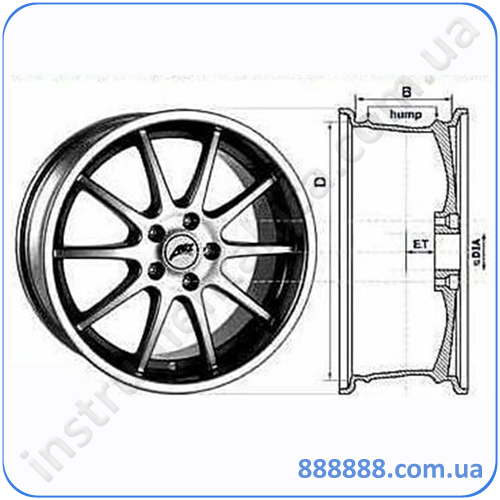

Маркировка диска

Итак, допустим, у вас диск, на котором отражается следующая информация:

7.5 Jx16 Н2 5/112 ET 35 d 58.5. Разберем каждое из имеющихся обозначений.

7.5 Jx16, первая тройка, информирует нас о том, что W – ширина обода этого диска – составляет 7,5 дюймов (необходимо помнить, что именно в дюймах указываются почти все параметры дисков: 1 дюйм = 2,54 см), D – диаметр – составляет 16 дюймов, а также, что данный диск является не штампованным/неразъемным («х» – значок литых и кованных дисков).

Буква J в этом наборе присутствует тоже не просто так. Эта буква указывает на то, что края обода предназначены для моноприводных автомобилей, так что если, например, ваша машина полноприводная – рассматриваемые диски ей не подходят и необходимо поискать идентичные, однако с другой маркировкой – JJ.

Н2 несет информацию скорее для специалистов и сообщает им о том, что обод имеет 2 хампа (кольцевых выступа), необходимых для удерживания от соскальзывания бескамерной резины. Естественно, если будет только 1 такой выступ, на маркировке это будет отмечено маркировкой Н1. Также не исключено и полное отсутствие таких выступов или их присутствие, но в особой конструкции, когда символы будут несколько другие (АН, FH, СН). Так или иначе, для обычного автомобилиста данный параметр практически не имеет значения, чего нельзя сказать о следующих числах.

5/112 – это и есть разболтовка. 5 – количество посадочных болтов и отверстий под них, а 112 – диаметр окружности, на которой находятся данные отверстия, причем он измеряется не в дюймах, а в привычных русскому человеку миллиметрах. Выяснить разболтовку дисков можно тремя способами, однако об этом чуть позднее, а пока разберемся с остальными параметрами.

Маркировка ET 35 обозначает вылет диска. В этом примере он составляет 35 мм, в принципе же вылет – это расстоянием между осью симметрии изделия и плоскостью приложения диска к ступице. Когда плоскость прижимания – наравне с центром диска, то вылет называют нулевым, когда выступает за пределы – отрицательным, а когда, наоборот, центр диска находится ближе к ступице, чем плоскость приложения диска, такой вылет называют положительным.

d 58.5 – это диаметр центрального отверстия. Когда он не совпадает с диаметром посадочного цилиндра на ступице автомобиля, то совсем необязательно искать новые диски, можно просто дополнительно купить комплект проставочных колец, после чего с их помощью выполнить подгонку названных элементов.

Как определить разболтовку диска?

Узнать разболтовку диска можно тремя способами:

Способ №1. Можно обратиться в автосалон или в официальную станцию техобслуживания, там можно узнать всю необходимую информацию.

Способ №2. Самостоятельно рассчитать разболтовку.

Что нужно для этого сделать?

  1. Посчитать количество болтов.

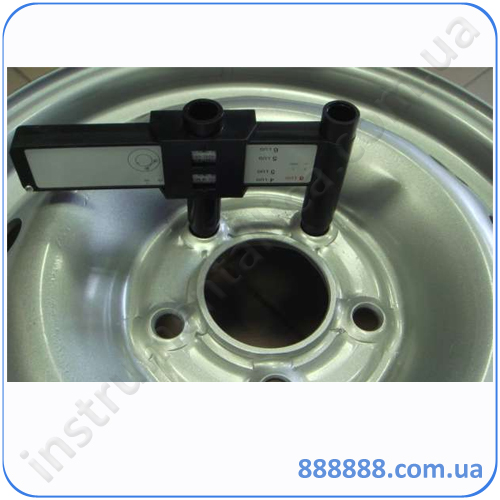

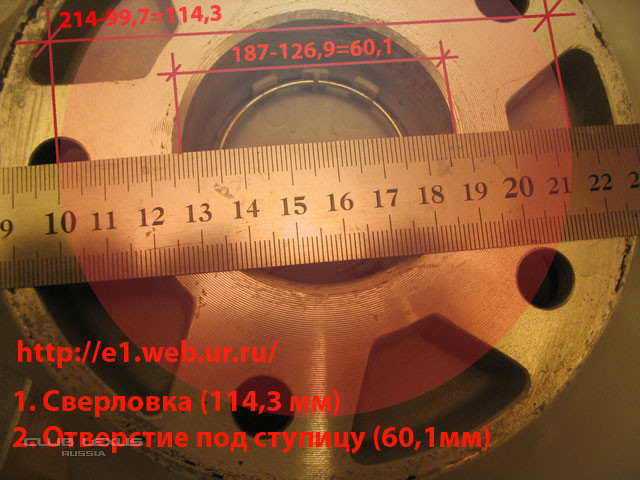

  2. С помощью штангенциркуля необходимо измерить расстояние между стенками отверстий диска и прибавить их диаметр. Результатом будет расстояние между центрами расположенных рядом отверстий.
  3. Исходя из полученного расстояния, можно определить разболтовку (PCD), для этого необходимо умножить имеющийся «Х» на:
    • 1,55, при LZ=3;
    • 1,414, при LZ=4;
    • 1,701, при LZ=5.

Если после данных вычислений у вас получится дробное число, то его следует округлять в большую сторону. Будьте внимательны! Иногда компании-производители не используют определенные размеры разболтовок, например, марка Мерседес не допускает эксплуатацию дисков с разболтовкой равной 111, поэтому если ваши расчеты дали именно такой результат, то выбирать нужно маркировку 112.

Способ №3. Не тратить зря время, а сразу использовать таблицу разболтовки.

Таблица совместимости разболтовки колесных дисков

Модель Разболтовка Вылет Диаметр центрального отверстия
Audi
100 (90-) 5 x 112 35…42 57.0
100 (-90) 4 x 108 35…45 57.0
200 (90-94) 5 x 112 40…45 57. 0
80 (91-95, B4) 4 X 108 35…40 57.0
80 (92-95) 4 x 108 35…45 57.0
90 (92-95)
4 x 108
35…45 57.0
A2 (00-) 5 x 100 38…45 57.0
A3 (03-) 5 x 112 45…50 57.0
A3 (96-03) 5 X 100 35…45 57.0
A4 (95-) 5 x 112 35…45 57.0
A5 (07-) 5 x 112 20…35 66.6
A6 4B (98-04) 5 x 112 35…45 57.0
A6 4F (04-08) 5 x 112 35…45 57.0
A6 4G; 4G2 (11-) 5 x 112 35…39 66. 6
A6 C4 (94-97) 5 x 112 35…45 57.0
A7 Sportback 4G (10-) 5 x 112 28…40 66.6
A8 (02-) 5 x 112 35…45 57.0
A8 S8 (02-) 5 x 112 35…45 57.0
Allroad (06-) 5 x 112 35…45 57.0
Allroad (-06) 5 x 112 15…25 57.0
Cabriolet (92-) 4 X 108 35…38 57.0
Coupe (92-95) 4 x 108 35…45 57.0
Q5 (08-) 5 x 112 20…38 66.4
Q7 (06-) 5 x 130 45…55 71.5
RS4 (01-) 5 x 112 20…30 57. 0
RS6 (02-) 5 x 112 20…30 57.0
S2 (91-96) 5 x 112 35…40 57.0
S3 (03-) 5 x 112 42…50 57.0
S3 (98-03)
5 X 100
35…45 57.0
S4 (99-) 5 x 112 35…45 57.0
S6 (94-) 5 x 112 35…40 57.0
S8 (01-) 5 x 112 20…30 57.0
TT (06-) 5 x 112 42…50 57.0
TT (99-06) 5 x 100 25…45 57.0
V8 (88-94) 5 X 112 35…42 57.0
BMW
MINI (01-) 4 x 100 38…48 56. 0
1 Series F20 (11-) 5 x 120 30…40 72.5
1 Series Е81/E82/E88 (07-) 5 x 120 35…45 72.5
1 Series Е87 (04-11) 5 x 120 35…45 72.5
3 series (E30 84-91) 4 x 100 15…25 56.0
3 series (E36, E46) 5 x 120 35…45 72.5
3 series M3 (89-92) 5 x 120 15…25 72.5
3 series M3 (92-99) 5 x 120 35…45 72.5
5 & 7 series (E31, E32, E34, E38) 5 x 120 15…25 72.5
5 series (E39) 5 x 120 18…20 74.0
5 series M (95-03) 5 x 120 15…25 72. 5
6 series (02-) 5 x 120 15…25 74.0
6 series M(02-) 5 x 120 15…25 74.0
8 series (90-99) 5 x 120 15…25 72.5
X3 (04-) 5 x 120 30…50 72.5
X5 (00-) 5 x 120 30…50 72.5
X6 (08-) 5 x 120 30…50 72.5
Z3 (03-) 5 x 120 37…45 72.5
Z4 (03-) 5 x 120 35…45 72.5
CHEVROLET
Corsica 5 x 100 35…40 57.0
Beretta (89-) 5 x 100 35…40 57.0
Cavalier (89-) 5 x 100 35…40 57. 0
Celebrity (85-89) 5 x 115 38 70.0
Lumina (89-93) 5 x 115 38 70.0
Corvette (93-) 5 x 120.65 35…50 70.5
Camaro (93-02) 5 x 120.65
35…50
70.5
CITROEN
AX 3 x 98 5…15 55.0
Berling (08-) 4 x 108 15…25 65.0
Berlingo (96-) 4 x 108 15…18 65.0
BX 4 x 108 15…25 65.0
C1 (05-) 4 x 100 35…45 54.0
C2 (03-) 4 x 108 15…27 65.0
C3 (02-) 4 x 108 15…27 65. 0
C4 (04-) 4 x 108 15…27 65.0
C5 (01-) 4 x 108 25…30 65.0
C5 (08-) 5 x 108 35…45 65.0
C8 (02-) 5 x 98 25…40 58.0
Evasion & Synergie
5 x 98
25…38 58.0
Saxo VTR/Vti (97-) 4 x 108 15…20 65.0
Saxo на 3 болта (02-) 3 x 98 5…15 55.0
Saxo 4 Stud 4 x 108 15…20 65.0
Xantia (93-97) 4 x 108 15…20 65.0
XM (89-00) 5 x 108 35…45 65.0
Xsara (97-) 4 x 108 15…20 65. 0
Xsara Picasso (99-) 4 x 108 15…20 65.0
ZX (90-98) 4 x 108 15…20 65.0
ZX 16v (92-98) 4 x 108 15…20 65.0
DAEWOO
Espero (95-01) 4 x 100 35…45 56.5
Nubira (95-02) 4 x 100 35…45 56.5
Nexia (95-01) 4 x 100 35…45 56.5
Lanos (97-02) 4 x 100 35…45 56.5
Kalos (03-) 4 x 100 35…45 56.5
Leganza (97-) 5 x 114.3 35…38 56.5
Lacetti (04-) 4 x 114.3 35…45 56. 5
Tacuma (00-) 4 x 114.3 35…38 56.5
Matiz (98-) 4 x 114.3 35…42 69.0
FIAT
500 (07-) 4 x 98 25…35 58.0
Bravo & Brava (96-01) 4 x 98 30…38 58.0
Bravo (97-) 4 x 98 30…38 58.0
Cinquecento (95-) 4 x 98 30…38 58.0
Coupe 16V (95-01) 4 x 98 30…38 58.0
Croma (06-) 5 x 110 35…45 65.0
Doblo (01-) 4 x 98 30…38 58.0
Florino (94-00) 4 x 98 30…38 58. 0
Idea (03-) 4 x 98 30…38 58.0
Marea (96-) 4 x 98 30…38 58.0
Multipla (99-) 4 x 98 35…45 58.0
Panda (03-) 4 x 98 30…38 58.0
Punto (94-00) 4 x 98 35…45 58.0
Punto I (00-) 4 x 98 35…45 58.0
Scudo (07-) 5 x 108 40…50 65.0
Scudo (96-07) 5 x 98 25…30 58.0
Sedici (05-) 5 x 114.3 38…45 60.0
Stilo (01-) 4 x 98 30…38 58.0
Tipo & Tempra 4 x 98 38…45 58. 0
Ulysse (94-) 5 x 98 25…30 58.0
Uno (85-95) 4 x 98 30…38 58.0
Uno Turbo (85-95) 4 x 98 30…38 58.0
FORD
Cougar (98-02) 4 x 108 35…45 63.3
Escort (81-90) 4 x 108 35…45 63.3
Escort Cosworth 4 x 108 15…20 63.3
Explorer (98-) 5 x 114.3 20…40 70.5
Fiesta (02-) 4 x 108 35…45 63.3
Fiesta (83-01) 4 x 108 35…45 63.3
Focus (04-) 5 x 108 38…52 63. 3
Focus (98-) 4 x 108 35…45 63.3
Focus C-MAX (03-) 5 x 108 35…45 63.3
Focus RS (03-) 4 x 108 40…45 63.3
Fusion (02-) 4 x 108 35…45 63.3
Galaxy (06-) 5 x 112 40…50 63.3
Galaxy (95-) 5 x 112 35…45 57.0
Granada/Scorpio 5 x 112 35…38 63.3
Ka (96-) 4 x 108 35…45 63.3
Kuga (07-) 5 x 108 38…52 63.3
Maverick (00-) 5 x 114.3 35…42 67.0
Maverick (93-00) 6 x 139. 7 6…25 110.0
Mondeo (00-) 5 x 108 35…45 63.3
Mondeo (93-00) 4 x 108 35…45 63.3
Mustang (79-93) 4 x 108 15…25 64.0
Orion 4 x 108 35…45 63.3
Probe (89-94) 5 x 114.3 35…42 59.5
Probe (93-98) 5 x 114.3 35…42 67.0
Puma (97-01) 4 x 108 35…38 63.3
Scorpio (94-00) 4 x 108 35…38 63.3
Sierra & Cosworth 4 x 108 35…45 63.3
SMAX (06-) 5 x 108 35…45 63. 3
Street KA (03-) 4 x 108 35…45 63.3
Transit Connect (02-) 5 x 108 38 63.3
HONDA
Civic (84-00) 4 x 100 35…45 56.0
Civic (00-03) 4 x 100 35…45 56.0
CRX (84-00) 4 x 100 35…45 56.0
FRV (84-00) 4 x 100 35…45 56.0
Concerto (90-96) 4 x 100 35…45 56.0
Prelude SI (86-91) 4 x 100 35…45 56.0
Accord (82-89) 4 x 100 35…45 56.0
Jazz (01-) 4 x 100 35…38 56. 0
Accord (90-00) 4 x 114.3 38…45 64.0
Prelude (92-99) 4 x 114.3 38…45 64.0
Legend (-90) 4 x 114.3 38…45 64.0
Civic V-Tec (97-) 4 x 114.3 38…45 64.0
Prelude (92-99) 4 x 114.3 35…45 64.0
Aerodeck 4 x 114.3 35…42 64.0
Shuttle (95-00) 5 x 114.3 45…50 64.0
Odysee (99-04) 5 x 114.3 45…50 64.0
Accord (01-) 5 x 114.3 45…50 64.0
CRV (95-) 5 x 114.3 38…45 64. 0
Stream (01-) 5 x 114.3 38…45 64.0
Civic Type R (01-) 5 x 114.3 40…50 64.0
Civic (04-) 5 x 114.3 45…50 64.0
Integra Type R(99-) 5 x 114.3 35…45 64.0
Legend (91-) 5 x 114.3 45…50 70.0
HR – V (99-) 5 x 114.3 37…45 64.0
HYUNDAI
Accent (01-) 4 x 100 35…45 54.0
Accent 4 x 114.3 35…45 67.0
Atoz & Amica (98-) 4 x 114.3 35…45 67.0
Coupe/Tiburon (02-) 5 x 114. 3 35…45 67.0
Coupe/Tiburon 4 x 114.3 35…45 67.0
Elantra (01-) 4 x 114.3 35…45 67.0
Excel (87-94) 4 x 114.3 35…45 67.0
Getz (02-) 4 x 100 35…45 54.0
i10(07-) 4 x 100 38…45 54.0
i20(07-) 4 x 100 38…45 54.0
i30 (07-) 5 x 114.3 35…45 67.0
Lantra (91-01) 4 x 114.3 35…45 67.0
Matrix (01-) 4 x 114.3 35…45 67.0
Pony/Excel (89-95) 4 x 114.3 35…45 67. 0
Santa Fe (00-) 5 x 114.3 35…45 67.0
Terracan (03-) 6 x 139.7 10…22 108
Trajet (00-) 5 x 114.3 35…45 67.0
Tucson (04-) 5 x 114.3 35…45 67.0
XG (00-) 5 x 114.3 35…45 67.0
KIA
Carens (00-06) 4 x 114.3 35…38 67.0
Cerato (04-) 4 x 114.3 38…45 67.0
Clarus (96-) 4 x 114.3 35…38 67.0
Concord (90-95) 4 x 100 35…45 56.0
Leo (96-) 4 x 100 35…45 56. 0
Magnetis (01-) 4 x 114.3 38…45 67.0
Mentor (94-) 4 x 100 35…45 56.0
Picanto (04-) 4 x 100 35…45 54.0
Rio (00-) 4 x 100 35…45 54.0
Sedona (99-) 5 x 114.3 35…45 67.0
Sephia (93-00) 4 x 100 35…45 56.0
Shuma (94-) 4 x 100 35…45 56.0
Sorrento (94-) 5 x 139.7 35…45 95.5
Spectra (00-04) 4 x 100 38…45 56.0
Spectra (04-) 4 x 114.3 40…45 67.0
Sportage (04-) 5 x 114. 3 35…45 67.0
Sportage (94-04) 5 x 139.7 20…45 108.0
LEXUS
ES300 5 x 114.3 35…45 60.0
GS 300 V6 (97-) 5 x 114.3 20…35 60.0
GS 300/430 (91-02) 5 x 114.3 38…50 60.0
GS 300/430/450h/460 (05-) 5 x 114.3 20…35 60.0
IS 200/300 Altezza (99-05) 5 x 114.3 40…50 60.0
IS 200d/220d/250 (05-) 5 x 114.3 40…50 60.0
LS 400 Celsior (90-95) 5 x 114.3 40…50 60.0
RX 300/350/400h (03-09) 5 x 114.3 35…45 60. 0
SC 300 (01-10) 5 x 114.3 38…50 60.0
SC 300 3.0 24V (92-97) 5 x 114.3 38…50 60.0
SC 430 V8 Coupe (01-10) 5 x 114.3 45…50 60.0
MAZDA
Xedos 9 (93-01) 5 x 114.3 38…50 67.0
Xedos 6 (92-02) 5 x 114.3 38…45 67.0
Type E (93-96) 6 x 139.7 0…20 90.0
Type E (84-00) 6 x 139.7 20…40 90.0
Tribute (00-07) 5 x 114.3 38…45 67.0
RX8 (03-) 5 x 114.3 35…45 67.0
RX7 (92-96) 5 x 114. 3 38…50 67.0
RX7 (86-92) 5 x 114.3 38…50 67.0
RX7 (84-86) 4 x 114.3 30…40 59.5
RX7 (79-84) 4 x 110 25
Premacy (99-04) 5 x 114.3 35…45 67.0
MX6 626 coupe/Capella 2 (87-91) 4 x 114.3 40…42 59.5
MX-6 2.5i V6 (94-98) 5 x 114.3 38…45 67.0
MX-6 2.0i DOHC (92-98) 5 x 114.3 40…45 67.0
MX5 Miata USA (90-97) 4 x 100 35…45 54.0
MX5 Miata (95-05) 4 x 100 35…45 54.0
MX5 (90-98) 4 x 100 35…45 54. 0
MX5 (05-) 5 x 114.3 40…55 67.0
MX3 (91-98) 4 x 100 35…45 54.0
MPV (95-05) 5 x 114.3 35…40 67.0
MPV (05-) 5 x 114.3 35…40 67.0
Demio (98-02) 4 x 100 35…45 54.0
BT 50 (07-) 6 x 139.7 0…25 90.0
B-SERIE B1800/B2000/B2200 (85-92) 6 x 139.7 10…30 90.0
B-SERIE 2500 Pick-Up (99-) 6 x 139.7 0…25 90.0
B-SERIE 2500 Pick-Up (-99) 6 x 139.7 10…30 90.0
Bongo, Friendee 2WD/4WD (95-99) 5 x 114. 3 30…40 67.0
929 (87-98) 5 x 114.3 35…45 67.0
929 (82-87) 4 x 114.3 40…45 59.5
626 (91-02) 5 x 114.3 35…45 67.0
626 (83-91) 4 x 114.3 40…45 59.5
626 (79-83) 4 x 110 30
6 (07-) Altenza Japan 5 x 114.3 40…45 67.0
6 (02-07) Altenza Japan 5 x 114.3 40…45 67.0
5 (10-) 5 x 114.3 40…55 67.0
5 (05-10) 5 x 114.3 40…55 67.0
323F V6 2.0i (94-98) 5 x 114.3 35…45 67. 0
323 FAMILIA (89-94) 4 x 100 35…45 54.0
323 F/C/S/P (98-03) 4 x 100 35…45 54.0
323 F/C/S/P (94-98) 4 x 100 35…42 54.0
323 F на 5 болтов (00-05) 5 x 114.3 35…45 67.0
323 1.8 GT DOHC 4WD Turbo (90-94) 4 x 100 35…45 54.0
323 (80-89) 4 x 114.3 38…45 59.5
3/ALEXA (03-09) 5 x 114.3 40…53 67.0
2 (07-) 4 x 100 35…45 54.0
2 (03-07) 4 × 108 35…45 63.3
121 (96-03) 4 × 108 35…43 63. 3
121 (90-96) 4 x 100 38…43 54.0
121 (87-90) 4 x 114.3 35…43 59.5
MERCEDES
Vito (96-03) 5 x 112 45…60 66.6
V Klass 5 x 112 42…50 66.6
Sprinter 5 x 130 59…83 84
Smart 3 x 112 0…27
SLS 5 x 112 46 66.6
SLK 5 x 112 35…37 66.6
SL Roadster 5 x 112 34 66.6
S Klas 5 x 112 35…44 66.6
R Klass 5 x 112 67 66. 6
ML AMG Klass 5 x 112 53 66.6
MB100-140 Van 5 x 112 47…55 66.6
Maybach 57/62 5 x 112 67 66.6
GLK 5 x 112 42…47 66.6
GL Klass 5 x 112 53 66.6
E63 AMG 5 x 112 30 66.6
E Klass W123 5 x 112 30…35 66.6
E Klass 5 x 112 35…41 66.6
CLS AMG 5 x 112 25 66.6
CLS 320/250/500 5 x 112 28…35 66.6
CLS 250/350/500 5 x 112 34. 5 66.6
CLK AMG 5 x 112 30 66.6
CLK 430 5 x 112 35…37 66.6
CLK 5 x 112 35…37 66.6
C-Klass Coupe 5 x 112 35…45 66.6
C-Klass Combi 5 x 112 35…46 66.6
C63 AMG Coupe 5 x 112 45 66.6
C63 AMG 5 x 112 45 66.6
C55 AMG 5 x 112 35 66.6
C43 AMG /C36 AMG Kombi 5 x 112 35 66.6
C36 AMG 5 x 112 35 66.6
C32 AMG 5 x 112 35 66. 6
C Klass 5 x 112 35…46 66.6
B Klass 5 x 112 35…47 66.6
A Class &LWB 5 x 112 35…45 66.6
MITSUBISHI
380 (05-08) 5 x 114.3 35…46 67.0
3000 GT, GTO (90-01) 5 x 114.3 35…45 67.0
Pajero Pinin (00-07) 5 x 114.3 35…46 67.0
Pajero Junior (00-) 5 x 114.3 35…46 67.0
Pajero (-99) 6 x 139.7 10…22 108.0
Pajero (07-) 6 x 139.7 35…46 67.0
Outlander (07-) 5 x 114. 3 35…38 67.0
Outlander (03-07) 5 x 114.3 40…46 67.0
Lancer VI-VII Type CE/CG (96-04) 4 x 100 35…46 56.0
Lancer VIII 2.0 MPI (03-07) на 5 болтов 5 x 114.3 35…46 67.0
Lancer VIII 1.3/1.6 (03-07) на 4 болта 4 x 114.3 40…46 67.0
Lancer V (98-99) 4 x 100 35…46 56.0
Lancer EVO VI 2.0i RS (99-01) 5 x 114.3 35…46 67.0
Lancer EVO X (08-) 5 x 114.3 38…45 67.0
Lancer EVO VIII GT/FQ 260,300,320,340 5 x 114.3 38…45 67.0
Lancer EVO VII (01-03) 5 x 114. 3 38…45 67.0
Lancer EVO V 2.0i RS (98-99) 5 x 114.3 35…46 67.0
Lancer EVO IX/Wagon (06-07) 5 x 114.3 38…45 67.0
Lancer EVO IV 2.0i RS (96-98) 5 x 114.3 40…46 67.0
Lancer EVO III GSR (95-96) 4 x 114.3 40…46 67.0
Lancer EVO II (94-95) 4 x 114.3 35…45 67.0
Lancer EVO I (92-94) 4 x 114.3 35…45 67.0
Lancer Estate 1.6i/2.0d (92-96) 4 x 100 35…46 56.0
Lancer (88-93) 4 x 114.3 35…46 67.0
L300/L400 6 X 139.7 35…42 67. 0
L200/Triton (06-) 6 X 139.7 20…38 67.0
L200 Express AWD (81-86) 6 X 139.7 20…40 108
L200 Express 2WD (84-86) 4 x 114.3 35…40 67.0
L200 4WD (02-06) 6 X 139.7 0…10 108
L200 4WD (-00) 6 X 139.7 10…22 108
L200 2WD (-05) 6 X 139.7 10…25 108
GTO (90-) 5 x 114.3 35…45 67.0
Grandis (04-11) 5 x 114.3 35…46 67.0
Galloper (97-99) 6 x 139.7 10…20 108
Galant USA (99-) 5 x 114.3 35…46 67. 0
Galant (87-04) 4 x 114.3 40…46 67.0
FTO GPX (91-04) 5 x 114.3 35…46 67.0
Eclipse (91-05) 5 x 114.3 35…46 67.0
Diamante (99-04) 5 x 114.3 35…46 67.0
Colt (92-04)0 4 x 100 38…46 56.0
Colt (83-92) 4 x 114.3 35…46 67.0
Colt (08-) 4 x 114.3 40…46 67.0
Colt (04-08) 4 x 114.3 40…46 67.0
Challenger (-99) 6 x 139.7 10…33 108
Carisma 1.8 GDI/1.8i GL GLX GLS/1.8i GLS/1.8i TWR Special (95-99) 4 x 114. 3 40…44 67.0
Carisma 2.0 GT (95-99) 5 x 114.3 35…38 67.0
Carisma 1.6i GL GLX/1.6i GL GLX/1.8i GLX GLS/1.9 GL TD GLX TD/1.6 MAUI (95-99) 4 x 100 35…44 56.0
Carisma (99-04) 4 x 114.3 40…46 67.0
ASX Outlander Sport(10-) 5 x 114.3 35…46 67.0
NISSAN
00 NX (90-95) 4 x 100 35…45 59.0
Interstar Van (02-) 5 x 130 47…60 89.0
Primastar (02-) 5 x 118 40…50 71.0
Maxima QX (00-) 5 x 114.3 40…50 66.0
Maxima (09-) 5 x 114. 3 40…45 66.0
200 SX 1.8i/SILVIA на 4 болта (88-93) 4 x 114.3 40…45 66.0
Almera (00-06) 4 x 114.3 40…45 66.0
Almera Classic 1.6 4 x 114.3 40…45 66.0
Bluebird (84-90) 4 x 114.3 40…45 66.0
Bluebird (91-97) 4 x 114.3 40…45 66.0
NV 200 VAN (09-) 4 x 114.3 40…45 66.0
Kubistar (08-) 5 x 108 40…44 66.0
Cube (10-) 4 x 114.3 40…42 66.0
Almera Tino (00-05) 5 x 114.3 38…45 66.0
Bassara (97-00) 5 x 114. 3 38…45 66.0
Primera II (93-96) 4 x 114.3 38…45 66.0
Primera III Traveller (96) 4 x 114.3 38…45 66.0
Note (06-11) 4 x 100 38…45 60.0
Note (11-) 4 x 100 38…45 60.0
Pixo (09-) 4 x 100 38…45 54.0
Primera II 1.6i, 2.0i 2.0d Estate (90-98) 4 x 114.3 38…40 66.0
300 ZX TWIN TURBO/FAIRLADY Z (90-) 5 x 114.3 35…45 66.0
Juke (10-) 5 x 114.3 35…45 66.0
Primera VI (02-) 5 x 114.3 35…45 66.0
QX (95-) 5 x 114. 3 35…45 66.0
Primera IV-V (96-02) 4 x 114.3 35…45 66.0
Tilda (07-) 4 x 114.3 35…45 66.0
Micra/March (03-11) 4 x 100 35…45 60.0
Micra/March (92-03) 4 x 100 35…45 60.0
Figaro (01-) 4 x 100 35…45 59.0
Micra/March (82-92) 4 x 100 35…45 59.0
Qashqai +2/Dualis II (08-) 5 x 114.3 35…42 66.0
Qashqai/Dualis (07-) 5 x 114.3 35…42 66.0
Serena (92-99)/(99-05)/(05-) 5 x 114.3 35…42 66.0
Prairie (88-94) 4 x 114. 3 35…42 66.0
Sunny (86-91) 4 x 100 35…42 59.0
Sunny (91-) 4 x 100 35…42 59.0
Murano 3.5 V6 (05-08) 5 x 114.3 35…40 66.0
Murano 4×4 (08-) 5 x 114.3 35…40 66.0
X Trail (01-07) 5 x 114.3 35…40 66.0
X Trail (07-11) 5 x 114.3 35…40 66.0
X Trail (11-) 5 x 114.3 35…40 66.0
Almera (95-00) 4 x 100 35…40 59.0
Maxima (95-) 5 x 114.3 30…40 66.0
350 Z 3.5 V6 (02-09)/350 Z Cabrio (05-) 5 x 114. 3 30…35 66.0
Kubistar (03-08) 4 x 100 28…36 60.0
Navara (05-) 6 x 114.3 20…30 66.0
Pathfinder USA (96-04) 6 x 139.7 15…30 108
Pathfinder (05-) 6 x 114.3 15…30 66.0
Terrano 2 (92-96) 6 x 139.7 0…40 110.5
Patrol/Safari GR 3.0-2.8 TD (97-) 6 x 139.7 0…35 110
Patrol (11-) 6 x 139.7 0…25 110
Pick Up (98-) 6 x 139.7 0…20 106
370 Z Coupe (09-)/370 Z Roadster (09-) 5 x 114.3 43 66.0
OPEL
Zafira OPC (05-11) 5 x 110 35…40 65. 0
Zafira (99-05) 5 x 110 40…49 65.0
Zafira (05-11) 5 x 110 35…40 65.0
Vivaro Van (01-) 5 x 118 50 71.0
Vectra С (02-) 5 x 110 35…41 65.0
Vectra B на 5 болтов (95-02) 5 x 110 40…49 65.0
Vectra B на 4 болта (95-02) 4 x 100 38…40 56.5
Vectra A на 5 болтов (88-95) 5 x 110 38…45 65.0
Vectra A на 4 болта (88-95) 4 x 100 38…49 56.5
Tigra 9K (04-) 4 x 100 35…40 56.5
Tigra (94-00) 4 x 100 38…49 56. 5
Sintra (96-00) 5 x 115 52 70.3
Signum (03-08) 5 x 110 35…41 65.0
Senator B (86-94) 5 x 110 35…42 65.0
Rekord E (77-86) 4 x 100 35…40 57.0
Rekord D (72-77) 4 x 100 37 57.0
Omega B (94-03) 5 x 110 35…40 65.0
Omega A (86-94) 5 x 110 35…40 65.0
Nova 4 x 100 42…45 56.5
Movano Van (00-10) 5 x 130 66 89
Movano (10-) 5 x 130 66 89
Meriva на 5 болтов ( 5 x 110 40…43 65. 0
Meriva на 4 болта (02-10) 4 x 100 35…43 56.5
Meriva (10-) 5 x 110 35…40 65.0
Manta B (82-89) 4 x 100 37 54.0
Manta A (75-82) 4 x 100 37 57.0
Kadett E (84-91) 4 x 100 40…49 56.5
Kadett C (73-80) 4 x 100 31 57.0
Kadett (94-00) 4 x 100 40…49 56.5
Kadett (80-84) 4 x 100 40…49 56.5
Insignia (08-) 5 x 120 41 67.0
GT (06-) 5 x 110 50…55 65.0
Frontera II (98-) 6 x 139. 7 10 108.2
Frontera (92-98) 6 x 139.7 38 108.2
Corsa D на 5 болтов (06-) 5 x 110 35…40 65.0
Corsa D на 4 болта (06-) 4 x 100 35…40 56.5
Corsa D VXR:OPC (07-) 5 x 110 40…44 65.0
Corsa C на 5 болтов (00-06) 5 x 110 35…43 65.0
Corsa C на 4 болта (00-06) 4 x 100 35…43 56.5
Corsa B (93-00) 4 x 100 38…49 56.5
Combo на 5 болтов (01-) 5 x 110 40…49 65.0
Combo на 4 болта (01-) 4 x 100 38…49 56. 5
Cavalier на 5 болтов (88-) 5 x 110 35…42 65.0
Cavalier на 4 болта (81-89) 4 x 100 35…49 56.5
Cavalier Vecra (88-95) 4 x 100 35…49 56.5
Calibra A на 5 болтов (92-97) 5 x 110 40…49 65.0
Calibra A на 4 болта (90-97) 4 x 100 38…49 56.5
Astra J 1.4T/1.6T/1.7D/2.0D (09-) 5 x 115 41 70.3
Astra J (09-) 5 x 105 39 56.5
Astra H на 5 болтов (04-09) 5 x 110 35…43 65.0
Astra H на 4 болта (04-09) 4 x 100 35…43 56.5
Astra G на 5 болтов (98-04) 5 x 110 40…49 65. 0
Astra G на 4 болта (98-04) 4 x 100 38…40 56.5
Astra F (92-98) 4 x 100 35…46 56.5
Ascona C (81-88) 4 x 100 38…49 54.0
Ascona B (75-81) 4 x 100 35…40 54.0
Ascona A (70-75) 4 x 100 35…40 57.0
Antara (11-) 5 x 115 40…46 70.3
Antara (07-11) 5 x 115 40…46 70.3
Agila 1.0 12v/1.6 16v (00-07) 4 x 100 35…45 54.0
Agila (08-) 4 x 100 38…45 54.0
PEUGEOT
605XM 5 x 108 35 65. 0
406 4 x 108 15…22 65.0
405 4 x 108 15…22 65.0
306 4 x 108 15…22 65.0
205 4 x 108 15…22 65.0
106 (4-stud) 4 x 108 12…18 65.0
106 (3-stud) 3 x 098 9…12 58.0
806 5 x 98 28…30 58.0
309 4 x 108 15…22 65.0
307 4 x 108 25 65.0
206 4 x 108 25 65.0
RENAULT
Symbol (98-) 4 x 100 35…40 60. 1
R25 (83-92) 5 x 108 35…40 60.1
R21 Turbo 5 x 108 35 60.1
R21 4 x 100 35…38 60.1
R19 4 x 100 35…38 60.1
Megane 4 x 100 35…38 60.1
lio 4 x 100 35…38 60.1
Laguna V6 5 x 108 35 60.0
Laguna 4 x 100 35…38 60.1
Espace 4 x 100 35…38 60.1
SKODA
Pick-up 4 x 100 35…38 57.0
Octavia 5 x 100 35…38 57. 0
Forman 4 x 100 35…38 57.0
Felicia 4 x 100 35…38 57.0
Favorit 4 x 100 35…38 57.0
TOYOTA
Yaris Verso (98-04) 4 x 100 35…45 54.0
Yaris Verso (09-) 5 x 114.3 30…42 60.0
Yaris (-11) 4 x 100 35…45 54.0
Yaris (11-) 4 x 100 35…40 54.0
Yaris 4 x 100 35…38 54.0
Verso-S (11-) 5 x 100 35…45 54.0
Verso (09-) 5 x 114.3 40…45 60. 0
Surf (01-) 6 x 139.7 10…20 106
Supra 3.0i, 3.0i T-Turbo (93-02) 5 x 114.3 50 60.0
Supra 3.0i (86-93) 5 x 114.3 35…40 60.0
Starlet 1.3l (96-99) 4 x 100 35…45 54.0
Starlet (-99) 4 x 100 35…45 54.0
Soarer 3.0GT (94-00) 5 x 114.3 40…50 60.0
Soarer (97-) 5 x 114.3 38…45 60.0
Soarer (91-96) 5 x 114.3 40…50 60.0
Sienna (94-) 5 x 114.3 35…42 60.0
RAV4 (94-05) 5 x 114.3 35…45 60. 0
RAV4 (06-) 5 x 114.3 35…45 60.0
Prius/Platz (99-03) 4 x 100 35…40 54.0
Prius III/Platz III (09-) 5 x 100 35…45 54.0
Prius II/Platz II (04-09) 5 x 100 35…45 54.0
Previa, Estima-Lucina/Torago (01-05) 5 x 114.3 38…50 60.0
Previa, Estima-Lucina/Emina (94-00) 5 x 114.3 40…50 60.0
Picnic (97-01) 5 x 114.3 35…45 60.0
Paseo/Cynos 1.5i (95-01) 4 x 100 35…40 54.0
MR2 (90-99) 5 x 114.3 35…45 60.0
MR2 (85-89) 4 x 100 35…38 54. 0
MR2 (00-) 4 x 100 35…45 54.0
Land Cruiser. Colorado/Prado (96-03) 6 x 139.7 30 108.0
IQ 1.0 (09-) 4 x 100 40…45 54.0
Hi-Lux Pick-up (84-95) 6 x 139.7 -15…3 108.0
Hi-Lux Pick-up (06-) 6 x 139.7 10…20 108.0
Hi-Lux (07-) 6 x 139.7 10…20 108.0
Hi-Lux (05-07) 6 x 139.7 33 108.0
Hi-Ace 4×4 (97-) 6 x 139.7 20…25 108
Hi Lux 2WD (95-05) 5 x 114.3 35 67.0
Hi Lux 2WD (05-) 5 x 114.3 45 67. 0
HI Ace/Power Van 2.0,2.4,3.0 (MPV) (95-03) 5 x 114.3 18…29 67.0
Fun Cruiser 2.0l (98-) 5 x 114.3 35…45 60.0
Estima (95-) 5 x 114.3 35…42 60.0
Corona 5 x 100 35…38 54.0
Corolla Verso (04-09) 5 x 114.3 35…45 60.0
Corolla Verso (02-04) 4 x 100 35…45 54.0
Corolla III (07-) 5 x 114.3 35…45 60.0
Corolla I/II (86-07) 4 x 100 35…45 54.0
Celica (-99) 5 x 100 30…40 54.0
Celica (00-06) 5 x 100 35…39 54. 0
Carina E/Combi (92-97) 5 x 100 35…45 54.0
Camry 2.2/3.0 V6/15 Opt (97-01) 5 x 100 35…36 54.0
Camry 2.2 Sport/3.0i V6/2.2 Standard (98-01) 5 x 114.3 35…45 60.0
Camry (91-96) 5 x 114.3 35…45 60.0
Camry (82-90) 5 x 100 32…40 54.0
Camry (07-) 5 x 114.3 40…45 60.0
Camry (01-07) 5 x 114.3 35…45 60.0
Aygo (05-) 4 x 100 32…40 54.0
Avensis Wagon III (09-) 5×114.3 30…42 60.0
Avensis Wagon (06-08) 5×114. 3 35…45 60.0
Avensis Verso (01-09) 5×114.3 35…45 60.0
Avensis II (05-) 5×114.3 35…45 60.0
Avensis I / II (98-04) 5 x 100 35…45 54.0
Auris (07-) 5×114.3 35…45 60.0
4Runner (00-) 6×139.7 10…20 106
VOLKSWAGEN
Caddy 4 x 100 35…38 57.0
Lupo 4 x 100 35…45 57.0
Golf 1/Cabrio 4 x 100 20…40 57.0
Golf 2/3 4 x 100 35…45 57.0
Passat (88-97) 4 x 100 35…45 57. 0
Polo 4 x 100 35…45 57.0
Vento 4 x 100 35…45 57.0
Jetta (84-91) 4 x 100 20…40 57.0
Golf 3 5 x 100 20…40 57.0
Golf 4 (98-03) 5 x 100 30…45 57.0
Cross Polo 5 x 100 35…43 57.0
Beetle 5 x 100 30…45 57.0
Vento VR6 5 x 100 30…45 57.0
Passat 1.8i 20v Sport Pack/Tiptronic 5 x 100 30…45 57.0
Bora 5 x 100 30…45 57.0
Cross Golf (07-) 5 x 112 47 57. 0
Golf 5 5 x 112 42…50 57.0
Golf 5 Plus 5 x 112 35…47 57.0
Golf 6 (08-) 5 x 112 42…50 57.0
Golf 6 Plus 5 x 112 35…47 57.0
Jetta 5 x 112 38…50 57.0
Jetta (11-) 5 x 112 35…47 57.0
Caddy (03-05) 5 x 112 35…45 57.0
Passat (97-) 5 x 112 35…45 57.0
Phaeton 5 x 112 35…45 57.0
Tiguan 5 x 112 35…45 57.0
Touran 5 x 112 35…45 57. 0
Amarok (10-) 5 x 120 50…52 65.0
Touareg 2.5 TDI 5 x 120 50…52 65.0
Touareg 5.0 V10 5 x 130 50…52 71.5
VOLVO
40 4 x 100 32…38 52.0
240 5 x 108 18…22 65.0
740 5 x 108 18…22 65.0
760 5 x 108 18…22 65.0
780 5 x 108 18…22 65.0
940 5 x 108 18…22 65.0
960 >94 5 x 108 18…22 65.0
850 93> 5 x 108 35…40 65. 0
960 94> 5 x 108 35…40 65.0
C70 5 x 108 35…40 65.0
S70 5 x 108 35…40 65.0
V70 5 x 108 35…40 65.0
S90 5 x 108 35…40 65.0
V90 5 x 108 35…40 65.0
T5 5 x 108 35…40 65.0
T5-R 5 x 108 35…40 65.0
T4 4 x 114.3 35…38 67.0
S40 4 x 114.3 35…38 67.0
V40 4 x 114.3 35…38 67.0
850 >93 4 x 108 35…38 65. 0
440 4 x 100 32…38 52.0
460 4 x 100 32…38 52.0
360 4 x 100 32…38 52.0
480 4 x 100 32…38 52.0

Что делать, если расстояние между винтами не совпадает с расстояниями на дисках?

При покупке дисков для вашего автомобиля, особенно тех, которые продаются в объявлениях, необходимо знать размеры, которые позволят их собрать. Одним из наиболее важных является расстояние между крепежными винтами, поскольку с центральным отверстием, особенно когда оно слишком большое, легко справиться. Так как вы можете проверить этот параметр?

Диски сегодня – очень разнообразны, но расстояние между болтами часто не меняется с годами, что позволяет установить современное колесо на автомобиль постарше.

Без правильного выбора этого параметра будет невозможно прикрутить колесо к ступице, или не обязательно потребуются необходимые модификации (плавающие винты или дистанционные ступицы).

Расстояние между болтами описывается двумя значениями: количество отверстий для болтов или гаек и диаметр круга, на котором лежат центры крепежных отверстий обода. Пример: 5 × 100, что означает, что обод прикреплен пятью винтами к ступице, а отверстия лежат на окружности диаметром 100 мм.

Лучше всего при покупке обода купить тот же ровный шаг. Однако не все знают, что требуется для его автомобиля. Как это проверить?

Нет сомнений, что колеса автомобиля становятся больше. Еще 20 лет назад колесо диаметром 18 дюймов считалось действительно большим и ...

Где проверить расстояние между болтами?

Предпочтительно в Интернете, в частности в поисковиках колес, например, в магазинах, предлагающих диски, есть поисковые системы, где после ввода марки и модели, а также версии двигателя будет появляться информация о заводских дисках.

Другой способ - использовать каталог в мастерской вулканизации, которая обычно предлагает колесные диски. Вы также можете измерить расстояние.

Как измерить расстояние между болтами?

Лучший измерительный инструмент - это суппорт. Самые простые позволяют измерять до 150 мм, и редко расстояние между болтами больше. Штангенциркуль является точным, и для такого измерения важны не только миллиметры, но и десятые доли. Например, популярная Honda Civic имеет расстояние 114,3 мм.

Наличие четного количества отверстий не должно быть проблемой при этом измерении. Расстояние между центрами противоположных отверстий определяется, но центр отверстия не должен определяться каким-либо образом. Просто измерьте по внутреннему краю одного отверстия и снаружи противоположного. Другой способ - измерить расстояние от внутреннего края до противоположного края и добавить диаметр отверстия к измеренному значению.

Хуже с нечетным количеством отверстий . Однако, вопреки внешнему виду, это не сложно, в свою очередь сделайте, как показано ниже.

Измерьте три значения:

  • диаметр центрального отверстия в ободе (назовем это A),
  • диаметр отверстия для винта (B)
  • расстояние между краем монтажного отверстия и краем центрального отверстия - ближайшими краями (C).

Если вы сложите эти значения (A + B + C) и снова добавите значение C к сумме, вы получите желаемый результат.

Что делать, если расстояние между винтами не совпадает?

Если у вас уже есть или вы покупаете диски, которые немного отличаются по размеру болтов (например, 4 × 100 вместо 4 × 98), вы можете спасти себя двумя способами. Во-первых, купить плавающие болты или гайки (в зависимости от типа крепления). Они дают возможность монтажа дисков с интервалом, отличающимся до 2 мм.

Другим способом является покупка или изготовление проставочного кольца, которое крепится на ступице, которая может не только изменять расстояние между болтами, крепящими обод, но и их количество.

Как измерить сверловку (PCD) колесного диска?

Очень часто нам задают вопрос о том, как правильно измерить один из основных параметров колесного диска — его сверловку (она же PCD). И сегодня мы подробно ответим на этот вопрос.

PCD (Pitch Circle Diameter) — диаметр расположения центров отверстий под крепеж на колесном диске.
Пара примеров:
5х114.3 — 5 отверстий, которые расположены на диаметре 114.3мм;
3х112 — 3 отверстия, которые расположены на диаметре 112мм;
4х108 — 4 отверстия на диаметре 108мм;
6х139.7 — 6 отверстий на диаметре 139.7мм.

Измерение сверловки 4-х или 6-ти болтового колесного диска не представляет никакой сложности, необходимо просто замерить расстояние между центрами противоположных отверстий.

Однако, измерение сверловки 5-ти болтового диска более нетривиальная задача, ведь тут нет противоположных отверстий (противоположным считаем то отверстие, хорда к центру которого проходит через центр (!) колесного диска).

Мы всячески НЕ рекомендуем использовать широко распространенные в интернете методы с одним измерением и дальнейшим умножением полученного значения на некий коэффициент — с 99% вероятностью Вы получите неверное значение.

Итак, чтобы измерить сверловку (PCD) 5-ти болтового диска необходимо произвести два измерения и затем сложить два полученных значения.

Замеры в силу своей специфики мы конечно же будем проводить на колесной проставке, а не на колесном диске, но это совершенно не меняет сути.

Замер №1: расстояние от внутренней кромки одного из 5-ти отверстий до центрального отверстия (DIA) колесного диска:


Результат нашего измерения равен 20.0мм

Замер №2: расстояние от внешней кромки одного из 5-ти отверстий до противоположной стороны центрального отверстия (DIA) колесного диска:


Результат второго замера равен 92.0мм:

Складываем два полученных значения: 20. 0 + 92.0 = 112мм
Таким образом, сверловка колесного диска (проставки-адаптера в нашем случае) имеет значение 5х112 (где «5» — количество отверстий, «112» — диаметр расположения их центров в миллиметрах).

Закрепим полученные знания еще одним примером. На этот раз замеры будем производить не штангель-циркулем, а обычной линейкой.

Измеряем расстояние от внутренней кромки одного из отверстий (любого) до ЦО (центрального отверстия, DIA):


Результат: 20.0мм

Далее измеряем расстояние от внешней кромки одного из отверстий (опять же любого) до противоположной стороны ЦО. Следите за тем, что бы линейка проходила строго через центр колесного диска!


Получаем: 92.0мм

Складываем: 20.0 + 92.0 = 112мм, т.е. в данном случае значение измеряемой сверловки все те же 5х112!

Сверловка определена!

Разболтовка колесных дисков - таблица совместимости, как узнать вылет, параметры, допустимые отклонения » АвтоНоватор

Одним из главных параметров диска у автомобильного колеса является разболтовка. Ведущие компании, выпускающие автомобили, самостоятельно определяют параметры разболтовки для родных дисков универсальных моделей. У нестандартных дисков параметры маркировки буквально на 2-3 миллиметра могут отличаться от эталона: разница незаметна невооруженным взглядом, однако она напрямую влияет на безопасность езды.

Выбирая колёсные диски, всегда придерживайтесь правила – размеры новой детали по всем фронтам должны полностью соответствовать параметрам вашего стандартного диска, который был установлен производителем.

Сегодня мы представим вам таблицы совместимости разболтовки колёсных дисков, которые значительно упростят задачу подбора нужной детали.

Особенности маркировки

Для замены стандартных дисков в авто на новые необходимо учитывать ряд нюансов для правильного выбора. При покупке всегда смотрите на маркировку детали.

В — ширина диска; D — диаметр диска; ET — вылет диска; С — диаметр привалочной плоскости; DIA — диаметр центрального отверстия; PCD — диаметр окружности центров крепёжных отверстий

На диск может быть нанесена следующая информация: 8. 5Jx18 h3 5×120 ET20 d74.1. Рассмотрим подробнее, что могут обозначать указанные числа:

  • 8.5 – ширина колёсного диска, которая определяется в дюймах. В основном данный параметр обозначается буквой W;
  • 18 – диаметр колёсного диска, обозначается буквой D и измеряется в дюймах;
  • 5х120 – информация о количестве посадочных болтов и о диаметре отверстий, в которые они посажены. В основном диаметр измеряется в миллиметрах. В нашем случае в диске используется пять посадочных болтов, диаметр каждого болта – 120 мм;
  • ET20 – параметр вылета диска. Вылет диска – расстояние между плоскостью, которая прижимает колёсный диск к ступице, и осью симметричности диска. Данный параметр измеряется строго в миллиметрах, в нашем случае вылет диска составляет 20 миллиметров;
  • d74.1 – обозначение диаметра центрального отверстия, измеряется в миллиметрах. Бывают случаи, когда производители дисков из лёгких сплавов увеличивают данный параметр. Для того, чтобы произвести центровку диска, необходимо использовать специальные диски. Они обеспечивают надёжную фиксацию диска, за счёт чего отсутствует вибрация при движении транспортного средства.

В указанной маркировке есть и ряд дополнительных параметров, однако они в основном интересны только профессионалам и для рядового автомобилиста никакой смысловой нагрузки не несут. Речь идёт о:

  • J – информация о виде конструкции закраин у обода колёсного диска. Также может быть обозначен буквами JJ, K, JK, B, P и D, в зависимости от особенностей параметра;
  • h3 – информация о конструкции кольцевых выступов на ободе. Данный параметр также может обозначаться аббревиатурой H, h3, FH, Fh3, CH, Eh3, Eh3+.

Остановимся подробнее на указанных параметрах. Единственное, что не требует расшифровки – это ширина и диаметр диска, данные параметры понятны и начинающим автомобилистам.

Диаметр окружности, на котором располагаются крепёжные болты, обозначается аббревиатурой PCD. В случае необходимости данный параметр можно рассчитать самостоятельно, даже не снимая колеса с автомобиля. Для измерения понадобится обычная линейка – с помощью неё проводится измерение расстояния между центрами двух ближайших крепёжных болтов.

Определённое расстояние пригодится для расчёта PCD. Для проведения расчёта параметра выбирайте одну из предложенных формул в зависимости от количества крепежей:

  • 3 отверстия: PCD=X*1.154;
  • 4 отверстия: PCD=X*1.414;
  • 5 отверстий: PCD=X*1.701;
  • 6 отверстий: PCD=X*2;
  • 10 отверстий: PCD=X*3.326.

Автомобилисты, в основном начинающие, совершают ошибку, игнорируя важность высокой точности параметра PCD. Диаметр отверстия для крепёжного болта часто имеет допуск. Это часто становится причиной того, что диск всего на пару миллиметров не соответствует штатным параметрам.

Невооруженным взглядом расхождение незаметно, но допускать его строго запрещено. Разница в расстоянии приведёт к тому, что лишь одна из всех крепёжных гаек на диске будет затянута полностью и правильно, а гайки в других отверстиях окажутся перекошенными. Исход у такого крепления один – колесо неплотно ляжет на ступицу, в итоге во время движения авто будет слышен стук, а гайки со временем начнут раскручиваться.

Величина вылета

Каждый владелец транспортного средства стремится сделать авто оригинальным и неповторимым с помощью тюнинга. Много сил и времени тратится на подбор дисков. Некоторые автомобилисты не смотрят на штатную маркировку, игнорируют требования и устанавливают низкопрофильные диски, забывая о том, что любые отклонения недопустимы. Несоответствие колёсных дисков приводит к тому, что автомобиль становится аварийным и напрямую угрожает жизни всех участников дорожного процесса.

После решения о тюнинге не стоит сразу бежать в магазин и покупать понравившиеся диски для своего авто, а следует рассмотреть несколько важных параметров выбора. Не стоит рассчитывать на помощь консультантов в магазине, многие из них просто некомпетентны в вопросах выбора и стараются просто реализовать деталь, особенно, если замечают, что вы в ней заинтересованы.

Чтобы избежать денежных растрат, необходимо выбирать диск строго по параметрам. Существует огромное количество мифов, при этом многие предрассудки абсолютно не имеют отношения к реальной ситуации.

Автомобилисты уверены, что вылет колёсного диска – это величина, которой обозначается выступающая часть диска над кузовной частью транспортного средства. На самом деле параметр несёт немного другую смысловую нагрузку. Любой диск в авто имеет привалочную плоскость, которая соприкасается со ступицей колеса при установке диска. В итоге вылет – это расстояние от привалочной плоскости диска до вертикальной оси симметрии диска.

Не стоит игнорировать параметр вылета. Он напрямую отвечает за безопасность езды в транспортном средстве. Если вы выбрали диски с неправильным вылетом, вы увеличили риск возникновения ДТП и преждевременного износа основных узлов. Так, неправильно подобранный параметр может обернуться преждевременным износом подвесок.

В основном автомобилисты, выбирая диски для своего авто, могут совершить три распространённые ошибки:

  • Слепо верят рассказам консультантов, надеясь получить высококвалифицированную помощь в выборе;
  • Игнорируют информацию о маркировке, которая нанесена на штатный диск от производителя авто;
  • Делают выбор только по параметрам внешнего вида, цвета, геометрических особенностей, других эстетических факторов.

Для того, чтобы приобрести подходящую деталь, необходимо правильно подсчитывать параметр вылета:

ET=a-b/2

В формуле символом «а» обозначается расстояние между внутренней плоскостью и частью диска, которая соприкасается напрямую со ступицей, символом «b» обозначается параметр ширины профиля диска. Более наглядно указанная информация представлена на рисунке:

Все данные для расчёт параметра вылета возможно замерить вручную миллиметровой линейкой

Результат получается в миллиметрах. Вылет может быть положительным, отрицательным, либо соответствовать нулевому показателю.

Если вылет получился с плюсом — ось немного смещена от места закрепления, нулевой параметр — ось и плоскость полностью соответствуют и плотно прилегают, отрицательный параметр — плоскость находится за пределами оси.

Чаще всего на автомобилях встречается положительное значение вылета

Видео: проставки для дисков

Разболтовка

Часто при выборе дисков автолюбители сталкиваются с таким параметром, как разболтовка, значение которой приходится высчитывать самостоятельно. Количество крепёжных болтов считается легко без дополнительных инструментов, а вот с расчётом диаметра крепёжной окружности могут возникнуть проблемы.

Данный параметр обозначается аббревиатурой PCD. Существует несколько способов определения данного параметра, но мы остановимся на самой простой методике.

Как узнать разболтовку колёсного диска линейкой

Для вычисления параметра подсчитываем А из формулы. Берём штангенциркуль или обычную линейку, снимаем крепёжные болты и измеряем расстояние между двумя соседними отверстиями по стенке. Измеряем диаметр крепёжного болта, прибавляем результат к измеренному ранее расстоянию, в итоге получаем параметр А.

Удобнее всего для замера расстояния использовать штангенциркуль, однако вполне подойдёт и школьная линейка

Рассчитываем параметр В по указанной на картинке формуле. Выбор формулы напрямую зависит от того, сколько крепёжных отверстий в вашем колёсном диске.

Важно, чтобы параметр разболтовки колёсного диска до миллиметра сходился с параметрами штатного диска. Пренебрегать данным показателем не стоит, так как именно от него зависит, насколько точно колесо будет установлено на оси.

Визуально заметить какие-либо отклонения довольно проблематично,  но при езде на неправильно подобранном диске вы столкнётесь с «биением». Это не только небезопасно для всех участников дорожного процесса, но и может привести к преждевременному износу подвески и рулевого колеса.

Таблицы совместимости для разных автомобилей

Для удобства подбора колёсных дисков, ниже мы разместим таблицы совместимости для некоторых марок автомобилей. Данные таблицы содержат лишь общую информацию, и перед покупкой обязательно следует обращать внимание на маркировку и прочие параметры.

Колёсные диски следует подбирать по параметрам совместимости, а не по эстетическим характеристикам. Следите за тем, чтобы абсолютно все параметры соответствовали штатным, чтобы не подвергать опасности жизни участников дорожного движения.

Оцените статью: Поделитесь с друзьями!

Обсуждения закрыты для данной страницы

Как измерить разболтовку диска


Как измерить разболтовку диска
Диаметр, на котором расположены эти крепёжные отверстия (PCD)
Посчитать количество отверстий под болты не составляет проблем , обычно их бывает — 3, 4, 5 6 8 10.

Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках

К сожалению, иногда не очень понятно где именно написаны эти цифры значения PCD, поскольку каждый производитель дисков может их написать в разных местах или не написать совсем. Поэтому нам понадобится Штангенциркуль или обычная линейка.

Нужно измерить расстояние между центрами дальних отверстий, расположенных напротив друг друга, как показано на рисунках
(нужные комментарии подписаны под картинками)

У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек умноженное на коэффициент 1,051 В нашем случае 95х1,051=100 мм

У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек. В нашем случае тоже 100 мм.

Внимание! Измерения нужно проводить с высокой точностью, поскольку существуют очень близкие значения, (например, 98 и 100 или 110 и 112) и которые нельзя ставить одни вместо других!

Для большей уверенности в измерениях, мы приводим таблицу применяемости различных значений PCD к маркам автомобилей. Например, если у вас автомобиль Мерседес, а при измерении получилось 111 мм, то реальное значение равно 112 мм, поскольку Мерседес не делает дисков ни 110 ни 111 мм.

Диаметр, на котором расположены эти крепёжные отверстия (PCD)
Посчитать количество отверстий под болты не составляет проблем , обычно их бывает — 3, 4, 5 6 8 10.

Диаметр, на котором они расположены иногда «выбит» изнутри диска, как показано на рисунках

У дисков с пятью (рис. 1) крепёжными крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (любых не соседних) болтов или гаек умноженное на коэффициент 1,051 В нашем случае 95х1,051=100 мм

У дисков с четырьмя (рис. 2) или шестью крепёжными отверстиями:
PCD равно расстоянию между центрами дальних (противоположных) болтов или гаек. В нашем случае тоже 100 мм.

Поделиться новостью с друзьями:

Похожее

Разболтовка колесных дисков - обзорная статья

Планируете установить литье или просто осуществить сезонную смену колес на своем автомобиле? – Обязательно принимайте во внимание разболтовку! А почему это так важно, что включает в себя данный параметр и, вообще, что такое разболтовка колесных дисков, узнаете ниже.

Разболтовка дисков – это диаметр отверстий, предназначенных для болтов крепления колеса, а также количество этих самых отверстий. Диаметр в маркировке обозначают аббревиатурой PCD, а количество имеющихся на нем отверстий – LZ.

Всем тем, кто далек от знаний о строении и особенностях работы автомобилей, может казаться, что этот параметр носит информационный характер и заменить одно колесо на другое (например, штатное на более красивое широкопрофильное) – простая задача, лишь бы болты помещались в имеющиеся «дырки». Однако на деле это далеко не так: отступление от требований производителя в вопросах разболтовки чревато разбитой подвеской и разрушенным рулевым механизмом, и это в лучшем случае, в худшем – из-за некачественной протяжки колесо может просто открутиться в процессе движения, подвергнув жизнь водителя и его пассажиров большой опасности. Поэтому рассмотрим не просто обозначение разболтовки, а место ее расположения в маркировке диска, используемые для этого символы, их значение, а также прочую информацию, которая не менее важна и может вам пригодиться.

Итак, предположим, у вас есть диск, на который нанесена следующая информация: 7.5 Jx16 Н2 5/112 ET 35 d 58.5. Назовем каждое из имеющихся буквенно-цифровых обозначений. На изображении немного другой пример, однако смысл один и тот же.

Первая тройка, 7.5 Jx16, информирует, что ширина обода (W) данного диска составляет 7,5 дюймов (обратите внимание, именно в дюймах приводятся практически все параметры дисков, для справки: 1 дюйм = 2,54 см), диаметр (D) – 16 дюймов, а также, что представленный диск является неразъемным/не штампованным («х» – значок кованных и литых дисков).

Буква J в данном наборе присутствует также не просто так. Она указывает на предназначенность краев обода для моноприводных автомобилей, поэтому если, например, ваш автомобиль полноприводный – рассматриваемые диски ему не подходят, нужно поискать идентичные, но с немного другой маркировкой – JJ.

Обозначение Н2 несет информацию больше для специалистов и говорит о том, что на ободе присутствуют 2 кольцевых выступа (хампа), необходимые для удерживания бескамерной резины от соскальзывания. Естественно, если такой выступ будет только 1, на маркировке это обязательно будет отмечено, как Н1. Не исключено также полное отсутствие данных выступов или присутствие их, но в особой конструкции, тогда символы будут немного другие (АН, СН, FH). Так или иначе, рядовому автомобилисту этому параметру можно уделять наименьшее внимание, что нельзя сказать про следующие числа.

5/112 (на картинке 5/100) – и есть та самая разболтовка, которую мы рассматриваем в данной статье. 5 – число посадочных болтов и, соответственно, отверстий под них, 112 – диаметр окружности, на которой данные отверстия находятся, причем измеряется он уже не в дюймах, а в привычных для русского человека миллиметрах. Узнать разболтовку нужных вам дисков можно 3 способами, но об этом чуть позже, пока разберемся с оставшимися параметрами.

ET 35 – это вылет диска. В данном примере он равен 35 мм, вообще же вылет является расстоянием между плоскостью приложения диска к ступице и осью симметрии изделия. Если плоскость прижимания находится наравне с центром диска вылет называют нулевым, если выступает за его пределы – отрицательным, а если, наоборот, центр диска находится к ступице ближе плоскости приложения диска, как в примере, то про вылет говорят, что он положительный.

d 58.5 – диаметр центрального отверстия. Если он не совпадает с размером посадочного цилиндра на ступице машины, искать новые диски совсем необязательно, можно просто дополнительно приобрести комплект проставочных колец и с их помощью осуществить подгонку названных элементов друг под друга.

Как узнать разболтовку колес?

Как уже отмечалось ранее, сделать это можно 3-мя способами.

Способ №1 – обратиться в автосалон дилера или официальную станцию технического обслуживания, там можно получить всю необходимую информацию.

Способ №2 – рассчитать разболтовку самостоятельно.

Что для этого нужно сделать?

  1. Посчитать количество болтов.
  2. С помощью штангенциркуля измерьте расстояние между стенками соседних отверстий диска, прибавьте к нему их диаметр. В результате вы получите расстояние между центрами рядом расположенных отверстий, на рисунке оно обозначено «Х».

  1. Исходя из этого расстояния, определить PCD (разболтовку), для этого нужно умножить имеющийся у нас «Х» (на картинке N)  на:
  • 1,55, если LZ=3;
  • 1,414, если LZ=4;
  • 1,701, если LZ=5.

Если после всех произведенных вычислений вы получите дробное число, то округлять его следует в большую сторону. Но будьте внимательны, иногда производители не используют некоторые размеры разболтовок, например, Мерседес не допускает использование дисков с разболтовкой 111, поэтому если в ваших расчетах он получился именно таким, то выбирать следует маркировку 112.

Способ №3 – не тратить время зря, а сразу воспользоваться таблицей разболтовки колесных дисков.

Разболтовка колесных дисков: таблица совместимости.

Рекомендую прочитать:

Измерение расстояний между точками данных и местоположениями на карте

При изучении данных в виде карты у вас могут возникнуть вопросы о том, как эти данные соотносятся с окружающей географией, местоположениями или ориентирами. Чтобы ответить на эти типы вопросов, вы можете использовать инструмент Радиальный, чтобы измерить приблизительные расстояния на вашей карте.

На следующем изображении показано количество землетрясений магнитудой 6,0 и выше, произошедших во всем мире с января 1994 г. по февраль 2014 г.

В глобальном масштабе это представление очень мощное, но вы или ваша аудитория можете захотеть увеличить масштаб и изучить определенные области более внимательно. Например, вы хотите узнать, сколько землетрясений произошло в Индонезии за последние 10 лет, особенно в пределах 100 миль от ее столицы Джакарты.

Для этого вы можете использовать инструмент Радиальный, чтобы найти все землетрясения в пределах примерно 100 миль от столицы.

Выполните следующие шаги, чтобы узнать, как измерить расстояние с помощью инструмента Радиальный.

Шаг 1. Увеличьте область или местоположение

Первым шагом к измерению расстояния на картах с помощью инструмента Радиальный является увеличение области или местоположения на карте. Для получения дополнительных сведений о том, как увеличивать и уменьшать масштаб представления, см. Разделы «Масштабирование и панорамирование» и «Выбор меток» (ссылка открывается в новом окне).

Вы также можете использовать поиск по карте, чтобы быстро перейти к месту на карте.Для получения дополнительной информации о том, как использовать поиск по карте, см. Поиск местоположений на вашей карте.

Примечание : Вы должны увеличить карту несколько раз, прежде чем сможете измерить расстояние с помощью инструмента Радиальный. Измеренное расстояние не будет отображаться, если вы слишком далеко отодвинуты от карты. Дополнительные сведения см. В разделе «Точность измерения».

После того, как вы увеличили масштаб до определенной области или места на вашем виде, выберите инструмент «Радиальный» на панели инструментов вида, а затем щелкните и перетащите его через вид.Измеренное расстояние отображается справа от круга, который появляется при перетаскивании через вид.

Для получения дополнительных сведений об использовании инструмента «Радиал» см. Раздел «Выбор меток» (ссылка открывается в новом окне).

Примечание. Если вы не видите измеренное расстояние, необходимо увеличить масштаб до места или области на виде.

Примечание: Если панель инструментов просмотра скрыта, нажмите S на клавиатуре, чтобы использовать инструмент Радиальный.

При перетаскивании инструмент Радиальный выбирает метки, расположенные в пределах радиуса круга. В этом примере радиус составляет 100 миль, а центр находится над Джакартой. Это означает, что, согласно этим данным, все выбранные землетрясения (25) произошли в пределах примерно 100 миль от Джакарты за последние 10 лет.

Точность измерения

По умолчанию измерения радиального инструмента имеют небольшую погрешность, потому что в проекции карты расстояния становятся преувеличенными и растягиваются по мере удаления от экватора. Это означает, что инструмент Радиальный может измерять только приблизительные расстояния.

Инструмент Радиальный позволяет более точно измерить расстояние, чем ближе вы находитесь к экватору и чем дальше вы приближаетесь к виду.

Примечание. Изначально инструмент Радиальный не отображает измеренное расстояние, когда вы слишком далеко отодвинуты от области обзора, потому что измерение может быть неточным.

Изменить единицы измерения

По умолчанию языковой стандарт вашей книги определяет, какие единицы измерения использует инструмент Radial для измерения расстояния.Если языковой стандарт вашей книги настроен на страну, в которой используется британская система мер, инструмент Радиальный измеряет расстояние в футах и ​​милях. Если языковой стандарт вашей книги настроен на страну, в которой используется метрическая система, инструмент Радиальный измеряет расстояние в метрах и километрах.

Вы можете изменить единицы измерения, которые инструмент Радиал использует для измерения расстояния для любого вида карты в вашей книге.

Для этого выберите «Карта»> «Параметры карты». Затем в разделе «Единицы измерения» щелкните раскрывающееся меню и выберите один из следующих вариантов:

  • Если вы хотите измерять расстояния в метрах и километрах, выберите Метрическая система.

  • Если вы хотите измерять расстояния в футах и ​​милях, выберите США

    .
  • Если вы хотите, чтобы единицы измерения определялись локалью вашей книги, выберите «Автоматически».

Выбранные вами единицы будут сохранены в книге и останутся, если вы опубликуете вид карты на Tableau Server, Tableau Online или Tableau Public.

См. Также:

Показать масштаб карты

Расстояние

- PyMOLWiki

расстояние создает новый объект расстояния между двумя выделениями. Он отобразит все расстояния в пределах отсечки. Расстояние также используется для образования водородных связей. Расстояние вызова без аргументов покажет расстояния между выделениями (pk1) и (pk1), которые можно установить в режиме редактирования или с помощью действия мыши PkAt (обычно при нажатии средней клавиши CTRL).

Примечание. Для интерактивного использования мастер измерения (из меню PyMOL) упрощает измерение расстояний, чем использование команды расстояния.
Если вы хотите измерить расстояние и избежать создания объекта расстояния, используйте Get Distance или Distancetoatom.

 расстояние [имя [, выбор1 [, выбор2 [, отсечка [, режим]]]]]


наименование

строка: имя объекта расстояния для создания

selection1

строка: выбор первого атома

выбор2

строка: выбор второго атома

отсечка

поплавок: наибольшее расстояние для отображения

режим

0: все межатомные расстояния
1: только межблочные расстояния
2: показывать только полярные контактные расстояния
3: аналогично mode = 0, но использовать параметр distance_exclusion
4: расстояние между центроидами ( новых в 1. 8,2 )
 cmd.distance (имя строки, выделение строки1, выделение строки2,
              отсечка с плавающей запятой, режим int)
   # возвращает среднее расстояние между всеми атомами / кадрами


ПРИМЕРЫ

  • Получить и показать расстояние от альфа-углерода остатка 10 до альфа-углерода остатка 40 в 1ESR:
 # сделать первый остаток 0.
zero_residues 1esr, 0
расстояние i. 10 и п. CA, я. 40 и п. CA

  • Получить и показать расстояние от альфа-углерода остатка 10 до альфа-углерода остатка 35-42 в 1ESR:
 # сделать первый остаток 0.zero_residues 1esr, 0
расстояние i. 10 и п. CA, я. 35-42 и п. CA

  • Этот аккуратный пример показывает, как создавать измерения расстояния от атома в молекуле до всех других атомов в молекуле (поскольку PyMol поддерживает подстановочные знаки).
 cmd. Расстояние ("(/ mol1 /// 1 / C)", "(/ mol1 /// 2 / C *)")


или написано без кода PyMolScript,

 расст / моль1 /// 1 / C, / моль1 /// 2 / C *

  • Создание нескольких объектов расстояния
 для at1 в cmd. index ("resi 10"): \
   для at2 в cmd.index ("resi 11"): \
       cmd.distance (Нет, "% s`% d"% at1, "% s`% d"% at2)

 расстояние (выбор1), (выбор2)

# пример
dist i. 158 и п. CA, я. 160 и п. CA

дистанция mydist, 14 / CA, 29 / CA
расстояние hbonds, all, all, 3.2, mode = 2


Измерение расстояния между объектами на изображении с помощью OpenCV

Теперь мы подошли к последней части нашей серии из трех частей, посвященной , измеряющей размер объектов на изображении и , вычисляющей расстояние между объектами .

Две недели назад мы начали этот раунд обучающих программ, научившись (правильно) упорядочивать координаты по часовой стрелке, используя Python и OpenCV. Затем, на прошлой неделе, мы обсудили, как измерить размера объектов на изображении с помощью эталонного объекта.

Этот ссылочный объект должен иметь два важных свойства, в том числе:

  1. Нам известны размеры (в дюймах, миллиметрах и т. Д.) Объекта.
  2. Это может быть , легко идентифицируемый на нашем изображении (на основе местоположения или появления ).

Имея такой эталонный объект, мы можем использовать его для вычисления размера объектов на нашем изображении.

Сегодня мы собираемся объединить методы, использованные в предыдущих статьях блога этой серии, и использовать эти методы для вычисления расстояния между объектами.

Продолжайте читать, чтобы узнать, как…

Измерение расстояния между объектами на изображении с помощью OpenCV

Вычисления расстояния между объектами очень похоже на вычисление размера объектов в изображении - все это начинается с эталонным объектом.

Как подробно описано в нашем предыдущем сообщении блога, наш эталонный объект должен иметь два важных свойства:

  • Свойство № 1: Нам известны размеры объекта в некоторых измеримых единицах (например, дюймах, миллиметрах и т. Д.).
  • Свойство № 2: Мы можем легко найти и идентифицировать эталонный объект на нашем изображении.

Так же, как мы делали на прошлой неделе, мы будем использовать американский квартал, как наш эталонный объект, который имеет ширину 0,955 дюйма (удовлетворяющее свойство # 1).

Мы также позаботимся о том, чтобы наша четверть всегда была крайним левым объектом на нашем изображении, тем самым удовлетворяя Свойство № 2:

Рисунок 1: Мы будем идентифицировать наш эталонный объект в зависимости от местоположения, поэтому мы будем указывать всегда , чтобы наша четверть была самым левым объектом на изображении.

Наша цель на этом изображении - (1) найти четверть, а затем (2) использовать размеры четверти для измерения расстояния между четвертью и всеми остальными объектами .

Определение нашего эталонного объекта и вычисление расстояний

Давайте продолжим и начнем с этого примера. Откройте новый файл, назовите его distance_between.py и вставьте следующий код:

 # импортируем необходимые пакеты
from scipy.spatial import distance as dist
с точки зрения импорта imutils
из imutils импортировать контуры
импортировать numpy как np
import argparse
импорт imutils
импорт cv2

Средняя точка определения (ptA, ptB):
return ((ptA [0] + ptB [0]) * 0,5, (ptA [1] + ptB [1]) * 0,5)

# создать аргумент, синтаксический анализ и анализ аргументов
ap = argparse.ArgumentParser ()
ap.add_argument ("- i", "--image", required = True,
help = "путь к входному изображению")
ap.add_argument ("- w", "--width", type = float, required = True,
help = "ширина самого левого объекта на изображении (в дюймах)")
args = vars (ap. parse_args ())


Наш код здесь почти такой же, как на прошлой неделе. Начнем с импорта необходимых пакетов Python на , строки 2-8, . Если у вас еще не установлен пакет imutils, остановитесь, чтобы установить его:

 $ pip install imutils


В противном случае вам следует выполнить обновление до последней версии ( 0.3.6 на момент написания этой статьи), чтобы у вас была обновленная функция order_points:

 $ pip install - обновить imutils


Строки 14-19 анализируют аргументы командной строки. Нам нужны два переключатель здесь: --image , который является путем к входному изображению, содержащий объекты, которые мы хотим измерить, и --width , ширина (в дюймах) наш эталонный объект.

Далее нам нужно предварительно обработать наш образ:

 # загружаем изображение, конвертируем его в оттенки серого и слегка размываем
image = cv2.imread (args ["изображение"])
серый = cv2.cvtColor (изображение, cv2.COLOR_BGR2GRAY)
серый = cv2.GaussianBlur (серый, (7, 7), 0)

# выполнить обнаружение краев, затем выполнить дилатацию + эрозию, чтобы
# закрыть зазоры между краями объекта
edged = cv2.Canny (серый, 50, 100)
edged = cv2.dilate (обрезной, Нет, итерации = 1)
edged = cv2. erode (обрезной, Нет, итерации = 1)

# найти контуры на карте краев
cnts = cv2.findContours (edged.copy (), cv2.RETR_EXTERNAL,
cv2.CHAIN_APPROX_SIMPLE)
cnts = imutils.grab_contours (cnts)

# сортируем контуры слева направо, а затем инициализируем
# цвета расстояния и эталонный объект
(cnts, _) = contours.sort_contours (cnts)
цвета = ((0, 0, 255), (240, 0, 159), (0, 165, 255), (255, 255, 0),
(255, 0, 255))
refObj = Нет


Строки 22-24 загружают наше изображение с диска, конвертируют его в оттенки серого, а затем размывают его с помощью фильтра Гаусса с ядром 7 x 7 .

После того, как наше изображение было размыто, мы применяем детектор краев Кэнни для обнаружения краев в изображении - затем выполняется расширение + эрозия, чтобы закрыть любые пробелы в карте краев (, строки 28-30, ).

Вызов cv2.findContours определяет контуры объектов на карте краев ( строки 33-35, ), тогда как Line 39 сортирует наши контуры слева направо. Поскольку мы знаем, что наша четверть США (т.е. эталонный объект ) всегда будет крайним левым объектом на изображении, сортировка контуров слева направо гарантирует, что контур, соответствующий эталонному объекту, всегда будет первая запись в списке cnts .

Затем мы инициализируем список цветов , используемых для отображения расстояния вместе с refObj переменной , который будет хранить наш ограничивающий параллелепипед , Centroid и пикселей за метрикой значения эталонного объекта.

 # перебирать контуры индивидуально
для c в центрах:
# если контур недостаточно большой, игнорируем его
если cv2. contourArea (c) <100:
Продолжить

# вычисляем повернутую ограничивающую рамку контура
коробка = cv2.minAreaRect (c)
box = cv2.cv.BoxPoints (поле), если imutils.is_cv2 () иначе cv2.boxPoints (поле)
box = np.array (box, dtype = "int")

# упорядочиваем точки контура так, чтобы они отображались
# в верхнем левом, верхнем правом, нижнем правом и нижнем левом
# order, затем нарисуйте контур повернутой границы
# коробка
box = перспектива.order_points (поле)

# вычисляем центр ограничивающей рамки
cX = np.average (поле [:, 0])
cY = np.average (поле [:, 1])


На Line 45 мы начинаем перебирать каждый из контуров в списке cnts .Если контур недостаточно большой (, строки 47 и 48, ), мы его игнорируем.

В противном случае Строки 51-53 вычисляют повернутую ограничивающую рамку текущего объекта (используя cv2.cv.BoxPoints для OpenCV 2. 4 и cv2.boxPoints для OpenCV 3).

Обращение к order_points в строке 59 изменяет координаты ограничивающего прямоугольника (x, y) в верхнем левом, верхнем правом, нижнем правом и нижнем левом порядке, что, как мы увидим, , важен, когда мы собираемся вычислить расстояние между углами объекта.

Линии 62 и 63 вычисляют координаты центра (x, y) повернутого ограничивающего прямоугольника путем взятия среднего значения ограничивающего прямоугольника как в направлении x , так и y .

Следующим шагом будет калибровка нашего refObj :

 # если это первый рассматриваемый нами контур (т. е.
# крайний левый контур), мы предполагаем, что это
# ссылочный объект
если refObj равно None:
# распаковать упорядоченную ограничивающую рамку, затем вычислить
# средняя точка между верхней левой и верхней правой точками,
#, за которым следует середина между правым верхним и
# Нижний правый
(tl, tr, br, bl) = коробка
(tlblX, tlblY) = средняя точка (tl, bl)
(trbrX, trbrY) = средняя точка (tr, br)

# вычислить евклидово расстояние между серединами,
# затем создаем ссылочный объект
D = расст.евклидово ((tlblX, tlblY), (trbrX, trbrY))
refObj = (box, (cX, cY), D / args ["ширина"])
Продолжить


Если наш refObj равен None ( Line 68 ), то нам нужно его инициализировать.

Мы начинаем с распаковки (упорядоченных) координат повернутой ограничительной рамки и вычисления средней точки между верхним левым и нижним левым, а также верхним правым и нижним правым точками соответственно ( строки 73-75, ).

Отсюда мы вычисляем евклидово расстояние между точками, давая нам «пиксели на метрику», что позволяет нам определить, сколько пикселей умещается в - ширина дюймов.

Примечание: См. Сообщение на прошлой неделе для более подробного обсуждения переменной «пикселей на показатель».

Наконец, мы инстанцируем наш refObj как 3-кортеж, состоящий из:

  1. отсортированных координаты, соответствующих повернутом ограничительной рамки эталонного объекта.
  2. Центроид эталонного объекта.
  3. Отношение пикселей к метру, которое мы будем использовать для определения расстояния между объектами.

Наш следующий блок кода обрабатывает рисование контуров вокруг нашего эталонного объекта и объекта , который мы сейчас изучаем , с последующим построением refCoords и objCoords таким образом, что (1) координаты ограничивающей рамки и (2) (x, y) -координаты центроида включены в те же массивы:

 # рисуем контуры на изображении
ориг = изображение. копия ()
cv2.drawContours (orig, [box.astype ("int")], -1, (0, 255, 0), 2)
cv2.drawContours (orig, [refObj [0] .astype ("int")], -1, (0, 255, 0), 2)

# складываем опорные координаты и координаты объекта
# для включения центра объекта
refCoords = np.vstack ([refObj [0], refObj [1]])
objCoords = np.vstack ([box, (cX, cY)])


Теперь мы готовы вычислить расстояние между соответствующими углами и центроидами объектов на нашем изображении:

 # перебрать исходные точки
для ((xA, yA), (xB, yB), color) в zip (refCoords, objCoords, colors):
# рисуем круги, соответствующие текущим точкам и
# соедините их линией
cv2.круг (ориг, (int (xA), int (yA)), 5, цвет, -1)
cv2.circle (orig, (int (xB), int (yB)), 5, цвет, -1)
cv2.line (orig, (int (xA), int (yA)), (int (xB), int (yB)),
цвет, 2)

# вычислить евклидово расстояние между координатами,
# а затем преобразовать расстояние в пикселях в расстояние в
# единицы
D = dist. euclidean ((xA, yA), (xB, yB)) / refObj [2]
(mX, mY) = средняя точка ((xA, yA), (xB, yB))
cv2.putText (orig, "{: .1f} in" .format (D), (int (mX), int (mY - 10)),
cv2.FONT_HERSHEY_SIMPLEX, 0.55, цвет, 2)

# показать выходное изображение
cv2.imshow ("Изображение", ориг)
cv2.waitKey (0)


На линии 94 мы начинаем цикл над парами (х, у) -координаты, что соответствует нашему эталонного объекта и объекта интереса .

Затем мы рисуем круг, представляющий (x, y) -координаты текущих точек, между которыми мы вычисляем расстояние, и рисуем линию, соединяющую точки ( линии 97–110, ).

Отсюда Line 105 вычисляет евклидово расстояние между опорным местоположением и местоположением объекта с последующим делением расстояния на «пиксели на метрику», что дает окончательное расстояние в дюймах между двумя объектами.Затем вычисленное расстояние рисуется на нашем изображении ( строки 106-108, ).

Примечание: Это вычисление расстояния выполняется для каждой из координат верхнего левого, верхнего правого, нижнего правого, нижнего левого и центроида, всего , пять сравнений расстояний .

Наконец, Строки 111 и 112, отображают выходное изображение на наш экран.

Результаты измерения расстояния

Чтобы опробовать наш скрипт измерения расстояния, загрузите исходный код и соответствующие изображения для этого поста, используя форму «Загрузки» внизу этого руководства.Разархивируйте файл .zip , перейдите в каталог distance_between.py скрипт, а затем выполните следующую команду:

 $ python distance_between. py --image images / example_01.png --width 0.955


Ниже следует GIF-анимация, демонстрирующая результат работы нашего скрипта:

Рисунок 2: Вычисление расстояния между объектами на изображении с помощью OpenCV.

В каждом из этих случаев наш сценарий соответствует верхнему левому (красный) , верхнему правому (фиолетовый) , нижнему правому (оранжевый) , нижнему левому (бирюзовый) и центроиду (розовый) координаты с последующим вычислением расстояния (в дюймах) между опорным объектом и текущим объектом.

Обратите внимание на то, что две четверти изображения идеально параллельны друг другу, что подразумевает, что расстояние между всеми пятью контрольными точками составляет 6,1 дюйма.

Ниже следует второй пример, на этот раз вычисляем расстояние между нашим эталонным объектом и набором таблеток:

 $ python distance_between. py --image images / example_02.png --width 0.955

Рисунок 3: Расчет расстояния между таблетками с помощью OpenCV.

Этот пример можно использовать в качестве входных данных для робота-сортировщика таблеток, который автоматически берет набор таблеток и организует их в соответствии с их размером и расстоянием от контейнера для таблеток.

В нашем последнем примере вычисляется расстояние между нашим эталонным объектом (визитной карточкой 3,5 дюйма x 2 дюйма ) и набором 7-дюймовых виниловых пластинок и конвертом:

 $ python distance_between.py --image images / example_03.png --width 3.5

Рис. 4: Последний пример вычисления расстояния между объектами с использованием OpenCV и компьютерного зрения.

Как видите, в каждом из этих случаев мы успешно вычислили расстояние (в реальных, измеряемых единицах) между объектами на изображении.

Сводка

В третьей и последней части нашей серии об измерении размеров объектов мы узнали, как взять два разных объекта на изображении и вычислить расстояние между ними в реальных измеряемых единицах (таких как дюймы, миллиметры и т. Д.).

Как мы узнали в сообщении на прошлой неделе, прежде чем мы сможем (1) вычислить размер объекта или (2) измерить расстояние между двумя объектами, нам сначала нужно вычислить отношение «пикселей к метрике», используемое чтобы определить, сколько пикселей «вписывается» в данную единицу измерения.

Когда у нас есть это соотношение, вычислить расстояние между объектами почти тривиально.

В любом случае, я надеюсь, вам понравилась эта серия сообщений в блоге! Если у вас есть предложения по будущей серии, пожалуйста, оставьте комментарий в сообщении «Снимай мне».

И прежде чем идти, обязательно подпишитесь на рассылку новостей PyImageSearch, указав свой адрес электронной почты в форме ниже!

Загрузите исходный код и БЕСПЛАТНОЕ 17-страничное руководство по ресурсам

Введите свой адрес электронной почты ниже, чтобы получить.zip кода и БЕСПЛАТНОЕ 17-страничное руководство по ресурсам по компьютерному зрению, OpenCV и глубокому обучению. Внутри вы найдете мои тщательно отобранные учебники, книги, курсы и библиотеки, которые помогут вам освоить CV и DL!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
