Подвеска МакФерсон (MacPherson) — история, плюсы и минусы

Сегодня большинство автомобилей оборудуются подвеской, названной в честь ее изобретателя – американского инженера Эрла Стили МакФерсона. Причем, устанавливается она как на переднюю, так и на заднюю ось автомобиля. В чем же секрет популярности этой подвески, какие у нее преимущества и недостатки, мы расскажем в этом материале.

История: гениальная замена

С тех пор, как автомобильные компании перешли на массовый выпуск машин, в которых использовались различные виды независимых подвесок, шел постоянный поиск наиболее оптимальной конструкции. К 1940-м годам была, в частности, изобретена независимая подвеска на двойных поперечных рычагах, снискавшая популярность у производителей из-за своей универсальной функциональности – инженер мог жестко настроить ее установочные параметры, выбирая, в зависимости от того, где будет эксплуатироваться автомобиль, определенную геометрию размещения рычагов. Как раз в эти годы в США над созданием нового бюджетного автомобиля Chevrolet работала группа инженеров, в числе которых был Эрл Стили МакФерсон. На прототип новой модели, которая называлась Cadet, он предложил установить усовершенствованный вариант независимой подвески на двойных поперечных рычагах. Усовершенствование это касалось замены верхнего рычага с шаровой опорой и амортизатора на амортизаторную стойку, которая сочленялась с поворотным шарниром, закрепленном на брызговике. В результате конструкция получалась более компактной, легкой и имеющей меньше деталей, чем подвеска на двойных поперечных рычагах.

Впрочем, этой конструкции не суждено было пойти в серию, так как разработка модели Cadet была свернута. Не найдя поддержки в General Motors, Эрл МакФерсон ушел работать в компанию Ford. Там к изобретенной им конструкции отнеслись с большим вниманием. Первым серийным автомобилем, на котором использовалась подвеска МакФерсона, стал Ford Vedette 1948 года выпуска.

Эта модель выпускалась во Франции и предполагалась для европейского рынка. Впоследствии эта подвеска устанавливалась на модели Ford Zephyr и Ford Consul. Затем этот вид подвески с некоторыми доработками стали устанавливать на модели других производителей. Широкое применение подвеска МакФерсона получила в 1970-х годах и в настоящее время ее массово устанавливают на разные классы автомобилей.

Устройство: во главе угла – амортизационная стойка

Именно она, амортизационная стойка, стала основным конструктивным элементом подвески, за счет которой в значительной мере было упрощено устройство этого агрегата. Помимо амортизационной стойки с витой пружиной, которая сочленена шарниром в верхнем конце с брызговиком, в состав подвески входят нижний поперечный рычаг, реактивная тяга либо стабилизатор поперечной устойчивости, поворотный кулак и рулевая тяга.

Кстати, есть модели автомобилей, где витая пружина и амортизационная стойка не составляют единого целого, а конструктивно разъединены. Такая подвеска устанавливается на Mercedes-Benz, Ford. Существуют подвески МакФерсон, где роль упругого элемента играет торсион, заменивший витую пружину. Такой подвеской обладает Porsche 911.

Важным параметром этой подвески является угол наклона амортизационной стойки – различают продольный и поперечный угол наклона.

Преимущественно эта подвеска устанавливается на переднюю ось, хотя есть автомобили, где подвеска такой же конструкции имеется и на задней оси. Однако она носит другое название – подвеска Чапмена, в честь инженера компании Lotus Колина Чапмена, который разработал аналогичную конструкцию, которая, однако, была больше пригодна для установки на заднюю ось.

Плюсы и минусы подвески МакФерсона

Несмотря на массовое распространение этого вида независимой подвески, у нее имелись как преимущества, так и недостатки из-за которых, в частности, многие производители отказались от использования МакФерсон на своих моделях, и вернулись к усовершенствованным подвескам на двойных поперечных рычагах.

Впрочем, благодаря преимуществам, которые в процессе разработки выделил сам Эрл МакФерсон, подобная конструкция подвески до сих пор самая массовая. За счет чего же ей удалось завоевать автомобильный мир? К плюсам этого вида подвески относится компактность, малая масса неподрессоренных элементов, относительная дешевизна изготовления. К тому же, за счет значительного расстояния между опорными узлами по высоте, такая подвеска лучше компенсирует силы реакции дороги, которые передаются от колес в места ее крепления к кузову. Также эта подвеска может производить большие конструктивные ходы, что тоже является положительным аспектом ее конструкции. Наконец, ее упорный подшипник качения, нижний рычаг и шаровой шарнир обладают большим запасом износостойкости.

Перейдем к недостаткам. Подвеска МакФерсон обладает большими ходами подвески, чем та же конструкция с двойными поперечными рычагами, а это негативно сказывается на управляемости автомобилем. Второй минус – передача сил реакции от дороги тут приходится на брызговик крыла, который является не самой надежной конструкцией. Поэтому постепенно при езде по дорогам низкого качества (характерно для России) начинается разрушение точек крепления амортизационных стоек к брызговику. Это в значительной мере снижает ресурс подвески. Третий минус – неразборная конструкция современных амортизационных стоек. При их износе приходится заменять стойку в сборе. Если этого не сделать, подвеска будет регулярно пробиваться, что в конечном итоге скажется на нарушении геометрии кузова. Четвертый минус – ухудшение работы подвески из-за возникающего между штоком и направляющей трения. Пятый минус — низкий уровень изоляции от шумов, исходящих от дорожного покрытия. Шестой минус – худшая, чем у подвески с двойными поперечными рычагами, компенсация продольного крена.

Именно из-за этих недостатков некоторые производители люксовых автомобилей решили отказаться от использования подвески МакФерсон. Но даже несмотря на перечисленные недостатки, этот вид независимой подвески остается популярным для автомобилей бюджетного класса.

AUTO.RIA – В чем преимущества и недостатки вездесущего МакФерсон?

Конструкция данного типа подвески строится вокруг амортизационной стойки — основного ее элемента. Отсюда и второе, менее распространенное, ее название — качающаяся свеча.

Из чего состоит подвеска автомобиля?

Такая «свечная» подвеска по большей мере встречается в качестве передней. Применение такого типа подвески позволяет автопроизводителям размещать мотор в подкапотном пространстве поперечно и, таким образом, предоставило возможность широкого использования подвески на множестве автомобилей.

Исторический факт

Первым серийным автомобилем с подвеской системы МакФерсон был Ford Vedette. Ее создатель Эрл Стили МакФерсон разработал конструкцию подвески в сороковые годы прошлого века.

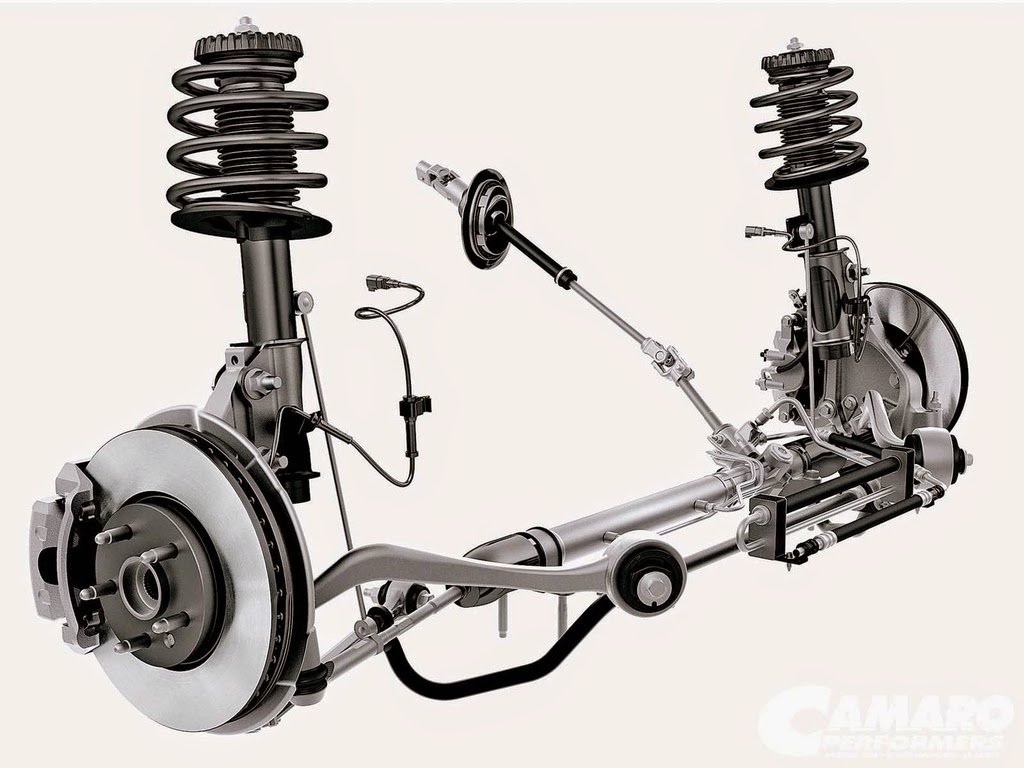

Из чего состоит подвеска МакФерсон?

Конструкция подвески представлена в виде подрамника с основанными на нем поперечными рычагами, поворотными кулаками, амортизаторами и стабилизаторами поперечной устойчивости. Довольно часто в качестве упругого элемента в подвеске МакФерсон используется торсион.

Что такое пневмоподвеска?

Несущий элемент подвески — подрамник. Он прикреплен к кузову с помощью сайлентблоков. Эти резинометалические элементы значительно снижают вибрации и уровень шума в автомобиле. Кроме того, на подрамник крепится рулевой механизм, опоры поперечного рычага, стабилизатор поперечной устойчивости.

Поперечные рычаги закреплены к подрамнику с помощью резиновых втулок. Жесткость конструкции в продольном направлении обеспечивается двойным креплением. На обратном конце рычага закреплен поворотный кулак. Эти два элемента связывает шаровая опора.

Сам же поворотный кулак крепится к рулевой тяге через шарнирное соединение. А его верхняя часть закреплена на амортизаторе, нижняя — на поперечном рычаге. В кулаке расположен подшипник качения колеса и тормозной суппорт.

Амортизационная стойка включает пружину и амортизатор. На одной оси с ними располагается буфер сжатия. Встречаются автомобили, в которых амортизатор отделен от пружины.

За снижение кренов отвечает стабилизатор поперечной устойчивости. Он крепится к подрамнику с помощью двух опор. С помощью шарнирных соединений стабилизатор установлен на амортизатор.

В чем преимущества и недостатки подвески МакФерсон?

Плюсы подвески МакФерсон:

• невысокая стоимость производства по сравнению с подвеской на двух рычагах;
• компактность. Снова-таки из за отсутствия второго рычага;
• меньший вес неподрессоренных масс;
• большой ресурс верхней опоры стойки выполненой в виде подшипника;
• простота обслуживания и выявления неисправностей.

Минусы подвески МакФерсон:

• немного худшие показатели кинематики, сравнительно с подвеской на двух рычагах;
• необходимость усиления брызговика крыла;
• появление трещин в кузове и вызов усталости его металла при езде по плохим дорогам;
• регулярный выход из строя амортизаторов;
• сложность и высокая стоимость замены амортизаторов;
• шумность в салоне из-за передачи вибраций от дороги на кузов;
• меньшая компенсация «клевка» при торможении.

Значительные недостатки подвески вынуждают производителей дорогостоящих автомобилей, а также спорткаров отказываться от ее применения. Высокие нагрузки в точках крепления и опор делают невозможным применение МакФерсона в легких грузовых автомобилях. Но вместе с тем, стоимость подвески и дешевизна ее обслуживания не имеют равных среди других типов подвесок. Производители также совершенствуют подвеску МакФерсон на двойных поперечных рычагах.

Подвеска МакФерсон (McPherson) — что это такое? Описание и отличительные особенности

Ходовая часть автомобиля типа «МакФерсон» считается наиболее распространенной из видов независимой подвески, применяющейся на передней оси машины. По своей конструкции данный технический узел является дальнейшим развитием изделий на двойных поперечных рычагах, в которых верхний рычаг заменяется на амортизационную стойку — это и есть ответ на вопрос «что такое МакФерсон».

За счет компактности рассматриваемая конструкция широко используется на легковых автомобилях с передним приводом, так как дает возможность удачно расположить силовой агрегат и трансмиссию в подкапотном пространстве. К иным преимуществам этой ходовой части стоит отметить простоту конструкции, большие ходы подвесок для препятствования дорожным неровностям и препятствиям.

Особенности «Мак Ферсона», представленные в виде шарнирных креплений амортизаторной стойки с большим ходом, приводят к существенному изменению развала колес – их угол в данном случае соответствует вертикальной плоскости. По данной причине этот вид ходовой части не используется на автомобилях престижного или спортивного класса, а используется в большинстве машин среднего ценового диапазона, например в Опель Астра Аш, Фольксваген Гольф или Hyundai i20 (на фотографии).

Устройство подвески МакФерсон

В подвеску «МакФерсон» входят следующие детали: подрамник, поперечный рычаг, поворотный кулак, амортизационная стойка и стабилизатор поперечной устойчивости. Узлы стоит рассмотреть более подробно.

Итак, для подвески McPherson подрамник является несущим элементом, крепящийся к корпусу транспортного средства (Volkswagen, Hyundai, Seat, Opel и др.) при помощи резинометаллических опор, называемых сайлент-блоками. Их применение позволяет уменьшить вибрации и сократить уровень аэродинамических шумов. На некоторых машинах предусматривается прочное крепление подрамника к кузову. К первому присоединяются опоры поперечных рычагов, стабилизатор поперечной устойчивости и устанавливается рулевой механизм.

Поперечные рычаги (рычаг левого и правого колес) крепятся на подрамник с двух сторон. Каждый из этих элементов крепится к подрамнику в двух местах посредством резиновых втулок. Двойное фиксирование призвано обеспечивать необходимую жесткость именно в продольном направлении. Через шаровую опору рычаг другим концом соединяется с поворотным кулаком.

Что касается поворотного кулака, он отвечает за поворот колеса при помощи шарнирных соединений с рулевой тягой. Поворотный кулак в верхней части фиксируется к амортизаторной стойке и поперечному рычагу. Наконечник рулевого механизма выступает двойным рычагом (первый соединяется с поворотным кулаком и шаровой опорой). Подшипниковый узел и тормозные суппорты размещены в поворотном кулаке.

Объединение упругого элемента в виде пружины и амортизатора образует амортизаторную стойку. Металлическая пружина располагается возле амортизатора и крепится на стойке. Чтобы изменить линейную характеристику упругости детали, вместе с ней устанавливается буфер сжатия. С поворотным кулаком стойка надежно фиксируется в нижней части, а верхней соединяется с брызговиком крыла при помощи резиновой втулки.

В подвеске McPherson снижение боковых кренов автомобиля Huyndai обеспечивает стабилизатор поперечной устойчивости, который устанавливается на подрамнике посредством двух опорных элементов. Концы стабилизатора фиксируются со стойками амортизаторов посредством соединительных штанг с шарнирными наконечниками.

Видео — как работает подвеска МакФерсон на неровной дороге

Видео — работа подвески МакФерсон при повороте колеса

• < Назад
• Вперёд >

Макферсон (подвеска)

Подвеска макферсон, она же подвеска Мак-Ферсона (англ. MacPherson suspension) или подвеска на направляющих стойках, «качающаяся свеча» — тип автомобильной подвески, основным элементом которой является амортизаторная стойка (англ. MacPherson strut)^[1].

Была получена дальнейшим развитием подвески на двойных поперечных рычагах, но имеет лишь один поперечный рычаг внизу, взамен же второго рычага применён высоко расположенный под крылом шарнир — крепление на брызговике крыла поворотной (в случае передней подвески с управляемыми колёсами) стойки, играющей одновременно роль амортизатора, которая связывает этот шарнир с нижним поперечным рычагом. Стабилизатор поперечной устойчивости в такой подвеске зачастую играет роль части нижнего рычага — растяжки, что отражено на иллюстрации; в ином случае — на современных автомобилях как правило — применяются треугольные или Г-образные рычаги и отдельный стабилизатор^[1].

Для подвески макферсон важное значение имеет такой параметр, как наклон амортизаторной стойки, которая в её случае фактически выполняет роль шкворня. Для коррекции ходовых качеств автомобиля применяют как продольный, так и поперечный наклон.

В редких случаях в качестве упругого элемента в подвеске макферсон может использоваться не пружина, а торсион — примером такой подвески является передняя на «Порше 911», или даже поперечная рессора, заменяющая поперечный рычаг или действующая в паре с ним^[1]. Кроме того, пружина в такой подвеске вовсе не обязательно располагается вокруг амортизаторной стойки — например, на Mercedes-Benz W124 и многих автомобилях платформы Ford Fox пружина и амортизаторная стойка передней подвески макферсон были смонтированы отдельно друг от друга.

Подвеска макферсон может использоваться как для передних, так и для задних колёс. Однако в англоязычных странах аналогичную подвеску задних колёс принято называть «подвеской Чепмена» (англ.  Chapman strut). В отечественной практике иногда в том же значении используется термин «свечная подвеска» или «качающаяся свеча».

В сравнении с подвеской на двойных поперечных рычагах, макферсон уступает по параметрам кинематики (главным образом из-за существенно большего изменения развала колёс при ходах сжатия и отбоя), в значительно большей степени передаёт на кузов автомобиля вибрации и шумы, занимает много места по высоте, а также сложнее в обслуживании из-за необходимости демонтажа всей стойки, например, для замены или ремонта амортизатора, но более дёшева и технологична в производстве, компактна по ширине и имеет небольшую массу, что обусловило широчайшее её применение в практике современного автомобилестроения.

История

Эта подвеска была названа по имени американского инженера из фирмы «Форд» Эрла Стили Макферсона, который разработал её во второй половине сороковых годов, ещё будучи сотрудником GM и работая над проектом разработанного для американского рынка, но не пошедшего в серийное производство лёгкого и дешёвого автомобиля Chevrolet Cadet^[2], а впоследствии впервые применил на серийном автомобиле модели «Форд Ведет» 1948 года, выпускавшейся французским филиалом компании^[3]. Позднее она использовалась на Ford Zephyr (1950) и Ford Consul (1951), которые также претендуют на звание первых крупносерийных автомобилей с такой подвеской, так как выпускавший Vedette завод в Пуасси первоначально испытывал большие затруднения с освоением новой модели.

На самом деле, предшествовавшие «макферсону» подвески с направляющими стойками (но без нижнего рычага) применялись и намного ранее, вплоть до самого конца XIX века, а в середине двадцатых годов XX века инженером фирмы «Фиат» Guido Fornaca был разработан тип подвески с рычагом и направляющей стойкой, очень похожий на «макферсон» — считается, что Макферсон частично воспользовался его разработками^[4].

Ещё одна линия развития, ведущая к подвеске данного типа — разновидность передней подвески на двух поперечных рычагах неравной длины, в которой пружина в едином блоке с амортизатором была вынесена в пространство над верхним рычагом. Это делало подвеску более компактной, разгружало нижний шаровой шарнир от передачи вертикальных усилий и позволяло на переднеприводном автомобиле пропустить между рычагами полуось с шарниром.

Заменив верхний рычаг с шаровой опорой и расположенными над ним амортизатором и пружиной на задающую траекторию движения колеса амортизаторную стойку с закреплённым на брызговике крыла поворотным шарниром, Макферсон получил названную его именем компактную, конструктивно простую и дешёвую подвеску с кинематикой, в несколько упрощённом виде повторяющей подвеску на двойных поперечных рычагах. Вскоре она была применена на многих моделях компании «Форд» европейского рынка.

В изначальном варианте такой подвески, разработанном самим Макферсоном, шаровой шарнир располагался на продолжении оси амортизаторной стойки — таким образом, ось амортизаторной стойки была и осью поворота колеса. Позднее, например на Audi 80 и Volkswagen Passat первых поколений, шаровой шарнир стали смещать наружу к колесу, что позволяло получить меньшие, и даже отрицательные значения плеча обкатки.^[1]

Массовое распространение эта подвеска получила лишь в семидесятые годы, когда были окончательно решены технологические проблемы, в частности — массового изготовления амортизаторных стоек с необходимым ресурсом. В связи со своей технологичностью и дешевизной данный тип подвески впоследствии быстро нашёл очень широкое применение в автомобилестроении, несмотря на целый ряд недостатков.

В восьмидесятые годы наметилась тенденция к повсеместному использованию подвески макферсон, в том числе — на больших и сравнительно дорогих автомобилях (Audi 100, Mercedes-Benz W124, Opel Senator, практически весь модельный ряд BMW второй половины 70-х — начала 90-х годов и другие, а также многие американские модели). Однако впоследствии необходимость дальнейшего роста технических и потребительских качеств обусловила возврат на многих сравнительно дорогих автомобилях к подвеске на двойных поперечных рычагах (Audi A4 и A6, Mercedes-Benz W210, более новые модели BMW), более дорогой в производстве, но имеющей лучшие параметры кинематики и повышающей ездовой комфорт.

Макферсон создавал свою подвеску для установки на все колёса автомобиля, как передние, так и задние — в частности, именно так она была использована в проекте Chevrolet Cadet. Однако на первых серийных моделях подвеска его разработки была применена только спереди, а задняя из соображений упрощения и удешевления оставалась традиционной, зависимой с жёстким ведущим мостом на продольных рессорах.

Только в 1957 году инженер фирмы Lotus Колин Чепмен применил аналогичную подвеску для задних колёс модели «Лотус Элит», поэтому её в англоязычных странах принято называть «подвеской Чепмена». Но, к примеру, в Германии такой разницы не делается, и сочетание «задняя подвеска макферсон» считается вполне допустимым^[1].

Пневматизация макферсона

С активным развитием пневмоподвески пневмоэлементы стали занимать место классических амортизаторов . С одной стороны это дало возможность регулировать уровень просвета и уменьшить тряску , с другой стороны независимая пневмоподвеска наиболее сложна и дорога в изготовлении и эксплуатации.

Преимущества и недостатки

Преимущества

1. Малые затраты на изготовление^[1], упрощение сборки автомобиля на заводе-изготовителе — вся подвеска такого типа (поперечина, рычаги, стойки) как правило подсобирается на отдельном конвейере и устанавливается за один приём.
2. Компактность в продольном и поперечном направлениях^[1].
3. Большое расстояние по высоте между опорными узлами, что уменьшает боковые и продольные силы, возникающие в местах крепления к кузову^[1].
4. Возможность осуществления больших конструктивных ходов^[1].
5. Меньшая масса неподрессоренных частей.
6. Верхняя опора стойки представляет собой упорный подшипник качения, с огромным ресурсом. Рычаг и шаровой шарнир в этой конструкции разгружены от передаваемых при проезде неровностей дороги вертикальных усилий, вследствие чего имеют значительный ресурс и могут быть предельно облегчены, причём диагностика неисправности шарниров облегчена благодаря наличию чётких симптомов их износа — постукивание и неустойчивость на скорости, на что водитель сразу обращает внимание.

Недостатки

1. Несколько худшие параметры кинематики по сравнению с подвеской на двух поперечных или продольных рычагах: при большом ходе подвески развал (угол наклона колеса к вертикальной плоскости) будет меняться в значительных пределах, и тем больше, чем больше ход подвески^[1]. При ходе сжатия подвески выставленный изначально положительный развал колёс быстро сменяется отрицательным, что в случае передней подвески означает ухудшение устойчивости и управляемости автомобиля из-за снижения сцепления его колёс с дорожным покрытием.
2. Передача усилия на сравнительно слабый брызговик крыла, что требует его усиления^[1]; при езде по плохим дорогам и при работе подвески «на пробой» начинается разрушение точек крепления стоек на брызговике крыла с образованием на нём усталостных трещин и началом коррозионного процесса, поэтому подвеска «макферсон» пригодна главным образом для эксплуатации на хороших благоустроенных дорогах. При эксплуатации на плохих дорогах она малодолговечна по сравнению с иными типами подвесок.
3. Амортизаторная стойка является высоконагруженным элементом подвески, через который передаются на несущую систему автомобиля все воспринимаемые подвеской вертикальные усилия и толчки, и в ходе эксплуатации достаточно часто выходит из строя, особенно при езде по неровным дорогам. При этом её стоимость и сложность работ по её замене достаточно велики. При пробое подвески может не выдержать нижний клапан стойки, что выводит из строя её амортизаторную часть, при этом большинство современных стоек являются неразборными и заменяются исключительно в сборе. Езда с «пробитой» стойкой, в свою очередь, приводит к повреждению узла крепления стойки к брызговику крыла и, в конечном итоге, оканчивается деформацией кузова с нарушением геометрии подвески, устранимым лишь дорогостоящим кузовным ремонтом.
4. Сложность изоляции от дорожных шумов^[1].
5. Меньшая компенсация продольного крена («клевка») при торможении, по сравнению с подвеской на двойных рычагах^[1]. Особенно это проявлялось на бывшей наиболее распространённой в ранних конструкциях разновидности подвески макферсон с расположенным перед рычагами стабилизатором поперечной устойчивости, играющим одновременно роль части нижнего рычага. Так как по соображениям сохранения необходимого дорожного просвета под передним свесом крепления стабилизатора на кузове располагались сравнительно высоко, оси рычагов подвески оказывались направлены таким образом, что «клевок» при торможении даже усиливался, так как ось рычага проходила дальше от центра тяжести, чем при рычагах, параллельных земле. С 1990-х годов рычаги подвески макферсон стали обычно делать L-образными, с большим основанием, что позволило отказаться от использования плеч стабилизатора в качестве части рычага подвески и задать более оптимальную с точки зрения противодействия «клевку» при торможении геометрию.
6. Трение между штоком и направляющей, ухудшающее работу подвески^[1].

Из-за этого, подвеска макферсон практически никогда не используется на:

• Гоночных и дорогостоящих спортивных моделях — преимущество в стоимости не компенсирует некоторое ухудшение кинематики, критичное для таких автомобилей^[1];
• Лёгких грузовых автомобилях с независимой подвеской — из-за больших нагрузок в зоне крепления стойки к брызговику^[1];
• Настоящих внедорожниках, рассчитанных на постоянную эксплуатацию по плохим дорогам и за их пределами;
• Рамных автомобилях — для установки верхних опор стоек в этом случае требуются громоздкие кронштейны, что делает «макферсон» сравнительно неудобным типом подвески для рамного шасси;
• Также долгое время не применялась на автомобилях с гидропневматической подвеской — из-за отсутствия места для гидропневматического упругого элемента^[1] (но впоследствии применялась на автомобилях компании Citroën, таких как: Citroën BX, Citroën Xantia, Citroën XM, Citroën C5 I поколения).

Источники и примечания

1. ↑ ^{1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17} Раймпель, Й. Шасси автомобиля (сокр. пер. с нем.) = Fahrwerktechnik. — Москва: Машиностроение, 1983. — Т. I. — С. 195—227. — 356 с.
2. ↑ Статья о (англ.)
3. ↑ 4Car 100 Greatest Innovations. Проверено 16 августа 2006. Архивировано 23 февраля 2012 года.
4. ↑ Setright, L.J.K., «MacPherson Strut: Legs to Support the Car», in Northey, Tom, ed. World of Automobiles (London: Orbis, 1974), Volume 11, p. 1235.

Макферсон (подвеска)

Подвеска макферсон, она же подвеска Макферсона (англ. MacPherson suspension) или подвеска на направляющих стойках, «качающаяся свеча» — тип автомобильной подвески, основным элементом которой является амортизаторная стойка (англ. MacPherson strut)^[1]. Названа по имени инженер-конструктора автомобильной компании «General Motors» Эрла Стила Макферсона, автора конструкции.

Была получена дальнейшим развитием подвески на двойных поперечных рычагах, но имеет лишь один поперечный рычаг внизу, взамен же второго рычага применён высоко расположенный под крылом шарнир — крепление на брызговике крыла поворотной (в случае передней подвески с управляемыми колёсами) стойки, играющей одновременно роль амортизатора, которая связывает этот шарнир с нижним поперечным рычагом. Стабилизатор поперечной устойчивости в такой подвеске зачастую играет роль части нижнего рычага — растяжки, что отражено на иллюстрации; в ином случае — на современных автомобилях как правило — применяются треугольные или Г-образные рычаги и отдельный стабилизатор^[1].

Для подвески макферсон важное значение имеет такой параметр, как наклон амортизаторной стойки, которая в её случае фактически выполняет роль шкворня. Для коррекции ходовых качеств автомобиля применяют как продольный, так и поперечный наклон.

В редких случаях в качестве упругого элемента в подвеске макферсон может использоваться не пружина, а торсион — примером такой подвески является передняя на «Порше 911», или даже поперечная рессора, заменяющая поперечный рычаг или действующая в паре с ним^[1]. Кроме того, пружина в такой подвеске вовсе не обязательно располагается вокруг амортизаторной стойки — например, на Mercedes-Benz W124 и многих автомобилях платформы Ford Fox пружина и амортизаторная стойка передней подвески макферсон были смонтированы отдельно друг от друга.

Подвеска макферсон может использоваться как для передних, так и для задних колёс. Однако в англоязычных странах аналогичную подвеску задних колёс принято называть «подвеской Чепмена» (англ. Chapman strut). В отечественной практике иногда в том же значении используется термин «свечная подвеска» или «качающаяся свеча».

В сравнении с подвеской на двойных поперечных рычагах, макферсон уступает по параметрам кинематики (главным образом из-за существенно большего изменения развала колёс при ходах сжатия и отбоя), в значительно большей степени передаёт на кузов автомобиля вибрации и шумы, занимает много места по высоте, а также сложнее в обслуживании из-за необходимости демонтажа всей стойки, например, для замены или ремонта амортизатора, но более дёшева и технологична в производстве, компактна по ширине и имеет небольшую массу, что обусловило широчайшее её применение в практике современного автомобилестроения.

История

Подвеска названа по имени американского инженера из фирмы «Форд» Эрла Стила Макферсона, который разработал её во второй половине 1940-х годов, ещё будучи сотрудником GM и работая над проектом разработанного для американского рынка, но не пошедшего в серийное производство лёгкого и дешёвого автомобиля Chevrolet Cadet^[2], а впоследствии впервые применил на серийном автомобиле модели Ford Vedette 1948 года, выпускавшейся французским филиалом компании^[3]. Позднее она использовалась на Ford Zephyr (1950) и Ford Consul (1951), которые также претендуют на звание первых крупносерийных автомобилей с такой подвеской, так как выпускавший Vedette завод в Пуасси первоначально испытывал большие затруднения с освоением новой модели.

На самом деле, предшествовавшие «макферсону» подвески с направляющими стойками (но без нижнего рычага) применялись и намного ранее, вплоть до самого конца XIX века, а в 1920-х годов инженером фирмы FIAT Гвидо Форнака (Guido Fornaca) был разработан тип подвески с рычагом и направляющей стойкой, очень похожий на «макферсон» — считается, что Макферсон частично воспользовался его разработками^[4].

Ещё одна линия развития, ведущая к подвеске данного типа — разновидность передней подвески на двух поперечных рычагах неравной длины, в которой пружина в едином блоке с амортизатором была вынесена в пространство над верхним рычагом. Это делало подвеску более компактной, разгружало нижний шаровой шарнир от передачи вертикальных усилий и позволяло на переднеприводном автомобиле пропустить между рычагами полуось с шарниром.

Заменив верхний рычаг с шаровой опорой и расположенными над ним амортизатором и пружиной на задающую траекторию движения колеса амортизаторную стойку с закреплённым на брызговике крыла поворотным шарниром, Макферсон получил названную его именем компактную, конструктивно простую и дешёвую подвеску с кинематикой, в несколько упрощённом виде повторяющей подвеску на двойных поперечных рычагах.

В изначальном варианте такой подвески, разработанном самим Макферсоном, шаровой шарнир располагался на продолжении оси амортизаторной стойки — таким образом, ось амортизаторной стойки была и осью поворота колеса. Позднее, например на Audi 80 и Volkswagen Passat первых поколений, шаровой шарнир стали смещать наружу к колесу, что позволяло сместить ось поворота колеса наружу от оси стойки и за счёт этого получить меньшие положительные, нулевые или даже отрицательные значения плеча обкатки.^[1]

Массовое распространение эта подвеска получила лишь в семидесятые годы, когда были окончательно решены технологические проблемы, в частности — массового изготовления амортизаторных стоек с необходимым ресурсом. В связи со своей технологичностью и дешевизной данный тип подвески впоследствии быстро нашёл очень широкое применение в автомобилестроении, несмотря на целый ряд недостатков.

В восьмидесятые годы наметилась тенденция к повсеместному использованию подвески макферсон, в том числе — на больших и сравнительно дорогих автомобилях (Audi 100, Mercedes-Benz W124, Opel Senator, практически весь модельный ряд BMW второй половины 70-х — начала 90-х годов и другие, а также многие американские модели). Однако впоследствии необходимость дальнейшего роста технических и потребительских качеств обусловила возврат на многих сравнительно дорогих автомобилях к подвеске на двойных поперечных рычагах (Audi A4 и A6, Mercedes-Benz W210, более новые модели BMW), более дорогой в производстве, но имеющей лучшие параметры кинематики и повышающей ездовой комфорт.

Макферсон создавал свою подвеску для установки на все колёса автомобиля, как передние, так и задние — в частности, именно так она была использована в проекте Chevrolet Cadet. Однако на первых серийных моделях подвеска его разработки была применена только спереди, а задняя из соображений упрощения и удешевления оставалась традиционной, зависимой с жёстким ведущим мостом на продольных рессорах.

Только в 1957 году инженер фирмы Lotus Колин Чепмен применил аналогичную подвеску для задних колёс модели «Лотус Элит», поэтому её в англоязычных странах принято называть «подвеской Чепмена». Но, к примеру, в Германии такой разницы не делается, и сочетание «задняя подвеска макферсон» считается вполне допустимым^[1].

Пневматизация макферсона

С активным развитием пневмоподвески пневмоэлементы стали занимать место классических амортизаторов . С одной стороны это дало возможность регулировать уровень просвета и уменьшить тряску , с другой стороны независимая пневмоподвеска наиболее сложна и дорога в изготовлении и эксплуатации.

Преимущества и недостатки

Преимущества

1. Малые затраты на изготовление^[1], упрощение сборки автомобиля на заводе-изготовителе — вся подвеска такого типа (поперечина, рычаги, стойки) как правило подсобирается на отдельном конвейере и устанавливается за один приём.
2. Компактность в продольном и поперечном направлениях^[1].
3. Большое расстояние по высоте между опорными узлами, что уменьшает боковые и продольные силы, возникающие в местах крепления к кузову^[1].
4. Возможность осуществления больших конструктивных ходов^[1].
5. Меньшая масса неподрессоренных частей.
6. Верхняя опора стойки представляет собой упорный подшипник качения, с огромным ресурсом. Рычаг и шаровой шарнир в этой конструкции разгружены от передаваемых при проезде неровностей дороги вертикальных усилий, вследствие чего имеют значительный ресурс и могут быть предельно облегчены, причём диагностика неисправности шарниров облегчена благодаря наличию чётких симптомов их износа — постукивание и неустойчивость на скорости, на что водитель сразу обращает внимание.

Недостатки

1. Несколько худшие параметры кинематики по сравнению с подвеской на двух поперечных или продольных рычагах: при большом ходе подвески развал (угол наклона колеса к вертикальной плоскости) будет меняться в значительных пределах, и тем больше, чем больше ход подвески^[1]. При ходе сжатия подвески выставленный изначально положительный развал колёс быстро сменяется отрицательным, что в случае передней подвески означает ухудшение устойчивости и управляемости автомобиля из-за снижения сцепления его колёс с дорожным покрытием.
2. Передача усилия на сравнительно слабый брызговик крыла, что требует его усиления^[1]; при езде по плохим дорогам и при работе подвески «на пробой» начинается разрушение точек крепления стоек на брызговике крыла с образованием на нём усталостных трещин и началом коррозионного процесса, поэтому подвеска «макферсон» пригодна главным образом для эксплуатации на хороших благоустроенных дорогах. При эксплуатации на плохих дорогах она малодолговечна по сравнению с иными типами подвесок.
3. Амортизаторная стойка является высоконагруженным элементом подвески, через который передаются на несущую систему автомобиля все воспринимаемые подвеской вертикальные усилия и толчки, и в ходе эксплуатации достаточно часто выходит из строя, особенно при езде по неровным дорогам. При этом её стоимость и сложность работ по её замене достаточно велики. При пробое подвески может не выдержать нижний клапан стойки, что выводит из строя её амортизаторную часть, при этом большинство современных стоек являются неразборными и заменяются исключительно в сборе. Езда с «пробитой» стойкой, в свою очередь, приводит к повреждению узла крепления стойки к брызговику крыла и, в конечном итоге, оканчивается деформацией кузова с нарушением геометрии подвески, устранимым лишь дорогостоящим кузовным ремонтом.
4. Сложность изоляции от дорожных шумов^[1].
5. Меньшая компенсация продольного крена («клевка») при торможении, по сравнению с подвеской на двойных рычагах^[1]. Особенно это проявлялось на бывшей наиболее распространённой в ранних конструкциях разновидности подвески макферсон с расположенным перед рычагами стабилизатором поперечной устойчивости, играющим одновременно роль части нижнего рычага. Так как по соображениям сохранения необходимого дорожного просвета под передним свесом крепления стабилизатора на кузове располагались сравнительно высоко, оси рычагов подвески оказывались направлены таким образом, что «клевок» при торможении даже усиливался, так как ось рычага проходила дальше от центра тяжести, чем при рычагах, параллельных земле. С 1990-х годов рычаги подвески макферсон стали обычно делать L-образными, с большим основанием, что позволило отказаться от использования плеч стабилизатора в качестве части рычага подвески и задать более оптимальную с точки зрения противодействия «клевку» при торможении геометрию.
6. Трение между штоком и направляющей, ухудшающее работу подвески^[1].

Из-за этого, подвеска макферсон практически никогда не используется на:

• Гоночных и дорогостоящих спортивных моделях — преимущество в стоимости не компенсирует некоторое ухудшение кинематики, критичное для таких автомобилей^[1];
• Лёгких грузовых автомобилях с независимой подвеской — из-за больших нагрузок в зоне крепления стойки к брызговику^[1];
• Настоящих внедорожниках, рассчитанных на постоянную эксплуатацию по плохим дорогам и за их пределами;
• Рамных автомобилях — для установки верхних опор стоек в этом случае требуются громоздкие кронштейны, что делает «макферсон» сравнительно неудобным типом подвески для рамного шасси;
• Также долгое время не применялась на автомобилях с гидропневматической подвеской — из-за отсутствия места для гидропневматического упругого элемента^[1] (но впоследствии применялась на автомобилях компании Citroën, таких как: Citroën BX, Citroën Xantia, Citroën XM, Citroën C5 I поколения).

Примечания

1. ↑ ^{1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17} Раймпель, Й. Шасси автомобиля (сокр. пер. с нем.) = Fahrwerktechnik. — Москва: Машиностроение, 1983. — Т. I. — С. 195—227. — 356 с.
2. ↑  (англ.) SIA Flashback — The Truth About Chevy’s Cashiered Cadet
3. ↑ 4Car 100 Greatest Innovations (неопр.). Дата обращения: 16 августа 2006. Архивировано 23 февраля 2012 года.
4. ↑ Setright, L.J.K., «MacPherson Strut: Legs to Support the Car», in Northey, Tom, ed. World of Automobiles (London: Orbis, 1974), Volume 11, p. 1235.
