Что такое дизельный автомобиль? Преимущества и недостатки дизеля

Авторы: Владимир Егоров, Андрей Далимаев
Источник: icarbio.ru [1]
8047 0

Что такое дизельный автомобиль?

Дизельный автотранспорт использует двигатель, у которого цикл сгорания не такой как у бензинового мотора.

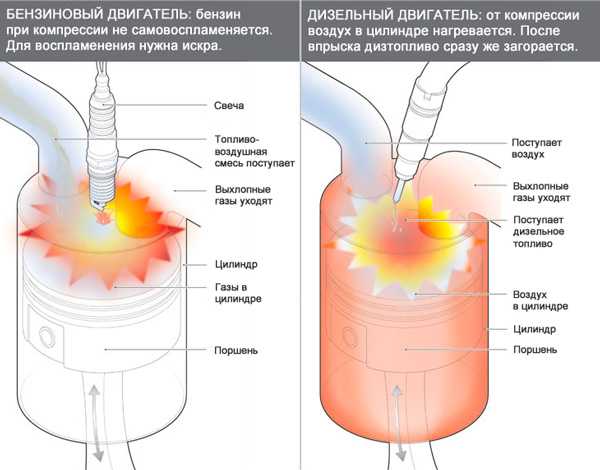

Сравнение дизельного и бензинового двигателей

В бензиновом двигателе, топливо смешивается с воздухом, поступает в цилиндр и воспламеняется свечой зажигания. В дизельном же, воздух нагнетается в цилиндр и сжимается сначала без топлива. Эта компрессия нагревает воздух до такой высокой температуры, что, когда топливо затем впрыскивается в цилиндр, оно воспламеняется.

Используя более высокий уровень компрессии и более высокие температуры сгорания, дизели работают более энергоэффективно. В результате этого, автомобили с дизельным двигателем достигают лучшей экономии топлива, чем их бензиновые аналоги. Кроме того, в литре дизельного топлива примерно на 10 % больше энергии, чем в литре бензина. Эти два фактора помогают современным дизелям достичь примерно на 50 % лучшей топливной экономичности, чем у их бензиновых аналогов. В настоящее время на дизельные транспортные средства приходится почти половина всех продаж новых автомобилей в Европе, и небольшая, но растущая доля рынка в США. В России же в 2009 году доля рынка новых автомобилей занятого дизелем составила всего 5,6 % по данным агентства «Автостат».

Преимущества дизеля

  • Более высокая топливная экономичность (на 20-40 % больше, чем у бензиновых транспортных средств).
  • Дизельные двигатели служат дольше и получают более высокую стоимость при перепродаже.
  • Дизельные двигатели могут использовать в качестве топлива биодизель.
  • Дизель обеспечивает больший крутящий момент; отлично подходит для быстрого разгона и буксировки.
  • Запас хода на одном баке больше.

Недостатки дизеля

  • В России дизтопливо очень низкого качества.
  • Ассортимент моделей с дизельным двигателем невелик.
  • Дизтопливо доступно не на всех автозаправочных станциях.
  • Дизельные транспортные средства, как правило, дороже.
  • Выбросов выхлопных газов оксидов азота и твердых частиц, как правило, больше.
  • Рассматривая преимущества и недостатки дизеля, можно сделать вывод, что последние не являются существенными и могут быть преодолены.

Мечты о дизельном гибриде

«Toyota», «Ford», «Volkswagen», «Peugot» и «Citroën» производят концептуальные автомобили, которые комбинируют дизельный двигатель с гибридной системой. Дизель-гибрид «Citroën C-Metisse», представленный в 2006 году на автосалоне в Париже, изображен ниже. Объединение двух топливосберегающих технологий в одном транспортном средстве может дать феноменальный результат.

Дизель-гибрид «Citroën C-Metisse»

К сожалению, дополнительные затраты на комбинирование дизельного двигателя с гибридной системой обходятся ох как недешево. Большинство аналитиков предсказывают, что дизель-гибрид будет специализированным товаром.

Последнее обновление 21.09.2012
Опубликовано 14.09.2012

Читайте также

  • Потери при газообмене

    Для наполнения цилиндра воздухом необходимо возникновение перепада давлений между цилиндром и внешней средой. Двигатель действует как воздушный насос и на его привод расходуется часть индикаторной мощности двигателя.

Сноски

  1. ↺ В статье использованы материалам сайта hybridcars. Перевод которых выполнил Андрей Далимаев. – Прим. icarbio.ru.

Комментарии

icarbio.ru

Принцип работы турбины на дизельном двигателе

Турбонаддув обязан свои появлением пресловутой немецкой рачительности и практичности во всём. Ещё Рудольфу Дизелю и Готлибу Даймлеру, в конце XIX века, не давал покоя такой вопрос. Как же так: выхлопные газы просто так выбрасываются в трубу, а энергия, которой они обладают, не приносит никакой пользы? Непорядок… В веке двадцать первом, двигатели, оснащённые турбиной, давно перестали быть экзотикой и используются повсеместно, на самой разной технике. Почему турбины получили распространение прежде всего на дизельных двигателях и каков принцип работы этих полезных агрегатов, разберём далее – в строго научно-популярной, но наглядной и понятной каждому форме.

Об истории изобретения и внедрения турбонаддува

Итак, идея «пустить в дело» энергию отработанных выхлопных газов появилась уже вскоре после изобретения и успешных опытов применения двигателей внутреннего сгорания. Немецкие инженеры и первопроходцы автомобиле- и тракторостроения, во главе с Дизелем и Даймлером, провели первые опыты по повышению мощности двигателя и снижению расхода топлива с помощью нагнетания сжатого воздуха от выхлопов.

Готдиб Даймлер выпускал вот такие автомобили, а уже задумывался о внедрении системы турбонаддува

Но первым, кто построил первый эффективно работающий турбокомпрессор, стали не они, а другой инженер – Альфред Бюхи. В 1911 году он получил патент на своё изобретение. Первые турбины были таковы, что использовать их было возможно и целесообразно только на крупных двигателях (например, судовых).

Далее турбокомпрессоры начали использоваться в авиационной промышленности. Начиная с 30-х годов ХХ века, в Соединённых Штатах регулярно запускались в «серию» военные самолёты (как истребители, так и бомбардировщики), бензиновые двигатели которых были оснащены турбонагнетателями. А первая в истории грузовая автомашина с турбированным дизельным мотором была сделана в 1938 году.

В 60-е годы корпорация «Дженерал Моторс» выпустила первые легковые «Шевроле» и «Олдсмобили» с бензиновыми карбюраторными двигателями, оснащёнными турбонаддувом. Надежность тех турбин была невелика, и они быстро исчезли с рынка.

Oldsmobile Jetfire 1962 года – первый серийный автомобиль с турбонаддувом

Мода на турбированные моторы вернулась  на рубеже 70-х/80-х, когда турбонаддув начали широко использовать в создании спортивных и гоночных автомобилей. Приставка «турбо» стала чрезвычайно популярной и превратилась в своеобразный лейбл. В голливудских фильмах тех лет супергерои нажимали на панелях своих суперкаров «магические» кнопки «турбо», и машина уносилась вдаль. В реальной же действительности турбокомпрессоры тех лет ощутимо «тормозили», выдавая существенную задержку реакции. И, кстати, не только не способствовали экономии топлива, а наоборот, увеличивали его расход.

Труженик советских полей – трактор К-701 «Кировец» с турбонаддувом

Первые действительно успешные попытки внедрения турбонаддува в производство автомобильных двигателей серийного производства осуществили в начале 80-х годов «SAAB» и «Mercedes». Этим передовым опытом не замедлили воспользоваться и другие мировые машиностроительные компании.

В Советском Союзе разработка и внедрение в «серию» турбированных двигателей была связана, прежде всего, с развитием производства тяжёлых промышленных и сельскохозяйственных тракторов – «ЧТЗ», «Кировец»; суперсамосвалов «БелАЗ» и т.п. мощной техники.

Почему в итоге турбины получили распространение именно на дизельных, а не бензиновых двигателях? Потому что дизельные моторы имеют гораздо большую степень сжатия воздуха, а их выхлопные газы – более низкую температуру. Соответственно, требования к жаропрочности турбины гораздо меньше, а её стоимость и эффективность использования – гораздо больше.

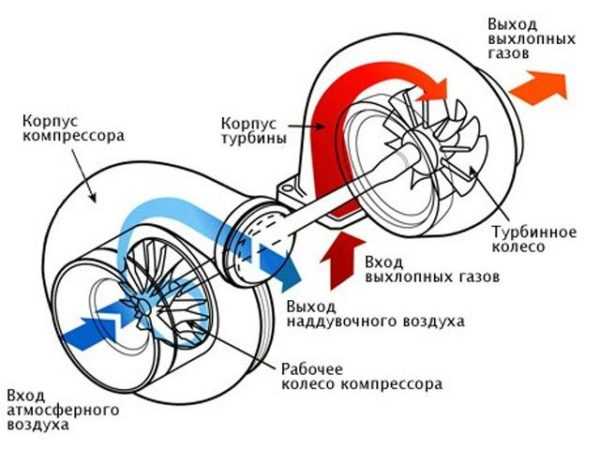

Устройство системы турбонаддува

Система турбонаддува состоит из двух частей: из турбины и турбокомпрессора. Турбина служит для преобразования энергии отработанных газов, а компрессор – непосредственно для подачи многократно сжатого атмосферного воздуха в рабочие полости цилиндров. Главные детали системы – два лопастных колеса, турбинное и компрессорное (так называемые «крыльчатки»). Турбокомпрессор представляет собой технологичный насос для воздуха, приводимый в действие вращением ротора турбины. Единственная его задача – нагнетание сжатого воздуха в цилиндры под давлением.

Чем больше воздуха поступит в камеру сгорания, тем большее количество солярки дизель сможет сжечь за конкретную единицу времени. Результат – существенное увеличение мощности мотора, без необходимости наращивания объёма его цилиндров.

Составные части устройства турбонаддува:

  • корпус компрессора;
  • компрессорное колесо;
  • вал ротора, или ось;
  • корпус турбины;
  • турбинное колесо;
  • корпус подшипников.

Основа системы турбонаддува – это ротор, закреплённый на специальной оси и заключённый в особый жаропрочный корпус. Беспрерывный контакт всех составных частей турбины с чрезвычайно раскалёнными газами определяет необходимость создания как ротора, так и корпуса турбины из специальных жаропрочных металлосплавов.

Крыльчатка и ось турбины вращаются с очень высокой частотой и в противоположных направлениях. Это обеспечивает плотный прижим одного элемента к другому. Поток отработанных газов проникает вначале в выпускной коллектор, откуда попадает в специальный канал, что расположен в корпусе турбо-нагнетателя. Форма его корпуса напоминает панцирь улитки. После прохождения этой «улитки» отработанные газы с разгоном подаются на ротор. Так и обеспечивается поступательное вращение турбины.

Ось турбонагнетателя закреплена на специальных подшипниках скольжения; смазка осуществляется подачей масла из системы смазки моторного отсека. Уплотнительные кольца и прокладки препятствуют утечкам масла, а также прорывам воздуха и отработанных газов, а также их смешиванию. Конечно, полностью исключить попадание выхлопа в сжатый атмосферный воздух не удаётся, но в этом и нет большой необходимости…

Как работает турбина дизельного двигателя

Мощность любого двигателя и производительность его работы зависит от целого ряда причин. А именно: от рабочего объёма цилиндров, от количества подаваемой воздушно-топливной смеси, от эффективности её сгорания, а также от энергетической части топлива. Мощность двигателя возрастает пропорционально росту количества сжигаемого в нём за определённую единицу времени горючего. Но для ускорения сгорания топлива необходимо увеличение запаса сжатого воздуха в рабочих полостях мотора.

То есть, чем больше за единицу времени сжигается горючего, тем большее количество воздуха потребуется «впихнуть» в мотор (не очень красивое слово «впихнуть» здесь, тем не менее, очень хорошо подходит, поскольку сам мотор не справится с забором избыточного количества сжатого воздуха, и фильтры нулевого сопротивления в этом ему не помогут).

В этом, повторимся, и состоит основное назначение турбонаддува – в наращивании подачи воздушно-топливной смеси в камеры сгорания. Это обеспечивается нагнетанием сжатого воздуха в цилиндры, которое происходит под постоянным давлением. Оно происходит вследствие преобразования энергии отработанных газов, проще говоря, из бросовой и утерянной – в полезную. Для этого, прежде чем выхлопные газы должны быть выведены в выхлопную трубу, а далее и, соответственно, в атмосферу, их поток направляется через систему турбокомпрессора.

Этот процесс обеспечивает раскручивание колеса турбины («крыльчатки»), снабжённого специальными лопастями, до 100-150ти тысяч оборотов в минуту. На одном валу с крыльчаткой закреплены и лопасти компрессора, которые нагнетают сжатый воздух в цилиндры двигателя. Полученная от преобразования энергии выхлопных газов сила используется для значительного увеличения давления воздуха. Благодаря чему и появляется возможность впрыскивания в рабочие полости цилиндров гораздо большего количества топлива за фиксированное время. Это даёт значительное увеличение как мощности, так и КПД дизеля.

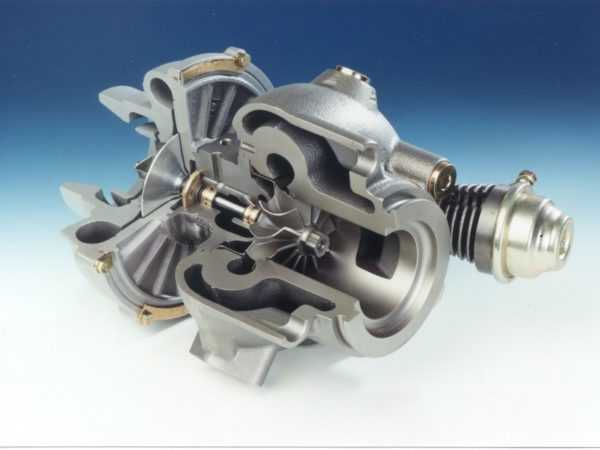

Дизельная турбина в разрезе

Проще говоря, турбосистема содержит две лопастных «крыльчатки», закреплённых на одном общем валу. Но находящихся при этом в отдельных камерах, герметично отделённых друг от друга. Одна из крыльчаток вынуждена вращаться от постоянно поступающих на её лопасти выхлопных газов двигателя. Поскольку вторая крыльчатка с нею жёстко связана, то и она также начинает вращаться, захватывая при этом атмосферный воздух и подавая его в сжатом виде в цилиндры двигателя.

Необходимые дополнения в состав системы турбонаддува: клапаны, интеркулер

Не один десяток лет потребовался инженерам, чтобы создать действительно эффективно работающий турбокомпрессор. Ведь это только в теории всё выглядит гладко: от преобразования энергии отработанных газов можно «вернуть» утерянный процент КПД и значительно увеличить мощность двигателя (например, со ста до ста шестидесяти лошадиных сил). Но на практике подобного почему-то не получалось.

Кроме того, при резком нажатии на акселератор приходилось ждать увеличения оборотов мотора. Оно происходило только через некоторую паузу. Рост давления выхлопных газов, раскрутка турбины и загонку сжатого воздуха происходили не сразу, а постепенно. Данное явление, именуемое «turbolag» («турбояма») никак не удавалось укротить. А справиться с ним получилось, применив два дополнительных клапана: один – для перепускания излишнего воздуха в компрессор через трубопровод из двигательного коллектора. А другой клапан – для отработанных газов. Да и в целом, современные турбины с изменяемой геометрией лопаток даже своей формой уже значительно отличаются от классических турбин второй половины ХХ века.

Дизельный турбокомпрессор «Бош»

Другая проблема, которую пришлось решать при развитии технологий дизельных турбин, состояла в избыточной детонации. Детонация эта возникала из-за резкого увеличения температуры в рабочих полостях цилиндров при нагнетании туда дополнительных масс сжатого воздуха, особенно на завершающей стадии такта. Решать данную проблему в системе призван промежуточный охладитель наддувочного воздуха (интеркулер).

Интеркулер – это не что иное, как радиатор для охлаждения наддувочного воздуха. Кроме снижения детонации, он снижает температуру воздуха ещё и для того, чтоб не снижать его плотность. А это неизбежно во время процесса нагрева от сжатия, и от этого эффективность всей системы в значительной степени падает.

Кроме того, современная система турбонаддува двигателя не обходится без:

  • регулировочного клапана (wastegate). Он служит для поддержания оптимального давления в системе, и для его сброса , при необходимости, в приёмную трубу;
  • перепускного клапана (bypass-valve). Его предназначение – отвод наддувочного воздуха назад во впускные патрубки до турбины, если нужно снизить мощность и дроссельная заслонка закрывается;
  • и/или «стравливающего» клапана (blow-off-valve). Который стравливает наддувочный воздух в атмосферу в том случае, если дроссель закрывается и датчик массового расхода воздуха отсутствует;
  • выпускного коллектора, совместимого с турбокомпрессором;
  • герметичных патрубков: воздушных для подачи воздуха во впуск, и масляных – для охлаждения и смазки турбокомпрессора.

Применение турбонаддува в мировом машиностроении

На дворе двадцать первый век, и никто уже не гонится за тем, чтобы название его легкового автомобиля было с модной в веке ХХ-м приставкой «турбо». Никто и не верит более в «магическую силу турбины» для резкого ускорения автомобиля. Смысл применения и эффективность работы системы турбонаддува всё-таки не в этом.

Вот это «улитка»!

Разумеется, наиболее эффективен турбонаддув при его использовании на двигателях тракторов и тяжёлых грузовиков. Он позволяет добавить мощности и крутящего момента без возникновения перерасхода топлива, что очень важно для экономических показателей эксплуатации техники. Там он и используется. Нашли своё широкое применение турбосистемы также на тепловозных и судовых дизелях. И это наиболее мощные из созданных человеком турбин для дизельного двигателя.





tractorreview.ru

Максимальные обороты дизельного двигателя

Вопросом касательно периодического раскручивания и/или постоянной эксплуатации дизельного двигателя на определенных оборотах часто задаются бывшие владельцы бензиновых авто. Стоит отметить, что понятие максимальных оборотов на дизеле и так называемые низкие обороты моторов на солярке сильно различаются применительно к тому или иному силовому агрегату.

Каждая модель ДВС имеет свои индивидуальные характеристики, которые выражены показателем мощности и крутящего момента. Необходимо также учитывать конструктивные особенности того или иного двигателя, определяющие максимально допустимые обороты дизеля. От моментной и мощностной кривой напрямую будут зависеть оптимальные режимы езды на конкретном моторе.

Для мощного турбодизельного мотора, который ставится на тяжелые грузовики, нормальный режим работы составляет около 1800 об/мин. Малолитражный дизель на легковой автомашине обеспечивает уверенную тягу в диапазоне 2200-2500 об/мин. Вполне очевидно, что и максимальные обороты на этих моторах будут отличаться.

Читайте в этой статье

Обороты на дизеле и бензиновом ДВС

Дизельные двигатели отличаются от бензиновых конструктивно, имеют более высокую степень сжатия и КПД. Главным отличием дизеля является более высокий крутящий момент на низких оборотах, хотя удельная мощность дизеля уступает агрегатам на бензине.

Другими словами, если необходимо осуществить перемещение большой массы, получив при этом хорошую тягу, крутящий момент дизеля является преимуществом. Если главной задачей выступает достижение максимума скорости, для чего потребуется больше мощности на максимальных оборотах, тогда это стихия бензиновых моторов.

Получается, дизельному мотору необходимо раскручиваться гораздо меньше для обеспечения максимума крутящего момента сравнительно с бензиновыми силовыми установками. Благодаря такой особенности дизельные ДВС изначально ставились на технику, для которой высокая скорость движения не являлась главным критерием.

Постепенное развитие технологий и стремление инженеров приблизить дизель по ряду показателей к бензиновому мотору  привели к тому, что мощность дизельных агрегатов существенно увеличилась. Для заметного прироста мощности и крутящего момента одновременно с сохранением экономии дизтоплива конструкторы внедрили множество решений в устройство дизельного двигателя:

  • Система топливоподачи получила непосредственный впрыск солярки в камеру сгорания, сама рабочая камера расположилась в днище поршня;
  • Появился режим предварительного впрыска (подвпрыск) для снижения ударных нагрузок и повышения эффективности сгорания топливно-воздушной смеси в цилиндрах. Дизель стал работать намного менее жестко.
  • Еще одним шагом стало совершенствование механизмов газораспределения, клапанов на цилиндр стало больше.
  • Также существенное увеличение удельной мощности и крутящего момента обеспечила установка турбины на дизельный двигатель. Одной из новейших разработок принято считать турбину с изменяемой геометрией, в которой лопатки турбины могут намного более эффективно взаимодействовать с потоком отработавших газов.

В результате конструктивных доработок дизельные ДВС стали высокооборотистыми, вплотную приблизившись к аналогам на бензине. Однако нужно учитывать и то, что максимальные обороты дизеля все равно меньше по сравнению с ДВС на бензине. Современный дизель с системой Common rail  можно в среднем раскручивать максимум до 4500-4800 тыс. об/мин, в то время как бензиновые агрегаты на легковых автомобилях спокойно выдерживают около 7 тыс. об/мин.

Мощность бензинового мотора нарастает постепенно и достигает пика на высоких оборотах. Дизель выходит на максимум мощности намного раньше, но после выхода уже на средние (применительно к бензиновому ДВС) обороты тяга дизельного мотора заметно слабеет.

Оптимальный диапазон оборотов

Именно по указанным выше причинам дизельные моторы имеют узкий диапазон оборотов. Рабочие обороты дизеля привязаны к пику крутящего момента и составляют 1800-2800 об/мин, а мощность резко снижается после 3800-4000 об/мин.

Эти особенности заставляют корректировать стиль езды на дизеле. То, что для бензина означает езду внатяг, которая возникает при слишком раннем включении повышенной передачи, для простого дизеля является оборотами максимального крутящего момента.

Что касается более оборотистых турбодизелей, стрелку тахометра лучше держать в зоне рабочих оборотов и раньше переключать передачи.

Крутить дизель до максимальных оборотов нет необходимости, так как после выхода за «моментные обороты» дальнейшего уверенного прироста тяги не последует. Более того, высокие обороты дизеля приводят к повышенному износу ЦПГ, перерасходу дизтоплива и дизельного моторного масла.

Читайте также

  • Разнос дизельного двигателя

    Почему двигатель идет в разнос: причины и последствия. Неисправности ТНВД, проблемы с турбонаддувом и моторное масло в камере сгорания. Как заглушить ДВС.

krutimotor.ru

📌 дизель - это... 🎓 Что такое дизель?

  • ДИЗЕЛЬ-Е — ДИЗЕЛЬ ... Первая часть сложных слов со знач. относящийся к дизелю, дизельный, напр. дизель поезд, дизель электроход, дизель мотор. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

  • дизель-... — ДИЗЕЛЬ ... Первая часть сложных слов со относящийся к дизелю, дизельный, напр. дизель поезд, дизель электроход, дизель мотор. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

  • ДИЗЕЛЬ — (Diesel engine) см. Двигатель внутреннего сгорания. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 Дизель двигатель внутреннего сгорания (че …   Морской словарь

  • дизель — ДИЗЕЛЬ, я, м. 1. Дурак, придурок. Полный дизель! Одни дизеля собрались! 2. Дисциплинарный батальон, дисбат, а также солдат, находящийся в дисбате. 2. из арм …   Словарь русского арго

  • ДИЗЕЛЬ — ДИЗЕЛЬ, поршневой двигатель внутреннего сгорания с воспламенением от сжатия. Работает на дизельном топливе, экономичен. Применяется в основном на судах, тепловозах, грузовых автомобилях, тракторах и других сельскохозяйственных машинах, дизельных… …   Современная энциклопедия

  • ДИЗЕЛЬ — поршневой двигатель внутреннего сгорания с воспламенением от сжатия. Работает на дизельном топливе, экономичен. Применяется в основном на судах, тепловозах, грузовых автомобилях, тракторах, дизельных электростанциях. Назван по имени Р. Дизеля …   Большой Энциклопедический словарь

  • ДИЗЕЛЬ — (Diesel) Рудольф (1858 1913), немецкий инженер, изобретатель ДИЗЕЛЬНОГО ДВИГАТЕЛЯ. Разработал, запатентовал и сконструировал этот двигатель на протяжении 1890 х гг. Впоследствии организовал завод по производству двигателей в Аугсбурге (Германия) …   Научно-технический энциклопедический словарь

  • ДИЗЕЛЬ — ДИЗЕЛЬ, дизеля, муж. (тех.). Двигатель внутреннего сгорания, работающий на нефти. (По имени изобретателя, нем. инженера.) Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • ДИЗЕЛЬ — ДИЗЕЛЬ, я, мн. и, ей и (разг.) я, ей, муж. Поршневой двигатель внутреннего сгорания, работающий на жидком топливе. | прил. дизельный, ая, ое. Дизельное топливо. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

  • дизель — сущ., кол во синонимов: 5 • авиадизель (1) • агрегат (34) • газодизель (1) • …   Словарь синонимов

  • дизель — 1) тип движка; 2) авто с дизельным двиглом; 3) блатное название автобуса. EdwART. Словарь автомобильного жаргона, 2009 …   Автомобильный словарь

  • dic.academic.ru

    Кто изобрел дизельный двигатель? Дизель! | Биографии

    Патент

    На основании собственных расчетов Дизель написал небольшую брошюру о принципе работы предлагаемого им двигателя и принес в патентное ведомство заявку на свою идею. Через год заявка была удовлетворена.

    С патентом и брошюрой в руках Дизель принялся искать предприятие для реализации своих замыслов. Наиболее благоприятные условия предложило предприятие Машиненфабрик Аугсбург-Мюнхен, или сокращенно MAN.

    Предприятие обязалось нести все расходы по реализации патента, да еще платить Дизелю чрезвычайно высокую зарплату, пока он проводит испытания, — 800 марок в месяц. MAN приобрел права на производство, но без права переуступать другим.

    Двигатель

    Дизель сразу окунулся в работу. Первоначальная идея была такой: в цилиндры впрыскивают угольную пыль, воспламеняющуюся от тепла сжатия. Двигатель должен работать в соответствии с циклом Карно, то есть у него не будет внешнего охлаждения.

    Уже при первой попытке Дизель обнаружил, что некоторые из его идей практически невыполнимы. Угольная пыль содержала минеральные частицы, оседавшие на поршневых кольцах и приводящие к катастрофическому абразивному износу цилиндров. Отсутствие внешнего охлаждения приводило к заклиниванию поршня в цилиндре.

    Дизель — гений, он сразу же обнаружил недостатки разработки и предложил новый циклический процесс, носящий теперь его имя. Не буду утомлять читателя техническими подробностями, скажу лишь, что уже самый первый двигатель, работавший согласно этому процессу, показал удивительные результаты.

    Профессор Герлах и его ассистенты из Политеха в Мюнхене измерили эффективный коэффициент полезного действия (КПД) дизельного двигателя и получили поразительный результат: эффективный КПД нового двигателя составил почти 27%, в то время как у парового двигателя он был равен 3−5%, а у бензинового двигателя Отто — 10−12%.

    Кроме того, дизельный двигатель работал на более дешевом и труднее воспламеняемом топливе.

    Зенит

    После такого успеха Альфред Нобель приобрел патент на двигатель за 100000 марок. Производители двигателей бросились покупать патент Дизеля. Изобретатель начал буквально купаться в золоте.

    Но именно тогда Дизель разминулся с реальностью. Он достиг зенита своих возможностей и уже не мог сделать ничего лучше. Он создал самую экономичную тепловую машину. И через сто, и через миллиард лет никто не сможет превзойти ее эффективность, поскольку, как показывают теоретические расчеты, цикл Дизеля является наиболее экономичным в тепловых двигателях.

    Именно этого Дизель не захотел понять. Он решил, что всегда будет превосходить всех, что его патенты никогда не перестанут продаваться. Но патент можно в большей или меньшей степени обойти, и в этом случае все развивается по другому сценарию. Никто не крадет идеи Дизеля, но все их усовершенствуют.

    Роберт Бош создает топливный насос, впрыскивающий топливо без использования сжатого воздуха, как это делал Дизель, и процесс невероятно упрощается.

    Метрополитен-Виккерс, огромный военно-промышленный комплекс в Великобритании, создает такие улучшения в конструкции двигателя для кораблей, что тот коренным образом отличается от прототипа, продаваемого компанией Дизеля.

    Каждое улучшение патентуется и становится гораздо более ценным, чем основная идея, патентная защита которой быстро истекает.

    Закат

    Рудольф Дизель дал зеленый свет мощным дизельным двигателям, но заработал ненависть как коллег, инженеров-создателей двигателей, так и наиболее влиятельной силы на то время — угольных компаний.

    За период 1904—1905 годов цена на нефть выросла в 2,5 раза, а доходность увеличилась более чем в 7 раз. Это напрямую повлияло на множество интересов. Наиболее сильно пострадали немецкие промышленники, владевшие самыми большими запасами угля в то время. Германия потеряла свое превосходство над Англией, и Дизель был объявлен виновником этого.

    Промышленники начали подрывную войну против изобретателя: привели его предприятия к банкротству, и он потерял огромную часть своих вложений. Враги пытались уничтожить его и морально, вкладывая огромные средства в пропаганду, утверждая, что он не был отцом своего изобретения, а заимствовал чужие идеи.

    Финансово противники его победили, но Дизелю осталось признание в научном мире, опровергшее клевету против него.

    Солидаризм

    Примерно в то же время Дизель начал заниматься социальными теориями, создал труд «Солидаризм. Естественное экономическое освобождение людей». В нем объясняется возможность возникновения общества, в котором большинство членов будут иметь свой собственный малый бизнес. Такое общество избежит революций, мятежей, беспорядков, жертв и обречено на процветание, думал Дизель. Фото: wikipedia.org

    Эта теория не нашла большой поддержки в бурные годы перед Первой мировой войной и грядущей революцией. На пропаганду своей теории Дизель растратил большую часть денег, полученных в результате изобретения дизельного двигателя.

    Конец

    Таким образом, после нескольких лет изнурительной борьбы Рудольф Дизель зашел в тупик. Надо было выдавать замуж дочь, но денег на приданое не было.

    19 сентября 1913 года он сел на корабль, чтобы поехать в Англию, и исчез. Три дня спустя в Северном море в рыболовные сети попал труп, опознанный как Дизель.

    Убийство? Вряд ли — нет мотивов. Самоубийство? Может быть. Причин предостаточно: полный финансовый крах, огромные неоплаченные обязательства. Тем не менее смерть Рудольфа Дизеля остается одной из самых больших загадок современного мира. Раскроет ли ее кто-либо, мы можем только гадать.

    Может, вы возьметесь?


    Что еще почитать по теме?

    Чьё имя пишут с маленькой буквы?
    Как пощупать «пульс» у дизеля?
    Плюсы и минусы дизеля. Стоит ли выбирать его как опцию при покупке машины?

    shkolazhizni.ru

    Как работает дизельный двигатель автомобиля

    Согласно сложившимся представлениям, дизельные двигатели производят много шума, неприятно пахнут и не дают нужной мощности. Считается, что они пригодны лишь для грузовых автомобилей, фургонов и такси. Возможно, в 1980-х гг. все было так, однако с тех пор ситуация в корне поменялась. Дизельные двигатели и органы управления системами впрыска топлива стали гораздо более совершенными. В 1985г. в Великобритании было продано почти 65 000 автомобилей с дизельными двигателями (примерно 3,5% от общего количества проданных автомобилей). Для сравнения, в 1985г. было продано всего 5380. (данные, вероятно, для рынка США).

    Основные части дизельного двигателя должны быть прочнее, чем части двигателя, работающего на бензине.

    Зажигание. Для зажигания не требуются искры, т.к. смесь воспламеняется под действием компрессии.

    Запальные свечи. Нагревают камеру сгорания при холодном старте.

    Многие дизельные двигатели были созданы на основе бензиновых двигателей, однако их основные детали обладают повышенной прочностью и способны выдерживать высокое давление.

    Топливо попадает в двигатель за счет нагнетательного насоса с дозатором, который обычно прикреплен к боку блока цилиндров.  В системе не используется электрическое зажигание.

    Основным преимуществом дизельных двигателей перед бензиновыми является снижение эксплуатационных расходов. Дизельные двигатели обладают большей эффективностью за счет сильной компрессии и низкой стоимости топлива. Разумеется, цены на дизель могут варьироваться, поэтому автомобиль с дизельным двигателем обойдется вам дорого, если вы живете в регионе с высокими ценами на дизельное топливо. Кроме того, таким автомобилям реже требуется техобслуживание, однако замена масла для них организуется чаще, чем для автомобилей, которые работают на бензине.

    Повышение мощности

    Основным недостатком дизельных двигателей является их малая мощность по сравнению с бензиновыми двигателями равного объема.

    Эту проблему можно решить, просто увеличив объем двигателя, однако зачастую это приводит к значительному утяжелению автомобиля.

    Некоторые производители снабжают свои двигатели турбонагнетателями, чтобы повысить их конкурентоспособность. К примеру, производством турбодизелей занимаются Rover, Mercedes, Audi и VW.

    Как работают дизельные двигатели

    Впуск

    При движении поршня вниз по цилиндру открывается впускной клапан, впускающий воздух.

    Компрессия

    Когда поршень доходит до нижнего основания цилиндра, впускной клапан закрывается. Поршень поднимается, сжимая воздух.

    Зажигание

    Топливо впрыскивается в цилиндр, когда поршень доходит до верхнего основания. При этом топливо воспламеняется и снова приводит поршень в движение.

    Выпуск

    На обратном пути поршень открывает клапан выпуска, и отработанный газ выходит из цилиндра.

    Четырехтактные дизельный и бензиновый двигатели работают по-разному, несмотря на то, что в их состав входят одинаковые компоненты. Основное отличие заключается в способе зажигания топлива и управления получаемой в результате энергией.

    В двигателе, работающем на бензине, смесь воздуха и топлива зажигается от искры. В дизельном двигателе топливо воспламеняется под действием сжатого воздуха. В дизельных двигателях воздух сжимается в среднем в соотношении 1/20, в то время для бензиновых двигателей — это соотношение в среднем равно 1/9. Такое сжатие сильно нагревает воздух до температуры, достаточной для мгновенного воспламенения топлива, поэтому при использовании дизельного двигателя нет нужды в искрах или других способах зажигания.

    Бензиновые двигатели поглощают очень много воздуха за один такт поршня (конкретный объем зависит от степени открытия отверстия дросселя). Дизельные двигатели всегда поглощают один и тот же объем, который зависит от скорости, при этом воздухопровод не оснащен дросселем. Его перекрывает один впускной клапан, а в двигателе отсутствует карбюратор и дисковый затвор.

    Когда поршень достигает нижнего основания цилиндра, впускной клапан открывается. Под действием энергии от других поршней и импульса от махового колеса поршень отправляется к верхнему основанию цилиндра, сжимая воздух примерно в двадцать раз.

    Как только поршень достигает верхнего основания, в камеру сгорания впрыскивается тщательно отмеренный объем дизельного топлива. Нагретый при сжатии воздух мгновенно воспламеняет топливо, которое расширяется при сгорании и снова отправляет поршень вниз, поворачивая коленчатый вал.

    Когда поршень двигается вверх по цилиндру на такте выпуска, выпускной клапан открывается, позволяя отработанным и расширившимся газам выйти в выхлопную трубу. В конце такта выпуска цилиндр снова готов к новой порции свежего воздуха.

    Конструкция дизельного двигателя

    Дизельный и бензиновый двигатель состоят из одинаковых частей, которые выполняют одни и те же функции. Тем не менее, части дизельного двигателя обладают повышенной прочностью, т.к. они призваны выдерживать большую нагрузку.

    Стенки блока дизельного двигателя обычно намного толще стенок блока бензинового двигателя. Они укреплены дополнительными решетками, которые блокируют импульсы. Помимо этого, блок дизельного двигателя эффективно поглощает шумы.

    Поршни, шатуны, валы и крышки корпуса подшипников изготавливаются из самых прочных материалов. Головка цилиндра дизельного двигателя имеет особый вид, связанный с формой форсунок, а также формами камеры сгорания и вихрекамеры.

    Впрыск

    Для плавной и эффективной работы любого двигателя внутреннего сгорания требуется правильная смесь воздуха и топлива. Для дизельных двигателей эта проблема особенно актуальна, т.к. воздух и топливо подаются в разное время, смешиваясь внутри цилиндров.

    Впрыск топлива в двигатель может быть прямым и непрямым. По сложившейся традиции чаще используется непрямой впрыск, т.к. он позволяет создавать вихревые потоки, которые смешивают топливо и сжатый воздух в камере сгорания.

    Прямой впрыск

    При прямом впрыске топливо опадает прямо в камеру сгорания, расположенную в головке поршня. Такая форма камеры не позволяет смешивать воздух с топливом и поджигать получившуюся смесь без жесткого стука, характерного для дизельных двигателей.

    В двигателе с непрямым впрыском обычно присутствует небольшая спиральная вихрекамера (форкамера). Перед попаданием в камеру сгорания топливо проходит через вихрекамеру, и в нем образуются вихревые потоки, обеспечивающие лучшее смешивание с воздухом.

    Недостатком такого подхода является то, что вихрекамера становится частью камеры сгорания, а значит, вся конструкция приобретает неправильную форму, вызывает проблемы при сгорании и негативно влияет на эффективность работы двигателя.

    Непрямой впрыск

    При непрямом впрыскивании топливо попадает в небольшую форкамеру, а оттуда - в камеру сгорания. В результате конструкция приобретает неправильную форму.

    Двигатель с прямым впрыском не оборудован вихрекамерой, и топливо прямиком попадает в камеру сгорания. При проектировании камер сгорания в головке поршня инженеры должны уделять особое внимание их форме, чтобы обеспечить достаточную силу вихрей.

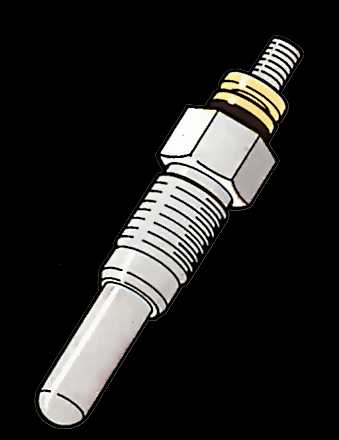

    Запальные свечи

    Чтобы разогреть головку блока цилиндров и блок цилиндров перед холодным стартом, в дизельных двигателях используются запальные свечи. Короткие и широкие свечи являются составной частью электросистемы автомобиля. При включении питания элементы в свечах очень быстро нагреваются.

    Запальные свечи включаются при особом повороте колонки рулевого управления или с помощью отдельного переключателя. В последних моделях свечи выключаются автоматически, как только двигатель разогревается и разгоняется до скорости, превышающей скорость холостого хода.

    Управление скоростью

    В отличие от бензиновых двигателей, в дизельных двигателях отсутствует дроссель, поэтому объем потребляемого ими воздуха остается неизменным. Частота вращения двигателя определяется только объемами топлива, впрыскиваемого в камеру сгорания. Чем больше топлива, тем больше энергии выделяется при сгорании.

    Педаль газа подключена к датчику в система зажигания, а не к дросселю, как в автомобилях, которые работают на бензине.

    Для остановки дизельного двигателя по-прежнему необходимо повернуть ключ зажигания. В бензиновом двигателе при этом исчезает искра, а в дизельном - отключается соленоид, отвечающий за подачу топлива в насос. После этого двигатель расходует оставшееся в нем топливо и останавливается. По факту, дизельные двигатели останавливаются быстрее, чем бензиновые, потому что высокое давление сильно замедляет ход.

    Как заводится дизельный двигатель

    Дизельные двигатели, подобно бензиновым, заводятся при включении электромотора, запускающего цикл сжатия и воспламенения. Тем не менее, при низкой температуре дизельные двигатели заводятся с трудом, потому что сжатый воздух не разогревается до температуры, необходимой для воспламенения топлива.

    Для решения этой проблемы производители изготавливают запальные свечи. Запальные свечи представляют собой питаемые от батареи электроотопители, которые включаются за несколько секунд до запуска двигателя.

    Дизельное топливо

    Топливо, используемое в дизельных двигателях, сильно отличается от бензина. Оно не проходит очистку, а потому представляет собой вязкую тяжелую жидкость, которая испаряется довольно медленно. Благодаря этим физическим свойствам дизельное топливо иногда называют дизельным маслом или мазутом.  В сервисных центрах и на заправках автомобили, работающие на дизельном топливе, часто называют дервами (от diesel-engined road vehicles).

    В холодную погоду дизельное топливо быстро густеет или даже замерзает. Кроме того, в нем содержится небольшое количество воды, которая также может замерзнуть. Все виды топлива поглощают из атмосферы воду. Более того, она нередко проникает в подземные резервуары. Допустимое содержание воды в дизельном топливе - 0,00005-0,00006%, т.е. четверть стакана воды на 40 литров топлива.

    Лед или водяная пробка может заблокировать топливопроводы и форсунки, что делает невозможной работу двигателя. Именно поэтому в холодную погоду можно увидеть водителей, которые пытаются подогреть топливопровод с помощью паяльника.

    В качестве превентивной меры можно возить с собой дополнительный бак, однако современные производители уже добавляют в топливо примеси, которые позволяют использовать его при температуре выше -12-15°C.

    17koles.ru

    Чем дизельный двигатель отличается от бензинового

    Споры между приверженцами дизельных и бензиновых двигателей не утихают уже очень долго. Но нельзя отдать предпочтение тому или иному устройству – у каждого есть свои преимущества и, конечно же, присущие ДВС недостатки, а оптимальный выбор будет зависеть от конкретных условий эксплуатации и личных предпочтений владельца. В настоящее время многие производители автомобилей снабжают одни и те же модели как бензиновым, так и дизельным двигателем, чтобы был выбор для приверженцев обеих разновидностей агрегатов.

    Основные отличия дизельного и бензинового двигателей

    Принцип работы. Чтобы понять, чем дизельный двигатель отличается от бензинового, в первую очередь, необходимо разобраться в принципах их работы.

    • Бензиновый двигатель. Во впускном коллекторе формируется смесь воздуха и топлива, после чего он подается в камеру сгорания. В самом конце такта сжатия происходит окончательное смешивание топливовоздушной смеси и последующее ее равномерное распределение по всему объему цилиндра. В результате сжатия смесь нагревается примерно до 500 °С, после чего происходит ее воспламенение с помощью свечи.
    • Дизельный двигатель. Образование топливовоздушной смеси в дизельной установке происходит значительно быстрее. В цилиндре дизельного ДВС сжимается только воздух, который нагревается при этом до 900°С. Топливо подается в камеру отдельно. Мелкие капли солярки быстро испаряются и смешиваются с воздухом. Благодаря более высокой температуре, такая смесь самовоспламеняется и не нуждается в дополнительной искре.

    Мощность и экономичность. Исторически сложилось мнение, что использование дизельного топлива намного экономичнее, чем бензина. Сейчас это верно лишь отчасти, так как стоимость дизельного топлива практически стала равна стоимости бензина.

    Тем не менее, благодаря более эффективному сгоранию рабочей смеси, расход топлива в дизельном двигателе примерно на 15-20% ниже. Такое показание достигается за счет того, что степень сжатия топливовоздушной смеси в дизельной установке почти в 2 раза выше.

    Бензиновые двигатели, в свою очередь, обладают большей производительностью. Например, Mercedes-Benz W124 E 200 D в дизельной версии имеет всего 75 л.с., в то время как его бензиновый оппонент может похвастаться почти в два раза превосходящей мощностью, которая составляет 136 л.с.

    Однако следует заметить, что сравнительно небольшая мощность дизельных устройств с лихвой компенсируется ровной тягой на любых оборотах, что не под силу бензиновым двигателям.

    Экологичность. Из-за высокой экологичности, автомобили с установленными в них дизельными двигателями пользуются повышенным спросом в США, а также и в странах Европы. Выхлопные газы дизельных установок выделяют в воздух гораздо меньше оксида углерода и других агрессивных соединений, вызывающих кислотные дожди и прочие экологические проблемы.

    Основные преимущества и недостатки бензинового и дизельного двигателей:

    Использование дизельных двигателей имеет ряд преимуществ:

    • более высокий КПД, и, как следствие, повышенная экономичность;
    • цена на топливо несколько ниже;
    • высокая долговечность;
    • экологичность;
    • в качестве смазочного материала выступает сама солярка;
    • благодаря отсутствию системы зажигания, двигателю не страшно попадание воды;

    В то же время у дизельных установок есть и свои недостатки:

    • большая масса двигателя;
    • топливная система крайне чувствительна к некачественному топливу;
    • техническое обслуживание необходимо проводить чаще;
    • для запуска требуется аккумулятор большей емкости;
    • плохая устойчивость к морозам;
    • повышенный шум и вибрации;
    • сложность и дороговизна технического обслуживания;
    • не выносит повышенных оборотов и скоростей.

    Как и дизельные, бензиновые двигатели имеют свои плюсы:

    • морозоустойчивость;
    • относительная дешевизна и простота технического обслуживания;
    • высокая мощность;
    • низкий уровень шума;
    • не требователен к качеству топлива;
    • легко переносит работу на очень высоких оборотах.

    К недостаткам бензиновых устройств относятся:

    • повышенный расход топлива;
    • более быстрый износ;
    • хорошее тяговое усилие только на определенных оборотах.

    Похожие статьи

    avtonov.com

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
