Рулевое управление (руль) на ВАЗ 2107: устройство, ремонт, ТО

Классические модели Волжского автозавода отличаются высокой надежностью. Рулевой механизм автомобиля ВАЗ 2107 имеет сложное устройство и обеспечивает надежное управление в разных дорожных условиях. В процессе модернизации машины была разработана и установлена травмобезопасная колонка с составным валом. Размер установленного на ней руля позволяет водителю легко совершать маневры. Полный поворот колеса от упора и до упора – 3,5 оборота. Рулевая колонка передает усилие на привод через составной вал.

Механизм рулевой автомобиля ВАЗ 2107 достаточно информативен, в тоже время не утомляет и не усложняет управление машиной. Несколько затруднен поворот руля (несмотря на довольно большой диаметр) на стоянке, однако после начала движения сопротивление значительно ослабевает. У исправного рулевого механизма есть небольшой люфт, предельное значение которого определено правилами дорожного движения и руководством по эксплуатации. Система тяг и большое количество деталей в редукторе обуславливают это явление. В целом рулевое на семерке довольно надежное.

Устройство механизма рулевого и принцип действия

Система управления на ВАЗ 2107 по многим деталям унифицирована с первой моделью. Устройство и конструкция рулевого управления претерпели лишь небольшие изменения, в его состав входят:

механизм, передающий усилие от водителя на исполнительную часть;
привод рулевой непосредственно осуществляет поворот колес на требуемый угол.

Механизм рулевого управления в свою очередь состоит из следующих деталей и узлов:

вал составной с карданной передачей;
руль, (диаметр 520 мм) точнее колесо рулевое с колонкой;
редуктор червячный.

Система включает в себя такие элементы;

сошка;
средняя и две боковые тяги и шарнирами шаровыми;
рычаг маятниковый;
рычаги поворотные.

Наружные тяги состоят из двух частей, позволяющих изменять их размер для регулировки угла схождения.

Схема рулевого управления

Работа системы в целом выглядит следующим образом: водитель вращает руль, размер которого позволяет выполнять это действие с небольшим усилием. Через составной вал в действие приводится червячный редуктор, понижающий число оборотов. Рулевой механизм автомобиля ВАЗ 2107 смазывается маслом ТАД-17, заправленным в редуктор. Вращение червячной шестерни вызывает перемещение двухгребневого ролика, что вызывает поворот вторичного вала.

Сошка, насаженная на него, поворачивается и увлекает за собой систему тяг. Эти детали воздействуют на рычаги и осуществляют синхронный поворот колес на заданный угол. Руль, который имеет удобный для водителя размер, в средней части имеет панель включения звукового сигнала. Устройство рулевого управления автомобиля ВАЗ 2107 имеет достаточно большой ресурс при правильном и своевременном выполнении регламентных работ.

Техническое обслуживание и ремонт

Автомашина ВАЗ 2107 имеет довольно надежное рулевое управление, система проверена годами эксплуатации. Диаметр рулевого колеса подобран удачно, его размер позволяет минимизировать нагрузку на водителя при управлении автомобилем. Оборудование нуждается в периодическом осмотре и обслуживании:

Механизм при проведении ТО тщательно осматривается на предмет увеличения люфта и повышения износа шаровых шарниров. Руль, размер которого оптимальный, поворачивается из стороны в сторону. Отсутствие реакции со стороны колес при отклонении колеса от начального положения более чем на 5 градусов свидетельствует о значительном износе.
Масло в картере червячного редуктора меняется через каждые 60 тыс. км пробега. Устройство проверяется на отсутствие течей эксплуатационной жидкости через сальники.
Рычаг маятниковый рулевого управления автомобиля ВАЗ 2107 осматривается при медленном повороте руля из стороны в сторону. Перемещения деталей в вертикальной плоскости не допустимы.

Любые неисправности рулевого подлежат немедленному устранению: механизм и привод частично демонтируются. Производится дефектация деталей, вся рулевая система проверяется с особой тщательностью. Узлы со следами значительной выработки подлежат замене.

Оплетка на руль ваз 2110

Оплетка на руль с AliExpress — Лада 2110, 1.6 л., 2005 года на DRIVE2

Пришла наконец-то долгожданная посылка с AliExpress — оплетка на руль. Заказывал специально черную с черными нитками, так как салон хочу сделать в черных тонах с несколькими синими вставками, которые будут в тканевых вставках на люксовых дверных картах, но это отдельная тема.
Итак, получив товар несказанно обрадовался материалу. Очень приятных на ощупь, мягкий и не скользит в руках. Нитка оказалась длинная и прочная, что очень немаловажно.

Полный размер

Когда наступили выходных с утра пораньше сел в машинку и начал натягивать оплетку.

Полный размер

Проблем с сшитием оплетки не было. Сшивать легко, ничего протыкать не нужно, кроме моментов, когда нужно спрятать узелок нитки и в местах где спицы руля, тут нужно материал прошить насквозь, чтобы натяжение материала было больше. Так же не стоит забывать что стяжки необходимо периодически натягивать, нитка достаточно скользкая и часто уходит обратно, так что чаще натягивайте те места, где уже прошили.

Полный размер

В конце, когда нужно будет делать последнюю стяжку сделайте несколько узелков, обрежте, а нитку слегка подпалите. Нитка поплавится слегка и уже никуда не денется. В какой-то момент я подумал, что нитки не хватит, однако осталось ее сантиметров 15, так что переживать на эту тему не стоит.

Полный размер

После проделанной работы стало очень приятно держать в руке руль, приятный на ощупь кожзам не доставляет никакой раздражительности от мысли что может рука соскользнать и поворачивать стало легче, а так же руль став толще начал приносить реальное удовольствие от езды.

Полный размер

Цена вопроса: 150 ₽ Пробег: 230 000 км

Оплетка на руль. Размеры, виды и особенности.

Все оплетки на руль разделяются производителями по размерам. Это одна из главных характеристик на ровне с материалом из которого она изготовлена, а также способа крепления непосредственно на рулевое колесо.

Размер оплетки руля 2110 (размер руля)

Автомобили ВАЗ 2110, ВАЗ 2111 и ВАЗ 2112 — размер рулевого колеса составляет 38 см, соответственно необходимо приобрести оплетку размера М (37-38 см)

размер оплетки руля 2110

Размер оплетки руля Нива (размер руля)

Руль Нивы немного отличается размерами от остальных автомобилей выпускаемых ВАЗ. Диаметр руля составляет 40 см, что соответствует размеру L.

размер оплетки руля нива

Размер оплетки руля Газель (размер руля)

У самого популярного отечественного бизнес-транспорта размер рулевого колеса еще больше, чем у легковых автомобилей. А соответственно для них подходит оплетка размером XL

ГАЗель оплетка руля

Оплетка на руль Логан размер (размер руля)

Одна из самых народных иномарок имеет размер рулевого колеса 38 см, а соответственно для него подойдет размер — М.

Оплетка на руль Логан размер

Оплетка на гранту размер (размер руля)

Как и большинство легковых автомобилей ВАЗ 2190 «Гранта» и модификации оснащаются рулевым колесом диаметр которого равен 38 см. Соответственно размер подходящей оплетки — М.

Гранта размер оплетки

Оплетка на руль размеры Приоры (размер руля)

«Приора» как и почти все легковые автомобили оснащаются рулевыми колесам с диаметром 38 см. Приобретая размер М, автолюбитель делает правильный выбор.

оплетка руля приоры размеры

Оплетка на руль Солярис размер (размер руля)

На большинстве легковых иномарок установлено рулевое колесо диаметром 38 сантиметров, что соответствует размеру — М.

Оплетка на Солярис размер

Таблица размеров оплеток на руль

Аббревиатура размера	Размер в сантиметрах	Представители (некоторые)
S	35-37	Модифицированные/тюнингованные рули (спорт), тавия, ОКА
M	37-38	Большинство иномарок (легковых и кроссоверов), ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115
L	39-40	ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВОЛГА, ВАЗ НИВА, НИВА ШЕВРОЛЕ
XL	42-43	Газель, УАЗ, УАЗ «Patriot»
XXL	47	Большинство импортных грузовиков
XXXL	49	КАМАЗ, МАЗ, БелАЗ

Для чего нужна оплетка на руль

Оплетка для руля один из самых популярных и весьма распространенных аксессуаров для автомобиля. Причина использования данного аксессуара очень много:

Сохранение внешнего вида салона авто, ведь рулевое колесо один из самых заметных элементов в салоне машины.

Желание привнести эстетики и обновление внешнего вида «замылившего глаз» салона. Особенно это актуально в автомобилях где производители поскупились на изыски в дизайне салона.
Желание сделать вождение более комфортным. В теплое время года даже ладони покрытые потом не будут по нему проскальзывать, что позволяет усилить хват и чувствовать себя более уверенно на дороге. Помимо этого, увеличенный диаметр за счет оплетки или чехла и это также имеет не очевидное практическое значение: слишком тонкий руль небольшого диаметра особенно на поворотах может проскальзывать в руках. Толстое рулевое колесо, напротив жёсткой и плотной поверхностью приятнее держать в руках.
Практическое применение. Оплетка руля играет роль своеобразного чехла. Который защищает рулевое колесо от воздействий солнечных лучей, излишне сухого воздуха и перепадов температуры.
В подержанных авто он также скрывает дефекты рулевого колеса появившиеся с течением времени.

Какую оплетку на руль выбрать?

Материал исполнения — Современный рынок насыщен огромным количеством разнообразных оплеток на руль, отличающихся по материалам исполнения. Чаще всего материалом служит — натуральная или ЭКО (кожаный заменитель) кожа, велюр, резина и поролон. Каждый пользователь сможет выбрать для себя модель по вкусу. Для молодой девушки подойдет поролоновая или меховая оплетка яркой расцветки. Мужчины сделают выбор в сторону нестареющей классики из кожи с минимумом украшений и деталей.

Относительно качества, несомненный лидер среди материалов — кожа (при должном уходе может прослужить весь срок эксплуатации автомобиля). затем идут оплетки их ЭКО-кожи — для них очень губительно воздействие солнечного света и перепад температур (срок службы три — четыре года). Самыми хрупкими и недолговечными являются оплетки из ткани с поролоновыми вставками, ткань помимо температурных условий очень чувствительна к физическому воздействию, как и поролон в подушечках.

Виды оплеток на руль.

Чехлы — не требуют для фиксации на руле дополнительных действий кроме непосредственно надевания. Полное надевание не займет больше 20 минут при условии, что покупатель- автовладелец ни чего не напутал с размером.

Плюсы данного вида:

Богатый выбор моделей всех форм, моделей, цветов и оттенков. Быстрота и легкость монтажа. Разберется даже абсолютны новичке.

Минусы данного вида:

Эстетически хоть руль и становится более привлекательным, все же присутствует некоторая «недоделанность». Постоянное физическое воздействие на чехол приводит к тому, что оплетка начинает растягиваться. Тем самым со временем, оплетка начнет не плотно сидеть на рулевом колесе, что в свою очередь приведет к проскальзыванию. А это доставляет весьма большие неудобства при вождении.

надеть чехол на руль

Чехлы обшивки — своего рода «новая кожа», в своей подгруппе делятся на два вида по типу непосредственного крепления. При помощи шнурка или специальной нити. Более продвинутая вариация оплетки, своего рода это — перетяжка руля.

Плюсы данного вида:

Эстетическая — позволяет получить отличный результат, хорошо перетянутый руль, будет радовать глаз и идеально впишется в интерьер. Плотно прилегает к рулю, не страшны проскальзывания. Долговечна.

Минус — сложность монтажа, необходимо затратить большое количество времени и обладать некоторым умением в шитья. Для получения идеального результата, может потребоваться демонтаж руля.

Мы в соцсетях — vk и Fb

Оплетка на руль «made in china» — Лада 2110, 1.6 л., 2008 года на DRIVE2

Цель была немножко освежить салон. На сей раз руль. Чехлы которые продают никогда не одел бы, ужасно смотрится да и шнуровка как на берцах. Руль от таких массивнее смотрится(((
Заказал себе с алиекспресса, Оплетку «дермантин перфорированный» за 1,89 $. Приехало чуть меньше трех недель. В комплекте оплетка, нитка и тупая игла )))

Полный размер

посылка с Китая

Сразу что хотелось, то примерять на руль

Полный размер

примерка

Посадил на руль с трудом, села просто идеально! Нигде ничего не торчит, такое чувство что китайцы сшили по макету ВАЗовского руля)))
Красной ниткой не захотел переплетать, уж очень кричало б в глаза, да и шов непонятный получился
Не долго думая снял руль и побежал домой, в гараже темновато и холодно, всего +10 (

Полный размер

и начили…

Взял черную капроновую нитку метра 2 и поехали… не спеша иголкой махая (плел в первый раз в жизни)
Демонтаж, плетение, монтаж заняло чуть ли не три часа, терпения хватило))) потому что получалось)

В общем работой и результатом довольный. Думаю что пару лет прослужит))) Руль теперь стало намного приятнее держать в руках. Он стал чуточку потолще, мягче и теплее))) Рулю второй день, одно удовольствие

П.С. спустя 2 года

Прослужила китайская «хрень» ровно 2 года, зимой потрескалась, а летом в жару облезать начала))) долго не думая заказ уже КОЖУ
в таком же исполнение за 7,07$ (по акции)

Полный размер

Цена вопроса: $2

Оплетка на руль «Кожа рулит» — Лада 2112, 1.

8 л., 2005 года на DRIVE2

Полный размер

Упаковка

Всем привет! Установил купленную ранее кожаную оплетку для руля. Заказывал на сайте «Кожа рулит» для калино руля, по моему заказу ее прошили красной ниткой ( если нужен нестандартный цвет нити нужно указать в коментарии к заказу, будет дольше на две недели), там много оплеток на различные авто. В коробке есть все что нужно: подробное описание работы, нитка и иголка, нитка даже осталась еще. Качество изделия очень понравилось. Сам процесс не сложен, снимаем руль ( головка 24), замачиваем оплетку в теплой воде на час, пока замачивалась я немного починил руль: он сверху оторвался от обода, я сделал ему иньекции супер клея через шприц.

Полный размер

Закачиваю клей

Будьте внимательны, игла должна попасть в пустоту где руль отошел от основания, если глубоко воткнуть то клей попадет поры и потом будет шишка на ободе. Далее достаем оплетку, немного отжимаем, натягиваем на руль, ищем центр руля, там полоска, там и будет стык, а дальше шнуруем по схеме из мануала. Шов я выбрал макраме то есть вдеваем нить в стежки через один, производитель рекомендует шов спортивный т к он плотней стянет оплетку. На работу у меня ушло 1,5 часа и литр пота)), потом разгладил все неровности и оставил сушится до утра. Утром поставил руль в машину, выглядит супер и на ощупь очень приятный. Теперь руль гармонирует с рычагом кпп и ручника! Всем пока и ровных дорог!

Полный размер

В машине

Полный размер

Рычаги тоже со строчкой

Полный размер

Калино-руль с подогревом в коже на ВАЗ 2110 — Сообщество «Кулибин Club» на DRIVE2

Всем привет!
Решил поделиться с кулибиными и не только, как я делал руль с подогревом.
И так Клино-руль и термо-реле в руках:
Убрано кусачками всё лишнее: кронштейны и клеммы, припаяны провода, минимум 1,5 квадрата. В руле пассатижами проделано посадочное место, остальное выковыряно. Отверстие для проводов проделано надфилем, материал руля мягкий.
Восстановлен руль, отверстие ошибочно было проделано чуть больше нужного. Канцелярским ножом сделаны пазы (по усмотрению, зависит от конфигурации будущего чехла). Заведен питающий кабель, сделано кольцо и пропаяны стыки. Далее аккуратно прорезаны канавки до спиц, куда вложены провода. В спицах, тем же надфилем, продырявлены отверстия. Провода перетянуты внутрь руля.
Для организации обогрева использовал карбоновую ленту шириной 2 см., которую вытянул из настенного обогревателя (картины), получилось три полосы на каждую зону. Обогрев делался только под руки и верхнюю часть. Просвет, который остался заклеен тряпичной изолентой до высоты карбона, приблизительно 0,5 мм. Одна из лент наложена непосредственно на термореле.
Карбон наклеен на руль клеем типа «Момент», в моём случае более дорогостоящий. Клей наносим на всю поверхность, где будет лента, за исключением контактных колец из провода. Тут оставляем запас, чтобы потом поверх затянуть еще одним кольцом. Затянув и пропаяв стыки, создав контакт между клеммами-кольцами и карбоном, отрезаем ненужный карбон. Для ровной поверхности все неровности заклеиваем тряпичной изолентой.
Прорези которые остались, не заклеиваем, в них будут заходить швы от чехла.
Далее все обмотано «фум» лентой, нижняя часть (на которую не накладывал карбоновую ленту) утолщена тряпичной изолентой. Наматывалось виток в виток, для достижения одинаковой толщины всего руля. Сверху опять же «фум» лента.
Проверка работоспособности: руль нагревается до нужной температуры секунд за 10-15, далее идет срабатывание термореле, остывает — включается, потребление получилось 10А.
Принципы изготовления лекал и перетяжка взяты и многих постов интернетного простора. Здесь перманентным маркером закрашена «фум» лента во избежание просвечивания белого цвета сквозь перфорацию в коже.
Для включения подогрева руля используется доработанная кнопка рециркуляции (двухцветое свечение диодами через реле). Без габаритов (выключено — не горит, включено — красный), с габаритами (выключено — синяя подсветка, включено — синий переключается на красный).
Схема подключения подогрева руля следующая:
Перед установкой руля нужно заменить штатный рулевой вал на вал от Лада Калина. Затем проложить кабель через вал, расположив его так, чтобы он не перетирался.
Затем установить сам руль и кнопку по схеме.
Были ньансы в проводе но пока все работает.
Более подробно в БЖ.

Оплетка руля ваз 2110 размер

Оплетка на руль с AliExpress — Лада 2110, 1.6 л., 2005 года на DRIVE2

Пришла наконец-то долгожданная посылка с AliExpress — оплетка на руль. Заказывал специально черную с черными нитками, так как салон хочу сделать в черных тонах с несколькими синими вставками, которые будут в тканевых вставках на люксовых дверных картах, но это отдельная тема.Итак, получив товар несказанно обрадовался материалу. Очень приятных на ощупь, мягкий и не скользит в руках. Нитка оказалась длинная и прочная, что очень немаловажно.

Когда наступили выходных с утра пораньше сел в машинку и начал натягивать оплетку.

Цена вопроса: 150 ₽ Пробег: 230000 км

Как выбрать оплетку на руль? Подбираем хорошую оплетку на руль.

От удобства руля во многом зависит комфорт и безопасность движения. Автопроизводители в проектировании и изготовлении рулевых колес для своих автомобилей руководствуются простыми правилами: руль должен быть максимально унифицирован под среднестатистического водителя и соответствовать всем установленным нормам. Но каждый водитель по своим критериям оценивает удобство рулевого колеса. Поэтому сегодня большим спросом пользуются оплетки для руля, которые помогают персонализировать рулевое колесо под нужды каждого отдельно взятого водителя. О том, как подобрать оплетку на руль, мы расскажем в данной статье и постараемся кратко и без навязывания личного мнения рассказать об основных критериях, по которым следует подходить к выбору оплетки.

Содержание:

Разновидности материалов для оплеток на руль

Сегодня на рынках России представлено огромное количество оплеток на руль самого разнообразного дизайна и качества. Есть даже оплетки ручной работы, так сказать, дизайнерские варианты, которые не попадают под общую классификацию.

Одним из главных моментов в вопросе, как выбрать оплетку на руль, является подбор подходящего материала, из которого изготовлена оплетка. Рассмотрим наиболее распространенные материалы:

Кожа. Считается самым дорогим и долговечным материалом. Действительно, кожаная оплетка прослужит относительно долго, не теряя своих качеств. Однако есть и минусы у этого материала: кожа в зимнее время становится довольно холодной. Поэтому без предварительного прогрева салона или использования перчаток комфортно управлять автомобилем вряд ли получится.
Дерматин, кожзам или другой недорогой материал. Здесь многое зависит от качества изготовления оплетки, надежности прошивки и склейки, а также дополнительных усиливающих и декоративных вставок. Зачастую дерматиновые оплетки служат не более двух лет активной эксплуатации авто. После этого срока их внешний вид и структура безвозвратно теряются.
Ткань или плюш. Этот материал играет скорее декоративную роль, чем практическую.
Главное преимущество — комфортная езда в мороз. Материалы на тканевой основе в зимнее время согревают руки. Основной минус — быстрое загрязнение и потеря привлекательного внешнего вида. Не подходит для агрессивной или спортивной езды.
Каучуковый материал с поролоновыми или кожаными вставками. Интересная компоновка, которая полюбилась многим водителям. Отличается податливостью поролона, который принимает форму рук, и эластичностью. Это многими водителями отмечается как весьма удобная особенность.

Каждый из этих материалов создан для своей целевой аудитории и имеет свои преимущества и недостатки. Однозначно утверждать, что какой-то материла лучше, а другой — хуже, нельзя. Все зависит от свойств и долговечности, которая требуется для конечного потребителя.

Как подобрать оплетку на руль: основные модели

Существуют два принципиально отличающихся типа оплеток: в виде чехла или зашнуровываемой оплетки.

Чехол — наиболее простой и распространенный вариант. Продается сразу в форме руля с картонной вставкой, поддерживающей геометрию. Это очень удобно, если неизвестен размер рулевого колеса: можно просто приложить оплетку в упаковке к рулю и удостоверится, подходит она или нет. Такая модель надевается на руль приложением легкого усилия за несколько секунд; это считается основным преимуществом. Важно: оплетку в виде чехла необходимо подбирать строго по размерам руля. Если размер оплетки будет больше необходимого, то возможно ее проскальзывание при вращении, что опасно. Оплетку меньшего диаметра можно повредить при надевании на руль. А в некоторых случаях надеть ее вообще не представляется возможным.

Зашнуровываемые варианты оплеток имеют два подтипа. Один зашивается при помощи иголки и нити, второй крепится на руле шнурком. Основной недостаток — довольно длительный процесс установки оплетки на руль. Также необходимы некоторые навыки и сноровка, чтобы правильно и без повреждений зашнуровать оплетку. Но главное преимущество — более эстетичный вид и удобство использования.

Как выбрать оплетку на руль нужного размера

Большинство промышленно выпускаемых оплеток на руль имеют классификацию, которая определяет их размеры. Эта классификация касается, в первую очередь, диаметра руля. Она приведена в таблице ниже.

Обозначение	Диаметр руля (см)	Область применения
S	35–37	Малолитражные автомобили (Nissan Micra, Daewoo Matiz, Toyota Yaris)
M	37–39	Автомобили среднего класса (более 90% автомобилей имеют именно этот диаметр руля)
L	39–41	Крупногабаритные легковые автомобили премиум-класса, а также Волга и ВАЗы 2101–2107)
XL	41–43	Небольшие коммерческие грузовики и внедорожники (ГАЗели, УАЗы и др.)
XXL	43–45	Среднеразмерные грузовики и спецтехника
XXXL	45–47	Большие грузовики и спецтехника

Второй параметр — это диаметр сечения рулевого колеса. Здесь размеры колеблются в среднем от 25 до 40 см.

В России существует ГОСТ, согласно которому толщина руля с оплеткой или без нее не должна превышать 40 см. Сегодня есть множество тонкостей, которые регулируют применение тех или иных автомобильных аксессуаров и прочих приспособлений. Эти правила постоянно меняются. Например, недавно в закон, касающийся перевозки пассажиров, были внесены поправки, которые с июня 2017 года четко регулируют, считается ли бустер детским креслом и в каких ситуациях его использование допустимо.

Для приобретения оплетки подходящих параметров желательно сделать замеры или узнать информацию о геометрических параметрах руля из достоверных источников, например, из руководства по эксплуатации. Замеры же можно произвести обычной рулеткой или мерной лентой. А большой выбор оплеток для руля на любой вкус вы всегда найдёте в каталоге интернет-магазина Topdetal.ru!

Перетяжка руля ВАЗ 2110

Вот дошла очередь и до очередного элемента салона, который можно перетянуть.

Кожаный руль всегда считался удобной и престижной деталью, которая здорово украшает интерьер салона автомобиля. Рассмотрим варианты перетяжки рулевого колеса десятки в домашних условиях. Выясним, на сколько сложно перетянуть руль своими руками.

Согласитесь, куда приятнее, когда в руках мягкая кожаная вещь, а не холодная пластмасса 🙂 тем более, что держаться за руль приходится на протяжении всего пути. Процесс перетяжки руля схож для всех марок автомобилей, разница лишь в форме самого рулевого колеса. Обтянуть руль кожей, который идеально ровный и круглый будет не сложно, а если руль с фиксаторами для пальцев или имеет не совсем округлую форму, то тут придется попотеть. Перед перетяжкой нужно снять руль.

Перетянуть руль можно по разному:

Перетяжка руля целиком (обод руля, клаксон и т.д.)
Перетяжка отдельных частей руля (например, только обода)

Толщина кожи должна быть в пределах 1,5-2мм. Кроме ателье натуральную кожу можно взять у старой куртки или плаща.

Процесс перетяжки по традиции начну с самого простого способа:

Перетянуть обод руля своими руками легко. Сделать это сможет любой, кто никогда не был связан с шитьем. Для того, чтобы обтянуть деталь автомобиля нужно сделать лекало, но этот момент можно упустить если купить оплетки на руль ВАЗ 2110 в магазине (цена оплетки Автобра около 200р.). В таком комплекте Вы найдете кусочку кожи, которые уже подходящего размера под обод руля и нитки для стягивания. Все, что Вам остается сделать — это стянуть кусочки кожи на руле с помощью нити в уже проделанные отверстия (шов). Кто неуверен в прочности нити, могут использовать леску. Такой несложный процесс обтяжки обода руля займет не более 1-2ч.

Хочу поделиться интересным способом, как сделать обод руля толще.

Чтобы руль стал толще нужно обмотать обод руля спленом или другим подходящим мягким материалом, а затем перетянуть обод кожей.

Пример утолщения спортивного руля: Если в первом случае все достаточно просто, то для того, чтобы перетянуть руль десятки целиком нужно быть уже подготовленным и уверенным в своих силах. А все потому, что штатный руль десятки является одним из самых сложных по форме, именно поэтому процесс обтяжки руля будет не простым, я бы даже сказал сложным. Для полной перетяжки руля десятки понадобится 50х50см кожи.

Общий процесс перетяжки руля кожей выглядит следующим образом:

Первым дело нужно сделать лекало для руля.
Выкроить кусочки кожи.
Сшить куски кожи между собой, оставив только окончательный внутренний торцевой шов.
Натянуть кожу на руль и стянуть края вручную.
В случае с трудными формами допускается использование клея для фиксации кожи.

Т.к. узнать правильно ли получены выкройки можно только после окончательной стяжки кожи на руле, поэтому важно точно сделать лекало и точно их перевести на кожу.Разрезаем по линиям разметки. Делаем лекало из плотной бумаги. Затем переносим размеры на кожу. Там, где будем сшивать нитками на машинке увеличиваем лекала на 5мм, а там где будем стягивать нитками — уменьшаем на 2мм.Далее кусочки кожи обшиваем по периметру толстыми нитками, чтобы кожа не порвалась в процессе стяжки.

Сшиваем куски кожи (все швы делаются на швейной машинке с помощью универсальной иглы №120 и капроновыми толстыми нитками) и натягиваем полученных чехол на руль оставляя несшитым только внутренний торцевой шов . Для того, чтобы кожа лучше тянулась, ее нужно подержать в теплой воде около 40мин.

Стягиваем кожу на руле нитками, в некоторых местах тянуть приходится очень сильно.Чтобы кожу не увело в местах, где вставлены иголочки нужно использовать клей (капнуть по краям супер-момент).

Перетянуть клаксон руля следует цельным куском мокрой кожи. С обратной стороны также стягиваем кожу ниткой и края проклеиваются.

Чтобы придать блеск перетянутому рулю можно обработать его Карнаубским воском. Если в продаже его не будет, то можно воспользоваться кремом для обуви в состав которого входит этот воск. Крем нужно растопить на водяной бане и пока он теплый и жидкий нанести на кожу. В результате следует пройтись фланелевой тряпочкой.

Еще один пример, перетяжка штатного руля ВАЗ 2110:

Перетяжка альтернативного руля ВАЗ 2110. Например, перетяжка кожей руля Вираж. (в данном примере стоит уделить внимание торчащим фиксаторам для пальцев на ободе руля)

Перетянутый руль от калины.

Кстати, в некоторых магахинах можно купить кожаные рули на ВАЗ 2110. Чтобы не говорили, а качественно перетянутый кожей руль всегда вызывает только положительные ощущения при вождении автомобиля. Полностью обтянуть руль ВАЗ 2110 своими руками — задача не простая, однако обтянуть только обод руля достаточно легко. Если Вы не специалист в области шитья, то лучше обратиться к специалистам и Вам обтянут руль в ателье.Помните, нервы дороже любых денег 🙂

На сколько сложно будет перетянуть руль своими руками?

Источник фото:

Ключевые слова:

Интересный сайт? Поделись с друзьями

Перетяжка руля ВАЗ 2110

Вот дошла очередь и до очередного элемента салона, который можно перетянуть. Кожаный руль всегда считался удобной и престижной деталью, которая здорово украшает интерьер салона автомобиля. Рассмотрим варианты перетяжки рулевого колеса десятки в домашних условиях. Выясним, на сколько сложно перетянуть руль своими руками.

Перетянуть руль можно по разному:

Перетяжка руля целиком (обод руля, клаксон и т.д.)
Перетяжка отдельных частей руля (например, только обода)

Материал для перетяжки руля: на свой вкус выбираем материал, но имейте ввиду, что дешевый кожзам никогда не принесет такого удовлетворения как натуральная кожа :)Натуральную кожу для руля можно купить в ателье. Толщина кожи должна быть в пределах 1,5-2мм. Кроме ателье натуральную кожу можно взять у старой куртки или плаща.

Процесс перетяжки по традиции начну с самого простого способа:

Перетянуть обод руля своими руками легко.

Сделать это сможет любой, кто никогда не был связан с шитьем. Для того, чтобы обтянуть деталь автомобиля нужно сделать лекало, но этот момент можно упустить если купить оплетки на руль ВАЗ 2110 в магазине (цена оплетки Автобра около 200р.). В таком комплекте Вы найдете кусочку кожи, которые уже подходящего размера под обод руля и нитки для стягивания. Все, что Вам остается сделать — это стянуть кусочки кожи на руле с помощью нити в уже проделанные отверстия (шов). Кто неуверен в прочности нити, могут использовать леску. Такой несложный процесс обтяжки обода руля займет не более 1-2ч.

Хочу поделиться интересным способом, как сделать обод руля толще.

Чтобы руль стал толще нужно обмотать обод руля спленом или другим подходящим мягким материалом, а затем перетянуть обод кожей. Пример утолщения спортивного руля: Если в первом случае все достаточно просто, то для того, чтобы перетянуть руль десятки целиком нужно быть уже подготовленным и уверенным в своих силах. А все потому, что штатный руль десятки является одним из самых сложных по форме, именно поэтому процесс обтяжки руля будет не простым, я бы даже сказал сложным.

Для полной перетяжки руля десятки понадобится 50х50см кожи.

Общий процесс перетяжки руля кожей выглядит следующим образом:

Первым дело нужно сделать лекало для руля.
Выкроить кусочки кожи.
Сшить куски кожи между собой, оставив только окончательный внутренний торцевой шов.
Натянуть кожу на руль и стянуть края вручную.
В случае с трудными формами допускается использование клея для фиксации кожи.

Теперь рассмотрим подробно перетяжку руля ВАЗ 2110:Получаем лекало: Обматываем пищевой пленкой, а затем бумажным скотчем. Места, где отмечено квадратиками, будут сшиваться на машинке, а где стрелочками будут стягиваться нитками. Т.к. узнать правильно ли получены выкройки можно только после окончательной стяжки кожи на руле, поэтому важно точно сделать лекало и точно их перевести на кожу.Разрезаем по линиям разметки. Делаем лекало из плотной бумаги. Затем переносим размеры на кожу. Там, где будем сшивать нитками на машинке увеличиваем лекала на 5мм, а там где будем стягивать нитками — уменьшаем на 2мм.

Далее кусочки кожи обшиваем по периметру толстыми нитками, чтобы кожа не порвалась в процессе стяжки.

Еще один пример, перетяжка штатного руля ВАЗ 2110:

Перетянутый руль от калины.

Весь процесс обтяжки руля — это очень долгий, кропотливый и нудный труд, который занимает около 3х дней. Не каждый салон возьмется за работу по перетяжке руля, тем более, что форма руля ВАЗ 2110 не простая.Услуга перетяжки руля ВАЗ 2110 в ателье стоит от 3тыс.р. в зависимости от материала и запросов клиента. Автоателье можно найти в списке интернет-магазинов.Кстати, в некоторых магахинах можно купить кожаные рули на ВАЗ 2110. Чтобы не говорили, а качественно перетянутый кожей руль всегда вызывает только положительные ощущения при вождении автомобиля. Полностью обтянуть руль ВАЗ 2110 своими руками — задача не простая, однако обтянуть только обод руля достаточно легко. Если Вы не специалист в области шитья, то лучше обратиться к специалистам и Вам обтянут руль в ателье.

Помните, нервы дороже любых денег 🙂

На сколько сложно будет перетянуть руль своими руками?

Источник фото:

Ключевые слова:

Интересный сайт? Поделись с друзьями

Как снять руль на ВАЗ-2107

Многим автовладельцам чудо-классики ВАЗ-2107, особенно любителям прокачивать свое авто, не нравится дизайн рулевого колеса из-за больших размеров.

В силу того, что рулевая колонка на данном автомобиле не регулируется по высоте, большой диаметр руля мешает комфортно садиться на сиденье. Наверняка с такой проблемой сталкивались высокие водители.

Поэтому замена «родного» рулевого колеса, больше похожего на штурвал парохода, на руль меньших размеров со «спортивным» дизайном помогает решить данную проблему.

Для замены данного органа управления автомобилем необходимо снять заводской, также снятие руля может потребоваться при несрабатывании звукового сигнала.

Чтобы снять рулевое колесо потребуется следующий инструмент:

плоская отвертка;
головка на 24 с воротком и удлинителем.

Поэтапная замена рулевого колеса

Самостоятельно снять руль в ВАЗ-2107 можно, но чтобы процесс был выполнен правильно, нужно выполнять его поэтапно:

Блокировка аккумуляторной батареи должна быть произведена в первую очередь, чтобы предотвратить короткое замыкание. Для этого будет достаточно отсоединить минусовую клемму от аккумулятора.
Используя отвертку небольшого размера, нужно поддеть логотип «Лада», который украшает середину руля. Данный логотип является не только украшением рулевого колеса, но и оригинальной заглушкой, которая прикрывает крепежный элемент.
После того как заглушка будет устранена, внутри можно увидеть гайку размером на 24, которую и предстоит отвинтить. Перед отвинчиванием нужно установить рулевое колесо в такое положение, при котором колеса машины будут «смотреть» прямо от кузова.
Головку размером на 24 нужно вставить в удлинитель, чтобы удобно было надеть инструмент на фиксирующую гайку. Далее нужно такое приспособление вставить в так называемый вороток и резким движением против часовой стрелки попытаться повернуть фиксатор. При этом следует коленями придерживать руль, чтобы конструкция не поворачивалась при отвинчивании фиксатора. Если не снимается гайка с первого раза, нужно повторить весь процесс заново, но полностью отвинчивать фиксатор специалисты не рекомендуют. Объясняется это тем, что рулевое колесо довольно прочно крепится к валу, и если его снять резким рывком, то конструкция может сильно ударить человека в грудь.
Почувствовав, что фиксация крепежа ослабилась, нужно начать раскачивать рулевое колесо в разные стороны. Полностью снимать руль с вала можно будет после того, как раздастся своеобразный щелчок. Это укажет на то, что руль начинает биться о гайку, поэтому фиксатор можно без опаски полностью отвинчивать.

Такие простые манипуляции и минимум инструментов помогут владельцам ВАЗ-2107 без особых усилий снять рулевое колесо для дальнейшей замены конструкции или устранения любых неполадок.

Инструкция по снятию рулевого колеса

Демонтаж руля ВАЗовской классики необходим в следующих ситуациях:

для ремонта кнопки звукового сигнала или рулевого механизма;
для выравнивания поперечной планки после процедуры развала — схождения передних колёс;
с целью замены штатного руля на другой, более удобный либо спортивный.

Тонкий и неудобный руль ВАЗ 2101—02
Справка. На классических моделях производителем устанавливались 3 разновидности баранок – «двухспицевая» с тонкой планкой (ВАЗ 2101—02), такая же с утолщённой поперечиной (ВАЗ 2103, 06) и «четырёхспицевая» с массивной центральной частью (ВАЗ 2104,05, 07).

На шестёрке баранка симпатичнее, но столь же неудобная

Все перечисленные элементы снимаются одинаково легко, хотя есть мелкие различия в технологии разборки, которая производится с помощью такого комплекта инструментов:

2 типа отвёрток — плоская и под крестообразный шлиц;
головка под гайку 24 мм, удлиняющая проставка и вороток;
ветошь.

Самый удобный руль ставился на четвёртую, пятую и седьмую модель ВАЗ
Также припасите для нанесения на шлицевую часть вала немного густой смазки типа «Солидол».

Порядок разборки

Снятие баранки на любой классической модели ВАЗ выполняется в такой последовательности:

Поставьте автомобиль в гараж либо на ровную площадку таким образом, чтобы передние колёса встали максимально ровно. Зафиксируйте машину стояночным тормозом.
Отключите аккумуляторную батарею от бортовой сети, сняв «минусовую» клемму. В процессе разборки вы наверняка несколько раз заденете клаксон, который при наличии напряжения будет гудеть.
Сядьте на место водителя. В моделях ВАЗ 2101—02 аккуратно демонтируйте тонкую накладку рулевой планки, поддев её плоской отвёрткой. Аналогично вытаскивается мягкая вставка из руля ВАЗ 2104—07. Только у «четвёрки», «пятёрки» и «семёрки» эта накладка находится по центру (на ней выбит логотип АвтоВАЗ). В третьей и шестой модели декоративную накладку держат 2 винта, чьи головки утоплены в отверстиях с обратной стороны планки.
В открывшееся отверстие вставьте головку на 24 мм с воротком. Придерживая баранку, ослабьте и открутите гайку. Не свинчивайте её до конца.
Возьмитесь за руль двумя руками и резким движением дёрните на себя. Если деталь не соскакивает со шлицов, постучите по ней с обратной стороны ладонями и таким способом сбейте рулевое колесо.
Отверните гайку до конца и снимите руль.

Снятие декоративной накладки на четвёртой модели
Примечание. Гайку, удерживающую баранку, нельзя откручивать до конца в целях безопасности. Когда вы станете дёргать незакреплённый руль, то можете травмировать себе голову, если он резко соскочит. Гайка не даст элементу полностью слететь с вала.

Если накладку ВАЗ 2104 открутить сзади, то она снимется целиком

Добраться до гайки «четырёхспицевого» руля ВАЗ 2107 можно и другим способом, открутив 2 винта с обратной стороны колеса. Тогда снимется вся сигнальная кнопка из пластика, снабжённая пружинами. После демонтажа возьмите ветошь и тщательно протрите шлицы вала от старой смазки, успевшей местами затвердеть. Теперь можно приступать к ремонту или установке нового рулевого колеса.

Совет. Если вы снимаете деталь для проведения ремонта и планируете поставить её обратно, то перед демонтажем рекомендуется нанести маркером метки на торец вала и ступицу руля. Это поможет вам сразу установить элемент в правильное положение при сборке.

На шестёрке для снятия накладки нужно выкрутить 2 винта с другой стороны руля

Фото снятия баранки

Процесс разборки на видео

Какой руль поставить на «классику» ВАЗ?

Надо признать, что баранки, устанавливаемые на первые модификации Жигулей, оставляют желать лучшего в плане удобства и эстетики. Из всей линейки классических моделей только на «четвёрке», «пятёрке» и «семёрке» стоял симпатичный руль с удобным хватом для рук. Соответственно, владельцы «копеек» и «шестёрок» стремились приобрести и поставить себе такой же.

Симпатичный заводской руль Лада Калина

На данный момент появились другие варианты замены рулевого колеса на «классике»:

баранки от переднеприводных ВАЗов более поздних лет выпуска — ВАЗ 2115, Калины, Приоры.
разнообразные рули китайского производства;
тюнинговые спортивные рули от известных брендов — Sparco, Momo и так далее.

Так смотрится спортивный руль на ВАЗ 2106
Примечание. Тюнинговые и спортивные баранки, имеющиеся в продаже, являются универсальными. То есть, они ставятся на разные машины с помощью переходника, рассчитанного на ту или иную модель авто.

Категорически не рекомендуется устанавливать на заднеприводные Жигули дешёвые изделия непонятных китайских брендов. Дело в том, что в первых ВАЗах передние колёса поворачиваются посредством червячного механизма, а не рейки, как на новых автомобилях. Поскольку гидроусилителя там тоже нет, нередко случаются ситуации, требующие от водителя большего нажима на руль. Установив некачественное изделие, вы рискуете в один далеко не прекрасный момент оказаться с баранкой в руках и разбитой машиной — в лучшем случае.

Переходник для монтажа спортивного руля

Отсюда вывод: помимо удобства и эргономики, рулевое колесо должно отвечать требованиям безопасности. К таковым относятся заводские детали от АвтоВАЗа, протестированные должным образом, и рули от известных европейских брендов.

Совет. Не торопитесь покупать изделия меньшего диаметра, у которых сама баранка не вынесена вперёд относительно центральной части. Во-первых, подобные рули не всем удобны, а во-вторых, вы с непривычки станете задевать руками подрулевые переключатели на поворотах. Если на автомобиле кого-то из знакомых уже стоит маленькая баранка, протестируйте её и убедитесь, что она будет для вас удобна.

Спортивный руль Sparco с выносом вперёд

Указания по установке

Первым делом перед сборкой смажьте шлицы вала солидолом, после чего действуйте в обратном порядке:

Наденьте рулевое колесо на шлицы, совместив нанесённые ранее метки. Если стоит задача выровнять положение планки либо установить новое изделие, постарайтесь насадить его максимально ровно.
Вложите гайку внутрь головки, наденьте её на резьбу с помощью удлинителя и закрутите.
Удерживая руль, затяните гайку ключом.
Присоедините аккумулятор и попробуйте проехать на машине 50—100 м по дороге, свободной от движения. Так вы убедитесь, что выставили положение баранки верно. В противном случае снова открутите гайку и переставьте элемент на 1 зубец вправо или влево.
Установите на место верхнюю накладку.

Положение баранки можно зафиксировать с помощью линейки
При инсталляции спортивной баранки используйте переходник для автомобилей ВАЗ 2101—07, представляющий собой цилиндр с отверстиями под болты (идут в комплекте) и шлицевой частью по центру. Ставится он просто: прикрутите руль болтами к переходнику, а затем наденьте его на вал, как было рассказано выше.

Видео обратной сборки

Неисправности рулевой колонки Ваз 2107

С учетом простой конструкции колонки, вариантов неисправности немного. Важно следить за ее состоянием и вовремя устранять проблемы при их появлении. Основных видов неисправностей несколько:

Скрип колонки. Причиной скрипа может быть износ деталей колонки, деформация обшивочных панелей, неисправности блока рулевого переключателя.
Люфт рулевого колеса. Возможно две причины этого. Первая – отпущена гайка крепления рулевого колеса. Устранить эту неисправность просто. Но если вовремя этого не сделать, шлицы на валу разобьются и рулевое колесо может провернуться, оставив автомобиль неуправляемым. Другая причина – износ червячной передачи рулевого редуктора. Тогда необходимо подрегулировать редуктор или произвести его ремонт.
Люфт в плоскости рулевого колеса или оси колонки. Это опасная неисправность, появляющаяся при износе (ослаблении) элементов кронштейна крепления или шлицевых соединений.

Ослабление гаек и болтов шлицевых креплений со временем приводит к стиранию шлицов, в результате чего автомобиль теряет управление. Поэтому люфт колонки должен быть устранен незамедлительно.

Рекомендуем: Определяем возможные неисправности в ГТЦ и их причины

Установка гидроусилителя руля

Если автомобилист хочет внедрить гидроусилитель руля на ВАЗ-2107 своими руками, который завод-производитель не счёл нужным устанавливать в одну из самых бюджетных машин всего мира, он может пойти по одному из двух возможных путей. Во-первых, можно подобрать оптимальную рулевую рейку, которая имеет гидроусилитель руля и потом уже решить вопрос относительно его дальнейшего расположения в автомобиле. Правда, такое действие потребует огромных трудозатрат и средств. Во-вторых, что более целесообразно, можно купить в магазине автозапчастей готовый комплект, позволяющий произвести над стационарной рулевой рейкой всевозможные максимально полезные манипуляции.

Приобретённый гидроусилитель руля на ВАЗ-2107 будет состоять из множества деталей: насоса, шкива, рулевого редуктора, гидроцилиндра, расширительного бачка и системы шлангов.

Чтобы установить гидроусилитель руля на ВАЗ-2107, нужно начать с насоса, посредством которого осуществляется прокачка и создаётся определённое давление в агрегате. Этот насос нужно поместить на блок цилиндров, так как функционировать он будет за счёт ременной передачи. Следующим шагом нужно определить место установки шкива коленвала. Затем производится замена рулевого редуктора. Автовладельцу следует заблаговременно проверить размер приобретённого устройства, так как он, вероятнее всего, будет отличаться от заводского аналога, ввиду чего может понадобиться доработка места установки приспособления.

Устанавливая в свой автомобиль ГУР, следует внимательно отнестись к гидроцилиндру, который должен располагаться в машине согласно инструкции. Дальнейшая модернизация заключается в расположении расширительного бачка и последовательном соединении комплекса деталей шлангами высокого давления. Установленный бачок необходимо оснастить спецжидкостью, предназначенной непосредственно для гидроусилителя руля. В результате проведённой манипуляции стоит прокачать систему.

Замена

Делать это нужно в следующей последовательности:

Отключаем минусовую клемму аккумулятора на всякий случай.
Аккуратно, отверткой (желательно чтобы шлиц отвертки был небольших размеров), поддеваем значок «Лада» в середине руля, который является заглушкой, и вытаскиваем его. В результате внутри видим гайку на 24.
Ставим руль в положение, чтобы колеса «смотрели» прямо.
Берем головку нужного размера, вставляем в удлинитель, а потом одеваем на гайку. Вставляем в удлинитель вороток, упираемся коленями в руль, чтобы он не провернулся при откручивании гайки и резким движением воротка против часовой стрелки пытаемся свернуть гайку. Полностью гайку откручивать не советую, т.к. руль сидит на валу крепко и при резком снятии может больно ударить в грудь.
Затем берем руль в обе руки и в раскачечку, из стороны в сторону, тянем его вверх. Причем желательно, чтобы амплитуда движений была частая. Когда наше рулевое колесо ударилось о гайку, откручиваем ее до конца и полностью снимаем руль с вала.

Вот такими нехитрыми манипуляциями и при помощи незамысловатого инструмента можно снять рулевое колесо на ВАЗ-2107.

После снятия рулевого колеса необходимо осмотреть медный контакт звукового сигнала, расположенный на рулевой колонке. В случае необходимости зачистить его и подогнуть.

В случае, если у вас не работает звуковой сигнал, необходимо сначала снять руль в последовательности, указанной выше, а уже потом выкручивать винты с обратной стороны руля для снятия панели вместе с крепежом и контактной пластиной, положив руль на верстак.

Потому что это сделать легче в свободном доступе, чем на ощупь искать отверстия в ограниченном пространстве салона автомобиля. И, как правило, звуковой сигнал не работает именно из-за контакта, который расположен на рулевой колонке, поэтому полностью разбирать руль может и не потребуется.

Всем удачи и безаварийной езды!

Рекомендуем: Снятие обшивки водительской двери

Как снять рулевое колесо ВАЗ 2107

Необходимость демонтировать руль может возникнуть по разным причинам. На том, когда и как это сделать, стоит остановиться более подробно.

Как поставить гидроусилитель на ваз 2107

Когда нужно снимать

Руль ВАЗ 2107 является довольно надёжной деталью, которую приходится снимать не так часто. В нём практически нет деталей, которые могут выйти из строя. Наиболее распространёнными причинами его демонтажа являются:

неполадки сигнальной кнопки. Проблема проявляется в невозможности пользоваться звуковым сигналом, что происходит из-за поломки контакта;
внешний вид. По мере эксплуатации автомобиля поверхность руля истирается. Чтобы скрыть следы износа автовладельцы применяют оплётки, но они не каждомупо душе. Такое изделие дополнительно увеличивает баранку в диаметре;
тюнинг. Если преследуется цель заменить руль на более современный и стильный, то без его демонтажа не обойтись;
ремонт. Снятие детали может понадобиться также при проведении некоторых видов работ с торпедой, приборной панелью или контактами звукового сигнала.

Демонтаж руля

Для снятия баранки на «семёрке» потребуются такие инструменты:

вороток;
головка на 24;
плоская отвёртка.

Процедура проводится в следующем порядке:

Устанавливаем машину на ровную площадку так, чтобы передние колёса располагались ровно.
Снимаем с АКБ минусовую клемму.
Садимся на водительское сиденье и поддеваем отвёрткой мягкую вставку, расположенную по центру на руле.Поддеваем отвёрткой декоративную вставку
Головкой с воротком ослабляем гайку, но не откручиваем её до конца.Гайку крепления руля откручиваем головкой с воротком, но не до конца
Берёмся за колесо двумя руками и дёргаем его на себя. Если руль не удаётся стащить со шлицов, с обратной стороны постукиваем ладонями и сбиваем изделие с вала.Сдёргиваем руль с вала резким движением
Отворачиваем полностью гайку и снимаем рулевое колесо.

Видео: как снять руль на «семёрке»

Если руль демонтируется с целью проведения ремонта и будет устанавливаться обратно, то перед снятием необходимо пометить ступицу рулевого колеса и сам вал, что облегчит установку.

Чтобы облегчить установку руля на место, перед демонтажем рекомендуется нанести метки на ступицу и вал

Замена крышки руля и контактного кольца

Иногда требуется замена деталей рулевого колеса (контактное кольцо, пружины или крышка), например, при их повреждении или неполадках. Для ремонта потребуется лишь крестовая отвёртка. Процесс состоит из таких пошаговых действий:

Отворачиваем винты крепления крышки с обратной стороны руля.Винты крепления крышки руля отворачиваем крестовой отвёрткой
Для отворачивания двух средних винтов извлекаем заглушки. Средние винты скрыты заглушками
Демонтируем крышку и снимаем провода, идущие от контактного кольца.Снимаем крышку, а затем провода с контактного кольца
Снимаем пружины, переставляя их на новую крышку, если производится её замена.Если производится замена крышки, пружины переставляем на новую деталь
Для замены контактного кольца отворачиваем винты крепления и снимаем деталь.Отворачиваем крепление контактного кольца для его замены
Производим замену кольца или крышки и собираем руль в обратной последовательности.

Установка руля

Перед обратной установкой руля необходимо смазать шлицы, например, смазкой Литол-24. Сборка выполняется в следующем порядке:

Баранку надеваем на шлицы, совмещая нанесённые ранее метки. Если устанавливается новый руль, ставим его максимально ровно.При установке руля необходимо совместить метки на валу и ступице
Гайку вставляем в головку и накручиваем воротком на резьбу.
Крепко удерживая баранку, затягиваем гайку. Удерживая руль, затягиваем гайку воротком
Устанавливаем на место клемму АКБ и пробуем проехаться около 50–100 м по дороге, где отсутствует другой транспорт. Это позволит убедиться, что руль установлен в правильном положении. Если он смещён, то откручиваем гайку и переставляем деталь, сместив её на 1 зубец в ту или иную сторону.
Ставим на место накладку.

Если необходимо установить спортивный руль, то деталь сперва соединяется с переходником болтами, после чего насаживается на шлицы таким же образом, как было изложено выше.

Руль на ВАЗ 2107 приходится снимать не очень часто. Однако, если возникает такая необходимость, демонтировать деталь по силам для каждого владельца этого автомобиля. Для снятия потребуется минимальный набор инструментов, соблюдение пошаговых инструкций и немного времени.

Есть несколько причин, по которым вам может потребоваться демонтировать руль. Чаще всего на ВАЗ-2107 приходится ремонтировать этот узел, если сильно изношены его части при длительной эксплуатации или вы хотите заменить рулевое колесо на новое. Разберемся, как установить новый руль и самое главное – снять старый.

Особенности демонтажа

На автомобили ВАЗ-2107 устанавливается два варианта рулевых колес, которые имеют незначительные отличия. Главным отличием является внешний вид и крепление лицевой декоративной детали, выполняющей дополнительную функцию включения звукового сигнала. Рассмотрим оба варианта снятия руля на ВАЗ-2107, а начнем со штурвала нового образца.

Разборка руля ВАЗ-2107 начинается с того, что изначально необходимо в обязательном порядке снять клемму «минус» с аккумулятора. Это делается для того, чтобы исключить создание непреднамеренного короткого замыкания.
С помощью отвертки необходимо поддеть значок «Лада», располагающийся в центре изделия, за которым находится центральная гайка на «24».
Желательно выровнять колеса, чтобы они располагались прямо. Это нужно чтобы при сборке попасть в те же шлицы, и руль тоже стоял прямо.
Используя вороток с головкой на «24», следует сорвать гайку. Для отвинчивания гайки необходимо вращать вороток в левую сторону. Чтобы отвинтить гайку, требуется ногами упереться в руль, предохраняя изделие от проворачивания или же попросить помощи друга.
Когда гайка будет ослаблена, вывинчивать ее полностью не рекомендуется. Теперь необходимо осторожно сбить баранку с посадочного места(возможно прикипание шлицевого соединения). Как только изделие сдвинется с вала, можно отвинтить гайку полностью и демонтировать баранку.

После снятия изделия можно произвести его замену или ремонт. Если требуется осуществить замену подшипника вала, то для доступа придется снять декоративные накладки и кронштейн. В случае если требуется произвести снятие баранки старого образца, то делается это по следующей схеме:

С обратной стороны руля следует вывинтить 2 винта в отверстиях при помощи отвертки.
Извлечь декоративную панель совместно с креплениями и контактной пластиной звукового сигнала.
Далее, отворачивае немного гайку, сбиваем со шлицов руль, скручиваем гайку совсем и снимаем деталь.

Баранка старого образца без накладки

Как только ремонтные работы завершены, необходимо изделие установить на место. Обязательно устанавливайте руль в правильном положении. Это делается с целью удобства вождения и для того чтобы во время поездки часть рулевого колеса не загораживала обзор панели приборов.

Сама накладка с контактами сигнала

На валу и контактной пластине руля имеются отметки, которые необходимо совместить. После того, как изделие будет надето на шлицы, можно приступать к затягиванию гайки по направлению часовой стрелки. Монтаж декоративных элементов происходит в порядке обратном снятию.

Ремонт включателя звуковой сигнализации на руле

Если не работает звуковая сигнализация, то после демонтажа баранки требуется провести осмотр контактов. Зачастую для ремонта достаточно произвести зачистку и смазку контактов с последующей установкой деталей на место.

Искать причину неисправной работы сигнала можно не снимая основного механизма, но при этом потребуется помучиться с отвинчиванием болтов, которыми стянута декоративная накладка руля. Чаще всего причина неработоспособности сигнала заключается в контактах, располагающихся в рулевой колонке, поэтому полностью руль разбирать может и не потребуется.

Данный материал поможет разобраться в вопросе о том, как снять руля для проведения ремонтных работ. Если планируется заменить руль, то обязательно необходимо подбирать новое изделие, чтобы оно совпадало со шлицами вала автомобиля. При замене штатного изделия на новое может возникнуть проблема только в подключении сигнала, так как не на всех моделях контакты будут совпадать с рулевой колонкой. Чтобы установить новый руль, потребуется его разобрать и подключить звуковой сигнал.

Руль ВАЗ 2107

Рулевое колесо соединяется с рулевым редуктором через промежуточный вал. Вся конструкция рулевого управления призвана передавать силу вращения вала рулевого колеса в аналогичную силу вращения вала сошки. При оборотах рычага рулевого редуктора и воздействии на рулевую трапецию, осуществляется поворот передних колёс.

Рулевой механизм ВАЗ 2107: 1. Тяга боковая. 2. Сошка. 3. Тяга средняя. 4. Рычаг маятниковый. 5. Муфта регулировочная. 6. Шарнир нижний шаровой. 7. Кулак поворотный правый. 8. Шарнир верхний шаровой. 9. Правый рычаг поворотного кулака. 10. Кронштейн рычага маятникового. 11. Лонжерон кузова правый. 12. Пробка отверстия маслоналивного. 13. Картер рулевого механизма. 14. Рулевой вал. 15. Кожух облицовочный рулевого вала. 16. Колесо рулевое.17. Верхняя опорная труба рулевого вала. 18. Кронштейн рулевого вала. 19. Лонжерон кузова левый. 20. Хомуты стяжные регулировочной муфты. 21. Кулак поворотный левый

Руль автомобиля представляет собой каркас со ступицей, ободом и спицами. На ВАЗ 2107 рулевое колесо имеет 4 спицы, а сам обод выполнен из специальной резины. Размер руля на данном авто — 400 мм. Такой диаметр по сегодняшним меркам довольно большой, но поворачивать руль несложно. На рулевом колесе расположен нажимной элемент, позволяющий включать звуковой сигнал.

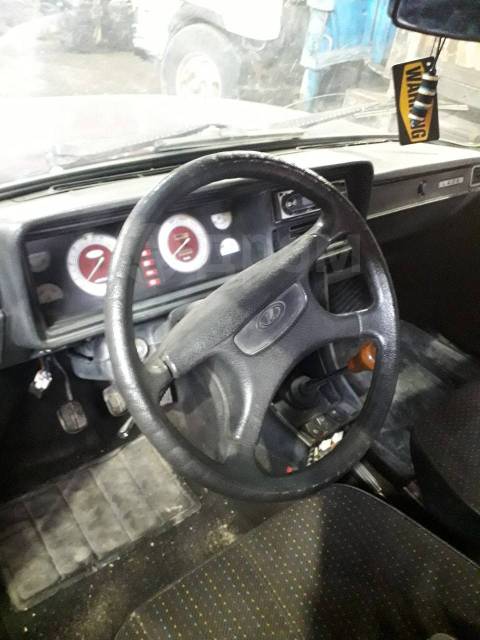

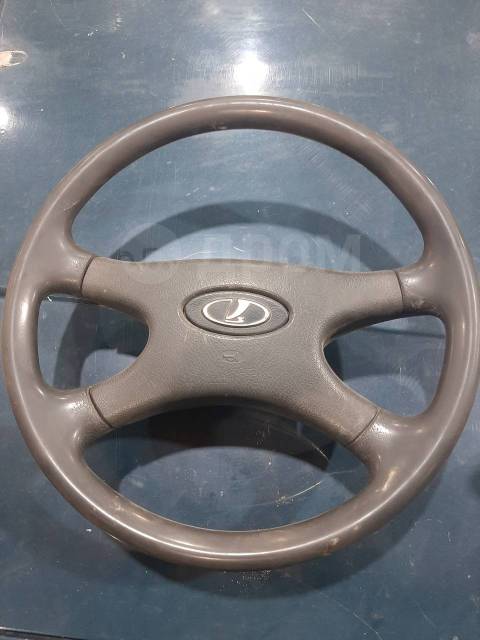

Стандартный руль ВАЗ 2107 имеет 4 спицы и диаметр обода 400 мм

Можно ли поставить от другого авто

Баранка на ВАЗ 2107 отличается от рулевого колеса той же «копейки» или «шестёрки» более привлекательным внешним видом и удобным хватом для рук. Если по каким-то причинам стандартный руль вас не устраивает, есть варианты замены на деталь от других авто:

«Калина», «Приора», ВАЗ 2115;
изделия китайских производителей;
рулевые колёса из категории «спорт» таких известных брендов, как Sparco, Momo и др.

Руль от «Приоры» в салоне «семёрки» смотрится довольно симпатично

Рули, рассчитанные для тюнинга и спорта, являются универсальными. Их можно установить на разные авто при помощи специального переходника, который предназначен для конкретной модели.

На классические «Жигули» с задним приводом не рекомендуется устанавливать продукцию неизвестных китайских производителей. Объясняется это тем, что на таких авто установлена не рейка, а рулевой редуктор с червячным механизмом. Отсутствие гидро- или электроусилителя приводит к тому, что иногда к рулю необходимо прилагать довольно большое усилие. При установке изделия низкого качества есть вероятность в какой-то момент остаться с рулём в руках, что приведёт к нежелательным последствиям. Поэтому при выборе баранки внимание стоит уделить не только эстетике, удобству и эргономике. Рулевое колесо также должно отвечать требованиям безопасности. В качестве деталей Тольяттинского автомобильного завода и известных европейских брендов можно быть уверенным, поскольку вся продукция этих производителей проходит тестирование.

Спортивный

Спортивное рулевое колесо поначалу использовалось только в ралли, т. е. по прямому назначению. Однако некоторые владельцы «семёрок» устанавливают такой руль с целью видоизменить свой автомобиль, сделать его отличным от стандарта. Установка спортивной баранки имеет следующие преимущества:

экономится место из-за меньших размеров изделия;
малый размер руля улучшает возможность совершения манёвров при более высокой скорости;
привлекательный внешний вид.

Спортивное рулевое колесо устанавливают в качестве элемента тюнинга

Из минусов стоит отметить:

высокая вероятность купить некачественную деталь;
автоматическое отключение поворотников не будет функционировать;
необходимость в покупке специального переходника;
есть вероятность получить отказ при прохождении технического осмотра.

Классический ВАЗовский руль нравится далеко не каждому из-за его размеров. Однако стоит учитывать, что установка спортивного руля — удовольствие недешёвое.

Переходник для монтажа спортивного руля

Деревянный

Есть владельцы «Жигулей» и другой «классики», которые стремятся придать салону особый стиль и уют. Поэтому вместо штатного рулевого колеса они устанавливают изделие из дерева. Такой руль похож по спицам и размерам на спортивный, но сам обод выполнен из дерева. Смотрится деталь в интерьере салона довольно привлекательно.

Установка деревянного руля позволяет придать салону автомобиля особый стиль

Как вернуть звуковой сигнал самостоятельно

Если рулевое колесо нужно было снять, так как перестал работать звуковой сигнал, то процесс снятия осуществляется в той же последовательности, что была ранее описана. Далее понадобится сделать следующее:

обязательно проверить люфт руля, показатель которого не должен превышать 5 С и медный контакт звукового сигнала. Контакт располагается на рулевой колонке, если на его поверхности будут замечены следы окисления или другой вид загрязнителей, их тщательно устраняют;
далее выкручиваются соединительные крепежи с обратной стороны рулевого колеса, чтобы можно было снять всю панель в сборе, учитывая и контактную пластину;
снятый руль с панелью следует положить на стол или верстак, чтобы найти вышедший из строя контакт. Последний чаще всего является основной причиной, по которой пропадает звуковой сигнал;
если контакт отсоединился, его нужно просто припаять на прежнее место и установить панель с рулевым колесом.

Рекомендуем: Автомобили с самым дорогим техобслуживанием!!!

Замена рулевой колонки ВАЗ 2107

Замена рулевой колонки – занятие достаточно непростое, но вполне реализуемое самостоятельно при наличии определенного опыта ремонта авто. Понадобятся следующие инструменты:

Ключи на 17 (накидной и рожковый).
Торцовые головки на 17 и 30.
Рукоятка с трещоткой.
Монтировка.
Молоток.
Вороток.

Снятие колонки производится в следующем порядке:

Отключить АКБ.
Демонтировать рулевое колесо.
Снять кожух рулевого вала.
Снять колодку проводов с замка зажигания.
Демонтировать замок зажигания.
Демонтировать подрулевые переключатели.
Извлечь рулевой вал, зажатый в колонке.
При помощи головки на 30 и мощного воротка открутить гайку крепления рулевой колонки. Усилие затяжки здесь значительное, поэтому вороток должен представлять собой достаточно длинный рычаг. Если открутить не получается, можно удлинить вороток, надев на него отрезок трубы.
Открутить 3 болта, крепящие колонку к кузову. Процедура это непростая – расстояние между деталями и кузовом слишком маленькое, болты сложно удерживать от проворачивания. Тут пригодится рукоять с трещоткой, которая ускорит процесс.
Снять колонку с вала. Для этого необходимо сбить колонку со шлицов рулевой тяги, используя монтировку. Делать это необходимо рывками, упираясь ногами в кузов.
Открутить и извлечь уплотнение вала, установленное снизу колонки.

После демонтажа старой колонки необходимо очистить от загрязнений посадочное место. Прежде чем устанавливать новую колонку, следует проверить состояние ее шарнирных соединений и игольчатых подшипников. Если все в порядке, можно приступать к монтажу, который производится в порядке, обратном снятию.

При установке новой рулевой колонки ВАЗ 2107 необходимо обратить особое внимание на то, чтоб все крепежные болты и гайки были хорошо затянуты. Учитывая, как важен данный узел для управления автомобилем, люфт, а тем более, проскальзывание шлицов рулевой колонки могут привести к трагическим последствиям.

При установке рулевого колеса следует обратить внимание на положение его спицы.

После завершения монтажа деталей и подключения колодки проводов к замку зажигания можно подключать аккумуляторную батарею. Замена колонки завершена.

Тюнинг рулевого управления ВАЗ-2107 требует от автолюбителя времени, средств, сил и определённых знаний. Однако, грамотно проведённые доработки в рулевой системе транспортного средства улучшают поведение машины на дороге, благодаря чему авто становится более манёвренным и контролируемым со стороны водителя.

Особенности рулевого колеса

Для начала давайте рассмотрим основные особенности данного элемента конструкции. Это позволит понять, почему люди стараются заменить оригинальный руль на тюнингованный. Также рассмотрим технологическую начинку детали.

Размер рулевого колеса для ВАЗ 2107 – 400 мм

. Это достаточно много, на многих современных автомобилях руль несколько меньше. Также встречаются машины, которые оснащены рулями старого образца, диаметр его
480 мм
. Водители часто шутят про такие машины «руль, как в КаМАЗе». Многих новичков такое колесо просто пугает, ведь выглядит руль, что старого, что нового образца достаточно внушительно. Особенно не по себе девушкам. Весит такое колесо
2,34 кг.
Но, на самом деле, тут нет ничего страшного благодаря большому рычагу, который образуется в связи с размерами. Поворачивать руль достаточно просто. Получается своеобразный усилитель. Особенно это заметно, если приходится поворачивать колеса стоя на месте. Но, тут имеется и недостаток. В связи все с тем же значительным рычагом, резкие маневры, особенно на высокой скорости делать сложнее. Поэтому любители скоростного и экстремального вождения в обязательном порядке меняют рулевое колесо на меньшее.

Также тут имеется нажимной датчик, который позволяет включать звуковой сигнал. Его подключают после установки. Неправильное расположение руля при установке, не только сказывается на удобстве, но и мешает нормальному подключению звукового сигнала.

Как снять и какой можно поставить руль на ВАЗ 2107

Автомобиль ВАЗ-2107 в своей конструкции оснащается таким обязательным органом управления, как рулевое колесо. Внешний вид руля на «семерке» приятный, но его большой размер портит всю картину. Размер руля можно сравнить разве что со штурвалом парохода, управлять которым не всегда комфортно. Другое дело, когда в автомобиле установлен маленький и аккуратный руль, управлять котором одно удовольствие. Многие автовладельцы уже на второй день после приобретения авто ВАЗ-2107 меняют штатный руль от парохода на более удобные модели, как спортивного, так и обычного формата. Но необходимость снимать руль на «семерке» возникает не только для его замены, а также для проведения ремонта, так как конструктивные элементы агрегата имеют свойство вырабатываться. В материале уделим внимание, как снять руль на ВАЗ-2107, и особенностям его ремонта.

Особенности демонтажа

Разборка руля ВАЗ-2107 начинается с того, что изначально необходимо в обязательном порядке снять клемму «минус» с аккумулятора. Это делается для того, чтобы исключить создание непреднамеренного короткого замыкания.
С помощью отвертки необходимо поддеть значок «Лада», располагающийся в центре изделия, за которым находится центральная гайка на «24».
Желательно выровнять колеса, чтобы они располагались прямо. Это нужно чтобы при сборке попасть в те же шлицы, и руль тоже стоял прямо.
Используя вороток с головкой на «24», следует сорвать гайку. Для отвинчивания гайки необходимо вращать вороток в левую сторону. Чтобы отвинтить гайку, требуется ногами упереться в руль, предохраняя изделие от проворачивания или же попросить помощи друга.
Когда гайка будет ослаблена, вывинчивать ее полностью не рекомендуется. Теперь необходимо осторожно сбить баранку с посадочного места(возможно прикипание шлицевого соединения). Как только изделие сдвинется с вала, можно отвинтить гайку полностью и демонтировать баранку.

С обратной стороны руля следует вывинтить 2 винта в отверстиях при помощи отвертки.
Извлечь декоративную панель совместно с креплениями и контактной пластиной звукового сигнала.
Далее, отворачивае немного гайку, сбиваем со шлицов руль, скручиваем гайку совсем и снимаем деталь.

Баранка старого образца без накладки

Сама накладка с контактами сигнала
