Тормозная система. Виды тормозных систем

Тормозная система — это совокупность устройств, предназначенных для регулирования скорости движения, ее снижения до необходимого уровня или полной остановки машины.

Современные автомобили и колесные тракторы оборудуют рабочей, запасной, стояночной и вспомогательной автономными тормозными системами.

Рабочая тормозная система служит для снижения скорости движения с желаемой интенсивностью вплоть до полной остановки машины вне зависимости от ее скорости, нагрузки и уклона дорог, для которых она предназначена.

Запасная тормозная система предназначена для плавного снижения скорости движения или остановки машины в случае полного или частичного выхода из строя рабочей тормозной системы (например, в автомобиле КамАЗ-4310).

Эффективность рабочей и запасной тормозных систем машин оценивают по тормозному пути или установившемуся замедлению при начальной скорости торможения 40 км/ч на прямом и горизонтальном участках сухой дороги с твердым покрытием, обеспечивающих хорошее сцепление колес с дорогой.

Стояночная тормозная система служит для удержания неподвижной машины на горизонтальном участке пути или уклоне даже при отсутствии водителя. Эффективность стояночной тормозной системы должна обеспечивать удержание машины на уклоне такой крутизны, который она сможет преодолеть на низшей передаче.

Вспомогательная тормозная система предназначена для поддержания постоянной скорости машины при движении ее на затяжных спусках горных дорог и регулирования ее самостоятельно или одновременно с рабочей тормозной системой с целью разгрузки тормозных механизмов последней. Эффективность вспомогательной тормозной системы должна обеспечивать без применения иных тормозных систем спуск машины со скоростью 30 км/ч по уклону 7 % протяженностью 6 км.

Каждая тормозная система состоит из тормозных механизмов (тормозов) и тормозного привода.

Торможение машины достигается работой сил трения в тормозном механизме, которая превращает кинетическую энергию движения машины в теплоту в зоне трения тормозных накладок с тормозным барабаном или диском.

В зависимости от типа привода различают тормозные системы с гидравлическим, пневматическим и пневмогидравлическим приводом.

Тормозные механизмы (тормоза) бывают дисковые и колодочные, а в зависимости от места установки — колесные и трансмиссионные (центральные). Колесные устанавливают непосредственно на ступице колеса, а трансмиссионные — на одном из валов трансмиссии.

На большегрузных автомобилях и мощных тракторах чаще всего применяют системы торможения с пневматическим приводом и колодочными тормозами.

Колодочный тормоз затормаживает шкив 9 двумя колодками 5 с фрикционными накладками, которые прижимаются к шкиву 9 изнутри разжимным кулачком 4. При этом верхние концы колодок 5 поворачиваются вокруг неподвижных шарниров (осей) 7. Если отпустить педаль 1, то стяжные пружины 8 растормозят шкив 9.

Дисковый тормоз трактора МТЗ-80 имеет диски 14 и 16 с фрикционными накладками, установленные на вращающемся валу 6 возможностью передвижения в осевом направлении. Между ними размещены два нажимных диска 12 и 15, соединенные серьгами 11 с тягой 10 и тормозной педалью 1. Между нажимными дисками в углублениях со скосами установлены разжимные шарики 13. При торможении шарики раздвигают нажимные диски, которые прижимают вращающиеся диски с фрикционными накладками к неподвижному картеру 17 и затормаживают вал 6.

Рисунок. Схемы колесных тормозов: а — колодочного; 6 — дискового; 1 — педаль; 2 — тяга; 3 — рычаг; 4 — разжимной кулачок; 5 — колодка; 6 — затормаживаемый вал: 7 — оси повороти колодок; 8 — стяжные пружины; 9 — тормозной шкив; 10 — тяга с регулировочной гайкой; 11 — серьга; 12, 75 — нажимные диски; 13 — шарик; 14, 16 — диски с фрикционными накладками; 17 — картер.

Тормозная система автомобиля и ее классификация, принцип работы, неисправности

Безопасная эксплуатация любого транспортного средства немыслима без наличия тормозной системы. Помимо своей основной функции — остановки движения транспортного средства, она также используется для снижения его скорости и удерживания на месте. В зависимости от назначения, а также в целях увеличения безопасности транспорта на современных автомобилях устанавливают несколько тормозных систем. Рассмотрим подробнее тормозную систему легкового автомобиля.

Классификация тормозных систем автомобилей

Тормозное управление можно разделить на следующие виды:

• рабочее,
• запасное,
• стояночное,
• вспомогательное (износостойкое).

Рабочая тормозная система автомобиля — это основное средство торможения авто от сброса скорости до его полной остановки. Приводится в действие посредством нажатия педали ножного тормоза. Это самая эффективная система торможения среди прочих установленных.

Запасная тормозная система авто начинает действовать в случае отказа основной рабочей системы. Как правило, в роли запасного тормоза выступает оставшаяся исправной часть рабочего тормоза или стояночный тормоз.

Стояночная тормозная система машины используется для удержания авто после остановки, исключая возможность самопроизвольного начала движения. Управление происходит путем нажатия рычага ручного тормоза.

Вспомогательная тормозная система устанавливается, как правило, в грузовые автомобили для снижения износа основного рабочего тормоза во время длительного процесса торможения.

Если речь идет об автомобиле с прицепом, то прицепы, как и авто, снабжены своей отдельной системой торможения. Система носит название «тормоз наката» из-за лежащего в основе принципа срабатывания тормоза в процессе накатывания прицепа на автомобиль.

Помимо самого тормозного управления в автомобиле также должна быть предусмотрена сигнализация для оповещения о неисправности или поломке тормозной системы.

Принцип работы тормозной системы

Работа тормозной системы легкового автомобиля осуществляется благодаря тормозным механизмам и приводам. Принцип ее работы заключается в следующем: тормозной привод, передавая давление от ноги водителя, запускает механизмы, препятствующие вращению колес. Рассмотрим процесс подробнее:

• давление на педаль,
• при нажатии происходит давление на жидкость поршнем главного цилиндра,
• переход жидкости по трубкам к тормозным механизмам,
• передача усилия нажатия механизмам за счет свойств жидкости,
• передача дополнительного усилия с помощью гидровакуумного усилителя,
• преобразования усилия в сопротивление вращению колес.

Тормозная система

Обслуживание и уход за тормозной системой

От состояния тормозного управления напрямую зависит безопасность вождения, поэтому важно вовремя проводить техническое обслуживание, а в случае неисправности, срочный ремонт тормозной системы.

Самые распространенные неисправности тормозной системы:

• Износ накладок тормозных колодок;
• Негерметичность вакуумного усилителя тормозов;
• Попадание воздуха в каналы гидравлической системы;
• Вытягивание троса стояночного тормоза.

Как правило, некоторые проблемы в работе узлов можно заметить сразу, без специальной диагностики. Посмотрим, какие сигналы может подавать нам тормозная система.

1. «Мягкая» педаль или увеличенный ход.

Есть риск утечки тормозной жидкости и попадания воздуха с гидропривод. Для установки более точного диагноза контролируйте уровень тормозной жидкости: если вы заметили увеличенный расход, то, скорее всего, повреждены трубки или гидрошланги. Однако не путайте расход жидкости из-за повреждений привода с обычным испарением, которое происходит с течением времени. Вызванное повреждением шлангов попадание воздуха может привести к отказу тормозной системы. Если вы заметили первые признаки поломки нужно незамедлительно заменить вышедшие из стоя детали и выкачать воздух из каждого цилиндра.

2. Во время торможения автомобиль уходит в сторону.

Это может свидетельствовать о поломке рабочего цилиндра или же об износе накладок на колесе.

3. Шум при нажатии на педаль.

Необходимо проверить тормозные механизмы на загрязнение.

Чтобы минимизировать опасность возникновения поломки, необходимо периодически проводить обслуживание тормозной системы автомобиля, а также бережно относиться к рабочей системе тормозов, используя соответствующие виды тормозов под конкретные задачи. В случае обнаружения каких-либо проблем с тормозным управлением, рекомендуется сразу же устранить их самостоятельно или обратиться с автосервис.

Современные тормозные системы в автомобилях » 1Gai.Ru

Современные технологии — помощники в торможении.



Когда мы с вами рассматриваем и разбираемся в целом подробно в том или ином автомобиле, то обязательно смотрим на его внешность, на мощность и на крутящий момент. И мало кто из нас задумывается над тем, какая у этого автомобиля тормозная система. Мы уже привыкли к тому, что все современные автомобили имеют у себя надежные и качественные тормоза. Поэтому, никто особо из нас водителей не задумываемся над тем, что будет делать и как поведет себя автомобиль в экстренных ситуациях, особенно в тот момент, когда нужно будет резко затормозить. А также не думаем о том, на что способна в целом та или иная система тормозов.



Предлагаем нашим читателям (кто интересуется) подробно рассмотреть современные тормозные системы в различных автомобилях, которые специально были созданы, чтобы помогать водителю в торможении, а заодно защитить машину от аварии и смягчить дальнейшие последствия от ДТП.



«ABS»



Если на автомобиле без антиблокировочной тормозной системы (ABS) резко нажать педаль тормоза и держать ее какое-то время, то вероятнее всего одно из колес или более число колес будет заблокировано, то есть колесо или колеса перестанут вращаться, именно до того момента прежде чем машина остановится, что наверняка приведет к неконтролируемому заносу и к потере управления самим автомобилем.



Лучшим способом сохранения этой управляемости машиной при необходимости быстрого торможения без ABS является, применение особого способа торможения, который заключается в следующем, а именно: -в необходимости нажатия педали тормоза без ее долгого удержания и резкого мгновенного отпускания этой педали с повторным (вторичным) нажатием на данную педаль тормоза. Таким образом, нажимая и отпуская в данном случае тормоз мы с вами снижаем тот риск попасть в неуправляемый занос от такого резкого торможения.

Этот способ-метод называется «порогом торможения», который как-раз и заключается в том, что тормоз в автомобиле остается полностью зажатым до момента блокировки колес. Данная система «ABS» делает это за самого водителя автоматически. Когда водитель начинает резко тормозить на автомобиле с такой системой «ABS», то электроника в машине не позволяет колесам заблокироваться.

В отличие от конкретного водителя (даже профессионала) эта система «ABS» сама зажимает тормоза и отпускает их намного лучше и быстрее. Автомобилем оборудованным системой ABS намного проще управлять. Именно поэтому в гоночных болидах Формулы-1 запретили использовать данную систему, по причине, что эта «ABS» по-просту снижает требуемое мастерство участника гонок, что позволяет использовать в гонках менее подготовленного к ним пилота.



4-х канальная система «ABS» состоит из следующих основных компонентов, а именно: — из датчиков скорости на каждое колесо, из электронного управления гидравлической тормозной системой, из насоса для восстановления давления в гидролитической тормозной системе, а также из электронного блока управления всей системой «ABS».

Когда эта электронная система замечает, что одно из колес начинает вращаться быстрее других колес что несомненно может привести к последующей его блокировке, то чтобы не допустить этого данная система тут же начинает зажимать при помощи электронной гидролитической системы и так же резко разжимать сам тормоз, тем самым замедляя это колесо от быстрого вращения без риска его блокировки.



Так как тормозная система «ABS» сама автоматически быстро зажимает клапана в суппортах, которые далее зажимают тормозные колодки, и естественно быстро их разжимает, то водитель начинает чувствоват в самой педали тормоза определенные многочисленные толчки. На некоторых моделях машин во время срабатывания «ABS» раздается такой характерный скрежущий звук. А в некоторых моделях автомобилей при срабатывании системы «ABS» педаль тормоза даже может по-просту проваливаться в полик.



Многие другие из таких систем безопасности автомобилей, такие например, как стабилизация и контроль тяги, используют для своей работы какую-то часть системы «ABS». Так, для поддержания устойчивости машины используются например, датчики скорости «ABS» установленные конкретно на колесах, а еще гидравлическая тормозная система которая управляется электроникой. Подавляющее большинство современных автомобилей имеют сегодня в своих базовых комплектациях систему «ABS».



Вопреки распространенному мнению, что система «ABS» сокращает тормозной путь автомобиля, хотим сказать, что это ошибочное мнение, она не сокращает тормозной путь, а обеспечивает ту самую безопасность водителя во время резкого торможения, защищая тем самым автомобиль от неконтролируемого и неуправляемого заноса.



Но тем не менее, при некоторых дорожных ситуациях и погодных условиях данная система «ABS» все-же может сокращать длину тормозного пути. Так, например, на мокрой асфальтовой дороге эта система «ABS» действительно сокращает тормозной путь автомашины. А вот на гравийных и проселочных дорогах эта самая система уже ни как не поможет сократить длину вашего тормозного пути. Хотя из-за естественной неровности дорожного покрытия автомобиль в любом случае сможет затормозить быстрее, так как колеса машины имеют дополнительное определенное препятствие для своего последующего вращения.



Электронная система распределения тормозных усилий



Врачи обычно говорят, что профилактика заболеваний это намного лучше, чем само лечение. В нашем конкретном случае блокировка колес системой «ABS» при торможении — это и будет то самое необходимое лекарство (лечение). Ведь система начинает работать только тогда и в тот момент, когда колеса практически уже находятся в скольжение и на грани своей блокировки. Электронная же система распределения тормозных усилий (EBD) скорее всего мера превентивная и предназначена лишь для безопасности (для профилактики).



Как для резких так и для не сильных торможений не все колеса машины требуют для себя одинакового усилия тормозной системы, так как каждое колесо в автомобиле испытывает разную нагрузку при вращение.

Рассмотрим с вами друзья наиболее распространенный сценарий торможения: — допустим, перед нами прямая дорога на которой необходимо затормозить прямо перед стоп-линией. В этом случае, при торможении вес автомобиля смещается вперед, поэтому естественно на передние колеса нагрузка будет больше. Чем тяжелее колеса, тем меньше будет риск что они заблокируются. Так, в автомобилях без (EBD) регулирующий клапан установленный в гидролитической системе распределяет больше тормозной силы на передние колеса, поскольку нагрузка на передние колеса при смещении веса на переднюю часть машины становится больше, чтобы остановить передние колеса понадобится больше усилий, чем для задних колес. Без системы электронного распределения тормозных усилий при торможении, сила торможения распределяется независимо от самого смещения веса, она примерно одинакова, как на передние так и на задние колеса.



В принципе это является приемлемым решением для оптимальной работы всей тормозной системы. Но далеко все-же не идеальное. Дело все в том, что на баланс веса автомашины влияют многие факторы. Вот для примера, при резком аварийном торможении вес машины резко сместиться в ее переднюю часть. Причем стоит здесь отметить, что само смещение веса будет куда большим, чем это нужно (чем положено). Во время поворотов вес автомобиля смещается в иную противоположную сторону от угла самого поворота, что создает определенный риск скольжения колес на которые приходится меньше такого веса.



«EBD» способна распределять оптимальное необходимое тормозное усилие для каждого колеса автомобиля. «EBD» является тем самым расширением данной антиблокировочной тормозной системы. Она способна  контролировать скорость, разгон, замедление каждого колеса, чтобы точно определить для себя скорость вращения подшипника, а также сколько необходимо тормозного усилия для оптимального и безопасного торможения машины.

Данная «EBD» с помощью электронных клапанов в гидравлической системе может распределять большее тормозное усилие именно для тех колес, которые испытывают на себе более серьезные нагрузки.



Некоторые системы такого электронного распределения тормозных усилий могут контролировать еще и угол поворота рулевого колеса а также скорость прохождения поворота, на тот именно случай, чтобы в случае торможения в этих самых условиях правильно и вовремя распределить тормозное усилие для безопасной остановки. Также, после выхода автомашины из поворота данная система, учитывая смещение баланса веса кузова автомобиля, сама оптимально распределяет все тормозные усилия в гидравлической тормозной системе.



Система аварийного торможения



Обычно эту систему обозначают абревиатурой «BA», «BAS» или «ЕВА» — то есть система аварийного экстренного торможения. Эти три системы помогают водителю резко выполнить экстренное торможение. Их помощь заключается в дополнительной мощности самой тормозной системы. Обычно мы с вами не пользуемся экстренным и аварийным торможением. С одной стороны это очень даже хорошо, так как такое аварийное торможение, как правило, всегда связано с конкретным риском попасть в ДТП.



Но с другой стороны есть обратная сторона «медали», это то, что мы с вами редко пользуемся этим экстренным торможением, так как такое редкое пользование экстренным торможением играет с многими водителями плохую шутку. Поэтому получается, что большому количеству водителей просто не хватает обычного опыта и подготовки в том, чтобы знать для себя, что необходимо предпринять в конкретной экстренной ситуации. Так, в результате проведенного исследования удалось установить, что многие водители в экстремальных ситуациях прилагают не достаточно усилий для нажатия педали тормоза, что часто приводит их к аварии.



Мы могли бы просто избежать аварии, нажав с необходимым усилием на педаль тормоза, но из-за отсутствия опыта и определенного навыка в большинстве таких случаев мы нажимаем на педаль тормоза не с достаточной силой.

Как же все-таки работает система помощи при аварийном торможении?



На самой педали тормоза стоит специальный датчик, который и определяет, когда водитель пытается сделать аварийную остановку. Если система определила, что водитель хочет экстренно затормозить машину, то сразу начинает работать гидравлический усилитель тормозной системы, который добавляет усилия на нажатие педали тормоза, чтобы быстрее остановить автомобиль.



Некоторые современные электронные системы аварийного торможения настроены на работу с современными автоматическими системами торможения при создавшейся опасности столкновения. Об этом друзья читайте далее.





Автономное экстренное торможение



Автономное экстренное торможение, это огромный шаг вперед. Можно сказать, что эта система опередила развитие всей автопромышленности в целом. То, что казалось фантастикой еще несколько лет назад, сегодня уже реальность. Эта система автоматически работает без всякого участия водителя останавливая автомобиль в случае опасности столкновения. В основном данная система сначала предупреждает водителя об опасности, а потом уже приступает к действию.



Если водитель не отреагирует на предупреждение, то сразу сработает автономное экстренное торможение.

Как правило, большинство автономных экстренных систем торможения работают на предотвращение столкновения передней частью автомашины. Но в течение нескольких лет должна получить свое распространение и другая система, которая будет автоматически останавливать машину в случае опасности столкновения при движении задним ходом. Также эта система будет настроена и на обнаружение пешеходов и велосипедистов.



Принцип работы данных систем очень разнообразен, как и их множественное число названий. На разных машинах имеется своя индивидуальная специфика работы подобных систем безопасности. Так, например, на автомобилях Volvo (система «City Safety») и Ford (система «City Stop») автономное экстренное торможение работает на скорости до 30 км/час, изначально предупреждая водителя об опасности столкновения и далее уже, если водитель не отреагировал, эта система автоматически останавливает машину для предотвращения столкновения.



В автомобилях Mercedes-Benz (система Active Brake Assist) и Nissan / Infiniti (Intelligent Brake Assist) системы автоматического торможения работают не только на низких скоростях, но и способны еще автоматически останавливать автомобиль на высоких скоростях. Системы вполне способны определять уровень опасности столкновения.



В случае опасности электроника в машине начинает предупреждать водителя об опасности столкновения, а далее начинает уже автоматически останавливать машину. В некоторых автомобилях марки Мерседес также доступна уже и система предупреждения столкновения при движении задним ходом. Если водитель не реагирует на предупреждение об опасности, то автомобиль автоматически останавливается.

Устройство и принцип работы тормозной системы автомобиля

Автомобильная система торможения относится к активному устройству защиты. Принцип работы заключается в изменении скоростного режима автотранспорта. В том числе система предназначена для полной остановки автомобиля, включая экстренную остановку движения, а также удержание транспортных средств на месте во время стоянки на уклонах. Для осуществления этих целей применяются различные системы. Тормозная является основной. Кроме нее, используется еще дополнительная запасная и стояночная система. На современных автомобилях применяется еще вспомогательная система и противоблокировочная. Как устроена и действует тормозная система? Каких она бывает видов? Устройство, назначение и принцип работы тормозной системы описан в статье.

Описание рабочей системы

Как она действует? Принципом работы тормозной системы автомобиля является изменение скорости его езды и полной его остановки (в том числе в экстренных случаях во избежание аварий). Система состоит из привода и механизмов торможения. Для разных автомобилей предусматриваются разные типы систем. Это гидравлическая и пневматическая.

Описание гидравлической системы

Принципом работы гидравлической тормозной системы является воздействие педали на колодки с использованием жидкости или гидравлики. Она состоит из следующих компонентов:

• основной гидравлический цилиндр;
• вакуумный узел усиления;
• ABS или система контроля блокировки колес;
• модуль контроля давления на задние диски;
• основные тормозные цилиндры;
• гидравлический контур.

Основной гидравлический цилиндр

Он используется для передачи усилия, которое водитель сообщает тормозной педали. Это усилие передается в гидравлический контур. Далее энергия распределяется по дискам.

Вакуумный узел усиления

Дополняет работу цилиндра гидравлики. Предназначен усиливать эффект передачи усиления педали механизмам торможения.

Модуль контроля давления на задние диски

Для чего он предназначен? Модуль отслеживает силу давления на задние диски. За счет этого достигается наиболее плавное торможение во время поездки. Активно используется без ABS. При его наличии эта система становится второстепенной.

Система контроля блокировки колес

Устанавливается не на всех автомобилях. Ее цель — отслеживать моменты полной блокировки колес. Это делается преднамеренно, чтобы транспортное средство не двигалось юзом. Это важно на скользких и мокрых дорогах, когда во время торможения машина начинает идти юзом и становится неуправляемой.

Гидравлический контур

Представляет собой сеть связанных между собой трубопроводов с жидкостью или гидравликой. Контур соединяет основной и тормозные цилиндры. По ним передается усилие нажатия педали к цилиндрам. Контуры могут выполнять функции друг друга. А иногда могут осуществлять свои основные функции. Наиболее востребована система двойного пересечения контуров для тормозных приводов. Она устроена по диагонали.

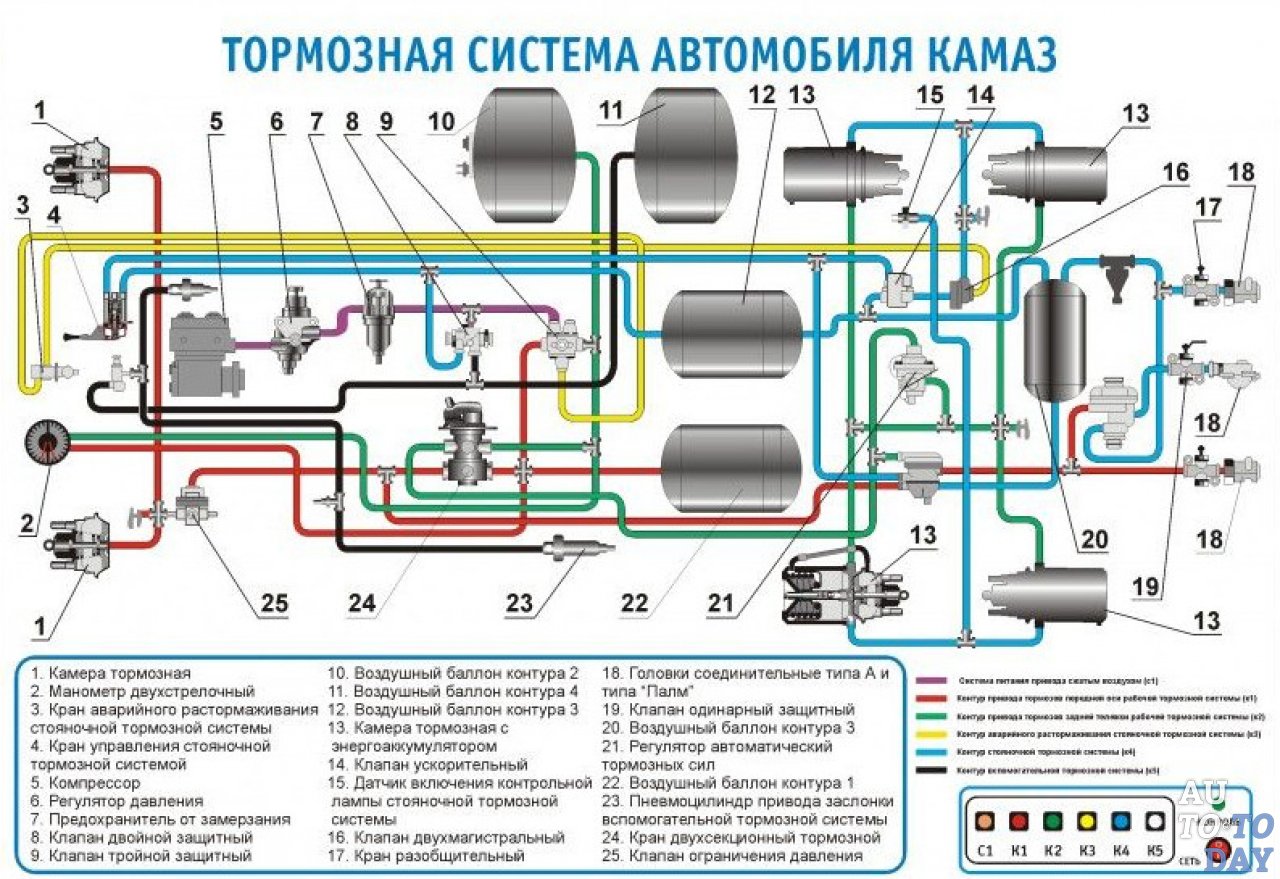

Описание пневматической системы

Принцип работы пневматической тормозной системы в основном аналогичен гидравлической. В ее состав входит воздушный компрессор, который приводом от двигателя накачивает атмосферный воздух в цилиндры. Контроллер поддерживает предусмотренное параметрами давление.

Воздух для торможения накапливается в специальных баллонах или ресиверах. По мере его выхода из контура он закачивается дополнительно компрессором. При надавливании водителем педали воздух из ресиверов или баллонов по контуру переходит в тормозные модули. Последние имеют специальные штоки, которые уже приводят в действие механизмы торможения. Колодки прижимаются к дискам (барабанам) колес. За счет этого транспорт начинает снижать скорость и постепенно останавливаться. После отпускания педали водителем воздух из системы выходит обратно наружу, и цикл повторяется. Пружины возвращают штоки в их первоначальное положение.

В основном это принцип работы тормозной системы КамАЗа. Такая система часто используется на грузовых автомобилях ввиду своей эффективности. Если гидравлику следует проверять, доливать жидкость, то воздушная система требует меньше внимания, а также не нуждается в постоянном доливе жидкости.

Воздушный компрессор

Расположенный в двигателе автомобиля, он закачивает из атмосферы воздух в пневматическую систему. Компрессор работает только при включенном двигателе. Как только номинальное давление в системе понижается, он запускается и доводит его до нужного значения. Принцип работы воздушной системы основан именно на компрессоре. От исправности данного агрегата зависит безопасность пассажиров и сохранность самого транспорта.

Система контроля давления

Эта система контролирует номинальное давление в контурах и цилиндрах. Она выводит избытки воздуха обратно в атмосферу. Она же контролирует работу компрессора, то есть отдает команды, когда начинать закачивать воздух и когда остановиться.

Система осушения воздуха

Для того чтобы в системе торможения не скапливался конденсат, поступающий вместе с атмосферным воздухом, необходимо осушать воздух. Основное предназначение системы — не допустить или минимизировать попадание влаги. Это особенно важно в зимнее время. Если будет образовываться конденсат, то в зимнее время он может просто замерзнуть и свести к минимуму эффект работы тормозов.

Ресиверы

Для чего необходимы ресиверы в автомобиле? Их назначение — накапливать воздух, необходимый для торможения. При нажатии падали воздух забирается из ресиверов и переходит в контур.

Камеры для торможения

Воздух из контуров попадает в камеры. Последние уже преобразуют их давление в механическую силу надавливания на колодки посредством штоков.

Тормозной кран ручного управления

Назначение такое же, что и у стояночного тормоза – удерживать неподвижно автомобиль во время стоянки. Вместо тросов здесь используется пневматика. Есть также и энергетические аккумуляторы. Они исполняют функцию торможения во время стоянки, а также при критическом падении давления воздуха в пневмосистеме.

Манометр

Средство контроля давления в системе торможения. Находится на приборной панели. Водитель может контролировать давление воздуха.

Аварийные средства сигнализации призваны предупредить водителя о критическом падении давления в камерах.

Система дополнительного торможения

Продолжаем изучать устройство и принцип работы тормозной системы. Дополнительная система призвана для экстренных и аварийных случаев. По сути, она дублирует главную систему. Срабатывает в случаях, когда неисправны основные тормоза. Система может работать самостоятельно, а может дополнять работу основной.

Система стояночного тормоза

В чем ее суть? Принцип работы тормозной системы заключается в прижимании колодок к дискам во время стоянки транспорта. Его предназначением является:

• сохранение неподвижного состояния транспорта во время стоянки;
• предотвращение самостоятельного движения автомобиля на уклонах;
• аварийное дублирование главной и вспомогательной систем.

Устройство системы торможения автомобиля

В состав входят определенные механизмы и соединяющиеся с ними приводы. Весь принцип работы тормозной системы основан на их четком взаимодействии друг с другом.

Сам механизм торможения нужен для создания усилий, необходимых для остановки или снижения скорости транспорта. Элемент устанавливается на колесной ступице и работает за счет силы трения. Механизм торможения бывает: дисковый или барабанный. Первый вариант используется сейчас намного чаще.

В состав тормозной системы включены статичные и вращающиеся механизмы. Статичными являются барабаны, а вращаются колодки со специальными накладками. Дисковый вариант имеет вращающийся диск торможения и неподвижный элемент суппорта с колодками. Управление этими механизмами осуществляется специальными приводами.

В тормозной системе гидравлика не является фактически единственной системой. Так, для стоянки используются тяговые рычаги и металлические тросы. Посредством тросов соединяются колодки задних колес с рычагом в кабине. Кроме гидравлики и механики, используются также электрические приводы, которые управляют процессом торможения и остановки автомобиля.

Гидравлическая система может дополняться другими средствами. Это защита от блокировки колес, средства для курсовой устойчивости, усиление экстренного торможения, также система помощи экстренного снижения скорости.

Кроме гидравлики используются пневматические и электрические системы. Есть комбинированный тип тормозов. Это пневмогидравлический, такой применялся ранее на грузовых автомобилях ЗИЛ «Бычок» (на данный момент эти машины не производятся).

Принцип работы

Принцип работы тормозной системы заключается в следующем:

• Нажатием педали водитель формирует некоторое усилие, которое передается на вакуумный узел.
• Сила нажатия на педаль увеличивается в вакуумном узле и передается уже на главный цилиндр.
• Поршень цилиндра воздействует на гидравлику и толкает ее по контуру трубопроводов. Давление в контуре начинает расти, жидкость давит на поршни тормозных цилиндров. Те, в свою очередь, прижимают колодки к дискам.
• Увеличение силы нажатия на педаль повышает давление гидравлики. За счет увеличения давления начинают срабатывать механизмы торможения. Чем сильнее давление жидкости, тем выше эффективность работы системы.
• Ослабление нажатия на педаль возвращает все механизмы в начальное положение за счет специальной пружины.

Заключение

В статье было рассмотрено устройство и принцип работы тормозной системы автомобиля. В целом эта система призвана обеспечивать безопасность движения автотранспорта, поэтому ей следует уделять особое внимание.

Векторные изображения Тормозная система автомобиля, Стоковые векторные изображения Тормозная система автомобиля | Depositphotos®Тормозная система. Векторный дизайн, ИллюстрацияСедан, стоящий на домкратахЧерные иконки — Запчасти для автомобилей и мотоцикловВекторный набор автозапчастейАвтомобильная тормозная система автозапчасти для ремонтаКомплект автозапчастейВекторная тормозная жидкость с дисковым тормозомКомплект автозапчастейАвтомобильный интерфейс и электронные системы безопасностиКомплект автозапчастей.Абстрактный дизайн тормозных комплектов и роторов пазов. Иконки Автозапчасти бесшовные моделиАвтомобильный логотип дизайн векторСилуэт автомобиля с деталями и колесамиТормозная система. Инфографическая диаграмма с общей автомобильной тормозной системой, на которой показаны два типа дисковых и барабанных автомобильных тормозов со всеми деталями для повышения осведомленности о безопасности дорожного движения и обучения механике. Автомобильные тормоза. Иллюстрация инфо графика. Буфер обмена техобслуживания автомобиляНастройка подвескиКомплект автозапчастейКомплект автозапчастейТормозной диск и тормозные колодкиИндикаторы панели приборов.Набор автозапчастейКомплект тормозной системы, изолированные на белом фоне вектор eps 10Автомобильные запчастиВекторные тормозные колодки изолированыАвтозапчастиАвтомобильные значки ремонта в плоском стиле.Автомобиль сервисное обслуживаниеПлоские значки — техническое обслуживание автомобилейАвтомобильные иконки приборной панелиАвтозапчастиРеалистичные автомобильные запчасти и значки услуг технология, Фотореалистичные тормоза Иллюстрация Автомобильная тормозная система. Тормозной диск стальной аэрации с перфорацией. Иконки тонкой линии обслуживания автомобиля. Тормозной диск. системаАвтозапчастиРазработка инновационных технологийКомплект автозапчастейИведомление о проблемах с тормозной системой.Набор инструментов для ремонта автомобилейАвтозапчастиКонцепция автомобильных запчастейВекторные черные иконки автомобильных запчастейКонтрольный список технического обслуживания автомобиля с буфером обменаАвтомобильные иконкиМеханик ИконкиЧерные иконки автомобильных запчастейИконы на приборной панели автомобиляАвтомобильное обслуживание, бизнесмен, работающий с современной виртуальной технологией, Инфографическая диаграмма автомобильной тормозной системы, показывающая передний диск и задний барабанные тормоза и Как это работает в автомобиле со структурой и всеми частями для транспортных технологий и образования в области дорожного движенияНабор автозапчастейИконы для вождения автомобиляСилуэтные автомобильные запчасти и значкиАвтомобильное обслуживание, Бизнесмен, работающий с современной виртуальной технологией, АвтозапчастиИконы автомобильных запчастей на белом фоне. Вектор Тормоз с SignBlack Реалистичные автомобильные запчасти и значки услуг Установите автозапчасти. Автосервис, механик, двигатель, запчасти, стирка, магазин шин, инженер, значки центральной линии авто. Редактируемые штрихи. Плоское векторное понятие символа иллюстрации дизайна. Линейные знаки на белом фоне

Комплекты тормозных колодок | Тормозные системы | Легковой автомобиль

Тормозные колодки — самая чувствительная фрикционная деталь в тормозной системе между всеми ограничениями тормозных дисков и поршня суппорта.Делая акцент на качестве и инновациях, Valeo обеспечивает 98% европейского автомобильного ассортимента благодаря своим знаниям в качестве поставщика премиум-класса в автомобильной промышленности, предлагая решения, предназначенные для вторичного рынка. Когда автомобиль тормозит, самый важный элемент безопасности в тормозной системе меньше, чем поверхность руки:

• На этой поверхности кинетическая энергия преобразуется в тепло, замедляет и останавливает транспортное средство.
• На этой поверхности необходимо освоить все физические характеристики, чтобы обеспечить управляемость автомобиля.
• На этой поверхности все вибрации должны быть поглощены, чтобы избежать шума.

Для своей линейки тормозных колодок Valeo использовала лучшие из возможных технологий, предлагая в некоторых случаях даже больше, чем оригинальное. продукты и обеспечить более короткий тормозной путь, лучшее сопротивление выцветанию и оптимальное торможение при любых обстоятельствах.

• O.E. Технические характеристики Назад к основам: продукт, предназначенный для автомобиля, должен обеспечивать максимальную эффективность.

Для оптимальной установки и эффективности торможения

• 100% предварительно уложенные подушечки Все подушечки Valeo премиум-класса предварительно уложены на производственной линии, чтобы ограничить эффект выцветания. Это обеспечивает полную эффективность торможения с самого первого торможения.
• Упаковка Благодаря новой упаковке целостность прокладок сохраняется до момента монтажа. Современный, практичный и компактный, он упрощает жизнь профессионалам и обеспечивает оптимальную идентификацию деталей благодаря более крупной этикетке.
• Комплектующие высокого уровня Все в одной коробке. Тормозные колодки Valeo легче установить, и вам не нужно заказывать дополнительные специальные детали
• Лучшее из технологий Колодки, разработанные для O.E. рынок специфичен для одного автомобиля. На вторичном рынке один фрикционный материал подходит для многих различных областей применения в автомобилях.

Являясь специалистом по послепродажному обслуживанию премиум-класса, Valeo предлагает своим инновационным ассортиментом тормозов высококачественные технологии для повышения безопасности и комфорта в каждой области применения.

Ваш автомобиль дергается при торможении: что теперь?

Когда вы приближаетесь к перекрестку, светофор становится желтым, а затем красным сразу после нажатия на педаль тормоза. В следующий момент ваш автомобиль слегка дергается, прежде чем полностью остановиться. Это неприятное ощущение, которое вы, возможно, испытывали раньше, но на этот раз вы сильно обеспокоены. Если ваш автомобиль дергается при торможении, необходимо определить причину и найти правильное решение.Эти три шага помогут вам начать.

1. Исключите очевидное

Если вы относитесь к небольшой группе владельцев автомобилей с механической коробкой передач, случайные рывки при переключении передач не редкость. Иногда водитель не рассчитывает время отпускания сцепления при каждом переключении, что вызывает рывки автомобиля.

Если вы переключаетесь с высокой передачи на более низкую, например, с пятой на вторую передачу, ваш автомобиль может дергаться, особенно если вы не снизили скорость.Практикуя контролируемое переключение на пониженную передачу, вы обнаружите, что проблема не в тормозах, а в вашем стиле вождения.

2. Проверьте свои тормоза

Неудивительно, что автомобиль дергается при торможении, если есть проблемы с тормозами. Обычно тормоза визжат, скрипят или скрипят, особенно с деформированными роторами. Кроме того, вы почувствуете некоторую вибрацию при нажатии на тормоза, вызывающую легкий рывок автомобиля при остановке.

Проблема может быть только в воздухе в тормозных магистралях.В таком случае используйте комплект для прокачки тормозов, чтобы прокачать тормоза. Вам также может потребоваться заменить тормозные колодки и заменить или восстановить поверхность изношенных роторов. Пока вы работаете, проверьте шины, чтобы убедиться, что протектор достаточно, а затем поверните их по мере необходимости. Наконец, проверьте запасное колесо, чтобы убедиться, что в нем достаточно воздуха.

3. Проверьте АБС

Современные автомобили оснащены антиблокировочной тормозной системой (АБС), которая помогает вашему автомобилю безопасно остановиться, особенно на скользкой дороге. В частности, система включает датчики, электронный модуль управления и гидравлический блок управления.

Обычно при неисправности системы АБС на панели приборов загорается сигнальная лампа. Неисправная проводка датчика, металлическая стружка или другой мусор могут быть причиной проблем — последний вызывает ложную обратную связь. Используйте диагностический прибор ABS для проверки кодов неисправностей, которые позволят определить проблему. Наконец, когда работа будет завершена, код неисправности должен исчезнуть, или вы можете удалить его с помощью диагностического прибора.

Всегда следуйте инструкциям вашего владельца, чтобы составлять график необходимого технического обслуживания через определенные интервалы.Выполнение простых задач на раннем этапе может помочь вам в дальнейшем избежать более серьезных проблем, включая проблемы с тормозами.
