Допустимые габариты груза для автоперевозок по длине, высоте и ширине

Сегодня устанавливаются достаточно жесткие ограничения на величину грузов, перевозимых по территории как Российской Федерации, так и других стран. Следует помнить: за нарушения габаритных правил полагается достаточно серьезная ответственность. Допустимые габариты перевозимого груза. Максимальная высота и ширина груза при транспортировке на дальние расстояния автомобильным транспортом, на прицепе.

Что такое негабаритный груз?

Любой объект, подлежащий транспортировке, с параметрами, превышающими установленные ПДД размеры, называется негабаритным (тяжеловесным) грузом. Он не имеет четкого определения и состоит из целого ряда требований, которые предъявляются к грузовой платформе и состоянию дорожного покрытия.

К основным параметрам грузов относятся высота, длина, ширина и масса. Если объект превышает по одному из этих показателей допустимые значения, его принято считать негабаритным грузом.

Сложности перевозки негабаритов в первую очередь связаны с особенностями дорог и наличием на пути следования тоннелей и мостов, имеющих ограничения по высоте арок и проездов, а также грузоподъемности. Сюда же относятся имеющиеся на дорогах пересечения с железнодорожными переездами, а также наличие линий связи и электропередач. Транспортировка еще может ограничиваться погодными условиями и типом дорожного покрытия.

Примером негабаритных грузов могут служить некоторые виды сельскохозяйственной спецтехники, катера и яхты, буровые установки, турбины, изделия из бетона и прочие объекты, имеющие всевозможные формы, размеры и большую массу. Таким образом, любой объект можно считать негабаритом, если он в силу особенностей своей формы, размеров, веса и иных параметров не подлежит перевозке на транспортном средстве в закрытом виде (например, при помощи контейнеров стандартных размеров).

Требования ПДД

В ПДД перевозке грузов посвящен раздел 23, состоящий из пяти пунктов, в которых законодатель предусмотрел все возможные ситуации, возникающие при их перевозке автомобильным транспортом.

В 23.1 речь идет о допустимых значениях по массе груза. 23.2 предписывает водителю контролировать его размещение и крепление.

Допустимые габариты автомобилей

Нашли ошибку в тексте? Выделите и нажмите Ctrl + Enter!

Согласно Правилам Дорожного Движения Российской Федерации (далее ПДД) допустимая ширина транспортного средства 2 метра 60 сантиметров для рефрежираторов и изотермических фургонов и 2 метра 55 сантиметров для остальных транспортных средств. Максимальная высота транспортного средства – 4 метра. Максимальная длинна автопоезда включая один прицеп не может превышать 20 метров, при этом длина тягача и длина прицепа не могут превышать 12 метров.

Допустимая масса двухосного транспортного средства (далее ТС) не может превышать 18 тонн, 25 тонн для 3-осного автомобиля и 32 тонны для 4-осного автомобиля. Масса 3-осного автопоезда не должна превышать 28 тонн, 4-осного автопоезда 36 тонн и 5-осного автопоезда 40 тонн.

Предельная осевая нагрузка при расстоянии более 2-х метров между ближайшими осями не должна превышать 10 тонн на ось, при расстоянии от 1,65 до 2 метров включительно 9 тонн, при расстоянии от 1,35 до 1,65 м. включительно предельная осевая нагрузка не должна превышать 8 тонн, при расстоянии от 100 до 135 см предельная осевая нагрузка не должна превышать 7 тонн и при расстоянии между ближайшими осями предельная осевая нагрузка на 1 ось не должна превышать 6 тонн.

Все транспортные средства, которые не укладываются в указанные ограничения являются негабаритными и для их движения по дорогам общего пользования нужно получать специальные разрешения. За управление транспортным средством превышающим эти габариты на водителя налагается штраф или изымается ВУ в соответствии с КОАП РФ.

Основной проблемой является непонимание водителями этих норм. Итак, давайте разложим все на вопросы и ответы.

В: ширина машины 2,55 + зеркала. Это негабарит?
О: нет, это габарит.

В: допустим свес груза на 0,4м в каждый бок и на 2 метра сзади?
О: да, но при этом ширина ТС с грузом не может быть более 2,55м, а длина автопоезда не более 20 метров.

В: что означает фраза «пробило по осям».
О: например, на весы въезжает 3-осный грузовик. Общая масса менее 25 тонн, расстояние между задними осями 135 см, но при этом нагрузка на заднюю тележку 20 тонн, т.е. не по 8 тонн на ось, а по 10. Это немногим лучше того, если бы грузовик весил более 25 тонн.

В: я вез автошины (автошины взяты как пример), в дороге они развалились, расперли тент и у меня забрали права. ИДПС прав?

О: Да, ИДПС прав так как габариты ТС превышены, а разрешения нет. За превышение габаритов отвечает водитель.

В: стенки рефрижератора, который по документам имеет ширину 2,6 м «раздуты» даже без груза, права заберут?
О: да, заберут.

В: высота ТС на поднятых подушках (имеются ввиду подушки осей, аналог рессор) в транспортном положении составляет 402 см, права заберут?
О: да, права заберут. Если в транспортном положении ТС превышает габарит, то это Ваши проблемы, они ИДПС не волнуют. Попробуйте стравливать воздух при остановках или искать юридические обоснования того, что замер Вашего ТС произведен не по ГОСТу.

В: по документам груз 20 тонн, в габарит укладывается, на весах выяснилось, что там 25 тонн, кто виноват.

О: виноват грузоотправитель, он же оплатит все «представление», но, зачастую, не всегда удается сразу доказать это, поэтому возможны юридические проволочки.

Как видите, условия работы достаточно жесткие и водитель почти всегда имеет хороший шанс остаться без документов, но не стоит этого пугаться и давать деньги, так как дача взятки – это серьезная статья, а Вашу вину предстоит еще доказать в суде. По рассказам тех, кто возит негабаритные грузы, бывают годы, когда они 8-10 месяцев в году ездят не с правами, а с временным разрешением. Главное знать законы, причем не на уровне «где-то слышал», а дословные формулировки и, при возможности, возить с собой сборник законов.

Максимальные массы и габариты транспортных средств, эксплуатируемых на автомобильных дорогах общего пользования

ФЕДЕРАЛЬНАЯ ДОРОЖНАЯ СЛУЖБА
РОССИИ

МАКСИМАЛЬНЫЕ МАССЫ И ГАБАРИТЫ
ТРАНСПОРТНЫХ СРЕДСТВ,
ЭКСПЛУАТИРУЕМЫХ НА АВТОМОБИЛЬНЫХ

ДОРОГАХ ОБЩЕГО ПОЛЬЗОВАНИЯ

Москва, 1999 г.

ФЕДЕРАЛЬНАЯ ДОРОЖНАЯ СЛУЖБА РОССИИ
(ФДС России)

ПРИКАЗ

г. Москва

15.03.99 № 56

Об утверждении норм «Максимальные массы и габариты транспортных средств, эксплуатируемых на автомобильных дорогах общего пользования»

В целях обеспечения безопасности дорожного движения, надежности и сохранности автомобильных дорог общего пользования и дорожных сооружений с учетом их несущей способности и грузоподъемности

ПРИКАЗЫВАЮ:

1 . Утвердить прилагаемые нормы «Максимальные массы и габариты транспортных средств, эксплуатируемых на автомобильных дорогах общего пользования», согласованные с Минтрансом России и МВД России.

2 . Отделу обеспечения сохранности дорог ФДС России (Сорокин С.Ф.) совместно с Юридическим Управлением ФДС России (Еникеев Ш.С.) согласовать в установленном порядке с заинтересованными министерствами и ведомствами и представить до 1 июня 1999 г. на утверждение руководству ФДС России «Правила пропуска тяжеловесных и (или) крупногабаритных транспортных средств по автомобильным дорогам общего пользования» и «Инструкцию о порядке компенсации ущерба, наносимого тяжеловесными автотранспортными средствами при проезде по автомобильным дорогам общего пользования».

3 . Контроль за исполнением настоящего приказа возложить на заместителя руководителя ФДС России Урманова И.А.

Руководитель В.Г. Артюхов

ФЕДЕРАЛЬНАЯ ДОРОЖНАЯ СЛУЖБА
РОССИИ

Согласовано:

Министерством транспорта

Российской Федерации

08. 10.98 г. № АН-3/722-ис

Министерством внутренних дел

Российской Федерации

01.07.98 г. № 1/11148

Утверждено

приказом Федеральной

дорожной службы России

15 марта 1999 г. № 56

МАКСИМАЛЬНЫЕ МАССЫ И ГАБАРИТЫ
ТРАНСПОРТНЫХ СРЕДСТВ,
ЭКСПЛУАТИРУЕМЫХ НА АВТОМОБИЛЬНЫХ
ДОРОГАХ ОБЩЕГО ПОЛЬЗОВАНИЯ

Москва, 1999 г.

1.1 . Положения, изложенные в настоящих нормах, относятся к массе и размерам транспортных средств, разрешенных для использования в Российской Федерации на автомобильных дорогах общего пользования, установлены исходя из требований обеспечения безопасности дорожного движения, надежности и сохранности автомобильных дорог и дорожных сооружений с учетом их несущей способности и грузоподъемности.

Изложенные ниже ограничения по массе и габаритам транспортных средств не относятся к производству транспортных средств, требования к которому устанавливаются иными стандартами и нормами.

1.2 . Транспортные средства или его части, образующие часть комбинированных транспортных средств, размеры, а также общая масса и осевая нагрузка которых не превосходят значений, установленных разделами 3 , 4 и 5 настоящих норм, допускаются к передвижению по федеральным и территориальным автомобильным дорогам общего пользования.

Для остальных автомобильных дорог, запроектированных и построенных на меньшие, чем указанные в разделах 3, 4 и 5 нагрузки, владельцами автомобильных дорог могут устанавливаться иные (меньшие) предельные значения массы транспортных средств, для федеральных автомобильных дорог - Федеральной дорожной службой России, для территориальных автомобильных дорог - органами исполнительной власти субъектов Российской Федерации, для муниципальных автомобильных дорог — органами местного самоуправления.

Решения об уменьшении приведенных ниже размеров и масс транспортных средств принимаются на основании результатов обследования автомобильных дорог и могут носить постоянный или временный характер. При этом орган, принявший такое решение, обязан в установленном порядке установить соответствующие дорожные знаки на автомобильной дороге или ее участке, на котором введены дополнительные ограничения по массе и размерам транспортных средств и проинформировать об этом пользователей автомобильных дорог.

1.3 . Транспортное средство и его часть, образующая комбинированное транспортное средство, масса и/или осевая нагрузка кото рого и/или размер которого превышают максимальные значения, установленные настоящими нормами, могут передвигаться по автомобильным дорогам только при наличии специальных разрешений, выдаваемых в установленном порядке компетентными органами.

Движение таких транспортных средств по автомобильным дорогам осуществляется в соответствии с «Инструкцией по перевозке крупногабаритных и тяжеловесных грузов автомобильным транспортом по дорогам Российской Федерации», утвержденной Минтрансом России 27. 05.96 г.

1.4 . Кроме предельных значений общей массы и осевых нагрузок, установленных настоящими требованиями, масса перевозимого груза и распределение нагрузки по осям не должны превышать величин, установленных предприятием-изготовителем для конкретного транспортного средства.

1.5 . Для целей настоящих норм использованы следующие понятия и определения:

Транспортное средство — устройство, предназначенное для перевозки по автомобильным дорогам грузов и пассажиров;

Грузовой автомобиль — транспортное средство, запроектированное и построенное исключительно или преимущественно для перевозки грузов;

Тягач — транспортное средство, запроектированное и построенное исключительно или преимущественно для буксировки прицепа или полуприцепа;

Прицеп — транспортное средство, предназначенное для перевозки грузов путем буксировки тягачом или грузовым автомобилем;

Полуприцеп — специально оборудованное для перевозки грузов, предназначенное для соединения с тягачом таким образом, чтобы часть этого транспортного средства располагалась непосредственно на тягаче и передавала ему значительную долю своего веса;

Автопоезд — комбинированное транспортное средство, состоящее из грузового автомобиля и прицепа;

Сочлененное транспортное средство - комбинированное транспортное средство, состоящее из тягача, сочлененного с полуприцепом;

Автобус — транспортное средство, предназначенное для перевозки пассажиров и их багажа, имеющее более девяти сидячих мест, включая место для водителя;

Сочлененный автобус — автобус, состоящий из двух или более жестких секций, соединенных друг с другом и имеющим пассажирский салон в каждой секции, позволяющий пассажирам свободно перемещаться из одного салона в другой;

Комбинированное транспортное средство — комбинация грузового автомобиля, состоящего из грузового автомобиля, соединенного с полуприцепом;

Максимальная длина, ширина и высота транспортного средства — длина, ширина и высота транспортного средства с грузом или без груза, не превышающая значений, указанных в разделе 3 настоящих норм;

Максимальные линейные параметры транспортного средства — линейные параметры, не превышающие значений, указанных в разделе 3 настоящих норм;

Максимальная масса транспортного средства — масса транспортного средства с грузом или без груза, которая не превышает значений, указанных в разделе 4 настоящих норм;

Максимальная осевая нагрузка — масса, передающаяся через ось транспортного средства на поверхность автомобильной дороги, не превышающая нормативного значения;

Неделимый груз — груз, который при перевозке по автомобильной дороге не может быть разделен на две или более частей без чрезмерных затрат или риска его порчи и который, будучи погруженным на транспортное средство, будет превышать его максимальные размеры и массу;

Воздушная подвеска — система подвески, в которой амортизирующим элементом является воздух;

Тележка — две и более осей, имеющих общую подвеску к транспортному средству;

Одиночная ось — ось транспортного средства, расположенная на расстоянии более 1,8 м до ближайшей оси этого транспортного средства;

Сближенные оси — оси (две или более) транспортного средства, расположенные на расстоянии между ними менее 1,8 м.

2.1 . Длина транспортного средства измеряется в соответствии со стандартом ISO 612-1978 пункт 6.1. При этом при измерении длины в соответствии с положениями этого стандарта, не учитываются следующие устройства, смонтированные на автомобиле:

• устройство для очистки стекол и брызговики;

• фронтальные и боковые маркировочные пластины;

• устройства для пломбирования и защитные приспособления для них;

• устройства для закрепления брезента и защитные приспособления для них;

• оборудование для электроосвещения;

• зеркала задней обзорности;

• приспособления для обзора пространства за автомобилем;

• воздуховодные трубки;

• длина клапанов и разъемов для соединения с прицепами или съемными кузовами;

• ступеньки для доступа в кузов;

• подъемник для записной автопокрышки;

• подъемные платформы, ступеньки для доступа и аналогичное оборудование, не превышающее в рабочем положении 200 мм и выполненное таким образом, чтобы они не могли увеличивать предельную массу загрузки автомобиля;

• сцепные устройства для буксировки транспортных средств или прицепов.

2.2 . Высота транспортного средства измеряется в соответствии со стандартом ISO 612-1978 пункт 6.3. Причем, при измерении высоты с учетом положений этого стандарта не должны учитываться следующие устройства, смонтированные на транспортном средстве: антенны; пантограф в поднятом положении.

Для транспортных средств, имеющих устройство для подъема оси, учитывается эффект от воздействия этого устройства.

2.3 . Ширина транспортного средства измеряется в соответствии со стандартом ISO 612-1978 пункт 6.2.

При измерении ширины транспортного средства с учетом положений этого стандарта не должны учитываться следующие устройства, смонтированные на автомобиле:

• устройства для пломб и печатей и защитные приспособления к ним;

• устройства для закрепления брезента и защитные приспособления для них;

• устройства для опознавания повреждения автопокрышек;

• выступающие гибкие части брызговиков;

• осветительное оборудование;

ступеньки в рабочем положении, подвесные платформы и аналогичное оборудование, которые в рабочем положении не превышают 10 мм с каждой стороны транспортного средства и обращенные вперед или назад, углы которых имеют закругления радиусом не менее 5 мм, и кромки которых имеют закругления с радиусом не менее 2,5 мм;

• зеркала для заднего обзора;

• индикаторы давления в автопокрышках;

• втягивающиеся или убирающиеся ступени;

• искривленная часть поверхности автопокрышки, выступающая за точку ее контакта с землей.

2.4 . Осевая масса транспортного средства измеряется при динамической вертикальной нагрузке, передающейся через одиночную ось на поверхность автомобильной дороги, от груженого автомобиля.

Измерение производится специальными автомобильными весами, прошедшими аттестацию в установленном порядке.

Осевая масса тележки, расположенной на одной подвеске, с учетом конструкции транспортного средства, определяется как сумма измерений массы каждой из осей, входящих в тележку.

2.5 . Полная масса транспортного средства или его части, образующей часть комбинированного транспортного средства, определяется как сумма измеренных масс всех осей транспортного средства или его части.

Максимальные размеры транспортных средств с учетом размеров съемных кузовов и тары для грузов, включая контейнеры, не должны превышать приведенных ниже значений.

3.1 . Максимальная длина:

• грузового автомобиля - 12,00 м

• прицепа - 12,00 м

• сочлененного транспортного средства - 16,5 м

• сочлененного автобуса - 18,00 м

• автопоезда - 20,00 м

3. 2 . Максимальная ширина:

всех транспортных средств - 2,50 м

3.3 . Максимальная высота - 4,00 м

3.4 . Максимальное расстояние между осью запора сцепного устройства и задней частью полуприцепа не должно превышать 12,00 м.

3.5 . Максимальное расстояние, измеренное параллельно продольной оси автопоезда от внешней передней точки кузова или площадки для установки груза за кабиной до задней внешней точки прицепа, минус расстояние между задней частью тягача и передней частью прицепа не должно превышать 15,65 м.

3.6 . Максимальное расстояние, измеренное параллельно продольной оси автопоезда, от внешней передней точки кузова или платформы для установки груза за кабиной до задней внешней точки полуприцепа не должно превышать 16,40 м.

3.7 . Установленный в кузове транспортного средства груз не должен выступать за заднюю внешнюю точку автомобиля или прицепа более чем на 2,00 м.

3.8 . Расстояние между задней осью грузового автомобиля и передней осью прицепа должно быть не менее 3,00 м.

3.9 . Горизонтально измеренное расстояние между осью шарнирного крепления полуприцепа и любой точкой передней части полуприцепа не должно превышать 2,04 м.

3.10 . Любое транспортное средство при движении должно обеспечивать возможность поворота в пределах пространства, ограниченного внешним радиусом 12,50 м и внутренним радиусом 5,30 м.

3.11 . Максимальное расстояние между осью запора сцепного устройства и задней частью комбинированного транспортного средства не должно превышать 12,00 м.

* Нормативные общие массы транспортных средств не допускается превышать более чем на 20 %.

Таблица 4.1

Тип автотранспортного средства		Нормативная общая масса автотранспортного средства, т
1. 1.	Грузовые автомобили а) двухосный автомобиль	18
	б) трехосный автомобиль	24
	г) четырехосный автомобиль с двумя ведущими осями, каждая из которых состоит из двух пар колес и имеет воздушную или эквивалентную ей подвеску	32
1.2.	Транспортные средства, образующие часть комбинированного транспортного средства а) двухосный прицеп	18
	б) трехосный прицеп	24
1. 3. 1.3.1.	Комбинированные транспортные средства Сочлененные транспортные средства
	а) двухосный тягач с двухосным полуприцепом при общей базе 11,2 м и более	36
	б) двухосный тягач с трехосным полуприцепом при общей базе 12,1 м и более	38
	в) трехосный тягач с двухосным полуприцепом при общей базе 11,7 м и более	37
	г) трехосный тягач с трехосным полуприцепом при общей базе 12,1 и более	38
	д) транспортное средство, состоящее из 18-ти тонного грузовика и 20-и тонного полуприцепа в случае, если транспортное средство имеет ведущую ось, состоящую из спаренных колес и оборудована воздушной или эквивалентной ей подвеской при общей базе 13,3 м и более	40
1. 3.2.	Автопоезда а) двухосный грузовой автомобиль с двухосным прицепом при общей базе 12,1 м и более	36
	б) двухосный грузовой автомобиль с трехосным прицепом при общей базе 14,6 м и более	42
	в) двухосный грузовой автомобиль с четырехосным прицепом при общей базе 16,5 м и более	44
	г) трехосный грузовой автомобиль с двухосным прицепом при общей базе 14,6 м и более	42
	д) трехосный грузовой автомобиль с трехосным прицепом при общей базе 15,9 м и более	44
	е) трехосный грузовой автомобиль с четырехосным прицепом при общей базе 18 м и более	44
1. 4.	Автобусы а) двухосный автобус	18
	б) трехосный автобус	24
	в) трехосный шарнирно сочлененный автобус	28
	г) четырехосный шарнирно сочлененный автобус	28

Таблица 5. 1 .

Нормативные осевые нагрузки автотранспортных средств *

* Осевые нагрузки автотранспортных средств не должны превышать нормативные осевые нагрузки более чем на 40 %.

Типы осей транспортных средств	Расчетная осевая нагрузка, на которую рассчитана дорожная одежда, тс
	10,0	6,0	10,0	6,0
	Нормативная осевая нагрузка, тс, при типе колес
	двухскатные		односкатные
Одиночные оси	10,0	6,0	9,0	5,5
Сдвоенные оси прицепов, полуприцепов, ведущие оси грузовых автомобилей и автобусов при расстояниях между осями:
а) более 0,5 м, но менее 1,0 м	5,7	4,5	5,3	4,0
б) равном или более 1,0 м, но менее 1,3 м	7,0	5,0	6,5	4,5
в) равном или более 1,3 м, но менее 1,8 м	8,0	5,5	7,5	5,0
г) равном или более 1,8 м	9,0	5,7	8,5	5,2
— то же, при креплении на воздушной или эквивалентной ей подвеске	9,5	5,8	9,0	5,3
Строенные оси прицепов и полуприцепов при расстояниях между осями:
а) более 0,5 м, но менее 1,0 м	5,5	4,0	5,0	3,6
б) равном или более 1,0 м, но менее 1,3 м	6,5	4,5	6,1	4,0
в) равном или более 1,3 м, но менее 1,8 м	7,5	5,0	7,0	4,5
г) равном или более 1,8 м	8,0	5,5	7,5	5,0
— то же, при креплении на воздушной или эквивалентной ей подвеске	8,5	5,7	8,0	5,2

5. 8 . Вес, передающийся на ведущую или ведущие оси автомобиля или комбинированного транспортного средства не должен быть менее 25 % от суммарного веса автомобиля или комбинированного транспортного средства.

СОДЕРЖАНИЕ

1. Общие положения . 2

2. Измерение массы и размеров транспортных средств . 3

3. Максимальные размеры и другие параметры транспортных средств . 4

4. Нормативная общая масса транспортных средств . 5

5. Нормативные осевые нагрузки автотранспортных средств . 6

Габариты грузов, допустимые для автомобильных перевозок

Приложение № 3
к Правилам перевозок грузов
автомобильным транспортом
Утверждено
Постановлением Правительства РФ
от 15. 04.2011 г. № 272

Блок: 1/3 | Кол-во символов: 163
Источник: https://proekt-007.ru/road/maximal-gabarit-automobil.html

Требования, касающиеся перевозки, установлены ПДД

Транспортировка должна производиться специальным транспортом. При этом требуется выполнение следующих условий:

масса перевозимого груза не может превышать максимально допустимые значения, установленные изготовителем транспортного средства;
запрещается эксплуатировать транспортное средство, у которого наблюдается частичное или полное заграждение фар и регистрационных знаков;
товар не должен препятствовать обзору и управлению транспортным средством.

Предельно допустимые габариты для автотранспорта в РФ

Блок: 2/9 | Кол-во символов: 556
Источник: https://SpecNavigator.ru/yurisprudentsiya/gabarity-gruza-dlya-avtoperevozok.html

Габариты транспортного средства

Значение

ДЛИНА: Одиночное транспортное средство

12 метров

ДЛИНА: Прицеп

12 метров

ДЛИНА: Автопоезд

20 метров

ДЛИНА: Длина выступающего за заднюю точку габарита транспортного средства груза не должна превышать

2 метра

ШИРИНА: Все транспортные средства

2,55 метра

ШИРИНА: Изотермические кузова транспортных средств

2,6 метра

ВЫСОТА: Все транспортные средства

4 метра

Примечание:
Предельно допустимые габариты груза, автомобилей и иных транспортных средств, указанные в настоящем приложении, включают в себя размеры съемных кузовов и тары для грузов, включая контейнеры.

Груз, который выступает за габариты автомобиля спереди и сзади более чем на 1 м или сбоку более чем на 0,4 м от внешнего края габаритного огня, должен быть обозначен опознавательными знаками «Крупногабаритный груз».

В темное время суток, а также в условиях недостаточной видимости, помимо опознавательных знаков, груз, который выступает за габариты автомобиля должен быть обозначен спереди — фонарем или световозвращателем белого цвета, сзади — фонарем или световозвращателем красного цвета.

Опознавательный знак «Крупногабаритный груз» представляет собой прямоугольный щиток размером 400 x 400 мм с нанесенными по диагонали красными и белыми чередующимися полосами шириной 50 мм со световозвращающей поверхностью.

При превышении автомобилем или иным транспортным средством (с грузом или без груза) вышеуказанных предельно допустимых габаритов, такой автомобиль относится к категории крупногабаритного.

Дальнейшая эксплуатация такого автомобиля и перевозка им грузов по автодорогам общего пользования Российской Федерации возможна только при наличии специального разрешения.

Специальное разрешение на движение по автодорогам общего пользования транспортного средства, осуществляющего перевозки крупногабаритных грузов выдается Федеральным дорожным агентством «Росавтодор» и подведомс

Допустимые габариты груза для перевозки автотранспортом

Автомобильные грузоперевозки подчиняются множеству правил и требований. Одни из них – ограничения по габаритам и весу, которые регламентируются действующим законодательством и ПДД. От их соблюдения зависит успешность и беспрепятственность перевозок, а также безопасность дорожного движения.

Допустимые габариты груза для автоперевозок по ПДД

Максимально разрешенные габариты перевозимого груза устанавливаются Постановления № 272 (первая редакция от 15.04.2011, вторая от 12.12.2017, третья с изменениями от 22.12.2018). Этот документ в целом утверждает Правила перевозок грузов автотранспортом. Он требует, чтобы при организации грузоперевозок:

не перекрывались фары и регистрационные знаки;
был обеспечен беспрепятственный обзор дороги;
вес груза находился в пределах, определенных заводом-изготовителем для конкретного автомобиля.

Транспортировка груза, размеры или вес которого превышают установленные ограничения, является нарушением правил дорожного движения. За это предусмотрена административная ответственность.

Предельно допустимые габариты транспортных средств

Также следует учитывать размеры самих машин. Их регламентируют приложения 1 и 3 указанного выше документа.

Предельно допустимые габариты транспортных средств (в метрах)

Тип ТС	Длина	Ширина	Высота
Одиночное авто	12*	2,55 для обычного фургона; 2,6 для изотермического	4
Автоприцеп	то же*	то же	то же
Автопоезд	20*	то же	то же

* при этом длина выступающего за задний борт машины груза не должна превышать 2 м.

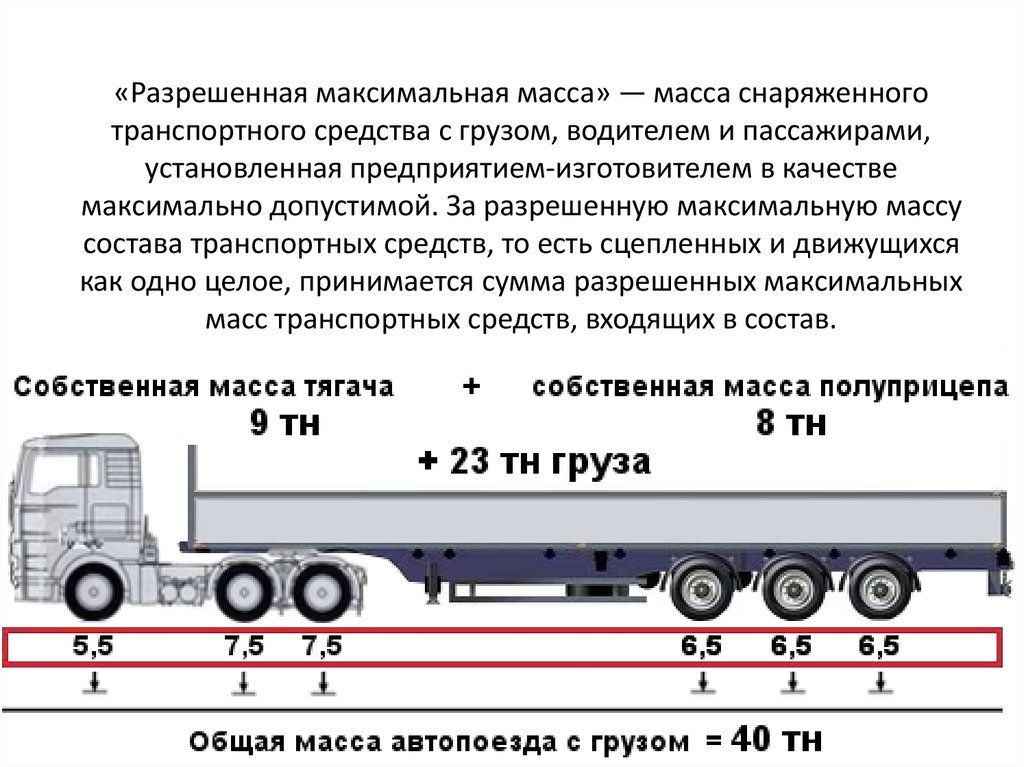

Важным параметром является и масса автомобиля, особенно если на пути его следования встречаются мосты, эстакады и другие подобные конструкции.

Допустимая масса транспортного средства (исчисление в тоннах)

Тип ТС	Число осей
Тип ТС	2	3	4	5	6 и более
Одиночное авто	18	25	32	38	38
Автопоезда: прицепные, седельные	—	28	36	40	44

Негабаритные грузы: правила и особенности перевозки

Нередко возникают ситуации, когда необходимо перевозить грузы, размеры или вес которых выше максимально допустимых. В этом случае необходимо руководствоваться специальными правилами, чтобы исключить возникновение затруднительных или аварийных ситуаций.

Для транспортировки негабаритов следует:

предварительно согласовать маршрут в ГИБДД;
оформить разрешение на перевозку;
получить машины сопровождения ГИБДД;
установить соответствующий знак из светоотражающего материала.

Перевозка негабаритов осуществляется строго по согласованному маршруту и в установленном скоростном режиме. Запрещается транспортировка в условиях гололеда, снегопада, тумана. Остановка разрешена только на специально оборудованных стоянках.

Если в процессе перевозки тяжеловеса или негабарита была повреждено покрытие автодороги или объекты инфраструктуры, то возмещение ущерба возлагается на владельца грузового автомобиля.

Перевозка грузов — Правила дорожного движения 2020-2021 ПДД, КоАП, ГИБДД онлайн

ПДД РФ
Правила дорожного движения Российской Федерации
Действующая редакция

Раздел 22 ← Раздел 23 → Раздел 24

Перевозка грузов

23.1. Масса перевозимого груза и распределение нагрузки по осям не должны превышать величин, установленных предприятием-изготовителем для данного транспортного средства.

23.2. Перед началом и во время движения водитель обязан контролировать размещение, крепление и состояние груза во избежание его падения, создания помех для движения.

23.3. Перевозка груза допускается при условии, что он:

не ограничивает водителю обзор;
не затрудняет управление и не нарушает устойчивость транспортного средства;
не закрывает внешние световые приборы и световозвращатели, регистрационные и опознавательные знаки, а также не препятствует восприятию сигналов, подаваемых рукой;
не создает шум, не пылит и не загрязняет дорогу и окружающую среду.

Если состояние и размещение груза не удовлетворяют указанным требованиям, водитель обязан принять меры к устранению нарушений перечисленных правил перевозки либо прекратить дальнейшее движение.

23.4. Груз, выступающий за габариты транспортного средства спереди или сзади более чем на 1 м, или сбоку более чем на 0,4 м от внешнего края габаритного огня, должен быть обозначен опознавательными знаками “Крупногабаритный груз”, а в темное время суток и в условиях недостаточной видимости, кроме того, спереди – фонарем или световозвращателем белого цвета, сзади – фонарем или световозвращателем красного цвета.

23.5. Перевозка тяжеловесных и опасных грузов, движение транспортного средства, габаритные параметры которого с грузом или без него превышают по ширине 2,55 м (2,6 м – для рефрижераторов и изотермических кузовов), по высоте 4 м от поверхности проезжей части, по длине (включая один прицеп) 20 м, либо движение транспортного средства с грузом, выступающим за заднюю точку габарита транспортного средства более чем на 2 м, а также движение автопоездов с двумя и более прицепами осуществляются в соответствии со специальными правилами.

Международные автомобильные перевозки осуществляются в соответствии с требованиями к транспортным средствам и правилами перевозки, установленными международными договорами Российской Федерации.

см. – Дополнительные требования к движению велосипедов, мопедов, гужевых повозок, а также прогону животных

Автор темы: АвтоЗащитник

Какова высота арендуемого грузовика?

Если вы арендуете грузовой автомобиль для самостоятельного переезда, вам следует помнить о высоте , высота . Это важная информация, поскольку некоторые мосты, путепроводы и туннели имеют меньший зазор по высоте и, если их не избежать, могут нанести значительный ущерб движущемуся грузовику. И нет, страхование аренды грузовика вряд ли покроет этот тип ущерба.

Общие правила для аренды грузовиков Высота

Департамент транспорта требует, чтобы минимальный зазор по высоте на основных дорогах и автомагистралях должен составлять 14–16 футов.Вам не о чем беспокоиться, если вы не отправляетесь в сельскую или историческую местность.
В случае, если мост или туннель имеют небольшой просвет, вы можете быть уверены, что вас будут часто предупреждать. В таких ситуациях вы, как правило, увидите знак, который сообщает вам, куда следует выйти и какой альтернативный маршрут вам следует выбрать.
Если вы не уверены, достаточно ли у вас допуска, вы должны никогда не рисковать! Немедленно остановитесь и определите, подойдет ли вам

Скоро переезд? Найдите доступных местных грузчиков, которые сделают за вас тяжелую работу, на нашей торговой площадке.

Это не только мосты …

Довольно редко вы встретите мост с достаточно низким просветом, поэтому вам нужно будет принять меры, особенно если вы находитесь на межгосударственной или главной дороге. Это потому, что мосты и туннели имеют ограничения по высоте, чтобы предотвратить эту проблему. Что не регулируется?

Проезд для фаст-фуда
Проезд для банка и банкомата
Навесы для зданий
Парковочные гаражи
Навесы для бензоколонок

Факторы, влияющие на высоту грузовика

Высота арендованного грузовика будет варьироваться в зависимости от факторы:

Размер
Компания по аренде
Марка и модель грузовика

Высота зазора в зависимости от размера грузовика

Итак, какова высота зазора у вашего арендованного грузовика ? Ниже мы указали высоту дорожного просвета для наиболее распространенных арендованных грузовиков.

См. Наклейку о допуске по высоте! Предоставленные нами данные следует использовать как норму , фактическая высота проезда вашего конкретного арендованного грузовика может отличаться. Для получения наиболее точных данных обратитесь к наклейке со спецификациями, размещенной на вашем арендованном грузовике.
Размер грузовика Клиренс Высота
Показанная высота клиренса является максимальной заявленной высоты для указанного размера самосвала.Ваш фактический клиренс может быть меньше указанного в зависимости от марки / модели и прокатной компании
10 футов 10 футов
14 футов 10 футов
16 футов 11 футов 6 «
17 футов 12 ‘
20 футов 13′
22 футов 13 ‘6″
24 футов 13′ 6 «
26 Ft 13 футов 6 дюймов
Электрический зазор на подстанции | Электротехнические примечания и статьи
Минимальный зазор на подстанции:
Напряжение Наивысшее напряжение Уровень светового импульса (Kvp) Уровень коммутируемого импульса (Kvp) Минимальный зазор Расстояние безопасности (Мт) Дорожный просвет (Мт)
Фаза-Земля Фаза-Фаза
11кВ 12кВ 70 0.178 0,229 2,600 3,700
33кВ 36кВ 170 0,320 0,320 2,800 3,700
132кВ 145кВ 550 1,100 1,100 3,700 4,600
650 1,100 1,100 2.700 4,600
220кВ 245кВ 950 1.900 1.900 4,300 5,500
1050 1.900 1.900 4,300 5,500
400 кВ 420кВ 1425 1050 (P-E) 3,400 4.200 6.400 8.000
Электрический зазор на подстанции:
Напряжение Высота I залива от земли (Mt) Высота II пролета от земли (Mt) Ширина пролета (метры) Фаза-Фаза (Mt) Между оборудованием Заземляющий провод от земли
132кВ (одинарный) 8.0 – 11,0 3,0 3,0 10,5
220 кВ (одинарный) 12,5 – 18 4,5 4,5 15,5
220кВ (двойной) 18,5 25 25 4,5 4,5 28,5
400 кВ 15,6 22 22,0 7,0 > 6.0 30,0
Ширина стандартного отсека в метрах:
Напряжение Ширина отсека (метры)
11кВ 4,7 метр
33кВ 4,7 метр
66кВ 7,6 метра
132кВ 12,2 метра
220кВ 17 метров
400 кВ 27 метров
Стандартный автобус и оборудование Высота
Напряжение Оборудование, действующее на высоту терминала (метр) Главный автобус Измерение высоты (метр)
Низкая Высокая
11 кВ / 33 кВ 2.От 8 до 4 5,5 К 6,5 9 от 6,5 до 8,5
66кВ 2,8 до 4 6To8 9–10,5 9,5
132кВ 3,7To5 8To9,5 13,5–14,5 12To12,5
220кВ 4.9To5.5 9To13 18,5 15 до 18,5
400 кВ 8,0 15,5 – 23
Расстояние между фазами для натянутой шины:
Напряжение Клиренс
11кВ 1300 мм
33кВ 1300 мм
66кВ 2200 мм
132кВ 3000 мм
220кВ 4500 мм
400 кВ 7000 мм
Минимальный зазор токоведущих частей от земли:
Напряжение Минимальное расстояние до земли (Мт) Высота секции (Мт)
11кВ 3.700 2,600
33кВ 3,700 2,800
66кВ 4,600 3.000
132кВ 4,600 3,500
220кВ 5,500 4,300
400 кВ 8.000 7.000
Строка изолятора:
Напряжение Номер подвесной струны Длина (мм) Номер диска для натяжной струны Длина в (мм)
66кВ 5 965 6 1070
132кВ 9 1255 10 1820
220кВ 14 1915 15 2915
400 кВ 23 3850 2 х 23 5450
Номинальный диапазон:
Напряжение Нормальный диапазон (метр)
66кВ 240-250-275
132кВ 315-325-335
220кВ 315-325-335
400 кВ 315-325-335
Минимальный дорожный просвет:
Напряжение Земля (метр)
66кВ 5.5
132кВ 6,1
220кВ 7,0
400 кВ 8,0
800 кВ 12,4
Минимальные расстояния для внутренних подстанций

Расстояние Описания
0,9 метра Горизонтально между любым элементом оборудования и стеной подстанции
0.6 метров Горизонтально между любыми двумя единицами оборудования
1,2 метра Горизонтально перед любым распределительным устройством высокого напряжения
Зазор проводника на башне
Напряжение Башня Тип Вертикальное пространство (Mt) Горизонтальное пространство (Мт) Общая высота от земли (м)
66кВ А 1,03 4.0 15,91
B 1,03 4,27 15,42
С 1,22 4,88 16,24
132кВ А 7,140 2,17 23,14
B 4,2 6,29 22,06
С 4.2 7,15 22,68
D 4,2 8,8 24,06
220кВ А 5,2 8,5 28,55
B 5,25 10,5 29,08
С 6,7 12,6 31,68
D
НОРМЫ ЗАЩИТЫ СИЛОВЫХ ТРАНСФОРМАТОРОВ КЛАССА СВН
Соотношение напряжений и емкость Сторона ВН Сторона НН Общие реле
132/33 / 11кВ до 8 МВА 3 реле O / L + 1 реле E / L 2 реле O / L + 1 реле E / L Buchholz, РПН Buchholz, OT, WT
132/33 / 11кВ выше 8 МВА и ниже 31.5 МВА 3 реле O / L + 1 реж. Реле E / L 3 реле O / L + 1 реле E / L Дифференциал, Бухгольца, РПН Бухгольца, OT, WT
132/33 кВ, 31,5 МВА и выше 3 реле O / L + 1 реж. Реле E / L 3 реле O / L + 1 реле E / L Дифференциал, избыточный поток, Бухгольца, РПН PRV, OT, WT
220/33 кВ, 31,5 МВА и 50 МВА 220/132 кВ, 100 МВА 3 реле O / L + 1 реж. Реле E / L 3 реле O / L + 1 реж.реле Дифференциал, избыточный поток, Бухгольца, РПН PRV, OT, WT
400/220 кВ 315 МВА 3 направленных реле O / L (с установкой директ. High) +1 реле E / L направленного направления. Ограниченное реле E / F + 3 реле направления O / L для действия 3 направленных реле O / L (с установкой директ. High) +1 реле E / L направленного направления. Ограниченное реле E / F Дифференциал, избыточный поток, Бухгольца, РПН PRV, OT, WT и реле перегрузки (аварийной сигнализации)
Самая нижняя часть любого изолятора или проходного изолятора должна находиться на высоте не менее 2500 мм над уровнем земли.
Расположение L.A (от втулки T.C):
Напряжение БИЛ Пик Расстояние (Mt)
11кВ 75 12
33кВ 200 15
66кВ 325 24
132кВ 550 35
220кВ 900 К 1050 Рядом с Т.C
400 кВ 1425 К 1550
Нравится:
Нравится Загрузка …
Связанные
TAS ГЛАВА 6: САНТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ И СООРУЖЕНИЯ

601 Общий
601.1 Объем. Положения главы 6 должны применяться, если это требуется главой 2 или если на это указано требование в этом документе.
602 Поилки
602.1 Общие. Питьевые фонтанчики должны соответствовать 307 и 602.
602,2 Свободное пространство пола. Подразделения должны иметь свободный пол или наземное пространство в соответствии с 305, расположенное для подхода вперед и центрированное на модуле. Должен быть обеспечен зазор между коленями и пальцами в соответствии с 306.
ИСКЛЮЧЕНИЕ: Параллельный подход в соответствии с 305 должен быть разрешен в устройствах для использования детьми, где носик находится максимум на 30 дюймов (760 мм) над финишным полом или землей и на 3 1/2 дюйма (90 мм) максимум от передний край агрегата, включая бамперы.
602.3 Рабочие части. Рабочие части должны соответствовать 309.
602,4 Высота излива. Выпускные отверстия должны быть на высоте 36 дюймов (915 мм) над финишным полом или землей.
602,5 Расположение носика. Излив должен располагаться как минимум на расстоянии 15 дюймов (380 мм) от вертикальной опоры и не более 5 дюймов (125 мм) от переднего края устройства, включая бамперы.

Рисунок 602.5 Расположение носика питьевого фонтана
602,6 Расход воды. Излив должен обеспечивать поток воды высотой минимум 4 дюйма (100 мм) и должен располагаться максимум на 5 дюймов (125 мм) от передней части устройства. Угол струи воды измеряется по горизонтали относительно передней поверхности агрегата. Если водосливы расположены на расстоянии менее 3 дюймов (75 мм) от передней части устройства, угол потока воды должен составлять не более 30 градусов. Если водосливы расположены на расстоянии максимум от 3 дюймов (75 мм) до 5 дюймов (125 мм) от передней части устройства, угол потока воды должен составлять максимум 15 градусов.
Консультативный 602.6 Расход воды. Требование, чтобы из носика фонтана для питья создавал поток воды минимум 4 дюйма (100 мм), чтобы чашка могла быть вставлена под поток воды, чтобы обеспечить глоток воды для человека, который из-за инвалидность, иначе не сможет пользоваться питьевым фонтанчиком.
602.7 Поилки для стоящих людей. Выпускные отверстия фонтанчиков для питья для стоящих людей должны находиться на высоте минимум 38 дюймов (965 мм) и максимум 43 дюйма (1090 мм) над финишным полом или землей.
603 Туалеты и ванные комнаты
603.1 Общие. Туалетные и ванные комнаты должны соответствовать 603.
603.2 Зазоры. Зазоры должны соответствовать 603.2.
603.2.1 Поворотное пространство. В помещении должно быть предусмотрено место для разворота в соответствии с 304.
603.2.2 Перекрытие. Необходимое свободное пространство на полу, зазор у приспособлений и пространство для разворота должны иметь возможность перекрытия.
603.2.3 Распашная дверь. Двери не должны открываться в свободное пространство пола или зазор, необходимый для установки каких-либо приспособлений. Двери должны иметь возможность открываться на необходимое пространство для разворота.
ИСКЛЮЧЕНИЯ:
1. Двери в туалетную комнату или ванную комнату для одного человека, доступного только через личный кабинет, а не для общего или общественного пользования, должны иметь возможность открываться на свободное пространство пола или свободное пространство при условии, что Поворот двери можно реверсировать в соответствии с 603.2.3.
2. Если туалетная комната или ванная предназначены для индивидуального использования и в помещении предусмотрено свободное пространство пола, соответствующее требованиям 305.3, за пределами дуги поворота двери, двери должны иметь возможность открываться в свободное пространство пола или свободное пространство. требуется для любого приспособления.
Консультации 603.2.3 Исключение поворота двери 1. Во время установки двери, и если поворот двери будет изменен в будущем, дверь должна соответствовать всем требованиям, указанным в 404.Кроме того, поворот двери не может уменьшить требуемую ширину доступного маршрута. Кроме того, избегайте нарушения других строительных норм или правил техники безопасности при реверсировании двери.
603.3 Зеркала. Зеркала, расположенные над туалетами или столешницами, должны быть установлены так, чтобы нижний край отражающей поверхности находился на высоте не более 40 дюймов (1015 мм) над чистым полом или землей. Зеркала, расположенные не над туалетами или столешницами, должны устанавливаться так, чтобы нижний край отражающей поверхности находился на высоте не более 35 дюймов (890 мм) над чистым полом или землей.
Консультативный 603.3 Зеркала. Одно зеркало в полный рост может вместить большее количество людей, включая детей. Чтобы зеркала могли использовать амбулаторные люди и люди в инвалидных колясках, верхний край зеркал должен находиться на расстоянии не менее 74 дюймов (1880 мм) от пола или земли.
603.4 Крючки и полки. Крючки для одежды должны располагаться в пределах одного из диапазонов досягаемости, указанных в 308. Полки должны располагаться на высоте минимум 40 дюймов (1015 мм) и максимум 48 дюймов (1220 мм) над чистым полом.
604 Санузлы и туалеты
604.1 Общие . Санузлы и туалеты должны соответствовать требованиям 604.2–604.8.
ИСКЛЮЧЕНИЕ: Санузлы и туалеты для детей должны соответствовать требованиям 604.9.
604,2 Местоположение. Санузел должен располагаться стеной или перегородкой сзади и сбоку.Центральная линия унитаза должна находиться на расстоянии минимум 16 дюймов (405 мм) до 18 дюймов (455 мм) максимум от боковой стены или перегородки, за исключением того, что унитаз должен находиться на расстоянии минимум 17 дюймов (430 мм) и 19 дюймов (485 мм). ) максимум от боковой стены или перегородки в амбулаторном туалетном отделении, указанном в 604.8.2. Санузлы должны быть организованы с левой или правой стороны.

Рисунок 604.2 Расположение водяного шкафа
604.3 Зазор. Свободное пространство вокруг унитазов и туалетов должно соответствовать 604.3.
604.3.1 Размер. Свободное пространство вокруг унитаза должно составлять минимум 60 дюймов (1525 мм) при измерении перпендикулярно боковой стене и минимум 56 дюймов (1420 мм) при измерении перпендикулярно задней стене.

Рисунок 604.3.1 Размер зазора у туалетов
604.3.2 Перекрытие. Требуемый зазор вокруг унитаза должен быть разрешен таким образом, чтобы он перекрывал унитаз, связанные поручни, диспенсеры, устройства для удаления гигиенических салфеток, крючки для одежды, полки, доступные маршруты, свободное пространство на полу и зазоры, необходимые для других приспособлений, а также пространство для поворота .Никакие другие приспособления или препятствия не должны находиться в пределах необходимого расстояния от унитаза.
ИСКЛЮЧЕНИЕ: В жилых единицах туалет, соответствующий требованиям 606, должен быть разрешен на задней стене на расстоянии 18 дюймов (455 мм) от средней линии туалета, где зазор у туалета составляет минимум 66 дюймов (1675 мм) при измерении. перпендикулярно задней стенке.
Консультации 604.3.2 Перекрытие. Когда дверь в туалетную комнату расположена непосредственно перед унитазом, унитаз не может перекрывать необходимое пространство для маневрирования для двери внутри комнаты.

Рисунок 604.3.2 (Исключение) Перекрытие зазоров в жилых домах
604.4 мест. Высота сиденья туалета над чистовым полом должна составлять минимум 17 дюймов (430 мм) и максимум 19 дюймов (485 мм) от верхней части сиденья.Сиденья не должны подпруживаться, чтобы вернуться в поднятое положение.
ИСКЛЮЧЕНИЯ:
1. Санузел в туалетной комнате для одного человека, доступ к которому осуществляется только через личный кабинет, а не для общего или общественного пользования, не должен соответствовать требованиям 604.4.
2. В жилых домах высота унитазов должна составлять минимум 15 дюймов (380 мм) и максимум 19 дюймов (485 мм) над финишным полом до верха сиденья.
604,5 Поручни. Поручни для унитаза должны соответствовать требованиям 609. Поручни должны быть предусмотрены на боковой стене, ближайшей к унитазу, и на задней стене.
ИСКЛЮЧЕНИЯ:
1. Поручни не должны устанавливаться в туалетной комнате для одного человека, доступного только через частный офис, а не для общего или общественного пользования, при условии, что в стенах и расположен так, чтобы можно было установить поручни, соответствующие требованиям 604.5.
2. В жилых домах поручни не должны устанавливаться в туалете или ванных комнатах при условии, что арматура установлена в стенах и расположена так, чтобы позволить установку поручней в соответствии с 604.5.
3. В местах содержания под стражей или исправительных учреждениях поручни не должны устанавливаться в жилых помещениях или камерах предварительного заключения, которые специально сконструированы без выступов для предотвращения самоубийств.
Консультации 604.5 поручней Исключение 2 . Усиление должно быть достаточным для установки поручней на задней и боковой стенках, которые полностью удовлетворяют всем требованиям доступности, включая, помимо прочего, необходимую длину, высоту установки и прочность конструкции.
604.5.1 Боковая стенка. Поручень с боковой стенкой должен быть минимум 42 дюйма (1065 мм) в длину, находиться на расстоянии не более 12 дюймов (305 мм) от задней стенки и выступать минимум на 54 дюйма (1370 мм) от задней стенки.

Рисунок 604.5.1 Поручень с боковой стенкой у туалетов
604.5.2 Задняя стенка. Поручень на задней стенке должен иметь длину не менее 36 дюймов (915 мм) и выходить от средней линии унитаза минимум на 12 дюймов (305 мм) с одной стороны и минимум 24 дюйма (610 мм) с другой стороны.
ИСКЛЮЧЕНИЯ:
1. Длина заднего поручня должна составлять минимум 24 дюйма (610 мм) с центром на унитазе, где пространство на стене не позволяет иметь длину минимум 36 дюймов (915 мм). за счет расположения встраиваемого светильника рядом с унитазом.
2. Если административный орган требует, чтобы органы управления смывом для смывных клапанов располагались в положении, которое противоречит расположению заднего поручня, тогда разрешается разделить задний поручень или сместить его на открытую сторону. туалетная зона.

Рисунок 604.5.2 Поручень задней стенки у туалетов
604.6 Органы управления промывкой. Органы управления смывом должны быть ручными или автоматическими.Органы управления смывом с ручным управлением должны соответствовать требованиям 309. Органы управления смывом должны располагаться на открытой стороне унитаза, за исключением отсеков, доступных в амбулаторных условиях, соответствующих требованиям 604.8.2.
Advisory 604.6 Flush Controls. Если водопроводные клапаны расположены непосредственно за сиденьем унитаза, промывочные клапаны и связанные с ними водопроводные трубы могут вызвать травму или нарушение равновесия, когда человек наклоняется к ним спиной. Во избежание травм или дисбаланса водопровод можно располагать за стенами или сбоку от унитаза; или, если это одобрено местными властями, имеющими юрисдикцию, предоставьте крышку сиденья унитаза.
604.7 Диспенсеры. Диспенсеры для туалетной бумаги должны соответствовать 309.4 и должны находиться на расстоянии минимум 7 дюймов (180 мм) и максимум 9 дюймов (230 мм) перед унитазом, измеренным по средней линии диспенсера. Выходной патрубок дозатора должен находиться на высоте минимум 15 дюймов (380 мм) и максимум 48 дюймов (1220 мм) над чистовым полом и не должен располагаться за поручнями. Диспенсеры не должны быть такого типа, который контролирует доставку или не допускает непрерывный поток бумаги.
Advisory 604.7 Диспенсеры. Если дозаторы туалетной бумаги установлены над поручнем на боковой стенке, выпускное отверстие дозатора туалетной бумаги должно находиться на высоте 48 дюймов (1220 мм) максимум над чистым полом, а верхняя часть поверхности захвата поручня должна быть на высоте 33 дюйма ( Минимум 840 мм) и максимум 36 дюймов (915 мм) над чистовым полом.

Рисунок 604.7 Расположение выхода дозатора
604,8 Туалеты. Туалетные отсеки, доступные для инвалидов-колясочников, должны соответствовать требованиям 604.8.1 и 604.8.3. Отсеки, содержащие более одного сантехнического оборудования, должны соответствовать требованиям 603. Отсеки, доступные в амбулаторных условиях, должны соответствовать требованиям 604.8.2 и 604.8.3.
604.8.1 Отсеки для инвалидных колясок. Отсеки, доступные для инвалидных колясок, должны соответствовать 604.8.1.
604.8.1.1 Размер. Отсеки, доступные для инвалидов-колясочников, должны иметь ширину не менее 60 дюймов (1525 мм) при измерении перпендикулярно боковой стене, и минимум 56 дюймов (1420 мм) в глубину для подвесных унитазов и минимум 59 дюймов (1500 мм) для напольных унитазов. перпендикулярно задней стенке.Отсеки, доступные для инвалидов-колясочников, для использования детьми должны иметь ширину не менее 60 дюймов (1525 мм) при измерении перпендикулярно боковой стене и минимальную глубину 59 дюймов (1500 мм) для подвесных и напольных унитазов, измеренных перпендикулярно задней стене.
Консультативный 604.8.1.1 Размер. Минимальное необходимое пространство в туалетных отсеках предусмотрено для того, чтобы человек, использующий инвалидное кресло, мог занять свое положение у туалета. Это пространство не может быть закрыто столиками для пеленания или другими приспособлениями или удобствами, за исключением случаев, указанных в пункте 604.3.2 (перекрытие). Если туалетные отсеки должны использоваться для размещения других приспособлений, кроме тех, которые связаны с унитазом, они должны быть спроектированы таким образом, чтобы превышать минимальные требования к пространству. Удобства, такие как пеленальные столики, также должны быть доступны для людей с ограниченными возможностями, а также для других пользователей. Отсеки туалета, которые спроектированы с учетом требований к минимальному пространству, но не превышают их, могут не обеспечивать достаточного пространства для маневрирования в положении у пеленального столика.

Рисунок 604.8.1.1 Размер туалета, доступного для инвалидных колясок
604.8.1.2 Двери. Двери туалета, включая дверную фурнитуру, должны соответствовать требованиям 404, за исключением того, что если подход находится со стороны защелки двери отсека, зазор между дверной стороной отсека и любым препятствием должен составлять минимум 42 дюйма (1065 мм). Двери должны быть расположены в передней перегородке или в боковой стене или перегородке, наиболее удаленной от унитаза. В случае расположения в передней перегородке дверной проем должен находиться на расстоянии не более 4 дюймов (100 мм) от боковой стены или перегородки, наиболее удаленной от унитаза.При расположении в боковой стене или перегородке дверной проем должен находиться на расстоянии не более 4 дюймов (100 мм) от передней перегородки. Дверь должна быть самозакрывающейся. Дверные ручки, соответствующие требованиям 404.2.7, должны размещаться с обеих сторон двери рядом с защелкой. Двери туалета не должны открываться на минимально необходимую площадь отсека.

Рисунок 604.8.1.2 Двери туалета, оборудованного для людей с ограниченными возможностями
604.8.1.3 Подход. Отсеки должны быть устроены для левого или правого доступа к унитазу.
604.8.1.4 Зазор между пальцами. Передняя перегородка и, по крайней мере, одна боковая перегородка должны обеспечивать зазор для пальцев ног минимум 9 дюймов (230 мм) над чистовым полом и минимум 6 дюймов (150 мм) глубиной за боковой стороной отсека перегородки, не считая опоры перегородки. члены. Отсеки для использования детьми должны обеспечивать зазор между пальцами ног не менее 12 дюймов (305 мм) над чистым полом.
ИСКЛЮЧЕНИЕ: Зазор между передней перегородкой не требуется в отсеке глубиной более 62 дюймов (1575 мм) с подвесным унитазом или глубиной 65 дюймов (1650 мм) с унитазом, устанавливаемым на полу.Зазор для пальцев у боковой перегородки не требуется в отсеке шириной более 66 дюймов (1675 мм). Зазор для пальцев на передней перегородке не требуется в детском отделении глубиной более 65 дюймов (1650 мм).

Рисунок 604.8.1.4 Зазор для пальцев туалета, доступного для инвалидов-колясочников
604.8.1.5 Поручни. Поручни должны соответствовать 609. Боковые поручни соответствуют 604.5.1 должен быть предусмотрен и располагаться на стене, ближайшей к унитазу. Кроме того, должен быть предусмотрен поручень с задней стенкой, соответствующий требованиям 604.5.2.
604.8.2 Амбулаторные отделения. Отделения, доступные амбулаторно, должны соответствовать 604.8.2.
604.8.2.1 Размер. Отделения, доступные в амбулаторных условиях, должны иметь глубину минимум 60 дюймов (1525 мм) и ширину минимум 35 дюймов (890 мм) и максимум 37 дюймов (940 мм).
604.8.2.2 Двери. Двери туалета, включая дверную фурнитуру, должны соответствовать требованиям 404, за исключением того, что если подход находится со стороны защелки двери отсека, зазор между дверной стороной отсека и любым препятствием должен составлять минимум 42 дюйма (1065 мм). Дверь должна быть самозакрывающейся. Дверные ручки, соответствующие требованиям 404.2.7, должны размещаться с обеих сторон двери рядом с защелкой. Двери туалета не должны открываться на минимально необходимую площадь отсека.
604.8.2.3 Поручни. Поручни должны соответствовать 609. Поручни с боковыми стенками в соответствии с 604.5.1 должны быть предусмотрены с обеих сторон отсека.

Рисунок 604.8.2 Санитарно-доступный туалет
604.8.3 Крючки и полки. Крючки для одежды должны располагаться в пределах одного из диапазонов досягаемости, указанных в 308. Полки должны располагаться на высоте минимум 40 дюймов (1015 мм) и максимум 48 дюймов (1220 мм) над чистым полом.
604.9 Санузлы и туалеты для детей. Санузлы и туалеты для детей должны соответствовать 604.9.
Консультативный 604.9 Санузлы и туалеты для детей. Требования 604.9 должны соблюдаться, если используется исключение для детских туалетов в 604.1. В следующей таблице представлены дополнительные рекомендации по применению технических требований к санузлам для детей в зависимости от обслуживаемой возрастной группы и отражены различия в размере, росте и диапазоне охвата детей в возрасте от 3 до 12 лет.Выбранные характеристики должны соответствовать возрасту основной группы пользователей. При установке унитаза и связанных с ним элементов следует последовательно применять требования одной возрастной группы.
Рекомендации по установке санузлов для детей в возрасте от 3 до 12 лет
3 и 4 года От 5 до 8 лет От 9 до 12 лет
Центральная линия водяного шкафа
12 дюймов
(305 мм)
от 12 до 15 дюймов
(От 305 до 380 мм)
от 15 до 18 дюймов
(От 380 до 455 мм)
Высота сиденья унитаза
от 11 до 12 дюймов
(От 280 до 305 мм)
от 12 до 15 дюймов
(От 305 до 380 мм)
от 15 до 17 дюймов
(От 380 до 430 мм)
Высота поручня
от 18 до 20 дюймов
(От 455 до 510 мм)
от 20 до 25 дюймов
(От 510 до 635 мм)
от 25 до 27 дюймов
(От 635 до 685 мм)
Высота диспенсера
14 дюймов
(355 мм)
от 14 до 17 дюймов
(От 355 до 430 мм)
от 17 до 19 дюймов
(От 430 до 485 мм)
604.9.1 Расположение. Санузел должен располагаться стеной или перегородкой сзади и сбоку. Центральная линия унитаза должна быть на расстоянии минимум 12 дюймов (305 мм) и максимум 18 дюймов (455 мм) от боковой стены или перегородки, за исключением того, что унитаз должен быть на расстоянии минимум 17 дюймов (430 мм) и 19 дюймов (485 мм). ) максимум от боковой стены или перегородки в амбулаторном туалетном отделении, указанном в 604.8.2. Отсеки должны быть организованы для левого или правого подхода к унитазу.
604.9.2 Зазор. Свободное пространство вокруг унитаза должно соответствовать 604.3.
604.9.3 Высота. Высота унитаза должна составлять минимум 11 дюймов (280 мм) и максимум 17 дюймов (430 мм) до верха сиденья. Сиденья не должны подпруживаться, чтобы вернуться в поднятое положение.
604.9.4 Поручни. Поручни для унитазов должны соответствовать 604.5.
604.9.5 Элементы управления промывкой. Органы управления смывом должны быть ручными или автоматическими. Ручное управление смывом должно соответствовать требованиям 309.2 и 309.4 и должно быть установлено на высоте 36 дюймов (915 мм) максимум над чистым полом. Органы управления смывом должны быть расположены на открытой стороне унитаза, за исключением отсеков, доступных для амбулаторно, в соответствии с 604.8.2.
604.9.6 Диспенсеры. Диспенсеры для туалетной бумаги должны соответствовать 309.4 и должны находиться на расстоянии минимум 7 дюймов (180 мм) и максимум 9 дюймов (230 мм) перед унитазом, измеренным по средней линии диспенсера.Выходной патрубок дозатора должен находиться на высоте минимум 14 дюймов (355 мм) и максимум 19 дюймов (485 мм) над чистовым полом. Под поручнем должен быть зазор не менее 1 1/2 дюйма (38 мм). Диспенсеры не должны быть такого типа, который контролирует доставку или не допускает непрерывный поток бумаги.
604.9.7 Туалеты. Туалетные кабины должны соответствовать 604.8.
605 Писсуары
605.1 Общие. Писсуары должны соответствовать 605.
Консультативный 605.1 Общие. Писсуары стационарного типа обеспечивают больший доступ для более широкого круга лиц, включая людей невысокого роста.
605,2 Высота и глубина. Писсуары должны быть стояночного или подвесного типа с краем на 17 дюймов (430 мм) не более над чистым полом или землей. Писсуары должны иметь глубину не менее 13 1/2 дюймов (345 мм) от внешней стороны края писсуара до задней части приспособления.

Рисунок 605.2 Высота и глубина писсуаров
605,3 Свободное пространство пола. Должен быть обеспечен свободный пол или наземное пространство в соответствии с 305 для захода на посадку вперед.
605.4 Элементы управления промывкой. Органы управления смывом должны быть ручными или автоматическими. Ручное управление смывом должно соответствовать 309.
606 Туалеты и раковины
606.1 Общие. Унитазы и раковины должны соответствовать 606.
Консультативный 606.1 Общие. Если предоставляются диспенсеры для мыла и полотенец, они должны быть расположены в пределах досягаемости, указанной в 308. Разместите диспенсеры для мыла и полотенец таким образом, чтобы им было удобно пользоваться в доступном туалете.
606,2 Свободное пространство пола. Должно быть обеспечено свободное пространство на полу в соответствии с 305, предназначенное для подхода вперед, а также зазор между коленями и пальцами в соответствии с 306.
ИСКЛЮЧЕНИЯ:
1. Допускается параллельный подход в соответствии с 305 к кухонной мойке в помещении, где нет варочной поверхности или обычной плиты, а также к барам.
2. Унитаз в туалетной комнате или в ванной для одного человека, доступ к которому осуществляется только через личный кабинет, а не для общего или общественного пользования, не должен обеспечивать зазор между коленями и пальцами ног в соответствии с 306.
3. В жилых домах допускается установка шкафов под туалетами и кухонными раковинами при соблюдении всех следующих условий:
(a) шкафы могут быть сняты без снятия или замены приспособления;
(б) чистовой пол простирается под мебель; и
(c) стены позади и вокруг шкафа закончены.
4. В туалетах и умывальниках, используемых в основном детьми от 6 до 12 лет, где обод или контрповерхность составляет 31 дюйм (785 мм), должно быть разрешено расстояние до колен не менее 24 дюймов (610 мм) над чистым полом или землей. максимум над чистовым полом или землей.
5. Параллельный подход в соответствии с 305 должен быть разрешен к туалетам и раковинам, используемым в основном детьми в возрасте 5 лет и младше.
6. Падение перелива не должно учитываться при определении зазоров между коленями и носками.
7. Не требуется более одной чаши мойки с несколькими чашами для обеспечения зазора между коленями и пальцами в соответствии с 306.
606,3 Высота. Умывальники и раковины должны быть установлены так, чтобы передняя часть верхнего края обода или рабочей поверхности не превышала 34 дюйма (865 мм) над чистым полом или землей.
ИСКЛЮЧЕНИЯ:
1. Унитаз в туалете или в ванной для одного человека, доступ к которому осуществляется только через личный кабинет, а не для общего или общественного пользования, не должен соответствовать требованиям 606.3.
2. На кухнях жилых домов разрешается устанавливать раковины с регулируемой высотой, минимум 29 дюймов (735 мм) и максимум 36 дюймов (915 мм), если грубая сантехника позволяет подсоединять подводящие и сливные трубы. для раковин, установленных на высоте 29 дюймов (735 мм).
606,4 Смесители. Органы управления смесителями должны соответствовать требованиям 309. Ручные смесители-дозаторы должны оставаться открытыми минимум 10 секунд.
606,5 Открытые трубы и поверхности. Водопроводные и сливные трубы под туалетами и раковинами должны быть изолированы или иным образом сконфигурированы для защиты от контакта. Под унитазами и раковинами не должно быть острых или абразивных поверхностей
607 Ванны
607.1. Общие. Ванны должны соответствовать 607.
607,2 Зазор. Свободное пространство перед ваннами должно увеличивать длину ванны и составлять минимум 30 дюймов (760 мм) в ширину. Унитаз, соответствующий требованиям 606, должен быть разрешен на контрольном конце зазора. Если у изголовья ванны предусмотрено постоянное сиденье, зазор должен выходить как минимум на 12 дюймов (305 мм) за пределы стены в изголовье ванны.

Рисунок 607.2 Свободное пространство для ванн
607,3 Сиденье. Должно быть предусмотрено постоянное сиденье в изголовье ванны или съемное сиденье в ванне. Сиденья должны соответствовать 610.
607,4 Поручни. Поручни для ванн должны соответствовать 609 и должны быть предоставлены в соответствии с 607.4.1 или 607.4.2.
ИСКЛЮЧЕНИЯ:
1. Поручни не требуются для установки в ванне, находящейся в купальном помещении, для одного человека, доступного только через частный офис, а не для общего или общественного пользования при условии, что усиление было установлен в стенах и расположен таким образом, чтобы можно было установить поручни в соответствии с 607.4.
2. В жилых домах поручни не должны устанавливаться в ваннах, расположенных в помещениях для купания, при условии, что арматура была установлена в стенах и расположена так, чтобы позволить установку поручней в соответствии с 607.4.
607.4.1 Ванны с постоянными сиденьями . Для ванн с постоянными сиденьями должны быть предусмотрены поручни в соответствии с 607.4.1.
607.4.1.1 Задняя стенка. На задней стенке должны быть установлены две поручни: одна должна быть расположена в соответствии с 609.4, а другая — минимум на 8 дюймов (205 мм) и на 10 дюймов (255 мм) максимум над краем ванны. Каждый поручень должен быть установлен на расстоянии не более 15 дюймов (380 мм) от передней торцевой стенки и не более 12 дюймов (305 мм) от контрольной торцевой стенки.
607.4.1.2 Контрольная торцевая стенка. Поручень длиной минимум 24 дюйма (610 мм) должен быть установлен на стенке контрольного конца у переднего края ванны.

Рисунок 607.4.1 Поручни для ванн с постоянными сиденьями
607.4.2 Ванны без постоянных сидений. Для ванн без постоянных сидений поручни должны соответствовать 607.4.2.
607.4.2.1 Задняя стенка. На задней стенке должны быть установлены две поручни, одна из которых должна быть расположена в соответствии с 609.4, а другая — минимум на 8 дюймов (205 мм) и на 10 дюймов (255 мм) максимум над краем ванны.Каждый поручень должен иметь длину не менее 24 дюймов (610 мм) и должен быть установлен на расстоянии не более 24 дюймов (610 мм) от передней торцевой стенки и не более 12 дюймов (305 мм) от контрольной торцевой стенки.
607.4.2.2 Контрольная торцевая стенка. Поручень длиной минимум 24 дюйма (610 мм) должен быть установлен на стенке контрольного конца у переднего края ванны.
607.4.2.3 Стенка переднего конца. Поручень длиной не менее 12 дюймов (305 мм) должен быть установлен на стене изголовья у переднего края ванны.

Рисунок 607.4.2 Поручни для ванн со съемными сиденьями для ванны
607,5 Органы управления. Органы управления, кроме сливных пробок, должны быть расположены на торцевой стене. Органы управления должны находиться между краем ванны и поручнем, а также между открытой стороной ванны и центральной линией ширины ванны. Контроль должен соответствовать 309.4.

Рисунок 607.5 Место управления ванной
607.6 Душевая лейка и вода. Должен быть предусмотрен душевой душевой блок со шлангом длиной не менее 59 дюймов (1500 мм), который может использоваться как в качестве фиксированной душевой лейки, так и в качестве ручного душа. Душевая лейка должна иметь переключатель включения / выключения с отключением без положительного давления. Если используется душевая лейка с регулируемой высотой на вертикальной штанге, штанга должна быть установлена так, чтобы не препятствовать использованию поручней. Душевые форсунки для ванны должны подавать воду максимальной температурой 120 F (49 C).
Консультации 607.6 Душевая лейка и вода. Убедитесь, что ручные душевые лейки способны создавать давление воды, эквивалентное стационарным душевым лейкам.
607.7 Уголки для ванн. Ограждения для ванн не должны препятствовать управлению, смесителям, душевым и душевым узлам или препятствовать переходу с инвалидных колясок на сиденья ванны или в ванну. В ограждениях ванн не должно быть направляющих, установленных на бортике открытого фасада ванны.
608 Душевые кабины
608.1. Общие. Душевые кабины должны соответствовать 608.
Консультативный 608.1 Общие. Душевые кабины шириной 60 дюймов (1525 мм) без бордюров могут повысить удобство использования ванной комнаты, поскольку душевая обеспечивает дополнительное пространство для маневрирования.
608.2 Размеры и зазоры для душевых кабин. Душевые кабины должны иметь размеры и зазоры в соответствии с 608.2.
608.2.1 Душевые кабины переносного типа. Душевые кабины переносного типа должны иметь внутренние размеры 36 дюймов (915 мм) на 36 дюймов (915 мм), измеренные в центральных точках противоположных сторон, и иметь минимальный вход шириной 36 дюймов (915 мм) на лицевой стороне душа. отсек. Должны быть обеспечены зазоры шириной не менее 36 дюймов (915 мм) и длиной минимум 48 дюймов (1220 мм), измеренные от стены управления.

Рисунок 608.2.1 Размер и зазор душевой кабины раздаточного типа
608.2.2 Стандартные душевые кабины роллетного типа. Стандартные душевые кабины выдвижного типа должны иметь минимальную ширину 30 дюймов (760 мм) и глубину 60 дюймов (1525 мм) в свету, измеренные в центральных точках противоположных сторон, и должны иметь минимальный вход шириной 60 дюймов (1525 мм). на лицевой стороне душевого отсека.
608.2.2.1 Зазор. Должен быть обеспечен минимальный зазор шириной 30 дюймов (760 мм) и длиной минимум 60 дюймов (1525 мм) рядом с открытой поверхностью душевой кабины.
ИСКЛЮЧЕНИЕ: Унитаз, соответствующий требованиям 606, должен быть разрешен на одной стороне шириной не менее 30 дюймов (760 мм) от зазора при условии, что он не находится на стороне зазора, примыкающей к органам управления, или, если предусмотрено, не на сторона зазора рядом с сиденьем для душа.

Рисунок 608.2.2 Размер и зазор стандартной раздвижной душевой кабины
608.2.3 Альтернативные душевые кабины Roll-In. Альтернативные душевые кабины выдвижного типа должны иметь ширину 36 дюймов (915 мм) и глубину 60 дюймов (1525 мм) в свету с минимальными внутренними размерами, измеренными в центральных точках противоположных сторон. На одном конце длинной стороны отсека должен быть предусмотрен вход шириной не менее 36 дюймов (915 мм).

Рисунок 608.2.3 Альтернативный размер душевой кабины выдвижного типа и зазор
608.3 поручня. Поручни должны соответствовать 609 и должны быть предоставлены в соответствии с 608.3. При использовании нескольких поручней необходимо установить необходимые горизонтальные поручни на одинаковой высоте над чистым полом.
ИСКЛЮЧЕНИЯ:
1. Поручни не требуются для установки в душе, расположенном в помещении для купания, для одного человека, доступного только через частный кабинет, а не для общего или общественного использования при условии, что усиление были установлены в стенах и расположены таким образом, чтобы можно было установить поручни в соответствии с 608.3.
2. В жилых домах поручни не должны устанавливаться в душевых, расположенных в помещениях для купания, при условии, что арматура была установлена в стенах и расположена таким образом, чтобы позволить установку поручней в соответствии с 608.3.
608.3.1 Душевые кабины переносного типа. В отсеках передаточного типа должны быть предусмотрены поручни через стенку управления и заднюю стенку до точки 18 дюймов (455 мм) от стенки управления.

Рисунок 608.3.1 Поручни для душа переносного типа
608.3.2 Стандартные душевые кабины Roll-In. Если сиденье предусмотрено в стандартных душевых кабинах роллетного типа, поручни должны быть предусмотрены на задней стенке и боковой стенке напротив сиденья. Поручни над сиденьем не должны быть. Если сиденье не предусмотрено в стандартных душевых кабинах роллетного типа, на трех стенках должны быть предусмотрены поручни.Поручни следует устанавливать на расстоянии не более 150 мм (6 дюймов) от соседних стен.

Рисунок 608.3.2 Поручни для стандартных душевых роликов
608.3.3 Альтернативные душевые кабины Roll-In. В альтернативных душевых кабинах роллетного типа поручни должны быть предусмотрены на задней стенке и боковой стенке, наиболее удаленной от входа в кабину. Поручни над сиденьем не должны быть. Поручни следует устанавливать на расстоянии не более 150 мм (6 дюймов) от соседних стен.

Рисунок 608.3.3 Поручни для душа альтернативного роликового типа
608.4 мест. В душевых кабинах трансферного типа должно быть предусмотрено складывающееся или не раскладывающееся сиденье. В раздвижных душах, требуемых в комнатах временного проживания для гостей с мобильными функциями, соответствующими 806.2, должно быть предусмотрено откидное сиденье. Сиденья должны соответствовать 610.
ИСКЛЮЧЕНИЕ: В жилых домах сиденья не требуются в душевых кабинах переносного типа при условии, что в стенах установлено усиление, позволяющее установить сиденья в соответствии с 608.4.
608,5 Органы управления. Органы управления, смесители и душевые лейки должны соответствовать 309.4.
608.5.1 Душевые кабины переносного типа. В душевых кабинах раздаточного типа органы управления, смесители и душевой душ должны быть установлены на боковой стене напротив сиденья минимум на 38 дюймов (965 мм) и 48 дюймов (1220 мм) над полом душа и должны располагаться на Контрольная стенка не более 15 дюймов (380 мм) от средней линии сиденья в сторону отверстия для душа.

Рисунок 608.5.1 Место управления душевой кабиной раздаточного типа
608.5.2 Стандартные душевые кабины Roll-In. В стандартных душевых кабинах роллетного типа органы управления, смесители и душевая лейка должны располагаться над поручнем, но не выше 48 дюймов (1220 мм) над полом душа. Если предусмотрено сиденье, органы управления, смесители и душевая лейка должны быть установлены на задней стенке рядом со стенкой сиденья и должны находиться на расстоянии не более 27 дюймов (685 мм) от стенки сиденья.
Консультации 608.5.2 Стандартные душевые кабины роллетного типа. В стандартных душах без сидений без сидений душевая лейка и рабочие детали могут быть расположены на любой из трех стенок душа без ущерба для доступа.

Рисунок 608.5.2 Место управления стандартной душевой кабины роллетного типа
608.5.3 Альтернативные душевые кабины Roll-In. В альтернативных душевых кабинах роллетного типа органы управления, смесители и душевая лейка должны располагаться над поручнем, но не выше 48 дюймов (1220 мм) над полом душа.Если предусмотрено сиденье, органы управления, смесители и душевая лейка должны быть расположены на боковой стенке рядом с сиденьем на расстоянии не более 27 дюймов (685 мм) от боковой стенки за сиденьем или на задней стенке напротив сиденья. сиденье не более 15 дюймов (380 мм) слева или справа от средней линии сиденья. Если сиденье не предусмотрено, органы управления, смесители и душевая лейка должны быть установлены на боковой стене, наиболее удаленной от входа в отсек.

Рисунок 608.5.3 Альтернативное место управления душевой кабиной роллетного типа
608,6 Душевая лейка и вода. Должен быть предусмотрен душевой душевой блок со шлангом длиной не менее 59 дюймов (1500 мм), который может использоваться как в качестве фиксированной душевой лейки, так и в качестве ручного душа. Душевая лейка должна иметь переключатель включения / выключения с отключением без положительного давления. Если используется душевая лейка с регулируемой высотой на вертикальной штанге, штанга должна быть установлена так, чтобы не препятствовать использованию поручней.Душевые лейки должны подавать воду максимальной температурой 120 F (49 C).
ИСКЛЮЧЕНИЕ: Фиксированная душевая лейка, расположенная на высоте 48 дюймов (1220 мм) максимум над финишным полом душа, разрешается вместо ручного распылителя в учреждениях, не относящихся к медицинским учреждениям, учреждениям длительного ухода, временным размещение в комнатах для гостей или жилых единицах.
Advisory 608.6 Душевая лейка и вода. Убедитесь, что ручные душевые лейки способны создавать давление воды, эквивалентное стационарным душевым лейкам.
608,7 Пороги . Пороги в душевых кабинах раздвижного типа должны иметь максимальную высоту 1/2 дюйма (13 мм) в соответствии с 303. В душевых кабинах переносного типа пороги высотой не более 1/2 дюйма (13 мм) должны быть скошенными, закругленными или вертикальными. .
ИСКЛЮЧЕНИЕ: Порог высотой не более 2 дюймов (51 мм) разрешается в душевых кабинах переносного типа в существующих помещениях, где наличие порога высотой 1/2 дюйма (13 мм) может нарушить структурное усиление плиты перекрытия.
608,8 Душевые уголки. Ограждения душевых кабин не должны закрывать органы управления, смесители и душевые лейки, а также не должны препятствовать переходу с инвалидных колясок на сиденья для душа.
609 Поручни
609.1 Общие. Поручни в туалетах и ванных комнатах должны соответствовать 609.
609,2 Поперечное сечение. Поручни должны иметь поперечное сечение, соответствующее 609.2.1 или 609.2.2.
609.2.1 Круглое поперечное сечение. Поручни с круглым поперечным сечением должны иметь внешний диаметр минимум 1 1/4 дюйма (32 мм) и максимум 2 дюйма (51 мм).
609.2.2 Некруглое поперечное сечение. Поручни с некруглым поперечным сечением должны иметь размер поперечного сечения максимум 2 дюйма (51 мм) и размер по периметру минимум 4 дюйма (100 мм) и максимум 4,8 дюйма (120 мм).

Рисунок 609.2.2 Поручень некруглого сечения
609,3 Расстояние. Расстояние между стеной и поручнем должно составлять 1 1/2 дюйма (38 мм). Расстояние между поручнем и выступающими предметами внизу и по краям должно составлять минимум 1 1/2 дюйма (38 мм). Расстояние между поручнем и выступающими предметами над ним должно составлять не менее 12 дюймов (305 мм).
ИСКЛЮЧЕНИЕ: Расстояние между поручнями и элементами управления душем, душевой арматурой и другими поручнями, указанными выше, должно составлять минимум 1 1/2 дюйма (38 мм).

Рисунок 609.3 Расстояние между поручнями
609.4 Положение поручней. Поручни должны быть установлены в горизонтальном положении, минимум 33 дюйма (840 мм) и максимум 36 дюймов (915 мм) над финишным полом, измеренным до верха поверхности захвата, за исключением туалетов для детей, соответствующих требованиям 604.9. поручни должны быть установлены в горизонтальном положении минимум на 18 дюймов (455 мм) и максимум на 27 дюймов (685 мм) над финишным полом, измеренным до верха поверхности захвата.Высота нижнего поручня на задней стенке ванны должна соответствовать 607.4.1.1 или 607.4.2.1.
609.5 Поверхностные опасности. Поручни и любые стены или другие поверхности, прилегающие к поручням, не должны иметь острых или абразивных элементов и должны иметь закругленные края.
609,6 Фитинги. Поручни не должны вращаться внутри своих приспособлений.
609.7 Установка. Поручни должны устанавливаться любым способом, обеспечивающим поверхность захвата в указанных местах и не препятствующим необходимому свободному пространству пола.
609,8 Конструкционная прочность. Допустимые напряжения не должны быть превышены для материалов, используемых при вертикальной или горизонтальной силой 250 фунтов (1112 Н) применяется в любой точке на панели захвата, застежки, устройство крепления, или опорной конструкции.
610 мест
610.1 Общие. Сиденья в ваннах и душевых должны соответствовать 610.
610,2 Сиденья для ванны. Верх сидений для ванн должен быть на высоте минимум 17 дюймов (430 мм) и максимум 19 дюймов (485 мм) над полом ванной комнаты.Глубина съемного сиденья в ванне должна составлять минимум 15 дюймов (380 мм) и максимум 16 дюймов (405 мм). Сиденье должно быть надежно закреплено. Постоянные сиденья в изголовье ванны должны иметь глубину не менее 15 дюймов (380 мм) и выходить от задней стенки до внешнего края ванны или за его пределы.

Рисунок 610.2 Сиденья для ванны
610.3 Сиденья для душевой кабины. Если в стандартной безбарьерной душевой кабине предусмотрено сиденье, оно должно быть складного типа, устанавливаться на боковой стене рядом с органами управления и простираться от задней стенки до точки в пределах 3 дюймов (75 мм). ) входа в отсек.Если в альтернативной душевой кабине выдвижного типа предусмотрено сиденье, оно должно быть складного типа, устанавливаться на передней стенке напротив задней стенки и простираться от соседней боковой стенки до точки в пределах 3 дюймов (75 мм) входа в отсек. В душах переносного типа сиденье должно простираться от задней стенки до точки в пределах 3 дюймов (75 мм) от входа в отсек. Верх сиденья должен находиться на высоте минимум 17 дюймов (430 мм) и максимум 19 дюймов (485 мм) над полом ванной комнаты.Сиденья должны соответствовать 610.3.1 или 610.3.2.

Рисунок 610.3 Размер сиденья
610.3.1 Прямоугольные сиденья. Задний край прямоугольного сиденья должен составлять максимум 2 1/2 дюйма (64 мм), а передний край — минимум 15 дюймов (380 мм) и максимум 16 дюймов (405 мм) от стенки сиденья. Боковой край сиденья должен находиться на расстоянии не более 1 1/2 дюйма (38 мм) от прилегающей стены.

Рисунок 610.3.1 Прямоугольное сиденье для душа
610.3.2 L-образные сиденья. Задний край сиденья L-образной формы должен составлять максимум 2 1/2 дюйма (64 мм), а передний край — минимум 15 дюймов (380 мм) и максимум 16 дюймов (405 мм) от стенки сиденья. Задний край L-образной части сиденья должен находиться на расстоянии не более 1 1/2 дюйма (38 мм) от стены, а передний край должен находиться на расстоянии минимум 14 дюймов (355 мм) и максимум 15 дюймов (380 мм) от стены. стена. Конец буквы L должен находиться на расстоянии минимум 22 дюйма (560 мм) и максимум 23 дюйма (585 мм) от основной стенки сиденья.

Рисунок 610.3.2 Г-образное сиденье для душа
610.4 Конструкционная прочность. Допустимые напряжения не должны быть превышены для материалов, используемых при вертикальной или горизонтальной силой 250 фунтов (1112 Н) применяется в любой точке на сиденье, застежки, устройство крепления, или опорной конструкции.
611 Стиральные и сушильные машины
611.1 Общие. Стиральные машины и сушилки для одежды должны соответствовать 611.
611.2 Свободное пространство пола. Должен быть обеспечен свободный пол или наземное пространство в соответствии с 305 для параллельного захода на посадку. Свободное пространство пола или земли должно располагаться по центру прибора.
611.3 Рабочие части. Рабочие части, включая дверцы, сетку для ворса, отделения для моющих средств и отбеливателя, должны соответствовать требованиям 309.
611,4 Высота. Машины с верхней загрузкой должны иметь дверь в прачечную, расположенную максимум на 36 дюймов (915 мм) над чистым полом.Машины с фронтальной загрузкой должны иметь нижнюю часть отверстия для белья, расположенную минимум на 15 дюймов (380 мм) и максимум на 36 дюймов (915 мм) над чистым полом.

Рисунок 611.4 Высота проема прачечного
612 Сауны и парилки
612.1 Общие. Сауны и парные должны соответствовать требованиям 612.
612,2 Скамья. Если в сауне и парной предусмотрены сидения, по крайней мере, одна скамья должна соответствовать требованиям 903.Двери не должны открываться на свободное пространство пола, требуемое 903.2.
ИСКЛЮЧЕНИЕ: Легко снимаемая скамья должна препятствовать развороту, требуемому согласно 612.3, и свободному пространству на полу или земле, требуемому согласно 903.2.
612.3 Поворотное пространство. В саунах и парных должно быть предусмотрено место для разворота в соответствии с 304.
Высота пролета препятствий / Высота
прогиб CDI.В какой-то момент во время последнего сегмента будет указано исправление, в котором можно проверить информацию о глиссаде.
8.27 Постоянный уклон захода на посадку (стабилизированный заход на посадку). В первую очередь для предотвращения отделения турбулентности в спутном следе, но также для экономии и снижения шума была разработана процедура, известная как стабилизированный подход. Схема требует, чтобы самолет вылетал из зоны IAF и снижался с постоянной скоростью на протяжении всей процедуры. Разделение по турбулентности в спутном следе (см. Главу 16) применимо только между приближающимися воздушными судами, когда второе воздушное судно находится на той же высоте, что и предыдущее воздушное судно, или в пределах 1000 футов ниже него.Таким образом, гарантируя, что последующий самолет всегда находится над предыдущим самолетом, нет необходимости в разделении турбулентности в спутном следе. Контроль скорости снижения достигается за счет ориентации самолета, что исключает необходимость изменения мощности, что снижает шум. Кроме того, за счет установки постоянной мощности достигается экономия в использовании топлива.
8,28 Неверный подход. В случае, если необходимые визуальные критерии не получены в DA / H или MDA / H, заключительная часть процедуры по приборам позволяет вернуться в IAF для другой попытки или установить самолет на профиле вылета для перехода к другому (альтернативному ) аэродром.
8,29 Высота пролета препятствий / Высота (ОСА / Н). На этапе разработки процедуры OCA / H определяется властями государства путем обследования. Это будет высота / высота, на которой самолет должен лететь, чтобы избежать доминирующего препятствия. Он будет состоять из высоты препятствия плюс минимальный запас высоты над препятствиями (MOC). Эта информация будет опубликована на табличке с процедурой по приборам и зависит от категории воздушного судна.OCA / H — самый низкий из возможных значений MDA / H.
8.30DA / H для процедуры точного захода на посадку. Это определяется как наименьшая абсолютная или относительная высота, на которой должен быть начат уход на второй круг для обеспечения соблюдения соответствующих критериев пролета препятствий. Исходной точкой для точного захода на посадку всегда является порог взлетно-посадочной полосы.
8.31OCA / H для неточного захода на посадку. Это определяется как наименьшая абсолютная или относительная высота, ниже которой воздушное судно не может снижаться без нарушения соответствующих критериев пролета препятствий.Для неточных схем исходной точкой является превышение аэродрома или превышение соответствующего порога взлетно-посадочной полосы (если порог ниже превышения аэродрома более чем на 2 м (7 футов)).
8.32OCA / H для визуального маневра (круговое движение) (VM (C)). Это определяется как наименьшая абсолютная или относительная высота над превышением аэродрома, ниже которой воздушное судно не может снижаться без нарушения соответствующих критериев пролета препятствий. Он основан на самом высоком препятствии в зоне VM (C) по отношению к превышению аэродрома.
Эксплуатационные минимумы
8,33 Эксплуатационные минимумы. В соответствии с Приложением 6 и JAR-OPS 1 эксплуатант должен гарантировать, что аэродромные минимумы указаны для всех аэродромов, используемых в полете. Частично это гарантирует, что во всех случаях DA / H или MDA / H рассчитывается с учетом опубликованного OCA / H и верхнего поля. Верхний запас указывается оператором и может быть равен нулю, и в этом случае DA / H или MDA / H будут такими же, как OCA / H. Он учитывает данные, которые являются переменными по своей природе i.е. квалификация экипажа, OAT, аномалии в конфигурации системы приборов, тип, летно-технические характеристики и характеристики управляемости самолета, размеры и характеристики взлетно-посадочной полосы, визуальные и невизуальные средства,
Как определить подходящую высоту установки прицела? [Май 2019]
Способ и метод установки прицела невероятно важны. Винтовка с оптикой сконструирована таким образом, чтобы обеспечить максимально возможную точность, поэтому установка оптики в первую очередь неправильно идет вразрез с острием и острием оружия.Неправильная установка может относиться к множеству разных вещей (кольца или цельные крепления), но в этой статье мы поговорим о высоте прицела, правильной высоте прицела и о том, как это влияет на точность стрельбы.
Опуститесь как можно ниже
Разные прицелы должны устанавливаться на разной высоте, и желательно устанавливать оптику как можно ниже, когда дело касается точной стрельбы. Как правило, прицел следует устанавливать как можно ниже, чтобы ни одна часть прицела не касалась ствола или какой-либо части винтовки.Хотя для некоторых тактических применений может потребоваться более высокая высота прицела по разным причинам, зависящим от их цели.
Чем ниже установлен прицел и чем ближе он к оси канала ствола винтовки, тем выше вероятность получения согласованного изображения прицела, необходимого для точной стрельбы на большие дистанции. Другой фактор — долговечность прицела. Чем выше оптика, тем больше сила и крутящий момент будут влиять на нее при отдаче. На более мощных винтовках это может со временем привести к износу прицела или просто его поломке.
Вы ведь хотите, чтобы снимать было комфортно?
Нижнее крепление также более удобно для большинства стрелков. У большинства винтовок низкий гребень или упор для щек. Когда вы устанавливаете прицел, вы должны иметь возможность хорошо прилегать к винтовке и смотреть сквозь оптику. Если прицел установлен слишком высоко, вы не сможете должным образом видеть сквозь прицел при использовании упора для щек, и для этого вам потребуется оторвать голову от упора для щек и попытаться использовать прицел.Это не очень удобно и может снизить точность.
Технический разговор
Высота прицела определяется линзой объектива. Линза объектива, также известная как колокол, является самой широкой частью прицела, в самой передней части прицела. Линзы объектива обычно измеряются в миллиметрах, и наиболее распространенной является линза объектива 40 мм. Объектив 40 или 42 мм — лучший компромисс между светопропусканием, оптической четкостью и размером.
Объектив 40 мм может использоваться с небольшими креплениями для оптических прицелов и кольцами на большинстве винтовок.Ваш средний профиль ствола и патронника достаточно низкий, поэтому нет проблем с использованием колец прицела. Однако более тяжелые стволы, известные как бычьи стволы, часто бывают слишком толстыми, чтобы можно было использовать кольца с малым оптическим прицелом с оптическим прицелом 40 мм.
Линзы объектива 50 мм обеспечивают высокую оптическую четкость и пропускают много света через оптику. Компромисс заключается в том, что на большинстве винтовок требуются кольца с увеличенным прицелом и кольца с увеличенным прицелом в зависимости от профиля ствола и патронника.Эти широкие линзы могут пропускать больше света, но для комфортной съемки требуется либо регулируемая опора для щек, либо специальный приклад. Любая высокопрофильная оптика должна быть исключительно качественной моделью.
Меньшая оптика с линзой объектива от 28 до 36 мм требует низких креплений, а для еще меньшей оптики, такой как линзы объектива 20 мм, можно использовать сверхмалые кольца прицела. Однако сверхнизкие кольца прицела приводят нас ко второй части правильной высоты прицела, смягчающие факторы.
Leupold Rifleman Съемные кольца для большого, среднего и малого оптического прицела
Факторы, снижающие опасность
На винтовке с продольно-скользящим затвором у вас должен быть зазор между болтом, чтобы управлять оружием и перезаряжать его.Если ваш прицел установлен слишком низко, а болт слишком длинный, вы окажетесь в тупике. В зависимости от размера болта вам может потребоваться установить объектив 40 мм на средний байонет, чтобы получить необходимый зазор.
Если вы устанавливаете оптику на оружие, использующее внешний молоток, например Winchester 94, Marlin 336, или одноствольную винтовку, например, ручные винтовки H&R, вам понадобится зазор, чтобы молот мог перемещаться вперед и назад. Это важные моменты, о которых следует помнить.
Если вы используете современное спортивное ружье, такое как AR 15, возможно, вам захочется засвидетельствовать это своим прицелом на случай, если ваша оптика погибнет. Для этого может потребоваться более высокое крепление, но это во многом зависит от высоты вашей мушки. Охотники, использующие дробовики в качестве пулеметов, могут захотеть более прозрачную маунту, чтобы они могли использовать прицельные приспособления с близкого расстояния. Это также личные соображения, которые следует учитывать.
Конечные слова
Правильная высота будет зависеть от вашего оружия, но, опять же, чем ниже, тем лучше.Это, конечно, общее эмпирическое правило, которому вы должны следовать. Если вы не можете опускаться ниже, переходите к среднему, если вы не можете опускаться до среднего, тогда вам нужно идти высоко.
Допуски вала / отверстия по зазору и зазору подходят
Инженерное оборудование
Кажется, что даже самые базовые инженерные решения могут быть чрезвычайно трудными и сложными. Почти каждая механическая система включает в себя какое-либо соединение отверстия / вала, и может быть указано бесчисленное количество различных посадок в зависимости от каждого уникального применения машины.К счастью, вооруженный соответствующими инструментами и знаниями о стандартизованных допусках вала и отверстий, конструктор может создать что угодно: от посадок с натягом для установки центровочного штифта до посадок с рабочим зазором для подшипников скольжения.
Расстояние до препятствий
Первый принцип, который необходимо усвоить, — это обозначение посадки соединения вала / отверстия. Обозначение посадки варьируется от посадки с зазором до посадки с натягом. Это интуитивно понятная концепция — посадка с зазором определяет посадку, при которой всегда будет зазор в соединении между сопряженным валом и отверстием.Даже при максимальном валу и минимальном допуске отверстия вал сможет свободно проходить через сопряженное отверстие. И наоборот, посадка с натягом — это посадка, при которой всегда будет перекрытие в соединении между указанным сопряженным валом / отверстием, даже при минимальных значениях состояния материала, допускаемых валом, и максимальном значении, допускаемом значениями допуска отверстия (т. Е. Наибольшем отверстие и самый маленький вал). Эта концепция проиллюстрирована на рисунке ниже как для посадок с зазором, так и для посадки с натягом.
Рисунок 1: Иллюстрация посадок с зазором и помехами (Источник изображения: Обсерватория MMT)
Между этими двумя крайними значениями находятся «переходные посадки», когда указанные допуски отверстия и вала допускают посадку с натягом или зазором в зависимости от реальных размеров изготовленных деталей. Существуют и другие обозначения соединений, которые существуют как дальнейшие подразделения трех основных классификаций: зазоры, переходы и посадки с натягом.
Как определить соответствие
После того, как основные определения усвоены, проектировщик должен быть ознакомлен с общими рекомендациями, доступными для определения классификации соответствия для желаемого приложения. Очевидно, что если необходимо иметь возможность скользить или перемещаться в соединении, для таких применений, как механизм подшипников скольжения, следует указать какой-либо тип посадки с зазором. И наоборот, посадка с натягом, вероятно, потребуется, если относительное движение вала в отверстии недопустимо, положение вала необходимо точно контролировать, посадка должна выдерживать нагрузку и / или деталь не нужно разбирать для в целях обслуживания.Переходная посадка может использоваться где-то посередине этих двух крайностей, когда в соединении может допускаться небольшое движение, чтобы облегчить сборку и разборку деталей.
Определение посадки
Стандартизированная номенклатура фитингов вала / отверстия различает посадку на основании отверстия и основание вала. Посадки представляют собой двухзначные буквенно-цифровые обозначения, при этом посадка на основании отверстия обозначается заглавной буквой (H7), а посадка на основании вала обозначается строчной буквой (h7).Это наиболее важная концепция, которую следует помнить при сортировке спецификаций посадки вала / отверстия. Вторая важная концепция, на которую следует обратить внимание, заключается в том, что посадки могут быть указаны с использованием отверстия или вала в качестве первичной справочной базы. Это означает, что припадки могут быть определены из существующих отверстий или валов, что важно знать для целей проектирования, но в большинстве случаев, это до дизайнера, чтобы решить, как построить соединение с любым вал или отверстием опорной точки.
Отсюда процесс определения подгонки идет вниз; В зависимости от посадки возможны различные сочетания отверстий и вала.Например, используя основу отверстия H7 в качестве эталона, для сильной посадки с натягом будет использоваться вал спецификации t6. Поэтому совместную спецификацию можно было бы просто описать как подгонку H7t6. Две сводные таблицы для исходных посадок отверстий и вала показаны ниже, чтобы лучше проиллюстрировать концепцию.
Рис. 2: Таблица часто используемых фитингов — (Подробные таблицы допусков посадки и многие другие ресурсы доступны через каталог продукции валов MISUMI. Эти ресурсы предоставляют проектировщику все необходимое для разработки высокотехнологичной посадки для любого применения. .)
Эти числовые классификации посадки являются ключом к раскрытию расчетных допусков посадки. Каждое обозначение отверстия и вала имеет требуемый диапазон допусков в зависимости от номинального размера отверстия и / или вала. Эти два диапазона допусков, взятые вместе, полностью характеризуют посадку и контролируют размеры как отверстия, так и вала.
Заключение
Хотя можно сказать гораздо больше обо всех различных обозначениях посадки и об идеальном времени для их использования в различных механических приложениях, это краткое изложение тем должно дать инженеру-конструктору достаточно знаний, чтобы начать работу с таблицами посадки. определение посадки и получение чисел допусков посадки для использования в исследованиях допусков конструкции и центровки.
.

Размер грузовика	Клиренс Высота
Показанная высота клиренса является максимальной заявленной высоты для указанного размера самосвала.Ваш фактический клиренс может быть меньше указанного в зависимости от марки / модели и прокатной компании
10 футов	10 футов
14 футов	10 футов
16 футов	11 футов 6 «
17 футов	12 ‘
20 футов	13′
22 футов	13 ‘6″
24 футов	13′ 6 «
26 Ft	13 футов 6 дюймов

Напряжение	Наивысшее напряжение	Уровень светового импульса (Kvp)	Уровень коммутируемого импульса (Kvp)	Минимальный зазор		Расстояние безопасности (Мт)	Дорожный просвет (Мт)
Напряжение	Наивысшее напряжение	Уровень светового импульса (Kvp)	Уровень коммутируемого импульса (Kvp)	Фаза-Земля	Фаза-Фаза	Расстояние безопасности (Мт)	Дорожный просвет (Мт)
11кВ	12кВ	70		0.178	0,229	2,600	3,700
33кВ	36кВ	170		0,320	0,320	2,800	3,700
132кВ	145кВ	550		1,100	1,100	3,700	4,600
132кВ	145кВ	650		1,100	1,100	2.700	4,600
220кВ	245кВ	950		1.900	1.900	4,300	5,500
220кВ	245кВ	1050		1.900	1.900	4,300	5,500
400 кВ	420кВ	1425	1050 (P-E)	3,400	4.200	6.400	8.000

Напряжение	Высота I залива от земли (Mt)	Высота II пролета от земли (Mt)	Ширина пролета (метры)	Фаза-Фаза (Mt)	Между оборудованием	Заземляющий провод от земли
132кВ (одинарный)	8.0	–	11,0	3,0	3,0	10,5
220 кВ (одинарный)	12,5	–	18	4,5	4,5	15,5
220кВ (двойной)	18,5	25	25	4,5	4,5	28,5
400 кВ	15,6	22	22,0	7,0	> 6.0	30,0

Напряжение	Ширина отсека (метры)
11кВ	4,7 метр
33кВ	4,7 метр
66кВ	7,6 метра
132кВ	12,2 метра
220кВ	17 метров
400 кВ	27 метров

Напряжение	Оборудование, действующее на высоту терминала (метр)	Главный автобус		Измерение высоты (метр)
Напряжение	Оборудование, действующее на высоту терминала (метр)	Низкая	Высокая	Измерение высоты (метр)
11 кВ / 33 кВ	2.От 8 до 4	5,5 К 6,5	9	от 6,5 до 8,5
66кВ	2,8 до 4	6To8	9–10,5	9,5
132кВ	3,7To5	8To9,5	13,5–14,5	12To12,5
220кВ	4.9To5.5	9To13	18,5	15 до 18,5
400 кВ	8,0	15,5	–	23

Напряжение	Клиренс
11кВ	1300 мм
33кВ	1300 мм
66кВ	2200 мм
132кВ	3000 мм
220кВ	4500 мм
400 кВ	7000 мм

Напряжение	Минимальное расстояние до земли (Мт)	Высота секции (Мт)
11кВ	3.700	2,600
33кВ	3,700	2,800
66кВ	4,600	3.000
132кВ	4,600	3,500
220кВ	5,500	4,300
400 кВ	8.000	7.000

Напряжение	Номер подвесной струны	Длина (мм)	Номер диска для натяжной струны	Длина в (мм)
66кВ	5	965	6	1070
132кВ	9	1255	10	1820
220кВ	14	1915	15	2915
400 кВ	23	3850	2 х 23	5450

Напряжение	Нормальный диапазон (метр)
66кВ	240-250-275
132кВ	315-325-335
220кВ	315-325-335
400 кВ	315-325-335

Напряжение	Земля (метр)
66кВ	5.5
132кВ	6,1
220кВ	7,0
400 кВ	8,0
800 кВ	12,4

Расстояние	Описания
0,9 метра	Горизонтально между любым элементом оборудования и стеной подстанции
0.6 метров	Горизонтально между любыми двумя единицами оборудования
1,2 метра	Горизонтально перед любым распределительным устройством высокого напряжения

Напряжение	Башня Тип	Вертикальное пространство (Mt)	Горизонтальное пространство (Мт)	Общая высота от земли (м)
66кВ	А	1,03	4.0	15,91
	B	1,03	4,27	15,42
	С	1,22	4,88	16,24
132кВ	А	7,140	2,17	23,14
	B	4,2	6,29	22,06
	С	4.2	7,15	22,68
	D	4,2	8,8	24,06
220кВ	А	5,2	8,5	28,55
	B	5,25	10,5	29,08
	С	6,7	12,6	31,68
	D

Соотношение напряжений и емкость	Сторона ВН	Сторона НН	Общие реле
132/33 / 11кВ до 8 МВА	3 реле O / L + 1 реле E / L	2 реле O / L + 1 реле E / L	Buchholz, РПН Buchholz, OT, WT
132/33 / 11кВ выше 8 МВА и ниже 31.5 МВА	3 реле O / L + 1 реж. Реле E / L	3 реле O / L + 1 реле E / L	Дифференциал, Бухгольца, РПН Бухгольца, OT, WT
132/33 кВ, 31,5 МВА и выше	3 реле O / L + 1 реж. Реле E / L	3 реле O / L + 1 реле E / L	Дифференциал, избыточный поток, Бухгольца, РПН PRV, OT, WT
220/33 кВ, 31,5 МВА и 50 МВА 220/132 кВ, 100 МВА	3 реле O / L + 1 реж. Реле E / L	3 реле O / L + 1 реж.реле	Дифференциал, избыточный поток, Бухгольца, РПН PRV, OT, WT
400/220 кВ 315 МВА	3 направленных реле O / L (с установкой директ. High) +1 реле E / L направленного направления. Ограниченное реле E / F + 3 реле направления O / L для действия	3 направленных реле O / L (с установкой директ. High) +1 реле E / L направленного направления. Ограниченное реле E / F	Дифференциал, избыточный поток, Бухгольца, РПН PRV, OT, WT и реле перегрузки (аварийной сигнализации)

Напряжение	БИЛ Пик	Расстояние (Mt)
11кВ	75	12
33кВ	200	15
66кВ	325	24
132кВ	550	35
220кВ	900 К 1050	Рядом с Т.C
400 кВ	1425 К 1550	Рядом с Т.C

	3 и 4 года	От 5 до 8 лет	От 9 до 12 лет
Центральная линия водяного шкафа	12 дюймов (305 мм)	от 12 до 15 дюймов (От 305 до 380 мм)	от 15 до 18 дюймов (От 380 до 455 мм)
Высота сиденья унитаза	от 11 до 12 дюймов (От 280 до 305 мм)	от 12 до 15 дюймов (От 305 до 380 мм)	от 15 до 17 дюймов (От 380 до 430 мм)
Высота поручня	от 18 до 20 дюймов (От 455 до 510 мм)	от 20 до 25 дюймов (От 510 до 635 мм)	от 25 до 27 дюймов (От 635 до 685 мм)
Высота диспенсера	14 дюймов (355 мм)	от 14 до 17 дюймов (От 355 до 430 мм)	от 17 до 19 дюймов (От 430 до 485 мм)

Допустимые габариты груза для автоперевозок по длине, высоте и ширине

Что такое негабаритный груз?

Требования ПДД

Допустимые габариты автомобилей

Нашли ошибку в тексте? Выделите и нажмите Ctrl + Enter!

Максимальные массы и габариты транспортных средств, эксплуатируемых на автомобильных дорогах общего пользования

Габариты грузов, допустимые для автомобильных перевозок

Требования, касающиеся перевозки, установлены ПДД

Габариты транспортного средства

Допустимые габариты груза для перевозки автотранспортом

Допустимые габариты груза для автоперевозок по ПДД

Предельно допустимые габариты транспортных средств

Предельно допустимые габариты транспортных средств (в метрах)

Допустимая масса транспортного средства (исчисление в тоннах)

Негабаритные грузы: правила и особенности перевозки

Перевозка грузов — Правила дорожного движения 2020-2021 ПДД, КоАП, ГИБДД онлайн

Какова высота арендуемого грузовика?

Общие правила для аренды грузовиков Высота

Это не только мосты …

Факторы, влияющие на высоту грузовика

Высота зазора в зависимости от размера грузовика

Электрический зазор на подстанции | Электротехнические примечания и статьи

Нравится:

Связанные

TAS ГЛАВА 6: САНТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ И СООРУЖЕНИЯ

601 Общий

602 Поилки

603 Туалеты и ванные комнаты

604 Санузлы и туалеты

605 Писсуары

606 Туалеты и раковины

607 Ванны

608 Душевые кабины

609 Поручни

610 мест

611 Стиральные и сушильные машины

612 Сауны и парилки

Высота пролета препятствий / Высота

Эксплуатационные минимумы

Как определить подходящую высоту установки прицела? [Май 2019]

Опуститесь как можно ниже

Вы ведь хотите, чтобы снимать было комфортно?

Технический разговор

Факторы, снижающие опасность

Конечные слова

Допуски вала / отверстия по зазору и зазору подходят

Добавить комментарий Отменить ответ
