Для чего нужна обгонная муфта генератора на самом деле?

Добрый день. В сегодняшней статье я расскажу, для чего на самом деле, нужна обгонная муфта генератора. Как проявляются ее неисправности и, что будет, если она заклинит.

Традиционно для нашего сайта, статья содержит множество фото и видео материалов и будет интересна широкому кругу читателей.





Краткий ответ:

Обгонная муфта нужна только на автомобилях оборудованных автоматическими натяжителями ремня, чтобы, при резком уменьшении оборотов двигателя, ремень не спадал. Подробнее ниже.





Как работает обгонная муфта?

Все катались в детстве на велосипеде? Всем знакомо, что при помощи педалей, вращение передается на колесо, а вращение колеса, в свою очередь, не передается на педали. Т.е. передача крутящего момента возможна только в одном направлении.



Точно также работает и обгонная муфта. Только она оптимизирована для работы на больших оборотах и сделана гораздо компактнее.

Пример конструкции и работы обгонной муфты:





Для чего на самом деле нужна обгонная муфта?

На большие сайтов рассказывается редкостная ерунда о том, что обгонная муфта нужна для лучшей сохранности ремня генератора и генератора, так как при работе двигателя возникают пульсации, и ремень то растягивается, то сжимается.  Пишут про то, что особенно важно, чтобы она была на генераторе дизельного двигателя т.к. там эти пульсации на порядок выше и т.п. ерунда, что с внедрением муфты срок службы ремня увеличивается в 10 раз. Сложилось впечатление, что все статьи написаны технически безграмотными журналистами, не знающими устройство автомобиля.



Все гораздо проще. Двигатель вращается довольно линейно. Маховик отлично стабилизирует его работу и при оборотах выше холостого хода, я бы считал, что для ремня и навесного оборудования, двигатель вращается с одинаковой скоростью во время всего оборота.



Якорь генератора является самым тяжёлым элементом раскручиваемым ремнем, и при этом он является наиболее огибаемым:

Естественно, сила трения (сцепления) ремня с генератором значительна. Сам якорь, за счёт массы, обладает довольно большой инерцией. Если двигатель резко уменьшит обороты, генератор по инерции протянет ремень вперёд.

Если автомобиль оборудован автоматическим пружинным натяжителем ремня, он резко денется т.к. генератор своим вращением выбирает его свободный ход. Выглядит это примерно вот так:

При этом велик риск соскакивания ремня генератора.



Все точка. Вот для этого нужна обгонная муфта.





Какие неисправности бывают у обгонной муфты?

Заклинивание.

Это самая распространенная неисправность. Наступает после 100-150 тысяч километров пробега. К сожалению, обгонная муфта является необслуживаемой и имеет конечный ресурс.

Заклинивание неприятно тем, что почти никак не проявляется, до того момента пока ремень не достигнет критического износа (разве что натяжитель дергается). После того как износ ремня станет запредельным он или заскрипит или соскочит.



Проскальзывание.

При слабом проскальзывании обгонной муфты, генератор не будет развивать полной мощности. Вы увидите это по индикатору напряжения, затрудненному запуску и снижению яркости фар.

Если вовремя не принять меры, обгонная муфта полностью потеряет связь с якорем генератора и будет вращаться сама по себе.

Вы увидите это по горящему индикатору отсутствия заряда:

С большой долей вероятности, проскальзывание обгонной муфты генератора будет сопровождаться свистом и шумом.



Естественно, при такой неисправности долго ездить не выйдет. Можно просто встать посреди дороги или не завести машину после стоянки.





Как проверить состояние обгонной муфты?

На снятом генераторе это делается просто — стопорим отвёрткой якорь и вращаем за шкив. Если шкив не вращается — обгонная муфта заклинила.

Если шкив свободно вращается в обе стороны — обгонная муфта проскальзывает.

При исправной обгонной муфте шкив будет проворачиваться только в одну сторону.

Вот вам видео, как проверить обгонную муфту на генераторе со снятым ремнем (кстати эта муфта уже шумит и скоро с ней будут проблемы):

Если генератор установлен на машине, обгонную муфту проверяют, проворачивая якорь генератора тонкой отвёрткой. Все аналогично! Но точность такой проверки не высока, так как невозможно прочувствовать люфт.







Заключение.

На этом у меня сегодня все. Я надеюсь, что статья полностью ответила на вопрос, зачем нужна обгонная муфта генератора. Если у вас остались вопросы или если вы хотите дополнить статью, пишите комментарии.



С уважением, администратор https://life-with-cars.ru

life-with-cars.ru

5 признаков неисправности и её замена

Содержание статьи

Что такое обгонная муфта генератора

Это механизм, позволяющий устранить момент инерции и импульсную работу двигателя машины.
Обгонная муфта устанавливается на шкиве генератора.

Назначение

Функция муфты состоит в том, чтобы устранять инерцию с ротора, которая поступает на ремень генератора. Это позволяет продлить его срок службы с 30 тыс. км. (как было раньше, до разработки устройства) до 100 тыс. км.

Назначение обгонной муфты

Назначение обгонной муфты

Устройство

Обгонная муфта генератора представляет собой две обоймы:

  • внешняя, соединена со шкивом генератора;
  • внутренняя, связана с валом якоря генератора;

Между ними есть слой специальных роликов, уложенных в два слоя:

  • 1 уровень — игольчатые подшипники;
  • 2 уровень — профилированные фигуры. Они нужны для того, чтобы выполнять роль стопорного механизма.

Эти обоймы интегрированы друг в друга.

Принцип работы

Когда двигатель начинает работать, вращение внешней обоймы муфты начинает усиливаться. Ролики, выполняющие роль стопорного устройства, замыкаются. При этом внешняя часть связывается с внутренней. Одновременно раскручивается вал и шкив генератора.

При прекращении работы отработанные газы начинают отходить. При этом замедляется вращение коленчатого вала. Внутренняя часть обоймы обгоняет по вращению внешнюю. Параллельно стопорный механизм открывается и её связь со внешней частью муфты становится слабее. Из-за этого внутренняя обойма перестаёт тормозить.

Это полный цикл работы узла устройства. Один процесс следует за другим. При этом инерция от ремня передаётся шкиву и ремню генератора.

Неисправности обгонной муфты генератора

Виды поломок и их причины

Обычно обгонная муфта выходит из строя при следующих обстоятельствах:

  • неисправность шкива;
  • износ внутренней пружины;
  • порвался ремень генератора;
  • пробег более 100 тыс. км;
  • неисправность обгонного механизма.

Виды поломок обгонной муфты

Виды поломок обгонной муфты

Показатели поломки

Признаки неисправности обгонной муфты генератора:

  • во время работы со стороны генератора доносятся неестественные шумы;
  • полное прекращение работы генератора;
  • при работе кондиционера или при медленном движении машины возникает ощутимая вибрация;
  • свист ремня на высоких оборотах;
  • короткий треск при запуске или остановке двигателя.

Выявление дефектов

Для диагностики работы узла следует раскрутить двигатель до 4 тыс. оборотов. Затем надо включить зажигание. Необходимо прислушаться к остаточному звуку. Если он напоминает звук остановки турбины, то муфта генератора работает исправно. Если такового нет, то механизм требует замены.

Муфту можно проверить и в демонтированном состоянии, для этого надо сделать следующее:

  • зажать пальцами внутреннее кольцо;
  • внешнее кольцо повернуть в направления вращения ремня;
  • при движении внешней обоймы муфта вышла из строя и её надо менять.

Можно проделать такой же эксперимент. Но вращать внешнюю обойму необходимо в противоположную сторону. В этом случае она, наоборот, должна вращаться. Если же этого не происходит, то деталь вышла из строя.

Самостоятельная замена обгонной муфты

Данное устройство заменить не так-то просто. Здесь нужен набор специальных инструментов. Да даже и обладая ими, этот процесс может доставить немало трудностей. Некоторые модели машин имеют слишком маленькое расстояние между кузовом и генератором. В таком случае ключ может просто не поместиться.

Необходимый инструмент

Для того, чтобы правильно снять муфту, потребуется специальный инструмент. Ключ для снятия обгонной муфты генератора состоит из частей:

  1. Биты. На одном конце есть шестигранник, на другом — запрессованная головка под вороток. Она проворачивает и удерживает шкив;
  2. Насадки с многогранниками. Служит для установки внутреннего шлица муфты. С другой стороны имеется шестигранник для откручивания крепёжных частей.

Необходимые инструмент

Необходимые инструмент

Снятие муфты

Чтобы проделать данное действие, необходимо ослабить ремень генератора. Затем надо открутить ту гайку, которая держит муфту. Это устройство неразборное и ремонту не подлежит. Чтобы снять муфту, надо удерживать вал шкива с помощью подходящего инструмента.

Далее вал ротора генератора нужно провернуть против часовой стрелки, если резьба на шкиве расположена справа. Для шкива с левосторонней резьбой — по часовой стрелке. Делают это при помощи динамометрического ключа.

Защитный колпачок непригоден к повторному использованию. При установке новой муфты его надо заменить, предварительно убедившись в правильном креплении нужного устройства.

Установка муфты

Новая муфта устанавливается на место снятой с той же последовательностью. Важно при этом не пользоваться ударными инструментами — это может стать причиной поломки.

Проверка работы новой муфты заключается в том, что её надо покрутить в разные стороны. Она должна вращаться только в одну сторону. При повороте в противоположную сторону муфта движется вместе со шкивом генератора.

Последствия несвоевременной замены

Если неисправную обгонную муфту не сменить при её поломке, то срок службы ремня заметно сократится. Далее, генератор может отказать в своей работе — питание электросистемы автомобиля.

Заключение

Обгонный механизм помогает увеличить срок службы ремня, защищая его от лишних колебаний. Замена обгонной муфты генератора возможна вне стен автосалона. Но для этого потребуются специальные инструменты. Важно помнить: обгонный механизм подлежит смене каждые 100 тыс. км.

Своевременный ремонт — залог исправности автомобиля.

Пожалуйста, оцените этот материал!

Необходимые инструмент Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Обгонная муфта генератора для чего нужна и как устроена

Рассмотрим интересный узел двигателя, обгонная муфта генератора для чего нужна и на что не обращали конструкторы в прошлом веке.

Однако здравствуйте, друзья-читатели!

Если среди вас есть водители с большим стажем, то наверняка они помнят, что несколько десятков лет назад приводной ремень генератора автомобиля приходилось менять довольно часто – он редко «ходил» более 25 тысяч километров.

Современный автолюбитель об этой проблеме может даже и не знать, ведь сейчас один ремень может без проблем эксплуатироваться 100 тысяч и более. В чём же секрет такой долговечности?

А дело в небольшом устройстве – так называемая обгонная муфта генератора.

Секрет короткой жизни приводного ремня

Итак, обгонная муфта генератора для чего нужна и как она увеличивает ресурс работы ремня?

Прежде чем ответить на этот вопрос, давайте выясним, что же было не так с генераторами в былые времена, когда герой нашей сегодняшней статьи ещё не успел стать частью автомобильного оборудования.

Оказывается, собака зарыта в самом двигателе, а если точнее, то в цикличности его работы.

Дело в том, что мотор в силу своей физики, не выдаёт крутящий момент равномерно, а делает это как бы рывками – во время сгорания смеси происходит резкое ускорение вращения коленвала, затем наступает замедление.

Помимо этого, сам генератор вносит свою долю в износ из-за инерции вращения якоря, которая тем больше, чем массивнее агрегат.

Таким образом, ремень постоянно находится под действием сил, постоянно дёргающих его, что понятное дело, не лучшим образом влияло на его долговечность. Именно эту проблему и решает обгонная муфта генератора, которая нашла своё место на шкиве данного узла.

Обгонная муфта генератора для чего нужна и принцип работы

Вопрос «Обгонная муфта генератора для чего нужна?» постепенно начинает раскрываться. Чтобы ещё лучше разобраться в нём, необходимо рассмотреть конструкцию этого узла.

Как вы уже поняли, его главная задача максимально сгладить различные дёргания и растягивания ремня. Состоит муфта из таких частей:

  • внутренняя обойма;
  • внешняя обойма;
  • ролики, выполняющие роль стопорных механизмов;
  • ролики, служащие подшипниками.

Если вы, уважаемые читатели, усердно изучаете устройство автомобиля, то наверняка вспомните, что похожий механизм есть и у стартера, а называется он бендикс — принцип работы у этих двух устройств аналогичен.

Обгонная муфта генератора, закреплённая на его валу внутренней обоймой, а внешней – на шкиве, начинает действовать в тот период работы мотора, когда в его цилиндрах сгорает топливо.

Именно в этот момент коленвал начинает ускоряться. В свою очередь обоймы муфты при помощи стопорных роликов вводятся в зацепление, и энергия вращения от ремённой передачи полностью передаётся генератору.

В моменты, когда коленвал притормаживается, скорости вращения обойм становятся разными, из-за чего стопорные механизмы разъединяют их, и шкив с валом генератора начинают крутиться каждый сам по себе.

Таким образом постоянные дёргания ремня пропадают, а это значит, что он прослужит дольше.

Ну что ж, друзья, надеюсь вы нашли ответ на вопрос «Обгонная муфта генератора для чего нужна?», остаётся обговорить ещё несколько моментов.

Как долго работает обгонная муфта?

К сожалению, как и любой механизм, обгонная муфта не является вечной и рано или поздно она выходит из строя. Обычно, специалисты рекомендуют менять этот узел каждые 100 тысяч километров пробега.

Какие поломки наиболее часто встречаются? Есть несколько вариантов:

  • муфту клинит и она перестаёт экономить ресурс ремня генератора;
  • обоймы муфты не входят в зацепление вовсе, из-за чего вращение вообще не передаётся на вал.

В первом случаем вы рискуете быстро потерять ремень, а с ним, скорее всего, и натяжитель, а во втором – генератор перестанет выполнять свои прямые функции по питанию электросистемы автомобиля.

Как бы то ни было, если вы услышали из под капота необычный свист или дребезг, а также если генератор перестал подзаряжать аккумулятор и питание электросистем отсутствует – вполне вероятно, что обгонная муфта вышла их строя, и самое время заехать в автосервис для её замены.

Коллеги-автолюбители, я думаю мы с вами выяснили что такое обгонная муфта генератора для чего нужна, что это вообще такое и как она работает.

Не забывайте заходить на блог, высказывать свое мнение в комментариях и задавать вопросы. До новых встреч!

auto-ru.ru

для чего нужна и признаки неисправности

Обгонная муфта, или как ее еще называют, шкив инерционный генератора — это небольшое приспособление, благодаря которому ресурс работы хорошего ремня ГРМ удалось увеличить с 10-30 тысяч километров пробега до ста тысяч. В сегодняшней статье на Vodi.su попробуем разобраться с вопросом, для чего же нужна обгонная муфта генератора, какое предназначение в двигателе выполняет.

Предназначение обгонной муфты генератора

Если вам доводилось видеть автомобильный генератор, вы обращали внимание на его шкив — круглую деталь в виде металлического или пластмассового цилиндра, на которую надевается ремень газораспределительного механизма. Простой шкив представляет собой цельную деталь, которая просто прикручивается к ротору генератора и вращается вместе с ним. Ну, и недавно мы писали на Vodi.su про ремень ГРМ, который передает вращение коленчатого вала на генератор и распределительные валы.

Но в любой механической работающей системе присутствует такое явление, как инерция. В чем это проявляется? Ремень проскальзывает, когда вращение коленчатого вала прекращается или изменяется его режим, например при увеличении или уменьшении оборотов. Кроме того, двигатель не может работать линейно и стабильно. Даже если вы едете с постоянной скоростью, за время полного цикла такта впуска и выпуска во всех цилиндрах коленчатый вал совершает два или четыре оборота. То есть, если снять работу двигателя и показать ее в очень замедленном режиме, то мы увидим, что он работает как бы рывками.

Если еще прибавить к этому увеличение количества различных потребителей электроэнергии, то становится ясно, что нужен более мощный, а соответственно более массивный генератор, у которого будет еще больше инерции. Из-за этого на ремень ГРМ приходятся очень сильные нагрузки, ведь, проскальзывая на шкиву, он растягивается. А поскольку ремни делают из специальной армированной резины, которая растягиваться вообще-то не должна, со временем ремень просто рвется. А к чему приводит его обрыв, мы описывали на нашем интернет-портале.

Инерционный шкив или обгонная муфта придуманы специально для того, чтобы гасить эту инерцию. В принципе, это есть ее основное предназначение. Продлевая срок службы ремня, она тем самым продлевает срок службы других агрегатов, на которых сказывалось ранее проскальзывание. Если привести цифры, то нагрузка на ремень снижается с 1300 до 800 Нм, благодаря чему амплитуда натяжителей уменьшается с 8 мм до двух миллиметров.

Как устроена обгонная муфта?

Устроена она до безобразия просто. Выражение «до безобразия» применяют разные блогеры, чтобы показать, что ничего особенного в инерционном шкиве нет. Тем не менее догадались до его создания лишь в 90-х годах инженеры из известной компании INA, которая является одним из мировых лидеров по производству подшипников скольжения и качения.

Муфта состоит из двух обойм — внешней и внутренней. Внешняя присоединена непосредственно к валу якоря генератора. Внешняя выполняет функцию шкива. Между обоймами находится игольчатый подшипник, но помимо обычных роликов в его состав входят и стопорные элементы с прямоугольным или квадратным сечением. Благодаря этим стопорным элементам муфта может вращаться лишь в одном направлении.

Внешняя и внутренняя обоймы могут вращаться синхронно с ротором генератора, если автомобиль движется стабильно. Если же водитель решает изменить режим движения, например замедлиться, по инерции внешняя обойма продолжает вращаться немного быстрее, благодаря чему и поглощается инерционный момент.

Признаки выхода муфты из строя и ее замена

В чем-то принцип работы обгонной муфты можно сравнить с системой антиблокировки тормоза (ABS): колеса не блокируются, а немного прокручиваются, поэтому и инерция гасится более эффективно. Но в этом и кроется проблема, так как нагрузка приходится на стопорные элементы инерционного шкива. Поэтому ресурс его работы в среднем не превышает 100 тысяч километров.

Стоит сказать, что если муфту заклинит, она попросту будет работать как обычный шкив генератора. То есть ничего страшного в этом нет, за исключением того, что и срок эксплуатации ремня уменьшится. Признаки выхода муфты из строя:

  • металлический скрежет, который ни с чем нельзя спутать;
  • появляются своеобразные вибрации на низких оборотах;
  • на высоких оборотах ремень начинает свистеть.

Учтите, если муфта сломалась, инерционные нагрузки повышаются на все другие агрегаты, которые приводит в движение ремень ГРМ.

Заменить ее не сложно, для этого нужно лишь купить такую же, но новую и установить вместо старой. Проблема в том, что для ее демонтажа требуется специальный набор ключей, который имеется не у каждого автомобилиста. К тому же придется снимать и, возможно, менять сам ремень ГРМ. Поэтому мы рекомендуем обратиться в СТО, где все сделают правильно и дадут гарантию.

Загрузка…

Поделиться в социальных сетях

vodi.su

для чего нужна, как устроена и как работает

В конструкции двигателей, которые устанавливаются на современные легковые автомобили, есть немало узлов и агрегатов, которых в них не было еще пару-тройку десятков лет назад. Прогресс не стоит на месте, моторы постоянно совершенствуются, улучшаются их технические и эксплуатационные характеристики.

К примеру, если в автомобилях, выпущенных в конце прошлого века, шкивы и ремни генераторов приходилось менять через каждые 15000-20000 километров пробега, то сейчас делать это следует примерно через каждые 100000 километров пробега, то есть в пять-шесть раз реже. В принципе, именно констатация этого факта является, по крайней мере, частью ответа на вопрос, для чего нужна обгонная муфта генератора. Однако действительно только частью, поскольку помимо продления срока службы шкива и ремней этот узел выполняет и ряд других, ничуть не менее важных функций.

Зачем нужна обгонная муфта генератора

Прежде чем приступить к объяснению того, зачем нужна обгонная муфта генератора, нужно отметить, что любой ДВС представляет собой конструкцию, в которой крутящий момент коленчатого вала передается всем другим его элементами неравномерно, а точнее — циклично. Цикл начинается с момента сгорания топливной смеси в цилиндрах и длится два полных его оборота. После этого следует некоторое замедление трансляции крутящего момента, после чего она ускоряется с началом нового цикла.

как выглядит обгонная муфта

Как выглядит обгонная муфта

Поскольку детали, которым передается вращение, имеют собственный момент инерции, то их цикличные показатели отличаются от тех, которые присущи самому коленвалу: опережают или отстают от них. Как следствие, при функционировании двигателя детали, которые передают вращательный момент, испытывают неравномерные нагрузки, и поэтому ускоренно изнашиваются. Это в полной мере относится к шкиву генератора и ремню. Следует заметить, что такая неравномерность отрицательно воздействует и на многие другие системы автомобиля, которые напрямую не связаны с двигателем. Именно для того, чтобы ее сгладить, была изобретена и успешно внедрена обгонная муфта генератора.

Интересно, что поскольку больше всего от этой неравномерности страдают ремни и шкивы генераторов дизельных двигателей, то обгонные муфты впервые стали устанавливаться на ДВС, использующие в качестве топлива солярку. Потом их начали применять для оснащения моторов автомобилей представительского класса. Дело в том, что эти машины имеют силовые агрегаты большой мощности, в их салонах монтируется масса электроники, так что потребность в стабильном и надежном электропитании очень актуальна. Обгонные муфты на деле доказали свою высокую эффективность, и сейчас они устанавливаются практически на все современные автомобили, в том числе и относительно недорогие, относящиеся к эконом-классу.

Устройство и принцип работы обгонной муфты генератора

Обгонная муфта генератора устроена достаточно просто. Она имеет в своей конструкции две цилиндрические обоймы: внутреннюю и внешнюю. Первая из них находится в зацеплении с валом генератора (а через него, следовательно, с якорем), а вторая — со шкивом. Между этими обоймами располагаются рабочие элементы механизма, благодаря которым он и выполняет свои функции.

устройство обгонной муфты генератора

Устройство обгонной муфты генератора

Одними из них являются ролики, которые располагаются в несколько уровней и в совокупности представляют собой ни что иное, как роликовые подшипники. Помимо них между обоймами обгонной муфты находятся специальные металлические элементы, имеющие определенный профиль. Они собраны в отдельную обойму, которая играет роль стопорного устройства. С обоих торцов обгонной муфты располагаются сальники, которые предотвращают попадание внутрь нее пыли и грязи.

Принцип работы обгонной муфты достаточно прост и в то же самое время изящен. В тот момент, когда начинается очередной цикл работы двигателя внутреннего сгорания (то есть когда в его цилиндрах воспламеняется топливная смесь), скорость вращения внешней обоймы, на которую следует привод от коленчатого вала через шкив и ремень, начинает расти. В результате этого стопорное устройство «замыкается», внешняя часть муфты связывается с частью внутренней, вал и якорь генератора раскручивается.

После того, как цикл завершается, происходит вывод отработанных газов, коленчатый вал начинает вращаться с меньшей скоростью. Внутренняя обойма начинает обгонять внешнюю, и чтобы она не притормаживалась, стопорное устройство «размыкается», на время лишая ее жесткой связи с муфтой внешней. Далее цикл начинается снова, происходит «замыкание» стопорного устройства и процесс повторяется. Таким образом, применение обгонной муфты позволяет «обмануть» инерцию, а точнее — практически полностью нивелировать ее воздействие на шкив и ремни генератора.

Читайте также: Что такое ремень ГРМ и для чего он нужен в автомобиле.


Признаки неисправности

Согласно исследованиям, проведенным целым рядом экспертов в области автомобильного транспорта, использование обгонной муфты позволило не только увеличить ресурс ремней и шкива генератора, но и существенно сократить инерционную нагрузку на другие элементы силовой установки, снизить вибрации, а также уровень шума. Нужно, однако, иметь в виду, что обгонная муфта генератора также имеет свой ресурс и срок службы, и может периодически выходить из строя.

По своей конструкции она, по сути дела, представляет собой несколько измененный подшипник качения. Соответственно, как только с ней происходит какая-либо серьезная неприятность, ее просто заклинивает. Это означает, что ременная передача, которую обслуживает это полезное и эффективное устройство, моментально превращается в обычную. Инерция перестает компенсироваться, начинается ускоренный износ ремня.

Для того чтобы вовремя обнаружить неисправность обгонной муфты генератора и заменить ее, необходимо знать, какие симптомы сигнализируют о поломке этого устройства. Таковых, как показывает практика, три:

  • «Прыгание» ременной передачи;
  • Свистящий шум при включении двигателя;
  • Щелчки натяжителя.

Как только хотя бы один из этих признаков начнет проявляться, необходимо обращаться на станцию технического обслуживания, мастера которой проведут диагностику обгонной муфты генератора. Если окажется, что она действительно вышла из строя, то ее придется менять, поскольку ремонт таких узлов практически не производится.

Видео на тему

Похожие статьи

avtonov.com

Зачем нужна обгонная муфта генератора?

Такое небольшое приспособление, как обгонная муфта генератора необходимо для увеличения ресурса ремня ГРМ. Благодаря шкиву инерционного генератора, а его еще можно и так называть, увеличить ресурс ремня ГРМ можно на 10-30 тысяч километров пробега. Автомобильный генератор имеет шкив — это круглая деталь в виде цилиндра из пластмассы или металла, на которую надевается ремень ГРМ. Простой шкив представляет собой цельную деталь, которая прикручивается к ротору генератора и вращается с ним вместе. И как в любой другой механически работающей системе здесь есть инерция.

Ремень начинает проскальзывать, когда вращение коленчатого вала прекращается или меняется его режим. Если еще прибавить к этому увеличение количества различных потребителей электроэнергии, то становится ясно, что нужен более мощный, а соответственно более массивный генератор, у которого будет еще больше инерции. Из-за этого на ремень ГРМ приходятся очень сильные нагрузки, ведь, проскальзывая на шкиву, он растягивается. А поскольку ремни делают из специальной армированной резины, которая растягиваться вообще-то не должна, со временем ремень просто рвется.

Устройство обгонной муфты

Состоит обгонная муфта из двух обойм. Внешняя обойма подсоединена к валу якоря генератора, а внешняя непосредственно выполняет роль шкива. Между внешней и внутренней обоймами размещен игольчатый подшипник, в составе которого помимо роликов есть стопорные элементы с сечением в виде прямоугольника и квадрата. Именно за счет этих стопорных элементов муфта и может вращаться только в одном направлении. При этом вращение внутренней и внешней обоймы может проходит синхронно с ротором генератора. но это в том случае если авто движется стабильно.  Когда же водитель замедлит режим, то по инерции внешняя обойма продолжит вращение и немного быстрее за счет чего и будет поглощен инерционный момент.

Неисправности муфты: когда нужна замена?

По сути, принцип работы обгонной муфты во многом схож с работой системы антиблокировки тормоза. То есть колеса не блокируются, а немного прокручиваются и тогда энергия гасится эффективнее. Однако в этом скрывается и основная проблема. Поскольку нагрузка приходится на стопорные элементы инерционного шкива. А если муфту заклинит, она начнет работать как обычный шкив генератора.  И вроде бы ничего такого страшного Однако это приведет к снижению срока эксплуатации ремня генератора.  Если муфта вышла из строя, то неполадка обычно сопровождается металлическим скрежетом, появлением вибраций на низких оборотах и свистом ремня на высоких оборотах. В этом случае ей обязательно нужна замена, потому как если сломалась муфта, то инерционные нагрузки идут на другие агрегаты.

Подробнее о том, что такое обгонная муфта будет рассказано в этом видеоролике:



Опубликовано: 08 октября 2019

automend.ru

Обгонная муфта генератора — как она работает?

Обгонная муфта Ещё на рубеже третьего тысячелетия генераторные ремни служили недолго, а затем их приходилось заменять из-за неизбежного разрыва. Слишком короткий срок эксплуатации ремней генератора обуславливается неравномерной работой двигателя автомобиля. Ведь его крутящий момент передаётся импульсно в результате сгорания топлива в цилиндрах. Осуществление данного процесса происходит за два полных оборота коленвала.

Это часто становится причиной того, что возникают непостоянные вращательные показатели коленчатого вала. Но при этом всём, приводящиеся с помощью ремней генератора, детали вращаются по инерции с такими цикличными показателями, отличающимися от тех, которые показывает вал: или сильно опережают, или достаточно отстают.

Если проиграть в своей памяти разгонные и тормозные режимы автомобиля, а также то как запускается и останавливается двигатель, не сложно будет понять причину, по которой растягивается ремень и даже разрывается через некоторый временной промежуток. И поэтому дабы нивелировать происходящее, был разработан механизм генераторной обгонной муфты, встроенной в его шкив.

Обгонная муфта генератора – принцип работы

Обгонная муфта генератора является элементом механической трансмиссии, устанавливаемый для предотвращения передачи момента вращения между валом ведомым и валом ведущим, в том случае, если по какой либо причине первый вал начинает набирать большие обороты чем второй. Обгонная муфта по конструкции своего механизма не нуждается в каких-либо приводах управления. Самым главным преимуществом обгонной муфты является его автоматическое включение и отключение.

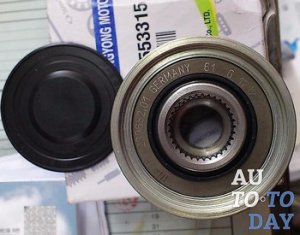

Муфта

В качестве простейшего примера, который сможет пояснить применение генераторной муфты можно привести самый обычный велосипедный привод. Когда человек, едущий на велосипеде, прекращает вращать педали, а транспортное средство всё также движется далее по инерции, срабатывает его муфта обгона: происходит отключение колёс от педалей, которые стоят на месте не травмируют ноги велосипедиста. К Вашему сведению, принцип работы данного механизма был проецирован изобретателем из Германии Ортивином Штибером со ступицы заднего колеса велосипеда. И впервые обгонная муфта была установлена именно на велосипед от производителя «Торпедо» в тормозную втулку в 1903 году.

Касательно принципа работы обгонной муфты генератора, он похож на функциональный процесс бендикса стартера. Когда цилиндры наполняются топливом, которое в последствии сгорает с одновременным разгоном якоря, а обе части муфтовой обоймы замыкают специальные стопорящие ролики. В результате этого якорь обретает крутящий момент. В случае не сгорания топлива, который может произойти из-за топливного сжатия, притормаживающего вращение коленчатого вала, наружная обойма запаздывает по отношению к внутренне размещённой обойме. Следовательно происходит разъединение обойм, что означает самостоятельное вращение якоря и шкива. Этот процесс обеспечивает ликвидацию отрицательного инерционного воздействия на камень генератора.

Строение обгонной муфты

Обгонная автомобильная муфта Существует несколько типов обгонных генераторных муфт, которые немного, но всё же отличаются друг от друга в своём устройстве. Это, например, муфты, которые обеспечивают свободный ход. Они, в свою очередь, подразделяются на храповые и фрикционные. Касательно фрикционного типа обгонной муфты, то его подразделяют ещё на несколько подвидов: муфты с радиальным и осевым замыканием, клиновые, ленточные и пружинные. А из клиновых можно выделить ещё один подвид обгонных муфт – роликовые, которые, являются самыми часто применяемыми. Поэтому устройство обгонной муфты генератора мы рассмотрим именно на этом типе – роликовой обгонной муфте.

Хочется выделить особенности строения генераторной обгонной муфты – это присутствие двух обойм: внутренняя, напрямую связанная с валом, и наружная, что соединена со шкивом. Следующим элементом обгонной муфты генератора данного типа, исходя из названия, являются ролики, что достаточно предсказуемо. Зачастую указанные ролики монтируются в два ряда. Первый ряд состоит из тех роликов, которые перемещаются по внутренней обойме, по её профилированной части. Они выполняют роль стопорного механизма. Второй же ряд включает в себя ролики, которые функционируют по типу игольчатых подшипников. Кроме вышеперечисленного среди устройства обгонной муфты генератора можно выделить:

— контактную пластину, оснащённую сальниками;

— внутрирасположенные втулки в числе двух штук. Первая из них обычная, вторая имеет наклонные плоскости;

— прокладку, обладающую очень прочными свойствами, которая выполнена из эластомера;

— шлицевой профиль.

Мы здесь хотим отметить то, что использование шкива вместе с генераторной муфтой запрещено, если отсутствует пластиковая крышка. Монтаж крышки делается всего лишь один раз и не занимает особых усилий, причём осуществляется своими руками.

Как проверить обгонную муфту генератора?

Обгонная муфта Заменять обгонную муфту генератора рекомендуется только после достоверного выявления неполадок, связанных с некорректным функционированием этого агрегата. Первым и самым ощутимым признаком того, что обгонная муфта уже скоро отживёт своё, является дребезжание, слышимое в салоне. Его опытный автовладелец не спутает с чем-либо другим. И также ещё возникновение сильной вибрации при медленном движении автомобиля или во время нахождения его на передаче или тормозе. Некоторые из автовладельцев первым делом диагностируют натяжной и обводный генераторные ролики, проверяют люфты и смазки. И не из-за того, что эти манипуляции отвечают первоочерёдным пунктам инструкции по проверке обгонной генераторной муфты, нет, а только потому что подозрение первым делом ложится именно участки с этими механизмами. Хотя вполне вероятно может быть и такое, но если диагностирование данных механизмов дала нулевой результат, тогда точно стоит проверить в каком состоянии находится обгонная муфта генератора.

Первым делом откройте капот автомобиля и запустите двигатель. Далее разгоните мотор до четырёх тысяч оборотов, не менее и выключайте зажигание. Если послышится некое послезвучие, что похоже на то, какой звук издаёт останавливающаяся турбина, то обгонная муфта генератора ещё вполне моет справляться с возложенными на неё задачами. Если же Вы не услышали данного характерного звучания, то не думайте сразу, что дело в том, что барахлит катушка зажигания или генератор, либо какое-то другое автомобильное устройство. Вот именно в этом случае, то и стоит подумать о том, что пора уже и выбросить хлам в виде старой обгонной муфты генератора, заменив её новой, ибо ресурсы первой уже исчерпаны.

Рекомендации по установке

Муфта Конечно можно попробовать её отремонтировать, но зачастую помогают лишь радикальные методы – её замена. Но перед тем, как Вы решите устанавливать новенькую обгонную муфту генератора, мы хотим привести Вам следующие рекомендации:

1. Данный механизм следует устанавливать лишь имея в наличии мелкошлицевый профиль. Это очень важно! Просто обзаведитесь этим инструментом, не забивая голову ненужными вопросами.

2. Если поверхность шкива пестрит незначительными повреждениями, не переживайте, такое явление вполне допустимо.

3. В процессе установки затяжку необходимо осуществлять максимально близко к значению момента в 80 ± 10 Нм.

4. Строго соблюдайте направление затяжки и её момент.

5. Инструмент, для установки новой обгонной муфты, должен быть закалён. Мелкошлицевой профиль обязан соответствовать стандарту DIN 5481 -17×20.

6. Использование шкива вместе с генераторной муфтой запрещено, если отсутствует пластиковая крышка, так как это может стать причиной осуществления недостаточно хорошей защиты.

7. Максимальный баланс шкива с муфтой в заблокированном положении должен равняться значению в 20 гмм.

8. Демонтаж шкива вполне осуществим при помощи вышеперечисленных инструментов.

Муфта обгонная Обгонная муфта генератора предназначена для выполнения множества функциональных задач. Это и защита генератора от вращательных колебаний, производимых коленвалом двигателя, и устранение колебаний на ремне, но также и сокращение хода его утяжелителя, увеличение эксплуатационных ресурсов и снижение уровня шумовыделения и натяжения ременного привода. Поэтому мы настоятельно Вам рекомендуем, дорогие наши читатели, приобрести и установить обгонную муфту генератора. Будьте уверены на все тысячу процентов, что Ваш автомобиль с ней заработает гораздо лучше!

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Отправить ответ

avatar
  Подписаться
Уведомление о
