Что такое Webasto в машине, и как им пользоваться

Практически все автомобилисты, не считая жителей жарких стран, не понаслышке знают, каких усилий требует подготовка к поездке в зимний период, когда машину, припаркованную на улице, окутывает примёрзшим снегом. Прогрев двигателя перед пуском – обязательная процедура для ответственных водителей, которые заботятся о сердце своего авто. Процесс занимает всегда разное время в зависимости от температуры воздуха и модели автомобиля, а счищать снег с лобового стекла – уж точно задача не из лёгких. Проблема особенно актуальна для холодных регионов России, отличающихся суровым климатом, где температура воздуха достигает -25° C и ниже, а то и вовсе спускается до отметки -60° C.

Использование Webasto в машине.

Погода может стоять такая, что машину в прямом смысле приходится откапывать, прежде чем завести, а находиться в салоне без прогрева всё равно, что на улице. Но даже не в столь жёстких условиях зимой о комфорте в непрогретой машине не может быть и речи, проблема ощутима особенно остро при наличии детей. С классической печкой в авто знаком каждый водитель, при этом эффективность оборудования не столь впечатляющая, как в случае использования современных отопительных систем Webasto, позволяющих осуществить комфортный старт при любой погоде.

Что такое Вебасто

В среде автомобилистов о Вебасто слышал каждый, понятие уже стало именем нарицательным, и под ним подразумевают различные предпусковые обогреватели. На самом же деле Webasto – это известный немецкий бренд, которому уже более ста лет, под ним выпускаются инновационные отопительные системы, отличающиеся экономичностью и экологичностью. Крупнейшая германская компания Вебасто широко известна по всему миру и за всё время своего существования зарекомендовала себя только с лучшей стороны. Продукция отличается высоким уровнем надёжности и качества, присущего чопорным немцам. Кроме обогревателей, компания выпускает и другие комплектующие для автомобильной промышленности, например, кондиционеры, автономные воздушные отопители, накрышные люки, и работает в тесном сотрудничестве с ведущими автопроизводителями.

Рассматривая, что такое Вебасто в машине, отметим, что чаще всего имеются в виду именно обогреватели, позволяющие выполнить предпусковой подогрев двигателя, а также прогреть салон. Работает автономное устройство без включения двигателя, минимально расходуя топливо из бака авто. Запускаться Webasto может непосредственно или с программированного таймера, что очень удобно, поскольку необходимость ожидания прогрева при этом отпадает. Дистанционное устройство, обычно работающее в радиусе не менее километра, позволяет включить обогреватель в автомобиле, даже не выходя из дома. При подогреве салона Вебасто полностью оттаивает лобовое стекло машины.

С учётом класса авто и условий эксплуатации можно подобрать одну из нескольких модификаций Webasto (Thermo Top Evo 4, Evo5, Evo 5+, Thermo 90). В российском климате для прогрева двигателя и большого салона актуальна более мощная модель Webasto Thermo 90, но можно также подключать прогрев только салона или только мотора.

Автономные обогреватели – незаменимая вещь для авто, эксплуатируемых в холодных регионах, и многие водители уже оценили преимущества использования компактных устройств, которые легко монтируются на бензиновый или дизельный агрегат и не занимают много места в подкапотном пространстве.

Устройство окупится с лихвой за счёт увеличения ресурса двигателя и небольших затрат топлива на прогрев. На многие немецкие автомобили отопительные системы Webasto также устанавливается штатно, что добавляет несомненных плюсов к комфорту.

Принцип работы Вебасто

Компактный прибор вполне умещается в моторном отсеке любого авто. Система питания Вебасто подключается к топливному баку, автономный теплообменник врезается в контур охлаждения, а для управления работой устройства выполняется подключение к бортовой сети авто. В зависимости от типа предпускового обогревателя, отличается и принцип функционирования, а также расход топлива при прогреве. Устройства бывают:

1. Воздушные отопители, деятельность которых в основном направлена на прогрев салона, грузового отсека и т. д. без включения двигателя, они монтируются в кабине и поддерживают комфортную температуру. При перевозках грузов, требующих особых условий транспортировки, Вебасто – просто находка.
2. Жидкостные отопители, устанавливаемые в моторный отсек, служат для автономного прогрева мотора и моторного масла, а также салона.

Функционируют оба вида нагревателей Webasto на топливе, воздушные отличаются меньшим расходом – около 0,2 литра за час, для жидкостного прибора горючего в среднем расходуется примерно 0,5 литра за то же время, но с учётом того, что на прогрев обычно требуется всего 15 – 20 минут, такие цифры незначительны. Рассмотрим подробнее, как работает Вебасто разных типов.

Воздушные отопители Webasto

Принцип функционирования отопителей Вебасто данного типа сродни работе фена. Устройство прогревает воздух за счёт тепла, образуемого горением топлива. Электронасос выполняет функцию подачи бензина (если двигатели дизельные, то дизтопливо) в камеру сгорания. Через заборники воздух снаружи попадает в насадку горелки, далее горючее распределяется по трубе. После образования смеси происходит процесс горения, что провоцирует отдачу тепла с помощью теплообменника. Забор воздуха также выполняется из салона машины для его последующего нагревания. Циркуляция отличается непрерывностью процесса, благодаря чему для нагрева требуется минимум времени. В случае с дизельным авто используется солярка, поставляемая из бака. А принцип действия аналогичный: с дизельным топливом смешивается воздух, забираемый снаружи, смесь поджигается с помощью свечи накаливания и горит в камере, обдуваемой снаружи вентилятором для поступления тепла в салон авто.

Жидкостные отопители Webasto

Миниатюрные устройства, монтируемые в подкапотное пространство, помещаются с учётом особенностей конкретного моторного отсека. Соединяют Вебасто с системой охлаждения для нагревания мотора и рабочей жидкости и вентиляционной системой для обогрева салона. Принцип работы несколько отличается от функционирования воздушного нагревателя Вебасто. Одновременно с подачей горючего в камеру сгорания попадает воздух, в формировании смеси для улучшения её качества принимает непосредственное участие завихритель. После смешивания горючего с кислородом происходит возгорание, спровоцированное искрой. Сгорание смеси обеспечивает нагрев охлаждающей жидкости, а специальный насос выполняет задачу её циркуляции, в результате чего прогреваются и мотор, и радиатор автомобиля. Автоматизация процесса позволяет избежать перегрева и не отклоняться от экологических стандартов. Модуль управления Webasto контролирует функционирование элементов устройства и процедуру воспламенения смеси в камере сгорания.

Как пользоваться Вебасто

К каждой модели предпускового нагревателя прилагается инструкция по использованию с пояснениями, как пользоваться устройством Webasto. Мы рассмотрим основные настройки и способы управления нагревателем.

Как запускать Вебасто

Запуск устройства, в отличие от обыкновенной печки, есть возможность осуществить любым удобным способом. Так, кроме того, что можно включить отопитель на авто вручную непосредственно из салона, предполагаются и дистанционные методы включения, доступные в зависимости от модели:

• мини-таймер, обеспечивающий программную настройку прогрева в трёх точках на сутки;
• брелок, небольшой дистанционный пульт с радиусом действия не менее 1 км. ;
• модульный таймер, позволяющий запрограммировать прогрев машины сроком на неделю, возможен также выбор конкретных дней, когда требуется прогрев;
• мобильный телефон тоже может служить средством управления Webasto, модели, оснащённые GSM-модулем, предусматривают данную функцию.

Включайте подогреватель Вебасто, не выходя из дома, и пока вы соберётесь, автомобиль уже будет готов к поездке. Также выполняется и выключение устройства дистанционно или из салона.

Неисправности в виде обрыва пламени в процессе работы, отсутствия горения, перегрева или низкого напряжения бортовой сети вызывают автоматическое отключение отопителя. Исправить ситуацию поможет повторное включение через несколько секунд, в случае с перегревом необходимо дождаться охлаждения, после чего снова запустить устройство. Нужно также проверить воздухоотвод на проходимость, а при низком напряжении требуется зарядить аккумулятор и перезапустить нагреватель.

Запуск Вебасто с телефона

Чтобы управлять отопительной системой Webasto потребуется задействовать специальный GSM-модуль, устанавливаемый в авто, он позволяет управлять прибором с достаточно приличного расстояния, просто отправив сообщение на номер устройства. Доступно управление с пяти разных телефонов, а также имеются приложения, обеспечивающие контроль Вебасто с помощью смартфона или планшета.

Как настроить время на Вебасто

Настройки времени выполняются при выключенном отопителе Webasto удерживанием кнопки «set» с нажатием «вперёд» (либо «назад», разницы нет). Когда отпускаем «set», появляется время с характерным мигающим значком. Далее значения выбираются кнопками «вперёд» и «назад», а настроенное время сохранится клавишей «set» или после выключения дисплея.

Пульт управления Вебасто

Дистанционное управление Webasto можно осуществлять и с помощью пульта, но с учётом помех на слишком дальние расстояния контроль может не выполняться. Уровень сигнала отображает индикатор. Использование брелока гораздо удобнее, чем программирование таймера. Пульт включает, выключает устройство, а также позволяет задать необходимое время работы нагревателя.

Настройка таймера Вебасто

Предварительное программирование запуска Webasto с точностью до минуты доступно посредством таймера. В некоторых случаях это также удобно, например, когда автовладелец ежедневно совершает поездки по определённому расписанию. Кроме того, это самый экономный вариант. Таймер располагают в салоне, и настраивается он таким образом:

1. Включение прибора вручную выполняется нажатием на кнопку, дисплей покажет, сколько времени до окончания работы и индикатор, подтверждающий функционирование.
2. Автоматическое включение методом выставления времени включения, дисплей покажет номер программы отопления/вентиляции.
3. Выключение вручную с кнопки или автоматическое, выполняющееся после того как истечёт заданное время функционирования, дисплей погаснет.
4. Вывести время можно нажатием «вперёд» и «назад», при включённом нагревателе высвечивается, сколько осталось до завершения.
5. Установить время пуска можно, нажав «set», и в течение 10 секунд, пользуясь клавишами «вперёд» и «назад», выставить время пуска.
6. Стереть программу можно коротким нажатием «set».
7. Выбор программ осуществляется при нажатии «set» на протяжении 10 секунд, пока не появится необходимый номер.
8. Длительность функционирования выставляется так: жмём и держим «set» + «вперёд» или «назад», высветится время с мигающим значком. Снова жмём и держим «set» + «вперёд» или «назад». Дисплей отобразит режим функционирования и продолжительность, сохранённые в программе. Пользуясь кнопками «вперёд» и «назад», устанавливаем нужную длительность, пос

Узнайте больше, что такое предпусковой подогреватель Вебасто

С наступлением холодной погоды проблема с заводкой двигателя автомобиля может стать причиной опозданий, а иногда и невозможности использования ТС по назначению. Такая ситуация особенно часто беспокоит автомобилистов, машины которых оснащены дизельным мотором или хранятся под открытым небом. Для того чтобы мотор завелся при любой погоде специалисты рекомендуют установить Вебасто.

Особенности Вебасто

В зависимости от объема и типа ДВС выбирается модель Webasto по мощности. Собираясь сделать покупку этого предпускового подогревателя, необходимо учесть тип топлива, на котором работает автомобиль. Для бензиновых моторов используется Вебасто, работающее на бензине, для дизельных – на солярке.

Дополнительное оборудование состоит из нескольких элементов:

• котла;
• электронного блока;
• системы соединительных патрубков (тройников).

Устанавливается подогреватель в под капотом, либо под крылом машины. Устройство имеет небольшие размеры, поэтому может без проблем разместиться в ограниченном пространстве.

Обязательно подключение бортовой сети 12 или 24 Вольт и соединение со штатным топливопроводом. В некоторых моделях реализован удаленный запуск подогревателя. Для этого используется специальное программное обеспечение, устанавливаемое на смартфон.

Принцип работы

При работе Вебасто применяется каталитическое горение топлива. Такой принцип полностью безопасен, так как отсутствует открытое пламя, а сгорание топлива происходит за счет химического окисления. Агрегат работает автономно и двигатель внутреннего сгорания автомобиля не заводится.

Предпусковой подогреватель Webasto нагревает ОЖ, которая циркулирует по малому кругу системы охлаждения. Подогрев антифриза происходит непосредственно в котле устройства. Теплая жидкость циркулирует и нагревает масло двигателя. Оно принимает естественную структуру с нормальной вязкостью. Поэтому заводка двигателя происходит без масляного голодания, что значительно увеличивает срок эксплуатации мотора.

Если включить вентилятор обогрева салона, то одновременно с подготовкой к запуску мотора будет нагреваться и салон автомобиля. Через радиатор обогрева салона теплая жидкость также циркулирует.

Некоторые модели Вебасто используются для охлаждения мотора. Он актуален, если предстоит эксплуатация авто при повышенной температуре внешней среды.

Отличия Вебасто от автозапуска

Для прогрева мотора используется множество различных устройств. В большинстве современных охранных систем реализована схема автозапуска мотора с программируемым прогревом двигателя. Это очень удобно, так как позволяет удаленно запустить мотор на нужное время, а также включить его при определенной температуре.

В этом случае достаточно установить только противоугонное устройство. Не требуется монтаж дополнительного оборудования. Функцию включения ДВС можно запрограммировать.

Несмотря на вышеперечисленные достоинства автозапуск для прогрева мотора с сигнализации имеет существенные недостатки:

• значительный расход топлива;
• износ деталей мотора;
• снижение противоугонных функций.

Последний критерий необходимо учесть, если транспортное средство находится на неохраняемой стоянке. Ведь при работе автозапуска деактивируется штатный иммобилайзер, а также отключаются датчики удара. Это приводит к тому, что автомобиль становится весьма уязвимым в плане угона.

Преимущество Вебасто

В зависимости от модели расход топлива составляет от 0,5 до 0,9 литра в час. Правильно подобранная мощность предпускового обогревателя позволяет за час работы повысить температуру мотора до +30 С° — +40 С° при температуре окружающей среды от -30 С° и даже ниже.

Отдавая предпочтение предпусковому агрегату типа Вебасто, можно не переживать о том, что противоугонная охранная сигнализации работает в ограниченном функционале.

Стоимость – главная причина, по которой автолюбители отдают предпочтение устройствам попроще, например, автоподогревателям. Но, в отличие от Вебасто, они значительно более затратные, если учесть потребляемое ими количество топлива. Также нужно принять во внимание быстрый износ деталей ДВС. Сумма за Вебасто и профессиональный монтаж покажется вполне оправданной.

Как установить Webasto правильно: — Согрей Авто

Привет друзья, сегодня о том как установить Webasto правильно и соблюсти все рекомендации производителя.

Многие хотят установить подогреватель самостоятельно. своими руками, поэтому ищут подобную информацию в сети и на форумах. В данной статье рассмотрим основные правила подключения подогревателя согласно рекомендациям самой компании Webasto, начнем по порядку:

1. Место и варианты установки Webasto
2. Подключение к системе охлаждения двигателя
3. Подключение к топливной системе и прокладка топливной магистрали
4. Проведение жгута таймера в салон
5. Подключение к автосигнализации

Важно!

При самостоятельной установке и подключении подогревателя вы несете ответственность за корректность установки и подключения. Существует опасность возникновении пожара и возгорания вашего автомобиля. И вы так же лишаетесь гарантии на сам подогреватель.

Место и варианты установки Webasto

Место для установки подогревателя выбирается самим установщиком самостоятельно. Конечно существуют инструкции по установке, и может быть вы сможете их найти в свободном доступе, тогда задача сильно облегчается. Все что нужно, просто следовать инструкции.

При установке необходимо придерживаться следующих параметров:

1. Соблюсти правильную ориентацию подогревателя
2. Расположить ниже уровня антифриза в расширительном бачке.
3. Соблюдая безопасное расстояние от системы выпуска отработавших газов (выхлопа)

Какую именно ориентацию подогревателя допускает компания вебасто? Все просто, самое главное что бы выход антифриза из котла был сверху. Ниже фотография с вариантами расположения подогревателя:

Выход антифриза обозначается «OUT»

Подключение к системе охлаждения двигателя

Основное правило: подключение производится в разрыв шланга от блока двигателя на печку. Как его определить? Очень просто — при работающем двигателе включите вентилятор печки на максимальный обдув и установив температуру на максимум. Далее необходимо пощупать шланги печки, тот который более горячий — это и есть выход с блока в печку. Второй шланг будет просто теплым — это выход с печки в двигатель.

Почему подключать надо именно так?

В печке может образоваться воздушная пробка и тогда водяной насос подогревателя будет работать «в холостую», и как следствие подогреватель уйдет в перегрев. При подключение «от блока в печку» вы избегаете воздушных пробок, потому что двигатель сконструирован и установлен, что бы этого не допустить. Конечно очень важно следить за уровнем антифриза.

У вас получается следующая схема: вы разрезаете в одном месте шланг «от блока в печку». Подключаете подогреватель в разрыв, соблюдая положение помпы и метки на самом подогревателе.

Как правильно установить водяной насос подогревателя:

Согласно инструкции у помпы может быть много положений за исключением одного. которое указано на картинке:

Подключение к топливной системе и прокладка топливной магистрали:

В отличие от подогревателя Hydronic у которого в комплекте может быть 2 топливные трубки разного цвета и внутреннего диаметра, у Вебасто в комплекте есть одна топливная трубка.

Подключение чаще всего производится в топливную станцию автомобиля или в бак. Есть некоторые дизельные автомобили на которых можно подключиться в обратную топливную магистраль, но их не много.

Топливный насос устанавливается как можно ближе к точке забора топлива, рекомендуемое расстояние не более 1,5 метров. Это связано с особенностью его конструкции — он гораздо лучше выталкивает топливо, чем его забирает. Не рекомендуется устанавливать насос в подкапотном пространстве — от температуры он может начать «завоздушивать» топливо, что приведет к перебоям в работе подогревателя. Установку насоса так же желательно производить в монтажных положениях, которые указаны на картинке:

Прокладку топливной магистрали надо осуществлять вдали от выхлопной системы автомобиля, лучше всего прокладывать вдоль штатных топливных линий.

Проведение жгута таймера в салон

Жгут таймера прокладывается вместе с остальной проводкой, которая идет в салон автомобиля или там где найдете свободное место 🙂 Иногда бывает что жгут проводки прокладывается в крыле автомобиля, что очень затрудняет прокладку жгута. В таком случае ищем прохождение троса открывания капота или любой другой резиновый уплотнитель на моторном щите и прокладываем через него.

Для удобства лучше всего достать пины из разъема, тогда будет легче их протолкнуть. Для создания отверстия можно использовать шило или отвертку.

Подключение Webasto к автосигнализации рассмотрим в следующей статье >>здесь ссылка<<

Если вы сделаете все правильно, у вас будет рабочий подогреватель вебасто, который будет долгое время согревать двигатель вашего автомобиля.

Теперь вы знаете как правильно установить Webasto в автомобиль своими руками согласно рекомендациям. Если у вас возникнут вопросы задавайте их в комментариях или в нашей группе «Вконтакте»

что это? Подключение Webasto. Схема, фото

Зимой предпусковые подогреватели заметно облегчают жизнь водителю. Пожалуй, самые популярные модели — это «Вебасто». Наверное, поэтому многие, услышав слово Webasto, думают, что это предпусковой подогреватель.

По сути, так называется известная немецкая компания, занимающаяся разработкой широкого спектра автомобильной техники.

Название компании Webasto не случайно стало нарицательным для целого класса отопительного оборудования.Оптимизацию климата в автомобилях компания заняла одним из первых. Жидкостные отопители для автобусов и легковых автомобилей выпускаются с 1935 года, для грузовых автомобилей — с 1939 года. С 1950 года освоено производство автономных отопителей. С 1965 года выпускаются кондиционеры для грузовиков и автобусов. С 1995 года большое внимание уделяется комплексным климатическим системам для большегрузных автомобилей, автобусов, спецтехники.

Вебасто

— что это?

Созданная почти век назад немецкая фирма «Webasto» является лидером в производстве автомобильных крыш и климатического оборудования.Имя основателя компании и название городка Штокдорф недалеко от Мюнхена, где с 1907 года располагалась ее штаб-квартира, образовали аббревиатуру: WilhElm BAier + STOckdorf = WEBASTO.

При производстве кондиционеров и обогревателей используются передовые технологии. «Вебасто» — первый производитель сдвижных крыш на солнечных батареях. Экологически чистые технологии помогают экономить энергию. Технологические разработки в этой области подтолкнули инженеров к созданию инновационных раздвижных элементов кузова — в частности, дверных систем и спойлеров новой конструкции.

Контрольные отопители

Предпусковой подогреватель Webasto быстро и эффективнодвигатель прогревается. Это не только экономит время, необходимое двигателю для достижения рабочей температуры, но и снижает вредные выбросы. Прогретый двигатель меньше изнашивается, реже выходит из строя. Благодаря обогревателю лобовое стекло быстро оттаивает, и водителю не приходится чистить его на морозе. Именно подогреватели Webasto устанавливаются на конвейере Mercedes S, Range Rover, Audi A6 / A8, Volvo S80, VW Phaeton, Maybach, Land Rover.

Высокое качество достигается за счет масштабной программы испытаний. В специальной климатической камере проверяется, насколько быстро прогревается двигатель и салон. На MTBF при работе с экстремальными нагрузками моделируется работа нагревателя, эквивалентная 15 годам. Коррозионная стойкость проверяется распылением воды и солевого тумана.

Не бойтесь повышенного расхода топлива. За час устройство сжигает в среднем 0,6 литра топлива. Однако прогретый двигатель потребляет меньше бензина (солярки), компенсируя потери.

Предпусковые подогреватели Webasto имеют ряд преимуществ:

• Размеры и вес меньше, а процесс нагрева более эффективен и стабильнен.
• Исследования в акустической лаборатории показывают, что уровень шума во время прогрева минимален.
• Перед сборкой соответствие размеров каждой детали настолько тщательно проверяется на специальной 3D-измерительной машине Webasto, что это гарантирует безотказную работу устройств.
• При подключении отопителя только к отоплению салона лобовое стекло полностью оттаивает за 30 минут.
• Для каждой модели автомобиля разрабатывается оптимальный набор базового комплекта, органов управления и установочного комплекта. При этом для установки на большинство моделей автомобилей подходят и стандартные комплекты.
• Пульт дистанционного управления или программируемый цифровой таймер.

Принцип работы

1. Подогреватель подключается к контуру охлаждения автомобиля.
2. Подогревает охлаждающую жидкость.
3. Прокачивает через радиатор штатного ТЭНа.
4. Горячая жидкость также прокачивается через двигатель, нагревая его.

Подключение Webasto

Это достаточно сложный, ответственный, скрупулезный процесс. Сначала он разбирается перед машиной. Затем снимаются некоторые детали и агрегаты моторного отсека, чтобы было удобнее монтировать отопитель. При установке от топливного бака к отопителю идет независимый топливный тракт. Необходимо использовать только качественные комплектующие, особенно требования к шлангам. Неправильно установленная установка чревата возгоранием!

Несмотря на кажущуюся простоту предпусковых обогревателей Webasto, установка должна производиться в сертифицированных центрах.Работники должны пройти обучение, а сам центр должен иметь соответствующее разрешение. При установке самостоятельно (или в несертифицированных мастерских) можно распрощаться и с автомобилем, и с установленным оборудованием «Вебасто».

Схема установки на примере автомобиля «Лада Приора»

1. Выберите место установки (например, за аккумулятором).
2. Монтажный кронштейн монтируется на крепление подушки двигателя.
3. Поскольку топливная трубка будет мешать установке, ее нужно сместить в сторону.
4. К заранее подготовленной металлической пластине прикрепляют котел.
5. На КПП устанавливается выхлопная труба, затем закрепляется диссектор.
6. Отопитель подключен к топливной системе «Жигули». Для этого бензонасос монтируется на шпильках блока АБС, а шланги присоединяются к штатной топливной магистрали. Затем производится врезка в обратную трубу.
7. К котлу подводится система отопления и разводка. Сначала подключается форсунка, которая соединяет термостат с плитой и присоединяется к входному патрубку на котле.Затем к патрубку термостата подключается патрубок, идущий в комплекте с ТЭНом. После установки рекомендуется удалить воздушную пробку.
8. В салоне установлен таймер включения.
9. Последний этап — подключение к аккуму.
10. Из-за скопления воздуха в системе с первого раза заработать не может. Для первого запуска может потребоваться несколько попыток.

Air Top 2000

Помимо предпусковых подогревателей, компания славится обогревателями салонов грузовых автомобилей, фургонов, автокемперов, автобусов, кабин малых судов.Оптимальное решение зимних проблем — компактный, экономичный автомобильный обогреватель. Одним из самых популярных является Webasto Air Top 2000. Работает сразу после запуска или с программируемым таймером. И он может работать без работающего двигателя.

Агрегат напрямую подключается к сети и топливному баку. Подходит для автомобилей с любым типом охлаждения. Воздухонагреватель разработан с максимальной защитой. Для горения не используется внутренний воздух.

Стоимость

При покупке Webasto необходимо понимать, что это оборудование высочайшего качества.Поэтому его стоимость достаточно высока.

900

Модель	Цена, руб.	мощность, кВт
Air Top 2000 (дизель)	40 379	2
Air Top 2000 (бензин)	589	2
Air TopEvo 3900	59 506	3,5
Air TopEvo 3900 Comfort	63 941 9
Air TopEvo 5500	77164	5
Thermo TopEvo 4	31 833 3	4 0 The 5	42 265	5
Thermo Pro 50	44353	5,2
Thermo Pro 90	70 560	9,1
Thermo E 200/320	20/32

Это не окончательная стоимость моделей Webasto, цена зависит от дополнительных аксессуаров. Мини-таймеры, панели управления, устройства, поддерживающие управление с мобильного телефона, приобретаются отдельно.

p>

commercetools Заказчик | Webasto

перейти к содержанию

• Dev Center
• 60-дневная пробная версия
• DE
• JP
• ZH
• KO

• Продукт
  • Продукт
    • Платформа для торговли
    • Merchant Center и PIM
    • Интеграции
    • Accelerator
    • Обучение
    • Trust Center
  • Технология
    • Архитектура MACH
    • Микросервисы
    • API Commerce
    • Cloud Commerce
    • Headless Commerce
• Commerce Solution
  • Solutions
    • Webshop
    • Mobile Commerce
    • IoT
    • Chatbots
    • Marketplace
    • Social Commerce
    • Augmented Reality
  • Verticals
    • B2 Automotive
    • Электроника
    • Мода
    • Еда и бакалея
    • Розничная торговля
    • Телекоммуникации
    • Игрушки и развлечения
    • Путешествия
    • Оптовая торговля
  • Exp. Драйв
• Новости и компания
  • Новости
    • Пресс-релизы
    • События
    • Пресс-кит
    • Освещение в СМИ
  • Блоги
    • Бизнес-блог
    • Технический блог
  • Компания
    • О компании
    • Офисы
    • Устойчивое развитие

• Искать:

• Продукт
  • Продукт
    • Commerce Platform
    • Merchant Center & PIM

Парковочные обогреватели: полное руководство по тому, как парковочный обогреватель согревает ваше вождение

В этой главе вы собираюсь узнать, как установить стояночный отопитель, работающий на топливе.Это простой процесс, который вы можете сделать самостоятельно.

Все, что вам нужно сделать, это следовать инструкциям в техническом руководстве.

Еще до того, как мы перейдем к деталям этого процесса, я хочу, чтобы вы посмотрели это 20-минутное видео ：

.

Здесь объясняется, как установить дизельный воздушный стояночный обогреватель VVKB.

Теперь этот процесс установки будет также сосредоточен на топливном воздушном стояночном отопителе. Вы можете использовать этот процесс для установки стояночного обогревателя в грузовики, легковые автомобили, морские системы, микроавтобусы и т. Д.

Вы узнаете больше об этих приложениях позже в главе 9.

А пока давайте углубимся в то, как установить стояночный обогреватель в вашем автомобиле:

Шаг 1. Проверьте упаковочный лист от производителя стояночного обогревателя

Чтобы избегайте случаев, когда вы можете оказаться в затруднительном положении из-за того, что у вас нет определенных частей, важно, чтобы вы проверяли каждый компонент. Это гарантирует, что вы проверите каждую спецификацию и определите каждый компонент.

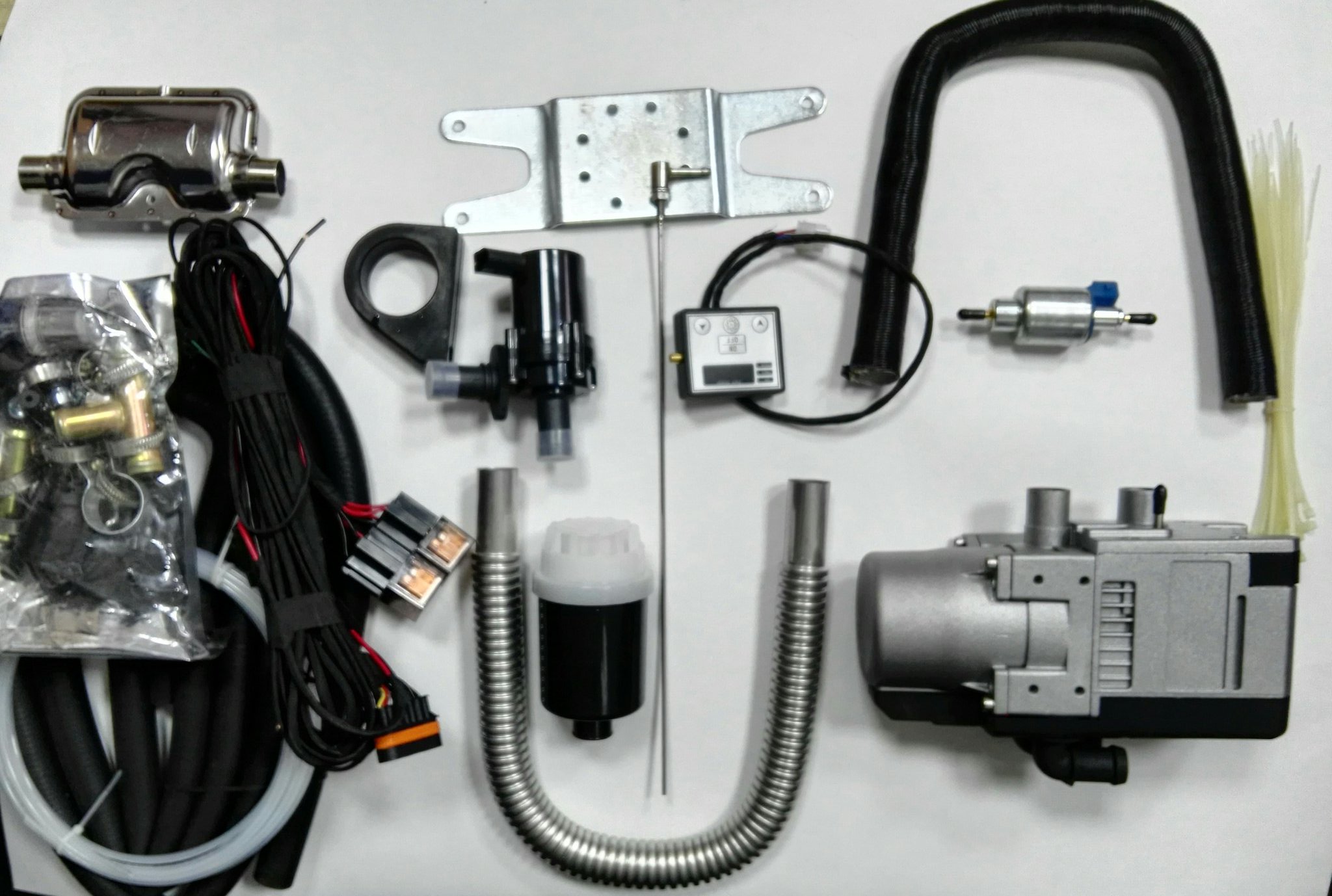

Ниже приведен упаковочный лист стояночного отопителя VVKB:

ПРИМЕЧАНИЕ: Некоторые из этих деталей могут отличаться в зависимости от модели вашего стояночного отопителя, работающего на топливе.Вот почему вы должны выполнить эту оценку, используя техническое руководство, прилагаемое к стояночному отопителю.

Части и компоненты стояночного обогревателя

В большинстве случаев производитель стояночного обогревателя упаковывает этот аксессуар вместе с руководством. Итак, используйте это руководство, чтобы физически идентифицировать и отсортировать все компоненты.

Вот что я имею в виду:

Руководство стояночного отопителя, блок нагрева и упаковочная коробка

В дополнение к этому у вас должны быть необходимые инструменты и принадлежности, которые вы будете использовать в процессе установки.Парковочные обогреватели не поставляются с такими инструментами.

Инструменты могут включать:

• Крепежные инструменты, такие как отвертки, плоскогубцы, гаечные ключи и т. Д.
• Режущие инструменты, такие как дрель, пилы и т. Д.
• Сварочные принадлежности; это на тот случай, если вам нужно установить его на платформе или месте по вашему выбору

Короче говоря, количество инструментов и принадлежностей будет зависеть от того, где вы собираетесь установить стояночный отопитель.

Шаг 2. Определите, где установить стояночный обогреватель

Вы должны определить удобное место для установки различных компонентов стояночного обогревателя.

Стояночный обогреватель в багажнике электромобиля — Источник изображения: KiwiEV

В них должно быть указано, где вы собираетесь установить основные компоненты стояночного обогревателя, такие как:

• Нагреватель; вокруг устройства должно быть достаточно места. По возможности топливопровод и насос должны быть такими, чтобы топливо подавалось вверх к блоку стояночного отопителя. Помните, что у вас будет множество подключений к стояночному отопителю, поэтому места должно быть достаточно.
• Топливный бак; если вам нужно установить резервуар, вы можете установить его вертикально и расстояние должно быть не более 1.2м.
• Блок управления должен располагаться в месте, удобном для просмотра и работы.
• Вход и выход воздуха должны быть как минимум с двух противоположных сторон. Это необходимо для предотвращения повторного попадания горячего воздуха в блок стояночного отопителя.

Определив правильное место, вы можете приступить к установке стояночного обогревателя.

На рисунке ниже показаны доступные места для установки обогревателя на различных транспортных средствах:

Шаг 3: Подготовка стояночного обогревателя Готов к установке

Во-первых, прежде чем вы начнете устанавливать блок стояночного отопителя, попробуйте повернуть крыльчатку, чтобы убедиться, что она вращается свободно и плавно.Если он не вращается свободно, можно отрегулировать зазор рабочего колеса.

После определения точного места, где вы собираетесь установить нагреватель, пора приступить к собственно процессу.

Сначала поместите монтажную пластину в то место, где вы собираетесь установить стояночный отопитель, затем отметьте эти отверстия:

Монтажная пластина для стояночного отопителя

Затем просверлите отверстия сверлом. Эти отверстия включают секции для:

• Крепежных деталей
• Впускного отверстия для воздуха
• Выпускного отверстия обогревателя
• Впускного отверстия для топлива

Как правило, отверстия должны быть немного больше размера, чтобы не беспокоить фитинги труб.

Даже когда вы готовите это место, вы должны убедиться, что воздухозаборник и выпускной воздух свободны от каких-либо препятствий.

Как правило, вокруг стояночного отопителя можно оставить свободное пространство около 15 см.

Теперь вы можете установить уплотняющую прокладку, а затем монтажную пластину и использовать гайки, чтобы зафиксировать их на месте. Именно эта прокладка предотвратит любую возможную утечку выхлопных газов.

Где установить прокладку и монтажную пластину

К концу этого процесса у вас должно быть следующее:

Крепление прокладки и монтажной пластины

Теперь, когда стояночный отопитель находится в этом положении, вы можете перейти к следующему step:

Шаг 4: Теперь установите топливную трубу, выхлопную трубу и воздуховод к нагревателю

Как вы можете видеть на изображении 2 , у нас есть три отверстия для подачи топлива, воздуха и выпуска.Чтобы упростить установку стояночного отопителя, вы можете сначала отремонтировать эти компоненты.

Теперь, когда стояночный отопитель все еще находится в этом положении, вы можете сделать следующее:

Закрепить топливопровод

Процесс будет зависеть от конструкции топливопровода стояночного отопителя. Однако в случае с воздушным стояночным отопителем VVKB Diesel сначала необходимо залить черную топливную трубку и закрепить ее, затянув зажим.

После затяжки черной трубы теперь можно вставить белую топливную трубу и закрепить ее зажимом. К концу этого процесса у вас будет непрерывная труба (бело-черная), по которой топливо будет поступать к стояночному отопителю.

Установите выхлопную трубу

Вставьте трубу в участок с меткой выхлопа и плотно зажмите ее, как и топливную трубу.

Трубка воздуховода

Продолжайте фиксировать трубу воздуховода. Конечно, как и остальные три, вы закрепите его на месте с помощью зажимов.

К концу этого процесса это именно то, что у вас должно получиться:

Все три секции с соответствующими трубами

Теперь вы можете приступить к установке всей конструкции на место.То есть именно в том месте, где вы собирались установить блок стояночного отопителя.

Стояночный отопитель должен находиться в горизонтальном положении.

Дайте впускному, топливному и выпускному патрубкам пройти через отверстия, которые вы просверлили ранее, и установите систему стояночного обогревателя на ее место с помощью болтов и гаек.

Итак, это знаменует конец нашего первого процесса. Теперь вы можете перейти к шагу 5 процесса установки стояночного отопителя.

Шаг 5: Закрепите впускной воздух и выпускной трубопровод

Всякий раз, когда вы направляете впускной воздух для поддержки горения и выпуска, вы должны принимать меры, чтобы избежать повторного попадания выхлопных газов в систему.

В большинстве случаев впускные воздуховоды и выхлопные трубы изгибаются наружу и вниз от стояночного отопителя.

Опять же, когда вы изгибаете эти трубы, сумма углов, образованных каждой трубой, не должна превышать 270 °. Кроме того, отверстия не должны быть обращены в сторону, в которой будет двигаться автомобиль.

Вы можете резюмировать все это на изображениях ниже:

Сравнение способов установки впускных и выпускных труб

В любом конкретном случае положение этих труб должно быть таким, чтобы никакая пульпа или частицы не могли блокировать поток.На них не должно быть снега или воды.

Кроме того, когда работает стояночный обогреватель, выхлопная труба имеет тенденцию к высокой температуре. Помните, все его содержимое поступает из камеры сгорания.

Следовательно, вы должны устанавливать его вдали от легковоспламеняющихся или веществ с плохой термостойкостью.

Для выхлопной трубы вы закрепите крайний конец с помощью соответствующего зажимного механизма, чтобы гарантировать, что она не будет вибрировать или двигаться во время движения автомобиля.То есть зажать его примерно в 15 см (5,9 дюйма) от дальнего конца.

Опять же, наконечник (куда выходят выхлопные газы) должен быть примерно на 90 ° к земле. Если выхлопная труба проходит там, где с ней можно соприкоснуться, ее необходимо облицевать.

В дополнение к этому, вы также можете установить глушитель выхлопа непосредственно перед последним участком этой трубы. Должно получиться так:

Стояночный отопитель, установленный на автомобиле с глушителем выхлопа — Изображение предоставлено Webasto

С другой стороны глушителя выхлопа нам нужно установить дополнительные 20 см (7.9in) длинная выхлопная труба. Эта деталь значительно усилит эффект глушителя выхлопа. На конце трубы мы используем фиксированный кронштейн для фиксации.

С другой стороны, вы должны зажать впускной воздуховод на поверхности автомобиля. Это должно быть положение, при котором свежий воздух может беспрепятственно поступать в систему.

Затем вы закрепите воздушный фильтр и затяните его на крайнем конце впускной воздушной трубы.

Шаг 6: Установите топливный бак

Если возможно, вам следует установить топливный бак вертикально.В большинстве случаев, когда вы устанавливаете топливный бак, его положение не должно быть значительно ниже, чем положение стояночного отопителя.

Ниже кратко показано, как должно выглядеть соединение топливного бака с отопителем:

Соединение топливного бака с стояночным отопителем

Где 1 — топливный бак, 2 — экстрактор топлива, 3 — соединитель топливопровода , 4 — топливный фильтр, 5 — топливопровод, 6 — топливный насос и 7 топливный демпфер.

В большинстве случаев, если система поставляется с топливным баком, то всегда нет необходимости использовать заправочную трубку для топлива.Просто проделайте отверстие в нижней части бака и с помощью принадлежностей подсоедините его к топливному насосу.

Вы можете закрепить топливную трубку, а затем зажать ее, после чего вы вставите белую топливную трубку и зажмете ее.

Теперь мы переходим к следующему этапу.

Шаг 7: Установите топливный фильтр

Как правило, топливный насос следует устанавливать рядом с топливным баком. Он должен быть либо горизонтально, либо немного наклонен вверх к насосу.

Таким образом будет легче выпускать воздух из топливных трубок.

От топливного бака переходим к топливному фильтру.

Стрелка на фильтре должна указывать вверх и указывать направление потока к топливному насосу. Вот как выполнить процесс установки топливного насоса:

• Обрежьте черную топливную трубку, вставьте ее в белую трубку и соедините их вместе.
• Установите черную топливную трубку на фильтр и зажмите ее

Крепление топливного фильтра

• Снова разрежьте черную топливную трубку, вставьте на противоположный конец фильтра и закрепите
• Затем вставьте белую топливную трубку в черная труба и зажим

К концу этого процесса у вас будет следующее:

Полная установка топливного фильтра в трубопровод

Помните, что на каждом этапе вы должны зажать топливную трубку на автомобиле, чтобы исключить любые обстоятельства провисания трубопровода.

Теперь из фильтра можно установить топливный насос.

Шаг 8: Установите топливный насос

Примерно на расстоянии одного метра от масляного фильтра перережьте белую топливную трубку, вставьте черную и зажмите их вместе. Теперь вставьте черную топливную трубку в один конец насоса, как показано ниже, затем скрепите их вместе.

Затяните топливный насос стояночного отопителя на месте.

Затем вставьте кронштейн топливного насоса, как показано ниже:

Топливный насос стояночного отопителя

Теперь вы можете закрепить топливный насос в автомобиле. Помните, что топливопровод от насоса к блоку стояночного отопителя должен идти в гору.

Затем прикрепите скобу из нержавеющей стали к резине.

Теперь можно подключить топливный насос к отопителю. Процедура остается прежней:

• Вставьте черную топливную трубку в белую топливную трубку от блока стояночного обогревателя и зажмите их.
• Вставьте зажим в черную трубу, подсоедините ее к выпускному отверстию топливного насоса и зажмите оба.

Убедитесь, что в топливопроводе и топливном фильтре нет воздуха.После установки вы можете использовать функцию автоматической подкачки топлива для выпуска воздуха.

При этом у вас должно быть следующее:

Окончательный монтаж топливопровода, впускного и выпускного воздуха

Давайте напомним, чего вы достигли на данном этапе:

• Крепление стояночного отопителя к автомобильный блок
• Подключение блока стояночного отопителя к топливной системе через фильтр и насос
• Установка впускного воздуховода и подключение его к воздушному фильтру и блоку стояночного отопителя
• Подключение и перенаправление выхлопа через глушитель и к блок стояночного обогревателя

Теперь давайте быстро закончим с тем, что осталось:

Шаг 9: Подключите выход горячего воздуха

Теперь вы можете отремонтировать систему воздуховодов горячего воздуха. Его работа заключается в том, чтобы направлять воздух в другие части автомобиля.

Горячий воздух выходит из стояночного отопителя через систему воздуховодов

Просто вставьте систему воздуховодов в секцию выхода горячего воздуха на парковочном сердечнике и зажмите ее. Вы можете направить горячий воздух в определенные области автомобиля.

После монтажа всех систем трубопроводов и других компонентов стояночный отопитель почти готов.

Шаг 10: Закрепите электрическую систему

Конструкция этих кабелей облегчает установку.То есть подобные кабели имеют уникальную конструкцию, поэтому вы легко знаете, где их закрепить.

Все, что вам нужно сделать, это соединить одинаковые кабели вместе:

Подключение кабелей стояночного обогревателя

Нажмите кнопку сбоку, чтобы подсоединить или отсоединить кабели. Если кабель очень длинный, просто аккуратно сверните его.

Затем закрепите штекер контроллера:

Штекер контроллера стояночного отопителя

Теперь вы можете подключить топливный насос, как показано:

Штекер питания топливного насоса стояночного отопителя

Вы можете увидеть три штекера совершенно разные, что упрощает идентификацию и установку.

Теперь, когда все это на месте, подключите стояночный отопитель к основному источнику питания. Опять же здесь вы должны обратить внимание на цвет провода, а также на положительный и отрицательный стороны питания. .

Кабели к основному источнику питания

Вы должны подключить два кабеля к батарее или основному источнику электроэнергии. Поэтому никогда не подключайте их к прикуривателю — он не может обеспечить достаточную мощность для зажигания нагревателя, поэтому система не будет работать.

На этом этапе важно отметить следующее:

• Убедитесь, что емкость аккумулятора достаточна.В противном случае нагреватель покажет код ошибки.
• Убедитесь, что вы надежно подсоединяете кабели / соединительные провода, чтобы предотвратить возникновение искр или низкого напряжения. В таких условиях стояночный отопитель может не работать.
• Подсоедините положительный кабель непосредственно к основной батарее, чтобы обеспечить нормальное пусковое напряжение. Сечение этого провода должно быть не менее 2,5 мм2.
  По сути, все эти шаги, с 1 по 10, иллюстрируют основные процедуры установки стояночного обогревателя.Помните, для этой иллюстрации я использовал дизельный воздушный стояночный обогреватель VVKB.
  Процедура не отличается от других моделей стояночных обогревателей. Вы все еще можете использовать это как руководство.
  Наконец, пришло время впервые протестировать стояночный отопитель. Обратите внимание на следующее:
• Переключите панель управления в автоматический режим помпы или просто запустите стояночный отопитель.

Включение стояночного обогревателя

Вы можете нажать кнопку питания примерно на 2–3 секунды, и обогреватель включится.На экране дисплея будет отображаться A00, который является режимом вентиляции, поэтому вам следует переключиться на A01, который является режимом обогрева.

Подождите, пока трубка заполнится топливом, и подсоедините ее к впускному отверстию для топлива парковочного устройства. Благодаря этому вы удалите воздух из системы топливных трубопроводов.

Теперь вернемся к нашему режиму переключения A01. Во время этого процесса вы можете запускать стояночный обогреватель примерно 3-4 раза.

Это будет зависеть от длины топливопровода и времени, необходимого для полного протекания топлива во всей системе при экспорте воздуха.

Помимо указанного выше контроллера стояночного отопителя, в системе есть еще один контроллер с дополнительными функциями.

Контроллер VVKB

Вот чего вы можете достичь с этой системой управления стояночным обогревателем:

• Нажатие на нее в течение двух секунд включает обогреватель (вы видите кнопку ВКЛ / ВЫКЛ)
• Для режима вентиляции нажмите кнопку питания дважды
• В режиме нагрева устройство начнет нагревание
• Вы можете переключаться между автоматическим режимом и ручным режимом, используя кнопку с надписью «авто».
