Одним из видов тепловых двигателей, использующих энергию водяного пара, является паровая турбина, в которой происходит преобразование тепловой энергии пара в механическую работу. Паровая турбина оказалась более удобной в применении, компактной и экономичной, чем поршневая паровая машина.

В 130 г. до н.э. Герон Александрийский изобрел устройство под названием «эолипил». Это была примитивная паровая турбина. Оно представляло собой полую сферу, заполнявшуюся паром. Сфера имела два Г-образными сопла. Пар вытекал из сопел, расположенных с противоположных сторон сферы, с большой скоростью, и сфера начинала вращаться. В основе действия такой паровой турбины лежал реактивный принцип.

В 1629 году Джованни Бранки была создана паровая турбина, использующая активный принцип. Потенциальная энергия пара преобразовывалась в кинетическую и совершала работу.

В этой машине струя пара приводила в движение колесо с лопатками, напоминающее колесо водяной мельницы. Но первые турбины, подобные машине Бранки, обладали ограниченной мощностью, поскольку паровые котлы не были способны создавать высокое давление.

В 1815 г. инженер Ричард Трейвисик установил два сопла на ободе колеса паровоза и пропустил через них пар. На сходном принципе было основано устройство лесопильной машины, построенной в 1837 г. американцем Уильямом Эйвери. В одной лишь Англии за 20 лет, с 1864 по 1884 г., было запатентовано более сотни изобретений, так или иначе относящихся к турбинам. Но ни одна из этих попыток не завершилась созданием пригодной для промышленности машин.

Независимо друг от друга в 1884 — 1889 гг. шведский инженер Карл Густав де Лаваль и Чарлз Парсонс из Ирландии создали промышленно пригодные паровые турбины.

Лаваль применил сопло, расширяющееся на выходе. Такое сопло позволило получить гораздо большую скорость пара, и вследствие этого скорость вращения ротора турбины также существенно увеличилась. Полученную струю Лаваль направил на один ряд рабочих лопаток, насаженных на диск.Это была паровая турбина, работающая по активному принципу. Невозможность получить большую агрегатную мощность и очень высокая частота вращения одноступенчатых паровых турбин Лаваля (до 30 000 об/мин у первых образцов) привели к тому, что турбины Лаваля, на раннем этапе турбостроения широко применявшиеся в качестве агрегатов небольшой мощности (до 500 кВт), в дальнейшем уступили место турбинам других типов.

Парсонс создал многоступенчатую реактивную паровую турбину. Она отличалась меньшей скоростью вращения, и в то же время в ней максимально использовалась энергия пара. Это достигалось за счет того, что в турбине Парсонса пар расширялся постепенно по мере прохождения через 15 ступеней, каждая из которых представляла собой пару венцов лопаток: один — неподвижный (с направляющими лопатками, закрепленными на корпусе турбины), другой — подвижный (с рабочими лопатками на диске, насаженном на вращающийся вал).

Лопатки неподвижных и подвижных венцов были ориентированы в противоположных направлениях, т.е. так, что если бы оба венца были подвижными, то пар заставлял бы их вращаться в разные стороны. Так турбогенератор Парсонса стал первой паровой турбиной, нашедшей применение в промышленности.

Реактивная паровая турбина Парсонса некоторое время применялась на военных кораблях, но постепенно уступила место более компактным комбинированным активно-реактивным турбинам. Хотя и в настоящее время паровые турбины сохранили основные черты турбины Парсонса.

Первый пароход «Turbinia» с турбинным двигателем был спущен на воду в 1894 году.

Русские изобретатели турбин

На Алтае, явившемся колыбелью ползуновского парового двигателя, на Сузунском заводе в начале прошлого века работал замечательный «огневых дел» мастер П. М. Залесов. С 1806 по 1813 год на заводе, где он работал, Залесов создал не одну модель паровой турбины.

Строителем турбин был и другой изобретатель, П. Д. Кузьминский (1849 — 1900). Работая в области судостроения и воздухоплавания, П. Д. Кузьминский пришел к выводу о нецелесообразности использования паровой машины поршневого типа в качестве судового двигателя. В начале девяностых годов Кузьминский построил и опробовал судовую паровую турбину своей конструкции. Она имела очень малый удельный вес — всего лишь 15 килограммов на лошадиную силу мощности. Кузьминский прекрасно понимал всю трудность технического творчества в условиях, когда отечественные открытия предавались забвению. и писал о новых временах, «…когда открытия и изобретения русского творческого ума и настойчивого труда» будут находить достойное применение.


Другие страницы по теме « Паровые двигатели »


Паровые двигатели
Паровой двигатель И. Ползунова
Паровые автомобили
Паровые самолеты
Пароходы
Паровозы
Боевая паровая техника
Паровая турбина
Паровые велосипеды
Паровые роботы
Мастер паропанка
Паровые игрушки
Паровоз Черепановых

САМОДЕЛЬНАЯ ПАРОВАЯ ТУРБИНА | Самые выгодные парогенераторы

ДЛЯ СРЕДНЕГО ВОЗРАСТА

Научный ред.

проф. А. Зонненштроль. Ответств. редактор И. Нюренберг. Техредактор И. Семеновская. Корректор С. Локшина. Сдано в производство 22 V 1936 г. Подписано к печати 14/1Х 1936 г. Детиздат № 741. Индекс Д-7. Формат 62 х 917*6. 2 п. л. (1,45 авт. л.). Уполномоченный Главлита Б-26203. Тираж 50 ООО. Заказ 1991.

Фабрика детской книги изд-ва дет­ской литературы ЦК ВЛКСМ. Москва, Сущевский вал, д. 49.

При постройке всякой действующей модели очень серьезный вопрос — выбор двигателя. Двигатель дол­жен быть легким, мощным и действовать продолжи­тельное время.

Есть легкие двигатели, работающие сжатым возду­хом. Но их трудно изготовить, и неудобно иметь на модели большие баллоны. С маленькими баллонами двигатель работает недолго.

Резиномотор, который чаще всего ставится на раз­личные модели, тоже работает очень недолго, и от не­го можно добиться работы модели только в течение— самое большее — одной минуты. Если устроить ше­стереночную передачу, можно увеличить время дей­ствия резиномотора, но при этом сильно уменьшает­ся мощность.

Очень хороши для установки на модели электромо­торы, но не всегда удается решить вопрос с источни­ком тока. Гальванические элементы громоздки и не дают большой силы тока; аккумуляторы достать труд­но, и они так тяжелы, что, установив их, трудно добиться от модели хороших результатов. Можно пользоваться городским током, но при этом модель «связывается» проводами.

Конечно, при постройке моделей, идущих по рель­сам, например модели трамвая, аэропоезда или шаро — поезда, самый лучший двигатель для них — электро­мотор.

З

Для приведения в движение таких моделей можно пользоваться городским током, можно подвести к электромотору ток большой мощности, и модель бу­дет работать прекрасно.

Но, пользуясь городским током, нельзя осуществить постройку модели автомобиля или какого-нибудь суд­на. Тут уж поневоле приходится ставить двигатель с независимым питанием. Можно построить, напри­мер, поршневую паровую машину. Но по сравнению с электромотором поршневые паровые машины доволь­но трудно изготовить точно, не пользуясь токарным станком.

Из-за неточного изготовления они расхо­дуют так много пара, что приходится ставить боль­шие котлы. Большой котел заставляет сильно увели­чивать размеры модели, утяжеляет ее, и при этом вы­ясняется, что мощность машины недостаточна.

Правда, для большой модели парохода вес котла не имеет особенного значения, но сухопутную модель с паровой машиной осуществить значительно труд­нее. А построить модель глиссера с поршневой паро­вой машиной невозможно: глиссер должен быть лег­ким, а машина его — мощной; тут большой котел ис­портит все дело.

За последние пятьдесят лет в «настоящей» технике поршневые паровые машины все быстрее вытесняют­ся. Другой паровой двигатель — турбина — прошел победный путь. Настоящие паровые турбины создали Карл-Густав-Патрик де-Лаваль в Швеции и Чарльз — Альджерно Парсонс в Англии. Турбины оказались мно­го выгоднее поршневых машин. Сейчас во всем мире нет ни одной мощной электростанции, на которой ге­нераторы электрического тока вращались бы поршне­выми паровыми машинами.

Основная разница между турбиной и поршневой машиной в том, что поршневая дает, как говорят инженеры, прямолинейно-возвратное движение, ко­торое нужно преобразовать в непрерывное враща­тельное, а турбина сразу обращает энергию пара

Рис. 1.

Во вращательное движение без дополнительных пе­редач.

Интересно, что первый двигатель, придуманный и осуществленный человеком, был ближе всего по кон­струкции именно к турбине. В самом деле, простей­шая турбина — это колесо с лопатками, на которые «дует» пар, а самый старый двигатель — водяное ко­лесо— тоже колесо с лопатками, приводимое в дви­жение струей воды.

И паровая турбина была придумана раньше порш­невой машины. Итальянский инженер Джованни Бранка в своей книге о машинах, вышедшей больше трехсот лет тому назад, в 1629 году, описывает ори-

5

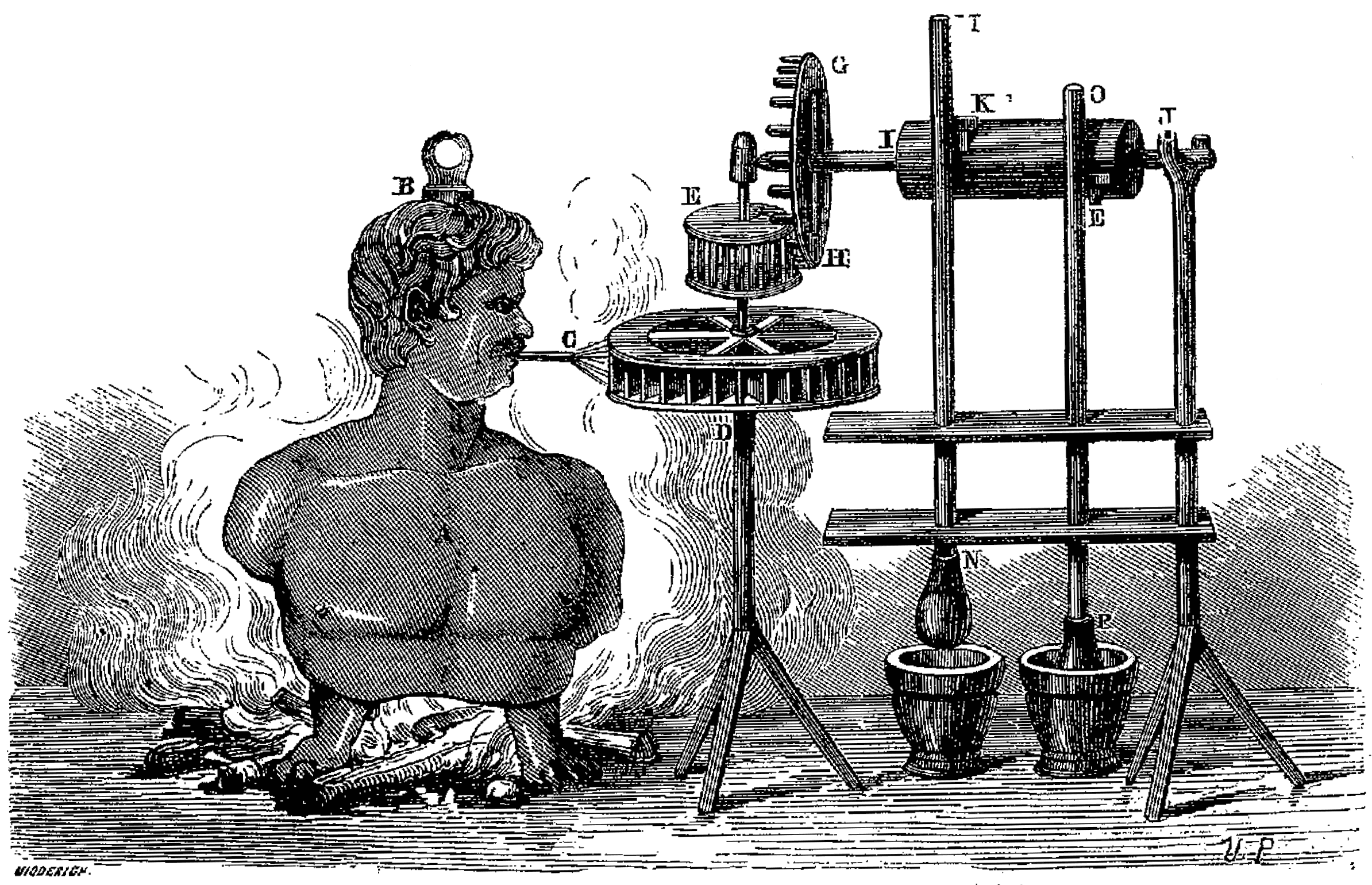

Гинальную толчею. Она должна приводиться в движе­ние струей пара, ударяющей на лопатки колеса (рис. 1). Конечно, турбину Бранка осуществить не­льзя было потому, что она расходовала бы слишком много пара, но идея Бранка оказалась воплощенной в современных паровых турбинах.

Современные паровые турбины строятся огром­ных мощностей. Ленинградский механический завод им. Сталина построил уже турбины мощностью свыше 65 ООО лошадиных сил, а скоро специальный Харьков­ский турбогенераторный завод будет выпускать тур­бины мощностью почти в 300 ООО лошадиных сил. Ни­какой другой двигатель не в состоянии развить та­кую огромную мощность в одной машине.

И для многих моделей луч­ше всего делать именно па­ровые турбины. Если посмо­треть на чертежи простой од­ноколесной турбины, порш­невой машины и электромо­тора, сразу видно, что турби­на проще всех. Но не только у нас в Союзе, а и за грани­цей модели с паровыми тур­бинами почти не строились. Почему? Потому что при кажущейся простоте, оказы­вается, очень трудно изгото­вить хорошее колесо турби­ны. Нельзя же считать турби­ной детскую игрушку, пока­занную на рис. 2. Эта «турбина» только сама себя вертит, а привести в движе­ние какую-нибудь модель ей не под силу. Значит, трудность задачи Рис. 2. в том, чтобы разработать
такую конструкцию колеса турбины, которую легко было бы изготовить в мастерской юного техника.

Нам удалось разрешить эту задачу. Двадцативось — милопастное колесо нашей турбины можно сделать меньше чем за два часа.

Особенно удобно ставить турбину на модели судов: на вал ее можно без всяких передач насадить гребной винт. Ее можно ставить и на всякие другие модели. Она занимает очень немного места и расходует го­раздо меньше пара, чем поршневая машина такой же мощности.

Читать «Самодельные электрические и паровые двигатели» — Коллектив авторов — Страница 19

Рис. 109. Схема соединения золотника с эксцентриком.

Рис. 110. Маховое колеса

Чтобы уменьшить трение между вилками шатунов и шейками вала, оберните шейки 5—б витками медной проволоки и уже на эти подшипники наденьте вилки шатунов С наружных сторон обоих подшипников припаяйте на вал проволочные кольца. Проверьте, хорошо ли идут поршни при вращении вала, и можете наконец установить эксцентрик. Поверните вал так, чтобы колена его были расположены горизонтально. Пусть поршеньки золотника в это время плотно закрывают отверстия впуска пара в цилиндры. Привинтите эксцентрик точно против середины трубки золотника в таком положении, когда линия, идущая через два центра эксцентрика (настоящий центр кружка и экс- центр) , получается вертикальной. Откусите кусачками лишнюю часть тяги золотника. Ее конец должен быть на расстоянии 1,5—2 мм от концов хомута. Наденьте на тягу заготовленный контакт от выключателя (без гайки) нарезанной стороной, а ту сторону, где сбоку ввернут винт, наденьте на концы хомута (рис. 109).

Остается только отлить свинцовое маховое колесо (рис. ПО), припаять его к валу — и можете пробовать работу машины. Если отпустите винт, удерживающий эксцентрик на валу, и повернете эксцентрик на полоборота (на 180°), изменится направление вращения вала — он станет вращаться в обратную сторону.

Когда эту машину питает паром двухлитровый котел (рис. 111), вал ее невозможно остановить пальцами: очень уж сильной она получается.

Рис. 111. Фото. Двухцилиндровая паровая машина, работающая от котла из кастрюли.

Цилиндры этой машины можно установить вертикально, так же как и в одноцилиндровой. На рисунках 112 и 113 показаны две конструкции вертикальных двухцилиндровых машин. В одной расположение частей по сравнению с горизонтальной машиной не изменено, а в другой золотник помещен сбоку цилиндров. Такая машина красивее, чем вертикальная с золотником посредине, но сделать ее труднее.

Рис. 112. Вертикальная двухцилиндровая машина.

Рис. 113. Другая конструкция вертикальной машины.

Двухцилиндровую машину можете установить на большую модель колесного или винтового парохода. сЭта машина может вращать маленькую динамомашину — получится электростанция. Можете придумать конструкцию установки ее на модель паровоза.

Только помните, что котел должен давать много пара, иначе машина совсем плохо работает. При хорошем котле получите прекрасный двигатель, а где применить его, сами найдете.

Паровая турбина и котел к ней

Выбор двигателя

При постройке всякой действующей модели очень серьезный вопрос — выбор двигателя. Двигатель должен быть легким, мощным и действовать продолжительное время.

Есть легкие двигатели, работающие сжатым воздухом. Но их трудно изготовить и неудобно иметь на модели большие баллоны, а с маленькими баллонами двигатель работает недолго.

Резиномотор, который часто ставится на различные движущиеся модели, тоже работает очень недолго, и от него можно добиться работы модели только в течение одной минуты, самое большее. Если устроить шестереночную передачу, можно увеличить время действия резиномотора, но при этом сильно уменьшается мощность.

Очень хороши для установки на модели электромоторы, но не всегда удается решить вопрос об источнике тока. Гальванические элементы громоздки и не дают большой силы тока; аккумуляторы достать трудно, и они так тяжелы, что, установив их, трудно добиться от модели хороших результатов. Можно пользоваться городским током, но при этом модель «связывается» проводами.

Конечно, при постройке моделей, идущих по рельсам, например модели трамвая или аэропоезда, самый лучший двигатель для них — электромотор.

Для приведения в движение таких моделей можно пользоваться городским током; можно подвести к электромотору ток большой мощности, и модель будет работать прекрасно.

Но, пользуясь городским током, нельзя осуществить постройку модели автомобиля или какого-нибудь судна. Тут уж поневоле приходится ставить двигатель с независимым питанием. Можно построить, например, поршневую паровую машину. Но по сравнению с электромотором поршневые паровые машины довольно трудно изготовить точно, не пользуясь токарным станком. Из-за неточного изготовления они расходуют так много пара, что приходится ставить большие котлы. Большой котел заставляет сильно увеличивать размеры модели, утяжеляет ее, а мощность машины оказывается недостаточной.

Правда, для большой модели парохода вес котла не имеет особенного значения, но сухопутную модель с паровой машиной осуществить значительно труднее. А построить модель глиссера с поршневой паровой машиной особенно трудно: глиссер должен быть легким, а машина его — мощной; тут большой котел испортит все дело.

За последние пятьдесят лет в «настоящей» технике поршневые паровые машины все быстрее вытесняются. Другой паровой двигатель — турбина — прошел победный путь. Настоящие паровые турбины создали Лаваль в Швеции и Парсонс в Англии. Турбины оказались много выгоднее поршневых машин. Сейчас во всем мире не осталось ни одной мощной электростанции, на которой генераторы электрического тока вращались бы поршневыми паровыми машинами.

Основная разница между турбиной и поршневой машиной в том, что поршневая дает, как говорят инженеры, прямолинейно-возвратное движение, которое нужно затем преобразовать в непрерывно-вращательное, а турбина сразу обращает энергию пара во вращательное движение, без дополнительных передач.

Интересно, что первый двигатель, придуманный и осуществленный человеком, был ближе всего по конструкции именно к турбине. В самом, деле, простейшая турбина — это колесо с лопатками, на которые «дует» пар, а самый старый двигатель — водяное колесо — тоже колесо с лопатками, приводимое в движение струей воды.

И паровая турбина была придумана раньше поршневой машины. Итальянский инженер Джованни Бранка в своей книге о машинах, вышедшей больше трехсот лет назад, в 1629 году, описывает оригинальную «толчею». Она приводится в движение струей пара, ударяющей по лопаткам колеса (рис. 114). Конечно, турбину Бранка осуществить нельзя было потому, что она расходовала бы слишком много пара, но идея Бранка оказалась воплощенной в современных паровых турбинах.

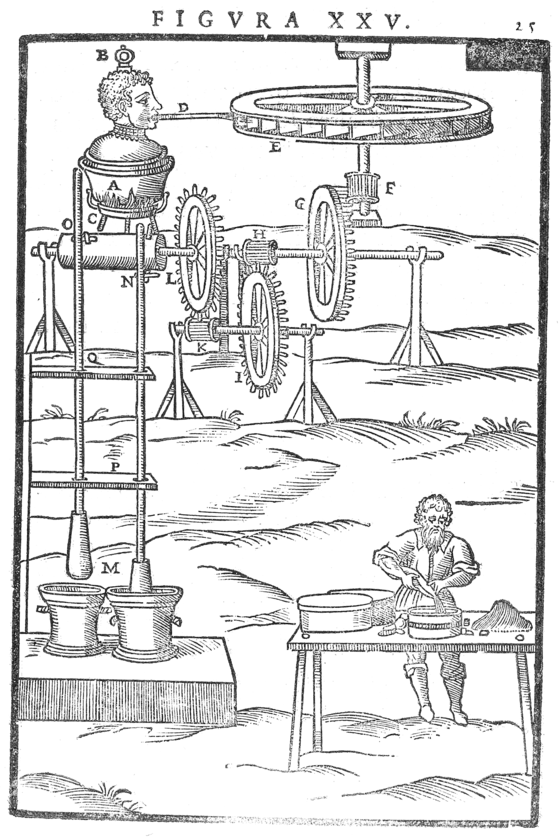

Рис. 114. Рисунок из книги Бранка.

Рис. 115. Игрушечная паровая турбинка.

Современные паровые турбины строятся огромных мощностей. Ленинградский механический завод имени Сталина построил уже турбины мощностью свыше 65 000 л. с.; наши турбогенераторные заводы могут выпускать турбины мощностью в 300 000 л. с. Никакой другой двигатель не в состоянии развить такую огромную мощность в одной машине.

И для многих моделей лучше всего делать именно паровые турбины. Если посмотреть на чертежи простой одноколесной турбины, поршневой -машины и электромотора, сразу видно, что турбина проще всех. Однако и у нас и за границей модели с паровыми турбинами почти не строились. Почему? Потому что очень трудно изготовить хорошее колесо турбины. Нельзя же считать турбиной детскую игрушку, показанную на рисунке 115. Эта «турбина» только сама себя вертит, а привести в движение какую-нибудь модель ей не под силу.

Значит, трудность задачи в том, чтобы разработать такую конструкцию колеса’ турбины, которую легко было бы изготовить в, мастерской юного техника.

1. Появление первых паровых двигателей и их особенности. История развития паровых двигателей
