Гаражный подъемник для автомобиля своими руками: инструкция по изготовлению своими руками и советы по сборке

Содержание

инструкция по изготовлению своими руками и советы по сборке

Несмотря на заявленную прочность и долговечность работы, множество автомобильных компонентов сильно подвержены износу. Случается так, что автомобиль не заводится и нужно выяснить, в чём проблема. Чтобы поднять авто без посторонней помощи своими руками, потребуется специальный подъёмник.

Однако несмотря на важность и необходимость данного устройства, стоимость автомобильных подъёмников достаточно высокая, и не все автолюбители могут его себе позволить. К тому же большинство водителей используют домкрат всего 1-2 раза в год. Поэтому чтобы избежать лишних трат, подъёмник для автомобиля лучше изготовить своими руками.

Подъёмник в гараж своими руками

Так как изделие будет крепиться на стенах, данное устройство предназначено для работы в гараже.

Необходимые компоненты

Для создания подъёмника потребуются следующие детали:

  • 2-3 стальных уголка с размерами 7. 5×7.5×0.8 см.
  • «Червячный» редуктор. Важный момент — его минимальная грузоподъёмность должна быть от 300 кг, а передаточный показатель — 60 кг.
  • Стальная плита толщиной 1 см. Если имеется в наличии старый станок, предназначенный для работы с металлом, её можно взять оттуда (особых проблем не возникнет, плиту можно достать своими руками, без посторонней помощи).
  • Несколько болтов.
  • 2 штуки крепких железных цепей (не следует брать цепи с тонкими звеньями). Лучше всего подойдут изделия с диаметром около 2-3 см.
  • Крюк.
  • Пятимиллиметровый стальной трос.
  • 2 шпонки разного диаметра, имеющих форму звёздочки (их можно достать своими руками из обычного мопеда).

Инструкция по сборке

Процесс сборки и установки подъёмника довольно прост:

  1. Закрепить стальные уголки на противоположных стенах, чтобы капот машины располагался под ними.
  2. На уголки будущего подъёмника установить стальную плиту и закрепить её с помощью 8 болтов «М8». Благодаря тому, что прямого соединения плиты с уголками не будет, её можно будет перемещать относительно двигателя.
  3. Установить своими руками на плите «червячный» редуктор.
  4. Зафиксировать шпонку большего диаметра на приводном вале редуктора.
  5. В нужном месте на плите проделать отверстие, продеть через него цепь и сомкнуть её в кольцо.
  6. Установить шпонку меньшего диаметра на выходном вале редуктора.
  7. Проделать в плите подъёмника ещё 2 отверстия.
  8. Продеть через отверстия вторую цепь. Один конец накинуть на меньшую шпонку, а на втором своими руками установить крюк.

На этом всё. Подъёмник, изготовленный своими руками, готов.

Использование такого подъёмника

Принцип эксплуатации также не отличается особой сложностью:

  1. Обязательно удалить болты, скрепляющие двигатель и раму автомобиля.
  2. Подвести под двигатель петли стального троса и набросить концы на крюк.
  3. Начать перебор цепи. Постепенно движение перейдёт к приводному валу, который заставит двигаться грузовой и произойдёт натяжение тросов. Двигатель следует поднимать медленно и осторожно.
  4. Достав двигатель с помощью подъёмника, остановить работу самодельного крана. Вес груза теперь будет надёжно удерживать редуктор.
  5. Отодвинуть машину и поставить на её место прочный стол, способный выдержать большую нагрузку от двигателя.

Простой подъёмник своими руками

Далеко не у всех водителей имеется личный гараж. В таком случае необходимо ремонтироваться либо в автосервисе, либо на улице. Для второго варианта существует специальный подъёмник как под эти условия.

У данного изделия имеется несколько составных частей, которые скрепляются между собой, образуя целостную конструкцию:

  • «Башмак». Изготавливается из металлического листа шириной 3-4 мм и металлического штыря, диаметр которого около 12 мм. Для создания этой детали своими руками достаточно приварить штырь к пластине. Деталь необходима для фиксации домкрата.
  • Задняя балка. Потребуются 4 уголка длиной 1. 5 м. Уголки с помощью струбцины соединяются в квадрат, в который затем вставляется металлический стержень и закрепляется электрозаклёпками (точечной сваркой).
  • Верхняя балка. Изготавливается из двух уголков длиной 171 см, полосы металла, ширина которого 64 мм и металлического листа 160×4 мм. Уголки скрепляются между собой, образуя П-образый профиль. К ним с одного края приваривается лист, сверху закрепляется пластина и получается готовый прямоугольник. Спереди с помощью сварки устанавливаются 2 направляющие домкрата, на которых необходимо сделать отверстия для 8-мм болта с гайкой (выполняет роль стопора).
  • Площадка. Металлический лист шириной 350x150x4 мм. Необходимо загнуть борта и приварить к ним полосу шириной 20 мм, имеющую отверстия. К ней будет крепиться доска с полосой резины. Под низом площадки устанавливаются рёбра жёсткости вместе с направляющими. В итоге данная деталь своими руками крепится к верхней балке.
  • Задний соединительный узел. Требуется 2 металлических листа шириной 4 мм. Половинки соединяются с помощью приваренной металлической полоски, установленной перпендикулярно.
  • Нижняя балка. Создаётся из уголков на 32 и гайки М16. С помощью сварки уголки образуют прямоугольник, который соединяется с передним соединительным узлом. Для этого в нём нужно сделать отверстие под гайку М16. Затем необходимо скрепить соединительный узел и балку с помощью гайки, болта и сварки.
  • Стойка. Нужны 4 уголка длиной 154 см. Уголки образуют квадрат с помощью сварки и прихваток. После каждого соединения на расстоянии 5 мм от края необходимо просверлить отверстие диаметром 26 мм. Эти 5 мм необходимы для приварки металлического стержня. Затем снова необходимо сделать отверстия в 13 мм на расстоянии 10 см, 8 см и 19 см. Они предназначены для фиксации башмака и верхней балки. После завершения работы нужно проверить, насколько свободно проходит верхняя балка между квадратными профилями.
  • Передний соединительный узел. Здесь потребуется 2 трубы, длина которых 30 см, а диаметр 1 дюйм, 1 уголок длиной 33 см и железный стержень длиной 42 см и диаметром 2. 6 см. На уголке с каждого края нужно отмерить 6 см и ножовкой срезать полки. В центре уголка необходимо сделать отверстие 16 мм. Затем уголок согнуть в форме буквы «П» и соединить детали со стойкой.
  • «Пальцы». Изготавливаются из 3 металлических прутиков диаметром 12 мм. Здесь достаточно отмерить нужную длину, разогреть это место и согнуть прут.

Несмотря на кажущуюся сложность, изготовить подъёмник для авто своими руками вполне возможно. Конечно, для создания первого варианта понадобится гараж, а для второго — навыки сварщика. Тем не менее это будет куда дешевле покупного изделия, правда, цену своей работы каждый устанавливает сам.

Оцените статью: Поделитесь с друзьями!

Как сделать надежный подъемник в гараже своими руками?

Нередко владелец гаража решает обзавестись автомобильным краном своими руками для качественного ремонта транспортного средства. Лучше всего подъемник в гараже соорудить во время строительства автодома, чтобы габариты конструкции совпадали с площадью помещения.

Какими бывают автоподъемники?

можно приобрести в специализированных магазинах мобильного типа. Компактный кран является дополнительным подъемным механизмом, не занимает много места, что важно для гаража;

благодаря данному автоподъемнику можно выполнить любую слесарную работу. При конструировании своими руками учитывается высота до перекладин, промежутки между стойками;

  • гидравлический

самый распространенный тип автомобильного крана. Агрегат чаще всего используется владельцами транспортных средств, имеет большую грузоподъемность. При этом владелец следит за вытеканием жидкости из сальников;

рейка и храповой механизм взаимодействуют, предусмотрена опорно-рычажная система. Корпус поднимается и идет по рейке. Металлический кожух защитит деталь от механического загрязнения;

  • пневматический

если решили соорудить кран своими руками в гараж данного типа, при его работе обязательно понадобится насос. При желании к днищу домкрата приделываются небольшие колеса, чтобы система была подкатной;

данный подъемник в гараже отличается компактностью, устойчивостью и эффективностью. Однако, среди недостатков можно выделить маленькую грузоподъемность, незначительную высоту подъема и постоянный контроль резьбы.

Самодельный подъёмник в гараже изготавливается под вес автомобиля. Создать своими руками приспособление в

гараж выгодно, так как экономятся денежные средства, и конструкция получается индивидуального образца. Изобретение актуально среди автовладельцев: самостоятельно снять двигатель, к примеру, с транспортного средства, не представляется возможным, поэтому сделать работу поможет подъемный кран.

Как сделать надежный автоподъемник для гаража?

Подъемник в гараже

Конструкция такова: вращающаяся на вертикальном валу стрела консольного закрепления, на которой устанавливается тележка с возможностью продольного движения. На тележке при помощи болтов закреплена грузовая лебедка. Вал приваривается к основанию, стальная пластина жестко крепится болтами к потолочному фрагменту.

Стрела варится из стальных уголков, стакана, подкоса. В стакан запрессовывается бронзовая втулка в качестве подшипника скольжения.

Ручная лебедка является основной частью автоподъемника в гараж. Целесообразно купить готовое изделие.

Еще одно дельное изобретение

Можно сделать реечный подъемный кран из подручных средств.

Двумя концами в боковые стены гаража

вмуровываются стальные уголки на определенной высоте. На полки уголков крепится стальная плита с червячным редуктором, которая не соединена. Относительная мобильность плиты позволяет корректировать ее расположение над двигателем транспортного средства.

Редуктор способен перемещать большие грузы. Звездочка надевается и соединяется с червячным валом шпонкой. Звездочка меньшего диаметра также надета на выходной вал редуктора и состыкована со шпонкой. На ее свободно набрасывается цепь (в плите просверливаются отверстия в плите) на звездочку.

Как эксплуатировать подъемник в гараже. К примеру, под двигатель автомобиля своими руками подводятся петли, концы которых набрасываются на крюк. Затем вращается вал редуктора, и  силовая установка автомобиля подымается.

Модернизация

Оборудование подъемника в гараже электрическими моторами с понижающими редукторами.

Самодельный «опрокидыватель» авто.

Для изготовления подъемника необходим алгоритм действий.

  1. Башмак.

Для фиксации агрегата к металлу приваривается стальной пруток. При соблюдении внутренних размеров башмак станет передвигаться по стойке беспрепятственно.

  1. Задняя балка.

Уголки (15см) собираются в квадраты при помощи струбцин.  В один из квадратов вставляется стержень. Конструкция фиксируется электрозаклепками. Узлы получаются разборного типа.

  1. Создание площадки.

Форма собирается из листового материала, борта которой загибаются, либо приваривается двухсантиметровая полоса на прихватки для крепления прорезиненной доски. Снизу площадки крепятся направляющие (выдерживается расстояние) и ребро жесткости. На верхнюю балку крепится площадка, которая должна иметь легкий ход.

  1. Узел соединительный задний.

Между двумя листами металла вваривается по периметру стальная полоса. Передний фрагмент остается открытым.

  1. Стойка.

При помощи струбцин собирается и уголков оформляется квадрат, планируются по всей конструкции отверстия таким образом, чтобы прочно обозначить металлические пальцы под верхнюю балку и башмак. После компоновки квадратного профиля осуществляется соединение всех квадратных модулей (обязательно вставляются распорки между профилями). Верхняя балка в итоге обязана беспрепятственно ходить между профилями.

  1. Узел соединительный передний

На уголке делаются отметки в центре и по краям, затем материал сгибается в П-образную форму, которая станет вращаться на металлическом стержне.

  1. Верхняя балка.

С одного края в центре приваривается металлическая вставка, сверху крепится пластина, чтобы в итоге получился профиль прямоугольной формы. Подготовленная вставка должна быть со всех сторон защищена. На передней части балки привариваются направляющие под домкрат и втулка с роликами.

  1. Пальцы.

Диаметром 1 см металлический пруток при предварительном нагреве загибается.

  1. Нижняя балка.

В квадратный профиль собираются уголки. С одной стороны крепится М16 гайка, которая вваривается, с другой стороны проделывается отверстие под миллиметровый болт.

Лебедка своими руками

Автомобильный стартер может стать основой для создания самодельной лебедки. Площадка создается из стандартного листового металла, к которой прикрепятся все узлы. На образовавшейся платформе приваривается посадочное место для монтажа вала барабана.

Затем следует сделать редуктор, деталь приваривается таким образом, чтобы первичный вал оказался наверху. Переходник под стартер крепится на верхнем отсеке редуктора. Модуль, зубья и шестерни крепятся на первичный вал. Проводка подключается, как только зафиксирован стартер.

Самый простой подъемник в гараже

Лом, прочная палка либо монтировка образует ось. Деталь вбивается в грунт. К полученной оси крепится часть трубы, которая выполняет функцию барабана. Получится простой подъемник. На участке трубы фиксируется трос своими руками, под который вставляется рычаг. Другой конец троса крепится на транспортном средстве. Можно констатировать, что в гараже появился механизм, способный поднять легковой автомобиль. И самое главное, что он изготовлен своими руками. Это кран собственной конструкции. И сделать подъемное приспособление несложно.

Итоги

Есть масса возможностей изготовить подъемное устройство в гаражном строении, чтобы пользоваться при необходимости им. А такая необходимость всегда появляется перед техническим осмотром. Самодельное подъемное устройство необходимо для осмотра днища автомобиля, ремонта зон тормозной системы, кардана, других узлов и частей трансмиссии.

Удобно осматривать рулевое управление, ее крепление к передним колесам, смазки и осуществлять другие операции. При создании поднимающего агрегата пользователь получает полновесный механизм при минимальных денежных затратах.




Подъёмник для легкового автомобиля своими руками: 2 простых варианта

Содержание статьи

Домкрат домашней сборки

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

  • 3 стальных уголка 750×750×8 мм;
  • редуктор червячный;
  • стальная плита толщиной 10 мм;
  • 2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
  • крюк;
  • трос толщиной 5 мм;
  • две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

  • стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
  • на уголки необходимо установить стальную плиту и закрепить болтами М8;
  • установить на плиту редуктор;
  • закрепить шпонку на приводном редукторе вала;
  • в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
  • закрепить шпонку меньшего размера на выходном вале редуктора;
  • просверлить в плите два отверстия, пропустить вторую цепь;
  • первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

В процессе сборки конструкции мастер может столкнуться с рядом проблем относительно техники безопасности. Исключить падение, прогиб и поломку домкрата поможет правильный выбор материала для комплектующих деталей.

Гаражное подъёмное устройство собственной сборки должно обладать запасом грузоподъёмности и легко выдерживать вес авто в течение длительного времени.

При изготовлении оборудования следует установить стопорный механизм, с помощью которого изготовленный своими руками автомобильный подъёмник удерживает груз в случае возникновения нештатной ситуации. Периодически должен производиться технический осмотр и обслуживание резьбовых валов, несущих гаек, шлангов и цилиндров.

Настройка рабочих параметров устройства осуществляется следующим образом:

  • удалить крепления, фиксирующие раму и двигатель автомобиля;
  • подвести трос под мотор, набросить петли на крюк;
  • перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
  • переместить двигатель на ремонтный стол.

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками. Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки. Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

  • толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
  • два пальца;
  • четыре втулки;
  • фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Вывод

Для частной станции технического обслуживания идеально подойдет недорогой и производительный гидравлический автоподъёмник ножничного типа. Имея конструкцию в собственном распоряжении, владелец легкового автомобиля получает возможность проводить ремонтные и профилактические работы на кузове, заменять ходовую часть, подвеску, тормозные колодки и детали трансмиссии. Сделать подъёмник своими руками можно по специально разработанной технологии.

Пожалуйста, оцените этот материал!

Загрузка...

Если Вам понравилась статья, поделитесь ею с друзьями!

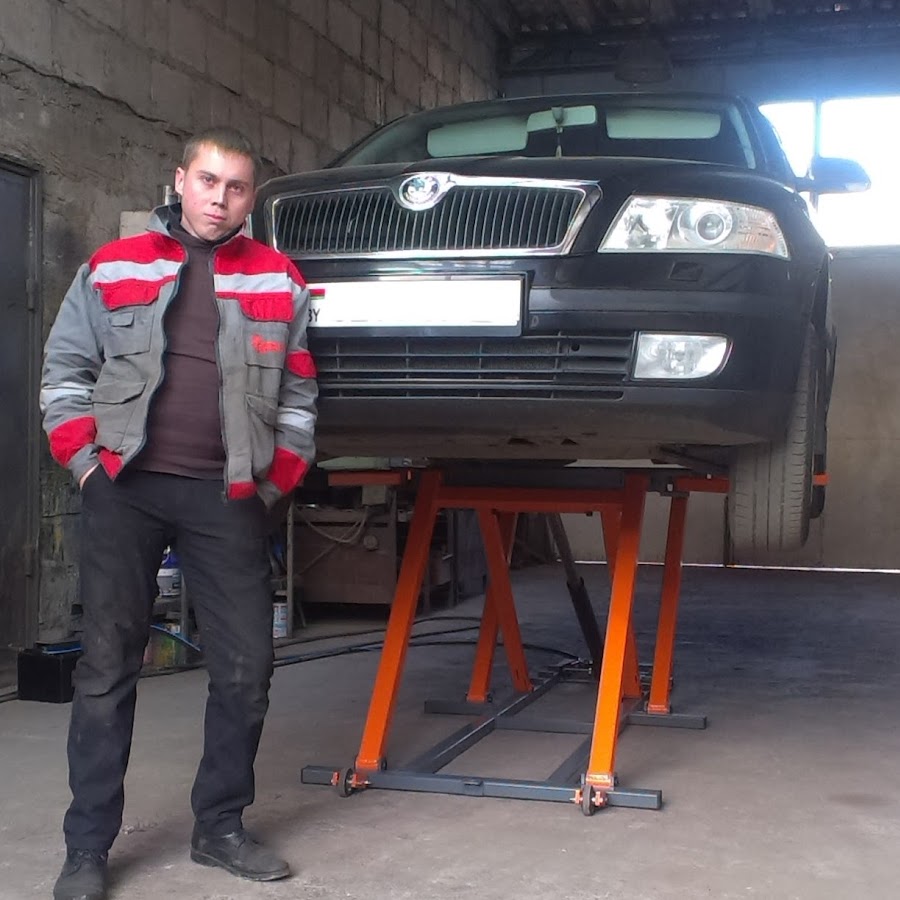

Ножничный подъемник своими руками чертежи


чертежи, автомобильный, для авто, самодельный

Для небольших помещений, гаражей, автомастерских многие устанавливают гидравлический подъемный механизм. Сейчас некоторые мастера изготавливают ножничный подъемник своими руками.

Выбираем конструкцию

Рассмотрим, как сделать подъемник для автомобиля. Это приспособление применяют для фиксации автомобиля и его подъема на некоторую высоту, чтобы обеспечить доступ к ходовой части, подвеске, механизмам машины.

Сначала выбирают схему подъемника. Наиболее популярны приспособления с 2 стойками. Такая конструкция может иметь электромеханический привод. Бывают конструкции с несколькими стойками, они лучше распределяют нагрузку. Ножничная конструкция представляет собой платформу с системой рычагов.

Это приспособление может иметь электромеханический привод, который будет передавать нагрузку. Делать самодельный подъемник нужно с учетом того, чтобы устройство было безопасным и надежно удерживало автомобиль. Необходимо учитывать, что при выполнении работ мастер будет находиться под машиной, масса которой превышает тонну.

Создание подъемника

Прежде чем изготовить ножничный подъемник своими руками, чертежи и схемы конструкции нужно составить обязательно. На чертеже должны быть указаны размеры всех деталей и показаны места сварки узлов и систем создаваемой конструкции.

Инструкция по изготовлению своими руками конструкции подъемника ножничного автомобильного:

  1. Сначала создают опоры с применением стальных уголков, которые забивают в прочную стену.
  2. На эти уголки устанавливают плиту толщиной 1 см и фиксируют ее болтами.
  3. Передача нагрузки будет осуществляться посредством системы гидравлических цилиндров. Сейчас легко можно найти такие механизмы, так как они используются в разных устройствах.
  4. В плите проделывают отверстия для цепи, потом ее вдевают и замыкают.
  5. На валу редуктора устанавливают шпонку.
  6. Затем на выходной вал устанавливают звездочку, которая подходит для работы с цепью.
  7. В плите выполняют 2 отверстия для пропуска цепи, на конце которой устанавливают стальной крюк.

Полученную конструкцию можно использовать в частном гараже для подъема небольшого автомобиля. Подъемное устройство позволит самостоятельно выполнять осмотр и ремонт ходовой части автомобиля и других механизмов и систем.

Что лучше: собрать подъемник самостоятельно или купить

Люди часто собирают подъемник самостоятельно, потому что новая заводская конструкция стоит дорого. При этом нужно учитывать, что сделать самодельный подъемник — не всегда простая задача. Кроме того, если конструкция собрана неправильно, то ее использование может быть опасно.

Установленный автомобиль падает с устройства, если:

  • вес автомобиля показывает нагрузку, которую самодельный подъемный агрегат не может удержать;
  • плохо работает механизм фиксации;
  • опорное устройство не выдерживает имеющуюся нагрузку;
  • у самодельного устройства неправильно установлены опоры, или они слабо закреплены.

Также сложности при создании устройства возникают потому, что некоторые элементы конструкции нельзя выполнить без специального оборудования. Например, трудно изготовить ходовые винты большой протяженности. Поэтому самостоятельно выполнить данную конструкцию достаточно трудно. Многие мастера вместо этого приспособления делают опрокидыватель для автомобиля, так как он проще изготавливается.

При создании приспособления большую часть деталей нужно будет покупать в магазинах, поэтому окончательная стоимость готового устройства может быть немалой.

К тому же понадобится точный расчет всех узлов, который сможет сделать только инженер, имеющий опыт выполнения подобных работ. Если у вас нет таких знаний, то придется заказывать проект со всеми расчетами в специальной организации, на что потребуются финансовые затраты. Если в расчетах будет допущена ошибка, то устройство не сможет выдержать большую нагрузку.

Поэтому если вы не уверены, что сможете воплотить такой сложный проект в реальность, лучше создать опрокидыватель для транспортного средства, который будет более безопасным.

specmahina.ru

Установка ножничного подъемника своими руками — DRIVE2

Ножничный подъемник это лучший гидравлический подъемники для малых помещений, отлично подходит для гаражей с узкими проемыми, именно такой универсальный ножничный подъемник подходит для наших гаражных кооперативов. В данной статье мы рассмотрим полную установку гидравлического подъемника в наш гараж:

Ножничный подъемника пример

Начинаем.
Первое что нам нужно это купить ножничный подъемник, самому конечно сделать можно, конструкция не сложная, подъемник сделан из компановки системы рычагов (которые и называют "ножницы") гидравлический привод, ну и конечно само питание которого осуществляется от сети переменного тока, только следует помнить что компоненты для создания подъемника своими руками будут стоять дороже 2двух новых подъемников. Поэтому наш выбор покупка нового.
Как правильно выбрать ножничный гидравлический подъемник
Выбирая подъемник данного типа следует обратить внимание на 2 фактора это грузоподъёмность как правила это 3 тонны, но есть и слабее 2.3 и даже 1.9 тонны, такие подъемники покупать не следует по причине того что средний вес легкового автомобиля это 1.5 тонны, заявленная грузоподъемность от производителя как правила не всегда правдива, зачастую подъемники с малым тоннажем долго не служат. Хотя цена привлекает, но помните скупой платит дважды.
Второй факт это максимальная высота подъёма платформы, это тоже один из важных факторов по причине что слишком низкая высота, не даст вам должнего просвета для осмотра днища автомобиля.Как правило данной проблемой страдают Китайские подъемники. Нормальная высота для осмотра будет примерна 1850 мм Высоту подъема следует учитывать по вашему росту.
Следует не забывать и о безопасности, поэтому подъемник должен иметь парашютный клапан, предусмотренный в конструкции он предотвращает резкое опускание подъемника.
Наш выбор пал на подъемник фирмы ever-eternal спасибо ребятам из shop korch что помогли привезти.
Подготавливаем пол гаража для ножничного подъемника

Полный размер

Проделываем яму в полу нашего гаража


Яму для подъемника нужно делать исходя из размеров вашего подъемника.

Полный размер

Делаем каркас в полу для ножничного подъемника

Полный размер

Заливаем наш каркас и даем высохнуть битону

Полный размер

Убираем не нужное с поверхностей площадки для подъемника

Полный размер

Вставляем подъемник в битоные проемы

Полный размер

Смотрим как все работает=))Не где ли не выпирает ровно ложится в пазы

Смотрим на подъемник ПРИМЕРКА

Измеряем высоту

Полный размер

Замеры, проверка

Полный размер

Кстати вот тут стоит обратить внимание что зубья вернее толщина метала хорошая Главное что переход зубьев имеет 2 зуба, у некоторых подъемников он один

Полный размер

Здесь нагляднее видно

Полный размер

Что дает нам силу.

Полный размер

Внутри нашей силы.На удивление производитель сделал все аккуратно.

Полный размер

Наш маленький счетчик.Предохранители.

Полный размер

Электрика

И чуть не забыл провода, трубки и т д которые должны выходить от ножничного подъемника, находятся под полом и выведены они через спец водосточную антикорозийную трубу, к сожалению фотографий нету.Так как делал это еще до покупки самого подъемника. После покупки и установки данного подъемника решились миллион проблем, которые раньше были не решаемы и приходилось ехать на СТО.

www.drive2.ru

Самодельный подъемник для авто своими руками: разновидности, чертежи, особенности работы

Для проведения ремонта и обслуживания транспортных средств зачастую требуется подъемник. Подобная конструкция предназначена для фиксации автомобиля и его подъема на определенную высоту, что обеспечивает доступ к подвеске, ходовой и многим другим элементам транспортного средства. Подобная конструкция часто встречается на станциях технического обслуживания, реже в частных гаражах из-за высокой стоимости. При желании можно сделать самодельный подъемник для автомобиля. Он обойдется относительно недорого и практически ничем не уступает покупным моделям по эксплуатационным качествам.

Выбор наиболее подходящей конструкции

Для начала следует определиться с тем, какого типа будет создаваться конструкция. Для этого достаточно уделить внимание на подъемники заводского происхождения — именно они становятся основной базой при создании самодельной конструкции.

Наибольшее распространение получили:

  1. Подъемные механизмы с двумя стойками. Они встречаются практически в каждой автомобильной мастерской. Для создания усилия подобный механизм может иметь электромеханический или электрогидравлический привод. Самодельный вариант исполнения, как правило, имеет электромеханический привод, так как он проще в изготовлении.
  2. Существуют варианты исполнения с несколькими стойками. Они лишь отличаются тем, что лучше распределяют оказываемую нагрузку.
  3. Ножничный тип конструкции представлен платформой с системой рычагов. Подобный подъемник также может иметь электромеханический и гидравлический привод, при помощи которого будет передаваться усилие.

По способу поднятия автомобиля выделяют следующие разновидности конструкции:

  1. Вилочные.
  2. Ножничные.
  3. Платформенные.

Усилие может передаваться от винтового, цепного или гидравлического привода.

Самодельный подъемник для авто своими руками следует создавать с учетом того, что конструкция должна быть безопасной, надежно фиксировать транспортное средство. Не стоит забывать о том, что во время выполнения практически любых работ мастер находится под транспортным средством, вес которого составляет больше тонны.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

  1. Вес транспортного средства оказывает нагрузку, которую приводной или исполнительный механизм не может выдержать.
  2. Механизм фиксации работает неправильно.
  3. Опорное устройство не выдерживает оказываемые нагрузки.
  4. Опоры у подъемника неправильно расположены или закреплены.

Сложности при изготовлении возникают по причине того, что некоторые конструктивные элементы своими руками не сделать. Примером можно назвать ходовые винты большой протяженности. Поэтому редко изготавливают ножничный подъемник своими руками. Чертежи самодельных конструкций зачастую предусматривают создание опрокидывателя, который намного проще в изготовлении. Подъёмник ножничный своими руками чертежи при необходимости можно скачать в интернете, но стоит учитывать, что большую часть деталей придется приобретать, за счет чего стоимость готовой конструкции не снизится. Кроме этого, придется проводить просчет прочность всех используемых элементов.

Подобную работу может выполнить качественно исключительно инженер, который имеет большой опыт. При допущении ошибок на момент проведения расчетов есть вероятность, что подъемный механизм не выдержит оказываемую нагрузку. Поэтому при отсутствии уверенности в том, что навыков и знаний хватит для реализации сложного проекта, лучше всего создать менее сложные механизмы, которые будут обладать большей надежностью.

Создание подъемника

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

  1. Проводится создание опор при использовании стальных уголков, который забиваются в стену с высокими несущими способностями. На уголки ставится плита толщиной около одного сантиметра, которая крепится болтами.
  2. Передача усилия будет проводиться по средству червячного редуктора. Его сегодня можно встретить крайне часто, так как подобный механизм ранее применялся при создании самых различных устройств. В плите проделываются отверстия для цепи, после чего она пропускается и замыкается. На выходном валу червячного редуктора надевается шпонка.
  3. На выходном валу надевается звездочка, подходящая для работы с используемой цепью.
  4. В плите создаются еще два отверстия для пропуска цепи, которая будет заканчиваться стальным крюком.

Подобная конструкция больше всего подходит для подъема двигателя и других тяжелых агрегатов. Для подъема транспортного средства она подходит в меньшей степени.

В заключение отметим, что создать с подручных материалов классическое подъемное устройство, которое встречается на СТО практически невозможно. Для работы с ходовой частью или днищем автомобиля можно создать опрокидыватель.

tokar.guru

виды и конструкции, подготовка чертежей и инструментов

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

  • гидравлический домкрат;
  • устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

  • Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
  • Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

  • Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
  • Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

  • простоту эксплуатации;
  • компактность, благодаря которой оборудование не занимает много места в гараже;
  • современную систему смазки, которая не нуждается в постоянном обслуживании;
  • надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

  • сварочный аппарат для соединения железных компонентов;
  • сверла;
  • дрель;
  • рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

  • стельные уголки шириной восемь сантиметров;
  • железные плиты, толщина которых должна быть 1-2 сантиметра;
  • редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

garazhyk.ru

Подъемник для мгновенного поддомкрачивания автомобиля

С помощью гидравлического или винтового домкрата оперативно заменить колеса машины не удастся, т. к. эти механизмы не относятся к быстродействующим. Если вы дорожите своим временем, то в придачу к домкрату или упору, сделайте простую штуковину, которая поможет ускорить процесс снятия и установки автомобильных колес. Тем более, для этого не нужны дефицитные и дорогостоящие материалы, инструменты и приспособления.

Понадобится


Для изготовления самодельного подъемника нам необходимо приготовить следующие материалы:
  • отрезок стальной трубы;
  • профильную трубу;
  • стальной Т-образный профиль;
  • стальной стержень с резьбой и 4 гайки;
  • два бескамерных колеса.

Для изготовления деталей и сборки нашей самоделки нам не обойтись без:
  • маятниковой пилы;
  • полуавтоматического сварочного оборудования;
  • сверлильного станка со сверлильной головкой.

Изготовление быстродействующего подъемника


Начнем работу с основного узла, который будет воспринимать вес автомобиля, и через колеса передавать его на землю. Для этого с помощью маятниковой пилы отрезаем кусок стальной круглой трубы и точно такой же по длине отрезок профильной трубы.

Понятно, что размеры этих деталей должны заранее рассчитываться, чтобы выдержать поднимаемый груз – в нашем случае, по крайней мере, половину массы автомобиля.
Вставляем круглую трубу в профильную и, выровняв торцы, надежно свариваем их с двух сторон по линиям соприкосновения в поперечном и продольном направлениях. Это будет горизонтальный силовой элемент нашего приспособления.

Отрезаем еще один кусок профильной трубы и привариваем его вертикально в центре горизонтального узла, состоящего из профильной и круглой трубы.


Отмеряем и по разметке отрезаем еще одну расчетную длину профильной трубы. С одного конца на станке сверлильной головкой выполняем сквозное отверстие.

Эта деталь – будущий рычаг для подъема машины, и чем он длиннее, тем меньше усилий для этого потребуется.
От профильной трубы, установленной под углом к диску маятниковой пилы, отрезаем фрагмент, который привариваем к верхнему торцу стойки скосом наружу.


Это позволит элементу, взаимодействующему с узлом машины в приподнятом положении, обеспечивать горизонтальность.
К косому фрагменту привариваем отрезок Т-образного профиля параллельно основанию, состоящему из профильной и круглой трубы.
Сбоку к горизонтальной профильной трубе под вертикальным элементом под углом привариваем ручку-рычаг.

В отверстие на другом ее конце вставляем отрезок круглой трубы и привариваем с двух сторон. Этот поперечный элемент нужен для приложения усилия рук к рычагу при поднятии машины.

В круглую трубу, приваренную внутри профильной, вставляем стальную шпильку соответствующего диаметра и такой длины, чтобы ее концы выступали наружу.


На оба конца навинчиваем до упора по гайке, затем устанавливаем бескамерные колеса и затягиваем их двумя другими гайками. Наш самодельный подъемник готов к работе.

Испытание подъемника



Подводим его под автомобиль и налегаем на ручку весом своего тела. Если, например, соотношение плеч нашего подъемника составляет 10:1 (150 см:15 см), то при массе тела 75 кг усилие подъема составит 750 кг, чего вполне достаточно для поднятия автомобиля средних размеров.

После подъема, удерживая наше приспособление, устанавливаем под машину домкрат или упор и опускаем на них вес машины.

После завершения работ, вновь приподнимаем нашим приспособлением авто и убираем домкрат или упор.

Смотрите видео


sdelaysam-svoimirukami.ru

Подъемник своими руками автомобильный в гараж: гидравлический, ручной

Автомобили имеют свойство ломаться, требуют периодичного технического обслуживания, как любая техника. Доступ к нижней части в гаражных условиях зачастую невозможен из-за отсутствия подъемного устройства. Имея весь необходимый инструмент, оборудованный и готовый к работе подъемник возможно произвести замену расходников ходовой части, трансмиссии, двигателя. Несмотря на то, что устройство востребовано при ремонте своими руками авто, приобрести его для использования в собственных нуждах очень накладно. Техническое обслуживание может производиться не чаще двух раз в год, поэтому агрегаты и узлы лучше изготовить своими руками.

Автомобильный подъемник для гаража

Какие типы подъемников бывают

Подъемники существуют различных вариаций исполнения, отличающиеся по способу поднятия автомобиля и типу привода. Для ремонта автотранспорта основными применяются три вида приводов:

  • цепные механизмы;
  • винтовые;
  • гидравлические системы.

Способ поднятия автомобиля играет немаловажную роль в конструкции, подъемник для гаража может быть вилочным, ножничным, либо платформенным исполнением. Наиболее популярными являются вилочные винтовые агрегаты, основой которых является длинный вал с резьбой из инструментальной стали. Детали агрегата способны выдерживать нагрузку среднестатистического автомобиля, сделать своими руками механизм практически невозможно, ввиду сложной конструкции вилок.

Виды подъемников для ремонта автомобилей

Своими руками проще всего изготовить подъемник платформенной конструкции с применением винтового механизма.

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Для изготовления агрегата для подъема автотранспорта своими руками важно ознакомиться с конструкциями, представляемыми на рынке. Стоимость готового оборудования может быть приравнена к цене автомобиля. В автомастерских можно встретить самый распространенный вариант – винтовой двух стоечный домкрат, конструкция может быть выполнена с гидравлическим или электрическим приводом. Конструкция может быть выполнена с применением дополнительных балок, в зависимости от предполагаемых нагрузок.
Ножничный подъемник имеет платформу, в движение приводится механизмом, похожим на ножницы. Самодельный подъемник такого типа приводится к работе механическим усилием, производит поднятие гидравлическим приводом, соединенным с электромотором. Перед изготовлением такого рода конструкций важно не забывать про технику безопасности. При работе, детали могут самопроизвольно опуститься, что приведет к необратимым последствиям. Самодельный автомобильный подъемник должен быть изготовлен с запасом силы агрегатной мощности, при использовании важно знать массу поднимаемого элемента.

При внештатных ситуациях с гаражным подъемником, позволяют удержать автомобиль стопорные механизмы. Во избежание критических моментов, необходимо проверять состояние электродвигателя и шлангов. Основная проблема изготовления винтового подъемника своими руками состоит в сложности сборки и изготовлении механизма. Гидравлические детали стоят дорого, приобретение новой конструкции нецелесообразно.

Для гаражного использования подойдет модификация механизма, позволяющая приподнимать автомобиль с определенной стороны. Своими руками возможно изготовить гидравлический лифт, который поднимает авто на угол до 60 градусов, такая конструкция именуется опрокидывателем.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

  • Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
  • Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
  • Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
  • Комплект болтов, крепежный крюк, шпонки формой звездочки.
  • Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
  • Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма. Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм.

Особенности эксплуатации такого подъемника

Использование при  работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

  • Демонтировать крепления двигателя, болты, гайки.
  • После происходит подвод петель из стального троса, сцепление конструкции.
  • Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Изготовление опрокидывателя своими руками

Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

  1. Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
  2. Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
  3. Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
  4. Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
  5. Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.

Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.

Трудности при изготовлении подъемника

Стоимость автоподъемника в готовом виде высока, однако изготовленный своими руками вариант может повредить работающего под ним человека при ненадежной конструкции. Вес автомобиля не должен превышать более тонны, при падении конструкции на человека, можно получить необратимые травмы.

Самодельный подъемник для автомобиля изготавливается по подготовленным чертежам, или используются версии готовых изделий. При последнем случае приходится надеяться на высокие к вычислению навыки автора. Неверный расчет основания или одного из скрепляемых узлов может привести к необратимым последствиям, при лучшем случае, порче поднимаемого агрегата.

Для самодельного комплекта, изготовленного своими руками понадобятся детали и узлы, без которых сборка невозможна. Найти такого вида комплектующие можно в больших магазинах по реализации строительной техники. Если средств на новые детали недостаточно, необходимо отправится на пункты приема металлолома и предприятия, списывающие старые детали.

stankiexpert.ru

Как сделать автомобильный подъёмник для гаража своими руками? 2 простых для исполнения устройства

Детали автомобиля подвергаются износу. По этой причине в частном гараже пригодится подъёмник для легкового автомобиля, который можно собрать из подручных средств. Выпускаемые разными компаниями агрегаты зачастую имеют высокую стоимость, поэтому собранный в собственной мастерской домкрат поможет быстро произвести ремонт машины без лишних финансовых вложений.

Содержание статьи

Домкрат домашней сборки

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

  • 3 стальных уголка 750×750×8 мм;
  • редуктор червячный;
  • стальная плита толщиной 10 мм;
  • 2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
  • крюк;
  • трос толщиной 5 мм;
  • две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

  • стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
  • на уголки необходимо установить стальную плиту и закрепить болтами М8;
  • установить на плиту редуктор;
  • закрепить шпонку на приводном редукторе вала;
  • в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
  • закрепить шпонку меньшего размера на выходном вале редуктора;
  • просверлить в плите два отверстия, пропустить вторую цепь;
  • первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

В процессе сборки конструкции мастер может столкнуться с рядом проблем относительно техники безопасности. Исключить падение, прогиб и поломку домкрата поможет правильный выбор материала для комплектующих деталей.

Гаражное подъёмное устройство собственной сборки должно обладать запасом грузоподъёмности и легко выдерживать вес авто в течение длительного времени.

При изготовлении оборудования следует установить стопорный механизм, с помощью которого изготовленный своими руками автомобильный подъёмник удерживает груз в случае возникновения нештатной ситуации. Периодически должен производиться технический осмотр и обслуживание резьбовых валов, несущих гаек, шлангов и цилиндров. Настройка рабочих параметров устройства осуществляется следующим образом:

  • удалить крепления, фиксирующие раму и двигатель автомобиля;
  • подвести трос под мотор, набросить петли на крюк;
  • перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
  • переместить двигатель на ремонтный стол.

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками. Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки. Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

  • толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
  • два пальца;
  • четыре втулки;
  • фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Вывод

Для частной станции технического обслуживания идеально подойдет недорогой и производительный гидравлический автоподъёмник ножничного типа. Имея конструкцию в собственном распоряжении, владелец легкового автомобиля получает возможность проводить ремонтные и профилактические работы на кузове, заменять ходовую часть, подвеску, тормозные колодки и детали трансмиссии. Сделать подъёмник своими руками можно по специально разработанной технологии.

auto-gl.ru

Самодельный подъемник в гараж своими руками

Подъемник своими руками

Автомобили имеют свойство ломаться, требуют периодичного технического обслуживания, как любая техника. Доступ к нижней части в гаражных условиях зачастую невозможен из-за отсутствия подъемного устройства. Имея весь необходимый инструмент, оборудованный и готовый к работе подъемник возможно произвести замену расходников ходовой части, трансмиссии, двигателя. Несмотря на то, что устройство востребовано при ремонте своими руками авто, приобрести его для использования в собственных нуждах очень накладно. Техническое обслуживание может производиться не чаще двух раз в год, поэтому агрегаты и узлы лучше изготовить своими руками.

Какие типы подъемников бывают

Подъемники существуют различных вариаций исполнения, отличающиеся по способу поднятия автомобиля и типу привода. Для ремонта автотранспорта основными применяются три вида приводов:

  • цепные механизмы;
  • винтовые;
  • гидравлические системы.

Способ поднятия автомобиля играет немаловажную роль в конструкции, подъемник для гаража может быть вилочным, ножничным, либо платформенным исполнением. Наиболее популярными являются вилочные винтовые агрегаты, основой которых является длинный вал с резьбой из инструментальной стали. Детали агрегата способны выдерживать нагрузку среднестатистического автомобиля, сделать своими руками механизм практически невозможно, ввиду сложной конструкции вилок.

Виды подъемников для ремонта автомобилей

Своими руками проще всего изготовить подъемник платформенной конструкции с применением винтового механизма.

Параллельно уложенные балки, прикрепленные к механизму способны поднимать авто массой до 3 тонн.

Выбираем конструкцию

Для изготовления агрегата для подъема автотранспорта своими руками важно ознакомиться с конструкциями, представляемыми на рынке. Стоимость готового оборудования может быть приравнена к цене автомобиля. В автомастерских можно встретить самый распространенный вариант – винтовой двух стоечный домкрат, конструкция может быть выполнена с гидравлическим или электрическим приводом. Конструкция может быть выполнена с применением дополнительных балок, в зависимости от предполагаемых нагрузок.
Ножничный подъемник имеет платформу, в движение приводится механизмом, похожим на ножницы. Самодельный подъемник такого типа приводится к работе механическим усилием, производит поднятие гидравлическим приводом, соединенным с электромотором. Перед изготовлением такого рода конструкций важно не забывать про технику безопасности. При работе, детали могут самопроизвольно опуститься, что приведет к необратимым последствиям. Самодельный автомобильный подъемник должен быть изготовлен с запасом силы агрегатной мощности, при использовании важно знать массу поднимаемого элемента.

При внештатных ситуациях с гаражным подъемником, позволяют удержать автомобиль стопорные механизмы. Во избежание критических моментов, необходимо проверять состояние электродвигателя и шлангов. Основная проблема изготовления винтового подъемника своими руками состоит в сложности сборки и изготовлении механизма. Гидравлические детали стоят дорого, приобретение новой конструкции нецелесообразно.

Для гаражного использования подойдет модификация механизма, позволяющая приподнимать автомобиль с определенной стороны. Своими руками возможно изготовить гидравлический лифт, который поднимает авто на угол до 60 градусов, такая конструкция именуется опрокидывателем.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

  • Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
  • Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма. Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
  • Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
  • Комплект болтов, крепежный крюк, шпонки формой звездочки.
  • Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
  • Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма. Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм.

Особенности эксплуатации такого подъемника

Использование при работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

  • Демонтировать крепления двигателя, болты, гайки.
  • После происходит подвод петель из стального троса, сцепление конструкции.
  • Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Изготовление опрокидывателя своими руками

Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

  1. Башмак изготавливается для работы виде опоры будущего домкрата. Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
  2. Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
  3. Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
  4. Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
  5. Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок. Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

При отсутствии времени, возможно обратиться к специалистам, которые изготовят опрокидывающий механизм в гараже при соответствии к требованиям.

Простой подъемник для переворачивания машины

Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.

Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.

Трудности при изготовлении подъемника

Стоимость автоподъемника в готовом виде высока, однако изготовленный своими руками вариант может повредить работающего под ним человека при ненадежной конструкции. Вес автомобиля не должен превышать более тонны, при падении конструкции на человека, можно получить необратимые травмы.

Самодельный подъемник для автомобиля изготавливается по подготовленным чертежам, или используются версии готовых изделий. При последнем случае приходится надеяться на высокие к вычислению навыки автора. Неверный расчет основания или одного из скрепляемых узлов может привести к необратимым последствиям, при лучшем случае, порче поднимаемого агрегата.

Для самодельного комплекта, изготовленного своими руками понадобятся детали и узлы, без которых сборка невозможна. Найти такого вида комплектующие можно в больших магазинах по реализации строительной техники. Если средств на новые детали недостаточно, необходимо отправится на пункты приема металлолома и предприятия, списывающие старые детали.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Сообщества › Гараж Мечты › Блог › Подъёмник для гаража своими руками.

Подъёмник ямный, сделанный из подручных материалов.Для изготовления подъемника использовались следующие материалы.
Швеллер 100 мм.
Уголок 50 мм.
Уголок 63 мм.
Домкрат использовался на 12 тон.
Профильная труба диаметром 50 и 40 мм.
Всё варилось дуговой сваркой .
В место колёсиков использовал ролики грм.
Более подробная информация находится в видео роликах.
Рекомендую очень удобно при работе с подвеской.


Смотрите также

Метки: траверса подъемник в гараж

Комментарии 30

Задумка очень даже не плохая и нужная, а почему выбрали домкрат? я думаю если поставить пневмо-подушку было бы гораздо удобней если есть конечно компрессор.

Домкрат гораздо компактней подушки.+ не привязан к компрессору

блин ссаные окошки в видео, бесят!

Все здорово и просто! Но есть замечание! Я бы в вашу конструкцию добавил по 1 элементу с каждой стороны: между роликами ГРМ приварил бы еще кусок профиля — если вдруг крепление ролика не выдержит — то все упадет на профиль — а не в яму и на вас! Я думаю все поняли о чем я — от ролика к ролику приварить профиль!

Второе пожелание — на стандартных таких домкратах есть фиксаторы для безопасности! Я бы просверлил бы симметрично отверстия в направляющих (40 которые) и при подъеме вставлял бы туда ПАЛЬЦЫ — фиксаторы — что бы снять нагрузку с домкрата! Тогда можно хоть на всю зиму подвесить авто в гараже и спокойно спать!

В остальном все в норме! Доработаете и будет идеал по безопасности!
Спасибо за внимание!

Ролики крепят ступичные болты, так что за это я не переживаю, а отверстие задумывались изначально, пока руки не доходят но обязательно доделаю.

Хорошое решение. Классная вещь.

Такого типа как на видосе, пневматический, у знакомого в небольшом сервисе установлен, вещь удобная. Но по функционалу это скорей не подъёмник, а 2 домкрата… для гаража ИМХО проще и удобнее будут подкатные домкраты с поворачивающимися ручками.

Домкраты не очень удобно, сильно торчат по сторонам.

Гы) «подъемник для гаража», это чтобы гараж подымать?)

Вещь классная! Но я бы немного доработал.

А видео с поднятой машиной, какая высота ?

Фоток побольше размести, что бы понять всю конструкцию в деталях! Пожалуйста!

Делалось всё произвольно под яму .Сегодня вечером будет ролик там есть работа подъёмника.

хорошая идея, тоже все думал как можно сделать такой подьемник )

Прошло 3 года как построил гараж, и все такой же мечтаю сделать, да руки не доходят(((
Добавь еще фото пожалуйста!

Привет! Желательно стопора сделать (стопорить после подъёма), так же где бутылочник стоит усилить рёбрами по диагонали. Пока смотрел чуть не оплевался, одна реклама, только и успевай её закрывать.

AdBlock поставьте и не будет реклам…

Реклама лезет через drive2.ru, хотя наверное через ютуб (так как при просмотре ролика задрали сообщения о подписке на автор, и т.д! Если он только сам так ролик не сделел).

Реклама на ютб показывается для монетизации роликов, люди денежки так зарабатывают со своих видео. У меня и на драйве нету рекламы, совсем, он все убирает, + можно выбрать дополнительно что убрать).

как рах хотел себе такой проектировать, а тут уже есть, возьму за аналогию-твой, ченить да получится)))спасибо тебе

Как своими руками сделать автоподъемник для гаража, виды и конструкции, чертежи и инструменты

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности. Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

  • гидравлический домкрат;
  • устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

  • Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства. Работа установленных винтов контролируется электродвигателем.
  • Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

  • Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.
  • Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

  • простоту эксплуатации;
  • компактность, благодаря которой оборудование не занимает много места в гараже;
  • современную систему смазки, которая не нуждается в постоянном обслуживании;
  • надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

Расчет размеров и создание чертежа

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

  • сварочный аппарат для соединения железных компонентов;
  • сверла;
  • дрель;
  • рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

  • стельные уголки шириной восемь сантиметров;
  • железные плиты, толщина которых должна быть 1-2 сантиметра;
  • редуктор червячного типа.

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

Как сделать автомобильный подъёмник для гаража своими руками? 2 простых для исполнения устройства

Детали автомобиля подвергаются износу. По этой причине в частном гараже пригодится подъёмник для легкового автомобиля, который можно собрать из подручных средств. Выпускаемые разными компаниями агрегаты зачастую имеют высокую стоимость, поэтому собранный в собственной мастерской домкрат поможет быстро произвести ремонт машины без лишних финансовых вложений.

Домкрат домашней сборки

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

  • 3 стальных уголка 750×750×8 мм;
  • редуктор червячный;
  • стальная плита толщиной 10 мм;
  • 2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
  • крюк;
  • трос толщиной 5 мм;
  • две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

  • стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
  • на уголки необходимо установить стальную плиту и закрепить болтами М8;
  • установить на плиту редуктор;
  • закрепить шпонку на приводном редукторе вала;
  • в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
  • закрепить шпонку меньшего размера на выходном вале редуктора;
  • просверлить в плите два отверстия, пропустить вторую цепь;
  • первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

  • толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
  • два пальца;
  • четыре втулки;
  • фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Вывод

Для частной станции технического обслуживания идеально подойдет недорогой и производительный гидравлический автоподъёмник ножничного типа. Имея конструкцию в собственном распоряжении, владелец легкового автомобиля получает возможность проводить ремонтные и профилактические работы на кузове, заменять ходовую часть, подвеску, тормозные колодки и детали трансмиссии. Сделать подъёмник своими руками можно по специально разработанной технологии.

Автомобильный подъемник для гаража своими руками

Многие владельцы автомобилей, обладая соответствующими познаниями и навыком, готовы перейти к ремонтным работам двигателя машины самостоятельно. Для этого машинный двигатель следует вытащить из капота, а по окончании работы определить обратно. Совершить это сложно, а без особого подъёмного приспособления нереально.

Но можно отыскать выход с каждой ситуации. И в случае, если у вас имеется гараж, вы сможете воспользоваться опытом многих народных умельцев и сделать подъёмник автомобильный для гаража своими руками.

Материалы для работы

Для производства подъёмника мотора подготовьте последующие материалы и инструменты:

  • пару металлических уголков 7,5×7,5×0,8 см;
  • плиту из стали шириной 1 см;
  • редуктор, имеющий коэффициент 60 и грузоподъёмность от 300 килограмм;
  • болты;
  • цепь, 2 шт.;
  • шпонку «звёздочкой» (сгодится с обыкновенного мопеда), 2 шт.;
  • крюк.

Выбираем конструкцию

Итак, вы приняли решение положиться на собственные умелые руки и сделать самодельный подъёмник в автогараж, а не приобретать его в торговом центре спецтехники. Это понятное стремление: стоимость подобного оснащения может быть не намного меньше цены вашего автомобиля, при этом применяться оно будет крайне редко (только если вы не намереваетесь открывать СТО в автогараже).

Идея и стремление появились, теперь пришло время подобрать систему создаваемого устройства. Для этого нужно сосредоточить внимание на подъёмниках промышленного изготовления, продемонстрированных на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то такое.

Скорее всего, первым вам повстречается двухстоечный подъёмник, который можно отыскать почти в любой автомастерской. Этот вид приборов может быть оборудован электромеханическим или электрогидравлическим приводом.

В первом случае внутри любой стойки находится резьбовой вал, вращаемый электродвигателем с редуктором. В резьбовом валу находится несущая гайка, что передвигается вдоль него и, соответственно, поднимает-опускает «лапы», на которых придерживается авто.

В двухстоечном электрогидравлическом подъёмнике ось заменяют приводом, давление в котором формируется электродвигателем. Существуют другие виды похожей системы, но с одной, тремя либо 4 стойками.

Ещё один вид подъёмника — ножничный, где платформа имеет систему рычагов (которые именуются «ножницами»), поднимается и опускается с поддержкой гидравлических приводов, приводимых в работу электрическими двигателями.

Создавая аналогичные системы, можно встретиться с большим количеством проблем и трудностей, требующих решения. Прежде всего это безопасность работы — ни один человек не хочет в один не очень удачный момент получить тяжёлую травму либо повреждение из-за сломавшегося подъёмника.

Потому необходимо подбирать материалы и систему устройства таким образом, чтобы он выдерживал массу машины со значительным резервом. Стоит также позаботиться о производстве стопорных элементов, позволяющих сохранять авто на участке при нештатных ситуациях с подъёмником. А для того, чтобы не допустить последние, следует постоянно их осматривать. Для электропривода нужна проверка износа резьбы вала и несущей гайки, для электрогидравлического необходимо контролировать единство шлангов и цилиндров.

И основная проблема, с которой встречаются желающие совершить двухстоечный либо ножничный подъёмник собственными руками — сложность производства и дороговизна элементов. В домашних условиях резьбовый вал сформировать почти нереально, подбор цилиндров и гидравлических рукавов — дело непростое и дешевизной не отличается.

Но имеется более простой и адаптированный для производства в гаражных условиях вид автоподъёмника, переворачивающий авто набок под углом 45°-60° и именуемый опрокидывателем. Давайте детальнее остановимся на нем и взглянем, с чего и как его можно сделать.

Простой подъёмник

Вот уже несколько десятков лет самым обычным и вместе с этим прочным методом подъёма машины считается переворачивание его набок. В самом деле, ведь не только лишь мотор время от времени нуждается в починке, но и прочие составляющие, к которым можно добраться только при помощи проверочной ямы. Но подобная яма имеется не у всех, и народные умельцы сконструировали элементарную, если не сказать примитивную, систему.Для такого подъёма необходимо как минимум 3 человека. Этот метод едва ли возможно считать идеальным, ведь ни один человек не стремится искушать судьбу поцарапать автомобиль о бетонный настил.

Тем не менее, если иного выхода не имеется, то такой подъёмник сможет вас выручить. Его система максимально элементарна, а методика производства ясна даже из фотографий.

Альтернативой подъёмнику может быть смотровая яма (безусловно, если система автогаража даёт возможность выкопать её). Если сделать яму в свой рост, то вы сможете без труда обследовать днище машины. Если нет возможности правильно оборудовать смотровую яму, то можно ограничиться эстакадой (но она потребует наличие довольно значительных потолков в помещении).

Инструкция:

  1. 1. Для основы вмуруйте в боковые стенки помещения металлические уголки таким образом, чтобы капот автомобиля располагался как раз под ними. Далее установите на стеллажи уголков сантиметровую плиту и зафиксируйте её восемью болтами «M8». С уголками она объединяться не станет, благодаря чему в перспективе вы сумеете изменять её размещение над автомобильным мотором.
  2. На плите зафиксируйте червячный регулятор. Далее возьмите шпонку, наденьте её на электроприводной вал, зафиксируйте. Затем сделайте в плитке проем 2 см для цепи, после этого пропустите цепь через отделанное отверстие и сомкните её в кольцо.
  3. Наденьте на выходящий вал иную «звёздочку», в этот раз меньше, объедините их.
  4. Проделайте в плите ещё 2 отверстия 3 см, пропустите цепь, накинув на шпонку. 2-я цепь должна заканчиваться металлическим крюком, способным вынести вес мотора.

Модель с башмаком на 2 опоры

Чтобы смастерить автомобильный подъемник своими руками, следует в первую очерёдность заняться нижней опорой. С этой целью многочисленные эксперты советуют приготовить предварительно струбцину. С ее поддержкой можно будет удерживать главный штырь. Но в первую очередь немаловажно закрепить раму. Для этого будет необходимо воспользоваться сварным инвертором. Затем, чтобы собрать подъёмник собственными руками, немаловажно выбрать высококачественное гидравлическое приспособление для возвышения балки.

Уже после его монтажа устанавливается рукоятка. Регулятор для этих целей сгодится канальный. Стойку подъёмника можно сделать из алюминиевой пластинки. Опоры для приспособления формируются в последнюю очередь. Перед этим немаловажно проконтролировать надёжность струбцины, для чего будет необходимо пользоваться сварочным инвертором.

Механизм с башмаком на 3 опоры

Собрать устройство с башмаком на три опоры своими руками просто. В этой ситуации основу заготавливают П-образную. Уже после этого возникнет возможность закрепить подхват. С этой целью многочисленные эксперты советуют пользоваться струбциной. Напрямую гидравлический механизм можно определять на винтах. При этом опоры он закрывать не должен.

Далее, чтобы сделать подъёмник для автомобиля собственными руками, необходимо фиксировать регулятор. Для этого с железного листа вырезается небольшая пластинка. Приваривать её следует у верхней балки. Отступ от края должен быть минимум 2.2 см. После этого укрепляется башмак. Первая основа устанавливается у гидравлического приспособления. В это время 2 прочие опоры должны размещаться у переднего края модели.

Приспособление с П-образной задней балкой

В этом случае будет трудно сделать основу. Для этого необходимо порезать большое количество длинных пластинок из железного листа. В такой ситуации эксперты советуют определять башмак металлического типа. При этом гидравлический механизм должен размещаться у нижней балки. Затем, чтобы подобрать подъёмник, необходимо собрать регулятор. Для этого нужно воспользоваться струбциной.

Первая основа приваривается только после закрепления гайки. Опору необходимо обозначить на станке. При этом расстояние между её углами должно быть минимум 230 мм. Определённые изменения подтверждённого подъёмного приспособления подразумевают применение насосов. Необходимы они в этом случае для смазки гидравлического приспособления. Чтобы определять данную часть, немаловажно прикрепить у задней балки вспомогательную опору.

Устройство с Г-образной задней опорой

Чтобы собрать модель этого вида, в первую очередь заготавливают основу. Для этого пластинки выбираются из стали. Их толщина должна быть не менее 2.2 мм. Затем, чтобы собрать подъёмник, необходимо закрепить боковые опоры. С этой целью струбцину применять необязательно.

Соответствующим шагом приваривается опора. Чтобы её сделать без помощи, понадобится 3 одинаковых по размеру листов металла. Длина их должна быть 120 миллиметров. Уже после их сваривания закрепляется верхняя опора. Гидравлический механизм в этом случае целесообразнее применять компактный. Подобным образом редуктор можно будет расположить рядом с ним.

Если машина большая

Иногда требуется производить ремонт двигателей не только легковых машин. В таком случае вам понадобится как минимум 2 ассистента — они будут оттягивать мотор, висящий на тросах, к столику, который вы предварительно должны придвинуть к бамперу автомобиля. Вы же при этом с помощью цепи станете вращать редуктор, но только уже в другую сторону.

Столкнувшись однажды с такого рода ситуацией, вы, вероятно, станете подумывать о модернизации собственной конструкции. Как вариант, сможете обеспечить металлическую плиту колесиками, которые дадут возможность оттягивать её к боковой стене, чтобы далее спустить демонтированный мотор на столик. Более того, вы сможете пойти дальше и оснастить подъёмник электрическим двигателем с понижающим редуктором.

Использование подъёмника

Эксплуатация червячной системы должна осуществляться следующим способом. Отгоните автомобиль вглубь помещения приблизительно на один размер, чтобы освободить место для столика.

Принцип эксплуатации не отличается особенной сложностью:

  1. Обязательно убрать болты, скрепляющие мотор и раму машины.
  2. Подвести под мотор петли стального каната и набросить окончания на крюк.
  3. Начать перебор цепочки. Со временем перемещение перейдёт к приводному валу, он вынудит двигаться погрузочный и случится натяжение тросов. Мотор необходимо поднимать медленно и осмотрительно.
  4. Вытянув мотор с помощью подъёмника, прекратить работу крана. Вес поднимаемого груза теперь станет надёжно удерживать регулятор.
  5. Отодвинуть машину и установить на её место крепкий столик, который может вынести значительную нагрузку от мотора.

Обратите внимание! Применяйте прочный стол, который бы выдерживал крупные перегрузки. Предпочтительно, чтобы он был на колесиках для более удобного его перемещения в любом направлении.

Гараж: самодельные подъемные устройства

Самодельные подъемные устройства — это незаменимый инструмент для гаража, в котором планируется проведение серьезного ремонта автомобиля. При помощи такого вспомогательного приспособления можно легко извлечь двигатель машины, приподнять край кузова или даже весь автомобиль.

Простые в изготовлении самодельные подъемные механизмы в несколько раз облегчают и ускоряют работу не только в гараже, но и возле дома. Они незаменимы при строительстве и ремонте, перемещению строительного мусора, разгрузке тяжестей.

Виды подъемных механизмов

Прежде чем приступить к сборке гаражного крана своими руками, следует выбрать, какой механизм подойдет вам лучше всего. Машины для поднятия грузов относятся к довольно важной категории промышленного и бытового оборудования. Они предназначены для перемещения различных грузов в вертикальном или наклонном направлении. Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы. Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже.

Приобретение уже готового подъемника тянет за собой значительные финансовые расходы, так что многих владельцев гаражей интересует вопрос того, как самому сделать подобный механизм. Для начала следует разобраться, какие типы устройств существуют, чем они отличаются друг от друга, и какими функциями обладают. Классификацию производят по различным признакам: принципу действия, назначению, типу привода. Рассмотрим самые распространенные типы подъемных машин:

  1. Блоки — ручные механизмы, которые для поднятия груза используют только силу человеческих мускулов. Строение блока известно еще из школьной программы: он состоит из колеса с углублением вокруг, вращающегося вокруг неподвижной оси. Сквозь углубление проходит канат, веревка или металлическая цепь. Сила, необходимая для поднятия тяжестей, уменьшается в геометрической прогрессии вместе с увеличением количества блоков в системе.
  2. Домкрат — простое рычажное устройство, используемое для приподнимания одной стороны автомобиля. Домкраты могут быть как ручными, так и гидравлическими, пневматическими и электрическими.
  3. Таль — ручное или механизированное приспособление, состоящее из системы связанных между собой блоков. В зависимости от количества отдельных колес (шкивов), тали делят на двух-, трех-, четырехшкивные и т. д. Максимальное количество шкивов, которые используют подобные устройства — 12. Промышленная разновидность тали — полиспаст часто используется для перемещения грузов на кораблях.

Помимо стандартных подъемных устройств существуют специализированные установки:

  1. Тельфер являет собой усовершенствованную таль, оборудованную электрическим приводом. Благодаря такому дополнению, увеличивается мощность и грузоподъемность механизма, а при размещении тельфера на горизонтальной двутавровой балке появляется возможность передвижения грузов вдоль помещения.
  2. Журавль — элементарное приспособление, которое работает по принципу рычага. К одному концу рычага крепят крюк для подвешивания груза, а к противоположному — противовес. Высота поднятия грузов во многом зависит от положения самого механизма, так как длина хода рычага остается небольшой. При помощи журавля можно не только поднимать тяжести, но и перемещать их вдоль траектории, описываемой радиусом рычага. Часто журавль с успехом заменяет подъемный кран, но по причине больших габаритов использование его в гараже не практикуется.

Вернуться к оглавлению

Какими характеристиками должен обладать гаражный подъемник

Так как устройство будет использоваться в довольно стесненных условиях стандартного гаража, к нему выдвигаются определенные требования. Во-первых, оно не должно быть слишком большим — такой автомобильный подъемник, несмотря на высокую мощность, занимает много места, что очень нежелательно на такой небольшой площади. Во-вторых, рекомендуется отдавать предпочтение механизмам с небольшим вертикальным ходом, иначе вы рискуете упереться им в потолок.

Второе требование — грузоподъемность. Ее рассчитывают, отталкиваясь от видов работ, для которых разрабатывается автоподъемник. От предназначения зависят и габариты механизма. Если для обычной замены колеса подойдет и обычный домкрат, то для более масштабных работ понадобится автомобильный подъемник с платформой, хотя для таких ответственных действий рекомендуется прибегать к помощи профессиональной техники.

Материалы и инструменты

Конструируя подъемник для гаража своими руками, нужно иметь в арсенале не только чертежи будущего устройства, но и вооружиться набором инструментов и качественных, устойчивых к нагрузкам материалов. Прежде всего вам понадобятся:

  • сварочный аппарат;
  • болгарка с отрезным кругом по металлу;
  • болты и гайки для крепления;
  • стальные трубы диаметром 40-50 мм;
  • стальной уголок или профилированная труба сечением 35-40 мм;
  • трос;
  • самодельная лебедка для гаража (ее можно и приобрести, вариант заводского производства будет отличаться большей надежностью).

По мере того, как запланированная самодельная лебедка для гаража будет воплощаться в реальность, список комплектующих к ней может немного измениться, в зависимости от ваших конкретных требований к устройству механизма.

Как собрать простой кран

Перед тем, как собрать подъемник своими руками, следует создать подробный чертеж с указанием размеров всех деталей и способа их крепления между собой. На данном этапе определяется тип механизма — это может быть кран балка для гаража, обычная лебедка, подвешенная к потолку, мощный домкрат с ручным, электрическим или гидравлическим управлением. Часто умельцы конструируют даже такие сложные устройства, как двухстоечный подъемник, способный выдерживать вес легкового автомобиля.

Одна из самых простых моделей, к которым относится самодельная лебедка для гаража, состоит из консольно зафиксированной стрелы, установленной на вертикальной стойке из стальной трубы. На стреле монтируется тележка с лебедкой. Вертикальную трубу приваривают к основанию. Это может быть массивная стальная пластина или непосредственно фундамент гаража. Самодельная лебедка для гаража будет надежнее, если закрепить верхний конец стойки на потолочном перекрытии помещения.

Рабочая часть механизма — небольшая лебедка. Если она самодельная, кран несколько потеряет в надежности, поэтому лучше приобрести устройство заводского изготовления.

Сквозь паз в блоке лебедки пропускается стальной трос, на конце которого устанавливается крюк. Вращая рукоятку лебедки, вы будете приводить блок с тросом в движение, поднимая груз на заданную высоту.

Заключение по теме

Гараж с подъемником — мечта многих автомобилистов, ведь с подобным приспособлением он превращается в собственный, комфортный и бесплатный автосервис.

Сконструировать подъемник в гараже своими руками довольно просто. Достаточно только запастись необходимыми материалами, инструментами, и четко определить список задач, которые будет выполнять устройство.

Самодельный вертикальный подъемник. Как сделать надежный подъемник в гараже своими руками

Нередко владелец гаража решает обзавестись автомобильным краном своими руками для качественного ремонта транспортного средства. Лучше всего подъемник в гараже соорудить во время строительства автодома, чтобы габариты конструкции совпадали с площадью помещения.

Какими бывают автоподъемники?

можно приобрести в специализированных магазинах мобильного типа. Компактный кран является дополнительным подъемным механизмом, не занимает много места, что важно для гаража;

благодаря данному автоподъемнику можно выполнить любую слесарную работу. При конструировании своими руками учитывается высота до перекладин, промежутки между стойками;

  • гидравлический

самый распространенный тип автомобильного крана. Агрегат чаще всего используется владельцами транспортных средств, имеет большую грузоподъемность. При этом владелец следит за вытеканием жидкости из сальников;

рейка и храповой механизм взаимодействуют, предусмотрена опорно-рычажная система. Корпус поднимается и идет по рейке. Металлический кожух защитит деталь от механического загрязнения;

  • пневматический

если решили соорудить кран своими руками в гараж данного типа, при его работе обязательно понадобится насос. При желании к днищу домкрата приделываются небольшие колеса, чтобы система была подкатной;

данный подъемник в гараже отличается компактностью, устойчивостью и эффективностью. Однако, среди недостатков можно выделить маленькую грузоподъемность, незначительную высоту подъема и постоянный контроль резьбы.

Самодельный подъёмник в гараже изготавливается под вес автомобиля. Создать своими руками приспособление в гараж выгодно, так как экономятся денежные средства, и конструкция получается индивидуального образца. Изобретение актуально среди автовладельцев: самостоятельно снять двигатель, к примеру, с транспортного средства, не представляется возможным, поэтому сделать работу поможет подъемный кран .

Как сделать надежный автоподъемник для гаража?

Конструкция такова: вращающаяся на вертикальном валу стрела консольного закрепления, на которой устанавливается тележка с возможностью продольного движения. На тележке при помощи болтов закреплена грузовая лебедка. Вал приваривается к основанию, стальная пластина жестко крепится болтами к потолочному фрагменту.

Стрела варится из стальных уголков, стакана, подкоса. В стакан запрессовывается бронзовая втулка в качестве подшипника скольжения.

Ручная лебедка является основной частью автоподъемника в гараж. Целесообразно купить готовое изделие.

Еще одно дельное изобретение

Можно сделать реечный подъемный кран из подручных средств.

Двумя концами в боковые стены гаража вмуровываются стальные уголки на определенной высоте. На полки уголков крепится стальная плита с червячным редуктором, которая не соединена. Относительная мобильность плиты позволяет корректировать ее расположение над двигателем транспортного средства.

Редуктор способен перемещать большие грузы. Звездочка надевается и соединяется с червячным валом шпонкой. Звездочка меньшего диаметра также надета на выходной вал редуктора и состыкована со шпонкой. На ее свободно набрасывается цепь (в плите просверливаются отверстия в плите) на звездочку.

Как эксплуатировать подъемник в гараже. К примеру, под двигатель автомобиля своими руками подводятся петли, концы которых набрасываются на крюк. Затем вращается вал редуктора, и силовая установка автомобиля подымается.

Модернизация

Оборудование подъемника в гараже электрическими моторами с понижающими редукторами.

Самодельный «опрокидыватель» авто.

Для изготовления подъемника необходим алгоритм действий.

  1. Башмак.

Для фиксации агрегата к металлу приваривается стальной пруток. При соблюдении внутренних размеров башмак станет передвигаться по стойке беспрепятственно.

  1. Задняя балка.

Уголки (15см) собираются в квадраты при помощи струбцин. В один из квадратов вставляется стержень. Конструкция фиксируется электрозаклепками. Узлы получаются разборного типа.

  1. Создание площадки.

Форма собирается из листового материала, борта которой загибаются, либо приваривается двухсантиметровая полоса на прихватки для крепления прорезиненной доски. Снизу площадки крепятся направляющие (выдерживается расстояние) и ребро жесткости. На верхнюю балку крепится площадка, которая должна иметь легкий ход.

  1. Узел соединительный задний.

Между двумя листами металла вваривается по периметру стальная полоса. Передний фрагмент остается открытым.

  1. Стойка.

При помощи струбцин собирается и уголков оформляется квадрат, планируются по всей конструкции отверстия таким образом, чтобы прочно обозначить металлические пальцы под верхнюю балку и башмак. После компоновки квадратного профиля осуществляется соединение всех квадратных модулей (обязательно вставляются распорки между профилями). Верхняя балка в итоге обязана беспрепятственно ходить между профилями.

  1. Узел соединительный передний

На уголке делаются отметки в центре и по краям, затем материал сгибается в П-образную форму, которая станет вращаться на металлическом стержне.

  1. Верхняя балка.

С одного края в центре приваривается металлическая вставка, сверху крепится пластина, чтобы в итоге получился профиль прямоугольной формы. Подготовленная вставка должна быть со всех сторон защищена. На передней части балки привариваются направляющие под домкрат и втулка с роликами.

  1. Пальцы.

Диаметром 1 см металлический пруток при предварительном нагреве загибается.

  1. Нижняя балка.

В квадратный профиль собираются уголки. С одной стороны крепится М16 гайка, которая вваривается, с другой стороны проделывается отверстие под миллиметровый болт.

Лебедка своими руками

Автомобильный стартер может стать основой для создания самодельной лебедки. Площадка создается из стандартного листового металла, к которой прикрепятся все узлы. На образовавшейся платформе приваривается посадочное место для монтажа вала барабана.

Затем следует сделать редуктор, деталь приваривается таким образом, чтобы первичный вал оказался наверху. Переходник под стартер крепится на верхнем отсеке редуктора. Модуль, зубья и шестерни крепятся на первичный вал. Проводка подключается, как только зафиксирован стартер.

Самый простой подъемник в гараже

Лом, прочная палка либо монтировка образует ось. Деталь вбивается в грунт. К полученной оси крепится часть трубы, которая выполняет функцию барабана. Получится простой подъемник. На участке трубы фиксируется трос своими руками, под который вставляется рычаг. Другой конец троса крепится на транспортном средстве. Можно констатировать, что в гараже появился механизм, способный поднять легковой автомобиль. И самое главное, что он изготовлен своими руками. Это кран собственной конструкции. И сделать подъемное приспособление несложно.

Итоги

Есть масса возможностей изготовить подъемное устройство в гаражном строении, чтобы пользоваться при необходимости им. А такая необходимость всегда появляется перед техническим осмотром. Самодельное подъемное устройство необходимо для осмотра днища автомобиля, ремонта зон тормозной системы, кардана, других узлов и частей трансмиссии.

Удобно осматривать рулевое управление, ее крепление к передним колесам, смазки и осуществлять другие операции. При создании поднимающего агрегата пользователь получает полновесный механизм при минимальных денежных затратах.

Гаражные подъемники есть в большом количестве в сетях розничной торговли. И как установить подъемник в гараже думают пожалуй все владельцы автомобилей. Ведь это довольно удобно.

Только надо в первую очередь определиться с типом подъемника, ведь они довольно разные и цена существенно отличается. И не всегда сделать автоподъемники для гаража своими руками выгоднее чем приобрести.

При выборе подъемника следует изучить их технические характеристики и их возможности. От правильного выбора будет зависеть качество проводимых работ и работоспособность точки технического обслуживания.

За помощью можно обратиться непосредственно в компанию, которая занимается поставкой данного оборудования. Они могут сориентироваться и подобрать тот подъемник, который будет удовлетворять всем требованиям.

Внимание: Еще проектируя гараж, лучше делать проект гаража с подъемником. Тогда вы сможете учесть габариты подъемника и правильно определиться и с площадью помещения.

Делая подъемник для гаража своими руками или приобретая сразу обращаем внимание:

  • Подъемник в гараже своими руками или покупной должен соответствовать габаритам помещения.
  • Автоподъёмники для гаража своими руками так же должны выбираться по весу транспортного средства.

Внимание: По первому пункту надо добавить пространство для свободного перемещения. И по второму следует участь, что по грузоподъемности надо подбирать в сторону увеличения допустимой массы на 20% минимум.

Автомобильные подъемники делятся на несколько типов:

Одностоечные подъемники

Такие подъемники, в основном выпускаются в мобильных вариантах и предназначены облегчить работу слесарей на отдельных участках точки обслуживания, и имеют статус дополнительного подъемного механизма. Конструкция таких подъемников такова, что они занимают мало места, что очень важно, так как экономится полезная площадь станции технического обслуживания.
Двухстоечные подъемники

Такие подъемники имеют основные технические параметры, на которые необходимо обращать внимание: высота до перекладины, промежуток между колоннами, наименьшая высота опускания лап, вылет лап, а также режим безопасности и каким образом они работают.

Двухстоечные подъемники являются основными в системах технического сервиса и позволяют производить все виды слесарных работ. Как правило, для содержания автомобилей используются подъемники грузоподъемностью не более 4,5 тонн.

Итак:

  • В свою очередь, подъемники бывают с верхней или с нижней синхронизацией, а также подъемники с симметричными или ассиметричными конструкциями лап, которые раскрываются на 180 градусов. Подъемники с ассиметричным расположением лап более универсальны и позволяют обслуживать любые типы автомобилей, не забывая при этом об удобствах обслуживания.
  • Они также различаются по системам действия блокировок, которые бывают ручные и электрические. Механические или ручные также бывают двух видов: с симметричным блокированием стоек или с раздельным блокированием. Те и другие способы имеют свои достоинства и свои недостатки. Следует отдельно заметить, что электромеханические подъемники стопоров не имеют.

Внимание: Наибольшей популярностью пользуются электрогидравлические подъемники, которые более безопасны, долговечны и просты в конструкции, что не требует особого ухода.

На станциях технического обслуживания устанавливаются двухстоечные подъемники грузоподъемностью от 3-х до 4,5 тонн.

Приводы подъемников: плюсы и минусы

Автоподъемник своими руками для гаража надо подбирать и по приводу. Цена их довольно разная, все зависит от комплектации.

Электромеханические подъемники имеют более низкую стоимость и более простую конструкцию. Уход за таким подъемником заключается в уходе за системой «винт-гайка», так как она является основой приводной системы подъемника и имеет свойство изнашиваться.


Итак:

  • Своевременный осмотр и уход (смазывание) продлевает жизнь системы, а значит, предотвращает возможность срыва обслуживаемого автомобиля. Желательно, для этого использовать смазочные материалы, рекомендованные производителем.
  • Подъемники с электромеханическим приводом не имеют специальных стопоров, обеспечивающих безопасность проведения полной диагностики (см. ) и ремонтных работ, что говорит об удобствах их использования: нет необходимости постоянно проверять, установлены-ли стопора, что реально экономит рабочее время.
  • Такие подъемники могут оснащаться либо одним, либо двумя двигателями. У подъемника с одним двигателем усилие, на вторую колонку передается с помощью ременной или цепной передачи, которые требуют дополнительного ухода и снижают надежность конструкции. Такие подъемники, со временем начали конструировать с трансмиссионным валом, который передает усилие на вторую колонку. Такая конструкция более надежна и не требует особого ухода.
  • В двухдвигательных подъемниках синхронизация вращения двигателей осуществляется с помощью электроники. Как правило, основное внимание уделяется работе данной системы, которая и определяет качественные показатели работы данных типов подъемников. Плохая работа такой системы может привести к подъему с перекосами, что повлечет за собой непредсказуемые последствия.
  • Подъемники с электрогидравлическим приводом имеют много положительных характеристик, которые являются основными для работы с обслуживанием автомобилей. Они безопасны, имеют высокие скорости подъема-опускания, существенно экономят электричество, бесшумность и плавность работы.
  • Они оснащены одним электродвигателем и гидравлическим насосом, который управляет работой двух гидравлических цилиндров. Передача рабочей жидкости к цилиндрам производится с помощью шлангов высокого давления. Контроль высоты подъема осуществляется с помощью стальных тросов. Тросы могут располагаться внизу (нижняя синхронизация) или вверху, в перекладине (верхняя синхронизация). Предпочтение можно отдать подъемникам с нижней синхронизацией, так как она позволяет обслуживать любые типы автомобилей. Как правило, трос и шланги подъемника находятся ниже уровня пола, что не мешает проведению работ и заезду автомобилей на подъемник, а отсутствие перекладины снимает ограничения по высоте.

Для СТО можно предложить подъемники Bend Pak производства США, а также китайские подъемники для частного гаража AE&T, NORDRERG и другие с гидравлическим приводом и совершенной системой безопасности.

Подобные подъемники установлены на многих СТО и зарекомендовали себя как безопасные и надежные устройства. Такой подъемник в частном гараже значительно облегчает работу частного предпринимателя в гараже.

Подъемники четырехстоечные

Такой гаражный подъемник используется для капитальных ремонтов автомобилей, а также проведения работ по развалу-схождения.
  • Это универсальные подъемники с набором многих функций, которые позволяют работать как с легковыми, так и с грузовыми автомобилями.
  • Они могут оснащаться различными приспособлениями, которые позволяют выполнять любые типы ремонтных работ.
  • Эти подъемники имеют один пульт управления и один двигатель. Синхронизация работы колонн осуществляется с помощью тросов, которые могут регулировать уровень подъема каждой стойки в отдельности, что делает его более универсальным.
Ножничные подъемники

Подъемник ножничный для гаража используется как мобильное подъемное средство, которое очень часто используют на пунктах развала-схождения.
  • Такие подъемники имеют чисто гидравлический привод.
  • Очень часто его используют в точке шиномонтажа, для подъема неподъемных колес, а также в кузовных цехах, где необходим доступ к автомобилю с любых позиций.
  • Ножничный подъёмник для гаража предпочтителен, если вы работаете по ремонту кузова.
Плунжерные подъемники

Такой подъемник в гараж имеет очень простую конструкцию и состоят из лап, закрепленных на плунжерах (гидроцилиндрах), которые, как правило, вмуровываются в пол, что дает возможность экономить рабочее пространство.
  • Они бывают одно-, двух-, с лапами. С их помощью можно производить ремонт и техническое освидетельствование любых типов автомобилей как легковых, так и грузовых.
  • Отличаются высокой надежностью и долговечностью и не требуют обслуживания, но при этом имеют высокую стоимость, что не позволяет их широкое использование в сфере технического обслуживания автомобилей.
  • Как видно из вышесказанного на рынке подъемной техники и приспособлений можно найти немало конструкций, которые можно использовать для проведения ремонтных работ и обслуживания автомобилей.
  • Чаще всего используют 2-х стоечные подъемники, которые просты конструктивно, не дороже и способны экономить рабочее пространство. Многие, особенно в последнее время, для технического обслуживания применяют ножничные подъемники с траверсой. И все же, выбор остается за тем, кто решил открыть свое дело, а именно, станция технического обслуживания у себя в гараже.
  • Очень хорошая идея, когда гараж есть, а хранить в нем нечего, хотя возможны и другие варианты по использованию пустого гаража: можно просто сдать в аренду или открыть торговую точку, если расположение гаража очень перспективное.
  • Если решено ремонтировать автомобили, то следует, в первую очередь, обратить внимание на размеры гаража, и как следствие, его возможности в вопросе установки подъемника. Гаражи, как правило, не имеют высоких потолков, что и вносит свои коррективы: в таком гараже можно будет ремонтировать только легковые автомобили, а подъемник, который можно будет установить – самый элементарный и самый простой, который бы давал возможность поднять автомобиль и то на небольшую высоту.
  • При желании, можно решить такую проблему, выкопав яму, чтобы упростить доступ к автомобилю. Как вариант – это снять крышу и достроить гараж в высоту, что реально и оптимально, так как затрат особых не будет, а результат будет существенным.
  • И все же для начала следует запастись информацией и иметь полное представление о технических характеристиках подъемников: их грузоподъемности, высоты и скорости подъема, его конструкционных особенностей и производителе.

Грузоподъемность

Установка подъемника в гараже должна соответствовать массе автомобиля. Причем грузоподъемность должна быть больше от самого веса авто.

  • Мини подъемник для гаража для легковых автомобилей, вес которых лежит в пределах 1,2-4,0 тонны, можно использовать подъемник грузоподъемностью 4,0-4,5 тонны, что будет достаточно для обслуживания легковых автомобилей, внедорожников и небольших грузовых автомобилей. Имеются также, подъемники с грузоподъемностью от 4,5 до 20 тонн, но они, для СТО в гараже не подойдут, так как требуют больше места для их установки.
  • Скорость подъема не имеет большого значения. При этом устройство разных типов имеют, практически, идентичные показатели по скорости подъема-опускания, которые лежат в пределах одной или двух минут.
  • Высота подъема электромеханических подъемников лежит в пределах 2-х метров, но максимальная высота определяется величиной около 3,5 метров и определяется типом подъемника и его конструкционными особенностями.
  • При организации СТО в гараже вряд ли понадобится подъемник с высотой поднимания более 3,5 метров. Это относится прежде всего, к гаражам стандартных размеров, которых у нас большое множество.
  • В гараж можно приобрести мобильные подъемники, которые могли бы организовать техническое обслуживание автомобилей с работами по шиномонтажу (см. ) или процедуре развала-схождения. Вряд ли, чтобы в гараже можно было организовать полноценную СТО, где-бы можно было производить полный набор услуг. Скорее всего, это будет мини-СТО с минимальным набором операций, которые не требуют использования специальных подъемных средств.

Минимальная высота опускания лап

Частный гараж с подъёмником следует подбирать и по нижней точки опускания. Здесь должна быть ровняя плоскость.

Внимание: Каждый производитель производит конструкции со своими размерами минимальной высоты опускания лап, но при этом она не может быть ниже 95 и выше 110 мм.

Итак:

  • Подъемник для частного гаража с более низкой высотой опускания лап производитель выпускает специальные подъемники для автомобилей с очень низким клиренсом. К таким автомобилям можно отнести спортивные автомобили и спортивные варианты легковых автомобилей с низкой посадкой, которым противопоказаны наши автомобильные дороги. И тем не менее, на наших дорогах все больше появляется таких автомобилей.
  • Электромеханический подъемник гаражный требует каждодневного осмотра и контроля зазора страховочной гайки. при появлении зазора, меньше требуемого, механизм следует ставить на ремонт, с заменой изношенных деталей. Смазка основных трущихся деталей может производиться, как вручную (у более дешевых экземпляров), так и в автоматическом режиме.
  • В повседневной деятельности человека задействованы различные типы транспортных средств, которые требуют профилактических осмотров, технического обслуживания и различных видов ремонта. Номенклатура настолько велика, что требует наличия автоподъемных механизмов очень широкого назначения: от подъемных механизмов для мотоциклов, до подъемных механизмов бронеавтомобилей и автомобилей с удлиненной базой.
  • Исходя из этого, каждый тип подъемника рассчитан на подъем определенных видов транспорта. Для легковых автомобилей производитель выпускает определенные типы подъемников. Для грузовых автомобилей имеются свои виды, тем более, что не каждый грузовой автомобиль можно загнать в бокс и провести ремонт или техническое освидетельствование.
  • Существуют специально разработанные подъемники для крупных автобаз, которые имеют крупнотоннажные средства для грузоперевозок. Такие автомобили нет смысла каждый раз загонять в специальные боксы для осмотра или мелкого ремонта, тем более, что наличие таких боксов, это лишние затраты средств и полезной площади. Такие автомобили, как правило, ремонтируются в специализированных мастерских, если требуется серьезный ремонт.
  • При выборе подъемника для гаража можно остановится на электрогидравлическом варианте подъемника, как более надежного и удобного в пользовании. Достоинство такого подъемника в том, что в случае отсутствия электроэнергии, его можно опустить вручную и сдать заказчику. Причем, это будет сделано очень быстро, в отличии от других типов подъемников, где придется крутить рукоятку механизма около получаса.

Заключение

Самодельный подъемник для гаража можно сделать без сомнения. Но лучше в этом варианте делать механический. Если применять пневматику.

Тогда надо делать расчеты и после этого ее покупать, а это не дешевое удовольствие. Если делаете механику, тогда предварительно посмотрите фото и видео и выберите нужный вариант. И после этого уже можно делать сборку своими руками.

Для работ с низом автомобиля необходимо или загнать машину на яму или поднять на подъемнике. А вот как быть, если нет такой возможности, а чиниться надо?

Подъемник работает по принципу книжки, подъем авто на 45 градусов.Поднимается от простого штатного домкрата. 15-20 минут и можно спокойно работать.

Описание самодельного подъемника автомобилей

1. Башмак. Материал для изготовления металл 3-4 мм и металлический пруток диаметром 12 мм вваривается для того, чтоб была фиксация домкрата. Важно выдержать внутренний размер не заузить. Это необходимо для передвижения башмака по стойке.
2. Задняя балка. Материал 32 уголок длиной 1500 мм 4-шт. Собираются в квадрат, при сборки необходимо пользоваться струбцинами. Во внутрь одного из готового квадрата вставляется металлический стержень- квадрат 26х21 длиной 350-360 мм, в предварительно просверленные отверстия делаются электрозаклепки после зачистить. Узел разборный.
3. Площадка. Материал листовой металл 3-4 мм. Собирается площадка размером 350х150, борта загибаются или на прихватки приваривается полоса шириной 20мм с просверленными отверстиями для крепежа вставленной доски. На доску крепят полосу резины. Под низ площадки привариваются ребра жесткости и направляющие, не забудь вварить перемычку. Размеры площадки не критичны. Важно выдержать размер между направляющими, площадка одевается на верхнею балку, по которой она должна свободно ходить.
4. Задний соединительный узел. Материал листовой металл 3-4мм. Собирается из двух половин, между которыми вваривается полоса металла толщиной 3-4 мм по периметру деталей. Переднею часть оставляем открытой. Не забудь вварить перемычку в нижней части узла.
5. Стойка. Материал 32 уголок длиной 1540мм. — 4-шт. 36мм-4шт. Уголок собирается также в квадрат сварочные швы прихватками 30-40мм, пользоваться струбцинами при сборке. После соединения уголка необходимо просверлить: в нижней части отверстия диаметром 26мм отступив от края 31мм, то есть 5мм остается для приваривания металлического стержня во внутренней части конструкции. Далее сверлим отверстия диаметром 13мм, первое на растоянии100мм затем 80мм и следующие 190мм. Размер 80 и 190мм повторяется соответственно. Отверстия необходимы для металлических пальцев фиксирующие башмак и верхнюю балку. После того как собрали квадратный профиль и просверлили его соединяем между собой отрезками уголков также собранных в квадратный профиль. При этой сборке необходимо между профилями вставить распорки таким же размером, то есть 36мм или готовую верхнею балку. После сварки не вынимая распорок дать детали остыть. Проверить, чтобы верхняя балка свободно проходила между двух квадратных профилей.
6. Передний соединительный узел. Материал два отрезка дюймовой трубы по 300мм, уголок на 32 длинной около 330мм и стержень из прутка диаметром 26мм,длиной 420мм. Бер?м уголок и размечаем. от центра по 60мм в каждую сторону, на этом расстоянии полку уголка сохраняем, а от этих меток к краям резаком или ножовкой по металлу срезаем полки. По центру уголка сверлится отверстие диаметром 16мм, необходимое для соединения нижней балки, учитывая размер шляпки болта. Затем уголок сгибаем в П-образную фигуру. Соединять подготовленные детали лучше в сборе со СТОЙКОЙ. Следить. чтоб при сварки не прожгли трубу. Весь передний соединительный узел подвижный. То есть П-образный уголок по краям с трубами должен вращаться на металлическом стержне.
7. Верхняя балка. Материал уголок на 32мм длинной 1710мм-2шт. полоса листового металла шириной 64мм. И несколько втулок, о которых опишу ниже.
Уголок собирается в П-образный профиль проще швеллер. С одного края по середине приваривается вставка из металла 3-4мм длиной 160мм, она необходима под разные омкраты. Затем сверху прихватками приваривается пластина, зашивается все в одно целое и получается прямоугольны профиль. Вставку необходимо также приварить и к этой пластине. С противоположной стороны наш профиль глушиться пластиной из металла 4-5мм, обваривается все по периметру и зачищается. К этому торцу по центру также приваривается втулка: внутренний диаметр 20мм, наружный 35мм и длиной 35мм, для соединения с задним узлом. С передней стороны верхней балки приваривается две направляющие под домкрат, на них находятся отверстия для стопора домкрата, в них вставляется болт на 8мм с гайкой (ОБЯЗАТЕЛЬНО). Также на верхней части приваривается втулка с роликами и втулка под предохранительный палец.
8. Пальцы. Материал металлический пруток диаметром 12мм. Отрезать по размеру и загнуть, предварительно нагрев места сгиба. Количество 3-шт.
9. Нижняя балка. Материал 32 уголок, гайка М16. Уголки собираются в квадратный профиль также сваркой — прихватками. С одного конца вваривается гайка М16 (перед сваркой закрутить болт, чтоб не забить резьбу). Для соединения с передним узлом. С другого конца просверлить отверстие, отступив от края 20мм по центру, отверстие диаметром 12мм под болт. Для соединения с задним узлом.





Как сделать автомобильный подъемник для гаража своими руками

Каких только приспособлений для гаража не существует в настоящее время. Каждый опытный автовладелец знает о необходимости такого устройства как подъемник. Но поскольку подъемник для гаража — инструмент достаточно дорогой, позволить себе его могут в основном предприниматели. А большая часть хозяев железных коней предпочитает домкрат, которого хватает на замену колеса и дополнительного технического обслуживания. По сути, указанные устройства используются не более 5 раз в год, а значит, гаражный дорогостоящий подъемник попросту может заменить другой инструмент, сделанный собственными руками.

Изготовление подъемника для гаража своими руками

Опытные специалисты не рекомендуют применять для бытового пользования гаражный червячный подъемник, поскольку данное изделие используется больше профессиональными мастерами в процессе демонтажа двигателя, а при частом использовании может разбалтываться. Но это больше похоже на миф, поэтому данный вариант мы также будем рассматривать.

Необходимые компоненты для самодельного подъемника в гараже

Чтобы изготовить гаражный подъемник своими руками потребуется набор инструментов, а также ряд деталей, которые мы рассмотрим ниже.

Первое, что нам нужно — это несколько стальных уголков с параметрами 75х75 мм и железная бывшего станка для работы со сталью. Посторонняя помощь нам не потребуется.

Из мелких запчастей еще нам потребуются болты (M8 — 8 шт.) и пара шпонок разного диаметра, который будут в форме звездочки. Такие часто можно встретить в обычном мопеде.

И еще несколько основных компонентов, такие как:

  • крепкие цепи с толстыми звеньями (более 20 — 30 мм) — 2 шт.;
  • стальной крюк — 1 шт.;
  • трос 5 мм — 1 шт.;
  • и конечно же, «червячный» редуктор с минимальной грузоподъемностью более 300 кг и передаточным весом от 60 кг

    Червячный редуктор

Руководство по сборке

Процесс сборки и монтажа автоподъемника в гараж достаточно простой. Сначала стальные уголки закрепляются на противоположных стенах. Сделать это нужно так, чтобы автомобильный капот потом находился под ними.

На эти уголочки устанавливается стальная плита и закрепляется восьмью болтами M8. Поскольку уголки с ней будут соединены не напрямую, плита должна перемещаться, в зависимости от расположения двигателя.

Далее устанавливаем на плите свой червячный редуктор и фиксируем большую шпонку на вале привода.

Следующим шагом будет установка цепи. Следует просверлить в плите одно отверстие в подходящем для этого месте и продеть в него цель, чтобы можно было ее сомкнуть в кольцо. После чего меньшую шпонку установить уже на выходном вале.

Выполнить в плите будущего подъемника еще два дополнительных отверстия. Через них продеть оставшуюся неиспользованную цепи, один конец которой необходимо накинуть на маленькую шпонку, а на втором надеть крюк.

Схема крепления подъемника

Вот и все. Самоделка готова к эксплуатации.

Использование подъёмника

Особенности эксплуатации подъемника для гаража своими руками еще проще, чем его изготовление.

Сначала удаляются болты, которые скрепляют двигатель с рамой автомобиля. Петли стального троса подводятся под двигатель и набрасываются на крюк. После перебора цепи начнет движение приводной вал и груз, а они в свою очередь натянут тросы. Двигатель поднимается очень медленно и максимально осторожно. Спешка в этом деле абсолютно не приветствуется.

После извлечения двигателя нужно остановить самодельный подъемник. Веса груза будет достаточно, чтобы надежно удерживать редуктор.

Далее совсем просто, машину следует отодвинуть, а на ее место поставить крепкий стол, который сможет выдержать вес двигателя.

Как сделать простой подъёмник своими руками

К сожалению, не каждый водитель имеет личный гараж с подъемником. А это означает только то, что ремонт придется делать или в сервисе, или у знакомых, или на улице. Хорошая новость заключается в том, что в последнем случае можно использовать специальный подъемник, который как раз и предназначен для таких ситуаций.

Чтобы сделать такое устройство потребуется несколько составных частей, которые образуют целостное изделие.

Фиксирующая основа

Для ее изготовления потребуется металлический лист с шириной около 3 — 4 мм, а также стальной штырь радиусом 6 мм и диаметром 12 мм, который приваривается к пластине. Деталь называется по-другому «Башмаком» и служит для фиксирования домкрата.

Задняя балка

Двухстоечный простой подъёмник

Находим стальные уголки 1500 мм — 4 шт., которые необходимо соединить в квадрат, используя струбцину. В него потом будет вставляться стержень, и фиксироваться точечной сваркой (электрозаклепками).

Верхняя балка

Для ее создания потребуется 2 уголка по 1710 мм, и стальные полоски шириной 64 мм, а также стальной лист 160х4 мм. Скрепляем уголки так, чтобы они образовали профиль «П». С одной стороны привариваем к ним лист, а сверху закрепляем пластину. Все это должно образовать прямоугольник. Спереди приваривается 2 направляющих от домкрата. В них делаются отверстия по 8 мм для болтов и гаек, которые будут работать как стопоры.

Площадка

Берем стальной лист 350x150x4 мм, на котором загибаем края. К ним привариваем полосу с отверстиями. Ширина полосы должна быть около 20 мм, а к ней крепим доску с резиновой полосой. Под низом необходимо установить рёбра жёсткости и направляющие. Готовую площадку следует скрепить к верхней балке.

Задний соединительный узел

Лист из металла 4 мм в ширину — 2 шт. Соединить половинки приваренной стальной полоской, которая устанавливается перпендикулярно.

Нижняя балка

Для ее изготовления потребуются гайки М16 и уголки на 32. Образовать из их прямоугольник с применением сварки, соединить его с будущим передним соединительным узлом гайками М16, предварительно сделав для них отверстия. Соединительный узел и балка скрепляются гайками, болтами и сваркой.

Стойка

Берем 4 уголка 1540 мм длиной. Сваркой и прихватами следует образовать квадрат. От каждого соединения следует отступить по 5 мм от краев и просверлить отверстие с радиусом 13 мм (диаметр 26 мм). К 5-ти миллиметровым отступам приваривается стальной стержень.
После этого делаются отверстия по 13 мм с отступом 100 мм, 80 мм, 190 мм, предназначенные для закрепления верхней балки и башмака.
Когда будет все готово, следует проверить проходимость балки сквозь квадратный профиль.

Передний соединительный узел

Изготовляется из:

  • 2-х труб длиной 300 мм и диаметром 1 дюйм;
  • одного уголка длиной 330 мм;
  • металлического стержня длиной 420 мм, диаметром 26 мм.

На каждом крае уголка нужно отмерить по 60 мм и срезать ножовкой специальные полки. А в центре проделать 16-ти миллиметровое отверстие. Согнуть уголок в форму «П», и соединить элементы со стойкой.

Пальцы

Для их изготовления понадобиться 3 стальных прута диаметром 12 мм. Отмеряем необходимую длину и сгибаем прут, предварительно разогрев место сгиба.

Выводы

С первого взгляда сделать подъёмник для авто собственными руками кажется невероятно сложно. Безусловно, для изготовления первого представленного изделия потребуется как минимум гараж, для второго — умения сварщика. Но это в большинстве случаем будет менее затратным делом, чем покупка нового изделия, да еще и с кучей ненужных опций, типа компрессора. Конечно, потребуется немало собственного времени, цена которого у каждого человека своя. Делайте выводы и принимайте взвешенное решение.



9 проектов самодельных автомобильных подъемников, которые отлично подходят для технического обслуживания автомобилей

Вы согласитесь со мной, что бывают случаи, когда обычного автомобильного домкрата может быть недостаточно для вашей машины. Если вы когда-либо были в ситуации, когда вашего гидравлического домкрата или ножничного домкрата не хватало, вы попали в нужное место.

В этой статье мы собрали список проектов автоподъемников своими руками, которые вы можете сделать своими руками. Некоторые из проектов здесь просты, а другие нет. Найдите тот, который вам подходит, и приступайте к строительству.Не стесняйтесь показать любой из этих планов профессионалам в области металлообработки или деревообработки за помощью.

Вы готовы строить? Давайте начнем.

1. Домкрат для самостоятельной сборки

Это один из лучших автоподъемников своими руками в нашем списке. Его не так просто построить, и для этого потребуется много навыков. Он сделан из железа. К сожалению, в этом самодельном проекте подробно не показано, как собрать этот автомобильный домкрат, однако есть загружаемая 3D-модель, которая может помочь.Файл представляет собой трехмерный чертеж автомобильного домкрата. Для просмотра файла вам понадобится Adobe Acrobat Reader. Как это работает? Этот домкрат толкает с обеих сторон, таким образом поднимая среднюю секцию, которая будет размещена под автомобилем.

Этот автомобильный домкрат или подъемник намного эффективнее обычных, однако процесс сборки может оказаться непростым. Если этот проект кажется вам слишком сложным, не стесняйтесь проверить другие простые проекты DIY ниже. Кроме того, вы можете показать эту 3D-модель мастеру, он может построить ее для вас.Однако это обойдется вам дороже.

2. Самодельный автоподъемник

Вы когда-нибудь хотели поработать на своей машине, но у вас нет денег, чтобы позволить себе автоподъемник? Посмотрите этот проект. В нем показано, как сделать самодельный автомобильный подъемник из материалов, которые, вероятно, лежат у вас на заднем дворе. Я очень рекомендую этот самодельный автоподъемник людям, у которых нет денег, чтобы сделать настоящий автоподъемник, или денег, чтобы нанять его.

Взломать легко, все, что вам нужно сделать, это сложить много дров на все четыре колеса.Для этого вам понадобится автомобильный домкрат. Учебник подскажет, как это сделать. Помните, что это сопряжено с риском, поэтому обязательно обратите пристальное внимание на видео, прежде чем делать самодельный автоподъемник. С помощью этого метода вы можете поднять любую машину на 20 дюймов или более над землей, что довольно круто.

3. DIY Heavy Duty Car Ramp

Вот еще один удивительный проект, который мне удалось найти. Процесс изготовления непростой. Вам понадобится много стали.Я бы не советовал использовать дерево для его строительства, фактор риска для дерева довольно высок, и он будет таким же сильным, как и при использовании металла. Для этой конструкции пандусы изготовлены из углового железа 50x50x5 мм (низкоуглеродистая сталь с L-профилем) и ребристой арматуры 16 мм. Есть четыре задних ножки, это ножки для прицепа, их можно приобрести на Amazon или в другом магазине.

Вам понадобится примерно 48 метров уголка или длина 8 x 6 метров. Полное руководство о том, как это было построено, можно получить, щелкнув ссылку ниже.Этот проект был бы намного проще, если бы вы разбирались в металлообработке. Настоятельно рекомендую этот автоподъемник своими руками как самый прочный. Риск использования металла должен быть очень низким. Не забудьте дважды и трижды проверить, прежде чем использовать один из них, любая ошибка может быть фатальной.

Щелкните для получения дополнительной информации

4. Автомобильный подъемник за 80 долларов

Всего за 80 долларов вы можете приобрести этот автомобильный подъемник. Он сделан из дерева, он не такой высокий, как можно было бы ожидать, но такой высоты подойдет.Вы должны строить эту рампу только для автомобилей, которые могут по ней въехать. Автомобиль, который не может двигаться, не сможет выехать на эту рампу. За сборкой очень легко следить. Чтобы автомобиль мог подъехать к рампе, создатель сколотил части размером 2 x 4 дюйма вместе, чтобы образовать наклонный вход на рампу.

Учебное пособие даст вам представление о том, как построить свой, создатель расскажет о том, как ему удалось достичь желаемой высоты. Если хотите, можете повысить свой. Он также показывает, как ему удалось сделать рампу нескользящей.Я очень рекомендую этот проект специалистам по деревообработке, которые хотят построить дешевый автомобильный подъемник с нуля.

Щелкните для получения более подробной информации

5. Дополнительный подъемник для автомобильного домкрата

Во время исследования я нашел очень простой способ избавить вас от стресса, связанного с постройкой пандуса для вашего автомобиля. Поднять машину домкратом несложно, но не у всех есть деньги на покупку дорогого домкрата, который поднимет машину очень высоко. Используя обычный автомобильный домкрат, вы можете добавить к нему дополнительный подъем, используя древесину внизу.Думаю, это умная идея, которая понравится всем автовладельцам. У вас может быть два домкрата, один с дополнительным подъемником, а другой без.

Процесс изготовления автоподъемника своими руками начинается со сверления монтажных отверстий в дереве. Обязательно используйте для этого проекта очень твердую древесину. Следующим шагом в процессе изготовления является добавление базового блока. Последний шаг - добавление дерева большего размера в качестве опорной плиты. Использование больших деревянных досок в нижней части предотвращает раскачивание автомобиля с домкрата во время подъема. Я думаю, что это отличная идея, которую вы должны рассмотреть для своих нужд автомобильного подъемника.

Щелкните для получения более подробной информации

6. Самодельный домкрат для автомобиля

Во время исследования я нашел еще один удивительный проект, который вы можете попробовать. В этом уроке показано, как сделать самодельный домкрат для автомобиля с помощью пары инструментов и материалов, таких как металл, усиленные гайка и болт и многое другое. К сожалению, в руководстве нет подробного описания того, как сделать самодельный домкрат. Однако видео должно дать вам представление обо всем, что вам следует делать.

Я очень рекомендую этот учебник людям, разбирающимся в металлообработке. Сделать это должно быть легко. Поскольку этот самодельный домкрат для автомобиля сделан из металла, вам, возможно, не придется беспокоиться о том, что домкрат сломается при его проворачивании.

7. Недорогая автомобильная рампа «сделай сам»

Это руководство предназначено для людей, которые хотели бы немного приподнять свои автомобили, чтобы, возможно, заменить масло или проверить наличие утечек. Это руководство покажет вам, как построить легкий автомобильный пандус для подъема автомобиля.Для материалов понадобится 2 шт. Платы 2 ″ x6 ″ x4 ′. Процесс изготовления начинается с распиловки пиломатериалов, после распиловки их нужно будет сколотить гвоздями.

Как я уже сказал, это простая автомобильная рампа, которую каждый может сделать своими руками в кратчайшие сроки. Вы можете решить подняться выше, это полностью зависит от того, чего вы хотите.

Щелкните для получения более подробной информации

8. Самостоятельная 2-х секционная рампа для автомобиля

Один из крутых способов поднять автомобиль для ремонта или технического обслуживания - использовать пандус.Существует множество руководств, в которых показано, как строить пандусы, однако мы включаем в наш список только лучшие из лучших. Для этого проекта потребуется много материалов. Вам понадобится 2 шт .: 2 x 8 x 12 футов, 45+ 2-дюймовых строительных винта с покрытием, строительный клей и 1 шт .: 2 x 4 x 6. Вам нужно будет разрезать древесину на различные размеры, руководство расскажет вам, что делать.

Затем вам нужно сложить вырезанные части в стопку и прибить. Как работает эта рампа? В отличие от других пандусов, этот съёмный, вам нужно будет проехать до самого верха, а затем отсоединить штабель пандусов.Когда вы закончите работу над своим автомобилем, вы можете прикрепить штабель пандусов и выехать. Я считаю, что это фантастический проект. Это также очень легко сделать с использованием имеющихся в вашем распоряжении материалов и инструментов.

Щелкните для получения более подробной информации

9. Сборка домкрата для электромобиля

Вот еще один интересный проект, которым вы можете заняться в свободное время. Этот электрический ножничный автомобильный домкрат не так-то просто сделать, но, в конце концов, он того стоит. Для процесса изготовления вам понадобится мотор стеклоочистителя на 12 В постоянного тока для автомобиля, металлическая деталь и старый ножничный автомобильный домкрат.Для инструментов вам понадобится маркер, молоток, дрель и пара других предметов.

Создатель не объясняет подробно, как ему удалось это сделать, но видеоурок покажет вам все, что вам нужно знать. Процесс сборки начинается с проделывания отверстий в металлической детали для электродвигателя стеклоочистителя на 12 В постоянного тока. После вам нужно будет как-то подключить мотор к ножничному домкрату. Необходимо будет выполнить некоторую сварку, и для этого потребуются сварочные инструменты. Выполнив это руководство до конца, у вас будет потрясающий автомобильный домкрат с электрическими ножницами.

Автоподъемник своими руками? Наверное, не лучшая идея

Если вас интересует идея построить лифт своими руками, эта статья для вас. Есть два различных типа автоподъемников своими руками:

  • Сборные стальные подъемники, построенные с наилучшими намерениями.
  • Подъемники, в которых используется комбинация недорогих инструментов для поднятия автомобиля в воздух.

Давайте поговорим об обоих типах автомобильных подъемников, сделанных своими руками, и о том, почему стоит подходить к любому проекту с осторожностью.

Изготовление собственного стального автомобильного подъемника

Есть ли у вас некоторые знания и опыт в производстве стальных конструкций? Создание чего-то вроде автомобильного подъемника с нуля - заманчивая идея.Возьмите немного стали, изготовьте что-нибудь и сделайте небольшой автомобильный подъемник для личного пользования. Есть несколько примеров того, как люди строят собственные лифты таким образом, и вы можете найти фотографии и даже планы в Интернете.

Но вот что: когда речь идет о подъемниках для транспортных средств, безопасность и стоимость обычно связаны. Если вы построите недорогой стальной подъемник без достаточной прочности или устойчивости, он будет дешевым, но не очень безопасным. Если вы построите что-то с большим количеством дополнительной поддержки и отличной прочности, это будет стоить вам почти столько же, сколько новый лифт.И новый лифт будет:

  • Гарантированно безопасно поддерживать транспортное средство.
  • Ожидается, что прослужит какое-то время (или навсегда, если у вас есть Kwik-Lift).
  • Имеется гарантия.

Это не означает, что человек, обладающий достаточными навыками и временем, не может изготовить для себя отличный автомобильный подъемник. Просто хочу отметить, что, как производитель подъемников более 20 лет, , мы видели, как многие производители домашних гаражных подъемников приходят и уходят . Большинство вышедших из бизнеса лифтовых компаний предлагали следующие варианты:

. И дело не в том, что эти компании были однодневками при поддержке неопытных людей.Производители коммерческих лифтов известных брендов пытались предложить автомобильные подъемники для использования в домашних гаражах, и большинство из них потерпели неудачу. Даже сегодня известный производитель лифтов предлагает гидравлический лифт начального уровня, который, хотя и хорошо продвигается на рынке, имеет множество серьезных ограничений.

По сути, построить безопасный и простой в использовании стальной лифт за небольшие деньги сложно. Если вы намереваетесь построить что-то вроде Kwik-Lift, велики шансы, что в итоге вы получите подъемник, который будет стоить примерно столько же, сколько и наш продукт.Но без всех приятных мелких функций, которые делают наш подъемник таким простым в использовании.

Автоподъемники «сделай сам» с пандусами и опорами для колес

Изображение предоставлено: MyTurboDiesel

Другой тип подъемников «сделай сам» состоит из комбинации пандусов, опор для колес и опор. Есть пара плюсов:

  • Часто можно купить все необходимые пандусы и запчасти за несколько сотен долларов.
  • Если вы покупаете продукцию хорошего качества, вы можете быть уверены, что ваше транспортное средство безопасно в воздухе.

Однако есть пара минусов - время и высота подъема.

  • Время - Подъем автомобиля в воздух с помощью пандусов, подъемников и колесных опор (или колесных опор) может занять некоторое время. Похоже, это займет всего 15 минут, но многие люди говорят нам, что они могут потратить от 30 до 60 минут, просто подняв машину в воздух. Допустим, у вас есть только суббота, чтобы поработать над машиной. Если вам нужно потратить час или около того, просто поднимая и снимая машину с колесных стоянок, это значительно сокращает ваше время.Любой, кто проделал этот процесс более пары раз, скажет вам, что это утомительно.
  • Высота подъема - Большинство купленных в магазине колесных опор или пандусов поднимают автомобиль только примерно на 10 дюймов. Это может быть нормально для замены масла. Но если вы собираетесь заменить сцепление или стартер, подъем на 10 дюймов будет довольно тесным. Трудно даже использовать ходунку с подъемной силой всего в 10 дюймов. Некоторые люди строят башни из деревянных блоков, чтобы поднять машину выше, но деревянные блоки далеко не так безопасны, как сталь.

Подведение итогов

Если вам нужен автомобильный подъемник своими руками, вы, вероятно, можете купить несколько пандусов и колесных опор, чтобы поднять вашу машину с земли. Но на то, чтобы поднять и опустить вашу машину, потребуется много времени, и она не будет очень высоко в воздухе, когда вы закончите.

Если у вас есть опыт производства и все необходимые инструменты, вы можете построить собственный пандус. Но если вы потратите время на изготовление безопасной и устойчивой рампы, вы, вероятно, потратите много денег на сталь.И вы тоже потратите немало времени. Скорее всего, вы могли бы просто купить Kwik-Lift немного дороже и сэкономить много труда.

Каждый в Kwik-Lift - большой поклонник делать что-то сам. Вот почему все-таки был запущен Kwik-Lift. Но мы думаем, что автоподъемник своими руками - не лучшая идея. Есть некоторые компромиссы с точки зрения времени, денег и безопасности, которые, вероятно, того не стоят.

4 варианта автоподъемника для вашего домашнего гаража

Ищете автомобильный подъемник для домашнего гаража, кроме коммерческого двухстоечного или четырехстоечного гидравлического подъемника?

Тебе повезло.

Существуют более простые и менее сложные подъемники, которые предлагают многие из тех же возможностей.

Проблема с двухстоечными и четырехстоечными гидравлическими автомобильными подъемниками

В то время как многие автолюбители, работающие своими руками, говорят, что им нужен двухстоечный или четырехстоечный подъемник коммерческого класса, с этими модернизированными подъемниками возникает несколько проблем:

  • Для этих подъемников обычно требуется высокий потолок гаража . Если у вас есть гараж высотой 12 или 15 футов - отлично. В противном случае у вас либо возникнут проблемы с поднятием лифта в гараж, либо вам придется очень внимательно следить за тем, как высоко вы поднимаетесь.
  • Для этих подъемников обычно требуется гараж более широкий, чем средний . Дело не только в дополнительной высоте, но и в дополнительных нескольких футах ширины, которые необходимы этим лифтам для работы. Опять же, если у вас большой гараж или вы не против потерять парковочное место - не проблема.
  • Эти подъемники часто требуют специальной электропроводки и могут потребовать новой гаражной прокладки . Вызов электрика и заливка нового бетонного пола может потребоваться в зависимости от лифта, который вы покупаете, и ваших текущих характеристик гаража.Как правило, коммерческий двухстоечный подъемник следует размещать на железобетонной подушке толщиной 4 дюйма. Некоторые установщики рекомендуют толщину в 6 дюймов, только эта рекомендация имеет такое же отношение к местным строительным нормам, как и все остальное.
  • Эти лифты требуют технического обслуживания . И последнее, но не менее важное: покупка двухстоечного или четырехстоечного гидравлического подъемника означает регулярные осмотры подъемных тросов и периодическую замену тросов, частую смазку и (в идеале) подробные осмотры перед каждым использованием.Также существует вероятность отказов гидравлического оборудования, ремонт которых будет стоить значительных сумм. Конечно, все эти проблемы незначительны, если вы инвестируете в хороший подъемник ... но это еще одна вещь, о которой вам нужно беспокоиться.
  • Эти подъемники дорогие . Хорошее качество 2-х или 4-х постов стоит недешево. Хотя вы можете найти недорогие подъемники всего за 2000 долларов, есть причина для такой цены - чрезвычайно дешевые насосы, двигатели, гидравлика, более тонкий металл, меньшие опорные плиты и т. Д.Ты получаешь то, за что платишь!

Если у вас есть автомастерская, ценность гидравлического подъемника коммерческого класса очевидна. Если вы любите делать это своими руками, время от времени ищите способ поработать над своим автомобилем в стандартном домашнем гараже, то двухстоечный или четырехстоечный подъемник может быть не такой уж и хорошей идеей.

Если вы попадаете в эту последнюю группу, вам следует рассмотреть четыре опции.

Рампы для замены масла

Рампы для замены масла, через пользователя VWVortex.com StoicDude

Рампы для замены масла легкие и обычно изготавливаются из смолы.Они предназначены для обеспечения ограниченного доступа к нижней части двигателя вашего автомобиля с подъемом всего на несколько дюймов. Они отлично подходят для замены масла и других мелких работ, но не слишком полезны, если вам нужно выполнить капитальный ремонт. Они также не очень помогают с доступом к остальной части днища вашего автомобиля.

Плюсы : Низкая стоимость, легкий, простой в использовании

Минусы : Ограниченное использование; могут скользить по гладкому полу, когда вы ведете по ним машину

Подставки для домкратов

Подставки для домкратов через участника Flickr mtneer_man

Другой простой вариант: опоры для домкратов представляют собой прочные стальные опоры, которые могут поддерживать ваши автомобиль в воздухе.В «старые добрые времена» домкраты были единственным жизнеспособным вариантом, доступным самодельным механикам, ищущим способ поднять свой автомобиль в воздух. Сегодня домкраты однозначно не лучший вариант, доступный потребителю.

Плюсы : Низкая стоимость

Минусы : Проблемы с безопасностью встречаются слишком часто; ограниченное использование; своевременная установка (поиск правильных точек домкрата и достижение правильной высоты во всех 4 углах автомобиля)

Гидравлические подъемники начального уровня ножничного типа

Вы слышали или слышали об этих подъемниках начального уровня - у них есть умные имена, предлагают невероятную функциональность и обычно имеют какой-то ножничный подъемный механизм, основанный на недорогой гидравлике.

Хотя эти подъемники определенно классные, у них есть некоторые серьезные проблемы:

  • Для большинства этих подъемников ножничного типа требуется дорожный просвет 4 дюйма. Если у вас заниженный автомобиль - или просто автомобиль с низким дорожным просветом, например Corvette - вам может быть очень сложно установить один из этих подъемников ножничного типа под свой автомобиль
  • Большинство подъемников ножничного типа также испытывают трудности подъемные машины с длинной колесной базой. Это потому, что эти подъемники работают только между колесами, а более длинные автомобили (например, новый Dodge Challenger) часто слишком велики для этого ножничного подъемника.
  • Кроме того, поскольку большинство подъемников ножничного типа работают между передними и задними колесами, они не будут устойчивыми, если у вас есть автомобиль с большим смещением передней или задней нагрузки. Если вы проводите капитальный ремонт - например, замену двигателя или замену оси - ваш автомобиль может опрокинуться вперед или назад на одном из этих подъемников ножничного типа.
  • Ножничные подъемники обычно поднимают автомобиль в местах сварных швов, а не в определенных точках домкрата. В большинстве случаев это не проблема. Но если у вас есть более старый автомобиль без обозначенных точек домкрата по краям рамы, возможно, будет невозможно поднять его с помощью ножничного подъемника.
  • И последнее, но не менее важное: ножничные подъемники обычно не поднимают транспортное средство очень высоко в воздух . Поскольку подъемники ножничного типа поднимают автомобиль за раму, они обычно не могут создать больше 18-24 дюймов пространства под автомобилем. Этого достаточно, если вы быстро тормозите, но недостаточно места, чтобы опустить трансмиссию (или даже для комфортной работы, если у вас автомобиль с низким дорожным просветом). Никто не захочет работать с
    «кончик носа до рамы автомобиля», если в этом нет необходимости.

Кроме того, в этих лифтах начального уровня часто используются гидравлические системы самого дешевого качества.Они протекают, выходят из строя гораздо раньше, чем коммерческие лифты, и все же они стоят почти столько же, сколько настоящий коммерческий гидравлический лифт.

Плюсы : выглядят круто

Минусы : Не подходит для автомобилей с низким дорожным просветом, длинной колесной базой или значительным перекосом веса спереди / сзади; Лифт всего 18-24 дюйма; Не подходит для старых автомобилей, которые не являются цельными; Дешевая гидравлика, которая может протекать или выходить из строя

Kwik-Lift

A Kwik-Lift Premium Package

Очевидно, мы склоняемся в пользу Kwik-Lift.Тем не менее, мы думаем, что это лучше всего, кроме двух- или четырехстоечного коммерческого лифта. Kwik-Lift предлагает:

  • Практически универсальную совместимость, так как длину Kwik-Lift и расстояние между каждой стороной Kwik-Lift можно регулировать. Kwik-Lift отлично подходит для широкого спектра старых и новых автомобилей.
  • Поскольку Kwik-Lift поддерживает транспортное средство на шинах, а не на раме, нет никаких проблем с подъемом старых транспортных средств, у которых нет подвесных домкратов.
  • Превосходная высота подъема, большинство транспортных средств находятся на высоте от 26 до 28 дюймов над землей.Это примерно идеальная высота для использования с лизой.
  • Работает с автомобилями с очень низким дорожным просветом.
  • Пандусы из цельной стали просты в эксплуатации, не требуют сложного обслуживания и надежны с точки зрения безопасности. Покупатели Kwik-Lift сообщают, что безопасность Kwik-Lift не имеет себе равных.
  • Использование стандартного автомобильного домкрата на торце аппарели или на центральном подъемном мосту упрощает выполнение тормозных работ, замену ступицы колеса и т. Д.
  • Никакая гидравлика не выйдет из строя или навести беспорядок!
  • Kwik-Lift легко припарковать наверху
  • Kwik-Lift предлагает настоящую портативность - вы можете быстро снять подъемник и отложить его в сторону, и один человек может легко переместить все части самостоятельно
  • Kwik -Лифт изготавливается в США из американской стали

. Лучше всего то, что Kwik-Lift всегда сохраняет свою ценность. Если вы когда-нибудь решите перейти на подъемник с 2 или 4 стойками, вы легко сможете продать свой Kwik-Lift за хорошую часть того, что вы заплатили за него на Craigslist.Этого нельзя сказать о гидравлических лифтах начального уровня, поскольку люди (по понятным причинам) не решаются покупать бывшую в употреблении гидравлику.

Плюсы : Работает практически с любым транспортным средством, даже с автомобилями с очень низким дорожным просветом; Предлагает от 26 до 28 ″ лифта; Ни гидравлики, ни электричества, ни сложностей; Безопасная и прочная конструкция; Истинная портативность; Паркуйтесь наверху

Минусы : Нет «причудливой» гидравлики

Подводя итоги

Если у вас нет места для двухстоечного или четырехстоечного подъемника - или если вы просто не хотите возиться с большой подъемник для коммерческого транспорта - альтернатив масса.Просто убедитесь, что понимаете ограничения каждого варианта подъемника.

Автоподъемник за 80 долларов США

ВОССТАНОВЛЕНИЕ АВТОМОБИЛЯ КАК

Джим Ханиуэлл был любителем автомобилей с юности, но последние 20 лет стали свидетелями его наибольшего энтузиазма в отношении своего хобби. Он купил и продал много автомобилей, но сохранил свой фаворит, который он приобрел 16 лет назад, кабриолет Jaguar E-Type 1974 года. Помимо серьезного технического обслуживания своего E-Type, он провел тщательную реставрацию его и кабриолета Corvette 1958 года.Джим уехал в винную страну в северной Калифорнии в 2000 году, где проводит время, путешествуя на своем E-Type.

Действительно! В нем нет домкратов, которые могли бы сдвинуться с места во время работы. Вам не нужно перемещать тяжелое оборудование туда-сюда, туда-сюда. Он прочный, эффективный, легкий в изготовлении и легко снимается. Пандус сделан из дерева и поднимает вашу машину достаточно высоко, чтобы вы могли забраться под нее и выполнить многие задачи, которые вы не смогли бы выполнить без нее.

У моего кабриолета Jaguar E-Type 1974 года клиренс всего 3 дюйма, что делает любую работу под ним в лучшем случае обременительной.Я мог бы купить короткие стальные пандусы, чтобы по ним подъехать, но они иногда соскальзывают, и их нужно где-то хранить. Они недостаточно высоки и не усиливают оба конца автомобиля одновременно. Я подумал о том, чтобы арендовать какое-то время на подъемнике в профессиональном гараже, но работать будет для кого-то другого, а не для меня, и, вероятно, в необычные часы. Затем нужно заплатить механику.

Я недавно переехал, оставив после себя красивый гараж с гидравлическим подъемником, который поднимал машину на 44 дюйма.В моем новом гараже у меня меньше места, и, поскольку я сейчас на пенсии и трачу меньше времени на восстановление и техническое обслуживание авто, я решил не покупать и не устанавливать еще один подъемник. У меня все еще есть случайная потребность попасть под мой E-Type, и я не хочу, чтобы кто-то другой занимался его техническим обслуживанием, а я уже знаю, как это делать.

Простая конструкция рампы.


Итак, я построил два деревянных пандуса, которые позволили бы поднять машину достаточно высоко для текущего обслуживания. Фундамент рампы состоит из блоков размером 6 дюймов на 6 дюймов, девять дюймов в длину, установленных поперек 10-дюймовых досок, которые они поддерживают.Доски размером 2 x 10 дюймов имеют длину девять футов, что достаточно для того, чтобы на каждом конце был нанесен полный отпечаток шины. Я сделал пандусы как можно короче, потому что место в моем гараже несколько ограничено. В качестве крепежа я использовал шурупы для гипсокартона размером 2 1/2 дюйма, чтобы при необходимости можно было легко демонтировать пандусы.

Чтобы подъехать к пандусу, я прибил куски 2 "x 4" вместе, чтобы образовать наклонный вход в пандус.

Пандусы.


Поразмыслив, я решил, что, хотя мой первоначальный план использования единственной доски позволит мне залезть под машину, мне нужно больше зазора под передней частью.Так что я добавил еще две доски, каждую укороченную, и ступил, поднимая машину по мере продвижения вперед. Это дало мне дополнительные три дюйма высоты внизу к существующим семи дюймам. Я подумал, что этого было достаточно.

Дополнительные доски не только добавили прочности, но и дали мне желаемую высоту.


Так и было. Чтобы пандусы не соскальзывали (если вы попытаетесь заехать на них без якоря, вы просто толкните их вперед), я использовал Liquid Nails под каждым из блоков размером 6 x 6 дюймов.Как только он застыл, у меня не было проблем со скольжением.

Моими первыми задачами были снять выхлопную систему, заменить бублики в шарнирах, затянуть все гайки и болты, соединяющие их с водосточными трубами, заменить масло и фильтр и затянуть все болты поддона коробки передач (утечка на выхлопную трубу трубы создавали неприятное количество дыма каждый раз, когда я водил машину). Я хотел снова накрыть выхлопную трубу тепловой пленкой (чтобы отвести тепло из выхлопной трубы и сохранить прохладу внутри автомобиля) и покрасить пленку, чтобы масла не собирались на ней (и не курили).

Вуаля! Я легко справлялся со всеми поставленными задачами под машиной. Стоимость подъема машины достаточно высока была минимальной, и я могу выполнять работу в собственном гараже в свободное время. Liquid Nails делает два пандуса постоянными, но их можно легко сломать с помощью молотка.

Однако одна трудность все еще существует. Поскольку я сделал их постоянными, мне приходится парковаться на них все время. Подняться на пандус не проблема, просто немного сложно. Пандусы по конструкции несколько узкие, не намного шире шин.Увидеть, куда мне двигаться, когда я двигаюсь вперед, - трудная часть, поэтому я купил квадратное зеркало в три фута и поставил его сбоку рядом с передним левым пандусом, чтобы я мог видеть движение левого переднего колеса на пандус и его движение вперед. Работает нормально. Вы можете использовать доски размером 2 x 12 дюймов, что дает больше места для ошибки, но я выбрал более узкие доски, чтобы увеличить ширину доступа под автомобилем.

Резиновый маркер колесной базы


Я купил маркер с резиновым колесом у J.К. Уитни, чтобы взобраться на переднюю часть рампы. Я могу видеть переднюю кромку рампы с помощью зеркала, но я также хотел «почувствовать» переднюю кромку. Вы также можете построить там небольшую «перебегающую» секцию пандуса, которую можно будет удалить, как только вы правильно припаркуетесь.

Это простой и недорогой проект, который легко выполняется за несколько часов и стоит затраченных усилий.

data-matched-content-ui-type = "image_card_stacked" data-matched-content-rows-num = "3" data-matched-content-columns-num = "1" data-ad-format = "autorelaxed">

Лучшие автоподъемники для домашних гаражей в 2021 году

Когда дело доходит до автомобилей, у некоторых людей простые отношения между водителем и автомобилем.Другие придерживаются гораздо более глубокого взгляда на машину как на дом вдали от дома, средство передвижения или даже как друга. Владелец автомобиля может быть его водителем, врачом, смотрителем и механиком.

Те из нас, у кого такие отношения, любят работать над нашими автомобилями - будь то залезть под шасси или открыть капот. Однако последнее намного проще и безопаснее, чем первое. Когда мы поднимаем наши машины, чтобы взглянуть на то, что находится под ними, мы не можем позволить себе поломку оборудования или несчастные случаи.

К счастью, автомобильный подъемник для дома намного более устойчив и безопасен, чем традиционный домкрат. Это также дает вам лучшую точку зрения при работе с автомобилем, дает вам больше места в гараже и даже служит парковочным подъемником для снятия давления с шин во время длительного хранения. Но что нужно искать в автоподъемнике для дома? Как узнать, что вы нашли нужный?

Вот некоторые из лучших автомобильных подъемников для домашних гаражей, основанные на мнениях экспертов и удовлетворенности клиентов.Мы учли такие соображения, как максимальная высота, грузоподъемность, из чего изготовлен подъемный рычаг, есть ли у подъемника адаптер для грузовика и многое другое. И не забудьте потом прочитать профессиональные советы по выбору правильного автоподъемника и правильной установке, потому что вам обязательно нужно знать такие факторы, как высота потолка, место в гараже (небольшой гараж требует внимания) и многое другое.

Готовы? Возьмите поддон для сбора капель и окунитесь в лучшие автомобильные подъемники для вашего домашнего гаража, которые мы периодически обновляем.

Подробнее: Лучшие обогреватели для гаражей в 2021 году

QuickJack

То, что вам нравится работать над своей машиной в гараже, не означает, что это единственное место, где вы когда-либо хотели бы это делать.Может быть, вы хотите узнать мнение друга, поэтому было бы удобно поднять вашу машину у них.

Для подобных ситуаций QuickJack BL-5000SLX - элегантное решение. Настоящий портативный автомобильный подъемник BL-5000SLX весит 215 фунтов, но может поднять до 5000 фунтов. Высота подъема 17,5 дюймов ниже, чем у других моделей из этого списка, но обеспечивает легкий доступ из горизонтального положения.

Низкая цена переносного подъемника BL-5000SLX также делает его лучшим выбором для домашних гаражных автомобильных подъемников.При цене 1050 долларов это самая дешевая модель в списке, но если вам не нужен высокий клиренс, и вы хотите, чтобы вам было легче брать с собой автомобильный подъемник, это может быть лучшим выбором для вас. А если вам нужен подъемник с немного большей мускулатурой, QuickJack также выпускает BL-7000SLX с грузоподъемностью 7000 фунтов.

APlusLift

Если вы водите обычный седан, скорее всего, вам не нужно слишком беспокоиться о грузоподъемности вашего автомобильного подъемника.Однако, если вы водите большой грузовик или внедорожник, вам придется начать учитывать вес вашего автомобиля в сравнении с грузоподъемностью автоподъемника - ставить автомобиль на подъемник, который недостаточно силен, чтобы выдержать его, на самом деле не является проблемой. отличная идея.

Двухстоечный подъемник APlusLift HW-10KOH - отличный выбор, если у вас тяжелый автомобиль, поскольку он имеет максимальную грузоподъемность 10 000 фунтов. Вы сможете поднять свой типичный Chevy Silverado, пикапы Ford F-серии и большие внедорожники.

Эта модель является самым продаваемым автомобильным подъемником на Amazon.Довольные клиенты сообщают о неизменной простоте использования и поддержке специальной группы обслуживания клиентов.

Триумф

Как и лучший четырехстоечный подъемник, лучший двухстоечный подъемник также является моделью Triumph от National Auto Tools.В данном случае это Triumph NT-9FP, который имеет двухступенчатые и трехступенчатые подъемные рычаги, которые работают как с симметричным подъемом, так и с асимметричным подъемом, в зависимости от ваших потребностей и предпочтений в ремонте автомобилей.

Автомобильный подъемник Triumph NT-9FP может оставить до 72 дюймов свободного пространства под вашим автомобилем, но если ваш гараж не выдержит такую ​​высоту, это не проблема. Существуют различные положения защелок, которые позволят вам поднять автомобиль на разные уровни, обеспечивая настраиваемый опыт работы с автомобилем.

Как и NSS-8, Triumph NT-9FP является лидером продаж на Amazon со средним рейтингом 4,6 звезды из 5. К числу наиболее часто упоминаемых плюсов довольных клиентов относятся надежность продукта и справедливость покупателя. цена.

BendPak

Как следует из названия, ножничные подъемники поднимают автомобили, открываясь в форме ножниц.Это дает вам некоторый доступ к шасси автомобиля (количество зависит от конкретного подъемника), но также ограничивает пространство для хранения под ним. Например, просто из-за формы вы никогда не сможете припарковать другой автомобиль под ножничным подъемником.

Тем не менее, ножничные подъемники по-прежнему надежны и могут быть отличным выбором в зависимости от ваших потребностей. BendPak MD-6XP - один из лучших на рынке, с грузоподъемностью 6000 фунтов, который может поднять большинство легковых и легких грузовиков. Транспортные средства можно поднять на высоту 48 дюймов, поэтому в наклонном положении все еще будет место, чтобы попасть под них.

Технически этот подъемник Bendpak портативный, но, поскольку он весит 960 фунтов, не ожидайте, что пара приятелей поможет вам бросить его в багажник. Вам нужно будет буксировать его, если вы хотите доставить его из точки A в точку B. С другой стороны, это означает, что традиционная установка не является проблемой.

BendPak

BendPak XPR-10AXLS - двухстоечный подъемник с грузоподъемностью 10 000 фунтов и большим подъемным просветом, чем у многих его конкурентов.В частности, XPR-10AXLS может поднять автомобиль на 75 дюймов над землей, что означает, что более высокие механики (как профессиональные, так и домашние) могут с комфортом работать на своих автомобилях.

Подъемник XPR-10AXLS Bendpak также имеет более сложный подъемный механизм, чем многие другие доступные модели. В нем используются цилиндры с прямым приводом, а не подъемные цепи и винты, которые компания BendPak рекламирует как обеспечивающие более плавный и надежный подъем, сводя к минимуму вероятность утечки жидкости из гидравлического цилиндра.

Важное примечание: несмотря на то, что у этого подъемника самый высокий клиренс, это все же двухстоечный подъемник, и по соображениям безопасности автомобили не следует парковать под двухстоечными подъемниками, пока они поднимают другие транспортные средства.

Сравнение лучших автоподъемников для домашних гаражей


Марка Модель Тип подъемника Максимальная вместимость Цена
Лучший автомобильный подъемник в целом / Лучший четырехстоечный автомобильный подъемник Триумф НСС-8 Четыре поста 8000 фунтов 2 645 долларов США
Лучший автомобильный подъемник за свои деньги / Лучший портативный автомобильный подъемник QuickJack BL-5000SLX Портативный 5000 фунтов 1 416 долл. США
Лучший автомобильный подъемник для тяжелых условий эксплуатации APlusLift HW-10KOH Два поста 10 000 фунтов 2299 долл. США
Лучший двухстоечный автоподъемник Триумф NT-9FP Два поста 9000 фунтов 1 995 долл. США
Ножничный подъемник Best BendPak MD-6XP Ножницы 6000 фунтов 2 530 долл. США
Самый высокий автомобильный подъемник BendPak XPR-10AXLS Два поста 10 000 фунтов 4 685 долл. США

Какой тип подъемника для дома лучше всего подходит?

BendPak Триумф

Когда дело доходит до гаражного автоподъемника для жилых помещений, которым легко пользоваться и который хорошо работает независимо от того, храните ли вы машину или работаете с ней, Triumph NSS-8 трудно превзойти.Этот четырехстоечный гаражный подъемник имеет грузоподъемность 8000 фунтов, а также высоту подъема 72 дюйма, что означает, что вы можете безопасно и легко припарковать автомобиль стандартного размера под поднимаемым транспортным средством.

Triumph NSS-8 поставляется с аксессуарами, которые делают его использование более удобным. Например, у него есть набор колесиков, чтобы его можно было катать по гаражу, а также поддоны для сбора капель, которые не позволяют жидкости стекать с поднятого транспортного средства на то, что хранится под ним. Наконец, есть лоток для домкрата, который позволяет домкрату поднимать один конец автомобиля.

Triumph NSS-8 в настоящее время входит в десятку самых продаваемых автомобильных подъемников на Amazon со средним рейтингом 4,6 звезды из 5. Удовлетворенные клиенты отметили надежность продукта и простоту установки в качестве аргументов. .

Как выбрать подходящий автомобильный подъемник для домашнего гаража

Хотя существует множество различных типов автомобильных подъемников, три из самых распространенных - это четырехстоечные подъемники, двухстоечные подъемники и ножничные подъемники.Эти названия относятся к форме подъемников, каждый из которых обладает определенными характеристиками, которые могут сделать или не сделать его правильным выбором для вас.

Все три типа автоподъемников имеют либо плоскую металлическую плоскость, либо рычаги, на которые вы едете, а затем припарковываете свой автомобиль, прежде чем его поднимут. В четырехстоечном подъемнике четыре гидравлических стойки, расположенные по углам плоскостей, поднимают ваш автомобиль. В двухстоечном подъемнике гидравлические стойки расположены по обе стороны от плоскости или рук. Наконец, в ножничном подъемнике подъемное устройство состоит из перекрещенных стержней под плоскостями.

Опять же, у каждого стиля лифта есть свои плюсы и минусы. Ножничные подъемники, как правило, занимают наименьшее количество места, но поскольку подъемный механизм находится непосредственно под тем местом, где стоит автомобиль, вы не можете припарковать под ним другую машину, и ваш доступ к шасси ограничен. Некоторые двухстоечные подъемники могут вместить под собой транспортные средства с точки зрения пространства, но их не следует использовать для этого. Наконец, четырехстоечные подъемники являются самыми прочными и могут легко и безопасно предоставить дополнительное парковочное место, но обычно они самые дорогие.

Ножничные подъемники - это более компактный автомобильный подъемник, но о парковке под ним другого транспортного средства не может быть и речи.

BendPak

«Ножничные подъемники [становятся] более компактными в нижнем положении, но иногда могут быть помехой при работе под автомобилем», - говорит Джон Веласкес, владелец Autobahn Auto Service в Сент-Чарльзе, штат Иллинойс. Веласкес имеет более чем 18-летний опыт работы в автомобильной мастерской, обслуживании и ремонте.«Многие домашние ножничные подъемники больше подходят людям, которые хотят поменять колеса на своей машине для гонок SCCA и т. Д. Они не предназначены для основной работы с автомобилем дома. Это потому, что многие из них поддерживают машину в странных местах, заставляя ходовая часть не так доступна. Лучше всего двухстоечный подъемник с двумя или четырьмя стойками. Четырехстоечный подъемник лучше подходит для больших / тяжелых транспортных средств, но двухстоечный подъемник более чем достаточно, и это то, что используют большинство коммерческих магазинов ».

Энди Кинг, управляющий директор и основатель Jamjar.com, согласен. Jamjar - это британский веб-сервис, посвященный сравнениям при покупке автомобилей, который помогает потребителям с 1997 года. «Если самое дальнее, что вы собираетесь сделать, это просто поменять колеса и тормоза, подойдет невысокий ножничный подъемник. . Они часто меньше по размеру и не достигают такой высоты, как обычный четырехстоечный подъемник, но все же могут нести около 4,5 тонн в зависимости от марки и модели. Они довольно безопасны и имеют немного меньший фактор риска из-за более короткий подъемник.

«Если вы планируете много работать с днищем [] вашего автомобиля, и вам нужно больше места [для] частей и движения, я бы порекомендовал двух- или четырехстоечный подъемник.Это поможет обезопасить вас, предложит гораздо больше места на полу и поднимет вашу машину выше, чем ножничный подъемник. Это означает, что вы можете стоять и работать под автомобилем, а не лежать ».

Подъем автомобиля в воздух помогает значительно упростить многие ремонтные работы.

QuickJack

Конструкция конкретных лифтов также может лишить вас способности выполнять определенные задачи. Например, подъемники, разработанные специально для парковки, часто не обеспечивают доступа к шасси автомобиля, а это означает, что вы не сможете использовать эти подъемники для обслуживания автомобиля.Кроме того, если напряжение вызывает беспокойство, вы можете выбрать четырехстоечный подъемник. Согласно JMC Equipment, большинству четырехстоечных подъемников требуется только 115-вольтовый источник питания для гидравлической системы, тогда как двухстоечным подъемникам обычно требуется 220 вольт для их гидравлического насоса.

У некоторых клиентов возникают вопросы по поводу размеров рычагов, которые используются в подъемниках, а именно: лучше ли руки большего размера? По правде говоря, размер рук не имеет значения - важен только номинальный вес. «Подъемные рычаги должны быть регулируемыми, чтобы соответствовать большому количеству автомобилей и грузовиков разного размера», - говорит Ричард Рейна, директор по обучению продукции CARiD.Рейна проработала более 30 лет в автомобильной промышленности, занимаясь проектированием, механикой и продажами. «Размер стрелок не является критическим фактором, а скорее это номинальная масса подъемника».

«Мощность, вырабатываемая лифтом, будет учитывать, насколько тяжелы его собственные части», - добавляет Кинг. «Итак, если у вас есть два лифта, и оба могут выдержать, например, 4,5 тонны, то только потому, что у одного подъемные рычаги больше, не означает, что он может поднимать меньше - они оба могут поднимать дополнительные 4,5 тонны».

Важен не размер подъемных рычагов, а номинальная масса подъемника.

BendPak

Очевидно, что главный вопрос, который возникает у многих пользователей, когда дело касается автоподъемников, - это безопасность: если машина упадет, это никому не пойдет на пользу. Реальность такова, что если лифт сертифицирован как безопасный и вы используете его должным образом, то риск, который никогда не устраняется, сводится к минимуму. Любой сертифицированный подъемник предназначен для безопасной поддержки транспортного средства в данном диапазоне веса, хотя особенности того, как он это делает, зависят от конструкции.

Просто исходя из формы, четырехстоечные подъемники с меньшей вероятностью увидят опрокидывание транспортного средства, чем двухстоечные или одностоечные подъемники (как следует из названия, они используют один гидравлический подъемник для подъема автомобиля), но эти несчастные случаи почти всегда происходят из-за ошибки пользователя. «При прочих равных условиях четырехстоечный подъемник безопаснее двухстоечного подъемника; он прочнее и безопаснее и является лучшим выбором, если подъемник используется для хранения, а не только для подъема», - говорит Рейна. «Автомобиль, хранящийся на четырехстоечном подъемнике, может быть безопаснее хранить в течение длительного времени, чем двухстоечный подъемник."

Независимо от того, какой у вас подъемник, вы обязаны убедиться, что он сертифицирован и что вы используете его в соответствии с инструкциями производителя.

Если вам нужен гаражный подъемник для более длительного хранения автомобилей периодов, список из четырех постов - самый безопасный выбор. BendPak

Установка автомобильного подъемника

Безопасность вашего подъемника зависит не только от самого подъемника и того, как вы его используете - правильная установка в вашем домашнем гараже также является огромным фактором.Когда дело доходит до такого большого и мощного оборудования, как автомобильный подъемник, безопасная установка определяется несколькими факторами.

Один из основных вопросов, который возникает у людей при установке гаражного автомобильного подъемника, - это сколько свободного пространства им нужно - другими словами, какой высоты должен быть потолок гаража? Как и во всем остальном, ответ зависит от ваших потребностей и личной ситуации. Но это хорошо. Как объясняет North American Auto Equipment, нам очень редко удается выбирать технические характеристики наших гаражей, поэтому знание того, что существует множество лифтов, способных удовлетворить ваши ограничения, утешительно.Конечно, у вас может не быть места для четырехстоечного лифта, под которым вы можете припарковать другую машину, но вы все равно можете получить лифт, который предлагает нам множество преимуществ, даже если у вас есть небольшой гараж.

Высота потолка и целостность бетона - это несколько важных факторов, которые следует учитывать при установке домашнего гаражного автомобильного подъемника.

APlusLift

Примечание: если у вас ограниченное пространство в гараже, вы можете подумать об установке лифта на подъездной дорожке или в другом месте на открытом воздухе.Это не рекомендуется, так как ваш лифт будет подвергаться воздействию температур и погодных условий, для которых он не предназначен. Гарантия на некоторые подъемники будет аннулирована, если они будут установлены снаружи.

Еще одна важная проблема при установке автомобильного подъемника - целостность бетона под ним. Хотя подъемник на 1500 фунтов может показаться не очень тяжелым по сравнению с грузовиком на 10000 фунтов, который он будет удерживать, вес будет распределяться по-другому (и не будет сбалансирован на мягких шинах).По этой причине рекомендуется установить подъемник на прочную бетонную поверхность - и если у вас его нет в гараже, вам нужно будет его залить.

Eagle Equipment предлагает использовать только армированный бетон на 3000 фунтов на квадратный дюйм и допускать минимальную толщину 4 дюйма для лифтов грузоподъемностью до 10 000 фунтов, в то время как допускает не менее 6 дюймов для лифтов грузоподъемностью до 15 000 фунтов. Между тем, Bendpak предлагает более подробную таблицу, относящуюся конкретно к собственной продукции компании. Какой бы продукт вы в конечном итоге ни купили, вы должны следовать конкретным основополагающим советам производителя.

BendPak сообщает, что типичная стоимость профессиональной установки подъемника для гаражных автомобилей составляет от 500 до 10 000 долларов, в зависимости от типа.

BendPak

Сам процесс установки будет зависеть от того, какой домашний гаражный лифт вы приобретете (не считая переносных). Однако, независимо от типа, вы должны убедиться, что работа выполнена правильно из соображений безопасности, а это означает, что настоятельно рекомендуется, чтобы у вас был профессиональный монтаж подъемника.По словам Бендпака, средняя цена установки двухстоечного подъемника составляет 500 долларов, а цена четырехстоечного подъемника - 1000 долларов. Установка лифта в землю - что является опцией для некоторых моделей - обходится гораздо дороже, до 10 000 долларов.

Каждый лифт будет иметь свои собственные инструкции по установке, но работа обычно заключается в сборке самого лифта, а также его установке в цементный фундамент. Опять же, это сложные и ответственные задачи, которые может лучше выполнить профессионал - они не только смогут более безопасно выполнить установку, но и их работа гарантирует, что устройство с меньшей вероятностью столкнется с опасными проблемами во время использования.

С переносным автомобильным подъемником вам не придется беспокоиться о возможных дополнительных затратах на профессиональную установку.

QuickJack

Пять вещей, которые вам нужно знать, прежде чем покупать и использовать домашний гаражный автоподъемник

  • Почему вы думаете о покупке автоподъемника для своего гаража? Такие факторы, как желание парковать автомобили друг на друге или желание облегчить доступ к шасси вашего автомобиля, в конечном итоге повлияют на то, какой подъемник вам нужен.
  • Какой автоподъемник вам нужен? Опять же, причины для покупки подъемника укажут вам определенное направление, но такие критерии, как стоимость и грузоподъемность, также помогут вам выбрать между четырехстоечным подъемником, двухстоечным подъемником, ножничным подъемником или совершенно другим типом. .
  • Может ли пол вашего гаража вместить автомобильный лифт? Проверьте (или обратитесь к специалисту), чтобы убедиться, что пол вашего гаража состоит из достаточно прочного бетона толщиной 3000 фунтов на квадратный дюйм, чтобы выдержать выбранный вами лифт.Если этого не произойдет, вам нужно будет залить новый бетон.
  • Кто будет устанавливать гаражный подъемник у вас дома? Настоятельно рекомендуется, чтобы эту работу выполнял опытный профессионал, поскольку это может быть сложно и опасно. Найдите специалиста по установке, которому вы доверяете - с опытом установки автомобильных подъемников.
  • Наконец, и самое главное, какие инструкции по эксплуатации связаны с вашим автомобильным подъемником? Обязательно ознакомьтесь со всеми из них, чтобы минимизировать риск материального ущерба или травм.

Написано Скоттом Фридом для Roadshow.

Садитесь за руль и узнавайте последние новости об автомобилях и обзоры, которые отправляются вам на почту два раза в неделю.

Еще для автолюбителей

10 лучших домашних гаражных автоподъемников {обзоры 2021 года + руководство для покупателей}

(последнее обновление 1-8-2021)

Автомобильный подъемник - незаменимый элемент любого домашнего гаража, а также жизненно важный элемент оборудования в профессиональной мастерской.Предоставляя вам возможность безопасно получить доступ к нижней части вашего автомобиля, автомобильный подъемник позволяет вам выполнять множество работ в собственном гараже.

Уход за автомобилем может продлить срок его службы и улучшить его характеристики, что в долгосрочной перспективе снижает эксплуатационные расходы. Независимо от того, являетесь ли вы механиком-любителем, профессионалом или просто увлеченным автовладельцем, наличие домашнего автоподъемника может значительно упростить обслуживание и обслуживание вашего автомобиля.

Конечно, выбрать подходящий лифт для дома не всегда легко.При таком большом внимании легко сбиться с пути. Чтобы упростить задачу, мы изучили среднестатистические отзывы реальных клиентов, чтобы определить лучшие автомобильные подъемники 2020 года. Если вы ищете новый автомобильный подъемник для дома, это руководство поможет вам найти хороший. Ниже мы рассмотрим как двухстоечные гаражные автомобильные подъемники, так и четырехстоечные подъемники.

Без лишних слов, 10 лучших автоподъемников:

Приведенный ниже список «рейтингов» основан на отзывах потребителей.

  1. APlusLift HW-10KBP 10,000LB Автомобильный подъемник с двумя опорами для пола с двумя опорами

Выбор редактора №1 на основе цены, емкости и отзывов потребителей.

APlusLift HW-10KBP с максимальной грузоподъемностью 10 000 фунтов и высотой подъема 6 футов 9 дюймов идеально подходит для больших транспортных средств. Адаптеры для грузовиков обеспечивают универсальность, в то время как автоматические фиксаторы для рук обеспечивают дополнительную безопасность. Поскольку подъемная конструкция и гидравлическая система сертифицированы CE, вы можете быть уверены, что этот двухстоечный подъемник будет безопасно работать в вашем гараже или мастерской.

Имея примерно 113 4/5 дюйма в высоту и 134 4/5 дюйма в ширину, эта модель APlusLift не является самым маленьким двухстоечным автомобильным подъемником. Однако, если вы ищете максимальную емкость и функциональность, это, безусловно, отвечает вашим требованиям.

  1. XK USA L1000 10,000LBS 2 Post Lift Car Подъем тележки автоматический

Гаражный автоподъемник XK USA L1000, работающий от 220 вольт с двигателем мощностью 3 л.с., представляет собой впечатляющее оборудование. Помимо резиновой защиты двери, он оснащен самосмазывающимся слайдером из сверхвысокомолекулярного нейлона, который обеспечивает плавное перемещение вверх и вниз.

Он имеет грузоподъемность 10 000 фунтов, общую высоту 111 1/4 дюйма и ширину 133 1/4 дюйма. Кроме того, он предлагает максимальную высоту подъема 78-5 / 32 дюйма и ширину проезда 100 дюймов. XK USA L1000 способен поднять или опустить ваш автомобиль всего за 20-60 секунд и быстро поднимет практически любой автомобиль или грузовик. Это один из наших любимых домашних гаражных подъемников в нашем списке.

  1. Двухстоечный автоподъемник L1200 Грузоподъемность 12000 фунтов Автомобильный подъемник 110 В

Если вы ищете что-то с большей емкостью, эта модель с двумя опорами от XK может быть именно тем, что вам нужно.Увеличенная грузоподъемность в 12 000 фунтов дает вам возможность поднимать более тяжелые автомобили, а общая высота примерно 115 дюймов и ширина 154 дюйма делают его достаточно компактным для использования в небольших гаражах.

Предлагая минимальную высоту подъема 4,33 дюйма и максимальную высоту подъема 76,77 дюйма, двухстоечный автоподъемник L1200 обеспечивает большую гибкость при обслуживании или ремонте ваших автомобилей.

  1. TRIUMPH NT-15 15000Lbs Двухстоечный подъемник для плиты пола

Обладая ошеломляющей грузоподъемностью 15 000 фунтов, TRIUMPH NT-15 может справиться практически со всем, что вы на него бросаете.Высота подъема 72 дюйма и высота опускания 7 дюймов дают вам достаточно простора для доступа к любой части автомобиля, а габаритные размеры устройства делают его максимально компактным. TRIUMPH NT-15 имеет высоту около 120 дюймов и ширину 142 дюйма. Это отличный вариант, если вы хотите разместить подъемник с высокой максимальной грузоподъемностью в небольшом пространстве.

  1. TRIUMPH NTO-10A Двухстоечный напольный подъемник на 10000 фунтов

TRIUMPH NTO-10A, разработанный для обеспечения легкого доступа к любой части вашего автомобиля, упрощает выполнение работ по техническому обслуживанию.У вас будет максимальная грузоподъемность 10 000 фунтов с этой моделью Clear Floor, и вы сможете поднять свой автомобиль на максимальную высоту всего за 40 секунд.

Его габаритные размеры 145 дюймов в высоту и 133 дюйма в ширину. Хотя это не самый маленький двухстоечный автомобильный подъемник, он отличается четкой конструкцией пола. Хотя вам понадобится гараж с достаточной высотой, чтобы облегчить выполнение дополнительных спецификаций, вы будете вознаграждены более легким доступом к вашему автомобилю, если выберете TRIUMPH NTO-10A.

  1. Mayflower Blacksmith Base Plate Двухстоечный автомобильный подъемник 9000 фунтов

Автоподъемник Mayflower Blacksmith имеет максимальную высоту подъема 75 дюймов или 81 дюйм, если вы используете прилагаемые адаптеры для грузовиков.В сочетании с максимальной грузоподъемностью 9000 фунтов этот надежный двухстоечный автомобильный подъемник подходит для большинства домашних гаражей.

Имеет 18 встроенных положений запирания и двойной двухточечный замок безопасности, поэтому вы можете быть уверены, что гаражный подъемник Mayflower Blacksmith позволит вам безопасно работать с вашим автомобилем или грузовиком. Габаритные размеры составляют 111 дюймов в высоту и 132 дюйма в ширину, поэтому он идеально подходит для небольших помещений. Благодаря ширине захвата 98 дюймов он предлагает множество возможностей для самых разных транспортных средств.

  1. Портативный малоэтажный автомобильный подъемник BendPak - 6000 фунтов. Вместимость

Если вам нужен портативный автомобильный подъемник с повышенной универсальностью, гаражный подъемник BendPak - отличный вариант. Хотя максимальная грузоподъемность составляет всего 6 000 фунтов, для большинства пользователей, которым нужен портативный подъемник для домашнего использования, этого будет более чем достаточно.

Портативный малоэтажный автомобильный подъемник Bendpak оснащен автоматической системой безопасности без помощи рук, которая блокирует автомобиль на трех разных высотах.При использовании прилагаемых подъемных блоков он обеспечивает высоту подъема 29 дюймов и может складываться всего до 4 дюймов, когда не используется. Этот автомобильный подъемник ножничного типа имеет габаритную ширину всего 70 дюймов и компактную габаритную длину 82 дюйма.

  1. Dannmar MaxJax Portable 6000 фунтов. грузоподъемность Переносной двухстоечный подъемник

Предлагая максимальную высоту подъема 45–48 дюймов, Dannmar MaxJax идеален, если вам нужен портативный автомобильный подъемник с небольшой дополнительной высотой. Двухопорная конструкция обеспечивает легкий доступ к любой части автомобиля, а портативность устройства обеспечивает дополнительную универсальность.

Общая высота 89 дюймов гарантирует, что Dannmar MaxJax может использоваться в большинстве гаражных условий, в то время как грузоподъемность 6000 фунтов и время подъема 30 секунд означают, что вы можете быстро выполнять работы по обслуживанию своих автомобилей.

  1. Двухстоечный асимметричный автомобильный подъемник двойной ширины BendPak - 10000 фунтов. Вместимость

Двухстоечный асимметричный автомобильный подъемник с двумя опорами Bendpak, оснащенный поворотной стойкой на 30 градусов, обеспечивает более легкий доступ к вашему автомобилю, чем когда-либо прежде.Этот революционный дизайн позволяет получить доступ к салону автомобиля и обеспечивает увеличенный дверной зазор.

Благодаря эксклюзивной каретке Tru-Metric, автомобили можно загружать симметрично или асимметрично, что дает вам больше возможностей при использовании подъемника. Мягкая верхняя планка аварийного отключения предотвращает повреждение вашего автомобиля, в то время как расширяемая верхняя балка позволяет создавать широкие или узкие конфигурации проезда.

Обладая максимальной высотой подъема 69 дюймов и максимальной грузоподъемностью 10 000 фунтов, двухстоечный асимметричный автомобильный подъемник BendPak с двумя опорами - фантастический вариант в любом гараже.Общая ширина 132–145 дюймов и общая высота 145 дюймов означают, что вам понадобится немного дополнительного места для этой модели, но добавленная функциональность, безусловно, того стоит.

  1. Портативный подъемник BendPak QuickJack BL-5000SLX - 110 В, грузоподъемность 2 1/2 тонны

Bendpak QuickJack, способный поднимать 2,5 тонны или 5000 фунтов, обеспечивает исключительную портативность. При использовании он поднимает ваш автомобиль почти на 24 дюйма над землей, а его компактный дизайн означает, что его можно хранить в багажнике или на заднем сиденье большинства транспортных средств.

Простые в использовании рамы домкратов просто нужно расположить под автомобилем, прежде чем использовать ручной пульт дистанционного управления для подъема автомобиля. BendPak QuickJack с усиленной верхней рамой и двухпозиционными автоматическими предохранителями предлагает все, что вы ожидаете от портативного ножничного автомобильного подъемника, и многое другое.

Что следует учитывать перед покупкой автоподъемника для своего гаража

Когда вы покупаете автомобиль, важно сначала провести исследование.Помимо поиска подходящего автоподъемника для вашего текущего автомобиля, вы можете подумать, какие автомобили вы планируете покупать в будущем. Выбор лучшего автомобильного подъемника, который может поднять целый ряд транспортных средств, гарантирует, что ваш автомобильный подъемник останется функциональным и полезным, даже если вы часто меняете автомобиль.

Перед тем, как выбрать гаражный автоподъемник для дома, обязательно учтите следующее:

Размер

При выборе гаражного автоподъемника очень важно выбрать модель, которая будет комфортно помещаться в вашем гараже.Это может показаться очевидным, но вы удивитесь, сколько людей не задумываются о логистике установки и использования своего автомобильного подъемника!

Сделайте точные измерения вашего гаража или мастерской перед тем, как начать поиск, и не забудьте учесть пространство, чтобы передвигаться вокруг транспортного средства и подъемника. У некоторых лифтов есть верхние рычаги, что означает, что они занимают больше места. Хотя они могут обеспечить дополнительную устойчивость, они могут не подходить для небольших гаражей.

Хотя размеры подъемника дадут вам представление о его форме и размере, когда он не используется, вам необходимо учитывать дополнительное пространство, необходимое для работы с транспортным средством.После того, как вы оцените, сколько места у вас есть, можно начинать поиск лучшего автомобильного подъемника.

Грузоподъемность

Грузоподъемность автомобильного подъемника определяет, какой вес он может поднять и, следовательно, для каких автомобилей он может использоваться. Конечно, лучшие автомобильные подъемники предназначены для подъема грузов переменного веса, поэтому всегда найдется модель, отвечающая вашим потребностям. Однако не следует полагать, что все автомобильные подъемники смогут поднять ваш конкретный автомобиль.

Всегда проверяйте грузоподъемность подъемника перед покупкой, иначе вы можете совершить дорогостоящую ошибку. Кроме того, чрезвычайно опасно использовать автомобильный подъемник без достаточной грузоподъемности. Убедившись, что автомобильный подъемник способен поднять ваш автомобиль, вы можете быть уверены, что сможете использовать подъемник и безопасно работать с ним.

Навесные и портативные автомобильные подъемники

Ножничный лист - обычно самый портативный тип автомобильного подъемника, и их можно использовать даже на открытом воздухе, если позволяет погода.В зависимости от модели, которую вы выберете, ножничный подъемник может даже не нуждаться в комплексной установке и, конечно же, не нуждается в установке.

Напротив, двухстоечный автомобильный подъемник, как правило, всегда необходимо устанавливать. Хотя они идеальны, если вы планируете использовать их только в одном месте, они не лучший выбор, если вы хотите использовать автомобильный подъемник в разных местах.

Несмотря на то, что автомобильные подъемники с 4 опорами тяжелее, чем их двухстоечные аналоги, они могут быть портативными при использовании с колесным комплектом.Однако не все четырехстоечные подъемники обладают мобильностью, поэтому важно проверить конкретную модель, прежде чем принимать окончательное решение.

Хотя портативность может пригодиться, большинство пользователей планируют использовать подъемник только в одном месте; их гараж. Если вы подходите к этой категории, навесной автомобильный подъемник предоставит вам широкий выбор и обеспечит дополнительную стабильность и душевное спокойствие.

Какие бывают типы автоподъемников?

В целом существует три типа автоподъемников.

Ножничный подъемник

Список ножниц, пожалуй, самый простой и понятный выбор. Ножничный подъемник прост в использовании и требует минимальной установки. Вы можете сразу приступить к работе с ножничным подъемником. В зависимости от выбранной модели ножничные подъемники могут поднимать автомобили за колеса или оставлять колеса болтающимися, что может облегчить выполнение определенных ремонтов.

Хотя ножничные подъемники обычно портативны и относительно легки, компоненты подъемника находятся под самой платформой.Это означает, что доступ к нижней части автомобиля ограничен по сравнению с автомобильными подъемниками с 2 или 4 стойками. Кроме того, ножничные подъемники имеют меньшую грузоподъемность, чем двух- или четырехстоечные автомобильные подъемники.

Поскольку у ножничных подъемников нет стоек, они не препятствуют доступу к кузову транспортного средства или к лакокрасочному покрытию. Если вы покупаете подъемник, потому что регулярно перекрашиваете автомобили, вам, безусловно, следует подумать о ножничном подъемнике.

Двухстоечный автомобильный подъемник

Как следует из названия, эти типы автоподъемников имеют две стойки; по одному с каждой стороны автомобиля.Конечно, существует множество вариаций, и разные модели имеют разные особенности. Некоторые двухстоечные автомобильные подъемники также имеют верхний рычаг, чтобы вы, например, не подняли автомобиль слишком высоко и не повредили крышу.

Как правило, двухстоечные автомобильные подъемники необходимо прикреплять к полу, поэтому их нельзя переносить. Несмотря на это, они обеспечивают отличный доступ к нижней части автомобиля. При использовании двухстоечного автомобильного подъемника колеса по существу болтаются, поэтому с подвеской и тормозами легко работать.

Двухстоечные автомобильные подъемники

обычно имеют большую грузоподъемность, чем ножничные, но занимают гораздо меньше места, чем четырехстоечные подъемники, поэтому они идеально подходят для домашних гаражей и небольших помещений.

4-позиционный автомобильный подъемник

Как и следовало ожидать, четырехстоечный подъемник использует четыре стойки, чтобы поднять ваш автомобиль в воздух. Вы можете выбрать монтируемый четырехстоечный подъемник или переносной, поэтому они обладают большой универсальностью. В дополнение к этому, может быть намного проще маневрировать вашим автомобилем по списку из 4 опор, так как вы можете просто выезжать на пандусы и съезжать с них.

Если вы ищете подъемник, потому что вам нужно долгое хранение автомобиля, четырехстоечный подъемник может быть вашим лучшим вариантом. Однако они занимают довольно много места, поэтому лучше всего подходят для больших гаражей или специализированных мастерских.

Хотя некоторые работы по техническому обслуживанию можно проводить с использованием четырехстоечного подъемника, для некоторых работ может потребоваться домкратная балка. В четырехстоечном автомобильном подъемнике колеса поднимаются, а не болтаются. Это означает, что вам понадобится перекатывающаяся балка, чтобы поднять автомобиль немного выше и провести определенные работы по техническому обслуживанию.

Несмотря на это, четырехстоечные подъемники являются популярным выбором и предлагают максимальную грузоподъемность. Хотя вам потребуется большая площадь для использования этого типа подъемника, они являются идеальным выбором для более тяжелых или более крупных транспортных средств. И двухстоечные, и четырехстоечные подъемники могут стать отличным дополнением к вашему домашнему гаражу, поэтому выберите тот, который лучше всего соответствует вашим потребностям, вписываясь в доступное гаражное пространство.

Как пользоваться автомобильным подъемником?

Прежде чем пытаться использовать автомобильный подъемник, очень важно прочитать инструкции производителя… а затем прочитать их еще раз! Каждый автомобильный подъемник немного отличается, поэтому не думайте, что вы знаете, как он работает.В дополнение к этому, руководство к вашему автомобилю предоставит ценную информацию о лучших частях рамы для крепления подъемных опор. Поскольку некоторые части рамы прочнее других, важно уточнить это применительно к вашей конкретной модели автомобиля.

При использовании ножничного или двухстоечного подъемника рама транспортного средства будет непосредственно поддерживаться подъемником. Вам нужно будет расположить рычаги или опоры так, чтобы автомобиль можно было поднимать равномерно, что потребует некоторой практики.С большинством четырехстоечных автомобильных подъемников вы можете подъехать прямо к пандусу и просто задействовать ручной тормоз. Однако у некоторых четырехстоечных подъемников есть дополнительные поддерживающие функции, которые следует использовать.

Советы по безопасности автомобильного подъемника

Безопасность должна быть вашим приоритетом при использовании любого типа подъемника. Назначение автоподъемника для домашнего гаража - поднять в воздух тысячи фунтов веса, поэтому, если что-то пойдет не так, все пойдет ОЧЕНЬ неправильно.

Следуйте этим советам по безопасности автомобильного подъемника, которые помогут вам и вашему автомобилю оставаться в безопасности:

  1. Выберите автоподъемник, соответствующий вашим потребностям

Выбор подходящего автомобильного подъемника - первый шаг к безопасному использованию автомобильного подъемника.Убедитесь, что выбранный вами подъемник может поднять необходимый вам вес, и наличие достаточного пространства для работы вокруг или под автомобилем поможет вам безопасно управлять им.

  1. Установите подъемник правильно

Каждый установленный подъемник снабжен подробными инструкциями по установке, поэтому обязательно следуйте им. Многие фирмы предлагают услуги по установке, поэтому вы всегда можете выбрать профессиональную установку автомобильного подъемника, если хотите. Если вы используете переносной автомобильный подъемник, вам не нужно устанавливать его в фиксированном месте, но все же важно внимательно изучить руководство по эксплуатации и безопасно установить оборудование.

  1. Убедитесь, что автомобиль закреплен

Перед тем, как использовать подъемник, всегда убедитесь, что автомобиль стоит правильно и надежно закреплен. Легко успокоиться, особенно если вы знакомы с автомобильными подъемниками, но для того, чтобы убедиться, что транспортное средство правильно выровнено и надежно, требуется всего несколько секунд.

  1. Всегда соблюдайте предел веса

Никогда не поддавайтесь искушению превысить грузоподъемность автомобильного подъемника, даже на небольшую величину.Всегда следует придерживаться верхнего предела производительности, каким бы неудобным это ни казалось. На практике рекомендуется выбирать подъемник с максимальной грузоподъемностью, превышающей ваши потребности, поскольку это дает вам дополнительную мощность для работы.

Автоподъемник Вопросы и ответы
  1. Как приводятся в действие автомобильные подъемники?

Автомобильные подъемники используют гидравлику для подъема транспортных средств в воздух, но им обычно требуется внешний источник энергии.Как правило, в четырехстоечных подъемниках используется 110-вольтовый двигатель, не требующий специальной проводки, в то время как во многих двухстоечных подъемниках используется однофазный 220-вольтовый двигатель. Однако производители все время используют разные варианты питания, поэтому важно проверять каждую модель, чтобы убедиться, что она соответствует вашим требованиям.

  1. Что дает вам больше места, двухстоечный или четырехстоечный автомобильный подъемник?

Опять же, каждая модель будет отличаться, поэтому вы можете найти автомобильный подъемник, который точно соответствует вашим требованиям.В общем, двухстоечный автомобильный подъемник даст вам больше места под автомобилем в небольшом помещении. По сути, он может поставить автомобиль выше на небольшом пространстве, чем четырехстоечный автомобильный подъемник. Это связано с тем, что двухстоечный подъемник поднимает автомобиль за раму, а четырехстоечный подъемник поднимает автомобиль за колеса. Эта разница может дать вам дополнительное пространство для доступа к нижней части автомобиля, если вы выберете двухстоечный автомобильный подъемник.

  1. Легко ли установить автомобильный подъемник?

Хотя вы можете установить автомобильный подъемник самостоятельно, рекомендуется заранее договориться о помощи.По крайней мере, вам понадобится квалифицированный электрик, чтобы подключить лифт к источнику питания и убедиться, что автоматические выключатели находятся на своих местах.

Поскольку автомобильные подъемники могут весить более 2000 фунтов, вам понадобится оборудование, способное перемещать оборудование на место. Хотя вам не обязательно выбирать профессиональную установку при покупке автомобильного подъемника, зачастую это сделать проще.

  1. Можно ли использовать автомобильные подъемники для хранения?

Совершенно верно. Люди часто используют четырехстоечные автомобильные подъемники для хранения автомобилей, которыми они не пользуются постоянно.В то время как 4-стоечные подъемники чаще всего используются для хранения транспортных средств, есть 2-стоечные подъемники, которые также предлагают эту функцию.

  1. Что такое автоподъемник со сплошным полом?

Автомобильный подъемник со свободным полом опирается на рычаги, а не на стойки, чтобы оторвать автомобиль от земли. Такая конструкция обеспечивает больший доступ к самому автомобилю и упрощает техническое обслуживание. Чаще всего встречается на двухстоечных автомобильных подъемниках, четкая конструкция пола обеспечивает максимальную гибкость при доступе к каждой части транспортного средства.

Автоподъемник своими руками для гаража практического механика - Америка любит лошадиные силы

Поговорим об изобретательности. Всегда впечатляет, когда люди реализуют DIY-проект, который меняет их мир. Этот индивидуальный автомобильный подъемник не только поднимает автомобили; он также преодолевает некоторые ограничения гидравлической системы

[ad # rectangle-image]

Геометрия творения

Есть вдохновение в создании инструмента, который принесет пользу не только вам, но и другим.Это один из плюсов автоподъемника своими руками. Он может помочь другим людям. Вы можете подумать, что сварка стальных стержней - не проблема, но это больше, чем просто сварка. Это тоже функциональная геометрия. Форма автоподъемника работает по системе веса и баланса. В качестве инструмента он использует вес автомобиля. Этот факт делает этот проект чем-то большим, чем просто сварка. Он также разработан с использованием углов, соответствующих нижней высоте передней части автомобиля. Поскольку подъемник наклоняется, угол поворота автомобиля меняется в зависимости от окружения, но автомобиль остается в той же плоскости.Гениально!

Преимущества автоподъемника своими руками

  • Эргономика: улучшает эргономические условия работы механика.
  • Портативность: портативность - огромное преимущество. Вы можете загрузить его на трейлер и переместить в удаленное место. Вы можете перемещать его по гаражу. Это один из недостатков коммерческой системы. После установки становится трудно использовать это пространство для других проектов.
  • Возможная экономия затрат: кажется, что это будет намного дешевле сделать, чем купить гидравлическую систему.Более низкая стоимость делает этот продукт доступным для большего числа механиков.
  • Повышенная безопасность: это безопаснее, чем использование домкратов для доступа к днищу автомобиля.
  • Повышенная производительность: Автоподъемник DIY позволяет механикам работать с другими подъемными инструментами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
