Оппозитный двигатель фото: Двухтактный оппозитный двигатель. Что такое оппозитный двигатель? (много фото и видео)

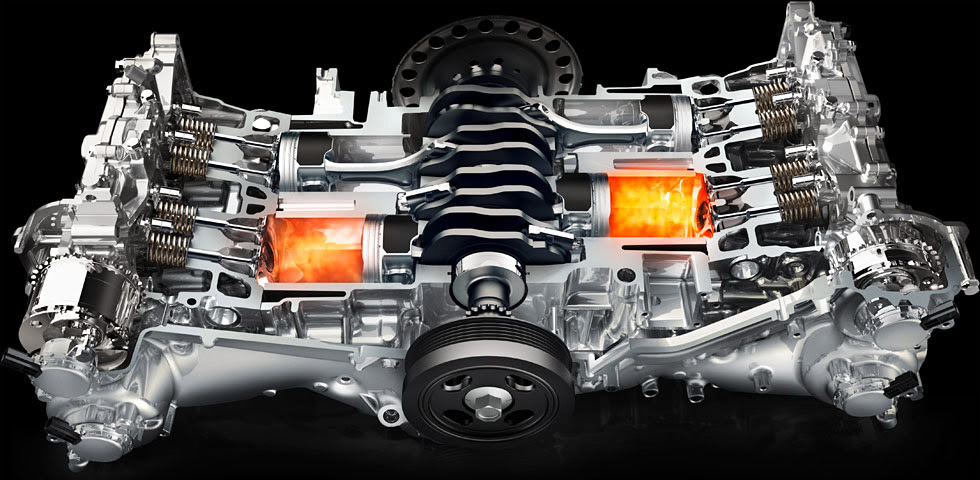

Горизонтально оппозитный двигатель SUBARU BOXER.

Инженеры SUBARU наконец показали миру оппозитник нового поколения.

---

Спустя почти одиннадцать лет, компания Fuji Heavy Industries Ltd. (FHI), которая разрабатывает и производит двигатели для автомобилей марки Subaru, наконец показала миру оппозитный двигатель третьего поколения, который разрабатывался столь долгое время. Двигателями новой серии планируется оснащать все автомобили субару которые будут выпущены после премьеры.
Новый оппозитник имеет четыре цилиндра и по прежнему работает на бензине, доступны как более мощная модель с турбонаддувом, так и простой атмосферный двигатель, на вкус и кошелек покупателя.

В новой версии горизонтально-оппозитного двигателя субару были приумножены все преимущества и достоинства пред идущих моделей. Так например, новая версия двигателя стала более компактной, но при этом получила более простую конструкцию, что повышает простоту ремонта, и соответственно ремонтно-пригодность.

Также были проведены другие модификации, которые позволили снизить общий расход топлива во всех циклах езды на десять-пятнадцать процентов. Проведенные модификации способствовали улучшению качества выхлопа, что безусловно является огромным плюсом для автомобиля.

Что было изменено в двигателе

---

Стоит заметить, что инженеры конкретно поработали над новым двигателем. Итак, что же было сделано для улучшения характеристик двигателя. Улучшенную динамику и чистоту выхлопа удалось достичь благодаря увеличению степени сжатия в цилиндрах, для этого был увеличен ход поршня, а за счет уменьшения диаметра поршней удалось уменьшить камеру сгорания. Новая система организации газораспределения позволила оптимизировать процесс газообмена в цилиндрах. Клапаны, открывающиеся и закрывающиеся в нужный момент на определенных оборотах, что дало новому модифицированному двигателю большую максимальную мощность, относительно меньший расход бензина, а также сниженную концентрацию СО2 в выхлопных газах.

При модернизации двигателя, конструкторы максимально снизили вес основных движущихся деталей, при этом не потеряв их прочность и качество. Достигли они этого использованием кованых деталей(шатуны, поршни, коленвал), которые как известно гораздо легче своих аналогов произведенных методов заводского литья. От этого конечно себе-стоимость двигателя не уменьшилась. Также на новый оппозитный двигатель субару был установлен улучшенный масляный насос, который в тандеме с качественным моторным маслом обеспечивает максимальное качество смазки рабочих деталей двигателя, что позволяет увеличить ресурс двигателя на тридцать процентов.

Дополнительная экономичность была достигнута путем пересмотра взглядов на построение системы охлаждения двигателя. В новой версии использована и новая система охлаждения, которая подразумевает под собой раздельные модули охлаждения для блока цилиндров и ГБЦ. Благодаря такому решению была достигнута дополнительная экономичность за счет уменьшения времени необходимого на прогрев двигателя и доведения до оптимальной рабочей температуры.

Также благодаря такой концепции системы охлаждения была получена дополнительная защита от перегрева.

Плюсы и минусы оппозитного двигателя.

---

Габаритность
Оппозитный двигатель имеет малую высоту, но при этом, он как будто расстелен по моторному отсеку автомобиля. Несомненно он в 2 — 2.5 раза шире рядного двигателя с тем же количеством цилиндров и примерно того же литража, но при этом оппозитный двигатель будет в два раза короче по длине нежели рядный. Такая концепция расположения двигателя под капотом снижает центр тяжести машины. Также благодаря оппозитному расположению цилиндров, двигатель получается более легким, компактным и симметричным, что упрощает всю конструкцию моторного отсека автомобиля.

Минимум вибрации
Благодаря оппозитному размещению поршней в субаровских моторах уровень вибрации двигателя значительно меньше, нежели у рядного или V-образного. При работе двигателя поршня в оппозитнике движутся в одной плоскости но не на встречу друг другу, а по принципу «один убегает, другой догоняет». Благодаря такой компоновке, вибрации создаваемые одним поршнем сглаживаются при работе противоположного поршня. Такое свойство опять таки имеет только оппозитный двигатель, что несомненно является его плюсом. В вариантах с рядными и V-образными моторами конструкторам, чтобы снизить уровень вибрации довольно часто приходится использовать в конструкции двигателей дополнительные балансировочные валы или разнообразные гасители крутильных колебаний(ГКК). Оппозитный двигатель Subaru ничего этого не требует.

Краштесты
Для тех кто не знает, краштест — это проверка машины на безопасность при попадании в ДТП. Так вот, так как двигатель в сборе представляет из себя металлический моноблок, он сам по себе будет очень крепок. В случае аварии он вряд ли согнется или сплющится. Довольно часто при возникновении серьезных аварий лоб в лоб, двигатель автомобиля смещался в салон, увеличивая риск получения увечий водителем и пассажирами, а также вероятность летального исхода. Новая серия двигателей Subaru выполнена так, что при сильном ударе лоб в лоб, двигатель, благодаря своему горизонтальному расположению уходит под кузов автомобиля, а не в салон. Тем самым мы получаем еще один плюс — безопасность.
Читайте также: Роторный двигатель

плюсы и минусы Оппозитный или рядный

После создания первого ДВС почти сразу возникли вопросы по его усовершенствованию и повышению мощности. Первый двигатель был одноцилиндровым, и сразу напрашивалось самое простое решение, позволяющее повысить его мощность – увеличить число цилиндров. Но следующие шаги в развитии ДВС были не такими очевидными, так как эти несколько цилиндров можно расположить по-разному – вертикально в ряд друг за другом, под углом или горизонтально. Вот такой последний вариант и получил название оппозитный двигатель, т.е. двигатель, цилиндры которого располагаются горизонтально, напротив (оппозитно) друг друга.

Варианты исполнения оппозитного двигателя

Однако даже подобное простое техническое решение – расположить горизонтально друг напротив друга цилиндры двигателя может быть реализовано несколькими вариантами. Когда работает такой оппозитный двигатель, его поршни могут двигаться разными способами.

Оппозитный боксер

Во время работы подобного мотора поршни всегда находятся друг относительно друга на расстоянии, и каждый работает в своем цилиндре – если один располагается на максимальном удалении от оси двигателя, то значит и другой, соседний, занимает аналогичное положение.

Такой порядок работы напоминает движения боксера, поэтому он получил название «боксер». Очень часто использует подобные оппозитные двигатели Субару. Описанный двигатель показан на фотографии ниже

OPOC, возрождение старых идей

Другой принцип построения реализует оппозитный двигатель по типу OPOC. На сегодняшний день они начинают вновь развиваться благодаря инвестициям небезызвестного Била Гейтса. Устройство такого двигателя показано на рисунке ниже.

Этот оппозитный двигатель – двухтактный. На рисунке хорошо видно, что в цилиндре находится по два поршня, и закреплены они на одном коленчатом валу (на рисунке они обозначены как красный и синий). Красный обеспечивает впуск смеси, а синий – выпуск продуктов сгорания. Из конструкции подобного оппозитного двигателя исчезла головка блока цилиндров и механизм привода клапанов. Кроме того, достоинством такого оппозитника является то, что поршни работают на один коленвал.

Все это существенно снизило массу оппозитного двигателя и значительно расширило сферу его использования. Другой особенностью является то, что он может быть как дизельный, так и бензиновый. Необходимо обязательно уточнить, что как всякий двухтактный двигатель, он нуждается в продувке цилиндров. Для этого задействован электромотор с питанием от внешнего источника. Когда оппозитный двигатель выходит на режим, электродвигатель отключается, а устройство подачи воздуха превращается в турбонаддув.

Рассматривая конструкцию такого оппозитного мотора, необходимо отметить его плюсы: повышение эффективности, обеспечиваемое тем, что расширяющиеся газы давят на два поршня, а не на стенку камеры сгорания, а также повышенное усилие на валу.

Кроме того, каждый поршень проходит меньшее расстояние, что снижает силу трения и, соответственно, потери.

Рассматривая другие плюсы, которые обещает подобный оппозитный двигатель, стоит отметить — компания-изготовитель сообщает, что когда он используется как дизельный, то:

• такой двигатель легче обычного турбодизеля на пятьдесят-тридцать процентов;
• подобный силовой агрегат содержит деталей на пятьдесят процентов меньше, чем обычный дизельный мотор;
• занимает на пятьдесят-сорок пять процентов меньше места под капотом;
• экономичней на пятьдесят-сорок пять процентов.

Однако стоит учитывать, что подобный оппозитный силовой агрегат еще достаточно сырой, а значит, отмеченные преимущества отражают в большей степени ожидания его разработчиков.

Оппозитный танковый двигатель

Да, был такой двигатель, это 5ТДФ, разработанный для танков Т-64, а также последующих Т-72 и других. Тогда он обеспечивал необходимую мощность при заданных габаритах.

Подобный оппозитный двигатель и его устройство показаны на рисунке ниже

Как видно из рисунка, поршни у него расположены в одном цилиндре и движутся встречно, но работают каждый на собственный коленвал. При минимальном расстоянии между поршнями между ними образуется камера сгорания, где происходит воспламенение топлива. Существует оппозитный двигатель как бензиновый, так и дизельный. По аналогии с OPOC, для подачи воздуха в цилиндры, а также удаления отработанных газов, используется турбонаддув.

Используемый принцип встречного движения поршней позволил упростить конструкцию, обеспечить мощность и компактность силовой установки. Так, подобный дизельный оппозитный силовой агрегат при двух тысячах оборотов, объеме тринадцать и шесть десятых литра выдавал семьсот лошадиных сил, при этом занимая минимум места.

Чем хорош и плох оппозитник?

Надо отметить, что в истории автомобиля многие производители в разное время использовали оппозитный двигатель, пытаясь реализовать предоставляемые им преимущества. Однако в настоящий момент чаще других SUBARU применяет подобные моторы на своих автомобилях.

Сразу надо отметить, что именно устройство оппозитного силового агрегата обеспечивает его преимущества при установке на машине:

• низкий центр тяжести автомобиля, что дает ему дополнительную устойчивость при движении;
• уменьшение как шума, так и вибрации за счет движения поршней навстречу, благодаря чему оппозитный двигатель считается тише аналогичных рядных моторов;
• значительный ресурс, достигающий миллиона километров при правильной эксплуатации.

Однако не бывает всегда все хорошо, есть минусы и недостатки и у оппозитника. Из них стоит отметить:

1. ремонт подобного мотора очень сложный;
2. устройство двигателя также достаточно сложное, и соответственно, у него высокая цена;
3. затраты на обслуживание велики, а само обслуживание крайне затратное и неудобное, требует высокой квалификации исполнителей;
4. расход масла при эксплуатации повышенный.

Несмотря на отмеченные минусы и недостатки, на ряд автомобилей (уже упомянутая SUBARU и некоторые модели Porshe), ставятся оппозитные силовые агрегаты. Надо думать, что производители достаточно точно взвешивают их достоинства и недостатки и осознанно идут на применение такого мотора.

Для ДВС расположение цилиндров горизонтально является лишь одним из возможных вариантов построения, но тем не менее, и в этом случае получаемый оппозитный двигатель отличается большими возможностями и значительными перспективами по использованию в автомобиле.

Едва только был создан первый двигатель внутреннего сгорания, практически сразу же стартовали работы по его усовершенствованию. В качестве основной задачи разработчики определили для себя такие, как уменьшение габаритных размеров самого мотора, увеличение его мощности и повышение устойчивости автомобиля. Таким образом и появился первый оппозитный двигатель, который решил достаточное количество проблем, но не все.

Изначально гражданское автомобилестроение не воспринимало оппозитный тип мотора, и он устанавливался исключительно на военной технике. Первым гражданским авто, где был установлен новый тип двигателя стал «Жук» от концерна «Фольцваген». Со временем, когда было выпущено уже более 20 миллионов таких авто, идею использования оппозиционного двигателя приняли на вооружение такие марки, как «Порше» и «Субару».

Оппозиционный двигатель — различия в конструкции

Несмотря на то, что схема оппозитного двигателя, в принципе, одна, вариантов его исполнения может быть два. Это связано с тем, что одно и то же техническое решение, а именно горизонтальное расположение цилиндров реализовывается разными способами.

Двигатель «боксер»

Такой мотор устроен таким образом, что поршни постоянно расположены друг от друга на определенном расстоянии — когда один находится на максимальном удалении от двигателя, значит его «сосед» занимает точно такое же положение. Свое название такой тип оппозитного мотора получил из-за схожести движений поршней с движениями боксера. Именно такой мотор очень широко использует концерн «Субару» в своих автомобилях.

Мотор «ОРОС»

Такой двигатель устроен несколько иначе. Его возрождение началось совсем недавно, чему в немалой степени способствовали инвестиции Билла Гейтса.

Это стандартный двухтактный оппозитный мотор, в каждом цилиндре которого расположены по два поршня, которые двигаются навстречу друг другу. Крепление всех поршней происходит на одном и том же валу. Один из них предназначен для впуска горючей смеси в камеру сгорания, второй — для удаления отработанных газов. Подобная компоновка позволила конструкторам отказаться от механизма привода для клапанов, а также от самой головки блока цилиндров. Стоит отметить и такое преимущество, как работа всех поршней с одним коленвалом.

Есть ли преимущества у оппозитного двигателя

Как и любой другой тип, оппозитный двигатель имеет преимущества и недостатки, которые обусловлены конструктивными особенностями. Несмотря на некоторые отрицательны стороны, преимущества такого типа моторов весьма многочисленны.

Недостатки тоже присутствуют

Что значит оппозитный двигатель в плане своих достоинств многим понятно, но тем не менее есть и ряд недостатков, благодаря которым такой мотор пока не устанавливается на все выпускаемые сегодня автомобили.

Некоторые особенности современных оппозитников

С момента своей разработки и установки первого оппозитного двигателя на фольцваген в 1938 году, этот тип моторов подвергся серьезной модернизации. Наибольшее распространение в настоящее время получили четырехцилиндровые двигатели — именно они отличаются наибольшей экологичностью, компактностью и экономичностью в плане расхода горючего. Во многом, это стало результатом многолетнего кропотливого труда инженеров, воплотивших в таких моторах достаточное количество уникальных разработок:

О высокой надежности и мощности оппозитного двигателя свидетельствует и тот факт, что именно этот тип мотора устанавливался на советский танк Т-64, а в дальнейшем и на Т-72. Только такой оппозитный двигатель, принцип работы которого с тех пор мало изменился, смог обеспечить высокую мощность при своих сравнительно небольших габаритных размерах. Для справки, только он мог выдать порядка семисот лошадиных сил при 2-х тысячах оборотах и объеме в 13,6 литра. Массу интересных фактов о работе оппозиционных моторов можно узнать, посмотрев видео:

Как избежать дорогостоящего ремонта оппозитного двигателя

Любой оппозитный двигатель имеет плюсы и минусы, что вполне естественно. Чтобы избежать возникновения проблем, устранение которых может потребовать очень серьезные материальные затраты, имеет смысл прислушаться к советам специалистов, и эксплуатировать автомобиль с установленным оппозитным двигателем правильно. Первое, на что стоит обратить пристальное внимание — это точное соблюдение сроков прохождения технического обслуживания, которое должно проводиться на специализированных станциях и только квалифицированным персоналом.

Огромную внимательность следует проявлять при выборе моторного масла. Предпочтение следует отдавать только известным брендам, приобретение делать либо в специализированных магазинах с безупречной репутацией, либо в фирменных центрах сервисного обслуживания. Использование некачественного продукта способно доставить немало хлопот чрезмерно экономному водителю. То же можно сказать и о качестве топлива. Горючее, содержащее большое количество «несанкционированных» добавок серьезно уменьшает ресурс двигателя, приводя к необходимости дорогостоящих ремонтных работ.

Многие автовладельцы, приобретающие транспортные средства с оппозитным двигателем, наслышаны о качественной и эффективной системе его охлаждения, поэтому не особо зацикливаются на этом моменте. Не следует нещадно гонять мотор, особенно в теплое время года — самая совершенная система охлаждения может не справиться со своей задачей. В немалой степени способствует затрудненному охлаждению и отсутствие периодической мойки двигателя — скапливающаяся грязь на моторе существенно затрудняет теплоотдачу, способствуя излишнему нагреву.

Несмотря на некоторые сложности, оппозитный двигатель отлично зарекомендовал себя, существенно повышая комфорт и безопасность вождения. При этом следует отметить, что бытующее мнение о крайней дороговизне владения автомобилем с таким мотором явно преувеличены. Для примера можно рассмотреть бренд «Субару», который давно выпускает автомобили именно с таким типом двигателя — они никогда не входили в число машин с чрезмерно дорогим обслуживанием, и многие авто со стандартными моторами обходятся своим владельцам куда дороже. Здесь сказывается и существенная экономия на горючем, которого требуется куда меньше — в зависимости от конкретной модели авто экономия на топливе может доходить до 50%.

Отличаются друг от друга не только по виду потребляемого топлива, но также и по конструктивным особенностям. Например, велико разнообразие по расположению цилиндров. Каждый вариант имеет свои сильные и слабые стороны. В данном случае будут рассмотрены плюсы и минусы оппозитного двигателя.

Читайте в этой статье

В чем особенности оппозитного двигателя

В поршневых двигателях внутреннего сгорания (а бывают еще и роторные) размещение цилиндров может быть разным по отношению друг к другу: под острым углом, в один ряд, звездообразно и так далее. В случае с оппозитным цилиндры находятся в одной плоскости и размещены один напротив другого под углом 180 градусов. В отличие от многих рядных моторов, оппозитный агрегат зачастую имеет два , а также вертикальное распределение . Существует несколько типов оппозитных двигателей. Среди них наиболее известны:

• Boxer («Боксер»). Отличается тем, что поршни, расположенные друг перед другом, движутся подобно боксерам на ринге. То есть, когда один из них находится в крайней верхней точке, второй занимает крайнее нижнее положение. Они все время в равной степени удалены один от другого;
• ОРОС — Opposed Piston Opposed Cylinder. Принцип работы в данном случае заключается в том, что поршни попарно находятся в одном цилиндре (верхний и нижний поршень). Они движутся навстречу друг другу, вращая коленвал.
• 5 ТДФ. Это двухтактный танковый двигатель советского производства, которым применялся на танках Т-64 и Т-72. Интересная особенность данного агрегата состоит в его многотопливности. Основное горючее для него – солярка. Однако при помощи специального переключателя на топливном насосе высокого давления, можно было запустить режим работы на бензине или на смеси бензина с керосином и соляркой, а также двигатель мог работать на реактивном топливе. Правда, требовалось еще и подкорректировать угол зажигания (тайминг впрыска).

Разработкой силовых агрегатов активно занималась многие компании. Например, Volkswagen уделял внимание данному типу агрегатов с середины 30-х годов прошлого столетия. Это были не просто эксперименты, а стремление разработать собственный оппозитный мотор, снизить уровень вибраций, которые возникают во время работы традиционного V-образного или рядного двигателя и т.д. Кстати, свою разработку инженеры Volkswagen применили и в легендарном автомобиле Volkswagen Beetle. А с 60-х годов оппозитные двигатели стали активно использоваться японской компанией Subaru, которая занималась разработками параллельно с немцами.

Преимущества оппозитного ДВС

По большому счету, работа оппозитного двигателя не отличается от принципа действия агрегатов других конструкций. Однако подобное расположение цилиндров имеет свои определенные преимущества, а также и недостатки.

• Самым заметным преимуществом рассматриваемых силовых установок считается почти полное отсутствие вибрации во время работы. Такой эффект достигается за счет расположения , которые уравновешивают друг друга. Это не только добавляет комфорта, но и существенно увеличивает срок эксплуатации. Отсюда происходит второй «плюс»;
• Впечатляющий ресурс оппозитного двигателя. Имеются данные о том, что довольно часто пробег до первого капитального ремонта составлял минимум от 500 тысяч километров. Разумеется, манера вождения вносит свои существенные коррективы. И, тем не менее, межремонтный срок довольно большой. Впрочем, сплошь и рядом можно встретить утверждения специалистов и автолюбителей, что 800-900 тысяч до первого – это не более чем красивая сказка;
• Моторы рассматриваемой в данной статье конструкции обеспечивают автомобилям низкий центр тяжести. Особенно это качество ценится в мощных спортивных машинах. Ведь, проходя виражи на больших скоростях, очень важно сохранить устойчивость;
• Также нельзя не упомянуть об экономии места под капотом. Хотя многим этот пункт покажется спорным, ведь выигрывая по высоте, нужно при этом делать капот шире или длиннее.

Вот, пожалуй, и все существенные преимущества оппозитников. Теперь нужно рассмотреть и недостатки, которых, к сожалению, несколько больше.

Основные отличия, а также преимущества и недостатки 8-и клапанных моторов по сравнению с 16-и клапанными двигателями. Какой силовой агрегат лучше выбрать.

Современные поршневые двигатели внутреннего сгорания (ДВС) можно классифицировать на основе таких критериев, как вид потребляемого топлива и расположение цилиндров. Если с разделением двигателей на основе разновидности горючего все более-менее понятно даже людям, весьма далеким от техники, то с разделением по расположению цилиндров все не так очевидно. В этом материале мы рассмотрим один из типов ДВС с необычным расположение цилиндров, а именно оппозитный двигатель. Здесь вы узнаете о том, что такое оппозитный двигатель, как он устроен, какие его плюсы и минусы и где он применяется.

Конструкция и особенности работы оппозитного двигателя

Схема работы оппозитного двигателя

Оппозитными называются такие двигатели внутреннего сгорания, угол развала цилиндров которых составляет 180°. Поршни в них двигаются в горизонтальной плоскости, причем зеркально друг по отношению к другу. Это означает, что своей верхней точки они достигают одновременно. Кстати говоря, именно это является одним из главных отличий оппозитных силовых агрегатов от более распространенных V-образных: в них движение поршней осуществляется синхронно (когда один из них находится в верхней точке, второй располагается в нижней).

Благодаря такому расположению цилиндров оппозитные двигатели имеют низкий центр тяжести. Кроме того, их высота существенно меньше, чем у V-образных, они более «плоские» и занимают меньше места в подкапотном пространстве. Одной из отличительных особенностей оппозитных двигателей является наличие двух газораспределительных механизмов (коленчатый вал у них, так же, как и у V-образных, чаще всего один). Что касается принципа работы этих моторов, то он точно такой же, как и у всех остальных ДВС: перемещение поршней, приводящих в движение коленвал, осуществляется за счет давления газов, образующихся при сгорании топливной смеси.

Виды оппозитных двигателей

На сегодняшний день существует три основных разновидности оппозитных двигателей:

Они отличаются друг от друга в основном тем, каким именно образом в них движутся поршни.

Boxer. В оппозитных двигателях этого типа каждый поршень располагается в своем собственном цилиндре, причем они расположены на определенном расстоянии друг от друга, которое всегда остается постоянным. Именно в этом и состоит главная особенность таких силовых агрегатов. Поскольку в процессе функционирования движение их поршней напоминают перемещения боксеров на ринге, то они и получили название Boxer.

OPOC. Эта аббревиатура расшифровывается как Opposed Piston Opposed Cylinder, а особенность конструкции оппозитных двигателей этого типа состоит в том, что в них в каждом из цилиндров находится по два поршня. Они передвигаются навстречу друг другу. Оппозитные двигатели типа OPOC являются двухтактными, в них отсутствуют головки блока цилиндров и механизмы привода клапанов. Благодаря такой конструкции эти силовые агрегаты имеют небольшой вес, причем они бывают как бензиновыми, так и дизельными.

5 ТДФ. Этот тип оппозитного двигателя является отечественной разработкой. В свое время он создавался специально для установки на танки Т-64, несколько позднее использовался в Т-72. Так же, как и в оппозитном двигателе OPOC, в его цилиндрах находится по два поршня, которые движутся навстречу друг другу, однако в отличие от него у каждого из них имеется по собственному коленчатому валу. Камеры сгорания в оппозитных двигателях 5 ТДФ располагаются между поршнями, они работают как на бензине, так и на дизельном топливе. Сейчас эти силовые агрегаты уже не выпускаются.

Плюсы и минусы оппозитных двигателей

Коленвал и поршни оппозитного двигателя

Как и другие типы двигателей внутреннего сгорания, оппозитные силовые агрегаты имеют как плюсы, так и минусы. Что касается плюсов, то одним из самых существенных из них является очень низкий уровень вибраций во время работы. Этим такие моторы обязаны именно оппозитному расположению своих поршней. Дело в том, что при движении они взаимно уравновешивают друг друга, и практически полностью отсутствует тот дисбаланс сил, который приводит к возникновению вибраций.

Это преимущество оппозитных двигателей влечет за собой и еще один значительный плюс: поскольку вибраций практически нет, то и износ движущихся частей происходит гораздо медленнее, чем в, скажем, V-образных двигателях. Соответственно ресурс таких моторов весьма велик: практика показывает, что величина их пробега до капитального ремонта составляет около полумиллиона километров. Некоторые владельцы автомобилей, на которых установлены оппозитные двигатели, утверждают, что эта цифра на практике даже больше и составляет от 600 000 до 700 000 километров.

Еще один плюс силовых агрегатов этого типа состоит в низком центре тяжести. Именно поэтому их часто устанавливают на спортивные автомобили. При прохождении поворотов на больших скоростях оппозитные двигатели обеспечивают повышенную устойчивость машин. Кроме того, как уже упоминалось выше, достоинством моторов этого типа вполне можно считать и их небольшую высоту. Справедливости ради, следует заметить, что при этом они несколько шире силовых агрегатов других типов (к примеру, те же V-образных моторов).

Что касается минусов оппозитных двигателей, то основными из них являются следующие: высокая стоимость и сложность в ремонте. Конструкция таких моторов подразумевает высокую точность изготовления многих их основных элементов, применение дорогих высокопрочных материалов. К тому же, их сборка и наладка существенно более сложны, чем аналогичные процедуры для V-образных или рядных ДВС. Диагностика и устранение неполадок оппозитных двигателей возможны только при наличии специализированного оборудования и специально обученным персоналом. Само собой разумеется, что даже незначительный ремонт таких моторов обходится владельцам автомобилей, на которых они установлены, недешево.

Также существенным недостатком оппозитных двигателей считается значительный расход масла. Впрочем, и по такому показателю, как расход топлива, они пока уступают современным V-образным и рядным силовым агрегатам.

Сфера применения оппозитных двигателей

Оппозитные двигатели используются совсем не так широко, как V-образные и рядные, однако есть автопроизводитель, который устанавливает моторы такого типа на свои автомобили уже на протяжении полувека. Это — известная японская фирма Subaru. Кроме того, оппозитные агрегаты можно встретить на некоторых моделях Volkswagen и Porsche, ими в свое время оснащались советские мотоциклы «Урал» и «Днепр», венгерские автобусы «Икарус».

Следует заметить, что в последние годы интерес к силовым агрегатам этого типа существенно возрос. По некоторым данным, исследования и разработки по усовершенствованию оппозитных двигателей OPOC, ведущиеся группой американских инженеров, финансирует Билл Гейтс.

Видео на тему

Представленная в 2002 году новинка вызвала большое любопытство. Плюсы и минусы оппозитного двигателя Субару оценивает, чуть ли не каждый автомобилист, даже если не собирается пока менять своего железного коня или предпочитает модели других производителей.

Интерес проявляют и поклонники дизелей, хотя оппозиты выпускаются исключительно в бензиновой интерпретации – обещанные преимущества соблазнительны для всех. Те же, кто по определению любят продукцию компании Subaru, желают знать, с чем им предстоит иметь дело, поскольку концерн намерен в ближайшем будущем оснащать свои модели только такими моторами.

Идея разрабатывалась еще с 60-х годов прошлого века, но как-то вяло и без энтузиазма. Сейчас же она становится для компании ведущей.

Плюсы и минусы оппозитного двигателя Субару, естественно, определяются особенностями его строения. Принцип работы у него остается все тем же, движок никуда не ушел от идеи внутреннего сгорания. А вот конструкционное решение в нем оригинальное. И применяются оппозиты только на авто Subaru и Porsche. Хотя еще не так давно ими оснащались Honda, Alfa Romeo, Chevrolet, Ferrari, Volkswagen и ряд других.

Что такое оппозитный движок?

В классических моторах цилиндры имеют вертикальную ориентацию и двигаются, соответственно, в направлении: вверх – вниз. В оппозитах они расположены горизонтально, в результате чего поршни ходят влево – вправо. Поскольку такое движение сильно напоминает бой на ринге, в народе этот тип двигателя получил прозвище «боксер».

Интересно, что идея не сильно-то и оригинальна, скорее – забыта. Аналогичные моторы были на борту ушедших в небытие Икарусов и советских мотоциклов вроде Днепра, стояли на некоторых моделях отечественных танков. Конечно, в Subaru разработали более совершенный механизм, но все же начинали вовсе не с нуля.

Из-за горизонтального расположения цилиндров движок кажется более компактным. Однако это обман зрения: по габаритам он аналогичен традиционным, просто имеет меньшую высоту. Зато по ширине превосходит рядный двигатель более, чем в 2 раза. Грубо говоря, он растекся по плоскости, почему и выглядит меньшим по размерам.

Выгодные стороны оппозита

Subaru вносит в них и малую габаритность, но мы с ней уже разобрались, так что не можем согласиться с мнением компании. Основные преимущества дает именно горизонтальная ориентация.

• Смещение центра тяжести . Во-первых, он занижается по сравнению с рядными моторами. Во-вторых, распределяется по оси. Это дает лучшую управляемость и устойчивость;
• Пониженная вибрация . Обычные, даже качественные движки, в определенной степени передают на корпус и в салон вибрационные волны. В оппозитах же вибрация одного поршня сглаживается и нивелируется встречным движением второго;
• Большой ресурс . «Боксеры» теоретически рассчитаны на пробег в миллион километров. Так ли это – покажет время, но хочется верить;
• Повышенная безопасность . И она доказана краш тестами. При лобовом столкновении обычные движки нередко уходят в салон, ломая передним седокам ноги. Оппозитный двигатель при прямом ударе смещаются под днище, снижая вероятность летального исхода.

Справедливости ради скажем, что все плюсы, кроме последнего, четко проявляются только на многоцилиндровых двигателях. «Маломерки» с 2 и 4 цилиндрами в работе от традиционных моторов практически не отличаются.

Недостатки

Может быть, именно они привели к малой распространенности оппозитных двигателей. Ведь многие компании постепенно отказались от их использования. И если в спортивных авто оппозиты еще встречаются, то в, так сказать, бытовых довольно редки.

• Самообслуживание двигателя практически сводится к нулю . Сложность его конфигурации приводит к тому, что хозяин может сам разве что масло поменять. Даже для того, чтобы заменить или зачистить свечи, придется ехать на СТО. Рискнувший сделать это самостоятельно имеет высокую вероятность серьезно повредить головку цилиндров.
• Содержание автомобиля с оппозитным двигателем обходится куда дороже, чем с рядным. Все автоработы оцениваются мастерами выше, детали в цене превосходят аналогичные для «рядников» в 2-5 раз.
• Двигатель-оппозит требует просто катастрофического количества масла. А если свести все недостатки к единому знаменателю, то можно сказать, что они заключаются в чересчур больших денежных затратах. Что не мешает людям, оценившим все плюсы и минусы оппозитного двигателя Субару, отдавать предпочтение таким моделям и все-таки стремиться к желанной покупке.

Модели двигателей Subaru Impreza, их особенности

Начиная с 1992 года и по сегодняшний день появилось 5 поколений Subaru Impreza. Эти компактные автомобили выпускались в кузовах хетчбек, универсал, седан, купе. Некоторые модели использовались в разных странах в качестве полицейских автомобилей. Параллельно с базовой моделью был начат выпуск линейки Subaru Impreza WRX, а в 1994 появилась усовершенствованная версия WRX STi. WRX и WRX STi – полноприводные спортивные автомобили, которые комплектовались более мощными турбированными двигателями.

Виды и характеристики двигателей Subaru Impreza

Все устанавливаемые на Subaru Impreza двигатели были 4-цилиндровыми, четырехтактными, горизонтальными оппозитными (h5), в основном бензиновыми. Оппозитным называется двигатель с углом развала между цилиндрами 180°. До 2006 г. использовались исключительно ДВС серии EJ, затем на смену EJ15 пришел двигатель EL15 Subaru Impreza. Начиная с 2012 «Субару Импреза» комплектуются двигателями FB. Двигатели серии EJ объемом до 2 л выпускались только с одним распредвалом (SOHC), в линейках EJ20 и EJ25 были также модели с 2 распредвалами (DOHC). Все они были 16-клапанными, то есть имели по 4 клапана на цилиндр, некоторые оснащались турбонаддувом. На Subaru Impreza WRX и WRX STi устанавливались двигатели серии EJ с турбиной:

• объемом 2 л – разные модификации EJ20T — EJ20G, EJ20K, EJ205;
• объемом 2,5 л – EJ255 (только для рынка США) и EJ277.

EL15 – единственный двигатель серии EL. Его отличительные черты – наличие 2 распредвалов и система активного управления клапанами AVCS. Эта же система применяется в серии FB. В нее входят DOHC двигатели с увеличенным ходом поршня и уменьшенным диаметром цилиндров (в модели FB16 ход 82, диаметр 78,8 мм, в FB20 ход 90, диаметр 84). Благодаря этому двигатели стали более экологичными и экономичными.

Двигатель EL15 при небольшом объеме мощнее своего предшественника EJ15

AVCS – эффективная технология газораспределения, разработанная «Субару». Система управляет впускными клапанами и регулирует положение распредвалов, опираясь на данные, полученные от ряда датчиков. Впускной распредвал может поворачиваться на угол до 35° в нужном направлении, угол доворота зависит от давления масла, которое регулирует управляющий клапан. При низкой нагрузке и на холостом ходу открытие клапанов задерживается, чем выше нагрузка, тем раньше открываются и раньше закрываются впускные клапаны. В результате при тех же затратах топлива мощность двигателя повышается, а объем выбросов сокращается.

ДжапЗап

Характеристики бензиновых двигателей Subaru Impreza

Модель	Объем л	Мощность, л. с.	Кол-во распредвалов	Система впрыска	Особенности	Применение
EJ15	1.5	96–101	SOHC	многоточечная		Серия GC1 до 2006
EJ16	1,6	89–97	SOHC	многоточечная		1993–2007, GC4
EJ18	1,8	108–118	SOHC	карбюратор с распределенным впрыском или моновпрыск		1993–99, GC6
EJ20	2	115–190	SOHC/ DOHC		атмосферный наддув, модель EJ204 с AVCS	1993–99,GC–GF с 2004 GH–GE 2007–11 GE-GH
EJ20T	2	220–280			турбонаддув, интеркулер	WRX, WRX STI
EJ22	2,2	135–142	SOHC	многоточечная		1995–2001
EJ22G	2,2	276	DOHC		турбонаддув	STi GC8
EJ25	2,5	155–305	SOHC DOHC	с электронным управлением	турбированные/ нетурбированные	С 1998
EL15	1,5	110	DOHC		AVCS	С 2006 GD, GG, GE, GH
FB16	1,6	113	DOHC		AVCS	С 2012
FB20	2	146–150	DOHC		AVCS	С 2012

Единственный дизельный двигатель Subaru Impreza – EE20, ДВС объемом 2 л, мощностью 147 л. с., DOHC, устанавливался на моделях 3-го поколения. Это первый в истории опыт применения оппозитного дизельного двигателя на легковых авто. Минимальный объем двигателей Subaru Impreza – 1,5 л, максимальный – 2,5 л. Самый мощный среди них двигатель EJ257 (305 л. с.), которым комплектовались Impreza WRX STI MY08-MY17 для американского рынка.

Ресурс и причины поломок

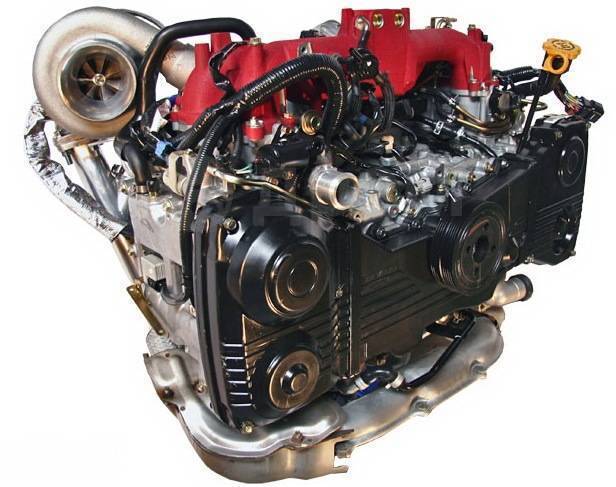

Горизонтально-оппозитные двигатели «Субару» принято называть «боксерами» из-за специфики движений поршней, они напоминают движения рук боксеров-соперников. К достоинствам этих ДВС относятся высокая прочность, хорошая сбалансированность, минимальная вибрация при работе, ресурс, достигающий миллиона км. На практике двигатели Subaru Impreza служат без капремонта 250 тыс. км и больше. На форумах можно найти отзывы автовладельцев, которые за 300 с лишним тыс. км пробега меняли только прокладки крышки ГБЦ.

Оппозитный двигатель «Субару» – боксер, которого непросто отправить в нокдаун

Правда, к двигателям с турбонаддувом, которые разработаны специально для спортивных авто, это не относится. Все модификации двигателей EJ20T подвергаются интенсивным нагрузкам и часто нуждаются в переборке уже после 100–150 тыс. км пробега, а иногда и капитальный ремонт не помогает, агрегат просто не подлежит восстановлению. Самыми надежными считаются двигатели объемом до 2 литров – EJ15, EJ16, EJ18. Но Subaru Impreza с двигателями 2.0 популярнее, поскольку мощнее. Ресурс двигателей серии FB, как утверждают инженеры Subaru, увеличен на 30 % в сравнении с предыдущим поколением. Основной недостаток двигателей Subaru EJ и EL – обусловленная конструктивными особенностями сложность обслуживания. В моделях линейки FB упрощен доступ к двигателю для обслуживания, цепь ГРМ стала необслуживаемой.

Двигатели Subaru Impreza, как и любые бензиновые ДВС, страдают из-за использования некачественного бензина и масла, несвоевременной замены масла, агрессивного вождения, работы на максимальных оборотах коленвала. Внутренняя поверхность цилиндров подвержена химической коррозии, которую может спровоцировать высокое содержание серы в бензине, и механическому абразивному износу (абразивные включения содержит нагар). В результате этих процессов быстрее изнашиваются поршневые кольца, возрастает расход масла. При использовании масла низкой вязкости поршни заклинивает, слишком высокая вязкость приводит к масляному голоданию. Двигатели требовательны к прогреву, особенно зимой.

Для двигателей объемом меньше 2 л рекомендован 92-й бензин, объемом 2 л и больше 95–98-й. Масло нужно подбирать по сезону в соответствии с рекомендациями производителя, оптимальная частота замены – 7,5 тыс. км. Для полной замены требуется от 4 до 5 л моторного масла, в зависимости от модификации двигателя. Еще одна мера, способная продлить срок службы двигателя, – установка снизу дополнительной защиты картера.

На российских дорогах риск пробоя или деформации картера при наезде на препятствие довольно высок, к тому же в двигатель попадает изрядное количество грязи. В автомобилях Subaru Impreza штатная защита двигателя не всегда справляется со своей задачей. В случае ее повреждения можно приобрести контрактную. Выпускают конструкции для защиты картера и сторонние производители. Их изготавливают из стали, сплавов, композитных материалов. Они не только защищают от неблагоприятных механических и химических воздействий, но и затрудняют угонщикам доступ к проводке в подкапотном пространстве. При установке дополнительной защиты важно правильно подобрать ее в соответствии с модификацией кузова.

У разных двигателей есть характерные слабые места и типовые неполадки:

• в разных модификациях EJ20 – стук 4-го цилиндра, он возникает из-за несовершенства системы охлаждения. Непродолжительный (2–3 минуты) стук после запуска – нормальное явление. Стук на прогретой машине продолжительностью до 10 минут – тревожный симптом, указывающий на необходимость капитального ремонта.
• износ, люфт крышек клапанов и сальников распредвалов, приводящий к протечкам масла. Если неполадку своевременно не устранить, давление масла падает, возникают все симптомы масляного голодания;
• в турбированных версиях – глубокое залегание колец, приводящее к повышенному расходу масла;
• моделям линейки EJ25 присущи многие слабые места EJ20, но есть у них и свои недочеты. Более тонкие стенки цилиндров увеличенного диаметра подвержены перегреву, часто деформируется ГБЦ, текут прокладки. В модификациях EJ257 и EJ255 часто происходит проворачивание вкладышей;
• в FB20 катализатор очень уязвим, чувствителен к качеству бензина и уровню масла. В моделях, выпущенных до 2013 г., часто встречаются дефекты блока цилиндров, а закоксованные маслосъемные кольца обуславливают повышенный расход масла.

Пагубные последствия имеет эксплуатация авто с вышедшим из строя катализатором, неисправной системой охлаждения, несвоевременная замена топливных, воздушных, масляных фильтров, свечей. Напуганные мифами о сложности замены свечей зажигания в авто с горизонтально-оппозитными двигателями владельцы часто стараются оттянуть этот момент. На самом деле ни снимать, ни даже приподнимать двигатель для этой процедуры не нужно, достаточно отсоединить ряд расположенных сверху деталей. Процесс для модели GC8 с двигателем EJ205 демонстрируется на видео ниже. Со старыми свечами двигатель начинает троить, ухудшается его динамика, возрастает расход топлива и объем вредных выбросов, в конечном итоге мотор выходит из строя.

Чтоб двигатель Subaru Impreza заводился без проблем, свечи зажигания рекомендуется менять через 50 тыс. км пробега

Еще одна проблема, не связанная с самим двигателем ­– обрыв, смещение его подушки (опоры), проявляется обычно ощутимой вибрацией. Замена подушек двигателя Subaru Impreza – довольно затратное мероприятие, но пренебрегать им нельзя, иначе последующий ремонт ДВС обойдется еще дороже. Можно сэкономить, если удастся найти контрактную подушку двигателя в хорошем состоянии. Существует множество моделей опор, поэтому перед покупкой важно убедиться в соответствии запчасти вашей модели авто.

Ремонт двигателей Subaru Impreza

В первую очередь в двигателях Subaru Impreza нуждаются в замене прокладки ГБЦ. Но лучше покупать полный ремкомплект, в который входят прокладки клапанных крышек и болтов к ним, прокладки помпы, впускные и выпускные маслосъемные колпачки. Это дешевле, чем приобретать расходники по отдельности, а в замене все эти элементы нуждаются довольно часто. Желательно сразу же купить натяжные и обводные ролики для ремня ГРМ, болты блока цилиндров и ГБЦ. Достаточно интенсивно изнашиваются коренные и шатунные вкладыши, их при разборке двигателя лучше менять в профилактических целях, даже если состояние удовлетворительное. На расходниках нельзя экономить, обязательно использовать оригинальные. Закоксованные маслосъемные кольца на первый раз можно попытаться раскоксовать, извлечь, отчистить и установить снова, но это временная мера, лучше сразу их заменить.

Какие еще детали нуждаются в замене, станет ясно в процессе разборки двигателя. Шейки распредвала и коленвала, поршни нужно промерять микрометром для определения степени износа. Могут понадобиться довольно масштабные и дорогостоящие виды ремонтных работ:

• замена масляного и водяного насоса;
• замена ремня ГРМ;
• замена коленвала. Можно попытаться прибегнуть к шлифовке, она устраняет задиры, но не помогает при изгибе оси вращения. К тому же коленвал может иметь внутренние трещины, которые не видны, но дадут о себе знать после ремонта;
• ремонт шатунно-поршневой группы – замена сильно изношенных поршней, деформированных шатунов;
• ремонт ГБЦ. Замена этого блока в большинстве случаев не требуется, достаточно шлифовки плоскости, регулировки клапанов, замены маслосъемных колпачков;
• расточка блока цилиндров (не всегда удается найти специалиста, способного выполнить эту процедуру).

Двигатели Subaru Impreza (за исключением тех, что устанавливаются на спортивных авто WRX и WRX STi) отличаются высокой ремонтопригодностью. Но бывают ситуации, когда вследствие крайне неаккуратной эксплуатации или после ДТП двигатель не подлежит ремонту. Если в замене нуждаются коленвал или блок цилиндров, ремонтные работы с учетом стоимости новых узлов обойдутся слишком дорого, рентабельней замена двигателя целиком. Но не все могут себе позволить купить двигатель Subaru Impreza, если речь идет о новом агрегате, ведь это один из самых дорогих узлов. А вот контрактный двигатель для Subaru Impreza GG3 EJ15 обойдется; не дороже капремонта.

Стоимость контрактных агрегатов варьируется достаточно широко, имеет значение модель двигателя, пробег автодонора, состояние мотора. Иногда товар попадает к покупателю, пройдя по цепочке посредников, что тоже влияет на цену. Компания JapZap закупает все запчасти на аукционах в Японии, цены доступные за счет больших оборотов и отсутствия посредников. К тому же здесь вы с гарантией можете приобрести контрактные двигатели из Японии без пробега по РФ. О том, как качество бензина, масла, дорог, манера вождения влияют на состояние двигателя, сказано немало. Двигатели с японских разборок в этом плане выигрывают у силовых агрегатов, снятых с авто, которые эксплуатировались в РФ или США.

Приложения: Последние новости России и мира – Коммерсантъ Авто (50359)

Если верить фантасту Артуру Кларку, всякая достаточно продвинутая технология практически неотделима от волшебства. Если судить по автомобилям Subaru, некоторые технологии изначально настолько волшебны, что продвигать их можно до бесконечности.

Горизонтальная стойка

В истории автомобилестроения найдется не много примеров использования горизонтально-оппозитных двигателей. Не удивительно, что сегодня силовая установка этого типа ассоциируется прежде всего с маркой Subaru, сделавшей горизонтально-оппозитный двигатель элементом базовой комплектации всех своих моделей. В этих моторах сосредоточена соль инженерной мысли компании, ее колоссальный опыт в области авиации и автоспорта. Впервые такой двигатель был установлен на модели Subaru 1000, представленной компанией Fuji Heavy Industries Ltd в 1965 году на 12-м Токийском автосалоне. Конструкция этого двигателя, при котором поршни расположены по обе стороны от коленчатого вала под углом 180°, имеет целый ряд характерных особенностей. Малый вес, мощный крутящий момент и хорошая передача крутящего момента не последние в этом ряду. На первый взгляд такой мотор создан для автомобильных гонок и в расчете на водителей, для которых скорость — базовая ценность всякого транспорта. На второй — он в полной мере отвечает потребностям автолюбителей, склонных к спокойному перемещению в пространстве, ценящих комфорт и надежность технических агрегатов. В частности, малая вибрация, которой в силу своей конструкции отличается оппозитный двигатель Subaru Boxer,— залог и комфорта, и долговечности.

Самое удивительное, что преимущества оппозитного двигателя Subaru Boxer распространяются не только на бензиновые, но и на дизельные версии. Subaru Boxer Diesel стал первым горизонтально-оппозитным дизелем в легковых машинах в мире. С 2008 года Boxer Diesel фирмы Subaru устанавливается на модели Impreza, Legacy, Outback и Forester. Легкие и компактные горизонтально-оппозитные двигатели работают более плавно, чем рядные и V-образные двигатели. В двигателе Subaru Boxer, отличающемся 180-градусной конфигурацией, поршни движутся навстречу друг другу, нивелируя уровень вибраций. Кроме того, оппозитные двигатели имеют низкий центр тяжести, что, в свою очередь, делает автомобиль более устойчивым и в конечном итоге более послушным в управлении. Низкое расположение мотора — это и гарантия безопасности, поскольку при фронтальном столкновении он смещается вниз, а не в салон автомобиля.

Все перечисленные достоинства оппозитного мотора не должны заслонить того важного факта, что в автомобилях Subaru он является начальным звеном цепочки симметричного полного привода, важнейшим элементом, обеспечивающим баланс автомобиля и его отменные драйверские качества.

Законы симметрии

Симметричный полный привод (Symmetrical AWD) — один из главных атрибутов автомобилей Subaru на протяжении нескольких десятилетий. Во многом благодаря этой технологии Subaru стала первой японской автомобильной маркой, завоевавшей Кубок конструкторов на чемпионатах мира по ралли (WRC) три года подряд. Во многом благодаря ей автомобили этой марки стали популярны во всем мире. История полного привода на автомобилях марки началась с выпуска в 1972 году модели Subaru Leone 4WD Station Wagon. До этого полный привод был «привилегией» внедорожников. Subaru Leone к их категории не относился, и это, как оказалось, пошло ему только в плюс. Универсал стал оптимальным вариантом для тех водителей, кому нужно было и транспортное средство достаточной проходимости для загородных поездок, и комфортный автомобиль на каждый день для поездок на работу.

За эти годы технология полного привода, который имеется на каждой сошедшей с конвейера машине, развивалась и совершенствовалась. Но основная особенность системы симметричного полного привода Subaru неизменна и заключается она в том, что расположенные продольно оппозитный двигатель, коробка передач, приводные валы и даже выхлопная система образуют абсолютно симметричную (относительно продольной оси) конструкцию, которая помогает обрести идеальный баланс при разгоне, торможении и в поворотах. Данная конструкция помогает избежать лишней нагрузки на оси, обеспечивает автомобилю естественный нейтральный баланс и идеальную развесовку (вдоль оси автомобиля и по сторонам), минимизирует момент инерции во время поворота руля.

«Технологии,— полагал писатель Макс Фриш,— это искусство переделать мир так, чтобы с ним уже можно было не сталкиваться». Фирменные технологии Subaru не сотрясают основ этого мира, но меняют автомобили так, чтобы свести всякие столкновения с миром к минимуму. Система Symmetrical AWD, действующая на всех моделях марки, представленных в России (Impreza, Impreza WRX STI, Forester, Legacy, Outback и Tribeca), во много раз повышает безопасность автомобиля на дороге. У водителя полноприводного Subaru гораздо больше шансов избежать потери управления на скользкой или неровной дороге, когда сцепление шин с покрытием ухудшается — крутящий момент от двигателя перераспределяется на небуксующие колеса. В итоге система полного привода не просто обеспечивает безопасность движения, но и позволяет получать удовольствие от драйва. А это многого стоит.

Электроника на страже

Характер поведения автомобилей Subaru определяет также целый ряд вспомогательных систем, органично интегрированных в модульную конструкцию платформы. Среди надежных помощников водителю Subaru — система динамической стабилизации VDC, система распределения и активного разделения крутящего момента VTD, система активного распределения крутящего момента Active Torque Split, дифференциал повышенного трения с вязкостной муфтой.

Все эти системы, обеспечивая хорошую управляемость и высокую безопасность автомобиля, позволяют водителю чувствовать себя защищенным и получать удовольствие от вождения. Система динамической стабилизации VDC помогает стабилизировать автомобиль практически на любом дорожном покрытии. Система Active Torque Split, которая устанавливается на автомобили с автоматической трансмиссией и следит за распределением крутящего момента, действует на основе информации (о скорости автомобиля, сцеплении колес и т. д.), снимаемой компьютером с сенсорных датчиков. Компьютер анализирует самые разные данные: угол поворота рулевого колеса, количество оборотов двигателя, положение тормозов и проч.— и на основе этих данных дает команду оптимизировать распределение крутящего момента между передними и задними колесами.

Функция центрального дифференциала повышенного трения — оптимально распределять крутящий момент между передними и задними ведущими колесами на автомобилях с ручной коробкой передач. В обычных условиях он распределяется в отношении 50:50 между осями. При потере равномерного сцепления с дорогой, то есть когда передние или задние колеса проскальзывают, вязкостная муфта автоматически перераспределяет крутящий момент на те колеса, которые имеют максимальное сцепление с дорогой, поддерживая тягу и управляемость автомобиля. Еще один электронный помощник на Subaru с автоматом — система изменяемого распределения крутящего момента с электронным управлением VTD. В ее конструкции используется сложный дифференциал планетарного типа, который осуществляет распределение крутящего момента между ведущими колесами: 45% на передние колеса, 55% — на задние. Распределение крутящего момента в такой пропорции сделано намеренно — для более плавного и четкого управления и обеспечения энергичного, спортивного стиля вождения.

Впрочем, какой бы стиль вождения ни предпочитал водитель Subaru, у него всегда есть возможность этот стиль сменить. Точнее, выбрать один из трех вариантов, предлагаемых системой SI-DRIVE — системой интеллектуального привода Subaru. SI-DRIVE первоначально присутствовала в базовой комплектации только автомобилей с трехлитровым атмосферным двигателем. Сейчас она доступна и владельцам автомобилей, на которых установлены моторы с турбонаддувом меньшего объема. Эта система позволяет держать под контролем характеристики работы двигателя и трансмиссии, состояние и изменения которых постоянно отражаются на информационном дисплее. Селектор системы размещен на центральном тоннеле. Режим Intelligent включается простым нажатием на селектор. Он предназначен для езды в плотном городском потоке, в сложных погодных условиях и для совершения спокойных туристических поездок. Благодаря индикатору переключения передач водитель всегда знает оптимальный момент для переключения скорости. Датчик экономичного расхода топлива ECO-метр указывает текущий и средний уровень потребления топлива, помогая водителю следить за эффективным расходом топлива. Спортивный режим Sport, включаемый поворотом селектора влево и обеспечивающий линейные отклики на газ, годится для быстрого перемещения по свободным улицам, в то время как усиленный спортивный режим Sport Sharp, в котором реакции двигателя максимально обострены, создан для демонстрации и тестирования гоночных способностей автомобиля.

Александр Ставров

Субару оппозитный двигатель недостатки. Оппозитный двигатель: достоинства и недостатки

Оппозитным называется двигатель, цилиндры которого расположены в горизонтальном порядке относительно друг друга. Подобная схема строения имеет название: V-образный двигатель с углом развала цилиндров 180 градусов. С английского языка слово «opposite» переводится — «расположенный напротив». Рассмотрим оппозитный двигатель — плюсы и минусы.

Особенности оппозитного мотора

Несмотря на сходство с V-образным мотором, оппозитник не имеет с ним ничего общего. Отличие состоит в том, что в оппозитнике два соседних поршня расположены в одной плоскости относительно друг друга. В V-образном движке поршни при движении в определенные моменты занимают положение верхней и нижней «мертвой точки». В оппозитнике они одновременно достигают либо верхней «мертвой точки», либо нижней. Такое усовершенствование V-образного мотора получилось в результате расположения цилиндров под развернутым углом.

Другим новшеством стало расположение газораспределительных механизмов в вертикальной плоскости. Все это освободило конструкцию силовых агрегатов от несбалансированности и повышенных вибраций, а движение на авто сделало максимально комфортным. Теперь вибрации от двигателя не передаются кузову и не сотрясают машину.

Оппозитные моторы всегда имеют четное число цилиндров. Наибольшее распространение получили четырех- и шестицилиндровые двигатели.

Особенности конструкции силового агрегата типа «боксер» обладают значительными преимуществами перед другими видами моторов:

Центр тяжести смещен вниз;
экономичный расход топлива;
низкий уровень вибраций;
увеличенный ресурс мотора;
пассивная безопасность при лобовом столкновении.

Смещенный вниз центр тяжести позволяет добиться лучшей устойчивости авто и оптимальной управляемости при активных маневрах и
крутых поворотах. Во время резких поворотов значительно уменьшается крен. Расположение движка на одной оси с трансмиссией обеспечивает лучшую передачу мощности. Отсутствие уравновешивающих валов экономит расход топлива.

Двигатель работает в плавном режиме. Низкий уровень вибрации мотора достигается, благодаря согласованному вращению соседних поршней. Расположение коленвала на трех подшипниках, вместо пяти обычных,- еще одно преимущество оппозитного двигателя. Это значительно уменьшает массу движка и его длину.

Расположение поршней в горизонтальной плоскости придает системе большую жесткость, что значительно уменьшает механические потери при работе силового агрегата.

Пассивная безопасность обеспечивается тем, что при столкновении мотор легко уходит вниз под машину. В результате происходит снижение интенсивности направленного на пассажирский салон удара.

Увеличенный диаметр цилиндров обеспечивает мотору высокие обороты, что дает возможность создавать на этой базе модели спортивного типа.

Еще одной особенностью является характерный звук при работе оппозитного силового агрегата: он приятнее для слуха.

Недостатки оппозитного двигателя.

Преимущества оппозитного двигателя налицо. Недостатками являются:

Трудоемкий ремонт;
повышенный расход моторного масла.

Чтобы провести ремонт двигателя, его полностью снимают. Однако не в этом проблема. Детали для замены стоят очень дорого, а сбор движка доставляет немалые головные боли. Если при ремонте рядного мотора водитель может самостоятельно заменить свечи, то в оппозитнике это невозможно. Любой ремонт необходимо проводить на специальном оборудовании, которое имеется только на СТО.

История возникновения оппозитника

Изначально данный вид силового агрегата применялся в военной промышленности, в частности, на отечественных танках. В дальнейшем на подобных движках ездили Икарусы и мотоцикл Днепр МТ. В данное время установкой оппозитника на свои изделия занимаются две фирмы — Porsche и Subaru.

Первые разработки появились в тридцатых годах прошлого столетия, когда инженеры концерна Volkswagen начали усовершенствовать V-образный и рядный движок. В шестидесятых годах идею перехватила японская фирма Субару. В 2008 году Subaru выпускает первый оппозитник, работающий на дизеле. Отличительные особенности — четырехцилиндровый движок с вместительностью 2 литра. Показатель мощности — 150 л/с.

Видео принцип работы опозитного двигателя Subaru

Несмотря на дороговизну запчастей и обслуживание в СТО, удовольствие от езды на авто, оснащенных «боксером», не сравнить ни с чем. Высокая устойчивость, легкая управляемость, отзывчивость авто на все действия водителя говорят сами за себя.

Появление первых оппозитных двигателей с горизонтальным расположением поршневой системы в свое время решило многие проблемы.

После появления первых двигателей внутреннего сгорания великие умы человечества не оставляли затею усовершенствовать имеющуюся конструкцию.

Основной задачей было уменьшение размеров, более компактное расположение и повышение устойчивости автомобиля.

Оппозитный двигатель решил многие из перечисленных выше проблем, но не до конца.

История

Первоначально оппозитные двигатели использовались исключительно на военной технике и в гражданском автомобилестроении большим спросом не пользовались.

Единственные, кто заинтересовались данным типом мотора – разработчики Фольцваген, которые с 1938 года начали устанавливать его на автомобили «Жук».

Почти за 65 лет было выпущено около 22 миллионов таких автомобилей.

Со временем установкой таких моторов занялись и разработчики компании Порше. Так, оппозитные моторы появились на Porsche 987 Boxster и сериях GT.

С 1963 года к «клубу любителей» подключился японский бренд Субару, для которых данный вид двигателей стал приоритетным.

На фото оппозитный двигатель субару.

Основные типы

Сегодня существует два основных типа оппозитных двигателей.

ОРОС – уникальный в своем роде мотор. Его особенность заключается в том, что поршни не просто горизонтально расположены – они двигаются асинхронно друг другу.

Благодаря этому конструкция существенно упрощается – отпадает необходимость использовать систему клапанов и ГБЦ.

В итоге двигатель теряет в массе и общем объеме вредных выбросов. Что касается типа «ОРОС» на бензине и дизельном топливе, то в первом случае топливная смесь попадает в мотор с помощью карбюратора, а ВТО втором – напрямую в камеру.

Боксер – второй тип оппозитного двигателя, который по принципу действия очень похож на V-образный.

Особенность такого мотора – синхронное перемещение поршневых групп через каждые 1/2 оборота коленвала.

Число цилиндров может различаться – от 4 до 12. Наибольшей популярностью пользуются 6-ти цилиндровые оппозитные моторы, которые отличаются минимальным уровнем вибрации.

Преимущества

После краткого рассмотрения конструктивных особенностей оппозитника, хотелось бы подвести итого по поводу его плюсов.

Их несколько:

1. Благодаря низкому расположению узла можно говорить о существенном снижении центра тяжести. Как следствие, управляемость автомобиля и его устойчивость на дороге (даже при большой скорости) увеличивается в разы.
2. Оппозитник находится практически на одном уровне с трансмиссией, поэтому передача мощности от узла к узлу происходит с максимальной эффективностью.
3. Данный вид мотора хорош практически полным отсутствием вибраций во время движения. Поршневые группы, развернутые на 180 градусов друг относительно друга, отлично сбалансированы и великолепно гасят лишнюю энергию. Как следствие, двигатель работает плавно и без лишних рывков.
4. Оппозитный двигатель отлично сбалансирован, поэтому всегда есть возможность установить коленчатый вал на трех подшипниках (в обычных моторах их целых пять). Благодаря этой особенности, вес и длина мотора существенно уменьшаются.
5. Что касается пассивной безопасности во время движения, то у данного типа моторов практически нет конкурентов. В случае лобового удара с движущимся навстречу транспортным средством двигатель не будет входить в салон, а просто выпадет вниз. Такая особенность уже спасла не один десяток жизней.
6. Оппозитный мотор при правильной эксплуатации имеет огромный ресурс – до миллиона километров. Главное – своевременно производить и прочих расходников.

Недостатки

Если бы в данном виде у двигателя были одни преимущества, то он бы устанавливался на всех автомобилях.

К сожалению, есть ряд минусов, которые добавляют «ложку дегтя»:

1. Главный недостаток – сложность выполнения ремонтных работ. Из-за горизонтального расположения подлезть к двигателю просто нереально. Зачастую приходится снимать весь узел, чтобы провести небольшие ремонтные работы.
2. Практика эксплуатации показала, что из-за горизонтального расположения двигателя гильзы цилиндра истираются неравномерно. Из-за этого уже через некоторое время эксплуатации двигатель начинает «есть масло».
3. При выпуске данного двигателя планировалось сэкономить место под капотом, но по факту получилось наоборот – оппозитник занимает много больше пространства. Просто и того, что расположен он немного ниже.
4. Из-за сложности конструкции очень сложно найти специалиста, готового взяться за серьезный ремонт. Если же и получается это сделать, то необходимо быть готовому к существенным затратам.

Особенности применения сегодня

Как мы уже упоминали, с 1963 года такой двигателей устанавливают на Субару Бокстер.

Четырехцилиндровые моторы имеют три поколения:

• — ЕА – выпускались с 1966 по 1994 года;
• — ЕJ – устанавливались на автомобили с 1989 по 1998 года. При этом коленвал держался на 5 подшипниках;
• — FB – выпускается с 2010 года.

Нельзя не отметить путь 6-ти цилиндровых двигателей, которые в течение четырех лет с 1987 года выпускались под серией ER, с 1992 по 1997 год появилась серия EG, а с 1999 года – EZ.

Как показала практика эксплуатации, четерехцилиндровые моторы оказались более компактными, безвредными и экономичными.

Наиболее распространенными двигателями на современных автомобилях считаются рядные и V-образные. Оппозитные моторы используются гораздо реже, в основном на моделях Porsche и Subaru. В чем же причина такого невнимания, и какими достоинствами обладает оппозитный двигатель?

Варианты конструкции

От своих собратьев этот мотор отличается тем, что цилиндры в нем расположены не вертикально или под углом, а горизонтально, т.е. в противоположные стороны друг от друга. Отсюда и название — оппозитный или горизонтально-оппозитный двигатель.

Существует два варианта конструкции таких моторов. Первый — поршни движутся навстречу друг другу и имеют общую камеру сгорания. Такие К их плюсам можно отнести высокое качество газообмена, более простую, по сравнению с рядными или V-образными моторами, конструкцию. Подобные приборы использовались на военной технике, в частности, на советских танках Т-64, которые могли работать на разных видах топлива: керосине, бензине, солярке. Чтобы перевести танк на другой вид, достаточно было передвинуть специальный рычажок на и выставить требуемый угол зажигания. Двигатель оснащался двумя турбинами: наддува, которая увеличивала мощность, и газовой, выводившей отработанные газы наружу. Минусы у таких оппозитников те же, что и у двухтактных двигателей: более высокие потери топлива через К этому, как можно догадаться, добавляются приличные габариты, ведь для движущихся навстречу поршней требуется и два коленчатых вала. Второй вариант более распространен. Именно его мы чаще всего имеем в виду, когда подразумеваем оппозитный двигатель. Условно говоря, это V-образный мотор, цилиндры которого решили разложить под углом в 180 градусов. Он применяется и на автомобилях (Porsche, Audi, Subaru), и на мотоциклах («Днепр», «Урал»). О нем мы и поговорим ниже.

Преимущества и недостатки

Итак, преимущества. Главный плюс такой компоновки двигателя — это более низкий центр тяжести, благодаря которому улучшается управляемость автомобиля. Также оппозитник выгодно отличается в плане размеров и веса. Он заметно короче и ниже, чем рядные двигатели. Еще одно преимущество — отличная сбалансированность, которая обеспечивается благодаря расположению поршней, нейтрализующих вибрацию друг друга. Смещение центра тяжести силового агрегата к центру автомобиля дает возможность сделать поворот более точным и стабильным. Это особенно важно для спортивных моделей, где управляемость стоит не просто на первом, а на самом первом месте. Есть свои плюсы и при лобовых столкновениях. Поскольку оппозитный двигатель расположен низко, то при столкновении он сдвинется под кабину, а не в салон автомобиля. Так что наличие такого мотора говорит в пользу безопасности машины.

Имеет ли оппозитный двигатель недостатки? Да, и довольно существенные. Именно они стали причиной того, что такие моторы не получили широкого распространения. Оппозитники имеют небольшую длину и высоту, но ширина у них гораздо больше, чем у двигателей, где цилиндры стоят в ряд или в виде буквы V. Это создает немало проблем конструкторам. Моторный отсек должен быть таким, чтобы оппозитный двигатель вписался в него по ширине. При этом нужно компактно расположить рулевое управление и управляемые колеса. Еще одна проблема — доступность узлов для обслуживания. Если масло в двигателе еще можно сменить самостоятельно, то остальные операции может выполнить только специалист. Даже свечи зажигания в двигателе менять самостоятельно не рекомендуется, потому что можно легко повредить головку блока цилиндров. Эти недостатки делают оппозитные двигатели дороже в изготовлении и обслуживании. А это, в свою очередь, влияет на цену автомобиля.

Как видим, у этого типа устройств хватает и достоинств, и недостатков. Впрочем, их конкуренты тоже неидеальны. Поэтому при выборе автомобиля определитесь, так ли важна для вас сложность и дороговизна в обслуживании силового агрегата. Вполне возможно, что хорошая управляемость автомобиля окупит эти затраты с лихвой.

Оппозитный двигатель (оппозитный — [фр., англ, opposite] противоположный) представляет собой двигатель внутреннего сгорания, расположение цилиндров друг на против друга, то есть с противоположным расположением цилиндров. Принцип работы прост, когда один цилиндр находиться на крайней мёртвой точке, второй цилиндр находиться на противоположной мёртвой точке параллельно ему, под углом 180 градусов. Оппозитный двигатель может быть дизельный и бензиновый.

Самые первые двигатели такого типа устанавливались на венгерский автобус «Икарус» и мотоциклы, также такой тип расположения цилиндров получил обширное применение для военной техники, устанавливались на машины BMW и лишь, потом получили огромный спрос со стороны Porsche и Subaru. Субару используют двигатели такого типа работы очень активно, у их авто можно встретить как дизельный, так и бензиновый вариант.

ОРОС

Оппозитный двигатель типа ОРОС очень сложен в своём устройстве, имеет один коленвал, но при этом два поршня работают в одном цилиндре, которые движутся на встречу друг друга. Такое усложнение привело к закрытию работы над ОРОСом, но недавно благодаря спонсорской помощи разработка возобновлена в поисках альтернативных решений.

5ТДФ

Принцип работы у двигателей такого типа не всегда одинаковый. Второй оппозитный двигатель 5ТДФ, имеет огромное различие от забытого ОРОС или популярного аналога Subaru «боксер» который мы ещё рассмотрим. В 5ДТФ как и в ОРОС два поршня работают в одном цилиндре двигаясь на встречу друг другу, но имеет два коленвала, которые располагаются на местах головки субаровского «боксера». В момент достижения крайней мёртвой точки между двумя поршнями остаётся пространство, называемой как у дизельных, так и у бензиновых систем камерой сгорания, отличие лишь в способе подаче. Тут дело в том, что оппозитный двигатель 5ДТФ двухтактный, в то время как ОРОС и «боксер» четырёхтактные, естественно газообмен происходит как у двухтактного. Активное применение двух коленвальчетый дизельный 5ДТФ получил на танках Т-64, но после завершения их производство от него всё больше отказываются в пользу других двигателей. Такое положение дел могло быть и у «боксера» если бы не Субару.

Боксер

Самый востребованный и часто используемый оппозитный двигатель «боксер» эволюционирует и до сих пор совершенствуется только благодаря Subaru, которые ставят его практически на все машины. В «боксере» стоит один кривошиповый коленвал ровно по его середине, такое расположение коленвала даёт возможность равномерно распределить массу двигателя. Количество цилиндровот четырёх до двенадцати, самый лучший из двигателей «боксер» имеет шесть цилиндров. Это и не удивительно ведь такое количество цилиндров оптимально для всех типов двигателей. Расположение коленвала повлияла не только на массу и размеры двигателя, но и на его пониженную рабочую вибрацию, понизить которую помогают так же специальные крепления. Повышением мощности в таких двигателях занимается турбина, двигатели без неё работали бы на 30 процентов хуже.

Принцип действия типа «боксер»:

• Принцип работы типа «Боксер»

Теперь мы понимаем, принцип работы, какие оппозитные двигатели бывают, но так ли они хороши?

Разрушение мифов

Самая главная цель, так и не была достигнута, размеры оппозитного двигателя отличаются от обычного V-образного настолько слабо, что гордиться этим не приходится, а расположение не чего не меняет. Вот и выходит, что плюсы и минусы будем искать в другом, да и не важно это для автолюбителей, мало или много место, под капот умещается и значит всё хорошо.

Достоинства

Но плюсы оппозитного двигателя действительно радуют:

Улучшенная управляемость машины, это достигается благодаря смешению центру тяжести, масса имеет
• расположение около оси и машина действительно ведёт себя более послушно. Для многих автолюбителей, особенно в России это очень важно.
• Повышенный комфорт, достигается за счёт уменьшенной вибрации двигателя, которая не переходит к другим частям автомобиля.
• Повышенный ресурс износа, самый главный плюс двигателей такого типа. Жизнь рассчитана больше чем на миллион километров.

Недостатки

Но и минусы заставляют задуматься:

• Повышенное потребление топлива, если взять два автомобиля, один с оппозитником а другой с V-образным примерно одинаковой мощности, расход на 100 километров у оппозитного двигателя будет примерно на пять литров больше.
• Повышенный расход масла, двигатели других типов «едят» в разы меньше масла.
• Дорогостоящий ремонт двигателя, это касается не только стоимости процедуры, но и стоимости запасных частей для вашего двигателя.
• Поиски станции, даже если у вас и будут деньги на ремонт и запчасти, не каждый мастер возьмется за столь сложный двигатель.

Получается, что все минусы касаются именно вашего кошелька, все вопросы лишь в том готовы ли вы отдать за это деньги. Но качество не оспаривается, именно по этому, нужно задуматься, лучше платить много раз по малу или не заплатить вовсе не когда.

Поломка двигателя это большая редкость для двигателей и с меньшой работа способность, что уж говорить о «боксере», рассчитанным на миллион километров лучшими инженерами Fuji Heavy Indastries Ltd, специально для Subaru. Не знаю, зависит ли это от этого или нет, но Subaru не собираются отказываться от своих двигателей ещё очень долгое время и судя по их продажам людей это вполне устраивает. Такая позиция в первую очередь основывается на мнение, что отказ от оппозитного двигателя станет огромным шагом назад.

• Принцип работы

Оппозитный двигатель — это не просто техника, которая опередила свое время, а на самом деле решение многих задач, которые не способны решить многие современные традиционные двигатели.

Что такое оппозитный двигатель? Видео

Оппозитный двигатель представлен особым типом силовой установки, которая напоминает сама по себе традиционный двигатель, однако цилиндры при этом расположены – горизонтально. В простонародье данный мотор получил название «боксер». Это обусловлено движением поршней друг от друга, либо же друг другу, навстречу. Однако, при этом два поршня находятся в одинаковом положении.

Оппозитный двигатель. Фото

Первым образцом является двигатель от компании Volkswagen в 1938 году. В то время агрегат состоял из 4-цилиндрового «оппозитника» объемом 2 литра, мощностью 150 лошадиных сил. После этого мотор приобрел популярность и начал широко использоваться.

Оппозитный двигатель Субару

На сегодняшний день оппозитные двигатели производят и устанавливают компании Subaru и Porsche. До недавнего времени такую участь также разделяли и Toyota, Honda, Ferrari, и само собой, родоначальник оппозитных моторов – Volkswagen. Подобные установки можно заметить не только в мотоциклах, автобусах фирмы Икарус, но и в некоторых танках.

Видео про оппозитный двигатель Субару:

Принцип работы оппозитного двигателя. Видео

Чтобы сформировать окончательную картину о том, что же из себя представляет оппозитный двигатель, следует разобраться в его строении. Повторим то же, что было сказано ранее – это ДВС, которому свойственна одна особенность – движение пары поршней производится в горизонтальной плоскости . Вторая же пара по соседству находится также в горизонтальном положении.

Общая сумма таких цилиндров может достигать 12, начинается, конечно же, отсчет с 2. Количество обязательно будет кратно двум. Наиболее популярными образцами являются 4 и 6 цилиндров. Опытные механики и профессионалы отметили, что схема работы 2-х и 4-х цилиндрового оппозитника не слишком то и отличается от традиционного двигателя. Особенности начинают проявляться начиная с шести цилиндров.

Видео принципа работы оппозитного двигателя Субару:

Разновидность оппозитных двигателей

Не будет новостью, что сам принцип работы зависит от особенности вида агрегата. Это относится и к оппозитным двигателям.

Они делятся на:

1. Оппозитные боксер , которые часто применяются в автомобилях марки Subaru. Что касается принципа их работы, то следует сказать, что поршни при этом располагаются за заранее определенной дистанции друг от друга, на одинаковом расстоянии от оси двигателя. Но при этом каждый поршень расположен отдельно друг от друга в цилиндрах. Данный принцип работы схож с поединков в боксе, откуда, собственно, и название;


   Оппозитный двигатель — боксер. Фото

2. ОРОС кардинально отличается от боксера, как строением, так и последовательностью работы поршней. Данные агрегаты относятся к двухтактным. Один из цилиндров расположен сразу за двумя поршнями, которые прикреплены к единому коленчатому валу. Один из них ответственный за впуск смеси, второй – за своевременность выхода продуктов сгорания. В данной конструкции отсутствует головка, которая в большинстве случаев имеется на блоке цилиндра. К преимуществам ОРОС двигателей относится то, что поршни «работают на один коленчатый вал». Именно это позволяет создавать эти двигатели небольших размеров и массой. Из этого вытекает более широкая сфера их применения. Также этот двигатель одинаково работает что на дизельном топливе, что на бензиновом. При всем при этом поршни проходят гораздо меньше расстояние, в связи с чем сила трения в разы меньше, что продлевает жизнь двигателя. А еще, учитывая то, что он обладает меньшим размером и массой, следовательно, для его изготовления требуется в раза два меньше деталей. Это позволяет сэкономить средства. Общим недостатком ОРОС двигателей является то, что они не так давно были разработаны и по сей день совершенствуются. Из-за этого не стоит исключать непредвиденные проблемы в процессе его эксплуатации;


   ОРОС двигатель оппозитный. Фото

3. . Оппозитный двигатель рассчитан также и на работу военной техники, имеющую крупные габариты. Поршни при этом делят один цилиндр и двигаются в одном и том же направлении, однако каждый имеет свой коленчатый вал. Камера сгорания создается в тот момент минимального расстояния между поршнями. Сходством с ОРОС является то, что в сами цилиндры входит воздух, а излишние газы с помощью турбонаддува удаляются. Данная силовая установка обладает мощностью в 700 лошадиных сил, предельное количество оборотов – 2000. Объем при этом равен шести, либо тринадцати литрам.


   Танковый оппозитный двигатель. Фото

Плюсы оппозитных двигателей

Вне зависимости от вида мотора, оппозитные двигатели имеют общие достоинства, среди которых можно выделить:

Минусы оппозитных двигателей

Разумеется, в мире нет ничего идеального, что можно сказать и о оппозитных двигателях. К недостаткам относятся:

• Весьма большая сумма на обслуживание, которое требует вмешательство профессионалов;
• Большая стоимость запчастей;
• Сложность всей конструкции в целом;
• Более высокая затрата масла при работе.

Но даже учитывая вышеперечисленные минусы, многим производителям это не мешает устанавливать оппозитные двигатели на свои автомобили. Перед этим происходит взвешивание всех плюсов и минусов.

Главный из плюсов является больше возможностей и шире перспективы. Ведь, по сути, все недостатки упираются в денежные средства. Однако, большая часть людей осознает тот факт, что за хорошее качество требуется отдавать больше денег. К тому же, использование оппозитных двигателей является следующей ступенью в технологическом развитии.

Различия между оппозитным и рядным четырехцилиндровым двигателем

Сейчас мы будем говорить об общих чертах и отличительных особенностях рядных и оппозитных четырёхцилиндровых двигателях Boxer Four и Straight Four. А так же об их плюсах и минусах. Ниже короткое видео где подробно все описано.

Различия между оппозитным и рядным четырехцилиндровым двигателем. Видео

1. Обе конструкции работают по принципу четырёхтактного цикла — пуск, сжатие, рабочий ход и выпуск.
2. В обеих конструкциях рабочий ход происходит каждые 180 градусов поворота количества валов, но у них немного разный порядок зажигания.
3. На каждом двигателе мы видим мы видим цилиндры под номерами 1, 2, 3, 4. Для оппозитных порядок зажигания 1, 3, 2, 4., а для рядной 1, 3, 4, 2. Так что порядок работы двух последних цилиндров поменян. Эта разница влияет на то как двигатель сбалансирован. У оппозитного двигателя пары цилиндров, наружу и во внутрь, двигаются вместе. Это значит, что сила инерции первого порядка, которая возникает, когда поршень достигает верхне или нижней мёртвой точки взаимокомпенсируются. С рядным четырёхтактном двигателем та же история — силы инерции первого порядка взаимокомпенсируют друг друга, что касается силы инерции второго порядка — здесь двигатели начинают отличаться. Силы инерции второго порядка создаются за счёт того, что поршень движется быстрее верхней части цилиндра, чем в нижней. Когда поршень достигает максимальной или минимальной мёртвой точки, силы инерции второго порядка направлены вверх или вниз от поршня. У оппозитного двигателя, поскольку поршни расположены напротив друг друга, эти силы инерции сбалансированы, что обеспечивает ровную работу двигателя. В рядный четырёхцилиндровой установке все силы направлены в одном направлении, из-за чего двигатель начинает вибрировать, если не использовать балансировочные валы.

Но всё-таки оппозитный двигатель не идеален, из-за того что поршни находятся не на одной линии друг с другом создаётся крутящий момент, который способствует вращению двигателя по вертикальной оси.

КСТАТИ ГОВОРЯ! Если добавить по два цилиндра к любой из конструкций, будь это оппозитная или рядная шестёрка, все силы инерции крутящего момента будут скомпенсированы.

Вы наверное подумали, что оппозитная шестёрка будет иметь вибрации из-за группы 3-х поршней, но каждая группа из трёх поршней балансирует вибрацию другой группы. Если сравнить размеры двигателей Subaru EJ20 2.0L Boxer-4 и Toyota 22R-E 2.0L Inline-4, то они практически одинаковые, с такой конфигурацией двигатели обычно не выполняют объёма более трёх литров, но раньше их выпускали гораздо большего объёма.

Самая большая современная рядная четвёрка — это бензиновый двигатель от автомобиля Toyota Tacoma, объёмом 2,7 литров.

Но это не значит, что рядная четвёрка не имеет своих преимуществ:

1. Как правило, она более компактная, имеет только одну крышку цилиндров и не такая широкая. Что оставляет больше места для подвески и позволяет уменьшить радиус поворота, так как шины автомобиля имеют больше места для поворота.
2. Что касается газораспределительного механизма, эта конкретная рядная четвёрка имеет один распредвал с верхним расположением, но чаще в современных автомобилях встречается два распредвала.
3. Большим преимуществом рядной четвёрки является, то что она имеет только одну головку цилиндра, один впускной и один выпускной распредвал, меньше движущихся частей, меньше веса, а так же намного проще добраться до колодки цилиндра для обслуживания, будь это регулировка клапанов, или замена свеч с рядной конфигурацией — это сделать намного проще.

Наконец мы добрались до темы звучания двигателей. Многие люди утверждают, что оппозитные двигатели звучат лучше, но на самом деле это не преимущество. Этот звук связан с тем, что выхлопные патрубки имеют разную длину.

И так как Субару отказались от данной конструкции выхлопа, новые оппозитные четвёрки будут звучать так же как и остальные четырёхцилиндровые двигатели. Конечно можно создать выхлопную систему с патрубками, которые имеют разную длину, для получения уникального звука выхлопа. Но это может ухудшить продувку цилиндра из-за неравных пульсаций, да и особого смысла в этом нет. Однако, что касается оппозитного двигателя, установка патрубков с разной длинной кажется привлекательной.

Сложности ремонта и обслуживания оппозитных двигателей

Как было сказано ранее, если требуется провести какие-либо манипуляции на двигателе, без помощи специалиста не обойтись. В оппозиционном двигателей без последствий получится собственноручно произвести лишь замену масла.

Одним из факторов, который имеет значительное влияние на срок службы – это вовремя и систематично проведенная раскоксовка. При этой процедуре производится очистка камеры сгорания, клапанов и поршней от скопившегося нагара. Лучше всего данную процедуру проводить осенью, либо в начале весны. Именно в этот период будет разумным и проверка масла с его сменной.

---

Оппозитный двигатель: типы, устройство и принцип работы

За всю историю производства автомобилей было разработано много разновидностей моторов, которые должны были приводить в движение машину. На сегодняшний день большинству автолюбителей знакомы только два типа моторов – электрический и двигатель внутреннего сгорания.

Однако среди модификаций, работающих на основе воспламенения топливно-воздушной смеси, есть много разновидностей. Одна их таких модификаций называется оппозитный двигатель. Рассмотрим, в чем его особенность, какие типы данной конфигурации бывают, а также в чем их плюсы и минусы.

Что такое оппозитный двигатель

Многие считают, что это разновидность V-образных конструкцией, но с большим развалом головок. На самом деле это совсем другой тип ДВС. Благодаря такой конструкции мотор имеет минимальную высоту.

В обзорах нередко такие силовые агрегаты называются боксером. Это указывает на особенность работы поршневой группы – они будто боксируют грушу с разных сторон (перемещаются навстречу друг другу).

Первый рабочий оппозитный мотор появился в 1938г. Его создали инженеры компании VW. Это была 4-цилиндровая 2-литровая модификация. Максимум, которого мог достичь агрегат, составлял 150 л.с.

Благодаря особенной форме мотор используют в танках, некоторых спорткарах, мотоциклах и автобусах.

На самом деле мотор V-образной формы и оппозитник не имеют ничего общего. Они отличаются принципом работы.

Принцип работы оппозитного двигателя и его устройство

В стандартном ДВС поршень двигается вверх и вниз, достигая ВМТ и НМТ. Чтобы достичь плавности вращения коленвала, поршни должны срабатывать поочередно с определенным смещением времени срабатывания тактов.

В оппозитном моторе плавность достигается тем, что пара поршней всегда работает синхронно либо в противоположные стороны, либо максимально приближаясь друг к другу.

Среди данных типов моторов самыми распространенными являются четырех- и шестицилиндровые, но встречаются и модификации на 8 и 12 цилиндров (спортивные версии).

В таких моторах имеется два газораспределительных механизма, но они синхронизированы одним приводным ремнем (или цепью, в зависимости от модели). Оппозитники могут работать, как на дизтопливе, так и на бензине (принцип зажигания смеси отличается так же, как в обычных моторах).

Основные типы оппозитных двигателей

На сегодняшний день такие компании, как Porsche, Subaru и BMW нередко используют в своих автомобилях данный тип двигателей. Инженерами было разработано несколько модификаций:

• Боксер;
• ОРОС;
• 5ТДФ.

Каждый из типов появился в результате улучшений предыдущих версий.

Боксер

Особенностью такой модификации является центральное расположение кривошипно-шатунного механизма. Это позволяет равномерно распределить массу двигателя, что максимально снижает вибрации в результате работы агрегата.

Чтобы увеличить отдачу от такого мотора, производитель оснащает его турбинным нагнетателем. Этот элемент повышает мощность ДВС на 30% по сравнению с атмосферными аналогами.

Самые эффективные модели имеют шесть цилиндров, однако встречаются и спортивные версии на 12 цилиндров. 6-цилиндровая модификация – самая распространенная среди аналогичных плоских двигателей.

ОРОС

Этот тип ДВС относится к категории двухтактных моторов. Особенностью этой модификации заключается в несколько иная работа поршневой группы. В одном цилиндре расположены два поршня.

В то время как один выполняет такт впуска, другой удаляет отработанные газы и проветривает камеру цилиндра. В таких двигателях нет ГБЦ, а также системы газораспределения.

Благодаря такой конструкции моторы этой модификации почти в половину легче аналогичных ДВС. В них поршни имеют небольшой ход, что снижает потери мощности на трении, а также повышает выносливость силового агрегата.

Так как в силовой установке почти на 50% меньше деталей, то она намного легче, чем четырехтактная модификация. Благодаря этому автомобиль немного легче, что сказывается на динамичных характеристиках.

5ТДФ

Такие моторы устанавливаются в спецтехнику. Основная сфера применения – военная промышленность. Их устанавливают в танки.

Данные ДВС имеют два коленвала, расположенные по разные стороны конструкции. Два поршня помещены в одном цилиндре. У них одна общая рабочая камера, в которой воспламеняется воздушно-топливная смесь.

Воздух поступает в цилиндр благодаря турбонаддуву, как и в случае с ОРОС. Такие моторы низкооборотные, но очень мощные. На 2000 об/мин. агрегат выдает целых 700 л.с. Одним из недостатков таких модификаций – достаточно большой объем (в некоторых моделях он достигает 13 литров).

Плюсы оппозитного двигателя

Последние разработки оппозитных моторов позволили повысить их выносливость и надежность. У плоской конструкции силовых агрегатов есть много положительных сторон:

• Центр тяжести находится ниже, чем в классических моторах, что повышает устойчивость авто на виражах;
• Правильная эксплуатация и своевременное обслуживание увеличивает интервал между капитальным ремонтом до 1 млн. км. пробега (по сравнению с привычными двигателями). Но хозяева бывают разными, поэтому ресурс может быть еще больше;
• Так как возвратно-поступательные движения, происходящие с одной стороны ДВС, компенсируют нагрузки идентичным процессом с противоположной, шум и вибрации в них снижены до минимума;
• Оппозитные моторы всегда отличались большой надежностью;
• Плоская конструкция при прямом ударе во время ДТП уходит под салон авто, что снижает риск получения серьезных травм.

Минусы оппозитного двигателя

Это достаточно редкая разработка – все автомобили среднего класса оснащаются привычными моторами с вертикальной конструкцией. Из-за особенностей конструкции они дороже в обслуживании.

Помимо дорогого обслуживания у оппозитников есть еще несколько недостатков, но большинство из этих факторов относительные:

• Из-за особенности конструкции плоский мотор может расходовать больше масла. Однако, смотря с чем сравнивать. Есть рядные двигатели, которые настолько «прожорливые», что лучше рассмотреть компактный, но более дорогостоящий вариант;
• Трудности с обслуживанием обусловлены малым количеством профессионалов, разбирающихся в таких моторах. Некоторые утверждают, что оппозитные моторы очень неудобные в обслуживании. В некоторых случаях это действительно так – мотор нужно снимать, чтобы заменить свечи и т.д. Но это зависит от модели;
• Так как подобные моторы встречаются реже, то и запчасти на них можно приобрести под заказ, а их стоимость будет выше стандартных аналогов;
• Мало специалистов и станций техобслуживания, которые готовы взяться за ремонт данного агрегата.

Сложности при ремонте и обслуживании оппозитного двигателя

Как уже было сказано, один из минусов плоских двигателей – сложности в ремонте и обслуживании. Однако это касается не всех оппозитников. Больше сложностей с шестицилиндровыми модификациями. Что касается 2-х и 4-цилиндровых аналогов, то сложности касаются только особенностей конструкции (свечи чаще находятся в труднодоступном месте, нередко для их замены нужно вынимать весь мотор).

Если владелец авто с оппозитным двигателем – новичок, то в любом случае для обслуживания следует обратиться в сервисный центр. При неправильных манипуляциях можно легко нарушить настройки газораспределительного механизма.

Еще одной особенностью обслуживания таких моторов является обязательная процедура раскоксовки цилиндров, поршней и клапанов. При отсутствии на этих элементах нагара можно увеличить срок службы ДВС. Лучше всего эту операцию выполнить осенью, чтобы мотор легче работал в зимний период.

Что касается серьезного ремонта, то самым большим минусом является крайне высокая стоимость «капиталки». Она настолько высока, что проще купить новый (или б/у, но с достаточным запасом рабочего ресурса) мотор, чем ремонтировать вышедший из строя.

Учитывая перечисленные особенности оппозитного двигателя, у тех, кто оказался перед выбором: стоит покупать машину с таким мотором или нет, теперь больше информации, чтобы определить, в чем придется пойти на компромисс. А в случае с оппозитниками единственный компромисс – это финансовый вопрос.

Вопросы и ответы:

Чем хорош оппозитный двигатель? У такого агрегата низкий центр тяжести (добавляет устойчивости машине), меньше вибраций (поршни уравновешивают друг друга), а также обладает огромным рабочим ресурсом (миллионник).

Кто использует оппозитные двигатели? В современных моделях оппозитник устанавливают Subaru и Porsche. В более старых автомобилях такой двигатель можно было встретить в Citroen, Alfa Romeo, Chevrolet, Lancia и др.

ПОХОЖИЕ СТАТЬИ

Когда VR — это тип двигателя. Базовое погружение в мир автомобильных ДВС — Mafin Media

Как нетрудно догадаться по буквенному обозначению, W-образный двигатель представляет собой два «спаянных» V-образника. Основное ноу-хау этих моторов то же, что и у V-образных: повышение мощности без существенного увеличения размеров мотора. Как правило, такие моторы вмещают от 8 до 16 цилиндров, хотя это не предел. Встречаются они еще реже, чем V-образные: ремонт трудоемок, а стоимость изготовления велика.

Кстати, первый W-образный автомобильный (авиация не считается) двигатель тоже изобрел Volkswagen: это был W-8, то есть восьмицилиндровый мотор. В конце прошлого века концерн Volkswagen купил Bugatti, и первым сердцем суперкара Veyron стал уже W-16, развивающий сумасшедшие по гражданским меркам 1 000 лошадиных сил.

Оппозитный двигатель

Разработка оппозитного (от англ. opposite — диаметрально противоположный) двигателя — продолжение темы увеличения мощности без особого увеличения самого ДВС. Так появились не только все моторы, про которые было рассказано выше, но и широко известный в узких кругах оппозитный двигатель, или «боксер». Ассоциация с контактным видом спорта возникла не просто так: в оппозитнике угол развала цилиндров — 180 градусов. Проще говоря, поршни движутся «навстречу» друг другу, как кулаки сражающихся спортсменов. Хотя оппозитный мотор позволяет снизить центр тяжести и таким образом повысить устойчивость автомобиля, он, как и любое современное технологичное изобретение, требователен к обслуживанию. Сегодня эти двигатели известны в первую очередь по Subaru и Porsche, хотя их применяли и на гораздо более массовом автомобиле Volkswagen Beetle, выпускавшемся с конца 1930-х годов.

Роторно-поршневой двигатель — РПД

Этот тип мотора, прозванный по имени своего создателя двигателем Ванкеля, имеет принципиально отличную от уже знакомых нам поршневых моторов конструкцию. Привычного поршня, двигающегося условно вверх-вниз, здесь нет: вместо него по сложной оси вращается ротор, который и выполняет функцию поршня. Внешне эта деталь представляет собой треугольник Рело, встречавшийся еще в трудах Леонардо да Винчи.

Треугольник ротора «вешается» на так называемый эксцентриковый вал и помещается в овальную камеру сгорания, где возгорание топливно-воздушной смеси заставляет его вращаться и выдавать механическую энергию. Интересно, что механизм газораспределения, или всем нам знакомые ремень ГРМ и клапаны, здесь отсутствует.

Основное преимущество этой конструкции — высокие рабочие обороты (8–-9 тысяч оборотов коленчатого вала в минуту — RPM, или rounds per minute), позволяющие снять даже с небольшого объема в 1,3 литра 200 и больше лошадиных сил. Для сравнения: атмосферные поршневые двигатели такого объема обычно не развивают и 100. Минусы ротора — высокий расход топлива, невысокая экологичность выхлопа и требовательность к эксплуатации вкупе с не самой высокой надежностью. Как говорится, просто так ничего не бывает, и мощность — не исключение. Хотя роторы экспериментально ставились даже на ВАЗ 2103, они больше известны по детищу японской фирмы Mazda, модели RX-8, выпускавшейся с 2003 по 2012 год:

История создания оппозитного двигателя и почему Porsche и Subaru до сих пор его используют

Термин «боксер» происходит от движения поршней, которые напоминают движение кулаков боксера в горизонтальной плоскости.

Этот двигатель родился в Германии, но вопреки распространенному мнению, он не был детищем Porsche. Фактически, он был изобретен Карлом Бенцем в 1887 году, более чем за пятьдесят лет до того, как первые 356 автомобилей вышли на улицы.

Этот двигатель, получивший название «Contra», использовал два горизонтально противоположных поршня, которые одновременно достигли верхней мертвой точки, уравновешивая друг друга.

Спустя годы Фердинанд Порше использовал конструкцию четырехцилиндрового двигателя популярного Volkswagen Beetle. Он был снова использован на первом автомобиле марки Porsche, 356, и до сих пор стал воплощением инженерного мастерства Porsche.

Этот дизайн использовался многими производителями на протяжении многих лет, включая Subaru, которая представила первый оппозитный двигатель EA в 1966 году и продолжает использовать его по сей день на большинстве своих автомобилей.

Но почему только эти два производителя используют его на современных автомобилях? Чтобы ответить на этот вопрос, мы должны посмотреть на достоинства и недостатки боксера.

Главное преимущество и основная причина его популярности — улучшенная динамика. Благодаря своей конструкции плоские двигатели имеют более низкий центр тяжести, который перемещается по всему автомобилю, что обеспечивает большую устойчивость, особенно на поворотах.

Такая компоновка также обеспечивает более плавную работу двигателя, поскольку естественное движение поршня встречным ударом снижает вибрацию. Это устраняет необходимость в дополнительных компонентах и ​​увеличивает срок службы устройства.

Еще одно важное преимущество — улучшенный термический КПД. Благодаря своей конструкции поток охлаждающей жидкости лучше, а тепло отводится более эффективно.

Безопасность также является ключевым моментом, и, учитывая, что плоские двигатели установлены в низком положении, в случае столкновения они, скорее всего, будут вытолкнуты под пассажирский салон.

Зато есть несколько недостатков, главный из которых — размер. Боксеры традиционно шире, чем обычные рядные двигатели или двигатели с V-образной конфигурацией, что теоретически ограничивает их использование более широким шасси.

Кроме того, эти силовые установки немного сложнее и, следовательно, дороже в разработке, чем более популярные компоновки, и установка их на автомобили с передним приводом проблематична.

Обслуживание плоских двигателей также затруднено из-за ограниченного доступа к некоторым компонентам, а также из-за проблем с утечками масла.

Тем не менее, Porsche и Subaru нашли способ максимизировать преимущества, работая над недостатками, создав компактные боксеры-боксеры, которые являются мощными, эффективными и достаточно прочными, чтобы соответствовать современным требованиям.

Немецкий производитель усовершенствовал дизайн, который на протяжении всей его истории стал синонимом бренда. Безнаддувные или турбонаддувные двигатели Zuffenhausen обладают большой мощностью и высочайшей стабильностью, что делает Porsche одними из самых популярных спортивных автомобилей.

Subaru также настолько улучшила конструкцию, что ее стало дешевле улучшать, чем разрабатывать совершенно новый двигатель с более традиционной компоновкой. Автопроизводитель также заявляет, что ему удалось повысить эффективность до такой степени, что пробег больше, чем у некоторых рядных четверок.

Несмотря на это, боксер — вместе со всеми двигателями внутреннего сгорания — приближается к концу очереди ускоренными темпами.

Porsche стал одним из ведущих новаторов в разработке электрических трансмиссий, планируя полностью отказаться от ДВС в недалеком будущем, в то время как японский производитель также медленно переходит на полностью электрическую мобильность, готовясь продемонстрировать свой первый электромобиль в этом году. год.

Porsche показывает, что такого хорошего в оппозитном двигателе

Плоский двигатель, более известный как оппозитный двигатель, представляет собой двигатель внутреннего сгорания с горизонтально расположенными цилиндрами.Эта идея возникла в 1896 году, когда инженер Карл Бенц запатентовал так называемый «контр-двигатель».

Некоторые из величайших автомобилей всех времен и наших любимых моделей оснащались плоскими двигателями. К ним относятся оригинальный Ford A, Lancia Flavia, Alfa Romeo 33, Volkswagen Beetle, Ferrari Testarossa и, конечно же, Porsche 911 и почти все современные Subaru. Фактически, 911 — не первая модель немецкого производителя спортивных автомобилей с оппозитным двигателем — изначально он использовался в модели 356, которой в этом году исполняется 70 лет.

Porsche Top 5:

Говоря о Porsche, компания выпустила новую серию видео Top 5 на YouTube . В выпуске этой недели рассказывается о преимуществах оппозитного двигателя, когда автолюбитель Жан-Пьер Кремер встречает бывшего руководителя проекта первого двигателя 911 Ханса Мезгера.

Не нужно быть гениальным автомобильным инженером, чтобы понять, возможно, самое важное преимущество боксера. Его невероятно плоская конструкция обеспечивает чрезвычайно низкий центр тяжести, что положительно сказывается на поведении автомобиля на дороге в целом.Конечно, точное распределение веса по задней оси также помогает автомобилю лучше разгоняться на выходе из поворотов.

Хорошо спроектированный плоский двигатель также имеет очень тонкий баланс масс. В них не используются балансирные валы, потому что массы противодействуют друг другу из-за расположения цилиндров. Собственно, противодействие поршней, вероятно, и является причиной того, что эту конструкцию двигателя называют «боксерской».

Есть еще кое-что, но мы не будем вам ее портить. Только обязательно посмотрите видео вверху и обратите внимание на его финальную часть.В нем рассказывается о дизайне Porsche и о том, как оппозитный двигатель повлиял на него. Просто удивительно.

Источник: Porsche на YouTube

Переоценены оппозитные двигатели? — Плюсы и минусы оппозитных двигателей

Владельцы Porsche и владельцы Subaru — два очень разных типа людей. Первое стереотипно связано с кризисом среднего возраста, а второе — с бесконечным вейпингом. Они живут в двух разных мирах. Единственное, что у них есть общего, — это двигатели «Flat» или «Boxer», которые есть у их автомобилей.

Двигатели

Boxer — это просто двигатели с горизонтально расположенными поршнями *. Помимо Porsche и Subaru, было несколько других автомобилей, использующих «боксерскую» конфигурацию. Можно назвать Citroen 2CV, Toyota S800 и Chevrolet Corvair.

Alfa Romeo также использовала оппозитный двигатель в некоторых своих моделях, таких как Alfasud, Sprint, Arna, 145 и 146.

Альфа Ромео Арна. Плохой двигатель в автомобиле с передним приводом.Фото

Итак, оппозитный двигатель не является чем-то особенным для Porsche и Subaru. Фактически, изобретение «Flat» или «Boxer» двигателя приписывают Карлу Бенцу и его инженерам в 1897 году. Он назывался «Contra Engine» и имел только два цилиндра

.

Benz Dos-à-Dos с оппозитным двигателем (1899)

Поскольку только Porsche и Subaru все еще настаивали на оппозитном двигателе, он стал нишевым двигателем для нишевых энтузиастов. Если вам интересно, хорош или плох этот оппозитный двигатель, мы перечислили его плюсы и минусы для вашей собственной оценки.

Двигатель Contra от Karl Benz

Плюсы — Низкий центр тяжести

Точно назван оппозитный или «плоский» двигатель. Двигатель плоский и имеет всю массу внизу.

Вы можете попробовать Subaru Forester и Toyota RAV4, чтобы увидеть разницу, которую имеет оппозитный двигатель. Вы также могли попробовать Subaru XV / Mazda CX-30.

У них одинаковая подвеска — стойки Макферсон спереди и двойные поперечные рычаги сзади.Одна вещь, которая их отличает, — это конфигурация двигателя.

У Forester гораздо меньше крена кузова, чем у RAV4, благодаря низкому центру тяжести оппозитного двигателя. Да, у Subaru симметричный полный привод, но крен кузова больше связан с центром тяжести автомобиля.

Плюсы — Perfect Balance

Двигатели

Boxer идеально сбалансированы, так как уравновешены как первичные силы , и вторичные силы , так и вторичные силы .

Мы просто коснемся этого вкратце . ..

В трехцилиндровом двигателе по умолчанию не сбалансированы основные силы.

Три цилиндра, а не четыре.

Поршни не компенсируют вес друг друга. Вот почему трехцилиндровые двигатели нуждаются в доработке (например, балансирном валу), чтобы сбалансировать ситуацию. Honda проделала интересную работу по уравновешиванию трехцилиндровых двигателей. Естественно, что в рядных трехцилиндровых двигателях вторичные силы также не сбалансированы.

В рядных 4-цилиндровых двигателях обычно уравновешиваются основные силы.

Как так?

Ну, когда два поршня находятся вверху (ВМТ), два поршня находятся внизу (НМТ), естественно компенсируя вес друг друга.

Два поршня вверх и два поршня вниз. Фото: autodesk

Однако вторичные силы не сбалансированы. Даже когда два поршня находятся вверху (ВМТ), а два поршня опущены (НМТ), верхняя половина хода быстрее , чем нижняя половина хода, вызывая дисбаланс вторичных сил.

У каждого цилиндра есть другой цилиндр, выполняющий точное действие в противоположном направлении, эффективно нейтрализуя друг друга.

Победителем здесь является оппозитный двигатель, у которого половина поршней компенсирует усилия другой половины поршней. Два поршня движутся влево, а два поршня — вправо с точной скоростью в противоположном направлении .

Минусы — Размер

Боксерские двигатели шире. Фото: Разъяснение инженерной мысли Двигатели

Boxer больше, чем их рядные аналоги.Хотя наверху сэкономлено место, оппозитные двигатели очень широкие. Вы когда-нибудь задумывались, почему Porsche никогда не ставит плоские двигатели в автомобили с передним расположением двигателя? На самом деле установить спереди оппозитные двигатели непросто. (Скажите это Alfa Romeo)

Porsche 944. Фотография

Porsche 924, Porsche 944 и Porsche Panamera не используют плоские двигатели.

По словам Тэцуя Тада, работать с рядными двигателями спереди намного проще.

Поскольку оппозитный двигатель широкий, установка двигателя и предоставление места для рулевой рейки и всего остального в моторном отсеке может быть проблемой.Это признал даже Тэцуя Тада , главный инженер Toyota 86 и Toyota Supra.

А?

Минусы — сложность обслуживания

Двигатели Porsche обычно необходимо опускать для облегчения работ по техническому обслуживанию. Фото: rennlist.com

Для четырехцилиндрового двигателя требуется больше деталей, чем для стандартного рядного четырехцилиндрового двигателя. Плоская четверка требует удвоения головок двигателя, двойных распределительных валов, двойных прокладок головки и двойного ремня ГРМ, как у рядного четырехцилиндрового двигателя.

По сравнению с V-образным двигателем, оппозитный двигатель не содержит дополнительных деталей. Однако техническое обслуживание немного сложнее (для оппозитного двигателя), так как для доступа к головке двигателя не так много места. Замена прокладки головки блока цилиндров двигателя обычно требует снятия двигателя с автомобиля.

По крайней мере, к масляному фильтру легко получить доступ. Фото: Renegade motorsports

Резюме

Преимущества двигателей

Boxer: низкий центр тяжести и идеальный баланс .К недостаткам оппозитного двигателя можно отнести объем двигателя и сложность обслуживания .

Другие производители вмешались в конструкцию оппозитного двигателя, но Subaru и Porsche — единственные производители, которые до сих пор придерживаются этой конфигурации двигателя.

Бесплатные фото Боксерский двигатель Subaru Hood Space Engine Flat Engine

Изображение снято камерой Canon EOS 1100d в режиме съемки EF-S18-55mm f / 3.5-5.6 IS II — 23,0 мм · Ƒ / 6,3 · 1/125 с · ISO 100 , дает изображение отличного качества. максимальный размер — 4272 × 2848 пикселей, вы можете скачать его в формате JPG. Нас отметили: Двигатель, Subaru, Boxer Engine, Место под капот, Плоский двигатель.

Лицензия на использование Creative Commons Zero — CC0. Вы можете свободно использовать для многих целей, не беспокоясь о проблемах с лицензиями, потому что это изображение ИСТИННО БЕСПЛАТНО. Мы просто хотим, чтобы вы поддержали реферальную ссылку на Max Pixel (необязательно).

Наша команда была тщательно отобрана перед публикацией здесь.Если это полезно для вас, поделитесь с друзьями. Кроме того, вы также можете поощрить их, пригласив наших участников на одну чашку кофе (через Paypal).

Наша команда хотела бы порекомендовать вам несколько изображений из этой категории:

Бокс, Спорт, Боксерский матч, Спортсмены, Боксеры, Апперкот

Запуск Ракеты, Ракета, Взлет, НАСА, Космическое Путешествие

Запуск Ракеты, Ракета, Взлет, НАСА, Космическое Путешествие

Реактивный Двигатель, Турбина, Реактивный, Самолет, Двигатель, Технологии

Линкор, Машинное отделение, Исторический, Война, Флот, История

Байкер, Мотоцикл, Поездка, Транспортное средство, Мотоцикл, Дорога

Шестерни, Винтики, Машины, Машины, Механические

Макрос, Зубчатое колесо, Шестерня, Двигатель, Винтаж, Промышленный

Цифровой маркетинг, SEO, Google, Emarketing, Sem, Serp

Дети, Река, Атака, Боевые искусства, Бокс, Мальчики

Собаки, Пудель, Белый боксер, Домашнее животное, Животное, Милый, Щенок

Двигатель Subaru Боксерский двигатель Капюшон Пространство Бесплатные фото Бесплатные изображения Макс Пиксель

Что общего у автомобилей Porsche и Subaru? — крутой обзор техники

Здесь, в CTR, мы любим крутые машины, особенно те, что едут быстро и уверенно, , но нам еще больше нравятся крутые технологии, стоящие за ними. Помимо оптимизированной аэродинамики и электронного контроля устойчивости, Porsche и Subaru из Германии и Японии соответственно сделали двигатели, немного отличающиеся (ну, на самом деле, очень разные!) От остального мира, чтобы автомобили двигались немного меньше. стабильнее …… и это очень круто!

Представляем «оппозитный двигатель»

Porsche и Subaru используют «оппозитные двигатели», да-да!

«оппозитный двигатель» также называют «плоским двигателем» или «горизонтально-оппозитным двигателем», потому что его поршни установлены горизонтально по обе стороны от коленчатого вала .Как на картинке ниже:

И это называется «боксером», потому что, когда вы смотрите только на одну сторону поршней, движение двух поршней, входящих и выходящих один за другим, очень похоже на нанесение боксером ударов.

Если вы еще не знаете, эта конструкция сильно отличается от популярного « V engine » (вы, вероятно, всегда слышите, как люди говорят о V8) или не очень популярного « In-line engine» . которые используются производителями автомобилей во всем мире.

Вот как выглядит настоящий оппозитный двигатель от Subaru. Это их самый большой из доступных двигателей, он представляет собой 3,6-литровый 6-цилиндровый двигатель , развивающий мощность до 256 лошадиных сил и мощность 247 фунт-футов. крутящего момента (что действительно очень прилично). Вместо того, чтобы выглядеть как круглый блок, как у V8, он намного шире и имеет на более низкий центр тяжести (физика 101!), Что делает его более устойчивым на поворотах.

SUBARU BOXER® 3,6-литровый Flat-6

Более подробная причина его стабильности заключается в том, что на больше сцепления с шинами , когда автомобиль поворачивает, потому что угол крена меньше из-за более низкого COG , что действительно является достаточно веской причиной для каждого производителя автомобилей в мире. следовать этому дизайну. Но почему они этого не делают? Дело в том, что его сложнее производить массово, и на его сборку уходит вдвое больше времени, чем , чем на обычный V-образный двигатель, потому что процесс горизонтальной установки поршней включает в себя больше деталей и требует большего количества процедур. Кроме того, кому нужно столько тяги для поездки в Макдональдс, верно?

В любом случае, мы, безусловно, ценим Porsche и Subaru за то, что они придерживаются этой технологии. И это может быть причиной того, что Porsche производит такие хорошие спортивные автомобили и родстеры, как 911 Carrera GTS и Boxster соответственно.Также не говоря уже о том, что Subaru славится своими раллийными автомобилями, а именно серией WRX или « Subaru Impreza », которые были на арене ралли с начала 90-х годов.

Петтер Сольберг за рулем 2 ^{-го поколения} WRX на ралли Кипра 2005 г.

Спасибо, оставьте комментарий или вопрос ниже и дайте нам ( команда CTR ) узнать, какие еще крутые технологии вы хотели бы, чтобы мы рассмотрели!

Нравится:

Нравится Загрузка…

Subaru 2022 WRX получает обшивку кузова, новый двигатель Boxer

Breadcrumb Trail Links

1. Speed ​​& Performance
2. Высокопроизводительные автомобили
3. Новые автомобили

Пятое поколение переходит на новую платформу с вариатором «Performance». несколько обрезков

Автор статьи:

Эндрю Робишо

Дата публикации:

10 сентября 2021 • 17 сентября 2021 • 2 минуты чтения • Присоединяйтесь к разговору Subaru WRX 2022 года Фото Subaru

Содержание статьи

Subaru WRX 2022 года имеет приехал.Раллийный седан пятого поколения был анонсирован японским автопроизводителем Friday, и вместе с ним произошли значительные улучшения в характеристиках, технологиях и функциях безопасности.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Следуя по стопам недавно анонсированного внедорожника Solterra, модель 2022 WRX будет впервые построена на платформе Subaru Global Platform, обеспечивающей лучшую управляемость за счет более жесткого шасси и более низкого центра тяжести.Запатентованный компанией Symmetrical All-Wheel Drive, конечно же, украсит WRX 2022 года.

Приносим свои извинения, но это видео не удалось загрузить.

Subaru 2022 WRX получил облицовку кузова и новый двигатель Boxer. Вернуться к видео

Знакомая шестиугольная решетка радиатора Subaru сопровождается несколькими существенными изменениями кузова, которые на самом деле являются частично функциональными. Он сохраняет свой широкий, низкий и аэродинамический вид, а новые воздуховыпускные отверстия были добавлены сбоку на передних колесах и задних бамперах для повышения устойчивости и уменьшения раскачивания. Новое алюминиевое крыло снижает вес автомобиля почти на пять фунтов, а острые линии кузова от передней части до задней части увеличивают яркость автомобиля на неизмеримые величины.

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Под капотом 2022 WRX оснащен новым 2,4-литровым двигателем Boxer с турбонаддувом, который развивает мощность 271 л.с. и 258 фунт-фут крутящего момента. В сочетании с шестиступенчатой ​​механической коробкой передач или совершенно новой трансмиссией Subaru Performance Transmission — вариатором, чтобы быть ясным — вы можете ожидать, что легенда ралли выйдет на новый уровень точности.

Subaru отдает дань уважения традиционной механической трансмиссии компактного автомобиля, вдохновленного ралли, с лучшими передаточными числами, которые помогают улучшить качество переключения, в то время как трансмиссия с высокими динамическими характеристиками выводит вещи на новый уровень. Более быстрое переключение передач с повышением и понижением со второй на третью и обратно в сочетании с адаптивным управлением переключением и более быстрым временем отклика делают автоматическую WRX мастером прохождения поворотов.

Подробнее по этой теме

1. VA for Victory: Теплое прощание с Subaru WRX 2015-2022 годов

2. Subaru WRX STI 4-го поколения, вскоре вышедший на пенсию, осваивает новую гоночную трассу в Онтарио

Реклама

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Subaru также привносит в 2022 WRX свою новейшую технологию помощи водителю EyeSight. Все модели с автоматической отделкой салона будут оснащены улучшенными функциями безопасности при экстренном торможении и рулевом управлении, улучшенным круиз-контролем и системой помощи при движении по полосе, а также средствами предотвращения столкновений.

«Добавление электрического усилителя тормозов улучшает отзывчивость и эффективность торможения при аварийных остановках», — добавила Subaru в своем заявлении. «Функция предотвращения съезда с полосы движения была улучшена, чтобы обеспечить более плавную и естественную помощь.Впервые в WRX расширенный адаптивный круиз-контроль с центрированием полосы движения теперь включен в набор функций системы EyeSight ».

Объявление

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Центральным элементом интерьера является 11,6-дюймовый информационно-развлекательный дисплей высокой четкости, работающий на платформе Subaru STARLINK. Хаб управляет всеми функциями автомобиля — аудиосистемой, обогревом и кондиционированием воздуха, задней камерой и многими другими, а также поддерживает функции Apple CarPlay и Android Auto.

Subaru WRX 2022 года, как ожидается, появится в автосалонах в начале 2022 года.

Поделитесь этой статьей в своей социальной сети

Монитор слепых зон Driving.

ca

Подпишитесь, чтобы получать информационный бюллетень Driving.ca о системе мониторинга слепых зон на Среда и суббота

Нажимая кнопку подписки, вы соглашаетесь на получение вышеуказанного информационного бюллетеня от Postmedia Network Inc. Вы можете отказаться от подписки в любое время, щелкнув ссылку для отказа от подписки внизу наших электронных писем.Postmedia Network Inc. | 365 Bloor Street East, Торонто, Онтарио, M4W 3L4 | 416-383-2300

Спасибо за регистрацию!

Приветственное письмо уже готово. Если вы его не видите, проверьте папку нежелательной почты.

Следующий выпуск «Монитора слепых зон» Driving.ca скоро будет в вашем почтовом ящике.

Комментарии

Postmedia стремится поддерживать живой, но гражданский форум для обсуждения и поощрять всех читателей делиться своим мнением о наших статьях.На модерацию комментариев может потребоваться до часа, прежде чем они появятся на сайте. Мы просим вас, чтобы ваши комментарии были актуальными и уважительными. Мы включили уведомления по электронной почте — теперь вы получите электронное письмо, если получите ответ на свой комментарий, есть обновление в цепочке комментариев, на которую вы подписаны, или если пользователь, на которого вы подписаны, следит за комментариями. Посетите наши Принципы сообщества для получения дополнительной информации и подробностей о том, как изменить настройки электронной почты.

BMW превзошла свой прототип таинственного двигателя-боксера — изготовлен на заказ байк, сделанный в Японии

Жду комментариев по этому поводу!

Наши читатели, прокомментировавшие переосмысление голландской компанией почтенного R 80 RT, были, так сказать, критически настроены.

У

BMW другой взгляд на экзотические, совершенно непрактичные кастомные сборки.

CW-ZON нестандартная сборка с прототипом двигателя BMW Boxer — фото любезно предоставлено CUSTOM WORKS ZON

Они разрабатывают новый двигатель Boxer с сильным ретро-элементом.

Вместо того, чтобы везти его на байк-шоу для первого публичного показа, BMW передала его японскому строительному цеху Custom Works ZON.

Специальная сборка CW-ZON с прототипом двигателя BMW Boxer — фото любезно предоставлено CUSTOM WORKS ZON

В тесном мире нестандартных конструкторов CW-ZON имеют звездную репутацию, регулярно получают награды и приглашаются на такие шоу, как «Mama Tried Show» в Милуоки, «The Hand Built Motorcycle Show» в Остине и «Brooklyn Invitational».”

Специальная сборка CW-ZON с прототипом двигателя BMW Boxer — фото любезно предоставлено CUSTOM WORKS ZON

Основатели

ZON Юичи Йошизава и Йошиказу Уэда построили экзотическую машину на основе прототипа Boxer и впервые представили ее на выставке Mooneyes Show в Иокогаме, где она сразу же выиграла титул «Лучший мотоцикл шоу».

Специальная сборка CW-ZON с прототипом двигателя BMW Boxer — фото любезно предоставлено CUSTOM WORKS ZON

Но для нас самое интересное — это сам мотор. ZON повесил на байк табличку с надписью R 18. Мы не знаем, от BMW это или нет.

Специальная сборка CW-ZON с прототипом двигателя BMW Boxer — фото любезно предоставлено CUSTOM WORKS ZON

В первую очередь, конечно же, привлекают огромные клапанные крышки. Но не меньший интерес представляют хромированные каналы толкателей прямо над двигателем. Похоже, это отсылка к двигателям Boxer, которые BMW последний раз выпускал в 1960-х годах.

Открытые толкатели на винтажном двигателе BMW Boxer 1965 года, очевидно, послужили источником вдохновения для нового прототипа

Разумеется, двигатель будет иметь больший объем, чем у предыдущих моделей Boxer.И, как сообщается, он по-прежнему будет иметь воздушное и масляное охлаждение.

Кроме этого, вот что мы знаем о новой шишке: ничего.

Специальная сборка CW-ZON с прототипом двигателя BMW Boxer — фото любезно предоставлено CUSTOM WORKS ZON

BMW хранит молчание о технических характеристиках и о том, в какую машину они будут его вставлять.
