Ремонт домкрата гидравлического бутылочного своими руками

Иногда возникают проблемы с гидравлическими домкратами. Большинство их сразу выкидывает. Но не стоит выкидывать, может проблема не такая уж большая.

А бывает так — домкрат не поднимает на необходимую высоту. Раньше хватало, к примеру, длины штока, чтобы поднять машину, а теперь нет. Поднимается наполовину — и всё. Здесь виновато масло. Точнее, его недостача.

При работе исправного домкрата масло всё равно расходуется. Совсем немного, но расходуется с каждым подъемом/опусканием. По хорошему его надо время от времени — примерно раз в год — менять. Но кто у нас занимается такой ерундой?) Обычно работает, пока работает)

В общем, заглючили у меня два домкрата. Один подкатной, другой бутылочный, оба гидравлические, естественно. Подкатной домкрат — такой же бутылочный, только установленный в специальную конструкцию.
После того, как я поднимал машину — они не спеша ее опускали. Решил я долить масла.

Вообще в такие домкраты рекомендуется доливать специальные гидравлические масла. Можно пойти и купить, можно залить веретенное масло, которое тоже гидравлическое.

А можно, на свой страх и риск, долить обычного моторного. Что я и сделал. Это, конечно, не рекомендуется, свойства у масла не те, ну да ладно.

Вначале надо полностью опустить домкрат. Откручиваем штуцер, опускаем шток (или подъемную часть у подкатного), штуцер закручиваем назад.
Находим отверстие, через которое заливается масло. Оно закрыто резиновой заглушкой.

Довольно большое распространение получил домкрат. Они есть в арсенале практически каждого автолюбителя, может пригодится при проведении различной работы в мастерской. Существует несколько разновидностей подобного механизма, в данном случае уделим внимание гидравлическому. Подобный инструмент передает усилие за счет сжатия жидкости. Сложность механизма и его применение в сложных эксплуатационных условиях определяет то, что возникает необходимость в проведении ремонта. Починить гидравлическую конструкцию можно своими руками, но при этом следует учитывать все особенности подобного процесса. Рассмотрим то, как провести ремонт гидравлического домкрата и в чем могут заключаться особенности этого процесса.

Причины поломок домкрата

Конструкция гидравлического домкрата может существенно отличаться. Многие профессиональные модели могут прослужить в течение длительного периода, но все же определенные причины могут привести к возникновению серьезного дефекта.

Неисправности гидравлического домкрата можно связать со следующими проблемами:

  1. Чаще всего из строя выходит рабочий цилиндр, а также зеркала плунжера. Подобная неисправность приводит к тому, что рабочая часть не держит давление, масло проникает из рабочей камеры в надпоршневое пространство. В этом случае возникает довольно много проблем с применением устройства.
  2. В большинстве случаев повреждение зеркал происходит по причине халатности во время эксплуатации. Гидравлика не работает в этом случае или обладает низкой эффективностью. Поверхность повреждается по причине транспортировки в горизонтальном положении, если этого не предусмотрел производитель.
  3. Слишком серьезное повреждение поверхности зеркал приводит к тому, что жидкость начинает вытекать, в полость попадает воздух, за счет чего начинает активно развиваться коррозия.
  4. Коррозия на поверхности становится причиной быстрого износа различных уплотнителей и манжет. При их изготовлении применяется резина, которая подвержена механическому воздействию. В результате деформации и сильного износа в масло попадает большое количество посторонних элементов, которые приводят к засорению установленных клапанов и каналов.
  5. Механические воздействие, к примеру, на момент падения устройства с большой высоты также становится причиной появления большого количества проблем. Слишком сильное воздействие может привести к появлению внутренних или поверхностных деформаций корпуса, искривлению основных элементов.
  6. Слишком высокая нагрузка может стать причиной повреждения механизма. Распространенной проблемой можно назвать искривление штока, за счет чего камера также начинает пропускать масло по причине перекоса основного элемента. Каждая модель подъемного механизма рассчитана на определенную нагрузку, которая указана в инструкции по эксплуатации.
  7. Применение не по предназначению тоже приводит к появлению основных неисправностей. Использовать гидравлический домкрат следует исключительно исходя из рекомендаций производителя.

Многие” причины неисправности подъемного механизма являются следствием неправильного применения устройства. Кроме этого, обслуживание некоторых моделей гидравлических домкратов предусматривает периодическую замену масла. Эти и многие другие моменты учитываются при рассмотрении инструкции по эксплуатации.

Необходимые инструменты и материалы

Ремонт гидравлического домкрата своими руками можно провести в собственной мастерской при наличии требуемых материалов и инструментов. Стоит учитывать, что некоторые варианты исполнения подъемного механизма представлены неразборными конструкциями, и выполнить ремонтные работы будет довольно сложно. Разбирать гидравлический домкрат следует с учетом особенностей его конструкции. Для этого могут потребоваться следующие инструменты:

  1. Молоток и долото.
  2. Плоскогубцы.
  3. Отвертки различным диаметром.
  4. Ножовка.
  5. Набор ключей и газовый ключ.

Существует просто огромное количество разновидностей гидравлических домкратов, поэтому точно сказать, какие именно инструменты могут понадобится для выполнения работы сложно. В некоторых случаях предусматривается возможность легкого доступа к внутреннему механизму для обслуживания или ремонта, в других на разбор уйдет довольно много свободного времени.

Что касается материалов, то все зависит от того, какая именно неисправность у конструкции. очень часто выходят из строя уплотнители, которые изготавливаются из пластика или резины. С их подбором может возникнуть довольно много трудностей, так как даже небольшой зазор может привести к пропуску рабочей жидкости в верхнюю камеру (приведет к падению давления). Если рассматривать повреждение штока или стекла, то подобные неисправности решаются лишь путем замены всего элемента.

Устройство гидравлического домкрата

При рассмотрении того, как разобрать гидравлический домкрат, нужно уделить внимание особенностям конструкции. Усилие во всех случаях передается через масло, которое обладает низким коэффициентом сжатия. Как ранее было отмечено, для обеспечения длительной службы устройства в условии частого применения следует проводить замену масла, так как оно со временем может потерять свои эксплуатационные характеристики.

Устройство подкатного домкрата не существенно отличается от обычного упорного. Рабочая часть выполнена при применении схожих принципов. Стоит учитывать, что конструкция во многом зависит от того, какова грузоподъемность. Некоторые модели снабжаются резьбовым удлинителем, который позволяет изначально регулировать начальную подъемную высоту.

Гидравлический домкрат своими руками можно отремонтировать при неисправности вспомогательных элементов или основной рабочей части. В большинстве случаев проблемы возникают именно с рабочей частью. Классический вариант исполнения представлен сочетанием следующих элементов:

  1. Поршня, который имеет уплотнительные кольца. Именно на него оказывается давление жидкостью. За счет сочетания огромного количества уплотнителей из различных материалов поршень не пропускает масло даже при возникновении большого давления. Кроме этого, сама конструкция рассчитана на высокую нагрузку. Применение резиновых уплотнителей позволяет сделать элемент подвижным.
  2. Цилиндра с уплотнителями. Именно цилиндр создает рабочую полость, в которой оказывается давление на шток. Для того чтобы снизить трение при ходе подвижного элемента поверхность полируется до зеркального состояния.
    При изготовлении этого элемента применяются материалы, обладающие высокими коррозионными свойствами. Появление даже несущественной ржавчины приводит к тому, что подвижная часть начинает быстро изнашиваться. Снаружи цилиндр представлен чугуном, который весьма восприимчив к ударной нагрузке. Поэтому следует обходится с рассматриваемым инструментом аккуратно.
  3. Силового штока. Этот элемент связан с поршнем, приводится в движение. Именно шток воспринимает нагрузку, которая возникает между поднимаемым объектом и поршнем. При изготовлении применяется высококачественная сталь, рассчитанная на высокую нагрузку. Для продления ее срока службы поверхность проходит химическую обработку для придания коррозионной стойкости. Стоит учитывать, что при использовании гидравлического домкрата с нарушением рекомендаций по эксплуатации, связанных с допустимыми нагрузками, происходит искривление штока. Подобная неисправность встречается крайне часто.
  4. Системы пропускных каналов. Для того чтобы подать и удалить масло с рабочей камеры требуются пропускные каналы. Они имеют небольшие размеры, со временем могут засорятся.
  5. Плунжерного насоса, за счет которого обеспечивается давление. Большая часть устройств механического типа предусматривает ручное накачивание жидкости в рабочую область. Устройство плунжерного насоса характеризуется высокой надежностью, выходит из строя редко.
  6. Стравливающего клапана применяются для того, чтобы убрать жидкость из рабочей камеры. Реализован подобный элемент конструкции может быть различным образом. Как правило, это небольшой винт, при повороте которого за счет давления, оказываемого на шток, вся жидкость удаляется из рабочей камеры.
  7. Манжет и уплотнителей. Эти элементы обеспечивают изоляцию рабочей камеры и других элементов конструкции. Они также обеспечивают подвижность штока с поршнем. При изготовлении манжет и уплотнителей применяются пластичные материалы, характеризующиеся большой устойчивостью к механическому воздействию или воздействию применяемого масла. Важными показателями уплотнителей является их внешний и посадочный диаметр, а также жесткость и износостойкость. Найти подходящий вариант исполнения для замены во многих случаях достаточно сложно.
  8. Заливного отверстия для поддержания требуемого уровня масла в системе. Время от времени нужно проводить добавление масла для поддержания требуемого уровня. Как правило, при интенсивном применении гидравлического домкрата или его транспортировке в неправильном положении уровень рабочей жидкости падает. Некоторые модели устройства обладают индикатором уровня масла.

В целом можно сказать, что конструкция довольно проста, однако она имеет много трущихся элементов. Многие производители создают разборные конструкции, когда уплотнители на штоке фиксируются за счет гайки или другого крепежного элемента. Стоит учитывать, что встречаются и неразборные варианты исполнения, ремонт которых в несколько раз усложняется.

Ремонт гидравлического домкрата

Ремонт домкрата в большинстве случаев довольно прост при наличии необходимых расходных материалов. Стоит учитывать, что появление коррозии на поверхности может существенно усложнить поставленную задачу. Поэтому нужно приобрести специальную жидкость для снятия коррозии и окислений.

Ремонт подкатного гидравлического домкрата своими руками условно можно разделить на несколько основных этапов:

  1. Определяется суть проблемы. Если конструкция не держит давление, то велика вероятность износа уплотнителей. В случае, когда подъем происходит с затруднением, то есть вероятность деформации штока или возникновении других проблем.
  2. Проводится полный разбор конструкции. На данном этапе главное не повредить крепежные элементы. Стоит помнить о том, что во время подачи давления рабочая полость должна сдерживать его. Даже незначительный дефект может стать причиной появления течи и падения давления.
  3. Выполняется осмотр целостности основных элементов. В большинстве случаев определить причину появления проблемы можно при визуальном осмотре конструкции. К примеру, уплотнители могут иметь выемки, бороздки и другие деформации, шток небольшой изгиб, каналы низкую пропускную способность за счет накопления сажи и грязи.
  4. После определения причины появления неисправности можно провести ремонт подкатного домкрата.

В большинстве случаев отремонтировать гидравлический домкрат можно следующим образом:

  1. После разбора конструкции проводится очистка внутренней полости от различного мусора. Кроме этого, придется полностью заменить используемое масло.
  2. Уплотнители могут сниматься различным образом. Как правило, есть фиксирующий элемент, за счет которого обеспечивается неподвижность резинок во время работы устройства. Стоит учитывать последовательность расположения резинок и уплотнителей различного типа. Неправильная установка может привести к тому, что устройство не будет держать давление.

Как ранее было отмечено, искривление штока и повреждение зеркальной поверхности нельзя исправить самостоятельно. Слишком сильный износ приводит к тому, что приходится заменять весь элемент или сам подъемный механизм.

Домкрат гидравлический бутылочного типа имеет еще более простую конструкцию. Как правило, она не требует никаких регулировок. Поэтому после ее сборки можно приступить к тестированию и последующей эксплуатации при условии отсутствия проблем. Некоторые производители подъемных механизмов указывают инструкцию, как разобрать устройство и провести ремонт. Ее использование позволяет существенно упростить поставленную задачу.

Отремонтированный гидравлический домкрат первое время должен проверяться на исправности работы. Это связано с тем, что частое применение при неправильной установке уплотнителей или допущении других ошибок приведет к быстрому износу основных элементов. Поэтому следует предусматривать наличие страховки в случае подъема автомобиля или других механизмов. При правильном проведении ремонтных работ можно существенно продлить срок службы гидравлического домкрата.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Время на чтение: 7 минут

Домкрат — это устройство, которое используется для поднятия груза на небольшую высоту. В древности домкратом ломали вражеские ворота при осаде, сейчас его используют в мирных целях — для ремонта зданий или автомобилей. Однако может случится так, что механизм сломается, и ремонт потребуется уже ему самому. Поэтому важно знать, как отремонтировать гидравлический домкрат своими руками.

Как устроен гидравлический домкрат

Гидравлический домкрат — это легко транспортируемое устройство, которое обладает максимальной грузоподъемностью в сравнении с остальными подобными механизмами. Также среди собратьев его отличает долговечность.

Внешний вид

Принцип действия

Внешне видно несколько деталей:

  • Цилиндр — в нем размещены поршень и два отдела с рабочей жидкостью.
  • Насос, который перекачивает жидкость. Он соединен с цилиндром клапанами.
  • Рычаг.
  • Опорная точка.

Механизм очень простой, так же, как и конструкция, за счет маленького количества деталей. Стоит рассмотреть функцию дополнительных элементов:

  • Основание — то, на что установлен насос. База должна иметь большую площадь, чтобы компенсировать механическое давление при поднятии груза.
  • Резервная емкость — соединена с цилиндром, в ней размещена рычажная система и насос.
  • Поршень — поднимается за счет поступления масла.
  • Плунжер — ограничивает высоту поднятия поршня.

Детали домкрата

Домкрат располагается снизу от поднимаемого объекта и не нуждается в веревках, канатах, крепежах и других вспомогательных деталях. Но и удерживать долгое время объект на весу не получится — устройство служит исключительно для поднятия.

Чем отличаются модели

Главная отличительная черта домкратов — их грузоподъемность, высота подхвата и подъема. С ориентацией на них изменяются модели устройств. Например, высота подъема зависит от расстояния между основанием и опорной точкой. Есть особенности и в принципе подъема.

Еще одно качество — износостойкость. Автолюбителям для домашнего использования раз в год и ремонтным сервисам нужны разные механизмы.

Подкатной тип

Весь механизм расположен на раме, которая крепится к колесам. Компактный и мобильный подкатной тип может использоваться даже в труднодоступных местах. Система рычагов и поршней расположена горизонтально, за счет этого устройство легко поместить под любой груз (например, автомобиль) и поднять его под любым углом. Дополнительные детали в подкатной модели:

  • 2 колеса,
  • всасывающий и нагнетательный насос,
  • подъемная платформа,
  • рама вместо основания,
  • рычаг — на него надо нажимать, чтобы заработал насос, который передаст гидравлическое масло через клапаны в цилиндр.

Подкатной тип

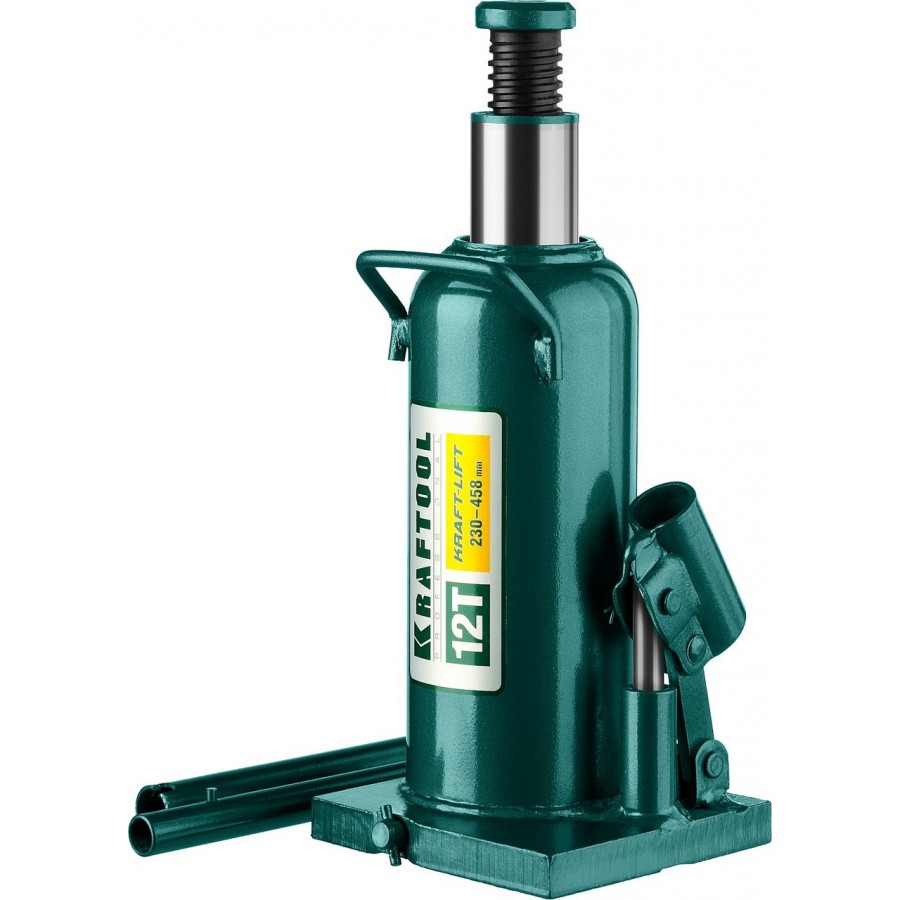

Бутылочный тип

Простой вариант с вертикальным цилиндром. Отличительное свойство — небольшие размеры при высокой грузоподъемности — от 2 до 50 тонн. Высота подхвата в бутылочных домкратах обычно начинается от 15 см и заканчивается 30 см. Высота регулируется с помощью винта, который расположен в верхнем основании штока. Бутылочный тип выполнен таким образом, чтобы исключить скольжение при работе. Для этого опорная часть сделана рифленой.

У каждого домкрата в комплекте идет рукоятка, которая облегчает использование механизма. У тех агрегатов, что выдерживают нагрузки от 30 тонн, идет дополнительная вторая рукоятка. За счет удвоенной длины увеличивается вес, который бутылочный домкрат может поднять.

Бутылочный тип

Есть и другие виды:

  • Пневматический — установлена подушка, подключенная к источнику сжатого воздуха, например, стационарному компрессору. Используется тогда, когда зазор между объектом и поверхностью небольшой. Также возможно использовать при неустойчивой опоре — например, в болотистой местности, на песке, снегу. Выдерживает такой домкрат груз до 6 тонн.
  • Винтовой — компактный, штатный домкрат для автомобилей. Грузоподъемность — до 15 тонн.
  • Реечный — обладает максимальной высотой подъема. По рейке двигается крепежный механизм, который защелкивается и поднимается как по лестнице вместе с грузом. Выдержит 20 тонн.

Ручка для домкрата — это механический рычаг, который используется для нагнетания жидкости. Электрический привод означает, что в механизме есть автоматический встроенный насос. Ремонт электрического варианта требует специального оборудования, в то время как бутылочный и подкатной механический типы можно починить самостоятельно.

Какие бывают поломки и что их вызывает

Гидравлические домкраты самые долговечные. Их неисправность может быть вызвана неправильной эксплуатацией или износом отдельных деталей. Распространенная проблема — подъем веса, который превышает возможности агрегата. Тогда можно наблюдать следующие «симптомы»:

Что наблюдаетсяГде поломкаПочему сломалосьЧто делать
ОстановкаВ цилиндреНе хватает масла, возможно засорение фильтровРазобрать устройство. Заполнить отсеки с маслом, очистить фильтры
Поршень не поднимаетсяВ цилиндреНе хватает давления из-за отсутствия достаточного количества рабочей жидкостиДолить жидкость
Подъем очень медленный или, наоборот, рывкамиВ цилиндре, системе с рабочей жидкостьюВ домкрат попал воздух, который негативно влияет на работу поршняНеобходимо добавить жидкость и удалить через трубки воздух
Низкое давлениеКлапаныОслабли пружины

Клапаны отлегают от отсеков

Клапаны загрязнились

Замена клапана или пружины

Если возможно — ремонт или чистка

В остальных случаях необходимо разобрать механизм и собрать его обратно таким образом, чтобы выполнялись условия:

  • Клапаны плотно прилегают.
  • Достаточное количество рабочей жидкости в отделах.
  • В системе нет воздуха.

Ремонт своими руками

Гидравлический домкрат редко ломается серьезно, чаще всего проблема в загрязнении, клапанах или нехватки жидкости. Все это легко ремонтировать, так же как и исправлять более редкую проблему — протечку.

Поломка клапанов

Внимание обращается на то, как клапаны прилегают к посадочным местам. Если контакт неплотный, проверяются пружины, которые, возможно, ослабели. Клапаны могли засориться, поэтому надо удалить грязь с помощью влажного куска ткани, потом тщательно высушить. Если загрязнение сильное, например, из-за масла, то промыть бензином, керосином. Далее просушить сжатым воздухом.

Схема домкрата

Если клапаны деформированы, то необходимо их заменить на новые.

Утечка жидкости

Встречается при механических повреждениях и поломке деталей. Требуется полностью разобрать домкрат, попутно проверяя на наличие коррозии металлические детали, например, поршень. Элементы, в частности шток, проверяются на наличие деформации. Поврежденные части заменяются на новые.

Рекомендуется слить все масло и промыть домкрат и детали керосином. Старые манжеты и уплотнительные прокладки меняются на новые.

Как убрать воздух или грязь

Скопление воздуха неизбежно при постоянной работе. Таким же образом внутрь рабочей полости попадает грязь.

Воздух устраняется при замене масла. Грязь убирается раствором для удаления отложений.

Разобранный домкрат

Как правильно залить масло

Именно недостаток масла в домкрате приводит к его плохой работе. К счастью, такую поломку легко исправить — надо добавить жидкость. Однако следует знать, что именно доливать.

Качественная жидкость обеспечит долгую работу механизма:

  • Промышленные виды индустриального масла. Но не виды И30А, И40А, И50А — они слишком вязкие.
  • Тормозная жидкость — излишне гигроскопична, то есть поглощает водяной пар. А вода в конечном итоге приведет к коррозии и поломке.
  • Фирменные гидравлические жидкости — изготавливаются специально для тормозных и подъемных систем.
  • Вода — домкрат недолго, но поработает.

После того как будет выбрана жидкость, необходимо выполнить подготовительные работы по ее замене.

Сначала сливается старая жидкость. Для этого откручивается пробка и прокачивается устройство. Далее домкрат промывается с помощью жидкости для чистки, которую можно приобрести в строительном магазине. Раствор заливается и спускается. Перед заливкой нового масла в домкрате не должна находиться посторонняя жидкость.

Как открутить пробку

После домкрат устанавливается в самое низкое положение, а винт-кран поворачивается до положения «Слив». Заливается масло. Нужный уровень показывает отметка на домкрате.

После первого наполнения пробка закрывается, а домкрат прогоняется 5-6 раз. Снова открывается пробка и заливается масло. Необходимо повторить несколько раз, пока масло не перестанет уходить.

После окончательной заливки масла еще раз выполняется пробная перегонка жидкости, чтобы избавиться от воздуха. Для этого домкрат прокачивают — поднимают и опускают — пока не появится давление. Лишний воздух выпускается через специальные трубки, на его место по мере выхода необходимо добавлять масло.

Рекомендации по эксплуатации

После окончания использования домкрат необходимо освобождать от нагрузок. Хранить устройство надо в теплом и сухом месте. Из-за попадания лишней влаги механизм может заржаветь, а холод негативно скажется на качестве масла. Рекомендуется не работать с домкратом на сильном морозе.

Нагрузки на устройство не должны превышать те, на которые он рассчитан.

При постоянном использовании прокачка (замена масла) должна проводиться раз в 2-3 месяца. При редком использовании — раз в полгода.

Таким образом, в случае поломки гидравлического домкрата необходимо проверить 3 составляющие:

  • Качество и количество жидкости.
  • Наличие пузырьков воздуха в системе.
  • Загрязнение, неплотное прилегание клапанов.

В большинстве ситуаций для решения всех проблем с устройством достаточно провести чистку и заменить масло.

>

Ремонт старого домкрата своими руками

Подробно: ремонт старого домкрата своими руками от настоящего мастера для сайта olenord.com.

Довольно большое распространение получил домкрат. Они есть в арсенале практически каждого автолюбителя, может пригодится при проведении различной работы в мастерской. Существует несколько разновидностей подобного механизма, в данном случае уделим внимание гидравлическому. Подобный инструмент передает усилие за счет сжатия жидкости. Сложность механизма и его применение в сложных эксплуатационных условиях определяет то, что возникает необходимость в проведении ремонта. Починить гидравлическую конструкцию можно своими руками, но при этом следует учитывать все особенности подобного процесса. Рассмотрим то, как провести ремонт гидравлического домкрата и в чем могут заключаться особенности этого процесса.

Ремонт гидравлического домкрата

Конструкция гидравлического домкрата может существенно отличаться. Многие профессиональные модели могут прослужить в течение длительного периода, но все же определенные причины могут привести к возникновению серьезного дефекта.

Гидравлический домкрат подкатного типа

Неисправности гидравлического домкрата можно связать со следующими проблемами:

Многие причины неисправности подъемного механизма являются следствием неправильного применения устройства. Кроме этого, обслуживание некоторых моделей гидравлических домкратов предусматривает периодическую замену масла. Эти и многие другие моменты учитываются при рассмотрении инструкции по эксплуатации.

Ремонт гидравлического домкрата своими руками можно провести в собственной мастерской при наличии требуемых материалов и инструментов. Стоит учитывать, что некоторые варианты исполнения подъемного механизма представлены неразборными конструкциями, и выполнить ремонтные работы будет довольно сложно. Разбирать гидравлический домкрат следует с учетом особенностей его конструкции. Для этого могут потребоваться следующие инструменты:

Нет видео.

Видео (кликните для воспроизведения).
  1. Молоток и долото.
  2. Плоскогубцы.
  3. Отвертки различным диаметром.
  4. Ножовка.
  5. Набор ключей и газовый ключ.

Необходимые инструменты для ремонта

Существует просто огромное количество разновидностей гидравлических домкратов, поэтому точно сказать, какие именно инструменты могут понадобится для выполнения работы сложно. В некоторых случаях предусматривается возможность легкого доступа к внутреннему механизму для обслуживания или ремонта, в других на разбор уйдет довольно много свободного времени.

Что касается материалов, то все зависит от того, какая именно неисправность у конструкции. очень часто выходят из строя уплотнители, которые изготавливаются из пластика или резины. С их подбором может возникнуть довольно много трудностей, так как даже небольшой зазор может привести к пропуску рабочей жидкости в верхнюю камеру (приведет к падению давления). Если рассматривать повреждение штока или стекла, то подобные неисправности решаются лишь путем замены всего элемента.

При рассмотрении того, как разобрать гидравлический домкрат, нужно уделить внимание особенностям конструкции. Усилие во всех случаях передается через масло, которое обладает низким коэффициентом сжатия. Как ранее было отмечено, для обеспечения длительной службы устройства в условии частого применения следует проводить замену масла, так как оно со временем может потерять свои эксплуатационные характеристики.

Устройство гидравлического домкрата

Устройство подкатного домкрата не существенно отличается от обычного упорного. Рабочая часть выполнена при применении схожих принципов. Стоит учитывать, что конструкция во многом зависит от того, какова грузоподъемность. Некоторые модели снабжаются резьбовым удлинителем, который позволяет изначально регулировать начальную подъемную высоту.

Гидравлический домкрат своими руками можно отремонтировать при неисправности вспомогательных элементов или основной рабочей части. В большинстве случаев проблемы возникают именно с рабочей частью. Классический вариант исполнения представлен сочетанием следующих элементов:

  1. Поршня, который имеет уплотнительные кольца. Именно на него оказывается давление жидкостью. За счет сочетания огромного количества уплотнителей из различных материалов поршень не пропускает масло даже при возникновении большого давления. Кроме этого, сама конструкция рассчитана на высокую нагрузку. Применение резиновых уплотнителей позволяет сделать элемент подвижным.
  2. Цилиндра с уплотнителями. Именно цилиндр создает рабочую полость, в которой оказывается давление на шток. Для того чтобы снизить трение при ходе подвижного элемента поверхность полируется до зеркального состояния. При изготовлении этого элемента применяются материалы, обладающие высокими коррозионными свойствами. Появление даже несущественной ржавчины приводит к тому, что подвижная часть начинает быстро изнашиваться. Снаружи цилиндр представлен чугуном, который весьма восприимчив к ударной нагрузке. Поэтому следует обходится с рассматриваемым инструментом аккуратно.
  3. Силового штока. Этот элемент связан с поршнем, приводится в движение. Именно шток воспринимает нагрузку, которая возникает между поднимаемым объектом и поршнем. При изготовлении применяется высококачественная сталь, рассчитанная на высокую нагрузку. Для продления ее срока службы поверхность проходит химическую обработку для придания коррозионной стойкости. Стоит учитывать, что при использовании гидравлического домкрата с нарушением рекомендаций по эксплуатации, связанных с допустимыми нагрузками, происходит искривление штока. Подобная неисправность встречается крайне часто.
  4. Системы пропускных каналов. Для того чтобы подать и удалить масло с рабочей камеры требуются пропускные каналы. Они имеют небольшие размеры, со временем могут засорятся.
  5. Плунжерного насоса, за счет которого обеспечивается давление. Большая часть устройств механического типа предусматривает ручное накачивание жидкости в рабочую область. Устройство плунжерного насоса характеризуется высокой надежностью, выходит из строя редко.
  6. Стравливающего клапана применяются для того, чтобы убрать жидкость из рабочей камеры. Реализован подобный элемент конструкции может быть различным образом. Как правило, это небольшой винт, при повороте которого за счет давления, оказываемого на шток, вся жидкость удаляется из рабочей камеры.
  7. Манжет и уплотнителей. Эти элементы обеспечивают изоляцию рабочей камеры и других элементов конструкции. Они также обеспечивают подвижность штока с поршнем. При изготовлении манжет и уплотнителей применяются пластичные материалы, характеризующиеся большой устойчивостью к механическому воздействию или воздействию применяемого масла. Важными показателями уплотнителей является их внешний и посадочный диаметр, а также жесткость и износостойкость. Найти подходящий вариант исполнения для замены во многих случаях достаточно сложно.
  8. Заливного отверстия для поддержания требуемого уровня масла в системе. Время от времени нужно проводить добавление масла для поддержания требуемого уровня. Как правило, при интенсивном применении гидравлического домкрата или его транспортировке в неправильном положении уровень рабочей жидкости падает. Некоторые модели устройства обладают индикатором уровня масла.

Устройство подкатного домкрата

В целом можно сказать, что конструкция довольно проста, однако она имеет много трущихся элементов. Многие производители создают разборные конструкции, когда уплотнители на штоке фиксируются за счет гайки или другого крепежного элемента. Стоит учитывать, что встречаются и неразборные варианты исполнения, ремонт которых в несколько раз усложняется.

Ремонт домкрата в большинстве случаев довольно прост при наличии необходимых расходных материалов. Стоит учитывать, что появление коррозии на поверхности может существенно усложнить поставленную задачу. Поэтому нужно приобрести специальную жидкость для снятия коррозии и окислений.

Ремонт подкатного гидравлического домкрата своими руками условно можно разделить на несколько основных этапов:

  1. Определяется суть проблемы. Если конструкция не держит давление, то велика вероятность износа уплотнителей. В случае, когда подъем происходит с затруднением, то есть вероятность деформации штока или возникновении других проблем.
  2. Проводится полный разбор конструкции. На данном этапе главное не повредить крепежные элементы. Стоит помнить о том, что во время подачи давления рабочая полость должна сдерживать его. Даже незначительный дефект может стать причиной появления течи и падения давления.
  3. Выполняется осмотр целостности основных элементов. В большинстве случаев определить причину появления проблемы можно при визуальном осмотре конструкции. К примеру, уплотнители могут иметь выемки, бороздки и другие деформации, шток небольшой изгиб, каналы низкую пропускную способность за счет накопления сажи и грязи.
  4. После определения причины появления неисправности можно провести ремонт подкатного домкрата.

В большинстве случаев отремонтировать гидравлический домкрат можно следующим образом:

  1. После разбора конструкции проводится очистка внутренней полости от различного мусора. Кроме этого, придется полностью заменить используемое масло.
  2. Уплотнители могут сниматься различным образом. Как правило, есть фиксирующий элемент, за счет которого обеспечивается неподвижность резинок во время работы устройства. Стоит учитывать последовательность расположения резинок и уплотнителей различного типа. Неправильная установка может привести к тому, что устройство не будет держать давление.

Как ранее было отмечено, искривление штока и повреждение зеркальной поверхности нельзя исправить самостоятельно. Слишком сильный износ приводит к тому, что приходится заменять весь элемент или сам подъемный механизм.

Домкрат гидравлический бутылочного типа имеет еще более простую конструкцию. Как правило, она не требует никаких регулировок. Поэтому после ее сборки можно приступить к тестированию и последующей эксплуатации при условии отсутствия проблем. Некоторые производители подъемных механизмов указывают инструкцию, как разобрать устройство и провести ремонт. Ее использование позволяет существенно упростить поставленную задачу.

Отремонтированный гидравлический домкрат первое время должен проверяться на исправности работы. Это связано с тем, что частое применение при неправильной установке уплотнителей или допущении других ошибок приведет к быстрому износу основных элементов. Поэтому следует предусматривать наличие страховки в случае подъема автомобиля или других механизмов. При правильном проведении ремонтных работ можно существенно продлить срок службы гидравлического домкрата.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Чтобы как можно реже проводить ремонт гидравлического домкрата, нужно следить за изделием и правильно его эксплуатировать. Поддерживать необходимый уровень жидкости, которая просачивается через уплотнители. Часто из-за попадания воздуха идет заклинивание груза во время его поднятия. Затем сложности возникают при его опускании. В этих случаях домкрат нуждается в разборке и ремонте. Провести его реально своими силами, соблюдая определенную последовательность действий.

Гидравлический домкрат состоит из 3 составляющих:

В начале работы механизм ставится на ровную плоскость, клапан закрывается и за счет движения рычага идет поднятие штока. При спуске клапан открывается, и давление груза возвращает шток на место.

Во время нажатия на рычаг жидкость перекачивается из корпуса в цилиндр, толкая его вверх. Всасывающий и нагнетательный клапана препятствую ее возврату.

Когда в насосе открывается клапан, идет возвращение жидкости в пространство корпуса.

Бутылочные домкраты обладают способностью поднимать груз, в диапазоне от 3 до 200 тонн. Обеспечивается это наличием большой плоскости опоры.

Бутылочные аппараты бывают 2 типов:

  • Одноштоковыми. Благодаря удобству в эксплуатации, они находят применение в машиностроении и в строительстве. Домкрат взят на вооружение автолюбителями — для поднятия автомобилей. Используется как узел в трубогибе или прессе.
  • Двуштоковыми. Работает как в вертикальном, так и горизонтальном положении. Устройство включает в себя 2 штока. Их поднятие происходит цилиндром.

Внешне — это тележка, установленная на колеса. Перед работой она подкатывается под поднимаемый груз.

Конструкция отличается большими габаритами, поэтому нашла применение в шиномонтажных мастерских. Поднятие осуществляется нажатием на рычаг. При открывании клапана шток опускается.

Если требуется небольшое опускание, то используется трубчатая рукоятка. Она насаживается на клапанный винт и вращает его вокруг своей оси. Начинается небольшое снижение штока.

Такая разновидность изделий имеет недостатки:

  • Крупные габариты и большой вес изделия.
  • Наличие бетонированной или асфальтированной площадки.

Ремонт гидравлического домкрата проводится своими руками. Для этого изучаются все возможные неисправности и правила их устранения. Заранее подготавливаются детали — для замены вышедших из строя. Основные причины поломок и правила их устранения известны. Для этого под руками нужно иметь подходящий инструмент.

При неисправности гидроцилиндра необходимо снять масляный резервуар. Сначала отсоединяется поршень. Для этого с помощью гаечных ключей откручиваются винты, расположенные в верхней части. Снимаются защитные кольца, вытаскивается резервуар. Если цилиндр поврежден, то проводится его замена. В процессе установки потребуется наличие струбцины. Выкрученные из домкрата болты заменяются на новые. Они подбираются такого же размера. Если вынутые втулки изношены, ставятся другие. В некоторых моделях разрешается использование круглого типа.

В случае вылета верхнего кольца, отсоединяется верхняя пластина. Предварительно она осматривается на наличие дефектов. Винты откручиваются с применением ключей. Важно осмотреть поршень, убедиться, что поломанное кольцо его не повредило. После этого заниматься установкой на шток нового. В целях улучшения фиксации следует воспользоваться уплотнителем.

Если произошел вылет нижнего кольца, то снимается нижняя рама. В этом случае осматривается гидравлический цилиндр. Проверяется его целостность. Важно, чтобы поршень плавно передвигался, без заеданий.

Для снятия рамы, домкрат переворачивается и надежно закрепляется. Крышка снимается только после того, как осматривается уплотнительное кольцо. Используя отвертку, демонтируется выдвижной удлинитель. Он тоже требует осмотра, поскольку есть риск его повреждения кольцом.

В случае его замены уточняется маркировка, которая выбита на корпусе или записана в документации.

В процессе установки шток смазывается машинным маслом. Также ведется монтаж нового кольца.

Сложность такого ремонта заключается в том, что потребуется снятие — как устройства тяги, так и цилиндра. Сначала убирается верхняя крышка и ведется осмотр цилиндра. На нем возможно присутствие царапин. Иногда замены требует и подвижная плита.

Снятие цилиндра идет с применением струбцины, а верхняя плита держится на штоках. Если конструкция содержит несколько поршней, то требуется еще снятие катушки.

Тяговое устройство с подсоединенным рычагом находится на нижней плите. Для снятия рычага, с помощью молотка высвобождается шток. На последнем этапе рычаг фиксируется на тягловом механизме.

В случае такой поломки отсоединяется верхняя плита. Для этого откручивается 4 винта. С помощью отвертки поддевается и вынимается стяжка. Расположена она возле масляной системы.

Затем снимается захват, который расположен на штоке. Перед установкой нового осматривается плита. Сборка ведется в обратном порядке.

При ремонте такой поломки, в первую очередь проверяется поршневая система. Возможно ее повреждение. В зависимости от вида домкрата, крепеж плиты идет разными болтами. Как правило, они имеют резьбу М6. По количеству их 4, и расположены они по краям. Во время замены плиты следует проверить и масляную систему, поскольку она может тоже иметь повреждение.

Такой вид ремонта легко проводится своими руками. Для этого откручиваются болты и снимается верхняя плита. После этого ведется отсоединение штока, петля легко вынимается. Часто она бывает погнутая. С использованием станка ее поверхность выравнивается. В случае большой деформации, лучше такое изделие заменить на новое.

Эта поломка напрямую связана с плохой работой трубопровода. Необходимо осмотреть поршневую систему. По причине ее неисправности штуцер испытывает повышенное давление. Для этого поршневой узел демонтируется и ищется в нем поломка. По возможности она устраняется. В противном случае эта часть домкрата подлежит замене.

Такими видами ремонта занимаются сервисные центры. В домашних условиях можно осмотреть узел и сделать только несложный ремонт.

Для этого откручиваются болты и демонтируется верхняя плита. С использованием отвертки подрывается, а затем убирается стяжка. Если внешний осмотр показал срыв верхней гайки, то в домашних условиях такую поломку устранить невозможно.

Ремонт гидравлического домкрата начинается с его разборки. Все части изделия имеют резьбовые соединения, поэтому следует вооружиться гаечными ключами.

Последовательность работы следующая:

  • Необходимо слить масло. Для этого готовится специальная емкость.
  • Изымается поршень с клапаном. Идет их визуальный осмотр. Вся грязь и ржавчина очищается.
  • Причиной неисправности бывает деформированный шток. Домкрат не может поднять груз. В этом случае деталь нуждается в замене.
  • Внимательного осмотра требуют прокладки. Если при внешнем осмотре дефектов не обнаружено, все равно, лучше их заменить. Часто микроскопические изъяны не видны, но они служат причинами неисправности.
  • Проверяется масляный клапан. Убирается приставшая грязь. Из-за ее присутствия шарик занимает неправильное положение и идет протечка масла.

Все части разобранного аппарата промываются в специальной жидкости. Неисправные детали заменяются. Для этой цели идет подбор запчастей. Все новые элементы конструкции должны иметь такие же параметры. Для замены небольшого узла конструкции имеются ремкомплекты. Они включают в себя детали и прокладки между ними. Сборка ведется в обратном порядке.

Прежде, чем заливать новое масло, полностью удаляется старое. Если там присутствует промывочная жидкость, она тоже убирается.

Перед заливкой нового устраняется весь присутствующий воздух. Открывается выпускной клапан и устройство опускается вниз. Затем следует провести не менее 5 прокачек. С заливной горловины снимается болт и через сопло заливается масло до требуемого уровня. Затем прокачка повторяется, и масло заливается вновь. Важно выпустить весь воздух из системы. Как только масляная поверхность перестанет пузыриться и достигнет нужной отметки, домкрат готов к работе.

Если вести правильную эксплуатацию домкрата, то количество поломок резко уменьшится.

Для этого нужно придерживаться следующих правил:

  1. Запрещается подъем груза, превышающий допустимый.
  2. Работа ведется плавно, без рывков.
  3. Установку можно вести только на ровную поверхность.
  4. Перед работой все подвижные соединения смазываются.
  5. Ведется внешний осмотр аппарата с целью выявления трещин или утечки масла.
  6. Проверяется уровень масла, который должен быть доведен до нормы.

Чтобы гидравлический домкрат работал без перебоев, требуется ежемесячно проводить техническое обслуживание. Поскольку изделие постоянно испытывает большие нагрузки, все детали требуют присутствия смазки. Важно не допускать наличие грязи, которая приводит к заклиниванию аппарата. Хранение устройства идет в опущенном состоянии.

Применение клеевого пистолета, конструкция и принцип действия. Пошаговая инструкция склеивания поверхностей. Замена отработанного стержня. Правила техники безопасности при работе. Возможные неисправности и их устранения. Особенности работы одним стержнем при отсутствии пистолета.

Установка кондиционера своими руками. Описание устройства и принципа работы кондиционера. Подробная инструкция по монтажу устройства: установка наружного и внутреннего блоков, прокладка труб и электропроводки.

Поднятие дома домкратом своими руками, пошаговая инструкция. Возможные ошибки при работе и технология подъема. Полезное видео по теме.

Сегодня нельзя себе представить проведение ремонта автомобиля, будь то замена колеса или ремонт подвески, без использования домкратов – специальных устройств, которые предназначаются для подъема груза и его фиксации на определенной высоте. И сегодня самыми популярными считаются гидравлические домкраты, в которых усилие создается с помощью поршня и рабочей жидкости.

Главными элементами в конструкции гидравлического домкрата являются:

  • металлический корпус;
  • гидравлический поршень;
  • рабочая жидкость.

Гидравлический домкрат может иметь обычный или удлиненный корпус, изготовленный из закаленного металла. Корпус выполняет следующие функции: является емкостью для рабочего масла и выступает направляющим цилиндром для поршня.

Агрегат этого типа оборудован гидравлическим насосом с воздушным, ножным или ручным приводом. В конструкции домкрата находятся клапаны безопасности и иные устройства для поддержания безаварийной и долгой эксплуатации.

Выдвижной гидравлический цилиндр и подъемный механизм, который поднимает специальную площадку, расположены в отверстиях корпуса. Опускание происходит с помощью разворота Т-образной рукояти. Конструкция имеет встроенные колеса, которые обеспечивают устройству мобильность. Удлиненный корпус тира, как правило, применяется для работы с большегрузными автомобилями и автобусами.

Любой гидравлический подъемный механизм работает с использованием жидкости по принципу сообщающихся сосудов. Перед работой нужно установить агрегат на твердой и ровной поверхности под машиной и при закрытом клапане зажать рычаг, пока авто не выйдет на требуемую высоту. Спуск машины происходит с помощью открытия клапана, находящегося на корпусе домкрата.

Рабочее гидравлическое масло перекачивается приводным насосом при помощи рычага. Жидкость перемещается в цилиндр через клапан, выдавливая его. Обратному выходу масла препятствуют два клапана – всасывающий и нагнетательный. Для того чтобы опустить домкрат, нужно на насосе открыть клапан, в этом случае из цилиндра жидкость переходит назад в корпус.

Наличие на корпусе резьбы, защищенной специальным кожухом, резьбовых отверстий в основании и резьбы на штоке, гарантирует неограниченные работы домкратов и возможности использования для гибки, зажима и опрессовки. Надежная опора, изготовленная из закаленного металла и установленная на шток, защищает подъемный механизм от повреждений. Рифленая часть основания не допускает скольжения автомобиля.

Гидравлические домкраты считаются самыми неприхотливыми. Главная особенность гидравлики – это несжимаемая рабочая жидкость. В результате происходит плавность подъема груза, точность торможения и фиксация на необходимой высоте. Гидравлические домкраты имеют отличный КПД – до 85% и большую грузоподъемность – свыше 250 тонн при небольшом усилии, благодаря высокому передаточному числу между поверхностями цилиндра и плунжера насоса.

Но у гидравлических подъемных устройств изначальная высота подъема значительно выше, в отличие от механических устройств. Еще одна сложность – невозможность точной регулировки высоты опускания. Для поддержки в рабочем положении домкрата нужно все время контролировать герметичность сальников и клапанов, а также следить за уровнем масла. Хранить и перевозить эти агрегаты можно только в вертикальном состоянии, иначе жидкость может вылиться из корпуса.

Недостатки гидравлических домкратов:

  • Являются довольно медлительными.
  • Имеют большие размеры и массу.
  • Высокая цена.
  • Небольшой ход для одноплунжерных домкратов.

Конструкция гидравлического вертикального домкрата является наиболее простой. Область использования этих домкратов является довольно обширной в силу значительно диапазона поднимаемого груза – от 3 до 200 тонн. Бутылочные домкраты используют в грузовом автотранспорте. Кроме основных преимуществ гидравлического домкрата, бутылочные модели имеют и еще несколько – это большая площадь опоры, компактность и универсальность использования.

Вертикальные домкраты могут быть двуштоковыми и одноштоковыми. Одноштоковое устройство отличается удобством эксплуатации и простотой конструкции, что расширяет сферу его использования и дает возможность производить работу различной сложности:

  • демонтаж и монтаж в строительстве и машиностроении;
  • ремонт колес вагонов и автомобилей;
  • использование в качестве силового узла трубореза, трубогиба, пресса и подобного инструмента.

Двуштоковый телескопический домкрат имеет похожую конструкцию с вертикальным, принцип работы бутылочного механизма основан на установке нескольких штоков. Поршень расположен в основании телескопического устройства. Его можно использовать в вертикальном и горизонтальном положении. Он подходит большинству авто и имеет небольшие габариты. Подъем происходит при помощи подъемного рычага, который приводится в рабочее положение цилиндром.

Этот вид домкрата работает по такому же принципу, как и вертикальный, но с тем отличием, что цилиндр находится не в вертикальном положении, при этом поршень напрямую не совмещается с подхватом. Подкатным это устройство названо по причине того, что представляет из себя тележку на колесах, которую можно катить по поверхности. Домкрат во время подъема рычага и подхвата смещается или «подкатывается» под груз.

Этот домкрат приводиться в движение, как и бутылочные аппараты, качанием рычага, опускается также – выкручиванием винта клапана. Если необходимо опустить груз, то нужно насадить на клапанный винт трубчатую рукоятку, затем перегородка входит в паз данного винта. Проворачивая ручку вокруг оси, оператор вращает и винт, таким образом, снижая в цилиндре давление и опуская на нужную высоту автомобиль.

Как правило, подкатный домкрат используется на шиномонтажной станции, так как он идеально подходит для подъема одной стороны авто, довольно быстрый в монтаже и работе. Недостатки у этой конструкции происходят из названия – для работы подкатному подъемному механизму необходима твердая и ровная поверхность, асфальт или бетон. Помимо этого, большой вес и размер осложняют перевозку устройства в машине.

Подкатные домкраты разделяются по назначению:

  • Для личного пользования легковых автомобилей, грузоподъемностью до трех тонн.
  • Для шиномонтажных и автомобильных сервисов, грузоподъемностью до четырех тонн и с установкой рычагов предварительного подъема для быстрого достижения требуемой высоты подхвата.
  • Для специальной автотехники и обслуживания тяжелых машин, грузоподъемностью до двадцати тонн и с установкой рычагов предварительного подъема.

Гидравлические подъемные устройства нуждаются периодически в техническом обслуживании, потому в рабочий цилиндр и нужно доливать масло, которое вытекает во время эксплуатации через всевозможные уплотнения и сальники. Помимо вопроса, как прокачать гидравлический домкрат своими руками, проблемы еще могут состоять в заклинивании во время подъеме автомобиля на необходимую высоту, а также невозможности поднять даже легкий груз или невозможности после поднятия спустить поршень.

Для испытания или ремонта домкрата своими руками, необходимо приобрести требуемый ремкомплект. Перед ремонтом, вначале необходимо разобрать агрегат. Для этого вам, возможно, потребуется удлинитель к ключам, чтобы получить больший рычаг и значительное усилие. Также непременно подготовьте тару для отработанного масла и приготовьте новое.

Затем необходимо достать поршни и проверить их на образование коррозии. Всю коррозию и грязь нужно удалить. Убедитесь, не погнулся ли шток. Если деформация все-таки произошла, то вряд ли у вас получится его опять выровнять, поэтому на этом ремонт своими руками можно закончить.

Также стоит проверить клапан, который передает масло. Для чего он откручивается и проверяется на наличие попадания грязи или деформации. Если клапан сломан по причине механической деформации, то его необходимо просто заменить. При этом он может просто засориться, и шарик начинает садиться неплотно на свое место. Это и есть причина вытекания масла.

Полностью вылейте старую рабочую жидкость. Эта довольно простая процедура, хоть и займет у вас много времени, пока жидкость перетекает по цилиндрам. Масло сливается с помощью прокачки системы, перемещением рычага вверх-вниз. Все элементы хорошенько вымойте от остатков масла и пыли. Полностью замените все уплотнители и манжеты.

Еще одной причиной поломки домкрата является грязь, которая попала в рабочий механизм. Для ее удаления нужно открутить головку корпуса, в основание налить керосин и прокачать домкрат при открученной запорной игле. Керосин по окончании операции нужно удалить и в рабочую часть налить новое масло.

В рабочей части домкрата во время продолжительной эксплуатации накапливаются воздушные пузырьки, значительно снижая его работу. Ремонт этой поломки происходит таким образом.

Вначале открутите перепускной клапан и крышку масляного бачка, а потом в быстром темпе прокачайте насос несколько раз. Так, воздух выйдет из рабочей части в бак для масла. После этого можно закрывать отверстие, которое ведет в масляной бачок и перепускной клапан. Если все проделано правильно, то воздух выйдет, и устройство опять будет работать в обычном режиме. Если попытка увенчалась неудачной, повторите эти действия.

Итак, вы ознакомились с устройством гидравлического домкрата, изучили его преимущества и недостатки, разобрались в классификации и знаете, как происходит ремонт гидравлического домкрата своими руками. Главное, помнить при его эксплуатации о периодическом подливании рабочей жидкости и техническом обслуживании.

Домкрат – один из важнейших инструментов в арсенале, он поможет везде: ремонт машины или техники, проведение разнообразных строительно-ремонтных работ. И если вдруг ваше устройство по каким-либо причинам вышло из строя, вам нужно узнать, как провести ремонт гидравлического домкрата своими руками!

Порадует и широкое разнообразие домкратов, каждый из которых имеет свои особенности и отличительные черты.

Как и любая техника, которая несет огромные нагрузки, устройства могут часто ломаться, а потому всегда нужно знать о том, как проводят ремонт домкрата самостоятельно. Чтобы в момент поломки быть во всеоружии!

Любой гидравлический домкрат работает от жидкости, а основными элементами домкрата являются корпус, поршень и масло. Если вы решили изучить, как самостоятельно осуществить ремонт, обязательно нужно знать, какие причины могут привести к поломкам. Прежде всего, конструкция устройства могла подвергнуться «нападению» коррозии, что приводит к ограничению при спуске механизма. Естественно, домкраты часто ломаются из-за слишком больших нагрузок, что приводит к сгибанию штоков.

Существуют и некоторые другие моменты, включая необходимость заменить масло. Однако любой ремонт проводится практически по одной схеме. И первое, что вам нужно знать – как разобрать устройство, после чего можно приступать к замене жидкости. Разборка инструмента осуществляется в следующем порядке:

  • Используя гаечные ключи, откручиваем крепежи;
  • Извлекаем клапан стравливания жидкости и поршень;
  • Проводя грамотный осмотр, проверяем качество клапана и всех прокладок – если вы заметили, что они пришли в негодность, просто меняем элементы домкрата;
  • Механизм прочищаем от мусора и других посторонних элементов, промываем цилиндр;
  • Проверяем и меняем старую резинку в случае необходимости;
  • Последний шаг – сборка инструмента в обратном порядке.

Естественно, после того, как вы соберете домкрат, его следует обязательно проверить на работоспособность! Если устройство начало работать – отлично, но не всегда с первого раза получается всё исправить. Возможно, вся проблема в масле?

Масло – движущая сила устройства, именно оно давит на поршень, устанавливая шток в нужное положение. За счет этого осуществляется возможность поднимать практически любой груз. Если масла в устройстве будет недостаточно, механизм работать не будет. Многие, кто впервые приступают к ремонту, пропускают этот момент, что в итоге приводит к проблемам с работой домкрата. Инструкция по замене масла:

Для того, чтобы заправить домкрат маслом, необходимо вначале открутить пробку и слить старую жидкость. Следующий шаг – очистка механизма с помощью промывочной жидкости, которую можно приобрести в любом строительном магазине. К слову, промыть домкрат полностью достаточно сложно, особенно новичку, ведь вам придется заливать жидкость как минимум два-три раза, после чего проводится прокачка, жидкость добавляется еще раз и снова прокачивается. Слив старого масла проводится точно также – чтобы внутри механизма не осталось и капли старой жидкости.

Емкость нужно заполнить маслом до конца, то есть пока жидкость не достигнет требуемой отметки. Домкрат при этом устанавливаем на низком положении. Для опускания штока в нижнее положение, обязательно поворачиваем винт-кран, пока он не достигнет положения “слив”. Закрутив пробку, проводим прокачку в течение пяти раз, после чего добавляем масло и закручиваем пробку еще раз. Масла в процессе очистки будет не хватать каждый раз, а потому проводить прокачку нужно до тех пор, пока “топливо” нашего домкрата не достигнет требуемого уровня, а на поверхности жидкости перестанут появляться пузырьки.

Как вы убедились, ремонт домкратов своими руками – работа достаточно простая. Однако, конечно, не хочется доводить до ремонтных работ, ведь это требует и времени, и сил на осуществление. Именно потому мы составили для вас подборку рекомендаций от специалистов. Если вы будете соблюдать их, то эксплуатация вашего домкрата станет намного проще, да и ремонт можно «отодвинуть» подальше.

  • Чтобы работы по смене масла прошли качественно и правильно, обязательно нужно снять любые нагрузки, а само устройство можно начать эксплуатировать только после того, как вы полностью закончите все работы и соберете домкрат;
  • Заменять «топливо» желательно дважды в год, а если вы используете домкрат постоянно, то – минимум раз в месяц нужно осуществлять эти работы, при этом нужно обязательно промывать весь механизм каждый раз;
  • Масло можно подобрать любое, однако если собираетесь использовать устройство в зимнее время года, обязательно применяйте синтетический раствор. Это позволит механизму всегда быть в «полной боевой готовности» к работе;
  • Независимо от того, какое время года на улице, будет лучше, если инструмент вы сможете хранить в сухом и теплом месте, в обратном случае масло может просто замерзнуть;
  • Если необходимо проводить работы в зимнее время года, помните, что слишком долгая работа на морозе может привести к поломке устройства, а потому эксплуатация домкрата возможна в самых крайних случаях и в течение короткого времени.

Если вы будете работать такими методами, то сможете существенно продлить срок службы домкрата. А дорогостоящий ремонт, который может обойтись вам в значительную сумму, можно «отложить» на неопределенный срок, что не может не радовать!

Нет видео.
Видео (кликните для воспроизведения).

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.5 проголосовавших: 21

Как разобрать домкрат гидравлический


Ремонт гидравлического домкрата: как починить устройство своими руками

Домкрат — это устройство, которое используется для поднятия груза на небольшую высоту. В древности домкратом ломали вражеские ворота при осаде, сейчас его используют в мирных целях — для ремонта зданий или автомобилей. Однако может случится так, что механизм сломается, и ремонт потребуется уже ему самому. Поэтому важно знать, как отремонтировать гидравлический домкрат своими руками.

Как устроен гидравлический домкрат

Гидравлический домкрат — это легко транспортируемое устройство, которое обладает максимальной грузоподъемностью в сравнении с остальными подобными механизмами. Также среди собратьев его отличает долговечность.

Внешний вид
Принцип действия

Внешне видно несколько деталей:

  • Цилиндр — в нем размещены поршень и два отдела с рабочей жидкостью.
  • Насос, который перекачивает жидкость. Он соединен с цилиндром клапанами.
  • Рычаг.
  • Опорная точка.
Насос перекачивает жидкость из первого резервуара в передней плоскости цилиндра в другой, который расположен в задней плоскости. По принципу сообщающихся сосудов в том отделе, откуда убрали жидкость, создается повышенное давление. Оно выталкивает поршень, а он поднимает груз.

Механизм очень простой, так же, как и конструкция, за счет маленького количества деталей. Стоит рассмотреть функцию дополнительных элементов:

  • Основание — то, на что установлен насос. База должна иметь большую площадь, чтобы компенсировать механическое давление при поднятии груза.
  • Резервная емкость — соединена с цилиндром, в ней размещена рычажная система и насос.
  • Поршень — поднимается за счет поступления масла.
  • Плунжер — ограничивает высоту поднятия поршня.
Детали домкрата

Домкрат располагается снизу от поднимаемого объекта и не нуждается в веревках, канатах, крепежах и других вспомогательных деталях. Но и удерживать долгое время объект на весу не получится — устройство служит исключительно для поднятия.

Чем отличаются модели

Главная отличительная черта домкратов — их грузоподъемность, высота подхвата и подъема. С ориентацией на них изменяются модели устройств. Например, высота подъема зависит от расстояния между основанием и опорной точкой. Есть особенности и в принципе подъема.

Еще одно качество — износостойкость. Автолюбителям для домашнего использования раз в год и ремонтным сервисам нужны разные механизмы.

Прежде чем начинать ремонт гидравлического домкрата, необходимо знать модель и особенности ее работы.
Подкатной тип

Весь механизм расположен на раме, которая крепится к колесам. Компактный и мобильный подкатной тип может использоваться даже в труднодоступных местах. Система рычагов и поршней расположена горизонтально, за счет этого устройство легко поместить под любой груз (например, автомобиль) и поднять его под любым углом. Дополнительные детали в подкатной модели:

  • 2 колеса,
  • всасывающий и нагнетательный насос,
  • подъемная платформа,
  • рама вместо основания,
  • рычаг — на него надо нажимать, чтобы заработал насос, который передаст гидравлическое масло через клапаны в цилиндр.
Подкатной тип
Бутылочный тип

Простой вариант с вертикальным цилиндром. Отличительное свойство — небольшие размеры при высокой грузоподъемности — от 2 до 50 тонн. Высота подхвата в бутылочных домкратах обычно начинается от 15 см и заканчивается 30 см. Высота регулируется с помощью винта, который расположен в верхнем основании штока. Бутылочный тип выполнен таким образом, чтобы исключить скольжение при работе. Для этого опорная часть сделана рифленой.

У каждого домкрата в комплекте идет рукоятка, которая облегчает использование механизма. У тех агрегатов, что выдерживают нагрузки от 30 тонн, идет дополнительная вторая рукоятка. За счет удвоенной длины увеличивается вес, который бутылочный домкрат может поднять.

Бутылочный тип

Есть и другие виды:

  • Пневматический — установлена подушка, подключенная к источнику сжатого воздуха, например, стационарному компрессору. Используется тогда, когда зазор между объектом и поверхностью небольшой. Также возможно использовать при неустойчивой опоре — например, в болотистой местности, на песке, снегу. Выдерживает такой домкрат груз до 6 тонн.
  • Винтовой — компактный, штатный домкрат для автомобилей. Грузоподъемность — до 15 тонн.
  • Реечный — обладает максимальной высотой подъема. По рейке двигается крепежный механизм, который защелкивается и поднимается как по лестнице вместе с грузом. Выдержит 20 тонн.
Домкраты различаются приводом, который может быть ручным или электрическим.

Ручка для домкрата — это механический рычаг, который используется для нагнетания жидкости. Электрический привод означает, что в механизме есть автоматический встроенный насос. Ремонт электрического варианта требует специального оборудования, в то время как бутылочный и подкатной механический типы можно починить самостоятельно.

Какие бывают поломки и что их вызывает

Гидравлические домкраты самые долговечные. Их неисправность может быть вызвана неправильной эксплуатацией или износом отдельных деталей. Распространенная проблема — подъем веса, который превышает возможности агрегата. Тогда можно наблюдать следующие «симптомы»:

Что наблюдаетсяГде поломкаПочему сломалосьЧто делать
ОстановкаВ цилиндреНе хватает масла, возможно засорение фильтровРазобрать устройство. Заполнить отсеки с маслом, очистить фильтры
Поршень не поднимаетсяВ цилиндреНе хватает давления из-за отсутствия достаточного количества рабочей жидкостиДолить жидкость
Подъем очень медленный или, наоборот, рывкамиВ цилиндре, системе с рабочей жидкостьюВ домкрат попал воздух, который негативно влияет на работу поршняНеобходимо добавить жидкость и удалить через трубки воздух
Низкое давлениеКлапаныОслабли пружины Клапаны отлегают от отсеков

Клапаны загрязнились

Замена клапана или пружины

Если возможно — ремонт или чистка

Не рассматриваются механические повреждения домкратов как корпуса, так и поршня. В случае такой поломки ремонт домкратов будет нецелесообразен — лучше купить новое устройство.

В остальных случаях необходимо разобрать механизм и собрать его обратно таким образом, чтобы выполнялись условия:

  • Клапаны плотно прилегают.
  • Достаточное количество рабочей жидкости в отделах.
  • В системе нет воздуха.
Они применимы для всех моделей устройств, в том числе и для ремонта домкрата 5 тонн, произведенного еще в СССР.

Ремонт своими руками

Гидравлический домкрат редко ломается серьезно, чаще всего проблема в загрязнении, клапанах или нехватки жидкости. Все это легко ремонтировать, так же как и исправлять более редкую проблему — протечку.

Поломка клапанов
Если домкрат заполненный, но все равно не держит или не поднимает груз, необходимо разбирать устройство и проверять клапаны.

Внимание обращается на то, как клапаны прилегают к посадочным местам. Если контакт неплотный, проверяются пружины, которые, возможно, ослабели. Клапаны могли засориться, поэтому надо удалить грязь с помощью влажного куска ткани, потом тщательно высушить. Если загрязнение сильное, например, из-за масла, то промыть бензином, керосином. Далее просушить сжатым воздухом.

Схема домкрата

Если клапаны деформированы, то необходимо их заменить на новые.

Проверяются пружины, в случае ослабления они заменяются на более упругие. Если нет возможности заменить, то под них можно подложить шайбу так, чтобы увеличить плотность и силу.
Утечка жидкости

Встречается при механических повреждениях и поломке деталей. Требуется полностью разобрать домкрат, попутно проверяя на наличие коррозии металлические детали, например, поршень. Элементы, в частности шток, проверяются на наличие деформации. Поврежденные части заменяются на новые.

Рекомендуется слить все масло и промыть домкрат и детали керосином. Старые манжеты и уплотнительные прокладки меняются на новые.

Как убрать воздух или грязь

Скопление воздуха неизбежно при постоянной работе. Таким же образом внутрь рабочей полости попадает грязь.

Домкрат работает по принципу сообщающихся сосудов, то есть когда жидкость уходит, остается давление. Но воздух в системе не уходит под напором, а деформируется и создает подушку, из-за которой подъем невозможен.

Воздух устраняется при замене масла. Грязь убирается раствором для удаления отложений.

Разобранный домкрат

Как правильно залить масло

Именно недостаток масла в домкрате приводит к его плохой работе. К счастью, такую поломку легко исправить — надо добавить жидкость. Однако следует знать, что именно доливать.

Часто рабочую жидкость в домкрате называют масло. Это потому, что именно оно используется в домкратах, хотя устройство заработает даже на воде.

Качественная жидкость обеспечит долгую работу механизма:

  • Промышленные виды индустриального масла. Но не виды И30А, И40А, И50А — они слишком вязкие.
  • Тормозная жидкость — излишне гигроскопична, то есть поглощает водяной пар. А вода в конечном итоге приведет к коррозии и поломке.
  • Фирменные гидравлические жидкости — изготавливаются специально для тормозных и подъемных систем.
  • Вода — домкрат недолго, но поработает.
Также стоит избегать жидкости гликолевого, нефтяного и минерального происхождения. Лучшее решение — синтетическое масло, которое к тому же не густеет на морозе.

После того как будет выбрана жидкость, необходимо выполнить подготовительные работы по ее замене.

Сначала сливается старая жидкость. Для этого откручивается пробка и прокачивается устройство. Далее домкрат промывается с помощью жидкости для чистки, которую можно приобрести в строительном магазине. Раствор заливается и спускается. Перед заливкой нового масла в домкрате не должна находиться посторонняя жидкость.

Как открутить пробку

После домкрат устанавливается в самое низкое положение, а винт-кран поворачивается до положения «Слив». Заливается масло. Нужный уровень показывает отметка на домкрате.

Уровень масла должен быть максимально точным. Нельзя как перелить, так и недолить.

После первого наполнения пробка закрывается, а домкрат прогоняется 5-6 раз. Снова открывается пробка и заливается масло. Необходимо повторить несколько раз, пока масло не перестанет уходить.

После окончательной заливки масла еще раз выполняется пробная перегонка жидкости, чтобы избавиться от воздуха. Для этого домкрат прокачивают — поднимают и опускают — пока не появится давление. Лишний воздух выпускается через специальные трубки, на его место по мере выхода необходимо добавлять масло.

Рекомендации по эксплуатации

После окончания использования домкрат необходимо освобождать от нагрузок. Хранить устройство надо в теплом и сухом месте. Из-за попадания лишней влаги механизм может заржаветь, а холод негативно скажется на качестве масла. Рекомендуется не работать с домкратом на сильном морозе.

Нагрузки на устройство не должны превышать те, на которые он рассчитан.

Необходимо следить за качеством рабочей жидкости — в некоторых мастерских могут заливать переработанное или некачественное промышленное масло. Это приведет к быстрой поломке и загрязнению домкрата.

При постоянном использовании прокачка (замена масла) должна проводиться раз в 2-3 месяца. При редком использовании — раз в полгода.

Таким образом, в случае поломки гидравлического домкрата необходимо проверить 3 составляющие:

  • Качество и количество жидкости.
  • Наличие пузырьков воздуха в системе.
  • Загрязнение, неплотное прилегание клапанов.

В большинстве ситуаций для решения всех проблем с устройством достаточно провести чистку и заменить масло.

Устройство и ремонт гидравлического домкрата бутылочного типа

Устройства поднимающие грузы на определенную высоту стали незаменимыми в наше время. Домкрат гидравлический бутылочный полезный инструмент при строительстве, а в особенности в ремонте автомобилей. Автомобилисты не представляют себе, обслуживание автомобиля без этого замечательного устройства. Если случилось так, что домкрат вышел из строя — то вам просто необходимо знать как произвести ремонт своими руками.

Устройство бутылочного домкрата

Как видно на рисунке домкрат гидравлический бутылочный состоит из следующих частей:

Рис 1. Устройство бутылочного домкрата

1.       Основной поршень

2.       Рычаг

3.       Шток

4.       Клапан всасывания

5.       Запорный клапан

6.       Резервуар хранения масла.

7.       Рабочая камера.

При создании усилия на рычаг (2) создается шток(3) создает давление в результате которого открывается клапан (5), и жидкость перетекает в рабочую камеру(7). Когда рычаг поднимается вверх запорный клапан (5) закрывается, и жидкость всасывается в полость насоса из резервуара хранения масла (6) по средствам открытия за счет давления всасывающего клапана(4). За счет перекачивания жидкости из резервуара (6) в рабочую камеру (7) происходит поднятие основного поршня (1).

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Конструкция бутылочного домкрата достаточно проста, мы перекачиваем жидкость из одного резервуара в другой, и тем самым нагнетаем давление во втором, за счет чего поднимаем рабочий поршень.

Виды, свойства и характеристики домкрата гидравлического бутылочного

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

  • Одноштоковый бутылочный, самый распространенный вид Рис 2.
  •  Двухштоковый бутылочный Рис 3.
Рис 2. Домкрат одноштоковый Рис 3. Домкрат двухштоковый

Еще есть деление по принципу работы насоса перекачивающего жидкость:

  • Ручной, приводится в действие давлением пользователя на рычаг
  • Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Свойства:

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Почему не работает бутылочный домкрат?

  Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.

Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.

Под нагрузкой проседает.  Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.

Ремонт и обслуживание.

Гидравлические бутылочные домкраты

Для того чтобы произвести обслуживание бутылочного домкрата его нужно разобрать. Беспокоится о том, что вас забрызгает маслом от высокого давления не стоит. Вполне можно проделать эту операцию самому. Первым делом нужно слить масло.  Слив производится через заливное отверстие, а при его отсутствии через пропускной клапан, для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран. Снимаем корпус проверяем его герметичность, оцениваем состояние нижнего резинового кольца. Данные части не несут нагрузки, это просто резервуар под жидкость. Дальше выкручиваем рабочий цилиндр и снимаем поршень. Все тщательно осматриваем на наличие ржавчины. В случае ее обнаружения как можно тщательней избавляемся от нее. Выкручиваем плунжер проверяем его работоспособность, осматриваем уплотнительные кольца. Внутри не должно быть железной стружки, детали не должны иметь вмятин. Уплотнители пришедшие в негодность следует заменить на новые. Не забываем тщательно промыть все клапана от грязи и различных отложений. Производим сборку, вот и все ремонт произведен.

Как залить масло, и прокачать домкрат?

Масло заливается через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем нужно прокачать домкрат.

Прокачка домкрата:

  • Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
  • Затем его кладут набок, заливной пробка должна оказаться сверху
  • Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
  • Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
  • На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.
То что вам предлагает Яндекс То что вам предлагает Google

Ремонт и прокачка подкатного гидравлического домкрата своими руками

Сегодня нельзя себе представить проведение ремонта автомобиля, будь то замена колеса или ремонт подвески, без использования домкратов – специальных устройств, которые предназначаются для подъема груза и его фиксации на определенной высоте. И сегодня самыми популярными считаются гидравлические домкраты, в которых усилие создается с помощью поршня и рабочей жидкости.

Устройство гидравлического домкрата

Главными элементами в конструкции гидравлического домкрата являются:

  • металлический корпус;
  • гидравлический поршень;
  • рабочая жидкость.

Гидравлический домкрат может иметь обычный или удлиненный корпус, изготовленный из закаленного металла. Корпус выполняет следующие функции: является емкостью для рабочего масла и выступает направляющим цилиндром для поршня.

Агрегат этого типа оборудован гидравлическим насосом с воздушным, ножным или ручным приводом. В конструкции домкрата находятся клапаны безопасности и иные устройства для поддержания безаварийной и долгой эксплуатации.

Выдвижной гидравлический цилиндр и подъемный механизм, который поднимает специальную площадку, расположены в отверстиях корпуса. Опускание происходит с помощью разворота Т-образной рукояти. Конструкция имеет встроенные колеса, которые обеспечивают устройству мобильность. Удлиненный корпус тира, как правило, применяется для работы с большегрузными автомобилями и автобусами.

Принцип работы

Любой гидравлический подъемный механизм работает с использованием жидкости по принципу сообщающихся сосудов. Перед работой нужно установить агрегат на твердой и ровной поверхности под машиной и при закрытом клапане зажать рычаг, пока авто не выйдет на требуемую высоту. Спуск машины происходит с помощью открытия клапана, находящегося на корпусе домкрата.

Рабочее гидравлическое масло перекачивается приводным насосом при помощи рычага. Жидкость перемещается в цилиндр через клапан, выдавливая его. Обратному выходу масла препятствуют два клапана – всасывающий и нагнетательный. Для того чтобы опустить домкрат, нужно на насосе открыть клапан, в этом случае из цилиндра жидкость переходит назад в корпус.

Наличие на корпусе резьбы, защищенной специальным кожухом, резьбовых отверстий в основании и резьбы на штоке, гарантирует неограниченные работы домкратов и возможности использования для гибки, зажима и опрессовки. Надежная опора, изготовленная из закаленного металла и установленная на шток, защищает подъемный механизм от повреждений. Рифленая часть основания не допускает скольжения автомобиля.

Преимущества и недостатки

Гидравлические домкраты считаются самыми неприхотливыми. Главная особенность гидравлики – это несжимаемая рабочая жидкость. В результате происходит плавность подъема груза, точность торможения и фиксация на необходимой высоте. Гидравлические домкраты имеют отличный КПД – до 85% и большую грузоподъемность – свыше 250 тонн при небольшом усилии, благодаря высокому передаточному числу между поверхностями цилиндра и плунжера насоса.

Но у гидравлических подъемных устройств изначальная высота подъема значительно выше, в отличие от механических устройств. Еще одна сложность – невозможность точной регулировки высоты опускания. Для поддержки в рабочем положении домкрата нужно все время контролировать герметичность сальников и клапанов, а также следить за уровнем масла. Хранить и перевозить эти агрегаты можно только в вертикальном состоянии, иначе жидкость может вылиться из корпуса.

Недостатки гидравлических домкратов:

  • Являются довольно медлительными.
  • Имеют большие размеры и массу.
  • Высокая цена.
  • Небольшой ход для одноплунжерных домкратов.
Бутылочные (вертикальные) домкраты

Конструкция гидравлического вертикального домкрата является наиболее простой. Область использования этих домкратов является довольно обширной в силу значительно диапазона поднимаемого груза – от 3 до 200 тонн. Бутылочные домкраты используют в грузовом автотранспорте. Кроме основных преимуществ гидравлического домкрата, бутылочные модели имеют и еще несколько – это большая площадь опоры, компактность и универсальность использования.

Вертикальные домкраты могут быть двуштоковыми и одноштоковыми. Одноштоковое устройство отличается удобством эксплуатации и простотой конструкции, что расширяет сферу его использования и дает возможность производить работу различной сложности:

  • демонтаж и монтаж в строительстве и машиностроении;
  • ремонт колес вагонов и автомобилей;
  • использование в качестве силового узла трубореза, трубогиба, пресса и подобного инструмента.

Двуштоковый телескопический домкрат имеет похожую конструкцию с вертикальным, принцип работы бутылочного механизма основан на установке нескольких штоков. Поршень расположен в основании телескопического устройства. Его можно использовать в вертикальном и горизонтальном положении. Он подходит большинству авто и имеет небольшие габариты. Подъем происходит при помощи подъемного рычага, который приводится в рабочее положение цилиндром.

Подкатные домкраты

Этот вид домкрата работает по такому же принципу, как и вертикальный, но с тем отличием, что цилиндр находится не в вертикальном положении, при этом поршень напрямую не совмещается с подхватом. Подкатным это устройство названо по причине того, что представляет из себя тележку на колесах, которую можно катить по поверхности. Домкрат во время подъема рычага и подхвата смещается или «подкатывается» под груз.

Этот домкрат приводиться в движение, как и бутылочные аппараты, качанием рычага, опускается также – выкручиванием винта клапана. Если необходимо опустить груз, то нужно насадить на клапанный винт трубчатую рукоятку, затем перегородка входит в паз данного винта. Проворачивая ручку вокруг оси, оператор вращает и винт, таким образом, снижая в цилиндре давление и опуская на нужную высоту автомобиль.

Как правило, подкатный домкрат используется на шиномонтажной станции, так как он идеально подходит для подъема одной стороны авто, довольно быстрый в монтаже и работе. Недостатки у этой конструкции происходят из названия – для работы подкатному подъемному механизму необходима твердая и ровная поверхность, асфальт или бетон. Помимо этого, большой вес и размер осложняют перевозку устройства в машине.

Подкатные домкраты разделяются по назначению:

  • Для личного пользования легковых автомобилей, грузоподъемностью до трех тонн.
  • Для шиномонтажных и автомобильных сервисов, грузоподъемностью до четырех тонн и с установкой рычагов предварительного подъема для быстрого достижения требуемой высоты подхвата.
  • Для специальной автотехники и обслуживания тяжелых машин, грузоподъемностью до двадцати тонн и с установкой рычагов предварительного подъема.

Ремонт гидравлического домкрата

Гидравлические подъемные устройства нуждаются периодически в техническом обслуживании, потому в рабочий цилиндр и нужно доливать масло, которое вытекает во время эксплуатации через всевозможные уплотнения и сальники. Помимо вопроса, как прокачать гидравлический домкрат своими руками, проблемы еще могут состоять в заклинивании во время подъеме автомобиля на необходимую высоту, а также невозможности поднять даже легкий груз или невозможности после поднятия спустить поршень.

Протечка масла

Для испытания или ремонта домкрата своими руками, необходимо приобрести требуемый ремкомплект. Перед ремонтом, вначале необходимо разобрать агрегат. Для этого вам, возможно, потребуется удлинитель к ключам, чтобы получить больший рычаг и значительное усилие. Также непременно подготовьте тару для отработанного масла и приготовьте новое.

Затем необходимо достать поршни и проверить их на образование коррозии. Всю коррозию и грязь нужно удалить. Убедитесь, не погнулся ли шток. Если деформация все-таки произошла, то вряд ли у вас получится его опять выровнять, поэтому на этом ремонт своими руками можно закончить.

Также стоит проверить клапан, который передает масло. Для чего он откручивается и проверяется на наличие попадания грязи или деформации. Если клапан сломан по причине механической деформации, то его необходимо просто заменить. При этом он может просто засориться, и шарик начинает садиться неплотно на свое место. Это и есть причина вытекания масла.

Полностью вылейте старую рабочую жидкость. Эта довольно простая процедура, хоть и займет у вас много времени, пока жидкость перетекает по цилиндрам. Масло сливается с помощью прокачки системы, перемещением рычага вверх-вниз. Все элементы хорошенько вымойте от остатков масла и пыли. Полностью замените все уплотнители и манжеты.

Еще одной причиной поломки домкрата является грязь, которая попала в рабочий механизм. Для ее удаления нужно открутить головку корпуса, в основание налить керосин и прокачать домкрат при открученной запорной игле. Керосин по окончании операции нужно удалить и в рабочую часть налить новое масло.

Попадание воздушных пузырей

В рабочей части домкрата во время продолжительной эксплуатации накапливаются воздушные пузырьки, значительно снижая его работу. Ремонт этой поломки происходит таким образом.

Вначале открутите перепускной клапан и крышку масляного бачка, а потом в быстром темпе прокачайте насос несколько раз. Так, воздух выйдет из рабочей части в бак для масла. После этого можно закрывать отверстие, которое ведет в масляной бачок и перепускной клапан. Если все проделано правильно, то воздух выйдет, и устройство опять будет работать в обычном режиме. Если попытка увенчалась неудачной, повторите эти действия.

Итак, вы ознакомились с устройством гидравлического домкрата, изучили его преимущества и недостатки, разобрались в классификации и знаете, как происходит ремонт гидравлического домкрата своими руками. Главное, помнить при его эксплуатации о периодическом подливании рабочей жидкости и техническом обслуживании.

  • Автор: Виталий Данилович Орлов
  • Распечатать

Как осуществляется ремонт гидравлического домкрата своими руками

  У многих автолюбителей, самостоятельно ремонтирующих свой автомобиль, в гараже есть гидравлический домкрат – бутылочный или подкатного типа. Данное приспособления отличаются надежностью, простотой конструкции и высоким КПД. Как правило, для личного пользования владельцам легковых автомобилей хватает домкрата, способного поднять 2 тонны. Впрочем, нередко может возникнуть необходимость поднять, например, микроавтобус. Соответственно, наиболее оптимальный вариант – это домкрат, способный поднять 5 тонн.

Читайте также: Ремонт смесителя для ванной с душем

Если говорить в целом, то данное устройство состоит из 3-х основных частей:

  •  корпус;
  • выдвигающийся из цилиндра поршень;
  • несжимаемая жидкость.

В качестве последней в подавляющем большинстве домкратов применяется масло. Как видим, конструкция действительно достаточно простая. Однако при этом не стоит забывать, что при использовании по прямому назначению домкрат всякий раз подвергается серьезным нагрузкам, поднимая и удерживая в течение определенного времени весьма внушительный вес. Соответственно, периодически возникает необходимость в проведении профилактических и ремонтных работ. Сделать их вполне можно самостоятельно – опять-таки благодаря простоте конструкции. Если разобраться что к чему, то можно увидеть – ничего сложного здесь нет.

 Ремонт гидравлического домкрата своими руками – особенности

 Наиболее частая проблема, с которой сталкиваются владельцы данных приспособлений, – это протечка масла. Конструкция гидравлических домкратов предусматривает наличие нескольких сальников и уплотнителей. Соответственно, при постоянных нагрузках они постепенно утрачивают свои первоначальные свойства. Впрочем, здесь также возможны и другие неисправности, например, попадание воздуха в цилиндр.

Если проблема заключается в утечке масла из домкрата, то придется покупать специальный ремкомплект – его без труда можно приобрести в специализированном магазине или заказать через Интернет, подобрав под конкретную модель. В данном случае нужно будет заменить определенные части домкрата, утратившие свою функциональность в силу естественного износа или механических повреждений.

Следует отметить, что в процессе такого ремонта потребуется замена масла. Соответственно, нужно заранее купить новое в требуемом количестве, а также подготовить емкость, в которую вы будете сливать старое. Слить масло из домкрата несложно – делается это путем прокачки системы. Также потребуется набор ключей – они понадобятся для разборки домкрата.

 В первую очередь с устройства нужно снять поршни. Они внимательно осматриваются на наличие грязи и коррозии. Все это, конечно же, нужно будет удалить. Далее также осматриваем шток. Нередко он оказывается деформированным. Ремонту данная деталь не подлежит. Соответственно, если в ходе осмотра будет выявлена деформация, придется покупать новый шток.

Следующая деталь домкрата, которую нужно будет внимательно осмотреть – клапан, пропускающий несжимаемую жидкость. Снимаем деталь и изучаем ее на предмет наличия деформаций или грязи. Во втором случае для возвращения прежней функциональности домкрата клапан достаточно просто прочистить, тем самым вы устраните проблему, связанную с протеканием масла. При выявлении повреждений деталь нужно будет заменить. Если же внешний осмотр не выявил никаких повреждений, то достаточно просто промыть все детали в керосине, удаляя грязь и остатки старого масла. Помимо этого, нежно будет установить новые сальники и уплотнители из приобретенного ремкомплекта.

Еще одна, достаточно часто встречающаяся у гидравлических домкратов неисправность – попавшие в рабочую полость воздух или грязь. Все это негативно отображается на функциональности приспособления. Как правило, такая проблема становится следствием недостаточного объема жидкости в гидравлической системе. В большинстве случаев именно из-за этого в нее проникает воздух. Его присутствие, в свою очередь, приводит к тому, что домкрат не может справиться со своими функциями, то есть поднимать на определенную высоту автомобиль или же будет работать очень медленно.

Для того чтобы устранить такую проблему, нам нужно открыть перепускной клапан и масляный бачок. Далее несколько раз прокачиваем насос домкрата – делать это нужно достаточно быстро. Тем самым вы удаляете попавший в систему воздух, препятствующий нормальной работе домкрата. После завершения прокачки закрываем перепускной клапан и ставим на место пробку масляного бачка. Редко, но все-таки возникают ситуации, когда одна прокачка не помогает устранить проблему. В таком случае нужно будет повторить процедуру – иногда и несколько раз.

Следует отметить, что удалить воздух из системы можно и другим способом. Для этого сперва следует отвернуть запорную иглу. Далее поднимаем плунжер в верхнее положение – делается это с помощью специального винта – и снова опускаем его в первоначальное положение. Лучше всего повторить данную процедуру несколько раз, чтобы гарантировано удалить из системы воздух. Для того чтобы вас данная проблема не беспокоила в будущем, рекомендуется периодически проверять уровень масла в рабочей полости. Чем чаще вы будете это делать, тем лучше. Своевременная доливка масла поможет предотвратить появление воздуха в системе.

Если же неисправность связана с попаданием в рабочую полость грязи, то здесь нужно поступить следующим образом. Сперва снимаем головку корпуса, а затем сливаем старое масло и заливаем внутрь керосин. Далее прокачиваем механизм со снятой запорной иглой. Вот и все – осталось только лишь слить керосин, и залить в домкрат новое масло. Как видим, выполнить все перечисленные выше работы вполне реально своими руками. Здесь действительно нет ничего сложного, и главная задача – правильно разобрать, а затем собрать домкрат.

Ремонт гидравлического домкрата

Довольно большое распространение получил домкрат. Они есть в арсенале практически каждого автолюбителя, может пригодится при проведении различной работы в мастерской. Существует несколько разновидностей подобного механизма, в данном случае уделим внимание гидравлическому. Подобный инструмент передает усилие за счет сжатия жидкости. Сложность механизма и его применение в сложных эксплуатационных условиях определяет то, что возникает необходимость в проведении ремонта. Починить гидравлическую конструкцию можно своими руками, но при этом следует учитывать все особенности подобного процесса. Рассмотрим то, как провести ремонт гидравлического домкрата и в чем могут заключаться особенности этого процесса.

Ремонт гидравлического домкрата

Причины поломок домкрата

Конструкция гидравлического домкрата может существенно отличаться. Многие профессиональные модели могут прослужить в течение длительного периода, но все же определенные причины могут привести к возникновению серьезного дефекта.

Гидравлический домкрат подкатного типа

Неисправности гидравлического домкрата можно связать со следующими проблемами:

  1. Чаще всего из строя выходит рабочий цилиндр, а также зеркала плунжера. Подобная неисправность приводит к тому, что рабочая часть не держит давление, масло проникает из рабочей камеры в надпоршневое пространство. В этом случае возникает довольно много проблем с применением устройства.
  2. В большинстве случаев повреждение зеркал происходит по причине халатности во время эксплуатации. Гидравлика не работает в этом случае или обладает низкой эффективностью. Поверхность повреждается по причине транспортировки в горизонтальном положении, если этого не предусмотрел производитель.
  3. Слишком серьезное повреждение поверхности зеркал приводит к тому, что жидкость начинает вытекать, в полость попадает воздух, за счет чего начинает активно развиваться коррозия.
  4. Коррозия на поверхности становится причиной быстрого износа различных уплотнителей и манжет. При их изготовлении применяется резина, которая подвержена механическому воздействию. В результате деформации и сильного износа в масло попадает большое количество посторонних элементов, которые приводят к засорению установленных клапанов и каналов.
  5. Механические воздействие, к примеру, на момент падения устройства с большой высоты также становится причиной появления большого количества проблем. Слишком сильное воздействие может привести к появлению внутренних или поверхностных деформаций корпуса, искривлению основных элементов.
  6. Слишком высокая нагрузка может стать причиной повреждения механизма. Распространенной проблемой можно назвать искривление штока, за счет чего камера также начинает пропускать масло по причине перекоса основного элемента. Каждая модель подъемного механизма рассчитана на определенную нагрузку, которая указана в инструкции по эксплуатации.
  7. Применение не по предназначению тоже приводит к появлению основных неисправностей. Использовать гидравлический домкрат следует исключительно исходя из рекомендаций производителя.

Многие причины неисправности подъемного механизма являются следствием неправильного применения устройства. Кроме этого, обслуживание некоторых моделей гидравлических домкратов предусматривает периодическую замену масла. Эти и многие другие моменты учитываются при рассмотрении инструкции по эксплуатации.

Необходимые инструменты и материалы

Ремонт гидравлического домкрата своими руками можно провести в собственной мастерской при наличии требуемых материалов и инструментов. Стоит учитывать, что некоторые варианты исполнения подъемного механизма представлены неразборными конструкциями, и выполнить ремонтные работы будет довольно сложно. Разбирать гидравлический домкрат следует с учетом особенностей его конструкции. Для этого могут потребоваться следующие инструменты:

  1. Молоток и долото.
  2. Плоскогубцы.
  3. Отвертки различным диаметром.
  4. Ножовка.
  5. Набор ключей и газовый ключ.

Необходимые инструменты для ремонта

Существует просто огромное количество разновидностей гидравлических домкратов, поэтому точно сказать, какие именно инструменты могут понадобится для выполнения работы сложно. В некоторых случаях предусматривается возможность легкого доступа к внутреннему механизму для обслуживания или ремонта, в других на разбор уйдет довольно много свободного времени.

Что касается материалов, то все зависит от того, какая именно неисправность у конструкции. очень часто выходят из строя уплотнители, которые изготавливаются из пластика или резины. С их подбором может возникнуть довольно много трудностей, так как даже небольшой зазор может привести к пропуску рабочей жидкости в верхнюю камеру (приведет к падению давления). Если рассматривать повреждение штока или стекла, то подобные неисправности решаются лишь путем замены всего элемента.

Устройство гидравлического домкрата

При рассмотрении того, как разобрать гидравлический домкрат, нужно уделить внимание особенностям конструкции. Усилие во всех случаях передается через масло, которое обладает низким коэффициентом сжатия. Как ранее было отмечено, для обеспечения длительной службы устройства в условии частого применения следует проводить замену масла, так как оно со временем может потерять свои эксплуатационные характеристики.

Устройство гидравлического домкрата

Устройство подкатного домкрата не существенно отличается от обычного упорного. Рабочая часть выполнена при применении схожих принципов. Стоит учитывать, что конструкция во многом зависит от того, какова грузоподъемность. Некоторые модели снабжаются резьбовым удлинителем, который позволяет изначально регулировать начальную подъемную высоту.

Гидравлический домкрат своими руками можно отремонтировать при неисправности вспомогательных элементов или основной рабочей части. В большинстве случаев проблемы возникают именно с рабочей частью. Классический вариант исполнения представлен сочетанием следующих элементов:

  1. Поршня, который имеет уплотнительные кольца. Именно на него оказывается давление жидкостью. За счет сочетания огромного количества уплотнителей из различных материалов поршень не пропускает масло даже при возникновении большого давления. Кроме этого, сама конструкция рассчитана на высокую нагрузку. Применение резиновых уплотнителей позволяет сделать элемент подвижным.
  2. Цилиндра с уплотнителями. Именно цилиндр создает рабочую полость, в которой оказывается давление на шток. Для того чтобы снизить трение при ходе подвижного элемента поверхность полируется до зеркального состояния. При изготовлении этого элемента применяются материалы, обладающие высокими коррозионными свойствами. Появление даже несущественной ржавчины приводит к тому, что подвижная часть начинает быстро изнашиваться. Снаружи цилиндр представлен чугуном, который весьма восприимчив к ударной нагрузке. Поэтому следует обходится с рассматриваемым инструментом аккуратно.
  3. Силового штока. Этот элемент связан с поршнем, приводится в движение. Именно шток воспринимает нагрузку, которая возникает между поднимаемым объектом и поршнем. При изготовлении применяется высококачественная сталь, рассчитанная на высокую нагрузку. Для продления ее срока службы поверхность проходит химическую обработку для придания коррозионной стойкости. Стоит учитывать, что при использовании гидравлического домкрата с нарушением рекомендаций по эксплуатации, связанных с допустимыми нагрузками, происходит искривление штока. Подобная неисправность встречается крайне часто.
  4. Системы пропускных каналов. Для того чтобы подать и удалить масло с рабочей камеры требуются пропускные каналы. Они имеют небольшие размеры, со временем могут засорятся.
  5. Плунжерного насоса, за счет которого обеспечивается давление. Большая часть устройств механического типа предусматривает ручное накачивание жидкости в рабочую область. Устройство плунжерного насоса характеризуется высокой надежностью, выходит из строя редко.
  6. Стравливающего клапана применяются для того, чтобы убрать жидкость из рабочей камеры. Реализован подобный элемент конструкции может быть различным образом. Как правило, это небольшой винт, при повороте которого за счет давления, оказываемого на шток, вся жидкость удаляется из рабочей камеры.
  7. Манжет и уплотнителей. Эти элементы обеспечивают изоляцию рабочей камеры и других элементов конструкции. Они также обеспечивают подвижность штока с поршнем. При изготовлении манжет и уплотнителей применяются пластичные материалы, характеризующиеся большой устойчивостью к механическому воздействию или воздействию применяемого масла. Важными показателями уплотнителей является их внешний и посадочный диаметр, а также жесткость и износостойкость. Найти подходящий вариант исполнения для замены во многих случаях достаточно сложно.
  8. Заливного отверстия для поддержания требуемого уровня масла в системе. Время от времени нужно проводить добавление масла для поддержания требуемого уровня. Как правило, при интенсивном применении гидравлического домкрата или его транспортировке в неправильном положении уровень рабочей жидкости падает. Некоторые модели устройства обладают индикатором уровня масла.

Устройство подкатного домкрата

В целом можно сказать, что конструкция довольно проста, однако она имеет много трущихся элементов. Многие производители создают разборные конструкции, когда уплотнители на штоке фиксируются за счет гайки или другого крепежного элемента. Стоит учитывать, что встречаются и неразборные варианты исполнения, ремонт которых в несколько раз усложняется.

Ремонт домкрата в большинстве случаев довольно прост при наличии необходимых расходных материалов. Стоит учитывать, что появление коррозии на поверхности может существенно усложнить поставленную задачу. Поэтому нужно приобрести специальную жидкость для снятия коррозии и окислений.

Ремонт подкатного гидравлического домкрата своими руками условно можно разделить на несколько основных этапов:

  1. Определяется суть проблемы. Если конструкция не держит давление, то велика вероятность износа уплотнителей. В случае, когда подъем происходит с затруднением, то есть вероятность деформации штока или возникновении других проблем.
  2. Проводится полный разбор конструкции. На данном этапе главное не повредить крепежные элементы. Стоит помнить о том, что во время подачи давления рабочая полость должна сдерживать его. Даже незначительный дефект может стать причиной появления течи и падения давления.
  3. Выполняется осмотр целостности основных элементов. В большинстве случаев определить причину появления проблемы можно при визуальном осмотре конструкции. К примеру, уплотнители могут иметь выемки, бороздки и другие деформации, шток небольшой изгиб, каналы низкую пропускную способность за счет накопления сажи и грязи.
  4. После определения причины появления неисправности можно провести ремонт подкатного домкрата.

В большинстве случаев отремонтировать гидравлический домкрат можно следующим образом:

  1. После разбора конструкции проводится очистка внутренней полости от различного мусора. Кроме этого, придется полностью заменить используемое масло.
  2. Уплотнители могут сниматься различным образом. Как правило, есть фиксирующий элемент, за счет которого обеспечивается неподвижность резинок во время работы устройства. Стоит учитывать последовательность расположения резинок и уплотнителей различного типа. Неправильная установка может привести к тому, что устройство не будет держать давление.

Как ранее было отмечено, искривление штока и повреждение зеркальной поверхности нельзя исправить самостоятельно. Слишком сильный износ приводит к тому, что приходится заменять весь элемент или сам подъемный механизм.

Домкрат гидравлический бутылочного типа имеет еще более простую конструкцию. Как правило, она не требует никаких регулировок. Поэтому после ее сборки можно приступить к тестированию и последующей эксплуатации при условии отсутствия проблем. Некоторые производители подъемных механизмов указывают инструкцию, как разобрать устройство и провести ремонт. Ее использование позволяет существенно упростить поставленную задачу.

Бутылочный домкрат

Отремонтированный гидравлический домкрат первое время должен проверяться на исправности работы. Это связано с тем, что частое применение при неправильной установке уплотнителей или допущении других ошибок приведет к быстрому износу основных элементов. Поэтому следует предусматривать наличие страховки в случае подъема автомобиля или других механизмов. При правильном проведении ремонтных работ можно существенно продлить срок службы гидравлического домкрата.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



Ремонт гидравлического домкрата

Гидравлический домкрат – устройство для поднятия грузов до и более 2 т на небольшую высоту. Устройства применяются для авторемонтных, строительных и других работ. Состоит из:

  • Корпуса.
  • Гидроцилиндра.
  • Емкости для рабочей жидкости.
  • Клапанов.
  • Электрического или ручного насоса для нагнетания масла в цилиндр.
  • Уплотнительных колец.
  • Поршня.

По конструкции различают подкатные и бутылочные домкраты. Последние отличают высокая грузоподъемность (свыше 5 т) и большие габариты. Для облегчения перемещения подкатные грузоподъемные устройства имеют колесики.

Основные неисправности

Поломки этих механизмов обычно вызваны нарушениями рекомендаций по эксплуатации, износом рабочих узлов, заводским браком. Ремонт гидравлических домкратов необходим, если:

  • Устройство поднимает груз на заданную высоту и самопроизвольно опускается.
  • Мощности механизма недостаточно для поднятия веса в диапазоне грузоподъемности устройства.
  • Рукоятка ручного насоса опускается под действием груза.
  • Обнаружены видимые деформации штока и дефекты других узлов.
  • Невозможно поднять груз на заданную высоту.

Причинами этого может быть коррозия поршня и цилиндра, утечка масла, дефекты клапанов, попадание воздуха в гидросистему.

Этапы ремонта бутылочных и подкатных домкратов

Чтобы починить домкрат, необходимо:

  • Открутить все болтовые соединения и крепежные элементы.
  • Извлечь клапан, слить масло в заранее подготовленную емкость.
  • Вытащить поршень.
  • Провести ревизию клапана, уплотнителей, других узлов.
  • Заменить изношенные и неисправные детали, промыть цилиндр керосином.
  • Залить масло и собрать механизм.

Чтобы продлить срок службы грузоподъемного устройства, рекомендуется не превышать допустимую нагрузку, а также соблюдать правила эксплуатации и хранения. При появлении признаков поломки нужно обратиться в специализированную мастерскую.

Мы поставляем грузоподъемное оборудование и складские системы в Москве, Рязани, Твери, Калуге, Туле, Владимире, Ярославле. На купленное у нас оборудование предоставляются длительные гарантийные сроки.

Ремонт подкатного домкрата гидравлического


пошаговые инструкции с фото и видео


Выполнение ремонтных или шиномонтажных работ, не обходится без использования специального подъемного инструмента. Самыми удобными подъемниками для автомобилей, в бытовом и профессиональном сегменте, считаются подкатные типы домкратов. Эти мощные и крепкие устройства имеют повышенный запас прочности, но даже высочайший уровень надежности не может обеспечить полную защиту от поломок. Далее, мы перечислим основные виды неисправностей подкатных домкратов и, разумеется, приведем пошаговые инструкции по ремонту.

Как устроен подкатной домкрат

Конструкция подъемного устройства достаточно проста и незамысловата, однако, перед началом работы с приспособлением стоит ознакомиться с основными компонентами, из которых состоит подкатной домкрат. Устройство и ремонт сломанного подъёмника станут понятнее при рассмотрении его составных частей.
Механизм классического подкатного домкрата включает в себя:
  1. Гидравлический цилиндр, выполняющий основную функцию подъема.
  2. Шток, выходящий из цилиндра и поднимающий конструкцию с упором.
  3. Рукоятку, фиксируемую в держателе насоса.
  4. Выпускной клапан, осуществляющий сброс давления в системе, когда необходимо опустить груз.
  5. Несущий упор, контактирующий с основанием груза при подъеме.
  6. Защитный кожух, закрывающий гидроцилиндр.
  7. Жесткая рама с колёсами для удобного перемещения.

Процесс работы домкрата (на примере подъёма автомобиля) следующий. Сначала авто устанавливается на плоскую ровную поверхность, далее подкатной домкрат в спущенном состоянии закатывается под машину. Для поднятия автомобиля нужно надавить на его ручку несколько раз. При этом рабочий, исправный механизм будет при каждом нажатии поднимать машину.
Помимо легкого перемещения и подката инструмента под транспортное средство, к достоинствам подкатного оборудования, следует отнести очень низкий подхват. Данная особенность позволяет использовать прибор для автомобилей с низким клиренсом (включая спорткары). У большинства бутылочных подъемников, такое преимущество отсутствует.
Для проведения ремонта домкрата могут потребоваться следующие материалы и инструменты:
  • Гидравлическое или индустриальное масло.
  • Промывочная жидкость (специальное масло или керосин).
  • Гаечные ключи (если замена масла не помогает).
  • Ремкомплект со сменными уплотнителями и клапанами (если последние деформированы).

Так как после разборки внутреннего механизма домкрата нужно будет производить удаление грязи, осмотр металлических деталей на наличие коррозии, перед процедурой рекомендуется подстелить под него ветошь, тряпки.

Основные неисправности

К основным неисправностям подкатного домкрата относят:
  • Утечку рабочей жидкости из системы гидроцилиндра.
  • Отказ устройства поднимать груз.
  • Снижение эффективности при подъеме.

Причинами, повлекшими за собой поломку домкрата, могут быть: скопление воздушных пузырьков в главном цилиндре, недостаточное количество рабочей жидкости в подъёмнике, прохудившиеся уплотняющие прокладки и манжеты, полный выход из строя одной из части устройства. При обнаружении одной или нескольких неисправностей ремонт подкатных домкратов может быть произведён как в специализированных ремонтных мастерских, так и в гаражных (домашних) условиях.

Ремонт подкатного домкрата

Проблемы в работе или полная поломка передвижного подъёмного гидравлического механизма у частных владельцев машин заставляют задаться вопросом о том, как отремонтировать подкатной домкрат. Это зависит от симптомов неисправности и результатов осмотра внутренних частей устройства. Для грамотного ремонта может понадобиться разобрать приспособление, чтобы осмотреть его на предмет наличия поломок, посторонних предметов и других неисправностей.
Обычно, ремонт подкатных подъемников, заключается в замене отдельных деталей, расходных материалов (уплотнителей, манжет и так далее), промывке и заправке. Давайте рассмотрим основные виды ремонтно-восстановительных работ.
Заправка и прокачка подкатного домкрата
Если масло отработало свой ресурс и требует замены или частично вышло из системы, следует ознакомиться с нижеприведенной инструкцией о том, как обслужить подкатной домкрат в этой ситуации:
  • Подготовить подходящее масло (гидравлическое, веретенное).
  • Вытащить пробку масляного рузервуара.
  • Слить старое масло.
  • Закачать внутрь промывочную жидкость или керосин, с помощью шприца Жане.
  • Прокачать домкрат, полностью поднимая и опуская упор 2-3 раза (чтобы жидкость контактировала со всей системой).
  • Слить очиститель и повторить процедуру (если сильно грязная).
  • Залить масло до предела и закупорить отверстие пробкой.

Когда для нормальной работы домкрата требуется периодическое удаление воздушных пузырьков из цилиндра подъёмного приспособления, самым эффективным (профилактическим) методом решения вопроса станет поддержание достаточного уровня рабочей жидкости в механизме. Для этого нужно регулярно проверять наполненность маслом и при необходимости подливать его.
Как только становится ясно, что проблема лишнего воздуха в цилиндре уже существует, требуется сделать прокачку. Осуществляется данная процедура следующим образом:
  • Откручиваем пробку масляного бака.
  • Прокачиваем механизм с помощью насоса (это позволит пузырькам воздуха выйти из цилиндра в масляный резервуар).
  • Доливаем масло до максимума.
  • Закрываем крышку бачка и проверяем работоспособность подъёмника.
Если при проверке обнаружились остатки воздушных пузырьков внутри домкрата, процедуру их удаления следует повторить.
Можно выбрать другой способ исправления этого недоразумения. Он заключается в откручивании (ослаблении) запорного клапана на 2 оборота и подъёме плунжера вручную. Как правило, через некоторое время он возвращается в нулевое положение самостоятельно. Для результата, эту нехитрую процедуру следует проводить несколько раз.
Замена уплотнителей
Если требуется заменить такие комплектующие для подкатных домкратов, как уплотнители и манжеты, необходимо выполнить последовательность следующих действий:
  • Демонтировать гидравлический цилиндр, для чего потребуется открутить два больших крепёжных болта, находящихся по бокам устройства: одна пара – посередине, вторая пара – у края.
  • Снять пружину с помощью отвёртки или другого зацепа.
  • Вытащить пробку и слить старое масло.
  • Разобрать гидравлический цилиндр, используя подходящие ключи, предварительно надёжно закрепив его (желательно в стационарных тисках).
  • Когда внутренняя цилиндра часть будет разобрана, нужно снять с него манжету.
  • Очистить клапаны, насос и внутреннюю поверхность цилиндра, протерев смоченной в керосине ветошью.
  • Установить на поршень и плунжер новые манжеты.
  • Собрать домкрат в обратной последовательности, используя новые уплотнители.

После сборки, следует залить масло в системе, а также произвести удаление воздуха согласно изложенной выше инструкции.

Восстановление клапанов
При поломке домкрата, когда он не может поднять груз, причинами часто становится наличие постороннего предмета внутри устройства или деформация клапанов. Следует разобрать инструмент для осмотра. Снимаем пружину, откручиваем крепежи, вынимаем гидроцилиндр и разбираем его (заранее слив масло). В первую очередь вынимаем дроссель, клапан подачи давления и перепускной. Вынимаем шарики и проверяем на целостность, а отверстия, где они находились на наличие загрязнений (сломанное меняем, грязное вычищаем).
Пока устройство находиться в разобранном состоянии, рекомендуется осмотреть манжету на поршне. Снижение грузоподъемности порой связано с деформацией этого элемента. Если есть неровности, бороздки и разрывы, манжету надо заменить.
После детального осмотра, чистки или замены частей гидравлического механизма, останется собрать силовой элемент, заправить и проверить работоспособность, до установки в корпус подкатной конструкции.
По большему счету, отказ клапанов относиться к поломкам повышенной сложности, но даже эта проблема решается за пару часов, новым рем. комплектом или смекалкой. Расписанная выше процедура, поможет вам выполнить ремонт подкатного домкрата своими руками. Видео, представленное ниже, наглядно демонстрирует процесс работ по восстановлению гидроцилиндра с повреждением клапанов.

Доработка подкатного домкрата

Переделка домкрата может быть полезной, если нужно поднимать груз на большую высоту, превышающую заводские показатели устройства. Также доработка может быстро и просто решить проблему безопасности подъёмного механизма. Это решается с помощью установки фиксатора в домкратной платформе. Оба варианта легкой модернизации, объяснены и показаны далее.
Увеличение высоты подъема
Малая высота подъема может ограничивать область применения домкрата для автомобилей с высокой подвеской. В таких ситуациях, владельцам инструмента, может быть интересно знать, как увеличить высоту подкатного домкрата. Простой удлинитель упора может быть изготовлен из подручных материалов. В приведенном ниже руководстве используется тормозной цилиндр от жигулей, но можно взять обычную толстостенную трубу подходящего диаметра.

В первую очередь следует подготовить адаптер, приварив к верхней части трубы поперечную пластину в которой необходимо высверлить отверстие для фиксации (с диаметром штатного).


Далее откручиваем болт, на который крепится упорная чаша подкатного домкрата. Убираем упор со своего места и ставим на него удлинитель, просверленной пластиной к низу. Сверху конструкции ставим снятую ранее чашу. Берем длинный болт по диаметру отверстий, продеваем через упорную чашу и трубу, после чего затягиваем гайкой.
Такие домкраты с полезными доработками в виде увеличения высоты подъёма становятся полезными для подъёма внедорожников и микроавтобусов. При этом добавленная деталь (цилиндрик) остаётся съёмной частью механизма, ведь её можно при необходимости удалить, открутив болт обратно.

Установка фиксатора
Чтобы при поднятии автомобиля не приходилось устанавливать дополнительную опору для надёжной фиксации машины, требуется небольшая переделка подкатного домкрата, требующая минимум времени и материалов.
Просверливаем по одному отверстию шириной 14 мм с обоих боков домкрата (примерно посередине, напротив центральной части поднимающегося поршневого механизма домкрата).
Берем стальной стержень Ø 14 мм (использовали стержень шарнира для поворотного соединения) с нарезанной заранее резьбой и соответствующего размера гайку для него. Поднимаем домкрат и фиксируем подъёмную часть механизма, просунув шкворень в сделанные посередине отверстия. Закрепляем гайкой.
После указанных изменений вставленный в домкрат шкворень будет препятствовать спуску поднятой машины при внезапной поломке (выходе из строя) домкрата из-за открытия выпускного клапана. Более наглядное представления данной модернизации, продемонстрировано в следующем видеоролике.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

instrumentoria.ru

Ремонт домкрата подкатного гидравлического Vitol ДП-20065К — DRIVE2

День добрый!

Предыстория:
Есть у меня в хозяйстве домкрат гидравлический подкатной Vitol ДП-20065К на 2т — подарок любимой автомобилисту.
Удобная штука. Несомненно им быстрее и проще пользоваться чем механическим для смены колёс и ремонтных работ.

Но радовал он нас не шибко долго.
То ли нарушили правила эксплуатации то ли так задумано конструкцией то ли стечение обстоятельств…

К слову сказать, проблемы начались после того как на нём простояла довольно тяжёлая БМВ продолжительное время и + ко всему её шатали стучали и т.д. и т.п.
Но точной уверенности у меня нет.
Опускаться он начал во время ремонта моего авто — кирпичей отложили нормально.
Машина на нём стояла часа 2 (но он уже через раз держал… то держит то нет…), а потом я услышал шелчок пружины на домкрате и начало казаться, что машина вроде как опускается по чуть-чуть… а потом ещё один щелчок и казаться перестало — машина стала быстро опускаться!
Пришлось быстро качать домкрат и одновременно быстро накидывать колесо обратно на ступицу — благо в гараже не один был, а с любимой.

Вообщем после этого он либо сразу сам опускался, либо 1 раз и 10-ти после тряски даже держал авто 5 мин и снова таки опускался…

Сначала я перетрусил все клапаны и перестучал шарики в посадочных местах, долил масло — помогло на 1 раз и как я уже понимаю этот раз совпал как раз с тем 1-м из 10-ти =)

Пошарился в интернете и узнал о каналах в цилинде, которые портят манжету.
Так далеко лезть не хотелось.
Не хотелось ещё и потому, что никто не знает какая там манжета и где её взять.
В интернете информации тоже никакой нет. Все ремонты заключаются в стиле — "колхоз": что-то нашёл в гараже, вырезал новую манжету из этого или старую изолентой обмотал, прорези в цилиндре залепил холодной сваркой и т.д. и т.п.
Для меня такие варианты не очень подходят по 2-м моментам:
1) прорези в цилиндре сделаны не просто так и не для того, чтобы портить манжету + сама манжета — расходный материал.
прорези сделаны для "защиты от дурака" — когда домкрат становится на упор, а пользователь со словами: "ну давай ещё чуть-чуть выше" качает дальше, то создаётся чрезмерное давление в цилиндре и есть два варианта:
— давление стравливается через эти прорези;
— бах… и хорошо, если без травм…

А представьте, что вы заделали эти прорези сваркой и накачали домкрат как вам кажется без лишнего избыточного давления в цилиндре, но этого никто гарантировать не может… Цилиндр вроде держит… 5 мин… 10 мин… потом вы лезете под машину и металл "устаёт" и бах!
2) Колхоз-манжета имеет место быть, но тоже в рамках разумного.

Итак, сама процедура ремонта кратко, т.к. всё в инете уже 100 раз описывалось и миллион видео есть.
В моей статье есть изюминка, которой нет ни в одном видео и ни в одном текстовом руководстве — номер манжеты =)

Вот сам пациент:

Полный размер

Начало…

6 гаек откручено и цилиндр в руках:

Полный размер

Цилиндр

Одну часть цилиндра зажимаем в тиски и гаечным ключом откручиваем гайку с шестигранником.
Либо шестигранник в тиски и длинной отвёрткой или ломом подходящим прокручиваем цилиндр.
Сидит крепко, поэтому во втором варианте следует аккуратно походить к вопросу выбора "лома"

Полный размер

Извлёк манжету.
Сразу видно куда уходило масло постоянно и почему шток был весь в масле.
В местах прорезей цилиндра она изрядно погрызана…

Поехал с ней на авторынок ЛОСК — ни в одном магазине/лотке с домкратами ремкомплектов на них не существует.
За ремонт в мастерских хотят чуть ли не стоимость нового домкрата.
После часовой прогулки по рынку нашёл похожую манжету (по внешнему диаметру подходит, внутренний у новой манжеты чуть больше) — цена 3 грн =)

Полный размер

1) оригинал 2) Манжета РЦС (красная) 0469-00-1602516-00 3) Манжета УАЗ, ГАЗ-24 ГЦС наружная, М-2140 РТЦ d=22мм 4691602548 4-я манжета от Нивы — не подошла…


Полный размер

оригинал весь съеден

Кстати, в магазине РТИ покрутили мою манжету в руках и сразу сказали, что это манжета из домкрата и для высокого давления — на базаре таких нет и найти её в принципе невозможно… только под заказ за космические деньги. На моё возражение, что вот же у вас такая похожая, сказали, что не продадут т.к. работать она не будет — она не для высоких давлений.

Не, ну я плюнул на это и купил всё-таки в другом месте эту для невысокого давления, а защиты от пыли/влаги…
Хотя по каталогам на одном из автосайтов она по номеру пробивается как манжета тормозного цилиндра альфаромео.

Короче немного она не 1 в 1 с оригиналом, но становится туда идеально вместо оригинала.
И что-то мне сильно кажется, что из-за того что она отличается формой немного, то это её спасёт как раз от участи оригинала в плане "съедания" прорезями в цилиндре.
Хотя даже если и сожрёт через время, то 3 грн я могу себе позволить потратить 😀

Крутил-вертел и решил начать с красненькой =)

Полный размер

24-1602516 написано на ней внутри

Китайцы, конечно, молодцы… сразу видна их рука…
Я ещё и думал, что как-то ездит домкрат странно…
А они один подшипник как-то смазали чуть-чуть (на фото я уже добавил), а второй вообще сухой — рукалицо…

Полный размер


Полный размер


Смазал всё как положено — теперь хоть ездит =)

Собрал. Залил отработку моторного масла 10W40.
Ну и поставил на тест.

Полный размер

3 часа стабильно продержал — тест пройден!

3 часа авто простояла в подвешенном состоянии — на этом эксперимент был окончен.
Данную манжету можно смело использовать для устранения сопливости цилиндра.

Всем добра!

www.drive2.ru

как починить устройство своими руками

Домкрат — это устройство, которое используется для поднятия груза на небольшую высоту. В древности домкратом ломали вражеские ворота при осаде, сейчас его используют в мирных целях — для ремонта зданий или автомобилей. Однако может случится так, что механизм сломается, и ремонт потребуется уже ему самому. Поэтому важно знать, как отремонтировать гидравлический домкрат своими руками.

Как устроен гидравлический домкрат

Гидравлический домкрат — это легко транспортируемое устройство, которое обладает максимальной грузоподъемностью в сравнении с остальными подобными механизмами. Также среди собратьев его отличает долговечность.

Внешний вид
Принцип действия

Внешне видно несколько деталей:

  • Цилиндр — в нем размещены поршень и два отдела с рабочей жидкостью.
  • Насос, который перекачивает жидкость. Он соединен с цилиндром клапанами.
  • Рычаг.
  • Опорная точка.

Насос перекачивает жидкость из первого резервуара в передней плоскости цилиндра в другой, который расположен в задней плоскости. По принципу сообщающихся сосудов в том отделе, откуда убрали жидкость, создается повышенное давление. Оно выталкивает поршень, а он поднимает груз.

Механизм очень простой, так же, как и конструкция, за счет маленького количества деталей. Стоит рассмотреть функцию дополнительных элементов:

  • Основание — то, на что установлен насос. База должна иметь большую площадь, чтобы компенсировать механическое давление при поднятии груза.
  • Резервная емкость — соединена с цилиндром, в ней размещена рычажная система и насос.
  • Поршень — поднимается за счет поступления масла.
  • Плунжер — ограничивает высоту поднятия поршня.
Детали домкрата

Домкрат располагается снизу от поднимаемого объекта и не нуждается в веревках, канатах, крепежах и других вспомогательных деталях. Но и удерживать долгое время объект на весу не получится — устройство служит исключительно для поднятия.

Чем отличаются модели

Главная отличительная черта домкратов — их грузоподъемность, высота подхвата и подъема. С ориентацией на них изменяются модели устройств. Например, высота подъема зависит от расстояния между основанием и опорной точкой. Есть особенности и в принципе подъема.

Еще одно качество — износостойкость. Автолюбителям для домашнего использования раз в год и ремонтным сервисам нужны разные механизмы.

Важно!

Прежде чем начинать ремонт гидравлического домкрата, необходимо знать модель и особенности ее работы.

Подкатной тип

Весь механизм расположен на раме, которая крепится к колесам. Компактный и мобильный подкатной тип может использоваться даже в труднодоступных местах. Система рычагов и поршней расположена горизонтально, за счет этого устройство легко поместить под любой груз (например, автомобиль) и поднять его под любым углом. Дополнительные детали в подкатной модели:

  • 2 колеса,
  • всасывающий и нагнетательный насос,
  • подъемная платформа,
  • рама вместо основания,
  • рычаг — на него надо нажимать, чтобы заработал насос, который передаст гидравлическое масло через клапаны в цилиндр.
Подкатной тип
Бутылочный тип

Простой вариант с вертикальным цилиндром. Отличительное свойство — небольшие размеры при высокой грузоподъемности — от 2 до 50 тонн. Высота подхвата в бутылочных домкратах обычно начинается от 15 см и заканчивается 30 см. Высота регулируется с помощью винта, который расположен в верхнем основании штока. Бутылочный тип выполнен таким образом, чтобы исключить скольжение при работе. Для этого опорная часть сделана рифленой.

У каждого домкрата в комплекте идет рукоятка, которая облегчает использование механизма. У тех агрегатов, что выдерживают нагрузки от 30 тонн, идет дополнительная вторая рукоятка. За счет удвоенной длины увеличивается вес, который бутылочный домкрат может поднять.

Бутылочный тип

Есть и другие виды:

  • Пневматический — установлена подушка, подключенная к источнику сжатого воздуха, например, стационарному компрессору. Используется тогда, когда зазор между объектом и поверхностью небольшой. Также возможно использовать при неустойчивой опоре — например, в болотистой местности, на песке, снегу. Выдерживает такой домкрат груз до 6 тонн.
  • Винтовой — компактный, штатный домкрат для автомобилей. Грузоподъемность — до 15 тонн.
  • Реечный — обладает максимальной высотой подъема. По рейке двигается крепежный механизм, который защелкивается и поднимается как по лестнице вместе с грузом. Выдержит 20 тонн.

Домкраты различаются приводом, который может быть ручным или электрическим.

Ручка для домкрата — это механический рычаг, который используется для нагнетания жидкости. Электрический привод означает, что в механизме есть автоматический встроенный насос. Ремонт электрического варианта требует специального оборудования, в то время как бутылочный и подкатной механический типы можно починить самостоятельно.

Какие бывают поломки и что их вызывает

Гидравлические домкраты самые долговечные. Их неисправность может быть вызвана неправильной эксплуатацией или износом отдельных деталей. Распространенная проблема — подъем веса, который превышает возможности агрегата. Тогда можно наблюдать следующие «симптомы»:

Что наблюдаетсяГде поломкаПочему сломалосьЧто делать
ОстановкаВ цилиндреНе хватает масла, возможно засорение фильтровРазобрать устройство. Заполнить отсеки с маслом, очистить фильтры
Поршень не поднимаетсяВ цилиндреНе хватает давления из-за отсутствия достаточного количества рабочей жидкостиДолить жидкость
Подъем очень медленный или, наоборот, рывкамиВ цилиндре, системе с рабочей жидкостьюВ домкрат попал воздух, который негативно влияет на работу поршняНеобходимо добавить жидкость и удалить через трубки воздух
Низкое давлениеКлапаныОслабли пружины

Клапаны отлегают от отсеков

Клапаны загрязнились

Замена клапана или пружины

Если возможно — ремонт или чистка

Обратите внимание!

Не рассматриваются механические повреждения домкратов как корпуса, так и поршня. В случае такой поломки ремонт домкратов будет нецелесообразен — лучше купить новое устройство.

В остальных случаях необходимо разобрать механизм и собрать его обратно таким образом, чтобы выполнялись условия:

  • Клапаны плотно прилегают.
  • Достаточное количество рабочей жидкости в отделах.
  • В системе нет воздуха.

Они применимы для всех моделей устройств, в том числе и для ремонта домкрата 5 тонн, произведенного еще в СССР.

Ремонт своими руками

Гидравлический домкрат редко ломается серьезно, чаще всего проблема в загрязнении, клапанах или нехватки жидкости. Все это легко ремонтировать, так же как и исправлять более редкую проблему — протечку.

Поломка клапанов

На заметку.

Если домкрат заполненный, но все равно не держит или не поднимает груз, необходимо разбирать устройство и проверять клапаны.

Внимание обращается на то, как клапаны прилегают к посадочным местам. Если контакт неплотный, проверяются пружины, которые, возможно, ослабели. Клапаны могли засориться, поэтому надо удалить грязь с помощью влажного куска ткани, потом тщательно высушить. Если загрязнение сильное, например, из-за масла, то промыть бензином, керосином. Далее просушить сжатым воздухом.

Схема домкрата

Если клапаны деформированы, то необходимо их заменить на новые.

Проверяются пружины, в случае ослабления они заменяются на более упругие. Если нет возможности заменить, то под них можно подложить шайбу так, чтобы увеличить плотность и силу.

Утечка жидкости

Встречается при механических повреждениях и поломке деталей. Требуется полностью разобрать домкрат, попутно проверяя на наличие коррозии металлические детали, например, поршень. Элементы, в частности шток, проверяются на наличие деформации. Поврежденные части заменяются на новые.

Рекомендуется слить все масло и промыть домкрат и детали керосином. Старые манжеты и уплотнительные прокладки меняются на новые.

Как убрать воздух или грязь

Скопление воздуха неизбежно при постоянной работе. Таким же образом внутрь рабочей полости попадает грязь.

Домкрат работает по принципу сообщающихся сосудов, то есть когда жидкость уходит, остается давление. Но воздух в системе не уходит под напором, а деформируется и создает подушку, из-за которой подъем невозможен.

Воздух устраняется при замене масла. Грязь убирается раствором для удаления отложений.

Разобранный домкрат

Как правильно залить масло

Именно недостаток масла в домкрате приводит к его плохой работе. К счастью, такую поломку легко исправить — надо добавить жидкость. Однако следует знать, что именно доливать.

Часто рабочую жидкость в домкрате называют масло. Это потому, что именно оно используется в домкратах, хотя устройство заработает даже на воде.

Качественная жидкость обеспечит долгую работу механизма:

  • Промышленные виды индустриального масла. Но не виды И30А, И40А, И50А — они слишком вязкие.
  • Тормозная жидкость — излишне гигроскопична, то есть поглощает водяной пар. А вода в конечном итоге приведет к коррозии и поломке.
  • Фирменные гидравлические жидкости — изготавливаются специально для тормозных и подъемных систем.
  • Вода — домкрат недолго, но поработает.

Важно!

Также стоит избегать жидкости гликолевого, нефтяного и минерального происхождения. Лучшее решение — синтетическое масло, которое к тому же не густеет на морозе.

После того как будет выбрана жидкость, необходимо выполнить подготовительные работы по ее замене.

Сначала сливается старая жидкость. Для этого откручивается пробка и прокачивается устройство. Далее домкрат промывается с помощью жидкости для чистки, которую можно приобрести в строительном магазине. Раствор заливается и спускается. Перед заливкой нового масла в домкрате не должна находиться посторонняя жидкость.

Как открутить пробку

После домкрат устанавливается в самое низкое положение, а винт-кран поворачивается до положения «Слив». Заливается масло. Нужный уровень показывает отметка на домкрате.

Важно!

Уровень масла должен быть максимально точным. Нельзя как перелить, так и недолить.

После первого наполнения пробка закрывается, а домкрат прогоняется 5-6 раз. Снова открывается пробка и заливается масло. Необходимо повторить несколько раз, пока масло не перестанет уходить.

После окончательной заливки масла еще раз выполняется пробная перегонка жидкости, чтобы избавиться от воздуха. Для этого домкрат прокачивают — поднимают и опускают — пока не появится давление. Лишний воздух выпускается через специальные трубки, на его место по мере выхода необходимо добавлять масло.

Рекомендации по эксплуатации

После окончания использования домкрат необходимо освобождать от нагрузок. Хранить устройство надо в теплом и сухом месте. Из-за попадания лишней влаги механизм может заржаветь, а холод негативно скажется на качестве масла. Рекомендуется не работать с домкратом на сильном морозе.

Нагрузки на устройство не должны превышать те, на которые он рассчитан.

Необходимо следить за качеством рабочей жидкости — в некоторых мастерских могут заливать переработанное или некачественное промышленное масло. Это приведет к быстрой поломке и загрязнению домкрата.

При постоянном использовании прокачка (замена масла) должна проводиться раз в 2-3 месяца. При редком использовании — раз в полгода.

Таким образом, в случае поломки гидравлического домкрата необходимо проверить 3 составляющие:

  • Качество и количество жидкости.
  • Наличие пузырьков воздуха в системе.
  • Загрязнение, неплотное прилегание клапанов.

В большинстве ситуаций для решения всех проблем с устройством достаточно провести чистку и заменить масло.

kolesa.guru

Ремонт подкатного гидравлического домкрата своими руками

Домкрат является специальным устройством, которое используется для поднятия тяжелых грузов и фиксации их на нужной высоте. Использование данного механизма является незаменимым при ремонте автомобиля в процессе смены колеса.

Самым удобными и эффективным при выполнении различных видов работ считается гидравлический домкрат. Достижение рабочего усилия осуществляется благодаря поршню, который приводится в движение под давлением, возникающего от гидравлического масла. Однако при эксплуатации оборудование может выйти из строя. Собрать устройство и выполнить ремонт гидравлического домкрата можно своими руками в домашних условиях.

Принцип работы подкатного домкрата

Подкатные домкраты являются разновидностью гидравлических инструментов. Для изготовления корпуса  устройства используются прочные металлические элементы, на которые крепятся колеса для транспортировки и передвижения домкрата. В отверстие на корпусе осуществляется монтаж подъемного механизма и гидроцилиндра, благодаря которому в процессе выдвижения в горизонтальном положении поднимается площадка.

В работу гидравлический домкрат приводят посредством качания рычага, а его опускание при помощи поворота клапанного винта. При опускании грузов на верхнюю часть винта клапана происходит насаживание трубчатой рукоятки, после чего отмечается вхождение перегородки в паз. Вращение рукояти вокруг своей оси позволяет непосредственно вращать и сам винт. В следствие этого наблюдается сбрасывание давления, которое находится в гидравлическом цилиндре, после чего происходит опускание груза на нужную высоту.  Таким образом при выполнении несложных движений происходит поднятие и опускание автомобиля.

Видео «Ремонт спускающего подкатного домкрата»

Разновидности гидравлических домкратов

На рынке представлены различные подкатные гидравлические домкраты, которые используются для личных целей при ремонте автомобилей, весовая категория которых не превышает 3 тонн. Однако есть и более профессиональные модели. Зачастую такие устройства оборудованы педалями, которые позволяют выполнять предварительный подъем. Применяют для работы подобные виды оборудования чаще всего автомобильные сервисы и шиномонтажные станции. Такое устройство используется для поднятия грузов до 4 тонн, и дает возможность более быстро выполнить работу.

Существуют также модели домкратов, которые дают возможность поднимать груз до 20 тонн. При этом они оборудуются не только педалью, позволяющей выполнить предварительный подъем, но в них также предусмотрена специальная раздвижная траверса, которая предназначена для обслуживания тяжелых машин и специальной техники. У данного механизма имеется ряд недостатков, среди которых объемность и габаритность, что усложняет его транспортировку в автомобиле. При работе с таким устройством необходимо наличие ровной горизонтальной поверхности, например, асфальта или бетона.

Ремонт подкатного гидравлического домкрата: особенности процесса

Для выполнения ремонтных работ в обязательном потребуется наличие:

  • гаечного ключа;
  • емкостей, в которые будет осуществляться слив масла;
  • керосина;
  • масла.

В процессе пользования домкратом инструмент может сломаться. Как правило, при возникновении неисправностей данного оборудования начинает протекать масло, инструмент заклинивает при подъемах на высоту или, наоборот, при опускании. При обнаружении таких дефектов в обязательном порядке необходимо проводить ремонт устройства.

Если же причиной поломки является утечка масла, то в первую очередь понадобится разобрать домкрат, извлечь поршни и проверить их на присутствие коррозии. После чего всю грязь и возникшую коррозию необходимом полностью удалить. Затем необходимо проверить шток.

Если элемент изогнут и деформирован, то можно говорить о нецелесообразности ремонта данного домкрата.

При выполнении ремонта клапана, который пропускает масло необходимо его открутить и выполнить проверку не присутствует ли там грязь и нет ли деформации. Если же деформация присутствует необходимо провести замену клапана. При небольшом его загрязнении будет отмечаться протекание рабочей жидкости, поскольку шарик перестанет плотно опускаться в седло. Чтобы это устранить, в первую очередь в пустую емкость необходимо слить старую рабочую жидкость (масло) и прокачать систему полностью, посредством поднятия и опускания рычага.

После этого необходимо промыть каждую деталь от налипшей грязи и устранить остатки старой рабочей жидкости. В обязательном порядке необходимо провести замену всех манжетов, а также уплотнительных прокладок. Если же отмечается попаданием грязи именно на рабочую часть, то ее необходимо удалить, предварительно отвернув головку корпуса.

После чего в основание домкрата необходимо залить керосин и выполнить прокачку оборудования. Для этого запорную иглу необходимо выкрутить. После всех манипуляции керосин следует удалить, а в рабочую часть залить чистое масло.

Стоит отметить, что производительность эксплуатации домкрата после чистки может немного уменьшится. Это обусловлено скоплением воздушных пузырьков в его рабочей части, вследствие недостаточного количества масла.

Если же такая ситуация наблюдается в процессе работы, то ремонт необходимо выполнять по следующему принципу. В первую очередь нужно открыть пробку на масляном бачке и послабить перепускной клапан.  После этого с быстрой частотой прокачать насос на гидравлическом прессе с целью перемещения воздуха из рабочей части в емкость, где присутствует масло. После чего необходимо закрыть отверстие на масляном бачке и поджать перепускной клапан. Если манипуляции были выполнены правильно, то домкрат будет работать, как и прежде. Если же наблюдается остатки воздуха, то работу необходимо повторить снова.

Если же домкрат не работает должным образом или поднятие грузов осуществляется крайне медленно, то можно использовать и другой способ удаления воздуха из рабочей части.

Чтобы это выполнить, запорную иглу необходимо повернуть на 1,5-2 два оборота. После этого поднять плунжер за винт до отметки крайнего верхнего значения. Далее его необходимо опустить в нижнее положение. Каждое действие нужно повторить по кругу около 2-3 раз. Предотвратить возникновение подобных проблем в дальнейшем, можно путем периодической проверки уровня масла в рабочей плоскости домкрата и добавлением его в случае необходимости.

Видео «Ремонт домкрата подкатного за 10 минут»

pro-instrymenti.ru

Ремонт подкатного домкрата Matrix — Chevrolet Niva, 1.7 л., 2009 года на DRIVE2

Брал подкатной, как бы в гараж, семь лет назад. Но прижился в багажнике. Этой зимой, начало подтекать масло по штоку, в сложенном состоянии. На работе это ни как не отразилась, долить и дальше можно пользоваться, но масло в кейсе достало. Решил перебрать, тем более в комплекте есть два пакетика с резинками-манжетами. Вот такой аппарат.

Снимаем его с рамы, ничего сложного. Как обычный бутылочный гидравлический.

Снимаем резиновую заглушку на заливной горловине и сливаем масло, думал будет чище.

Слив масло, раскручиваем "бутылку". Нужен или ключ на 36, или тиски. Зажимаем гайку в тиски и вставив в отверстие опорной оси подходящий вороток, раскручиваем. Будет еще немного масла, подкладываем ветошь.

Виновник, резиновое кольцо в гайке (стрелка), с внутренней стороны сточилось и сам шток не в идеале, поработал не плохо.

Вот такие два пакетика в комплекте. Заменил манжету поршня и резиновое кольцо в гайке. Промыл карбклинером каналы нагнетателя и сбросного клапана (осторожно, не растерять шарики). Резинки не менял, так как течи не было и на вид еще живые. Клапан аварийного сброса давления не трогал, его регулируют на заводе на определенный поднимаемый вес ( о чем и написано на крышке).

Полный размер

Сама бутылка герметизируется пластиковыми кольцами.

Масло решил залить вот такое, по моему от ГУР, давно валялось в гараже.

Полный размер

Заливаем шприцем, расположив как в рабочем состоянии. Вошло примерно 70мл. Но я сменил его пару раз, чтобы вымыло всякую гадость. По скольку это гидравлика, то все должно быть чисто, ветошь без ворса, никакой пыли. Ворсинка под шариком и домкрат не работает.

Не закрывая заливную пробку, прокачиваем несколько раз, доливая при необходимости масло, лишнее вытечет.

Все собираем в обратной последовательности. Проверяем. Максимальный вылет под нагрузкой, все нормально. Поднял заднее колесо, подставил пачку сигарет и ушел на обед.

Полный размер


Через пару часов, колесо так и не коснулось пачки. Потеков нигде нет. Ну время покажет. За семь лет, он уже окупил себя несколько раз.

www.drive2.ru

Сообщества › Сделай Сам › Блог › Ремонт-восстановление подкатного домкрата «Сервис Ключ», 75040, 3т

Всем доброго дня!
При предыдущей замене колодок сломался мой любимый, горячо лелеемый домкрат, который долго выбирался на смену ромбу в предыдущей машине и усиленный после смещения шестерен в верхней части.
Старый так же был усилен в нижней части .

Полный размер

Восстановление ромбического домкрата

Усилен он такими же полдюймовыми боченками, в торцах которых был пропилен сантиметровый паз для более легкой установки внутрь лапы домкрата. Шпильки удалены и их место заняли советские мощные болты с шайбами и гроверами (не путать с китайской херней из хозмагов)). Теперь в домкрате ломаться нечему, металл толстый и прочный, в дороге выручит.

Полный размер

Восстановлен!

Поскольку ромбические домкраты все-таки инструменты только для экстренного использования, был обретен подкатной домкрат 3-х тонник.

Решил рискнуть и взял под восстановление подкатной домкрат «Сервис Ключ», каталожный номер 75040, грузоподъемность 3т, высота подъема 150-530mm, хотя в это же время была возможность приобрести 2-х тонник «Автовираж» AV-076002 новый за 1300 в чумадане.

Полный размер

подкатной домкрат «Сервис Ключ», каталожный номер 75040, грузоподъемность 3т, высота подъема 150-530mm

Но 3 тонны — это все-таки 3 тонны! К тому же большой и массивный домкрат более подходит для работы с «Кашкаем».
Домкрат достался в нерабочем состоянии, со слов бывшего хозяина «не поднимающийся до конца и вообще хрен знает что с ним…».
Итак, что сделал. Первым делом разобрал его полностью и промыл.

Полный размер

Разборка домкрата

В домкрате масла не было. Залил. Подавило из плунжера. Шток начал дергаться и … ничего. Первый опыт был неудачным.

Помониторил интернет. Прочитал и просмотрел все о домкратах, подкатных и неочень))).На драйве нашел инфу о подобном домкрате у SarEcks. Списался с ним, затем еще с тремя обладателями 2-х тонников и samodelkin689 , Godmask82 и COSWORTh43. Спасибо им большое за отклик и участие. Но конструктив тех домкратов был пусть и схожий, но плунжерный насос все же отличался от моего.
Решено было купить новые сальники-уплотнители. Походы по магазинам для легковых авто не дали ничего. В магазе для Белазов-Камазов приобретены с запасом резиновые колечки.

Полный размер

Подбор колечек на плунжерный насос

Найдены шарики от подшипников различного диаметра, разобрана автоматическая шариковая ручка «BiC» в целях добытия пружинки.
Далее напишу строго по сути, для тех, кто столкнется с ремонтом домкрата. Лирики насмотрелся в интернете и конкретики, применимой к моему домкрату не нашел.
В домкрате 4 шарика. Это клапаны. Причем один из их находится в канале плунжера, ведущем в главный (рабочий) цилиндр (обратный клапан). Он НЕ ВЫНИМАЕТСЯ! Второй шарик диаметром 3 (можно и 4) мм стоит в перепускном клапане. Третий шарик диаметром 6,5 мм — в перепускном клапане. Четвертый, диаметром 6 мм, стоит в основании главного цилиндра, в углублении и должен поджиматься пружинкой (как от шариковой ручки) длиной 8 мм. Пружинка другим концом упирается в большую шайбу, одновременно служащую уплотнителем главного (рабочего) цилиндра. Часто про эту необходимую пружинку никто не знает, но при ее отсутствии домкрат может не работать!

Полный размер

Шайба и неправильный шарик в основании главного цилиндра. Правильный меньшего диаметра и должен проваливаться в канал. Сверху него ставится пружинка и поджимается большой этой шайбой.

Полный размер

Взгляд внутрь главного цилиндра

При вставке поршня, закрученный рабочий цилиндр не должен пропускать в месте контакта с этой шайбой.
В моем домкрате половины запорной арматуры не было вовсе И тек плунжерный насос.
На плунжер были установлены 2 новых колечка: одно на штатное место, второе-отодвину пластиковое колечко в образовавшуюся канавку. Т.е. Получилось три уплотнения штока плунжера: сам поршень и два колечка. Под вворачивающийся корпус насоса установлена паронитовая шайба для уплотнения взамен стальной старой.

Полный размер

Корпус плунжера и паронитовая шайба

Теперь насос не течет.
В большом поршне уплотнительное кольцо заменено на кольцо такого же диаметра, но более толстое.

Полный размер

Манжеты большого поршня. Кольцо резиновое-новое

Вот похожая нутрянка домкрата. Вверху=перепускной клапан. Ниже-плунжер. Ниже-манжеты большого поршня. Правее-перепускной клапан. Фото battledj

Вот и вся проведенная работа. Домкрат работает на ура.

Полный размер

Восстановленный домкрат

Машину с легкостью поднимает на полметра на 2 колеса.

Полный размер

Машина взлетела))!

Надеюсь, кому-то поможет это описание. Если есть вопросы-с радостью отвечу. Всем мира и добра.

www.drive2.ru

Ремонт гидравлического домкрата своими руками (видео и фото инструкция)


Крепкий и практически монолитный корпус классического жидкостного подъемника значительно снижает возможность поломки инструмента, однако даже в таком прочном механизме есть уязвимости, способные вывести устройство из строя. Какие элементы конструкции подвержены наибольшему риску поломки, и какие действия следует предпринять для восстановления работоспособности домкрата, расскажем в этой статье.

Конструкция и принцип действия

Как и большинство рабочих инструментов, гидравлический подъемник имеет несколько разновидностей, с индивидуальными особенностями конструкций. Основной принцип действия этих устройств не отличается, однако механика подъема каждого типа, имеет свои нюансы. Чтобы выявить причину, и разобраться, как починить гидравлический домкрат в конкретно вашей ситуации, следует четко понимать его работу. Далее представлено краткое описание устройства гидравлического домкрата, и разбор самых распространенных видов упоров.
Работа жидкостного подъемника основана на контролируемой накачке жидкости в герметичный резервуар, объем которого может увеличиваться лишь за счет выдвижения поршня. В качестве наглядного примера, рассмотрим самый простой тип гидродомкратов – бутылочный, поскольку он представляет собой оригинальную конструкцию, а его подкатные и ромбовидные аналоги, являются уже модернизацией. Основу механизма гидравлического подъемника, составляют следующие компоненты: манжета, поршень, цилиндр, масляный резервуар, рычаг насоса, шток, всасывающий и нагнетательный клапана и нагнетательный кран.
Взаимодействие между деталями происходит следующим образом. Когда вы поднимаете рычаг насоса, вместе с ним поднимается шток, понижая давление в герметичной камере. Создается вакуум, всасывающий масло из соседнего резервуара. Опускаете рычаг, и набравшаяся ранее жидкость нагнетается, но уже в другую камеру – цилиндр. Движение жидкости контролируется клапанами и происходит только в одном направлении. Попав в цилиндр, масло создает давление, и поскольку единственный подвижный элемент – это поршень, его начинает выталкивать. Таким образом, совершая простые движения рычагом, мы поднимаем упор домкрата, а вместе с ним и массивный груз.


Нагнетательный кран служит для объединения емкостей цилиндра и масляного резервуара, с целью нормализации давления в них. Достаточно повернуть и поршень легко опускается.
В основе подкатных домкратов лежит все тот-же цилиндр с поршнем насосом и прочими элементами. Однако, если бутылочный подъемник работает вертикально, в подкатном вся эта конструкция функционирует в горизонтальном положении. Данное устройство поднимает груз за счет рычага, нижняя часть которого соединена с поршнем и двигается в горизонтальном положении, а верхняя с упором, и двигается по диагонали. Слишком сложной эту конструкцию не назовешь, но если вы плохо понимаете механику, и не имеете представления как разобрать домкрат гидравлический, следует быть максимально внимательным или даже записать процесс на видео. В противном случае, сборка может вызвать массу проблем.
Ромбовидные, как и подкатные гидравлические домкраты поднимают груз при помощи рычагов, но работают в вертикальном положении. Имеют достаточно компактную форму резервуаров, по сравнению с классическими бутылочными устройствами.

Виды и причины неисправностей

В связи с высокой ответственностью поставленных перед домкратом задач, его конструкция имеет повышенную надежность. Подъемник, особенно бутылочного типа, имеет практически монолитный каркас, устойчивый к механическим повреждениям. Ромбовидные и подкатные имеют больше деталей и соединений, что увеличивает риск поломки, но в основном, при подъеме недопустимого веса.
Стоит заметить, что при сильной механической деформации поршня, цилиндра или упора, самостоятельно восстановить устройство сложно, и далеко не в каждой мастерской возьмутся за такую работу. Если же ваш домкрат не получал повышенный урон, но перестал функционировать должным образом, его можно починить, обратив внимание на следующие элементы.
Упор не поднимается. Жидкость либо не попадает в цилиндр, либо сразу-же переходит в масляный резервуар. Зачастую проблема в нехватке масла, но могут быть деформированы прокладки штока насоса. В последнем случае, потребуется новая манжета для гидравлического домкрата для легковых или грузовых автомобилей, которая продается в составе рем. комплектов в сельскохозяйственных или автомагазинах.

Упор поднимается, но не держит груз. Запирающий кран прилегает не плотно, или проблема в клапанах. Они могут загрязнится, сойти со своего места или деформируется их пружина. В данном случае, ремонт подкатного домкрата гидравлического своими руками потребует полной разборки корпуса.

Упор поднимается медленно / рывками. В систему попал воздух, устранить который можно путем аккуратного долива масла и прокачки домкрата. Бывают случаи загрязнения или деформации всасывающего клапана, когда часть жидкости, при накачке, попадает обратно в масляный резервуар. Ремонт такой неисправности более кропотливый, и требует разборки корпуса устройства, как в предыдущей проблеме.


Определив примерную причину проблемы, можно с большей уверенностью приступать к её решению. Далее мы расскажем и покажем, как реализовать каждый вышеописанный вид ремонтных работ (от самого простого к сложному).

Ремонт гидравлического домкрата

Поскольку конструкция жидкостного подъемника представляет собой не самый сложный механизм, восстановление его работоспособности обычно не вызывает больших затруднений. Даже если с работой подобных систем вы ранее не сталкивались и не имеете представления, как перебрать гидравлический домкрат, процесс займет не более пары-тройки часов (при наличии опыта, и вовсе, пройдет в разы быстрее). Начнем с самых простых поломок и перейдем к более сложным.
Завоздушенность – происходит в связи с утечкой жидкости из системы, которая может быть вызвана неправильной транспортировкой, хранением или эксплуатацией устройства. Бутылочные и ромбовидные гидродомкраты должны быть всегда в вертикальном положении, а подкатные – в горизонтальном (подъемник должен стоять на своей основе).

Данная неприятность лечится банальным наполнением системы маслом. Старое масло, если ему больше года, рекомендуется полностью слить через специальное отверстие, закрытое резиновой заглушкой (в советских может быть металлический винт). При этом, надо полностью открутить запирающий кран. Если домкрат старый и эксплуатировался в грязных условиях, систему рекомендуется промыть, наполнив её промывочной смесью или керосином через вышеуказанное отверстие и несколько раз прокачать (подробно о прокачке гидравлического домкрата).


В качестве рабочей жидкости, рекомендуется использовать специальное гидравлическое масло, но веретенное и индустриальное с невысокой вязкостью тоже подойдут. Закручиваем кран и не спеша заливаем масло в систему. Для этого удобно использовать обычный медицинский шприц. Когда уровень жидкости в резервуаре достигнет предела, прокачиваем систему, работая рукояткой насоса, пока упор не выйдет до максимального уровня. Откручиваем кран, опускаем упор до нулевого положения, доливаем жидкость до уровня, закручиваем кран и опять накачиваем. Повторяем прокачку 2-3 раза пока в системе не останется воздуха, далее устанавливаем заглушку на место и пользуемся рабочим инструментом.
Представленная выше инструкция объясняет самый распространенный принцип, как отремонтировать гидравлический домкрат. Видео расположенное ниже, наглядно продемонстрирует весь процесс без лишней воды.


Протечка масла – помимо недопустимого положения домкрата, может быть вызвана износом уплотнительных прокладок и манжет, необходимых для изоляции системы гидравлического инструмента. В зависимости от степени износа, протечка может быть явной и проявится сразу после заливки нового масла при подъеме первого массивного груза, или будет происходить постепенно, в течении недель и месяцев. Так или иначе, устройство выйдет из строя.
Обнаружение места протечки происходит опытным методом. Чтобы не разбирать корпус полностью, его стоит предварительно осмотреть на предмет подтеков и работать уже непосредственно с проблемной частью (насосом или цилиндром). Высохший или деформированный уплотнитель хорошо заметен даже не опытному взору, а слабая манжета на поршне насоса слегка люфтит.
В магазинах инструментов и автозапчастей зачастую имеется один-другой ремкомплект для гидравлического домкрата, но выпускают их для определенных моделей (далеко не всех). Перед походом в магазин, заранее возьмите с собой поврежденную резину, чтобы по ней можно было подобрать аналогичный образец, если комплекта для вашей модели в наличии не окажется. Благо, большинство гидравлических подъемников имеют более-менее схожую конструкцию и шанс нахождения похожей детали достаточно велик.
При разборке домкрата, для извлечения прокладки, не лишним будет почистить все снятые компоненты, вытерев керосином или бензином. Загрязнение системы – чуть менее распространенная причина поломки, чем утечка масла.


В ситуации ограниченных ресурсов, когда подходящую прокладку найти не получается, смекалка становится настоящим спасителем. Как, например, автор следующего видео выполняет ремонт гидравлического домкрата бутылочного типа своими руками, уплотняя манжету поршня насоса обычной термоусадкой.


Повреждение клапанов – самая неприятная поломка, требующая полного разбора корпуса домкрата. Для понимания: клапана представляют собой металлические шарики, которые плотно прижимаются пружиной к круглому отверстию, позволяя жидкости течь только по направлению “от шарика к пружине”, перекрывая обратный ход. Сама пружина фиксируется шайбой, которая перекрывает около половины диаметра отверстия. В целом, данная конструкция вполне надежна, но при ненадлежащей эксплуатации может дать сбой (особенно в дешевых сборках).
Поскольку гидравлический подъемник игрушка не детская, собирается он на совесть и для полной разборки цилиндра пригодится большой разводной ключ и тиски. Прежде чем раскручивать, не забудьте слить масло.
Искомые клапаны располагаются в основании агрегата. Всасывающий в области насоса, а нагнетательный под цилиндром. Все их составные части следует аккуратно вынуть и разложить, (желательно в хронологическом порядке). В первую очередь проверяем пружинки и подшипники на дефекты, загрязнение и коррозию. Шарики должны быть идеально гладкими, а пружины упругими. Дефектные элементы подлежат замене, которую можно найти в специальных ремкомплектах для гидравлических домкратов.
Пока устройство находится в разобранном состоянии, грех не воспользоваться случаем и не почистить все компоненты керосином. Особенно следует уделить внимание фильтрам и каналам между насосом и цилиндром. Сборку чистых исправных компонентов механизма следует выполнять с повышенным вниманием к положению клапанов и уплотнителей. Лишних деталей оставаться не должно, каким бы гениальным конструктором не считался сборщик. По выполнению всех восстановительных работ, система наполняется маслом, прокачивается и обретает вторую жизнь.
Стараясь придать материалу более понятный вид, в публикации присутствует множество тематических изображений. Если, для четкого представления, как восстановить гидравлический домкрат, этого мало – ниже вас ждет отличный, познавательный материал. Автор следующего видеоролика коротко и ясно, демонстрирует процесс восстановления целых 5-ти подъемников бутылочного типа с комментариями и хорошим монтажом.

Продление срока эксплуатации

Поломка любого инструмента – это зачастую неприятный и даже опасный опыт, связанный с потерей времени и денег. Отказ работы подъемника, в самый неподходящий момент, может вызвать ненужные проблемы, поэтому рекомендуется уделять повышенную ответственность при работе с данным инструментом. К счастью, эксплуатация и обслуживание гидравлического домкрата представляют собой короткий свод вполне понятных правил, следовать которым сможет любой.
  1. Устанавливая домкрат под груз, убедитесь, что его основание плотно прилегает к ровной, горизонтальной поверхности (полу, земле, асфальту). Поверхности упора и поднимаемого груза, должным быть параллельны.
  2. Место упора в груз должно быть максимально прочным и выдерживать всю его массу. В автомобилях - это ребро жесткости, в частных домах – стены с подложенным брусом.
  3. Подъем осуществляется плавными движениями рычага насоса. Груз должен быть в неподвижном состоянии, поэтому пассажиров в автомобиле быть не должно. При полном подъеме, рекомендуется использовать страховочную подставку.
  4. Когда работа с домкратом завершена и груз можно опускать, проверьте шток на наличие грязи, и при необходимости отчистите ветошью, чтобы избежать образование коррозии.
  5. Хранение и транспортировка гидравлического домкрата осуществляется только в обозначенном производителем положении: вертикальном для бутылочных и ромбических и горизонтальном для подкатных.
  6. Шток, выдвижной винт и поршень насоса, при хранении, должны быть опущены. При регулярном использовании инструмента, эти элементы следует периодически смазывать (по мере высыхания).
  7. При частичном вытекании и испарении рабочей жидкости, в систему необходимо доливать идентичное масло и производить прокачку (процесс описан выше). Строго запрещено лить воду, кислоту и прочие смеси! Только гидравлическое, веретенное или индустриальное масло небольшой степени вязкости.
Вышеописанные правила – главные основы уверенной и продолжительной эксплуатации инструмента. Все модели домкратов имеют свои индивидуальные особенности и характеристики, о которых каждый производитель указывает в документации, ознакомиться с которой следует каждому владельцу данных устройств. Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

instrumentoria.ru

Ремонт гидравлического домкрата: инструкция, инструменты, материалы

Довольно большое распространение получил домкрат. Они есть в арсенале практически каждого автолюбителя, может пригодится при проведении различной работы в мастерской. Существует несколько разновидностей подобного механизма, в данном случае уделим внимание гидравлическому. Подобный инструмент передает усилие за счет сжатия жидкости. Сложность механизма и его применение в сложных эксплуатационных условиях определяет то, что возникает необходимость в проведении ремонта. Починить гидравлическую конструкцию можно своими руками, но при этом следует учитывать все особенности подобного процесса. Рассмотрим то, как провести ремонт гидравлического домкрата и в чем могут заключаться особенности этого процесса.

Ремонт гидравлического домкрата

Причины поломок домкрата

Конструкция гидравлического домкрата может существенно отличаться. Многие профессиональные модели могут прослужить в течение длительного периода, но все же определенные причины могут привести к возникновению серьезного дефекта.

Гидравлический домкрат подкатного типа

Неисправности гидравлического домкрата можно связать со следующими проблемами:

  1. Чаще всего из строя выходит рабочий цилиндр, а также зеркала плунжера. Подобная неисправность приводит к тому, что рабочая часть не держит давление, масло проникает из рабочей камеры в надпоршневое пространство. В этом случае возникает довольно много проблем с применением устройства.
  2. В большинстве случаев повреждение зеркал происходит по причине халатности во время эксплуатации. Гидравлика не работает в этом случае или обладает низкой эффективностью. Поверхность повреждается по причине транспортировки в горизонтальном положении, если этого не предусмотрел производитель.
  3. Слишком серьезное повреждение поверхности зеркал приводит к тому, что жидкость начинает вытекать, в полость попадает воздух, за счет чего начинает активно развиваться коррозия.
  4. Коррозия на поверхности становится причиной быстрого износа различных уплотнителей и манжет. При их изготовлении применяется резина, которая подвержена механическому воздействию. В результате деформации и сильного износа в масло попадает большое количество посторонних элементов, которые приводят к засорению установленных клапанов и каналов.
  5. Механические воздействие, к примеру, на момент падения устройства с большой высоты также становится причиной появления большого количества проблем. Слишком сильное воздействие может привести к появлению внутренних или поверхностных деформаций корпуса, искривлению основных элементов.
  6. Слишком высокая нагрузка может стать причиной повреждения механизма. Распространенной проблемой можно назвать искривление штока, за счет чего камера также начинает пропускать масло по причине перекоса основного элемента. Каждая модель подъемного механизма рассчитана на определенную нагрузку, которая указана в инструкции по эксплуатации.
  7. Применение не по предназначению тоже приводит к появлению основных неисправностей. Использовать гидравлический домкрат следует исключительно исходя из рекомендаций производителя.

Многие причины неисправности подъемного механизма являются следствием неправильного применения устройства. Кроме этого, обслуживание некоторых моделей гидравлических домкратов предусматривает периодическую замену масла. Эти и многие другие моменты учитываются при рассмотрении инструкции по эксплуатации.

Необходимые инструменты и материалы

Ремонт гидравлического домкрата своими руками можно провести в собственной мастерской при наличии требуемых материалов и инструментов. Стоит учитывать, что некоторые варианты исполнения подъемного механизма представлены неразборными конструкциями, и выполнить ремонтные работы будет довольно сложно. Разбирать гидравлический домкрат следует с учетом особенностей его конструкции. Для этого могут потребоваться следующие инструменты:

  1. Молоток и долото.
  2. Плоскогубцы.
  3. Отвертки различным диаметром.
  4. Ножовка.
  5. Набор ключей и газовый ключ.

Необходимые инструменты для ремонта

Существует просто огромное количество разновидностей гидравлических домкратов, поэтому точно сказать, какие именно инструменты могут понадобится для выполнения работы сложно. В некоторых случаях предусматривается возможность легкого доступа к внутреннему механизму для обслуживания или ремонта, в других на разбор уйдет довольно много свободного времени.

Что касается материалов, то все зависит от того, какая именно неисправность у конструкции. очень часто выходят из строя уплотнители, которые изготавливаются из пластика или резины. С их подбором может возникнуть довольно много трудностей, так как даже небольшой зазор может привести к пропуску рабочей жидкости в верхнюю камеру (приведет к падению давления). Если рассматривать повреждение штока или стекла, то подобные неисправности решаются лишь путем замены всего элемента.

Устройство гидравлического домкрата

При рассмотрении того, как разобрать гидравлический домкрат, нужно уделить внимание особенностям конструкции. Усилие во всех случаях передается через масло, которое обладает низким коэффициентом сжатия. Как ранее было отмечено, для обеспечения длительной службы устройства в условии частого применения следует проводить замену масла, так как оно со временем может потерять свои эксплуатационные характеристики.

Устройство гидравлического домкрата

Устройство подкатного домкрата не существенно отличается от обычного упорного. Рабочая часть выполнена при применении схожих принципов. Стоит учитывать, что конструкция во многом зависит от того, какова грузоподъемность. Некоторые модели снабжаются резьбовым удлинителем, который позволяет изначально регулировать начальную подъемную высоту.

Гидравлический домкрат своими руками можно отремонтировать при неисправности вспомогательных элементов или основной рабочей части. В большинстве случаев проблемы возникают именно с рабочей частью. Классический вариант исполнения представлен сочетанием следующих элементов:

  1. Поршня, который имеет уплотнительные кольца. Именно на него оказывается давление жидкостью. За счет сочетания огромного количества уплотнителей из различных материалов поршень не пропускает масло даже при возникновении большого давления. Кроме этого, сама конструкция рассчитана на высокую нагрузку. Применение резиновых уплотнителей позволяет сделать элемент подвижным.
  2. Цилиндра с уплотнителями. Именно цилиндр создает рабочую полость, в которой оказывается давление на шток. Для того чтобы снизить трение при ходе подвижного элемента поверхность полируется до зеркального состояния. При изготовлении этого элемента применяются материалы, обладающие высокими коррозионными свойствами. Появление даже несущественной ржавчины приводит к тому, что подвижная часть начинает быстро изнашиваться. Снаружи цилиндр представлен чугуном, который весьма восприимчив к ударной нагрузке. Поэтому следует обходится с рассматриваемым инструментом аккуратно.
  3. Силового штока. Этот элемент связан с поршнем, приводится в движение. Именно шток воспринимает нагрузку, которая возникает между поднимаемым объектом и поршнем. При изготовлении применяется высококачественная сталь, рассчитанная на высокую нагрузку. Для продления ее срока службы поверхность проходит химическую обработку для придания коррозионной стойкости. Стоит учитывать, что при использовании гидравлического домкрата с нарушением рекомендаций по эксплуатации, связанных с допустимыми нагрузками, происходит искривление штока. Подобная неисправность встречается крайне часто.
  4. Системы пропускных каналов. Для того чтобы подать и удалить масло с рабочей камеры требуются пропускные каналы. Они имеют небольшие размеры, со временем могут засорятся.
  5. Плунжерного насоса, за счет которого обеспечивается давление. Большая часть устройств механического типа предусматривает ручное накачивание жидкости в рабочую область. Устройство плунжерного насоса характеризуется высокой надежностью, выходит из строя редко.
  6. Стравливающего клапана применяются для того, чтобы убрать жидкость из рабочей камеры. Реализован подобный элемент конструкции может быть различным образом. Как правило, это небольшой винт, при повороте которого за счет давления, оказываемого на шток, вся жидкость удаляется из рабочей камеры.
  7. Манжет и уплотнителей. Эти элементы обеспечивают изоляцию рабочей камеры и других элементов конструкции. Они также обеспечивают подвижность штока с поршнем. При изготовлении манжет и уплотнителей применяются пластичные материалы, характеризующиеся большой устойчивостью к механическому воздействию или воздействию применяемого масла. Важными показателями уплотнителей является их внешний и посадочный диаметр, а также жесткость и износостойкость. Найти подходящий вариант исполнения для замены во многих случаях достаточно сложно.
  8. Заливного отверстия для поддержания требуемого уровня масла в системе. Время от времени нужно проводить добавление масла для поддержания требуемого уровня. Как правило, при интенсивном применении гидравлического домкрата или его транспортировке в неправильном положении уровень рабочей жидкости падает. Некоторые модели устройства обладают индикатором уровня масла.

Устройство подкатного домкрата

В целом можно сказать, что конструкция довольно проста, однако она имеет много трущихся элементов. Многие производители создают разборные конструкции, когда уплотнители на штоке фиксируются за счет гайки или другого крепежного элемента. Стоит учитывать, что встречаются и неразборные варианты исполнения, ремонт которых в несколько раз усложняется.

Ремонт гидравлического домкрата

Ремонт домкрата в большинстве случаев довольно прост при наличии необходимых расходных материалов. Стоит учитывать, что появление коррозии на поверхности может существенно усложнить поставленную задачу. Поэтому нужно приобрести специальную жидкость для снятия коррозии и окислений.

Ремонт подкатного гидравлического домкрата своими руками условно можно разделить на несколько основных этапов:

  1. Определяется суть проблемы. Если конструкция не держит давление, то велика вероятность износа уплотнителей. В случае, когда подъем происходит с затруднением, то есть вероятность деформации штока или возникновении других проблем.
  2. Проводится полный разбор конструкции. На данном этапе главное не повредить крепежные элементы. Стоит помнить о том, что во время подачи давления рабочая полость должна сдерживать его. Даже незначительный дефект может стать причиной появления течи и падения давления.
  3. Выполняется осмотр целостности основных элементов. В большинстве случаев определить причину появления проблемы можно при визуальном осмотре конструкции. К примеру, уплотнители могут иметь выемки, бороздки и другие деформации, шток небольшой изгиб, каналы низкую пропускную способность за счет накопления сажи и грязи.
  4. После определения причины появления неисправности можно провести ремонт подкатного домкрата.

В большинстве случаев отремонтировать гидравлический домкрат можно следующим образом:

  1. После разбора конструкции проводится очистка внутренней полости от различного мусора. Кроме этого, придется полностью заменить используемое масло.
  2. Уплотнители могут сниматься различным образом. Как правило, есть фиксирующий элемент, за счет которого обеспечивается неподвижность резинок во время работы устройства. Стоит учитывать последовательность расположения резинок и уплотнителей различного типа. Неправильная установка может привести к тому, что устройство не будет держать давление.

Как ранее было отмечено, искривление штока и повреждение зеркальной поверхности нельзя исправить самостоятельно. Слишком сильный износ приводит к тому, что приходится заменять весь элемент или сам подъемный механизм.

Домкрат гидравлический бутылочного типа имеет еще более простую конструкцию. Как правило, она не требует никаких регулировок. Поэтому после ее сборки можно приступить к тестированию и последующей эксплуатации при условии отсутствия проблем. Некоторые производители подъемных механизмов указывают инструкцию, как разобрать устройство и провести ремонт. Ее использование позволяет существенно упростить поставленную задачу.

Бутылочный домкрат

Отремонтированный гидравлический домкрат первое время должен проверяться на исправности работы. Это связано с тем, что частое применение при неправильной установке уплотнителей или допущении других ошибок приведет к быстрому износу основных элементов. Поэтому следует предусматривать наличие страховки в случае подъема автомобиля или других механизмов. При правильном проведении ремонтных работ можно существенно продлить срок службы гидравлического домкрата.

stankiexpert.ru

как разобрать своими руками? Ремкомплект для автомобильного домкрата. Как отремонтировать старый домкрат бутылочного типа?

Устройства, предназначенные для поднятия различных грузов на сравнительно небольшую высоту, уже давно широко используются во многих сферах. К примеру, еще в древности их применяли для взлома ворот при осаде крепостей. Однако даже самые надежные современные модели рано или поздно выходят из строя. С учетом всех нюансов следует рассмотреть, как и особенности имеет ремонт гидравлических домкратов и возможно ли выполнить все необходимые работы самостоятельно.

Причины основных неисправностей

Даже с учетом того, что гидродомкраты считаются самыми долговечными, они не застрахованы от поломок. Это касается устройств как бутылочного, так и подкатного типа.

Кстати, сейчас достаточно часто можно встретить модели еще советского производства.

Причинами того, что домкрат не работает, может стать износ старых деталей, а также неправильная эксплуатация. Как показывает практика, чаще всего выход из строя масляного оборудования случается из-за подъема грузов, вес которых превышает максимально допустимые. Неисправности гидравлических домкратов автомобильного и других типов связаны с разными проблемами. При их анализе необходимо учитывать следующие важные моменты:

  1. Часто приходится сталкиваться с выходом из строя гидроцилиндра, являющегося основным элементом всей конструкции, а также повреждением плунжерного зеркала. В результате рабочая часть устройства не поддерживает необходимое давление, а масло, в свою очередь, попадает в пространство над поршнем.
  2. Как правило, зеркало повреждается из-за неправильного использования оборудования. Речь идет о транспортировке устройства бутылочного типа в горизонтальном положении, если это не предусмотрено заводом-изготовителем.
  3. Из-за серьезных повреждений зеркал происходят утечки рабочей жидкости и проникновение воздуха, влекущее активную коррозию. Она становится причиной ускоренного износа уплотнительных элементов, изготавливаемых из резины, восприимчивой к механическим воздействиям.
  4. Повреждение манжет приводит к попаданию в масло посторонних частиц, засоряющих клапаны и каналы.
  5. При падении домкрата с большой высоты возможны существенные повреждения его элементов (как внутренние, так и поверхностные).
  6. К выходу механизма из строя и его серьезным поломкам могут привести частые чрезмерные нагрузки. Одной из наиболее распространенных проблем является искривление штока, из-за которого рабочая камера начинает пропускать масло. Важно помнить, что каждая конкретная модель рассчитана на определенную нагрузку, превышение которой неизбежно приводит к поломке подъемного оборудования. Все соответствующие параметры указаны в инструкциях по эксплуатации домкратов.
  7. Помимо всего прочего, оказаться в ситуации, когда гидравлический механизм потек, можно при его использовании не по назначению. Речь в данном случае идет опять-таки об игнорировании рекомендаций производителя, касающихся эксплуатации устройств.

Естественно, это неполный перечень причин, по которым домкрат может потребовать ремонта.

Особое внимание настоятельно рекомендуется уделять периодическому ТО. Имеется в виду, что с установленной периодичностью требуется перебрать механизм для обнаружения неисправных запчастей и замены рабочей жидкости.

Разборка

С учетом простоты конструкции в подавляющем большинстве случаев при наличии знаний, навыков и инструментов починить неисправный гидродомкрат вполне можно своими руками. Сложности возникают чаще всего при необходимости в переборке и ремонте неразборных конструкций. Однако сейчас в сети можно без особого труда найти достаточное количество материалов.

Они посвящены описываемым работам, а также используемым при их выполнении материалам, включая ремкомплекты. Чтобы разобрать практически любой гидравлический домкрат, потребуются:

  • молоток и долото;
  • набор отверток;
  • ножовка по металлу;
  • набор гаечных ключей;
  • универсальный разводной ключ.

Данный список в каждом конкретном случае будет зависеть от модели домкрата и его конструктивных особенностей. Имеется в виду, что в некоторых ситуациях добраться до «внутренностей» подъемного механизма очень легко. Однако нередко разборка устройства потребует определенных временных затрат и усилий. Процесс разборки гидродомкрата можно рассмотреть на примере классической модели бутылочного типа.

В упрощенном виде последовательность действий будет выглядеть следующим образом:

  1. Прежде всего потребуется полностью слить рабочую жидкость (масло). Для этого используют специальное сливное отверстие или же пропускной клапан. Потребуется выкрутить верхнюю гайку (шестигранную), а также нижний кран.
  2. Следующий шаг – это снятие корпуса. На данной стадии проводится осмотр с целью обнаружения неисправностей и повреждений. Речь идет о герметичности корпуса и состоянии нижнего уплотнительного кольца. Важно помнить, что данные конструктивные элементы не подвергаются нагрузкам и выполняют функции резервуара.
  3. Затем потребуется выкрутить сам рабочий цилиндр и демонтировать поршень.

После того как будут завершены все перечисленные манипуляции, выкручивают плунжер.

Стоит отметить, что на всех этапах разборки домкрата необходимо сразу же диагностировать состояние его конструктивных элементов.

Как отремонтировать

Ремонт гидравлического домкрата требуется в ситуациях, когда он не поднимает или не удерживает груз, а также если не опускается шток. В принципе, подобный процесс является несложным, однако, следует учитывать ряд важных нюансов. Так, присутствие следов коррозии способно существенно усложнить задачу. Именно поэтому рекомендуется перед разборкой домкрата позаботиться о наличии специальной жидкости для устранения ржавчины.

Весь процесс ремонта описываемого подъемного оборудования можно разделить на следующие этапы:

  1. Определение сути и причин возникшей проблемы. При отсутствии давления в системе речь, скорее всего, идет об износе или повреждении уплотнительных элементов. Если появляются трудности при подъеме грузов, то велика вероятность искривления штока.
  2. С учетом масштабов неисправности частичная или же полная разборка устройства. Важно выполнять все действия с максимальным вниманием и аккуратностью, чтобы не повредить крепежные элементы. Даже незначительные дефекты могут стать причиной утечки рабочей жидкости и, следовательно, падения давления в системе.
  3. Осмотр всех узлов с целью их диагностики.
  4. Замена или восстановление поврежденных и износившихся элементов конструкции.

На практике чаще всего ремонтные работы и манипуляции, предусмотренные осуществлением ТО, сводятся к следующим действиям:

  1. После разборки домкрата производится тщательная очистка внутренней поверхности рабочей камеры.
  2. Для полноценного осмотра уплотнительных манжет их необходимо снять. Как правило, данные элементы конструкции фиксируются при помощи специальных приспособлений. В процессе разборки и замены резиновых колец следует учитывать последовательность их расположения.
  3. Неотъемлемой составляющей описываемых операций является замена рабочей жидкости.

Помимо перечисленных ситуаций, приходится сталкиваться с серьезными повреждениями зеркальных поверхностей и деформацией штоков. Как правило, самостоятельно справиться с такими проблемами будет крайне сложно. Стоит отметить, что гидродомкраты бутылочного типа от своих подкатных «собратьев» отличаются максимальной простотой конструкции. Из-за отсутствия регулировок после завершения ремонта можно сразу же приступать к тестированию и эксплуатации обслуженного или восстановленного механизма. Большинство производителей комплектуют свою продукцию довольно подробными инструкциями, в которых описаны алгоритмы разборки и сборки подъемников.

Независимо от того, к какой категории относится оборудование, после ТО и ремонта требуется проверить его работоспособность в тестовом режиме. Важно учитывать, что полноценная эксплуатация механизма при неправильно установленных уплотнителях и допущении других ошибок приведет к выходу его из строя.

Также настоятельно рекомендуется при подъеме автомобиля и прочих грузов использовать для подстраховки упоры.

Поломка клапанов

Бывают ситуации, когда при наличии рабочей жидкости в полном объеме домкрат не поднимает груз или же не удерживает его. Чтобы восстановить его работоспособность, необходимо уделить внимание клапанам, а именно, их прилеганию к посадочным местам.

При этом важно учесть следующие моменты:

  1. При отсутствии качественного контакта проверяют пружины, которые, вероятнее всего, утратили жесткость.
  2. Причиной неполадок может быть загрязнение клапанов, которые следует тщательно очистить и промыть бензином или же керосином. Затем потребуется просушить эти элементы механизма сжатым воздухом.

Если пружины сильно ослабли и нет смысла увеличить их упругость за счет подкладных шайб, то их придется заменить на новые. Аналогичная ситуация складывается с деформированными клапанами.

Утечка жидкости

Причиной подобных неприятностей, как правило, являются механические повреждения элементов конструкции гидродомкрата. Перед тем как начать ремонтировать оборудование, его необходимо будет разобрать. Параллельно все металлические детали осматриваются на предмет наличия очагов коррозии. Обнаруженные поврежденные элементы чаще всего подлежат замене.

Опытные пользователи и специалисты рекомендуют в процессе выполнения работ слить все масло и тщательно промыть механизм. Также стоит заменить все манжеты на новые.

Убираем воздух или грязь

Постоянная эксплуатация подъемников неизбежно приводит к скоплению воздуха. Параллельно с ним в рабочую полость могут попадать и мелкие посторонние частицы. В итоге она загрязняется, что отражается на работоспособности устройства. Стоит отметить, что гидравлический домкрат функционирует по принципу сообщающихся сосудов. Когда уходит рабочая жидкость, давление сохраняется. Но воздух при этом под напором не удаляется, а создает своеобразную подушку, которая мешает подъему груза. Воздух из системы удаляется при замене масла, а грязь при помощи специальных растворов.

Рекомендации по эксплуатации

Соблюдение правил использования любого инструмента позволяет максимально продлить срок его эксплуатации. Естественно, гидродомкраты не являются исключением. Так, в частности, настоятельно рекомендуется после окончания работ освобождать оборудование от нагрузки. Помимо этого, залогом долговечности подъемника будет его правильное хранение с учетом негативного воздействия влаги и пониженной температуры.

В очередной раз стоит напомнить, что одной из наиболее распространенных причин поломок становятся периодические перегрузки.

Об особенностях работы гидравлического домкрата вы можете узнать из следующего видео.

Параллельно следует уделять внимание состоянию рабочей жидкости. Кстати, нередко в цилиндры домкратов заливают так называемую отработку. Это само по себе крайне негативно отражается на функциональных показателях домкратов.

При активной эксплуатации устройств рекомендуется замену масла и прокачку системы осуществлять каждый 2-3 месяца. Если гидродомкратом пользуются редко, то подобные процедуры можно повторять каждые полгода.

В процессе обслуживания стоит акцентироваться на следующих важных моментах:

  • объем и качество масла;
  • присутствие воздушных пузырьков;
  • чистота и плотность прилегания клапанов.

Чаще всего все проблемы возникают именно из-за недостатка рабочей жидкости. Решаются они элементарным доливанием масла. Однако необходимо знать, что именно необходимо доливать в резервуар гидродомкрата. В принципе, оборудование способно работать, пусть и недолго, на обычной воде. Но качественная жидкость обеспечит соответствующие эксплуатационные показатели и долговечность.

Как правильно заменить масло в гидродомкрате показано в следующем видео.

При выборе конкретного варианта заправочного материала необходимо учесть важные особенности. Рекомендуется избегать использования тормозной жидкости, поскольку она способна поглощать влагу, вызывающую коррозию. Также не стоит делать выбор в пользу материалов, имеющих минеральное, нефтяное и гликолевое происхождение. Оптимальным вариантом будет синтетическое масло, которое, помимо всего прочего, устойчиво к воздействию низких температур.

Нередко подъемные механизмы отказывают в самые неподходящие моменты, что может представлять серьезную опасность. Исходя из этого, настоятельно рекомендуется соблюдать определенные правила эксплуатации подъемных устройств рассматриваемой категории.

При этом акцентируется внимание на следующих ключевых моментах:

  1. При установке домкрата необходимо убедиться в том, что он устойчиво располагается на жесткой и максимально ровной поверхности. Также важно, чтобы упор и поднимаемый груз располагались параллельно друг другу.
  2. При подъеме автомобиля упором должны быть максимально прочные конструктивные элементы.
  3. Подъем следует осуществлять плавными движениями рычага рабочего цилиндра. Важно следить за тем, чтобы поднимаемый груз оставался неподвижным.
  4. Использование подставок в большинстве случаев является обязательным.
  5. После завершения работ необходимо очистить шток от грязи при наличии таковой.
  6. Хранить и транспортировать гидродомкрат следует только в том положении, которое указано в инструкции, разработанной производителем и входящей в комплект поставки оборудования. Устройства бутылочного и подкатного типа должны находиться в вертикальном и горизонтальном положении соответственно.
  7. Хранят домкраты с опущенными штоками, выдвижными винтами и поршнями насосов.
  8. Перечисленные элементы рекомендуется периодически смазывать.
  9. По мере высыхания и испарения рабочей жидкости ее требуется доливать и прокачивать систему.

Соблюдение перечисленных правил позволит максимально обезопасить процесс подъема и фиксации тяжелых грузов с помощью гидравлических домкратов. Это также поможет многократно продлить срок эксплуатации оборудования. Важно при этом учитывать особенности каждого вида устройств и конкретных моделей.

Обзор разбора и ремонта гидравлического домкрата представлен в следующем видео.

stroy-podskazka.ru

Ремонт подкатного домкрата (замена сальника плунжера) — DRIVE2

Купил на днях такой вот б/у домкрат. Состояние хорошее, за исключением небольшого просачивания масла через сальник плунжера. Решил сразу все это дело привести в порядок, а так же заменить масло.
Т.к. в гугле инфы по переборке подкатных профессиональных домкратов нет, то сделал небольшой фотоотчет))

Полный размер

Полный размер

Снимаем поворотный рычаг

Полный размер

Вынимаем вверх плунжер

Полный размер

Аккуратно извлекаем старые сальники. Нижним идет резиновое колечко, верхним капроновое с косой прорезью.

Полный размер

Купленные ремонтные колечки (20 грн на рынке).

Полный размер

Так же, для слива масла нужно извлечь заглушку гидроцилиндра, через нее же потом будет заливаться масло.

Полный размер

Сливаем масло, просто перевернув в руках домкрат. Емкость для слива лучше иметь крепкую, что бы на нее можно было поставить домкрат. Масло вытекает не спеша, а долго держать в руках 38 кг очень нелегко.

Полный размер

Полный размер

Просто оставил домкрат перевернутым что бы полностью вытекли все остатки. Можно еще вручную его поднять-опустить, это еще немного выгонит остатки масла.

Далее все собирается в обратном порядке, резиновый сальник --> капроновый --> плунжер (смазать маслом перед установкой в посадочное место) -->поворотный рычаг.

Полный размер

Масло И20-А, оно же 'Веретенка'

Дальше заливаем масло. масла нужно 300 грамм. Т.к. у меня был 1 литр, то я решил еще сделать промывку. Собрал все, залил масло, прогнал домкрат в несколько циклов и слил, масло слилось темное.

Масло в цилиндр следует заливать не спеша. Льем понемногу, периодически пробуем поднять домкрат, когда масла стает недостаточно подъем прекращается и слышно подхватывание воздуха. Тогда доливаем еще. Когда домкрат будет подниматься на полную высоту можно долить еще совсем чуть-чуть. Во время опускания при отсутствии пробки отверстие в цилиндре нужно прикрывать пальцем, а то масло под напором вытечет. В общем, не стоит боятся налить лишнего, при полном опускании излишки просто вытекут (или можно даже шприцем немного высосать).
По окончании не забывает заткнуть обратно заглушку.

-------
И еще немного фото с размерами новых сальников:

Полный размер

резиновое

Полный размер

резиновое

Полный размер

капроновое

Полный размер

капроновое

Полный размер

Плунжер

www.drive2.ru

Подкатной домкрат на 2 т. ремонт и доработка — Toyota Wish, 1.8 л., 2008 года на DRIVE2

Три года назад был приобретен подкатной домкрат. Покупка была обусловлена, тем что, в один из неудачных дней, пробив колесо, вынужден был воспользоваться, ромбовидным домкратом, и все бы ничего, но остановиться вынужден был на дороге с небольшим уклоном. Вот где я все проклял. Стоило начать поднимать авто, как только колесо начинало отрываться от земли, машина начинала кренился в сторону уклона и стремилась свалиться с домкрата. Башмаки у меня были, и стояли под обоими колесами, и машина не скатывалась, а именно кренилась из-за уклона, при подъеме домкратом. После того случая было принято решение о приобретении подкатного домкрата, и двух стоек подпорок.
Пользовался домкратом года 2,5 без особых проблем, и нареканий до прошлой сени. В конце ноября, было на улице около -20, поймал саморез, достал домкрат начал поднимать, а он не поднимает, т.е. попытку делает но не держит и сопливит через главный цилиндр. Пришлось воспользоваться ромбиком. Думал что масло в нем говно, так как раньше в минус его не разу не использовал. Поехал к знакомому в СТО, заменить масло в домкрате, помогло, но не надолго. Домкрат на испытания у него же и оставил, для теста. Отработал домкрат 4 подъема и снова умер. Разобрали мы его осмотрели и обнаружили две выработки на манжете главного цилиндра.
Полгода он провалялся у меня, до недавнего времени. Пока не наткнулся на запись mikrall Подкатной домкрат: причина выхода из строя
Был сильно удивлен, тем что, у разных производителей, технология сокращения срока службы домкратов одна и та же.

Полный размер

Причина порчи манжеты


Полный размер

прорези на манжете

Причина в том что, если использовать домкрат на полную высоту, то в крайнем положении масло, перетекая, по этим каналам, режет манжету, из за большого давления и маленького сечения, в один прекрасный день манжета перестает держать. Хорошо тем у кого низкое авто и не требуется подъем на полную высоту, домкрат в таком варианте прослужит дольше, гораздо дольше.

Подыскав в городе подобную манжетку по размерам, и заделал каналы холодной сваркой "Момент", на основе эпоксидки.

Полный размер

Нанес холодную сварку, предварительно тщательно обезжирив цилиндр.


Полный размер

Вот такую подобрал манжетку

Но у него было еще одно слабое место, клапан сброса давления, так же сопливил, причем практически с момента покупки. Так как домкрат был разобран полностью, все резиновые кольца были заменены.

Полный размер

два уплотнительных кольца и манжета главного цилиндра подлежащие замене.

Владельцам 2т домкратов OMBRA повезло, больше чем мне, для них есть OHT202RK Ремонтный комплект в продаже. Мне он не подходит к сожалению.

Доработки:
1 — клапан сброса давления имел следующий вид:
сделал пропил в нем, а в ручке подъема, сделал отверстие и загнул гвоздик, стало так:

Полный размер

сделал пропил посередке глубиной 7 мм


Полный размер

Просверлил отверстие в которое вставил гвоздик, в место потерявшейся шпильки в крутил саморез по металлу

2 — выбил клепку и отделил верхнюю опорную чашку от нижней, к нижней стороне нижней чаши приварил гайку. Сделал проставку, из цилиндра тормозного диска, на 5 см, отпилив от него немного, в котором просверлил точно таким же диаметром отверстие как и в чашах.

Полный размер

Вместо клепки теперь болт, с нижней части большой чаши приварена гайка.

Высоту цилиндра подбирал, на спущенном колесе, с зазором в 3 см между чашей и бортиком кузова!

Полный размер

Цилиндр

Так же в магазине спорттоваров приобрел две шайбы, и сделал из них опору между кузовом и чашей домкрата.

Полный размер

Хоккейные шайбы, малая и большая.


Полный размер

Сварганил вот такую опору под кузов из хоккейных шайб


Полный размер

Получилось как то так.

3 — под руку попалась жестяная коробочка из под чая, в которую замечательно поселились, манометр, секретка, две головки на 17 и 19, проставка с длинным болтом к ней.

Полный размер

4 — ручка подъема стала фиксироваться с боку домкрата:

Полный размер

Так стала крепиться ручка подъема домкрата.

Хочу, сшить чехол для домкрата, в котором можно будет разместить две опоры, для башмака, набор для ремонта камер и покрышек, а то все валяется как попало в нише багажника. Так же подумываю над опорной площадкой под домкрат.

Полный размер

www.drive2.ru

гидравлический домкрат не поднимает,не держит гидравлический домкрат причина, не работает гидравлический домкрат причины

Гидравлический домкрат – это самое распространенное и полезное в мире грузоподъемное устройство и неисправности гидравлического домкрата могут стать неприятной неожиданностью.

Сферы его использования настолько разнообразны, что упомянуть все из них не представляется возможным. Это обусловлено тем, что способы и цели его применения ограничиваются только Вашей изобретательностью и фантазией. В основном гидравлические домкраты используются в следующих сферах:

Для подъема-опускания легковых и грузовых автомобилей, специальной техники. Почти у каждого автовладельца есть гидравлический домкрат грузоподъемностью 2 — 3 тонны. Все автосервисы держат в своем арсенале подкатные гидравлические домкраты. Этот простой механизм с легкостью поднимет Ваш автомобиль.

При строительных работах. Вам нужно приподнять какое-то строение или здание — пожалуйста. Только обязательно необходимо учитывать максимальную грузоподъемность домкрата, которая не должна быть менее поднимаемого груза. Итак, почему не держит гидравлический домкрат?

Ремонт гидравлического домкрата подкатного 3т в случае неисправности, почему не держит гидравлический домкрат? Как восстановить гидравлический домкрат?

Не работает подкатной гидравлический домкрат причины:

Часто случается ситуация, что гидравлический домкрат не поднимает и не понятно, что делать. Если не работает гидравлический домкрат, какие могут быть причины. Попробуем разобраться с этой ситуацией.

Гидравлические подъемные устройства периодически  нуждаются в техническом обслуживании, потому в рабочий цилиндр и нужно доливать масло, которое вытекает во время эксплуатации через всевозможные уплотнения и сальники.

Некоторые признаки наличия неисправностей гидравлического домкрата:

  • Домкрат поднимает груз на нужную высоту груз, но не способен удержать его, происходит постепенное самопроизвольное опускание

Причина:  неисправность перепускного клапана домкрата или выход из строя манжет. Из-за этого не поддерживается необходимое давление.

  • Гидравлическим домкратом не удается поднять груз или он поднимает его лишь на небольшую высоту, т.е. наблюдается уменьшение рабочего хода, не работает гидравлический домкрат причины.

Причинанеисправности домкрата гидравлического: появление коррозии на штоке и на внутренней части корпуса цилиндра. А если домкратом поднимался груз, превышающий по массе максимально допустимую для данного аппарата, возможно, произошло искривление штока.

  • Домкрат не возвращается полностью в свое исходное положение после открытия стравливающего клапана.

Причина неисправности домкрата гидравлического: растянутые или потерявшие свою упругость пружины.

Гидравлический домкрат не поднимает — основные причины неисправностей гидравлического домкрата и способы их устранения:

Одной из самых распространенных причин поломки домкрата, если не работает подкатной гидравлический домкрат, может стать протекание масла. В результате происходит попадание воздуха в рабочую камеру, как следствие, подъемный механизм работает не в полную силу или перестает функционировать, это и есть ответ на вопрос, почему не держит гидравлический домкрат.

Избежать этой проблемы можно, выполняя периодически обслуживание гидравлического домкрата, заключающееся в контроле количества жидкости, и при необходимости производить ее долив в рабочий цилиндр. Уменьшение количества масла в системе может быть следствием естественной эксплуатационной убыли, а также из-за поврежденных или неисправных сальников и уплотнителей. В этом случае обычный долив жидкости проблемы не решит, необходимо будет заменить вышедшие из строя уплотнители и сальники.

Из-за недостатка в системе рабочей жидкости ее место занимает воздух – об этом можно догадаться по снизившейся эффективности работы домкрата. Избавиться от этой проблемы можно, выполнив прокачку. Но если это не помогло, то или причина неисправностей иная, или потребуется более серьезный ремонт.

Нередко причиной некорректной работы гидравлического домкрата может стать коррозия, поражающая выдвигаемые поршни (штоки или плунжеры) и внутреннюю часть корпуса. Но чтобы выяснить причину, потребуется разобрать аппарат. Для этого можно обратиться в сервисные мастерские.

Изогнутый шток тоже часто становится причиной выхода из строя домкрата, в этом случае, если предусмотрено конструктивными особенностями модели, его можно заменить на новый, а часто это означает, что домкрат ремонту не подлежит даже в условиях сервисной мастерской.

Иногда в рабочую камеру происходит попадание грязи, что тоже может причиной выхода домкрата из строя. Гидравлический домкрат не поднимает что делать? Не работает подкатной гидравлический домкрат причины?

Как восстановить гидравлический домкрат, если не держит гидравлический домкрат причина или не работает гидравлический домкрат — причины?

Как восстановить гидравлический домкрат? Это сделать можно следующим образом: удалить грязь можно при помощи промывания его керосином. Перепускной клапан домкрата тоже довольно часто может стать виновником. Перепускной клапан домкрата может иметь некоторую деформацию, или в него попала грязь, что приводит к тому, что шарик не находится плотно в седле и, следовательно, происходит вытекание жидкости. Решается эта проблема в основном радикально – заменяется перепускной клапан домкрата на новый.

Где можно осуществить ремонт гидравлического подкатного домкрата в Москве, если не работает подкатной гидравлический домкрат?

В случае неисправности гидравлического домкрата ООО «ГидроСпецТех» осуществляет ремонт гидравлического подкатного домкрата в Москве и области (подкатных, бутылочных, промышленных гидравлических домкратов) различных производителей. Ремонт трубогибов и ремонт съемников.

Ремонт гидравлического домкрата 3т своими руками

Мы постараемся ответить на вопрос: ремонт гидравлического домкрата 3т своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

У многих автолюбителей, самостоятельно ремонтирующих свой автомобиль, в гараже есть гидравлический домкрат – бутылочный или подкатного типа. Данное приспособления отличаются надежностью, простотой конструкции и высоким КПД. Как правило, для личного пользования владельцам легковых автомобилей хватает домкрата, способного поднять 2 тонны. Впрочем, нередко может возникнуть необходимость поднять, например, микроавтобус. Соответственно, наиболее оптимальный вариант – это домкрат, способный поднять 5 тонн.

Если говорить в целом, то данное устройство состоит из 3-х основных частей:
  • корпус;
  • выдвигающийся из цилиндра поршень;
  • несжимаемая жидкость.

В качестве последней в подавляющем большинстве домкратов применяется масло. Как видим, конструкция действительно достаточно простая. Однако при этом не стоит забывать, что при использовании по прямому назначению домкрат всякий раз подвергается серьезным нагрузкам, поднимая и удерживая в течение определенного времени весьма внушительный вес. Соответственно, периодически возникает необходимость в проведении профилактических и ремонтных работ. Сделать их вполне можно самостоятельно – опять-таки благодаря простоте конструкции. Если разобраться что к чему, то можно увидеть – ничего сложного здесь нет.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Наиболее частая проблема, с которой сталкиваются владельцы данных приспособлений, – это протечка масла. Конструкция гидравлических домкратов предусматривает наличие нескольких сальников и уплотнителей. Соответственно, при постоянных нагрузках они постепенно утрачивают свои первоначальные свойства. Впрочем, здесь также возможны и другие неисправности, например, попадание воздуха в цилиндр.

Если проблема заключается в утечке масла из домкрата, то придется покупать специальный ремкомплект – его без труда можно приобрести в специализированном магазине или заказать через Интернет, подобрав под конкретную модель. В данном случае нужно будет заменить определенные части домкрата, утратившие свою функциональность в силу естественного износа или механических повреждений.

Следует отметить, что в процессе такого ремонта потребуется замена масла. Соответственно, нужно заранее купить новое в требуемом количестве, а также подготовить емкость, в которую вы будете сливать старое. Слить масло из домкрата несложно – делается это путем прокачки системы. Также потребуется набор ключей – они понадобятся для разборки домкрата.

В первую очередь с устройства нужно снять поршни. Они внимательно осматриваются на наличие грязи и коррозии. Все это, конечно же, нужно будет удалить. Далее также осматриваем шток. Нередко он оказывается деформированным. Ремонту данная деталь не подлежит. Соответственно, если в ходе осмотра будет выявлена деформация, придется покупать новый шток.

Следующая деталь домкрата, которую нужно будет внимательно осмотреть – клапан, пропускающий несжимаемую жидкость. Снимаем деталь и изучаем ее на предмет наличия деформаций или грязи. Во втором случае для возвращения прежней функциональности домкрата клапан достаточно просто прочистить, тем самым вы устраните проблему, связанную с протеканием масла. При выявлении повреждений деталь нужно будет заменить. Если же внешний осмотр не выявил никаких повреждений, то достаточно просто промыть все детали в керосине, удаляя грязь и остатки старого масла. Помимо этого, нежно будет установить новые сальники и уплотнители из приобретенного ремкомплекта.

Еще одна, достаточно часто встречающаяся у гидравлических домкратов неисправность – попавшие в рабочую полость воздух или грязь. Все это негативно отображается на функциональности приспособления. Как правило, такая проблема становится следствием недостаточного объема жидкости в гидравлической системе. В большинстве случаев именно из-за этого в нее проникает воздух. Его присутствие, в свою очередь, приводит к тому, что домкрат не может справиться со своими функциями, то есть поднимать на определенную высоту автомобиль или же будет работать очень медленно.

Для того чтобы устранить такую проблему, нам нужно открыть перепускной клапан и масляный бачок. Далее несколько раз прокачиваем насос домкрата – делать это нужно достаточно быстро. Тем самым вы удаляете попавший в систему воздух, препятствующий нормальной работе домкрата. После завершения прокачки закрываем перепускной клапан и ставим на место пробку масляного бачка. Редко, но все-таки возникают ситуации, когда одна прокачка не помогает устранить проблему. В таком случае нужно будет повторить процедуру – иногда и несколько раз.

Следует отметить, что удалить воздух из системы можно и другим способом. Для этого сперва следует отвернуть запорную иглу. Далее поднимаем плунжер в верхнее положение – делается это с помощью специального винта – и снова опускаем его в первоначальное положение. Лучше всего повторить данную процедуру несколько раз, чтобы гарантировано удалить из системы воздух. Для того чтобы вас данная проблема не беспокоила в будущем, рекомендуется периодически проверять уровень масла в рабочей полости. Чем чаще вы будете это делать, тем лучше. Своевременная доливка масла поможет предотвратить появление воздуха в системе.

Если же неисправность связана с попаданием в рабочую полость грязи, то здесь нужно поступить следующим образом. Сперва снимаем головку корпуса, а затем сливаем старое масло и заливаем внутрь керосин. Далее прокачиваем механизм со снятой запорной иглой. Вот и все – осталось только лишь слить керосин, и залить в домкрат новое масло. Как видим, выполнить все перечисленные выше работы вполне реально своими руками. Здесь действительно нет ничего сложного, и главная задача – правильно разобрать, а затем собрать домкрат.

Довольно большое распространение получил домкрат. Они есть в арсенале практически каждого автолюбителя, может пригодится при проведении различной работы в мастерской. Существует несколько разновидностей подобного механизма, в данном случае уделим внимание гидравлическому. Подобный инструмент передает усилие за счет сжатия жидкости. Сложность механизма и его применение в сложных эксплуатационных условиях определяет то, что возникает необходимость в проведении ремонта. Починить гидравлическую конструкцию можно своими руками, но при этом следует учитывать все особенности подобного процесса. Рассмотрим то, как провести ремонт гидравлического домкрата и в чем могут заключаться особенности этого процесса.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Ремонт гидравлического домкрата

Конструкция гидравлического домкрата может существенно отличаться. Многие профессиональные модели могут прослужить в течение длительного периода, но все же определенные причины могут привести к возникновению серьезного дефекта.

Гидравлический домкрат подкатного типа

Неисправности гидравлического домкрата можно связать со следующими проблемами:

Многие причины неисправности подъемного механизма являются следствием неправильного применения устройства. Кроме этого, обслуживание некоторых моделей гидравлических домкратов предусматривает периодическую замену масла. Эти и многие другие моменты учитываются при рассмотрении инструкции по эксплуатации.

Ремонт гидравлического домкрата своими руками можно провести в собственной мастерской при наличии требуемых материалов и инструментов. Стоит учитывать, что некоторые варианты исполнения подъемного механизма представлены неразборными конструкциями, и выполнить ремонтные работы будет довольно сложно. Разбирать гидравлический домкрат следует с учетом особенностей его конструкции. Для этого могут потребоваться следующие инструменты:

  1. Молоток и долото.
  2. Плоскогубцы.
  3. Отвертки различным диаметром.
  4. Ножовка.
  5. Набор ключей и газовый ключ.

Необходимые инструменты для ремонта

Существует просто огромное количество разновидностей гидравлических домкратов, поэтому точно сказать, какие именно инструменты могут понадобится для выполнения работы сложно. В некоторых случаях предусматривается возможность легкого доступа к внутреннему механизму для обслуживания или ремонта, в других на разбор уйдет довольно много свободного времени.

Что касается материалов, то все зависит от того, какая именно неисправность у конструкции. очень часто выходят из строя уплотнители, которые изготавливаются из пластика или резины. С их подбором может возникнуть довольно много трудностей, так как даже небольшой зазор может привести к пропуску рабочей жидкости в верхнюю камеру (приведет к падению давления). Если рассматривать повреждение штока или стекла, то подобные неисправности решаются лишь путем замены всего элемента.

При рассмотрении того, как разобрать гидравлический домкрат, нужно уделить внимание особенностям конструкции. Усилие во всех случаях передается через масло, которое обладает низким коэффициентом сжатия. Как ранее было отмечено, для обеспечения длительной службы устройства в условии частого применения следует проводить замену масла, так как оно со временем может потерять свои эксплуатационные характеристики.

Устройство гидравлического домкрата

Устройство подкатного домкрата не существенно отличается от обычного упорного. Рабочая часть выполнена при применении схожих принципов. Стоит учитывать, что конструкция во многом зависит от того, какова грузоподъемность. Некоторые модели снабжаются резьбовым удлинителем, который позволяет изначально регулировать начальную подъемную высоту.

Гидравлический домкрат своими руками можно отремонтировать при неисправности вспомогательных элементов или основной рабочей части. В большинстве случаев проблемы возникают именно с рабочей частью. Классический вариант исполнения представлен сочетанием следующих элементов:

  1. Поршня, который имеет уплотнительные кольца. Именно на него оказывается давление жидкостью. За счет сочетания огромного количества уплотнителей из различных материалов поршень не пропускает масло даже при возникновении большого давления. Кроме этого, сама конструкция рассчитана на высокую нагрузку. Применение резиновых уплотнителей позволяет сделать элемент подвижным.
  2. Цилиндра с уплотнителями. Именно цилиндр создает рабочую полость, в которой оказывается давление на шток. Для того чтобы снизить трение при ходе подвижного элемента поверхность полируется до зеркального состояния. При изготовлении этого элемента применяются материалы, обладающие высокими коррозионными свойствами. Появление даже несущественной ржавчины приводит к тому, что подвижная часть начинает быстро изнашиваться. Снаружи цилиндр представлен чугуном, который весьма восприимчив к ударной нагрузке. Поэтому следует обходится с рассматриваемым инструментом аккуратно.
  3. Силового штока. Этот элемент связан с поршнем, приводится в движение. Именно шток воспринимает нагрузку, которая возникает между поднимаемым объектом и поршнем. При изготовлении применяется высококачественная сталь, рассчитанная на высокую нагрузку. Для продления ее срока службы поверхность проходит химическую обработку для придания коррозионной стойкости. Стоит учитывать, что при использовании гидравлического домкрата с нарушением рекомендаций по эксплуатации, связанных с допустимыми нагрузками, происходит искривление штока. Подобная неисправность встречается крайне часто.
  4. Системы пропускных каналов. Для того чтобы подать и удалить масло с рабочей камеры требуются пропускные каналы. Они имеют небольшие размеры, со временем могут засорятся.
  5. Плунжерного насоса, за счет которого обеспечивается давление. Большая часть устройств механического типа предусматривает ручное накачивание жидкости в рабочую область. Устройство плунжерного насоса характеризуется высокой надежностью, выходит из строя редко.
  6. Стравливающего клапана применяются для того, чтобы убрать жидкость из рабочей камеры. Реализован подобный элемент конструкции может быть различным образом. Как правило, это небольшой винт, при повороте которого за счет давления, оказываемого на шток, вся жидкость удаляется из рабочей камеры.
  7. Манжет и уплотнителей. Эти элементы обеспечивают изоляцию рабочей камеры и других элементов конструкции. Они также обеспечивают подвижность штока с поршнем. При изготовлении манжет и уплотнителей применяются пластичные материалы, характеризующиеся большой устойчивостью к механическому воздействию или воздействию применяемого масла. Важными показателями уплотнителей является их внешний и посадочный диаметр, а также жесткость и износостойкость. Найти подходящий вариант исполнения для замены во многих случаях достаточно сложно.
  8. Заливного отверстия для поддержания требуемого уровня масла в системе. Время от времени нужно проводить добавление масла для поддержания требуемого уровня. Как правило, при интенсивном применении гидравлического домкрата или его транспортировке в неправильном положении уровень рабочей жидкости падает. Некоторые модели устройства обладают индикатором уровня масла.

Устройство подкатного домкрата

В целом можно сказать, что конструкция довольно проста, однако она имеет много трущихся элементов. Многие производители создают разборные конструкции, когда уплотнители на штоке фиксируются за счет гайки или другого крепежного элемента. Стоит учитывать, что встречаются и неразборные варианты исполнения, ремонт которых в несколько раз усложняется.

Ремонт домкрата в большинстве случаев довольно прост при наличии необходимых расходных материалов. Стоит учитывать, что появление коррозии на поверхности может существенно усложнить поставленную задачу. Поэтому нужно приобрести специальную жидкость для снятия коррозии и окислений.

Ремонт подкатного гидравлического домкрата своими руками условно можно разделить на несколько основных этапов:

  1. Определяется суть проблемы. Если конструкция не держит давление, то велика вероятность износа уплотнителей. В случае, когда подъем происходит с затруднением, то есть вероятность деформации штока или возникновении других проблем.
  2. Проводится полный разбор конструкции. На данном этапе главное не повредить крепежные элементы. Стоит помнить о том, что во время подачи давления рабочая полость должна сдерживать его. Даже незначительный дефект может стать причиной появления течи и падения давления.
  3. Выполняется осмотр целостности основных элементов. В большинстве случаев определить причину появления проблемы можно при визуальном осмотре конструкции. К примеру, уплотнители могут иметь выемки, бороздки и другие деформации, шток небольшой изгиб, каналы низкую пропускную способность за счет накопления сажи и грязи.
  4. После определения причины появления неисправности можно провести ремонт подкатного домкрата.

В большинстве случаев отремонтировать гидравлический домкрат можно следующим образом:

  1. После разбора конструкции проводится очистка внутренней полости от различного мусора. Кроме этого, придется полностью заменить используемое масло.
  2. Уплотнители могут сниматься различным образом. Как правило, есть фиксирующий элемент, за счет которого обеспечивается неподвижность резинок во время работы устройства. Стоит учитывать последовательность расположения резинок и уплотнителей различного типа. Неправильная установка может привести к тому, что устройство не будет держать давление.

Как ранее было отмечено, искривление штока и повреждение зеркальной поверхности нельзя исправить самостоятельно. Слишком сильный износ приводит к тому, что приходится заменять весь элемент или сам подъемный механизм.

Домкрат гидравлический бутылочного типа имеет еще более простую конструкцию. Как правило, она не требует никаких регулировок. Поэтому после ее сборки можно приступить к тестированию и последующей эксплуатации при условии отсутствия проблем. Некоторые производители подъемных механизмов указывают инструкцию, как разобрать устройство и провести ремонт. Ее использование позволяет существенно упростить поставленную задачу.

Отремонтированный гидравлический домкрат первое время должен проверяться на исправности работы. Это связано с тем, что частое применение при неправильной установке уплотнителей или допущении других ошибок приведет к быстрому износу основных элементов. Поэтому следует предусматривать наличие страховки в случае подъема автомобиля или других механизмов. При правильном проведении ремонтных работ можно существенно продлить срок службы гидравлического домкрата.

Устройства поднимающие грузы на определенную высоту стали незаменимыми в наше время. Домкрат гидравлический бутылочный полезный инструмент при строительстве, а в особенности в ремонте автомобилей. Автомобилисты не представляют себе, обслуживание автомобиля без этого замечательного устройства. Если случилось так, что домкрат вышел из строя — то вам просто необходимо знать как произвести ремонт своими руками.

Как видно на рисунке домкрат гидравлический бутылочный состоит из следующих частей:

6. Резервуар хранения масла.

При создании усилия на рычаг (2) создается шток(3) создает давление в результате которого открывается клапан (5), и жидкость перетекает в рабочую камеру(7). Когда рычаг поднимается вверх запорный клапан (5) закрывается, и жидкость всасывается в полость насоса из резервуара хранения масла (6) по средствам открытия за счет давления всасывающего клапана(4). За счет перекачивания жидкости из резервуара (6) в рабочую камеру (7) происходит поднятие основного поршня (1).

В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.

Конструкция бутылочного домкрата достаточно проста, мы перекачиваем жидкость из одного резервуара в другой, и тем самым нагнетаем давление во втором, за счет чего поднимаем рабочий поршень.

Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):

  • Одноштоковый бутылочный, самый распространенный вид Рис 2.
  • Двухштоковый бутылочный Рис 3.

Еще есть деление по принципу работы насоса перекачивающего жидкость:

  • Ручной, приводится в действие давлением пользователя на рычаг
  • Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.

Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.

Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.

Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.

Мало масла в резервуаре, Шток не поднимается на заданную в технической документации высоту. Для ремонта своими руками, нам потребуется просто долить масло. Открываем крышку заливки масла, заливаем, далее прокачиваем домкрат, как это сделать изложено в конце статьи.

Протекает масло. Бывает так что масло просачивается в местах, резинок и уплотнителей, это первый признак того что нужно произвести кап ремонт, заменить все прокладки и уплотнители, осуществить промывку. Чтобы произвести ремонт домкрата гидравлического бутылочного типа самостоятельно потребуется рем комплект.

Под нагрузкой проседает. Происходит из-за воздуха внутри, одна из резинок или прокладок пропускает масло и вместо него в рабочую камеру попадает воздух, имеющий свойство сильно сжиматься под нагрузкой. Для устранения неисправности рекомендуется, произвести ремонт домкрата, поменять все прокладки и залить новое масло.

Для того чтобы произвести обслуживание бутылочного домкрата его нужно разобрать. Беспокоится о том, что вас забрызгает маслом от высокого давления не стоит. Вполне можно проделать эту операцию самому. Первым делом нужно слить масло. Слив производится через заливное отверстие, а при его отсутствии через пропускной клапан, для этого откручивается верхняя шестигранная гайка и полностью выкручивается нижний кран. Снимаем корпус проверяем его герметичность, оцениваем состояние нижнего резинового кольца. Данные части не несут нагрузки, это просто резервуар под жидкость. Дальше выкручиваем рабочий цилиндр и снимаем поршень. Все тщательно осматриваем на наличие ржавчины. В случае ее обнаружения как можно тщательней избавляемся от нее. Выкручиваем плунжер проверяем его работоспособность, осматриваем уплотнительные кольца. Внутри не должно быть железной стружки, детали не должны иметь вмятин. Уплотнители пришедшие в негодность следует заменить на новые. Не забываем тщательно промыть все клапана от грязи и различных отложений. Производим сборку, вот и все ремонт произведен.

Масло заливается через горловину с боку корпуса. Эта же горловина является уровнем. Заливаем масло, затем нужно прокачать домкрат.

  • Поднимаем шток до самого верхнего положения без нагрузки работая рычагом
  • Затем его кладут набок, заливной пробка должна оказаться сверху
  • Пробка ослабляется и производится энергичное вдавливание штока в цилиндр. Операция производится чтобы выдавить воздух из рабочей камеры.
  • Пробка закрывается, и производится 10-15 полных подъемов и опускания штока с нагрузкой 40 – 45 кг.
  • На последнем цикле следует дать повышенную нагрузку и если домкрат не держит повторить процедуру.

Без домкрата автолюбитель, без преувеличения, остаётся «как без рук». И нужен он не только для того, чтобы поменять колесо в дороге.
Хороший домкрат незаменим при некоторых видах ремонтных работ – особенно в обычном гараже, не оборудованном подъёмником. Например, при сборке подвески после ремонта, когда необходимо сделать окончательную затяжку рычагов. Совершенно ни к чему опускать авто на колёса, чтобы сайлентблоки приняли «рабочее» положение – достаточно поддомкратить рычаг, чтобы придать ему нужное положение.
Особенно удобен подкатной гидравлический домкрат – благодаря конструкции его можно устанавливать под деталь, расположенную низко, — так, что никаким другим домкратом под неё не подберёшься.
Но, как и любой другой механизм, домкрат может выйти из строя. Ремонт подкатного домкрата доступен любому, кто самостоятельно ремонтирует авто.
Расскажем лишь о том, на что в первую очередь нужно обратить внимание при ремонте подкатного домкрата своими руками.
В первую очередь рассмотрим его устройство.

Схема работы гидравлического домкрата

Профессиональные подкатные домкраты отличается размерами и грузоподъёмностью. Как правило, управление клапаном осуществляется за счёт поворота рукоятки, что очень удобно при работе.
Но принцип работы всех гидравлических домкратов одинаков, поэтому удобнее воспользоваться схемой, — ведь, несмотря на размеры и вид изделий, они имеют одни и те же причины поломок.

Подкатные домкраты отличается размерами и грузоподъёмностью. Как правило, управление клапаном осуществляется за счёт поворота рукоятки.

Усилие, создаваемое плунжером, через масло, используемое в качестве рабочей жидкости, передаётся на поршень, соединённый со штоком. Масло при этом перекачивается из передней полости цилиндра домкрата в заднюю (со стороны плунжера). Перепускной канал при этом закрыт, а впускной и нагнетательный клапаны позволяют маслу двигаться только в сторону задней полости, то есть домкрат работает как насос. При открытии перепускной иглы (она представляет собой заостренный резьбовой стержень) масло может перетекать обратно в переднюю полость по перепускному каналу. Если в этот момент домкрат находится под нагрузкой, то шток поршня утопится внутрь цилиндра.
Работоспособность домкрата обеспечивается соблюдением трёх условий:

  1. Плотным прилеганием клапанов к сёдлам.
  2. Необходимым уровнем масла.
  3. Отсутствием пузырьков воздуха в масле.

Ремонт подкатного гидравлического дамкрата своими руками

Обычно это связано или с недостатком масла в домкрате, либо с повреждением или загрязнением клапанов.
В первом случае достаточно долить масла в домкрат.
Какое масло заливать в гидравлический подкатной домкрат?
Совершенно ни к чему искать какое-то специальное масло для этого. Хотя, если вы пользуетесь домкратом круглый год, то лучше заливайте синтетическое моторное масло – всё-таки оно меньше густеет на морозе. В некоторых автосервисах, когда «заедает текучка», вообще заливают «отработку». Но так делать крайне нежелательно – отработанное масло и грязное и содержит в себе большой процент агрессивных соединений серы.

Если вы пользуетесь домкратом круглый год, то лучше заливайте синтетическое моторное – всё-таки оно меньше густеет на морозе.

Если заправленный домкрат всё же не поднимает или не держит, то без его ремонта не обойтись – скорее всего, клапаны плохо прилегают к посадочным местам. Такое может случиться, если «ослабли» пружинки клапанов, или попала грязь в каналы.
Перед ремонтом можете заранее ремкомплект для подкатного гидравлического домкрата.
Как правило, в него входят уплотнения плунжера и поршня.
Но вряд ли всё это вам пригодится – даже ежедневно используемые в автосервисах домкраты обычно лишь подтекают через уплотнения плунжера. Поэтому не торопитесь разбирать домкрат «по болтику». Достаточно извлечь плунжер и клапаны с пружинками. В зависимости от конкретной модели домкрата, клапаны могут быть установлены либо в разных «колодцах», либо в одном – последовательно (в таких случаях канал имеет сужающееся внутри сечение).

Ремонтный комплект для гидравлического домкрата

После ремонта и заливки свежего масла домкрат нужно «прокачать» — активно «поработать» плунжером чтобы удалить излишний воздух.

Домкрат — специальное устройство, с помощью которого тяжелый груз поднимается и фиксируется на необходимой высоте. Этот механизм просто незаменим при выполнении какого-либо ремонта автомобиля, например, при смене колеса.

Подкатной гидравлический домкрат.

Наиболее удобными и эффективными для работы считаются гидравлические домкраты, рабочее усилие которых достигается с помощью гидравлического масла и поршня. Сборку и ремонт такого устройства можно осуществить своими руками.

Подкатной домкрат относится к разряду гидравлических, только имеет немного другую конструкцию. На его корпус, изготовленный из металла, устанавливаются две пары колес. В находящиеся на нем отверстия монтируются механизм для подъема и гидроцилиндр, который при выдвижении в горизонтальном направлении осуществляет подъем площадки. Само устройство постепенно приподнимает автомобиль на нужную высоту, при этом оно подкатывается под него.

В движение домкрат приводится при помощи качания рычага, а опускается, поворачивая клапанный винт. Во время процесса опускания груза на винт клапана насаживается трубчатая рукоятка, а после этого перегородка входит в его паз. При вращении рукоятки вокруг своей оси, соответственно, вращается и сам винт. При этом происходит сброс давления, находящегося в рабочем цилиндре, и груз опускается на нужную высоту.

Для того чтобы домкрат служил долго необходимо следить за наличием масла в нем и за состоянием сальника и клапанов.

Существуют подкатные гидравлические домкраты, используемые в личных целях для автомобилей с весовой категорией до 3000 кг. Чаще всего такое устройство, оборудованное педалями, необходимыми для предварительного подъема, применяется в автомобильных сервисах и шиномонтажных станциях. Оно может поднимать грузы до 4000 кг, достаточно быстро выполняя работу.

Домкраты, которые поднимают груз до 20 тонн и оборудованы педалями предварительного подъема, а также раздвижной траверсой, предназначаются для того, чтобы обслуживать тяжелые машины и специальную автотехнику. Данный механизм имеет и свои недостатки, к которым можно отнести объемный размер и тяжелый вес, из-за которых затрудняется его перемещение в автомобиле. Для его работы необходима ровная горизонтальная поверхность, такая, как асфальт или бетон.

  • гаечный ключ;
  • емкость для слива масла;
  • керосин;
  • масло.

За время эксплуатации домкрата может произойти его поломка. К неисправностям данного устройства можно отнести протекание масла, заклинивание при подъеме на высоту или, наоборот, его отказ опуститься. В любом случае следует провести его ремонт.

Если причина поломки заключается в протекании масла, то для начала нужно устройство разобрать. Затем из него извлекаются поршни и проверяются на наличие коррозии. После этого вся грязь и образовавшаяся коррозия тщательно удаляются. Далее проверяется шток. В том случае, если он изогнулся и деформировался, ремонт домкрата можно считать нецелесообразным.

Принцип работы гидравлического подкатного домкрата.

Выполняя ремонт клапана, пропускающего масло, нужно открутить его и проверить, не попала ли внутрь грязь и не произошла ли его деформация. В том случае, если он подвергся механической деформации, клапан следует заменить. Если он загрязнился, то рабочая жидкость будет протекать из-за того, что шарик перестал плотно садиться в седло. Поэтому сначала в подготовленную емкость сливается старая рабочая жидкость (масло), прокачивая при этом систему с помощью рычага, поднимая и опуская его.

Затем все детали тщательным образом промываются от попавшей грязи, а также от остатков старого масла. При этом обязательно проводится замена всех манжет, а также уплотнительных прокладок. Если же грязь попала непосредственно в рабочую полость, то для ее удаления потребуется отвернуть головку корпуса.

После этого в его основание заливается керосин, и выполняется прокачка домкрата. В этом случае запорная игла должна быть выкручена. В конце керосин удаляется, а в рабочую полость заливается чистая рабочая жидкость.

Эффективность работы домкрата может снизиться по причине скопления пузырьков воздуха в его рабочей полости, которые попадают туда из-за недостатка масла.

Ремонт в этом случае выполняется следующим образом. Сначала нужно открыть пробку у масляного бачка и перепускной клапан. Затем в быстром темпе несколько раз прокачивается насос гидравлического пресса для того, чтобы воздух из рабочей полости переместился в емкость, в которой находится масло. После этого закрываются отверстие масляного бачка и перепускной клапан. Если весь процесс выполнен правильно, то домкрат начнет работать в обычном режиме. При остатке в нем воздуха все действия повторяются снова.

Если данное устройство не работает или поднимает груз очень медленно, то удалить воздух из рабочей полости можно и другим способом. Для этого запорная игла отворачивается на полтора или два оборота. Затем с помощью руки за винт поднимается плунжер, доходя до крайней верхней точки.

После этого он опускается до нижнего положения. Все действия повторяются два или три раза. Чтобы избежать возникновения данной проблемы в будущем, следует периодически осуществлять проверку уровня масла в домкрате и при необходимости добавлять в него рабочую жидкость.

Домкрат – один из важнейших инструментов в арсенале, он поможет везде: ремонт машины или техники, проведение разнообразных строительно-ремонтных работ. И если вдруг ваше устройство по каким-либо причинам вышло из строя, вам нужно узнать, как провести ремонт гидравлического домкрата своими руками!

Порадует и широкое разнообразие домкратов, каждый из которых имеет свои особенности и отличительные черты.

Как и любая техника, которая несет огромные нагрузки, устройства могут часто ломаться, а потому всегда нужно знать о том, как проводят ремонт домкрата самостоятельно. Чтобы в момент поломки быть во всеоружии!

Любой гидравлический домкрат работает от жидкости, а основными элементами домкрата являются корпус, поршень и масло. Если вы решили изучить, как самостоятельно осуществить ремонт, обязательно нужно знать, какие причины могут привести к поломкам. Прежде всего, конструкция устройства могла подвергнуться «нападению» коррозии, что приводит к ограничению при спуске механизма. Естественно, домкраты часто ломаются из-за слишком больших нагрузок, что приводит к сгибанию штоков.

Существуют и некоторые другие моменты, включая необходимость заменить масло. Однако любой ремонт проводится практически по одной схеме. И первое, что вам нужно знать – как разобрать устройство, после чего можно приступать к замене жидкости. Разборка инструмента осуществляется в следующем порядке:

  • Используя гаечные ключи, откручиваем крепежи;
  • Извлекаем клапан стравливания жидкости и поршень;
  • Проводя грамотный осмотр, проверяем качество клапана и всех прокладок – если вы заметили, что они пришли в негодность, просто меняем элементы домкрата;
  • Механизм прочищаем от мусора и других посторонних элементов, промываем цилиндр;
  • Проверяем и меняем старую резинку в случае необходимости;
  • Последний шаг – сборка инструмента в обратном порядке.

Естественно, после того, как вы соберете домкрат, его следует обязательно проверить на работоспособность! Если устройство начало работать – отлично, но не всегда с первого раза получается всё исправить. Возможно, вся проблема в масле?

Масло – движущая сила устройства, именно оно давит на поршень, устанавливая шток в нужное положение. За счет этого осуществляется возможность поднимать практически любой груз. Если масла в устройстве будет недостаточно, механизм работать не будет. Многие, кто впервые приступают к ремонту, пропускают этот момент, что в итоге приводит к проблемам с работой домкрата. Инструкция по замене масла:

Для того, чтобы заправить домкрат маслом, необходимо вначале открутить пробку и слить старую жидкость. Следующий шаг – очистка механизма с помощью промывочной жидкости, которую можно приобрести в любом строительном магазине. К слову, промыть домкрат полностью достаточно сложно, особенно новичку, ведь вам придется заливать жидкость как минимум два-три раза, после чего проводится прокачка, жидкость добавляется еще раз и снова прокачивается. Слив старого масла проводится точно также – чтобы внутри механизма не осталось и капли старой жидкости.

Емкость нужно заполнить маслом до конца, то есть пока жидкость не достигнет требуемой отметки. Домкрат при этом устанавливаем на низком положении. Для опускания штока в нижнее положение, обязательно поворачиваем винт-кран, пока он не достигнет положения “слив”. Закрутив пробку, проводим прокачку в течение пяти раз, после чего добавляем масло и закручиваем пробку еще раз. Масла в процессе очистки будет не хватать каждый раз, а потому проводить прокачку нужно до тех пор, пока “топливо” нашего домкрата не достигнет требуемого уровня, а на поверхности жидкости перестанут появляться пузырьки.

Как вы убедились, ремонт домкратов своими руками – работа достаточно простая. Однако, конечно, не хочется доводить до ремонтных работ, ведь это требует и времени, и сил на осуществление. Именно потому мы составили для вас подборку рекомендаций от специалистов. Если вы будете соблюдать их, то эксплуатация вашего домкрата станет намного проще, да и ремонт можно «отодвинуть» подальше.

  • Чтобы работы по смене масла прошли качественно и правильно, обязательно нужно снять любые нагрузки, а само устройство можно начать эксплуатировать только после того, как вы полностью закончите все работы и соберете домкрат;
  • Заменять «топливо» желательно дважды в год, а если вы используете домкрат постоянно, то – минимум раз в месяц нужно осуществлять эти работы, при этом нужно обязательно промывать весь механизм каждый раз;
  • Масло можно подобрать любое, однако если собираетесь использовать устройство в зимнее время года, обязательно применяйте синтетический раствор. Это позволит механизму всегда быть в «полной боевой готовности» к работе;
  • Независимо от того, какое время года на улице, будет лучше, если инструмент вы сможете хранить в сухом и теплом месте, в обратном случае масло может просто замерзнуть;
  • Если необходимо проводить работы в зимнее время года, помните, что слишком долгая работа на морозе может привести к поломке устройства, а потому эксплуатация домкрата возможна в самых крайних случаях и в течение короткого времени.

Если вы будете работать такими методами, то сможете существенно продлить срок службы домкрата. А дорогостоящий ремонт, который может обойтись вам в значительную сумму, можно «отложить» на неопределенный срок, что не может не радовать!

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 5 проголосовавших: 3

Самые распространенные проблемы с гидравлическими домкратами

Гидравлические домкраты упрощают перемещение больших или тяжелых предметов. Гидравлическая система домкрата умножает усилия рабочего, позволяя одному человеку успешно поднимать и маневрировать тяжелыми грузами с небольшими физическими нагрузками. Домкраты также используются для подвешивания тяжелых предметов в воздухе, чтобы обеспечить доступ для обслуживания с минимальными усилиями со стороны оператора. Несмотря на то, что они сконструированы таким образом, чтобы быть прочными, гидравлические домкраты могут получить повреждения в результате интенсивного использования, неправильного обслуживания, воздействия факторов окружающей среды и других факторов, снижающих их работоспособность.Регулярный ремонт и / или техническое обслуживание гидравлического домкрата снижает ущерб, вызванный этими проблемами, за счет раннего выявления признаков повреждения и быстрого исправления любых проблем. Это особенно важно для старых домкратов, которые эксплуатируются много лет.

Признаки необходимости ремонта гидравлического домкрата

Независимо от типа домкрата или области применения, есть некоторые проблемы, которые являются общими для этой категории инструментов. Проблемы с обслуживанием могут поставить под угрозу способность домкрата работать эффективно и отрицательно сказаться на безопасности оператора.Если на вашем оборудовании есть эти признаки, важно сразу же согласовать ремонт домкрата. Домкрат

не полностью выдвигается или срабатывает медленно. Гидравлические домкраты

создают движение в зависимости от давления жидкости. Когда поток нарушен, это может вызвать проблемы с подъемными механизмами.

Скрипящие или поврежденные колеса

Сильный шум, исходящий от ваших колес, может означать, что пришло время заменить эти детали. Часто применение тяжелого масла обеспечивает достаточно смазки, чтобы продлить срок службы металлических опорных конструкций.

Поврежденная рама

Без структурной звуковой рамы все ваше устройство может буквально развалиться под большой нагрузкой. Этот тип повреждений обычно не подлежит ремонту и требует покупки нового гидравлического домкрата.

Пенистое или молочное масло

Обесцвеченное или пенистое масло означает, что в систему попала вода. Если быстро не исправить это состояние, это вызовет необратимую внутреннюю коррозию.

Рукоятка откидывается назад

Немедленно прекратите использование гидравлического домкрата, если рукоятка отскакивает вверх после хода вниз.Это состояние чрезвычайно опасно для операторов. К счастью, специалист по ремонту может восстановить работоспособность устройства.

Утечки

В зависимости от того, какая жидкость протекает из вашего устройства, этот знак может указывать на ряд потенциальных проблем. Чтобы разобраться в проблеме, необходимо тщательное обследование агрегата.

Гидравлические цилиндры не поднимаются

Когда цилиндры не реагируют должным образом, это обычно указывает на нехватку гидравлической жидкости. Просто добавьте еще жидкости, поверните домкрат в положение разблокировки, несколько раз откачайте, чтобы выпустить захваченный воздух, а затем снова наполните резервуар.После замены уплотнения устройство должно работать нормально.

Предохранительные клапаны срабатывания домкрата при перегрузке

Если груз слишком тяжелый, сработают предохранительные клапаны домкрата, что приведет к прекращению подъема домкрата. Обратитесь к руководству пользователя, чтобы определить предохранительный клапан, и следуйте инструкциям по его сбросу.

Профессиональное руководство от экспертов в области гидравлики

Гидравлические домкраты являются неотъемлемой частью многих промышленных и коммерческих операций. Эти устройства позволяют просто и эффективно перемещать массивные изделия и компоненты, от складов до производственных цехов.Однако гидравлические домкраты не являются прочными. Как и для всего оборудования, внимательное обслуживание и своевременный ремонт являются ключом к продлению срока службы устройства. Многие обычные ремонтные работы гидравлических домкратов могут выполняться новичками или людьми с небольшими механическими навыками. Однако для правильного исправления многих проблем поможет профессиональный вклад. Metro Hydraulic Jack Co. предоставляет услуги по ремонту гидравлических домкратов, которые поддержат вашу коммерческую или промышленную деятельность. Наша ремонтная мастерская и испытательный центр полностью оборудованы для оценки, обслуживания и ремонта вашего гидравлического напольного домкрата.Свяжитесь с нами, чтобы узнать, как наши услуги по ремонту гидравлических домкратов могут помочь увеличить вашу прибыль.

Восстановление гидравлического напольного домкрата: 19 шагов (с иллюстрациями)

Мой домкрат сразу заработал, как и должен. Настоящее испытание - поднять с помощью домкрата что-нибудь тяжелое. Я оставил домкрат в таком положении на несколько минут. Насколько я мог видеть, она не просочилась. Теперь я могу использовать молоток, чтобы забить металлические заглушки в отверстия для предохранительного клапана перегрузки и для обратных клапанов. Я проверю уровень жидкости еще раз после того, как воспользуюсь домкратом несколько раз.Я также буду следить за признаками утечки. Также рекомендуется смазывать маслом или консистентной смазкой все движущиеся части домкрата сейчас и регулярно в будущем.

Поиск и устранение неисправностей - Что делать, если вы восстановили домкрат, но он по-прежнему не работает под нагрузкой? Убедитесь, что уровень масла правильный. Вот инструкции по правильному заполнению напольного домкрата. Домкрат может быть заблокирован воздухом. На этом сайте говорится, что в этом случае нужно открыть выпускной клапан и быстро накачать ручку 10-15 раз. Вот ссылка на документ по поиску неисправностей гидравлических систем, типа домкрата.При необходимости убедитесь, что все шары обратного клапана установлены правильно. Проверить на утечки.

Выводы - Я не обнаружил никаких явно поврежденных уплотнений в моем домкрате, кроме трещин в уплотнительном кольце на части выпускного клапана, но это была некритическая часть. Я нашел грязь в масле. Я полагаю, что уплотнения были просто старыми и менее эффективными. Приятно видеть, что мой домкрат снова работает, тем более, что когда-то он принадлежал моему отцу. Восстановить гидравлический напольный домкрат было намного сложнее, и это было намного сложнее, чем я ожидал, исходя из информации, которую я собрал до начала.Я обнаружил, что некоторые части удалить не так просто, как я ожидал от видео и других справочных материалов, на которые я ссылался ранее в этом руководстве, и мне пришлось создать несколько специальных инструментов. Сначала мне пришлось развить их в уме. Затем мне пришлось спроектировать их и построить из материалов, которые у меня уже были. К счастью, у меня есть сварщик, и мне это удалось без особых трудностей.

Я легко могу понять, почему многие предлагают человеку просто купить дешевый домкрат и заменить его другим, когда он выйдет из строя.Мне трудно это делать, независимо от того, насколько это может иметь финансовый смысл. Это кажется пустой тратой хорошего инструмента, содержащего множество тщательно обработанных деталей. Импортный напольный домкрат, сопоставимый по мощности с моими списками, примерно в два раза дороже купленного мной комплекта запчастей, а иногда даже меньше, чем вдвое дороже самого комплекта запчастей. Я не знаю, прослужит ли мой домкрат Fleet дольше, чем домкрат импортного производства.

Зная все, что я знаю сейчас, я мог бы предложить промывать старое масло домкрата каждые десять лет и заменять его свежей чистой жидкостью.Даже в этом случае я не уверен, что слив старой жидкости и заправив домкрат новой жидкостью, я бы удалил всю грязь, которую я нашел. Некоторые из них были в местах, где, казалось, скапливалось грязное масло. Масло в резервуаре всегда было прозрачным и чистым. Тем не менее, неопреновые уплотнения, используемые в гидравлических домкратах, затвердевают или трескаются и не смогут должным образом герметизировать вовремя.

Владение и использование гидравлического домкрата часто необходимо. Но со временем это требует затрат. Эти расходы означают возможный ремонт или замену домкрата.Если вы решите отремонтировать домкрат, у вас есть возможность сделать это самостоятельно или отнести в магазин. Если вы решите сделать это самостоятельно, вы многому научитесь, но это может потребовать от вас больше времени и оказаться сложнее, чем вы ожидали. Если вы отнесете его в магазин, вам потребуются денежные затраты, которые, вероятно, будут намного больше, чем стоимость нового импортного домкрата.

Несколько раз я боялся, что испортил жизненно важную часть своего домкрата или собирался сделать это просто потому, что у меня не было знаний и опыта, связанных с восстановлением напольного домкрата.Я надеюсь, что эта инструкция поможет другим, кто желает сделать это, с уверенностью и без некоторых близких неудач, с которыми я столкнулся, отремонтировать гидравлический домкрат. Я хотел бы, чтобы кто-нибудь опубликовал это до того, как я начал восстанавливать свой домкрат. Это сэкономило бы мне время и сэкономило бы время.

Общие повреждения и простой ремонт вашего гидравлического домкрата - Abestis Blog

Гидравлические домкраты прочные и достаточно внушительные, чтобы поднять вашу поездку. Черт возьми, этот маленький, почти неуязвимый инструмент может даже приостановить вашу скромную обитель с помощью всего лишь пары шатунов.Но, как и все остальное, эти прочные инструменты по-прежнему подвержены повреждениям, какими бы неприступными они ни были. Как было сказано недавно, он «близок» к неуязвимости. Следовательно, у него все еще есть свои слабые места, особенно если ваш домкрат служит вам более десяти лет или около того. Итак, чтобы помочь вам в работе, вот несколько общих повреждений, которые, скорее всего, будут встречаться в большинстве гидравлических домкратов. с некоторыми быстрыми исправлениями для его восстановления.

Ущерб: Баран не поднимет

Диагноз: Недостаточно масла в резервуаре.Это одна из частых проблем, с которыми мы сталкиваемся при возникновении проблем с сервисным домкратом. Из-за этого в домкрате скапливается воздух, не позволяя поднять гидроцилиндр.

Отремонтируйте его: Проверьте гидравлическую жидкость, если она все еще выровнена. Прежде всего необходимо заполнить резервуар домкрата гидравлическим маслом. Если его необходимо слить для замены, вы можете это сделать. НИКОГДА не используйте разные типы масла, такие как тормозная жидкость или моторное масло, так как это может в значительной степени повредить внутренние компоненты вашего домкрата.Во-первых, эти инструменты требуют определенного уровня вязкости, чтобы домкрат мог нормально работать. Другое дело, что тормозные жидкости и моторные масла содержат определенные химические вещества и обладают высоким уровнем кислотности, которые могут привести к разрыву, разбуханию или ухудшению качества уплотнений.

После этого поверните домкрат в положение RELEASE и несколько раз откачайте его, чтобы удалить скопившийся воздух. Наполните резервуар, пока он не станет полным, затем закройте крышку. Вытрите излишки масла и проверьте его. Подробные инструкции по замене гидравлического масла для напольных и баллонных домкратов см. В этом видео.

Ущерб: утечка масла

Диагноз: Повреждения в диапазоне от смещенных или изношенных уплотнительных колец и уплотнений - внутри и / или снаружи. Это происходит из-за чрезмерного использования, использования моторного масла и / или тормозной жидкости в качестве замены или просто необходимости в замене.

Отремонтируйте: Если вы не замечаете никаких признаков утечки, то, вероятно, это поврежденное уплотнение изнутри. При этом, похоже, вам понадобится много времени (и набор инструментов), чтобы это исправить.Возможно, вы этого не замечаете, поэтому наверняка утечки внутри. Что вам нужно сделать, так это разобрать домкрат на части, чтобы заменить уплотнительные кольца, шток, гайку, неопрен и другие уплотнения, а также крепеж и другие уплотнения. Это довольно много, учитывая конструкцию домкрата, но все же достижимо. Если вам нужна помощь специалиста по домкрату относительно того, как вы собираетесь разработать стратегию демонтажа подъемника. Вам также понадобится помощь некоторых сверхмощных инструментов для разборки и повторной сборки, таких как тиски, магазинный пресс, отвертки и плоскогубцы, чтобы назвать несколько.

Следующее, что нужно сделать, это проверить уплотнения и компоненты домкрата на наличие царапин, разрывов, порезов и изношенных поверхностей. Замените эти уплотнения новым комплектом.

Повреждение: Случайно повернут предохранительный клапан

Диагноз: Это распространенная проблема, особенно для новичков, которые не понимают, где находится маслозаливной патрубок, несмотря на предупреждение с надписью «Не открывать».

Отремонтируйте его: Если это произойдет, лучше обратиться к руководству пользователя или еще лучше, сейчас самое время обратиться за помощью к производителю / эксперту гидравлического домкрата.

Напомню, что назначение предохранительного / предохранительного клапана состоит в том, что в случае, если ваш домкрат достигает предела PSI, гидравлический домкрат перестает подниматься. После того, как вы повернули его независимо от направления, он быстро изменит натяжение пружины, соединенной с домкратом, что приведет к изменению порога давления. В результате изменится внешний вид и функциональность гидравлического подъемника.

Домкрат сервисный Zinko ZSJ-15A3

Гидравлические домкраты - это лишь некоторые из инструментов, которые обычно не требуют особого обслуживания.При правильном использовании и хранении оно может быть таким же жестким, как старое дерево. Однако он также может быть слабым и бесполезным барахлом, если практикуется постоянное игнорирование полной осторожности, что может привести к кропотливым исправлениям и неожиданным расходам на ремонт.

Связанные

Комплекты уплотнений - Omega | Запчасти для напольного домкрата Lazzar

1.) Деталь № F255
Напольный домкрат 2 тонны
ТОЛЬКО Уплотнения поршня насоса
Комплект № F255-RK
Щелкните здесь, чтобы просмотреть комплекты уплотнений
2.) Поз. № G595
Подъемный домкрат 2-1 / 2 или 3-1 / 2 тонны
Комплект гидравлического ремонтного уплотнения
Комплект № 50145-RK
Щелкните здесь, чтобы просмотреть комплекты уплотнений
3.) Деталь № G620
Алюминиевый напольный домкрат 2 тонны
Комплект гидравлического ремонтного уплотнения
Комплект № 50239-RK - OEM-комплект № G62000-0000, G62-0-0000-000
Щелкните здесь, чтобы просмотреть комплекты уплотнений
4.) Деталь # G694
Напольный домкрат 4 тонны
Комплект гидравлического ремонтного уплотнения
Комплект # G73504-0000
Щелкните здесь, чтобы просмотреть комплекты уплотнений
5.) Деталь № G713, серия № Roush
Подъемник напольный 1-1 / 2 тонны (Roush)
Комплект гидравлического ремонтного уплотнения
Комплект № G713-RK
Щелкните здесь, чтобы просмотреть комплекты уплотнений
6.) Деталь № G738, серия № Roush
Подъемный домкрат 3-1 / 2 тонны (Roush)
Комплект гидравлического ремонтного уплотнения
Комплект № G738-RK
Щелкните здесь, чтобы просмотреть комплекты уплотнений
7.) Деталь № 07259
Напольный домкрат с ножной педалью, 3 тонны
Комплект гидравлического ремонтного уплотнения
Комплект № QG93M00-K00 - Комплект OEM № G93M00-0000, 21030-14
Щелкните здесь, чтобы просмотреть комплекты уплотнений
8.) Деталь # 10020
Домкрат для бутылок 2 тонны
Комплект гидравлического ремонтного уплотнения
Комплект # 10020
Щелкните здесь, чтобы просмотреть комплекты уплотнений
9.) Деталь № 10040
Домкрат для бутылок 4 тонны (Производство Тайваня)
Комплект гидравлического ремонтного уплотнения
Комплект № 10040-RK
Щелкните здесь, чтобы просмотреть комплекты уплотнений
10.) Товар # 10060
Домкрат для бутылок 6 тонн
Комплект гидравлического ремонтного уплотнения
Комплект # SQ0006A-K00 - OEM-комплект # B20607-RL, B20607-0001
Щелкните здесь, чтобы просмотреть комплекты уплотнений
11.) Деталь № 10080
Домкрат для бутылок 8 тонн (Производство Тайваня)
Комплект гидравлического ремонтного уплотнения
Комплект № 264-3-9901-106 - OEM-комплект № PT10080-34
Щелкните здесь, чтобы просмотреть комплекты уплотнений
12.) Товар # 10120
Линейный домкрат для бутылок 12 тонн
Комплект гидравлического ремонтного уплотнения
Комплект # B12A0S-035
Щелкните здесь, чтобы просмотреть комплекты уплотнений
13.) Деталь № 10125
Домкрат для бутылок 12 тонн
Комплект гидравлического ремонтного уплотнения
Комплект № 187-3-9905-102
Щелкните здесь, чтобы просмотреть комплекты уплотнений
14.Товар # 10128
Коротышка для проходного цилиндра для бутылок 12 тонн
Комплект гидравлического ремонтного уплотнения
Комплект # B12ASS-034
Щелкните здесь, чтобы просмотреть комплекты уплотнений
15.) Деталь № 10129
Домкрат для бутылок Shorty, 12 тонн
Комплект гидравлического ремонтного уплотнения
Комплект № 187-3-9905-102
Щелкните здесь, чтобы просмотреть комплекты уплотнений
16.) Товар # 10200
Проточный домкрат для бутылок 20 тонн
Комплект гидравлического ремонтного уплотнения
Комплект # B20A0S-036
Щелкните здесь, чтобы просмотреть комплекты уплотнений
17.) Деталь № 10203
Гидравлический домкрат с высоким подъемом, 20 тонн
Ремонтный комплект гидравлического уплотнения
Комплект № B20HFS-035 - Комплект OEM № B20-0-0S03
Щелкните здесь, чтобы просмотреть комплекты уплотнений
18.) Деталь № 10205, серия № Сделано в Тайване
Домкрат для бутылок 20 тонн
Комплект гидравлического ремонтного уплотнения
Комплект № 223-3-9905-105
Щелкните здесь, чтобы просмотреть комплекты уплотнений
19.) Товар # 10208
Коротышка линейного домкрата для бутылок 20 тонн
Комплект гидравлического ремонтного уплотнения
Комплект № B20ASS-034
Щелкните здесь, чтобы просмотреть комплекты уплотнений
20.) Товар # 10300
Домкрат для бутылок 30 тонн
Комплект гидравлического ремонтного уплотнения
Комплект # A3007S-041 - OEM-комплект # B3000S-034
Щелкните здесь, чтобы просмотреть комплекты уплотнений
21.) Деталь № 10300
Домкрат для бутылок 30 тонн
Комплект гидравлического ремонтного уплотнения
Комплект № 238-3-9905-108
Щелкните здесь, чтобы просмотреть комплекты уплотнений
22.) Деталь № 10500
Боковой насос домкрата для бутылок 50 тонн
Комплект гидравлического ремонтного уплотнения
Комплект № 248-3-9900-106 - Комплект OEM № 248-3-9905-106
Щелкните здесь, чтобы просмотреть комплекты уплотнений
23.) Деталь № 13060
Опорный домкрат 3 тонны
Комплект гидравлического ремонтного уплотнения
Комплект № 136-3-9906-107
Щелкните здесь, чтобы просмотреть комплекты уплотнений
24.) Товар # 13120
Домкрат с носком, 6 тонн
Комплект гидравлического ремонтного уплотнения
Комплект # 186-3-9906-107
Щелкните здесь, чтобы просмотреть комплекты уплотнений
25.) Изделие № 13200
Опорный домкрат 10 тонн
Комплект гидравлического ремонтного уплотнения
Комплект № 226-3-9906-108
Щелкните здесь, чтобы просмотреть комплекты уплотнений
26.) Деталь # 16123
Домкрат для бутылок 12 тонн
Комплект гидравлического ремонтного уплотнения
Комплект # B71208-B002
Щелкните здесь, чтобы просмотреть комплекты уплотнений
27.) Деталь № 16203
Домкрат для бутылок 20 тонн
Комплект гидравлического ремонтного уплотнения
Комплект № B72008-B001
Щелкните здесь, чтобы просмотреть комплекты уплотнений
28.) Деталь № 18122
Гидравлический домкрат для баллонов с пневматическим приводом, 12 тонн (производство Тайвань) (сварной резервуар)
Ремонтный комплект гидравлического уплотнения
Комплект № A12-3-9906-104
Щелкните здесь, чтобы просмотреть комплекты уплотнений
29.) Деталь № 18122
Гидравлический домкрат для баллонов с пневматическим приводом, 12 тонн (производство Тайвань) (несварной резервуар)
Ремонтный комплект гидравлического уплотнения
Комплект № 244962 - OEM-комплект № A24-3-9909- 102, RS2300SK
Щелкните здесь, чтобы просмотреть комплекты уплотнений
30.) Деталь № 18122
Пневматический гидравлический домкрат для баллонов 12 тонн (производство Тайвань)
ТОЛЬКО комплект уплотнений для пневмодвигателя
Комплект № A27-3-9903-101 - OEM-комплект № 246071, 8730-01001
Щелкните здесь, чтобы просмотреть комплекты уплотнений
31.) Деталь № 18125
Пневматический / гидравлический домкрат для баллонов 12 тонн
Ремонтный комплект гидравлического уплотнения
Комплект № SQ0012B-K00 - OEM-комплект № A24060-0000
Щелкните здесь, чтобы просмотреть комплекты уплотнений
32.) Деталь № 18125
Пневматический / гидравлический домкрат для баллонов 12 тонн
ТОЛЬКО комплект уплотнений для ремонта пневмодвигателя
Комплект № G250--K04 - OEM-комплект № A27010-0000
Щелкните здесь, чтобы просмотреть комплекты уплотнений
33.) Деталь № 18201
Пневматический / ручной домкрат для баллонов 20 тонн
Комплект гидравлического ремонтного уплотнения
Комплект № A20-3-9909-104
Щелкните здесь, чтобы просмотреть комплекты уплотнений
34.) Изделие № 18202, серия № Сделано в Тайване
Пневматический / ручной домкрат для бутылок 20 тонн
Комплект гидравлического ремонтного уплотнения
Комплект № A19-3-9906-103
Щелкните здесь, чтобы просмотреть комплекты уплотнений
35.) Изделие № 18202, № серии Сделано в Тайване СТАРАЯ версия
Пневматический / ручной домкрат для бутылок 20 тонн
Комплект гидравлического ремонтного уплотнения
Комплект № A20-3-9909-104
Щелкните здесь, чтобы просмотреть комплекты уплотнений
36.) Изделие № 18202, серийный № Сделано в Тайване. Старая версия.
Пневматический / ручной домкрат для бутылок 20 тонн ТОЛЬКО
Ремонтный комплект уплотнения пневмодвигателя
Комплект № A27-3-9903-101 - OEM-комплект № 246071, 8730-01001
Щелкните здесь, чтобы просмотреть комплекты уплотнений
37.) Изделие № 18202, № серии Сделано в Тайване
Пневматический / ручной домкрат для баллонов 20 тонн
ТОЛЬКО комплект уплотнений для ремонта пневматического двигателя
Комплект № A27-3-9903-101 - OEM-комплект № 246071, 8730 -01001
Щелкните здесь, чтобы просмотреть комплекты уплотнений
38.) Деталь № 18205
Пневматический / ручной домкрат для бутылок 20 тонн
Комплект гидравлического ремонтного уплотнения
Комплект № B2000S-034 - OEM-комплект № A20060-0000, B22007-0000, B22007-RL, SQ0020A-K00, RS2320ASK
Щелкните здесь, чтобы просмотреть комплекты уплотнений
39.) Деталь № 18205
Пневматический / ручной домкрат для баллонов 20 тонн
Ремонтный комплект уплотнения пневмодвигателя ТОЛЬКО
Комплект № G250--K04 - Комплект OEM № A27010-0000, RSAMSK
Щелкните здесь, чтобы просмотреть комплекты уплотнений
40.) Деталь № 18209
Низкопрофильный пневмогидравлический домкрат для баллонов 20 тонн
Комплект гидравлического ремонтного уплотнения
Комплект № A1906S-047
Щелкните здесь, чтобы просмотреть комплекты уплотнений
41.) Деталь № 18209
Низкопрофильный пневмогидравлический домкрат для баллонов 20 тонн
ТОЛЬКО комплект уплотнений для ремонта пневмодвигателя
Комплект № G250--K04 - OEM-комплект № A27010-0000, RSAMSK
Щелкните здесь, чтобы просмотреть комплекты уплотнений
42.) Деталь № 18302
Домкрат для бутылок 30 тонн
Комплект гидравлического ремонтного уплотнения
Комплект № 238-3-9905-108
Щелкните здесь, чтобы просмотреть комплекты уплотнений
43.) Деталь № 18502
Пневматический домкрат для бутылок 50 тонн
Комплект гидравлического ремонтного уплотнения
Комплект № A50-3-9905-100
Щелкните здесь, чтобы просмотреть комплекты уплотнений
44.) Деталь № 18502
Пневматический домкрат для баллонов 50 тонн
ТОЛЬКО комплект уплотнений для ремонта пневмодвигателя
Комплект № G250--K04 - OEM-комплект № A27010-0000, RSAMSK
Щелкните здесь, чтобы просмотреть комплекты уплотнений
45.) Деталь № 18992
Пневматический домкрат для баллонов 100 тонн
Комплект гидравлического ремонтного уплотнения
Комплект № A99-3-9905-105
Щелкните здесь, чтобы просмотреть комплекты уплотнений
46.) Деталь № 18992
Пневматический домкрат для баллонов 100 тонн
ТОЛЬКО комплект уплотнений для ремонта пневмодвигателя
Комплект № G250--K04 - OEM-комплект № A27010-0000, RSAMSK
Щелкните здесь, чтобы просмотреть комплекты уплотнений
47.) Деталь # 21020
Напольный домкрат 2 тонны
Комплект гидравлического ремонтного уплотнения
Комплект № G8901S-100 - OEM-комплект № G89-0-1S10-0, G8901S100
Щелкните здесь, чтобы просмотреть комплекты уплотнений
48.) Деталь # 21022
Напольный домкрат 2 тонны
Комплект гидравлических ремонтных уплотнений
Комплект # 21022-018
Щелкните здесь, чтобы просмотреть комплекты уплотнений
49.) Деталь № 21025
Гидравлический напольный домкрат 2-1 / 2 тонны
Комплект гидравлического ремонтного уплотнения
Комплект № G48903-0000
Щелкните здесь, чтобы просмотреть комплекты уплотнений
50.) Деталь # 21030
Напольный домкрат с ножной педалью, 3 тонны
Комплект гидравлического ремонтного уплотнения
Комплект № QG93M00-K00 - OEM-комплект № G93M00-0000
Щелкните здесь, чтобы просмотреть комплекты уплотнений

% PDF-1.4 % 107 0 obj> эндобдж xref 107 75 0000000016 00000 н. 0000001893 00000 н. 0000002380 00000 н. 0000002578 00000 н. 0000002635 00000 н. 0000002680 00000 н. 0000002708 00000 н. 0000002752 00000 н. 0000002780 00000 н. 0000002824 00000 н. 0000002890 00000 н. 0000002913 00000 н. 0000002941 00000 н. 0000002969 00000 н. 0000003035 00000 н. 0000003059 00000 н. 0000003087 00000 н. 0000003115 00000 н. 0000003181 00000 п. 0000003206 00000 н. 0000003234 00000 н. 0000003262 00000 н. 0000003724 00000 н. 0000004693 00000 н. 0000130064 00000 н. 0000165627 00000 н. 0000234103 00000 п. 0000293623 00000 н. 0000368621 00000 н. 0000457106 00000 н. 0000522019 00000 н. 0000522428 00000 н. 0000522455 00000 н. 0000523563 00000 н. 0000523589 00000 н. 0000523613 00000 н. 0000525599 00000 н. 0000525625 00000 н. 0000525650 00000 н. 0000528231 00000 п. 0000528257 00000 н. 0000528282 00000 н. 0000530231 00000 п. 0000530257 00000 н. 0000530282 00000 н. 0000532388 00000 н. 0000532414 00000 н. 0000532439 00000 н. 0000532465 00000 н. 0000532513 00000 н. 0000532621 00000 н. 0000533824 00000 н. 0000534026 00000 н. 00005 00000 н. 00005 00000 н. 00005
00000 н. 00005 00000 н. 00005
00000 н. 00005 00000 п. 00005 00000 н. 00005

00000 н. 00005

00000 н. 00005 00000 н. 0000590873 00000 н. 0000590894 00000 н. 0000590915 00000 н. 0000590936 00000 н. 0000592019 00000 н. 0000593094 00000 н. 0000593361 00000 н. 0000612567 00000 н. 0000612593 00000 н. 0000612855 00000 н. 0000634630 00000 н. 0000002014 00000 н. трейлер] >> startxref 0 %% EOF 108 0 объект > эндобдж 181 0 obj> поток '5 & @ fAuY'; gez * H: dPS_CRaN] j'd (¼%.nc V1oGHy \ 0 {\ o, zhryR>) ˿ | 3p! ޮ + fs ', \ 0r w} ْ YV:' CLo #_ "KZ'hY% bnH & iOg [@g 迶 y..R_8ZxK ;, конечный поток эндобдж 109 0 объект / U / P -60 / V 1 / R 2 / Длина 40 >> эндобдж 110 0 объект >>>>> эндобдж 111 0 объект > эндобдж 112 0 объект [160 0 R] эндобдж 113 0 объект > эндобдж 114 0 объект [160 0 R] эндобдж 115 0 объект [116 0 120 0 R 124 0 R] эндобдж 116 0 объект > эндобдж 117 0 объект /Вид эндобдж 118 0 объект [117 0 R] эндобдж 119 0 объект [160 0 R] эндобдж 120 0 объект > эндобдж 121 0 объект /Распечатать эндобдж 122 0 объект [121 0 R] эндобдж 123 0 объект [160 0 R] эндобдж 124 0 объект > эндобдж 125 0 объект / Экспорт эндобдж 126 0 объект [125 0 R] эндобдж 127 0 объект [160 0 R] эндобдж 128 0 объект > / XObject> / ExtGState> / Z_GS11 >>>>> / Contents 129 0 R / CropBox [0.닆 RJ2J

Гидравлический домкрат для наполнения и выпуска клапана «Ремонт»

Домкрат, изображенный ниже, был придорожной находкой.

Оказалось, что он в довольно хорошем состоянии - никаких признаков жестокого обращения или даже того, что когда-либо им пользовались. Его плунжер немного приподнимется, но не выдержит никакой нагрузки. Я отложил его в сторону, и он месяцами томился на полке, пока я, наконец, не купил бутылку масла в Canadian Tire. Я подумал, что даже если он полон, как только я начну изучать его работу, он, скорее всего, потеряет немного масла, поэтому нет смысла действовать без масла под рукой.

Когда я вернулся к домкрату, его таран больше не поднимался.

- - -


У всех этих разъемов есть заливная пробка где-то сбоку от рубашки резервуара. Вот это крупный план.

Это просто упругая заглушка, которую можно вытащить отверткой. Вот опять домкрат со снятой пробкой и масло, которое я купил для него. Домкрат кажется совершенно пустым. Они должны быть заполнены до дна заливной горловины.

На бутылке с маслом обратите внимание на красную полосу примерно посередине, где написано «ISO AW32» [1] .Кажется, что "ISO AW32" является ключевой спецификацией масла для гидравлических домкратов. Какой бы бренд вы ни приобрели, где бы вы его ни приобрели, если он соответствует стандарту ISO AW32, это то, что вам нужно.

Мне показалось, что это может стать беспорядком, поэтому я устроил заливку сливного поддона для замены масла. Единственная воронка, которая была у меня почти достаточно маленькой, - это воронка для горючего для лагеря Coleman. Для этого я вынул фильтрующий элемент из воронки.

Это почти сработало. Но выпускной патрубок воронки оказался слишком плотно прилегающим к заливному отверстию, поэтому выпускной патрубок не мог выпускать воздух [2] .Я решил это с помощью тонкостенной латунной трубки диаметром 1/4 дюйма длиной один дюйм. Трубка хорошо подходила к концу носика.

Я наполнил домкрат полностью, затем поставил его в вертикальное положение и пустил излишки. Я попробовал домкрат и вернулся к тому месту, с которого начал - подъемник поднимался, но не выдерживал нагрузки.

Я попробовал процедуру, известную как «заливка» [3] . Чтобы «заправить» домкрат, вы закрываете выпускной клапан, вручную поднимаете гидроцилиндр на полную высоту, открываете выпускной клапан и толкаете гидроцилиндр обратно вниз.Это не подействовало.

Домкрат вёл себя так, как будто его выпускной клапан не закрывается полностью. Я полностью открутил шток клапана и заглянул внутрь - контрольного шара там не было, и похоже, что он должен быть. Вот снимок штока клапана вместе с шарикоподшипником диаметром 1/4 дюйма, который я получил из моего хранилища запчастей для велосипеда.

Обратите внимание на ямку на конце штока клапана. Это довольно верный признак того, что он работал с мячом под ним за один раз.

Собрал клапан с шаром внутри и домкрат заработал.

Вот он под Ford Ranger, который ведет себя как домкрат.

Итак, по цене бутылки масла и одного шарикоподшипника из веломагазина у меня есть рабочий домкрат. Совсем неплохой исход.

- - -


Хранение домкрата

Холостой домкрат следует убирать с полностью сложенным гидроцилиндром, чтобы он был защищен от ржавчины, а его выпускной клапан был закрыт, чтобы он не протекал.

«Уплотнение» вокруг штока выпускного клапана этого домкрата является настолько эффективным, насколько это необходимо, то есть «не очень».Если его не закрыть, через выпускной клапан будет течь масло. Нет сомнений в том, почему этот домкрат оказался пустым - из-за отсутствия контрольного шара выпускного клапана масло медленно выходило за пределы краевого уплотнения.

- - -


Примечания:

[1] «ISO» означает «Международная организация по стандартизации», что имеет довольно оруэлловское звучание, вам не кажется? (И они, кажется, немного оспаривают порядок букв.) Я убежден, что «AW» означает «Всепогодный». «32» - это число вязкости по ISO.

[2] Нет ничего проще, чем кажется.

Когда носик воронки плотно прилегает к единственному отверстию сосуда, воздух внутри сосуда не может выйти, когда вливается жидкость. Жидкость заполняет носик воронки и возвращается обратно в воронку.

Некоторые воронки имеют функцию самовентиляции.

Обратите внимание на ребра на меньшей воронке слева на фотографии выше. Ребра предотвращают посадку носика в отверстие и, таким образом, обеспечивают вентиляционный путь.Гладкий носик на большей воронке будет удобно сидеть без вентиляции.

Решение состоит в том, чтобы накинуть небольшой кусок телефонного кабеля на горлышко кувшина или что-то еще, что наполняется, чтобы носик не садился.

Подойдет все, что угодно - кусочек стебля или листа растения, все, что может немного сместить носик, так что есть выход воздуха в атмосферу.

[3] Что якобы делает заливка, так это то, что она всасывает масло из резервуара через два обратных клапана и их проходы, предположительно удаляя весь воздух, который может мешать работе гидравлики.Я не уверен, что понимаю это, но это то, что якобы делает прайминг. Во всяком случае, здесь есть неплохая анимация работы домкрата.

# # #


# # #

КОМПЛЕКТОВ ДЛЯ РЕМОНТА ГИДРАВЛИЧЕСКОГО ДЖЕКА. РЕМОНТНЫЕ КОМПЛЕКТЫ

    гидравлический домкрат

  • Домкрат - это механическое устройство, используемое для подъема тяжелых грузов или приложения больших усилий. В домкратах используется винтовая резьба или гидравлический цилиндр для приложения очень высоких линейных усилий.
  • Механическое подъемное устройство, включающее внешний рычаг, к которому прикладывается сила, заставляющая небольшой внутренний поршень создавать давление жидкости, обычно масла, в камере.Давление оказывает давление на больший поршень, заставляя его двигаться вертикально вверх и поднимать пластину подшипника над ним.
  • Устройство, используемое для подъема транспортного средства с помощью гидравлического давления.
    ремонтные комплекты

  • (Ремонтный комплект) Комплект деталей, необходимых для ремонта определенного компонента (например, карбюратора, генератора, насоса, карданного шарнира и т. Д.).

Не удалось найти URL спецификации гаджета

ремкомплекты гидродомкрата - 10 тонн

10-тонный инструмент для ремонта рамы корпуса гидравлического домкрата Porta Heavy

Этот гидравлический ремонтный комплект идеально подходит для ремонта кузова и рамы грузовиков.Полный комплект содержит все тяжелое оборудование, необходимое для подъема, толкания, вытягивания, гибки, правки и разгибания.
ОСОБЕННОСТИ: Один (1) ручной гидравлический насос; Один (1) шланг домкрата; Один (1) 10-тонный гидроцилиндр; Один (1) гидроцилиндр разбрасывателя; Один (1) удлинитель на 22 дюйма; Один (1) удлинитель на 12 дюймов; Один (1) удлинитель на 8 дюймов; один (1) удлинитель на 4 дюйма; Один (1) штекерный разъем; Одно (1) плоское основание; Одна (1) ваза 90 ° V; Одна (1) клиновидная головка; Один (1) носок плунжера расширителя; Один (1) палец подъемного гидроцилиндра; Одна (1) гибкая головка; Одно (1) зубчатое седло; Корпус с высокой ударной нагрузкой EHM добавляет в свой парк новую унифицированную гидравлическую машину

Унифицированный гидравлический домкрат с 24 единицами был добавлен к обширному парку лучшего в отрасли оборудования EHM, чтобы уберечь дома в округе Галвестон, штат Техас, от опасности для будущих сезонов ураганов.

гидравлический домкрат для бункера

строительство резервуара с гладкими стенками с помощью коммерческих гидравлических домкратов Bainter

ремкомплекты гидравлического домкрата Гидравлический домкрат для бутылок Torin с чемоданом для переноски - 2 тонны Гидравлический домкрат для бутылок Torin на 2 тонны имеет стальную раму высшего качества с надежной храповой головкой и высококачественный напорный насос скольжения, что делает его незаменимым для каждого автомагазина и дома.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
