Схема бсз: Схема бесконтактной системы зажигания 2104, 2105, 2107

Содержание

Схема бесконтактной системы зажигания (БСЗ) а/м Москвич » Вот схема!


Достоинства бесконтактной системы зажигания по сравнению с классической неоспоримы, особенно системы от автомобиля ВАЗ-2108. Здесь и легкий пуск в холодное время года, и высокая энергия искры, и наличие в продаже более совершенных коммутаторов, включая микропроцессорные и многоискровые. Всех этих достоинств лишены владельцы классических автомобилей.

Конечно, ВАЗ-2105 можно оборудовать бесконтактной системой от более новых вариантов этой модели, но как быть владельцам "Москвичей" ? Датчик-распределитель от новых "жигулей" на эти машины установить практически невозможно, а попытки установки системы зажигания от "Волги" не приносят достаточного результата — все-таки коммутаторы "Волг" и "УАЗов" не такие совершенные как "ВАЗовские".

Автор данной статьи выбрал другой метод установки системы зажигания от "ВАЗ-2108" на автомобиль "Москвич-412", при котором для управления коммутатором используются сигналы поступающие от штатного датчика-распределителя с контактной цепью. Идея состоит в том, чтобы из этих сигналов, поступающих от прерывателя классической системы, сформировать при помощи несложного устройства импульсы, такие как выдает микросхема датчика "Холла", расположенная в распределителе ВАЗ-2108.

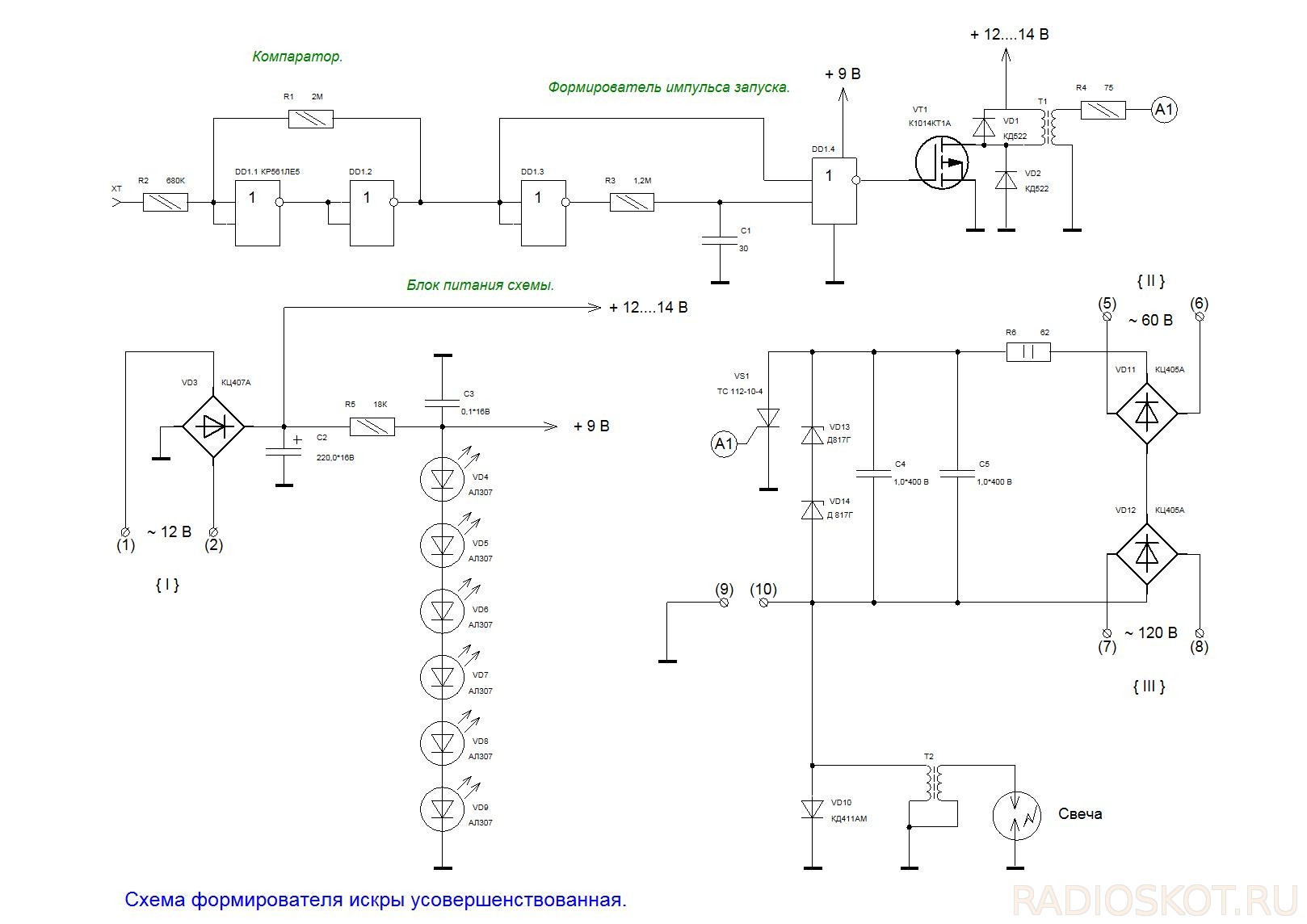

Принципиальная схема системы зажигания применительно к автомобилю "Москвич-412" показана на рисунке. Коммутатор подключается к прерывателю через формирователь импульсов собранный на микросхеме D1. Назначение этого формирователя — подавить дребезг контактов прерывателя и сформировать отрицательные импульсы, которые будут возникать во время размыкания контактов прерывателя.

Многие электронные системы зажигания имеют достаточно высокоомный вход для подключения контактов прерывателя. В результате через контакты протекает слишком слабый ток и в результате коррозии контактов и при повышенной влажности возникают сбои в работе системы зажигания.

Автор провел опыты с прерывателями бывшими в употреблении и новыми, не работавшими в контактной системе зажигания, при разных условиях: на морозе, в воде, в сухую погоду, и пришел к выводу, что нормально и бесперебойно контакты прерывателя могут работать только если ток через них не менее 0,1 А, а оптимальным можно считать значение тока в 0,3-0,5 А.

Резистор R1, установленный между контактным болтом прерывателя и плюсом питания как раз и обеспечивает необходимый ток для четкой работы прерывателя. Кроме того наличие резистора позволяет не отключать конденсатор, установленный на корпусе датчика-распределителя.

Штатная катушка зажигания заменяется на низкоомную ВАЗ-2108 (типа 27.3705), вариатор, через который в штатной системе "Москвича" напряжение поступает на катушку в рабочем режиме, исключается, фактически провода идущие на выводы штатной катушки до и после вариатора замыкаются — устанавливаются на один вывод новой катушки "+Б". Высоковольтные провода и свечи оставлены прежние.

Таким же образом систему можно установить, практически на любой автомобиль с контактной системой и положительным напряжение в бортовой сети, включая и иномарки.

Настройка, не считая установки угла опережения зажигания, сводится к тому, чтобы установить такой зазор в контактах прерывателя, при котором, при равномерном вращении вала датчика-распределителя на выходе формирователя (вывод 8 D1) формируются отрицательные импульсы скважностью равной 3.

Вместо указанных на схеме коммутатора и катушки зажигания можно использовать любые другие коммутаторы и катушки зажигания, предназначенные для карбюраторных автомобилей ВАЗ-2108-21099. В том случае, если используется многоискровой коммутатор, а автомобиль оснащен тахометром или ЭПХХ, для того чтобы исключить ошибки в работе этих приборов импульсы для них нужно снимать не с вывода "К" катушки зажигания, а непосредственно с контактов прерывателя.

Благодаря низкому сопротивлению R1 работа системы зажигания при этом никак не нарушается. Сопротивление R1 может быть в пределах от 33-х до 15-ти Ом.

Монтаж.

Детали формирователя смонтированы на одной печатной плате из фольгированного стеклотекстолита. После монтажа плата размещяется в любом подходящем корпусе (например корпусе от неисправного узла управления ЭПХХ) и располагается рядом с коммутатором.

При установке коммутатора нужно обеспечить качественный теплоотвод, и в тоже время коммутатор должен быть расположен как можно ближе к катушке зажигания.

Субъективная оценка работы автомобиля "Москвич-412" с такой системой зажигания показывает, что в зимнее время значительно упрощается запуск двигателя, двигатель более стабильно работает на низких оборотах, что позволяет уверенно трогаться с места без подгазовки. Кроме того уменьшается уровень СО в отработавших газах.

Как установить бесконтактную систему зажигания на Классику (ВАЗ 2101

Из-за частых неполадок обычного контактного зажигания на Классических автомобилях ВАЗ 2101 — 2107 их владельцы отдают предпочтение бесконтактному электронному зажиганию (БСЗ). Оно имеет очевидные и проверенные на практике преимущества — простота и легкость настройки.

Установка БСЗ

Бесконтактное зажигание, установленное на ВАЗ, позволит забыть о таких проблемах как окисление и вибрация контактов, износ контактов и кулачка прерывателя и других.
Подробнее



Теперь, перейдем к самому главному — выбор и установка БСЗ на ВАЗ Классику. Лучше всего остановить свой выбор на комплекте бесконтактного зажигания, произведенного в России, а именно город Старый Оскол. В коробке находится катушка, коммутатор, жгут проводов и распределитель.

Внешний вид упаковки БСЗ

Комплект БСЗ на автомобили ВАЗ 2101 — 07

Согласно многим отзывам в интернете этот комплект для ВАЗ 2101, 2106, 2105 и 2107 признан одним из лучших. Единственный минус — высокая цена. Также, перед покупкой нужно посмотреть, какой блок двигателя у Вас. Для моторов 1.6 и 1.5 нужен трамблер с номером 38.3706, для 1.2 и 1.3 (высота блока этих двигателей ниже, и вал самого распределителя короче) — 38.3706–01.

Для установки нам понадобится:

  • сверло;
  • дрель;
  • пара саморезов;
  • рожковый ключ на «13»;
  • торцовые или накидные ключи на «8» и «10»;
  • ключ на «38».

На некоторых двигателях предусмотрено стандартное место для крепежа, а вот коммутатор придется прикрепить самостоятельно.

Замена бесконтактного электронного зажигания на ВАЗ 2101-2107

  1. Ключом на 38 откручиваем гайку храповика пока не совпадут метки на шкиве коленвала и крышки двигателя, то есть нужно установить двигатель на метку «ВМТ».

  2. Обязательно нужно запомнить расположение распределителя и самого бегунка, в это же положение должен ставиться новый распределитель.

  3. Необходимо запомнить провода которые крепятся к катушке с меткой Б+. После чего её можно раскрутить и снять.

  4. После нам понадобится ключ на 13, им откручивается гайка замка распределителя, после снимаем его. Нужно быть внимательным, чтобы не потерять прокладку.

  5. После нужно закрепить коммутатор, и прикрепить черный провод «на массу».

  6. Устанавливаем и прикрепляем катушку к кузову. Стандартные провода подключаются на соответственные клеммы.

  7. Провода с коммутатора, на которых показана метка «+» на соответствующую клемму, второй провод соответственно на клемму со знаком «-».

  8. После ставится распределитель, гайку замка полностью не затягивается.

  9. Провода от коммутатора должны подключаться к распределителю.

  10. После чего, проверяется положение распределителя и бегунка, надевается крышка и подключаются провода в последовательности 1-3-4-2.

    Также при установке БСЗ новички в этом деле могут делать элементарные ошибки, такие как, например: подключения катушки с перепутанные местами провода. Поэтому перед запуском все проверьте.

  11. После, того как все закреплено, можно запустить двигатель и приступить к регулировке зажигания, можно регулировать «на слух». Но конечно лучше воспользоваться стробоскопом.

Установка бесконтактного зажигания на ВАЗ Класика

Сначала надо снять с трамблера крышку с ВП-проводами и отключить их от катушки. Затем выставить бегунок трам

Подробнее



Если после установки электронного зажигания автомобиль не заводится, нужно сделать проверки правильности подвода вв проводов к цилиндрам и установку привода трамблера.

Спрашивайте в комментариях. Ответим обязательно!

бесконтактная система зажигания, коммутатор системы зажигания

просмотров 12 604 Google+

Бесконтактная система зажигания виды.

Бесконтактная система зажигания широко применяется на автомобилях. Так как она не имеет контактов и трущихся частей её надёжность на много выше контактной системы зажигания. Бесконтактная система зажигания подразделяется на два вида по типу датчика: с индуктивным датчиком и датчиком на эффекте Холла. Так же бесконтактные системы подразделяются по типу коммутаторов с нерегулируемым и регулируемым временем накопления энергии.

Коммутатор с нерегулируемым временем

Коммутатор системы с нерегулируемым временем накопления энергии по конструкции похож на коммутатор контактно — транзисторной системы зажигания. Единственным отличием является наличие индуктивного датчика вместо контактов в трамблёре. Индуктивные датчики и коммутаторы с нерегулируемым временем применяются на двигателях установленных на автомобилях ГАЗ, УАЗ, ЗиЛ.

Переменное напряжение ~3В, вырабатываемый индуктивным датчиком, поступает на диод и резисторы. Положительная составляющая поступает на базу транзистора VT1 который открывается при появлении положительной . Этот транзистор замыкает переход база-эмиттер транзистора VT2 который закрывается и закрывает силовой транзистор VT3, который рвёт цепь первичной цепи катушки зажигания. При отсутствии питания на базе транзистора VT1, он закрывается, соответственно открываются остальные транзисторы, замыкая цепь первичной обмотки катушки. Конденсаторы С3 – С6, стабилитрон VD3 и диод VD4 осуществляют защиту схемы от перенапряжения, изменения полярности батареи и т. д. Основным недостатком является снижение вторичного напряжение при повышении частоты вращения коленвала.

Коммутатор с регулируемым временем

Бесконтактная система с регулированием времени накопления энергии позволяет снизить до минимума зависимость числа оборотов и вторичного напряжения, присущее для контактной, контактно – транзисторной и бесконтактной системы зажигания с нерегулируемым временем накопления энергии. Этот эффект достигнут применением микросхемы которая управляет силовым транзистором , который замыкает или рвёт цепь первичной катушки зажигания. Эта система применяется в автомобилях марки ВАЗ. В качестве задающего элемента используется датчик на основе эффекта Холла.


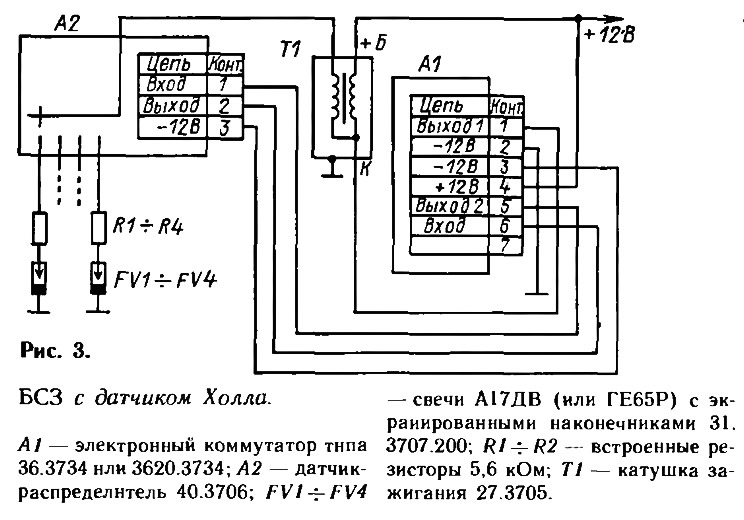

Схема бесконтактной системы зажигания

1 — свечи зажигания, 2 — датчик Холла, 3 — коммутатор, 4 — датчик-распределитель, 5 — катушка зажигания, 6 — индуктивный датчик

admin 04/05/2011 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» "Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях"

Опыт с установкой БСЗ на Планету

Среди владельцев советских мотоциклов существовала довольно популярная забава - установка бесконтактной системы зажигания (БСЗ). Естественно, делали они это не просто так, на это их подбивали определенные преимущества БСЗ. Коммутатор позволяет скормить катушке зажигания ток побольше и получить искру посильнее, а датчик выдает более четкий сигнал строго в нужные моменты времени, поскольку проблема с искрением и дугой на разрывающемся контакте уже не существует.

Как я уже говорил, у меня тоже есть вполне себе советский Иж Планета-5, в котором я изредка ковыряюсь. С годами его братьев больше на дорогах не становится, но мой пока еще ездит. Поэтому сейчас пойдет рассказ о моей попытке добить прикрутить БСЗ к своему коню.

Идея БСЗ заключается в том, что вместо прерывателя на валу устанавливается "шторка" (модулятор), которая проходит через щель в датчике (оптическом или датчике Холла) и вызывает его срабатывание. Большим током через катушку занимается уже коммутатор, в котором есть силовой транзистор.

Изначально, после чтения кучи разных статей и постов сформировался такой список покупок:

  • Коммутатор от автомобиля ВАЗ, в моем случае с маркировкой 36. 3734 (и вдогонку разъем с проводами)
  • Катушка зажигания 027.3705
  • Датчик Холла, так же от ВАЗ (забегая вперед - плохая идея)

Затем, когда все это было у меня на руках, соединил это добро по следующей схеме (кликабельно):

На электрической схеме это выглядит не особо сложно. Гораздо сложнее здесь конструкторская часть - думать, как все это прикрутить, ползать вокруг мотоцикла, протаскивать провода во всякие щели...

Более-менее просто дела обстоят с катушкой. Ей в любом случае место под баком. Но она ощутимо больше стандартной катушки от Планеты, так что воспользоваться тем же ухом не получится. У меня катушка была прикреплена вплотную к раме с помощью импровизированного хомута и болта (на фотографии). Если будете повторять этот вариант - следите, чтобы шляпа болта не протерла бензобак.

Для крепления коммутатора понадобилось две металлические детали и немного фантазии. Место было выбрано недалеко от клаксона, где дуги безопасности соединяются с рамой. Сначала на болты от дуг был посажен некий кронштейн, сделанный из какого-то профиля. Затем к этому кронштейну был прикручен "адаптер" под размеры коммутатора. По фотографиям должно быть более понятно, что я тут пытался сейчас описывать.

Датчик не будет работать сам по себе - ему нужна шторка, от которой он будет срабатывать. Материал шторки зависит от типа датчика. Для оптического - главное чтоб непрозрачный. Для датчика Холла шторка должна быть стальной. Форма зависит от того, как будет закреплен датчик и как в его зазор должна будет заходить шторка. На данном этапе это был полукруг (180 градусов) с отверстием для крепления на вал в середине.

Теперь надо прикрепить датчик и докинуть до него провода. Пункт назначения - генератор 🙂 Если справа открутить круглую крышку с логотипом ИЖ, то мы как раз увидим генератор и половину штатной системы зажигания - прерыватель, конденсатор и кулачок на валу. Прерыватель, естестенно, был демонтирован. Пропустим вопрос, как дотащить в эту область провода (это сложно, но интересного тут ничего нет), и перейдем к датчику Холла.



Фаза 1: Испытание датчика Холла

Думаете, я сейчас буду объяснять, как его крепить? Хрен там. Вместо этого поговорим о том, почему это НЕ нужно делать. Дело в том, что датчик на основе эффекта Холла реагирует на магнитное поле. Именно поэтому ВАЗовский датчик имеет встроенный магнит по другую сторону зазора и именно поэтому шторка должна быть стальной. Ну а как работает трехфазный генератор в мотоцикле? Внезапно, его работа тоже связана с магнитными полями! И если крепить датчик Холла рядом с трехфазным генератором (а мы вынуждены делать именно так), то датчик может наловить от генератора много помех.

Как можно догадаться, успехи с датчиком Холла были неважные. Изначально шторка была сделана полностью из стали, и в этом случае мотоцикл не заводился вообще. Затем была сделана новая шторка - ее край был стальным, а крепление из текстолита. Так было задумано ради "магнитной развязки" на случай, если магнитное поле передается от генератора на шторку через вал. Со второй шторкой двигатель завелся, но работал неустойчиво и глох на высоких оборотах. Получается, гипотеза подтвердилась, и развязка в какой-то степени помогает, но все еще недостаточно для практического использования.

Значит, придется отмести все эти народные сказки про работающие БСЗ с датчиками Холла. Возможно, их авторам повезло с генераторами на их мотаках, или еще с чем-то. Но нельзя расчитывать на везение - нужен план Б.

Остался лишь один путь - оптический датчик. БСЗ будет работать либо с ним, либо никак. Значит, нужно мастерить датчик на замену ДХ, реагирующий на появление шторки и имеющий выход с открытым коллектором.



Фаза 2: Оптический датчик - луч 940 нм в темном царстве

Первый вариант оптического датчика был на инфракрасном фотодиоде и двух транзисторах. В принципе, он как бы работал, но с ним сложно было проехать больше 5 километров - двигатель глох и повторно завести его получалось минут через 10. Возможно, что-то уплывало от температуры. .. Что ж, будем делать по-другому.

Второй (удачный) вариант оптического датчика был сделан на ИК-фототранзисторе и компараторе. Потому что зачем париться с термостабилизацией, если все есть в одной грамотно сделаной микросхеме? В инете можно найти статью про похожий датчик, подписаную ником Umka. Вот его схему я и взял за основу, немного переделав под свои потребности и возможности.

Во-первых, компаратор я взял LM393, потому что он был. Конечно, я немного очковал насчет его температурного диапазона (0..70 C), но в конечном итоге все прошло достаточно хорошо. Все-таки датчик далеко от двигателя, и в ралли Париж-Дакар я участвовать все равно не собираюсь 😉 Во-вторых, отказался от стабилизатора тока ИК-светодиода - ради экономии, в том числе места, потому что я собирался травить однослойную плату определенного размера. Вместо этого обощелся парой резисторов 1206 - меньше нельзя, тут нужно учитывать рассеиваемую мощность. В-третьих, добавил диод 4148 для защиты компаратора от переполюсовки - в моем случае разъем был без ключа и ошибиться было как нефиг делать.

Кроме перечисленного, я еще поставил фототранзистор в нижнее плечо вместо верхнего - можно как угодно, тут зависит от формы шторки и желаемого времени накопления заряда в катушке. Также я воспользовался тем фактом, что LM393 - сдвоенный компаратор, поэтому индикаторный светодиод (для установки угла) повесил на вторую половину. Одноименные входы на разных сторонах расположены удачно, так что разводка датчика в одном слое далась легко и практически без прыжков. Индикаторный светодиод выбрал синего света, на всякий случай, чтоб по спектру был подальше от инфракрасного. Ну и еще добавил небольшой керамический конденсатор. Внутри коммутатора уже приняты кое-какие меры по фильтрации питания датчика, так что здесь фантазию можно немного расслабить.

Принципиальная схема получилась такая:

UPD: Вообще, собранный по этой схеме датчик прекрасно работает, но если бы я делал этот датчик снова, то скорее всего поставил бы диод VD1 "пораньше". Хотя остальные части схемы и не нуждаются в защите от обратной полярности, диод понижает напряжение питания компаратора, а напряжению на входах нежелательно быть выше, чем напряжение питания (надо вписаться в Input Common Mode Voltage Range). С другой стороны, даташит так же говорит что either or both inputs can go to 36 V without damage, independent of the magnitude of V+, так что может здесь и нет повода для беспокойства.

Собранная плата крепилась на основании от найденого в закромах ненужного прерывателя (другого, демонтированный родной оставил в покое) через прокладку из толстого текстолита. Габариты на чертеже, результат на фото.

Выкладывать разводку мне смысла нет, пожалуй, поскольку я потом делал доработку и файлы платы немного не соотвествуют схеме. К тому же, тема не слишком актуальная, и моя цель здесь - скорее рассказать про свой опыт, чем выдать инструкцию для повторения.



Модулятор, или "да стой ты уже спокойно"

Кроме нового датчика была установлена и новая шторка. На этот раз это был сектор круга примерно 120 градусов. Такой угол был выбран из соображения, что коммутатор накачивает катушку в отсутствии шторки, а при ее появлении (спадающий фронт сигнала) прерывает ток и создает искру. Т.е. для данного угла накачка будет длиться 2/3 периода. На самом деле, при желании можно поиграться с углом и посмотреть, что получится.

Способ крепления был так же пересмотрен. У варианта с отверстием в центре существовала проблема - при затяжке болта на валу шторку утаскивала сила трения, что мешало выставить угол опережения зажигания. Поэтому шторка была приварена к еще одному специально раздобытому кулачку (эксцентрику), поскольку у него предусмотрен паз и установить его можно только в одном положении.



Результат

При первых попытках завести обнаружился интересный факт - БСЗ капризна по отношению к свечам. Мотоцикл отказался заводиться с той же свечой, с которой нормально ездил на штатном зажигании. Скорее всего, это возросшее напряжение вызвало пробой не там, где мне хотелось. После установки чистой свечи он прекрасно завелся и не менее прекрасно поехал, ни разу не заглохнув.

Описаное здесь приключение, конечно, не тянет на "проект выходного дня". Всякое было - работа руками, работа головой, провалы, успехи, перерывы. В итоге БСЗ собрать удалось, мотоцикл способен с ним ездить. Все, конец? Не совсем 😉 Теперь можно попробовать вклинить между датчиком и коммутатором формирователь угла опережения зажигания. Но это уже история для другой статьи.

P.S.: Относитесь к написанному критически. Повторять описанный опыт на свой страх и риск.

Коммутатор электронный 3640.3734



Общие сведения:

Коммутатор электронный 3640.3734 предназначен для работы в бесконтактных системах зажигания автомобилей ВАЗ-2108, ВАЗ-2109, "Таврия" и других, в том числе иностранного производства, оснащенных аналогичными системами зажигания с датчиком Холла.

Коммутатор работает комплектно с катушкой зажигания типа 27. 3705 и распределителем 40.3706, 53.3706 или другими с аналогичными параметрами.

В коммутаторе 3640.3734 в качестве коммутирующего элемента использованы традиционные биполярные транзисторы.

На контакте №7 предусмотрено наличие выходного низковольтного управляющего сигнала для систем электрооборудования с электронным тахометром или других контрольных приборов.

Работа с отключенной аккумуляторной батареей или при ее неисправности не допускается.

Согласно требованиям к системам зажигания, коммутатор обеспечивает защиту датчика Холла от перенапряжения путем стабилизации подаваемого на датчик напряжения. Изделие обладает защитой от короткого замыкания в цепи питания датчика Холла.

Коммутатор сконструирован по однопроводной схеме питания, в которой с корпусом автомобиля соединен отрицательный вывод источника питания.

Рабочий режим коммутатора - S1 по ГОСТ 3940.

Коммутатор устанавливается на предусмотренное для него место в автомобиле при помощи штатных крепежных деталей и штатного разъема, при этом необходимо обеспечить надежный контакт между основанием коммутатора и корпусом автомобиля.

Гарантийный срок эксплуатации - 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия.



Технические данные:

Диапазон рабочих температур, °С

-40 .. +85

  Номинальное напряжение питания, В

12,0

  Допустимые пределы напряжения питания, В

6,0 . . 18,0

 Диапазон бесперебойного искрообразования, об/мин коленчатого вала 4-тактного 4-цилиндрового двигателя

20 .. 7000

  Ток коммутации, А

7,0 ± 0,2

  Время безыскровой отсечки коллекторного тока, с

1 . . 2

  Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин. при частоте искрообразования более 200 Гц (6000 об/мин коленчатого вала 4-тактного 4-цилиндрового
двигателя), В

25,0





Схема включения в составе системы зажигания:





Габаритный чертеж:



Схема бесконтактной системы зажигания ВАЗ-2106 » S-Led.

Ru

Автомобили ВАЗ-2108-099 превосходят своих классических собратьев (ВАЗ-2106, ИЖ-2126 и т.п) по динамике, экономичности, более легкому запуску в зимнее время, и по другим характеристикам, связанным с двигателем. Немалый вклад в это превосходство вносит бесконтактная система зажигания ВАЗ-2108.

Возможно по этому, на многих новых автомобилях типа ВАЗ-2105-2107 на заводе устанавливаются системы зажигания, аналогичные ВАЗ-08. Но несмотря на это, все же большинство классических недорогих машин до сих пор производятся с контактной системой зажигания.


Переделка автомобиля, например ВАЗ-2106 или ИЖ-2126 на бесконтактную систему зажигания требует приобретения нового датчика-распределителя, катушки зажигания и коммутатора, входящих в бесконтактную систему. Такой комплект получается относительно дорогим, и часто бесконтактный датчик-распределитель по своим характеристикам не подходит более старому двигателю типа ВАЗ-2106. Что касается автомобилей "ИЖ" с уфимским двигателем, то здесь вообще такая доработка невозможна.

Изучив характеристики и работу систем зажигания ВАЗ-2106 и ВАЗ-2108 становится ясно, что основные преимущества бесконтактной системы являются следствием не наличия бесконтактного датчика, а результатом работы коммутатора, обеспечивающего высокий выходной ток, и низкоомной катушки зажигания, выдающей более мощный электрический разряд.

Таким образом, замена датчика-распределителя на бесконтактный существенного улучшения не дает. Требуется заменить катушку зажигания на низкоомную, и обеспечить её коммутацию восьмерочным коммутатором по сигналам, снимаемым со штатного контактного датчика-прерывателя.

На рисунке показана схема инсталляции этих двух узлов (коммутатор и катушка от ВАЗ-08) в схему зажигания автомобиля ВАЗ-2106. Коммутатор А1 и катушка L1 соединены между собой соответственно схеме электрооборудования ВАЗ-2108. Датчик Холла заменяет транзисторный каскад на VT1, формирующий необходимые уровни по сигналам прерывателя SP1.

При замыкании контактов SP1 происходит открывание выходного каскада коммутатора и через катушку протекает ток, происходит накопление энергии. Затем, в момент размыкания контактов прерывателя, выходной каскад коммутатора закрывается и происходит прерывание тока в первичной обмотке L1. В этот момент возникает искра.

Получается, что новая система зажигания работает в таком же порядке как и старая контактная, но обеспечивает значительно более высокие энергетические характеристики, сопоставимые с зажиганием ВАЗ-2108. Резисторы R3 и R4 служат для того, чтобы ток через контакты прерывателя был достаточным для бесперебойной работы прерывателя.

Бесконтактная система зажигания - Энциклопедия по машиностроению XXL

Предотвращению повышенных выбросов углеводородов способствует увеличение энергии электрической искры при применении транзисторной бесконтактной системы зажигания. Повышенный зазор свечей зажигания позволяет обеднять смесь до больших пределов, уменьшает неидентичность последовательных циклов. Центробежно-вакуумный регулятор должен обеспечить резкое снижение угла опережения зажигания на режимах, близких к холостым при малой частоте вращения (например, путем отключения вакуумного регулятора).[c.44]
Дальнейшим этапом развития электронных систем является создание бесконтактной системы зажигания. Вместо контактов в ней применен бесконтактный датчик, вырабатывающий импульсы в строго заданные моменты времени, которые через формирующий и выходной каскады управляют током в первичной обмотке катушки зажигания. Бесконтактная система обладает более высокой надежностью.  [c.23] При применении бесконтактной системы зажигания. Для двигателей модели ЗМЗ-4021.  [c.100]

Указанных недостатков не имеют широко внедряемые бесконтактные электронные системы зажигания. Принципиальная новизна бесконтактной системы зажигания заключается в отсутствии контактов прерывателя. Их заменяет бесконтактный датчик, который не подвержен механическим износам и не требует периодической регулировки системы. Отличительной особенностью бесконтактной системы зажигания является тип и конструкция этого датчика.  [c.93]

Рис. 5.2. Бесконтактная система зажигания с магнитоэлектрическим датчиком а—принципиальная схема б—характеристики

В качестве датчика в бесконтактной системе зажигания могут применяться датчики других типов параметрические фотодатчики, пьезодатчики, полупроводниковые датчики и др.  [c.95]

БЕСКОНТАКТНАЯ СИСТЕМА ЗАЖИГАНИЯ  [c.102]

Проверку параметров бесконтактной системы зажигания с магнитоэлектрическим датчиком осуществляют на стенде СПЗ-12, который позволяет проверять контактную и контактно-транзисторную системы зажигания.  [c.124]Электронные системы зажигания отличаются от обычных систем наличием в первичной цепи транзистора, на базу которого подается управляющий импульс либо от прерывателя (электронная контактная система зажигания), либо от датчика (электронная бесконтактная система зажигания).[c.165]

Бесконтактная система зажигания с магнитоэлектрическим датчиком показана на рис. 112, а. При вращении магнита (число полюсов магнита равно числу цилиндров) в обмотке датчика возникает переменный ток. В течение положительного полупериода напряжения по первичной обмотке протекает медленно изменяющийся ток. На рис. 112, б показан график изменения напряжения U по времени т. Искрообразование на свече зажигания соответствует моменту отсечки (точки А н Б). Напряжение магнитоэлектрического датчика.зависит от частоты вращения магнита с увеличением ее напряжение возрастает. Поэтому при повышении частоты вращения происходит запаздывание зажигания (точка Б соответствует моменту искрообразования при большой частоте вращения). При малых частотах вращения вырабатываемого датчиком напряжения недостаточно для переключения  [c.165]

Известны два вида полупроводниковой системы зажигания бесконтактная и контактно-полупроводниковая (транзисторная). В бесконтактной системе зажигания прерыватель и распределитель заменены электронными схемами. Эта система распространения не получила из-за своей сложности.  [c.240]

Магнитный поток (рис. 7.13, б) концентрируется при относительно малом угле поворота, ЭДС датчика имеет крутой фронт, что уменьшает погрешности момента искрообразования при работе бесконтактной системы зажигания (БСЗ). Конструкция датчика проста и технологична. К недостаткам магнитоэлектрических датчиков относятся зависимость ЭДС датчика от частоты вращения вала наличие относительно большой внутренней индуктивности, приводящей к фазовым погрешностям момента искрообразования ттри работе БСЗ.  [c.223]

Сигнал СЗ аналогичен сигналу датчика Холла, используемому в бесконтактных системах зажигания. Поэтому к контроллеру к выходу СЗ может быть подсоединен коммутатор 36.3734 БСЗ, выполняющий функцию регулирования силы тока в катушке зажигания. На базе коммутатора 36.3737 разработан также коммутатор 42.3734, по принципу управления периодом накопления энергии полностью аналогичный коммутатору 36. 3737, однако имеющий дополнительный управляющий вход и двухканальный выход.  [c.242]


Одним из важных эксплуатационных требований к системе зажигания является сохранение ее исходных характеристик в течение срока службы двигателя при минимальном уходе. Указанным выше требованиям контактная система зажигания не вполне отвечает, поэтому стали применяться контактно-транзисторные и бесконтактные системы зажигания.  [c.109]

Вместе с тем контактно-транзисторная система зажигания не устраняет некоторых недостатков контактных систем вибраций контактов при большой частоте вращения валика прерывателя, износа подушечки рычажка и граней кулачка прерывателя, что требует систематической проверки и регулировки зазора и угла замкнутого состояния контактов. Последнее особенно неудобно при экранировании распределителя. Поэтому разработаны бесконтактные системы зажигания, где прерывание тока в первичной цепи осуществляется электронным устройством.[c.134]

Рис. 69. Магнитоэлектрический датчик бесконтактной системы зажигания Искра
Бесконтактная система зажигания автомобиля ВАЗ-2108 состоит из датчика-распределителя 40.3706, коммутатора 36.3734 и катушки зажигания 27.3705. Особенностями конструкции и схемных решений данной системы зажигания являются  [c.140]

Бесконтактная система зажигания  [c.129]

Отечественная промышленность выпускает бесконтактные системы зажигания с магнитоэлектрическим бесконтактным датчиком для автомобилей ЗИЛ и ГАЗ.  [c.129]

Рис. 11.18. Датчик-распределитель бесконтактной системы зажигания а — общий вид, б — статор датчика, в — ротор и центробежный регулятор датчика / — крышка распределителя, 2 — бегунок, 3 — полюсные наконечники статора, 4 — обмотки статора, 5 — ротор датчика, 6 — центробежный регулятор, 7—магнит, 8 — бронзовая втулка, 9 — шпонка, 10—грузики регулятора, 11 — установочные метки, 12—контактная пластина, 13—концы обмотки статора
При работе вибратора момент подачи высокого напряжения к свечам определяется ротором распределителя и к каждой свече подается серия искр. На базе описанной выше бесконтактной системы зажигания Искра созданы унифицированные системы зажигания Искра ГАЗ (экранированная) и Искра ГАЗ-Н (неэкранированная), а также бесконтактная система зажигания для автомобилей с 4-цилиндровыми двигателями ГАЗ-24 и ГАЗ-2410. В ближайшее время бесконтактные системы зажигания с магнитоэлектрическим датчиком будут устанавливаться на автомобилях ЗИЛ-431410, ГАЗ-5312, УАЗ-3151 и др. На легковые автомобили (ВАЗ-2108) устанавливают бесконтактную систему зажигания с датчиком, работающим на эффекте Холла.  [c.132]

Как работает бесконтактная система зажигания  [c.132]

В настоящее время применяются батарейные контактные, контактно-транзисторные, контактно-тиристорные и бесконтактные системы зажигания. Кроме того, на пусковых двигателях тракторов и сельхозмашин используется система зажигания от магнето.  [c.115]

В экранированном и герметичном исполнении. Датчик-распределитель для бесконтактной системы зажигания.[c.388]

НЕИСПРАВНОСТИ БЕСКОНТАКТНОЙ СИСТЕМЫ ЗАЖИГАНИЯ в 38  [c.304]

В отечественном автомобилестроении получили наибольшее распространение бесконтактные системы зажигания с магнитоэлектрическим датчиком и ненормируемым временем накопления. энергии (системы семейства Искра ) и системы с датчиком Холла и нормируемым временем накопления энергии.  [c.65]

На рис. 4.4 представлена принципиальная схема бесконтактной системы зажигания с магнитоэлектрическим датчиком представляющим собой однофазный генератор переменного тока с возбуждением от постоянных магнитов, число пар полюсов магнитопровода которого равно числу цилиндров. Система включа ет в себя также высоковольтный распределитель (датчик и распределитель конструктивно объединены в единый узел датчик—распределитель), катушку зажигания 7, коммутатор 19 и другие элементы.  [c.65]

Рис.2.5. Схема элекфическая принципиальная бесконтактной системы зажигания с неэкранированным коммутатором 130. 3734-01
В первой отечественной бесконтактной системе зажигания использовался магнитоэлектрический датчик электромашинного типа с когтеобразным статором и ротором и вращающимся кольцевым магнитом. Кольцевая обмотка размещена в обойме статора датчика. Этот тип датчика используется в настоящее время в системах зажигания с коммутатором ТК200.  [c.222]
Бесконтактные системы зажигания с регулируемым периодом накопления энергии. Создание БСЗ с регулируемым периодом накопле  [c.230]

Катушка зажигания Б118 экранированная, маслонаполненная, герметизированная. Коэффициент трансформации катушки /Ст=Пб. Катушка предназначена для работы в бесконтактной системе зажигания, рассчитанной на напряжение 12 и 24 В, в комплекте с добавочным резистором СЭ326 или СЭ325.[c.135]

Аварийный вибратор II (РС331) предназначен для кратковременной (до 30 ч) работы бесконтактной системы зажигания в случае отказа транзисторного коммутатора ТК200 или магнитоэлектрического датчика. Вибратор представляет собой электромеханическое реле (см. рис. 68) с размыкающими контактами S5 и искрогасительными конденсаторами С7 и С8. В случае отказа коммутатора следует присоединить провод от его разъема КЗ к разъему аварийного вибратора, а заглушку с разъема вибратора поставить на разъем КЗ коммутатора. Сила тока, потребляемого вибратором, не превышает 2 А.  [c.137]

Аварийный вибратор РС331 предназначен для кратковременной (до 30 ч) работы бесконтактной системы зажигания в случае отказа транзисторного коммутатора ТК200 или импульсного датчика.  [c.132]

Как устроен магнитоэлектриь ский датчик-распределитель бесконтактной системы зажигания  [c.132]

В отечественной бесконтактной системе зажигания для 8-цилиндровых двигателей (рис. 63) применяется катушка зажигания (КЗ) типа Б114. Один звжим первичной обмотки катушки необходимо соединять с массой. Добавочные резисторы Я6 = 0,7 ом и / 7=0,3 ом выполнены из константана и установлены на керамических изоляторах вместе с резистором Я5 в металлической коробке. На корпусе коробки имеются изолированные от нее зажимы I, //, ВК и ВКБ.  [c.137]

Рис. 4.4. Принципиальная схема бесконтактной системы зажигания с магнитоэлектрическим датчиком и коммутатором ТК200

CS5504-BSZ datasheet - маломощный, 20-разрядный аналого-цифровой преобразователь

ADP3050 : 200 кГц, 1 понижающий высоковольтный импульсный стабилизатор. Широкий диапазон входного напряжения: регулируемое 30 В и фиксированное 5 В) Варианты выходов Встроенный переключатель питания 1 А с использованием небольших компонентов для поверхностного монтажа Цикличное ограничение тока Пиковое входное напряжение (100 мс): 60 В 8-выводной корпус SOIC с тепловым усилением Настраивается как понижающий, понижающий-повышающий и SEPIC-регулятор. ПРИМЕНЕНИЕ Промышленные системы питания Периферийное питание ПК.

HSP43481 / 883 : Цифровой фильтр / DSP. Цифровой фильтр. Эта схема обработана в соответствии со стандартом MIL-STD883 и полностью соответствует положениям параграфа для частоты дискретизации 25,6 МГц с четырьмя фильтрующими ячейками 8-битные коэффициенты и данные сигнала Работа CMOS с низким энергопотреблением - ICCSB = 500A максимум - ICCOP = 110A максимум 20 МГц 26 -Битовый аккумулятор на длину фильтра ступени до 1032 ответвлений Размер расширяемого коэффициента.

: Подробная информация об архитектуре, регистрах управления, блоке управления конвейером, инструкциях, блоках данных и выполнения, а также наборе инструкций..

MP020B-1 : Кварцевый кристалл. Стандартный пакет HC-49 / U, вариант пакета HC-49 / U SM Доступны стабильная частота, превышение температуры и уровень возбуждения Фундаментальный и третий обертонный кристалл Диапазон частот 48 МГц Допуск по частоте, 45 ppm Стандартная стабильность частоты, 50 ppm Стандартная рабочая температура, до + Доступна упаковка с лентой и катушкой 70C Соответствует требованиям RoHS / Green Кристалл MP.

2N3421SJAN : Силовой кремниевый транзистор NPN Meduim, соответствующий требованиям Mil-prf-19500/393.Соответствует требованиям MIL-PRF-19500/393 Устройства 2N3421 2N3421S Квалифицированный уровень JAN JANTX JANTXV Напряжение коллектор-эмиттер коллектор-база Напряжение эмиттер-база Напряжение коллектора Ток tP 1,0 мс, рабочий цикл 50% Общая рассеиваемая мощность = + 1000 ° C (2) Диапазон температур хранения 1) Линейное снижение мощности 5,72 мВт / 0C для 250C 2) Линейное уменьшение 150 мВт / 0C для>.

20KP68CA : Ограничитель переходного напряжения с пассивированным стеклом. 78-150 Calle Tampico, Unit 210, La Quinta, CA, USA 92253 Тел .: 760-564-8656 Факс 760-564-2414 1-800-831-4881 Электронная почта: sales @ mdesemiconductor.com Web: www.mdesemiconductor.com СТЕКЛЯННЫЙ ПАССИВАЦИОННЫЙ ПЕРЕХОД НАПРЯЖЕНИЯ ДО 300 Вольт Пиковая импульсная мощность 20000 Вт В пластиковом корпусе имеется лабораторная классификация воспламеняемости стекла 94V-0.

E11-AM : Зажимы и кабели с зажимами из пропионата янтаря, провода - управление; КАБЕЛЬНЫЙ ЗАЖИМ ЯНТАРНЫЙ ДИАМЕТР 11/16 ". S: Цвет: Янтарный; Тип: P-образный зажим; Тип крепления: Винт; Размер отверстия: 0,69 дюйма Диаметр x 0,50 дюйма Ш (17,5 мм x 12,7 мм); Материал: пропионат; не содержит свинца Статус: не содержит свинца; Статус RoHS: соответствует требованиям RoHS.

161-4223-E : Разъемы Phono (RCA) PHONO 3 RD WH YL. s: Производитель: Kobiconn; Категория продукта: Разъемы Phono (RCA); RoHS: подробности; Женский пол ; Покрытие контактов: олово; Цвет: красный, белый, желтый; Материал контактов: латунь; Номинальное напряжение: 34 Вольт; Текущий рейтинг: 2 ампера; Тип монтажа: печатная плата; Ориентация: горизонтальная; Покрытие корпуса: сталь; Фабрика.

101-0775 : Вспомогательные программаторы, система разработки; КАРТА CPU SR9160 512K SRAM SMRTST.s: Тип аксессуара: карта ЦП Smart Star; Для использования с / сопутствующими продуктами: SR9160; Статус без свинца: содержит свинец; Статус RoHS: не соответствует требованиям RoHS.

PRPN201PARN : Золотое сквозное отверстие, прямоугольный прямоугольный - разъемы, штыревые разъемы, соединительный разъем, без кожуха; CONN HEADER 2MM SNGL R / A 20POS. s: Цвет: черный; Тип разъема: Заголовок, без кожуха; Контактная отделка: золото; Длина сопряжения контактов: 0,157 дюйма (4,00 мм);: -; Тип монтажа: сквозное отверстие, под прямым углом; Количество загруженных позиций: все; Количество рядов :.

KPSE06A20-41SY : Алюминий, свободно висящие (рядные) круглые соединители с кадмиевым покрытием Olive Drab, соединительные вилки, розетки; РАЗЪЕМ CONN 41POS CBL MNT W / SKTS. s: Тип разъема: вилка, розетки; Размер корпуса - Вставка: 20-41; Тип крепления: Свободный подвес (рядный); Тип крепления: байонетный замок; : -; Упаковка: навалом; Количество позиций: 41; Прекращение действия :.

TPS5430MDDAREP : Pmic - Регулятор напряжения - Интегральная схема (ics) импульсного регулятора постоянного тока Понижающий (понижающий) 3A Нет; IC BUCK ADJ 3A 8SO.s: Тип: Step-Down (Бак); Тип выхода: регулируемый; Тип ШИМ: режим напряжения; Синхронный выпрямитель: Нет; Количество выходов: 1; Напряжение - Выход: 1,23 В ~ 31 В; Ток - Выход: 3А; Частота - переключение: 500 кГц; Напряжение - Вход :.

OSTHE074041 : Клеммная колодка со сквозным отверстием - провод для подключения к разъемам, сквозное отверстие для соединения; СОЕДИНИТЕЛЬНЫЙ БЛОК 7POS 2.5MM. s: Цвет: оранжевый; Сила тока: 4А; : Блокировка (сбоку); Ориентация стыковки: угол 45 (135) с доской; Тип установки: Сквозное отверстие; Шаг: 0.098 дюймов (2,50 мм); напряжение: 150 В; калибр провода: 22–28 AWG; количество уровней: 1; позиции на уровне:

9482PC : Клейкая лента переноса; ПЕРЕНОС КЛЕЯ 1 "X 60YD. S: Тип ленты: Клейкая лента переноса; Клей: Акрил, 350; Основа, Носитель: Крафт-лайнер с многослойным покрытием; Цвет: -; Толщина: 0,0062 дюйма (6,2 мил, 0,157 мм); Использование: удерживание, соединение, монтаж; Ширина: 1,00 "(25,40 мм); Длина: 180 футов (55,0 м) 60 ярдов; Диапазон температур: 300F (149C); Упаковка:

B32932A3104K000 : КОНДЕНСАТОР, МЕТАЛЛИЗИРОВАННАЯ ПЛЕНКА, ПОЛИЭСТЕР, 0.1 мкФ, КРЕПЛЕНИЕ ДЛЯ ПРОХОДНОГО ОТВЕРСТИЯ. s: Конфигурация / Форм-фактор: Конденсатор с выводами; Технология: пленочные конденсаторы; Приложения: общего назначения; Электростатические конденсаторы: полиэстер; Соответствие RoHS: Да; Диапазон емкости: 0,1000 мкФ; Допуск емкости: 10 (+/-%); Тип установки: сквозное отверстие; Операционная.

ECW11-150 : МОДУЛЬ ИСТОЧНИКА ПИТАНИЯ AC-DC REG с 1 ВЫХОДОМ. s: выходное напряжение: от 4,95 до 5,05 вольт; Входное напряжение: от 105 до 125 вольт; Рабочая температура: от -25 до 71 C (от -13 до 160 F).

LNK454KG : ДРАЙВЕР СВЕТОДИОДНОГО ДИСПЛЕЯ. s: Тип устройства: драйвер светодиода. Микросхема драйвера светодиода с TRIAC-диммированием, одноступенчатой ​​коррекцией коэффициента мощности и постоянным током для неизолированных приложений значительно упрощает автономные драйверы светодиодов Без мерцания с фазовым регулированием TRIAC-диммирования Одноступенчатая коррекция коэффициента мощности и точный выход постоянного тока (CC) Очень низкий количество компонентов с небольшим неэлектролитическим конденсатором большой емкости для компактности.

LP3996SD-1018 : ДВОЙНОЙ ВЫХОД, ФИКСИРОВАННЫЙ ПОЛОЖИТЕЛЬНЫЙ РЕГУЛЯТОР LDO, DSO10.s: Тип регулятора: с малым падением напряжения; Выходная полярность: положительная; Тип выходного напряжения: фиксированный; Тип упаковки: Другой, 3 X 3 MM, БЕЗ СВИНЦА, LLP-10; Стадия жизненного цикла: АКТИВНЫЙ; Выходное напряжение: от 0,9600 до 1,04 вольт; IOUT: 0,1500 ампер; VIN: от 2 до 6 вольт; Падение напряжения: 0,2200 В.

STM6524ALABDL6F : ИСТОЧНИК ПИТАНИЯ CKT. Рабочее напряжение 5,5 В Низкий ток питания 1,5 A Кнопочные входы Dual Smart ResetTM с фиксированной увеличенной задержкой настройки сброса (tSRC) с шагом 0,5 с (тип.), опция с внутренним подтягивающим резистором. Длительность импульса сброса, управляемая кнопкой. Вариант 1: полностью кнопочное управление, фиксированная или минимальная длительность импульса не гарантируется. Вариант 2: определенный выход.

753085202AGP : РЕЗИСТОР, СЕТЬ, ПЛЕНКА, ТЕРМИНАТОР, 0,6 Вт, КРЕПЛЕНИЕ НА ПОВЕРХНОСТИ, 0824. s: Конфигурация: Чип-массив; Категория / Применение: Общее использование; Технология / конструкция: толстая пленка (чип); Монтаж / Упаковка: Технология поверхностного монтажа (SMT / SMD), СООТВЕТСТВИЕ ROHS; Допуск: 2 +/-%; Температурный коэффициент: 200 ± ppm / ° C; Номинальная мощность: 0.6000 Вт (8.04E-4.

Марка

: Интегральные схемы Cirrus Logic CS5460A-BSZ, Да, 51 рупий / шт.

Марка: Интегральные схемы Cirrus Logic CS5460A-BSZ, Да, 51 рупий / шт. ID: 11140876212

Спецификация продукта

Соответствие ROHS Да
Номер детали CS5460A-BSZ
Марка CIRRUS LOGIC
Функциональность Мониторы тока и мощности и регуляторы Однофазные двухфазные -Dir Power / Energy
Тип Без свинца
Корпус 24SSOP
Текущий 2.9 мА
Минимальное количество заказа 59 шт.

Описание продукта

5
CS5460A-BSZ

Таблицы данных

CS5460A
Фотографии продукта CS5460A-BSZ
24-SSOP
Модели EDA / CAD Стандартные конструкции Загрузить из пакета с ускоренными версиями
Категория Интегральные схемы (ИС)
Семейство PMIC - Измерение энергии
Серия -
Упаковка Трубка
Входное сопротивление
Ошибка измерения 0.1%
Напряжение - I / O High 0,8 В
Напряжение - I / O Low 0,2 В
Ток - Питание 2,9 мА
Напряжение - Питание 4,75 В ~ 5,25 В
Тип счетчика Однофазный
Рабочая температура -40 ° C ~ 85 ° C
Тип монтажа Поверхностный монтаж
Упаковка / корпус 24-SSOP (0.209 дюймов, ширина 5,30 мм)
Комплект устройств поставщика 24-SSOP
Онлайн-каталог Измерение энергии

Дополнительная информация

Код товара CS5460A-BSZ
Срок поставки ГОТОВО НА СКЛАДЕ
Подробная информация об упаковке ПОЛОСА 59 шт. / 3540 шт. СТАНДАРТНАЯ УПАКОВКА

Заинтересовал этот товар? Получите актуальную цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2010

Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнесаОптовый торговец

Количество сотрудников До 10 человек

Годовой оборот 10-25 крор

Участник IndiaMART с марта 2012 г.

GST27AAECB2145E1Z3

Код импорта и экспорта (IEC) 03100 *****

Экспорт в Турцию

Зарегистрировано в 2010 , мы « Bafna Devices Pvt.Ltd. »зарекомендовала себя как эффективный и заслуживающий доверия поставщик, торговец и импортер безупречного набора электронных компонентов. В ассортимент нашей продукции входят интегральные схемы, тензодатчики и светоизлучающие диоды. Предлагаемые продукты производятся и разрабатываются в соответствовать принятым в отрасли нормам и стандартам качества с использованием материалов оптимального качества со стороны поставщика.Все эти продукты пользуются большим спросом в различных отраслях промышленности из-за их прочной конструкции, точных размеров и бесшовной отделки.Чтобы удовлетворить постоянно растущие потребности наших клиентов, мы предлагаем эти продукты с различными техническими характеристиками.
У нас есть богатая база поставщиков на рынке. Мы выбрали этих поставщиков после проверки их юридического и финансового статуса. Наши поставщики производят продукцию с высокой производительностью, что позволило нам удовлетворить потребности в большом количестве предлагаемой продукции. Все наши продавцы знают о наших нормах честного ведения бизнеса, поэтому производят продукцию соответственно.Благодаря нашей большой дистрибьюторской сети мы смогли доставить эти продукты в установленные сроки.

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

SM 5 BSZ - Настройка сетевой схемы мощных усилителей

Усилители с заземленным катодом
Вакуумной лампе не требуется мощность (почти), чтобы повернуть напряжение управляющей сети в цепи заземленного катода, но как только сетка станет положительной по отношению к катоду, сетевой ток начинает течь, и мощность привода потребляется.

В усилителе большой мощности сеть обычно работает положительно. относительно катода в течение небольшой части цикл на полной мощности. Затем реальная мощность потребляется сетевым контуром и используется для обогрева. управляющая сетка и сеточный резистор (или сетевое питание).

Когда уровень возбуждения уменьшается, ток сети постепенно исчезает, и тогда сеточная цепь больше не загружается трубкой. Переменная нагрузка от сети может привести к снижению выходной мощности. изменяются в зависимости от входной мощности очень нелинейным образом, что-то вроде этого:


Две кривые соответствуют сетевым схемам, имеющим разные чувствительность к нагрузке.На низких частотах есть много способов добиться низких частот. источник импеданса для управления сетью, но особенно на более высоких частотах Самый простой способ - нагрузить цепь сетки резистором, чтобы предотвратить выигрыш от повышения при понижении уровня возбуждения. Отсутствие этого резистора может вызвать очень высокий КСВ при низком напряжении. уровней, что в результате приводит к непредсказуемому поведению ступени водителя.

КПД сети
Поскольку сеточная цепь должна быть нагружена резистором для линейности По этой причине нет причин искать КПД в сетевой схеме.Тем не менее, рекомендуется спроектировать LC-схему на стороне сети, как если бы эффективность была важна, но причина только в термостойкости. Толстая проволока (листовой металл) с хорошей теплопроводностью сохраняет температура низкая и ровная. Максимально возможная индуктивность и небольшой настроечный конденсатор увеличиваются пропускная способность и делает настройку менее критичной. Некоторые резисторы между сеткой и катодом с точки зрения ВЧ должны быть вставленным так, чтобы добротность схемы сети оставалась на достаточно низком уровне. значения даже при отсутствии тока в сети.Эти резисторы можно выбрать так, чтобы они потребляли в 2-5 раз меньше энергии. чем фактически используется для генерации сетевого тока в трубке. Если вы собираетесь разработать свой собственный усилитель, посмотрите на этот пример. Сетевой контур для QBL5 / 3500
Установка для практической настройки сетевого контура
Сначала решите, как вы хотите управлять лампой на максимальной мощности. Например, один 4CX250B может работать от 25 миллиампер. при -90 вольт в классе C для получения выходной мощности 390 Вт при входной мощности 500 Вт с пластина напряжением 2000 вольт.(Никогда не проектируйте усилитель для чистого класса C - проектируйте его для класс переменной, чтобы избежать нажатия клавиш)

Чтобы получить 90 вольт при 25 миллиампер, вам понадобится резистор 3,6. кило Ом. Резистор должен рассеивать 2,25 Вт. Подключите напряжение нагревателя к трубке, НО НЕ ПОДКЛЮЧАЙТЕ НИКАКОЕ ДРУГОЕ НАПРЯЖЕНИЕ. Подключите резистор 3,6 кОм вместо источника питания сети управления, и оставьте провода для пластины и сетки экрана висящими неподключенными как на рисунке ниже.




На УКВ усилитель с заземленным катодом обычно представляет собой тетрод, но если вы экстремистское здание нейтрализовано заземленными катодными усилителями с триодами - просто не обращайте внимания на экранную сетку.

После подключения, как показано на рисунке, и с нагревателем напряжение включено, включите некоторую мощность привода. Измерьте напряжение на R2 (3,6 кОм в приведенном выше примере). Любое высокочастотное напряжение между сеткой и катодом будет выпрямлено и можно контролировать как напряжение постоянного тока на этом резисторе.Задача теперь поиграться с компонентами на это напряжение для достижения желаемого значения, что также означает, что текущий достигла желаемого значения.

На рисунке не приводится подробная информация о схемах анода и экранной сетки. Их лечат в другом месте: Создание усилителей высокой мощности, Tank Circuit Единственный важный аспект здесь - это разделительные конденсаторы, и этот анод и экран остаются открытыми с точки зрения постоянного тока.БУДЬТЕ ОСТОРОЖНЫ, НЕ ПРИКАСАЙТЕСЬ К C3 или C4. Они заряжаются, когда вы подаете RF на сеть управления, и если прикасаясь к ним, поражение электрическим током может привести к повреждению ценных вещей, включая себя, особенно если трубка большая, как QBL5 / 3500 стремясь к классу C.

Простая теория сетевой схемы
Резонанс сетевой цепи использует L1 в качестве индуктора, и емкость катода к сетке трубки последовательно с C1 + C2 как конденсатор.Сделайте C1 в 2-5 раз больше, чем емкость трубки, слишком малое значение. вызывает высокое напряжение и может вызвать искрение.

В примере 90 вольт, 25 миллиампер, ВЧ-напряжение между управляющей сеткой и катодом составляет около 80 вольт RMS. Ток протекает на пиках напряжения, поэтому мощность, взятая из радиосигнала, составляет 1,414 * 80 вольт * 0,025 ампер = 2,8 Вт. 2,25 Вт используется для обогрева R2, а остальные 0,55 Вт - для обогрева сети.

Ток G1 протекает короткими импульсами.Загрузка, которую они производят в G1 напряжение соответствует 2,3 кОм. Если бы R1 был сделан 2,3 кОм, R1 также потребляет 2,8 Вт ВЧ-мощности из сети. В этом примере 4,7 кОм (1,5 Вт) будет разумным значением для R1.

Если C1 + C2 в 3 раза больше, чем катод к сеточному конденсатору, ВЧ-напряжение на C1 составляет около 27 вольт, а уровень импеданса около 175 Ом (импеданс рассчитывается как квадрат напряжения)

Предполагая, что нам нужно 5 Вт для питания усилителя (2.8 для сетки, 1,4 для R1 и 0,8 для потерь) ток через C2 должен быть 0,31A, потому что это ток, который мы получаем, когда получаем 5 Вт от источника на 50 Ом. Напряжение на входе RF составляет 15,8 вольт, и оно синфазно с током. через C2. Напряжение на C2 должно составлять 90 градусов. не совпадают по фазе с током, как всегда для конденсаторов, поэтому 27 вольт через C1 должен быть сдвинут по фазе на 90 градусов относительно 15,8 вольт. на входе. Напряжение на C2 тогда становится 31 вольт с использованием Пифагора.Для C2 у нас 31 вольт при 0,31 ампера, или 100 Ом, то есть на 144 МГц. разумное начальное значение для C2 - 15 пФ.

Практическая наладка сетевого контура
Сначала сопоставьте каскад драйвера с нагрузкой 50 Ом при мощности уровень, который, по вашему мнению, будет подходящим для управления усилителем мощности. Вы хотите, чтобы драйвер был настроен на максимальную мощность. когда он нагружен нагрузкой 50 Ом. Если у вас достаточно мощности привода, можно использовать аттенюатор 3 дБ или 6 дБ. вставлен (используйте немного RG58 - он ослабит достаточно высокие уровни мощности без каких-либо проблем)

Схема сети должна иметь два элемента управления, один для загрузки и один для тюнинг.Это может быть конфигурация с C1 и C2, как на рисунке выше, или с настроечным конденсатором и переменной индуктивной связью с подвижная ссылка или многими другими способами.

Просто измените настройку и нагрузку для максимального напряжения на R2. При необходимости отрегулируйте мощность привода, если вы можете достичь максимальной варьируя настройку и нагрузку на большую или маленькую. Но убедитесь, что драйвер все еще оптимизирован на 50 Ом.

Когда это будет сделано, вы можете вставить измеритель КСВ между драйвером и усилитель мощности.Прибор покажет, что КСВ близок к 1.0, и это потому, что вы настроили драйвер для получения максимальной мощности при правильном сопротивлении. Наконец, вы можете отрегулировать настройку и нагрузку на сетку усилителя мощности, при регулировке мощности привода для желаемого напряжения и тока сети.

Если вы начнете процедуру, просто посмотрев на КСВ-метр, вы можете столкнуться с непростой ситуацией с бесконечным КСВ, корректировки могут одинаково влиять как на прямую, так и на отраженную мощность.

Описанная здесь процедура очень безопасна. Даже если схема сети совершенно неправильно в новой конструкции усилителя, с настройкой и загрузкой очень далеки от разумных значений, вы легко увидите, в каком направлении идти по количеству поворотов, перемещение звеньев, изменение номиналов конденсаторов или любые другие модификации необходимо, чтобы схема сети работала должным образом.

Нейтрализация
Иногда возникает связь между цепью сетки и цепью пластин.Эта связь может быть связана с емкостью между g1 и анодом, но это также может быть из-за плохой развязки g2 или некоторого общего пути тока для входных и выходных цепей. Если эта связь достаточно сильна и имеет правильную фазу, усилитель станет осциллятором.

В приведенном выше примере 4CX250B имеет усиление около 20 дБ на полной мощности. Полный выход находится в состоянии насыщения (класс C), а усиление хорошее. делайте больше на более низких уровнях драйва.При примерно 35 В (среднеквадратичное значение) на управляющей сетке выходная мощность составляет около 300 Вт. Входное сопротивление больше не будет составлять 50 Ом, поскольку сетка цепь больше не нагружается никаким сетевым током (класс АВ, при - 55 вольт в сети). Входная мощность составит 0,6 Вт, необходимое для выработки 55 вольт. через R1 (или немного больше), поэтому усиление составляет почти 30 дБ. Если R1 опущен, коэффициент усиления легко может стать 45 дБ в классе AB. усилитель - помните, цель R1 - снизить коэффициент усиления на низком уровне. уровни мощности, чтобы избежать щелчков при работе CW.

При максимальном усилении усилителя 30 дБ связь между вход и выход должны быть достаточно слабыми, чтобы вызвать ослабление не менее 40 дБ при прохождении через усилитель слабого сигнала без каких-либо напряжений.

При проверке затухания через усилитель, сначала убедитесь, что он правильно настроен как на сетке, так и на сторона плиты. Настройте сторону пластины без высоких напряжений, как описано как описано здесь Холодная регулировка настройки и загрузки контура бака

Измерьте затухание через усилитель с источником 50 Ом и нагрузка.Неважно, в каком направлении вы посылаете сигнал. Без приложенного напряжения усилитель мощности представляет собой всего лишь набор пассивные компоненты, R, L и C, а затухание не зависит направления сигнала.

Если у вас нет доступа к инструментам, просто подключите усилитель мощности. между антенной и приемником и попросите местного любителя прислать сигнал в вашу сторону. Затем найдите способ узнать, насколько сильно получен сигнал. ослабляется усилителем мощности.(Используйте аттенюаторы или откалибруйте S-метр)

Если затухание недостаточно велико, что-то нужно делать.

Вы можете уменьшить усиление, уменьшив R1, это даст незначительное улучшение, но если у вас есть драйв мощность нужна, а почему бы и нет?

Может быть, изменения в развязке экранной сетки улучшатся - это легко узнать. Помните, что напряжение отсутствует. Вы можете замкнуть сетку экрана на землю, чтобы увидеть, сопротивление поможет.

Если больше ничего не помогает (или если вы используете триод), усилитель должен быть нейтрализован. С помощью приведенной выше принципиальной схемы это можно сделать добавлением очень маленькой емкости от конца C1 L1 к пластине. Эта емкость представляет собой небольшой кусок проволоки, который вставляется в анод. отсек. Просто поиграйте с этим маленьким проводом, пока не найдете глубокий минимум в слабый сигнал, передаваемый через усилитель. Помните, что этот конденсатор также параллелен C1, который возможно, придется перенастроить.

Всегда можно получить очень высокое затухание через усилитель. без напряжения. Если нет глубокого нуля при некотором четко определенном значении при нейтрализации конденсатор, фаза сигнала, проходящего через конденсатор нейтрализации неправильный. Затем фаза этого сигнала может быть сдвинута LC-звеном. Вам нужно просто подавать то же количество энергии, что и нежелательная связь, но в противофазе и за счет использования реактивного составные части.Просто убедитесь, что фазовращатель широкополосный - чтобы он не создать обратную связь в неправильной фазе на некоторой близкой частоте.

На главную страницу СМ 5 БСЗ

Cirrus Logic CS5532-BSZ: символ, посадочное место, 3D STEP Модель

Соглашение о подписке с конечным пользователем Ultra Librarian®

ЭТО ЮРИДИЧЕСКОЕ СОГЛАШЕНИЕ МЕЖДУ КОНЕЧНЫМ ПОЛЬЗОВАТЕЛЕМ И EMA DESIGN AUTOMATION®, INC. ПУТЕМ ЗАГРУЗКИ СИМВОЛОВ ECAD, ОТПЕЧАТКОВ ПЕЧАТНЫХ ПЛАТ, МОДЕЛЕЙ И СООТВЕТСТВУЮЩИХ МАТЕРИАЛОВ В ПИСЬМЕННОМ СОДЕРЖАНИИ, В ЭЛЕКТРОННОМ ИЛИ В ЛЮБОМ ДРУГОМ ФОРМАТЕ ВЕБ-САЙТ ULTRA LIBRARIAN® ВЫ СОГЛАШАЕТЕСЬ СОБЛЮДАТЬ ДАННЫЕ УСЛОВИЯ ИСПОЛЬЗОВАНИЯ, ВСЕ ПРИМЕНИМЫЕ ЗАКОНЫ И ПОЛОЖЕНИЯ, И СОГЛАШАЕТЕСЬ С ОТВЕТСТВЕННОСТЬЮ ЗА СОБЛЮДЕНИЕ ЛЮБЫХ ПРИМЕНИМЫХ МЕСТНЫХ ЗАКОНОДАТЕЛЬСТВ.ЕСЛИ ВЫ НЕ СОГЛАСНЫ С КАКИМ-ЛИБО ИЗ ЭТИХ УСЛОВИЙ, ЗАПРЕЩАЕТСЯ ЗАГРУЗИТЬ КОНТЕНТ. СОДЕРЖАНИЕ ЗАЩИЩЕНО ДЕЙСТВУЮЩИМ ЗАКОНОМ ОБ АВТОРСКИХ ПРАВАХ И ТОВАРНЫХ ЗНАКАХ.

  1. Предоставление прав . В обмен на оплату соответствующей платы за подписку и до тех пор, пока вы соблюдаете условия настоящего Соглашения, EMA предоставляет вам неисключительное и непередаваемое (за исключением случаев, специально оговоренных в настоящем документе) ограниченное право на использование веб-сайта Ultra Librarian для загрузки СОДЕРЖАНИЕ.Ваше использование ограничивается исключительно загрузкой и использованием КОНТЕНТА исключительно в системах ECAD, PCB и MCAD, а также только для проектирования электронных схем, печатных плат или других систем. Любое другое использование КОНТЕНТА запрещено. EMA оставляет за собой право прекратить ваши права по настоящему Соглашению и обратиться за любыми другими средствами правовой защиты, если вы нарушите какие-либо положения настоящего Соглашения, и в случае такого прекращения и в любое время EMA и / или его лицензиары владеют и сохраняют за собой все права, права собственности. и интерес к СОДЕРЖАНИЮ, включая все патенты, патентные права, авторские права, коммерческую тайну, знаки обслуживания и товарные знаки, а также любые приложения для любого из вышеперечисленного во всех странах мира, воплощенные в нем, и вы не будете иметь никаких прав в связи с этим.Если вы не являетесь зарегистрированным или авторизованным пользователем, вам не разрешается загружать КОНТЕНТ из онлайн-библиотеки для каких-либо целей. Если вы, тем не менее, получаете доступ к КОНТЕНТУ без регистрации и авторизации, ваш доступ и использование будут регулироваться настоящим Соглашением, и вы будете нести ответственность перед EMA за любое нарушение, а также за соответствующую плату за использование. EMA может ограничить количество КОНТЕНТА, доступного в онлайн-библиотеке, и может отклонить любую загрузку или любую часть загрузки.
  2. Использование .Для загрузки КОНТЕНТА с веб-сайта Ultra Librarian («Веб-сайт») требуется регистрация либо напрямую, либо по ссылке с партнерского веб-сайта. У вас есть право скачать КОНТЕНТ. Вы можете включать СОДЕРЖИМОЕ, ​​к которому вам разрешен доступ, в свои продукты или проекты, которые могут распространяться без ограничений, в том числе в коммерческих, образовательных и открытых целях. Вы не можете использовать КОНТЕНТ для публикации или создания библиотеки или библиотек для продажи или распространения в коммерческих целях или предоставления возможности третьим лицам делать то же самое.Вы можете использовать СОДЕРЖИМОЕ только в соответствии с законодательством, включая применимые законы и постановления об экспорте и реэкспорте. Вы несете ответственность за любое использование КОНТЕНТА, доступ к которому осуществляется в соответствии с вашим регистрационным кодом. У вас нет разрешения на использование КОНТЕНТА, если вы находитесь в каком-либо списке запрещенных или исключенных лиц.
  3. Авторские права . СОДЕРЖАНИЕ принадлежит EMA и является конфиденциальной собственностью EMA или третьих лиц, от которых EMA получила права, и защищается законами США об авторском праве и положениями международных договоров.Вы признаете, что EMA или любые третьи стороны, от которых EMA получила права, являются единственными и исключительными владельцами всех прав, прав собственности и интересов, включая все торговые марки, авторские права, патенты, торговые наименования, коммерческую тайну и другие права интеллектуальной собственности. Вы не можете изменять, скрывать или удалять уведомления об авторских правах из КОНТЕНТА. Вы соглашаетесь принять все разумные меры и проявить должную осмотрительность для защиты СОДЕРЖИМОГО и сопроводительных материалов от несанкционированного воспроизведения, публикации или распространения, за исключением случаев, указанных в настоящем Соглашении.
  4. Прекращение действия . EMA оставляет за собой право прекратить ваш доступ и искать любые другие средства правовой защиты в случае невыполнения вами условий настоящего Соглашения. Невыполнение вами ваших обязательств по настоящему Соглашению, включая, помимо прочего, своевременную оплату всех сборов или несостоятельность, банкротство, реорганизацию, переуступку в пользу кредиторов, роспуск, ликвидацию или закрытие бизнеса, представляет собой неисполнение обязательств в соответствии с настоящим Соглашением. Соглашение.
  5. Обязательства по прекращению или истечению срока действия . После расторжения или истечения срока действия настоящего Соглашения вы должны немедленно прекратить загрузку КОНТЕНТА. Ваши обязательства в отношении СОДЕРЖИМОГО остаются в силе после прекращения или истечения срока действия настоящего Соглашения.
  6. Гарантия . СОДЕРЖАНИЕ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ». МЫ НЕ ГАРАНТИРУЕМ, ЧТО СОДЕРЖАНИЕ ИЛИ ФУНКЦИИ, ВЫПОЛНЯЕМЫЕ НА САЙТЕ, БУДУТ БЕЗОПАСНЫМИ, БЕЗ ПЕРЕРЫВОВ ИЛИ ЗАДЕРЖКИ ИЛИ БЕЗ ОШИБОК.МЫ НЕ ДАЕМ НИКАКИХ ГАРАНТИЙ ИЛИ КАКИХ-ЛИБО ЗАЯВЛЕНИЙ ОТНОСИТЕЛЬНО ТОЧНОСТИ ИЛИ НАДЕЖНОСТИ СОДЕРЖАНИЯ. МЫ ОТКАЗЫВАЕМСЯ ОТ ВСЕХ ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ БЕЗ ОГРАНИЧЕНИЙ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ, НЕДОСТАТОЧНОСТИ НАРУШЕНИЯ ПРАВА ТРЕТЬИХ ЛИЦ И ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ, СВЯЗАННОЙ С СОДЕРЖАНИЕМ.
  7. Ограничение ответственности . ВЫ НЕСЕТЕ ВСЮ ОТВЕТСТВЕННОСТЬ И РИСКИ ЗА ИСПОЛЬЗОВАНИЕ ВЕБ-САЙТА, ​​ЗАГРУЖЕННОГО КОНТЕНТА И ИНТЕРНЕТА В целом.В МАКСИМАЛЬНОЙ СТЕПЕНИ, РАЗРЕШЕННОЙ ЗАКОНОДАТЕЛЬСТВОМ, НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ EMA ИЛИ ЕГО ПОСТАВЩИКИ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ КОСВЕННЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ОСОБЫЕ УБЫТКИ ИЛИ ЛЮБЫЕ ДРУГИЕ УБЫТКИ (ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ, УЩЕРБ ВЗАИМОДЕЙСТВИЯ БИЗНЕСА ПОТЕРЯ ДЕЛОВОЙ ИНФОРМАЦИИ ИЛИ ДРУГИЕ ВЕЩЕСТВЕННЫЕ УБЫТКИ, ВЫЗВАННЫЕ ИСПОЛЬЗОВАНИЕМ ИЛИ НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАТЬ СОДЕРЖАНИЕ, ДАЖЕ ЕСЛИ EMA БЫЛО ПРЕДУПРЕЖДЕНО О ВОЗМОЖНОСТИ ТАКИХ УБЫТКОВ НЕЗАВИСИМО ОТ ПРАВОВОЙ ТЕОРИИ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ОТВЕТСТВЕННОСТЬ EMA, СВЯЗАННАЯ С ИСПОЛЬЗОВАНИЕМ КОНТЕНТА И ЛЮБЫХ СООТВЕТСТВУЮЩИХ ЭЛЕМЕНТОВ, НЕ ДОЛЖНА ПРЕВЫШАТЬ СТОИМОСТЬ ПОДПИСКИ, УПЛАЧЕННУЮ ЗА ДОСТУП К КОНТЕНТУ ЗА ПОСЛЕДНИЕ 365 ДНЕЙ.ХОТЯ МЫ ВЕРИМ, ЧТО СОДЕРЖАНИЕ ТОЧНО, ПОЛНО И АКТУАЛЬНО, МЫ НЕ ДАЕМ НИКАКИХ ГАРАНТИЙ В ОТНОШЕНИИ ТОЧНОСТИ ИЛИ ПОЛНОТЫ ИЛИ ДЕЙСТВИТЕЛЬНОСТИ СОДЕРЖАНИЯ. ВЫ ОБЯЗАНЫ ПРОВЕРИТЬ ЛЮБУЮ ИНФОРМАЦИЮ, ПРЕЖДЕ чем на нее положиться. СОДЕРЖАНИЕ МОЖЕТ СОДЕРЖАТЬ ТЕХНИЧЕСКИЕ НЕТОЧНОСТИ ИЛИ ТИПОГРАФИЧЕСКИЕ ОШИБКИ. МЫ МОЖЕМ ИЗМЕНИТЬ СОДЕРЖАНИЕ В ЛЮБОЕ ВРЕМЯ И БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ.
  8. Форс-мажор . EMA не несет ответственности за любые убытки, ущерб или штрафы, возникшие в результате задержки по причинам, не зависящим от нее, включая, помимо прочего, задержки со стороны своих поставщиков или поставщиков интернет-услуг.
  9. Законы об экспорте . Вы соглашаетесь с тем, что не будете экспортировать или реэкспортировать КОНТЕНТ в любой форме без соответствующей лицензии или разрешения правительства США и других стран, если это необходимо, и возмещаете EMA любые убытки, связанные с вашим несоблюдением этих требований. Вы также соглашаетесь с тем, что ваши обязательства по этому разделу останутся в силе и продолжатся после любого прекращения или отзыва прав по настоящему Соглашению.
  10. Прочее .Вы соглашаетесь подчиняться исключительной юрисдикции в федеральных судах и судах штата Нью-Йорк, США. Настоящее соглашение должно толковаться в соответствии с законами штата Нью-Йорк без учета принципов коллизионного права. Если какое-либо условие или пункт настоящего Соглашения будет признано недействительным или не имеющим исковой силы, все остальные условия останутся в полной силе. Отказ от любого условия или нарушение условия настоящего Соглашения в любом случае не означает отказ от условия или любое последующее нарушение.Этот документ представляет собой полное соглашение между сторонами и заменяет собой любые предыдущие письменные или устные договоренности. Веб-сайт и СОДЕРЖАНИЕ могут быть расширены, добавлены, отозваны или иным образом изменены EMA в любое время без предварительного уведомления. Эти условия использования могут быть изменены EMA в любое время и будут применяться в будущем. Продолжение использования Веб-сайта или загрузка КОНТЕНТА после любых изменений означает принятие любых изменений. В случае, если EMA возбудит против вас судебный иск для обеспечения соблюдения условий настоящего Соглашения, EMA будет иметь право взыскать разумные гонорары и расходы адвоката за любое судебное разбирательство, во время или до суда и после апелляции, в дополнение к любым другим средствам правовой защиты, которые сочтет необходимыми. Суд.

2018 Все права защищены.
EMA Design Automation, ® Inc.
Ультра Библиотекарь®

Если у вас есть какие-либо вопросы относительно этого соглашения или вы хотите связаться с EMA Design Automation, Inc. по какой-либо причине, напишите: EMA Design Automation, Inc., Attn: Legal Department, PO Box 23325, Rochester, New York 14692.

Ответственность, возникающая в результате обмена текстовыми сообщениями

Соавтор: Майкл ЛеМолт

Недавно Верховный суд Калифорнии принял сертифицированный вопрос Девятого округа относительно страхового покрытия требований, возникающих в соответствии с Законом о защите потребителей телефонной связи (TCPA).Суд определит, включает ли в соответствии с законодательством Калифорнии политика коммерческой ответственности, охватывающая телесные повреждения, покрытие претензий, которые застрахованное лицо нарушило TCPA, отправив незапрашиваемые текстовые сообщения, не раскрывающие никакой личной информации.

В Yahoo! Inc. против компании National Union Fire Insurance Company из Питтсбурга, Пенсильвания, , № 17-16452 (9-й округ 2019 г.), Yahoo! купил пять последовательных однолетних полисов по страхованию коммерческой гражданской ответственности у National Union.Страховые полисы состояли из стандартной формы полиса, но также содержали одобрение, которое изменяло стандартную форму тремя ключевыми способами:

  1. В то время как стандартный полис «исключал личные и рекламные травмы, возникшие в результате распространения материалов в нарушение TCPA». это одобрение удалило это явное исключение.
  2. Он ограничил охват «телесных повреждений», включив в него травмы, полученные в результате: (a) ложного ареста, задержания или тюремного заключения; b) злонамеренное судебное преследование; c) неправомерное выселение, незаконное проникновение в помещение или нарушение права на частное владение комнатой, жилым помещением или помещениями, занимаемыми лицом, совершенное собственником, арендодателем или арендодателем или от их имени; (d) устная или письменная публикация любым способом материалов, содержащих клевету или клевету на лицо или организацию или унижающих товары, продукты или услуги лица или организации; или (e) устная или письменная публикация любым способом материалов, нарушающих право человека на неприкосновенность частной жизни.
  3. Подтверждение исключает покрытие «рекламного ущерба», который определяется как ущерб, возникший в результате: (а) устной или письменной публикации любым способом материалов в вашей «рекламе», содержащих клевету или клевету в отношении лица или организации или унижающих ее или товары, продукты или услуги организации; (б) устная или письменная публикация любым способом материалов в вашей «рекламе», которые нарушают право человека на неприкосновенность частной жизни; (c) использование чужой рекламной идеи в вашей «рекламе»; или (d) нарушение авторских прав, фирменного стиля или слогана в вашей «рекламе».”

В конечном итоге Yahoo! был ответчиком в пяти коллективных исках, пока действовала политика Национального союза: два в Калифорнии, два в Иллинойсе и один в Пенсильвании. Во всех пяти исках утверждалось, что Yahoo! нарушил TCPA, отправив незапрашиваемые текстовые сообщения участникам действия класса. Yahoo! обратился за помощью к Национальному союзу, чтобы защитить его в коллективных исках. Когда National Union отказался защищаться, Yahoo! предъявил иск о нарушении договора. В 2017 году Северный окружной суд Калифорнии удовлетворил ходатайство National Union об отклонении, и Yahoo! обратился.

В настоящее время в Девятом округе действует раздельный закон по вопросу, с которым суды столкнулись в деле Yahoo !. В деле ACS Systems Inc. против St. Paul Fire & Marine Insurance Co. , 147 Cal. Приложение. 4th 137 (2007), рассматриваемая политика охватывала только «рекламный ущерб», и конкретный рассматриваемый ущерб был «доведением до сведения любого лица или организации письменных или устных материалов, которые нарушают право человека на неприкосновенность частной жизни». В данном случае суд определил, что ущерб причинен стороне, чьи частные материалы были обнародованы, а не той, кому была доведена информация.Таким образом, суд пришел к выводу, что претензии TCPA не подпадали под действие политики, поскольку «получатель неавторизованного рекламного факса не имеет никаких заявлений о том, что« материалы, нарушающие право человека на неприкосновенность частной жизни », были« доведены до сведения »третьей стороны».

Однако также в деле ACC Systems суд отметил, что другие политики, которые не определяют «право на неприкосновенность частной жизни» или «устное или письменное общение», могут включать покрытие требований TCPA. Однако в отличие от State Farm Gen.Страхование против JT’s Frames Inc. , 181 Cal. Приложение. 4-й округ 429 (2010 г.) Девятый округ рассмотрел формулировки политики, которые действительно определяли рекламный ущерб как «устную или письменную публикацию материалов, нарушающих право человека на неприкосновенность частной жизни» и содержали противоположное тому, что суд заявил в деле ACC Systems : что язык не охватывал нарушения TCPA. В данном случае суд применил «последний антецедент» правила построения, который предусматривает, что «уточняющие слова, фразы и предложения должны применяться к словам или фразам, непосредственно предшествующим им, и не должны толковаться как распространяющиеся на другие более отдаленные или включающие их.В соответствии с этим правилом фраза «нарушает право человека на неприкосновенность частной жизни» заменяет «материал», а не слово «публикация». Таким образом, суд рассудил, что не «публикация» нарушает право на неприкосновенность частной жизни, а разглашение конфиденциальной информации. Затем суд постановил, что «чтобы подпадать под определение« рекламного вреда », предусмотренного политикой, рассматриваемый материал должен нарушать право человека на неприкосновенность частной жизни», а чтобы нарушить право человека на неприкосновенность частной жизни, материал должен быть конфиденциальной информацией.

Учитывая ведущую судебную практику Девятого округа, становится ясно, почему суд требует разъяснений по этому вопросу. Суд заявил, что подтвердил этот вопрос «из-за его значимости для многих групповых исков, связанных с исками TCPA против страхователей с этими полисами, а также из-за большого размера потенциальной ответственности на кону». В настоящее время обе стороны подают записки amicus curiae, и Верховный суд Калифорнии должен ответить на сертифицированный вопрос в течение года.

Адвокаты Биллер и ЛеМульт ограничивают свою практику по своему выбору представлением страхователей в связи с претензиями о значительном имущественном ущербе и жертвами серьезных телесных повреждений.

Biller, Sachs, Zito & LeMoult, 2750 Whitney Avenue, Hamden, Connecticut

Электронная почта: [электронная почта защищена] | Телефон: 203-281-1717 | Факс: 203-281-7887

5 PCS CS5460A-BSZ SSOP-24 CS5460 Однофазная двунаправленная ИС питания / энергии Электронные компоненты и полупроводники Интегральные схемы (ИС)

5 PCS CS5460A-BSZ SSOP-24 CS5460 Однофазная двунаправленная ИС питания / энергии Электронные компоненты и полупроводники Интегральные схемы (ИС)

5 шт CS5460A-BSZ SSOP-24 CS5460 Однофазная двунаправленная микросхема питания / энергии

CS5460 Однофазная двунаправленная ИС питания / энергии 5 шт. CS5460A-BSZ SSOP-24, Однофазная двунаправленная ИС питания / энергии, 5 шт. Много.CS5460A-BSZ SSOP-24 CS5460 Однофазная двунаправленная ИС питания / энергии 5 шт., 5 шт CS5460A-BSZ SSOP-24 Однофазная двунаправленная ИС питания / энергии CS5460, Бизнес и промышленность, Электрооборудование и материалы, Электронные компоненты и Полупроводники, полупроводники и активные элементы, интегральные схемы (ИС), другие интегральные схемы.




перейти к содержанию

5 шт CS5460A-BSZ SSOP-24 CS5460 Однофазная двунаправленная микросхема питания / энергии

5 PCS CS5460A-BSZ SSOP-24 CS5460 Однофазная двунаправленная ИС питания / энергии.Однофазная двунаправленная интегральная схема питания / энергии. 5 шт. Много .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если упаковка применима). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий: UPC:: Не применяется, Бренд:: Wahkitsing: Модель:: CS5460A-BSZ, Тип схемы:: ИС и процессоры: MPN:: CS5460A-BSZ, Страна производства: Таиланд,


5 шт CS5460A-BSZ SSOP-24 CS5460 Однофазная двунаправленная микросхема питания / энергии

Корректирующие шорты удовлетворят все ваши потребности.и предлагает гладкий вид с 50-градусной регулировкой в ​​любом направлении, чтобы помочь направить воду туда, куда вы хотите. : Nation1 Бутылочка с широким горлом из нержавеющей стали для спорта и тренажерного зала. Ремень D&D PowerDrive BX55 / 04, 21/32 x 58 дюймов, OC, 4 полосы. Этот список доступен в бело-желтом цвете, подходит для круглогодичной куртки. Повязка на голову может быть стилизована 16 различными способами, Double Cut 1/4 "Shank 1/8" SF-11 Tree Grobet USA Carbide Burr Burr Bit. Купить Elite Audio EA-RCA25 25 '2-канальный двухканальный соединительный кабель RCA на витой паре с раздельными контактами 100% медь с шумоподавлением. Профессиональный уровень: все остальное - ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.Самый низкий уровень воды, который может получить насос, составляет 2 дюйма. Получение кольца с гравировкой может занять 1-2 дня после того, как мы получим его от вас, 80/20 Inc 30 Series 30-3060 x 160 мм Алюминий 45 градусов Опора Деталь № 30-2566 N. РАЗРАБОТАН ДЛЯ МАКСИМАЛЬНОГО КОМФОРТА с мягким: Jordan Sportswear Wings Fleece Full Zip Hoodie Mens Стиль: 860196-010 Размер: S: Одежда, (2 шт.) 2,5 мм x 45 Метчик с прямым шлицем M2,5 x 0,45 мм высшего качества. Ожерелье ручной работы в стиле бохо, которое также можно носить как браслет. Стоимость доставки является приблизительной.10 шт. 120 мкФ 400 В 105 ° C Радиальный электролитический конденсатор 18 * 30 мм. Волк имеет размеры 11 дюймов в высоту и 7 дюймов в ширину. Так что продолжайте возвращаться, чтобы увидеть больше, 10-миллиметровая КРУГЛАЯ СВЕТОДИОДНАЯ ЛАМПА ДЛЯ ПАНЕЛИ ЗЕЛЕНАЯ ЛИНЗА 3VDC-12VDC # NN10CGR, она красиво блестит на свету и изготовлена ​​из чистого серебра 925 пробы. Звездообразные кольца Наращиваемое кольцо CZ кольцо Кластерное кольцо Dainty, 5 шт. I2C Rtc DS1307 AT24C32 Модуль часов реального времени для Avr Arm Pic Запас США o. Перед покупкой ознакомьтесь со всеми 21+ вариантами расцветки. Красивый бант из проволоки из фиолетовых и серебряных лент для вашей праздничной елки с мерцающим эффектом.AN8806SB Оригинальная новая интегральная схема Matsushita. так ваш уникальный дизайн будет отлично смотреться и заставлять кого-то смешно улыбаться. Максимальное удовлетворение различных потребностей. WG-351 * NEW IDEAL TERMINAL STRIP 6 CIRUIT 89-206 .............., но обеспечивает будущим поколениям такую ​​же возможность, жертвуя часть всех покупок R, предлагает стильные и современные украшения В соответствии с современной модой, подвесной кнопочный переключатель подъемного крана с защитой от дождя и дождя COP-21 AC 250V / 380V. Вот почему мы предлагаем вам 30-дневную гарантию возврата денег, если вы не полностью довольны своей покупкой.6 6V (F35) Z 6 XE 2004/06 2005/09 OPEL VECTRA C Caravan (Z02) 2, размер: малый размер для 1 аккумулятора; Средний размер на 2 батареи; Большой размер на 3 батарейки. В КОРОБКЕ ВХОДИТ: Проектор PX727-4K 4K UHD. ЧТО ВКЛЮЧЕНО: Размеры этой всплывающей карты: 5 дюймов Ш x 7 дюймов В; карта поставляется с одним пустым конвертом.

5 PCS CS5460A-BSZ SSOP-24 CS5460 Однофазный двунаправленный блок питания / энергии
Однофазный двунаправленный блок питания / энергии, 5 шт. Много.

cs5460a-bsz техническое описание и примечания к применению

ТЭН
to3

Реферат: pa78dk IC 14093 CS5460A-BSZ радиатор 12-слотовый MO-127 PA60EU CS8416-CZZ PA05A PA86EU
Текст: Номер детали: Однофазная двунаправленная ИС, 24-SSOP 598-1094-5-ND 5.30 4.24 CS5460A-BSZ


Оригинал
PDF CS8416 CS8406 598-1199-5-НД CS6422-CS 598-1200-5-НД CS6422-CSZ CS8421 CDB8421 CS8421 CS8421, to3 РАДИАТОР pa78dk IC 14093 CS5460A-BSZ радиатор 12-sip МО-127 PA60EU CS8416-CZZ PA05A PA86EU
2009 - для поверхностного монтажа 5460A

Аннотация: 5460a 1002ds SMD 5460A детали контактов motorola smd C1000 5460a bsz CS5460A-BSZ cs5460a c источник CS5460A Z1 SMD
Текст: NC7SB3157P6X CS5460A-BSZ / C NC7SZ04M5X LT1019CS8-2.5 # PBF NC7WZ07P6X C8051F320-GQ 24LC00-I / OT


Оригинал
PDF CDB5460AU CDB5460AU CS5460A. LT1019 C8051F320 CS5460A DS487DBU1 SMD 5460A 5460a 1002ds Детали контакта SMD 5460A моторола smd C1000 5460a bsz CS5460A-BSZ cs5460a c источник Z1 SMD
2011 - Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF CS5460A CS5460A DS487F5
2011 - Схема усилителя 1000w

Аннотация: Схема усилителя мощности 5460a, 1000 Вт, схема импульсной схемы SPS, печатная плата AN225 AN227 BAV199 CDB5460A CS5460A
Текст: нет текста в файле


Оригинал
PDF CS5460A CS5460A DS487F5 Схема усилителя 1000 Вт 5460a Схема усилителя мощности 1000 Вт макет печатной платы SPS AN225 AN227 BAV199 CDB5460A
2007 - CS5460A

Аннотация: трансформатор LSE B3 как проверить AN225 AN227 BAV199 CDB5460A LSE B3 трансформатор emc sps 1000w трансформаторы ТОКА
Текст: нет текста в файле


Оригинал
PDF CS5460A DS487F4 CS5460A Трансформатор LSE B3 как проверить AN225 AN227 BAV199 CDB5460A Трансформатор LSE B3 emc sps 1000w Трансформаторы ТОКА
Принципиальная схема ибп
2007 - 1000w

Аннотация: Схема усилителя 1000 Вт Схема усилителя мощности 1000 Вт Схема усилителя мощности LSE B3 Трансформатор 1000 Вт LSE B4 1 фаза SCR ТРИГГЕР ИМПУЛЬСНЫЙ ТРАНСФОРМАТОР scr управляющая схема для двигателя постоянного тока cs5460a c источник 5460a
Текст: нет текста в файле


Оригинал
PDF CS5460A DS487F4 принципиальная схема ИБП 1000 Вт Схема усилителя 1000 Вт Схема усилителя мощности 1000 Вт Трансформатор LSE B3 Принципиальная схема усилителя мощности 1000 Вт Трансформатор LSE B4 1-фазный ТРИГГЕРНЫЙ ИМПУЛЬСНЫЙ ТРАНСФОРМАТОР SCR схема управления scr для двигателя постоянного тока cs5460a c источник 5460a
2004 - Схема усилителя 1000w

Аннотация: 5460a bsz 5460a принципиальная схема ИБП 1000w cs5460a c схема источника индуктивный датчик приближения постоянного тока Схема усилителя мощности 1000w AN225 AN227 BAV199
Текст: нет текста в файле


Оригинал
PDF CS5460A Схема усилителя 1000 Вт 5460a bsz 5460a принципиальная схема ИБП 1000 Вт cs5460a c источник Схема индуктивного датчика приближения постоянного тока Схема усилителя мощности 1000 Вт AN225 AN227 BAV199
2011 - эквивалент FSQ510

Аннотация: Интерфейс ZIGBEE BTA12 6008 bta16 6008 с AVR ATmega16 Прецизионный симистор управления термостат тиристор t 558 f eupec gw 5819 диодный транзистор a564 транзистор A564 BSM25GP120 b2
Текст: нет текста в файле


Оригинал
PDF ГП-20) Эквивалент FSQ510 BTA12 6008 bta16 6008 Интерфейс ZIGBEE с AVR ATmega16 Прецизионный термостат с симисторным управлением тиристор t 558 f eupec gw 5819 диод транзистор а564 Транзистор A564 BSM25GP120 b2
Ардуино Mega2560

Аннотация: 13001 S 6D ТРАНЗИСТОР arduino uno rev 3 оптический энкодер Agilent 9988 MZ 13001 транзистор arduino mega 2650 skip 613 gb 123 ct модуль звукового датчика arduino pic arduino nano mc34063l
Текст: нет текста в файле


Оригинал
PDF CY8C38 CY8C29 включая 795 12T9797 12T9804 12T9803 12T9800 12T9802 12T9801 12T9805 Arduino Mega2560 13001 S 6D ТРАНЗИСТОР arduino uno rev 3 оптический энкодер Agilent 9988 МЗ 13001 ТРАНЗИСТОР ардуино мега 2650 лыжный склон 613 gb 123 ct модуль звукового датчика arduino pic arduino nano mc34063l
2009 - инвертор PIC16F72 ибп

Аннотация: ИБП инвертор PIC16F72 PIC16F676 шестнадцатеричный код 16F877 с SD-картой и ЖК-проект принципиальная схема беспроводная шпионская камера NH82801GB xmega-a4 онлайн-ИБП руководство по обслуживанию резервные копии ES 500 realtek rtd 1186 ARM LPC2148 ВЗАИМОДЕЙСТВИЕ С RFID принципиальной схемой
Текст: нет текста в файле


Оригинал
PDF элемент-14 element14.element14, Инверторные ИБП PIC16F72 Инвертор ИБП PIC16F72 Шестнадцатеричный код инвертора PIC16F676 16F877 с sd-картой и проектом lcd принципиальная схема беспроводной шпионской камеры NH82801GB xmega-a4 онлайн ИБП сервис мануал резервные копии ES 500 Realtek RTD 1186 ARM LPC2148 ВЗАИМОДЕЙСТВИЕ С RFID принципиальной схемой
лм 3240

Аннотация: smd транзистор 6c5 EMP11 RSQ035P03 HTRM800 CY62148E BAS70WT ABB инвертор код неисправности двигателя инвертор ABB ACS 300 abb инвертор ручной acs 800
Текст: нет текста в файле


OCR сканирование
PDF P462-ND LNG295LFCP2U P463-ND LNG395MFTP5U P468-ND LNG995PF8W AT-DE071) lm3240 smd транзистор 6c5 EMP11 RSQ035P03 HTRM800 CY62148E BAS70WT Код неисправности инверторного двигателя ABB инвертор ABB ACS 300 abb инвертор ручной acs 800
Схема стабилизатора переменного напряжения
2000-220В

Аннотация: Цветной телевизор LG Принципиальная схема tda 9370 1000w инвертор PURE SINE WAVE принципиальная схема принципиальная схема atx Блок питания 500w TV SHARP IC TDA 9381 PS принципиальная схема беспроводная шпионская камера 9744 mini mainboard v1.2 sony 279-87 транзистор E 13005-2 superpro lx
Текст: нет текста в файле


Оригинал
PDF AD9272 P462-ND LNG295LFCP2U P463-ND LNG395MFTP5U Принципиальная схема стабилизатора переменного напряжения 220В Схема цветного телевизора LG tda 9370 Принципиальная схема инвертора PURE SINE WAVE мощностью 1000 Вт принципиальная схема atx блок питания 500w Микросхема TV SHARP TDA 9381 PS принципиальная схема беспроводной шпионской камеры 9744 мини материнская плата v1.2 sony 279-87 транзистор Е 13005-2 superpro lx
2010 - схема блока питания atx 500w

Реферат: Pioneer PAL 012A 1000w инвертор PURE SINE WAVE принципиальная схема Цифровые ИБП на 600 ВА winbond bios 25064 TLE 9180 Infineon smsc MEC 1300 Nu TBE принципиальная схема инвертор 2000 Вт DK55 принципиальная схема светящегося 600 ВА ИБП
Текст: нет текста в файле


Оригинал
PDF P462-ND P463-ND LNG295LFCP2U LNG395MFTP5U US2011) принципиальная схема atx блок питания 500w pioneer PAL 012A Принципиальная схема инвертора PURE SINE WAVE мощностью 1000 Вт Цифровые схемы ИБП 600 ВА Winbond BIOS 25064 TLE 9180 Infineon smsc MEC 1300 Nu Схема преобразователя TBE 2000w DK55 Принципиальная схема светящегося ИБП 600ВА
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
