Стабилизаторы напряжения на транзисторах: схема на стабилитроне

Радиоэлектронные устройства для нормальной работы требуют питания стабилизированным напряжением. Подходы к стабилизации различаются в зависимости от предъявляемых требований, потребляемой мощности нагрузки.

Стабилизатор переменного напряжения

Принцип работы стабилизатора

Принцип работы заключается в поддержании выходного напряжения в заданных узких пределах, независимо от тока нагрузки и величины входа.

По принципам построения стабилизирующие устройства делятся на следующие группы:

  • Параметрические;
  • Компенсационные;
  • Импульсные.

Параметрические стабилизаторы основаны на использовании вольт-амперной характеристики стабилизирующего элемента, где выбирается участок с малым дифференциальным сопротивлением (при изменении тока на значительную величину напряжение на элементе остается постоянным).

Вольт-амперная характеристика стабилитрона

Более сложные компенсационные конструкции используют обратную связь, величина которой пропорциональна разнице выходного напряжения и эталонного.

К сведению. Импульсные устройства основаны на принципе накопления энергии в реактивном элементе – емкости или индуктивности.

Простой параметрический стабилизатор напряжения

Простейшая конструкция содержит всего два элемента:

  • Стабилизирующий диод – стабилитрон;
  • Токоограничительный резистор.

Такая схема стабилизатора имеет ограниченное применение, поскольку работает в ограниченном диапазоне сопротивления нагрузки – ток через стабилитрон должен быть больше нагрузки как минимум в 3-10 раз.

Параметрическая схема

Стабилизатор напряжения с применением транзистора

Если дополнить конструкцию со стабилитроном эмиттерным повторителем, получится параметрический стабилизатор на транзисторе и стабилитроне с лучшими параметрами в отношении тока нагрузки.

В данной схеме напряжение на нагрузке определяется разностью между падением на стабилитроне и переходе база-эмиттер. Стабилизация происходит потому, что разность потенциалов перехода база-эмиттер слабо зависит от тока эмиттера.

Включение усилительного элемента позволяет увеличить ток нагрузки в Вst раз, где Вst – статический коэффициент передачи. Используя составной элемент (схема Дарлингтона), можно еще больше увеличить допустимый ток нагрузки до нескольких ампер.

Схема Дарлингтона

Схема параметрического стабилизатора напряжения на транзисторе обладает недостатками. Некоторая нестабильность напряжения на переходе база-эмиттер ухудшает коэффициент стабилизации конструкции в целом. Снижение мощности нагрузки ниже определенного минимума вызывает повышение выходного напряжения (для кремниевых компонентов на 0.6 Вольт, поскольку ток базы становится равным нулю).

Принципы расчета характеристик

Для простейшего расчета характеристик требуются следующие данные:

  • Напряжение питания;
  • Ток нагрузки;
  • Выходное напряжение.

Порядок расчета:

  1. Исходя из выходных параметров, определяется тип стабилизирующего элемента;
  2. Выбирается ключевой элемент по критериям:
  • Коэффициент стабилизации Вst≥Iн/Iст;
  • Допустимое напряжение коллектор-эмиттер больше максимального входного;
  • Максимальный ток коллектора должен быть больше нагрузки.

Компенсационные стабилизаторы

В компенсационных стабилизаторах производится сравнение эталонного (опорного) потенциала с выходным. Разница через контур отрицательной обратной связи поступает на базу ключевого транзистора, управляя величиной его открытия.

Точность стабилизации зависит от точности формирования опорного напряжения. Так как устройство сравнения потребляет малый ток, то опорный потенциал можно сформировать при помощи параметрического стабилизатора на стабилитроне и резисторе.

Компенсационная схема

Еще больше повысить эксплуатационные характеристики можно, используя источник тока вместо токоограничительного резистора. В качестве такого источника наиболее удобно применять полевой транзистор. Компенсационные устройства обладают хорошими характеристиками, поэтому большинство производителей элементной базы выпускает готовые модули, позволяющие создавать конструкции с минимумом элементов.

Импульсные стабилизаторы

Использование простых конструкций на транзисторах имеет недостаток – на ключевом элементе выделяется большая мощность рассеивания, которая тем больше, чем больше разница между входным и выходным параметром.

Главное отличие импульсных устройств – в том, что транзисторы работают в ключевом режиме, управляя накоплением и отдачей энергии реактивными элементами. Энергия, запасенная дросселем или конденсатором, позволяет не только стабилизировать напряжение, но и повышать его или инвертировать полярность.

Собранные на дискретных элементах импульсные преобразователи сложны в конструировании и регулировке. Сейчас выпускаются схемы, выполненные в виде интегральных микросхем, которым требуется импульсный ключ только для увеличения мощности. Устройства практически не требуют регулировки и обладают высокой надежностью.

Микросхема импульсных устройств

Схема на составном транзисторе

Параметрический стабилизатор напряжения на транзисторе ограничивает ток нагрузки не только за счет допустимого тока ключевого элемента. Задолго до наступления момента предельного режима стабилизация ухудшается, поскольку ограничивается статическим коэффициентом передачи ключевого транзистора.

Увеличить ток нагрузки можно, применяя составные элементы, включенные по схеме Дарлингтона. В таком включении общий коэффициент передачи равняется произведениям коэффициентов обоих транзисторов. Мощные усилительные транзисторы Дарлингтона часто выпускаются в едином корпусе, не требуя дополнительных соединений.

Схема на двух транзисторах

Используя два транзистора, можно собрать схему компенсационного стабилизатора, в котором один из триодов является ключевым, а второй служит для управления обратной связью. Такая конструкция легко позволяет регулировать величину выхода. Правильный стабилизатор также должен предусматривать защиту от перегрузки.

Схема на транзисторе и стабилитроне

Подключение ключевого элемента к простейшему устройству на стабилитроне позволяет с минимальными затруднениями увеличить ток нагрузки. Применение полевого транзистора вместо биполярного позволяет уменьшить рассеиваемую мощность, снизить падение на полупроводниковых переходах, увеличивая таким образом КПД конструкции.

Важно! При использовании полевых транзисторов рука и инструмент должны быть заземлены.

Какой выбрать стабилизатор напряжения, зависит от предъявляемых требований по значению тока нагрузки, коэффициенту стабилизации, габаритам конструкции.

Во многом это зависит от личных предпочтений. Компенсационные и параметрические устройства просты для понимания, легко собираются и настраиваются. Импульсные устройства более сложные технически. Хотя существует множество готовых интегральных микросхем импульсных стабилизаторов, отсутствие четкого понимания их работы может затруднить поиск неисправностей. Выбранная с некоторым запасом по току конструкция может простоять под нагрузкой неограниченное время.

Видео

Микросхемы стабилизаторы напряжения. Главная ошибка при использовании.

В данной статье рассказано как правильно использовать характеристики микросхем линейных стабилизаторов напряжения 7805,7808,7812 и аналогичных КР142ЕН5,8,12.

Самые распространенные микросхемы, которые применяются в блоках питания различных устройств. Такое широкое распространение получили ввиду предельно простой схемы подключения и довольно хороших параметров при правильном использовании. Основная схема подключения выглядит так:

Микросхемы стабилизаторы напряжения выпускаются разной мощности:

Обозначения на микросхеме:

Корпуса микросхем в зависимости от мощности тоже разные:

Микросхемы стабилизаторы напряжения большой мощности выпускают на выходные напряжения от 5В до 24В:

При этом входные напряжения и температурные характеристики такие:

Характеристики для микросхем средней мощности такие:

И для микросхем малой мощности соответственно такие:





При этом ряд напряжений на выходе для микросхем малой мощности выглядит так:

3.3; 5; 6; 8; 9; 10; 12; 15; 18; 24 Вольта

Какие же параметры для микросхем стабилизаторов напряжения в основном приводят в интернете? Рассмотрим наиболее распространенные случаи на конкретном примере:

При нагрузке свыше 14 Вт, стабилизатор желательно установить на алюминиевый теплоотвод, чем больше нагрузка, тем больше нужна площадь охлаждаемой поверхности.


Производят в основном в корпусе ТО-220
Максимальный ток нагрузки: 1.5 В
Допустимое входное напряжение: 35 В
Выходное напряжение: 5 В
Число регуляторов в корпусе: 1
Ток потребления: 6 мА
Погрешность: 4 %
Диапазон рабочих температур: 0 C … +140 C
Отечественный аналог КР142ЕН5А



Казалось, бы, все выписано из документации (DataSheet). Как человек воспринимает такую информацию. Наибольшее напряжение 35 В, хорошо, я не буду брать предел, возьму 30В. Максимальный ток нагрузки 1,5 А. Не буду брать предельное значение, возьму 1 А. Собирает схему по этим данным, а она, проработав некоторое время выходит из строя. Некоторые не понимают, грешат на качество микросхем. Ведь не заставлял работать микросхему на предельных значениях напряжения и тока, а она вышла из строя.

А все дело в том, что многие забывают о главном параметре, который указан в документации, но как-то не привлекает внимание так как напряжение и ток. Это максимальная мощность, которую может рассеивать микросхема стабилизатор. Как правило ее указывают прямо. Например, для мощных микросхем это 1,5 Вт без радиатора и 15 Вт с радиатором.

Что же получается при выбранном токе 1А и максимальном напряжении 30В, например, для микросхемы с выходным напряжением 5В. Поскольку стабилизатор линейный то на микросхеме упадет 30 – 5 = 25 В. При токе 1А мощность, рассеиваемая на микросхеме, составит 1А × 25В = 25Вт. Это почти в два раза больше допустимой мощности с радиатором. Вот она и выходит из строя. Получается, что при входном напряжении 30 В максимальный ток в нагрузке не может превышать 15 Вт : 25 В = 0,6 А.

В таблицах, приведенных выше в этой статье, для микросхем средней мощности без радиатора предельная мощность 1,2 Вт, а с радиатором, 12 Вт. Для микросхем малой мощности установка радиаторов не предусмотрена и максимальная рассеиваемая мощность составляет 0,625 Вт.

Именно мощность является определяющей при выборе предельных значений тока и напряжения.

Для наглядности предельные значения мощности, напряжения и тока для микросхем стабилизаторов напряжения

разной мощности сведены в одну таблицу:

Минимальное падение напряжения на микросхеме 2,5В.

Если руководствоваться этим правилом, микросхемы будут работать надежно.

Материал статьи продублирован на видео:

Схема изготовления стабилизатора на 12в своими руками

Стабилизаторы напряжения являются важнейшей частью всех электронных схем, они дают непрерывное, устойчивое питание компонентам системы, обеспечивая стабильность её параметров и защиту при неисправностях в схеме или в первичном источнике напряжения. 12 вольт постоянного напряжения – наиболее востребованное, применяется для питания множества устройств, используемых отдельно или встроенных в различные конструкции.

Стабилизация с помощью стабилитрона

Классический стабилизатор

Большинство систем питания построено по схеме линейного стабилизатора напряжения на 12 вольт, которая может иметь несколько вариантов исполнения:

  • Параллельный – регулировка с помощью включённого параллельно управляющего элемента;
  • Последовательный – включение элемента регулировки последовательно с нагрузкой.

Простейшим стабилизатором напряжения является стабилитрон, также называемый диодом Зенера – это диод, работающий постоянно в режиме пробоя. Напряжение, при котором наступает пробой, – это напряжение стабилизации, основной параметр стабилитрона. При параллельном включении нагрузки получается элементарный стабилизатор напряжения, примерно равного напряжению стабилизации.

Балластное сопротивление R определяет ток стабилитрона, указанный в спецификации. Такое решение отличается низким коэффициентом стабилизации, зависимостью от температуры и применяется при малых токах нагрузки для питания отдельных компонентов основной схемы. Возможно значительно увеличить выходной ток, если последовательно с нагрузкой установить мощный транзистор.

Линейный стабилизатор с транзистором

В этой схеме транзистор подключён последовательно с нагрузкой как эмиттерный повторитель, весь ток течёт через его переход. Уровнем на базе управляет стабилитрон: при возрастании тока на выходе на базу подаётся большее напряжение, проводимость транзистора увеличивается, и выходное напряжение восстанавливается. Мощность такого стабилизатора определяется типом транзистора и может достигать десятков ватт.

Важно отметить! В таком виде стабилизатор не защищён от перегрузки и короткого замыкания, при котором мгновенно выходит из строя. Для практического применения схема значительно усложняется: вводятся элементы ограничения тока и различные защитные функции.

Интегральный стабилизатор

Стабилизатор напряжения 12 вольт легко может быть реализован, если применить специализированный интегральный линейный стабилизатор из серии 78ХХ с фиксированным выходным напряжением. Для выходного напряжения 12 вольт выпускаются микросхемы 7812, у разных производителей они носят наименование LM7812, L7812, K7812 и т.д.

Отечественный аналог – КР142ЕН8Б. Производятся в корпусах TO – 220, TO – 3, D2PAK с тремя выводами. Эти микросхемы можно найти в блоках питания любой аппаратуры, они практически вытеснили стабилизаторы на дискретных элементах.

Основные характеристики стабилизатора в широко распространённом корпусе TO – 220:

  • Выходное стабилизированное напряжение – от 11,5 до 12,5 В;
  • Входное напряжение – до 30 В;
  • Выходной ток – до 1А;
  • Встроенная защита от перегрузки и короткого замыкания.

Входное напряжение должно превышать выходное (12 вольт) минимум на 3 вольта во всём диапазоне выходного тока. На выходной ток до 100 мА выпускается вариант микросхемы –78L12. Типовая схема включения позволяет своими руками собрать надёжный стабилизатор напряжения 12 вольт с характеристиками, подходящими для многих задач.

Включение микросхемы 7812

Конденсатор фильтров рекомендуется устанавливать не далее 30 мм от выводов микросхемы. Если выходного тока 1 ампер недостаточно, можно установить дополнительный транзистор.

Увеличение выходного тока

Схема имеет параметры стабилизации, аналогичные применённой микросхеме.

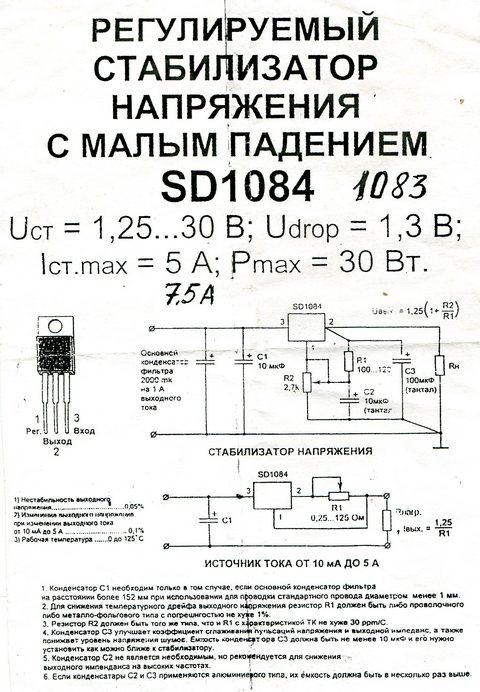

В некоторых случаях целесообразно использование микросхем серии 1083/84/85. Это интегральные стабилизаторы с выходным током 3, 5, и 7, 5 ампер. Устройства относятся к типу Low Dropout (с низким падением напряжения) – для них разница между входным и выходным напряжением может быть 1 вольт. Схема включения полностью соответствует микросхемам типа 7812.

Видео

Оцените статью:

Простой стабилизатор напряжения к зарядному устройству

Давно известно, что внутреннее оборудование автомобиля не заряжает полностью аккумуляторную батарею. Для подзарядки используется специальное устройство. Его выбор требует определённых знаний.
Автолюбителям, разбирающимся в радиотехнике, будет интересно познакомиться с простым стабилизатором напряжения, который с успехом используется в качестве зарядного устройства.

Выбираем зарядное устройство

Для качественной подзарядки аккумуляторной батареи требуются стабильные напряжение и ток.

Типовое зарядное устройство включает:

• узел питания. Предназначается для получения постоянного напряжения. С этой целью используется понижающий трансформатор или импульсное устройство с выпрямителем;
• узел стабилизации тока. Предназначается для поддержания с высокой точностью заданного значения тока зарядки.
По рекомендации изготовителей, зарядка производится током 1/10 величины ёмкости аккумуляторной батареи. К примеру, зарядный ток 6 А при ёмкости аккумулятора 60 А/ч;
• узел стабилизации напряжения. Предназначается для формирования стабилизированного и регулируемого напряжения.
Такое напряжение необходимо на заключительном этапе зарядки.
Рекомендуется начинать зарядку током до 50% ёмкости батареи, а затем устанавливать напряжение 14,5 В. Заряжается автомобильный аккумулятор до 14,4 В.

Популярностью у автолюбителей, прежде всего, пользуются несложные схемы стабилизации напряжения.

Выбираем схему стабилизатора напряжения

В зарубежной технической литературе опубликована простая схема стабилизации напряжения. Её использование для подзарядки аккумуляторов, показало высокую эффективность и надёжность.

Устройство собрано на полевом (MOSFET) транзисторе Q1, который выполняет функции регулирующего силового элемента. Схема рассчитана на работу с полупроводником IRLZ44N в ключевом режиме.
Устройство, в зависимости от установленного радиатора полевого транзистора, коммутирует токи до 10 А.

В качестве регулируемого стабилитрона U1 используется микросхема TL431.
Совместно с переменным резистором RV1 настраивается выходное напряжение схемы. Отечественным аналогом микросхемы считается стабилитрон КР142ЕН19А.

Электролиты C1 C2 C3 на 50 В являются сглаживающими элементами. Они обеспечивают устойчивую работу схемы.

На вход схемы подаётся напряжение от 6 до 50 В, а на выходе формируется требуемое напряжение от 3 до 27 В.
Минимальное напряжение 3 В определяется управляющим напряжением полевого транзистора.

Рассеиваемая мощность устройства не более 50 Вт.
Для отвода тепла полевой транзистор устанавливается на радиатор с площадью эквивалентной 0,02 м2.
Для улучшения теплоотвода применяется термопаста или резиновая подложка.

Соединительные провода подключаются к устройству с помощью двухполюсных колодок.

Печатная плата имеет следующий вид:

Собранное устройство, получается такого вида:

В общем, из недорогих и доступных радиодеталей собрано малогабаритное устройство с большими возможностями.
Кстати, некоторые детали взяты с компьютерного блока питания.
Желаем удачной сборки.

Автор; АКА КАСЬЯН

Схема цепи двойного источника питания

+ 12В и -12В

Целью этого проекта является преобразование источника переменного тока 220В в источник питания +12В и -12В постоянного тока , поэтому он назван Dual Power Supply , как мы получаем положительный и отрицательный источник питания 12 В. одновременно.

Этого можно достичь за три простых шага:

  1. Во-первых, 220 В переменного тока преобразуется в 12 В переменного тока с помощью простого понижающего трансформатора (220 В / 12 В).
  2. Во-вторых, выход этого трансформатора подается на схему выпрямителя, которая преобразует источник переменного тока в источник постоянного тока.На выходе схемы выпрямителя, которая является постоянным током, наблюдаются колебания выходного напряжения. Для фильтрации этих пульсаций используется конденсатор на 2200 мкФ, 25 В.
  3. Наконец, выходной сигнал конденсатора, представляющий собой чистый постоянный ток, подается на регуляторы напряжения IC 7812 и IC7912, которые будут регулировать выходное напряжение на 12 В и -12 В постоянного тока, несмотря на изменение входного напряжения.

Требуемые компоненты:

  • Трансформатор с центральным ответвлением (220В / 12В)
  • Силовые диоды (6А) - 4 шт.
  • Конденсатор (2200 мкФ, 25 В) - 2 шт.
  • Регулятор напряжения (IC 7812 и 7912)
  • Тумблер
  • Нагрузка постоянного тока (двигатель постоянного тока)

Принципиальная схема:

Создание двойной цепи питания:

Шаг-I: преобразование 220 В переменного тока в 12 В переменного тока с помощью понижающего трансформатора

Первичные выводы трансформатора с центральным ответвлением подключены к бытовой электросети (220 В, переменного тока, , 50 Гц), а выход берется с вторичных выводов трансформатора.Центральное ответвление описывает выходное напряжение трансформатора с центральным ответвлением. Например: трансформатор 24 В с центральным ответвлением будет измерять 24 В переменного тока на двух внешних отводах (обмотка в целом) и 12 В переменного тока от каждого внешнего отвода до центрального отвода (половина обмотки). Эти два источника питания 12 В, переменного тока, , сдвинуты по фазе на 180 градусов друг к другу, что упрощает получение из них положительного и отрицательного 12-вольтовых источников питания постоянного тока и . Преимущество использования трансформатора с центральным ответвлением состоит в том, что мы можем получить питание как + 12В, так и -12В dc , используя только один трансформатор.

ВХОД : 220 В переменного тока , 50 Гц

ВЫХОД : Между внешним и средним выводами: 12 В, переменного тока, 50 Гц

Между двумя внешними клеммами: 24 В перем. 50 Гц

Шаг - II: Преобразование 12 В переменного тока в 12 В постоянного тока с использованием мостового выпрямителя

Две внешние клеммы трансформатора с центральным ответвлением подключены к схеме мостового выпрямителя.Схема выпрямителя представляет собой преобразователь, который преобразует источник переменного тока в источник постоянного тока . Обычно он состоит из диодных переключателей, как показано на принципиальной схеме.

Чтобы преобразовать ac в dc , мы можем изготовить два типа выпрямителей: полумостовой выпрямитель и полумостовой выпрямитель. В полумостовом выпрямителе выходное напряжение составляет половину входного напряжения. Например, если входное напряжение составляет 24 В, то выходное напряжение постоянного тока и составляет 12 В, а количество диодов, используемых в этом типе выпрямителя, равно 2.В полномостовом выпрямителе количество диодов равно 4, и он подключен, как показано на рисунке, а выходное напряжение такое же, как входное.

Здесь используется полный мостовой выпрямитель . Итак, количество диодов равно 4, входное напряжение (24 В, переменного тока, ) и выходное напряжение, также составляет 24 В, постоянного тока, , с пульсациями в нем.

Для выходного напряжения полного мостового выпрямителя,

V  DC  = 2Vm / Π, где Vm = пиковое значение напряжения питания переменного тока, а Π Pi

Форма сигнала входного и выходного напряжения полного мостового выпрямителя показана ниже.

В этой схеме двойного источника питания диодный мостовой выпрямитель состоит из четырех силовых диодов на 6 А. Номинал этого диода составляет 6 А и 400 В. Нет необходимости использовать такое количество диодов с высокой токовой нагрузкой, но из соображений безопасности и гибкости используется диод с высокой токовой нагрузкой. Как правило, из-за скачков тока возможно повреждение диода, если мы используем диод с малым током.

Выход выпрямителя не чистый dc , но в нем есть пульсации.

ВХОД: 12 В переменного тока

ВЫХОД: 24 В пик (с волнами)

Шаг-III: Отфильтруйте рябь на выходе:

Теперь выход 24V dc , который содержит пульсации от пика до пика, не может быть подключен напрямую к нагрузке. Так, чтобы убрать пульсации с питания , используются конденсаторы фильтра. Теперь используются два фильтрующих конденсатора номиналом 2200 мкФ и 25 В, как показано на принципиальной схеме. Оба конденсатора подключаются таким образом, что общий вывод конденсаторов подключается непосредственно к центральному выводу центрального трансформатора с ответвлениями. Теперь этот конденсатор будет заряжен до 12 В постоянного тока , поскольку оба подключены к общей клемме трансформатора. Кроме того, конденсаторы удаляют пульсации от источника dc и дают чистый выход dc . Но выход обоих конденсаторов не регулируется. Итак, чтобы сделать питание регулируемым, выходные конденсаторы передаются на микросхемы регулятора напряжения, что объясняется в следующем шаге.

ВХОД: 12В пост. Тока (с волнами, не чисто)

ВЫХОД: Напряжение на конденсаторе C 1 = 12 В постоянного тока (чистый постоянного тока, , но не регулируемый)

Напряжение на конденсаторе C 2 = 12 В постоянного тока (чистый постоянного тока, , но не регулируемый)

Шаг IV: Отрегулируйте источник питания постоянного тока 12 В

Следующим важным моментом является регулировка выходного напряжения конденсаторов, которое в противном случае будет изменяться в соответствии с изменением входного напряжения. Для этого в зависимости от требований к выходному напряжению используются микросхемы стабилизатора . Если нам нужно выходное напряжение +12 В, то используется IC 7812. Если требуемое выходное напряжение + 5В, то используется 7805 IC. Последние две цифры IC обозначают номинальное выходное напряжение. Третья последняя цифра показывает положительное или отрицательное напряжение. Для положительного напряжения (8) и для отрицательного напряжения (9) используется число. Таким образом, IC7812 используется для регулирования напряжения +12 В, а IC7912 - для регулирования напряжения -12 В.

Теперь соединение двух микросхем выполняется, как показано на принципиальной схеме.Клемма заземления обоих микросхем соединены с центральным отводом выводом трансформатора для создания ссылки. Теперь выходные напряжения измеряются между выходной клеммой и клеммой заземления для обеих ИС.

ВХОД: 12 В постоянного тока (чистый постоянного тока , но не регулируемый)

ВЫХОД: + 12V dc между выходной клеммой 7812 и землей (чистый dc и регулируемый)

-12 В постоянного тока между выходной клеммой 7912 и землей (чистый постоянного тока и регулируемый)

Применения двойной цепи питания:

  • Для операционных усилителей требуются два источника питания (обычно один положительный источник и один отрицательный источник), поскольку операционный усилитель должен работать при обеих полярностях входящего сигнала. Без отрицательного источника операционный усилитель не сработает во время отрицательного цикла сигнала. Таким образом, выход этой сигнальной части будет «обрезан», то есть сам останется на земле; что явно не рекомендуется.
  • Если в качестве нагрузки используются двигатели постоянного тока, то при +12 В он будет вращаться по часовой стрелке, а при -12В - в противоположном направлении. Например, двигатели, которые используются в игрушках (автомобиль, автобус и т. Д.), Будут двигаться вперед при напряжении +12 В и двигаться назад при напряжении -12 В.Мы показали вращение двигателя в обоих направлениях, используя эту схему двойного источника питания, в видео ниже .

Проверьте нашу другую цепь питания :

Цепи регулятора напряжения

- линейный регулятор напряжения, стабилитрон и импульсный регулятор напряжения

Регулятор напряжения

, как следует из названия, представляет собой схему, которая используется для регулирования напряжения. Регулируемое напряжение - это плавная подача напряжения без каких-либо шумов или помех.Выход регулятора напряжения не зависит от тока нагрузки, температуры и колебаний сети переменного тока. Стабилизаторы напряжения присутствуют почти в каждой электронике или бытовой технике, такой как телевизор, холодильник, компьютер и т. Д., Для стабилизации напряжения питания.

В основном, регулятор напряжения минимизирует колебания напряжения для защиты устройства. В системе распределения электроэнергии регуляторы напряжения находятся либо в фидерных линиях, либо на подстанции. В этой линейке используются два типа регуляторов, один - ступенчатый, в котором переключатели регулируют подачу тока.Другой - индукционный регулятор, представляющий собой переменную электрическую машину, подобную асинхронному двигателю, которая подает энергию в качестве вторичного источника. Это сводит к минимуму колебания напряжения и обеспечивает стабильный выход.

Существуют различные типы регуляторов напряжения, которые описаны ниже.

Типы схем регулятора напряжения

Схема линейного регулятора напряжения

    Регулятор напряжения серии
  • Шунтирующий регулятор напряжения

Цепь стабилизатора напряжения Зенера

Цепь импульсного регулятора напряжения

  • Бак типа
  • Тип наддува
  • Buck / Boost тип

Цепь линейного регулятора напряжения

Это наиболее распространенные регуляторы, используемые в электронике для поддержания постоянного выходного напряжения.Линейные регуляторы напряжения действуют как цепь делителя напряжения, в этом регуляторе сопротивление изменяется в зависимости от изменения нагрузки и дает постоянное выходное напряжение. Некоторые преимущества и недостатки линейного регулятора напряжения приведены ниже:

Преимущества

  • Низкое напряжение пульсации на выходе
  • Ответ быстрый
  • Меньше шума

Недостатки

  • Низкий КПД
  • Требуется большое пространство
  • Выходное напряжение всегда будет меньше входного напряжения

1. Регулятор напряжения серии

Стабилизатор напряжения серии

является частью линейного регулятора напряжения и также называется последовательным регулятором напряжения. Последовательно включенный регулируемый элемент, используемый для поддержания постоянного выходного напряжения. При изменении сопротивления падения напряжения на последовательном элементе его можно изменять, чтобы обеспечить постоянство напряжения на выходе.

Как вы можете увидеть схему для серии стабилизатора напряжения, NPN-транзистор Т1 является элементом серии и стабилитрон используется для обеспечения опорного напряжения.

Когда выходное напряжение увеличивается, напряжение база-эмиттер уменьшается, из-за чего транзистор T1 проводит меньше. Поскольку T1 проводит меньше, он снижает выходное напряжение, следовательно, поддерживает постоянное выходное напряжение.

Когда выходное напряжение уменьшается, напряжение база-эмиттер увеличивается, благодаря чему транзистор T1 проводит больше. По мере увеличения проводимости T1 увеличивает выходное напряжение, следовательно, поддерживает постоянное выходное напряжение.

Выходное напряжение определяется как:

  V  O  = V  Z  - V  BE
Где,
V  O  - выходное напряжение
V  Z  - напряжение пробоя стабилитрона
V  BE  - напряжение база-эмиттер

2.Шунтирующий регулятор напряжения

Нерегулируемое напряжение прямо пропорционально падению напряжения на последовательно соединенных сопротивлениях, и это падение напряжения зависит от тока, потребляемого нагрузкой. Если ток, потребляемый нагрузкой, увеличивается, базовый ток также будет уменьшаться, и из-за этого меньший ток коллектора будет течь через вывод эмиттера коллектора, и, следовательно, ток через нагрузку будет увеличиваться, и наоборот.

Регулируемое выходное напряжение шунтирующего регулятора напряжения определяется как:

  В  ВЫХ  = V  Z  + V  BE

Стабилитрон

Стабилитроны

дешевле и подходят только для цепей малой мощности. Его можно использовать в приложениях, где количество энергии, потраченное впустую во время регулирования, не имеет большого значения.

Сопротивление

А, последовательно подключено к стабилитрону для ограничения величины тока, протекающего через диод, и входного напряжения Vin (которое должно быть больше, чем напряжение стабилитрона). подключается параллельно, как показано на рисунке, а выход напряжение Vout снимается на стабилитроне с Vout = Vz (напряжение стабилитрона). Как мы знаем, стабилитрон начинает проводить в обратном направлении, когда приложенное напряжение выше, чем напряжение пробоя стабилитрона.Поэтому, когда он начинает проводить, он поддерживает то же напряжение на нем и отводит дополнительный ток, таким образом обеспечивая стабильное выходное напряжение.

Узнайте больше о работе стабилитрона здесь.

Импульсный регулятор напряжения

Есть три типа импульсных регуляторов напряжения:

  • Понижающий или понижающий импульсный регулятор напряжения
  • Повышающий или повышающий импульсный регулятор напряжения
  • Понижающий / повышающий импульсный регулятор напряжения

Понижающий или понижающий импульсный регулятор напряжения

Понижающий регулятор используется для понижения напряжения на выходе, мы даже можем использовать схему делителя напряжения для уменьшения выходного напряжения, но эффективность схемы делителя напряжения низкая, потому что резисторы рассеивают энергию в виде тепла. Мы используем в цепи конденсатор, диод, индуктор и переключатель. Принципиальная схема понижающего импульсного регулятора напряжения приведена ниже:

Когда переключатель находится в положении ON, диод остается смещенным в обратном направлении, и к индуктору подключается питание. Когда переключатель разомкнут, полярность индуктора меняется на обратную, и диод становится смещенным вперед и подключает индуктор к земле. Затем ток через дроссель уменьшается с крутизной:

  d I  L  / dt = (0-V  OUT ) / L

Конденсатор используется для предотвращения падения напряжения на нагрузке до нуля.Если мы продолжаем открывать и закрывать переключатель, среднее напряжение на нагрузке будет меньше подаваемого входного напряжения. Вы можете контролировать выходное напряжение, изменяя рабочий цикл переключающего устройства.

  Выходное напряжение = (Входное напряжение) * (процент времени, в течение которого переключатель находится в положении ВКЛ)

Если вы хотите узнать больше о Buck Converter, перейдите по ссылке.

Повышающий или повышающий импульсный регулятор напряжения

Повышающий регулятор используется для повышения напряжения на нагрузке.Принципиальная схема регулятора наддува приведена ниже:

Когда переключатель замкнут, диод ведет себя как смещенный в обратном направлении, и ток через катушку индуктивности продолжает расти. Теперь, когда переключатель разомкнут, катушка индуктивности создает силу, заставляющую ток продолжать течь, и конденсатор начинает заряжаться. Постоянно переводя переключатель в положение ВКЛ и ВЫКЛ, мы получим напряжение на нагрузке выше входного. Мы можем контролировать выходное напряжение, контролируя время включения (Ton) переключателя.

  Выходное напряжение = Входное напряжение / процент времени, в течение которого переключатель открыт

Если вы хотите узнать больше о Boost Converter, то перейдите по ссылке.

Импульсный стабилизатор напряжения

Понижающий-повышающий импульсный регулятор - это комбинация понижающего и повышающего регуляторов, он дает инвертированный выходной сигнал, который может быть больше или меньше подаваемого входного напряжения.

Когда переключатель находится в положении ON, диод ведет себя как смещенный в обратном направлении, и индуктор накапливает энергию, а когда переключатель находится в положении OFF, индуктор начинает выделять энергию с обратной полярностью, которая заряжает конденсатор.Когда энергия, запасенная в катушке индуктивности, становится равной нулю, конденсатор начинает разряжаться в нагрузку с обратной полярностью. Из-за этого понижающий-повышающий регулятор также называется инвертирующим регулятором .

Выходное напряжение определяется как

  Vout = Vin (D / 1-D)
  Где, D - рабочий цикл

Следовательно, если рабочий цикл низкий, регулятор ведет себя как понижающий регулятор, а когда рабочий цикл высокий, регулятор ведет себя как повышающий регулятор.

Практический пример схем регулятора

Цепь стабилизатора положительного линейного напряжения

Мы разработали схему положительного линейного стабилизатора напряжения с использованием 7805 IC . Эта ИС имеет все схемы для обеспечения 5-вольтового стабилизированного питания. Входное напряжение должно быть как минимум более чем на 2 В от номинального значения, как для LM7805, мы должны обеспечить как минимум 7 В.

На микросхему подается нерегулируемое входное напряжение, и мы получаем стабилизированное напряжение на выходе.Название ИС определяет ее функцию, 78 представляет положительный знак, а 05 представляет значение регулируемого выходного напряжения. Как вы видите на принципиальной схеме, мы подаем 9 В на 7805IC и получаем стабилизированное + 5 В на выходе. Конденсаторы C1 и C2 используются для фильтрации.

Цепь стабилитрона

Здесь мы разработали стабилизатор напряжения на стабилитроне 5,1 В. Стабилитрон работает как чувствительный элемент.Когда напряжение питания превышает напряжение пробоя, он начинает проводить в обратном направлении и поддерживает то же напряжение на нем, а дополнительный ток течет обратно, обеспечивая стабильное выходное напряжение. В этой схеме мы даем 9 В входного напряжения и получаем почти 5,1 напряжения регулируемого выхода.

Цепи зарядного устройства для батареи 12 В

[с использованием LM317, LM338, L200, транзисторов]

В этой статье мы обсудим список простых схем зарядного устройства 12 В, которые очень просты и дешевы по своей конструкции, но чрезвычайно точны с учетом выходного напряжения и тока. спецификации.

Все представленные здесь конструкции управляются по току, что означает, что их выходы никогда не будут выходить за пределы заранее определенного фиксированного уровня тока.


ОБНОВЛЕНИЕ: Ищете сильноточное зарядное устройство? Эти мощные зарядные устройства для свинцово-кислотных аккумуляторов могут помочь вам удовлетворить ваши требования.


Простейшее зарядное устройство на 12 В

Как я неоднократно повторял во многих статьях, основным критерием для безопасной зарядки аккумулятора является поддержание максимального входного напряжения немного ниже спецификации полного заряда аккумулятора и поддержание тока на уровне уровень, не вызывающий нагревания аккумулятора.

Если эти два условия соблюдены, вы можете заряжать любую батарею, используя минимальную схему, такую ​​же простую, как следующая:

В приведенной выше простейшей схеме 12 В - это выходное среднеквадратичное значение трансформатора. Это означает, что пиковое напряжение после выпрямления будет 12 x 1,41 = 16,92 В. Хотя это выглядит выше, чем уровень полного заряда 12 В батареи, равный 14 В, на самом деле батарея не пострадала из-за низкого тока трансформатора. .

Тем не менее, рекомендуется удалить батарею, как только амперметр покажет около нуля вольт.

Автоматическое отключение : Если вы хотите, чтобы указанная выше конструкция автоматически отключалась при достижении полного уровня заряда, вы можете легко добиться этого, добавив ступень BJT с выходом, как показано ниже:

В этом В конструкции мы использовали каскад BJT с общим эмиттером, основание которого зафиксировано на уровне 15 В, что означает, что напряжение на эмиттере никогда не может превышать 14 В.

А когда клеммы батареи имеют тенденцию превышать уровень 14 В, BJT получает обратное смещение и просто переходит в режим автоматического выключения.Вы можете настроить стабилитрон 15 В до тех пор, пока на выходе для батареи не будет около 14,3 В.

Это превращает первую конструкцию в полностью автоматическую систему зарядного устройства на 12 В, простую в сборке, но полностью безопасную.

Кроме того, поскольку нет конденсатора фильтра, 16 В не применяется как постоянный постоянный ток, а как переключение ВКЛ / ВЫКЛ 100 Гц. Это снижает нагрузку на аккумулятор, а также предотвращает сульфатирование пластин аккумулятора.

Почему важен контроль тока

Зарядка любого типа заряжаемого аккумулятора может быть критичной и требует определенного внимания.Когда входной ток, при котором заряжается батарея, значительно высок, добавление контроля тока становится важным фактором.

Все мы знаем, насколько умна IC LM317, и неудивительно, почему это устройство находит так много приложений, требующих точного управления мощностью.

Схема зарядного устройства 12-вольтной батареи с регулируемым током с использованием микросхемы LM317, представленная здесь, показывает, как можно сконфигурировать микросхему LM317, используя всего пару резисторов и обычный трансформаторный мостовой источник питания для зарядки 12-вольтовой батареи с максимальной точностью.

Как это работает

Микросхема в основном подключается в обычном режиме, в котором R1 и R2 включены для требуемой регулировки напряжения.

Питание на ИС подается от обычной сети трансформатор / диодный мост; напряжение составляет около 14 вольт после фильтрации через C1.

Отфильтрованное 14 В постоянного тока подается на входной контакт ИС.

Вывод ADJ на ИС закреплен на стыке резистора R1 и переменного резистора R2. R2 можно точно настроить для согласования конечного выходного напряжения с аккумулятором.

Без включения Rc схема будет вести себя как простой источник питания LM 317, где ток не будет измеряться и контролироваться.

Однако с Rc вместе с транзистором BC547, размещенным в схеме в показанном положении, он может определять ток, который подается в батарею.

Пока этот ток находится в желаемом безопасном диапазоне, напряжение остается на заданном уровне, однако, если ток имеет тенденцию возрастать, напряжение снимается IC и падает, ограничивая дальнейшее повышение тока и обеспечивая соответствующую безопасность. для аккумулятора.

Формула для расчета Rc:

R = 0,6 / I, где I - максимальный желаемый предел выходного тока.

Для оптимальной работы микросхемы потребуется радиатор.

Подключенный амперметр используется для контроля состояния заряда аккумулятора. Как только амперметр покажет нулевое напряжение, аккумулятор можно отсоединить от зарядного устройства для использования по назначению.

Принципиальная схема № 1

Список деталей

Следующие детали потребуются для создания описанной выше схемы

  • R1 = 240 Ом,
  • R2 = предустановка 10k.

Лучшее соотношение цены и качества стабилизатора напряжения 12 В - Отличные предложения на напряжение регулятора 12 В от глобальных продавцов регуляторов напряжения 12 В

Отличные новости !!! Вы находитесь в нужном месте для регулятора напряжения 12 В. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший стабилизатор напряжения на 12 вольт в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили свой 12-вольтный стабилизатор напряжения на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в напряжении стабилизатора 12 В и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 12 Volt Regulator Voltage по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Что такое автоматический регулятор напряжения? Значение, принцип работы и применение

Автоматический регулятор напряжения предназначен для регулирования напряжения.Он принимает колебания напряжения и преобразует их в постоянное напряжение. Колебания напряжения в основном возникают из-за изменения нагрузки на систему питания. Изменение напряжения приводит к повреждению оборудования энергосистемы. Изменения напряжения можно контролировать, устанавливая оборудование для контроля напряжения в нескольких местах, например, рядом с трансформаторами, генератором, фидерами и т. Д. Регулятор напряжения предусмотрен более чем в одной точке в энергосистеме для управления колебаниями напряжения.

В системе питания постоянного тока напряжение может контролироваться с помощью составных генераторов в случае фидеров одинаковой длины, но в случае фидеров разной длины напряжение на конце каждого фидера поддерживается постоянным с помощью усилителя фидера. В системе переменного тока напряжение можно контролировать с помощью различных методов, таких как повышающие трансформаторы, индукционные регуляторы, шунтирующие конденсаторы и т. Д.,

Принцип работы регулятора напряжения

Работает по принципу обнаружения ошибок.Выходное напряжение генератора переменного тока, полученное через трансформатор напряжения, затем выпрямляется, фильтруется и сравнивается с эталоном. Разница между фактическим и опорным напряжением называется напряжением ошибки . Это напряжение ошибки усиливается усилителем и затем подается на основной или пилотный возбудитель.

Таким образом, усиленные сигналы ошибки управляют возбуждением основного или пилотного возбудителя посредством понижающего или повышающего действия (т.е.е. контролирует колебания напряжения). Управление выходом возбудителя ведет к контролю напряжения на клеммах главного генератора.

Применение автоматического регулятора напряжения

Основные функции АРН следующие.

  1. Он контролирует напряжение системы и приближает работу машины к стабильному установившемуся режиму.
  2. Он разделяет реактивную нагрузку между генераторами, работающими параллельно.
  3. Автоматические регуляторы напряжения снижают перенапряжения, возникающие из-за внезапной потери нагрузки в системе.
  4. Увеличивает возбуждение системы в условиях неисправности, так что максимальная мощность синхронизации существует во время устранения неисправности.

При резком изменении нагрузки в генераторе следует изменить систему возбуждения, чтобы обеспечить такое же напряжение при новых условиях нагрузки. Сделать это можно с помощью автоматического регулятора напряжения. Аппаратура автоматического регулятора напряжения работает в поле возбудителя и изменяет выходное напряжение возбудителя и ток возбуждения.Во время резких колебаний АРВ не дает быстрого ответа.

Для быстрого реагирования используются быстродействующие регуляторы напряжения на основе принципа , превышающего отметку . По принципу перерегулирования, когда нагрузка увеличивается, возбуждение системы также увеличивается. Перед увеличением напряжения до значения, соответствующего повышенному возбуждению, регулятор снижает возбуждение до надлежащего значения.

Регулятор напряжения

- регулируемый выход, отрицательный 1.5 А

% PDF-1.4 % 1 0 obj > endobj 5 0 obj / ModDate (D: 20200826075530 + 02'00 ') / Производитель (Acrobat Distiller 19.0 \ (Windows \)) / Название (Регулятор напряжения - регулируемый выход, минус 1,5 А) >> endobj 2 0 obj > endobj 3 0 obj > поток application / pdf

  • Регулятор напряжения - регулируемый выход, отрицательный 1,5 A
  • ON Semiconductor
  • LM337 - регулируемый трехконтактный стабилизатор отрицательного напряжения.
  • может поставить более 1 штуки.5 А в диапазоне выходного напряжения
  • от -1,2 В до -37 В. Этот регулятор напряжения исключительно прост в использовании
  • и требует всего два внешних резистора для установки выходного напряжения.
  • Далее
  • использует внутреннее ограничение тока
  • тепловое отключение и
  • Компенсация безопасной зоны
  • , что делает его практически безупречным.
  • LM337 обслуживает широкий спектр приложений, включая локальные
  • по
  • Регламент карты
  • . Это устройство также может быть использовано для создания программируемого
  • регулятор мощности
  • или подключив постоянный резистор между
  • Регулировка и вывод
  • LM337 может использоваться как прецизионный ток
  • Регулятор
  • .
  • 2019-10-09T14: 33: 52 + 08: 00BroadVision, Inc.2020-08-26T07: 55: 30 + 02: 002020-08-26T07: 55: 30 + 02: 00Acrobat Distiller 19.0 (Windows) LM337 - это регулируемый трехконтактный регулятор отрицательного напряжения может обеспечивать ток свыше 1,5 А в диапазоне выходного напряжения От −1,2 В до −37 В. Этот регулятор напряжения исключительно прост в использовании. и требует всего два внешних резистора для установки выходного напряжения. Кроме того, он использует внутреннее ограничение тока, тепловое отключение и компенсация безопасной зоны, что делает его практически защищенным от выдувания.LM337 обслуживает широкий спектр приложений, включая локальное, карточное регулирование. Это устройство также можно использовать для создания программируемых выходной регулятор, или подключив постоянный резистор между регулировка и выход, LM337 может использоваться как прецизионный ток регулятор.uuid: d99972af-fb98-496d-bfdc-86d9f59889c8uuid: 2016b4bc-1157-434e-98fc-79ffc331702d конечный поток endobj 4 0 obj > endobj 6 0 obj > endobj 7 0 объект > endobj 8 0 объект > endobj 9 0 объект > endobj 10 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект > endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > поток HWnFW% YXΐ! I $ Nk!] YHfJI3QFK4s S) qzM> `QxDo # E = {yiLE8S3 & F, [_ ofIY͡zv9sbb5 $) LRE g-6_ ~.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
