Замок на руль – надежная механическая защита автомобиля от угона

Работа блокиратора рулевого колеса проста и понятна. Она заключается в том, что при установке механического замка на руль автомобиля, колесо надежно фиксируется в определенном положении, препятствуя угону – управлять машиной становится невозможно.

Производители противоугонных систем предлагают на выбор широкий ассортимент блокирующих устройств, которые можно поделить на две большие группы:

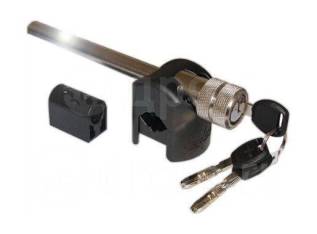

  1. Штыревые. Механизм, представляющий собой муфту, монтируется с помощью штыря с замком, гарантируя надежную фиксацию рулевого вала. Штырь вставляется в муфту, установленную в нижней части вала, и запирается на ключ. Несанкционированная разблокировка исключена.
  2. Бесштыревые представляют собой механический замок на руль, который замыкает систему простым поворотом ключа в скважине на лицевой панели. Устройства этого типа помещаются под рулевое пространство. Принцип действии аналогичен блокираторам КПП.

Плюсы и минусы механического рулевого блокиратора

Как любое оборудование, замки на руль имеют свои достоинства и недостатки.

Но стоит отметить, что последних существенно меньше, чем преимуществ, благодаря чему они пользуются огромным спросом среди автовладельцев.

Положительные моменты:

  • простота использования – легко установить/снять;
  • доступность в сочетании с высокой надежностью;
  • безопасны в эксплуатации;
  • возможность скрытой установки;
  • наличие дополнительных опций.

Отрицательные стороны:

  • замки штыревого вида видны в салоне;
  • отсутствие универсальных моделей.

Популярные модели замков на руль

Из всего многообразия рулевых блокираторов собственники, как отечественных, так и импортных авто особо выделяют механический замок на руль гарант. Это серия противоугонных устройств максимального уровня криптостойкости, которые комплектуются механизмами секретов Abloy Exec/Abloy Sento и другими ключами.

Материалом для их производства служит нержавеющая сталь, обладающая превосходными эксплуатационными свойствами. Малый вес механизмов обеспечивает особое удобство их использования. Противоугонная система состоит из стопора в комплекте с дисковым замком и автоматической защелкой, а также муфты с двумя крышками. Особая секретность дискового устройства, а также конструктивные особенности блокиратора затрудняют доступ к нему.

Механический замок на руль автомобиля гарант предусматривает более миллиона различных комбинаций. Подобрать к нему ключ невозможно.

На сайте компании представлены замки на руль от различных производителей, включая Гарант. Мы предлагаем нашим клиентам не только стать счастливыми обладателями механического противоугонного блокиратора, но и осуществить его установку на самых выгодных условиях. Специалисты помогут подобрать оптимальный вариант защиты для любой модели автомобиля. Вашему вниманию представлен разнообразный ассортимент с точки зрения функциональности и ценовых параметров. Станьте нашим клиентом уже сегодня!

Противоугонные устройства на руль для автомобилей

Чтобы защитить свой автомобиль от угона, необходимо использовать все доступные средства. Мы уже много писали на нашем сайте Vodi.su о различных противоугонных системах: иммобилайзерах, сигнализации, механических блокираторах. Самый простой и доступный для большинства способ обезопасить свой автомобиль — механические противоугонные средства.

В этой статье поговорим о противоугонных устройствах на руль.

Виды блокираторов рулевого колеса

Блокираторы рулевого колеса можно разделить на три больших группы:

  • надеваются непосредственно на рулевое колесо;
  • устанавливаются на вал, идущий от рулевой колонки к рулю;
  • замки-блокираторы, которые устанавливаются в рулевую колонку и блокируют рулевой механизм.

Первый вид — наиболее простой в установке и использовании. Это универсальные блокираторы, которые подойдут для любого автомобиля. Хотя есть и такие устройства, которые предназначаются для конкретной модели.

Блокираторы, которые надеваются на руль

Самые простые блокираторы рулевого колеса — это распорки. Они представляют из себя металлический стержень, с двумя металлическими крюками на нем, а между ними находится замок. Замок может быть кодовым или с обыкновенным запорным механизмом. Благодаря тому, что один из крюков свободно перемещается по стержню, такую распорку можно устанавливать практически на любом автомобиле.

Стержень довольно тяжелый, так что согнуть или разрезать его практически невозможно, разве что болгаркой. Обычно он упирается одним концом в переднюю левую стойку. Установить и снять устройство не сложно (хозяину естественно). Кроме того, у вас под рукой всегда будет защита — стержень можно использовать в качестве бейсбольной биты.

Если воришка задумает угнать ваше авто, то, увидев такую блокировку, задумается — сможет ли он вскрыть замок или подобрать код. Хотя при наличии инструментов и опыта снять распорку не составит особого труда. Именно поэтому можно найти блокираторы со специальными язычками, которые при попытке демонтажа надавливают на переключатель сигнала.

Кроме распорок очень часто водители используют еще один вид блокираторов, представляющих из себя металлическую штангу с муфтой. Муфта надевается на рулевое колесо, а штанга лежит на переднем торпедо, либо упирается в пол или педали, тем самым блокируя и их. Опять же, такие устройства различаются по своей ценовой категории. Самые дешевые оснащены пусть и довольно сложным, но обыкновенным замком, к которому можно подобрать ключ или вскрыть его с помощью простых булавок.

Наиболее дорогие продаются со сложными запорными механизмами с высокой степенью криптостойкости, то есть с кодовыми замками с большим количеством вариантов — несколько сотен миллионов.

В чем преимущества таких устройств:

  • они универсальные;
  • хорошо видны, а это может отпугнуть неопытного вора или хулигана, который захотел покататься и затем бросить машину;
  • владельцу автомобиля их достаточно просто надеть и снять;
  • делаются из прочного материала;
  • не занимают много места в салоне.

Но нужно сказать, что опытные угонщики разберутся с такими блокираторами быстро и практически бесшумно. Кроме того, они не защищают от проникновения в салон.

Блокираторы рулевого вала и колонки

Такие виды блокираторов самостоятельно установить не удастся, если у вас нет достаточно опыта. Свои услуги по их установке предлагают многие специализированные сервисы, да и продукции подобного рода сегодня в продаже есть довольно много в разных ценовых категориях.

Блокираторы вала бывают двух типов:

  • внешние;
  • внутренние.

Внешние — это более продвинутая версия замков, о которых мы писали выше. Они из себя представляют штангу с муфтой. Муфту надевают на вал, а штанга упирается в пол или педали.

Внутренние блокираторы рулевого вала устанавливаются скрыто: муфта надевается на вал, а металлический штырь содержит в себе запирающее устройство. Вскрыть такой замок может либо очень опытный вор, либо человек с набором инструментов.

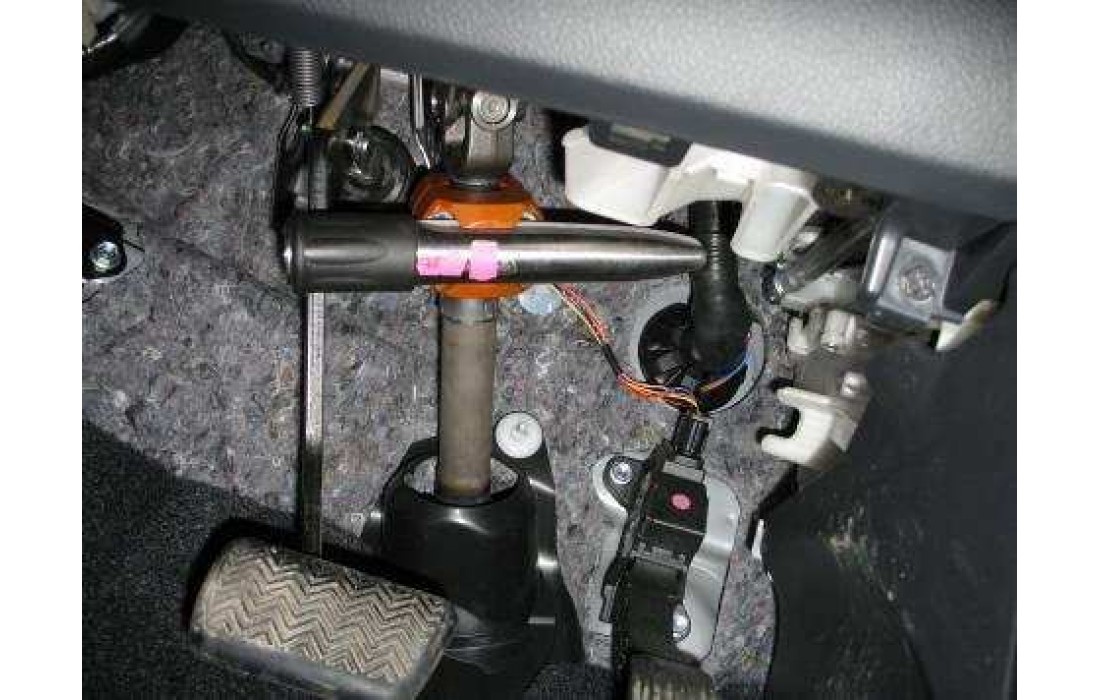

Штырь полностью блокирует рулевой вал, так что провернуть его вряд ли кому-то удастся.

Блокираторы рулевой колонки обычно являются штатными механическими противоугонными системами. Металлический штырь с запорным механизмом устанавливается в рулевую колонку, а под рулем находится личинка замка. Стоит отметить, что штатные блокираторы взломать достаточно просто, иногда даже сами водители вынуждены это делать, когда теряют ключи и стараются завести авто без ключа. Если же приобрести запорные механизмы от известных производителей, типа Mul-T-Lock, то с замком нужно будет повозиться.

Выбирая тот или иной вид блокировки руля, отдавайте себе отчет в том, что для опытных угонщиков они не представляют особой сложности. Поэтому защищать автомобиль от угона нужно комплексно, используя несколько способов. Также нельзя оставлять автомобиль в людных местах без присмотра, например на неохраняемых стоянках возле супермаркетов или рынков.
