Приложение № 3
к Правилам технической
эксплуатации железных дорог
Российской Федерации

ТЕХНИЧЕСКАЯ ЭКСПЛУАТАЦИЯ УСТРОЙСТВ СИГНАЛИЗАЦИИ, ЦЕНТРАЛИЗАЦИИ И БЛОКИРОВКИ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА

1. Сигналы служат для обеспечения безопасности движения и эксплуатации железнодорожного транспорта, а также для четкой организации движения поездов и маневровой работы.
Сигнал подлежит безусловному выполнению. Работники железнодорожного транспорта должны использовать все возможные средства для выполнения требования сигнала.
Проезд светофора с запрещающим сигналом не допускается.
В сигнализации, связанной с движением поездов и маневровой работой, применяются следующие основные сигнальные цвета: зеленый, желтый, красный, лунно-белый и синий.
В настоящем Приложении употребляются следующие значения сигналов светофоров:

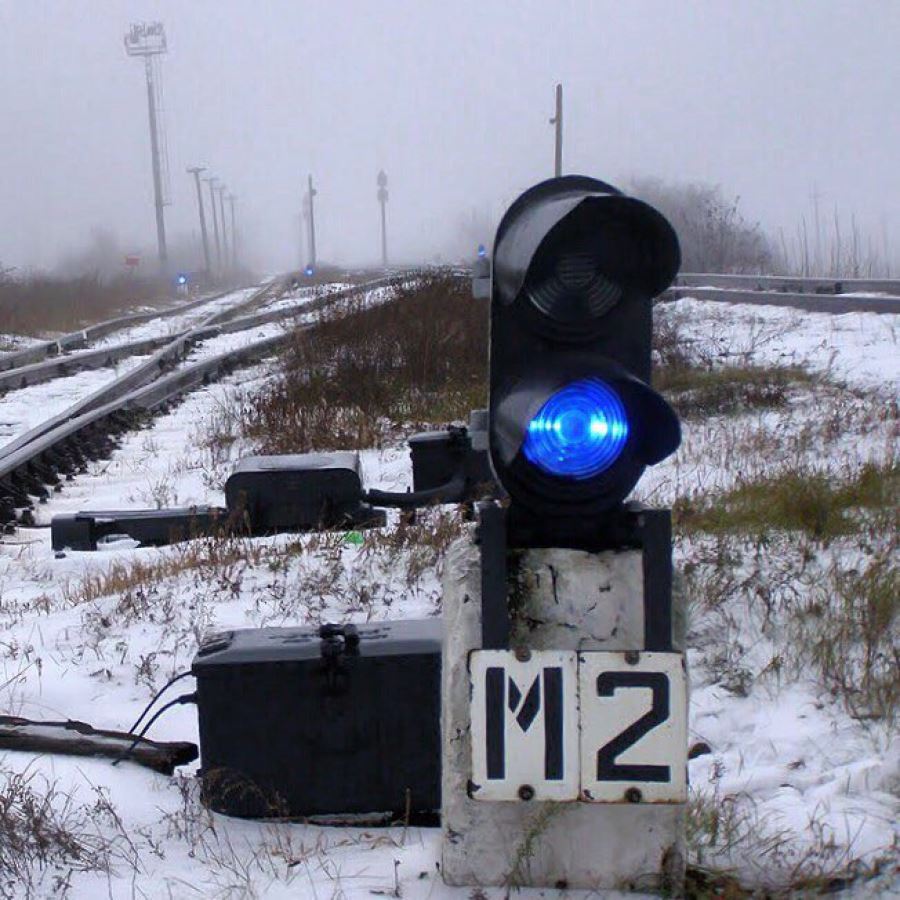

«светофор закрыт» — на светофоре горит красный или синий огонь;
«светофор открыт» — на светофоре горит (непрерывно или в мигающем режиме) зеленый, желтый, лунно-белый огонь или их сочетание.
Погасшие сигнальные огни светофоров (кроме предупредительных на участках, не оборудованных автоматической блокировкой, заградительных и повторительных), непонятное их показание, а также непонятная подача сигналов другими сигнальными приборами требуют остановки поезда.
Проследование закрытого, в том числе с непонятным показанием или погасшего светофора, допускается в соответствии с порядком, установленным Инструкцией по движению поездов и маневровой работе на железнодорожном транспорте Российской Федерации.

2. В зоне видимости сигналов не должны находиться объекты и конструкции, в том числе огни всех цветов, мешающие восприятию сигналов и искажающие сигнальные показания.

3. На железнодорожном транспорте применяются сигналы, установленные в приложении № 7 к Правилам.
Применение сигнальных цветов и скорость проследования сигнальных показаний установлены в приложении № 7 к Правилам.
На железнодорожном транспорте в качестве постоянных сигнальных приборов применяются светофоры.
На отдельных участках железнодорожных путей общего и необщего пользования могут использоваться семафоры впредь до замены их на светофоры. Порядок применения семафоров установлен в главе XI приложения № 7 к Правилам.

4. Красные, желтые и зеленые сигнальные огни светофоров входных, предупредительных, проходных, заградительных и прикрытия на прямых участках железнодорожного пути общего пользования должны быть днем и ночью отчетливо различимы из кабины управления подвижной единицей на расстоянии не менее 1000 м. На кривых участках железнодорожного пути показания этих светофоров, а также сигнальных полос на светофорах должны быть отчетливо различимы на расстоянии не менее 400 м. В сильно пересеченной местности (горы, глубокие выемки) допускается сокращение расстояния видимости, но не менее 200 м.
На железнодорожных путях необщего пользования сигнальные огни светофоров входных, предупредительных, проходных, заградительных и прикрытия на прямых участках железнодорожного пути должны быть днем и ночью отчетливо различимы из кабины управления подвижной единицей на расстоянии не менее тормозного пути, определенного для данного места при полном служебном торможении и установленной скорости движения, а въездной и технологической сигнализации — не менее 50 м.
Показания выходных и маршрутных светофоров главных железнодорожных путей должны быть отчетливо различимы на расстоянии не менее 400 м, выходных и маршрутных светофоров боковых железнодорожных путей, пригласительных сигналов и маневровых светофоров — на расстоянии не менее 200 м, а показания маршрутных указателей — на расстоянии не менее 100 м.
Показания повторительных светофоров (в совокупности с основным) должны быть отчетливо различимы на расстоянии, установленном требованиями для данного типа светофоров (основного).

5. Перед всеми входными и проходными светофорами и светофорами прикрытия должны устанавливаться предупредительные светофоры. На участках, оборудованных автоблокировкой, каждый проходной светофор является предупредительным по отношению к следующему светофору.
Предупредительные светофоры не устанавливаются перед входными светофорами с неправильного железнодорожного пути и перед входными светофорами на участках, где автоматическая локомотивная сигнализация применяется как самостоятельное средство сигнализации и связи.
На железнодорожных линиях, оборудованных автоблокировкой с трехзначной сигнализацией, расстояние между смежными светофорами должно быть не менее тормозного пути, определенного для данного места при полном служебном торможении на максимальной реализуемой скорости, но не более 120 км/ч для пассажирских поездов и 80 км/ч для грузовых поездов и, кроме того, должно быть не менее тормозного пути при экстренном торможении с учетом пути, проходимого поездом за время, необходимое для воздействия устройств автоматической локомотивной сигнализации на тормозную систему поезда. При этом на участках, где видимость сигналов менее 400 м, а также на железнодорожных линиях, вновь оборудуемых автоблокировкой, указанное расстояние, кроме того, должно быть не менее 1000 м.
По решению владельца инфраструктуры на участках железнодорожных путей общего пользования, оборудованных автоблокировкой с трехзначной сигнализацией, расстояние между отдельными проходными светофорами допускается устанавливать менее необходимого тормозного пути. На таком светофоре, а также на предупредительном к нему должны устанавливаться световые указатели. На железнодорожных станциях световые указатели применяются, если расстояние между смежными светофорами (входным, маршрутным, выходным) главного железнодорожного пути менее необходимого тормозного пути.
Железнодорожные линии с особо интенсивным движением пассажирских поездов пригородного назначения, где требуется иметь блок-участки короче минимальной длины, установленной для трехзначной сигнализации, оборудуются автоблокировкой с четырехзначной сигнализацией.
На железнодорожных линиях, оборудованных автоблокировкой с трехзначной сигнализацией, на которых обращаются пассажирские поезда со скоростью более 120 км/ч или грузовые поезда со скоростью более 80 км/ч, движение с установленной максимальной скоростью разрешается при зеленом огне локомотивного светофора, если обеспечивается остановка поезда перед путевым светофором с запрещающим показанием при применении служебного торможения после смены зеленого огня локомотивного светофора на желтый.
На участках с полуавтоматической блокировкой расстояние между входным, маршрутным, выходным светофорами должно быть не менее тормозного пути, определенного для данного участка при полном служебном торможении на максимальной реализуемой скорости, а при наличии путевых устройств автоматической локомотивной сигнализации это расстояние, кроме того, должно быть не менее тормозного пути при экстренном торможении с учетом пути, проходимого поездом за время, необходимое для воздействия устройств автоматической локомотивной сигнализации на тормозную систему поезда.
На участках, не оборудованных автоблокировкой, предупредительные светофоры устанавливаются от основных светофоров на расстоянии не менее тормозного пути, определенного для данного участка при экстренном торможении на максимальной реализуемой скорости, а при наличии на участках приближения путевых устройств автоматической локомотивной сигнализации — на расстоянии не менее тормозного пути при экстренном торможении с учетом пути, проходимого поездом за время, необходимое для воздействия устройств автоматической локомотивной сигнализации на тормозную систему поезда при максимальной реализуемой скорости.
На участках, где автоматическая локомотивная сигнализация применяется как самостоятельное средство сигнализации и связи, длина двух смежных блок-участков должна быть не менее тормозного пути, определенного для данного участка при экстренном торможении с учетом пути, проходимого поездом за время, необходимое для воздействия устройств автоматической локомотивной сигнализации на тормозную систему при максимальной реализуемой скорости.

6. Светофоры устанавливаются с правой стороны по направлению движения или над осью ограждаемого ими железнодорожного пути. Заградительные светофоры и предупредительные к ним, устанавливаемые на перегонах перед железнодорожными переездами для поездов, следующих по неправильному железнодорожному пути, могут располагаться и с левой стороны по направлению движения поезда.
Светофоры должны устанавливаться так, чтобы подаваемые ими сигналы нельзя было принимать с поезда за сигналы, относящиеся к смежным железнодорожным путям.
В случаях отсутствия габарита для установки светофоров с правой стороны по решению, соответственно, владельца инфраструктуры, владельца железнодорожных путей необщего пользования допускается располагать с левой стороны:
входные, устанавливаемые для приема на железнодорожную станцию поездов, следующих по неправильному железнодорожному пути, а также подталкивающих локомотивов и поездов хозяйственных, возвращающихся с перегона по неправильному железнодорожному пути;
входные и проходные светофоры, устанавливаемые временно на период строительства вторых железнодорожных путей;
маневровые светофоры на железнодорожных путях необщего пользования.
По решению, соответственно, владельца инфраструктуры, владельца железнодорожных путей необщего пользования на отдельных железнодорожных станциях допускается установка с левой стороны горочных светофоров, в случаях, если это вызвано условиями технологии маневровой работы.

7. Светофоры применяются, как правило, с непрерывно горящими сигнальными огнями.
На железнодорожных линиях с автоблокировкой допускается применение нормально негорящих сигнальных огней на проходных светофорах (загорающихся при вступлении поезда на блок-участок перед ними).

8. При возникновении неисправности устройств управления светофоры должны автоматически принимать запрещающее показание, а предупредительные светофоры — показание, соответствующее запрещающему показанию связанных с ними основных светофоров.

9. На участках железнодорожных путей, оборудованных автоблокировкой, нормальным показанием проходных светофоров является разрешающее, а входных, маршрутных и выходных — запрещающее.
На участках железнодорожных путей, где входные, маршрутные и выходные светофоры могут переводиться на автоматическое действие для сквозного безостановочного пропуска поездов по железнодорожной станции, разрешающее показание является нормальным при переводе их на автоматическое действие.
На участках, не оборудованных автоблокировкой, нормальным показанием входных, выходных, проходных и маршрутных светофоров является запрещающее.
Нормальное показание светофоров прикрытия устанавливается, соответственно, владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.

10. Входные светофоры должны быть установлены от первого входного с перегона стрелочного перевода на расстоянии не ближе 50 м, считая от остряка противошерстного или предельного столбика пошерстного стрелочного перевода, а на железнодорожных путях необщего пользования допускается установка не ближе стыка рамного рельса противошерстного или 3,5 м от предельного столбика пошерстного стрелочного перевода.
До реконструкции железнодорожных станций допускается эксплуатация входных светофоров, ранее установленных на расстоянии менее 50 м, но не ближе 15 м от стрелочного перевода.
На электрифицированных участках железнодорожных путей входные светофоры, а также сигнальные знаки «Граница станции» должны устанавливаться перед воздушными промежутками (со стороны перегона), отделяющими контактную сеть перегонов от контактной сети железнодорожной станции.

11. Выходные светофоры должны устанавливаться для каждого отправочного железнодорожного пути впереди места, предназначенного для стоянки локомотива отправляющегося поезда.
На железнодорожных станциях при отправлении поездов с железнодорожных путей, не имеющих достаточной длины, когда голова поезда находится за выходным светофором, разрешается на его обратной стороне устанавливать повторительную головку светофора. Перечень железнодорожных станций, на которых необходимо устанавливать повторительную головку на выходных светофорах, и порядок применения сигналов в таких случаях устанавливаются, соответственно, владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.
Допускается установка групповых выходных и маршрутных светофоров для группы железнодорожных путей, кроме тех, по которым производится безостановочный пропуск поездов. Групповые выходные и маршрутные светофоры должны дополняться маршрутными указателями, показывающими номер железнодорожного пути, с которого разрешается отправление поезда.

12. Проходные светофоры автоматической блокировки устанавливаются на границах между блок-участками, а проходные светофоры полуавтоматической блокировки — на границах между межпостовыми перегонами.
На участках, где автоматическая локомотивная сигнализация применяется как самостоятельное средство сигнализации и связи, на границах блок-участков устанавливаются сигнальные знаки «Граница блок-участка».
На двухпутных перегонах при движении по неправильному железнодорожному пути по сигналам локомотивного светофора границей блок-участка является светофор автоблокировки, установленный для движения по правильному железнодорожному пути.

13. На железнодорожных станциях стрелки, входящие в маршруты приема и отправления поездов, должны иметь зависимость с входными, выходными и маршрутными светофорами.

14. Стрелки ответвлений от главного железнодорожного пути на перегонах при наличии устройств путевой блокировки или электрожезловой системы должны быть связаны с этими устройствами таким образом, чтобы открытие ближайшего проходного или выходного светофора или изъятие жезла было возможно только при нормальном положении стрелки по главному железнодорожному пути.

15. Пересечения в одном уровне и сплетения железнодорожных путей, а также разводные мосты должны ограждаться светофорами прикрытия, установленными с обеих сторон на расстоянии не ближе 50 м, соответственно, от предельных столбиков или начала моста.
При пересечении в одном уровне и сплетениях железнодорожных путей светофоры прикрытия должны иметь такую зависимость, при которой открытие одного из них было бы возможно только при запрещающих показаниях светофоров враждебных маршрутов.
На разводных мостах, по которым осуществляется движение поездов, открытие светофоров прикрытия должно производиться только при наведенном положении моста.

16. На железнодорожных станциях, расположенных на участках с автоматической или полуавтоматической блокировкой, где предусматривается безостановочный пропуск поездов по главным и приемо-отправочным железнодорожным путям, на входных и маршрутных светофорах должна применяться сигнализация безостановочного пропуска поездов по этим железнодорожным путям.
Сигнализация безостановочного пропуска поездов на входных и маршрутных светофорах не предусматривается при организации движения поездов по неправильному железнодорожному пути по сигналам локомотивного светофора.

17. Схемы расстановки светофоров, а также таблицы зависимости положения стрелок и сигнальных показаний светофоров в маршрутах на железнодорожных станциях утверждаются, соответственно, владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.

18. Места установки постоянных сигналов, светофоров, семафоров определяются комиссией назначаемой соответственно, владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.

19. Перегоны должны быть оборудованы путевой блокировкой, а на отдельных участках — автоматической локомотивной сигнализацией, применяемой как самостоятельное средство сигнализации и связи, при которой движение поездов на перегоне в обоих направлениях осуществляется по сигналам локомотивных светофоров.

20. Устройства автоматической и полуавтоматической блокировки, а также автоматической локомотивной сигнализации, применяемой как самостоятельное средство сигнализации и связи, не должны допускать открытия выходного или соответственно проходного или локомотивного светофора до освобождения железнодорожным подвижным составом ограждаемого ими блок-участка или межстанционного (межпостового) перегона, а также самопроизвольного закрытия светофора в результате перехода с основного на резервное технологическое электроснабжение или наоборот.

21. На однопутных перегонах, оборудованных автоматической или полуавтоматической блокировкой, после открытия на железнодорожной станции выходного светофора должна быть исключена возможность открытия соседней железнодорожной станцией выходных и проходных светофоров для отправления поездов на этот же перегон в противоположном направлении.
Допускается на железнодорожных путях иметь устройства, позволяющие при отправлении поездов на перегон, длина которого меньше длины поезда или меньше тормозного пути для данного участка и при совпадении границ железнодорожных станций, открытие выходного светофора только при открытом входном светофоре соседней железнодорожной станции.
Такая же взаимозависимость сигналов должна быть на двухпутных и многопутных перегонах, оборудованных автоматической или полуавтоматической блокировкой для двустороннего движения по каждому железнодорожному пути.
На оборудованных автоблокировкой однопутных участках с двухпутными вставками, а также на двухпутных и многопутных перегонах грузонапряженных линий, где движение по показаниям светофоров автоблокировки осуществляется в одном направлении, могут предусматриваться устройства, позволяющие в противоположном направлении (по неправильному железнодорожному пути) обеспечивать движение по сигналам локомотивных светофоров. Эти устройства, в зависимости от применяемых технических решений, действуют постоянно или включаются на период производства ремонтных, строительных и восстановительных работ.

22. При автоматической блокировке все светофоры должны автоматически принимать запрещающее показание при входе поезда на ограждаемые ими блок-участки, а также в случае неисправности рельсовых цепей этих участков или других технических средств, применяемых для контроля свободности блок-участка.
На железнодорожных путях необщего пользования, при преимущественном движении поездов вагонами вперед, должна предусматриваться зависимость, обеспечивающая перекрытие (закрытие) выходного светофора, только после прохода светофора всем составом и локомотивом.

23. На железнодорожных станциях, расположенных на участках, оборудованных путевой блокировкой, эти устройства должны иметь ключи-жезлы для хозяйственных поездов, а на железнодорожных станциях, расположенных на участках с полуавтоматической блокировкой, где применяется подталкивание поездов с возвращением подталкивающего локомотива, — ключи-жезлы и для них.
На однопутных железнодорожных линиях, оборудованных автоматической блокировкой, а также на двухпутных перегонах с двусторонней автоблокировкой по каждому железнодорожному пути, на железнодорожных станциях, где производится маневровая работа с выходом маневрирующего состава за границу железнодорожной станции, устройства автоматической блокировки при необходимости дополняются связанными с ними маневровыми светофорами.

24. На железнодорожных станциях, расположенных на железнодорожных линиях, оборудованных автоматической и полуавтоматической блокировкой, а также автоматической локомотивной сигнализацией, применяемой как самостоятельное средство сигнализации и связи, должны быть устройства:
не допускающие открытия входного светофора при маршруте, установленном на занятый железнодорожный путь;
обеспечивающие на аппарате управления контроль занятости железнодорожных путей и стрелок.
При полуавтоматической блокировке на железнодорожных станциях могут быть устройства, позволяющие:
выключение контроля свободности стрелочных изолированных участков в маршруте отправления из-за их неисправности;
повторное открытие закрывшегося выходного светофора, если поезд фактически его не проследовал;
обеспечивать автоматический контроль прибытия поезда в полном составе.

25. Автоматическая блокировка должна дополняться автоматической локомотивной сигнализацией и устройствами диспетчерского контроля за движением поездов, а полуавтоматическая блокировка — автоматической локомотивной сигнализацией.
Внедряемые устройства автоматической и полуавтоматической блокировки дополняются средствами контроля их технического состояния.

26. Устройства диспетчерского контроля за движением поездов на участках, оборудованных автоблокировкой, должны обеспечивать контроль:
установленного направления движения;
занятости блок-участков, главных и приемо-отправочных железнодорожных путей на промежуточных железнодорожных станциях;
показаний входных и выходных светофоров.
Внедряемые устройства диспетчерского контроля, кроме перечисленных в настоящем пункте требований, должны обеспечивать контроль:
положения стрелок, станционных железнодорожных путей и изолированных участков;
занятости перегонов;
автоматического действия светофоров на железнодорожных станциях;
состояния переездной сигнализации;
состояния станционных и перегонных устройств сигнализации, централизации и блокировки.

27. Устройства электрической централизации должны обеспечивать:
взаимное замыкание стрелок и светофоров;
закрытие светофора при потере контроля положения стрелки, взрезе стрелки, а также при занятии железнодорожным подвижным составом или появлении ложной занятости участков железнодорожного пути и стрелочных секций, входящих в данный маршрут;
контроль положения стрелок и занятости железнодорожных путей и стрелочных секций на аппарате управления;
возможность маршрутного или раздельного управления стрелками и светофорами, производство маневровых передвижений по показаниям маневровых светофоров, при необходимости передачу стрелок на местное управление. Маневровые районы железнодорожных станций железнодорожных путей необщего пользования в необходимых случаях должны оборудоваться пультами местного управления;
управление устройствами, обеспечивающими предотвращение самопроизвольного выхода железнодорожного подвижного состава на маршруты приема, следования и отправления поездов на железнодорожных путях общего пользования и контроль их положения.
Сбрасывающие стрелки, сбрасывающие остряки и сбрасывающие башмаки должны автоматически возвращаться в исходное (охранное) положение после проследования поезда и размыкания маршрута (секции маршрута) с требуемой по условиям безопасности движения выдержкой времени.
Кроме того, устройства электрической централизации на железнодорожных станциях железнодорожных путей необщего пользования, должны обеспечивать зависимость показаний входных (маршрутных) и дополненных маневровых светофоров при приеме поездов непосредственно к технологическим участкам производства или на частично занятый железнодорожным подвижным составом железнодорожный путь.

28. Устройства электрической централизации не должны допускать:
открытия входного светофора при маршруте, установленном на занятый железнодорожный путь;
перевода стрелки под железнодорожным подвижным составом;
открытия светофоров, соответствующих данному маршруту, если стрелки не поставлены в надлежащее положение;
перевода входящей в маршрут стрелки или открытия светофора враждебного (пересекающегося) маршрута при открытом светофоре, ограждающем установленный маршрут.
Внедряемые устройства электрической централизации стрелок и светофоров должны дополняться средствами контроля их технического состояния.

29. Приводы и замыкатели централизованных стрелок должны:
обеспечивать при крайних положениях стрелок плотное прилегание прижатого остряка к рамному рельсу и подвижного сердечника крестовины к усовику;
не допускать замыкания остряков стрелки или подвижного сердечника крестовины при зазоре между прижатым остряком и рамным рельсом или подвижным сердечником и усовиком 4 мм и более;
отводить другой остряк от рамного рельса на расстояние не менее 125 мм.

30. Устройства диспетчерской централизации и устройства телеуправления стрелками и светофорами прилегающих железнодорожных станций должны обеспечивать:
управление из одного пункта устройствами сигнализации, централизации и блокировки ряда железнодорожных станций и перегонов, в том числе стрелками и светофорами электрической централизации, устройствами автоматической блокировки, автоматической локомотивной сигнализации, применяемой как самостоятельное средство сигнализации и связи, полуавтоматической блокировки с автоматическим контролем прибытия поезда в полном составе;
контроль на аппарате управления положения и занятости стрелок, занятости перегонов, железнодорожных путей на железнодорожных станциях и прилегающих к ним блок-участков, а также повторение показаний входных, маршрутных и выходных светофоров;
возможность передачи железнодорожных станций на резервное управление стрелками и светофорами по приему, отправлению поездов и производству маневров или передачи стрелок на местное управление для производства маневров;
автоматическую запись графика исполненного движения поездов, а также передачу соответствующей информации в автоматизированные системы управления движением поездов.
Внедряемые системы диспетчерской централизации должны обеспечивать:
возможность изменения направления движения диспетчером поездным при ложной занятости блок-участков;
возможность дачи сигнала путевого прибытия полуавтоматической блокировки при неисправности устройств автоматического контроля прибытия поезда в полном составе;
контроль исправности работы переездной сигнализации и устройств контроля схода железнодорожного подвижного состава.

31. Путевые устройства автоматической локомотивной сигнализации должны обеспечивать передачу на локомотив, моторвагонный подвижной состав, специальный самоходный подвижной состав информации о показаниях путевых светофоров, к которым приближается поезд, а также информацию о занятости или свободности впереди лежащих блок-участков при движении только по показаниям локомотивных светофоров. На железнодорожных станциях, расположенных на участках, оборудованных автоблокировкой или автоматической локомотивной сигнализацией, применяемой как самостоятельное средство сигнализации и связи, главные железнодорожные пути, железнодорожные пути приема и отправления пассажирских поездов, а также приемо-отправочные железнодорожные пути для безостановочного пропуска поездов должны быть оборудованы путевыми устройствами автоматической локомотивной сигнализации.
Кроме того, путевыми устройствами автоматической локомотивной сигнализации должны быть оборудованы все железнодорожные пути, с которых предусмотрено отправление поездов на перегоны с автоматической локомотивной сигнализацией, применяемой как самостоятельное средство сигнализации и связи и по неправильному железнодорожному пути.
При полуавтоматической блокировке путевыми устройствами автоматической локомотивной сигнализации оборудуются участки приближения и главные железнодорожные пути железнодорожных станций.
Отсутствие путевых устройств автоматической локомотивной сигнализации на железнодорожных путях железнодорожных станций допускается по разрешению, соответственно, владельца инфраструктуры, владельца железнодорожных путей необщего пользования.

32. Устройства ключевой зависимости должны обеспечивать взаимное замыкание стрелок и сигналов посредством контрольных замков.

33. Стрелочные контрольные замки должны:
допускать извлечение ключа только при запертой стрелке;
запирать стрелки только в положении, указанном на вынутом из замка ключе, при условии плотного прилегания остряка к рамному рельсу;
не допускать возможности запирания стрелки при зазоре между прижатым остряком и рамным рельсом 4 мм и более.
Не допускается применение стрелочных контрольных замков одной и той же серии в пределах одной железнодорожной станции, а на крупных железнодорожных станциях — в пределах одного стрелочного района и смежных с ним стрелочных постов других районов.

34. Станционная блокировка должна обеспечивать:
контроль со стороны дежурного по железнодорожной станции за правильностью приготовления постами маршрутов приема и отправления поездов и внутристанционных маршрутов;
взаимное замыкание стрелок и сигналов, управляемых из разных постов.

35. Устройства механизации и автоматизации сортировочных горок должны обеспечивать непрерывное, бесперебойное и безопасное расформирование составов с расчетной (проектной) скоростью роспуска, при этом мощность тормозных средств на каждой тормозной позиции должна позволять реализацию этой скорости и обеспечивать безопасность сортировки вагонов.
На механизированных сортировочных горках стрелочные переводы, участвующие при роспуске составов в распределении отцепов по сортировочным железнодорожным путям, должны быть включены в горочную электрическую или горочную автоматическую централизацию.
Горочная централизация должна обеспечивать:
индивидуальное управление стрелками;
электрическое замыкание всех пошерстных стрелок, по которым осуществляется роспуск состава, а также охранных, исключающих выход железнодорожного подвижного состава в зону роспуска;
контроль положения стрелок и занятости стрелочных секций на пульте управления.
Горочная централизация не должна допускать перевода стрелки под железнодорожным подвижным составом.
Горочная автоматическая централизация стрелок, кроме того, должна обеспечивать:
автоматическое управление стрелками распределительной зоны сортировочной горки в процессе скатывания отцепов в программном или маршрутном режимах работы;
автоматический возврат стрелки в контролируемое положение до вступления отцепа на изолированную стрелочную секцию в случае возникновения в момент перевода препятствия между остряком и рамным рельсом;
возможность перехода в процессе роспуска на индивидуальное управление стрелками.
Устройства автоматизированных сортировочных горок, кроме выполнения требований, предъявляемых к механизированным горкам с горочной автоматической централизацией, должны обеспечивать:
управление и контроль надвигом и роспуском составов;
автоматическое регулирование скорости скатывания отцепов;
контроль результатов роспуска составов;
обмен информацией с информационно-планирующей системой сортировочной железнодорожной станции.

36. Автоматическая переездная сигнализация должна обеспечивать подачу сигнала остановки в сторону автомобильной дороги, а автоматические шлагбаумы принимать закрытое положение за время, необходимое для заблаговременного освобождения железнодорожного переезда автотранспортными средствами до подхода поезда к железнодорожному переезду.
Автоматическая переездная сигнализация должна продолжать действовать, а автоматические шлагбаумы должны оставаться в закрытом положении до полного освобождения железнодорожного переезда поездом.

37. Железнодорожные станции, оборудованные электрической централизацией стрелок и светофоров, а также перегоны, оборудованные устройствами автоматической блокировки, должны в соответствии с планами, утверждаемыми, соответственно, владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования, оборудоваться автоматической системой оповещения работников, выполняющих работы на железнодорожных путях, о приближении поезда.

38. Средства автоматического контроля технического состояния железнодорожного подвижного состава на ходу поезда при срабатывании должны обеспечивать:
передачу дежурному по железнодорожной станции впереди лежащей железнодорожной станции, а на участках, оборудованных диспетчерской централизацией, — диспетчеру поездному информации о наличии и расположении в поезде неисправного железнодорожного подвижного состава и виде неисправности;
передачу информации машинисту локомотива, моторвагонного подвижного состава, специальный самоходный подвижной состав посредством светящихся полос указателя наличия неисправных вагонов в поездах или сообщения речевого информатора о наличии в поезде неисправного железнодорожного подвижного состава;
регистрацию передаваемой дежурному по железнодорожной станции впереди лежащей железнодорожной станции, а на участках, оборудованных диспетчерской централизацией, — диспетчеру поездному информации о наличии и расположении в поезде неисправного железнодорожного подвижного состава и виде неисправности.
Вводимые в эксплуатацию средства автоматического контроля технического состояния должны обеспечивать возможность контроля технического состояния железнодорожного подвижного состава при движении поездов по железнодорожному пути в обоих направлениях.

39. Устройства контроля схода железнодорожного подвижного состава при срабатывании должны обеспечивать:
перекрытие (закрытие) входного светофора, светофора прикрытия, ограждающих железнодорожную станцию или искусственное сооружение, за время, обеспечивающее остановку поезда служебным торможением перед указанным светофором. Допускается установка дополнительного напольного датчика в пределах ординаты предупредительного светофора;
передачу на пульт дежурного по железнодорожной станции впереди лежащей железнодорожной станции (на щиток управления оповестительной сигнализацией искусственных сооружений), а на участках, оборудованных диспетчерской централизацией, — диспетчеру поездному информации о сходе железнодорожного подвижного состава;
автоматическую передачу машинисту локомотива, моторвагонного подвижного состава, специального самоходного подвижного состава информации о сходе железнодорожного подвижного состава.
Порядок действий машиниста локомотива, моторвагонного подвижного состава, специального самоходного подвижного состава, дежурного по железнодорожной станции и диспетчера поездного при получении информации о сходе железнодорожного подвижного состава установлен в пункте 21 приложения № 2 к Инструкции по движению поездов и маневровой работе на железнодорожном транспорте Российской Федерации.
Устройства контроля схода железнодорожного подвижного состава на двухпутных участках железнодорожного пути общего пользования устанавливаются только для поездов, следующих по правильному железнодорожному пути, а перед искусственными сооружениями по решению владельца инфраструктуры.

40. Устройства дистанционного управления стрелками из кабины локомотива при их использовании должны обеспечивать:
перевод стрелки без остановки локомотива; контроль положения и взреза стрелки;
местное управление стрелками при неисправности системы дистанционного управления.

41. На железнодорожных путях необщего пользования могут применяться устройства въездной (выездной) и технологической сигнализации, при которых управление сигнализацией производится уполномоченным лицом с пульта местного управления, которые могут иметь контроль занятости железнодорожных путей и показаний светофоров. Эти устройства могут также иметь взаимозависимость с устройствами электрической централизации при наличии их на железнодорожных путях, непосредственно примыкающих к технологическим объектам или производственным помещениям и должны обеспечивать безопасность подачи, уборки вагонов к местам производства погрузно-выгрузочных операций.
Порядок управления устройствами сигнализации, обеспечивающий безопасность движения при передвижении (подаче) вагонов, устанавливается владельцем железнодорожных путей необщего пользования.

42. Кабельные линии сигнализации, централизации и блокировки, в том числе волоконно-оптические на перегонах должны прокладываться в границах железнодорожной полосы отвода вне пределов земляного полотна. В отдельных случаях допускается прокладка кабельных линий в земляном полотне с соблюдением норм и правил.
Воздушные линии сигнализации, централизации и блокировки при максимальной стреле провеса должны находиться на высоте не менее:
2,5 м — от земли в ненаселенной местности;
3,0 м — от земли в населенной местности;
5,5 м — от полотна пересекаемых автомобильных дорог;
7,5 м — от верха головки рельса пересекаемых не электрифицированных железнодорожных путей.
Линии сигнализации, централизации и блокировки в местах пересечения с электрифицированными железнодорожными путями прокладывается только в кабельном исполнении.

43. При повреждении линий, каналов и трактов систем железнодорожной сигнализации, централизации и блокировки, в том числе электрожезловой системы, их восстановление должно производиться вслед за восстановлением каналов и трактов, обеспечивающих действие поездной диспетчерской электросвязи.

44. Внедряемые устройства автоматической и полуавтоматической блокировки, диспетчерской централизации, диспетчерского контроля за движением поездов, электрической централизации стрелок и светофоров, механизации и автоматизации сортировочных горок и другие, выполняемые на базе аппаратно-программных средств, должны обеспечивать регистрацию и архивирование информации о событиях, связанных с движением поездов и маневровой работой, в том числе в условиях нарушения нормальной работы устройств сигнализации, централизации и блокировки, а также действий при этом диспетчера поездного, дежурного по железнодорожной станции и других работников.
Указанные устройства должны быть обеспечены бесперебойным электропитанием.

45. Сооружения и устройства сигнализации, централизации и блокировки должны быть защищены от помех и опасного влияния тягового тока, линий электропередачи, атмосферных и коммутационных перенапряжений.

46. Аппараты сигнализации, централизации и блокировки, при помощи которых осуществляются различного рода зависимости, должны быть закрыты и опломбированы. Перечень пломбируемых устройств устанавливается, соответственно, владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.
Вскрытие аппаратов сигнализации, централизации и блокировки допускается производить только уполномоченными лицами, соответственно, владельца инфраструктуры, владельца железнодорожных путей необщего пользования с обязательной предварительной записью в журнале осмотра этих устройств. Контроль сохранности целостности пломб на аппаратах устройств сигнализации, централизации и блокировки осуществляют дежурные работники, пользующиеся этими аппаратами (дежурные по железнодорожным станциям, операторы поста централизации, дежурные стрелочного поста, машинисты локомотивов и др. ).

47. Владелец инфраструктуры и владелец железнодорожных путей необщего пользования должны иметь чертежи и описания эксплуатируемых устройств сигнализации, централизации и блокировки и других обслуживаемых устройств, а также соответствующие им нормы и правила. В эти чертежи и описания должны своевременно вноситься все изменения.
Технические решения (в том числе типовые) по устройствам сигнализации, централизации и блокировки утверждаются, соответственно, владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.

48. Временные изменения зависимостей устройств сигнализации, централизации и блокировки осуществляются в порядке, установленном, соответственно, владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.

49. Плановые работы по переоборудованию, переносу, ремонту, испытанию и замене устройств и приборов сигнализации, централизации и блокировки и другие плановые работы, вызывающие нарушение установленных зависимостей или временное прекращение их действия, должны производиться с назначением ответственных руководителей за обеспечение безопасности движения и производство работ в соответствии с графиками, утвержденными, соответственно, владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования, предусматривающими минимальные сроки их выполнения. В любых случаях такие работы на железнодорожных станциях должны производиться с согласия дежурного по железнодорожной станции и с предварительным оформлением руководителем этих работ в журнале осмотра путей, стрелочных переводов, устройств сигнализации, централизации и блокировки, связи и контактной сети. На участках с диспетчерской централизацией аналогичные работы должны производиться только с согласия диспетчера поездного.
При расположении этих устройств и приборов на значительном расстоянии от помещения дежурного по железнодорожной станции запись о вводе их в действие, а также запись о временном выключении для производства непредвиденных работ по устранению неисправностей может заменяться регистрируемой в том же журнале телефонограммой, передаваемой дежурному по железнодорожной станции с последующей личной подписью руководителя работ в журнале осмотра путей, стрелочных переводов, устройств сигнализации, централизации и блокировки, связи и контактной сети.
Замена и отключение отдельных устройств и приборов сигнализации, централизации и блокировки, когда установленные зависимости не нарушаются, могут производиться с согласия дежурного по железнодорожной станции (на участках с диспетчерской централизацией — диспетчера поездного) без записи в журнале осмотра путей, стрелочных переводов, устройств сигнализации, централизации и блокировки, связи и контактной сети. Перечень работ по замене и отключению таких устройств и приборов устанавливается, соответственно, владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.
Испытания действующих устройств и приборов сигнализации, централизации и блокировки во всех случаях должны производиться с согласия и под наблюдением дежурного по железнодорожной станции, а на участках с диспетчерской централизацией — с согласия диспетчера поездного.

50. Освещение сигнальных приборов должно обеспечивать отчетливую видимость показаний сигналов.
Своевременное и бесперебойное освещение светофоров и маршрутных указателей, стрелочных указателей, указателей устройств сбрасывания, путевого заграждения, стационарных устройств для закрепления вагонов и гидравлических колонок на железнодорожных станциях, сигнальных приборов на железнодорожных путях локомотивного, вагонного, путевого и других хозяйств обеспечивается, соответственно, владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.
Электроснабжение устройств освещения сигнальных приборов на станционных железнодорожных путях обеспечивается, соответственно, владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования.

51. Владелец инфраструктуры и владелец железнодорожных путей необщего пользования обязаны обеспечивать постоянную нормальную видимость сигнальных показаний светофоров и маршрутных указателей.
Владелец инфраструктуры, владелец железнодорожных путей необщего пользования не реже одного раза в квартал осуществляют проверку видимости светофоров по главным железнодорожным путям перегонов и железнодорожных станций, работу автоматической локомотивной сигнализации и устройств безопасности.
Действие на железнодорожных путях общего пользования путевых устройств автоматической локомотивной сигнализации, систем автоматического управления торможением поезда, устройств контроля технического состояния железнодорожного подвижного состава на ходу поезда периодически проверяется с использованием вагона-лаборатории с документированной регистрацией результатов по графику, утверждаемому владельцем инфраструктуры.
Порядок проверки видимости сигналов на железнодорожных путях необщего пользования и рассмотрения результатов проверки устанавливаются владельцем железнодорожных путей необщего пользования.

52. Устройства железнодорожного пути, сигнализации, централизации и блокировки, электроснабжения, железнодорожный подвижной состав, независимо от его принадлежности, должны обеспечивать постоянную надежную работу электрических рельсовых цепей.
Технология обслуживания и технические параметры содержания устройств железнодорожного пути, сигнализации, централизации и блокировки, электроснабжения, обеспечивающие бесперебойную работу электрических рельсовых цепей и обратной тяговой рельсовой сети, определяются, соответственно, владельцем инфраструктуры, владельцем железнодорожных путей необщего пользования с учетом требований норм и правил.

53. Работники железнодорожного транспорта, пользующиеся устройствами сигнализации, централизации и блокировки, должны быть обучены порядку пользования ими.

Электрожезловая система на железной дороге

Сейчас на железных дорогах обеспечивают безопасность движения светофоры, а точнее говоря системы централизованных блокировок. Это работает примерно так: за каждым светофором стоит автоматика, которая отслеживает на каком блок-участке находится поезд. Вот в зависимости от его местонахождения светофоры меняют показания. За счёт таких автоматизированных систем поезда следуют друг за другом с одинаковым безопасным интервалом, а железная дорога имеет высокую пропускную способность. А что же было в те недалекие времена, когда таких автоматических систем не существовало?

Сегодня я предлагаю коснуться одной системы, которая была придумана в начале двадцатого века в Англии и с успехом применяемую в России на некоторых однопутных участках до сих пор — электрожезловой системы. Да, опыт ее применения составляет уже сто лет и ее надежность, по крайней мере в России, проверена временем.

Англичанам повезло меньше, их модификация системы всё-таки допустила столкновение лоб в лоб двух поездов.

Самой страшной железнодорожной катастрофой тогда, да и сейчас, считалось лобовое столкновение поездов, и не зря, ведь энергия двух идущих на встречу друг другу поездов существенно выше, чем если бы поезд врезался в неподвижное препятствие. В те времена на железных дорогах было большое количество однопутных участков, на их примере можно легко понять принцип жезлового управления движением. Схема проезда поездов была такой: один поезд проезжает перегон, а встречный поезд стоит на специальных путях на специальной станции стыкования, когда же идущий поезд прибывает на ту станцию, другой поезд выезжает и следует по освободившемуся перегону. Таким образом через определенные расстояния обязательно располагалась станция стыкования, которая выполняла своеобразную роль буфера. И вот стоит наш поезд и ждёт приезда встречного, когда встречный прибывает, он замыкает специальные контакты на рельсах, после чего электрический жезловой аппарат может выдать один жезл для проезда по данному участку пути.

Жезл берет из аппарата дежурный по станции и передаёт его машинисту поезда, который должен отправиться. На локомотивах у кочегара или помощника машиниста был специальный прибор, как на следующем фото, с помощью которого можно было взять жезл у дежурного прямо на ходу. Были ситуации, когда допускался проезд станций без остановки. Эта сцена, когда машинист паровоза что-то забирает у человека стоящего на станции, очень часто фигурирует в старых советских фильмах. В общем и целом принцип прост — у кого жезл, тот и может ехать. На жезле кстати обязательно выгравировано название перегона, для которого он предназначен, причём порядок станций определяет направление движения поезда. По приезду на другую станцию жезл сдаётся, и после некоторого времени сразу все накопленные жезлы отвозятся на предыдущую станцию и загружается в аппарат. Пока не произойдёт замыкания специального датчика, забрать жезл из аппарата никак нельзя, но если датчик даст сбой, то может быть всякое, здесь все зависит от бдительности дежурного по станции.

В настоящее время аналог такой системы может применяться в случае отказа всех систем центральной автоматической блокировки. Вероятность такого происшествия конечно мала, но не исключена. На детских железных дорогах и однопутных ветках в небольшие города и села, которые отходят от крупных по местным мерках станций, электржезловые аппараты применяются до сих пор, и никто на них не жаловался. Пропускная способность там не критична, а надежность подобных систем на высоте.

Если остались вопросы, задавайте их в комментариях, мы с радостью постараемся на них ответить!

Похожее

Сигналы железнодорожных светофоров в странах бывшего СССР — Циклопедия

Сигналы железнодорожных светофоров в странах бывшего СССР — условное название совокупности видов сигналов светофоров на железных дорогах на постсоветском просранстве. Такие сигналы относятся к видимым круглосуточным сигналам и сообщают машинистам поездов информацию о запрете или разрешении дальнейшего движения, допустимой скорости движения, состоянии впереди лежащих блок-участков, порядке следования (поездной или маневровый) и др. Сигналы светофоров и их значение определяются Инструкцией по сигнализации.

По месту расположения светофоры делятся на путевые и локомотивные. Путевые светофоры условно делятся согласно порядку следования на поездные, маневровые и горочные. Среди поездных выделяются проходные, которые устанавливаются на перегонах,

предупредительные светофоры, группа светофоров с ромбовидным щитом на головке: прикрытия, заградительные и повторительные, а также группа станционных светофоров: входные, выходные и маршрутные. Кроме того, один светофор может объединять несколько назначений (входной и выходной, выходной и маневровый и т.п.).

Сигнал	Светофоры	Значение
Один зеленый огонь	Входные	Разрешается поезду следовать на станцию по главному пути с установленной скоростью; следующий светофор (маршрутный или выходной) открыт
	Выходные	Разрешается поезду отправиться со станции и следовать с установленной скоростью; впереди свободны два или более блок-участка;[1] или перегон до следующей станции (путевого поста) свободен [2]
	Маршрутные	Разрешается движение с установленной скоростью, следующий светофор (маршрутный или выходной), открыт
Один желтый мигающий огонь	Входные	Разрешается поезду следовать на станцию по главному пути с установленной скоростью; следующий светофор (маршрутный или выходной) открыт и требует проследование его с уменьшенной скоростью
	Маршрутные	Разрешается проследование светофора с установленной скоростью, следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью
Один желтый огонь	Входные	Разрешается поезду следовать на станцию по главному пути с готовностью остановиться, следующий светофор (маршрутный или выходной) закрыт
	Выходные[1]	Разрешается поезду отправиться со станции и следовать с готовностью остановиться, следующий светофор закрыт
	Маршрутные	Разрешается движение с готовностью остановиться; следующий светофор (маршрутный или выходной) закрыт
Два желтых огня, из них верхний — мигающий	Входные	Разрешается поезду следовать на станцию с уменьшенной скоростью на боковой путь, следующий светофор (маршрутный или выходной) открыт
	Выходные	Разрешается поезду отправиться со станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор открыт;[1] или перегон до следующей станции (путевого поста) свободен, входной светофор следующей станции открыт, предупредительного светофора к входному нет [2]
	Маршрутные	Разрешается проследование светофора с уменьшенной скоростью, поезд следует на боковой путь, следующий светофор (маршрутный или выходной) открыт
Два желтых огня	Входные	Разрешается поезду следовать на станцию с уменьшенной скоростью на боковой путь с готовностью остановиться, следующий светофор закрыт
	Выходные	Разрешается поезду отправиться со станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу, следующий светофор закрыт;[1] или перегон до следующей станции (путевого поста) свободен[2]
	Маршрутные	Разрешается проследование светофора с уменьшенной скоростью и готовностью остановиться на станции, поезд следует на боковой путь, следующий светофор закрыт
Один красный огонь	Входные	Стой! Запрещается проезжать сигнал
	Выходные
	Маршрутные
Один зеленый мигающий и один желтый огни и одна зеленая светящаяся полоса	Входные	Разрешается поезду следовать на станцию со скоростью не более 80 км/ч на боковой путь; следующий светофор (маршрутный или выходной) открыт и требует проследования его со скоростью не более 80 км/ч
	Выходные[1]	Разрешается поезду отправиться со станции со скоростью не более 80 км/ч, поезд следует с отклонением по стрелочному переводу, следующий светофор открыт
	Маршрутные[3]	Разрешается проследование светофора со скоростью не более 80 км/ч на боковой путь; следующий светофор (маршрутный или выходной) открыт и требует проследования его со скоростью не более 80 км/ч
Два желтых огня, из них верхний мигающий, и одна зеленая светящаяся полоса	Входные	Разрешается поезду следовать на станцию со скоростью не больше 80 км/ч на боковой путь; следующий светофор (маршрутный или выходной) открыт и требует проследования его с уменьшенной скоростью
Два желтых огня и одна зеленая светящаяся полоса	Входные	Разрешается поезду следовать на станцию со скоростью не больше 60 км/ч на боковой путь с готовностью остановиться, следующий светофор закрыт
	Выходные[1]	Разрешается поезду отправиться со станции со скоростью не более 60 км/ч, поезд следует с отклонением по стрелочному переводу, следующий светофор закрыт
Один зеленый мигающий огонь	Входные	Разрешается поезду следовать на станцию по главному пути с установленной скоростью. Следующий светофор (маршрутный или выходной) открыт, поезд следует с отклонением по стрелочному переводу с крестовиной пологой марки
Три желтых огня	Входные	Разрешается моторвагонному поезду, одиночному локомотиву, мотовозу, дрезине несъемного типа следовать на свободный участок пути с особой осторожностью и со скоростью не более 20 км/ч до маршрутного светофора с красным огнем[4]
Один лунно-белый мигающий огонь	Входные	Пригласительный сигнал — разрешает поезду проследовать светофор с красным огнем (или погасшим) и продолжать движение до следующего светофора (или до предельного столбика при приеме на путь без выходного светофора) со скоростью не более 20 км/ч с особой бдительностью и готовностью немедленно остановиться, если встретится препятствие для дальнейшего движения
	Выходные
	Маршрутные
Один зеленый и один лунно-белый огни	Выходные	Разрешается поезду отправиться со станции; впереди свободны три или более блок-участка[5]
Один желтый и один лунно-белый огонь	Выходные	Разрешается поезду отправиться со станции, впереди свободен один или два блок-участка[5]
Два желтые и один лунно-белый огонь	Выходные[3]	Разрешается поезду отправиться со станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу, впереди свободны один или два блок-участка[5]
Два желтых огня, из них верхний мигающий, и один лунно-белый огонь	Выходные[3]	Разрешается поезду отправиться со станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу, впереди свободны три или больше блок-участков[5]
Два желтые огня, из них верхний мигающий	Выходные[3]	Разрешается поезду отправиться со станции с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу, перегон до следующей станции (путевого поста) свободен[5]
Два зеленых огня	Выходные	Разрешается поезду отправиться на ответвление, или по одному из путей многопутного участка, или по неправильному пути при двусторонней автоблокировке, впереди свободно не менее двух блок-участков;[1] или перегон до следующей станции (путевого поста)[2]
Один желтый мигающий и один лунно-белый огни	Выходные	Разрешается поезду отправиться со станции с уменьшенной скоростью не более 40 км/ч и далее следовать по неправильному пути по показаниям локомотивного светофора
Один лунно-белый огонь	Выходные	Поезд отправляется на ответвление с выдачей машинисту жезла или путевой записки
Сигнал	Значение
Зеленый огонь	Разрешается движение; на путевом светофоре, к которому приближается поезд, горит зеленый огонь, либо же: один желтый мигающий огонь, один зеленый мигающий огонь, два зеленых огня, один желтый и один зеленый огни[8]
	Разрешается движение с установленной скоростью, впереди свободные три или более блок-участка[5]
Желтый огонь	Разрешается движение; на путевом светофоре, к которому приближается поезд, горят один или два желтых огня, либо же: два желтых огня, из них верхний — мигающий, а также другие огни, которые указывают на следование с отклонением по стрелочному переводу, и на участках с четырехзначной сигнализацией — желтый мигающий огонь на светофоре, который ограждает участок пути меньше тормозного пути для снижения с максимальной установленной скорости до скорости следования на боковой путь[8]
	Разрешается движение с уменьшенной скоростью, впереди свободен один или два блок-участка[5]
Желтый огонь с красным	Разрешается движение с готовностью остановиться; на путевом светофоре, к которому приближается поезд, горит красный огонь[8]
	Разрешается движение с готовностью остановиться перед сигнальным знаком «Граница блок-участка», следующий блок-участок занят[5]
красный огонь	Проезд путевого светофора с красным огнем[8]
	Вступление поезда на занятый блок-участок[5]
Белый огонь	Локомотивные устройства включены, но показания путевых светофоров на локомотивный светофор не передаются, машинист должен руководствоваться только показаниями путевых светофоров[8]
	Локомотивные устройства включены, сигналы с пути на локомотив не передаются[5]

Классификация светофоров. Основные значения сигналов, подаваемых светофорами

Светофоры по назначению подразделяются на:

— входные, выходные,

— маршрутные (на станции)

— проходные (на перегоне),

— прикрытия (в местах пересечения ж.д путей в одном уровне),

— заградительные (остановка при опасности движения)

— предупредительные (предупреждающие о показании основного светофора)

— повторительные (оповещающие о разрешающих показаниях на других светофорах.)

— локомотивные,

— маневровые,

— горочные.

Основные значения сигналов, подаваемых светофорами следующие:

— Один зеленый огонь — разрешается движение с установленной скоростью; следующий светофор открыт;

— Один желтый мигающий огонь — разрешается движение с установленной скоростью; следующий светофор открыт и требует проследования его с уменьшенной скоростью;

— Один желтый огонь — разрешается движение с готовностью остановиться; следующий светофор закрыт.

— Два желтых огня, из них верхний мигающий, — разрешается проследование светофора с уменьшенной скоростью; поезд следует с отклонением по стрелочному переводу; следующий светофор открыт;

— Два желтых огня — разрешается проследование светофора с уменьшенной скоростью; и готовностью остановиться у следующего светофора; поезд следует с отклонением по стрелочному переводу; следующий светофор закрыт; Один красный огонь — стой! Запрещается проезжать сигнал.

Билет

1 вопрос

Отличительные знаки и надписи, наносимые на каждую подвижную единицу

Каждая единица железнодорожного подвижного состава должна иметь следующие отличительные четкие знаки и надписи:

технический знак принадлежности к железнодорожному транспорту Российской Федерации;

наименование владельца железнодорожного подвижного состава;

номер, табличку завода-изготовителя с указанием даты и места постройки;

идентификационные номера и приемочные клейма на составных частях в местах, установленных нормами и правилами;

дату и место производства установленных видов ремонта;

массу тары (кроме локомотивов и специального самоходного подвижного состава).

Кроме того, должны быть нанесены следующие надписи:

на локомотивах, мотор-вагонном железнодорожном подвижном составе и специальном самоходном подвижном составе — конструкционная скорость, серия и бортовой номер, наименование места приписки, таблички и надписи об освидетельствовании резервуаров, контрольных приборов и котла;

на пассажирских вагонах, мотор-вагонном железнодорожном подвижном составе и специальном самоходном подвижном составе, на котором предусматривается доставка работников к месту производства работ и обратно — число мест;

на грузовых, почтовых, багажных вагонах — грузоподъемность.

На тендерах паровозов должны быть обозначены серия, номер и наименование владельца.

Другие знаки и надписи на железнодорожный подвижной состав наносятся в соответствии с требованиями, установленными нормами и правилами.

2 вопрос

Требования безопасности при осмотре тяговых электродвигателей

Для защиты глаз при продувке тяговых электродвигателей сжатым воздухом слесарям следует надевать защитные очки. Шланги к воздушной магистрали надо крепить особенно тщательно и надежно, иначе они могут отсоединиться и нанести травму стоящим вблизи рабочим. Перед спуском в смотровую канаву (под тепловоз) слесарь должен убедиться в отсутствии масла и других предметов на её ступеньках. Смотровые канавы должны быть чисты и хорошо освещены. Осматривать тяговые электродвигатели со съёмкой люков следует только при остановленном дизеле и тепловозе. Категорически запрещается под тепловозом курить и применять открытый огонь. При вывешивании колесной пары необходимо подклинить передние и задние колесные пары тепловоза тормозными башмаками. При сушке тяговых электродвигателей под тепловозом калориферная установка должна иметь надежное заземление, а все вращающиеся части вентилятора — ограждение. Шлифовку коллектора необходимо производить на холостом ходу электродвигателя без напряжения. Передвигать тепловоз во время ремонта разрешается только по указанию старшего мастера, мастера или бригадира, руководивших работой на этом тепловоза после предупреждения всех слесарей, работающих на нём.

Меры безопасности при разборке и сборке тяговых электродвигателей.

При работе с подъёмно-транспортными механизмами. Категорически запрещается: перегружать грузоподъёмные средства; оставлять груз в подвешенном состоянии на длительное время; применять тросы и крюки меньшей грузоподъёмности и не имеющих маркировки об их грузоподъёмности и сроках испытаний. Во время подъёма узлов и деталей ни в коем случае нельзя удерживать руками канаты, соскальзывающие с агрегатов при подъеме.Меры безопасности при испытании тяговых электродвигателей.

Испытательная станция должна соответствовать требованиям «Правил устройства электроустановок», хорошо освещена. Испытательная станция должна иметь постоянные или временные ограждения. Конструкция ограждений должна исключать возможность случайного прикосновения к токоведущим частям. Перед началом работ на стендах ответственный руководитель или исполнитель работ должен проверить правильность сборки испытательной схемы, надежность заземления сборки испытательной схемы, надежность заземления и исправность сигнализации и блокировок, удалить людей от испытуемых объектов. Работать на стенде разрешается только при наличии средств защиты — диэлектрических ковриков, перчаток и бот, имеющих клеймо с отметкой о периодической их проверке. Запрещается работнику, производящему испытание на стенде, заходить в зону установки высоковольтного оборудования и производить в нем какие-либо переключения или работы. Различные пересоединения на клеммах испытуемой машины следует производить после полней остановки машины и отключения напряжения.

После испытания на электрическую прочность изоляции цепи катушек, необходимо немедленно разрядить обмотки главных и дополнительных полюсов путем закорачивания выводных кабелей на остов. До открывания дверей на стендах необходимо снять напряжение. Испытание тяговых электродвигателей на холостом ходу производить после полной затяжки всех болтов подшипниковых щитов и крышек. При испытании все вращающиеся части (конус вала якоря и места присоединения питающих кабелей) — тщательно оградить. После каждой проверки якоря мегомметром, необходимо немедленно разрядить обмотку путем соединения вала с коллектором изолированном проводом с оголенными концами, прикладывая сначала один конец к валу, а затем касаясь коллектора. При использовании испытательной установки ИУ-57 необходимо: установку электродов на коллекторе и подключение проводов производить только при выключенном положении тумблера «Общий». Все операции по проверке и испытанию витковой изоляции производить только в диэлектрических перчатках.

3 вопрос

Система нумерации светофоров

Составлено Н. Лукиным. Источники информации: «Инструкция по сигнализации на железных дорогах Российской Федерации», Нормы технологического проектирования устройств автоматики и телемеханики на федеральном железнодорожном транспорте (НТП СЦБ/МПС-99) Входные <направление> Входным светофорам присваиваются литеры Н или Ч в зависимости от направления движения (Ч с четного направления, Н с нечетного). Если на станции несколько четных или нечетных подходов, то после буквы Н(Ч) добавляется буква, обычно соответствующая первой букве названия предыдущей станции по этому подходу. Например, ЧМ — входной со станции Молот, ЧК — входной со станции Которосль. В случае, если на станции имеются входные светофоры с каждого пути на двух- или многопутных перегонах, то возможны два варианта: — один светофор — основной — имеет обычное обозначение, а у второго — дополнительного, редко используемого — перед литерой(литерами) дополняется римскими цифрами номер пути, например, IЧ; — оба светофора перед литерой(литерами) имеют номер пути IIЧ, IVЧ. Выходные <направление><путь> Выходным светофорам присваиваются литеры Н или Ч в зависимости от направления движения, после которой дополнительно указывается номер пути, к которому относится светофор. Для номеров главных путей употребляются римские цифры, для остальных — арабские. Следует иметь в виду, что на станциях с продольным размещением нескольких участков главного пути или станционных путей возможна нумерация путей с применением вспомогательных литер. Выходной в нечетном направлении с первого главного — НI, в четном направлении с 4-го — Ч4, в четном направлении с пути IIA — ЧIIA. Маршрутные <направление>М<путь> Маршрутным светофорам к литере Н(Ч) добавляется литера М. Маршрутный с 3 пути — НМ3, со II главного — ЧМII. Один светофор может совмещать несколько назначений (входной и выходной — на путевых постах, выходной и маневровый, выходной и маршрутный и др.). В этих случаях нумерация строится из принципа разумности, максимальной идентификации номера светофора и имеющихся на нем огней, а также из наличия и нумерации иных светофоров данного раздельного пункта. Так, на путевом посту совмещенный светофор целесообразно обозначать одной буквой, как входной. А маршрутный светофор для одного направления, являющийся одновременно выходным для другого направления, целесообразно обозначать как маршрутный. Иногда в конце обозначения выходного или маршрутного светофора может встретиться буква М, которая означает, что это поездной светофор, совмещенный с маневровым. Практиковалось это ранее, когда требовалось отличить станции, оборудованные для централизованного управления маневровыми передвижениями, и станции, оснащенные светофорами, только для поездной работы, где маневры производились не по огням светофоров, а по ручным сигналам стрелочников или командам дежурного по радиосвязи. В последние десятилетия буква М в конце номера для совмещенных светофоров не применяется. Проходные <цифра> На каждом перегоне проходные светофоры АБ нумеруются, начиная от входного светофора навстречу движению поездов, при этом светофорам нечетного направления присваиваются нечетные (1,3, 5…), а светофорам четного направления четные (2,4,6…) номера. Номера уменьшаются по ходу движения поезда, 1 — всегда предвходной в нечетном направлении, соответственно, в четном предвходной всегда 2. При оборудовании двухпутных участков двухсторонней АБ к номеру светофора, установленного для неправильного направления движения, добавляется римская цифра обозначающая номер пути. Прикрытия Светофорам прикрытия присваиваются литеры НП или ЧП. Возможно, что на двух- и многопутных участках к этим литерам может добавляться номер пути, но автор таких примеров не встречал. Заградительный [светофорная головка ромбовидная, мачта светофора полосатая] З <+ порядковый номер> Предупредительные Согласно «Инструкции по сигнализации» Пс<номер основного светофора> Пример на рис. 2.24 и 2.25: ПсЧ. Однако имеется расхождение теории с практикой. В большинстве случаев встречаются в натуре наименования ПН, ПЧ и модификации типа ПЧМ, ПНП, ПЧК … Повторительные [светофорная головка ромбовидная] П<номер основного светофора> Например, ПНI, ПЧII и т.п Локомотивные Нумерации не имеют. Маневровые М<номер> Маневровым светофорам присваивается литера М с порядковым номером в четной горловине станции — четным, в нечетной — нечетным. Обычно номера возрастают от горловины к оси станции, но это не является жестким требованием. За ось, разделяющую четную и нечетную зону станции, обычно принимается ось пассажирского здания, а при его отсутствии — ось поста ЭЦ. Аналогичный подход применяется, кстати, для нумерации у стрелок. Горочные Г и номер пути надвига, если он не один.

Габариты установки устройств СЦБ — Simukov.ru

Взято отсюда: http://scbist.com/stati-po-scb/881-pamyatka-elektromehaniku-scb. html

Габариты установки устройств СЦБ

Примечание: УГР — уровень головки рельса.

Карликовые светофоры (высотой до 1100 мм)

1. В междупутье — 1920 мм от оси пути;
2. На перегонах или у крайних и отдельно лежащих станционных путях — 3100 мм от оси пути.

Мачтовые светофоры

1. В междупутье — 2450 мм от оси пути;
2. На перегонах или у крайних и отдельно лежащих станционных путях — 3100 мм от оси пути;

В случае установки светофоров на кривых участках пути приведённые расстояния увеличиваются в соответствии с действующими указаниями по применению габаритов приближения строений.

Глубина котлованов

Для светофорных фундаментов глубина должна быть такой, чтобы верхняя плоскость фундамента (для мачт — отверстие для заводки коммутации) располагалась относительно уровня головки рельса (УГР) в соответствии со следующими размерами:

1. Карликовый линзовый на станции — на 390 мм выше УГР;
2. Мачтовый линзовый на станции — на уровне головки рельса;
3. Мачтовый линзовый на перегоне — не ниже 810 мм от УГР и не выше УГР.

Мостики и консоли

1. Расстояние от стойки светофорного мостика до оси пути — 3100 мм;
2. Расстояние от низа светофорной люльки до УГР на электрофицированных участках — 8000 мм, на неэлектрофицированных — 5800 мм;
3. Расстояние от люльки до любой части контактной сети, находящейся под напряжением — 1200 мм.

Установка светофоров по отношению к изолированным стыкам

1. Как правило, размещают в створе с изолирующими стыками;
2. При 2-х путной автоблокировке с односторонним движением поездов допускается сдвижка изостыков по направлению движения поезда не более 10,5 м и против направления движения — 2 м;
3. При 1-о путной автоблокировке у спаренных установок и у входных светофоров изостыки можно сдвигать в обе стороны не более 2-х м;
4. На станционных путях, используемых для приёма и отправления поездов в обоих направлениях, изостыки расстанавливают по минимально допустимому расстоянию до предельного столбика (3,5 м), а выходные и маневровые светофоры располагают на ближайшем к изостыкам расстоянии по условиям габарита приближения строений так, чтобы расстояние между изостыками и светофором не превышало 40 м.

Релейные шкафы

1. РШ на обочине располагают параллельно ближайшему пути на расстоянии не менее 3100 мм от его оси, при установке РШ в междупутье ширина его должна быть не менее 6200 мм;
2. РШ размещают перед светофором на расстоянии 1100 мм.

Дроссель-трансформаторы

1. На станции — 1150 мм до внутренней грани рельса при установке ДТ не выше 110 мм по отношению к УГР;
2. На перегоне — 1030 мм до внутренней грани рельса при установке ДТ ниже УГР на 100 мм.

Путевые ящики

Устанавливаются так, чтобы их днища находились ниже УГР на 125 мм у ящиков типов ТЯ-1, ТЯ-2 или на 165 мм у ящиков типа РЯ-1:

1. 1145 мм до внутренней грани рельса для всех типов ящиков при установке ПЯ перпендикулярно пути;
2. 1190 мм до внутренней грани рельса для ящика типа ТЯ-2 при установке его вдоль пути;
3. 1255 мм до внутренней грани рельса для ящиков типа ТЯ-1 и РЯ-1 при установке их вдоль пути.

Кабельные муфты

1250 мм от центра муфты до внутренней грани рельса при установке муфты выше УГР не более чем на 200 мм.

Кабельные стойки (бутлеги)

740 мм до внутренней грани рельса при установке стойки ниже УГР на 100 мм.

Маневровые колонки

1. На обочине — 3100 мм от оси пути;
2. В междупутье — 2450 мм, при этом ширина междупутья должна быть не менее 5410 мм.

Переездные устройства

1. Автоматические и полуавтоматические шлагбаумы устанавливаются на расстоянии не менее 6; 8; 10 м от крайнего рельса в зависимости от длины заградительного бруса — 4; 6; 8 м;
2. Брус в закрытом состоянии должен находиться на высоте 1 — 1,25 м от поверхности автомобильной дороги;
3. Светофоры переездной сигнализации устанавливаются на расстоянии не менее 6 м от крайнего рельса, при установке 4-х шлагбаумов — 10 м.

Поделиться ссылкой:

Похожее

Видеоролики Железнодорожный светофор

и видеозаписи

Стоковые видеоролики Железнодорожный светофор и видеозаписи | Depositphotos®Железная дорога деревенская машина останавливается на красный светКрупный план красного светофора на железнодорожном переезде с опущенным шлагбаумом. Предупреждающий сигнал о пересечении уровня в США. Уведомление Crossbuck и красный светофор на пересечении железных дорог в Калифорнии. Символ безопасности железнодорожного транспорта. Предупреждающий знак об опасности и железнодорожный путь Предупреждающий сигнал о пересечении уровней в США.Уведомление Crossbuck и красный светофор на пересечении железных дорог в Калифорнии. Символ безопасности железнодорожного транспорта. Предупреждающий знак об опасности и железнодорожных путях Смафора. Железная дорога с семафором, который показывает красный свет. Видеосъемка, светофор, вертикальная панорама. Открывающиеся шлагбаумы на железнодорожном переезде. дальний план, Full HD, без звука Люди гуляют по акроотам Железная дорога Желтый локомотив движется вагонами Автобусы Поезда Железная дорога Железнодорожный вокзал Железнодорожный узел Железнодорожный светофорРаботники по ремонту железнодорожных линий в Берлине, ГерманияПоезд с людьми прибывает Вагоны Здания Жилые дома за забором Башни из проволоки Надпись на польском вокзале Железнодорожная платформаFull HD видео фон. Детская железная дорога в центральном парке города Машины едут по дороге размытый фокус Поезд движется вперед, лето Камера движется по рельсам метро KL Процесс прокладки тоннелей. Железнодорожный пассажирский и грузовой поезд в пути вид из заднего окна4K идет по колее, заросшей травой на старом вокзале Валлау, Германия — 15 мая 2018 г .: Немецкий скоростной поезд ICE проходит по линии Франкфурт-Кельн недалеко от Валлау, Германия. Максимальная скорость этих поездов составляет около 320 км / ч. Высокий угол обзора с моста Железнодорожная антенна паровоза 20198241358217 ccExtreme Train приближается к камере в железнодорожном туннеле.Представление о достижении ваших целей, преодолении проблем и проблем кажется более серьезным, чем они есть на самом деле (без огней в конце) Железнодорожный пассажирский и грузовой поезд в пути, вид из заднего окна ИС-поезд прибываетПЕРТ — 10 ФЕВРАЛЯ 2019: Станция метро Перт. Станция является крупнейшей станцией в сети Transperth, обслуживающей центральный деловой район Перт, Западная Австралия. Немецкое шоссе и высокоскоростная железная дорога — вид под большим углом. Строительство туннеля Рига, Латвия — 23 сентября 2020 года: время движения по шоссе, вождение автомобилей на длительной выдержке, вечер осенний закат, замедленная видеосъемкаПаровоз железнодорожная антенна 201982413455603 ccRailroad Train Tracks LineRailway stop sign.Поезд проходит через переезд. Городской поезд едет по сельской местности. Автомобиль ждет, пока поезд пройдет через процесс перехода. Тоннелирование. Шоссе и железнодорожный путь. Абстрактный пейзаж футуристического неонового города и дороги с движущимся автомобилем. Стоковая анимация. Тема киберпанка, красивый ретро автомобиль, едущий по пирамидам, бесшовные петли. Светофор на железной дороге. Паровой локомотив. Осташков. Антенна 201982413504110 1 ccGoods Поезд прибыл Последний вагон Поезд ушел с парковки на заднем плане Припаркованные автомобили Wire Towers Автобус движется по дороге Отдаленно Железная дорога Движение в туннеле метро с легкими следами внутри timelapseТрамваи едут посередине шоссе среди потока автомобилей вечером Железнодорожная антенна 201982413562514 ccДвижущийся поезд в туннеле метро, ​​вид из кабины Знак железнодорожной станцииЖелезнодорожная станция в ночное время, промежуток времениТемное метро находится под землейРельсы уходят в туман. Красный мигающий светофор на железнодорожном переезде в лесу зимой. Поезд проходит мимо Процесс туннелирования. Статическая рамка на рельсах, уходящих вдаль. дальний план, Full HD, без звука Немецкий скоростной поезд ICE на вокзале Франкфурта Паровоз. Осташков. Антенна 201982413504110 3 куб.см. Немецкое шоссе и высокоскоростная железная дорога — вид под большим углом Поезда выходят из хвоста поезда Стоят поезда Вагоны Железнодорожная станция Железнодорожный вокзал Узел железной дороги Светофоры Красный свет Башни 4k с дрона Поезд идет через лес на рассвете, солнечные лучи освещают Туман над лесом. Движущийся трамвай ночью.Вождение трамвая ночью. Общественный транспорт ночью .ICE train4k кадры камеры, фокусирующейся от длинных грузовых поездов на железной дороге до семафоров с синим светом. Концепция транспорта и грузов с использованием железных дорог Автобусная улица в центре Лондона с красными автобусами ПоездБыстрый вид на пейзаж турции Поезд линии метроГород поезд и движение по улицам города в Портленде, штат Орегон, ночью, размытые для коммерческого использования. Hamburg Hauptbahnhof — центральный железнодорожный вокзал в Гамбурге , Германия Поезд DLR приближается к станции Ост-Индия.Доклендский легкорельсовый транспорт, автомобильное движение на Аспен-Уэй, небоскребы Кэнэри-Уорф на заднем плане. Лондон, Великобритания. Желтый локомотив уезжает на железной дороге Поезда Вагоны Железнодорожная станция Железнодорожный узел Узел железной дороги Светофор Красный свет Проволочные башниВид сверху на железнодорожные пути и шоссеПаровозная железная дорога. Осташков. антенна 201982413545913 2 куб.см.Автомобили, ожидающие на железнодорожном переезде, мигающий попеременно красный свет — время заката Пробки и поезд с ДВСЗеленый грузовой электровоз тянет длинный грузовой поезд Серые и синие грузовые вагоны Опоры железной дороги Контактная сеть Мост через железную дорогу Эффект метро 10-Переднее изображение быстрого вождения метро на 10X скоростиЖелезнодорожный поезд вагон железная дорогаЖелезный поездКамера движется по рельсам метро КЛПаровоз.Осташков вокзал. антенна 201982413594420 4 куб.смКрасный сигнал на железной дорогеЖелезная дорога рельсы снизу старый вид движенияТуннельный процесс. Машины едут по дороге размытый фокус. HD видео Старая ржавая железная дорога на желтом песке. Никто там, с высоты птичьего полета. Синий поезд метро покидает наземную станцию ​​на мосту через широкую реку Днепр в Киеве, Раунхайм, Германия — 18 октября 2018 года: устранение аварий после аварии грузовика и пожара на немецкой автомагистрали A3 недалеко от Висбаденер-Кройц На заднем плане большая пробка

Безопасность около поездов, вокзалов и путей

Перейти к основному содержанию Окленд Транспорт

• Автобус Поезд Паром

• Велоспорт и ходьба

• Вождение автомобиля и парковка

• Проекты и дорожные работы

• О нас

регистр

Авторизоваться

МЕНЮ

Связаться с нами

MyAT

Авторизоваться или же регистр Связаться с нами

• Автобус Поезд Паром
  • BackBus Поезд Паром
  • Автобус Поезд Паром
  • Планировщик путешествий
  • Карта AT HOP
    • Автобус Поезд Паром
    • Карта AT HOP []
    • Что такое карта AT HOP и как она работает
      • Карта AT HOP
      • Что такое карта AT HOP и как она работает []
      • Экономия на тарифах HOP
      • регистр Авторизоваться
    • Купить карту AT HOP
      • Карта AT HOP
      • Купить карту AT HOP []
      • Купить карту AT HOP онлайн
      • Купить золотую карту AT HOP
      • Купить брелок для ключей AT HOP
      • Купить карту America’s Cup AT HOP
      • Где купить карту AT HOP
      • регистр Авторизоваться
    • Зарегистрируйте карту AT HOP
    • Зарегистрируйте карту AT HOP для кого-то еще
    • Пополнить карту AT HOP
      • Карта AT HOP
      • Пополнить карту AT HOP []
      • Что нужно знать о внесении денег на карту
      • Пополните карту онлайн
      • Автоматическое пополнение
      • Пополнить с помощью автомата для пополнения баланса
      • Места для личного пополнения
        • Пополнить карту AT HOP
        • Места для личного пополнения []
        • Центральный Окленд AT HOP розничные продавцы
        • Розничные продавцы AT HOP в Северном Окленде
        • Западный Окленд AT HOP розничные продавцы
        • Южный Окленд розничные продавцы AT HOP
        • Восточный Окленд AT HOP розничные продавцы
        • регистр Авторизоваться
      • Пополнить с помощью месячного абонемента
      • Пополнить с помощью дневного абонемента
      • Перевод баланса с одной карты на другую
      • регистр Авторизоваться
    • В магазинах розничной торговли
      • Карта AT HOP
      • В магазинах розничной торговли []
      • Найдите дилеров AT HOP на карте
      • регистр Авторизоваться
    • Льготы по картам и льготные тарифы
      • Карта AT HOP
      • Льготы по картам и льготные тарифы []
      • Скидка для детей и студентов
        • Льготы по картам и льготные тарифы
        • Скидка для детей и студентов []
        • Дети до 5 лет
        • Дети от 5 до 15 лет
        • Ученики средней школы от 16 до 19 лет
        • Бесплатные детские билеты на выходные
        • регистр Авторизоваться
      • Концессия Senior и SuperGold
        • Льготы по картам и льготные тарифы
        • Концессия Senior и SuperGold []
        • Что вам нужно знать о концессии SuperGold
        • Купить золотую карту AT HOP
        • Зарегистрируйте свою золотую карту AT HOP
        • Подать заявку на получение концессии SuperGold
        • Держатели карт SuperGold, у которых есть синяя карта AT HOP
        • Получите помощь в процессе подачи заявки на концессию
        • Держатели карт SuperGold, живущие за пределами Окленда
        • регистр Авторизоваться
      • Доступная концессия
      • Месячный абонемент AT HOP
      • Дневной абонемент AT HOP
      • Льгота для студентов высших учебных заведений
      • Льгота для студентов высших учебных заведений для студентов Оклендского университета, Австрии и Университета Мэсси
      • регистр Авторизоваться
    • Использование и управление вашей картой

Железнодорожный светофор по выгодной цене — Выгодные предложения на железнодорожный светофор от мировых продавцов железнодорожных светофоров

Отличные новости !!! Вы попали в нужное место на ж / д светофоре. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший железнодорожный светофор должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть железнодорожный светофор на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в железнодорожном светофоре и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести железнодорожный светофор по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшее соотношение цены и качества железнодорожных фонарей — Выгодные предложения на железнодорожные фонари от мировых продавцов железнодорожных фонарей

Отличные новости !!! Вы попали в нужное место для железнодорожных фонарей. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эти лучшие железнодорожные фонари вскоре станут одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть железнодорожные фонари на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не понимаете железнодорожных фонарей и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести железнодорожные фонари по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

On-Track Railway Operations Ltd.

On-Track Railway Operations Ltd. Местоположение: Sturgeon County, AB Бесплатный звонок: 1-888-973-6003 Вход для сотрудников

Специалисты по системам погрузочно-разгрузочных работ

On-Track Railway Operations Ltd. Вы являетесь экспертом в области железнодорожных перевозок Как железнодорожники мы понимаем важность безопасных, экономичных и целесообразных услуг и необходимость в продукте, который будет приносить пользу.

Обладая более чем 35-летним опытом работы с железными дорогами класса 1 и железнодорожными подрядчиками по всей Канаде, мы стремимся быть поставщиком услуг номер один в отрасли. Мы объединяем наш опыт работы на железных дорогах с навыками в области дизайна и инноваций, чтобы производить и поставлять лучшие инструменты для любых операций по перемещению материалов.

Независимо от того, связано ли это с железной дорогой или нет, вы можете положиться на On-Track, чтобы безопасно и эффективно удовлетворить все ваши потребности в транспортировке материалов.

ПОДРОБНЕЕ

УСЛУГИ

Узнайте больше об услугах, которые предлагает On-Track здесь.

Подробнее

ПОЛУЧИТЬ ЦЕНУ

Свяжитесь с нами для получения информации об оборудовании и навесном оборудовании.

Подробнее

КАРЬЕРА

Подайте заявку на карьеру в On-Track Railway Operations Ltd. здесь!

Подробнее

Что нового

On-Track в LinkedIn!

On-Track Railway Operations теперь в LinkedIn! Следуйте за нами, чтобы узнать, чем мы занимаемся!

Железнодорожный путь и COR

Сертификат признания (COR) выдается работодателям, которые разрабатывают программы по охране труда и технике безопасности, соответствующие установленным стандартам.

A COR показывает, что система менеджмента здоровья и безопасности работодателя была оценена сертифицированным аудитором и соответствует провинциальным стандартам. Эти стандарты установлены Отделом охраны труда и техники безопасности (OHS).

Чтобы получить COR, в вашем бизнесе сначала должна быть внедрена система управления охраной труда и техникой безопасности, а затем пройти ее успешный аудит через сертифицирующего партнера.

Сертифицирующий партнер

Сертифицирующий партнер — это организация, которая:

Подробнее

Контакт

On-Track Railway Operations Ltd.
55024 Rge Rd 234
Стерджен Каунти, AB
T8T 2A7

Местный: 780 973 6003
Бесплатный звонок: 1888 973 6003

Эл. Почта: [email protected]

Логин сотрудника

Авторское право © 2021 On-Track Railway Operations Ltd.
Все права защищены.

Track — Network Rail

Мы отвечаем за обслуживание железнодорожной сети Великобритании, включая обслуживание и обновление 20 000 миль пути.

Когда мы говорим о железнодорожных путях, мы имеем в виду всю структуру, по которой курсируют поезда, в том числе:

• Рельсы — это свариваемые вместе стальные отрезки.
• Шпалы — это опоры для рельсов.
• Переключатели и переходы — это подвижные участки пути, которые направляют поезда с одного пути на другой и позволяют им пересекать пути. У них особенно ограниченный срок службы, потому что поезда вызывают износ и деформацию при движении по ним.
• Наборы точек — это механические системы, перемещающие переключатели и переходы.

Как мы обслуживаем рельсы

Наши процессы ежедневного обслуживания включают:

• с использованием регуляторов трамбовки и балласта для перераспределения балласта — камней под рельсом, которые служат опорой, — и уплотнения его под шпалой для сохранения геометрии пути
• обработка профиля для стачивания части головки рельса — верхней поверхность рельса, по которой движутся колеса поезда — чтобы оставить чистую поверхность для более плавного движения
• мониторинг нашей инфраструктуры путем установки измерительного оборудования на поезда для выявления дефектов в рельсе, которые необходимо исправить.

Планируемые работы и инновации

Когда срок службы пути истек, а обслуживание слишком дорого или неэффективно, мы придумываем решения для ремонта или обновления пути. Эти крупные проекты являются частью нашего Плана модернизации железной дороги, и мы выполняем их по выходным или в праздничные дни, чтобы свести к минимуму сбои.

Пример использования: Ньюкасл

Мы обновили железнодорожные пути в Ньюкасле в рамках проекта Great North Rail Project, направленного на преобразование железнодорожного транспорта на севере Англии.В воскресенье, 14 января 2018 года, после девятидневной блокады, мы завершили проект обновления пути на южной оконечности станции Ньюкасл стоимостью 8,6 млн фунтов стерлингов, заменив 19 комплектов переключателей и переходов, чтобы сделать поездки более надежными.

Пример использования: New Cross

Мы обновили перекресток на станции Нью-Кросс, к югу от Лондонского моста на Чаринг-Кросс, ведущий к главной линии Дувра, на Рождество 2016 года. Переключатели и переходы, а также другое путевое оборудование, составляющее сложный перекресток, электрифицированный для третьего рельса, были полностью заменен, чтобы обеспечить более качественную и надежную поездку по железной дороге — см. наше видео ниже.

Скоростные хендбэки

Обычно существует ограничение линейной скорости около 50 миль в час в течение недели после обновления пути, чтобы позволить балласту осесть. Но после ремонта пути в Белфорде на магистрали Восточного побережья в сентябре 2016 года пассажирские поезда ехали по рельсам на полной скорости до 125 миль в час благодаря инженерным инновациям.

Новые технологии выемки грунта позволяют точно позиционировать донный балласт, в то время как путевые панели могут быть уложены в абсолютные проектные координаты с помощью глобальной системы позиционирования (GPS), обеспечивающей точность в пределах 10 мм.Это создает прочную основу для трека.

Узнать больше

Первые в мире инженерные поезда «строительного полета» обновят железную дорогу быстрее и дешевле (высокоскоростной возврат на перекрестке в Сэнди)

Первая высокоскоростная обратная связь была достигнута на «простой линии» в Рождество 2015 г. / январе 2016 г. в Acton Wells.

Передача пути поездам, движущимся на полной скорости, предотвращает задержки в расписании, вызванные более медленными поездами. Посмотрите наше видео о работе ниже.

Обеспечение безопасности персонала

У нас есть четкое видение безопасности: каждый день дома в безопасности. Один из самых больших рисков для нашей безопасности — это столкновение сотрудников с поездом при ремонте путей. Мы устраняем этот риск с помощью проектов по повышению безопасности, которые позволяют нашим сотрудникам спланировать безопасный способ выполнения своей работы, а также путем внедрения систем оповещения о поездах и защиты поездов.

Сезонное обслуживание

Мы проводим сезонное техническое обслуживание, чтобы подготовить наши пути к конкретным погодным условиям, которые могут вызвать задержки пассажиров.

Например, мы окрашиваем некоторые части рельсов в белый цвет летом, чтобы предотвратить их расширение и изгибание рельсов, а зимой прикрепляем нагреватели к точкам, чтобы предотвратить образование льда. Мы также следим за тем, чтобы наши автомобили и машины для холодных погодных условий находились на складах по всей Великобритании и были оснащены специальным оборудованием для быстрого удаления льда с гусениц.

Наши сезонные гусеничные машины и транспортные средства

Ночная работа

Наша высокопроизводительная система обновления пути (TRS) и система очистки балласта (BCS) позволяют нам быстро заменять пути и очищать балласт в течение ночи, пока поезда продолжают безопасно двигаться по соседним линиям. Работа в ночное время имеет важное значение, потому что железная дорога не может выдержать тот объем доступа в выходные, который нам необходим для доставки такого объема обновлений.

Наша высокопроизводительная команда

.
