Изучаем вместе, как работают насос-форсунки

С развитием и распространением дизельных двигателей, к ним начали выдвигать все большие и большие требования, выражающиеся в увеличении удельной мощности мотора, увеличении давления впрыска и улучшении процесса смесеобразования. Немаловажным фактором также являются компактные размеры самого устройства и соблюдение экологических норм. Все это, вместе с бурным развитием электроники, поспособствовало созданию индивидуальных насос-форсунок и отдельных насосных секций для каждого цилиндра дизельного двигателя, оборудованного электронным блоком, который и управляет его работой.

1. Как работает насос-форсунка?

Система впрыска топлива, снабженная насос-форсунками, устанавливается на дизельных двигателях внутреннего сгорания и была разработана еще в конце 30-х годов ХХ века. Впервые такую систему применили на морских, железнодорожных и грузовых дизельных моторах, характеризующихся сравнительно низкой скоростью.

Главной особенностью таких силовых агрегатов является наличие отдельного впрыскивающего топливного насоса, использующегося для каждого цилиндра мотора и обладающего очень короткими напорными линиями к форсунке. В движение такие насосы приводятся механическим путем, при помощи толкателя и буферов.

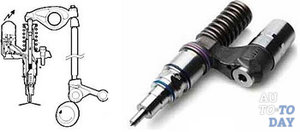

В корпусе насос-форсунки объединены насос высокого давления, сама форсунка, дозирующий клапанный узел и силовой привод, благодаря которым данный элемент имеет преимущества в сокращении продолжительности движения топливной жидкости, находящейся под высоким давлением, а также в увеличении гидравлической эффективности и уменьшении своей массы.

Представители последнего поколения насос-форсунок обладают большим рабочим давлением впрыска (до 2500 бар) и способны мгновенно реагировать на команды управляющего блока, в задачу которого входит сбор и анализ текущей информации, поступающей от внешних датчиков. Именно эти данные определяют требуемые количественные и временные характеристики впрыска топлива, что дает возможность получения оптимальных значений мощности при заданном режиме работы, существенно экономит топливную жидкость, обеспечивает минимальные выбросы в атмосферу и способствует снижению уровня шумности от работающего силового агрегата. Кроме того, насос-форсунка достаточно компактна, за счет чего в головке двигателя образуется дополнительное свободное пространство, использующееся для установки других деталей двигателя.

Конструкция насос-форсунки позволяет обеспечить эффективное образование топливно-воздушной смеси, для чего в процессе впрыска предусмотрены фазы предварительного, основного и дополнительного впрыска топлива.

Предварительный впрыск помогает достичь плавности сгорания смеси в ходе основного впрыска, обеспечивающего качественное смесеобразование при разных рабочих режимах мотора, а дополнительный служит для очистки сажевого фильтра от накопленных отложений сажи (процесс регенерации).

Процесс работы насос-форсунки проходит следующим образом:

1) Кулачок распредвала посредством коромысла перемещает плунжер вниз, и топливо начинает перетекать по каналам форсунки. В момент закрытия клапана топливо как бы отсекается, и его давление начинает возрастать, а при достижении показателя в 13 мПа игла распылителя преодолевает усилие пружины, вследствие чего происходит предварительный впрыск топлива.

2) Как только клапан открывается, предварительный впрыск прекращается, а топливо переходит в питающую магистраль, и его давление снижается. В зависимости от рабочих режимов силового агрегата, может производиться один или два предварительных впрыска.

3) При продолжении движения плунжера вниз происходит основной впрыск. Клапан опять закрывается, и давление топлива снова возрастает. Достигнув значения в 30 мПа, игла распылителя преодолевает силу давления топлива, и усилие пружины поднимается вверх, вызывая основной впрыск. Чем выше будет давление, тем большее количество топлива сожмется, а значит, в итоге получится больший впрыск в камеру сгорания. Наибольшее количество топлива (что способствует максимальной мощности двигателя) впрыскивается при давлении в 220 мПа. Завершение этапа основного впрыска происходит с открытием клапана, причем давление топлива падает, а игла распылителя закрывается.

4) Дополнительный впрыск топлива происходит при дальнейшем движении плунжера вниз, а принцип действия устройства на этом этапе аналогичен основному впрыску и обычно производится в два захода.

2. Типичные неисправности насос-форсунок, их диагностика и устранение

Автовладельцам, на автомобилях которых установлена описанная система впрыска топлива, наверняка не раз приходилось иметь дело с проблемами, относящимися к следующим группам: проблемы с запуском мотора или полный рабочий отказ агрегата, перерасход топливной жидкости, нестабильная работа мотора, повышенный уровень «дымности» выхлопных газов и потеря мощности. Все эти признаки указывают на нарушения работы в EUI или EUP-секциях – наиболее распространенных видах насос-форсунок в странах Европы и СНГ (в том числе и Украины).

Среди причин нарушения точной работы указанных элементов можно выделить несколько наиболее частых, а чтобы лучше понять их, надо сказать, что составляющие элементы механической части управления насос-форсункой – это отдельные «родственники» деталей газораспределительного механизма, который функционирует в головке блока двигателя внутреннего сгорания. Разница только в природе рабочего тела, в роли которого, в данном случае, выступает не воздушная смесь, а дизельное топливо, находящееся под высоким давлением и обладающее определенными физическими свойствами.

К наиболее типичным неисправностям электронной насос-форсунки относят неисправности клапанного узла (встречаются примерно в 63% случаев), проблемы в работе распылителя (примерно 30% случаев), поломки электромагнитной части (5%) и выход из строя плунжера, пружины или корпуса (2%).

Другими словами, наиболее частой причиной неисправности насос-форсунок есть разрушение клапанного механизма и его механические повреждения. Этой причине следует уделять особое внимание, так как клапан при закрытии отсекает топливо, то есть на седло клапана и отсекающую кромку тарелки клапана создается достаточно большая нагрузка. Однако, надо сказать, что указанный механизм отличается достаточно высоким уровнем надежности, конечно, при условии применения качественного топлива. Точность изготовления элементов описанного механизма может достигать 0,25 мкм, с зазорами прецизионных узлов в 1,5-2 мкм, а чтобы лучше представить себе данную величину, достаточно отметить, что толщина волоса человека составляет около 50 мкм.

На следующем месте по частоте выхода из строя находится распылитель, нарушения в работе которого сказываются на «дымности» двигателя, существенном увеличении расхода топлива и общем ухудшении экологических показателей. Зачастую, проблемы с распылителем не влияют на мощностные характеристики силового агрегата, а замена этой составляющей не составит особой сложности.

Далее, в списке характерных причин поломки насос-форсунок находятся неполадки в электромагнитной части управления работой механизма. Поломка данного узла вызывает неточности в работе насос-форсунки на определенном рабочем режиме мотора, вплоть до полного прекращения его деятельности. Правда, благодаря надежности деталей этой части и при соблюдении водителем требований производителя относительно применяемого топлива, поломки такого рода встречаются достаточно редко.

На последнем месте по частоте проявления находятся неполадки в работе плунжера, связанные с механическими разрушениями, а также разрушение пружины и корпуса детали. В принципе, ничего сложного в восстановлении работоспособности форсунки нет, ведь так же, как и капитальный ремонт силового агрегата, капремонт указанной детали основывается на восстановлении рабочих поверхностей всех трущихся элементов и уплотняющих фасок, но вот только допуски и посадки всех деталей насос-форсунок измеряются в микронах.

Все виды ремонтных работ принято начинать с диагностики ремонтируемого устройства, и насос-форсунка в этом вопросе не исключение. После ее демонтажа проводится соответствующее тестирование детали на специальном стенде. Для осуществления процесса, на форсунку устанавливают новый распылитель, а затем стенд «гоняет» ее на разных рабочих режимах силового агрегата: на холостом ходу, номинальном режиме (условное передвижение транспортного средства с крейсерской скоростью) и при разгоне.

Если установка нового распылителя будет способствовать «недоливу» положенной порции топлива (до 10%), значит, клапан и плунжерная пара пока находятся в нормальном состоянии, и можно будет обойтись лишь заменой распылителя, что позволит автомобилю спокойно ездить еще 100 000 километров.

Более 10% «недолива» свидетельствуют о критическом износе клапана, а при самом худшем варианте развития событий неисправной может оказаться еще и плунжерная пара (когда клапан не держит те самые 1500 кг/кв.см, в результате чего цилиндр недополучает топливо). В таком случае, избежать капитального ремонта форсунки уже не получится.

Восстановление работоспособности пары трения клапан-втулка выполняется следующим путем. Втулку расшлифовывают до следующего ремонтного размера (принятые стандарты подразумевают увеличение диаметра на 50 мкм, чего более чем достаточно для удаления всей выработки). Сам клапан покрывают хромом, после чего его шлифуют до нужного размера. Вместе с ним шлифовке поддаются и поверхности втулки и клапана. Аналогичным образом восстанавливается и плунжер, но только он покрывается не хромом, а нитратом титана, путем вакуумного напыления. Нитрат титана обладает вдвое меньшим коэффициентом трения по стали, нежели сама сталь и вдвое большей микротвердостью поверхности. Таким же составом покрывается и клапан.

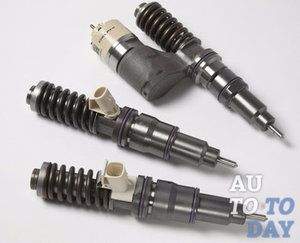

3. Преимущества и недостатки насос-форсунок

Среди преимуществ использования насос-форсунок выделяют следующие:

1) Данные элементы позволяют впрыскивать топливо под давлением больше 2000 бар, благодаря чему распыление топливной жидкости выполняется более эффективно, а значит, и сгорает полнее. Поэтому моторы с установленными на них насос-форсунками отличаются высокими мощностными характеристиками и экономичностью.

2) Кроме того, учитывая, что давление в системе с насос-форсункой и давление впрыска регулируется при помощи кулачкового механизма распредвала, энергия привода должна применяться только по отношению к области впрыска. Такие системы являются более отказоустойчивыми, нежели их аналоги без насоса и без рампы, поэтому появление проблем в работе насос-форсунок совсем не означает остановку двигателя.

3) Наличие высокого давления гарантирует более тонкое распыление топливной жидкости, а небольшие капли означают меньший объем по отношению к площади поверхности, что само по себе может вызвать появление меньшего количества сажи.

4) Дизельный мотор, обустроенный насос-форсунками, обеспечивает наиболее «горизонтальную» полку крутящего момента.

5) Помимо этого, моторы с такой системой впрыска работают значительно тише аналогичных устройств с механическими форсунками и гораздо компактнее их.

Однако, в описанной системе есть и свои минусы. Основной из них – это необходимость использования качественного топлива, так как любые примеси в виде воды, грязи или использование суррогатного топлива для нее губительны. Вторым серьезным недостатком является высокая стоимость самой насос-форсунки, а ремонт данного узла практически невозможен в «домашних условиях», из-за чего автовладельцам приходится сразу покупать новые детали.

Также стоит учитывать тот факт, что кулачковая зависимость чаще всего вызывает впрыск лишь тогда, когда кулачок задействует насос, а значит, диапазон возможных моментов впрыска обусловлен определенным диапазоном вокруг ВМТ (верхней мертвой точки), что не может обеспечить плавность хода. Поскольку момент и количество впрыска не могут постепенно меняться, то такой процесс является ограниченным. Более того, для соблюдения стандартов EURO 4, температуру выхлопных газов также не получится быстро изменить.

Если резко выполнить восстановление давления в системе впрыска с насос-форсункой, то необходимая при этом движущая энергия будет применяться только лишь в области впрыска. Соответственно, высокие динамические нагрузки, возникающие в результате роста давления, требуют определенного размера распредвала и соответствующую конструкцию его привода. Привод должен быть оборудован широким зубчатым ремнем или цилиндрическим зубчатым колесом, так как высокая жесткость на растяжение и низкая демпфирующая способность цепных приводов в условиях предельных нагрузок часто приводят к их разрыву.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Устройство и принцип действия системы с насос форсунками

Как уже говорит само название, насос-форсунка представляет собой впрыскивающий насос с узлом управления и форсунку в едином узле.

На каждый цилиндр двигателя приходится по насос-форсунке. Поэтому отсутствуют топливопроводы высокого давления, которые имеются на двигателе с ТНВД.

Как и ТНВД с форсунками, система впрыска с насос-форсунками выполняет следующие функции:

• создает высокое давления для впрыска топлива
• впрыскивает определенное количество топлива в определенный момент

Местонахождение:

Насос-форсунки расположены непосредственно в головке блока.

Крепление:

Насос-форсунки крепятся в головке блока. При установке насос-форсунок необходимо следить за правильным положением их.
Если насос-форсунка не стоит под прямым углом к головке блока, может ослабнуть крепежный болт. Вследствие этого возможно
повреждение как насос-форсунки, так и головки блока.

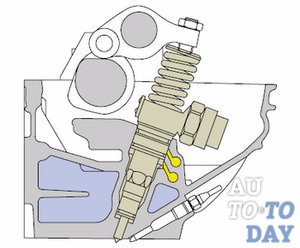

Устройство насос-форсунки

Привод

На распределительном валу имеется четыре кулачка для привода насос-форсунок. Посредством коромысел усилие передается на плунжеры насос форсунок.

Требования к процессам смесеобразования и сгорания

Обязательным условием эффективного сгорания является хорошее смесеобразование. Для этого топливо должно подаваться в цилиндр в нужном количестве, в нужный момент и под высоким давлением. Уже при незначительных отклонениях от требуемых параметров распыления топлива отмечается увеличение содержания вредных веществ в отработавших газах, повышение шумности процесса сгорания и увеличение расхода топлива. Важным моментом для процесса сгорания в дизельном двигателе является малая величина задержки самовоспламенения. Задержка самовоспламенения представляет собой промежуток времени между началом впрыска топлива и началом повышения давления в камере сгорания. Если в этот временной промежуток подается большое количество
топлива, то это ведет к резкому повышению давления в камере сгорания и, тем самым, к увеличению уровня шума процесса сгорания.

Предварительный впрыск

Для достижения максимально возможной плавности протекания процесса сгорания перед основным впрыском осуществляется
предварительный впрыск малого количества топлива под небольшим давлением. Благодаря сгоранию этого малого количества топлива в камере сгорания повышаются давление и температура. Вследствие этого происходит ускоренное самовоспламенение топлива, поданного в ходе основного впрыска. Предварительный впрыск и наличие паузы между предварительным и основным впрыском способствует тому, что давление в камере сгорания повышается не скачкообразно, а относительно равномерно. Вследствие этого достигается снижение шумности процесса сгорания и уменьшение эмиссии окислов азота.

Основной впрыск

При основном впрыске необходимо достичь хорошего смесеобразования для возможно полного сгорания топлива. Благодаря высокому давлению впрыска достигается очень тонкий распыл топлива, что позволяет получить весьма равномерную смесь топлива и воздуха. Полное сгорание топлива обеспечивает уменьшение выброса вредных веществ и повышение мощности двигателя.

Конец впрыска топлива

Для хорошей работы двигателя важно, чтобы в конце процесса впрыска давление впрыска резко упало, а игла распылителя быстро
возвратилась в исходное положение. При этом предотвращается попадание топлива в камеру сгорания под низким давлением и с
плохим распылом. Такое топливо сгорает не полностью, что ведет к увеличению токсичности выхлопа.

Процесс впрыска топлива, обеспечиваемой системой впрыска с применением насос- форсунок, с уменьшенным давлением при
предварительном впрыске, повышенном давлении и быстром протекании процесса основного впрыска способствует улучшению
показателей работы двигателя.

Заполнение камеры высокого давления

При процессе заполнения камеры высокого давления плунжер под действием пружины движется кверху, что ведет к увеличению объема камеры. Электромагнитный клапан управления насос-форсункой бездействует. Игла клапана находится в положении, открывающем путь топливу из питающей магистрали в камеру высокого давления. Топливо под давлением поступает из питающей магистрали в камеру высокого давления.

Процесс впрыска
Начало предварительного впрыска

Кулачок распределительного вала через коромысло поджимает плунжер книзу; плунжер, в свою очередь, отжимает топливо из камеры
высокого давления в питающую магистраль. Протекание процесса впрыска топлива происходит под управлением блока управления
двигателя через электромагнитный клапан. По сигналу от блока управления двигателем игла электромагнитного клапана прижимается
к седлу, перекрывая путь топливу из камеры высокого давления в питающую магистраль. Вследствие этого происходит повышение
давления в камере. Когда давление достигает 180 бар, оно становится выше, чем усилие пружины распылителя. Игла
распылителя приподнимается, и начинается предварительный впрыск.

Начало предварительного впрыска
Демпфирование хода иглы распылителя

В процессе предварительного впрыска ход иглы распылителя демпфируется гидравлическим буфером, что дает возможность точно дозировать количество впрыскиваемого топлива.

Это происходит таким образом:
на первой трети хода ничто не мешает ходу иглы. При этом в камеру сгорания предварительно впрыскивается топливо

Как только демпферный клапан начнет перемещаться по сверлению корпуса распылителя, топливо над иглой распылителя сможет поступать под давлением в зону размещения пружины только через зазор снизу демпферного клапана. Вследствие этого возникает
гидравлический буфер, который ограничивает ход иглы распылителя при предварительном впрыске.

Процесс впрыска
Конец предварительного впрыска

Непосредственно после открытия иглы форсунки заканчивается предварительный впрыск. Под действием увеличивающегося
давления перепускной клапан движется книзу, тем самым увеличивая объем камеры высокого давления. Вследствие этого давление
на короткое время падает, и игла форсунки закрывается. Предварительный впрыск закончился. Вследствие движения книзу перепускного клапана пружина распылителя сжимается сильнее. Поэтому для повторного открытия иглы форсунки при последующем основном впрыске необходимо давление топлива больше, чем при предварительном впрыске.

Процесс впрыска
Начало основного впрыска

Вскоре после запирания иглы распылителя давление в камере высокого давления опять поднимается. Электромагнитный клапан закрыт, и поршень насос-форсунки движется вниз. Когда давление достигает примерно 300 бар, оно становится больше, чем давление
пружины распылителя. Игла распылителя снова поднимается, и в камеру сгорания впрыскивается основная порция топлива.
Давление при этом поднимается до 2050 бар, поскольку в камере высокого давления сжимается больше топлива, чем может его выйти
через распылитель. При достижении двигателем максимальной мощности, а также при наибольшем крутящем моменте и одновременно
самым большом количестве впрыскиваемого топлива давление максимально.

Процесс впрыска
Конец основного впрыска

Конец впрыска наступает, когда с блока управления двигателя перестает поступать сигнал на электромагнитный клапан.
При этом игла клапана под действием пружины отходит от седла, и сжимаемое плунжером топливо может поступать в питающую
магистраль. Давление топлива падает. Игла распылителя закрывается, и перепускной клапан под действием пружины распылителя
возвращается в исходное положение. Основной впрыск закончился.

Схема топливного контура

Топливо засасывается механическим топливным насосом через фильтр из топливного бака и подается по питающей магистрали в головке блока к насос-форсункам. Избыточное топливо подается обратно в топливный бак через сливную магистраль в головке блока, датчик температуры топлива и охладитель топлива.

1. Охладитель топлива охлаждает сливаемое топливо для предупреждения попадания в топливный бак слишком горячего топлива.
2. Датчик температуры топлива определяет температуру топлива в сливной магистрали и посылает соответствующий сигнал блоку управления двигателю
3. Ограничительный клапан поддерживает давление в сливной магистрали на уровне 1 бар. Благодаря этому достигается постоянство давления топлива на игле электромагнитного клапана.
4. Байпас Если в топливной системе имеется воздух, к примеру при выработанном топливном баке, ограничительный клапан остается закрытым. Воздух выжимается поступающим топливом из системы
5. Головка блока
6. Магистрали. Через дроссельное отверстие отводятся пары топлива, которые могут быть в питающей магистрали
7. Топливный насос подает топливо из топливного бака через фильтр к насос-форсункам
8. Сетка-фильтр улавливает пузырьки воздуха и газа в питающей магистрали. Затем они отводятся через дроссельное отверстие и сливную магистраль
9. Ограничительный клапан регулирует давление топлива в питающей магистрали. При давлении топлива более 7,5 бар клапан открывается, и топливо направляется в зону всасывания топливного насоса
10. Обратный клапан предотвращает слив топлива от топливного насоса в топливный бак при остановке двигателя (давление открытия топлива 0,2 бар)
11. Топливный фильтр защищает топливный контур от загрязнения и попадания в него инородных частиц и воды
12. Топливный бак

Топливный насос расположен непосредственно за вакуумным насосом на головке блока цилиндров. Топливный насос подает топливо из бака к насос- форсункам. Оба насоса имеют общий привод от распределительного вала и поэтому обозначаются как единый тандемный насос.

www.carluck.ru

Насос-форсунка дизельного двигателя: устройство и принцип работы

Требования, которые предъявляются к современным дизельным моторам в отношении мощности, экономичности и экологичности, становятся все выше. Чтобы эти требования удовлетворить, следует обеспечить хорошее смесеобразование. Для этого моторы оснащаются современными и эффективными системами впрыска топлива. Они способны не только обеспечить мельчайший распыл за счет более высокого давления, но также с высокой точностью регулируют момент впрыска и количество подаваемого в цилиндры горючего. Такая система существует и полностью удовлетворяет всем тем высоким требованиям. Это насос-форсунка дизельного двигателя. Представляет собой отдельный элемент впрыска для каждого цилиндра в двигателе. Деталь управляется электронным блоком.

Идеи Дизеля

О создании узла, в котором бы объединялась форсунка и топливный насос, задумывался сам создатель этих двигателей – Рудольф Дизель.

Это позволило бы уйти от топливных магистралей и трубопроводов высокого давления, тем самым повысив впрысковое давление. Но во времена Дизеля еще не существовало таких возможностей, которые есть сегодня.

Описание системы

Насос-форсунка дизельного двигателя – это насос для подачи горючего и форсунка, которая объединена в одном узле. Как и в ТНВД с форсунками, впрыск на базе этих элементов может выполнять определенные задачи. Система создает достаточное давление, подает определенную порцию топливной смеси в нужный момент. Для каждой камеры сгорания предназначен отдельный насос. Именно поэтому сейчас можно встретить двигатели, где отсутствуют топливные магистрали высокого давления, что есть на силовых агрегатах с ТНВД.

Исторические факты

Эта система впрыска – не новая разработка. Насос-форсунка дизельного двигателя устанавливалась на автомобили в конце 30-х годов. Впервые конструкция была опробована на дизельных двигателях для железнодорожной, морской, а также грузовой техники. Всю эту технику объединяло одно – небольшая скорость. Особенности этих двигателей — в наличии отдельного насоса на каждый цилиндр и в коротких напорных линиях, которые идут к форсунке. Приводом для элементов служат толкатели и буферы.

Серийно стали применять такие системы на грузовиках с 1944 года. На легковых авто – с 1988 года. В 1938 году компанией «Детройт-Дизель», которая принадлежала тогда концерну «Дженерал Моторс», был создан первый такой агрегат, в котором и применялась система питания дизельного двигателя с насос-форсунками. Несмотря на то, что устройство было разработано в США, конструкции такого типа разрабатывались также и в СССР.

Первые моторы ЯАЗ-204 оснащались такими форсунками уже в 1947 году. Но производились эти узлы по лицензии «Детройт-Дизель». Этот силовой агрегат, а затем и модифицированный шестицилиндровый двигатель производился до 1992 года.

В 1994 году устройство и работа насос-форсунки дизельного двигателя были замечены инженерами «Вольво». Компания выпускает первое грузовое авто Fh22 с форсунками такого типа. Затем такими же узлами начнут оснащать свои грузовики «Скания» и «Ивеко».

Среди легковых автомобилей впервые эту систему начали использовать на «Фольксвагенах». Насос-форсунка дизельного двигателя «Фольксваген» появилась в 1998 году. В конце 90-х моторы с такой системой заняли 20 % автомобильного рынка.

Устройство

Итак, рассмотрим, что представляет собой насос-форсунка дизельных двигателей. Устройство ее чрезвычайно просто. В корпусе узла находится непосредственно форсунка, дозирующий узел, а также силовая часть. Благодаря этому силовому приводу насос-форсунка имеет определенные преимущества перед традиционными системами. Так, значительно сокращается время движения горючей жидкости под высоким давлением. Также увеличивается гидравлическая эффективность и уменьшается масса.

Форсунки последнего поколения оснащены насосами, способными выдавать достаточно высокое давление (до 2 500 бар). Они могут мгновенно реагировать на команды ЭБУ, который собирает и анализирует текущую информацию от внешних датчиков. По этим данным и определяется необходимое количество смеси и время впрыска. Это дает возможность получить оптимальные значения по мощности при заданных рабочих режимах. Кроме этого, узлы помогают экономить дизельное топливо, что позволяет снизить до минимума вредные выбросы в атмосферу и способствуют снижению шума от работающего мотора. Ну и наконец устройство очень компактно и может размещаться в ГБЦ. Туда же можно установить другие детали и узлы.

Форсунка создана таким образом, чтобы обеспечивать наиболее эффективное смесеобразование. Для этого инженеры предусмотрели фазы – это предварительный, основной и дополнительный впрыск. Предварительный дает плавное сгорание в момент основной фазы, когда обеспечивается качественное образование рабочей смеси в разных режимах работы двигателя. Дополнительный необходим для регенерационных процессов в сажевом фильтре.

Принцип действия механической форсунки

Насос-форсунка дизельного двигателя установлена непосредственно в ГБЦ. На распредвале имеется четыре специальных кулачка. Они служат для запуска привода форсунок. При помощи коромысел усилие передается на насос-форсунки посредством плунжеров.

Приводной кулачок имеет специальный профиль, который обеспечивает резкий подъем вверх, а затем медленное опускание коромысла. Когда последнее поднимется, плунжер быстро прижимается вниз. За счет этого создается нужное давление. При медленном опускании коромысла вниз, плунжер идет вверх. Благодаря этому горючее попадает в камеры с высоким давлением без пузырьков воздуха.

Сам процесс впрыска проходит тогда, когда будет подано управляющее напряжение от ЭБУ на электромагнитный клапан.

Фазы впрыска

Разберем подробней принцип работы насос-форсунки дизельного двигателя. Когда под воздействием коромысла плунжер двигается вниз, горючая смесь перетекает по каналам в форсунки. Когда клапан закрывается, поток дизеля отсекается. Давление начинает расти. Когда оно достигнет уровня в 13 мПа, распылительная игла преодолеет усилие пружины. После этого начнется предварительная фаза впрыска.

Как только клапан начнет открываться, предварительная фаза заканчивается, а топливная смесь направляется по питающей магистрали. Давление начинает падать. В зависимости от режима работы двигателя, может выполняться одна либо две предварительных фазы.

Когда плунжер движется вниз, начинается такт основного впрыска. Клапан вновь закрывается, давление горючего снова растет. При достижении уровня в 30 мПа, распылительная игла преодолеет силу давления и поднимается вверх, тем самым запуская процесс впрыска. Чем выше поднимается давление, тем больше горючего будет сжато. Количество дизеля и воздуха, которое сможет попасть в цилиндр, увеличивается.

Максимальная подача (а она осуществляется при работе мотора в режиме пиковой мощности), выполняется при давлении в 220 мПа. Завершает этап основного впрыска открытие клапана. Давление падает, игла закрывается.

Дополнительная фаза впрыска выполняется, когда плунжер далее двигается вниз. Принцип работы устройства на этом этапе такой же, как и основной впрыск. Чаще алгоритм выполняется в два этапа.

Если рассмотреть устройство насос-форсунки дизельного двигателя ТДИ, то она может оснащаться датчиком, следящим за подъемом иглы. Положение иглы нужно блоку управления, где топливные насосы также управляются электроникой.

Преимущества

Тогда как в системе «Коммон рейл» применяется аккумуляторный впрыск, насос-форсунка осуществляет подачу топливной смеси под более высоким давлением за счет отсутствия длинных магистралей.

Они часто могут разрушаться в процессе эксплуатации автомобиля. Это слабое звено в классических системах питания. Насос-форсунка позволяет подать в камеру сгорания больше топлива. При этом распыление будет эффективней. Моторы, оснащенные такими узлами, отличаются большей мощностью.

Кроме этого, двигатели с таким впрыском работают менее шумно, чем их аналоги. Но с «Коммон рейл» или ТНВД насос-форсунка все равно будет компактней.

Недостатки

Но существуют и недостатки. Самый серьезный минус – высокая требовательность к качеству горючего. Достаточно малейшего засора, чтобы система прекратила свою работу. Второй минус – это цена.

Ремонтировать этот точный узел вне заводских условий практически невозможно. Еще одни недостаток – при воздействии большого давления эти узлы частенько разбивают посадочные гнезда в блоке двигателя.

Как обслуживать насос-форсунки?

Как видно, эти узлы очень требовательны к качеству дизеля, а оно в нашей стране и в СНГ далекое от высокого. Чтобы не пришлось часто менять этот дорогостоящий элемент, рекомендуется регулярно менять топливные, воздушные и все прочие фильтры, приобретать оригинальные расходные материалы.

О промывках

Нередко автовладельцы интересуются, как промыть насос-форсунки на дизельном двигателе. Специалисты промывать не рекомендуют – это нехорошо для любой форсунки. Лучше заменить фильтры и заправляться на проверенных заправках.

Промывка на стенде подойдет, если есть некачественное распыление – неустойчивый холостой ход и похожие проблемы. Промывать в УЗ ванне допускается при полном залипании иглы. Если форсунка льет, то здесь уже ничего не поможет. Для промывки можно использовать популярные сейчас средства «ЛАВР» и «ВИНС».

В целом, если форсунка не работает, лучше провести ТО и выполнить замену деталей, которые вышли из строя. Промывка помогает лишь в случае, если узел хоть как-нибудь, но работает.

Заключение

Итак, мы выяснили, что собой представляет насос-форсунка дизельного двигателя и каково ее устройство. Как видите, это неотъемлемый элемент системы питания дизельных ДВС. Он имеет более технологичную конструкцию, однако очень требователен к качеству топлива.

fb.ru

Насос — форсунка — принцип работы и ремонт своими руками + Видео инструкция

Современные двигатели внутреннего сгорания состоят из большого количества деталей. Среди них можно встретить абсолютно разные элементы, имеющие совершенно разное, но очень полезное для движка назначение. Не исключением является и такая маленькая деталь, как насос – форсунка. В этой статье мы разберем устройство, принцип действия и ремонт насос — форсунки.

Устройство и принцип работы насос – форсунки

Форсунка представляет собой металлическую трубку со специальные сечением, предназначенным для распыления топливной смеси. Впервые и по сей день, такое устройство применяется на дизельных двигателях, где важны такие важные параметры, как экономичность мотора, низкий уровень его шума и малая токсичность выхлопных газов.

Насос форсунка устанавливается над каждым цилиндром и имеет одинаковое строение. В ее состав обычно входят: запорный поршень, специальный плунжер, игла распылительного устройство, обратный и управляющий клапана и пружина распылительного устройства.

Плунжер представляет собой деталь, которая создает определенное давление внутри форсунки. Накачка происходит во время поступательного движения плунжера. Для этого на распределительном валу имеются специальные кулачки, которые в определенные моменты времени воздействуют на плунжер и приводят его в действие.

Управляющий клапан открывается наравне с движением плунжера и пропускает топливо в камеру сгорания. Конструкция клапана подбирается таким образом, чтобы дизельное топливо в обязательном порядке подалось в распыленном виде. Так оно сгорает эффективнее и экономнее. По принципу действия управляющие клапаны можно разделить на электромагнитные и пьезоэлектрические. Пьезоэлектрические клапана являются самыми эффективными, так как работают быстро и не допускают образование излишков топлива, а также его голодание в определенных участках системы впрыска. Основным элементом любого управляющего клапана является его игла, которая, как раз и отвечает за быстродействие системы.

Пружина распылителя устанавливается для обеспечения плотной посадки иглы. Усилие пружины, обычно, дополняется давлением топлива, созданным в топливном насосе высокого давления. Для этого, на противоположной стороне пружины устанавливается специальный запорный поршень, который и давит на нее под действием топлива.

Управление любой насос — форсункой обеспечивается при помощи электронного блока управления двигателем. ЭБУ получает различные показания со всех датчиков, анализирует их и на основе полученных данных открывает или закрывает форсунки в определенные моменты времени.

Принцип работы:

• Предварительный впрыск. В этот момент специальный кулачок ГРМ воздействует на плунжер, заставляя его двигаться вниз. Смесь топлива с воздухом переходит в каналы форсунки и обратный клапан закрывается. Плунжер создает давление, составляющее 13 мПа, и в этот момент срабатывает управляющий клапан форсунки, который пропуска смесь под давлением в камеру сгорания. В последний момент открывается входной клапан, и новая порция топлива попадает в каналы форсунки. В это же время, внутри элемента снижается топливное давление.
• Основной впрыск. На этом этапе плунжер снова опускается вниз, управляющий клапан закрывается, но в форсунке создается давление уже в 30 мПа. На этот раз топливо подается под большим давлением, что обеспечивает его эффективное сжатие и сгорания в рабочей камере. Каждый последующий процесс сжатия сопровождается увеличением давления внутри форсунки. Максимальное значение составляет 220 мПа. Окончание данного этапа происходит точно так же, как и при предварительном впрыске топлива.
• Дополнительный впрыск. Он заключается в очистке всех элементов форсунки от следов сажи и копоти. Дополнительный впрыск осуществляется сразу же после основного. Все действия по впрыску осуществляются так же, как и при основном этапе. По-другому такое явление называют еще двойным впрыском топлива.

Видео — Как определить какая насос-форсунка не работает или стучит

Как провести ремонт насос — форсунки своими руками

Конечно, замена неисправной форсунки будет намного правильнее. Однако, если учитывать сегодняшние цены на автозапчасти, то невольно напрашивается мысль о том, почему бы не произвести ремонт старой, ведь это дешевле. В действительности, ремонтный комплект форсунки стоит намного дешевле нового элемента, а потому будет намного выгоднее.

Неисправность форсунок обычно заключается в их засорении или ухудшении уплотняющих свойств внутренних резиновых прокладок. Двигатель, при этом, начинает работать неустойчиво и не развивает номинальной мощности, а расход топлива заметно увеличивается.

При подборе ремонтного комплекта, важно соблюсти марку и модель. Чтобы не ошибиться, рекомендуем снять старую и взять с собой в магазин автозапчастей. Консультанты подберут для вас тот набор, который вам необходим при ремонте. Если вы установите прокладки, предназначенные для форсунки другой модели, то наверняка форсунка будет работать совсем не правильно. Хотя, в большинстве случаев, они имеют совсем разные размеры прокладок, что сделает проблематичным сам ремонт, нежели дальнейшую эксплуатацию такого элемента.

Чтобы отремонтировать старую форсунку, ее необходимо демонтировать. Для этого нужно, в первую очередь, сбросить давление в топливной системе. Это нужно для того, чтобы не испачкаться топливом и не получить мощную струю прямо в лицо.

После этого, откручивается металлическое крепление трубки к форсунке и она выворачивается. Проведите разборку элемента и внимательно запомните расположение и порядок сборки деталей. Это нужно для последующей сборки, чтобы не было такого явления, как появление «лишних» деталей. Теперь проведите очистку металлических частей в то случае, если они подверглись засорению, замените резиновые уплотнители и другие детали, которые есть в ремонтном комплекте форсунки. После этого проведите сборку детали в обратной разборке последовательности.

Заверните форсунку и подключите ее к топливной системе. Так как давление было снижено, необходимо выкрутить рукоятку ручной подкачки топлива и снова создать давление в системе. Качать следует до того момента, пока рукоятка не пойдет туго. После этого, снова заверните ее и можете приступать к запуску двигателя.

Видео — Ремонт насос-форсунок BOSCH

На этом ремонт насос – форсунки завершен. Следует еще раз напомнить, что данная процедура совсем не сложная, а главное – потребует от вас наименьших затрат. Ведь продлить жизнь старой форсунки намного дешевле, чем установить новую

vipwash.ru

Принцип работы насоса-форсунки

Современные дизельные моторы с момента своего появления на протяжении последних нескольких десятков лет эволюционировали и развивались. Если первые силовые агрегаты, работающие на дизельном топливе, отличались повышенной шумностью и значительной вибрацией, то последние модели мало уступают традиционно малошумным бензиновым моторам.

Это произошло во многом из-за изменения способа подачи топлива в камеру сгорания силового агрегата. Современный дизельный мотор невозможно себе представить без насоса-форсунки. Именно они отвечают за дозированную подачу горючего, экономичность и плавность работы двигателя.

Что собой представляет насос-форсунка?

Насос-форсунка одна из самых важных элементов подачи топлива в камеры сгорания каждого цилиндра мотора. Используются они только лишь в дизельных моторах. Различаются между собой по размеру, форме, модели и способу управления.

Отличия обусловлены использованием разных систем управления впрыска топлива и видов распылителей. Необходимо отметить, что эти детали топливной системы автомобиля в наибольшей степени подвержены загрязнению.

Низкое качество топлива, содержащее примеси может привести к выходу из строя насоса-форсунки. Это потребует от владельца автомобиля существенных материальных затрат для восстановления их работоспособности или замены.

На что влияет работа насоса-форсунки?

Внедрение насоса-форсунки в современный дизельный двигатель позволило значительно увеличить эффективность использования топлива.Применение подобного рода системы даёт возможность увеличить мощность двигателя, оптимизировать расход топлива, уменьшить уровень загрязняющих веществ в отработанных газах и понизить шумность мотора.

Именно насос-форсунка обеспечивает централизацию подачи и распределения топлива при работе силового агрегата. Она помещена в индивидуальный цилиндр, выполняющий защитные функции и нивелирующий воздействие внешних факторов.

Насос-форсунка позволила сделать существующие ныне дизельные моторы экономными и выгодными для использования в первую очередь грузоперевозчиками. Дизельный мотор, оснащённый этим устройством системы подачи топлива, позволяет экономно расходовать топливо при поездках на длительные расстояния.

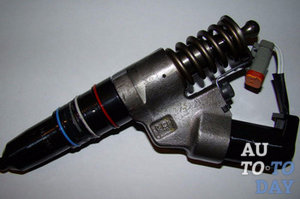

Устройство насоса-форсунки

Механизм насоса-форсунки довольно сложен, но при желании можно разобраться. Удивительно, как небольшое по размеру изделие сочетает в себе множество технологий и обеспечивает топливом массивный двигатель.

Можно выделить следующие основные компоненты главного механизма топливной системы:

Плунжер

Нагнетает уровень давления внутри форсунки до рабочих величин

Управляющий клапан

Главная задача заключается в точной регулировке поступления топлива и впрыска смеси в камеру сгорания

Пружина распылителя

Удерживает надёжно иглу распылителя в зафиксированном положении

Игла распылителя

Распыляет топливную смесь под высоким давлением в камеру сгорания

Блок управления двигателя

Обеспечивает непрерывный мониторинг и контроль работы форсунки.

Принцип работы насоса-форсунки

Поступление и распределение топливно-воздушной смеси устройством происходит в 3 этапа:

Предварительный этап

Обеспечивает равномерное сгорание топливно-воздушной смеси. Он даёт возможность бесперебойного поступления топлива в необходимом количестве для работы мотора в различных режимах.

Механическое усилие, передаваемое кулачком распределительного вала на коромысло, влечёт плунжер вниз. Топливная смесь перемещается по каналам форсунки. На следующем этапе поступление ТВС (топливно-воздушной смеси) временно останавливается.

Это приводит к образованию высокого давления в замкнутом пространстве. В идеальном варианте оно должно доходить до 13Мпа. Давление заставляет иглу, преодолевая сопротивление, оказываемое пружиной выполнить предварительную подачу ТВС.

Заключительный этап предварительного впрыска прекращается на открытии входного клапана. После поступления топлива в магистраль давление снижается.

Основной этап

Начало этапа стартует с момента опускания плунжера. После закрытия клапана давление ТВС начинает стремительно увеличиваться и достигает потолка в 30Мпа.

Игла при достижении рабочего давления поднимается и выполняет главный впрыск топлива в камеру сгорания. Наибольший объём ТВС направляемый в камеру сгорания достигается на пределе мощности работы мотора. Расход топлива в этом случае значительно увеличивается,если сравнивать с обычным ритмом работы силового агрегата.

Дополнительный этап

Осуществляет дополнительный впрыск ТВС для очистки сажевого фильтра, удаления копоти и прочих загрязнений.

Можно ли ремонтировать самостоятельно насоса-форсунки?

Как и любой современный механизм, насос-форсунка имеет довольно сложное устройство и поэтому «кулибины» из ближайшего гаража капитулируют перед ней без сопротивления. Её ремонт возможен только лишь при помощи использования специального профессионального оборудования.

«Кривые пальцы» доморощенных мастеров, если попытаются вмешаться в работу устройства, потерпят полное фиаско. Необходимо помнить, что неквалифицированное обслуживание системы в большей массе попыток приводит к безвозвратной потере работоспособности.

Детальный разбор принципа работы насоса-форсунки показывает, что это достаточно надёжная в работе система подачи топлива. Её ахиллесовой пятой является требовательность к качеству дизельного топлива и снижение эффективности работы при загрязнении.

Спасибо за внимание, удачи вам на дорогах. Читайте, комментируйте и задавайте вопросы. Подписывайтесь на свежие и интересные статьи сайта.

www.avtogide.ru

Система впрыска насос-форсунками дизельных двигателей

Из этой статьи можно узнать об истории появления и развития дизельных форсунок, их устройстве и особенностях функционирования, их плюсах и недостатках.

Насос-форсунка дизельных двигателей

Форсунку очень часто называют инжектором, предназначение которого состоит в подаче и дозировке горючего в камеры сгорания. Для систем подачи топлива автомобилей новых моделей использование форсунок является основой в их конструкции.

В наше время дизельные двигатели становятся все мощнее, экономичнее и их выбросы все более чистые. Чтобы держать эти показатели в норме, нужно чтобы в цилиндрах автомобиля образовывалась хорошая горючая смесь. Именно поэтому системы впрыска топлива должны иметь высокую эффективность.

Топливо должно быть точно дозировано, распылено до мельчайшей фракции и подано в рабочие цилиндры в определенное время. Насос-форсунка дизельных двигателей в состоянии удовлетворить такие большие требования. Даже Р. Дизелю в свое время хотелось в одном механизме соединить и насос для топлива, и форсунку.

Благодаря такому воссоединению можно было бы отказаться от использования топливопровода высокого давления. После этого давление впрыска значительно бы повысилось.

История развития

Применение технологии прямого впрыска впервые началось с авиационной индустрии в 3-ем десятилетии прошлого века. Где-то через 20 лет эти системы начали применяться в моторах спортивных машин. В 1954-м немецкий концерн Mercedes-Benz запустил серийный выпуск автомобилей, с механизированной системой прямого впрыска горючего. Создана она была другим немецким производителем электроники Bosch.

Приблизительно в то же время изобретатели из Америки опробовали систему прямой подачи топлива на некоторых автомобилях Pontiac, а также Chevrolet. Разработкой занималась Rochester в 1957 году. Попытка принесла не совсем удовлетворительные результаты. Система оказалась нестабильной и очень непростой. Через десяток лет получилось создать систему, управляемую электроникой.

На форсунки горючее подавалось с помощью электронасоса. Этот насос создавал стабильное давление спустя одинаковые временные интервалы. Год 1973-й был отмечен созданием системы прямой подачи горючего, в конструкцию которой входили электронасос и регулятор-распределитель. Тогда же получилось создать систему впрыска, контролируемой «умной» электроникой.

В начале второй половины XIX века угроза экологической катастрофы нарастала. В эти времена двигатели были большими и мощными. Об экономии задумывались мало. Для достижения большей резвости мотора очень часто аппаратура настраивалась на очень обогащенные смеси.

Это приводило к увеличению расхода топлива и выбросу в атмосферу очень вредных отработанных газов. Со временем, все чаще и все больше ученых и разработчиков начали обращать внимание на вопросы экологии и экономии. Одним из решений данных задач стало изобретение инжектора и целой системы подачи горючего в камеры сгорания.

Уже спустя десятилетие инжектор начал активно устанавливаться в системах подачи горючего. В эти годы начинался этап топливного дефицита. В 80-е продолжалось активное внедрение и эксплуатация инжекторов в связи с заострением экологической ситуации. К вопросу сохранности матушки природы подключались волонтеры и государственные программы.

Устройство форсунки и принцип действия

Принцип работы форсунки в дизелях состоит в топливоподаче и распылении его посредством высокого давления. Составляющие дизельной форсунки: управляющий клапан, запорный поршень, обратный клапан, плунжер, игла-распылитель. Топливное давление в форсунках дизельного двигателя создается благодаря плунжеру. Клапаны форсунок бывают:

• пьезоэлектрические;
• электромагнитные.

Главным компонентом клапана является игла. Пьезоэлектрический отличается от электромагнитного улучшенным быстродействием.

В строении инжектора пружина способствует четкому размещению иглы в седле. Запорный поршень, а также возвратный клапан способствуют регулировке давления горючего. В распылителе ответственность за впрыск горючего в рабочие камеры лежит на игле. Контроль функционирования форсунок происходит благодаря управляющей системе автомобиля.

Насос-форсунка — это управляемый насос, производящий впрыск распыление топлива. Система подачи топлива вместе с насос-форсунками создают высокое давление и производят впрыск необходимого количества горючего в нужный момент. При каждом цилиндре работает по одной такой форсунке, поэтому отпадает потребность в топливопроводах большого давления.

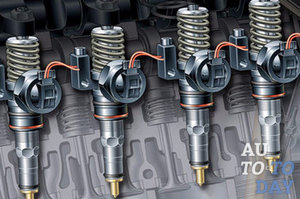

Насос-форсунки размещаются в головке блока двигателя. Кулачки распределительного вала приводят в действие плунжер форсунки с помощью коромысел. Форма кулачка выполнена таким образом, что достигается резкое опускание плунжера и его медленный подъем. Впрыск топлива возможен из-за подачи управляющего тока электронного блока управления.

Устройство форсунок дизельных двигателей в основном похожее для разных типов и видов форсунок. Незначительные отличия в конструкции лишь определяют их подвид, класс или специфическое использование.

На картинке ниже представлена схема устройства форсунки.

Горючая смесь

Хорошая смесь — залог полного и эффективного выгорания топлива. Если же будут отклонения в количестве топлива, давления и времени подачи, то в выхлопных газах увеличится содержание вредных элементов, шумность двигателя и перерасход топлива. Перед впрыском топлива производится предварительная подача небольшого количества горючего под невысоким давлением.

При этом предупреждающем сгорании в цилиндре поднимается температура и давление. Высокий уровень давления способствует мелкому распылению топлива и появлению хорошей горючей смеси. В работе форсунки дизельного двигателя может также быть дополнительный впрыск топлива для регенерации сажевого фильтра.

Для форсунок дизельных двигателей одним из весомых показателей в процессе работы двигателя есть время сдерживания самовоспламенения смеси.

Это время от впрыска до момента воспламенения. Если в этот временной отрезок идет подача большой дозы топлива, происходит резкое повышение давления и увеличивается шумность горения.

Наличие задержки между впрысками влияет на плавность повышения давления в цилиндрах. При окончании впрыска необходимо резкое падение давления и возвращение иглы распылителя обратно. Таким образом, в камеру не попадает топливо, плохо распыленное и с невысоким давлением. При этом наблюдается неполное сгорание смеси, и токсичность выхлопных газов повышается.

Виды форсунок

Электрогидравлическая дизельная форсунка имеет камеру управления, два дросселя (впускной и сливной) и электромагнитный клапан. Основой работы такой форсунки есть стабильное давление топлива при подаче и при завершении подачи горючего. В начале цикла работы электрический ток не подается на клапан, и он закрыт. Игла впрыска плотно прижата к седлу, поэтому впрыска не происходит.

При подаче электричества клапан срабатывает, подавая топливо. Дроссель для слива открывается, и топливо из камеры управления направляется в сливной трубопровод через сам дроссель. Дроссель впуска производит контроль над уравнением давления в камере и сливной магистрали. Давление форсунок понижается, и игла поднимается, производя впрыск топлива.

Пьезоэлектрическая форсунка

Сегодня такой тип форсунок считается наиболее эффективным механизмом впрыска топлива. В ее конструкцию входят: толкатель, клапан, пьезоэлемент и игла. В основе работы устройства лежит гидравлическое давление. Вначале высокое давление прижимает иглу плотно к седлу. При подаче электричества, пьезоэлемент растягивается, воздействуя на поршень.

Происходит открытие клапана, который направляет горючее на слив. Давление, которое действует на иглу, снижается и разница давлений на двух противоположных концах иглы поднимает ее, открывая отверстие и впрыскивая горючее.

Достоинства дизельных форсунок:

• Подача точной дозы горючего способствует экономии топлива;
• Количество вредных выхлопов в воздух значительно ниже за счет лучшего сгорания;
• Повышается мощность двигателя;
• Нечувствительность к плохой погоде при запуске мотора.

Недостатки дизельных форсунок:

• Достаточно сложная и хрупкая конструкция самих форсунок;
• Использование только качественного топлива;
• Недешевый ремонт.

Как проверить форсунки дизельного двигателя

В сегодняшнее время проверка форсунок дизельного двигателя — это не только желательный процесс, но и необходимый, учитывая, что качество отечественного топлива на заправках может быть невысокого качества. Симптомы, которые указывают на то, что форсунки забиты следующие:

• Увеличение расхода горючего;
• Мощность автомобиля снизилась;
• Трудности при запуске мотора.

Проверку форсунок можно проделать самому, но лучше довериться профессионалам, у которых есть соответствующее оборудование.

avtodvigateli.com

форсунка — устройство, принцип работы и ремонт — dieselfors.ru

14.03.2017 / Roman / Блог

Насос-форсунка — гибридная система подачи топлива, соединившая в одном агрегате насос высокого давления и устройство впрыска.

Насос-форсунки расположены в головке блока цилиндров. Каждый цилиндр в системе оснащен персональной насос-форсункой.

Устройство насос-форсунки дизельного двигателя

Плунжер создает необходимое давление внутри инжектора. Специальные кулачки распределительного вала приводят плунжер в действие, воздействуя на него в определенные моменты времени.

Клапан управления отрывается и закрывается при движении плунжера, пропуская топливо из топливной магистрали в  камеру высокого давления. Главной деталью клапана является игла распылителя, которая плотно прижимается пружиной распылителя  отвечает за быстродействие всей системы.

Принцип работы топливных насос-форсунок

Давление в форсунке создается с помощью плунжера, под контролем электронного блока управления, который находится на корпусе насос-форсунки. Клапаны управления бывают электромагнитные и пьезоэлектрические. Пьезоэлектрические форсунки срабатывают в 4 раза быстрее, чем устройства с электромагнитным клапаном, и не допускают образования излишков топлива. Количество подаваемого топлива может достигать 10 порций за один такт, которые распределяются на три фазы:

1. Предварительный впрыск. Когда плунжер двигается вниз под действием специальных кулачков распределительного вала, топливно-воздушная смесь попадает в каналы форсунки, когда клапан закрывается горючее перестает поступать. Когда давление смеси достигает 13 мПа, распылитель преодолевает усилие пружины и подает горючую смесь в камеру сгорания. Предварительный впрыск помогает достигнуть плавного сгорания смеси на следующем этапе.
2. Основной впрыск. Плунжер опускается вниз, клапан управления закрывается и давление топлива увеличивается до 30 мПа. Распылитель пересиливает действие пружины и поднимается вверх. Горючее подается в камеру сгорания под большим напором, поэтому сжимается и сгорает эффективнее. Каждый раз сжатие сопровождается увеличением давления до максимального 220 мПа. Основной впрыск служит для качественного образования смеси горючего на разных режимах работы двигателя.
3. Дополнительный впрыск осуществляется при движении плунжера вниз для очистки сажевого фильтра от накопленной копоти.

Ремонт дизельных насос-форсунок

При нарушении нормальной работы иглы форсунки, система не закрывается вовремя и подача топлива не осуществляется в положенное время. Инжектор не справляется со своей задачей, двигатель работает резко и подаваемые на него нагрузки могут вывести его из строя. Чаще всего в форсунках засоряется распылитель, стираются резиновые прокладки.

Внимание! Подбирая ремонтный комплект для насос-форсунки, приобретайте детали одного производителя, соблюдая марку и модель. Использование прокладок, которые предназначены для форсунки другой марки, приведет к некорректной работе инжектора.

Любой ремонт форсунок или их полная замена требует начинается с демонтажа старых насос-форсунок.

Порядок действий при замене насос-форсунок

1. Сбросьте давление в топливной системе.
2. Открутите крепления с трубок высокого давления и снимите их.Важно! Пометьте, где стояла каждая трубка. Чтобы не запутаться во время установки форсунок обратно.
3. Используя удлиненные торцевые головки, отверните насос-форсунки.

4. Аккуратно покачайте инжектор в стороны, чтобы сохранить резьбу.
5. Осторожно удалите с форсунок уплотнительные шайбы. Нельзя выдалбливать их зубилом!
6. С помощью накидного ключа разберите распылитель.
7. Открутите и очистите накидную гайку.
8. Вытащите промежуточный корпус.
9. Очистите все металлические детали устройства.
10. Установите новый распылитель, если требуется. Закрутите накидную гайку.
11. Замените уплотнительные кольца и все детали из ремонтного комплекта.
12. Убедитесь, что все детали находятся на месте и в должном состоянии и установите восстановленную или новую форсунку на место.
    Внимание! Запрещено ставить форсунки без уплотнительных шайб. Кроме уплотнения и герметизации, они выполняют теплоотводящую функцию. Без них система перегреется и выйдет из строя.
13. С небольшим усилием руками вкрутите форсунку на место. Если форсунка не вкручивается, прочистите резьбу.
14. Присоедините трубки высокого давления  на свои места и закрепите их зажимами.
15. Выверните рукоятку ручной подкачки топлива  и прокачайте до того момента, пока она не станет ходить туго. Заверните ее. Давление в системе создано, запустите двигатель.

dieselfors.ru
