Производная как смысл жизни или что такое дифференциал(d) / Хабр

Пролог:

Эта одна из статей серии «Производная как смысл жизни», сначала я хотел сделать одну огромную статью про почти все темы по дифференцированию, но я передумал и сделаю несколько статей, возможно так даже будет легче для людей которые пытаются найти конкретную для себя тему.

Начало

Для начала лучше ознакомиться со статьей о самой прозводной(скоро будет). Ну если вы ознакомились, или уже были ознакомлены то идем дальше.

Как мы уже знаем формула записи производной выглядит так:

-напоминаю, что Δx — приращение аргумента, Δy — приращение функции.

Мы должны понимать, что если мы уберем предел, то к f'(x) прибавиться коофициент, я ее называю «неточность».

Так же вполне логично, что при Δx->0, β->0, так как чем меньше мы делаем разницу между x и x₀, тем меньше значение «неточности»(в статье о производной об этом подробнее рассказано).

Теперь выразим из этого равенства приращение функции(Δy):

И на этом следует пока остановиться и рассмотреть график.

Смотрим дифференциалу в лицо

Расмотрим такой график:

Как мы знаем производная в точке равняется значению тангенса угла в этой точке, то есть f'(x)=tg(α). Так что давайте обозначим производную, ну и приращения которыми она ограничена.

Как мы видим приращение функции(Δy) как бы разделено на две части: BC и CD.
И ведь по-сути нам ведь интересна именно та часть, которая показывает на сколько изменился у относительно касательной — то есть BC, а CD — это лишь та «погрешность» которая нам не особо интересна, поэтому введем понятие дифференциала:

Дифференциал(d) — это линейная часть приращения функции.
Дифференциал функции(dy) — это главная линейная часть приращения функции.

Зная это введем обозначение на графике:

Вернемся к равенству

BD = Δy и мы знаем, что BD = BC + CD, а значит Δy = BC + CD, где BC мы назвали главной линейной частью приращения функции(dy), следовательно Δy = dy + βΔx.

Из формулы мы понимаем, что dy=f'(x)Δx.

Хорошо, мы определили чему равен дифференциал функции, а что же тогда является дифференциалом независимой пременной функции(аргумента).

Графически мы видим, что Δx никак не разделена касательной, то есть Δx это полное приращение функции, а значит dx = Δx.

Так же мы можем найти по формуле: dx = (x)’Δx = 1*Δx = Δx

И зная, что dy = f'(x)dx, мы можем выразить производную: f'(x)=dy/dx.

Немного пределов

Добавим с левой части и с правой предел

Тогда:

В самом начале мы сказали, что если β->0, то Δx->0 и наборот, а значит:

Зная, что f'(x)Δx = dy, мы делаем вывод, что:

Тогда так же мы можем сказать, что дифференциал функции — это приращения функции у которой приращение аргумента стремиться к нулю, ну и это следуется из того же графика.

В свою очередь dx по прежнему Δx

Дифференциал что это

Что такое дифференциал и как он работает

В системе полного привода типа парт-тайм межосевой дифференциал не применяется — передняя ось подключается жестко и со всеми ведущими колесами эксплуатация допустима только в условиях, когда возможно их взаимное проскальзывание. То есть, в снегу, в грязи, в песке. На ровной твердой поверхности езда с подключенной передней осью провоцирует повышенный износ элементов системы полного привода типа парт-тайм.

Недостаток дифференциала

Применение блокировок, речь о которых пойдет ниже, обусловлено главным недостатком конструкции дифференциала. Дело в том, что дифференциал способен передавать до 100% мощности на одно из ведущих колес. Соответственно, если колесо теряет сцепление с дорогой, то автомобиль не сможет тронуться с места, так как второе не вращается. Происходит это из-за того, что момент сопротивления вращению свободно вращающегося колеса минимален, а, соответственно минимален и крутящий момент, который к нему подводится.

Значит, минимальна тяга и на противоположном колесе. И пусть вас это не удивляет, ведь крутящего момента без сопротивления не бывает.

Механизмы блокировки дифференциала

Наиболее простой считается так называемая ручная принудительная блокировка дифференциала, которую обычно можно увидеть на внедорожниках. Происходит блокировка сателлитов благодаря блокировочным муфтам. Система простая и надежная, от водителя требуется лишь не забывать ее отключать при движении по ровному твердому покрытию, иначе можно вывести из строя главную пару и мост.

устройство, виды и принцип работы

Дифференциал – это механизм трансмиссии, распределяющий подводимый к нему крутящий момент между приводными валами и позволяющий колесам вращаться с разными угловыми скоростями. Особенно это заметно, когда машина проходит поворот. Дифференциал обеспечивает безопасное и комфортное вождение на сухой дороге с твердым покрытием. Однако если автомобиль покинет ее пределы и продолжит двигаться по пересеченной местности, а также в случае гололеда (и других тяжелых погодных условий) этот механизм может лишить автомобиль возможности передвигаться. О том, что такое дифференциал, как он устроен, в чем его вред для внедорожников и как с этим бороться – пойдет речь ниже.

Дифференциал как часть трансмиссии

Дифференциал в автомобиле — это механизм, распределяющий крутящий момент карданного вала трансмиссии между ведущими колесами передней или задней оси (в зависимости от типа привода), позволяя каждому из них вращаться без пробуксовки. В этом заключается основное назначение дифференциала.

Ведуший мост с дифференциалом в разрезе

При прямолинейном движении, когда колеса нагружены одинаково и имеют равную угловую скорость вращения – механизм работает в качестве передаточного звена. Если условия движения изменяются (поворот, пробуксовка) – нагрузка становится неравномерной. У полуосей появляется необходимость вращаться с разными скоростями, и, как следствие, становится необходимым распределить полученный крутящий момент между ними в определенном соотношении. Тогда узел выполняет вторую важную функцию: обеспечение безопасного маневрирования автомобиля.

Схема расположения дифференциала зависит от типа привода автомобиля:

Передний привод – картер коробки передач.
Задний привод – корпус ведущего моста.
Полный привод – корпусы переднего и заднего мостов (для передачи крутящего момента ведущим колесам) или раздаточная коробка (для передачи крутящего момента ведущим мостам).

Дифференциал на автомобилях появился не сразу. Конструкторы первых «самодвижущихся экипажей» были очень озадачены плохой маневренностью своих изобретений. Вращение колёс с одинаковой угловой скоростью во время прохождения поворота приводило к тому, что одно из них начинало буксовать или, наоборот, полностью теряло контакт с дорогой. Инженеры вспомнили, что на ранних прототипах первых автомобилей, снабжаемых паровыми двигателями, было устройство, позволявшее избежать потери управляемости.

Механизм распределения вращающего момента изобрёл француз Онесифор Пеккёр. В устройстве Пеккёра присутствовали валы и шестерни. Через них крутящий момент от мотора поступал к ведущим колёсам. Но даже после применения изобретения Пёккера проблема пробуксовки колёс на поворотах не решилась полностью. Выявились недостатки системы. Например, одно из колес в какой-то момент терял сцепление с дорогой. Сильнее всего это проявлялось на обледенелых участках.

Пробуксовка в таких условиях часто приводила к авариям, поэтому конструкторы надолго задумались над тем, как предотвратить занос машины. Решение было найдено Фердинандом Порше. Он стал изобретателем кулачкового механизма, который ограничивал проскальзывание колёс ведущего моста. Немецкое устройство дифференциала нашло применение в автомобилях Volkswagen.

Как устроен дифференциал

что такое дифференциал в автомобиле?

Дифференциал – это важный узел в конструкции трансмиссии автомобиля. Назначение дифференциала – разделение мощности, поступающей от двигателя, на два отдельных потока.

Что такое дифференциал и для чего он нужен

При повороте колеса автомобиля проходят различный путь. Это приводит к сильному износу шин, пробуксовке и к ухудшению управляемости машины. Дифференциал нужен, чтобы компенсировать разность угловых скоростей колес.

На некоторых автомобилях этого узла нет. Зачем нужен дифференциал, если, например, каждое из ведущих колес на машине имеет отдельный двигатель? Если допустима пробуксовка колес (например, в раллийных автомобилях), узел заваривается.

Как работает дифференциал?

По принципу действия дифференциал прост. В основе лежит планетарная передача, которая состоит из шестерен-полуосей, шестерен-саттелитов, ведомой и ведущей шестерни (передача вращения выполняется через ведущую шестерню).

Есть 3 режима:

Движение по прямой дороге. Колеса автомобиля встречают одинаковое сопротивление — из-за этого шестерни-саттелиты не приводятся в движение. Поэтому мощность распределяется в соотношении 50/50 – поровну на каждое колесо. При этом период вращения колес равен периоду вращения ведомой шестерни.
Поворот. Иная ситуация возникает при повороте. Из-за разного сопротивления угловая скорость одного из колес уменьшается, в результате замедляется и шестерня полуосей. Она приводит в движение саттелиты. Их вращение обеспечивает увеличение частоты вращения второй шестерни полуосей. Именно поэтому меняется соотношение скоростей вращения колес (крутящий момент распределяется в равных пропорциях), а их проворачивание отсутствует.

Пробуксовка. Если автомобиль застрял или попал на сколькое покрытие, может возникнуть пробуксовка одного из колес. Скользящее колесо почти не встречает сопротивления, а для застрявшего оно максимально. За счет дифференциала, находящегося в автомобиле, происходит перераспределение мощностей. Соотношение может доходить до 0/100 (одно колесо стоит, а второе вращается с удвоенной скоростью). Тогда машина встает и не может тронуться. Поэтому многие современные автомобили оснащены блокировко

устройство и принцип работы, преимущества и недостатки, виды

Интересное механическое устройство, известное человечеству с давних времен. Несколько лет назад ученые считали, что первый механизм, работающий по типу дифференциала, был использован в антикитерском механизме – удивительной находке, поднятой со дна моря, и оказавшейся самым настоящим древним калькулятором для астрономических вычислений. Так что сама идея дифференциала не нова, однако настоящее признание она получила только с появлением первых автомобилей.

Что такое дифференциал и для чего он нужен?

Дифференциал – это механизм, отвечающий за распределение момента вращения и угловых скоростей от главной передачи на колёса автомобиля (или на оси, если говорить про межосевой дифференциал). Зачем это нужно? Затем, чтобы дать возможность транспорту нормально поворачивать, не нарушая равномерного сцепления с дорогой каждого колеса.

Если попробовать развернуть на ходу любую повозку с жесткой осью, выяснится, что колесо, находящееся внутри радиуса поворота, пробуксовывает. Одновременно с этим другое колесо, которое находится на наружной дуге и должно двигаться быстрей, теряет сцепление с поверхностью. Другими словами, поворачивать вот так, с двумя колесами, насаженными на одну ось, очень сложно. Можно только посочувствовать лошадям, вынужденным таскать неповоротливые телеги…

Однако автомобиль – давно уже не телега, в том числе и потому, что во время поворота срабатывает дифференциал, который распределяет скорость вращения так, чтобы замедлить колесо внутри дуги поворота и ускорить второе, которое движется по внешней дуге. Всё это происходит без вмешательства водителя, только за счет механического распределения момента вращения.

Где находится дифференциал?

Расположение дифференциалов

Размещение дифференциала зависит от того, какой тип привода использован в автомобиле.

В переднеприводных автомобилях установлен передний дифференциал, который находится внутри коробки передач.
В заднеприводных моделях установлен в заднем мосту на ведущей оси.
В полноприводных автомобилях с постоянным полным приводом ставится межосевой дифференциал в раздаточной коробке (он распределяет усилия между передней и задней осью) и межколесные на каждую ось.
А вот подключаемый полный привод не требует межосевого распределителя, в таких автомобилях устанавливается межколесный дифференциал на каждую из осей.

Почему только на ведущую ось (внедорожников это тоже касается, у них обе оси ведущие)? Просто потому, что дифференциал предназначен для того, чтобы распределять момент вращения, идущий от двигателя, а значит, на ведущей оси.

Устройство и принцип работы

С технической точки зрения дифференциал устроен достаточно просто, но при этом он способен выдерживать огромные нагрузки. Что внутри этого узла и как он работает?

Устройство типового дифференциала

По своему типу это планетарный редуктор со всеми необходимыми элементами.

Шестерня главной передачи – подает вращение от КПП на дифференциал.
Ведомая шестерня связана и с главной передачей, и с шестернями-сателлитами.
Сателлиты – закреплены в «чашке» ведомой шестерни, так что вращаются вместе с ней.
Шестерни полуосей – соединены с сателлитами и не контактируют с остальными элементами дифференциала.

Как это работает?

Детально показано на видео-ролике, ниже.

От КПП выходит вал главной передачи, от которого вращение передается на ведомую шестерню.
Ведомая шестерня и скрепленная с ней «чашка» (водило) принимают крутящий момент.
Вращаясь, ведомая шестерня и чашка приводят в движение шестерни-сателлиты.
Сателлиты, в свою очередь, передают вращение на полуоси.
При равной нагрузке на полуоси (когда автомобиль движется по прямой дороге с равномерным покрытием) сателлиты не вращаются. Работает только ведомая шестерня, в чашке которой закреплены сателлиты, и они описывают обороты вместе с ней, при этом не совершая вращения вокруг своей оси. Таким образом, момент вращения распределяется на полуоси поровну, 50:50.
Когда автомобиль поворачивает и одно из колес должно замедлить, а второе – ускорить движение, сателлиты приходят в движение. За счет конической зубчатой передачи они, вращаясь, замедляют одну полуось и ускоряют вторую. Другими словами, перераспределяют момент вращения в нужной пропорции, вплоть до 0:100 без потери усилия.
При пробуксовке одного колеса включается механизм блокировки, без которого на то колесо, которое вращается быстрее, ушел бы весь момент вращения. Без блокировки автомобиль останавливается при попадании хотя бы одного колеса на скользкую поверхность.

Преимущества и недостатки

Основное преимущество дифференциала – это то, что он дал возможность выполнять повороты. Скорость движения каждого колеса на ведущей оси подстраивается под дорожную ситуацию совершенно автоматически, без участия водителя, так что безопасность и маневренность транспортного средства выросли в десятки раз после внедрения этого механизма. Сегодня дифференциал той или иной конструкции используется во всех видах автомобильного транспорта.

Еще одно преимущество – довольно высокая надежность узла. Планетарная передача выдерживает большие нагрузки, а особенности некоторых типов дифференциала еще дополнительно повышают его мощность и стойкость к износу

Основным недостатком можно назвать необходимость использовать механизм блокировки, чтобы автомобиль мог двигаться и по льду, и по сложным дорогам. Ручная, автоматическая или электронная – любой тип блокировки должен применяться обязательно, а это означает, что появляется дополнительный механизм, который может выйти из строя.

И, конечно, нельзя забывать о контроле за техническим состоянием узла. Это еще один узел, в котором нужно менять масло, хоть и не часто, и отслеживать износ деталей. И, кстати, о необходимости этой процедуры многие автовладельцы забывают.

Виды дифференциалов

За годы эволюции это устройство менялось и совершенствовалось. Так что теперь в автомобилестроении используют различные виды дифференциалов, в зависимости от того, на какие нагрузки рассчитан автомобиль, для каких дорожных условий предназначен, какую цель ставили перед собой конструкторы.

По особенностям конструкции различают конический, цилиндрический и червячный типы. Название зависит от того, какой тип передачи используется для вращения полуосей. В настоящее время самый распространенный вид – конический.
По распределению усилия на полуоси различают симметричный и несимметричный. В первом случае количество зубцов на шестернях равное, получаем симметричное распределение вращения. При неравном количестве зубцов усилие распределяется несимметрично, что выгодно для внедорожников высокой проходимости.

Виды блокировки дифференциала. Система блокировки разрабатывалась для внедорожников, для которых пробуксовка любого колеса означает полную остановку автомобиля. На видео, ниже, подробно рассказано о системах блокировки.

Существует три основных типа блокировки.

Ручная блокировка дифференциала – это система, при которой водитель самостоятельно включает и выключает блокировку по своему усмотрению. Возле водительского места находится рычаг или кнопка управления блокировкой, с помощью которых принудительно останавливается вращение сателлитов вокруг свой оси. Фактически, дифференциал начинает работать так же, как при движении по прямой, распределяя усилие на обе полуоси поровну. При этом ухудшается управляемость, ведь повороты с заблокированным дифференциалом выполнить крайне сложно.
Автоматическая блокировка или самоблокировка – система, которая облегчает управление автомобилем, снимая с водителя необходимость самостоятельно блокировать дифференциал. Самоблокирующийся тип называют еще дифференциалом повышенного трения.
Электронная блокировка – это, по сути, имитация работы дифференциала, используемая в антипробуксовочных электронных системах. При необходимости забуксовавшее колесо принудительно замедляется тормозом, после чего дифференциал перераспределяет усилие, давая больше нагрузки на вторую полуось, которая имеет лучшее сцепление с дорогой.

Самоблокирующийся делятся на два основных типа.

Тип Torque – блокировка, срабатывающая от разницы крутящего момента на полуосях. При пробуксовке срабатывают гасители скорости, подтормаживающие ту полуось, скорость вращения которой выше.
Тип Speed Sensitive – блокировка с помощью вискомуфты, которая срабатывает, если одна из полуосей движется быстрее другой.

На сегодняшний день существует несколько видов дифференциалов, используемых в современных автомобилях.

Квайф (Quaife) – самая простая конструкция, главной особенностью которой является использование нескольких пар сателлитов, сцепляющихся между собой попарно. Благодаря возникающим силам трения механизм автоматически подстраивается под дорожные условия, правильно распределяя момент вращения при поворотах и пробуксовке.
Вискомуфта – устройство блокировки, основанное на применении жидкости с переменной вязкостью. Чем выше скорость ее перемешивания (соотношение скоростей вращения левой и правой полуосей), тем выше вязкость жидкости, вплоть до полной блокировки контактных дисковых блоков. Вискомуфта устанавливается на кроссоверы и легковые автомобили, то есть она не рассчитана на условия жесткого бездорожья.
Вискомуфта
Дисковая блокировка – конструкция с дополнительными коническими шестернями, муфтами и дисками. При разнице в скорости вращения полуосей разъединяются стыки между шестернями и система блокируется, после чего скорости вращения полуосей выравниваются.
Дисковая блокировка
Полная блокировка (кулачковая) – это тип с ручной блокировкой из салона автомобиля. Несмотря на некоторые неудобства его продолжают использовать во внедорожниках и есть много поклонников именно этого типа блокировки.
Торсен (Torsen) – агрегат комбинированного, коническо-червячного типа. Это один из самых мощных и надежных типов механизма, используемый для условий жесткого бездорожья. Принцип его работы подробно описан на видео, ниже.

Заключение

Сегодня дифференциал используется на всех без исключения автомобилях, что говорит о его незаменимости. Многие автовладельцы и не задумываются о том, что там у них под днищем автомобиля, а обо всех нюансах и тонкостях этого узла знают только поклонники автоспорта и сурового бездорожья. Но от того, насколько качественно выполняет свою работу этот узел, зависит уверенность в маневрах и безопасность на дороге.

Дифференциал. Устройство и виды, назначение.

Дифференциал.

Дифференциа́л (от лат. differentia – разность, различие) — механизм в составе трансмиссий транспортных и (реже) технологических машин по передаче мощности посредством вращения с одновременным делением единого потока мощности

Дифференциа́л — в общем случае есть механизм по передаче мощности вращением, позволяющий без каких-либо пробуксовок и потерь КПД складывать два независимых по своим угловым скоростям входящих потока мощности в один исходящий, раскладывать один входящий поток мощности на два взаимозависимых по своим угловым скоростям исходящих, а также работать в первом и втором вариантах попеременно. Основное назначение дифференциала в технике — трансмиссии транспортных машин, в которых дифференциал разветвляет поток мощности от двигателя на два между колёсами, осями, гусеницами, воздушными и водными винтами. Прочее использование дифференциалов в технике вообще и в транспортной технике в частности является вторичным и нечастым. Механической основой дифференциала по умолчанию является планетарная передача, как единственная из всех передач вращательного движения, имеющая две степени свободы.

Назначение

Применение дифференциалов в трансмиссиях автомобилей обусловлено необходимостью обеспечить вращение ведущих колёс одной оси с разной частотой. В первую очередь это необходимо в поворотах, но также и при разном диаметре ведущих колёс, что возможно при вынужденной установке шин двух разных типоразмеров или при разности давления в шинах. В случае, если оба колеса имеют жёсткую кинематическую связь, любое рассогласование частот вращения по вышеупомянутым причинам приводит к возникновению так называемой паразитной циркуляции мощности. Это безусловно вредное явление вызывает проскальзывание колеса с меньшей силой сцепления относительно поверхности дороги, дестабилизирует движение автомобиля по дуге, нагружает трансмиссию и двигатель, повышает расход топлива и проявляется тем сильнее, чем меньше радиус поворота и выше силы сцепления, действующие на колёса. Дифференциал, установленный в разрез валов привода колёс одной оси, позволяет разорвать жёсткую кинематическую связь между колёсами и устранить паразитную циркуляцию мощности, не потеряв при этом возможностей по передаче мощности на каждое колесо с КПД близким к 100%. Подобный дифференциал называется «межколёсным», а данная область применения является основной для дифференциалов вообще, так как межколёсный дифференциал присутствует в приводе ведущих колёс всех легковых, грузовых и абсолютно подавляющей части внедорожных, спортивных и гоночных автомобилей.

Помимо привода ведущих колёс автомобиля дифференциалы также применяются:

В приводе двух и более постоянно ведущих осей от одного двигателя (так называемый «межосевой» дифференциал).
В приводе соосных воздушных и водных винтов противоположного вращения (в качестве дифференциала и редуктора одновременно).
В дифференциальных механизмах поворота гусеничных машин (в связке из одного-двух-трёх дифференциалов с разными принципами совместной работы).
При сложении передаваемой вращением мощности от двух двигателей с произвольными частотами вращения на один общий вал.

При повороте автомобиля, все его колеса проходят разный по длине путь, и если между двумя ведущими колесами существует жесткая связь, они начнут проскальзывать. Скольжение колес при повороте приводит к повышенному расходу топлива, износу шин, нарушению устойчивости и т. п.

Дифференциал позволяет ведомым валам вращаться с разными угловыми скоростями и выполняет функции распределения подводимого к нему крутящего момента между колесами или ведущими мостами. Дифференциалы бывают межколесными и межосевыми (в случае установки между несколькими ведущими мостами).

Впервые дифференциал был применен в 1897г. на паровом автомобиле. В настоящее время все автомобили имеют межколесные дифференциалы на ведущих мостах. Наиболее распространенным является конический симметричный дифференциал, включающий в себя: корпус, сателлиты, ось сателлитов (или крестовину) и полуосевые шестерни. Обычно число сателлитов в дифференциалах легковых автомобилей — два, грузовых и внедорожных — четыре.

Симметричный дифференциал получил свое название за способность распределять подводимый момент поровну при любом соотношении угловых скоростей, соединенных с ним валов. Применение такого дифференциала в качестве межколесного, обеспечивает устойчивость при прямолинейном движении, а также при торможении двигателем на скользкой дороге.

Существенным недостатком обычного дифференциала является снижение проходимости автомобиля, если одно из его колес попадает в условия малого сцепления с опорной поверхностью. При этом на колесо, находящееся в нормальных сцепных условиях, нельзя подвести крутящий момент, превышающий тот, который может быть реализован на колесе, находящемся в условиях малого сцепления (это приводит к пробуксовке колеса). Для преодоления этого недостатка в некоторых конструкциях используются Дифференциалы полноприводных автомобилей различных конструкций.

Самоблокирующиеся дифференциалы могут выполняться следующим образом:

1) с электронной блокировкой;

2) с дисковым дифференциалом;

3) с вязкостной муфтой.

Управление системой осуществляется как механически водителем, так и с помощью специальных блоков управления, которые учитывают угловые скорости колес и разность крутящего момента на переднем и заднем приводе. Полностью автоматические системы позволяют экономить топливо, обеспечивают улучшение проходимости автомобиля, облегчая его управление на высокой скорости и лучше реализуют мощность мотора.

Сегодня подобные системы самоблокирующихся дифференциалов зарекомендовали себя с наилучшей стороны, они отличаются прочностью, надежностью и долговечностью, не требуя в процессе эксплуатации какого-либо сложного обслуживания и ремонта.

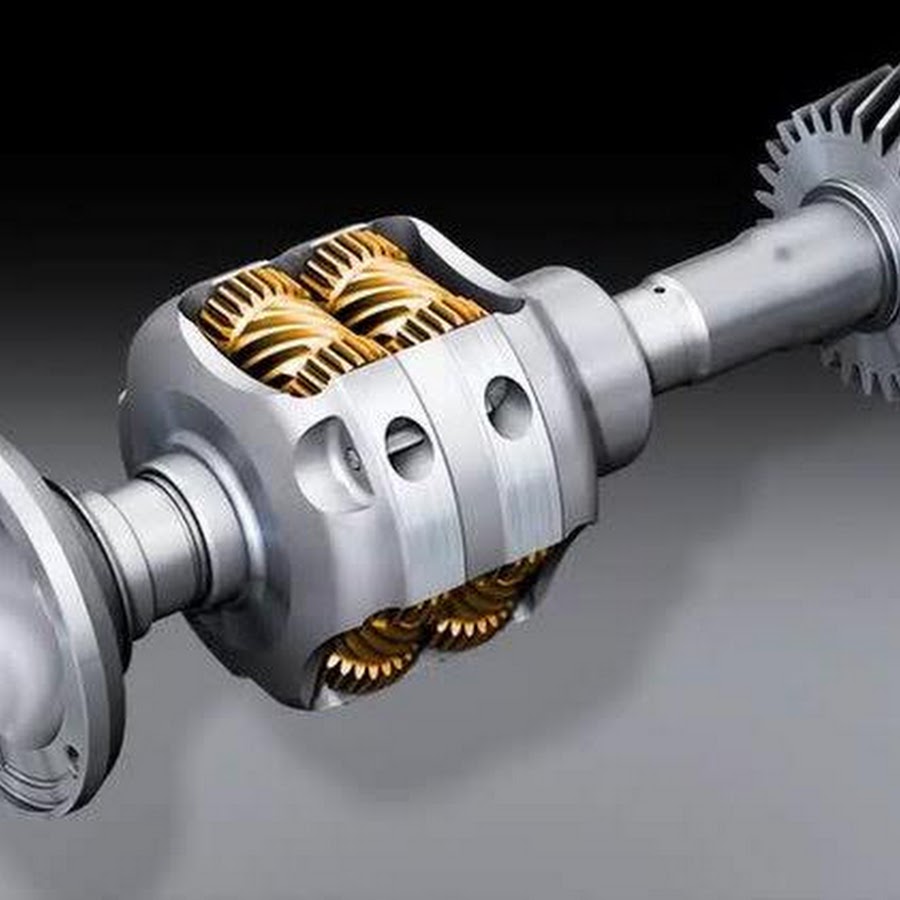

Дифференциал Торсена

Червячный дифференциал Торсена — это конструкция, которая отличается чувствительностью к показателям крутящего момента. По сути, это планетарный редуктор, внутри которого располагаются многочисленным ведомые и ведущие червячные шестерни. Отличительной особенностью такой конструкции является свойство червяных шестерён вращать другие валы, при этом оставаясь полностью неподвижными.

Такие конструкции получились надежными, долговечными, функциональными и способными выдерживать существенные нагрузки в процессе эксплуатации автомобиля. Сегодня эти системы устанавливаются на полноприводные седаны и универсалы, лёгкие кроссоверы и тяжёлые внедорожники. Рассматривать дифференциал Торсена как полноценную блокировку дифференциала всё же не следует, однако такая система существенно улучшает управляемость, позволяя эффективно перебрасывать крутящий момент между осями и отдельными колёсами на автомобиле.

Что такое дифференциал в автомобиле и как он работает

В конструкции современных автомобилей есть ряд узлов и агрегатов, которые являются обязательными для всех их марок, моделей, видов и типов. К таковым относятся, прежде всего, двигатель, коробка переключения передач, тормозная система. В этот же список входит и дифференциал.

Дифференциал есть в любой машине, причем в некоторых машинах этих узлов установлено несколько. О том, что такое дифференциал в автомобиле, какую роль он играет и каких разновидностей бывает, хорошо известно опытным автомобилистам. Тем же людям, которые являются пока только начинающими автолюбителями, наверняка будет полезно об этом узнать.

Как работает дифференциал на автомобиле

Конический дифференциал автомобиля: 1 – карданный вал; 2 – полуось ведущего колеса;

Дифференциал представляет собой механизм, с помощью которого к колесам одной оси, вращающимся с различной скоростью, транслируется одинаковый крутящий момент. Кроме того, дифференциал используется для того, чтобы поровну распределять крутящий момент и между несколькими ведущими осями.

В основу конструкции любого автомобильного дифференциала положен принцип работы планетарного редуктора. В зависимости от того, какой именно тип передачи вращательного движения используется, различают такие виды дифференциалов, как:

Конический;
Цилиндрический;
Червячный.

Между колесами, установленными на одной и той же оси, практически всегда устанавливается конический дифференциал. Дифференциал цилиндрический используется обычно в качестве межосевого, а червячный отличается универсальностью своего применения. Наиболее широкое распространение получили дифференциалы конического типа, которые установлены практически на всех автомобилях в качестве межколесных. Все их основные элементы имеются также в цилиндрическом и червячном дифференциалах.

Корпус конического дифференциала (его часто именую чашей) от главной передачи принимает крутящий момент и транслирует его на шестерни полуосей посредством так называемых сателлитов. Они выполняют функции планетарных шестерен, а что касается их количества, то, в зависимости от особенностей конструкции конкретного конического дифференциала их может быть от двух до четырех.

Если автомобиль движется по прямолинейной траектории сопротивление каждого из колес дороге одинаковое. При этом вращения сателлитов не происходит, а вращение полуосевих шестерен осуществляется с равными угловыми скоростями. В момент поворота одно из колес, то, что находится на внутренней стороне поворота, встречает большее сопротивление дороги, вращение ее полуосевой шестерни становится медленнее, сателлиты начинают вращаться. В результате этого скорость вращения внешнего колеса возрастает, но крутящий момент остается таким же, как и на колесе внутреннем.

При движении по скользкой дороге, когда одно колесо пробуксовывает и движется с меньшей скоростью, ситуация аналогична ситуации с поворотом, в результате чего автомобиль зачастую просто не может сдвинуться с места. Чтобы крутящий момент на одном или другом колесе был выше, используется блокировка дифференциала.

Разновидности автомобильных дифференциалов

Помимо конического, цилиндрического и червячного, существуют и успешно используются следующие разновидности дифференциалов: дифференциал с полной блокировкой, дифференциал Торсен, дифференциал Квайф, вискомуфта.

Дифференциал с полной блокировкой

Дифференциалы этого типа чаще всего используются на грузовиках и внедорожниках. Их блокировка включается и отключается непосредственно из салона с помощью специальной клавиши водителем. Они используются для повышения проходимости автомобилей.

Дифференциалы Торсен

Конструкция дифференциалов Торсен была разработана немецкой компанией Siemens. По сути дела, они представляют собой комбинации конических и червячных дифференциалов. Дифференциалы Торсен отличаются высокой эффективностью, однако они достаточно сложны в изготовлении и обслуживании.

Дифференциалы Квайф

Отличительной особенностью дифференциалов этого типа является то, что сателлиты в них располагаются параллельно оси вращения корпуса (чаши), причем в два ряда. Кроме того, при функционировании этих агрегатов образуются силы трения, которые при необходимости автоматически осуществляют блокировку, повышают проходимость и силу тяги автомобиля. Чаще всего дифференциалы Квайф используются для тюнинга легковых автомобилей и внедорожников.

Вискомуфта

Функционирование этот типа дифференциала основано на том же принципе, что и работа гидротрансформатора. Чаще всего вискомуфты используются в автомобилях с полным приводом и используются для того, чтобы обеспечивать связь передних колес с задними по следующему принципу: если одни из них проскальзывают, то крутящий момент транслируется на другие, за счет чего и решается проблема пробуксовки. Конструктивно вискомуфта представляет собой цилиндр, в которой находится погруженный в вязкую жидкость пакет металлических дисков, имеющих перфорацию, и соединенных с валами (как ведущим, так и ведомым). В зависимости от температуры вязкость жидкости меняется, на чем и основывается принцип работы этого агрегата.

Читайте также: Коробка передач DSG — что это такое.

Применение дифференциалов, их преимущества и недостатки

В тех автомобилях, которые имеют всего одну ведущую ось, устанавливается один дифференциал. Транспортные средства с двумя и более ведущими осями оснащаются дифференциалами, устанавливаемыми в каждую из них. В автомобилях с повышенной проходимостью, имеющих две ведущих оси, устанавливается три дифференциала: по одному на каждую из осей и один — между ними. В тех же транспортных средствах, которые имеют более двух ведущих осей, используются так называемые межтележечные дифференциалы.

Что касается преимуществ дифференциалов, то главное из них — это то, что они обеспечивают одинаковый крутящий момент для колес, вращающихся с различной скоростью (собственно говоря, для этого они и используются). Если говорить о недостатках этих устройств, то основным из них является проблема пробуксовки колес, которые потеряли контакт с дорожным покрытием. Решается она достаточно просто: с помощью механизма блокировки, который может быть как ручным, так и автоматическим.

Читайте также: Что такое коробка передач АМТ.

Видео на тему

Похожие публикации

Дифференциал (механическое устройство) — Простая английская Википедия, бесплатная энциклопедия

Дифференциал — это механическое устройство, состоящее из нескольких шестерен. Применяется практически во всех механизированных четырехколесных автомобилях. Он используется для передачи мощности от карданного вала на ведущие колеса. Его основная функция заключается в том, чтобы позволить ведущим колесам вращаться с разной скоростью, позволяя колесам проходить повороты, получая при этом мощность от двигателя. ^[1]

Открытый дифференциал (OD) является наиболее распространенным типом.К тому же это самый дешевый. Открытый дифференциал позволяет автомобилю проходить повороты, не таща за собой внешнее колесо. Однако мощность передается на колесо с наименьшим тяговым усилием (сцеплением с дорогой). Если это колесо находится на льду или другой скользкой поверхности, транспортное средство не будет двигаться вперед, а колесо с мощностью просто вращается. В автомобилях с приводом на два колеса, если они имеют открытый дифференциал, они имеют только одно ведущее колесо. В полноприводных автомобилях с открытыми дифференциалами (обычно стандартными с завода) только одно колесо на каждой оси приводит в движение автомобиль. Преимущества включают в себя редкую поломку оси, меньший износ шин и бесплатность, поскольку большинство новых автомобилей поставляются с открытыми дифференциалами. ^[2]
Дифференциал повышенного трения (LSD) решает эту проблему. Используя серию сцеплений (называемых пакетом сцепления), LSD позволяет ограничить пробуксовку колес, сохраняя мощность на обоих ведущих колесах. ^[3] LSD популярны в гоночных автомобилях, так как бывают случаи, когда они выходят из поворота и нуждаются в ускорении без потери мощности на одном ведущем колесе.^[3]
Блокировка дифференциала (шкафчик) позволяет заблокировать два ведущих колеса на оси. Преимущество в том, что оба колеса всегда имеют мощность. Недостатком является то, что поворот намного сложнее, поскольку оба колеса должны вращаться с одинаковой частотой вращения. Поэтому при резких поворотах большинство шкафчиков необходимо отключать. Шкафчики также могут представлять водителю опасные ситуации. Например, при движении по склону (переходу по перекрестку), если одно ведущее колесо теряет сцепление с дорогой, теряется сцепление с дорогой, и автомобиль может скользить вбок по склону.Водителей часто предупреждают не пересекать склон, если поверхность рыхлая или скользкая. ^[4] Шкафчики можно включать и выключать механически, электронным способом (электронный шкафчик) или сжатым воздухом (шкафчик воздуха). Шкафчики желательны на внедорожниках, но обычно бесполезны на улицах и шоссе.
Золотник — открытый дифференциал, оси которого механически скреплены между собой. ^[2] Это не позволяет колесам двигаться быстрее или медленнее на поворотах.Это дешево и почти не добавляет веса автомобилю, но обычно ограничивается соревнованиями по бездорожью и трейлраннингом. ^[2] Они не подходят для езды по улице, так как они будут «чирикать» шины при поворотах. ^[2]

Torsen — тот же торцевой эффект, что и ограниченное скольжение, но не использует сцепления или колеблется, чтобы сделать это

Что такое дифференциал? | HowStuffWorks

homechevrons-leftemailspinner8facebookfacebook2instagramtwitteryoutube

Авто Здоровье Наука Дом и Сад Авто Технология Культура Деньги образ жизни Развлечения Приключение Животные Отзывы Викторины Подкасты
Под капотом
Автозапчасти и системы
Модели автомобилей
Вождение и безопасность
Эффективность использования топлива
Автогонки
Мотоциклы

Условия поиска

Дифференциальный диагноз: определение, примеры и многое другое

Дифференциальный диагноз — это процесс, при котором врач проводит различие между двумя или более состояниями, которые могут быть причиной симптомов человека.

При постановке диагноза врач может иметь единую теорию относительно причины симптомов человека. Затем они могут назначить анализы, чтобы подтвердить свой предполагаемый диагноз.

Однако зачастую не существует единого лабораторного теста, который мог бы окончательно диагностировать причину симптомов человека.Это связано с тем, что многие состояния имеют одинаковые или похожие симптомы, а некоторые проявляются по-разному. Для постановки диагноза врачу может потребоваться метод, называемый дифференциальной диагностикой.

В этой статье описывается, что такое дифференциальная диагностика, и приводятся некоторые примеры. Также будет объяснено, как интерпретировать результаты дифференциальной диагностики.

Поделиться на PinterestВрач может провести дифференциальный диагноз, если не существует единого лабораторного теста, который бы диагностировал причину симптомов человека.

Дифференциальный диагноз включает составление списка возможных состояний, которые могут вызывать симптомы у человека. Врач основывает этот список на информации, полученной из:

истории болезни человека, включая симптомы, о которых он сообщил сам
результаты физикального обследования
диагностическое обследование

Реже в диагностическом подходе врач может назначить один теория о причине симптомов человека и тест на это состояние.

Однако многие состояния имеют одни и те же или похожие симптомы. Это затрудняет диагностику основного заболевания с использованием недифференциального диагностического подхода.

Метод дифференциальной диагностики полезен, когда может быть несколько возможных причин, которые следует учитывать.

Цели дифференциального диагноза заключаются в следующем:

сузить рабочий диагноз
направить медицинское обследование и лечение
исключить угрожающие жизни или критические состояния
позволить врачу поставить правильный диагноз

Дифференциальный диагноз может потребоваться время.Чтобы врач мог установить правильный диагноз, он выполнит следующие действия.

1. Соберите историю болезни

При подготовке к дифференциальной диагностике врачу необходимо будет собрать полную историю болезни человека. Они могут задать следующие вопросы:

Каковы ваши симптомы?
Как долго вы испытываете симптомы?
Были ли у вас в семье определенные заболевания?
Вы недавно выезжали из страны?

Важно, чтобы человек отвечал на все вопросы честно и максимально подробно.

2. Проведите медицинский осмотр

Затем врач захочет провести базовое медицинское обследование. Обследование может включать следующее:

измерение частоты сердечных сокращений человека
измерение его артериального давления
прослушивание его легких или исследование других частей тела, из которых могут возникать симптомы

3. Проведение диагностических тестов

После сбора истории болезни и проведения медицинского обследования у врача может появиться некоторое представление о том, что может вызывать симптомы у человека.

Они могут заказать один или несколько диагностических тестов, чтобы исключить определенные условия. Такие тесты могут включать:

4. Отправить человека для направления или консультации

В некоторых случаях врач может посчитать, что у него нет специального опыта, чтобы диагностировать точную причину симптомов человека. В таких случаях они могут направить человека к специалисту для получения второго мнения.

Очень часто несколько врачей осматривают одного пациента во время дифференциальной диагностики.

Ниже приведены три примера распространенных дифференциальных диагнозов.

Боль в груди

Боль в груди — это симптом, который может иметь множество причин. Некоторые из них относительно легкие, другие — серьезные и требуют немедленной медицинской помощи.

Если человек испытывает боль в груди, врачу нужно будет задать вопросы, чтобы определить определенные факторы, такие как место, тяжесть и частота боли.

Эти вопросы могут включать следующее:

Как вы себя чувствуете? Опишите ощущение.
Где болит?
Распространяется ли боль на другие части тела?
Что-нибудь вызвало боль?
Как долго длилась боль?
Что-нибудь сделало боль лучше или хуже?
Испытывали ли вы другие симптомы?

Задавая эти вопросы, врач, надеюсь, сможет разделить боль в груди на один из следующих типов:

Сердечная: Эти состояния относятся к сердцу. Примеры включают нестабильную стенокардию и сердечный приступ.
Легочные: Эти состояния относятся к легким. Примеры включают:
Желудочно-кишечный тракт: Эти состояния относятся к пищеварительной системе. Примеры включают гастроэзофагеальную рефлюксную болезнь, которая может привести к пищеводу Барретта, и язвенной болезни.
Скелетно-мышечная система: Эти состояния относятся к мышцам, костям и соединительным тканям. Примеры включают переломы ребер и другие травмы грудной стенки или грудины.
Разное: В этой категории описаны другие потенциальные причины боли в груди, например:

После того, как врач сузил тип боли, он назначит диагностические тесты для определения потенциальной причины боли. Эти тесты могут включать:

Головные боли

Головные боли — обычная проблема. Из-за этого врачу может быть сложно определить, когда головная боль является доброкачественным раздражением, а когда — серьезной проблемой для здоровья.

Во время дифференциальной диагностики врач будет искать определенные тревожные сигналы, указывающие на то, что головная боль — это больше, чем просто неудобство.Эти тревожные сигналы включают внезапное начало сильной головной боли и головной боли после травмы головы.

Внезапное начало сильной головной боли может указывать на несколько основных состояний, таких как субарахноидальное кровоизлияние или апоплексия гипофиза. Головная боль после травмы головы может указывать на внутричерепное кровоизлияние, субдуральную гематому или эпидуральную гематому.

Врач задаст следующие вопросы, чтобы определить, представляет ли головная боль серьезный риск для здоровья человека:

Головная боль началась постепенно или внезапно?
Что-нибудь вызывало головную боль?
Где боль?
Боль распространяется на другие области? Если да, то где?
Какая у вас боль? Это пульсирует, колет, тупит или что-то еще?
Насколько сильна ваша боль по шкале от 1 до 10?
У Вас регулярно болит голова?
Это ваша первая или самая сильная головная боль?
Эта головная боль похожа на те, которые у вас обычно возникают?
Есть ли у вас другие симптомы, сопровождающие головную боль?

В некоторых случаях врач может провести неврологический осмотр. Этот экзамен может оценивать несколько факторов, в том числе:

реакции учеников на свет
реакции или ощущение прикосновения
глубокие сухожильные рефлексы
сила моторики
походка

медицинский анамнез и физический осмотр могут сузиться возможные причины головной боли. Нейровизуальные исследования с использованием компьютерной томографии или МРТ могут помочь исключить или подтвердить определенные диагнозы.

Инсульт

Инсульт требует своевременной диагностики и лечения.Из-за этого многие врачи обращаются к методу дифференциальной диагностики при рассмотрении возможности инсульта.

Во время медицинского осмотра врач осмотрит человека на наличие следующих симптомов инсульта:

спутанность сознания
снижение умственной активности
проблемы с координацией и равновесием
проблемы со зрением
онемение или слабость лица , руки или ноги
трудности с речью или общением

Врач просматривает историю болезни человека, чтобы узнать, есть ли у него какие-либо заболевания, которые могут увеличить риск инсульта. К таким условиям относятся:

Затем врач назначит один или несколько из следующих тестов:

анализы крови
компьютерную томографию для поиска возможного кровотечения в головном мозге
сканирование МРТ, чтобы проверить ткань мозга на наличие признаки повреждения
ЭКГ или ЭКГ для поиска проблем с сердцем, которые могли вызвать инсульт.

Человеку может потребоваться несколько обследований в офисе и диагностических тестов, прежде чем он получит окончательный диагноз.

У некоторых пациентов может быть несколько отрицательных результатов анализов до постановки диагноза.Однако каждый отрицательный результат теста приближает врача на один шаг к выяснению причины симптомов человека.

Некоторым людям может потребоваться начать лечение до того, как врач подтвердит их диагноз. Это может быть в том случае, если одна из потенциальных причин симптомов человека требует немедленного лечения для предотвращения дальнейших осложнений.

Реакция человека на определенное лечение сама по себе может дать ценную информацию о причине его симптомов.

Дифференциальный диагноз — это список возможных состояний, которые могут вызывать у человека симптомы.Врач основывает этот список на нескольких факторах, включая историю болезни человека и результаты любых медицинских осмотров и диагностических тестов.

Многие заболевания имеют одинаковые симптомы. Это может затруднить диагностику определенных состояний с использованием недифференциального диагностического подхода. Дифференциальный диагностический подход может быть необходим в тех случаях, когда существует более одной потенциальной причины симптомов человека.

Дифференциальная диагностика может быть долгим, тревожным и разочаровывающим процессом.Однако это рациональный и систематический подход, который может позволить врачу правильно определить первопричину симптомов у человека.

Что такое дифференциальные уравнения? Типы дифференциальных уравнений

Историческая справка

Дифференциальные уравнения уже доказали свою значимость в прикладной и чистой математике с момента их появления с изобретением исчисления Ньютоном и Лейбницем в середине семнадцатого века. Дифференциальные уравнения играют ключевую роль во многих дисциплинах, таких как физика, биология, инженерия и экономика.

Приложения дифференциальных уравнений

экспоненциальный Рост и спад
Население Рост
Движение объектов, падающих под действием силы тяжести, с сопротивлением воздуха и движением объектов висит на пружине
Ньютона Закон охлаждения
Частица движение по кривой
Электрооборудование Схемы
Компьютерные науки

Что такое дифференциальные уравнения?

Уравнение, которое включает по крайней мере одну производную функции, называется дифференциальным уравнением.Ниже приведены несколько примеров дифференциальных уравнений.

Прежде чем продолжить, важно знать основные термины, такие как порядок и степень дифференциального уравнения, которое может быть определено как,

i. Порядок — Это старшая производная дифференциального уравнения, например

Вышеуказанное дифференциальное уравнение имеет только первую производную i.е.

, поэтому его называют дифференциалом первого порядка. уравнение.

Let’s проверьте другое дифференциальное уравнение,

В этом примере дифференциальное уравнение имеет вторую производную, то есть

, поэтому оно называется дифференциальным уравнением второго порядка.

ii. Степень — Это показатель степени старшей производной дифференциального уравнения, например,

В этом примере старшая производная равна единице, а показатель степени также равен единице, поэтому оно называется дифференциальным уравнением первого порядка и первой степени.Аналогично

Здесь старшая производная равна 2, а показатель степени равен 3, поэтому оно называется обыкновенным дифференциальным уравнением 2 ^{-го порядка} и 3 ^{-го порядка} градусов.

Типы дифференциальных уравнений:

Обыкновенное дифференциальное уравнение
Частное дифференциальное уравнение
Линейное дифференциальное уравнение
Нелинейное дифференциальное уравнение
Однородное дифференциальное уравнение
Неоднородное дифференциальное уравнение

Подробное описание каждого типа дифференциального уравнения приведено ниже: —

1 — Обыкновенное дифференциальное уравнение

Это дифференциальное уравнение, которое включает одну или несколько обыкновенных производных, но не имеет частных производных. Обычное дифференциальное уравнение отличается от уравнения в частных производных, где некоторые независимые переменные связаны с частными производными, тогда как дифференциальное уравнение имеет только одну независимую переменную, такую как y. Закон движения Ньютона 2 ^и — это простой пример обыкновенного дифференциального уравнения.

Другой пример обыкновенного дифференциального уравнения:

2 — Уравнение в частных производных

Уравнение с частными производными — это дифференциальное уравнение, которое включает частные производные.Он имеет две или более независимых переменных. Например,

3 — Линейное дифференциальное уравнение

Это первая степень по отношению к зависимой (ым) переменной (ам) и ее производным, которая может быть выражена в форме

где p и q могут быть константами или функциями независимой переменной x.

4 — Нелинейное дифференциальное уравнение

Это вторая степень или выше в отношении зависимых переменных и их производных. Например,

5 — Однородное дифференциальное уравнение

Это дифференциальное уравнение первого порядка, которое можно записать как

Где, f и g являются однородными функциями одинаковой степени x и y.

Для примеры,

6 — Неоднородное дифференциальное уравнение

Это дифференциальное уравнение, правая часть которого не равна нулю.Неоднородное уравнение порядка 2 ^и можно записать в таком виде

Например,

См. Также: Типы уравнений

Типы дифференциальных уравнений .

Дифференциальное уравнение — Простая английская Википедия, бесплатная энциклопедия

Изображение воздушного потока, смоделированное с помощью дифференциального уравнения.

Дифференциальное уравнение — это математическое уравнение, которое включает такие переменные, как x или y, а также скорость, с которой эти переменные меняются. Дифференциальные уравнения являются особенными, потому что решение дифференциального уравнения само по себе является функцией, а не числом.

Если дифференциальное уравнение включает только x и его производную, скорость, с которой изменяется x, то оно называется дифференциальным уравнением первого порядка.Дифференциальное уравнение высшего порядка имеет производные от других производных. Если переменных больше, чем просто x и y, то это уравнение в частных производных. Иногда что-то в мире подчиняется нескольким дифференциальным уравнениям одновременно. Говорят, что они моделируются связанными дифференциальными уравнениями.

Некоторые дифференциальные уравнения можно решить точно, а некоторые нет. Иногда можно только оценить, и компьютерная программа может сделать это очень быстро. Хотя они могут показаться чрезмерно сложными для тех, кто раньше не изучал дифференциальные уравнения, люди, использующие дифференциальные уравнения, говорят нам, что они не смогли бы понять важные вещи без них.Большинство ученых и инженеров (а также математиков) проходят по крайней мере один курс дифференциальных уравнений во время учебы в колледже. Некоторые математики посвящают свою карьеру исследованию трудно решаемых дифференциальных уравнений.

Дифференциальные уравнения используются во многих областях науки, поскольку они описывают реальные вещи:

Люди, изучавшие дифференциальные уравнения [изменить | изменить источник]

Дифференциал и производная | Математика, которая мне нравится

Определение. Пусть функция задана на множестве , . Производная функции в точке есть

Доказательство равносильности двух определений.

Рассмотрим разность

Функция задана и

Если произвольным образом задать значение функции при , то последнее равенство будет выполняться и при .

Определение. Пусть , . Функция называется дифференцируемой в точке , если существует такое число и такая функция , что имеет место равенство

Функция, которая каждому числу ставит в соответствие число , называется дифференциалом функции в точке .

Мы доказали, что если у функции есть производная в точке , то дифференцируема в этой точке (за число можно взять число ).

Докажем, что если функция дифференцируема в точке , то у нее есть производная в точке .

Попутно мы доказали, что число в правой части равенства определяется однозначно и равно .

Обозначение. — дифференциал функции в точке .

Дифференциал — линейная функция приращения :

Пример.

— обозначение дифференциала тождественной функции

Обозначения.

Задачи. 1) Вычислите приращения для данных функций и данной точки , постройте соответствующие графики функций , постройте графики функций , найдите , если он существует.

а) ;

б) ;

в) ;

г) .

2) Для данных функций и данной точки вычислите производную

составьте выражение

и докажите, что , найдите .

а) ;

б) .

Выясните, для каких из данных функций найдется такое число , что при всех функция (при ) может быть представлена в виде , где

а) , б) .

1. ;

2. ;

4) Найдите дифференциал функции и с его помощью приближенно вычислите значение данной функции в точке .

5) Приведите примеры функций, имеющих производные везде, кроме: а) одной точки; б) двух точек; в) трех точек; г) целых чисел.

6) Выясните, имеют ли данные функции производную в точке :

а)

б)

7) Найдите все значения параметров и , такие, что функция

а) непрерывна в ;
б) дифференцируема в .

8 ) Исследуйте функции на дифференцируемость

а) ;
б) ;
в)

Что такое дифференциал в автомобиле

Современные автомобили включают в себя большое количество узлов, обеспечивающих работоспособность транспорта. Большая часть из них направлена на передачу силового момента от двигателя к колесам. Немаловажную роль в данной цепочке играет дифференциал.

Чтобы разглядеть такой узел, потребуется заглянуть непосредственно под днище. Знать, что такое дифференциал в автомобиле, стоит не только тем, кто занимается ремонтом техники, но и тем, кто стремится к качественному управлению машиной.

Для чего нужен дифференциал в автомобиле

Механизм внедрен в транспортное средство для того, чтобы обеспечить паре ведущих колес возможное разноскоростное вращение. Подобный метод минимизирует возможности пробуксовки с обеих сторон и повышает проходимость машины на проблемных участках дорог.

Во время входа в поворот либо при движении по неровной поверхности каждое из колес на ведущей оси проходит различный по длине путь. Без дифференциалов шины станут проскальзывать по поверхности. Устранить возникающий эффект удается лишь в том случае, если им обеспечить разную скорость вращения. Для этой цели используется встроенный дифференциал.

Этот шестеренчатый механизм не только придает разной скорости шинам, но и распределяет в нужных пропорциях крутящий момент на каждую сторону (полуось). Он относится к основным конструктивным элементам трансмиссии и монтируется инженерами в различных точках авто:

для переднеприводного автомобиля установка осуществляется в КПП;
машины с задним приводом имеют такой редуктор в картере моста, установленного сзади;
полноприводные модели получают в картер как фронтального, так и расположенного сзади моста пару дифференциалов;
авто с четырьмя ведущими колесами оснащается востребованным узлом традиционно в раздатке.

У машин с единственной ведущей осью конструкционный монтаж осуществляется в промежутке приводов колес. Это позволяет называть узел межколесным. Тем, кого интересует межосевой дифференциал, что это такое, стоит знать, что его устанавливают в машины с колесной формулой 4х4. В полноприводном транспорте с его помощью соединяют оба ведущих моста.

Как работает дифференциал автомобиля

Характер функционирования шестеренчатого узла практически во всех конструкциях идентичный. Рабочее деление силового момента в ответственный момент им производится в таких случаях:

в процессе прямолинейного перемещения легковушки или грузовика;
когда водитель осуществляет поворот;
от возможной пробуксовки легковушки.

В процессе прямого следования по дороге автомобиля между полуосями крутящий силовой момент от двигателя распределяется в равных пропорциях. При этом оба диска получают равнозначную угловую скорость. Встроенные сателлиты в корпусе не получают вращения вокруг своей оси. Происходит отдача вращательного момента к каждой из полуосей от ведомой шестеренки основной передачи посредством неподвижного шестиренчатого зацепления.

Поворачивание автомобиля позволяет дифференциалу распределять в автономном режиме получаемое от мотора усилие и частоту вращения перераспределять по следующей схеме:

так как внутреннее колесо идет по малому радиальному кругу, а также оно подвергается существенно большему сопротивлению, чем его пара, то повышенная нагрузка вынуждает его понизить скорость вращения;
для колеса, перемещающегося по увеличенному радиусу с внешней стороны, значение угловой скорости повышается, что позволяет машине преодолевать повороты плавно без пробуксовок.

Исходя из получившейся кинематической схемы, каждое колесо ведущей пары вращается со своей угловой скоростью. За замедление вращения шины со внутреннего радиуса отвечают приводимые в движение сателлиты. За счет особой конструкции этого редуктора через конические шестеренки происходит повышение скорости колеса с внешнего радиуса. При этом главная передача отправляет стабильный крутящий момент все время поворота.

Машина может двигаться прямолинейно, но при этом ее колеса во время движения по бездорожью либо мокрой/скользкой трассе способны испытывать разноплановую нагруженность. Одно из них, возможно, теряет качественное сцепление с дорожным полотном (происходит пробуксовка), а второе получается перегруженным. Физически дублируется повтор кинематики, используемой в процессе поворота.

Однако, в данном случае неравномерное распределение нагрузки влечет за собой негативные факторы. Менее загруженная сторона по такому принципу работы способна получить до 100% от всей нагрузки со стороны двигателя. Более устойчивая полуось может лишиться вращения и перестанет крутиться.

С недостатком приходится бороться, внедряя внешнее воздействие одним из действенных методов:

устанавливается ручная либо автоматическая блокировка;
на автомобили ставится система курсовой устойчивости.

Второй метод более прогрессивный.

Каким образом устроен дифференциал

Базовым компонентом кинематической схемы узла является планетарная передача. Устройство дифференциала автомобиля без нее невозможно из-за особенностей работы. Основными элементами в конструкции являются такие составные части:

полуосевые шестеренки;
прочный металлический корпус;
сателлитные шестеренки.

Связку полуосевой шестеренки с корпусом обеспечивают используемые в качестве планетарного редуктора сателлиты. При этом с первыми шестернями соединены полуоси, на которые устанавливается опосредованно ведущая пара колес. Разные модели дифференциалов предполагают в своих конструкциях либо четыре, либо два сателлита. Чаще всего производители задумывают конструкцию из двух таких шестерен.

Располагается сателлитная пара внутри корпуса. Его иногда называют чашкой или водилом.

Традиционным предназначением для элемента служит передача с помощью сателлитов рабочего момента от основной передачи к шестеренкам на полуосях. Их могут в некоторых источниках называть солнечными шестернями.

Последние используются для того, чтобы крутящий силовой момент передавать за счет вращения на ведущие колеса. В зависимости от конструкции правая и левая шестеренки способны иметь равное или неравное количество зубьев. Такая особенность используется в разных типах дифференциалов:

для несимметричного типа редуктора актуальным окажется разное количество зубьев в эвольвентном зацеплении;
в симметричном зацеплении потребуются шестерни с равным числом зубьев.

Узнать, какой стоит в вашем автомобиле тип, можно на официальном сайте автомобильной компании или в инструкции по эксплуатации авто.

Разнообразие типов конструкции

Стоит знать, что могут встречаться дифференциалы червячные, конические или цилиндрические. Для колес, смонтированных на единой оси, используется схема с коническими парами. У межосевого типа устанавливается цилиндрический редуктор. Червячные варианты являются универсальными для применения.

Кроме этих трех вариантов исполнения рабочей схемы применяются и другие разновидности:

дифференциал с полной блокировкой;
Вискомуфта;
дифференциалы Торсен;
Квайф.

Полная блокировка в основном востребована у грузовых тягочей и легковых внедорожных моделей. Для запуска блокировки используются управляющие механизмы из салона непосредственно водителем. Такой вариант актуален для улучшения проходимости транспортных средств.

Немецкие инженеры из Siemens занимались разработкой Торсен. В своей сущности подобный тип представляет из себя симбиоз червячных и конических передач, служащих для единой цели – деления крутящего момента между полуосями.

В Квайф предусмотрено, что сателлиты двухрядно внутри расположены параллельно оси вращения чаши. Также во время активной фазы работоспособности появляются силы трения, благодаря которым в автоматическом режиме происходит блокировка, что позитивно влияет на проходимость автомобиля. Наиболее частый вариант применения данной конструкции встречается в процессе глубокого тюнинга внедорожных авто и легковушек.

Применение Вискомуфта в качестве дифференциала является аналогичным, как и работа гидротрансформатора. Встречается такая конструкция в полноприводном транспорте. Там она выступает связующим звеном для передних и задних пар колес. Когда одни из них проскальзывают, то вторые избавляются от пробуксовки.

Конструкция такого дифференциала скрыта в цилиндре. Внутри в вязкой жидкости располагается пакет металлических дисков с мелкой перфорацией и соединенных между собой валами (ведущим/ведомым). Из-за изменения температурного режима происходит изменение вязкости, что является основополагающим для работы данного конструкционного узла.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Что такое дифференциал — Русские Блоги

Перевод из Ма Ма углубленной математики

Существует множество концепций одномерного исчисления и линейной алгебры. Наши серии «Ма студенты учат тебя учить»:

«Исчисление одной переменной» (в основном охватывает содержание Высшей математики, издание Tongji)
«Линейная Алгебра» (в основном охватывает содержание «Линейная Алгебра Tongji Edition»)

Объяснение предоставлено в простой и понятной форме. Если вы заинтересованы, вы можете нажать «Читать текст оригинала» внизу, чтобы зарегистрироваться.

Эта статья является уроком платного курса «Исчисление одной переменной», который в настоящее время находится в серии. Если вы хотите узнать больше о предварительном контенте, вы можете сначала взглянуть на бесплатный контент двух других предыдущих глав:

В начале мы упомянули, что крошечный прямоугольник под кривой является «дифференциальным»:

Добавление этих «различий» вместе — это «интеграция», и вы можете получить площадь под кривой:

Предыдущая глава определила пределы и решила первую проблему в исчислении.Бесконечно близко к 0 «:

Теперь мы начинаем изучать, что такое «дифференциал» математически, и как добавить «дифференциал» к полному «интегралу».

1 балл

Такие как требованиявПлощадь под:

Разделенные поровнуСервировки, каждая порция ：

Координаты этих точек представляют собой такой ряд(Точка удалена):

Интервал между точками равенТаким образом, приведенная выше последовательность может быть сокращена как:

Возьмите эти координаты в качестве конечной точки, а ширинаГао ВэйСделать прямоугольник:

Площадь каждого прямоугольникаСумма их площадей составляет:

Зная количество уровней:

Таким образом, приведенная выше формула продолжается:

потому чтоВ приведенной выше формуле мы получаем:

когдаКогда прямоугольной площадью является площадь под поверхностью:

Математически площадь под поверхностьюКак следует:

С помощью лимита была рассчитана площадь под поверхностью.

2 Новое начало

Теперь, когда у нас есть площадь под поверхностью, курс исчисления закончился? Нет, на самом деле это только начало.

2.1 Вычислительная сложность

Вышеуказанные методы расчета существовали задолго до того, как предмет исчисления был официально установлен.

Бонавентура Франческо Кавальери (1598-1647), итальянский ученый-геометрист Упомянутый выше метод решения упоминался в его работах. В то время не было предела. Он интуитивно полагал, что когдаКогда достаточно большой:

Этот метод расчета прост и груб, например, если вы хотите найти кривую синусоидальной функцииПлощадь между ними также может быть рассчитана по сумме прямоугольников, но расчет не является простым (подробные шаги расчета можно посмотретьздесь）：

Добавление области прямоугольника требует вычисления ряда (серия является суммой ряда), но вычисление ряда часто бывает сложным.

Эйлер — мастер вычислений серии. Когда многие математики спрашивали «интегралы», они просили Эйлера о помощи без серии, поэтому есть поговорка: «Наш, он учитель для всех» (Из уст другого математика, Лапласа).

2.2 Недостаточно абстрактно

Как упоминалось ранее, вы можете использовать вписанные полигоны для аппроксимации площади круга:

Вы также можете передумать и использовать сумму маленьких треугольников, чтобы приблизить площадь круга:

«Сумма маленьких треугольников внутри круга» и «прямоугольник под кривой», кажется, работают одинаково, но в конце концов треугольники и прямоугольники все еще различны. Можно ли объединить эти два?

Кроме того, вы можете использовать исчисление для расчета длины кривой (вы можете увидеть, как это сделать прямо сейчас):

Примеры могут быть недостаточно хорошими или недостаточными, но можно видеть, что изученное до сих пор исчисление недостаточно абстрактно для решения большего количества проблем.

2.3 резюме

Нужно ли начинать новое обучение, чтобы облегчить вычисления или расширить применение исчисления.

3 дифференциала

Независимо от удобства расчета или охвата большего количества прикладных сценариев, понятие «дифференциация» необходимо абстрагировать.

3.1 Прямоугольный дифференциал

Например, хочу найтиВ пределах интервалаПлощадь под кривой ：

Разделенные поровнуСервировки, каждая порциякаждыйСоответствует ：

Совершенно очевидно, что:

Просто выберите один изнутри. Для общности запишите область ：

Там же, сВ качестве базы,Является ли прямоугольник высотой, и его площадь записывается как：

Очевидно, как ， иБудет бесконечно близко:

Оба на самом деле бесконечно малы:

иИметь свои имена (причину названия можно посмотретьздесь）：

«Дифференциал» — это аппроксимация «разности». «Прямое» используется вместо «qu» («дифференциал» означает «прямой», а «разница» означает «кривая»), также называемое линейной аппроксимацией:

Под лимитом есть (потому чтопоэтомуЭквивалентно）：

Среди нихСоответствует предыдущему。

Подводя итог:

3.2 Треугольная дифференциация

Требуемая площадь круга ：

То же самое можно разделить поровнуВентилятор:

Очевидно, что эти сектора также могут быть аппроксимированы треугольниками:

Здесь маленький вентилятор является «дифференциальным», маленький треугольник — «дифференциальным», и вместо «кривой» вентилятора используется «прямая» треугольника.

3.3 Касательный дифференциал

Требуется длина этой кривой:

Можно разделить поровнуКривые сегменты:

Вы также можете аппроксимировать эти сегменты кривой касательными сегментами (описано ниже):

Легче увидеть сходство между двумя точками, разделив его подробно:

Здесь сегмент кривой является «дифференциальным», а касательный сегмент — «дифференциальным». «Прямой» касательного сегмента используется вместо «кривой» сегмента кривой.

3.4 Резюме

«Дифференциал» — это линейное приближение «разницы», и это математическое выражение идеи «замены песен прямыми линиями».

С помощью «дифференцирования» вышеупомянутые «интегралы» (включая площадь, длину кривой и т. Д.) Могут быть равномерно выражены как:

Строгие определения вышеупомянутых «дифференциалов» не одинаковы и здесь пока не приводятся.

Поскольку статьи WeChat нельзя редактировать, при наличии изменений здесь будут обновляться дополнения и удаления:Что такое дифференциал?

Что такое дифференциал? — Типы, работа и схема

👉 Содержание 👈

Что такое дифференциал?

Дифференциал позволяет каждому заднему колесу вращаться с разной скоростью. Во время поворота, но в то же время, он передает равный крутящий момент на каждое колесо, когда оба колеса имеют одинаковое тяговое усилие. Система шестерен в дифференциале расположена таким образом, что она соединяет карданный вал с задней осью. Одним словом, разница предназначена для обеспечения относительного движения задних колес.

Потребность в дифференциале

Дифференциал позволяет неуправляемым колесам вращаться с разной скоростью, поэтому автомобиль может поворачивать без чрезмерного износа шин. Колесо на внутренней стороне поворота перемещается на меньшее расстояние по сравнению с внешним колесом. Если ось не позволяет колесам вращаться независимо друг от друга, шина одного колеса будет тянуться по земле.

Также прочтите | Передний мост: что означает передний мост и какова функция переднего моста?

Компоненты дифференциала

Ведущая шестерня или коническая шестерня
Кольцевая шестерня или коронное колесо
Корпус дифференциала
Боковая шестерня дифференциала или солнечные шестерни
Дифференциальные шестерни или планетарные шестерни
Осевые валы или полуоси
Вал шестерни или крестовина или крестовина

Дифференциальная схема — Что такое дифференциал, необходимость дифференциала, компоненты дифференциала, рабочие дифференциала, виды дифференциала.

Конструкция дифференциала

На рисунке показаны основные детали дифференциала, применяемого в заднеприводных автомобилях. На внутренних концах каждой оси установлена небольшая коническая шестерня, называемая боковой шестерней дифференциала. Две конические шестерни соединены вместе и соединяют ведущий и ведомый валы под углом 90 °. Корпус дифференциала связан с двухколесными осями и боковыми шестернями дифференциала.

В корпусе дифференциала установлены подшипники, которые вращают два полуоси.Затем две ведущие шестерни и их опорный вал, называемый валом-шестерней, устанавливаются на корпус дифференциала. Затем вал-шестерня входит в зацепление с двумя боковыми шестернями дифференциала, соединенными с внутренними концами полуосей.

Зубчатый венец движется к фланцу на корпусе дифференциала. Кольцевая шестерня вращает корпус дифференциала. Наконец, крепится ведущая шестерня. Ведущая шестерня соединяется с корпусом дифференциала, который называется корпусом дифференциала или водилом. Ведущий вал соединяется с ведущей шестерней через универсальный шарнир и входит в зацепление с зубчатым венцом.Следовательно, ведущая шестерня вращается, когда водитель поворачивает вал. Таким образом, коронная шестерня вращается.

Работа дифференциала

Входной крутящий момент передается на коронную шестерню через ведущую шестерню, которая заменяет весь корпус дифференциала. Корпус дифференциала соединен с обеими боковыми шестернями дифференциала только через шестерни дифференциала. Крутящий момент передается на боковые шестерни дифференциала через шестерни дифференциала. Шестерни дифференциала вращаются вокруг оси картера дифференциала, приводя в движение боковые шестерни дифференциала.

Когда автомобиль движется по прямой дороге, сопротивление на обоих колесах одинаково, и зубчатый венец, корпус дифференциала, ведущая шестерня дифференциала и две шестерни дифференциала заменяются как одно целое. Это приводит к тому, что боковые шестерни вращаются с одинаковой скоростью, поскольку коронная шестерня заставляет оба ведущих колеса вращаться с одинаковой скоростью. Шестерни дифференциала вращаются без вращения вокруг своей оси, и оба колеса вращаются с одинаковой скоростью.

Если встречается левая боковая передача дифференциала (когда автомобиль движется по криволинейной траектории), ведущая шестерня дифференциала вращается, а также вращается, что позволяет левой дифференциальной передаче замедляться на правую сторону дифференциала.Это заставляет внешнее колесо вращаться быстрее, чем внутреннее колесо.

Типы дифференциала

Обычный дифференциал или открытый дифференциал
Дифференциал с ограниченным проскальзыванием (самоблокирующийся дифференциал или блокировка дифференциала)
Нескользящий дифференциал
Двойной редукционный дифференциал

1. Обычный дифференциал | Открытый дифференциал

Обычный дифференциал — Что такое дифференциал, необходимость дифференциала, компоненты дифференциала, работа дифференциала, типы дифференциала, дифференциальная диаграмма.

Обычный дифференциал, показанный на рисунке, показывает его графическое изображение. Принцип работы такой же, как описано выше.

2. Дифференциал повышенного трения (самоблокирующийся дифференциал | Блокировка дифференциала)

Стандартный дифференциал хорошо работает в большинстве ситуаций. на очень скользких дорожных покрытиях, таких как заснеженные или грязные дороги, недостаток движущей силы, называемой силой тяги, может привести к проскальзыванию задних колес, поскольку стандартный дифференциал будет вести колеса с наименьшим тяговым усилием.Если одно ведущее колесо находится на сухой дороге, а другое — на заснеженной или грязной дороге, зубчатый венец и корпус дифференциала будут приводить в движение ведущую шестерню. Но ведущие шестерни не управляют обеими боковыми шестернями.

Когда ведущие шестерни приводятся в движение корпусом дифференциала, они вращаются вокруг боковой шестерни, соответствующей колесу, по сухой тропинке. Это приводит к тому, что ведущие шестерни приводят в движение скользящее колесо, и автомобиль не движется. Стандартный дифференциал передает почти всю мощность двигателя на скользящее колесо.Этой проблемы можно избежать, если использовать блокировки дифференциала. Блокировка дифференциала устраняет проблемы с тягой, передавая одинаковую мощность на оба колеса, обеспечивая при этом нормальный поворот автомобиля.

Дифференциал повышенного трения — Что такое дифференциал, необходимость дифференциала, компоненты дифференциала, работа дифференциала, типы дифференциала, дифференциальная схема.

Дифференциал повышенного трения (LSD) ограничивает частоту вращения дифференциала между двумя колесами, двумя упорными шайбами и диском сцепления, который в корпусе дифференциала, показанном на рис.Когда сопротивление левого дифференциала больше, чем сопротивление колеса, правый дифференциал будет вращаться. Он образует зубцы муфты муфты правого дифференциала, поднимающиеся на зубья муфты левого дифференциала. Итак, для того, чтобы отойти друг от друга, нужно два члена сцепления.

Следовательно, боковые шестерни толкаются противоположно упорным шайбам. Благодаря этому частота вращения вала заднего моста приближается к корпусу дифференциала из-за трения между боковой шестерней и упорными шайбами.Это называется эффектом ограниченного скольжения.

Типы дифференциалов повышенного трения

(I) Диск сцепления Дифференциал

Диск сцепления дифференциал — Что такое дифференциал, необходимость дифференциала, компоненты дифференциала, работа дифференциала, типы дифференциала, дифференциальная схема.

В дифференциале диска сцепления используется несколько фрикционных дисков, которые похожи на небольшие ручные диски сцепления. Основное различие между этим дифференциалом повышенного трения и стандартным дифференциалом заключается между боковой шестерней пакета сцепления и корпусом дифференциала.

Фрикционные диски сцепления изготовлены из стали, покрытой фрикционным материалом. Диски сцепления изготовлены из стали. Диски и пластины попеременно насаживаются на боковую шестерню и входят в пазы на корпусе дифференциала. Канавки в дисках или пластинах предназначены для лучшего захвата.

Ведущая шестерня, боковая шестерня и другие детали аналогичны стандартному дифференциалу. Дифференциал повышенного трения состоит из двух частей, что позволяет снять блок сцепления.Диски и пластины действуют за счет пружин предварительной нагрузки и за счет механического давления ведущей шестерни на боковую шестерню.

Поскольку ведущая шестерня и боковые шестерни представляют собой конические шестерни, их зубцы пытаются выйти из зацепления, когда дифференциал передает крутящий момент двигателя. Это создает толкающее действие на боковые шестерни и вынуждает их направлять наружу к корпусу дифференциала.

Внешнее давление боковых шестерен сжимает фрикционные диски и стальные пластины между боковой шестерней и корпусом.Каждый раз, когда диски и пластины сжимаются, шлицевые и упорные соединения (то есть выступы входят в канавки) обеспечивают блокировку боковой шестерни и картера дифференциала.

Когда автомобиль движется по прямой, дифференциал диска сцепления работает аналогично стандартному дифференциалу. Задние колеса и корпус дифференциала вращаются с одинаковой скоростью. Пакеты сцепления применяются, но не требуются.

Когда автомобиль делает поворот, более высокий крутящий момент из-за внешнего колеса вращается быстрее, чем корпус, и вызывает проскальзывание муфты сцепления.Это позволяет дифференциалу работать так же, как и стандартному дифференциалу при выполнении поворотов. Диски и пластины скользят друг относительно друга. Диски вращаются с помощью боковых шестерен, с поворотами корпуса пластин, которые допускают разную скорость вращения корпуса и боковых шестерен. Поэтому задние колеса вращаются с разной скоростью.

Также читайте: Что такое передний мост?

(II) Дифференциал сцепления с конусом

Дифференциал конического сцепления — Что такое дифференциал

Это другая версия дифференциала повышенного трения. Вместо пакетов сцепления используются конусы с фрикционной накладкой. Конусный дифференциал использует конусную муфту, которая входит в соответствующий конусообразный патрон. Принцип действия такой же, как и у дифференциала диска сцепления. Пружина предварительного натяга и давление боковых шестерен вынуждают конус впадать в углубление в корпусе дифференциала.

Трение пытается заблокировать конус. Таким образом, боковая передача передает мощность на колесо с наибольшим сцеплением. И для диска сцепления, и для конического дифференциала требуется специальное трансмиссионное масло повышенного трения.Использование обычного трансмиссионного масла в дифференциале повышенного трения приведет к проскальзыванию и вибрации дисков, пластин или конусов во время поворота.

Также прочтите: Что такое универсальный шарнир?

3. Нескользящий дифференциал

Это дифференциал регуляторов крутящего момента. Возможна предварительная загрузка системы. Итак, дифференциал действует по равнодействующим моментам. Предварительную нагрузку можно регулировать.

Преимущества нескользящего дифференциала

Максимальное сцепление с дорогой на всех уровнях сцепления
Снижение расхода топлива.
Износ шин снижается.
Получение комфортного вождения.
Обеспечение постоянной скорости привода.
Снижается недостаточная поворачиваемость в поворотах.

Также читайте: Что такое коробка передач?

4. Дифференциал с двойным редуктором

Дифференциал с двойным редуктором — Что такое дифференциал

В бортовых передачах используется одинарный фиксированный редуктор. Это единственное зубчатое колесо между карданным валом и колесами в максимальных легковых автомобилях и некоторых грузовиках средней грузоподъемности.Бортовые передачи с двойным редуктором используются для тяжелых грузовиков. В этой конструкции нет необходимости иметь большой зубчатый венец для достижения необходимого редуктора.

Редукция первой передачи достигается в виде единственной фиксированной шестерни главной передачи через шестерню и коронную шестерню. Вторичная шестерня расположена на валу первичной коронной шестерни. Понижение второй шестерни является результатом вторичной шестерни, которая плотно соединяется с первичной коронной шестерней и приводит в движение более крупную косозубую шестерню, которая прикрепляется к корпусу дифференциала.

Двухступенчатые бортовые передачи могут использоваться в таких транспортных средствах, как 5-тонные грузовики. В большинстве коммерческих автомобилей такого размера используется одинарный или двойной редуктор.

Также читайте: Что такое сцепление?

FAQ — Что такое дифференциал

В. Что такое дифференциал?

Дифференциальные шестерни — это набор шестерен, которые передают мощность двигателя на колеса, позволяя им вращаться с разной скоростью. При заднем приводе (RWD) дифференциал находится между задними колесами, которые соединены с трансмиссией карданным валом.

В. Какие бывают типы дифференциала?

Между транспортными средствами используются четыре общих различия: открытое, запирающееся, ограниченное проскальзывание и векторное управление крутящим моментом.

Подробнее | Автомобильная техника | Статьи. И следите за обновлениями в Facebook и Instagram. Чтобы связаться с нами и получить какие-либо предложения, перейдите на страницу « Свяжитесь с нами» и оставьте комментарий ниже.

Что делает дифференциал в автомобиле?

Автомобильные дифференциалы существуют уже почти 200 лет.За это время они проделали важную работу, не привлекая особого внимания со стороны водителей, кроме энтузиастов. Однако это начинает меняться. Даже обычные аттракционы теперь предлагают такую производительность, которая требует специального дифференциала. В результате вы, возможно, слышали об автомобилях с дифференциалами повышенного трения, блокируемыми дифференциалами, дифференциалами Torsen и т. Д. Тем не менее, вы, возможно, не слышали, что именно делают эти разные компоненты.

Что такое дифференциал?

Если вы смотрели какие-либо гонки на овальной трассе, возможно, вы заметили определенную стратегию.Будь то олимпийские бегуны, гонщики NASCAR или жокеи, участники обычно борются за внутреннюю полосу. Это потому, что если вы находитесь на внешней полосе, вы, по сути, бежите по более крупной и длинной трассе. То же самое и с траекторией, по которой покрышки вашего автомобиля, когда вы поворачиваете. Внешнее колесо должно пройти дальше, чем внутреннее колесо. Таким образом, для правильного обращения он должен двигаться быстрее внутреннего колеса, чтобы преодолевать большее расстояние за то же время.

В автомобиле дифференциал регулирует скорость ведущих колес, чтобы это происходило.

Как работает дифференциал?

Дифференциал можно рассматривать как одну из частей трансмиссии вашего автомобиля. В двигателе движение поршней вверх и вниз вращает коленчатый вал. Затем вращающее усилие передается на карданный вал. В простом примере с задним приводом карданный вал образует букву «Т» с полуосями, прикрепленными к задним колесам. В дифференциале встречаются все валы. Здесь карданный вал вращает шестерни, которые передают мощность на полуоси для перемещения колес.Хитрость в том, что шестерни позволяют осям оси и, следовательно, колесам вращаться с разной скоростью.

Что такое открытый дифференциал?

«Открытый дифференциал» характерен для большинства автомобилей. Это наименее дорогой и наименее сложный тип дифференциала, который позволяет колесам вращаться практически независимо друг от друга. Это позволяет каждому колесу во время поворотов вращаться со своей скоростью. Благодаря дифференциалу двигатель просто приводит колеса в движение с разной скоростью, пока дорога не выровняется.

Проблема с открытыми дифференциалами заключается в том, что они достигают этого за счет передачи большей мощности на колесо, которое легче всего вращается. Это нормально, когда вы поворачиваете на ровной сухой дороге, но это может создать проблемы на скользкой дороге. Если одно колесо ударяется о лужу или ледяную лужу и начинает терять сцепление с дорогой, открытый дифференциал передает мощность в этом направлении, потому что это колесо уже так легко вращается. Излишне говорить, что это не обязательно поможет улучшить сцепление с дорогой. Колесо может просто вращаться быстрее, потому что не держит дорогу.В таких ситуациях вам лучше иметь дифференциал, который передает большую мощность на колесо, которое уже имеет тягу. В этом можно положиться на дифференциал повышенного трения.

Что такое дифференциал повышенного трения?

Дифференциал повышенного трения сводит к минимуму разницу в скорости между ведущими колесами. Если одна шина теряет сцепление с дорогой и начинает вращаться быстрее, чем другая, дифференциал блокирует два полуоси, так что они вращаются вместе. Эффект заключается в передаче большего крутящего момента на колесо с наибольшим сцеплением. Имея это в виду, дифференциал повышенного трения также является отличным выбором для автомобилей с высокими характеристиками.

На драгстрипе блокируемый дифференциал помогает ведущим колесам согласованно вращаться как для контролируемого мощного ускорения, так и для задымления двух колес. Это также оставляет место для некоторых различий в скорости вращения колес. Это дает ему возможность повысить производительность в поворотах.

Что касается самого процесса блокировки, компании используют множество различных систем. Популярные альтернативы включают муфты, специальные косозубые шестерни и вязкие муфты, в которых используется гидродинамическое трение.И вы также можете найти уникальные подходы в этих категориях. Например, дифференциал повышенного трения Torsen действует во многом как винтовая версия, но у него есть собственные наборы передач. («Torsen» — это торговая марка, обозначающая способность устройства «определять крутящий момент».) Кроме того, в настоящее время некоторые автомобили предлагают электронный дифференциал повышенного трения. Это похоже на установку в стиле сцепления, в которой подача мощности регулируется электронными датчиками.

Что такое блокирующий дифференциал?

Если вы увлекаетесь хардкорным бездорожьем, вам следует подумать о транспортном средстве с блокируемым дифференциалом.Он может буквально заблокировать полуоси вместе, так что все ваши колеса должны всегда вращаться с одинаковой скоростью. Это идеально, когда вам нужно максимальное сцепление с дорогой на всех четырех углах. Если только одна шина имеет сцепление с дорогой, она может принимать до 100 процентов крутящего момента двигателя.

Обратной стороной заблокированного дифференциала является то, что при ежедневном вождении он не имеет никакого отношения к нему. Когда вы делаете поворот, колеса вашего автомобиля будут скользить и буксовать, поскольку они пытаются компенсировать одновременное движение на разные расстояния.Это идеальный рецепт для изношенных шин и грубого обращения. Вот почему мы подчеркнем, что новые внедорожники и пикапы имеют блокируемые, а не постоянно блокируемые дифференциалы. Одним нажатием кнопки вы можете получить лучшее из обоих миров.

Дополнительный вопрос: что такое векторизация крутящего момента?

Есть сходство между векторизацией крутящего момента и электронным дифференциалом повышенного трения. В каждом случае автомобильная электроника и датчики точно настраивают крутящий момент, передаваемый на каждое колесо.Вектор крутящего момента выводит вещи на новый уровень с помощью более совершенных компьютерных технологий. Это позволяет еще более точно контролировать отдельные колеса. Еще одно заметное отличие состоит в том, что при векторизации крутящего момента не всегда регулируется сам дифференциал. В таких системах, как новая система активного вектора крутящего момента от Subaru, задействуются тормоза. Система Subaru автоматически применяет тормозное усилие к внутреннему переднему колесу, когда вы поворачиваете. За счет очень точного приложения этой силы настройка гарантирует, что разница в скорости между двумя колесами будет оптимальной для получения наилучшего сцепления с дорогой в ваших текущих условиях.

Кроум, К. (2019) Что делает дифференциал в автомобиле? Получено с https://www.carfax.com/blog/what-does-a-differential-do-in-a-car

Что такое дифференциал?

Зачем нужны дифференциалы?

Это просто: при повороте внешнее колесо на оси движется по большей дуге, чем внутреннее колесо, поэтому дифференциальная передача позволяет одному колесу двигаться со скоростью, отличной от скорости другого, при этом оба остаются включенными. Но дифференциальная передача также имеет недостаток, заключающийся в том, что мощность направляется по пути наименьшего сопротивления, как вода и электричество.

МОМЕНТ И МОЩНОСТЬ

Чтобы правильно понять, как работает дифференциал, вам необходимо понять мощность и крутящий момент, а также их взаимосвязь.

Крутящий момент можно определить как силу, которая имеет тенденцию вращать объект вокруг своей оси. В автомобилях крутящий момент измеряется в Ньютон-метрах (Нм). 1 Нм — это крутящий момент на оси, возникающий в результате действия силы в один Ньютон (около 0,1 кг) на руку длиной 1 м.

Сила — это движение. Единица измерения мощности — ватт (Вт).

Один ватт — это один джоуль в секунду. Для наших целей один джоуль равен 1 Нм. Мощность двигателей измеряется в кВт (киловатт): 1 кВт = 1000 Вт.

Если вы посмотрите на приведенное ниже простое уравнение, вы увидите взаимосвязь между крутящим моментом, мощностью и оборотами в минуту: кВт = Нм x об / мин / 9549

ЧТО ВНУТРИ ДИФФЕРЕНЦИАЛА?
В ЭТИ дни дифференциал — это термин, используемый для всего привода в сборе, включая корпус, тормоза, оси и т. Д. Но на самом деле он относится к узлу дифференциала, находящемуся внутри сердца (держателя) дифференциала.

Обычный дифференциал состоит из четырех передач. Два прикреплены непосредственно к осям, два других могут свободно вращаться вокруг своей оси, но прикреплены к водилу, который, в свою очередь, вращается с помощью зубчатого венца.

Как передать крутящий момент карданного вала на носитель? Обычно используются шестерни двух типов:

Гипоидная спирально-коническая шестерня
Гипоидная зубчатая передача похожа на конструкцию спирально-конической шестерни, за исключением шестерни, которая не имеет той же оси, что и кольцо. шестерня — в применении с задним дифференциалом обычно устанавливается ниже.

Преимущества зацепления ведущей шестерни на нижней оси заключаются в том, что большее количество зубьев шестерни находится в зацеплении с коронной шестерней в любой момент времени, что означает, что мощность от двигателя распределяется на большей площади, чем коническая передача. Таким образом, для зубчатой передачи того же размера она может передавать больше мощности и крутящего момента. Однако при зацеплении шестерни скользят друг по другу, что создает трение. Это трение требует мощности, поэтому, несмотря на то, что более сильная, гипоидная передача не так эффективна.

Есть еще одно соображение, связанное с гипоидной спирально-конической зубчатой передачей: шестерня имеет две стороны, ведущую сторону и сторону наклона, а сторона наклона на 30-40% слабее привода.Это лишь одна из причин, по которой не следует выполнять восстановление ремня обратным рывком.

Спирально-конические шестерни
При использовании дифференциала малая ведущая шестерня вращается приводным валом. Затем он входит в зацепление с зубчатым венцом и поворачивает водило. И ведущая шестерня, и зубчатый венец имеют одну и ту же ось.

КАК ЭТО РАБОТАЕТ?

ОБЫЧНЫЙ дифференциал всегда распределяет крутящий момент поровну влево и вправо (за вычетом небольших потерь на трение). Он делает это независимо от того, едут ли вас оба колеса по дороге со скоростью 100 км / ч, или одно колесо безумно крутится в воздухе на трассе с малым радиусом действия.

ЛЮБИМАЯ СИТУАЦИЯ
ПРОВЕРЬТЕ движение транспорта, объезжающего кольцевую развязку. Обратите внимание, что передние колеса более крупных автомобилей будут находиться рядом с внешней стороной перекрестка с круговым движением, а задние колеса будут ближе к внутренней. Это говорит о том, что при повороте передние колеса принимают большую дугу, чем задние.

Когда мы блокируем центральный дифференциал на постоянном 4WD с обычным дифференциалом (или включаем 4WD на неполный 4WD), мы исключаем способность центрального дифференциала компенсировать разницу скоростей между передним и задним колесом во время переговоров. углы.

Это проблема только на поверхностях с высоким сцеплением, таких как битум и скользкая порода. На рыхлых поверхностях, таких как грязь или гравий, разница скоростей не представляет проблемы, поскольку поверхность позволяет колесам немного проскальзывать и снимать натяжение.

На поверхностях с высоким тяговым усилием дифференциал скоростей при прохождении поворотов создает скручивающую силу между передним и задним дифференциалом, что в конечном итоге приводит к выходу из строя трансмиссии.

Первым признаком неисправности является то, что автомобиль не выходит из режима полного привода.Или, возможно, вы ведете неполный рабочий день на полноприводном автомобиле и не можете вернуть рычаг в режим 2WD. Это связано с тем, что вам не позволяет отключить полный привод из-за крутящей силы в трансмиссии, которая связывает механизм.

Чтобы вывести автомобиль из режима 4WD, у вас есть два варианта. Во-первых, вы можете развернуться по дуге. Это заставит передние колеса двигаться быстрее, чем задние, и снизит напряжение до такой степени, что центральный свет дифференциала перестанет мигать или вы сможете нажать на рычаг, чтобы включить 2WD.

Второй вариант — съехать на обочину дороги, поставить два колеса в гравий и продолжить движение вперед. Проскальзывание, допускаемое рыхлой поверхностью, рассеивает крутящую силу, позволяя вернуть автомобиль в режим движения по дороге.

ПОЧЕМУ ЗАБЛОКИРОВАТЬ ЦЕНТР ДИФФ.?
ЗАБЛОКИРОВАННЫЙ центральный дифференциал гарантирует передачу мощности на передний и задний дифференциалы.

Еще одна причина заблокировать центральный дифференциал — избежать проблем, связанных с застреванием в автомобиле с автоматической коробкой передач.Если вы идете в гору и застреваете, вам придется выполнить обратное восстановление.

Если вы попробуете это сделать без блокировки межосевого дифференциала, передние колеса останутся заблокированными до самого низа холма из-за смещения веса сзади и того факта, что все автомобили имеют тормозное смещение вперед.

ЗАБЛОКИРОВАННОЕ РАСПРЕДЕЛЕНИЕ ДИФФЕРЕНЦИАЛЬНОГО МОМЕНТА
Когда вы включаете блокиратор, он эффективно снимает действие дифференциала с дифференциала. Итак, теперь вы вернулись к сплошной оси между колесами, и не имеет значения, находится ли одно колесо на твердой поверхности, а другое на высоте 50 см в воздухе, оба колеса будут вращаться с одинаковой скоростью.

Чтобы объяснить, как заблокированный дифференциал может изменять величину крутящего момента на каждом колесе, нам придется использовать математику. Позвольте представить вам стандартное уравнение трения:

F_r = сила трения сопротивления
μ = коэффициент трения шины относительно местности, по которой вы путешествуете.
Н = Нормальная сила (в Ньютон-метрах), которая представляет собой вес автомобиля, прижимающего шину к поверхности.
Давайте рассмотрим сценарий, когда одна шина находится в грязи, а другая — на дорожном покрытии.Обе шины прилагают усилие в 1000 Н.

Дорога μ = 1 Грязь μ = 0,3
Грязь
F_r = мкН F_r = 0,3 x 1000 F_r = 300
Дорога
F_r = мкН F_r = 1 x 1000 F_r = 1000

Сложив оба вместе, вы получите общую силу сопротивления трение 1300N, что означает, что 77% крутящего момента создается шиной для дороги, а 23% — шиной для грязи.

ОБЫЧНОЕ ДИФФЕРЕНЦИАЛЬНОЕ РАСПРЕДЕЛЕНИЕ МОМЕНТОВ
Давайте теперь рассмотрим тот же сценарий, но на этот раз оставим шкафчик в покое.Помните маленькие шестерни, которые могут свободно вращаться внутри водила и соединены с каждой осью? Что ж, они обеспечивают равномерное распределение крутящего момента между обеими осями и отсутствие смещения крутящего момента в обе стороны.

У вас все еще есть потенциал силы сопротивления трения в 300 Н, когда сторона находится в грязи, но сторона на дороге также получит только 300 Н благодаря маленьким свободно вращающимся шестерням в середине дифференциала. Итого 600N. Но на этом хорошие новости не заканчиваются.

Заметили ли вы, что когда вы толкаете большой тяжелый предмет, например диван, его трудно сдвинуть с места, но когда он движется, кажется, что толкать его уже не так сложно? Что ж, на самом деле это измеримое явление, известное как скольжение или кинетический коэффициент трения, и он будет значительно меньше, чем статический коэффициент трения.

Итак, теперь, когда вы опускаете ногу и начинаете вращать колесо в грязи, коэффициент трения упадет с µ от 0,3 до 0,2. Не забывайте, что при открытом дифференциале крутящий момент на одной стороне равен другой, поэтому теперь вместо 600 Нм мы снизились до 400 Н.По тому же сценарию мы перешли с 1300 Н с заблокированным дифференциалом до 400 Н со стандартным открытым дифференциалом.

ДИФФЕРЕНЦИАЛЫ ОГРАНИЧЕННОГО ПРОСМОТРА

Цель, как следует из названия, состоит в том, чтобы ограничить величину пробуксовки колеса. Однако существует несколько различных вариантов с разной степенью эффективности.

СЦЕПЛЕНИЕ LSD
Этот тип имеет многодисковый блок сцепления, аналогичный тому, который используется в мотоциклах. Одна сторона узла сцепления соединена с карданными валами, а другая — с водилом дифференциала.Различные методы, такие как наклоны или естественная сила разделения между
зубьями шестерни, используются для включения пакета сцепления, когда в дифференциале одно колесо вращается быстрее, чем другое, которое затем передает часть мощности на колесо с более медленным вращением.

ОДНОСТОРОННИЙ, ОДИН И ПОЛОВИНА, И БУКСИРОВКА
LSD с односторонним движением обеспечивает только действие ограниченного скольжения в одном направлении — например, при ускорении, но не при торможении.
В отличие от этого, 1,5-ходовой LSD будет обеспечивать различную степень ограничения скольжения при ускорении и торможении, что может способствовать устойчивости при резком торможении.
Двусторонний LSD обеспечивает такой же эффект ограниченного скольжения как при ускорении, так и при торможении.

TORSEN
Чувствительный к крутящему моменту дифференциал представляет собой дифференциал ограниченного скольжения, который использует одностороннее действие червячной передачи для ограничения скольжения. Они также могут изготавливаться с TBR (коэффициент смещения крутящего момента), при котором есть возможность передавать больший крутящий момент на заднее колесо в приложении межосевого дифференциала.

AUTO LOCKER
Когда речь идет об автоматических шкафчиках, многие думают о «шкафчиках для обеденных ящиков», которые заменяют крестообразный зубчатый механизм в середине водила дифференциала. Наверное, лучше назвать шкафчики для ланча, шкафчики для ланча запираются при движении под напряжением по прямой. Когда они испытывают различные нагрузки по крутящему моменту, например, при повороте накатом, они разблокируются. Это может обеспечить интересные характеристики управляемости на дороге, и, если они установлены спереди, они намного лучше в сочетании с неполной системой полного привода.

ВЫБИРАЕМЫЙ РАЗДЕЛОЧНИК
Считающийся для многих Святым Граалем, выбираемые шкафчики бывают двух основных видов: с пневматическим приводом (TJM / ARB) и электромагнитным (ELocker). В обоих пневматических блокираторах используется простой механизм типа собачьей муфты, который при активации устраняет действие дифференциала. Тем не менее, ELocker использует механизм штифта и рампы для приведения в действие ряда штифтов, которые блокируют дифференциал. При переходе с прямого на задний ход они разблокируются, а затем снова блокируются из-за используемых рамп прямого и обратного включения.

КОНТРОЛЬ ТЯГИ
Существует два основных типа контроля тяги: один снижает мощность двигателя, а другой снижает мощность дифференциала до характеристики «путь наименьшего сопротивления». Современные системы контролируют частоту вращения отдельных колес, и если два колеса на одной оси движутся с разной скоростью, вращающееся колесо тормозится — для этого от двигателя требуется больший крутящий момент. Поскольку крутящий момент всегда равен по обе стороны от обычного дифференциала, более медленное колесо получает дополнительный крутящий момент.Ранние системы не были хорошими, но теперь антипробуксовочная система стала почти жизнеспособной альтернативой шкафчикам — особенно хороши последние LandCruisers и Pajeros.

ЗАМОК VS КОНТРОЛЬ ТЯГИ?
ЕСЛИ ВЫ спускаетесь по крутому холмистому холму, автомобиль с двойной блокировкой невозможно обойти, поскольку он снижает вес, приходящийся на чередующиеся колеса. Незапертый автомобиль блокирует тормоза и периодически скользит, прежде чем схватить тягу, когда вес возвращается на колесо. Заблокированный автомобиль не заблокирует колеса, а затем скатится с холма, поскольку оба колеса механически заблокированы вместе, действуя как единое целое.

Если идти в гору, снова безраздельно правят шкафчики. Противобуксовочная система ожидает, пока ось не начнет терять сцепление с дорогой, прежде чем противодействовать ей, притормаживая вращающееся колесо. Это требует времени, поэтому вы всегда будете терять инерцию, ожидая реакции трекшн-контроля — и этого может быть достаточно, чтобы остановить вас.

Однако любой, кто водил машину с двойным замком, скажет вам, что прохождение поворотов — не его сильная сторона. С другой стороны, трекшн-контроль достаточно умен, чтобы работать даже на крутом повороте.

ДИФФЕРЕНЦИАЛЫ ВЕКТОРИНГА МОМЕНТА
ОБЫЧНАЯ система передачи дифференциала расположена в центре, но по обе стороны от водила находится муфта сцепления, которая (при включении электроники) может механически связывать ось непосредственно с водилом. Используя электронное управление пакетами сцепления, конструкторы могут изменять крутящий момент для каждого колеса. При повороте компьютер может передавать больший крутящий момент на внешние колеса, тем самым улучшая характеристики поворота и управляемости.

При использовании в качестве центрального дифференциала в постоянном полноприводном приложении у вас может быть автомобиль со смещением в сторону задних колес для повседневной езды, но при бездорожье можно разделить крутящий момент 50:50. Это отличается от дифференциала Torsen, где разделение крутящего момента устанавливается механически и не может быть изменено на лету.

Что такое дифференциал? | Частный парк

Для всех автомобилей требуется дифференциал . Блок дифференциала (иногда называемый дифференциалом) — это особый механизм, предназначенный для передачи крутящего момента двигателя на ведущие колеса. В большинстве автомобилей дифференциал — это то место, где крутящий момент двигателя проходит через последний передаточный механизм перед вращением колес.

Дифференциал можно разделить на три функции. Во-первых, дифференциал берет мощность от двигателя и связывает ее с ведущими колесами. Во-вторых, это последнее понижение передачи, которое произойдет в автомобиле.В-третьих, дифференциал передает мощность от двигателя на колеса, позволяя колесам вращаться с разной скоростью.

Моторному транспортному средству нужен дифференциал, потому что колеса автомобиля вращаются с разной скоростью, особенно во время маневра на повороте. Если бы в автомобиле не было дифференциала, необходимо было бы заблокировать ведущие колеса и заставить их вращаться с одинаковой скоростью. Ой! Это не только превратит поворот в кошмар и увеличит шанс потерять контроль, но и станет тяжелым испытанием для автомобиля. Чтобы машина повернулась с заблокированными колесами, должна проскользнуть одна шина. Большая сила, необходимая для проскальзывания шины на асфальте, велика, и сила должна передаваться через ось от одного колеса к другому, что создает огромную нагрузку на компоненты оси, не говоря уже о резине!

Открытый дифференциал — это простейший тип дифференциала, который всегда применяет одинаковый крутящий момент к каждому колесу. Проблема в том, что как только ведущее колесо теряет сцепление с дорогой, крутящий момент передается на это колесо — это немного похоже на то, как вода всегда находит самый легкий путь вниз с холма.

С дифференциалом повышенного трения, механизм дифференциала может передавать крутящий момент от колеса, которое начинает проскальзывать, и толкать его на колесо, которое все еще имеет сцепление. Есть несколько способов предложить функцию дифференциала повышенного трения. Для серьезных полноприводных автомобилей нельзя обойтись без функции блокировки и торсена, которая проста, но очень эффективна. Даже могучий, массивный Hummer имеет эту особенность. Это необходимо для серьезных грузовиков 4 × 4: если одно колесо отрывается от земли, потому что дифференциал заблокирован, ведущие колеса будут продолжать вращаться с той же скоростью.

Дифференциал повышенного трения с вязкостной муфтой (что за глоток!) Часто встречается в полноприводных автомобилях и обычно используется для блокировки задних колес с передними колесами, так что, когда один комплект колес начинает проскальзывать, крутящий момент будет перенесен в другой набор.

Дифференциал повышенного трения с муфтой сцепления, пожалуй, наиболее распространенная версия дифференциала повышенного трения. Муфты работают только в том случае, если одно колесо хочет вращаться быстрее, чем другое, чтобы поддерживать такой же крутящий момент на колесе, которое имеет тягу.

Обожаю дифференциалы! Где бы мы были без его изобретателей? Наверное, застрял в канаве возле острого угла или что-то в этом роде.

Мы надеемся, что это поможет ответить на вопрос «Что такое дифференциал?»!

Вернуться к автомобильному глоссарию

Дифференциальная функция, уровень и состояние жидкости · BlueStar Inspections

Независимо от того, является ли ваш автомобиль переднеприводным (FWD), заднеприводным (RWD), полным приводом (4WD) или полным приводом (AWD), мощность должна передаваться как минимум на одну пару левых колес. и правые колеса, чтобы автомобиль мог двигаться.Это стало возможным благодаря дифференциалу. Дифференциал — это компонент, который распределяет мощность от трансмиссии транспортного средства, позволяя приводить колеса в движение и вращаться с разной скоростью.

Дифференциал назван так потому, что два колеса на ведущей оси должны иметь возможность получать мощность и вращаться с разной скоростью. Дифференциал в основном позволяет каждому колесу свободно вращаться относительно другого, при этом обеспечивая мощность для обоих. Если при повороте одно колесо вращается медленнее, механизм дифференциала будет продолжать вращать другое колесо без рывков, заедания или буксования.

Если у транспортного средства не было дифференциала, ведущие колеса были бы заблокированы вместе и вынуждены были вращаться с одинаковой скоростью, что затрудняло бы поворот и увеличивало вероятность потери контроля над транспортным средством. Отсутствие дифференциала также затруднило бы трансмиссию транспортного средства, потому что одна шина должна была бы цепляться за поверхность дороги и скользить по ней, чтобы поддерживать ту же скорость, что и другая. Эта сила будет передаваться через ось от одного колеса к другому и создавать огромную нагрузку на компоненты оси, а также на шины.

По крайней мере, один дифференциал присутствует на всех современных автомобилях, внедорожниках и грузовиках. В автомобилях с передним приводом дифференциал обычно встроен в трансмиссию или коробку передач и разделяет трансмиссионную жидкость. На заднеприводном автомобиле с передним расположением двигателя дифференциал находится в задней части и имеет собственный корпус и смазку. В случае полноприводных автомобилей, как правило, существуют отдельные передний и задний дифференциалы, встроенные в фиксированные оси, и, возможно, дифференциал, встроенный в раздаточную коробку, который находится между ними.В автомобилях с полным приводом есть не только передний и задний дифференциалы, но и центральный дифференциал, который обычно встроен в трансмиссию. Транспортным средствам с полным приводом требуется дифференциал между каждым набором ведущих колес, а также дифференциал между передними и задними колесами, потому что передние колеса проходят за поворот другое расстояние, чем задние колеса.

Дифференциал может иметь свой собственный корпус и жидкость, он может быть интегрирован в корпус трансмиссии и использовать ту же жидкость, что и трансмиссия, или он может быть интегрирован в раздаточную коробку и использовать ту же жидкость, что и раздаточная коробка.Дифференциалы, содержащиеся в коробке передач и раздаточной коробке, соответствуют тем же требованиям к техническому обслуживанию и осмотру, что и трансмиссия и раздаточная коробка. Все дифференциалы требуют масла. Проверка и замена масла дифференциала — две из наиболее часто игнорируемых задач по техническому обслуживанию автомобиля. Тепло, трение и контакт металла с металлом в конечном итоге разрушают жидкость, что неизбежно изнашивает и ослабляет шестерни и подшипники и приводит к поломке.

Дифференциальное масло, содержащееся в собственном корпусе, иногда называют трансмиссионным маслом.Оно толще, чем моторное и трансмиссионное масло, и рассчитано на работу под высоким давлением при смешивании шестерен. Трансмиссионное масло разбрызгивается по корпусу, смазке шестерен, подшипников и узлов сцепления. Масло дифференциала предназначено для охлаждения и смазки дифференциала. Без масла дифференциал перегрелся бы из-за контакта металла с металлом и выгорел бы.

Из-за нормального износа масло дифференциала может содержать мелкие металлические частицы. Часто пробки дифференциального заполнения и слива жидкости снабжены магнитом для притяжения и удержания этих частиц и предотвращения их циркуляции через жизненно важные компоненты.Эти магниты не предназначены для компенсации небрежного обращения или неправильного обращения, и их не следует рассматривать как замену регулярного технического обслуживания. Существенное присутствие металлических частиц на магните может свидетельствовать о неисправности дифференциала.

Важно регулярно проверять дифференциал (-ы) на наличие повреждений, утечек или других проблем, а также проверять уровень и состояние жидкости дифференциала. Дифференциальная жидкость может протекать через уплотнения полуоси, уплотнение шестерни, прокладку крышки, неисправность вентиляции, заглушки или любую прокладку или уплотнение коробки передач или раздаточной коробки, если дифференциал расположен внутри этих компонентов. Хороший способ определить, есть ли проблемы с дифференциалом, — это протестировать автомобиль с выключенным радио и внимательно слушать при поворотах и движении как на более медленных, так и на скоростных скоростях.

Не упускайте из виду дифференциалы в вашем автомобиле. Чтобы избежать дорогостоящего ремонта и поддерживать дифференциал в оптимальном рабочем состоянии, проверяйте дифференциал и жидкость дифференциала вашего автомобиля при каждом ремонте автомобиля. Следуйте рекомендациям производителя относительно типа жидкости и частоты ее замены.Если масло дифференциала загрязнено, имеет следы металлических частиц или имеет черный цвет, его пора заменить.

При покупке подержанного автомобиля необходимо убедиться, что дифференциал в хорошем состоянии и масло не сильно загрязнено, в противном случае транспортному средству вскоре может потребоваться дорогостоящий ремонт.

Что такое дифференциал, для чего он нужен и как устроен? — BKB cars.com.au

Дифференциал как автомобильный механизм скоро отметит свой двухсотлетний юбилей, но его конструкция, хотя и улучшалась за эти годы, сохранила свои ключевые особенности. Что такое дифференциал и какую роль он играет в машине?

Что такое дифференциал?

Дифференциал в автомобиле — это механизм, который обеспечивает передачу мощности и, следовательно, вращение от коробки передач к колесам, разделяя поток этой мощности на два, для каждого из колес одной оси, с возможностью изменения передаточного числа. передаваемой на них мощности и, следовательно, позволяя колесам вращаться с разной скоростью. Проще говоря, дифференциал делит 100% мощности, передаваемой коробкой передач, на два потока для каждого из колес на одной оси, и эти потоки могут перераспределяться в зависимости от условий движения от 50:50 до 100: 0.

Для чего нужен дифференциал?

Основное назначение дифференциала — позволить колесам одной оси вращаться с разной скоростью, сохраняя при этом непрерывный поток крутящего момента. Для автомобиля это в первую очередь важно в поворотах: в конце концов, при движении по дуге колеса с внешней стороны поворота проходят большее расстояние, чем колеса с внутренней стороны, и поэтому должны вращаться с более высокой скоростью, чтобы сохранять устойчивость. устойчивость автомобиля.

Если колеса на оси жестко соединены, внутреннее колесо будет проскальзывать в повороте.Для заднеприводного автомобиля это увеличивает риск заноса, а для переднеприводного автомобиля это радикально ухудшает управляемость и управляемость в повороте. Таким образом, обеспечение свободного и независимого вращения колес на одной оси с сохранением постоянной передачи на них крутящего момента от двигателя было одной из фундаментальных задач с момента создания автомобиля — и эта задача была успешно решена.

Как устроен дифференциал?

Дифференциал — частный случай планетарной передачи.Физически это обычно набор из четырех шестерен с пятой передачей, промежуточной шестерней главной передачи, соединенной с корпусом дифференциала, который действует как привод. Главная передача представляет собой набор из двух шестерен: ведомая получает вращение от коробки передач и передает его ведомой. Ведомая шестерня главной шестерни передает вращение через корпус на сателлитные шестерни, которые, в свою очередь, входят в зацепление с солнечными шестернями, жестко закрепленными на ведущих осях колес.

Когда автомобиль движется по прямой, сателлитные шестерни неподвижны, а скорость вращения главной шестерни равна скорости вращения солнечных шестерен: колеса вращаются с одинаковой скоростью. Однако в повороте сателлитные шестерни начинают вращаться, обеспечивая разницу в скоростях солнечных шестерен и, следовательно, колес снаружи и внутри поворота.

Какие недостатки дифференциала?

Основным недостатком дифференциала является одновременно и его главное преимущество — возможность передавать до 100% мощности на одно из колес.Исходя из этого, в условиях, когда одно колесо имеет недостаточное сцепление с дорогой, большая часть мощности будет передаваться на него. Таким образом, иногда даже с одним колесом на поверхности с достаточным сцеплением транспортное средство не может двигаться.

Для устранения этой проблемы были разработаны различные конструкции — дифференциалы с повышенным внутренним сопротивлением (так называемая самоблокировка) и дифференциалы с принудительной блокировкой, ручной или автоматический. В зависимости от конструкции и назначения они могут либо изменить перераспределение потока мощности в пользу колеса с хорошей тягой, либо полностью заблокировать дифференциал, заставляя колеса на оси вращаться с одинаковой скоростью.Мы рассмотрим различные типы этих дифференциалов в отдельных материалах.

Что такое дифференциал повышенного трения и как он работает?

Дифференциал повышенного трения (LSD) — это механическое устройство, прикрепленное к ведущему мосту автомобиля. Это предотвращает потерю тяги и оптимизирует распределение мощности при необходимости. Во время нормальной работы колеса могут вращаться с разной скоростью. Но когда одно колесо требует дополнительной мощности или тяги, оно может передавать крутящий момент на это колесо.

Как работает дифференциал повышенного трения?

Чтобы понять, как работает ЛСД, полезно сравнить его с другими дифференциальными типами. Открытый дифференциал позволяет колесам вращаться независимо друг от друга. Заблокированный дифференциал позволяет им вращаться с одинаковой скоростью. Дифференциал повышенного трения похож на брак двух.

В нормальных условиях движения LSD позволяет автомобилю работать как открытый дифференциал. Когда требуется большее сцепление с дорогой для одного колеса, оно больше похоже на заблокированный дифференциал.При добавлении давления к боковой стороне оси с меньшим сцеплением колеса становятся ближе к тому, чтобы заблокироваться вместе (хотя обычно не на 100%). Это означает, что они не смогут вращаться с совершенно другой скоростью. В свою очередь, это позволяет колесу с большим сцеплением передавать крутящий момент на землю.

Дифференциал повышенного трения изменяет баланс мощности двух ведущих колес, ограничивая пробуксовку колес. Во время движения это позволит проходить повороты без потери управляемости и дополнительного износа из-за проскальзывания шины.

Типы дифференциалов с ограниченным скольжением

Существует множество разновидностей дифференциалов повышенного трения. Но для простоты мы можем разделить их на четыре основных типа.

Дифференциал повышенного трения сцепления

Дифференциал сцепления (также называемый механическим дифференциалом сцепления или дифференциалом сцепления) является наиболее распространенным типом LSD. Они используют диски сцепления для передачи крутящего момента по мере необходимости, обеспечивая блокировку оси при потере тяги.

В зависимости от того, как он действует, это может быть односторонний, двусторонний или полуторный ЛСД.Односторонние LSD работают только при ускорении. Двусторонние LSD также работают при замедлении. Полуторный LSD работает при ускорении и, в меньшей степени, при замедлении.

Дифференциал повышенного трения с вискомуфтой

Вязкостная муфта LSD (также называемая вязкой LSD или VLSD) использует трансмиссионную жидкость для достижения тех же эффектов, что и LSD на основе сцепления. Однако они имеют тенденцию быть более плавными, чем другие LSD на низких скоростях. Они также проще по конструкции и, как правило, более эффективны в целом.Обратной стороной является то, что трансмиссионная жидкость нагревается при длительном использовании, что снижает ее эффективность.

Редукторы и дифференциалы Torsen

В дифференциалах с зубчатой передачей вместо муфт или жидкости используются червячные и прямозубые шестерни для распределения крутящего момента на колеса. Тип Torsen — самый распространенный и известный редукторный дифференциал. Они не требуют такого ухода, как LSD с муфтой сцепления. Они также предлагают лучшую эффективность. Однако они обычно более шумные и имеют больше вибраций.

Электронный дифференциал повышенного трения

Электронные LSD (или дифференциалы с вектором крутящего момента) являются самыми дорогими и сложными. Преимущества в том, что он может быть проактивным, а не реактивным. Они запрограммированы делать именно то, что им нужно в данный момент.

Это означает, что они могут передавать мощность внешнему колесу при выходе из поворота, то есть колесу с меньшим сцеплением с дорогой. Это помогает улучшить прохождение поворотов и уменьшить недостаточную поворачиваемость. Электронные LSD, пожалуй, наиболее часто встречаются в автомобилях Lexus.

Дифференциал повышенного трения и открытый дифференциал

Открытый дифференциал является самым дешевым вариантом для ведущего моста. Это также самый распространенный вариант для обычных автомобилей, которые никогда не видят трассу или серьезные бездорожье. Колеса могут вращаться с разной скоростью, а это значит, что они не проскальзывают на поворотах. Еще одним преимуществом является меньшая общая потеря мощности.

Открытый дифференциал не имеет возможности передавать мощность при потере тяги

Однако есть и недостатки.Несмотря на «открытое» в названии, распределение крутящего момента между двумя колесами на самом деле зафиксировано на уровне 50/50. Обычно это нормально для нормальной езды по дорогам с твердым покрытием. Однако для бездорожья это ужасно.

В качестве наиболее яркого примера представьте ситуацию, когда одно из ведущих колес отрывается от земли. Только колесо, стоящее на земле, снижает крутящий момент, и оно все еще застревает на уровне 50% от потенциальной мощности. Другое колесо, находящееся в воздухе, полностью теряет свою 50% -ную долю крутящего момента.С учетом трения сила, достигающая «земли», следует по пути наименьшего сопротивления: к колесу без тяги. Это означает, что вы не приближаетесь к максимальной мощности.

Дифференциал повышенного трения помогает решить некоторые из этих проблем.

Преимущества и недостатки дифференциала повышенного трения

Дифференциал повышенного трения имеет много преимуществ по сравнению с открытым дифференциалом, но имеет лишь несколько недостатков.

Дифференциальные преимущества ограниченного трения

Дифференциалы повышенного трения позволяют водителям сбрасывать максимальную мощность без потери тяги. Это означает, что автомобиль может быстрее поворачивать без неприятного ощущения потери сцепления шин с дорогой. Это также означает меньший износ шин из-за потери тяги.

Дифференциал повышенного трения эффективно передает крутящий момент на колесо с большим тяговым усилием.

В заднеприводном автомобиле LSD может предотвратить избыточную поворачиваемость, уменьшая потерю сцепления с дорогой во время крутых поворотов.

Для автомобилей с передним приводом LSD отлично подходят для уменьшения крутящего момента при повороте. При таком большом весе над колесами в автомобиле с передним приводом они могут иметь тенденцию к рывкам при ускорении.LSD уменьшает это, не давая водителю почувствовать забавную, но тревожную дрожь от рулевого колеса.

Недостатки дифференциала повышенного трения

Основным недостатком дифференциала повышенного трения является то, что он увеличивает стоимость. Они дороги в разработке и производстве, и эта стоимость перекладывается на потребителя.

Еще один недостаток заключается в том, что LSD не всегда идеальны для передвижения в снежных условиях. Это звучит нелогично, но иногда пробуксовка колес помогает выбраться из слякотного снега.Отключение трекшн-контроля может помочь в этом.

Наконец, дифференциал повышенного трения со временем потребует технического обслуживания, например замены масла. Системы на основе сцепления в конечном итоге потребуют замены сцеплений. Хотя это не так сложно и не требует много времени, как замена сцепления трансмиссии, в долгосрочной перспективе это все же следует учитывать.

Дифференциал повышенного трения

и Torsen

Дифференциал Torsen, являющийся разновидностью винтового дифференциала, не использует сцепления, как традиционный LSD.Вместо этого он использует шестерни, которые могут мгновенно реагировать на изменение тяги. Еще одно преимущество заключается в том, что шестерни не требуют обслуживания, как пакеты сцепления.

В дифференциале Torsen вместо сцепления используются шестерни.

Водители, которые будут следить за своими автомобилями, предпочитают дифференциалы Torsen. Вот почему Ford включает его в свои Performance Packages для Mustang.

Для водителей, которые могут пересечь свои автомобили, подойдет традиционный LSD на основе сцепления.Он будет казаться более плавным и менее шумным, чем Torsen, особенно во время крутых поворотов на парковке. Кроме того, вы сэкономите деньги с самого начала.

Какие автомобили имеют дифференциал повышенного трения?

Дифференциалы повышенного трения не распространены на автомобильном рынке в целом. Обычно они используются только на транспортных средствах с высокими характеристиками, и даже в этом случае не все имеют LSD. Фактически, даже в суперкаре McLaren P1 нет LSD.

Дифференциалы повышенного трения обычно встречаются на мощных автомобилях BMW, Audi, Lexus, Dodge, Cadillac и многих других.Они также используются во внедорожниках для некоторых джипов. У относительно недорогих мощных автомобилей, таких как Subaru BR-Z и Ford Mustang, также есть LSD.

У других автомобилей, у которых нет дифференциала повышенного трения, часто есть программные альтернативы. Многие современные системы используют тормоза автомобиля, чтобы имитировать действие LSD, например, управление вектором крутящего момента Ford. Большинство водителей никогда не смогут определить, есть ли в их машине LSD или нет.

Об авторе

C.J. — владелец Focus ST и любитель автомобильной промышленности. Он использует свой личный опыт и страсть к отрасли, чтобы создавать интересные и полезные темы для коллег-энтузиастов. Читать полную биографию →

Источники: Определения различий: Разъяснение каждого типа автомобильного дифференциала, автомобиль и водитель | Объяснение дифференциала ограниченного трения, объяснение технических характеристик | Плюсы и минусы дифференциала с ограниченным скольжением | Как работает автомобильный дифференциал ?, CarFax | Типы дифференциалов и принцип их работы, Mat Foundry Group LTD

Изображения используются согласно лицензии Creative Commons.
