Самые расхожие заблуждения о полном приводе — журнал За рулем

Оказывается, многие владельцы внедорожников понятия не имеют, что такое крутящий момент и в какой пропорции он делится между колесами. А еще не знают, как на самом деле устроен дифференциал. ЗР помогает разобраться во всех нюансах полноприводной трансмиссии.

«Господь Бог вычисляет дифференциалы эмпирически».
Альберт Эйнштейн

Материалы по теме

Обилие комментариев к материалам о распределении моментов в трансмиссиях автомобилей, особенно полноприводных, и радует, и огорчает. Народ интересуется техникой — это хорошо. А вот постоянно ощущать влияние безграмотных блогерских стереотипов на массовое сознание — это обидно. Впрочем, подобное явление подметил еще изобретатель теории эволюции, причем задолго до интернетов. Мол, «уверенность чаще порождается невежеством, нежели знанием».

Что ж, попробуем пробежаться еще разок по основным болевым точкам в массовом сознании.

Во всех ситуациях условно считаем, что трение и прочие потери отсутствуют как класс. Нагрузки на колеса — одинаковые. Продольная и поперечная развесовки — равномерные. Условия сцепления шин с покрытием — одинаковые, если иное не оговорено. Все дифференциалы — симметричного типа. Момент, передаваемый двигателем на конкретный дифференциал, условно принимаем за 100 %. И прошу прощения у всех читателей, которые хорошо в этом разбираются безо всяких повторений.

Итак, вспоминаем основные заблуждения.

Крутящий момент на вывешенном колесе не может равняться нулю: за чей же счет оно вращается-то?

Материалы по теме

Если не разобраться в этом, то дальше можно не читать. Главная мысль проста: момента без сопротивления не бывает! Поэтому момент на валу двигателя, молотящего вхолостую, равен нулю: он не совершает никакой полезной работы. Точно так же на колесе, зависшем в воздухе, никакого момента нет. Конечно, можно порассуждать насчет сил трения и прочих негативных факторов, которые приходится преодолевать, но мы сразу уточнили, что подобные потери не принимаем во внимание.

Межколесные дифференциалы задают колесам равные угловые скорости.

Ничего подобного: дифференциал (от лат. differentia — разность, различие) — это механизм, обеспечивающий вращение ведущих колес именно с разными скоростями (например, в повороте). Простенькие игрушечные автомобильчики зачастую плохо ездят по кругу именно потому, что в них нет дифференциалов, а потому колеса, проходящие разный путь, вынуждены проскальзывать или пробуксовывать. Дифференциал выравнивает не угловые скорости, а моменты. Если он делит крутящий момент поровну, его называют симметричным.

Если у Нивы (будь то Chevrolet Niva или Лада 4х4) одно колесо повисает в воздухе, то за счет остальных трех она спокойно поедет дальше, поскольку момент постоянно поступает на все четыре колеса. В данной ситуации на каждое из трех оставшихся колес придется при этом по 33,3% момента.

Выражение «момент поступает» не вполне корректное: напоминаем, что без сопротивления никакого момента на колесе быть не может. А Нива в данном случае не стронется с места, поскольку нулевой момент на зависшем колесе тут же отразится на всех остальных: межколесные и межосевой дифференциалы изначально делят его поровну — по 25% каждому. Чтобы ехать дальше, надо заблокировать межосевой дифференциал. В этом случае на оси с зависшим колесом момент останется нулевым, зато на другой оси на каждое колесо придется половина от усилий мотора.

Самый надежный тип привода…

Самый надежный тип привода…

После блокировки дифференциала момент распределяется пополам.

Не после, а до блокировки! После блокировки распределение моментов определяется только реальной дорожной ситуацией. Скажем, после блокировки межколесного дифференциала моменты на колесах этой оси распределяются пропорционально нагрузке и силам сцепления, но никак не поровну.

Пока межосевой дифференциал не заблокирован, крутящий момент распределяется между осями поровну (если, конечно, дифференциал симметричный).

Как только заблокировали, демократия заканчивается: теперь распределение момента по осям пойдет пропорционально реальной нагрузке.

Пока межосевой дифференциал не заблокирован, крутящий момент распределяется между осями поровну (если, конечно, дифференциал симметричный). Как только заблокировали, демократия заканчивается: теперь распределение момента по осям пойдет пропорционально реальной нагрузке.

Если ось с заблокированным дифференциалом — аналог железнодорожной колесной пары, то и момент на обоих колесах всегда одинаковый! Ведь этот механизм уже представляет собой единое целое, а потому не может быть так, чтобы слева момент был, а справа куда-то пропал… В каком месте вала момент, передаваемый для нагруженного колеса, превращается в ноль для незагруженного? Этого же теоретически не может быть.

Материалы по теме

В том-то и дело, что может! Представьте себе, для упрощения, вместо заднего моста с заблокированным дифференциалом что-нибудь попроще — допустим, черенок от лопаты. Вообразите, что вы держите его посередке и при этом пытаетесь вращать вдоль продольной оси, то есть прикладываете момент. Пусть один конец черенка буравит асфальт, а второй находится в воздухе. Согласитесь, что конец черенка, который грызет асфальт, будет изнашиваться у вас на глазах, поскольку там есть сопротивление. А тот конец, что висит в воздухе, переживет всех: нет сопротивления — нет момента. Он останется свеженьким и чистеньким, хотя и вращается с той же скоростью, что и весь черенок. Точно так же себя ведет и ось с заблокированным межколесным дифференциалом.

AWD в сравнении с 4WD выдает меньший крутящий момент.

Тут даже спорить, в общем-то, не с чем. Чем определяется момент, мы повторяем в каждом втором абзаце. Можно лишь еще раз отметить, что обозначения такого рода в целом являются маркетинговыми, условными. По большей части в реальной жизни AWD — это «моноприводники», у которых есть возможность подключать вторую ведущую ось. А 4WD — это машины с постоянно подключенными осями с заданным изначально распределением момента между осями (например — 50 на 50, у которых есть возможность блокировать межосевой дифференциал). Кто из них что куда «выдает», в каждом случае нужно разбираться индивидуально, а не кивать на аббревиатуру.

Всем удачи на любых дорогах!

Устройство и работа межосевого дифференциала автомобиля КамАЗ-5320

Рис. 4.24. Межосевой дифференциал автомобиля КамАЗ-5320:
1 —фланец кардана; 2 — крышка подшипника; — картер межосевого дифференциала; 4 — распорное кольцо; 5 — корпус дифференциала; 6 — сателлит; 7 — опорная шайба сателлита; 8 — включатель; 9 — винт крепления вилки; 10 — пробка заливного отверстия; 11 — ползун; 12 — возвратная пружина; 13 – нажимная пружина; 14 — стакан ползуна; 16 — диафрагма; 16 — шланг; 17 — крышка стакана; 18 — крышка корпуса; 19 — корпус механизма блокировки; 20 — вилка; 21 — зубчатая муфта шестерни привода среднего моста; 22 — муфта блокировки межосевого дифференциала; 23 — подпорка сливного отгерстня; 24 — шестерня привода среднего моста; 25, 28 — опорные шайбы; 26 — крестоЕина; 27 — шестерня привода заднего моста; 29 — шариковый подшипник

Шестерня привода заднего моста установлена в расточке корпуса дифференциала, под ее торец поставлена опорная шайба, в корпусе имеется сверление для подвода масла к опорной шайбе и ступице шестерни.

Шлицами, выполненными по внутренней поверхности ступицы, шестерня соединяется со шлицованным концом проходного вала привода заднего моста. Шестерня привода среднего моста при помощи шлицев, выполненных на внутренней поверхности ступицы, соединяется с удлиненной ступицей ведущей конической шестерни главной передачи среднего моста. На конце ступицы шестерни на шлицах установлена зубчатая муфта, по наружной части которой может перемещаться муфта блокировки межосевого дифференциала. Эта муфта вилкой соединяется с ползуном, связанным с диафрагменным механизмом управления блокировкой. Корпус механизма блокировки укреплен на картере межосевого дифференциала. Между корпусом и крышкой зажата резиновая диафрагма. Полость за диафрагмой (со стороны крышки) связана шлангом с краном включения блокировки дифференциала; В полости под диафрагмой размещается ползун, соединенный со стаканом, внутри которого установлена нажимная пружина, а снаружи — возвратная пружина.

Рычаг крана переключения блокировки межосевого дифференциала размещен на щитке приборов в кабине автомобиля. На щитке приборов имеется также контрольная лампа блокировки межосевого дифференциала.

В положении, показанном на рис. 4.24, межосевой дифференциал разблокирован. Для блокировки дифференциала рычаг крапа включения, расположенный на щитке приборов, водитель перевод:;т в правое положение. При этом сжатый воздух от крана управления по системе трубопроводов и шлангу поступает в полость между крышкой корпуса и диафрагмой, которая прогибается, перемещает стакан и ползун вперед, преодолевая сопротивление возвратной пружины. С началом движения ползуна замыкаются контакты включателя и на щитке приборов загорается контрольная лампа. Вместе с ползуном перемещается и укрепленная на нем вилка, которая вводит муфту в зацепление с зубчатым венцом на корпусе дифференциала. При крайнем левом положении муфты шестерня привода среднего моста и корпус дифференциала оказываются жестко соединенными, т. е. дифференциал становится заблокированным и шестерни привода мостов принудительно вращаются с одинаковой частотой.

Для разблокировки межосевого дифференциала рычаг крана управления на щитке приборов надо перевести в левое положение. При этом полость за диафрагмой механизма блокировки дифференциала через кран управления и трубопроводы будет связана с атмосферой. Под действием возвратной пружины диафрагма и ползун с вилкой перемещаются вправо (назад), смещая одновременно муфту блокировки так, что она разъединяется с зубчатым венцом корпуса дифференциала.

Межосевой дифференциал

Что такое межосевой дифференциал?

Как правило, секрет выносливости внедорожников заключается в их особой конструкции, в основе которой задействована рама повышенной жесткости, мощном двигателе, а также присутствии системы полного привода и раздаточной коробки, осуществляющей распределение крутящего момента на автомобильные оси, и, в случае необходимости, увеличивающей его до нужного значения. В свою очередь, «раздатка» нового поколения состоит из таких элементов, как межосевой дифференциал, передача цепного типа, служащая для передачи крутящего момента двигателя на переднюю ось авто, и понижающая передача.

При этом именно присутствие межосевого дифференциала можно назвать главной отличительной особенностью строения раздаточной коробки, являющейся неотъемлемой частью полноприводной системы. Данный элемент необходим для обеспечения возможности вращения ведущих осей автомобиля с разными скоростями. А, для полной реализации возможностей системы, в ней существует такая функция, как блокировка межосевого дифференциала, представляющая собой самый эффективный способ улучшения проходимости автомобиля.

Реализация данной функции может осуществляться автоматически и вручную. Во втором случае блокировка производится самим водителем. Происходит это при помощи специального устройства – привода, который может быть механическим, гидравлическим, электрическим или пневматическим. Данный тип блокировки носит название принудительного.

Принудительная блокировка межосевого дифференциала подразумевает фактически полное прекращение выполнения своих функций и трансформирмацию в обычную муфту, осуществляющую жесткую сцепку полуосей или карданов авто и передающую им одинаковую величину крутящего момента с одинаковой угловой скоростью. Применяется для преодоления машиной труднопроходимых участков, а при их прохождении обязательно выключается.

Автоматическая блокировка, иначе именуемая блокировкой дифференциалов с частичным проскальзыванием, производится при помощи таких конструкций, как:

  • Вискомуфта,
  • Дифференциал Torsen,
  • Фрикционная муфта.

Вискомуфта, ее строение и механизм действия

Крепление вискомуфты производится одним приводом к чашке дифференциала, в то время как второй его конец прикрепляется к полуоси авто. Когда автомобиль находится в обычном режиме движения, чашка и полуось вращаются с одинаковыми угловыми скоростями. Данные показатели могут лишь незначительно отличаться между собой при прохождении поворотов. То есть и сами рабочие плоскости вискомуфты в это время имеют минимальный процент расхождения, и сама она находится в раскрытом виде. Если же на какую-либо из осей автомобиля передается большее значение крутящего момента, в результате чего скорость ее вращения значительно превышает аналогичный показатель других осей, в вискомуфте возникает трение, из-за чего происходит ее блокировка.

Получается, что, чем больше отличаются друг от друга угловые скорости вращения осей авто, тем больше трения возникает в вискомуфте и тем сильнее становится степень ее блокировки. В свою очередь, после их выравнивания, трение постепенно снижается, что приводит к плавному размыканию вискомуфты и отключению блокировки.

Данный межосевой блокируемый дифференциал наиболее хорошо показывает себя при использовании автомобиля на покрытии низкого качества, однако в условиях настоящего бездорожья он показывает себя не самым лучшим способом. Дело в том, что вискомуфта просто не в состоянии справиться с быстрыми и частыми сменами состояния сцепления мостов авто с грунтом, из-за чего она перегревается и выходит из строя.

Особенности устройства дифференциала Torsen и его типы

В свою очередь, самоблокирующийся дифференциал Torsen представляет собой одну из самых высокотехнологичных и эффективных форм блокировки. Он отличается лучшей реакцией и способностью в минимально короткое время «откликаться» на изменения величины крутящего момента, отвечая на это изменением степени блокировки. Именно внедорожники с межосевым дифференциалом данного типа блокировки являются наиболее надежными. В основе его действия используются свойства гипоидной или косозубой пары зацеплений, которые, при необходимости, могут «расклиниваться». Конструкция данного типа имеет три разновидности:

Тип 1

В качестве гипоидных пар здесь задействованы шестерни и сателлиты ведущих полуосей. Сателлиты противоположных полуосей, расположенные по отношению к ним в перпендикулярном положении, связываются между собой зацеплениями прямозубого типа.

При обычном режиме движения, когда крутящие моменты распределяются на оси авто в одинаковой степени, эти пары находятся в стационарном положении либо двигаются с небольшой интенсивностью, обеспечивая оптимальную разницу угловых скоростей осей при прохождении поворотов. В случаях, когда отмечается «пробуксовка» одной из осей, что выражается в падении на ней крутящего момента, пары «сателлит-полуось» начинают вращательные движения, что приводит к возникновению трения и частичной блокировке дифференциала. В свою очередь, в этот же момент происходит распределение крутящего момента в пользу менее интенсивно работающей полуоси.

Стоит отметить, что дифференциал Torsen  1го типа имеет самкю мощную конструкцию в классе, так как работает в самом широком диапазоне отношений крутящего момента — от 2.5/1 до 5.0/1.

Тип 2

В основе конструкции данного дифференциала, созданного английским конструктором Родом Квайфом, используются шестерни полуосей косозубого типа и винтовые шестерни сателлитов, расположенных параллельно полуосям. Если сравнивать их с предыдущим типом, можно заметить, что схема межосевого дифференциала данного типа отличается меньшим коэффициентом блокировки, компенсирующимся более высокой скоростью срабатывания и большей чувствительностью к изменениям передаваемого крутящего момента. Подобные механизмы используются на автомобилях отечественного производства, включая УАЗы.

Тип 3

Устройство межосевого дифференциала Torsen третьего типа от компании Zexel Torsen по своим конструктивным особенностям и принципу действия во многом схоже со вторым типом. Здесь также задействованы шестерни полуосей косозубого типа и винтовые шестерни сателлитов, оси которых находятся в параллельном положении по отношению к полуосям.

Благодаря планетарной структуре строения данной конструкции обеспечивается смещение номинального распределения крутящего момента в пользу той или другой оси авто. Главным же достоинством данного типа блокирующего устройства является его функциональность и компактность, что дает возможность для упрощения конструкции раздаточной коробки и уменьшения ее размеров.

Конструкционные отличия фрикционных муфт

В конструкцию фрикционной муфты входит барабан, который имеет непосредственную связь со ступицей авто, несколько фрикционных дисков трения (два и более), поршень, осуществляющий сжатие этих дисков и пружину, возвращающую поршень в исходное положение.

Между барабаном и ступицей существует жесткая связь. При этом внутри последней располагается кольцо, выполняющее функцию стопора, на котором находится тарельчатая пружина, опирающаяся на поршень. В свою очередь, ступица оборудуется специальными каналами, осуществляющими передвижение масла между поршнем и барабаном. В автомобилях легкового типа чаще всего используются дисковые фрикционные муфты, имеющие две поверхности трения, состоящие из одного диска и двух полумуфт, а многодисковую конструкцию чаще можно встретить на специализированном транспорте, в том числе, на тракторах.

Рассмотрим, как работает межосевой дифференциал с фрикционной муфтой: в момент нахождения автомобиля в обычном, плавном режиме движения, распределение угловых скоростей между осями авто происходит равномерно. Однако когда какая-либо из полуосей начинает вращаться быстрее, фрикционные диски начинают сближаться между собой, притормаживая ее при помощи возникающих сил трения.

Подобная система блокировки отличается хорошей эффективностью, однако на серийных легковых автомобилях ее можно увидеть достаточно редко. Данная тенденция объясняется сложностью конструкции и особой спецификой обслуживания фрикционных дифференциалов, а также небольшим ресурсом работоспособности, вызванным быстрым износом их составляющих.

Принцип работы межосевого дифференциала фрикционного типа применяется в муфте Haldex, выпуск которой, начиная с 1998 года, осуществляет шведская фирма с одноименным названием. В основе действия данного устройства производители использовали работу электрогидравлической связки элементов. Но, несмотря на прогрессивность и инновационный дух муфты Haldex, первые ее версии были скорее провальными, чем успешными, что вызвало необходимость проведения многочисленных доработок конструкции, причем последние разработки оказались, весьма удачными и востребованными.

На данный момент осуществляется выпуск 5-го поколения муфты Haldex, отличающейся улучшенными характеристиками, включающими:

  • возможность управления устройством вне зависимости от режима движения;
  • способность быстрого увеличения крутящего момента с использованием упреждающего управления;
  • возможность постоянной работы задней главной передачи;
  • совместимость с различными системами управления тормозами авто, включая ABS.

Заключение

Проанализировав данную информацию, можно понять, зачем нужен межосевой дифференциал. Говоря простым языком, его можно назвать распределителем вращательного момента на колеса авто, функционирующим по принципу аптечных весов: если на оба плеча механизма оказывается одинаковая нагрузка, то при «поднятии за хвост» они поднимаются одинаково, если же на одно из них оказывается большая нагрузка – второе плечо будет подниматься для сохранения равновесия.

Правильный полный привод: victorborisov — LiveJournal


Удивительно, но факт — очень многие автовладельцы совершенно не разбираются в типах полноприводных трансмиссий. А ситуацию усугубляют автомобильные журналисты, которые сами с трудом разбираются в типах приводов и том, как они работают.

Самое серьезное заблуждение заключается в том, что многие до сих пор считают, что правильный полный привод должен быть обязательно постоянным, и категорически отвергают системы автоматически подключаемого полного привода. При этом автоматически подключаемый полный привод бывает двух типов, разделяемый по характеру работы: реактивные системы (включающиеся по факту пробуксовки ведущей оси) и превентивные (в которых передача момента на обе оси активируется по сигналу от педали газа).

Я расскажу про основные варианты полноприводных трансмиссий и покажу, что за электронно-управляемыми полноприводными трансмиссиями будущее.


Все примерно представляют как устроена трансмиссия автомобиля. Она предназначена для передачи крутящего момента от коленчатого вала двигателя на ведущие колёса. В трансмиссию входит сцепление, коробка передач, главная передача, дифференциал и приводные валы (кардан и полуоси). Важнейшим устройством в трансмиссии является дифференциал. Он распределяет подводимый к нему крутящий момент между приводными валами (полуосями) ведущих колёс и позволяет им вращаться с разной скоростью.

Для чего это нужно? При движении, в частности при поворотах, каждое колесо автомобиля движется по индивидуальной траектории. Следовательно все колёса автомобиля в поворотах вращаются с разной скоростью и проходят разные расстояния. Отсутствие дифференциала и жёсткая связь между колёсами одной оси приведёт к повышенной нагрузке на трансмиссию, неспособности автомобиля поворачивать, не говоря о таких мелочах, как износ шин.

Следовательно, для эксплуатации на дорогах с твёрдым покрытием любой автомобиль должен быть оснащен одним или несколькими дифференциалами. Для автомобиля с приводом на одну ось устанавливается один межколёсный дифференциал. А в случае полноприводного автомобиля необходимо уже три дифференциала. По одному на каждой оси, и одного центрального, межосевого дифференциала.

Чтобы подробнее понять принцип работы дифференциала, крайне рекомендую к просмотру документальное короткометражное кино Around the Corner снятое в 1937 году. За 70 лет в мире не смогли сделать более простое и понятное видео про работу дифференциала. Даже не обязательно знать английский язык.

Главный недостаток, а скорее особенность, работы свободного дифференциала известна всем — если на одном из ведущих колёс автомобиля будет отсутствовать сцепление (например, на льду или вывешенное на подьемнике), то автомобиль даже не сдвинется с места. Это колесо будет свободно вращаться с удвоенной скоростью, в то время как другое останется неподвижным. Таким образом, любой моноприводный автомобиль можно обездвижить если одно колёс ведущей оси потеряет сцепление с дорогой.

Если же взять полноприводный автомобиль с тремя обычными (свободными) дифференциалами, то его потенциальная способность передвигаться в пространстве может быть ограничена даже если ЛЮБОЕ из четырёх колёс потеряет сцепление с дорогой. То есть, если полноприводный автомобиль с тремя свободными дифференциалами поставить всего одним колесом на ролики/лёд/вывесить в воздухе — он не сможет сдвинуться с места.

Как сделать так, чтобы автомобиль смог передвигаться в этом случае? Очень просто — необходимо заблокировать один или несколько дифференциалов. Но мы помним, что жёсткая блокировка дифференциала (а по сути такой режим приравнивается к его отсутствию) неприменима к эксплуатации автомобиля на дорогах с твёрдым покрытием ввиду повышенных нагрузок на трансмиссию и неспособности поворачивать.

Поэтому при эксплуатации на дорогах с твёрдым покрытием необходима изменяемая степень блокировки дифференциала (речь сейчас в одновном про межосевой дифференциал) в зависимости от условий движения. А вот на бездорожье можно передвигаться хоть с полностью заблокированными всеми тремя дифференциалами.

Итак, в мире существует три основных типа решения полного привода:

Классическая полноприводная трансмиссия (в терминологии автопроизводителей обозначается как full-time) имеет три полноценных дифференциала, поэтому такой автомобиль в любых режимах движения имеет привод на все 4 колеса. Но как я уже писал выше, если хоть одно из колёс потеряет сцепление с дорогой — автомобиль потеряет способность передвигаться. Следовательно такому автомобилю обязательно нужна блокировка дифференциала (полная или частичная). Самое популярное решение, практикуемое на классических внедорожниках — механическая жесткая блокировка межосевого дифференциала с распределением момента по осям в пропорции 50:50. Это позволяет существенно повысить проходимость автомобиля, но с жестко заблокированным межосевым дифференциалом нельзя ездить по дорогам с твёрдым покрытием. Опционально внедорожные автомобили могут иметь дополнительную блокировку заднего межколёсного дифференциала.


В трансмиссии Full-time присутствует три дифференциала A,B и С. А в part-time межосевой дифференциал A отсутствует и его заменяет механизм жесткого подключения второй оси вручную.

Одновременно с этим появилось отдельное направление механически подключаемого полного привода (Part-time). У такой схемы полностью отсутствует межосевой дифференциал, а на его месте находится механизм подключения второй оси. Такая трансмиссия обычно применяется на недорогих внедорожниках и пикапах. В результате, на дорогах с твёрдым покрытием такой автомобиль может эксплуатироваться только с приводом на одну ось (обычно заднюю). А для преодоления сложных участков на бездорожье водитель вручную включает полный привод путём жесткой блокировки передней и задней оси между собой. В результате момент передаётся на обе оси, но не стоит забывать о том, что на каждой из осей продолжает оставаться свободный дифференциал. Это значит, что при диагональном вывешивании колёс, автомобиль никуда не поедет. Решить эту проблему можно только с помощью блокировки одного из межколёсных дифференциалов (в первую очередь заднего), поэтому некоторые модели внедорожников имеют самоблокирующийся дифференциал на задней оси.

И самое универсальное и популярное в настоящее время решение — автоматически подключаемый полный привод (A-AWD — Automatic all-wheel drive, часто обозначаемый просто как AWD). Конструктивно такая трансмиссия очень похожа на подключаемый полный привод (part-time), у которой отсутствует межосевой дифференциал, а для подключения второй оси используется гидравлическая или электромагнитная муфта. Степень блокировки муфты обычно управляется электроникой и существует два механизма работы: превентивный и реактивный. О них чуть ниже в подробностях.


В трансмиссии межосевой дифференциал отсутствует, из коробки передач выходит два вала, один на переднюю ось (со своим дифференциалом), другой — на заднюю, к муфте.

Важно понимать, что для максимально эффективной полноприводной трансмиссии (независимо от того, full-time это или a-awd) требуется наличие переменной блокировки межосевого дифференциала (муфты) в зависимости от дорожных условий (про межколёсные дифференциалы отдельный разговор, не в рамках этой статьи). Для этого существует несколько способов. Самые популярные из них: вязкостная муфта, шестерёнчатый самоблокирующийся дифференциал, электронное управление блокировкой.


1. Вязкостная муфта (дифференциал с такой муфтой называется VLSD — Viscous Limited-slip differential) самый простой, но при этом малоэффективный способ блокировки. Это простейшее механическое устройство, которое передаёт вращающий момент посредством вязкой жидкости. В случае, когда скорость вращения входящего и выходящего вала муфты начинает различаться, вязкость жидкости внутри муфты начинает увеличиваться вплоть до полного затвердевания. Таким образом происходит блокировка муфты и распределение крутящего момента поровну между осями. Недостатком вязкостной муфты является слишком большая инерционность в работе, это не критично на дорогах с твёрдым покрытием, но практически исключает возможность её применения для эксплуатации на бездорожье. Также существенным недостатком является ограниченный срок службы, и как следствие к пробегу в 100 тысяч километров вязкостная муфта обычео перестаёт выполнять свои функции и межосевой дифференциал становится постоянно свободным.

Вязкостные муфты в настоящее время иногда применяют для блокировки заднего межколёсного дифференциала на внедорожниках, а также в качестве блокировки межосевого дифференциала на автомобилях Subaru с механической коробкой передач. Раньше были случаи применения вязкостной муфты для подключения второй оси в системах с автоматически подключаемым полным приводом (автомобили Toyota), но от них отказались ввиду крайне низкой эффективности.


2. К шестерёнчатым самоблокирующимся дифференциалам относится известный дифференциал Torsen. Его принцип основан на свойстве червячной или косозубой передачи «заклинивать» при определённом соотношении крутящих моментов на осях. Это дорогостоящий и технически сложный механический дифференциал. Применяется на очень большом количестве полноприводных автомобилей (практически все модели Audi с полным приводом) и не имеет ограничений по использованию на дорогах с твердым покрытием или на бездорожье. Из недостатков следует иметь ввиду, что при полном отсутствии сопротивления вращению на одной из осей — дифференциал остаётся в разблокированном состоянии и автомобиль не в состоянии сдвинуться с места. Именно поэтому автомобили с дифференциалом Torsen имеют серьезную «уязвимость» — при полном отсутствии сцепления на ОБОИХ колёсах одной оси автомобиль не в состоянии сдвинуться с места. Именно этот эффект можно увидеть в этом видео. Поэтому, на новых моделях Audi в настоящее время применяется дифференциал на коронных шестернях с дополнительным пакетом фрикционов.


3. К электронному управлению блокировкой относятся как простые способы притормаживания буксующих колёс с помощью штатной тормозной системы, так и сложные электронные устройства управляющие степенью блокировки дифференциала в зависимости от дорожной обстановки. Их преимущество заключается в том, что вязкостная муфта и самоблокирующийся дифференциал Torsen являются полностью механическими устройствами, без возможности вмешательства электроники в их работу. А именно электроника способна моментально определять на каком из колёс автомобиля требуется крутящий момент и в каком количестве. Для этих целей используется комплекс электронных датчиков — датчики вращения на каждом колесе, датчик положения руля и педали газа, а также акселерометр, фиксующий продольные и поперечные ускорения автомобиля.

При этом хочу заметить, что система имитации блокировки дифференциала на основе штатной тормозной системы зачастую оказывается не настолько эффективной, чем непосредственная блокировка дифференциала. Обычно имитация блокировки с помощью тормозной системы применяется вместо межколёсной блокировки и в настоящее время применяется даже на автомобилях с приводом на одну ось. Примером электронно-управляемой блокировки межосевого дифференциала может быть полноприводная трансмиссия VTD, применяемая на автомобилях Subaru с пятиступенчатой автоматической коробкой передач, или же система DCCD, применяемая на Subaru Impreza WRX STI, а также Mitsubishi Lancer Evolition с активным центральным дифференциалом ACD. Это самые совершенные полноприводные трансмиссии в мире!

Теперь перейдём к главному предмету обсуждения — трансмиссии с автоматически подключаемым полным приводом (a-awd). Технически наиболее простой и недорогой способ реализации полного привода. В том числе его преимущество заключается в возможности использования поперечной компоновки двигателя в моторном отсеке, но существуют варианты его применения и при продольном расположении двигателя (например, BMW xDrive). В такой трансмиссии одна из осей является ведущей и на неё в обычных условиях обычно приходится большая часть крутящего момента. Для автомобилей с поперечным расположением двигателя это передняя ось, с продольным — соответственно задняя.

Главный недостаток такого типа трансмиссии заключается в том, что колёса на подключаемой оси физически не могут вращаться быстрее, чем колёса «основной» оси. То есть для автомобилей, где муфта подключает заднюю ось пропорция распределения момента по осям колеблется в диапазоне от 0:100 (в пользу передней оси) до 50:50. В случае, когда «основная» ось задняя (например, система xDrive), часто номинальное соотношение момента по осям устанавливают с небольшим смещением в пользу задней оси, для улучшения поворачиваемости автомобиля (например, 40:60).

Всего существует два механизма работы автоматически подключаемого полного привода: реактивный и превентивный.

1. Реактивный алгоритм работы подразумевает блокировку муфты, отвечающей за передачу момента на вторую ось, по факту пробуксовки колёс на ведущей оси. Это усугублялось огромными задержками в подключении второй оси (в частности по этой причине не прижились вязкостные муфты в таком типе трансмиссии) и приводило к неоднозначному поведению автомобиля на дороге. Такая схема стала массово применятся на изначально переднеприводных автомобилях с поперечным расположением двигателя.

В поворотах работа реактивной муфты выглядит так: В нормальных условиях практически весь крутящий момент передаётся на переднюю ось, и автомобиль по сути является переднеприводным. Как только наступает разность вращения колёс на передней и задней оси (например, в случае сноса передней оси) межосевая муфта блокируется. Это приводит к внезапному появлению тяги на задней оси и недостаточная поворачиваемость сменяется избыточной. В результате подключения задней оси происходит стабилизация скоростей вращения передней и задней оси (муфта же заблокировалась) — муфта снова разблокируется и автомобиль сновится переднеприводным!

На бездорожье ситуация лучше не становится, по сути это обыкновенный переднеприводный автомобиль, на котором момент включения задней оси определяется пробуксовкой передних колёс. Именно по этой причине многие кроссоверы с таким типом привода на бездорожье совершенно не способны двигаться задним ходом. И на такой трансмиссии особенно хорошо ощущается момент подключения задней оси. При этом на дорогах с твёрдым покрытием автомобиль всегда остаётся переднеприводным.

В настоящее время такой алгоритм работы автоматически подключаемого полного привода используется редко, в частности это кроссоверы Hyundai/Kia (кроме новой системы DynaMax AWD), а также автомобили Honda (система Dual Pump 4WD). На практике такой полный привод совершенно бесполезен.

2. Муфта с превентивной блокировкой работает иначе. Её блокировка происходит не по факту пробуксовки колёс на «основной» оси, а заранее, в тот момент когда требуется тяга на всех колёсах (скорость вращения колёс вторична). То есть блокировка муфты происходит в тот момент, когда вы нажимаете на газ. Также учитываются такие вещи, как угол поворота руля (при сильно вывернутых колёсах степень блокировки муфты снижается, чтобы не нагружать трансмиссию).

Запомните, для подключения задней оси не требуется пробуксовка передней! Блокировка муфты автоматически подключаемого полного привода в первую очередь определяется положением педали газа. В обычных условиях на заднюю ось передаётся около 5-10% крутящего момента, но как только вы нажимаете на газ — муфта блокируется (вплоть до полной блокировки).

Серьезная ошибка, которую уже не первый год допускают автомобильные журналисты — нельзя путать алгоритмы работы автоматически подключаемого полного привода. Система автоматически подключаемого полного привода с превентивной блокировкой постоянно передаёт момент на все 4 колеса! Для неё не существует такого понятия, как «внезапное подключение задней оси».

К муфтам с превентивной блокировкой относятся Haldex 4 (моя отдельная статья по теме здесь) и 5 поколения, муфты Nissan/Renault, Subaru, система BMW xDrive, Mercedes-Benz 4Matic (для поперечно установленных двигателей) и многие другие. У каждой марки свои алгоритмы работы и особенности управления, это следует иметь ввиду при сравнительном анализе.


Так выглядит муфта подключения передней оси в системе BMW xDrive

Также следует особое внимание обращать на навыки управления автомобилем. Если водитель не знаком с принципами управления автомобилем на дороге и в частности с тем, как нужно проходить повороты (я писал об этом совсем недавно), то с очень большой вероятностью он не сможет поставить автомобиль с системой автоматически подключаемого привода боком, в то время как у него это элементарно получится сделать на полноприводном автомобиле с тремя дифференциалами (отсюда ошибочные заключения, что только Subaru может ехать боком). Ну и конечно не стоит забывать, что количество тяги на осях регулируется педалью газа и углом поворота руля (в том числе, как я уже писал выше — при сильно вывернутых колёсах муфта полностью не заблокируется).


Схема работы муфты Haldex 5 поколения, полностью управляемая электроникой (напомню, Haldex 1,2 и 3 поколений имел в конструкции дифференциальный насос, который приводился в действие разницей во вращении входящего и выходящего вала). Сравните с безумно сложной конструкцией муфты Haldex 1 поколения.

Кроме этого, практически всегда такие системы дополнены электронной имитацией блокировки межколёсных дифференциалов с помощью тормозной системы. Но следует иметь ввиду, что она тоже имеет свои особенности работы. В частности она работает только в определённом диапазоне оборотов. На низких оборотах она не включается, чтобы не «задушить» двигатель, а на высоких — чтобы не сжечь колодки. Поэтому нет смысла загонять тахометр в красную зону и надеяться на помощь электроники, когда автомобиль застрял. Про применении на бездорожье системы с гидравлической муфтой имеют более высокую стойкость к перегреву, чем фрикционные электромагнитные муфты. В частности, Land Rover Freelander 2/Range Rover Evoque может быть примером автомобиля с автоматически подключаемым полным приводом на основе муфты Haldex 4 поколения и очень впечатляющими способностями на бездорожье.

Что в итоге? Не нужно бояться систем автоматически подключаемого полного привода с превентивной блокировкой. Это универсальное решение как для дорожной эксплуатации, так и эпизодической эксплуатации на бездорожье средней сложности. Автомобиль с такой системой полного привода адекватно управляется на дороге, имеет нейтральную поворачиваемость и всегда остаётся полноприводным. И не верьте рассказам про «внезапное подключение задней оси».

Дополнение: Очень важный для понимания вопрос, это распределение крутящего момента по осям. Рекламные материалы автопроизводителей часто вводят в заблуждение и ещё больше запутывают в понимании принципов работы полноприводной трансмиссии. Первое, что необходимо запомнить — крутящий момент существует только на тех колёсах, у которых есть сцепление с поверхностью. Если колесо висит в воздухе, то несмотря на тот факт, что оно свободно вращается двигателем, крутящий момент на нём равен НУЛЮ. Во-вторых, не путайте проценты передаваемого крутящего момента на ось и пропорцию распределения крутящего момента по осям. Это важно для систем автоматически подключаемого полного привода, т.к. отсутствие центрального дифференциала лимитирует максимально возможное распределение момента по осям в соотношении 50/50 (то есть физически невозможно, чтобы соотношение было больше в сторону подключаемой оси), но при этом на каждую ось может передаваться до 100% крутящего момента. В том числе и подключаемую. Это обьясняется тем, что в случае, если на одной оси нет сцепления, то и момент на ней равен нулю. Следовательно все 100% момента будут на подключаемой муфтой оси, при этом соотношение распределения момента по осям всё равно будет 50/50.

Дифференциал.

Назначение и основные типы

Термин «блокировка дифференциала», или «самоблокирующейся дифференциал» (самоблок), слышали многие автомобилисты, а вот как этот процесс выглядит на практике, знают лишь некоторые. И если раньше такой «опцией» автопроизводители оборудовали преимущественно внедорожники, то сейчас ее можно встретить и на вполне городском автомобиле. Кроме того, зачастую владельцы машин не оборудованных самоблоками, поняв, какую пользу они приносят, устанавливают их самостоятельно.

Но прежде чем разбираться с тем, как работает самоблокирующийся дифференциал, нужно понять, как он функционирует без блокировки.

Что такое дифференциал

Дифференциал (дифф) по праву можно считать одним из главных элементов конструкции трансмиссии автомобиля. С его помощью происходит передача, изменение, а также распределение выдаваемого двигателем крутящего момента между парой потребителей: колесами, расположенными на одной оси машины или же между ее мостами. Причем сила потока распределяемой энергии при необходимости может быть различной, а значит, и скорость вращения колес — разной.

В трансмиссии автомобиля дифф может быть установлен: в картере КПП и в раздаточной коробке, в зависимости от устройства привода(ов).

Те диффы, которые установлены в мосту или КПП, называются межколесными, а который находится между осями машины, соответственно — межосевым.

Назначение дифференциала

Как известно, автомобиль во время движения совершает различные маневры: повороты, перестроения, обгоны и т. д. Кроме того, поверхность дороги может содержать неровности, а это значит, что колеса автомобиля, в зависимости от ситуации, в одно и то же время могут проходить различное расстояние. Поэтому, например, при повороте, если скорость вращения колес на оси будет одинаковой, то одно из них неминуемо станет пробуксовывать, что приведет к ускоренному износу покрышек. Но это не самое страшное. Гораздо хуже то, что у транспортного средства значительно снижается управляемость.

Вот для решения подобных проблем и придумали дифференциал — механизм, который будет перераспределять энергию, поступающую от двигателя, между осями автомобиля в соответствии с величиной сопротивления качению: чем оно меньше, тем больше будет скорость вращения колеса, и наоборот.

Механизм дифференциала

На сегодняшний день существует множество разновидностей диффов, и их устройство довольно сложное. Однако принцип работы в целом одинаков, поэтому будет проще для понимания рассмотреть самый простой тип — открытый дифференциал, который состоит из следующих элементов:

  1. Шестеренок, закрепленных на полуосях.
  2. Ведомой (коронной) шестерни, выполненной в виде усеченного конуса.
  3. Ведущей шестерни, закрепленной на конце ведущего вала, которая в совокупности с коронной образует главную передачу. Так как ведомая шестерня по размерам больше ведущей, то последней придется сделать несколько оборотов вокруг своей оси, прежде чем коронная выполнит только один. Следовательно, именно эти два элемента дифференциала снижают величину энергии (скорости), которая в итоге дойдет до колес.
  4. Сателлитов, которые образуют играющий ключевую роль в обеспечении необходимой разности в скорости вращения колес.
  5. Корпуса.

Как работает дифференциал

Во время прямолинейного движения автомобиля его полуоси, а значит, и колеса, вращаются с такой же скоростью, как и ведущий вал со своей косозубой шестерней. Но во время поворота воздействующая нагрузка на колеса становится различной (одно из них пытается крутиться быстрей), и за счет этой разницы освобождаются сателлиты. Теперь энергия двигателя проходит через них, а так как пара сателлитов — это две отдельные, независимые шестерни, то к полуосям передается разная по величине частота вращения. Таким образом, мощность, вырабатываемая двигателем, распределяется между колесами, но неравномерно, а в зависимости от действующей на них нагрузки: то, что двигается по внешнему радиусу, испытывает меньшее сопротивление качению, поэтому дифф передает на него больше энергии, раскручивая быстрее.

Разницы в том, как работает межосевой дифференциал и межколесный, нет: принцип действия аналогичен, только в первом случае распределенный крутящий момент направлен к осям автомобиля, а во втором — к его колесам, расположенным на одной оси.

Потребность в межосевом диффе особенно становится заметна во время движения машины по пересеченной местности, когда ее вес давит на ту ось, которая находится ниже другой, например, на подъеме или спуске.

Проблема дифференциала

Несмотря на то что дифференциал, безусловно, играет большую роль в конструкции автомобиля, его работа иногда создает проблемы для водителя. А именно: когда одно из колес оказывается на скользком участке дороги (грязи, льду или снегу), то другое, находящееся на более твердом грунте, начинает испытывать повышенную нагрузку, дифф старается это исправить, перенаправляет энергию двигателя на скользящее колесо. Таким образом, выходит, что оно получает максимальное вращение, в то время как другое, имеющее плотное сцепление с грунтом, попросту остается неподвижным.

Вот именно для решения подобных проблем была придумана блокировка (отключение) дифференциала.

Принцип блокировки и ее виды

Поняв принцип работы дифференциала, можно заключить, что если заблокировать его, то увеличится крутящий момент на том колесе или оси, которое имеет лучшее сцепление. Это можно сделать, если соединить его корпус с одной из двух полуосей или же остановить вращение сателлитов.

Блокировка может быть полной — когда части дифференциала соединяются жестко. Осуществляется, как правило, при помощи кулачковой муфты и управляется водителем через специальный привод из кабины автомобиля. Или же она может быть частичной, в этом случае на колеса передается только ограниченное усилие — так работает самоблокирующийся дифференциал, которому участие человека не требуется.

Как работает самоблокирующийся дифференциал

Самоблокирующийся дифференциал, по сути, представляет собой компромисс между полным блоком и свободным диффом и позволяет снизить пробуксовку колес машины в случае возникновения между ними разницы в коэффициенте сцепления с грунтом. Таким образом, значительно повышается проходимость, управляемость на бездорожье, а также динамика разгона автомобиля, причем независимо от качества дороги.

Самоблок исключает полную блокировку колес, что защищает полуоси от критических нагрузок, которые могут возникнуть на дифференциалах с принудительным выключением.

Блокировка с полуосей снимается автоматически, если при прямолинейном движении скорости вращения колес выравнивается.

Самые распространенные типы самоблоков

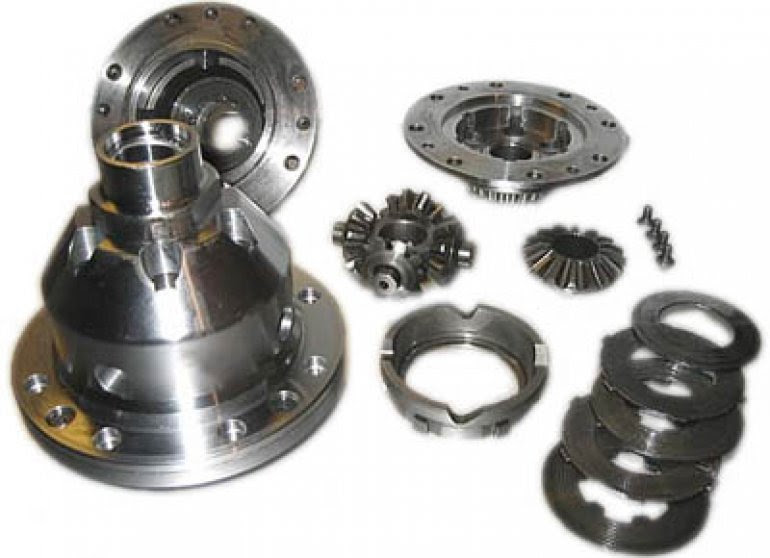

Дисковый самоблок — это набор фрикционных (трущихся) дисков, установленных между корпусом диффа и шестерней полуоси.

Понять, как работает дифференциал с таким блоком, несложно: пока машина едет по прямой, корпус диффа и обе полуоси крутятся вместе, как только в скоростях вращения появляется разница (колесо попало на скользкий участок), между дисками возникает трение, снижающее ее. То есть колесо, оставшееся на твердом грунте, продолжит вращаться, а не остановится, как в случае свободного дифференциала.

Вискомуфта, или иначе вязкостная муфта, так же как и предыдущий дифф, содержит два пакета дисков, только на этот раз перфорированных, установленных между собой с небольшим зазором. Одна часть дисков имеет сцепление с корпусом, другая — с валом привода.

Диски, помещены в емкость, заполненную кремнийорганической жидкостью, которая при равномерном их вращении остается в неизменном состоянии. Как только между пакетами появляется отличие в скорости, жидкость начинает быстро и сильно густеть. Между перфорированными поверхностями возникает сопротивление. Чересчур раскрутившийся пакет таким образом притормаживается, и скорость вращения выравнивается.

Зубчатый (винтовой, червячный) самоблок. Его работа базируется на способности червячной пары расклиниваться и тем самым блокировать полуоси при возникновении на них разницы в крутящих моментах.

Кулачковый самоблок. Чтобы понять, как работает дифференциал такого типа, достаточно представить открытый дифф, в котором вместо планетарного шестеренчатого механизма установлены зубчатые (кулачковые) пары. Кулачки проворачиваются (перескакивают), когда скорости вращения колес практически одинаковы, и жестко блокируются (заклиниваются), как только какое-то из них начинает пробуксовывать.

Разницы в том, как работает блокировка межосевого дифференциала и межколесного, нет — принцип действия одинаков, отличия только в конечных точках: в первом случае — два моста, во втором — два колеса, установленных на одной оси.

Отечественная «Нива» и ее дифференциалы

В линейке отечественных ВАЗов «Нива» занимает особенное место: в отличие от своих «родственников» по конвейеру, эта машина оборудована не выключаемым полным приводом.

В трансмиссии ВАЗовского внедорожника установлено три дифференциала: межколесные — в каждом мосту, и межосевой — в раздатке. Несмотря на такое количество, разбираться заново в том, как работают дифференциалы на «Ниве», не придется. Все точно так же, как описывалось выше. То есть, во время прямолинейного движения машины, при условии отсутствия пробуксовок на колесах, тяговое усилие между ними распределено равномерно и имеет одинаковую величину. Когда какое-то из колес начинает буксовать, то вся энергия от двигателя, пройдя через диффы, направляется к этому колесу.

Блокировка дифференциалов «Нивы»

Прежде чем говорить о том, как работает блокировка дифференциалов на «Ниве», следует отметить один момент, а именно уточнить назначение передней (маленькой) ручки раздаточной коробки.

Некоторые водители полагают, что с ее помощью у машины включается передний привод — это не так: и передний, и задний приводы у «Нивы» задействованы всегда, а этой ручкой осуществляется управление дифференциалом раздатки. То есть пока она установлена в положении «вперед», дифф работает в штатном режиме, а когда «назад» — отключается.

А теперь непосредственно о блокировке: при выключении дифференциала валы раздаточной коробки замыкаются между собой муфтой, тем самым принудительно выравнивая скорости их вращения, то есть суммарная скорость колес передней оси приравнивается к суммарной скорости задней. Распределение тяги происходит в сторону большего сопротивления. Допустим, буксует заднее колесо, если включить блокировку, тяговое усилие уйдет на переднюю ось, колеса которой вытянут машину, но если одновременно с задним забуксует и переднее колесо, то самостоятельно «Нива» уже не выберется.

Чтобы такого не случалось, автолюбители в мосты устанавливают самоблоки, которые помогут вытянуть застрявшую машину. На сегодняшний день самым популярным среди владельцев «Нивы» является дифференциал Нестерова.

Самоблок Нестерова

Именно в том, как работает дифференциал Нестерова, и заключен секрет его популярности.

Конструкция дифа позволяет не только оптимально регулировать колес машины при совершении маневров, но и в случае пробуксовок или вывешивании колеса устройство отдает ему минимальное количество энергии от двигателя. Причем реакция самоблока на изменение дорожной ситуации практически мгновенная. Кроме того, дифференциал Нестерова значительно улучшает управляемость машины даже на скользких поворотах, повышает курсовую устойчивость, повышает динамику разгона (особенно в зимний период), снижает расход горючего. А монтаж устройства не требует никаких изменений в конструкции трансмиссии и устанавливается точно так же, как классический дифф.

Дифференциал нашел применение не только в автомобильной технике, он оказался весьма полезен и на мотоблоках, значительно облегчив жизнь его владельцам.

Дифференциал для мотоблока

Мотоблок — агрегат довольно тяжелый, и, чтобы его просто повернуть, требуется немало усилий, а при нерегулируемой угловой скорости вращения колес это становится еще сложнее. Поэтому владельцы этих машин, если диффы не предусматривались изначально конструкцией, приобретают и устанавливают их самостоятельно.

Как работает дифференциал мотоблока? По сути, он лишь обеспечивает легкий разворот машины, останавливая одно из колес.

Другая его функция никак не связанная с перераспределением мощности — это увеличение базы колес. Конструкция дифференциала предусматривает его использование как удлинителя осей, что делает мотоблок более маневренным и устойчивым к опрокидываниям, особенно на поворотах.

Словом, дифференциал — вещь весьма полезная и незаменимая, а его блокировка в разы повышает проходимость автомобиля.

Дифференциал – это устройство, которое управляет распределением вращательного момента от входного вала к выходным, при этом скорость каждого отдельного элемента может отличаться. Механизм широко применяется в автомобильной индустрии.

Дифференциалы различаются согласно месту установки, предназначению и особенностям конструкции:

  1. В автомобилях с приводом на одну ось используется лишь один дифференциал, называемый межколесным. Его необходимость вызвана тем, что внешние и внутренние колеса проходят разное расстояние при повороте транспорта.
  2. Автомобили с приводами 6×6 или 8×8 содержат в конструкции дополнительный межтележечный дифференциал.
  3. В полноприводных же моделях устанавливается целых три дифференциала: два межколесных и один межосевой.

О том, как работает межосевой дифференциал, и какие межосевые дифференциалы вообще могут быть мы поговорим более подробно далее.

Предназначение межосевого дифференциала

Межосевой дифференциал предназначен для распределения крутящего момента между ведущими осями автомобиля и дает им возможность вращаться с разными угловыми скоростями. Такая потребность вызвана простым условием движения транспорта по неровным поверхностям, когда собственная масса конструкции давит на ось, находящуюся в более низком положении. Так, при езде под горку значительная часть момента подается на задние колеса. И, наоборот, в случае спуска.

Устройство межосевого дифференциала устанавливается, как правило, в раздаточной коробке автомобиля. Межосевой дифференциал может быть симметричным и несимметричным. Первый распределяет крутящий момент между осями поровну, а второй – в определенном соотношении.

Кроме того, существует межосевой дифференциал без механизма блокировки, который позволяет осям вращаться с различной скоростью, а также дифференциал самоблокируемый либо с механизмом ручной блокировки, который принудительно распределяет вращающий момент между приводными полуосями в зависимости от дорожных условий. При этом принудительная блокировка межосевого дифференциала подразумевает полное или частичное выключение дифференциала, обеспечивающее жесткое соединение передней и задней полуосей между собой.

Чаще всего для полной реализации полноприводных возможностей автомобиля применяется самоблокируемый дифференциал, который может иметь три вида конструкций и разные принципы работы соответственно.

Конструкции и принцип работы самоблокирующегося межосевого дифференциала

Итак, существует три вида самоблокирующегося межосевого дифференциала:

  • вязкостная муфта;
  • блокировка типа Torsen;
  • фрикционная муфта.

Межосевой дифференциал с вискомуфтой

Схема межосевого дифференциала с вискомуфтой представляет собой планетарную симметричную схему на конических шестернях. Данная конструкция предполагает наличие управляющего элемента вязкостной муфты, которая состоит из следующих элементов:

  1. корпус;
  2. вал корпуса;
  3. ведущий вал;
  4. ведомый вал;
  5. диски;
  6. боковая шестерня;
  7. уплотнения.

Муфта в своей конструкции имеет герметично закрытую полость, наполненную воздушно-силиконовой масляной смесью. Полость кинетически связана с двумя пакетами дисков, которые соединены с обеими полуосями.

Принцип работы:

При прямолинейном движении по ровной поверхности и с постоянной скоростью межосевой дифференциал передает крутящий момент двигателя на переднюю и заднюю ведущую ось в соотношении 50 на 50. В случае если один из пакетов дисков начинает вращаться быстрее другого, то в герметической полости муфты повышается давление, и она начинает механически тормозить (т.е. блокировать) этот пакет, тем самым уравнивая угловые скорости вращения.

Следующие примеры могут легко объяснить, зачем нужен межосевой дифференциал с вязкостной муфтой:

  • В случае выезда транспортного средства на скользкую поверхность, что приводит к сильной пробуксовке передних колес, из-за значительно повышается давления в муфте. Как следствие, на задние колеса подается гораздо больший крутящий момент.
  • Распределение момента в пользу переднего привода происходит в случае резкого разгона автомобиля на скользкой поверхности. В такой ситуации происходит смещение центра тяжести вперед, и передняя ось становится ведущей.

Широкое распространение конструкция с вискомуфтой получила благодаря простоте конструкции и ее дешевизне. К недочетам можно отнести отсутствие функции ручной блокировки, возможность перегрева при долговременной работе, неполное автоматическое блокирование, преобразование значительной части кинетической энергии в тепловую.

Межосевой дифференциал с блокировкой типа Torsen

Конструкция рабочего привода данной системы состоит из следующих единиц:

  1. корпус;
  2. правая полуосевая шестерня;
  3. левая полуосевая шестерня;
  4. сателлиты правой и левой полуосевых шестерен;
  5. выходные валы.

Стоит отметить, что дифференциал Torsen имеет наиболее совершенную конструкцию.

Принцип работы:

Межосевой блокируемый дифференциал Torsen состоит из ведомых и ведущих червячных колес, иначе называемых полуосевыми и саттелитами. В такой системе блокировка случается вследствие особенностей функционирования шестерен данного типа. В нормальном состоянии им задается определенное передаточное число. Если колеса имеют хорошее сцепление с поверхностью и движутся плавно, работа дифференциала происходит точно так же, как и у симметричного. Но как только происходит резкое увеличение момента, саттелит пытается начать движение в обратную сторону. Полуосевая червячная шестерня перегружается, и происходит блокировка выходных валов. При этом лишний крутящий момент двигателя переходит на другую ось. Максимальная степень перераспределения момента для дифференциалов Torsen – 75 на 25.

Наиболее известной разновидностью данной системы является Torsen Audi Quattro. Это один из самых популярных механизмов в конструкциях современных полноприводных автомобилей. Его неоспоримыми преимуществами являются широкий спектр переброса вращающего момента, мгновенная скорость срабатывания и отсутствие негативного влияния на тормозную систему. А вот к недостаткам можно отнести сложность конструкции со всеми сопутствующими последствиями.

Межосевой дифференциал с фрикционной муфтой

Блокировка на базе фрикционной муфты серьезно превосходит описанные выше конструкции, потому что имеется возможность и автоматической, и ручной блокировки дифференциала. Конструктивно она очень схожа с вискомуфтой и отличается лишь основными рабочими элементами.

  1. корпус;
  2. вал корпуса;
  3. ведущий вал;
  4. ведомый вал;
  5. фрикционные диски;
  6. уплотнения.

Принцип работы:

Принцип работы межосевого дифференциала такого рода достаточно прост. При однообразном плавном движении угловые скорости распределяются между осями поровну. Если одна из полуосей начинает вращаться с увеличенной скоростью, фрикционные диски сближаются и притормаживают ее за счет сил трения.

Однако из-за сложности конструкции и особенностей обслуживания фрикционные дифференциалы не используются производителями серийных автомобилей, несмотря на свои очевидные преимущества. Кроме того, ощутимый минус такой системы – быстрый износ рабочих элементов, а значит малый ресурс ее работы.

Система блокировки Haldex

Но стоит сказать, что на базе конструкции межосевого дифференциала с фрикционной муфтой еще в 1998 году шведским заводом Haldex была выпущена собственная альтернативная система. Она основывалась на работе электрогидравлической связки элементов. Та старая версия системы была скорей провальной, чем удачной, но породило несколько модификаций, последняя из которых стала довольно востребованной.

Haldex 4 поколения, вышедший в 2007 году стал настоящим прорывом. Основными рабочими плоскостями системы являются фрикционные диски. Через них крутящий момент от двигателя передается на полуоси. Одним из новшеств стал полный отказ производителя от использования в качестве рабочего привода гидравлического насоса. Ему на смену пришел мощный полностью электрический насос.

А вот самым интересным изменением стало превращение системы в полностью электронную. Так, включение муфты и блокировка полуосей больше не зависит от скорости вращение отдельного колеса. Управление работой системы ведется через электронный блок управления, который получает всю необходимую информацию от датчиков движения. Кроме того, одним из главных сигналов включения муфты в работу является нажатие педали газа. Ускорения почти всегда сопровождается определенной пробуксовкой, поэтому блокировка как нельзя кстати.

Haldex 4 многими называется самой современной системой для автомобилей с подключаемым полным приводом. Особенно часто Haldex устанавливают на современные внедорожники с межосевым дифференциалом азиатского производства. Ее главными преимуществами являются простота конструкции, надежность и работа на протяжении всего времени езды. А вот главный недостаток – невозможность переноса более 50% мощности на заднюю ось вращения.

В современных автомобилях есть немало узлов и агрегатов, которые имеются во всех моделях всех марок. Одним из них является дифференциал. Он необходим для того, чтобы обеспечить разную угловую скорость колес, расположенных при повороте на внешнем и на внутреннем его радиусе. У полноприводных автомобилей есть еще межосевой дифференциал, который в большинстве случаев оснащен блокировкой.

В данной статье мы расскажем о том, что такое межосевой дифференциал, для чего нужна блокировка межосевого дифференциала и каких основных типов она бывает.

В любом автомобиле есть как минимум один дифференциал. Такое устройство делит крутящий момент, поступающий в него с входного вала, между полуосями передающими его на каждое из ведущих колес. Полноприводный автомобиль (то есть имеющий четыре ведущих колеса) оснащается как минимум двумя дифференциалами, по одному на каждую пару. В большинстве случаев на них устанавливается еще один, межосевой, который имеет возможность блокирования.

Необходимость использования межосевого дифференциала на автомобилях с полным приводом вызвана тем, что им приходится передвигаться в достаточно сложных условиях, часто по неровной местности. В таких случаях на разные оси автомобиля создается разное давление и поэтому необходимо производить распределение между ними крутящего момента.

Для чего нужна блокировка межосевого дифференциала

Следует заметить, что у любого дифференциала (в том числе и межосевого) наряду с его главным достоинством, состоящим в обеспечении разделения крутящего момента, есть и один существенный недостаток. Он является прямым следствием преимущества и заключается в том, что если колеса одной из осей начинают буксовать, то именно на них дифференциалом передается больший крутящий момент. Это существенно понижает проходимость автомобиля, что совершенно недопустимо для внедорожников. По этой причине практически все межосевые дифференциалы, устанавливаемые на них, оснащаются функцией блокировки.

Когда она включена, то на обе оси автомобиля передается одинаковый крутящий момент. Благодаря этому на те колеса, которые не пробуксовывают, транслируется такое же усилие, что и на пробуксовывающие. Это необходимо для того, чтобы машина могла миновать «скользкое место».

Разновидности блокировок межосевого дифференциала

В современных внедорожниках реализовывается два типа блокировки межосевого дифференциала: ручная и автоматическая. Оба они предполагают или полное, или частичное выключение узла. Чаще на автомобилях повышенной проходимости устанавливаются автоматические блокировки межосевых дифференциалов. Существует три их основных разновидности:

  • Блокировка с вискомуфтой;
  • Блокировка типа Torsen;
  • Блокировка с фрикционной муфтой.

Каждый из этих видов блокировки имеет свои конструктивные особенности и преимущества.

Блокировка с вискомуфтой

Такая разновидность блокировки межосевого дифференциала является на сегодняшний день наиболее распространенной. Она построена по симметричной планетарной схеме, в основе которой лежит взаимодействие между собой конических шестерен. Одним из важнейших элементов ее конструкции является наполненная масляной воздушно-силиконовой смесью герметично закрытая полость. Она связана с полуосями посредством двух отдельных пакетов дисков.

Если полноприводный автомобиль едет с постоянной скоростью по ровной поверхности, то межосевой дифференциал, снабженный такой системой блокировки, транслирует крутящий момент на переднюю и заднюю ведущие оси в соотношении 50% на 50%. В том случае, если вращение одного из пакетов дисков ускоряется, то за счет повышения давления в герметичной полости вискомуфта начинает блокировать (то есть тормозить) соответствующий пакет. Благодаря этому угловые скорости выравниваются, и, по сути дела, происходит блокировка межосевого дифференциала.

Основными достоинствами такой системы являются простота ее конструкции и невысокая стоимость. Именно эти факторы обусловили широкое распространение вискомуфт в системах блокировок межосевых дифференциалов современных внедорожников. Что касается недостатков такой конструкции, то к ним следует отнести неполное автоматическое блокирование, а также риск перегрева в том случае, если она работает в течение длительного периода времени. Дело в том, что значительная часть передаваемой ей кинетической энергии вращения преобразовывается в энергию тепловую.

Блокировка типа Torsen

Она состоит из таких основных элементов, как корпус, левая и правая полуосевые шестерни, их сателлиты и выходные валы. Специалисты в области автомобилестроения считают, что конструкция блокировки межосевого дифференциала этого типа является на сегодняшний день наиболее эффективной и совершенной.

Основу этого механизма блокировки составляют две пары червячных колес, в каждой из которых есть ведущее и ведомое (они называются полуосевыми и сателлитами). Функционирование этой системы основывается на некоторых особенностях, которые имеют шестерни такого типа. Если все колеса автомобиля имеют одинаковое сцепление с поверхностью, то дифференциал работает в штатном режиме. Как только одно из них начинает по тем или иным причинам вращаться быстрее остальных, то сателлит, связанный с ним, пытается начать вращение в обратную сторону. Вследствие этого происходит перегрузка червячной шестерни, а выходные валы блокируются. «Высвободившийся» крутящий момент переходит на другую ось, в результате чего его значения уравниваются.

Важнейшими преимуществами блокировки межосевого дифференциала типа Torsen являются очень высокая скорость срабатывания и широкий диапазон значений переброски вращающего момента с оси на ось. Кроме того, такая блокировка не перегружает тормозную систему автомобиля. Основным недостатком такой конструкции ее сложность.

Блокировка с фрикционной муфтой

Главной отличительной особенностью такой системы является то, что она предполагает возможность как автоматической, так и ручной блокировки межосевого дифференциала. Конструктивно она очень похожа на системы с вискомуфтой, только вместо последней в ней установлены фрикционные диски.

В конструкции современных автомобилей есть ряд узлов и агрегатов, которые являются обязательными для всех их марок, моделей, видов и типов. К таковым относятся, прежде всего, двигатель, коробка переключения передач, тормозная система. В этот же список входит и дифференциал.

Дифференциал есть в любой машине, причем в некоторых машинах этих узлов установлено несколько. О том, что такое дифференциал в автомобиле, какую роль он играет и каких разновидностей бывает, хорошо известно опытным автомобилистам. Тем же людям, которые являются пока только начинающими автолюбителями, наверняка будет полезно об этом узнать.

Конический дифференциал автомобиля: 1 – карданный вал; 2 – полуось ведущего колеса;

Дифференциал представляет собой механизм, с помощью которого к колесам одной оси, вращающимся с различной скоростью, транслируется одинаковый крутящий момент. Кроме того, дифференциал используется для того, чтобы поровну распределять крутящий момент и между несколькими ведущими осями.

В основу конструкции любого автомобильного дифференциала положен принцип работы планетарного редуктора. В зависимости от того, какой именно тип передачи вращательного движения используется, различают такие виды дифференциалов, как:

  • Конический;
  • Цилиндрический;
  • Червячный.

Между колесами, установленными на одной и той же оси, практически всегда устанавливается конический дифференциал. Дифференциал цилиндрический используется обычно в качестве межосевого, а червячный отличается универсальностью своего применения. Наиболее широкое распространение получили дифференциалы конического типа, которые установлены практически на всех автомобилях в качестве межколесных. Все их основные элементы имеются также в цилиндрическом и червячном дифференциалах.

Корпус конического дифференциала (его часто именую чашей) от главной передачи принимает крутящий момент и транслирует его на шестерни полуосей посредством так называемых сателлитов. Они выполняют функции планетарных шестерен, а что касается их количества, то, в зависимости от особенностей конструкции конкретного конического дифференциала их может быть от двух до четырех.

Если автомобиль движется по прямолинейной траектории сопротивление каждого из колес дороге одинаковое. При этом вращения сателлитов не происходит, а вращение полуосевих шестерен осуществляется с равными угловыми скоростями. В момент поворота одно из колес, то, что находится на внутренней стороне поворота, встречает большее сопротивление дороги, вращение ее полуосевой шестерни становится медленнее, сателлиты начинают вращаться. В результате этого скорость вращения внешнего колеса возрастает, но крутящий момент остается таким же, как и на колесе внутреннем.

При движении по скользкой дороге, когда одно колесо пробуксовывает и движется с меньшей скоростью, ситуация аналогична ситуации с поворотом, в результате чего автомобиль зачастую просто не может сдвинуться с места. Чтобы крутящий момент на одном или другом колесе был выше, используется блокировка дифференциала.

Разновидности автомобильных дифференциалов

Помимо конического, цилиндрического и червячного, существуют и успешно используются следующие разновидности дифференциалов: дифференциал с полной блокировкой, дифференциал Торсен, дифференциал Квайф, вискомуфта.

Дифференциал с полной блокировкой

Дифференциалы этого типа чаще всего используются на грузовиках и внедорожниках. Их блокировка включается и отключается непосредственно из салона с помощью специальной клавиши водителем. Они используются для повышения проходимости автомобилей.

Дифференциалы Торсен

Конструкция дифференциалов Торсен была разработана немецкой компанией Siemens. По сути дела, они представляют собой комбинации конических и червячных дифференциалов. Дифференциалы Торсен отличаются высокой эффективностью, однако они достаточно сложны в изготовлении и обслуживании.

Дифференциалы Квайф

Отличительной особенностью дифференциалов этого типа является то, что сателлиты в них располагаются параллельно оси вращения корпуса (чаши), причем в два ряда. Кроме того, при функционировании этих агрегатов образуются силы трения, которые при необходимости автоматически осуществляют блокировку, повышают проходимость и силу тяги автомобиля. Чаще всего дифференциалы Квайф используются для тюнинга легковых автомобилей и внедорожников.

Вискомуфта

Функционирование этот типа дифференциала основано на том же принципе, что и работа гидротрансформатора. Чаще всего вискомуфты используются в автомобилях с полным приводом и используются для того, чтобы обеспечивать связь передних колес с задними по следующему принципу: если одни из них проскальзывают, то крутящий момент транслируется на другие, за счет чего и решается проблема пробуксовки. Конструктивно вискомуфта представляет собой цилиндр, в которой находится погруженный в вязкую жидкость пакет металлических дисков, имеющих перфорацию, и соединенных с валами (как ведущим, так и ведомым). В зависимости от температуры вязкость жидкости меняется, на чем и основывается принцип работы этого агрегата.

Применение дифференциалов, их преимущества и недостатки

В тех автомобилях, которые имеют всего одну ведущую ось, устанавливается один дифференциал. Транспортные средства с двумя и более ведущими осями оснащаются дифференциалами, устанавливаемыми в каждую из них. В автомобилях с повышенной проходимостью, имеющих две ведущих оси, устанавливается три дифференциала: по одному на каждую из осей и один — между ними. В тех же транспортных средствах, которые имеют более двух ведущих осей, используются так называемые межтележечные дифференциалы.

Среди особенностей свободного дифференциала — способность во время пробуксовки одного колеса (ведущей оси) передавать крутящий момент на другое колесо. Создание блокировки дифференциала было вызвано необходимостью увеличить крутящий момент на том колесе оси, у которого сцепление с дорогой лучше.

Блокировка дифференциала осуществляется следующим образом:

  1. Корпус дифференциала соединяется с одной из полуосей;
  2. Вращение сателлитов ограничивается.

Блокировка дифференциала зависит от степени и может быть как полной так и частичной.

Что такое полная блокировка?

Полной блокировкой дифференциала называют — жесткое соединение частей дифференциала, во время которого происходит полная передача крутящего момента на то колесо, у которого наилучшее сцепление.

Что такое частичная блокировка дифференциала?

Под частичной блокировкой дифференциала подразумевается — ограниченная величина передаваемого усилия среди частей дифференциала и повышение крутящего момента на том колесе, которое имеет лучшее сцепление.

Повышение крутящего момента на свободном колесе называется коэффициентом блокировки. То есть, он отображает соотношение между крутящим моментом на не нагруженном и колесом, которое забегает, то есть пробуксовывает. Коэффициент блокировки у симметричного свободного дифференциала будет равен — 1, поскольку у каждого из колес будет одинаковым. В то время как на заблокированном дифференциале это значение может варьироваться в диапазоне от 3 до 5. Любое дальнейшее увеличение данного коэффициента блокировки крайне нежелательно, поскольку он может стать причиной выхода из строя трансмиссии или некоторых ее деталей.

Используют блокировку дифференциала как межколесные так и межосевые дифференциалы. Чтобы не снижать управляемость, блокировка переднего межколесного дифференциала у полноприводных автомобилях не делается.

Включение блокировки дифференциала может быть принудительным или полностью автоматическим. В случае с принудительной, водитель сам выбирает когда включить блокировку дифференциала, иногда ее еще называют ручной.

Что касается автоматической блокировки, то ее включение осуществляется посредством специальных технических устройств – так называемых самоблокирующихся дифференциалов.

Ручная блокировка дифференциала

Ручная или принудительная блокировка осуществляется, как правило, при помощи кулачковой муфты, которая обеспечивает жесткую сцепку корпуса дифференциала с одной из полуосей.

Замыкание или (размыкание) кулачковой муфты происходит при помощи привода, он может быть: электрическим, механическим, пневматическим или гидравлическим.

Принцип работы механического привода заключается в объединении рычага и тросов, или целой системы рычагов. Такая система позволяет осуществить блокировку дифференциала в ручном режиме на полностью неподвижном автомобиле.

Гидравлический привод блокировки дифференциала состоит из нескольких цилиндров: главного и рабочего. Роль исполнительного элемента пневмопривода выполняет пневмокамера.

В случае с электроприводом муфта замыкается при помощи электрического двигателя. Приведение в действие осуществляется посредством нажатия (активации) отвечающей за эту функцию кнопки, чаще всего расположенной на панели приборов.

Применяется жесткая принудительная блокировка на труднопроходимых участках дороги. Она используется в межколесных, а также межосевых дифференциалах автомобилей с полным приводом.

Самоблокирующийся дифференциал

Дифференциал повышенного трения или самоблокирующийся дифференциал Limited Slip Differential, LSD) можно считать неким компромиссом между полной блокировкой дифференциала и свободным дифференциалом. Это объясняется возможностью реализации функции одного или другого при возникновении такой необходимости.

Существуют два типа самоблокирующихся дифференциалов:

  1. Дифференциалы, которые блокируются руководствуясь разными угловыми скоростями колес.
  2. Дифференциалы, которые блокируются руководствуясь разными крутящими моментами.
  1. Дифференциал с вязкостной муфтой.
  2. Дисковый дифференциал.
  3. Электронную блокировку дифференциала.

Блокировка происходит в зависимости от того, насколько разнятся меж собою крутящие моменты червячный дифференциал.

Примитивный дисковый дифференциал состоит из: симметричного дифференциала, в котором есть один или несколько пакетов фрикционных дисков. Одна часть фрикционных дисков связана с корпусом дифференциала, вторая – с полуосью.

Работает дисковый дифференциал повышенного трения по принципу силы трения, которая возникает в результате разности скоростей, с которой вращаются полуоси.

Во время движения по прямой полуоси и корпус дифференциала вращаются с одинаковой скоростью, следовательно, вращение фрикционного пакета происходит как единое целое. В случае увеличения частоты вращения какой-то из полуосей, часть дисков которая ей соответствует начинает быстрее вращаться. Это действие сопровождается возникновением силы трения, которая не позволяет увеличить частоту вращения. На свободном (не нагруженном) колесе крутящий момент возрастает, благодаря чему достигается частичное блокирование дифференциала.

Степень, до которой сжимаются фрикционные диски может быть как фиксированной (реализуется при помощи пружин постоянной жесткости) так и переменной (за счет применения гидропривода или электронного управления).

На спортивных автомобилях используется преимущественно дисковый дифференциал LSD, или в качестве межосевого дифференциала в автомобилях SUV-сегмента.

Схема вязкостной муфты

Вязкостную муфту еще называют вискомуфтой. Она состоит из определенного набора перфорированных дисков расположенных близко друг от друга. Одна их часть жестко соединена с корпусом дифференциала, вторая – с приводным валом. Расположены диски в герметичном корпусе, который наполнен очень вязкой силиконовой жидкостью.

Схема вязкостной муфты

Во время вращения приводного вала и корпуса дифференциала с одной скоростью, происходит вращение блока перфорированных дисков как одного целого. Когда скорости вращения меняются, определенная часть дисков, которая подчиняется тому или иному блоку начинает быстрее вращаться, перемешивая силиконовую жидкость. После жидкость отвердевает и происходит блокировка дифференциала. При этом в другом приводном валу крутящий момент увеличивается. Когда равенство восстанавливается жидкость снижает свои свойства, снимая, тем самым, блокировку с муфты.

Из-за довольно больших размеров вискомуфта используется преимущественно, для блокировки межосевого дифференциала. Кроме того, вязкостная муфта может быть установлена самостоятельно, вместо межосевого дифференциала, в полноприводной системе с автоматическим подключением.

Особенность конструкции вискомуфты наделяют ее инерционностью, она может порядком нагреваться, а во время торможения может конфликтовать с ABS, именно поэтому на сегодняшний день автомобили практически не оборудуются ею.

Электронный дифференциал или электронная блокировка дифференциала — функция антипробуксовочной системы. Она реализована посредством автоматического подтормаживания того колеса, которое пробуксовывает, сопровождаемого повышением на него силы тяги. Как результат — колесо с нормальным сцеплением получает лучший крутящий момент.

Самоблокирующийся дифференциал червячного типа способен обеспечить автоматическое блокирование в зависимости от того, на сколько разнятся крутящие моменты на корпусе и полуоси. В случае проскальзывания колеса, с последующим падением крутящего момента, происходит блокировка червячного дифференциала, после чего крутящий момент перераспределяется на свободные колеса. В этом случае блокировка частичная, а ее степень в зависит от того насколько упадет крутящий момент.

Схема дифференциала Torsen

Диференциалы Torsen — наиболее известными червячными образцами. Название — аббревиатура от двух англ. слов Torque Sensing — что в переводе означает — чувствительность к крутящему моменту.

Конструктивно дифференциал представляет собой планетарный редуктор, в котором есть несколько червячных шестерен, одни — ведомые (полуосевые) другие — ведущие (сателлиты). Расположение сателлитов чаще всего параллельно полуосям (Quaife, Torsen Т-2), иногда встречаются варианты с перпендикулярным расположением (Torsen Т-1).

Характерной особенностью червячной шестерни считается способность вращать другие шестерни, оставаясь при этом недвижимой. При этом червячная шестерня расклинивается. Это свойство применяется для частичной блокировки червячного дифференциала. Применение червячных самоблокирующихся дифференциалов весьма широкое, они могут выполнять роль как межосевых так и межколесных дифференциалов.

Что значит открытый дифференциал. Применение дифференциалов в зависимости от их видов. Дифференциал с полной блокировкой

Начнем с того, что означает сам этот автомобильный технический термин на доступном для обычного человека языке. Автомобильный дифференциал — это то, из чего состоит трансмиссия и то, что дает возможность колесам крутится асинхронно, то есть каждые колеса не зависят друг от друга и вращаются отдельно.

Научным языком, (от лат. differentia — разность, различие) дифференциал автомобиля — это устройство, которое разделяет входящую энергию (момент), поступаемую на входной вал между выходными валами. Простое и понятное объяснение расширяет горизонты. Интересуются работой механизмов машин еще и девушки .

Причина использования в конструкциях автомобилей

Во время поворота машины, ведущие приводные колеса вращаются с одинаковой частотой вращения и так, как одно колеса авто совершает поворот по длинной дуге, а другое по короткой, происходит пробуксовка, что плохо сказывается и сопровождается износом шин и доставляет дискомфорт водителю из-за уменьшения качества динамики автомобиля.

Назначение дифференциала

  1. дает возможность приводным (ведущим) колесам вращаться с разными угловыми скоростями
  2. служит отдельной доп. передачей в паре с главной передачей. Главная передача — это зубчатый механизм трансмиссии автомобиля, который передает крутящий момент ведущим колесам.
  3. непрерывно передает крутящий момент, исходящий от двигателя к ведущим колесам.

У переднеприводных авто главная передача и differencial расположены непосредственно в коробке переключения передач.

Если на транспортном средстве установлены более одного двигателя, на каждое колесо один двигатель, то дифференциал не требуется. Но так обычно не делают. Устанавливают 4 двигателя, по одному на каждое колесо, только на самосвалы Белаз. Двигатели эти электрические.

В устройстве гоночных картингов также дифференциал не устанавливают, так как конструкция рамы гибкая, что позволяет слегка приподнимать ведущее заднее колесо с внутренней стороны поворота не приподнимая передние колеса.

на рисунке а) — колеса вращаются с одинаковой частотой, на рисунке б) — движение колес на повороте
1 — ось сателлитов, 2 – ведомая шестерня, 3 — полуосевые шестерни, 4 — сателлит,
5 — ведущая шестерня, 6 — полуоси.

На гоночных автомобилях ралли differencial обычно заваривают сваркой, жестко блокируют и намертво связывают колеса на ведущей оси. Это применяется потому, что такие машины при езде, все повороты проходят с заносом.

Как работает дифференциал

Принцип действия. Главная передача посредством шестерни передает крутящую энергию на корпус и сателлиты, которые сцеплены с шестернями полуосей.

Когда скорость вращения колес одинакова, сателлиты сидят неподвижно (см. рисунки ниже).

При изменении угловых скоростей колес, например, при повороте или пробуксовке из-за неровностей дорог и так далее, происходит вращение сателлитов. Сателлиты служат для компенсации разницы частот вращения колес.

Рассмотрим на примере — автомобиль буксует на льду. Здесь одно колесо буксует, потому что нет сцепления со льдом, а значит и нет крутящего момента. А так как свободное блокирующее устройство распределяет тягу поровну на колеса, то раз нет крутящей силы на одном колесе, значит оно исчезает и на втором.

Выход из такой ситуации — создать противодействующую силу на противоположном колесе. А это делает блокировка. Необходимо заблокировать буксующее противоположное колесо и тогда появится противодействующая сила для противоположного колеса.

Как работает дифференциал на полноприводном автомобиле

На джипах, седанах, хэтбчеках и универсалах 4х4, если установлен свободный симметричный дифференциал, происходит следующая ситуация. Во время движения без пробуксовок на каждое колесо распределяется по 25% энергии кр.момента поровну.

Но если одно колесо буксует, например на льду, крутящая энергия снижается до нуля, так как колесо не может сцепиться с гладкой поверхностью льда. В такой ситуации, если одно колесо осталось без вращения, то и на противоположном соседнем колесе исчезает энергия вращения, потому что в данном примере установлен симметричный межосевой.

Получается одна ось осталась без вращения, поэтому и пропадает крутящий момент и на второй оси, так как differencial межосевой симметричный. Результат — на всех 4 ведущих колесах нет вращения.

Дифференциал – это важный узел в конструкции трансмиссии автомобиля. Назначение дифференциала – разделение мощности, поступающей от двигателя, на два отдельных потока.

Что такое дифференциал и для чего он нужен

При повороте колеса автомобиля проходят различный путь. Это приводит к сильному износу шин, пробуксовке и к ухудшению управляемости машины. Дифференциал нужен, чтобы компенсировать разность угловых скоростей колес.

На некоторых автомобилях этого узла нет. Зачем нужен дифференциал, если, например, каждое из ведущих колес на машине имеет отдельный двигатель? Если допустима пробуксовка колес (например, в раллийных автомобилях), узел заваривается.

Как работает дифференциал?

По принципу действия дифференциал прост. В основе лежит планетарная передача, которая состоит из шестерен-полуосей, шестерен-саттелитов, ведомой и ведущей шестерни (передача вращения выполняется через ведущую шестерню).

Есть 3 режима:

  • Движение по прямой дороге. Колеса автомобиля встречают одинаковое сопротивление — из-за этого шестерни-саттелиты не приводятся в движение. Поэтому мощность распределяется в соотношении 50/50 – поровну на каждое колесо. При этом период вращения колес равен периоду вращения ведомой шестерни.
  • Поворот. Иная ситуация возникает при повороте. Из-за разного сопротивления угловая скорость одного из колес уменьшается, в результате замедляется и шестерня полуосей. Она приводит в движение саттелиты. Их вращение обеспечивает увеличение частоты вращения второй шестерни полуосей. Именно поэтому меняется соотношение скоростей вращения колес (крутящий момент распределяется в равных пропорциях), а их проворачивание отсутствует.
  • Пробуксовка. Если автомобиль застрял или попал на сколькое покрытие, может возникнуть пробуксовка одного из колес. Скользящее колесо почти не встречает сопротивления, а для застрявшего оно максимально. За счет дифференциала, находящегося в автомобиле, происходит перераспределение мощностей. Соотношение может доходить до 0/100 (одно колесо стоит, а второе вращается с удвоенной скоростью). Тогда машина встает и не может тронуться. Поэтому многие современные автомобили оснащены блокировкой дифференциала.

По виду зубчатой передачи типы автомобильных дифференциалов бывают такими: цилиндрические, конические и червячные. Наиболее универсальной является последняя разновидность — ее устанавливают как в системах полного привода, так и на автомобилях с 1-й ведущей осью. Цилиндрический больше подходит для установки между мостами полноприводной машины. А передне- и заднеприводные авто оснащают коническими.

Блокировка дифференциала

Наиболее важна блокировка в авто с полным приводом. И причина не только в том, что их чаще эксплуатируют на бездорожье. Из-за особенностей конструкции таких автомобилей при потере сцепления с дорогой одного колеса крутящий момент может сократиться и на трех остальных. Из-за этого авто не будет ехать.

Блокировка происходит за счет «отключения» шестерен-саттелитов либо переноса мощности на загруженную полуось. В зависимости от способа перераспределения механизмы блокировки бывают полными или частичными. Распространены самоблокирующиеся дифференциалы – они устанавливаются на кроссоверы. Их работа позволяет оптимально распределить крутящий момент.

Наиболее сложным устройством обладает электронная блокировка. Она совмещён с системой курсовой устойчивости. Параметры движения автомобиля в этом случае определяют датчики. А за распределение мощности отвечает компьютер автомобиля.

Расположение

Существуют 2 вида дифференциалов: межосевой и межколесный (находится в корпусе ведущего моста). Эти типы дифференциалов имеют ряд отличий. Расположение узла зависит от типа привода автомобиля.

Межколесный ставится на автомобили как с одной, так и с двумя ведущими осями. На переднеприводных авто из-за отсутствия карданной передачи узел стоит сразу за КПП (либо они совмещены в одном корпусе). На машинах с задним приводом он устанавливается в редукторе.

Межосевой ставят на автомобили с полным приводом. Он распределяет мощность уже не между колесами, а между двумя осями. Данный узел задействует при подъёмах и спусках. Из-за наклона авто масса перераспределяется и одна из осей нагружается больше.

Большинство полноприводных авто оборудовано сразу 3 дифференциалами (2 – межколесных и 1 — межосевой). В то же время для машины с одной ведущей осью достаточно всего 1-го межколесного узла.

Виды автомобильных дифференциалов

Виды дифференциалов по принципу работы таковы:


Заключение

Автомобиль с дифференциалом безопаснее. Устройство позволяет не только комфортно ехать по трассе, но и выполнять сложные маневры. Однако при езде по бездорожью и скользкому покрытию управляемостью машины с дифференциалом может ухудшиться. В этом случае поможет блокировка компонента. Большинство автомобилей оснащено автоматической блокировкой, поэтому сложностей с ее использованием не возникает. Если же она активируется вручную, включать ее следует только на особенно сложных участках дороги. В противном случае есть риск серьезно повредить покрышки.

В современных автомобилях есть немало узлов и агрегатов, которые имеются во всех моделях всех марок. Одним из них является дифференциал. Он необходим для того, чтобы обеспечить разную угловую скорость колес, расположенных при повороте на внешнем и на внутреннем его радиусе. У полноприводных автомобилей есть еще межосевой дифференциал, который в большинстве случаев оснащен блокировкой.

В данной статье мы расскажем о том, что такое межосевой дифференциал, для чего нужна блокировка межосевого дифференциала и каких основных типов она бывает.

В любом автомобиле есть как минимум один дифференциал. Такое устройство делит крутящий момент, поступающий в него с входного вала, между полуосями передающими его на каждое из ведущих колес. Полноприводный автомобиль (то есть имеющий четыре ведущих колеса) оснащается как минимум двумя дифференциалами, по одному на каждую пару. В большинстве случаев на них устанавливается еще один, межосевой, который имеет возможность блокирования.

Необходимость использования межосевого дифференциала на автомобилях с полным приводом вызвана тем, что им приходится передвигаться в достаточно сложных условиях, часто по неровной местности. В таких случаях на разные оси автомобиля создается разное давление и поэтому необходимо производить распределение между ними крутящего момента.

Для чего нужна блокировка межосевого дифференциала

Следует заметить, что у любого дифференциала (в том числе и межосевого) наряду с его главным достоинством, состоящим в обеспечении разделения крутящего момента, есть и один существенный недостаток. Он является прямым следствием преимущества и заключается в том, что если колеса одной из осей начинают буксовать, то именно на них дифференциалом передается больший крутящий момент. Это существенно понижает проходимость автомобиля, что совершенно недопустимо для внедорожников. По этой причине практически все межосевые дифференциалы, устанавливаемые на них, оснащаются функцией блокировки.

Когда она включена, то на обе оси автомобиля передается одинаковый крутящий момент. Благодаря этому на те колеса, которые не пробуксовывают, транслируется такое же усилие, что и на пробуксовывающие. Это необходимо для того, чтобы машина могла миновать «скользкое место».

Разновидности блокировок межосевого дифференциала

В современных внедорожниках реализовывается два типа блокировки межосевого дифференциала: ручная и автоматическая. Оба они предполагают или полное, или частичное выключение узла. Чаще на автомобилях повышенной проходимости устанавливаются автоматические блокировки межосевых дифференциалов. Существует три их основных разновидности:

  • Блокировка с вискомуфтой;
  • Блокировка типа Torsen;
  • Блокировка с фрикционной муфтой.

Каждый из этих видов блокировки имеет свои конструктивные особенности и преимущества.

Блокировка с вискомуфтой

Такая разновидность блокировки межосевого дифференциала является на сегодняшний день наиболее распространенной. Она построена по симметричной планетарной схеме, в основе которой лежит взаимодействие между собой конических шестерен. Одним из важнейших элементов ее конструкции является наполненная масляной воздушно-силиконовой смесью герметично закрытая полость. Она связана с полуосями посредством двух отдельных пакетов дисков.

Если полноприводный автомобиль едет с постоянной скоростью по ровной поверхности, то межосевой дифференциал, снабженный такой системой блокировки, транслирует крутящий момент на переднюю и заднюю ведущие оси в соотношении 50% на 50%. В том случае, если вращение одного из пакетов дисков ускоряется, то за счет повышения давления в герметичной полости вискомуфта начинает блокировать (то есть тормозить) соответствующий пакет. Благодаря этому угловые скорости выравниваются, и, по сути дела, происходит блокировка межосевого дифференциала.

Основными достоинствами такой системы являются простота ее конструкции и невысокая стоимость. Именно эти факторы обусловили широкое распространение вискомуфт в системах блокировок межосевых дифференциалов современных внедорожников. Что касается недостатков такой конструкции, то к ним следует отнести неполное автоматическое блокирование, а также риск перегрева в том случае, если она работает в течение длительного периода времени. Дело в том, что значительная часть передаваемой ей кинетической энергии вращения преобразовывается в энергию тепловую.

Блокировка типа Torsen

Она состоит из таких основных элементов, как корпус, левая и правая полуосевые шестерни, их сателлиты и выходные валы. Специалисты в области автомобилестроения считают, что конструкция блокировки межосевого дифференциала этого типа является на сегодняшний день наиболее эффективной и совершенной.

Основу этого механизма блокировки составляют две пары червячных колес, в каждой из которых есть ведущее и ведомое (они называются полуосевыми и сателлитами). Функционирование этой системы основывается на некоторых особенностях, которые имеют шестерни такого типа. Если все колеса автомобиля имеют одинаковое сцепление с поверхностью, то дифференциал работает в штатном режиме. Как только одно из них начинает по тем или иным причинам вращаться быстрее остальных, то сателлит, связанный с ним, пытается начать вращение в обратную сторону. Вследствие этого происходит перегрузка червячной шестерни, а выходные валы блокируются. «Высвободившийся» крутящий момент переходит на другую ось, в результате чего его значения уравниваются.

Важнейшими преимуществами блокировки межосевого дифференциала типа Torsen являются очень высокая скорость срабатывания и широкий диапазон значений переброски вращающего момента с оси на ось. Кроме того, такая блокировка не перегружает тормозную систему автомобиля. Основным недостатком такой конструкции ее сложность.

Блокировка с фрикционной муфтой

Главной отличительной особенностью такой системы является то, что она предполагает возможность как автоматической, так и ручной блокировки межосевого дифференциала. Конструктивно она очень похожа на системы с вискомуфтой, только вместо последней в ней установлены фрикционные диски.

Дифференциал предназначен для передачи, изменения и распределения крутящего момента между двумя потребителями и обеспечения, при необходимости, их вращения с разными угловыми скоростями.

Дифференциал является одним из основных конструктивных элементов трансмиссии . Расположение дифференциала в трансмиссии автомобиля:

Дифференциалы, используемые для привода ведущих колес, называются межколесными. Межосевой дифференциал устанавливается между ведущими мостами полноприводного автомобиля.

Конструктивно дифференциал построен на основе планетарного редуктора. В зависимости от вида зубчатой передач, используемой в редукторе, различают следующие виды дифференциалов: конический, цилиндрический и червячный.

Конический дифференциал применяется в основном в качестве межколесного дифференциала. Цилиндрический дифференциал устанавливается чаще между осями полноприводных автомобилей. Червячный дифференциал, ввиду своей универсальности, может устанавливаться как между колесами, так и между осями.

Устройство дифференциала рассмотрено на примере самого распространенного конического дифференциала. Составные части дифференциала являются характерными и для других видов дифференциалов. Конический дифференциал представляет собой планетарный редуктор и включает полуосевые шестерни с сателлитами, помещенные в корпус.

Корпус (другое наименование – чашка дифференциала) воспринимает крутящий момент от главной передачи и передает его через сателлиты на полуосевые шестерни. На корпусе жестко закреплена ведомая шестерня главной передачи. Внутри корпуса установлены оси, на которых вращаются сателлиты.

Сателлиты, играющие роль планетарной шестерни, обеспечивают соединение корпуса и полуосевых шестерен. В зависимости от величины передаваемого крутящего момента в конструкции дифференциала используется два или четыре сателлита. В легковых автомобилях применяется, как правило, два сателлита.

Полуосевые шестерни (солнечные шестерни) передают крутящий момент на ведущие колеса через полуоси, с которыми имеют шлицевое соединение. Правая и левая полуосевые шестерни могут иметь равное или различное число зубьев. Шестерни с равным числом зубьев образуют симметричный дифференциал, тогда как неравное количество зубьев характерно для несимметричного дифференциала.

Симметричный дифференциал распределяет крутящий момент по осям в равных соотношениях, независимо от величины угловых скоростей ведущих колес. Благодаря этим свойствам симметричный дифференциал используется в качестве межколесного дифференциала.

Несимметричный дифференциал делит крутящий момент в определенном соотношении, поэтому устанавливается между ведущими осями автомобиля.

Работа дифференциала

В работе симметричного межколесного дифференциала можно выделить три характерных режима:

  1. прямолинейное движение;
  2. движение в повороте;
  3. движение по скользкой дороге.

При прямолинейном движении колеса встречают равное сопротивление дороги. Крутящий момент от главной передачи передается на корпус дифференциала, вместе с которым перемещаются сателлиты. Сателлиты, обегая полуосевые шестерни, передают крутящий момент на ведущие колеса в равном соотношении. Так как сателлиты на осях не вращаются, полуосевые шестерни движутся с равной угловой скоростью. При этом частота вращения каждой из шестерен равна частоте вращения ведомой шестерни главной передачи.

При движении в повороте внутреннее ведущее колесо (расположенное ближе к центру поворота) встречает большее сопротивление, чем наружное колесо. Внутренняя полуосевая шестерня замедляется и заставляет сателлиты вращаться вокруг своей оси, которые в свою очередь увеличивают частоту вращения наружной полуосевой шестерни. Движение ведущих колес с разными угловыми скоростями позволяет проходить поворот без пробуксовки. При этом, в сумме частоты вращения внутренней и наружной полуосевых шестерен всегда равна удвоенной частоте вращения ведомой шестерни главной передачи. Крутящий момент, независимо от разных угловых скоростей, распределяется на ведущие колеса в равном соотношении.

При движении по скользкой дороге одно из колес встречает большее сопротивление, тогда как другое проскальзывает — буксует. Дифференциал, в силу своей конструкции, заставляет вращаться буксующее колесо с увеличивающейся скоростью. Другое колесо при этом останавливается. Сила тяги на буксующем колесе, по причине низкой силы сцепления, мала, поэтому и крутящий момент на этом колесе тоже мал. А так как дифференциал у нас симметричный, то на другом колесе крутящий момент тоже будет небольшим. Тупиковая ситуация – автомобиль не может сдвинуться с места.

Для продолжения движения необходимо увеличить крутящий момент на свободном колесе. Это осуществляется с помощью

Дифференциал как автомобильный механизм скоро отметит двухвековой юбилей, однако его конструкция за эти долгие годы хоть и совершенствовалась, но сохранила ключевые особенности. Что же такое дифференциал, и какую роль он выполняет в автомобиле?

1. Что такое дифференциал?

Д ифференциал в автомобиле – это механизм, который позволяет передавать мощность и, следовательно, вращение от коробки передач к колесам, разделяя поток этой мощности на два, для каждого из колес одной оси, с возможностью изменять соотношение передаваемой к ним мощности, и, следовательно, позволяя колесам вращаться с разной скоростью. Проще говоря, дифференциал разделяет 100% мощности, передаваемой коробкой передач, на два потока для каждого из колес на одной оси, и эти потоки могут перераспределяться в зависимости от условий движений от 50:50 до 100:0.

2. Для чего нужен дифференциал?

Основное предназначение дифференциала – обеспечить возможность вращения колес на одной оси с разной скоростью с сохранением неразрывного потока крутящего момента. Для автомобиля это важно прежде всего в поворотах: ведь при движении по дуге колеса на внешней стороне поворота проходят больший путь, чем колеса на внутренней, а значит, должны вращаться с большей скоростью для сохранения стабильности машины.

Если же колеса на оси будут соединены жестко, то внутреннее колесо в повороте будет пробуксовывать. Для заднеприводного автомобиля это повышает риск заноса, а для переднеприводного радикально ухудшает управляемость и контроль автомобиля в повороте. Таким образом, обеспечение свободного и независимого вращения колес на одной оси с сохранением постоянства передачи на них крутящего момента от двигателя было одной из принципиальных задач с момента создания автомобиля – и это задача была успешно решена.

3. Как устроен дифференциал?

Дифференциал являет собой частный случай планетарной передачи. Физически он обычно представляет собой набор из четырех шестерней, вращение к которым передается пятой – ведомой шестерней главной передачи, объединенной с корпусом дифференциала, выполняющим роль водила. Главная передача – это набор из двух шестерней: ведущая получает вращение от КПП и передает его ведомой. Ведомая же шестерня главной передачи передает вращение через корпус на шестерни-сателлиты, а они, в свою очередь, находятся в зацеплении с солнечными шестернями, жестко закрепленными на приводных полуосях колес.

Когда автомобиль движется по прямой, шестерни-сателлиты неподвижны, и скорость вращения шестерни главной передачи равна скоростям вращения солнечных шестерней: колеса вращаются с одинаковой скоростью. В повороте же шестерни-сателлиты начинают вращаться, обеспечивая разницу скоростей солнечных шестерней и, следовательно, колес на внешней и внутренней стороне поворота.

4. Каковы недостатки дифференциала?

Главным недостатком дифференциала одновременно является его главное преимущество – возможность передавать до 100% мощности на одно из колес. Исходя из этого, в условиях, когда одно колесо имеет недостаточное сцепление с поверхностью, основная часть мощности будет передаваться именно на него. Таким образом, порой даже имея одно колесо на поверхности с достаточным сцеплением, автомобиль не может тронуться с места.

Для устранения этой проблемы были разработаны разнообразные конструкции – дифференциалы с повышенным внутренним сопротивлением (так называемые самоблоки) и дифференциалы с принудительной блокировкой, ручной или автоматизированной. В зависимости от конструкции и назначения они могут как изменять перераспределение потока мощности в пользу колеса с хорошим сцеплением с поверхностью, так и полностью замыкать дифференциал, заставляя колеса на оси вращаться с одинаковой скоростью. Разные типы таких дифференциалов мы рассмотрим в отдельных материалах.

4×4: Какой тип выбрать? — Статьи — Авто

Популярность полноприводных машин растет. Но не все авто, на которых красуется шильдик «AWD» (All Wheel Drive) или «4WD» (Four Wheel Drive) могут добраться до центра Земли без посторонней помощи. Или хотя бы не застрять в лесу после дождичка.

Дифференциал

Не будем вдаваться в детали конструкции (те, кому надо, и так в курсе, а те, кому не надо — вдаваться не будут). Но нужно понимать, что машина хорошо управляется исключительно за счет дифференциала — приспособления, которое дает возможность вращаться колесам с разными (дифференцированными) угловыми скоростями (отсюда, кстати, и само название «дифференциал»).

Пока вы едете по прямой — все хорошо. Но на повороте колеса начинают вращаться с разной скоростью. Внутреннее медленнее, внешнее — быстрее. Тут-то дифференциал и становится полезен. Не будь его, внутреннее колесо прокручивалось бы на месте (или наружное — «убегало» бы), что неминуемо приводило бы к быстрому износу шин и деталей трансмиссии. Это первое.

Второе. Дифференциал устроен так, что если одно колесо застревает, а второе спокойно вращается, то вся мощь будет передаваться именно на него. Шансы самостоятельно выбраться из ловушки в таком случае минимальны.

Полный привод же подразумевает, что тяга будет подаваться не на два, а на четыре колеса. При этом мы понимаем, что траектории задних колес в повороте (а также при наезде на кочку или при проезде ямы) не совпадают с траекториями передних. Проще говоря, колеса спереди и сзади вращаются опять-таки с разными скоростями, а значит, нужен еще один дифференциал, который позволял бы им вращаться с разными скоростями — межосевой.

Таким образом, в простейшем случае полноприводного автомобиля мы получаем целых три дифференциала: передний, задний и межосевой. В свободном состоянии, как говорилось выше, тяга передается на колесо, которое вращается с меньшим сопротивлением. То есть, как это ни парадоксально, иногда полноприводному автомобилю застрять даже проще, чем моноприводному. Судите сами — вероятность, что автомобиль будет обездвижен при потере сцепления хотя бы одного ведущего колеса из четырех выше, чем одного из двух.

Но на практике это не так. Полноприводную машину «посадить» сложнее. Дело в том, что часто дифференциалы имеют блокировки. Можно блокировать, скажем, межколесные дифференциалы (чаще задний, реже передний), а можно межосевой. Но лучше, когда есть все три блокировки. Кстати, блокировка дифференциала означает, по сути, что он перестает работать, то есть колеса начинают вращаться с одинаковыми угловыми скоростями.

Part-time или подключаемый вручную полный привод

Такой тип полного привода появился в числе первых. Несмотря на это, он все еще применяется на некоторых автомобилях. В основном на пикапах, вроде Nissan NP300, базовых Mitsubishi L200, Ford Ranger и других. А также на суровых и недорогих внедорожниках, которые ведут свою историю еще из ХХ столетия, или новых китайских «проходимцах», которые являются аналогами тех самых «старичков». Например, все модели УАЗ, Suzuki Jimny, Great Wall h4/H5, Jeep Wrangler и так далее.

Суть такой схемы в том, что тут нет межосевого дифференциала совсем. То есть в обычном режиме, на обычных дорогах эти машины нельзя назвать полноприводными, так как весь крутящий момент передается только на одну ось (как правило, заднюю). Поэтому несложно увидеть на скользком асфальте УАЗик, который развернуло поперек дороги. Для преодоления сложных участков бездорожья или сугробов принудительно и жестко (то есть, без всяких дифференциалов) подключается передняя ось. При этом половина момента передается на заднюю ось, а половина — на переднюю. Однако это не панацея от всех внедорожных сюрпризов, ведь на каждой из осей остается свободный дифференциал. И при диагональном вывешивании автомобиль не тронется с места, вращая только колеса, весящие в воздухе. Лекарством в таком случае будет принудительная блокировка межколесных дифференциалов (в первую очередь, заднего). Некоторые модели внедорожников имеют самоблокирующийся задний дифференциал.

Плюсы понятны. Простая конструкция, нет межосевого дифференциала и блокировок, а значит, нет ненужных механических деталей и электрических проводов к этим блокировкам, нет лишней пневматики и гидравлики. А вот минусы для многих почему-то не очевидны. Жестко блокируя переднюю и заднюю ось между собой, обе оси начинают вращаться с одинаковыми скоростями. Ничего страшного не произойдет, когда вы движетесь по прямому участку дороги, но в поворотах на сухом асфальте машина будет «упираться», к тому же это грозит быстрым износом и выходом из строя всей системы. А вот в грязи, песке, снегу, — короче говоря, на рыхлых и скользких поверхностях, — даже в поворотах все будет в порядке, потому что внутренние колеса смогут легко проворачиваться, компенсируя разницу угловых скоростей. Кстати говоря, подключить полный привод еще нужно вовремя успеть, что тоже не добавляет удобства.

Full-time или постоянный полный привод

Недостатки подключаемого полного привода вынудили инженеров разработать систему, в которой тяга бы всегда передавалась на четыре колеса. Как уже говорилось выше, такая простейшая система с тремя свободными дифференциалами может обездвижить машину гораздо быстрее, чем моноприводная система. Чтобы этого не происходило, применяются блокировки. Но включать и отключать их самостоятельно не очень удобно, поэтому появились самоблокирующиеся дифференциалы типа Torsen, вискомуфты, управляемые электроникой многодисковые сцепления и так далее. К тому же современные межосевые дифференциалы имеют свои электронные мозги, благодаря которым можно распределять момент между осями не только в соотношении 50:50, но и в других пропорциях.

Наиболее известными системами постоянного полного привода являются quattro у Audi и AWD у Subaru. Похожие системы есть у BMW — xDrive, у Mercedes — 4Matic, у Volkswagen — 4Motion. Также к автомобилям с постоянным полным приводом относятся Lada 4×4, Chevrolet Niva, Toyota Land Cruiser 80, 100, 105, Prado, Land Rover Defender, Discovery и другие.

Некоторые машины имеют не только самоблокирующийся межосевой дифференциал, который не позволяет машине в сложной ситуации отключать одну из осей, но и самоблокирующийся задний межколесный дифференциал, что делает управление машиной более острым.

Есть множество разных систем, с разными возможностями. Скажем, Terrain Response, разработанная Land Rover, который управляется электроникой и автоматически подстраивается под конкретные дорожные условия, или многорежимный полный привод Super Select у Mitsubishi с возможностью принудительного отключения передней оси. Например, у той же Subaru есть разные решения полного привода для разных машин. В частности на машинах с «автоматом» ставится электронно-управляемая блокировка межосевого дифференциала, а на WRX STI будет уже активный центральный дифференциал. К тому же могут быть модификации с постоянным симметричным или активным распределением тяги. Так что, охватить каждую модель и рассказать принципы работы той или иной системы в рамках одной статьи не получится. Общая же суть примерно одинакова.

Тем не менее, хотелось бы еще на пару минут остановиться на системе полного привода, разработанной «Хондой». Она носит имя SH-AWD (SH — Super Handling, в дословном переводе с английского — «супер-управляемый»). Как видно из названия, предназначена она не столько для повышения внедорожных качеств автомобиля, сколько для улучшения управляемости. Главная особенность этой системы в том, что она распределяет крутящий момент не только между передними и задними колесами, но и между правым и левым задним колесом. То есть в крутом повороте до 70% крутящего момента может передаваться на внешнее заднее колесо, что буквально ввинчивает машину в поворот. Такая система устанавливается на некоторые модели Honda и Acura, у других марок она пока недоступна.

On-demand или подключаемый автоматически полный привод

В дословном переводе выражение «torque on-demand» означает «крутящий момент по требованию». Такой тип привода появился самым последним и получил в данный момент наибольшее распространение. Почти все современные кроссоверы оснащены такой системой полного привода: Toyota Rav 4, Nissan Pathfinder (нового поколения), Nissan Qashqai, Mitsubishi Outlander, Ford Explorer, Kia Sportage (c 2004 года) и так далее.

В основе этой системы лежит огромное количество датчиков, отслеживающих скорость каждого конкретного колеса, угол поворота колес, крены кузова и так далее. Чем дороже автомобиль, тем больше будет различных датчиков. Они собирают всю информацию о поведении машины на дороге, а компьютер ее обрабатывает и распределяет крутящий момент на ту или иную ось посредством электронно-управляемой муфты.

Ранние схемы двадцатилетней давности «тупили» и могли вести себя неадекватно. К примеру, могли подключить заднюю ось в повороте, когда это уже не нужно, из-за чего машина могла уйти в занос, а затем, когда ты пытаешься подправить положение газом, отключить ее. В современных системах такого уже не бывает, и в целом их работа заслуживает уважения. К тому же добавление новых датчиков, параметров, а также использование мощных процессоров и оптоволокна при передаче данных позволило этим системам не только делать все вовремя, но даже играть на опережение.

В нормальных условиях ведущая ось у автомобиля только одна, но при необходимости, в основном, при пробуксовке и иногда на старте, подключается вторая. Затем она так же быстро и автоматически отключается. Устройства для подключения второго моста могут быть различные: от вискомуфты до многодискового сцепления с электронным управлением, получающего информацию о пробуксовке от датчиков ABS и улавливающего малейшую разницу в скоростях вращения переднего и заднего мостов.

Однако есть одно большое «но». Такие системы годятся для того, чтобы выбраться из сугроба у подъезда или благополучно проехать по обледенелому повороту. Можно проехать и по умеренно разбитой грунтовке. Но несколько километров пробиваться вперед по рыхлому песку или снегу с пробуксовкой на них не получится. Также как и долго буксовать на месте. Такой тип привода предназначен, скорее, для улучшения управляемости, нежели для покорения бездорожья. Даже семиминутный ледяной дрифт на парковке может перегреть электронную муфту. В таком случае, чтобы система заработала, придется ждать, пока она остынет.

Кстати говоря, чтобы преодолеть небольшую грязевую лужу по пути на дачу, можно принудительно — электронно — подключить полный привод. Главное — не забыть его потом отключить. Можно также и сделать машину чисто моноприводной, то есть деактивировать автоматическое подключение второй оси.

Какой привод выбрать?

Разобраться во всех тонкостях работы различных систем полного привода непрофессионалу довольно сложно, но основные отличия, которые изложены в этой статье, нужно понимать. Ведь поняв их, маркетологам будет сложнее манипулировать различными понятиями, а вам проще оценить силы автомобиля в той или иной ситуации, чтобы не оказаться сидящим в машине с блестящим шильдиком «AWD», которая тоже «сидит».

В конце хочется резюмировать. Part-time (полный привод, подключаемый вручную) отлично подойдет для любителей часто помесить грязь, выбраться на природу, охоту или рыбалку. К плюсам можно отнести дешевизну, простоту и эффективность такой конструкции. К минусам — что полный привод нужно подключать самостоятельно, что не всегда удобно и быстро, а также опасное поведение такого полноприводного автомобиля на дороге с сухим асфальтом.

On-demand AWD (автоматически подключаемый полный привод) бояться не стоит. Такая система отлично ведет себя в условиях города и легкого проселка. Полный привод выручит утром после снегопада, на льду и в дождь, но рассчитывать на него на бездорожье не стоит.

Постоянный полный привод, казалось бы, хорош всем и выглядит как идеальный вариант на все случаи жизни, но такие системы дороги и сложны. Однако они обеспечивают отличную управляемость на асфальте и хороший уровень проходимости. Правда, не стоит забывать в этом случае о блокировке дифференциалов.

Фото: Юрий Смитюк/ ТАСС

Что такое межосевой дифференциал

[WapCar] В многоосном ведущем автомобиле каждая ведущая ось соединена приводным валом. Чтобы каждая ведущая ось могла иметь разные входные угловые скорости, чтобы исключить явление скольжения ведущих колес каждой оси, между ведущими осями может быть установлен центральный дифференциал, также известный как межосевой дифференциал.

Транспортное средство движется не только по прямой линии, но и поворачивает под разными углами. Когда транспортное средство движется по кривой, траектории четырех колес представляют собой четыре дуги с разным радиусом.Это заставляет четыре колеса вращаться с разной скоростью в поворотах. Если колеса могут вращаться только с одинаковой скоростью, транспортное средство не может поворачиваться вообще, и даже если рулевое управление будет принудительным, средняя ось будет сломана из-за разницы в скорости колес. В это время необходимо установить дифференциал для реализации дифференциальной скорости, которая может разлагать фиксированную скорость на выходном валу двигателя на разные скорости и передавать их на колеса.

Когда автомобиль поворачивает, радиус поворота передних колес больше, чем у задних колес с той же стороны, поэтому скорость передних колес выше, чем скорость задних колес, так что четыре колеса принимают совершенно разные маршруты.Следовательно, полноприводным автомобилям необходим центральный дифференциал для распределения крутящего момента между передней и задней осями.

Типы центральных дифференциалов: открытый центральный дифференциал, многодисковый дифференциал с муфтой сцепления, дифференциал Torsen и дифференциал с вязкостной муфтой.

Открытый центральный дифференциал

Открытый дифференциал — это дифференциал, не имеющий ограничений и способный нормально работать при поворотах автомобиля, планетарный ряд не имеет устройства блокировки.Если полноприводное транспортное средство оборудовано тремя открытыми дифференциалами спереди, в центре и сзади, если одно из колес проскальзывает, вся мощность автомобиля будет тратиться на это колесо, в то время как другие три колеса не могут достичь сила.

Достоинства: Особого преимущества нет, т.к. дифференциальная скорость — необходимое условие для нормального вождения автомобиля;

Недостатки: В области внедорожников открытый дифференциал повлияет на рельеф дорог без твердого покрытия.

Многодисковый дифференциал сцепления

Многодисковые дифференциалы сцепления основаны на мокрых многодисковых сцеплениях для создания дифференциального крутящего момента. Этот тип системы в основном используется в качестве центрального дифференциала своевременной системы полного привода, и внутри есть два набора фрикционных дисков: один — ведущий диск, а другой — ведомый. Ведущий диск соединен с передней осью, а ведомый диск соединен с задней осью. Два набора дисков погружены в специальное масло, и их комбинация и разделение зависят от электронного управления системой.

При движении по прямой скорость переднего и заднего мостов одинакова, и нет разницы в скоростях между ведущим диском и ведомым диском. В это время диски разделены, и автомобиль в основном находится в состоянии переднего или заднего привода, что позволяет сэкономить топливо. В процессе поворота существует разница в скорости между передней и задней осями, а также разница в скорости между основным и ведомым дисками. Однако, поскольку разница скоростей не соответствует предварительно установленным требованиям электронной системы, два набора дисков по-прежнему разделены, и рулевое управление транспортного средства в это время не изменяется.

Разница скоростей текущей задней оси превышает определенный предел, например, когда передние колеса начинают буксовать, электронная система управления будет управлять гидравлическим механизмом для сжатия многодисковой муфты. В это время ведущий диск и ведомый диск начинают контактировать, аналогично комбинации муфты, крутящий момент передается от ведущего диска на ведомый диск, чтобы реализовать полный привод.

Условия включения и коэффициент распределения крутящего момента многодискового фрикционного дифференциала повышенного трения регулируются электронной системой, а скорость отклика высокая.Некоторые модели также имеют функцию ручного управления «LOCK», то есть главный и ведомый диски могут поддерживать постоянное комбинированное состояние, и эта функция близка к состоянию блокировки полного привода на профессиональном бездорожье. транспортное средство. Однако фрикционная накладка может передавать не более 50% крутящего момента на заднее колесо, а фрикционная накладка может перегреться и выйти из строя из-за интенсивного использования.

Преимущества: Скорость реакции очень высокая, и ее можно мгновенно комбинировать; большинство моделей имеют электронное управление и не нуждаются в ручном управлении;

Недостатки: не более 50% мощности может передаваться на задние колеса, которые подвержены перегреву при работе с высокой нагрузкой.

Дифференциал Torsen

Происхождение названия Torsen — тяга с датчиком крутящего момента, ядро ​​Torsen — это червячная передача и система зацепления червячной передачи. Со структурного вида дифференциала Torsen вы можете увидеть двойную червячную передачу и структуру червяка, это их структура зацепления и блокировки, а также однонаправленная передача крутящего момента от червячной передачи к червячной передаче, которая обеспечивает функцию блокировки дифференциала, которая ограничивает проскальзывание.При обычном движении по кривой передний и задний дифференциалы работают как традиционные дифференциалы, а червячная передача не влияет на разницу в выходной скорости полуоси. Например, когда автомобиль поворачивает налево, правое колесо быстрее дифференциала, а скорость слева медленная, и червячные передачи с разными левыми и правыми скоростями могут точно соответствовать синхронизаторам. В это время червячная передача не заблокирована, потому что крутящий момент передается от червячной передачи к червячной передаче.Когда одно колесо проскальзывает, червячная передача в сборе играет роль. Распределение мощности автоматически регулируется чрезвычайно быстро с помощью дифференциала Torson или гидравлической многодисковой муфты.

Когда автомобиль движется нормально, корпус P дифференциала вращается и приводит во вращение червяки 3 и 4. В это время нет относительного вращения между 3 и 4, поэтому красная ось 1 и зеленая ось 2 вращаются с одинаковой скоростью. Когда одна ось встречает большее сопротивление, а другая ось работает на холостом ходу, например, красная ось встречает большее сопротивление, она сначала будет стоять на месте, а корпус дифференциала все еще вращается, поэтому он приводит в движение червячную шестерню 4, катящуюся по красной оси. , 4 вращается и приводит 3 во вращение, но 3 и зеленая ось 2 обладают эффектом самоблокировки, поэтому вращение 3 не может заставить зеленую ось 2 вращаться, поэтому 3 перестает вращаться.В то же время 4 также перестает вращаться, поэтому 4 может приводить во вращение только красную ось, чтобы вращаться вместе с вращением корпуса дифференциала, то есть крутящий момент распределяется на красную ось, и с автомобилем нет проблем.

Основным устройством является центральный самоблокирующийся дифференциал с измерением крутящего момента, который может непрерывно изменять выходную мощность между передней и задней осями с 25:75 до 75:25 в зависимости от состояния движения. И реакция очень быстрая, почти нет лагов (характеристики самоблокирующегося дифференциала с измерением крутящего момента также были подробно проанализированы выше), а с поддержкой электронной программы стабилизации инициатива распределения мощности дополнительно улучшена. .

Проще говоря, дифференциал Торсона — это полностью автоматический чисто механический дифференциал, то есть дифференциал повышенного трения, не требующий человеческого контроля + 100% надежность + прямая трансмиссия. С определенной точки зрения, это очень сбалансированный дифференциал. дизайн.

Преимущества: он может мгновенно обеспечивать обратную связь по разнице сопротивлений между ведущими колесами, распределять выходной крутящий момент, а характеристика блокировки является линейной, которую можно регулировать в относительно широком диапазоне выходного крутящего момента;

Недостатки: Отсутствует полный привод; способность дифференциала к ограниченному скольжению ограничена, и мощность не может быть полностью передана на определенное колесо.

Дифференциал вязкой муфты

Дифференциал вискомуфты, этот дифференциал представляет собой интеллектуальное устройство, которое автоматически распределяет мощность на современных полноприводных автомобилях. Обычно устанавливается на полноприводные автомобили на базе переднего привода. Такая машина обычно работает в режиме переднего привода. Самая большая особенность вискомуфты заключается в том, что она может автоматически распределять мощность на заднюю ведущую ось по мере необходимости без каких-либо манипуляций со стороны водителя.

Принцип работы вязкостной муфты в чем-то аналогичен многодисковой муфте. На первичном валу имеется множество внутренних пластин, которые вставлены во множество внешних пластин в корпусе выходного вала и заполнены высоковязким силиконовым маслом. Входной вал соединен с трансмиссией переменной скорости на переднем двигателе, а выходной вал соединен с задней ведущей осью.

При нормальном вождении нет разницы в скорости между передними и задними колесами, вискомуфта не работает, и мощность не распределяется на задние колеса, и автомобиль по-прежнему эквивалентен переднеприводному автомобилю.

Когда автомобиль движется по обледенелой или заснеженной дороге, передние колеса буксуют и пробуксовывают, и между передними и задними колесами имеется большая разница в скорости. Силиконовое масло между внутренней и внешней пластинами вязкостной муфты начинает расширяться из-за тепла из-за перемешивания, что приводит к большому вязкостному сопротивлению, предотвращению относительного движения между внутренней и внешней пластинами и созданию большого крутящего момента. Таким образом, мощность автоматически передается на задние колеса, и автомобиль трансформируется в полноприводный.

Когда автомобиль поворачивается, вискомуфта также может поглощать разницу в скорости между передними и задними колесами из-за разницы во внутреннем колесе и действовать как передний и задний дифференциал. Когда автомобиль тормозит, это также может предотвратить блокировку заднего колеса первым.

Достоинства: компактные размеры, простая конструкция, невысокая стоимость изготовления;

Недостатки: низкая скорость отклика, малый коэффициент распределения крутящего момента, комбинация и разделение не могут управляться вручную и могут выйти из строя из-за перегрева во время работы с высокими нагрузками.

Блог Razor RC: объяснение центральных дифференциалов

Один из наиболее неправильно понимаемых вариантов настройки Slash 4×4 — это центральный дифференциал. Я читал много сообщений о центральных дифференциалах, и большинство из них говорят: используйте скользящую муфту для удара и межосевой дифференциал для гонок.

Я согласен с этим утверждением, но почему? Чтобы понять, почему, вы должны сначала понять, что делают эти два устройства и чем они отличаются.

Проскальзывающая муфта

В Slash 4×4 мощность обычно равномерно распределяется спереди назад, слева направо.

50% мощности идет вперед, 50% — сзади. И на каждом конце есть еще один дифференциал, который позволяет левому и правому колесу вращаться с разной скоростью. При движении по прямой левое и правое колеса будут вращаться с одинаковой скоростью. При повороте внешнее колесо должно вращаться быстрее, чем внутреннее колесо. Думаю, большинство людей это понимают.

Проскальзывающая муфта позволяет всей трансмиссии (всей мощности в системе) при необходимости проскальзывать. Чем плотнее вы сделаете проскальзывающую муфту, тем труднее будет заставить трансмиссию проскальзывать.Чем свободнее, тем легче. Когда он проскальзывает? Когда двигатель пытается вращаться со слишком большой скоростью, отличной от скорости вращения колес. Когда вы совершаете эти гигантские 20-футовые прыжки и приземляетесь, когда автомобиль разгоняется до 20 миль в час, а двигатель — до 40 миль в час, тапочка будет проскальзывать, вместо того, чтобы бросать гранату в вашу трансмиссию. Это хорошо и предотвращает поломку деталей.

Вы также можете выполнить некоторую настройку для условий с низким сцеплением: когда вы нажимаете на дроссельную заслонку, и двигатель пытается вращаться с невероятной скоростью, более свободный тапок будет проскальзывать, а не мгновенно пытаться применить полную мощность и вращать колеса.Это часто используется в автомобилях 2WD, чтобы обеспечить примитивную форму контроля тяги.

Центральный дифференциал

Теперь центральный дифференциал более сложен, и почти все, что я читал о нем на форумах Slash, неверно. По сути, центральный дифференциал позволяет передним и задним колесам вращаться с разной скоростью, так же как передний / задний дифференциалы позволяют левому и правому колесам вращаться с разной скоростью.

Почему это полезно? Эта ссылка содержит лучшее описание, которое я когда-либо видел, и я никогда не видел, чтобы кто-нибудь объяснял эту простую концепцию, хотя она чрезвычайно важна:

http: // 4x4abc.com / 4WD101 / abc4.html

Большинство людей говорят: «Чтобы лучше работать, нужен центральный дифференциал. Один нужен для гонок. Ездит лучше ». Хорошо, но почему? Что вообще значит «обращаться лучше»? Каким образом он «ездит лучше»?

При повороте передние и задние колеса должны вращаться с разной скоростью, потому что каждое колесо в повороте не движется по одной и той же линии! Наружное переднее колесо должно двигаться дальше всего, а внутреннее заднее колесо — самое короткое. Таким образом, чтобы каждое колесо вращалось с правильной скоростью, передний выходной вал от центрального дифференциала должен вращаться быстрее, чем задний выходной вал.

Это то, что делает центральный дифференциал — он позволяет передним колесам поворачиваться быстрее, чем задним. Или: при повороте больше мощности идет вперед, а меньше — сзади. Если вы заблокируете центральный дифференциал (сверхгустая жидкость или используете заблокированный тапок), передняя и задняя части заблокируют выходные валы и не могут вращаться с разной скоростью.

Проскальзывающая муфта не может дать одинаковый эффект — мощность всегда одинакова спереди и сзади, она позволяет проскальзывать только всей системе, а не по отдельности спереди и сзади.

Вот почему полноприводные автомобили «лучше управляются» с межосевым дифференциалом. Колеса могут легче следовать своей естественной линии. В результате автомобиль не будет так сильно толкать и будет следовать за линией, на которую вы указываете передними колесами.

Центральный дифференциал: управление на колесах

Другой эффект межосевого дифференциала возникает, когда только два колеса находятся на земле. С тугими тапочками вы легко можете ездить на заднем колесе с мощным мотором, потому что передняя часть поднимется (задняя будет приседать).Независимо от того, что вы делаете, задние колеса по-прежнему будут набирать свой нормальный% мощности и будут продолжать движение вперед (или вверх!).

С центральным дифференциалом, когда передние колеса поднимаются и начинают терять сцепление с дорогой, он автоматически начинает передавать мощность на конец с меньшим сцеплением. Задние колеса прилипают к земле, но передние колеса находятся в воздухе и могут легче вращаться. Так как им легче вращаться, они это делают, и мощность передается на крутящиеся передние колеса и от задних колес.Это снижает общую мощность двигателя, подаваемую на заднюю часть. Вы можете настроить противодействие хрипу центрального дифференциала, используя более жидкую / более густую жидкость.

Хотя большие задние колеса выглядят круто, обычно они не самый быстрый способ ускориться. Если вы не свистите, вы сможете ускориться быстрее! У продвинутых гоночных мотоциклов обычно есть система анти-колесного управления, чтобы ускорить мотоцикл быстрее, и та же концепция может быть применена к автомобилям с дистанционным управлением. Также легче управлять, когда передние колеса находятся на земле…

Центральный дифференциал: недостатки

Итак, мы поговорили обо всех достоинствах центрального дифференциала, каковы его недостатки? Ну, во-первых, устройство намного сложнее и подвержено поломкам, чем простая проскальзывающая муфта.Кроме того, требуется больше работы для обслуживания, настройки и исправления, поскольку вам придется снимать его, слить и долить жидкость. С тапочками вы просто берете гаечный ключ, настраиваете его, и вы снова в пути через 10 секунд или меньше.

Еще один эффект, который я обнаружил, заключается в том, что иногда есть особенности гусеницы, где вы по-прежнему хотите, чтобы максимальная мощность передавалась (задним) колесам, когда у вас только 2 колеса на земле (2 в воздухе).

На моем локальном треке текущий макет имеет набор из 3 маленьких двойников, которые мы называем ритм-секцией.По сути, у вас есть очень маленькие окна, в которых вы можете прыгнуть с машины, приземлиться и сразу же прыгнуть снова. Причем делать это нужно 3 раза подряд.

Из-за очень маленькой площади, в которой можно прыгать, приземляться, а затем снова прыгать, очень трудно идеально приземлить все 4 колеса одновременно. Однако, если вы этого не сделаете, когда вы нажмете на газ, чтобы совершить следующий прыжок, мощность будет перетекать с ваших (задних) ведущих колес на колеса в воздухе. В итоге получается, что у вас не очень хороший драйв, и сложно набрать достаточный импульс, чтобы сделать следующий дубль.

С тапочками этот эффект незначителен. С тугим тапком, даже если приземляются только передние или задние колеса, вы все равно можете получить очень хороший передний ход (точно так же, как вы можете при хрипе), чтобы разогнать машину и сделать следующий прыжок. На самом деле я убедил своего друга Алекса использовать скользящее сцепление в его гонке Slash 4×4, просто чтобы упростить этот участок, и он обнаружил, что результаты намного лучше.

В автомобиле 2WD ритм-секция также довольно проста, потому что вы всегда получаете полную мощность, приложенную к ведущим колесам, чтобы помочь вам ускориться для следующего двойного удара.Даже опытным водителям полноприводных автомобилей на коротких дистанциях (использующих центральный дифференциал) сложно выполнять серию прыжков, в то время как на двухколесном грузовике с коротким курсом (например, мой TLR 22 SCT) это довольно просто.

Последний недостаток центрального дифференциала заключается в том, что он не защищает трансмиссию, а также проскальзывающую муфту. Когда вы приземляете все 4 колеса с неправильной скоростью (относительно оборотов двигателя), ничто не проскальзывает и не сбрасывает мощность. Лучшее, что он может сделать, — это сбросить мощность на колесо с меньшим сцеплением, но это не всегда возможно.В целом трансмиссия получит больше защиты.

Заключение

Надеюсь, вы узнали кое-что о скользящих муфтах и ​​центральных дифференциалах, а также о том, как они работают. Мне потребовались серьезные размышления и исследования, чтобы точно выяснить, почему центральный дифференциал лучше (а иногда и хуже) для гонок, и я надеюсь, что поделился с вами этими знаниями.

Комплект центрального дифференциала

— ALZA Racing

Подробнее

Комплект для преобразования центрального дифференциала

  • Комплект для преобразования центрального дифференциала для HPI Savage FLUX HP,
  • Для использования с центральным дифференциалом ARRMA с цилиндрической зубчатой ​​передачей 50 т (AR220029, ARA310959)
  • Изготовлен из алюминия 6082-T6.
  • Подходит для преобразований Savage FLUX HP и HP XL (см. Примечания ниже)
  • Устанавливается в существующие отверстия трансмиссии на шасси FLUX HP.
  • Для двигателей с разболтовкой 25 мм и диаметром 36-49 мм

Подходит к следующим моделям:

  • HPI Savage FLUX л.с.,
  • XL Converted Savage FLUX HP со стандартной передней частью # 86057 — DOGBONE 8×78 мм
  • Nitro X и XL Savage со стандартной передней частью # 86057 — DOGBONE 8×78 мм

Что входит в комплект:

  • Две боковые пластины V2 для крепления комплекта к TVP
  • Крепление переднего дифференциала
  • Крепление заднего дифференциала со встроенной опорой двигателя
  • Набор винтов для сборки комплекта
  • Dogbone 8x110mm (для замены стоковой передней # 86057 — DOGBONE 8x78mm)

Что нужно и НЕ ВХОДИТ в комплект:

  • Дифференциал 1/8 ARRMA с цилиндрической зубчатой ​​передачей 50 т (AR220029, ARA310959)
  • Шестерня меньшего размера (11 т для стандартного двигателя) или двигатель с более низким KV

Дополнительные примечания:

  • Этот комплект не подходит для # 112609 — Savage XL Flux с октановым числом TVP и трансмиссией.
  • Межосевой дифференциал НЕ ВХОДИТ В КОМПЛЕКТ
  • При установленном CD KIT пластина двигателя не будет вставлена, если она не будет поднята с помощью дистанционных прокладок.
  • Комплект центрального дифференциала короче трансмиссии, поэтому CD KIT имеет более длинную переднюю собачку
  • Дизайн продукта может быть изменен без предварительного уведомления
  • С 42-миллиметровыми двигателями вы можете использовать шестерни диаметром от 11 тонн на 48-тонной цилиндрической шестерне.
  • Для правильной настройки используйте доступные онлайн-калькуляторы или просто свяжитесь через магазин.

центральный дифференциал | DCCDPro.com — В погоне за производительностью!

ПЕРЕЧЕНЬ НЕОБХОДИМЫХ ДЕТАЛЕЙ ДЛЯ ЗАМЕНА МОЕГО’08 6 СКОРОСТЬ В WRX

Трансмиссия
Приводной вал с
-04 по 07 устанавливается напрямую
-08 можно использовать — его необходимо укоротить (см. Ниже)
Заглушки, уплотнения и стопорные кольца для повторного использования ваших передних мостов wrx
— также можно использовать оси от 04 до 07 STi, если у вас есть опорные ступицы *** — оси 08 слишком длинные, я считаю
6-ступенчатое сцепление, маховик и вилка
— 5-ступенчатая муфта и маховик НЕ будут работать.
Можно повторно использовать всю заднюю трансмиссию, если это WRX с 3.54 задняя часть (с 02 по 04?), Я полагаю,
— Если 05 wrx и выше (кроме 3,54 сзади) вам потребуется:
— заменить задний дифференциал 3,54
— поменять кольцо и шестерню
— поменять на задний конец sti (06? и выше) (3,54)
— для этого потребуются в задней части оси sti, ступицы, тормозные диски и задняя подвеска sti в сборе
Тяга от 04 до 07 sti — это самый простой — купить один
— один 08 может быть приспособлен, но он потребует значительного укорачивания и * может * сбить ваше положение переключателя — не стоит дешево
08 Крепление трансмиссии и опора работает отлично
Рабочий цилиндр и стартер можно использовать повторно

——————————————————————————————————

1.Какие передаточные числа в коробках передач 08+?

Передаточные числа не изменились по сравнению с 2007 годом. Он составляет 3,90 спереди и 3,54 сзади, что дает 1,1 центр. Смените Straight на bugeye wrx, ​​если вы не планируете сразу менять задний дифференциал.

2. Изменилось ли передаточное число с 07?

Коэффициенты кажутся такими же.

3. Изменится ли корпус или габаритные размеры корпуса?

Нет, общий размер такой же, как и в предыдущие годы.

4. Есть ли какие-либо изменения в длине колесной базы в 08, чтобы повлиять на длину карданного вала?

Да — с 02 по 07 длина колесной базы составляет 100 дюймов. В 2008 году он был УДЛИНЕН до 103,3 дюйма. Это объясняет, почему MY02 wrx 5 speed и приводной вал 08 sti имеют одинаковую ИДЕНТИЧНУЮ длину, когда они расположены рядом друг с другом. Карданный вал 08 sti можно заставить работать — его нужно укоротить.

5. Можно ли использовать карданный вал от 04 до 07 sti с трансмиссией 08 sti?

Да — нужно будет найти карданный вал от 04 до 07 sti или от автоматической импреза.

Примечание: приводной вал 08 можно укоротить и подогнать под него. Если вы решили укоротить карданный вал 08 STi —
, передняя половина должна быть укорочена на 3 дюйма, а задняя половина должна быть укорочена на 0,5 дюйма
Вы также должны изменить кронштейн центрального подшипника, потому что он немного отличается по форме в 08. Сторона водителя кронштейна необходимо «согнуть» так, чтобы он был выше пассажирской стороны — если вы посмотрите на монтажные отверстия, то поймете. в 08 кронштейн центрального подшипника почти плоский.

6. Можно ли использовать узел переключения передач 08 в более ранней модели при замене?

Нет — Рычаг переключения передач и нижняя распорка слишком длинные. Похоже, что отверстие, вырезанное под центральной опорой для узла переключения передач, было сдвинуто назад в 08, чтобы удлинить рычаги. Вам понадобится рычаг переключения передач STi в сборе с 04 на 07.

7. При замене на wrx с охватывающими передними осями можно ли использовать те же заглушки и уплотнения оси, как если бы это была трансмиссия 07?

Да — Установите сальники и заглушки со стопорными кольцами в транс.

805329010 — Стопорные кольца x2
38415AA110 — Заглушки — x2
806730041 — Сальник левый
806730042 — Сальник правый
633046020 — Пружинный штифт x2

8. Требуются ли какие-либо изменения в трансмиссионной жидкости и жидкостях заднего дифференциала?

Нет — Используйте valvoline 80w90 в трансмиссии и смешайте масло subaru LSD в заднем дифференциале.

9. У 08 trans больше нет щупа?

Верно — там заглушка должна быть.процесс заполнения заключается в том, чтобы открыть обе пробки внизу и дать ему полностью стечь, затем заполнить указанным количеством масла — через 7 кварт вы увидите уровень в отверстии с помощью светового индикатора, и он все еще был примерно на 4-5 дюймов ниже отверстия ! На стороне водителя трансмиссии рядом с передней частью есть вторая заглушка, при открытии которой и заливке 4,5 кварты уровень масла будет совпадать с этим отверстием. По ссылке ниже есть иллюстрация.

http://www.iwsti.com/forums/how-inst…-change-3.

Добавить комментарий

Ваш адрес email не будет опубликован.
