Для чего нужна помпа: Для чего нужна помпа в автомобиле и как она работает? Что такое помпа и для чего она нужна в автомобиле

Что такое помпа в автомобиле и принцип ее работы

В составе системы охлаждения двигателя любого автомобиля есть собственный насос (на жаргоне – помпа). Элемент довольно надежен в эксплуатации, но требует присмотра, поскольку играет важную роль в работе силового агрегата. В случае поломки детали машина не сможет продолжать путь. Отсюда цель данной публикации – разъяснить неопытным автолюбителям,что такое помпа и как она функционирует.

Назначение и расположение элемента

Охлаждающая жидкость неспособна циркулировать через радиатор и водяную рубашку двигателя самостоятельно. Чтобы побудить ее к движению, в системе задействовано перекачивающее устройство – помпа, чье рабочее колесо (крыльчатка) вращается ременным приводом от коленчатого вала. В зависимости от конструкции автомобиля насос располагается в таких местах:

1. В переднеприводных авто элемент находится на правом торце двигателя (если смотреть по ходу движения). Поскольку помпа входит в состав ременного привода ГРМ, защищенного крышкой, увидеть ее снаружи нельзя.
2. На машинах, оснащенных задним приводом, насос находится на передней части силового агрегата и приводится в действие ремнем газораспределительного механизма или привода генератора.

Помпа, встроенная в конструкцию двигателя,нужна для эффективного охлаждения блока и головки цилиндров за счет создания принудительной циркуляции. Благодаря ей поток антифриза проходит через 2 радиатора – основной и салонный, где отдает львиную долю теплоты.

Роль насоса в жизни системы охлаждения

Для чего вообще нужна эта деталь? Чтобы ответить на этот вопрос необходимо ещё раз вспомнить строение охлаждающей системы. Если вкратце, то её основными элементами являются: рубашка охлаждения мотора, радиатор, термостат, наш сегодняшний герой насос, вентилятор радиатора, расширительный бачок и всякие трубки и патрубки, по которым бежит жидкость (антифриз или тосол).

Рекомендуем: Минеральное масло для мотора

Одним из условий, при которых двигатель получается качественно остужать, является постоянная циркуляция в системе – разогретый при прохождении через силовой агрегат антифриз должен поступить в радиатор, где он охладится, а потом вновь в мотор.

Именно за эту работу и отвечает автомобильная помпа – она гоняет жидкость по венам охлаждающей системы двигателя. Вряд ли стоит говорить, что поломка этого насоса ставит под удар работоспособность силового агрегата в целом, потому как, не остывая, он просто-напросто закипит и заглохнет.

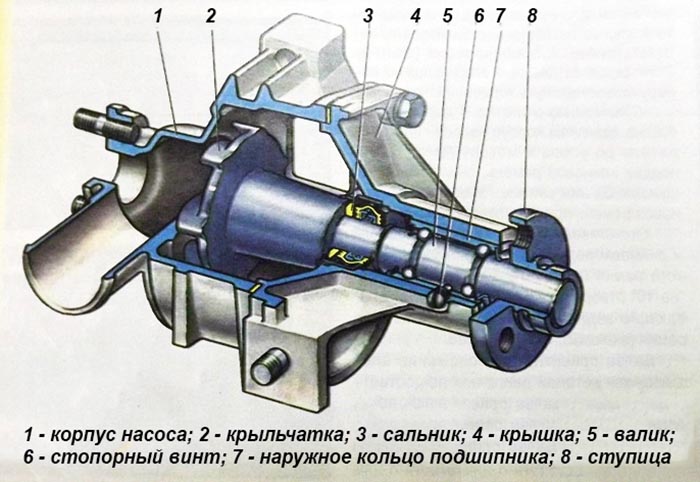

Конструкция и принцип действия насоса

Не помешает рассмотреть, из чего состоит и как работает автомобильная помпа. Элемент представляет собой корпус в виде крепежного фланца с отверстиями, изготовленный из алюминиевого сплава. К нему крепятся остальные детали:

• основной вал с подшипником запрессован в центральном отверстии корпуса;
• крыльчатка из пластика или металла насажена на внутренний конец вала;
• ведомый шкив (бывает зубчатый либо ручьевой) установлен на внешнем конце вала;
• чтобы тосол не вытекал наружу по оси, узел прохода вала сквозь корпус уплотнен специальным сальником.

Фланец водяного насоса прикручивается к блоку цилиндров или переходнику таким образом, что крыльчатка оказывается в потоке охлаждающей жидкости, а ведомый шкив располагается на одной оси с ведущим шкивом коленвала. Для уплотнения соединения под фланец ставится прокладка.
Принцип работы помпы чрезвычайно прост: коленчатый вал двигателя вращает крыльчатку насоса посредством приводного ремня. Чем выше обороты двигателя, тем интенсивнее антифриз перекачивается по системе. Срок службы элемента составляет от 40 до 140 тыс. км пробега в зависимости от марки и модификации автомобиля. На дорогих импортных машинах перекачивающее устройство работает дольше, на отечественных авто – меньше.

В некоторых автомобилях установлена помпа, действующая от собственного электрического привода. Такая новация не нашла широкого применения по причине удорожания конструкции и снижения надежности.

Как выбрать подходящий агрегат?

Принцип работы помпы для воды не единственное, на что необходимо обращать внимание при выборе насосного оборудования. Обязательно учитывают другие немаловажные факторы.

1. Производительность помпового насоса. Она показывает, сколько жидкости агрегат способен перекачать за единицу времени. Чтобы купить идеальный прибор, надо точно подсчитать количество используемой воды. В противном случае у хозяев возникнут проблемы, если модель окажется менее мощной.
2. Создаваемый напор. Сначала определяют глубину источника, затем высчитывают протяженность трассы до точек водозабора. Если есть вертикальные участки, то обязательно учитывают их.
3. Расход топлива для автономных устройств. От этого параметра зависит экономичность прибора. Если затраты на топливо будут чрезмерны, то оборудование приобретать нецелесообразно.

Качество подаваемой воды — еще один фактор, который влияет на выбор. При подборе любого прибора всегда отдают предпочтение именитым производителям, так как только в этом случае можно надеяться на надежность, удобство использования, долгую работу и функциональность моделей. Комплектация — далеко не последнее, что нужно узнать перед покупкой.

Познакомиться с ценами и популярными моделями оборудования можно здесь:

Поскольку выбор оборудования зависит от задач, которые перед ним ставятся, все решает то, для чего предназначается искомая модель. С одним из видов дренажных насосов познакомит следующее видео:

Была ли статья полезна?Мы хотим стать лучше. Спасибо за мнение!

Последствия поломки

Пришедший в негодность насос способен наделать много бед. Величина ущерба зависит от того, как задействована помпа в автомобиле – от ремня ГРМ или привода генератора. Аварийные ситуации выглядят следующим образом:

1. Начинает протекать прохудившийся сальник либо прокладка. Уровень антифриза в системе уменьшается, что чревато перегревом мотора, если не заметить неполадку вовремя.
2. Из-за разбитого подшипника заклинивает вал насоса. От рывка приводной ремень слетает или рвется.
3. Когда подтекает сальник помпы, вращающиеся шкивы разбрасывают жидкость во все стороны. Намокшие ремни проскальзывают и быстрее изнашиваются.

Примечание. Первопричиной утечки антифриза нередко становится изношенный подшипник, а не сальник. Вал со шкивом и крыльчаткой начинает болтаться и перекашивается под давлением приводного ремня. В подобных условиях сальник не способен удержать тосол, отчего водяной насос пропускает жидкость наружу.

Наихудший вариант – разрыв ременного привода ГРМ вследствие заклинивания подшипника. Для многих автомобилей это ведет к дорогостоящему ремонту силового агрегата, поскольку днища поршней ударяют по тарелкам открытых клапанов и загибают их толкатели. В лучшем случае придется снять ГБЦ и поменять клапанную группу, в худшем – выбросить пробитые поршни и треснувшую от удара головку цилиндров.

Слетевший ремень привода генератора не нанесет ущерба, разве что исчезнет подача электроэнергии в бортовую сеть и начнет разряжаться аккумулятор. Но параллельно возникнет перегрев мотора, ведущий к ускоренному износу цилиндропоршневой группы.

Типы насосов для скважин

Задумываясь о том, какой насос или помпа лучше всего подойдет для вашего участка, вы можете, конечно, пересмотреть массу изданий и даже зайти на специализированные форумы, где пользователи обсуждают, какой насос лучше сделать своими руками для самых разных условий. Отзывы владельцев помогут немного сориентироваться в огромном разнообразии такого плана изделий. Однако этого можно и не делать, ведь на самом деле дать однозначный ответ на вопрос о том, какую же помпу или насос лучше делать своими руками, невозможно, т.к. выбор зависит от множества факторов: диаметра и глубины скважины, наличия примесей в воде, возможности подключения к электрической сети. Существует несколько типов насосов для скважин, которые можно сделать своими руками. Рассмотрим основные из них.

Корпусом такого насоса является металлический цилиндр. Внутри него двигается поршень, соединенный с ручкой «качка». В качестве корпуса (цилиндра) может использоваться кусок трубы, корпус гидроцилиндра, гильза от дизельного двигателя. Поршень может быть изготовлен из различных материалов (пластик, дерево, металл) — здесь каждый выбирает наиболее удобный для условий своего участка. Поршень должен быть уплотнен резиновым кольцом. Конструкция очень похожа на ручной насос для подкачки велосипедной камеры, только водяной насос, будь он ручной или электрический, имеет большие размеры и производительность.

Схема расположения поверхностного насоса.

Производительность насоса, будь он ручной или электрический, покупной или же сделанный своими руками, зависит от клапанов, обратного и пропускного. Клапаны — это отверстия, расположенные в корпусе поршня и в нижней крышке цилиндра. При движении поршня к нижней точке вода проходит через клапан в пространство над поршнем. В случае движения поршня вверх эта вода вытесняется в выпускную трубу. Она должна быть металлической или с армированием. Недопустимо использование чисто резинового шланга, т.к. он будет реагировать на изменение давления в цилиндре и постоянно сжиматься.

Глубинный электрический насос используется в случае, если вода залегает на глубине более 8-10 м. По своей конструкции данный насос полностью повторяет описанную выше модель, однако имеются и свои отличия. Шток поршня «ходит» непосредственно в выпускной трубе, а она устанавливается не сбоку цилиндра, а на его верхней крышке. В данном случае шток поршня имеет увеличенную длину, ввиду чего его лучше всего сделать своими руками из менее тяжелого, но надежного материала.

Признаки неисправности помпы

В процессе эксплуатации авто водяной насос изнашивается естественным образом. Наибольшую нагрузку испытывают 2 детали – подшипник и сальник, они чаще всего и выходят из строя. Крыльчатка и шкив ломается значительно реже. Неполадки проявляются так:

1. На месте постоянной дислокации автомобиля возникают пятна антифриза.
2. Охлаждающей жидкостью забрызгана торцевая стенка мотора и близлежащие агрегаты. Если механизм защищен кожухом, становятся заметны потеки тосола в нижней части.
3. На работающем двигателе слышен гул или треск со стороны помпы.
4. Силовой агрегат глохнет на ходу, температура охлаждающей жидкости подскакивает до максимума.

Возникающие под машиной пятна всегда должны настораживать водителя. Если в подкапотном пространстве сухо, а на асфальте заметна протечка, снимите защитную крышку газораспределительного механизма. Обнаружив в районе помпы сырость, выполните простую диагностику: ослабьте приводной ремень и покачайте рукой шкив перекачивающего устройства. Заметный люфт вала – явный признак, что пора менять насос системы охлаждения двигателя.

Если вам удалось уловить шум, издаваемый разбитым подшипником помпы, немедленно диагностируйте его на предмет люфта. Способ проверки идентичен: следует добраться до шкива, ослабить натяжение ременной передачи и покачать его рукой.

Когда мотор заглох в процессе движения, а датчик показывает температуру более 120 °С, значит, худшее уже случилось. Вал насоса заклинил, а ремень ГРМ порвался либо соскочил. Остается надеяться, что клапаны двигателя не встретились с поршнями и не загнулись.

При обрыве ремня привода генератора мотор не заглохнет, но включится индикатор зарядки аккумуляторной батареи, а температура неизбежно подскочит (ведь насос перестал качать жидкость). Сразу выключайте двигатель и принимайте меры по эвакуации автомобиля в гараж или на автосервис.

Поломка помпы и течь охлаждающей жидкости

Внимание! Открывать крышку радиатора или расширительного бачка на разогретом двигателе крайне опасно! Это может привести к серьезным ожогам! Обязательно дайте двигателю остыть. Только после остывания двигателя медленно отвинчивайте указанные крышки, продолжая соблюдать при этом максимальную осторожность.

Если герметичность системы не нарушена, уровень охлаждающей жидкости в норме, но жидкостной насос не обеспечивает циркуляцию жидкости, это закономерно приводит к тому, что температура двигателя быстро повысится. На это укажут показания на панели приборов при условии полностью исправного датчика. Всегда помните, что даже нескольких минут езды в таком режиме даже с минимальными нагрузками на мотор уже будет достаточно для закипания ОЖ в радиаторе и заклинивания силовой установки.

При обнаружении перегрева по причине отказа помпы или выявлении интенсивной течи на заведенном и/или заглушенном моторе, нужно немедленно прекратить дальнейшее движение. Помпу может уже почти заклинить по причине разрушения подшипников, о чем скажет характерный металлический звук в процессе работы. Вполне очевидно, что в случае сильной течи тоже нельзя ехать дальше даже тогда, когда Вы имеете возможность долить ОЖ до нормального уровня. Лучше добраться с такими неисправностями до места ремонта, но уже не своим ходом, или приступить к ремонту на месте.

Еще одним признаком поломок помпы является слабое подтекание или следы утечки антифриза в том месте, где установлен центробежный насос. Если явной и сильной течи нет, тогда необходимо дать двигателю остыть. Только затем можно долить ОЖ до нормального уровня. После долива возможно продолжить движение, так как циркуляция жидкости все равно будет обеспечивать нормальное охлаждение. Главное в таком случае-постоянный контроль уровня жидкости в расширительном бачке и регулярный долив по дороге до ближайшего СТО, так как нормальная эксплуатация машины становится невозможной.

Учтите, что рядовые нагрузки на мотор при наличии даже слабой течи из помпы недопустимы, так как течь может немедленно увеличиться и стать интенсивной при условии продолжения эксплуатации двигателя в обычных режимах.

Можно ли отремонтировать деталь?

На подавляющем большинстве машин устанавливается неремонтируемая помпа охлаждения двигателя. При желании автолюбитель сможет ее снять и разобрать, но поменять сальник и подшипник вряд ли получится, поскольку данных запчастей нет в продаже. Исключение – классические модели «Жигулей» и ряд других моделей авто, для которых производятся ремонтные комплекты.

Справка. Запчасти ремкомплектов не относятся к оригинальным и не блещут качеством. Ресурс помпы после ремонта сократится вдвое против заводской запчасти.

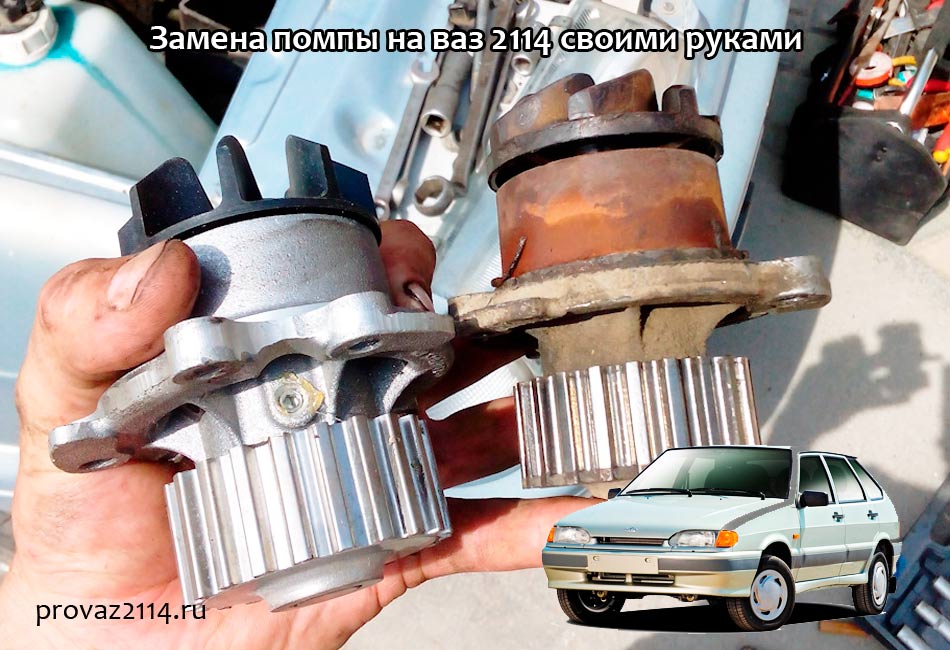

Водяные насосы принято менять в сборе. Причем сама замена не составляет большой сложности – очистили посадочное место от старой прокладки, нанесли герметик и прикрутили новый насос. Наиболее трудоемкая часть процедуры – это разборка узла ГРМ с выставлением меток, снятием шкивов и заливкой / опорожнением системы охлаждения. Если у вас недостаточно опыта в ремонте автомобилей, лучше доверить работу мастерам станции техобслуживания.

Ремонт водяной помпы

Помпа двигателя является ремонтопригодным разборным узлом. Здесь есть возможность заменить как весь механизм, так и отдельные его элементы, например подшипники. То, что помпа автомобильная не обязательно должна заменяться полностью, не может не радовать, поскольку это позволяет существенно удешевить ремонт. Правда, доступ к этому узлу для его частичной или полной разборки бывает затруднен. Так, в некоторых моделях автомобилей для этого необходимо частично откручивать подушки двигателя, работая снизу из смотровой ямы. Очень часто замена помпы производится при каждой второй замене ремня/цепи ГРМ, но при возникновении симптомов неисправности водяного насоса меняют и раньше, все зависит от качества детали и уровня выполнения работы при предыдущей смене привода ГРМ и самой детали.

Водяной насос без питания

Конечно, если вы видите такой насос первый раз, то как и я можете подумать, что это бред. Такой же как и изобретение вечного двигателя. Но нет, все гораздо проще и довольно легко объяснимо. Это 100% рабочая модель водяного насоса, повторенная уже не одним умельцем.

Изготовление водяного насоса

Итак, для начала я расскажу как устроен насос, а потом его принцип действия и работа в реальных условиях.

Конструкция с описанием

Вот так он выглядит. Все делано из труб ПВХ.

В данном случае конструкция имеет вид прямой трубы с различными клапанами и краниками, с ответвлением в центре более толстого диаметра трубы.

Самая толстая чать – это буфер или ресивер для накопления и стабилизации давления. Слева и справа установлены входные и выходные шаровые краны.

Я буду рассматривать насос справа на лево. Так как правая сторона – это вход для воды, а левая – выход.

Вообщем, уяснили, что вода подается на шаровый кран справа. Далее идет на тройник. Тройник, разделяет потоки. Вверх подает к клапану, который закрывается при достаточном давлении. А прямой поток подается на клапан, который открывается при достижении нужного давления.

Затем, идет опять тройник на ресивер и уже на выход. А, ещё манометр, но его может и не быть, не столь важен.

Все детали разложены перед сборкой. Я использую ПВХ трубы, они клеются на клей, но вполне можно использовать и полипропилен.

Собираю. Второй клапан по середине и выглядит немного иначе. Разница этих двух клапанов в том, что изначально латунный клапан будет всегда открыт, а клапан из ПВХ изначально всегда закрыт.

Конечная часть насоса.

Почти готовый образец.

Добавим манометр для замера давления в работе.

Водяной насос с манометром готов к испытаниям.

Испытания насоса

Пришло время установить и испытать насос. Хочу немного оговориться и сказать, что насос не то чтобы качает воду, а скорее усиливает её напор. Я имею в виду, что для работы насоса необходимо начальное давление.

Для этого установим насос в небольшом ручье. Подключим длинную трубу в несколько метров (это обязательно условие) и будем забирать воду с небольшого возвышения. В итоге к насосу вода будет течь сама.

Ставим ресивер вертикально, латунный клапан должен быть на открытом воздухе.

И насос, щелкая клапанами начинает подавать воду выше уровня забора. Гораздо выше уровня забора воды вначале трубы.

Принцип работы водяного насоса

Все это кажется по истине удивительным и невероятным, но тут нет никакого секрета. Такие водяные насосы ещё называют гидроударными и работают они так:

Когда подается вода, то она сразу устремляется в открытый клапан.

Как только вода наберет небольшой разбег этот клапан резко закроется. А так как столб воды в трубе имеет инерцию как и любая физическая масса, то произойдет гидроудар, который создаст избыточное давление, способное открыть второй клапан. И вода устремится в ресивер, где будет сжимать воздух.

Как только избыточное давление будет погашено и станет меньше исходящего – средник клапан закроется и откроется верхний. В результате чего вода опять побежит через верхний клапан.

Что такое помпа в легковом автомобиле

Проводить отбор тепловой энергии от двигателя внутреннего сгорания инженеры умеют несколькими способами:

• воздушный;
• жидкостной;
• комбинированный.

Системы, разработанные на основе воздушного охлаждения, принято называть отрытыми. В них задействованы направленные потоки воздуха, обходящие корпус ДВС снаружи. Подобная конструкция все реже встречается в современных автомобилях, но востребована в мелкой мототехнике.

Представителями закрытых систем являются жидкостные аналоги. Отбор тепла осуществляется за счет циркуляции антифриза по каналам охватывающей рубашки блока цилиндров. Комбинированная схема предполагает внедрение одновременно воздушного и жидкостного охлаждения для автомобиля.

В последних двух типах конструкций обязательным атрибутом является помпа, именно так обычно правильно называется водяной насос, как неотъемлемая часть принудительной циркуляции охлаждающей жидкости в автомобиле.

Важно! Системы с жидкостным охлаждением являются гораздо более тихими, чем аналоги, использующие для отвода тепла воздух.

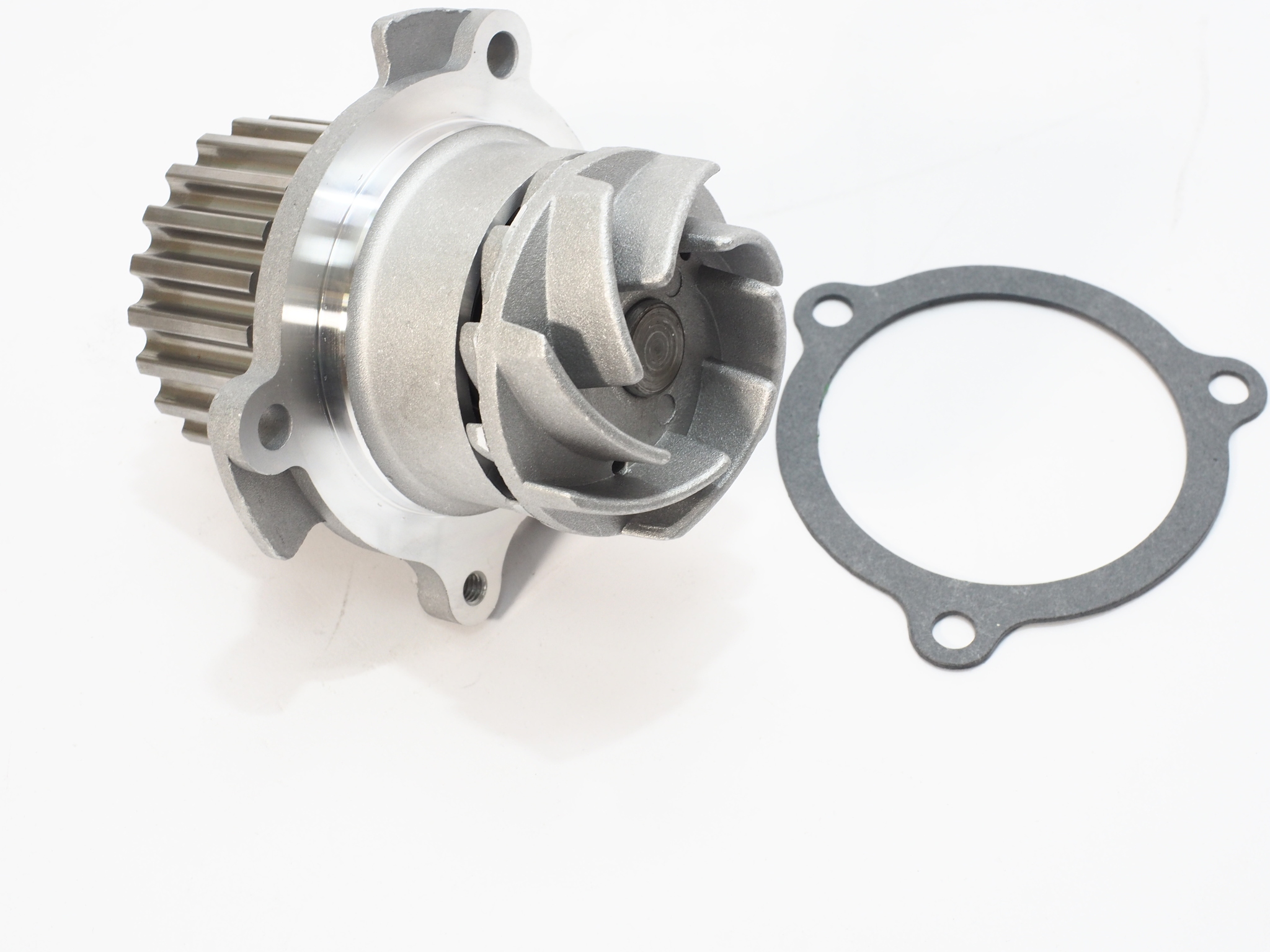

Водяной насос автомобиля. Что это такое?

Водяной насос автомобиля, или, как его еще называют, помпа, является одним из ключевых элементов жидкостной системы охлаждения любой современной машины. Его основная функция – это циркуляция охлаждающей жидкости во всей системе охлаждения. В итоге, после прохождения по кругу температура жидкости снижается, что восстанавливает ее способности охлаждать другие детали.



Водяной насос автомобиля

Чаще всего водяной насос автомобиля располагается спереди блока цилиндров силового агрегата. Его привод осуществляется при помощи клиновидного ремня от коленвала или же посредством зубчатого ремня газораспределительного механизма.

Основные составляющие элементы водяного насоса двигателя:

1. Корпус.
2. Вал, на котором находится крыльчатка с сальником. Последний является саморегулируемым. Он способен надежно удерживать охлаждающую жидкость от вытекания из узла во время его работы.
3. Шариковые подшипники, находящиеся в гнезде корпуса узла, в которых вращается вал насоса.
4. Приводной шкив с закрепленным на нем вентилятором радиатора. Последний элемент присутствует не у всех моделей авто. Зачастую вентилятор охлаждения радиатора делают с электроприводом без малейшей связи с помпой.


Принцип работы водяного насоса автомобиля таков…
При заведенном моторе антифриз, охлажденный в радиаторе, поступает к насосу, точнее к центру крыльчатки. В итоге пространство между лопастями последней полностью заполняется антифризом. За счет влияния центробежной силы крыльчатка отбрасывает антифриз в сторону. Он через специальное отверстие уходит в рубашку охлаждения силового агрегата. Таким образом, и обеспечивается циркуляция охлаждающей жидкости в системе охлаждения мотора.Стоит отметить, что для исключения подтеканий антифриза между корпусом помпы и блоком цилиндров мотора устанавливается специальная картонная прокладка.

Напоследок отметим, что вентилятор, который зачастую располагается на шкиве помпы и приводится в действие вместе с ней, изготавливается из пластика или листовой стали. Чтобы снизить шумность его работы лопасти располагают Х-образно под углами 110и 70 градусов.

С целью снижения мощности, которая необходима, чтобы приводить в движение вентилятор, используют узлы с электромагнитной муфтой. Последняя способна отключать привод вентилятора, когда температура охлаждающей жидкости снижается до 78-85 градусов. Таким образом, муфта оптимизирует работу системы охлаждения, попутно снижая шумность работы агрегата.

Водяной насос автомобиля

Зачем нужны помпы слива и дозаторы в посудомоечных машинах?

Казалось бы ответ лежит на поверхности, однако не все так просто. Может быть эти детали не так уж и нужны? Или их можно установить потом, после покупки посудомоечной машины?

ЗАЧЕМ НУЖНЫ ПОМПЫ СЛИВА И ДОЗАТОРЫ В ПОСУДОМОЕЧНЫХ МАШИНАХ?

Современные профессиональные посудомоечные машины различных производителей выпускаются в разных комплектациях. Большинство клиентов даже не задумываются об этом при покупке, ориентируясь в первую очередь на цену. Этим часто пользуются «опытные» продавцы, предлагая машины в минимальной комплектации по привлекательной цене. В случае возникновения вопросов от подготовленных клиентов, они обычно говорят, что это дополнительная опция, которую всегда можно недорого доустановить впоследствии в любом сервисе. Это не совсем так, а точнее, совсем не так! Производители посудомоечных машин разумно экономят и, порой, не предусматривают в самых недорогих моделях установку дополнительных опций. В таких моделях, как правило, отсутствуют разъемы для электрических подключений, а иногда и конструкция не предусматривает установку дополнительных модулей (отсутствуют крепления, не разведена проводка, нет отверстий для протяжки трубок и т.п. Так неужели нужно приобретать посудомоечную машину сразу в максимальной комплектации? Попробуем разобраться. Для начала опишем, на чем обычно экономят в стремлении снизить цену изделия:

• Помпа слива воды. Здесь можно сэкономить только в том случае, если место установки посудомоечной машины находится выше уровня слива, например, на специальной подставке или столе. В этом случае вода сливается самотеком. Если же машинка ставится, например, под барную стойку — сливная помпа нужна обязательно
• Дозатор моющего средства. Кроме очевидного неудобства такого решения (в этом случае персонал должен не забыть плеснуть моющую жидкость в моечную ванну внутри машины), за счет ненормированного («на глазок») использования дорогого моющего концентрата, экономия при покупке приводит к значительным эксплуатационным затратам. Экономия сомнительная, а через полгода эксплуатации превращается в дополнительные расходы

Таким образом, с учетом нашего многолетнего опыта продаж запчастей для посудомоечных машин:

• Наличие сливной помпы зависит от места установки посудомоечной машины и здесь Вы решаете сами
• Дозатор моющего средства позволяет экономить на эксплуатационных расходах и точно соблюдать необходимую для качественной мойки концентрацию моющего раствора — мы рекомендуем, а решать Вам.

Если же Вы все-таки не предусмотрели какую-либо из дополнительных опций или какая-либо деталь Вашей посудомоечной машины вышла из строя — мы поможем Вам быстро и недорого, ведь большинство перечисленных запчастей для посудомоечных машин есть на нашем складе в СПб, а наши специалисты обладают необходимым опытом и квалификацией для их установки.

Для чего нужна инсулиновая помпа

Инсулиновая помпа нужна для того, чтобы упростить контроль за уровнем глюкозы в крови и улучшить качество жизни при диабете. С помощью этого устройства можно избавиться от постоянных скачков гормона поджелудочной железы и контролировать уровень сахара в крови. Инсулиновая помпа назначается врачом-эндокринологом в медицинском центре «НАТАЛИ-МЕД» пациентам с диабетом 1-го типа, также аппарат может быть назначен пациентам с диабетом 2-го типа, если возникает необходимость в уколах.
Инсулиновая помпа представляет собой компактное устройство, которое автоматически вводит небольшие дозы гормонов в подкожную клетчатку и обеспечивает более физиологичное воздействие инсулина.

Помпа состоит из следующих составляющих:

1.    Небольшой насос с экраном и кнопками управления.
2.    Сменный картридж для инсулина.
3.    Инфузионная система с канюлей и катетером.
4.    Элементы питания.

Принцип работы инсулиновой помпы.

Внутри устройства находится поршень, который через некоторые промежутки времени давит на картридж, содержащий инсулин, тем самым обеспечивая поступление необходимой дозировки препарата через трубки в подкожную клетчатку. Катетер и канюля заменяются через 3 дня, при этом также меняется место введения гормона. Заменяя работу поджелудочной железы, помпа обеспечивает постоянный контроль уровня глюкозы.

Преимущества

.
1.    Постоянное поддержание уровня сахара в норме без скачков.
2.    Болюсная дозировка инсулина с точностью до 0,1 ЕД.
3.    Базисный режим позволяет проводить регулировку скорости поступления препарата с минимальной дозой 0,25 ЕД.

4.    Сокращение количества введения инъекции: канюля ставится единожды на три дня, а при инъекциях шприцом пациент вводит препарат 5 раз в день, тем самым снижается риск возникновения липодистрофии.
5.    Простой расчет объема препарата: пациенту необходимо лишь ввести в систему необходимые данные, инсулиновая помпа произведет дозировку самостоятельно.
6.    Инсулиновая помпа не видна.
7.    Упрощается контроль за уровнем сахара в крови во время физических нагрузок или приема пищи.
8.    Устройство помпы предупреждает о резком снижении или повышении уровня глюкозы.

9.    Устройство сохраняет данные за последние несколько месяцев.

Чтобы произвести правильный расчет дозировки, обучить пациента пользованием инсулиновой помпой, а также выписать рекомендацию на данное устройство может только эндокринолог в хорошем медицинском центре в Строгино.

Инсулиновая помпа довольно дорогая, также имеет следующие недостатки:

1.    Повышает риска развития кетоацидоза.
2.    Необходимость контролировать уровень сахара 4 раза в день.
3.    Возможно проникновение инфекции в месте установки канюли.
4.    Поломка аппарата.
5.    Для некоторых пациентов постоянное ношение помпы может быть неудобным.
6.    Риск повреждения аппарата во время физической активности.

Пациенты с диабетом могут получить инсулиновую помпу бесплатно согласно приказу Министерства Здравоохранения от 29. 12.2014 года, для этого необходимо обратиться к врачу-эндокринологу в медицинский центр «НАТАЛИ-МЕД» и получить необходимые документы.

Водяная помпа (насос) или Двигатель с холодным сердцем — Иксора

Система охлаждения двигателя по праву считается одной из наиболее важных. И не удвивительно – иногда достаточно крохотной неполадки, чтобы машина попросту встала. В данной статье мы продолжим рассматривать основные составляющие системы охлаждения и поговорим о водяной помпе: что представляет собой эта, казалось бы, не самая сложная запчасть и какие нюансы нужно знать, чтобы не ошибиться с выбором.

Помпа охлаждения двигателя, водяная помпа, центробежный насос, водяной насос – терминов много, но все они обозначают по сути одну и ту же деталь, работающую по общему принципу и выполняющую конкретную функцию: поддержание постоянного и бесперебойного движения охлаждающей жидкости по каналам системы охлаждения. Говоря проще, помпа «вынуждает» антифриз циркулировать по кругу, отдавая тепло и забирая его излишки. Стоит движению прекратиться – и Вам грозит перегрев двигателя со всеми вытекающими последствиями.

Устройство и принцип действия водяной помпы

Как правило, водяная помпа двигателя представляет собой насос центробежной конструкции, состоящий из литого корпуса (алюминиевого или чугунного), крыльчатки, вала и сальника, отвечающего за герметичность. В корпусе закреплены подшипники: они стимулируют вращение вала, и охлаждающая жидкость начинает поступать внутрь помпы по центральному каналу. Движение крыльчатки создает давление, которое в прямом смысле слова отбрасывает антифриз от центра к стенкам и выталкивает в водораспределительную трубку, а далее к патрубкам выпускных клапанов. Оттуда жидкость попадает в так называемую «рубашку охлаждения» и там нагревается. Когда температура достигает предела, открывается термостат, и горячий антифриз переходит в радиатор, гле быстро остужается, а затем по специальному патрубку возвращается в помпу. И круг повторяется снова.

Чтобы избежать потери герметичности и вытекания охлаждающей жидкости, на валу крепится сальник, а соединение помпы с «рубашкой» уплотняется прокладкой.

Причины неполадок

Наиболее «уязвимым» в составе водяного насоса автомобиля традиционно является сальник. Поскольку на него возложена ответственная задача – обеспечивать герметичность устройства – на его состояние нужно обращать особое внимание и менять регулярно и своевременно. Однако сальник может выйти из строя и раньше положенного срока. Причин много: механические повреждения, попадание песка, грязи, образование накипи, разъедание реагентами, сильные температурные перепады… Увы, при наших погодных и дорожных условиях бороться с этим сложно. Единственное, что Вы можете сделать для профилактики – следить за количеством и качеством антифриза, ведь именно от него в первую очередь зависят техническое состояние и исправная работа сальника.

Кроме сальника, в устройстве помпы также изнашиваются подшипники, закрепленные на валу. Об этой неполадке Вам услужливо «подсказывает» сам автомобиль: появляется характерный шум при работе насоса. Неисправность лучше устранять немедленно, иначе она может «разрастись» вплоть до перекоса и заклинивания вала.

Наконец, еще один элемент, выход из строя которого нарушает работу всего устройства в целом, – это крыльчатка. Она может быть выполнена из разных материалов: стальная, чугунная или даже пластмассовая. И потому ее повреждения носят различный характер: от чисто механических до едких химических реакций, вызванных низкокачественным антифризом. Здесь автомобилисту ничего не остается, кроме как тщательно подходить к выбору охлаждающей жидкости.

Замена водяной помпы

Устройство водяного насоса двигателя таково, что все его составляющие работают в едином ритме и прочно взаимосвязаны друг с другом. Поэтому при выборе элемента на замену важно помнить одно главное правило: помпу лучше менять целиком.

Где купить водяной насос и какого производителя выбрать – вот вопрос, которым задается практически каждый автомобилист, неожиданно столкнувшись с такой необходимостью. Действительно, предложений много: на автомобильном рынке представлены самые различные устройства, как оригинальные, так и аналоговые, с широким ценовым диапазоном и примерно одинаковым набором характеристик. Потому нередко у автолюбителей возникает соблазн купить водяную помпу подешевле: мол, если нет разницы, зачем платить больше? Дело в том, что разница есть, и проявляется она именно в качестве – как долго Вам прослужит новый агрегат. И, разумеется, в надежности: как ни крути, водяной насос автомобиля – штука очень важная, ведь от нее зависит работа «сердца» машины – его двигателя. Словом, погоня за дешевизной чревата гораздо большими финансовыми вложениями в будущем.

Поэтому мы советуем отдавать предопочтение проверенным брендам и прозводителям, прочно зарекомендовавшим себя на нашем автомобильном рынке.

IXORA рекомендует водяные насосы GMB:

• Компания GMB – производитель с мировым именем, один из лидеров в сфере проектирования автомобильной продукции, имеющий заводы и представительства в Японии, Германии, Англии, США, Индии и Корее.
• Созданная в 1943 году, сегодня компания GMB осуществляет поставки запчастей на сборочные конвейеры ведущих автоконцернов, а также разрабатывает комплектующие для реализации на вторичном рынке и закупки крупными японскими и европейскими производителями автокомпонентов.
• Среди ассортимента продукции основу составляют детали двигателя, трансмиссии, рулевого управления и подвески: водяные насосы, термомуфты вентиляторов, ролики ремней ГРМ, крестовины карданных шарниров, шаровые опоры, рулевые тяги и наконечники.
• В области водяных насосов компания GMB является однозначным флагманом: около 600 тысяч помп производится ежемесячно. А высочайшее качество продукции подтверждается сертификатом ISO 9002, так же как и признанием миллионов автомобилистов по всему миру.

Наиболее популярные модели водяных насосов GMB представлены в таблице ниже. Полный ассортимент можно найти в разделе каталогов запчастей.

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Производитель	Номер детали	Наименование детали	Применяемость
GMB	GWHY23A	Водяная помпа	Hyundai Accent Тагаз 1,5 90л с
GMB	GWM61A	Водяная помпа	Mitsubishi L200 1996-2007 Mitsubishi Pajero 2000-наст время
GMB	GWM51A	Водяная помпа	Mitsubishi Pajero Sport 2000-2009
GMB	GWMZ58A	Водяная помпа	Mazda 3 2005-2010 Mazda 5 2005-2010 Mazda 6 2005-2010
GMB	GWT98A	Водяная помпа, с прокладкой	Toyota Auris 2007-2013 Toyota Corolla 2007-2013 Toyota  Rav4 2007-2013
GMB	GWM79A	Водяная помпа, с прокладкой	Mitsubishi Pajero III-IV 2000-2009
GMB	GWM54A	Водяной насос	Mitsubishi Lancer IX 2000-2008 1,6л 1,3л
GMB	GWT119A	Водяной насос	Toyota Avensis 2000-2008 Toyota Camry 2000-2008 Toyota Rav 4 2006-2012
GMB	GWG90A	Водяной насос	Daewoo Kalos 2002-наст время Chevrolet Lanos 2002-наст время
GMB	GWT77A	Водяной насос	Toyota Avensis 2000-2008 Toyota Camry 2000-2008 Toyota Rav 4 2006-2012
GMB	GWT144A	Водяной насос	Toyota Auris 2007-2013 Toyota Corolla 2007-2013 Toyota  Rav4 2007-2013
GMB	GWS36A	Водяной насос	Suzuki Grand Vitara 1998-наст время
GMB	GWT92A	Водяной насос	Lexsus Rx 1997-2008
GMB	GWT101A	Водяной насос	Toyota Corolla Toyota Yaris Toyota Prius 2000-2009
GMB	GWHO40A	Водяной насос	Honda Cr-V 1995-2002
GMB	GWT83A	Водяной насос	Toyota LITEACE 1979-1986
GMB	GWM47A	Водяной насос	Mitsubishi RVR 1991-1997 Mitsubishi Space Wagon 1991-1997
GMB	GWSU12A	Водяной насос	Subaru Forester ,Impreza 1992-2000
GMB	GWN42A	Водяной насос	Nissan Almera  1990-2002 NissanPrimera 1990-2002
GMB	GWN73A	Водяной насос, комплект	Nissan Almera  2002-2010 NissanPrimera 2002-2010

В сети магазинов IXORA Вы всегда можете найти широчайший ассортимент любых деталей и запчастей.



Получить профессиональную консультацию при подборе товара и подробную информацию по всем интересующим Вас вопросам можно, позвонив по телефону – 8 800 555-43-85 (звонок по России бесплатный).

Помпы для аквариума и все о них!

Помпы для аквариума

Изучив в интернете статьи по запросам «Помпы для аквариума», немедля захотелось написать собственный материал на эту тему. Ибо, увиденное является лютым зверством над глазами и умами читателя. А ведь тема-то до безобразия проста. Так зачем мутить воду и переливать из пустого в порожнее…

Обычно подобные статьи запрашивают аквариумисты, которые находятся в состоянии помповой фрустрации =) Что ж, постараемся им помочь!

Начнем с того, что и ежику понятно, что помпы подбираются исходя из объемов аквариума, а также других задач, которые должна выполнять помпа в индивидуально взятом аквариуме. Наш совет приобретайте помпу с запасом в оборотах (л/ч). Обусловлено это тем, что постепенно помпа немного «забивается» и теряет мощность. Данный нюанс наиболее актуален для младших моделей с оборотами ~ 300-400 литров в час.

В тоже время, свежая аквариумная помпа может шпарить, как невменяемая. Как быть, если в помпе не предусмотрена регулировка потока? Все достаточно прозаично – необходимо развернуть помпу соплом в стенку и аквариум перестанет баламутить. Есть еще один эстетический вариант, который применим к свежим помпам. Вот реальный пример – запустили мы акваскейп на 300 литров, аквариум 120*50*50. И возникла необходимость поставить мощную помпу с мелкопористой губкой, т.е. тем самым обеспечив качественную механическую очистку травника. Была выбрана помпа с оборотами 2300 л/ч. Все бы хорошо, да только даже на длинной стороне аквариума (120 см.), помпа шпарила, как пескоструй для чистки днища корабля =) И вот вам лайфхак!

Как уменьшить поток аквариумной помпы

Берем пластиковые крепления для аквариумных трубок с резинкой (от внешника Tetra, JBL и т. п.), сжимая «рога» вставляем крепление, как шпильку в сопло помпы. Все! Зверь обуздан и укрощен! За счет уменьшения диаметра сопла, а также за счет преграды в виде присоски, поток воды снижается и распределяется в разные стороны.

Примечание: если «рога» не влезают в сопло, можно наоборот растопырить их, так чтобы они вцепились с внешней стороны сопла.

Думаем, что с выбором мощности помпы и «укрощением строптивой» все понятно. Перейдем к другим нюансам.

Не гонитесь за «откровенным Китаем», в кавычках потому, что сейчас все производится в Поднебесной. Откровенно китайские помпы служат недолго, у них короткий шнур (что доставляет неудобства), как правило, у них металлическая ось, которая является частой причиной очень громкой работы помпы. Хорошие помпы не стоят три копейки. Лучше один раз потратиться, но зато получить качественную вещь.

В конце статьи мы приведем перечень помп, которыми сами пользуемся и которые проверены временем. Но перед этим давайте поговорим о том, какими дополнительными функциями может обладать помпа, помимо прямого назначения – перекачивания воды и создания течения.

Итак, первое, на что хотелось обратить внимание — помпы прекрасные и тихие аэраторы аквариума. Многие начинающие аквариумисты ставят компрессор и фильтр отдельно, пытаясь получить хорошую фильтрацию и аэрацию аквариума за счет двух приборов. Спрашивается зачем?! Если есть помпы или внутренние фильтрики, которые выполняют эту функцию и в разы тише, чем обычные компрессоры. Безусловно, есть тихие пьезо-компрессоры, но они маломощные и рассчитаны на аквариумы ~ до 100 литров. А что если аквариум большой 200, 300, 500 литров. На данный момент мы знает только один мощнецкий и тихий компрессор h3Show BubbleMaker (читайте по ссылке выше).

Резюмируем — если вам нужна от помпы еще и аэрация, обращайте внимание на то, чтобы она «хорошо гоняла воздух».

Второе, помпой можно сливать и заливать воду в аквариум. Еженедельная подмена воды в любом аквариуме составляет порядка 30-50 %, кто является счастливым обладателем аквариумов от 200 литров прекрасно знают, как рутинно это делать через ведра. Запросто можно схлопотать радикулит. А ведь это можно делать при помощи помпы. Берем шланг надеваем его на сопло помпы, включаем ее и вуаля – вода сливается в ведро… а если шланг протянуть в ванную, то вообще красота. Точно также можно заливать воду в аквариум – опустив помпу в ведро со свежей водой.

Третье, обращайте внимание на дополнительные насадки, которые идут в комплекте с помпой. Важно, чтобы помпа была многофункциональной, что обеспечивается именно насадками на сопло и заборное отверстие помпы.

Ну, а теперь перейдем к рейтингу помп.



Лучшие помпы для аквариума ТОП 4

Начать рейтинг хочется с мысли о том, что современный рынок аквариумных товаров, предлагает нам ассортимент на любой вкус и цвет. Ниже приведены помпы, которые по той или иной причине заслуживают вашего внимания. И начнем мы с новинки 2019 – Tetra Filter Jet.

В комплекте к помпе идут различные насадки, а также биогубка. Наша рекомендация в отношении Tetra Filter Jet связана с тем, что ее можно будет найти в любом офлайн магазине, т. к. компания Тетра очень рьяно следит за тем, чтобы товары бренда были доступны даже в самых отдаленных глубинках нашей необъятной Родины. Вот видео-ролик об этой помпе, судите сами.



Далее мы порекомендуем помпы отечественного бренда Laguna.

Помпы для аквариума Лагуна

Да, да, да! Эта та самая «ядерная помпа», которая фигурировала в статье выше. Имя ей Laguna 2500HP, 45Вт, 2300л/ч, 100*67*108мм. Погружная аквариумная помпа высокой производительности и большой мощности с двумя выходами для воды и возможностью подключения аэрационного шланга. Помпа отличается высоким качеством и эргономичностью, низкими энергозатратами. По сравнению с аналогичными продуктами других производителей помпы TM Laguna имеют более низкое энергопотребление при равной производительности. Помпа данной модели многофункциональна: благодаря двум патрубкам для выхода воды и дополнительному шлангу обеспечит течение в любой точке аквариума, также превосходно справится с задачей подачи воды в навесной фильтр, а входящий в комплект аэрационный шланг позволит обогатить воду кислородом.

Единственный недостаток, который мы отметим… все же шнур короткий, подлиней бы-п! Но это дело поправимое, если руки не крюки. Можно самому удлинить провод насколько необходимо.

Серия этих помп также представлена: НР 800 — 1000 л/ч, НР 1200 — 1500 л/ч, НР 2000 -2000 л/ч.



И третья помпа, на которую мы рекомендуем обратить внимание – это Eheim Compact On. Эта помпа отличается от всех остальных минимализмом.

Помпы для аквариума Эхейм компакт он

И в данном случае это достоинство. Эхайм – качественный немецкий бренд, который вложил в свое детище принцип эстетики внутреннего содержимого аквариума, где громоздкое оборудование не должно отвлекать от прекрасного подводного царства.

EHEIM compactON отличается небольшими размерами, практически бесшумной работой и простотой обслуживания. Насос является полностью погружным и водонепроницаемым, класс защиты – II, максимальная глубина погружения – 1 м. Износостойкий вал обеспечивает бесшумную и долговечную работу насоса как в пресной, так и в соленой воде.
EHEIM compactON оснащен регулятором мощности потока, позволяющим свободно изменять силу течения. Насос легко крепится к стекам емкости с помощью прочных резиновых присосок. EHEIM compactON характеризуется высокой производительностью и низким потреблением энергии.
EHEIM COMPACT-ON 1000 отличный вариант для создания стабильного течения и циркуляции воды в пресноводном и морском аквариуме.

На видео, вы можете в полной мере оценить нашу рекомендацию. Отметим, что Eheim Compact On выпускается в следующих «младших» моделях 300 – до 300 л/ч (7W), 600 – до 600 л/ч (7W) и 1000 соответственно до 1000 л/ч (15W). Обратим внимание, что данная модель не предусматривает функцию аэрирования. Так же есть «старшенькие» — EHEIM compactON 2100 (1400-2100л/ч) и EHEIM compactON 3000 (1800-3000л/ч). Они предназначены только для перекачивания воды, можно использовать как внутри аквариума, так и снаружи. Так же их очень часто используют в морской аквариумистике чтоб перегонять воду из сампа в аквариум. И наконец в линейке Эхайм есть «супер зверюга» — Eheim Compact On 5000!!!

Стоит отметить, что минимализм Eheim Compact On не касается провода, он длиннющий длиннющий — два метра. За что отдельное спасибо.



И наконец, рекомендуем бюджетные помпы ATMAN, которые представлены серией АТ: помпа-циркулятор с распределительной лопаткой, что очень удобно, т.к. течение можно направлять куда и как угодно. И подъемная помпа.

Помпа-подъемная Атман

Помпа-циркулятор Атман

А для любителей моря, можно порекомендовать атмановские помпы течения серии RX.

Помпа течения Атман

Помпы течения для морских и рифовых аквариумов с волновым контроллером. Крепятся с помощью магнитного держателя. С помощью клипсы-держателя помпы можно вращать на 360 градусов. С помощью контроллера вы можете установить 6 режимов скорости и 5 волновых программ, а также отключить помпу на время кормления.

На этом разрешите завершить материал, удачных вам покупок!



Видео о фильтрах, компрессорах и помпах

+

Подписывайтесь на наш YouTube-канал, чтобы ничего не пропустить



Смотрите также:

Обзор легендарных внешников EHEIM

Обзор фильтров Tetra

Фильтр для аквариума: какой лучше?

Аквариумные наполнители для фильтра

 Можно ли отключать фильтрацию аквариума на ночь?

Аквариумный фильтр своими руками

Аквариумная статистика по фильтрам

Внешний фильтр для аквариума, какой лучше?

Внутренний фильтр для аквариума, какой лучше?

Рекомендуем так же почитать:

Что такое «Насос?» | Фитнес 19 тренажерных залов

Могут ли люди, не занимающиеся бодибилдингом, испытать мышечное возбуждение в тренажерном зале?

Возможно, вы слышали жаргон в тренажерном зале и задавались вопросом, о чем идет речь. Помните выражение «больше, лучше, быстрее, больше?» Памп – это способ достижения этого бодибилдерами. Другими словами, с пампом мышцы выглядят больше, иногда даже на полдюйма больше. Могут ли другие участвовать в акции? да.



Как получить насос

Накачанные мышцы выглядят пухлыми от нагрузки.Вы можете получить результат, выполняя упражнения на пределе своих возможностей до отказа мышц. Когда вы работаете, кровеносные сосуды расширяются, а кровоток увеличивается, за счет чего мышцы выглядят больше. По крайней мере временно. Убедитесь, что вы полностью обезвожены, принимаете достаточное количество углеводов и хорошо выспались, прежде чем приступить к тренировке для достижения наилучших результатов.



Как насчет тех, кто не занимается бодибилдингом?

Вам не нужно поднимать тяжести, чтобы испытать мышечное возбуждение. Простые смертные в тренажерном зале могут достичь новых высот, сочетая кардио и упражнения с собственным весом.



HIIT — интервальная тренировка высокой интенсивности чередует периоды упражнений высокой интенсивности с периодами отдыха или более низкой интенсивности. Подумайте о контракте между бегом на короткие дистанции и ходьбой. Добавьте немного HIIT в свой регулярный план тренировок, чтобы стимулировать мышечное возбуждение и добиться большего прогресса в физической форме.



Упражнения с собственным весом. Два больших преимущества упражнений с собственным весом — это стоимость и удобство. Не нужно ничего покупать с этими упражнениями в любое время и в любом месте.Ваше тело – это все, что вам нужно для достижения хороших результатов. Добавьте к своим обычным тренировкам планки, приседания, отжимания, выпады, отжимания на трицепс и скручивания.



Не останавливайтесь на достигнутом

Как и бодибилдеры, вы должны работать на пределе своих возможностей. Отслеживайте свой прогресс и ставьте перед собой цели. Возможно, вы даже захотите поработать с тренером или найти приятеля по фитнесу. Цель здесь состоит в том, чтобы избежать самоуспокоенности или ленивых тренировок. Когда у вас есть конкретные цели, тренер или небольшое дружеское соревнование, вы, скорее всего, подтолкнете себя к большим достижениям.



Вы можете выглядеть подтянутым и сильным, даже если вы не занимаетесь бодибилдингом. Применяются одни и те же принципы: избегайте обезвоживания, употребляйте много углеводов, высыпайтесь и выкладывайтесь на полную во время упражнений. Когда сосуды расширяются и кровь течет, мышцы выглядят пухлыми. Внешний вид длится всего несколько часов, но этого достаточно, чтобы «накачать» все, что принесет ваш день.

Энтони Катандзаро здесь, чтобы накачать вас!

Хороший мышечный пампинг – это то, к чему должны стремиться все бодибилдеры, так как он сигнализирует об эффективности тренировок и, в конечном счете, о мышечной гипертрофии (росте).Но что такое пампинг и как добиться этого важнейшего компонента мышечного роста?

Как и большинство глубоких физиологических процессов, помпа возникает в результате сложного взаимодействия ряда взаимосвязанных функций. С точки зрения бодибилдинга, необходимым стимулом для эффективной накачки, конечно же, являются правильные силовые тренировки. Как бодибилдеры, мы тренируемся с отягощениями с единственной целью — стимулировать рост мышц, и памп показывает, что мы движемся в правильном направлении в том, что касается этой цели.

Иногда, однако, нам не удается достичь достаточной накачки, и мы чувствуем себя неудовлетворенными своими тренировками. Этот психологический процесс неудовлетворенности — не единственное, что нас должно беспокоить, когда мышечная накачка не происходит.

Невозможность накачки также означает отсутствие условий, необходимых для роста мышц. Накачка или ее отсутствие, как правило, является хорошим барометром будущего роста мышц, так как предполагает, что все процессы наращивания мышечной массы функционируют должным образом.

Что такое насос и зачем он нужен?

Для достижения максимального мышечного роста необходима пампа (научное название, гиперемия), и единственный способ добиться этого — правильно тренироваться с правильным потреблением энергии, чтобы обеспечить достаточный приток крови к работающим мышцам. Работающим мышцам кровь нужна для снабжения их кислородом и питательными веществами, а также для удаления продуктов жизнедеятельности (а именно молочной кислоты и углекислого газа).

Когда мышца тренируется, кровоток отвлекается от многих других телесных процессов, чтобы обеспечить эту мышцу тем, что ей необходимо для максимальной работы.Сначала кровь должна насытиться кислородом (что происходит посредством газообмена в альвеолах легких), прежде чем она будет перекачана к работающим мышцам, где она скапливается, что приводит к ощущению напряжения, которое мы называем насосом.

Считается, что во время тренировки мышца может получить в четыре раза больше крови, чем обычно. Зачем именно мышцам нужна вся эта кровь? Как уже упоминалось, мышцам требуется достаточное количество кислорода и питательных веществ, чтобы продолжать устойчивое сокращение, которое приводит к накачке.

Продукты жизнедеятельности также требуют удаления, чтобы мышцы продолжали свою работу. В конечном счете, мышцам нужна кровь для эффективной работы и быстрого восстановления после нагрузки. Если мышцы работают эффективно, это приведет к росту мышц.

Рост мышц также происходит в результате растяжения фасций, которое происходит, когда мышца накачивается сверх своего нормального размера. Когда этот фасциальный слой (который можно найти между кожей и мышцами) растягивается, освобождается место для дальнейшего роста мышц.

Со временем накачка также создаст большее количество капилляров (крошечных кровеносных сосудов), которые, в свою очередь, будут снабжать мышцы большим количеством питательных веществ и кислорода и позволят увеличить накачку и увеличить рост в долгосрочной перспективе.

Как достигается насос?

Как уже упоминалось, для того, чтобы мышца перекачивала кровь, требуется ряд взаимосвязанных факторов. Первый из них выполняет защитную функцию. Когда мы начинаем тренироваться, нервная и эндокринная системы подают сигнал сердцу перекачивать больше крови.Эта кровь, ставшая доступной за счет увеличения сердечного выброса и артериального давления, скапливается в предназначенных для нее мышцах, тем самым помогая создать насос.

В основе этого процесса лежит механизм выживания «бей или беги», потому что мышцы готовятся к активной работе. Всякий раз, когда мы занимаемся какой-либо формой активной деятельности, кровь отводится от второстепенных процессов в организме (таких как мочевыделительная или пищеварительная системы) и используется мышцами, имеющими отношение к выполняемой задаче.

Спринтеры, например, испытывают удивительный толчок в бедрах после 100-метрового бега с полным усилием.Спринтеру необходим достаточный запас энергии для продолжения повторяющихся мышечных сокращений, необходимых для преодоления 100 метров за максимально быстрое время.

Учитывая такую ​​деятельность, как силовые тренировки, которая по своей природе является анаэробной, мышцам нужен немедленно доступный источник энергии. Аденозинфосфат (АТФ), креатин и мышечный гликоген уже находятся в мышцах и вытягиваются, чтобы питать мышцы, что позволяет продолжать работу, дополнительно помогая пампингу.

Мышца, которая не получает достаточного количества кислорода, не сможет продолжать сокращаться в течение длительного времени, тем самым ограничивая интенсивность упражнений, что, в свою очередь, подавляет усилия мышц по накачиванию в достаточной степени. Молочная кислота (побочный продукт высокоинтенсивной работы) также скапливается в мышцах, что приводит к снижению расхода энергии.

Кровь, поступающая в мышцы в условиях максимальной работы, поможет вымыть эту молочную кислоту, тем самым помогая насосу.Насос также достигается, когда гормоны и сигнальные факторы, такие как оксид азота (NO), высвобождаемые в ответ на кислотность, вызванную высоким уровнем молочной кислоты, вызывают расширение локальных капилляров в мышцах, тем самым позволяя большему количеству крови поступать в мышцу.

Насос

Взгляд одного спортсмена

Бодибилдеры – это группа людей, хорошо знакомых с пампингом и его физическими и психологическими преимуществами. Одним из бодибилдеров, который много лет накачивал свои мышцы естественным путем, является Энтони Катандзаро.

Энтони считает, что помпа абсолютно необходима для успеха в бодибилдинге, и говорит, что основывает успех тренировок на своей способности обеспечить помпу. Тони также считает, что как бодибилдеры мы должны точно знать, как тренироваться и питаться для максимальной накачки. Еще раз, он дает свой отличный совет в следующем интервью.

Устройтесь поудобнее и наслаждайтесь, потому что Энтони Катандзаро здесь, чтобы накачать вас.

В. Почему помпа является такой важной частью бодибилдинга?

Привет Дэвид.Памп известен всем бодибилдерам и почти всем, кто хоть раз хорошо потренировался – это высота вашей тренировки. Помпа почти как наркотик и вызывает такое же привыкание.

Пампинг — это когда ваши мышцы набухают во время тренировки, что вызвано чрезмерным количеством крови, поступающей в мышцы и наполняющей их так же, как вы наполняете водяной шар. Ваши мышцы становятся очень полными, натянутыми, и из-за этого ваша кожа становится более упругой. Это чувство, которое невозможно объяснить словами.Это действительно сильное и замечательное чувство.

Большинство людей, которые тренируются с отягощениями и не достигают этого, почти уничтожают саму цель тренировок. Помпу можно почти назвать сексуальным климаксом, потому что происходит то же самое. Кровь приливает к мышце, создавая прекрасное ощущение повышенного кровообращения.

Не говоря уже обо всех питательных веществах, которые переносятся в мышцы и клетки через кровь. Чем больше крови проходит через вашу систему, тем больше она фильтруется и обрабатывается.Это как найти источник молодости.

Опишите помпу для тех, кто никогда с ней не сталкивался? Какие чувства связаны с помпой?

Когда я тренируюсь и выполняю каждый подход, в мышцы поступает больше крови. Это похоже на то, когда вы поливаете свой газон. Вы берете шланг и распыляете его на газон, чтобы накормить и увлажнить его. То же самое происходит и с кровью. Помпа также может появиться естественным образом в некоторых случаях.

Например, незадолго до звонка у боксера бьется сердце, и его мышцы готовятся к бою.Его зрачки расширятся, и его тело начнет испытывать чувство накачки. Это называется реакцией «бей или беги».

Даже животные проходят через это. Вы когда-нибудь видели, чтобы кошка вырастала в два раза больше, когда ее загоняло в угол другое животное, крупнее его? Кошка просто мгновенно увеличивается в размерах, чтобы запугать другое животное — то же самое верно и для нас, людей.

Как насос влияет на психику человека?

Можно было бы подумать, что помпа пойдет только на пользу организму, но это совсем не так.Вы слышите это много раз. Люди говорят: «Я весь в восторге от отпуска» или «Я в восторге от своего нового дома». Это почти то же самое, что и создание уверенности.

Много раз вижу его в спортзале. Парни, которые испытывают большой пампинг, будут выглядеть так, будто летят по спортзалу. Их уверенность и аура в это время находятся на пике. Затем, если они однажды не получат пампинг, они почувствуют, что хотят прикрыться, или они уйдут из спортзала неудовлетворенными своей тренировкой, потому что пампинг не был достигнут.Так что да, помпа может воздействовать на человека психически.

Какими способами человек может добиться хорошего накачивания?

Одно слово: углеводы! Сложный, чтобы быть конкретным — запеченный, замороженный картофель фри, запеченный картофель, ямс, коричневый рис, макароны и цельнозерновой хлеб работают лучше всего. Это связано с тем, что углеводы являются источником топлива номер один для организма, поэтому, когда организм почти плавает в углеводах, накачка происходит очень быстро.

Я знаю многих людей, которые пьют протеиновые коктейли перед тренировкой или дополняют углеводные напитки, содержащие большое количество глюкозы.Я расскажу вам о проблеме: вы начнете тренировку, и примерно через 15 минут вы станете совершенно плоской.

Это термин, который я и многие бодибилдеры использую, чтобы выразить противоположность термину «накачанный». Вы когда-нибудь смотрели на спущенную шину? В нем нет воздуха, он выглядит обвисшим и совсем не держит форму. Ну, то же самое происходит с вашими мышцами, когда вы попадаете в систему с глюкозой.

Организм не может использовать все эти углеводы за один прием, поэтому он прекращает их поступление примерно через 10–15 минут или около того, а остальное откладывает в виде жира.Но когда вы едите сложные углеводы с низким гликемическим индексом, ваше тело использует их так же, как камин использует хороший кусок дубового дерева. Он сжигает его хорошо и медленно и продолжает разжигать огонь на протяжении всей тренировки, тем самым создавая невероятный памп.

Я создаю индивидуальные диеты, которые разработаны специально для ваших нужд и целей! Я могу составить план диеты, который точно вас накачает! Перейдите на сайт anthonycatanzaro.com и закажите план прямо сейчас.

Является ли насос хорошим индикатором прогресса? Будет ли мышечный рост результатом исключительно из-за накачки в вашем представлении?

Абсолютно! Как я уже говорил, когда кровь попадает в мышцы, это почти эффект плотины.В него также втягиваются питательные вещества. Так что да, насос определенно ваш друг.

Какие упражнения лучше всего подходят для накачки?

Существует масса информации, которая говорит: делай это или придерживайся этого плана, или поцелуй бабушку в голову перед тренировкой. Это все болонья! Правда в том, что когда в вашем организме есть большое количество сложных углеводов с низким гликемическим индексом, вы испытываете удивительный пампинг!

Теперь о лучших упражнениях: конкретных упражнений нет.Когда вы тренируетесь, вам нужно полностью стать мышцей и сосредоточиться на каждом повторении. Не просто крутите колеса и считайте повторения, сосредоточьтесь на каждом повторении и каждом подходе.

Последние два, три или четыре форсированных повторения создают пампинг. Я также делаю много дроп-сетов. Это когда вы завершаете подход, затем сразу же, без отдыха, сбрасываете часть веса и начинаете делать еще пять-восемь повторений. Делайте это в последнем подходе каждого упражнения, и вы накачаетесь, как воздушный шар.

1

Сгибание рук с EZ-грифом

Выполните 2-4 форсированных повторения в конце второго подхода. Используйте тот же вес в третьем подходе, но в случае неудачи делайте дроп-сет.

3 подхода, 12, 10, 12-15 повторений

+ 6 больше упражнений

С точки зрения бодибилдинга, какой самый эффективный способ накачаться за кулисами перед соревнованиями?

Бюветная – это не то, что можно себе представить.Вы могли бы подумать, что за кулисами будет мини-тренажерный зал или что-то подобное, но это совсем не так. Помню времена на выставках, где была всего пара гантелей и штанга.

В этих случаях я делал массу отжиманий от пола и подтягивался на чем попало. Даже раму двери заклинило — чего бы это ни стоило.

Но суть в том, чтобы добиться наилучшего накачивания мышц спины, заключается в том, чтобы принять несколько сложных углеводов за час до того, как вы выйдете на сцену, а затем начать медленно накачиваться.Затем, непосредственно перед выходом на улицу (за три-пять минут), съешьте простые углеводы в виде жидкости.

Арнольд пил кока-колу с медом прямо перед выходом на сцену. Что это делает, так это выявляет вашу сосудистость (вены) примерно на 15 минут или около того. Работа займет всего три-пять минут. Но окно короткое, поэтому не забудьте сделать это, как только вы собираетесь продолжить.

Моя хитрость — съесть несколько шоколадных печений.Я обнаружил, что это работает лучше всего для меня. Пить колу или жидкий сахарный напиток на самом деле было бы слишком много для моей системы. Печенье дольше держит мои вены. Звучит безумно, но в конце концов вы должны сделать все возможное, чтобы победить.

Какие мышцы важнее всего накачать перед выходом на сцену и почему?

Ну конечно хочется прокачать каждую мышцу, чтобы каждая мышца была видна. Но основные мышцы будут в верхней части тела, так как накачивание ног может привести к их судорогам, пока вы там позируете.

Я видел это много раз, лучшее, что можно сделать для ног за кулисами, это просто согнуть их и удерживать позы. Очень легко забыть держать ноги согнутыми, пока вас судят на сцене. Я видел, как парни сводили ноги на сцене.

Это такое ужасное зрелище, когда бодибилдер падает прямо на пол во время позирования. После этого для них все кончено, поэтому вам нужно убедиться, что вы практикуете свои позы за кулисами и пьете воду, потому что обезвоживание вызовет спазмы.

Почему накачивают мышцы? Какие процессы стоят за этим?

Ну, если вы хотите получить техническую информацию… Все начинается так же, как когда вы утром заводите машину или зажигаете спичку. Тело переходит к тому, что я сказал ранее (реакция «бей или беги»). Когда вы становитесь активным, ваша нервная система начинает срабатывать, как свечи зажигания в автомобиле; нервные окончания тела выделяют катехоламины, которые увеличивают частоту сердечных сокращений.

Во время боя или бегства нервная система взаимодействует с мозгом, вырабатывая гормоны для стимуляции тела.Ваша частота дыхания будет увеличиваться, чтобы поглощать больше кислорода из легких. Затем он посылает тело в овердрайв.

Когда вы выполняете первый подход до изнеможения, ваши мышцы создают памп. Ваш мозг посылает сигнал в легкие, чтобы поддерживать повышенную частоту дыхания, потому что, когда кровь покидает мышцу, она затем отправляется обратно в сердце, а затем в легкие.

За это время образуется много отходов, которые выбрасываются на фильтрацию. Так что да, помпа работает как очищающее средство для крови.Все это звучит технически, но это очень просто. Суть в следующем: чем больше вы достигнете накачки, тем лучше будет ваш кровоток — и, таким образом, создастся более широкая магистраль, чтобы в следующий раз больше крови проходило через нее более плавно.

Я уверен, вы слышали о людях, которые чистили снег или работали во дворе, и у них случился сердечный приступ. Это происходит из-за того, что тело не было в форме для того количества крови, которое оно получало. Это как пробка на трассе — все эти машины нагромождены и некуда двигаться.Вот почему упражнения так важны. Это действительно единственный способ сохранить ваши трубы чистыми и открытыми.

В этом ответе вы сравниваете помпу с механизмом выживания в борьбе или бегстве тела. Как вы думаете, наши мышцы биологически запрограммированы на накачку в ответ на определенный вид стрессора?

Абсолютно! Как я уже говорил, единственная цель тела — выжить. Мозг работает, сигнализируя телу с помощью команд, таких как ощущение выигрыша денег или ощущение нападения.Мозг посылает сигналы со скоростью молнии, чтобы реагировать определенным образом в этих обстоятельствах.

Я занимался карате и первое, чему научился, это сохранять хладнокровие во время атаки. Страх был бы первой реакцией вашего мозга, но если вы научитесь контролировать свой страх и направлять его на позитивную реакцию, вы сможете справиться со всем, что приходит на вас.

Как я всегда говорю, мозг сдается раньше тела. Поэтому, когда вы слышите, как кто-то говорит, что я не могу поднять так много, или я не могу сделать еще один подход, или мне не хочется тренироваться, это говорит не тело, а мозг. Не будьте одним из тех людей, которые оправдываются или ищут легких путей.

Помните, никто не сделает это за вас. Если вы хотите быть в лучшей форме в своей жизни, вы должны много работать, чтобы добиться этого. Так что иди в спортзал и начинай НАКАЧИВАТЬСЯ!

Опишите, какие ощущения у вас вызвала помпа в первый раз, когда вы начали тренироваться?

Как многие из вас знают, я начал тренироваться, когда мне было 15 лет. У меня была комната в доме, которую я превратил в спортзал. В то время я никогда не понимал ни углеводов, ни белков, ни чего-то подобного.Единственное, что я знала, так это готовку моей мамы.

Если бы вы сказали мне тогда об углеводах, я бы подумал, что вы имеете в виду вещество, которое выходит из выхлопной трубы вашего автомобиля. Но, тем не менее, мои насосы были довольно хорошими, так как я питался маминой пастой, домашней пиццей (которая, кстати, была лучшей) и куриными котлетами в панировке с рисом-а-рони.

Значит, я получал достаточно углеводов. Единственное, я была гладкой, как мороженое. Понимание правильного питания является ключом к достижению определения.Ищите мои индивидуальные планы диеты, чтобы принять все догадки и привести вас в лучшую форму!

Если человек не испытывает помпу, что он может делать неправильно?

Все дело в их питании и тренировках. Вы должны обратить внимание на эти две вещи: правильно ли вы питаетесь и едите ли вы достаточно сложных углеводов перед тренировкой? Вы один из тех людей в спортзале, которые делают одну тренировку и пять раз говорят?

Если да, то проблема, скорее всего, в этом.Сосредоточьтесь на своей диете, а также на тренировках. Вы должны делать каждое повторение на счету. Вы не можете потерять концентрацию во время тренировки. Вот что я говорю: питайтесь правильно, чтобы быть стройным, вы не можете быть твердым и плотным, если ваша диета неправильная!

Сколько времени вам нужно, чтобы накачать? Сколько времени это должно занять у среднего человека?

Большую часть времени меня накачивают в течение нескольких секунд после подъема. Мой мозг готов, и я уверен в помпе, которую получу, так что я как будто предвкушаю ее. Вы должны чувствовать себя накачанным после первых трех подходов упражнения.

Как я уже упоминал ранее, помпа во многом зависит от вашей диеты, потребления воды и даже вашего уровня стресса. Если вы чем-то расстроены или обеспокоены, ваш мозг посылает сигнал телу перейти в режим стресса.

В этих условиях наши мышцы становятся более напряженными, а частота пульса увеличивается, что заставляет организм выделять гормоны, такие как кортизол, гормон стресса.

Кортизол – один из ключевых гормонов, связанных с реакцией на стресс.Этот гормон заставляет тело переходить в режим выживания почти так же, как когда производительность вашего автомобиля снижается, происходит то же самое, из-за чего очень трудно достичь пампинг или прийти в форму.

Если вы не получаете хороший пампинг в течение первых 10 минут тренировки и при условии, что тренируетесь правильно, вышеперечисленные факторы могут способствовать этому.

Какие продукты и добавки лучше всего подходят для создания правильных условий для помпы?

Сложные углеводы, такие как картофель, коричневый рис, ямс, запеченный замороженный картофель фри, цельнозерновой хлеб.Придерживайтесь цельных продуктов, чтобы добиться наилучших результатов. Такие добавки, как витамин С, витамин Е и кальций, отлично подходят для защиты от окисления, вызванного перетренированностью, и просто повседневного стресса.

Каковы ваши взгляды на добавки NO на рынке, которые должны способствовать удивительному насосу?

Забавно, что ты это сказал. На днях в спортзале мой друг говорил со мной о NO2 и о том, как он дает ему эти потрясающие накачки. Без сомнения, он выглядел более накачанным, чем когда-либо.Единственная проблема с этим — NO2 (также известный как закись азота), он присутствует, когда ваши мышцы сокращаются, что вызывает расширение кровеносных сосудов.

Затем в мышцу приливает кровь; это также вызывает резкое увеличение кровотока обратно в сердце. Это может быть очень опасно и может вызвать слишком большое давление. У меня есть еще один мой друг, который подошел ко мне в тренажерном зале и спросил о креатине.

Он сказал мне, что принимает креатин уже пару месяцев и чувствует себя паршиво.Он пошел сдать анализ крови, который оказался ненормальным — у него был очень высокий уровень калия в крови. Я сказал ему прекратить принимать креатин, и через две недели он сдал еще один анализ крови, и его показатели вернулись к норме.

Многие добавки имеют свои 15 минут славы. Так что я смеюсь, когда эти новые выходят. NO2 для меня как креатин — пустая трата денег и огромный риск для здоровья. Как я всегда говорю, вам не нужны таблетки, чтобы создать прекрасное тело, вам просто нужно сердце!

Есть ли у вас интересные истории, связанные с насосом?

Что ж, такое со мной случается много раз.У меня такой тип тела, который приспосабливается к окружающей среде. Если вы отдадите меня в танцевальную школу и заставите танцевать каждый день, весь день, я за короткое время буду похожа на очень стройную и длинную фигуру.

Если посадить меня в спортзал с кучей тяжелоатлетов, я очень быстро стану большой и полной. Это связано с моими годами обучения; Я почти стал хамелеоном.

Однажды я пошел починить свой Кадиллак (у меня есть Пара Девиль 1979 года, которую я унаследовал от отца).Короче говоря, когда я оставил свою машину, чтобы поработать, механик впервые увидел меня в черной флисовой куртке.

Позже в тот же день после тренировки я пошел прямо туда, все еще накачанный и одетый в тонкую майку. Я вошел в магазин, чтобы проверить, как продвигается моя машина, механик, и весь магазин подумал, что я пришел, чтобы избить парня!

Быть естественным имеет свои преимущества, как я всегда говорю. Поскольку я натурал, я могу маскироваться под одежду.Но когда моя рубашка снимается, мои пушки готовы!!

Как вы думаете, помпа сравнима с сексом с женщиной, как сказал Арнольд?

Арнольд сказал, когда сравнил секс с насосом: «Вы можете себе представить, как много я нахожусь в раю? У меня такое же чувство, когда я тренируюсь, когда позирую перед людьми». Кажется, я понимаю, что он имел в виду. Он в основном пытался сказать, что помпа — это невероятное чувство (как и секс).

Дает почувствовать себя непобедимым и оказывает положительное влияние на весь организм.Но ни в коем случае это не лучше, чем заниматься сексом. Если это так, вам лучше сменить полового партнера.

Как Muscle Pump помогает нарастить размер и силу на тренировках

Это ваш краткий совет по тренировкам, который позволит вам научиться работать эффективнее всего за несколько минут, чтобы сразу приступить к тренировке.

Нет ничего лучше, чем чувствовать, как растягиваются рукава рубашки после тяжелой тренировки. Арнольд Шварценеггер однажды заметил, что это ощущение даже лучше, чем секс.Но преимущества накачки выходят за рамки простого тщеславия — исследования показывают, что этот процесс также может ускорить рост мышц.

Это ощущение припухлости возникает, когда ваши мышцы наполняются кровью в результате того, что вены, несущие кровь от мышц, сдавливаются во время подъема больших объемов. По мере того, как кровь скапливается в мышцах, плазма втягивается в волокна, заставляя эти волокна расширяться и растягиваться, как наполненные водой воздушные шары.

Бодибилдеры часто «гоняются за пампингом» перед соревнованиями, чтобы временно увеличить размер мышц и кровоснабжение, но исследования показывают, что вы также можете увеличить долгосрочный рост мышц, накачиваясь полностью.Повышение клеточного давления, вызванное отеком, вызывает всплеск синтеза белка, стимулируя мышечные волокна к укреплению их стенок. Это также уменьшает расщепление белка. Чистый эффект — большие и сильные мышцы — если вы правильно подходите к практике.

Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Ваш ход: Вы можете оптимизировать накачку, выполняя от 2 до 3 подходов по 15–20 повторений предпочтительного изолирующего движения (например, сгибание рук на бицепс) с 60-секундным отдыхом между подходами или от 5 до 10 подходов по 8–12 повторений. с короткими 30-секундными периодами отдыха (сгибания паука отлично подходят для этого протокола).В любом случае, важно поддерживать темп подъема медленным и контролируемым, и действительно сосредоточиться на ощущении сокращения и расслабления мышц во время всего движения. Ваша цель — увеличить время, в течение которого целевая мышца находится под напряжением, поэтому «накачка» также лучше всего работает с изолирующими упражнениями, которые задействуют отдельные мышцы, а не с комплексными упражнениями, которые распределяют нагрузку на несколько групп мышц. Хотите накачать ноги? Вот где пригодятся такие упражнения, как разгибание ног.

Не следуйте этому тренировочному протоколу для каждого упражнения в ваших тренировках. Исследования показывают, что добавление «пампинг-тренировки» в конце силовой тренировки — это правильный путь. Короче говоря, завершите тяжелую работу какой-нибудь высокообъемной работой, чтобы максимизировать результаты наращивания мышечной массы, и вы выйдете из спортзала с великолепным насосом, который рвет футболку.

Тревор Тиме C.S.C.S. Тревор Тиме — писатель и силовой тренер из Лос-Анджелеса, а также бывший редактор по фитнесу в Men’s Health.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Как добиться идеальной накачки мышц

Накачка бодибилдера — это раздутое удовольствие после тренировки, которое Арнольд Шварценеггер когда-то сравнил с сексом.

«У бегунов есть «кайф», а у бодибилдеров — «накачка» — чувство эйфории, вызванное приливом крови, который заставляет ваши мышцы набухать во время тренировки с отягощениями», — объясняет личный тренер Майк Кример из Anatomically Correct в Нью-Йорке.Читайте дальше, чтобы узнать, что на самом деле там происходит, как максимально использовать это и можете ли вы зайти слишком далеко.

Так что же на самом деле здесь происходит?

Накачка происходит в ответ на интенсивную силовую тренировку. Мышечные сокращения вызывают расширение кровеносных сосудов и увеличение кровотока. Вся эта активность в мышцах заставляет их расширяться. Много.

«Во время интенсивной тренировки накачанное плечо может быть на полдюйма больше, чем обычно, — говорит Кример.Увы, эффект временный, максимум на пару часов.

Как получить максимальную помпу?

Чтобы получить этот том, вы должны сделать тома. «Хорошего пампинга в целевых мышцах обычно можно добиться, выполняя три или четыре подхода от среднего до большого количества повторений (от 10 до 15) в упражнении до кратковременного мышечного отказа», — говорит Кример.

Сохраняйте медленный темп и сосредоточьтесь на сокращении мышц, делайте короткие периоды отдыха и выполняйте суперсеты для противоположных групп мышц (например, бицепсов и трицепсов), чтобы усилить эффект.

«Убедитесь, что вы хорошо пьете воду и принимаете достаточное количество углеводов перед тренировкой, так же как и прием креатина; все это способствует увеличению объема мышечных клеток», — говорит Кример.

Так должна ли моя цель всегда быть прокачанной?

Не обязательно.

«Исследования клеток показывают, что набухание клеток увеличивает синтез белка и снижает расщепление белка», — объясняет Брэд Шонфельд, доктор философии, C.S.C.S., автор The M.А.Х. План мышц .

«Если эти результаты будут применены на практике во время тренировок с отягощениями, это окажет положительное влияние на увеличение мышечного роста, но у нас просто нет возможности это проверить».

К тому же, как указывает Кример, всегда работая с интенсивностью, необходимой для хорошего пампинга, может привести к перетренированности, что может быть контрпродуктивно для вашей долгосрочной цели реального, продолжительного роста мышц. Так что наслаждайтесь, когда это происходит, и делайте это, когда вы хотите наслаждаться этим.

Чтобы получить доступ к эксклюзивным видеороликам о снаряжении, интервью со знаменитостями и многому другому, подпишитесь на YouTube!

Что такое насос? | Какие бывают насосы? Механический импульс

Насосы

широко используются во всем мире в различных отраслях промышленности для многочисленных применений. Насос имеет несколько типов, которые разработаны в соответствии с требованиями различных приложений.

В этой статье я подробно расскажу о различных типах насосов и их функциях.

Что такое насос?

Насос — это механическое устройство, которое используется для перекачки различных жидкостей из одного места в другое. Это гидравлическое устройство, которое поднимает жидкости с низкого уровня на высокий, перемещает жидкости из областей с низким давлением в области с высоким давлением. Насос перекачивает жидкость путем преобразования механической энергии жидкости в энергию давления (гидравлическую энергию).

Гидравлический насос также можно использовать в процессах, требующих высокого гидравлического давления.Это можно наблюдать с тяжелой техникой. Как правило, для тяжелого оборудования требуется более низкое давление всасывания и высокое давление нагнетания. Низкое давление на входе насоса заставляет жидкость подниматься с определенной глубины, а высокое давление на выходе толкает жидкость до желаемого напора.

Насос работает аналогично компрессору . Основное различие между ними заключается в том, что в них используются разные рабочие жидкости .

Типы насосов

Существуют различные типы насосов, но два основных типа приведены ниже: .

1. Объемный насос
2. Динамический насос

1) Объемный насос

Основная статья: Объемные насосы

В этих типах насосов движущиеся части (шестерни, кулачки, плунжеры, поршни и роторы) сливают жидкость из корпуса насоса и одновременно повышают гидравлическое давление. Таким образом, объемный насос не создает давления.Он просто создает поток жидкости. Он также не нуждается в ручном заполнении, потому что он имеет возможность самозаполнения.

Нагнетательные насосы делятся на несколько типов. Классификация объемных насосов приведена ниже:

1.1) Поршневые насосы

Основная статья: Поршневой насос

В этих типах насосов плунжер или поршень перемещается вниз и вверх. Во время такта всасывания цилиндр заполняется свежей жидкостью.После заполнения цилиндра впускной клапан закрывается и начинается такт нагнетания. Во время такта нагнетания выходное отверстие открывается, и жидкость под давлением выходит из выпускного клапана. На входе и выходе есть обратный клапан для предотвращения обратного потока жидкости.

Эти типы насосов создают очень высокое давление. Они используются в нефтехимической, нефтегазовой, нефтеперерабатывающей промышленности, сельском хозяйстве и производстве удобрений.

Преимущества и недостатки:

Преимущества	Недостатки
Создает большее давление, чем центробежный насос.	Эти насосы не подходят для приложений с высоким расходом, поскольку они обеспечивают низкий расход.
Лучше всего подходит для приложений, требующих высокого давления.	Имеет высокую начальную стоимость, поскольку использует большое количество компонентов.
Поскольку он использует поршень и цилиндр для создания давления жидкости, он прост в эксплуатации.	Он не может обеспечить непрерывную подачу воды или других жидкостей.
Обладает функцией самовсасывания.	Из-за большого количества комплектующих имеет большой вес.
Обладает высокой эффективностью.	Трение между поршнем и цилиндром высокое; поэтому поршневой насос имеет высокий износ.
Также может использоваться для сжатия воздуха.	Высокая стоимость обслуживания.

Поршневые гидравлические насосы делятся на следующие четыре типа:

1. 1.1) Насосы плунжерного типа

Плунжерный насос имеет траверсу, управляемую кулачковой рукояткой. Его производительность регулируется путем изменения скорости насоса или хода. Ход изменяется за счет настройки эксцентрикового штифта.

Эти насосы используются для обработки пены, шлама, гидроабразивной обработки, сточных вод и нижнего потока концентратора отстойника. Они могут использоваться для измерения и передачи услуг. Они в основном используются для таких приложений, как удаление накипи, масляная гидравлика, очистка, орошение водой и транспортировка красок, шоколада, выпечки и т. д.

Преимущества и недостатки:

Преимущества	Недостатки
Потребляет мало энергии.	Обеспечивает пульсирующий поток жидкости.
Линейная кривая производительности.	Может работать только с жидкостями с низким расходом.
Обладает максимально возможной эффективностью.	Эти насосы требуют больших затрат на техническое обслуживание.
Имеет широкий диапазон давления.	Они имеют большой размер.
Он может перемещаться в суспензиях, жидкостях с высокой вязкостью и абразивах с хорошим контролем.	Для установки требуется много места.

1.1.2) Мембранные насосы

Основная статья: Мембранные насосы

Эти типы насосов универсальны и могут перекачивать большое количество жидкостей, включая сухие пищевые порошки, сточные воды, добавки, фармацевтические препараты и химикаты.Преимущество диафрагменного насоса в том, что он не требует никаких уплотнений или уплотнений. То есть он используется в приложениях, не требующих утечки. Предназначен для перекачки шлама, взвесей и жидкостей

Эти насосы используются на горнодобывающих, промышленных и общих предприятиях.

Преимущества и недостатки:

Преимущества	Недостатки
Имеет функцию самовсасывания.	Не может обеспечить высокое давление в процессе накачки.
Эти насосы просты в установке.	Менее надежен в подаче жидкости в процессе перекачки.
Портативные.	Стоимость запасных частей очень высока
Мембранный насос имеет длительный срок службы.	Имеет высокую начальную стоимость.
Могут работать с жидкостями с низкой, средней и высокой вязкостью.	В некоторых случаях доставка товара занимает много времени.
У него нет проблем с уплотнением.

1.1.3) Поршневые насосы

Поршневой насос представляет собой простое и мощное устройство. Он имеет поршень, камеру, корпус и ряд блоков управления. Поршень этого насоса получает мощность от электродвигателя через вал. Поршень соединяется с валом, и вращающаяся часть также связана с валом.Когда вращающаяся часть вращается, она поворачивает вал и поршень вниз, чтобы оттянуть его назад.

Поршневые насосы работают за счет перемещения поршня вверх и вниз внутри камеры. Когда поршень движется вниз, он всасывает жидкость, а движется вверх, а затем создает давление в жидкости. Во время движения поршня вниз насос всасывает воду или другую жидкость извне через впускной клапан. При движении вверх поршень увеличивает давление жидкости за счет уменьшения ее объема.

Эти типы насосов используются для таких применений, как забор воды из колодца или недр земли, надежное давление, орошение водой, нефть и газ , а также распределительные системы для транспортировки красок, кондитерских изделий, шоколада и т. д.

1.2) Ротационный насос

Ротор роторного насоса вращает или заменяет жидкость за счет вращения по орбите и вращению. Механизм роторного насоса состоит из корпуса, лопасти, кулачков, рабочего колеса, впускного и выпускного отверстий. Эти компоненты роторного насоса помогают перекачивать жидкости.

Это самовсасывающие насосы, обеспечивающие почти постоянную производительность независимо от давления. Они изготавливаются с минимальным зазором между неподвижными и вращающимися компонентами для минимизации утечек со стороны нагнетания на сторону всасывания.Эти насосы работают на низких скоростях, чтобы поддерживать эти зазоры.

Поскольку роторный насос работает на высокой скорости, это вызывает чрезмерный износ и эрозию, что приводит к увеличению зазора и снижению производительности насоса.

Эти насосы чаще всего используются для перекачивания высоковязких жидкостей, таких как масла, включая перекачку смазочных масел и топлива, в машинное отделение.

Роторный насос имеет следующие дополнительные типы :

1. 2.1) Вращающийся лепесток

Ротор этого типа насоса не касается корпуса во время работы. Жидкость всасывается из всасывающего клапана в полость между стенкой камеры и лопастями. Из-за зацепления роторов жидкость не может просочиться между ними. Следовательно, жидкость выходит из сопла по направлению вращения внешнего лепестка. Они обладают различными характеристиками, такими как надежность, гигиеничность, устойчивость к ржавчине и превосходная эффективность.

Они часто используются в таких областях, как биофармацевтическое производство, производство напитков и продуктов питания, а также гигиеническая обработка.

Преимущества и недостатки:

Преимущества	Недостатки
Эти насосы могут перекачивать пасты, суспензии, твердые вещества и многие другие жидкости.	Требуется две печати.
Не имеет контакта металл-металл.	Требуются зубчатые шестерни.
Обеспечивает пульсирующий свободный поток.	Уменьшает подъемную силу жидких жидкостей.
Этот насос может работать всухую в течение длительного времени.	Имеет высокую стоимость.

1.2.2) Винтовые насосы

Это особый тип роторного насоса прямого вытеснения, в котором поток жидкости через насосный элемент является осевым. Это незасоряющееся устройство большой емкости с атмосферным давлением, которое может перекачивать различные отходы и твердые вещества из исходных неочищенных сточных вод. Однако у них есть практические ограничения в отношении накачки головы.В нем используются два винта (приводной и приводной) для создания давления жидкости. Эти винты сцеплены друг с другом.

Преимущества и недостатки:

Преимущества	Недостатки
Ir может работать в сухом состоянии.	Имеет высокую стоимость.
Этот тип насоса можно использовать для всех жидкостей.	Для переноса легких газов необходим газовый взрыв.
Эти насосы имеют компактную конструкцию.	Имеет низкую скорость откачки
Возможность самовсасывания

1.2.3) Винтовые насосы

Эти типы насосов специально разработаны для перекачивания вязких и абразивных жидкостей с высоким содержанием воздуха, волокон и твердых частиц. Жесткий стальной винтовой ротор вращается в эластомерном статоре.

Они лучше всего подходят для многофазных, неприятных, вязких жидкостей с твердыми частицами и газом во взвешенном состоянии при сравнительно средних температурах.Они лучше всего подходят для жидкости, чувствительной к сдвигу. Эти насосы могут перекачивать материалы как с высокой, так и с низкой вязкостью, такие как овощи и фрукты. Они рассчитаны на объемный расход, пропорциональный скорости вращения рабочего колеса насоса.

Преимущества и недостатки:

Преимущества	Недостатки
Эти насосы подходят для твердых тел и других сложных жидкостей.	Высокие затраты на обслуживание.
Способен самовсасывать	Выравнивание вала очень сложно поддерживать.
Работает тихо.	Сухой ход даже в течение нескольких секунд может привести к повреждению статора.
Этот насос также может работать вертикально.	Жидкость необходима для поддержания смазанных поверхностей скольжения.
Лучше всего подходят для жидкостей с высокой и низкой вязкостью.	Этот насос можно использовать только для перекачки жидкостей на ограниченное расстояние.

1. 3) Пневматический насос

Пневматический насос представляет собой объемный насос. Они используются для таких приложений, как очистка воды, продукты питания и химические компании. Этот насос обеспечивает стабильный поток для смешивания и измерения. И он также может перекачивать различные жидкости, такие как зубная паста и несколько химикатов. В этих насосах сжатый воздух используется для перемещения жидкости.

В пневматическом эжекторе сжатый воздух выбрасывается из нагнетательного сосуда под давлением в выходную линию под действием силы тяжести посредством последовательности импульсов через обратный клапан.

Преимущества и недостатки:

Преимущества	Недостатки
Простота обслуживания.	Поскольку этот насос использует сжатый воздух вместо электричества, сжатый воздух дороже электричества.
Прост в использовании.	Во время работы производит высокие срабатывания. Следовательно, глушитель необходим для контроля его шума.
Этот насос имеет низкую начальную стоимость.	Очень важно убедиться в отсутствии утечек в пневматической системе, поскольку утечка сжатого воздуха приводит к потерям энергии.
Требуется ограниченная очистка.	Эти системы не совместимы с умной электроникой.

2) Динамический насос

Динамический насос перекачивает жидкость за счет увеличения ее давления при прохождении через рабочее колесо и диффузор. В этом типе крыльчатка увеличивает скорость жидкости, а диффузор преобразует эту скорость в энергию давления. Он использует центробежную силу для перекачки жидкости.

Динамический насос подразделяется на следующие типы:

2.1) Центробежные насосы

Основная статья: Центробежный насос

Это наиболее широко используемые насосы во всем мире. Центробежный насос имеет простой принцип работы. Эти типы насосов эффективны, надежны и относительно недороги в производстве.

Улучшает производительность за счет передачи механической энергии от двигателя жидкости через вращающееся рабочее колесо.

Это насос с рабочим колесом и диффузором для нагнетания воды или других жидкостей. Рабочее колесо перемещает жидкость в осевом и радиальном направлениях с помощью центробежной силы. Эта крыльчатка соединена с электродвигателем через вал.Когда вал начинает вращаться, крыльчатка также вращается. Это рабочее колесо имеет фиксированные лопасти, которые также вращаются вместе с движением рабочего колеса.

Центробежные насосы являются лучшим вариантом для перекачивания жидкостей из одного места в другое для многих применений, таких как фармацевтика, химия, горнодобывающая промышленность, нефтедобыча, электростанции, промышленность, коммунальное хозяйство (водоочистные сооружения и очистные сооружения), сельское хозяйство и т. д.

Как правило, они предназначены для жидкостей с относительно низкой вязкостью, таких как вода и легкая нефть.Жидкости с высокой вязкостью, такие как 10 или 20 мас. масло при температуре 68-70 градусов по Фаренгейту требует дополнительной мощности для работы центробежного насоса. Поэтому объемные насосы являются оптимальным вариантом для жидкостей с вязкостью более 30 мас.

Центробежные насосы чаще всего используются для отвода сточных вод, бурения, шлама, перекачивания сырой нефти, циркуляции горячей воды, повышения давления, водоснабжения и очистки котловой воды.

Центробежные насосы бывают следующих типов:

2.2.1) Радиальные насосы

Входит в наиболее известные типы центробежных насосов. Рабочее колесо этих насосов выпускает жидкость под прямым углом к ​​валу. В этих типах насосов все давление создается за счет центробежной силы. Насос с радиальным потоком используется для приложений с низким расходом и высоким давлением. Отношение наружного диаметра рабочего колеса к диаметру проушины для данного водяного насоса не менее 2.

2.2.2) Осевой поток

Основная статья: Осевой насос

Жидкость движется через бегунок в направлении, параллельном малой высоте оси вала.Так же как и расход потока высокий. Эти типы насосов используются для работы с высоким расходом нагнетания и средним напором. Он создает давление, толкая и поднимая жидкость лопастями рабочего колеса.

Имеет только одно отношение внешнего диаметра бегунка (D2) к диаметру проушины (D1). Его рабочее колесо не имеет ширины.

2.2.3) Смешанный поток

В этом насосе направление потока частично радиальное и частично осевое. Он используется для приложений с высоким расходом и средним напором.В них часть давления создается за счет центробежной силы, а часть создается за счет подъема лопастей крыльчатки над жидкостью.

A Насос смешанного потока в основном используется для осушения сельскохозяйственных земель и подъемного орошения, перекачки морской воды, охлаждающей воды для атомных и тепловых электростанций, водоснабжения, промышленных применений , и канализационных систем.

Отношение внешнего диаметра рабочего колеса (D2) к диаметру проушины (D1) составляет менее 1,5.Его рабочее колесо имеет много ширины.

2.2) Вертикальные центробежные насосы

Он также известен как консольный насос. Он использует уникальный дизайн обслуживания и эксклюзивный вал. Этот насос имеет обслуживаемую конструкцию и специальный вал, позволяющий помещать объем в приямок, когда подшипник находится вне приямка. Он не использует заполненный контейнер для покрытия вала, а использует дроссельную втулку. Мойка деталей — наиболее популярное использование этого типа насоса.

Имеются различные типы, указанные ниже.

2. 2.1) Горизонтальные насосы

Горизонтальный водяной насос имеет не менее двух рабочих колес. Они используются для насосной службы.

Все фазы находятся в одинаковых кожухах и установлены на одинаковых осях. На один горизонтальный вал можно установить не менее восьми дополнительных ступеней. Каждый шаг поднимает примерно одинаковое количество головы. Многоступенчатый водяной насос может быть оснащен двойным или одинарным всасыванием с первым рабочим колесом.

2.2.2) Погружные насосы

Это моноблочные насосы с приводом от погружных двигателей, предназначенные для установки под водой в сырых колодцах. Двигатель устанавливается под чашей в сборе и напрямую соединяется с валом ротора насоса. Погружной насос также известен как насос для септика, канализации и дождевой воды. Он имеет множество применений, включая строительство, муниципальные, промышленные, местные, бытовые, коммерческие услуги и услуги по переработке ливневых вод.

Эти типы насосов эффективно перекачивают дождевую воду, подземные воды, торговую воду, серую воду, черную воду, сточные воды, колодезную воду, химикаты и продукты питания.Приложения для этих трубопроводов в основном включают в себя различные рабочие колеса, такие как одноканальные, многоступенчатые, закрытые, прерыватели и резаки. Существует несколько вариантов для различных применений, таких как низкий напор, высокий расход, высокий напор и низкий расход.

2.2.3) Линейный насос

Контроллер этого типа мотора подключается к эжекционной головке. Система валов проходит через колонну к барабанному узлу. Таким образом, вал передает крутящий момент на ротор водяного насоса.

Как определить, насос качает или нет?

Существует множество факторов, по которым мы можем определить, работает наш насос или нет. Некоторые из них подробно представлены ниже.

1. Если вы подозреваете, что с насосом возникла проблема, слегка коснитесь его. Если он работает нормально, он слегка вибрирует, и вы почувствуете его тепло. Если насос не вибрирует и не нагревается, выключите его и откройте с помощью отвертки, чтобы проверить проблему.
2. Если вода возвращается из насоса после его выключения, это может быть связано с тем, что односторонний клапан не закрыт. Это еще один метод выявления проблем с вашим гидронасосом.
3. Если уровень воды не меняется, пока насос продолжает работать, возможно, сам насос неисправен, обратный клапан застрял в закрытом положении или засорилась сливная линия.
4. Износ: Независимо от того, насколько надежна насосная система, со временем она будет подвергаться износу.Насколько долговечны ваши детали? Если вы используете помпу в течение длительного времени, может потребоваться ее замена. Проверьте систему на наличие явных признаков износа, таких как грязь или мусор, которые повредили внутреннюю часть фитинга, клапана, шланга или насоса.

Каковы симптомы неисправности водяного насоса?

Раннее выявление проблем является одним из лучших способов устранения неполадок и предотвращения выхода насоса из строя. Ниже приведены некоторые симптомы, указывающие на неисправность насоса:

1. Утечки : Осмотрите насос и трубы, чтобы определить утечку, которую необходимо устранить.Поскольку утечка может привести к ухудшению производительности и потере производительности насоса, частые утечки возникают из-за механических уплотнений или сальниковых набивок. Механическое уплотнение является быстроизнашивающимся компонентом, и его необходимо регулярно заменять.
2. Ненормальный шум: Самым первым признаком проблемы с насосом является ненормальный шум. Это нормально, когда насос работает в нормальном состоянии. Однако необычно громкие или визжащие звуки могут указывать на такие проблемы, как износ подшипников.
3. Чрезмерная вибрация: Правильно установленный и исправно работающий насос не подвержен чрезмерной вибрации.Итак, если он чрезмерно вибрирует, вы должны немедленно выяснить причину вибрации. В максимальном случае насос вибрирует из-за несоосности, повреждения, дисбаланса рабочего колеса или несоосности электродвигателя.
4. Коррозия: Изменение цвета, трещины или ржавчина на корпусе насоса или трубопроводе являются признаками коррозии и должны быть немедленно удалены. Коррозия — это процесс, который приводит к выходу из строя насоса из-за повреждения корпуса и других деталей, а также к загрязнению перекачиваемых жидкостей.
5. Перегрев: Очень высокая температура подшипников, двигателя или насоса всегда указывает на проблему и ее нельзя игнорировать. Когда вы обнаружите эту проблему, вы немедленно исследуете проблему и решаете ее.
6. Засорение: Если насос не справляется с твердыми частицами, он решает проблему засорения. Наличие твердых частиц может засорить крыльчатку или клапан.

Типы обслуживания насосов

Техническое обслуживание насосов бывает следующих видов:

1. Текущее обслуживание
2. Ежегодное обслуживание
3. Ежедневное обслуживание

1) Текущее обслуживание насоса

Текущее техническое обслуживание насоса включает проверку следующих деталей:

i) Состояние подшипников и смазки

Ежедневно контролируйте и записывайте температуру подшипников, уровни смазки и вибрации. Смазка должна быть прозрачной и не пениться. Если есть пузырьки воздуха, это означает, что смазка вашего подшипника имеет высокую температуру, и вы должны добавить больше смазки, чтобы снизить температуру подшипника. Если вибрация подшипника увеличивается, это может быть вызвано выходом из строя вашего подшипника, и вы должны немедленно заменить его.

ii) Состояние уплотнения вала

Было бы лучше, если бы вы регулярно проверяли механическое уплотнение вашего насоса. Если есть какие-либо признаки утечки, это означает, что ваше уплотнение вала протекло.

Во время останова проверьте уплотнения насоса, чтобы обеспечить надлежащую смазку. Если сальниковое уплотнение кажется сухим и сжатым, замените его и добавьте смазку в соответствии с инструкцией по эксплуатации.

iii) Общая вибрация насоса

Надвигающийся отказ насоса можно обнаружить, контролируя вибрацию всего насоса. Изменения центровки насоса, выход из строя подшипника, кавитация и засорение всасывающей и нагнетательной линий могут вызвать чрезмерную вибрацию.

iv) Давление нагнетания насоса

Общее давление подачи насоса можно определить по разности давлений на входном и выходном манометрах. Убедитесь, что показания находятся в пределах расчетного диапазона производительности насоса. Его можно поискать на сайте производителя или в инструкции по эксплуатации.

2) Ежегодное техническое обслуживание насосов

Не реже одного раза в год регистрируйте производительность насоса. Данные эталонного тестирования должны содержать как минимум потребляемый ток двигателя, скорость потока, давление напора и вибрацию подшипников.

Перед обслуживанием помпы необходимо отключить источник питания.

Ниже перечислены основные части насоса, которые необходимо обязательно проверять во время ежегодного технического обслуживания:

• Корпус подшипника и опора: Проверьте корпус подшипника на наличие окалины, ржавчины, шероховатости или трещин. Обработанная поверхность должна иметь питтинг или эрозию.
• Стойка подшипника : Проверьте все резьбовые соединения на загрязнение. Очистите все нити по мере необходимости.Удалите все посторонние или незакрепленные материалы. Проверьте каналы смазочных каналов, чтобы убедиться, что они не засорены.
• Вал и втулка : Проверьте наличие точечной коррозии или канавок. Осмотрите биение вала и втулки, замените втулку и вал, если они изношены или биение вала превышает 0,002 дюйма.
• Корпус : Проверьте наличие точечной коррозии, коррозии или износа корпуса. Если глубина износа превышает 0,125 дюйма, кожух необходимо немедленно заменить.Осмотрите поверхность прокладки на наличие отличительных признаков.
• Рабочее колесо : Проверьте рабочее колесо насоса на наличие повреждений, коррозии, эрозии или износа. Если лопасти крыльчатки погнуты или имеют износ более 0,125 дюйма, замените крыльчатку как можно скорее.
• Адаптер рамы: Проверьте адаптер рамы на предмет повреждений, коррозии, деформации или трещин. Если ваш адаптер рамы имеет эти условия, немедленно замените его.
• Корпус подшипника : Проверьте наличие трещин, коррозии и следов износа на корпусе подшипников насоса.Если корпус подшипника имеет любой из этих признаков, замените его.

3) Контрольный список ежедневного технического обслуживания

• Ежедневно проверяйте насос на наличие кавитации и шумных подшипников.
• Осмотрите прокладки и корпус на предмет утечки давления.
• Проверьте сальники и уплотнения на наличие утечек пара. Не должно быть утечек пара.
• Проверить работу электрообогрева.
• Осмотрите масло подшипников на предмет обесцвечивания и воды.
• Проверьте температуру всех подшипников.
• Проверить эффективность работы системы водяного охлаждения. Проверьте температуру теплообменника, рубашки и охладителя, прикоснувшись к ним.
• Проверить маслосъемное кольцо и подшипник через заливное отверстие. Промойте крышки подшипников начисто.
• Проверьте состояние механического уплотнения, оно должно быть в нормальном состоянии.
• Осмотрите утечку масла на прокладке.

Применение насосов

• Используются для передачи воды из одного места в другое.
• Используются для впрыска топлива в различных транспортных средствах.
• Используется для охлаждающей воды.
• Для перекачки газа или нефти.
• Используется в бумажной промышленности.
• Использование в химической промышленности.

Часто задаваемые вопросы Раздел

Какова функция насоса?

Насос используется для перекачки жидкостей из одного места в другое. Он просто производит поток жидкости; он не создает давления. Насос просто создает необходимый поток жидкости для создания давления, что помогает насосу перекачивать жидкость из одного места в другое.

Какие существуют типы насосов?

Насосы бывают следующих типов:

• Поршневые насосы
• поршневые насосы
• Плунжерные насосы
• Насосы центробежные
• роторным
• погружные насосы
• Осевые насосы
• Самовсасывающие насосы
• Роторный лопастной насос
• Горизонтальные насосы
• Вертикальные насосы

Почему водяные насосы выходят из строя?

Водяной насос выходит из строя из-за разбалансированного вала насоса или эрозии внутри системы охлаждения.Но в максимальных случаях водяные насосы выходят из строя из-за течи вала.

Какие существуют два основных типа насосов?

Насос бывает двух основных типов:

1. Объемный насос
2. Динамический насос

Для чего нужен насос?

Основной насос используется для перекачивания воды, шламов, пищевых продуктов, сточных вод, нефти и газа. Насосы также используются для ирригационных систем, электростанций, систем очистки сточных вод, химической промышленности, пищевой промышленности, производства удобрений и т. д.

Создают ли насосы давление?

Насос не может создать давление; он просто генерирует поток жидкости.

В этой статье мы подробно рассмотрим различные типы насосов. Итак, я стараюсь изо всех сил объяснить все, что связано с этой темой. Но если вам нужны дополнительные разъяснения, не стесняйтесь и дайте мне знать свой вопрос в разделе комментариев. Я сделаю все возможное, чтобы очистить вас.

насос

| инжиниринг | Британика

насос , устройство, расходующее энергию для подъема, транспортировки или сжатия жидкостей.Самые ранние насосы были устройствами для подъема воды, такими как персидские и римские водяные колеса и более сложный винт Архимеда ( qv ).

Горнодобывающая промышленность Средневековья привела к развитию всасывающих (поршневых) насосов, многие типы которых описаны Георгиусом Агриколой в De re metallica (1556). Всасывающий насос работает за счет атмосферного давления; когда поршень поднимается, создавая частичный вакуум, внешнее атмосферное давление выталкивает воду в цилиндр, откуда она выходит через выпускной клапан.Только атмосферное давление может нагнетать воду на максимальную высоту около 34 футов (10 метров), поэтому нагнетательный насос был разработан для осушения более глубоких шахт. В силовом насосе ход поршня вниз вытесняет воду через боковой клапан на высоту, которая просто зависит от силы, приложенной к поршню.

Классификация насосов.

Насосы классифицируются по способу передачи энергии жидкости. Основными методами являются (1) объемное перемещение, (2) добавление кинетической энергии и (3) использование электромагнитной силы.

Жидкость можно вытеснить либо механически, либо с помощью другой жидкости. Кинетическая энергия может быть добавлена ​​к жидкости либо путем ее вращения с высокой скоростью, либо путем создания импульса в направлении потока. Чтобы использовать электромагнитную силу, перекачиваемая жидкость должна быть хорошим электрическим проводником. Насосы, используемые для транспортировки или повышения давления газов, называются компрессорами, воздуходувками или вентиляторами. Насосы, в которых перемещение осуществляется механически, называются объемными насосами.Кинетические насосы передают кинетическую энергию жидкости с помощью быстро вращающегося рабочего колеса.

Вообще говоря, поршневые насосы перекачивают относительно небольшие объемы жидкости при высоком давлении, а кинетические насосы перекачивают большие объемы при низком давлении.

Требуется определенное давление, чтобы жидкость поступала в насос, прежде чем можно будет добавить дополнительное давление или скорость. Если давление на входе слишком мало, произойдет кавитация (образование вакуумного пространства в насосе, обычно занятого жидкостью).Испарение жидкости во всасывающей линии является частой причиной кавитации. Пузырьки пара, попадающие в насос вместе с жидкостью, разрушаются при попадании в область более высокого давления, что приводит к чрезмерному шуму, вибрации, коррозии и эрозии.

Важными характеристиками насоса являются требуемое давление на входе, производительность при данном общем напоре (энергия на фунт из-за давления, скорости или подъема) и процентная эффективность перекачивания конкретной жидкости. Эффективность перекачки подвижных жидкостей, таких как вода, намного выше, чем для вязких жидкостей, таких как патока.Поскольку вязкость жидкости обычно уменьшается с повышением температуры, общепринятой промышленной практикой является нагрев очень вязких жидкостей для более эффективной их перекачки.

Насосы для ирригационной воды — Публикации

Сердцем большинства ирригационных систем является насос. Чтобы сделать ирригационную систему максимально эффективной, насос должен быть выбран в соответствии с требованиями источника воды, системы распределения воды и ирригационного оборудования.

Насосы, используемые для орошения, включают центробежные, глубинные турбинные, погружные и пропеллерные насосы.Собственно, турбинные, погружные и пропеллерные насосы являются особыми формами центробежного насоса. Тем не менее, их имена распространены в отрасли. В этой публикации термин центробежный насос относится к любому насосу, который находится над поверхностью воды и использует всасывающую трубу.

Прежде чем выбрать ирригационный насос, вы должны провести тщательную и полную инвентаризацию условий, в которых насос будет работать. Инвентарь должен включать:

• Источник воды (колодец, река, пруд и т.п.))
• Требуемый расход насоса
• Общая высота всасывания
• Общий динамический напор

Обычно у вас нет выбора источника воды; это либо поверхностная вода, либо колодезная вода, и местные геологические и гидрологические условия будут определять доступность. Однако тип ирригационной системы, расстояние от источника воды и размер системы трубопроводов будут определять скорость потока и общий динамический напор.

Основные рабочие характеристики насоса

Термин «напор» обычно используется в отношении насосов.Напор относится к высоте вертикального столба воды. Давление и напор являются взаимозаменяемыми понятиями в ирригации, поскольку столб воды высотой 2,31 фута эквивалентен давлению в 1 фунт на квадратный дюйм (PSI). Общий напор насоса состоит из нескольких типов напоров, которые помогают определить рабочие характеристики насоса.

Общая динамическая головка

Общий динамический напор насоса представляет собой сумму полного статического напора, напора, напора на трение и скоростного напора.Объяснение этих терминов приведено ниже и показано графически на Рисунок 1 .

Рис. 1. Общий динамический напор (TDH) представляет собой сумму полного статического напора, полного напора на трение и напора. Показаны составляющие полного статического напора для системы откачки поверхностных и колодезных вод.

Полный статический напор

Общий статический напор — это вертикальное расстояние, на которое насос должен поднять воду. При откачивании из колодца это будет расстояние от уровня откачиваемой воды в колодце до поверхности земли плюс вертикальное расстояние, на которое вода поднимается от поверхности земли до точки сброса.При откачивании с открытой поверхности воды это будет общее расстояние по вертикали от поверхности воды до точки нагнетания.

Напорная головка

Для работы дождевальных систем и систем капельного орошения требуется давление. Системы с центральным шарниром требуют определенного давления в точке поворота для правильного распределения воды. Напор в любой точке, где находится манометр, можно преобразовать из фунтов на квадратный дюйм в футы напора путем умножения на 2,31.

Например, 20 PSI равно 20 умножить на 2.31 или 46,2 фута головы. Большинство городских систем водоснабжения работают при давлении от 50 до 60 фунтов на квадратный дюйм, что, как показано в таблице 1 , объясняет, почему центры большинства городских водонапорных башен находятся на высоте около 130 футов над землей.

Таблица 1. Фунты на квадратный дюйм (PSI) и эквивалентный напор в футах водяного столба.

Фрикционная головка

Напор трения – это потеря энергии или снижение давления из-за трения при протекании воды по трубопроводным сетям. Скорость воды оказывает значительное влияние на потери на трение.

Потеря напора из-за трения происходит, когда вода течет по прямым участкам трубы, фитингам или клапанам; по углам; и где трубы увеличиваются или уменьшаются в размерах. Значения этих потерь можно рассчитать или получить из таблиц потерь на трение. Головка трения для трубопроводной системы представляет собой сумму всех потерь на трение.

Датчик скорости

Скоростной напор – это энергия воды, обусловленная ее скоростью. Это очень небольшое количество энергии, которым обычно можно пренебречь при расчете потерь в ирригационной системе.

Всасывающая головка

Насос, работающий над поверхностью воды, работает с напором всасывания. Высота всасывания включает не только вертикальную высоту всасывания, но и потери на трение в трубе, коленах, донных клапанах и других фитингах на стороне всасывания насоса. Допустимый предел напора на всасывании насоса и чистый положительный напор на всасывании (NPSH) насоса устанавливают этот предел.

Теоретическая максимальная высота, на которую можно поднять воду с помощью всасывания, составляет около 33 футов.С помощью контролируемых лабораторных испытаний производители определяют кривую NPSH для своих насосов. Кривая NPSH будет увеличиваться с увеличением расхода через насос.

При определенном расходе NPSH вычитается из 33 футов, чтобы определить максимальную высоту всасывания, при которой будет работать этот насос. Например, если для насоса требуется минимальный кавитационный запас 20 футов, максимальная высота всасывания насоса будет 13 футов.

Однако из-за потерь на трение всасывающего трубопровода насос, рассчитанный на максимальную высоту всасывания 13 футов, может эффективно поднимать воду только на 10 футов.Для минимизации потерь на трение всасывающего трубопровода всасывающий трубопровод должен иметь больший диаметр, чем нагнетательный.

Эксплуатация насоса с высотой всасывания большей, чем он рассчитан, или в условиях избыточного вакуума в какой-либо точке рабочего колеса может вызвать кавитацию. Кавитация представляет собой схлопывание пузырьков воздуха и водяного пара и производит очень отчетливый
шум, такой как гравий в насосе. Взрыв многочисленных пузырьков разъедает крыльчатку, и в конце концов она будет заполнена дырами.

Требования к питанию насоса

Мощность, добавляемая к воде при ее прохождении через насос, может быть рассчитана по следующей формуле:

где:

WHP = водяная лошадиная сила
Q = расход в галлонах в минуту (GPM)
TDH = общий динамический напор (футы)

Однако фактическая мощность, необходимая для работы насоса, будет выше, поскольку насосы и приводы не обладают 100-процентной эффективностью. Мощность, необходимая на валу насоса для перекачивания заданного расхода при заданном TDH, равна тормозной мощности (BHP), которая рассчитывается по следующей формуле:

BHP – тормозная мощность (постоянная номинальная мощность силового агрегата)

Эффективность насоса – КПД насоса обычно считывается из кривой насоса и имеет значение от 0 до 1

Эффективность привода – КПД привода между источником питания и насосом. Для прямого подключения это значение равно 1; для прямоугольных приводов значение равно 0,95; для ременных передач может варьироваться от 0,7 до 0,85

Влияние изменения скорости на производительность насоса

Производительность насоса зависит от скорости вращения рабочего колеса. Теоретически изменение скорости насоса приведет к изменению расхода, TDH и BHP в соответствии со следующими формулами:

где:

RPM1 = начальное значение числа оборотов в минуту
RPM2 = новое значение числа оборотов в минуту
GPM = галлонов в минуту (индексы такие же, как и для RPM)
TDH = общий динамический напор (индексы такие же, как для RPM)
BHP = тормозная мощность (индексы те же как для об/мин)

Например, если число оборотов увеличить на 50 процентов, расход увеличится на 50 процентов, TDH увеличится (1.5 ÷ 1)2,
или в 2,25 раза, а требуемое значение BHP увеличится в (1,5 ÷ 1)3, или 3,38 раза, от требуемого при более низкой скорости. Очевидно, что с увеличением скорости требования к забойному давлению насоса будут увеличиваться быстрее, чем напор и расход.

Эффективность насоса

Производители используют тесты для определения рабочих характеристик своих насосов и публикуют результаты в диаграммах производительности насосов, обычно называемых «кривыми насосов». Типичная кривая насоса показана на рис. 2 .

Рис. 2. Типичная характеристика горизонтального центробежного насоса. NPSH — это чистый положительный напор на всасывании, требуемый насосом, а TDSL — это общая доступная динамическая высота всасывания (оба на уровне моря).

Все кривые насоса построены с расходом по горизонтальной оси и TDH по вертикальной оси. Кривые в Рисунок 2  представлены для центробежного насоса, испытанного при разных оборотах.

Каждая кривая показывает соотношение GPM и TDH при испытанном числе оборотов в минуту.Кроме того, были добавлены линии эффективности насоса, и везде, где
линия эффективности пересекает линии кривой насоса, это число соответствует эффективности в этой точке.

Также были добавлены кривые тормозной мощности (BHP)

; они наклонены слева направо. Кривые забойного давления рассчитываются с использованием значений из линий эффективности. Кривая NPSH находится в верхней части диаграммы, а ее шкала — в правой части диаграммы.

Чтение характеристики насоса

Когда вы знаете требуемый расход и TDH, вы можете использовать эти кривые для выбора насоса.Кривая насоса показывает, что насос будет работать в широком диапазоне условий. Однако он будет работать с максимальной эффективностью только в узком диапазоне расхода и TDH.

В качестве примера того, как использовать характеристическую кривую насоса, давайте используем кривую насоса в Рисунок 2 , чтобы определить мощность и эффективность этого насоса при нагнетании 900 галлонов в минуту (GPM) и 120 футов TDH.

Решение: Следуйте пунктирной вертикальной линии от 900 галлонов в минуту, пока она не пересечет пунктирную горизонтальную линию от 120 футов TDH.В этот момент насос работает с максимальной эффективностью чуть ниже 72 процентов при скорости 1600 об/мин. Если вы посмотрите на кривые BHP, этому насосу требуется чуть менее 40 BHP на входном валу. Более точную оценку забойного давления можно рассчитать с помощью уравнений 1 и 2. Используя уравнение 1, забойное давление будет [900 x 120] ÷ 3960, или 27,3, а из уравнения 2 забойное давление будет равно 27,3 ÷ 0,72, или 37,9, предполагая, что КПД привода составляет 100 процентов. Кривая NPSH использовалась для расчета маркеров общей динамической высоты всасывания (TDSL) в нижней части графика.Обратите внимание, что
TDSL при скорости 1400 галлонов в минуту составляет 10 футов, а при скорости 900 галлонов в минуту длина TDSL превышает 25 футов.

Изменение скорости насоса

Теперь предположим, что этот насос подключен к дизельному двигателю. Изменяя число оборотов двигателя, мы можем изменять расход, требования к TDH и BHP этого насоса. В качестве примера давайте изменим скорость двигателя с 1600 об/мин до 1700 об/мин. Как это влияет на GPM, TDH и BHP насоса?

Решение: Мы будем использовать уравнения 3, 4 и 5 для расчета изменения.Используя уравнение 3, изменение галлонов в минуту будет (1700 ÷ 1600) x 900, что равняется 956 галлонам в минуту. Используя уравнение 4, изменение TDH будет (1700 ÷ 1600)2 x 120, что равняется 135,5 футам TDH. Используя уравнение 5, изменение BHP будет (1700 ÷ 1600)3 x 37,9, что равняется 45,5 BHP. Эта точка изображена на рис. 2 в виде окружности с точкой посередине. Обратите внимание, что новая рабочая точка находится вверху и справа от старой точки, а эффективность насоса осталась прежней.

При выборе насоса для ирригационной установки установщик должен предоставить копию характеристики насоса.Кроме того, установщик должен предоставить информацию о том, была ли подрезана крыльчатка или крыльчатки. Эта информация будет ценной в будущем, особенно если вам предстоит делать ремонт.

Центробежные насосы

Центробежные насосы применяются для откачки воды из водоемов, озер, ручьев и неглубоких колодцев. Они также используются в качестве подпорных насосов в ирригационных трубопроводах. Все центробежные насосы должны быть полностью заполнены водой или «залиты», прежде чем они смогут работать.

Всасывающая линия, а также насос должны быть заполнены водой и не содержать воздуха.На всасывающей трубе крайне важны воздухонепроницаемые стыки и соединения. Заполнение насоса может производиться с помощью ручных вакуумных насосов, вакуумных двигателей внутреннего сгорания, вакуумных насосов с приводом от двигателя или небольших водяных насосов, которые заполняют насос и всасывающую трубу водой.

Центробежные насосы предназначены для горизонтальной или вертикальной работы. Горизонтальная центробежная машина имеет вертикальное рабочее колесо, соединенное с горизонтальным приводным валом, как показано на рис. 3 .

 Рис. 3.Горизонтальный центробежный насос.

Горизонтальные центробежные насосы наиболее распространены в оросительных системах. Как правило, они дешевле, требуют меньшего обслуживания, их проще установить и они более доступны для осмотра и обслуживания, чем вертикальные центробежные. Имеются самовсасывающие горизонтальные центробежные насосы, но они являются насосами специального назначения и обычно не используются в ирригационных системах.

Вертикальные центробежные насосы могут быть установлены таким образом, чтобы рабочее колесо все время находилось под водой. (См. плавучий насос на обложке.) Это делает заливку ненужной, что делает вертикальный центробежный насос желательным для плавающих применений. Кроме того, функция самовсасывания очень желательна в районах с частыми перебоями в подаче электроэнергии или снижением цен на электроэнергию в непиковые часы.

Самовсасывание также подходит для новых панелей управления для центральных кругов, где автоматический перезапуск является программируемой функцией.

Внимание:

Поскольку подшипники постоянно находятся под водой, эти насосы могут требовать более высокого уровня обслуживания.

Глубинные турбинные насосы

Глубинные турбинные насосы приспособлены для использования в обсаженных скважинах или там, где поверхность воды ниже практических пределов для центробежных насосов. Турбинные насосы также используются в системах поверхностного водоснабжения.

Поскольку всасывающий патрубок турбинного насоса постоянно находится под водой, заливка не является проблемой. Эффективность турбинного насоса сравнима с эффективностью большинства центробежных насосов или превышает ее. Обычно они дороже центробежных насосов, их сложнее осматривать и ремонтировать.

Турбинный насос состоит из трех основных частей: узла головки, узла вала и стойки и узла чаши насоса, как показано на рис. 4 . Головка обычно изготавливается из чугуна и предназначена для установки на фундамент. Он поддерживает узлы колонны, вала и чаши и обеспечивает слив воды. Он также будет поддерживать электродвигатель, прямоугольную или ременную передачу.

Рис. 4. Глубинный турбинный насос.

Вал и колонна в сборе обеспечивают соединение между головкой и чашами насоса.Линейный вал передает мощность от двигателя на крыльчатки, а колонна выносит воду на поверхность. Линейный вал турбинного насоса может смазываться водой или маслом.

Насос с масляной смазкой имеет полый вал, в который капает масло, смазывая подшипники. Насос с водяной смазкой имеет открытый вал. Подшипники смазываются перекачиваемой водой. Если есть возможность перекачивать мелкий песок, выберите насос с масляной смазкой, так как он не позволит песку попасть в подшипники.

Если вода предназначена для бытовых или животноводческих нужд, она не должна содержать масла и должен использоваться насос с водяной смазкой. В некоторых штатах, таких как Миннесота, у вас нет выбора; насосы с водяной смазкой требуются во всех новых оросительных колодцев.

Подшипники линейного вала

обычно размещаются с межцентровым расстоянием 10 футов для насосов с водяной смазкой, работающих на скоростях ниже 2200 об/мин, и с межцентровым расстоянием 5 футов для насосов, работающих на более высоких скоростях. Подшипники с масляной смазкой обычно размещаются на центрах с шагом 5 футов.

Стакан насоса закрывает рабочее колесо. Из-за ограниченного диаметра каждое рабочее колесо имеет относительно низкий напор. В большинстве глубинных турбинных установок несколько чаш устанавливаются последовательно одна над другой. Это называется постановкой. Четырехступенчатая чаша в сборе содержит четыре рабочих колеса, прикрепленных к общему валу, и будет работать с напором, в четыре раза превышающим напор одноступенчатого насоса.

Рабочие колеса, используемые в турбинных насосах, могут быть полуоткрытыми или закрытыми, как показано на рис. 5 .Лопасти полуоткрытых рабочих колес открыты снизу и вращаются с малым допуском ко дну стакана насоса.

 Рис. 5. Вид в разрезе двух закрытых рабочих колес внутри стаканов насоса.

Допуск имеет решающее значение и должен быть скорректирован, когда насос новый. Во время начального периода обкатки муфты линейных валов затягиваются; поэтому примерно через 100 часов работы следует проверить регулировку крыльчатки.После обкатки допуск необходимо проверять и регулировать каждые три-пять лет или чаще при перекачивании песка.

Оба типа рабочих колес могут привести к неэффективной работе насоса, если они не отрегулированы должным образом. Механические повреждения могут возникнуть, если полуоткрытые рабочие колеса установлены слишком низко и лопасти будут тереться о дно чаш. Регулировка закрытых крыльчаток не так критична; однако их все же необходимо проверить и отрегулировать.

Регулировка крыльчатки осуществляется путем затягивания или ослабления гайки в верхней части узла головки.Регулировка рабочих колес обычно выполняется путем опускания рабочих колес на дно чаш и их регулировки вверх. Величина регулировки вверх определяется тем, насколько растянется вал линии во время накачки. Регулировку необходимо производить исходя из минимально возможного уровня откачки в скважине.

Производитель насоса часто предоставляет надлежащую процедуру регулировки. Процедура регулировки для многих распространенных марок глубоководных турбин описана в публикации EC 81-760 Кооперативной службы поддержки штата Небраска, озаглавленной «Как отрегулировать вертикальные турбинные насосы для достижения максимальной эффективности.

Рабочие характеристики

Испытания определяют рабочие характеристики погружных турбинных насосов. Характеристики во многом зависят от конструкции чаши, типа рабочего колеса и скорости вращения вала рабочего колеса. Расход, TDH, BHP, эффективность и число оборотов аналогичны значениям, указанным для центробежных насосов. Вертикальные турбинные насосы обычно рассчитаны на определенное число оборотов.

Кривая вертикального турбинного насоса показана на Рис. 6 . Эта кривая насоса аналогична кривой центробежного насоса, за исключением того, что вместо кривых для различных оборотов в минуту кривые относятся к рабочим колесам разного диаметра.

Рис. 6. Кривая глубоководного турбинного насоса. Тормозная мощность и общий напор указаны для одной ступени. Если насос имеет пять ступеней, умножьте мощность тормоза и общий напор на пять. Количество галлонов в минуту останется прежним, независимо от того, сколько ступеней добавлено.

Уменьшение диаметра крыльчаток называется «обрезкой». Производители обрезают крыльчатки до нужного размера, чтобы они соответствовали требованиям к TDH и скорости потока конкретной ирригационной установки.

Насосные характеристики турбинных насосов обычно показаны для одной ступени, поэтому полученное значение TDH будет определяться путем умножения указанного напора на характеристике насоса на количество ступеней. Требуемая тормозная мощность также должна быть умножена на количество ступеней. Обратите внимание, что скорость потока не изменится, сколько бы ступеней ни было добавлено.

Использование кривой насоса

В качестве примера предположим, что кривая насоса на рисунке 6 относится к пятиступенчатому насосу с числом оборотов 7.13-дюймовое рабочее колесо, обеспечивающее 800 галлонов в минуту. Какими будут значения TDH и BHP?

Решение: Следуйте пунктирной вертикальной линии от 800 галлонов в минуту до места, где она пересекается с кривой 7,13-дюймового рабочего колеса в верхней части диаграммы
. Следуйте пунктирной горизонтальной линии влево, где она показывает 26 футов TDH. Умножение 26 на 5 дает 130 футов TDH. Затем следуйте по пунктирной вертикальной линии от 800 галлонов в минуту до кривой забойного давления 7,13-дюймового рабочего колеса в нижней части диаграммы, а затем по горизонтальной пунктирной линии влево, где она показывает 6.5 л.с. Умножение 6,5 л.с. на 5 (пять ступеней) дает для этого насоса требуемую мощность 32,5 л.с. Также обратите внимание, что насос работает с максимальной эффективностью 80 процентов. При этой эффективности расчетное BHP (уравнения 1 и 2) составляет 32,8.

Установка вертикальных турбинных насосов

Глубинные турбинные насосы должны иметь правильную центровку между насосом и силовым агрегатом. Использование узла головки, соответствующего узлу двигателя и колонки/насоса, упрощает правильное выравнивание.

Очень важно, чтобы колодец был прямым и вертикальным. Насосная колонна в сборе должна быть выровнена по вертикали, чтобы ни одна часть не касалась обсадной колонны скважины. Распорки обычно прикрепляются к колонне насоса, чтобы предотвратить касание узла насоса обсадной колонны.

Если колонна насоса касается обсадной колонны скважины, вибрация изнашивает отверстия в обсадной колонне. Насосная колонна, не выровненная по вертикали, также может вызвать чрезмерный износ подшипников.

Головка в сборе должна быть установлена ​​на прочном основании на высоте не менее 12 дюймов над поверхностью земли.Бетонный фундамент ( Рисунок 7 ) обеспечивает постоянную и бесперебойную установку. Фундамент должен быть достаточно большим, чтобы можно было надежно закрепить головку в сборе.

Рисунок 7. Рекомендуемое бетонное основание с патрубком для измерения уровня воды и хлорирования.

Фундамент должен иметь не менее 12 дюймов опорной поверхности со всех сторон колодца. В случае скважины с гравийной набивкой 12-дюймовый зазор измеряется от внешнего края гравийной набивки.

Труба доступа к скважине диаметром не менее 1,5 дюймов должна проходить через фундамент в обсадную трубу скважины. Входная труба служит двум целям. Первый заключается в измерении статического и насосного уровней воды в скважине, а второй — в разрешении хлорирования скважины.

Полиэтиленовая трубка диаметром ¾ дюйма с закрытым нижним концом, вставленная в трубу доступа и доходящая до уровня насоса, значительно облегчит измерение уровня воды. В трубке необходимо просверлить небольшие отверстия, чтобы вода могла легко входить и выходить из трубки.

Дополнительную информацию о техническом обслуживании колодцев можно найти в публикации NDSU «Уход и техническое обслуживание ирригационных колодцев».

Погружные насосы

Погружной насос представляет собой турбинный насос, соединенный с погружным электродвигателем, как показано на рис. 8 . И насос, и двигатель подвешены в воде, что позволяет отказаться от длинного приводного вала и держателей подшипников, необходимых для глубоководного турбинного насоса. Поскольку насос находится над двигателем, вода попадает в насос через экран между насосом и двигателем.

Рис. 8. Погружной насос, установленный в скважине.

В погружном насосе используются закрытые рабочие колеса, поскольку вал электродвигателя расширяется при нагревании и давит на рабочие колеса. Если бы использовались полуоткрытые рабочие колеса, насос потерял бы эффективность. Кривая насоса для погружного насоса очень похожа на кривую для глубинного турбинного насоса.

Погружные двигатели меньше в диаметре и намного длиннее обычных двигателей.Из-за меньшего диаметра они имеют более низкий КПД, чем двигатели, используемые для центробежных или глубинных турбинных насосов.

Погружные двигатели обычно называют сухими или мокрыми двигателями. Сухие двигатели герметично закрыты маслом с высокой диэлектрической проницаемостью, чтобы исключить попадание воды в двигатель. Мокрые двигатели открыты для колодезной воды, при этом ротор и подшипники работают в воде.

Если циркуляция воды вокруг двигателя ограничена или недостаточна, двигатель может перегреться и сгореть.Следовательно, длина стояка должна быть достаточной для того, чтобы чаша в сборе и двигатель всегда были полностью погружены в воду. Кроме того, обсадная труба скважины должна быть достаточно большой, чтобы вода могла беспрепятственно протекать мимо двигателя.

Небольшие погружные насосы (мощностью менее 5 л.с.) используют однофазное питание. Однако большинству погружных насосов, используемых для орошения, требуется трехфазное электропитание. Электропроводка от насоса до поверхности должна быть водонепроницаемой, а все соединения герметичными. Электрическая линия должна быть прикреплена к трубе колонки через каждые 20 футов, чтобы предотвратить ее наматывание на трубу колонки.

Напряжение на выводах двигателя должно быть в пределах плюс-минус 10 процентов от напряжения, указанного на паспортной табличке двигателя. Если в кабеле погружного насоса происходит падение напряжения на 5 процентов, напряжение на поверхности не должно быть меньше 95 процентов от номинального напряжения.

Поскольку насос находится в колодце, к блоку управления должна быть подключена молниезащита. Удары молнии в колодцы с погружными насосами являются основной причиной выхода насосов из строя.

Вы можете выбрать погружные насосы, обеспечивающие широкий диапазон комбинаций расхода и TDH.Погружные насосы диаметром более 10 дюймов обычно стоят дороже, чем глубинные турбины сопоставимого размера, потому что двигатели стоят дороже.

Многие производители производят погружные бустерные насосы. Эти насосы обычно устанавливаются горизонтально в трубопроводе. Преимуществом использования погружного насоса вместо центробежного является снижение уровня шума. Это желательный атрибут в жилых помещениях и рядом с полями для гольфа.

Погружные насосы

также использовались в качестве бустерных насосов во всасывающих линиях центробежных насосов.Это приложение используется в ситуациях, когда уровень воды будет значительно колебаться в течение сезона. Наличие погружного насоса во всасывающей линии изменит напор на входе в центробежный насос с всасывающего на положительный.

Пропеллерные насосы

Пропеллерные насосы

используются в условиях низкого подъема и высокой скорости потока. Они бывают двух типов: с осевым потоком и со смешанным потоком. Разница между ними заключается в типе рабочего колеса. В осевом насосе используется крыльчатка, которая выглядит как обычный винт лодочного мотора и, по сути, представляет собой насос с очень низким напором.

Одноступенчатый пропеллерный насос обычно поднимает воду не более чем на 20 футов. При добавлении еще одной ступени можно получить напор от 30 до 40 футов. В насосе смешанного типа используются полуоткрытые или закрытые рабочие колеса, аналогичные турбинным насосам.

В стационарных установках пропеллерные насосы устанавливаются вертикально, как показано на рис. 9 . Для переносных насосных платформ они устанавливаются на прицепы или на понтоны для использования в качестве плавучих водозаборников.

Рисунок 9а.Пропеллерный насос с приводом от отбора мощности (ВОМ), используемый для перемещения больших объемов воды в условиях малой подъемной силы.

Рисунок 9б. Пропеллерный насос.

Переносные пропеллерные насосы обычно монтируются почти в горизонтальном положении (под малым углом), чтобы их можно было легко перекачивать в трубопроводы, а также подводить к источнику воды. Переносные пропеллерные насосы обычно приводятся в действие коробкой отбора мощности (ВОМ) тракторов. На многих фермах пропеллерные насосы используются для откачки лагун для хранения отходов.

Требования к мощности пропеллерного насоса увеличиваются непосредственно с увеличением TDH, поэтому необходимо обеспечить достаточную мощность для привода насоса на максимальную высоту подъема. Пропеллерные насосы не подходят в условиях, когда нагнетание должно быть дросселировано для снижения расхода. Важно точно определить максимальную TDH, с которой будет работать этот тип насоса.

Пропеллерные насосы не подходят для высоты всасывания. Рабочее колесо должно быть погружено в воду, а насос должен работать на надлежащей глубине погружения.Глубина погружения зависит от рекомендаций различных производителей, но, как правило, чем больше диаметр насоса, тем глубже погружение.

Соблюдение рекомендуемой глубины погружения гарантирует, что скорость потока не уменьшится из-за завихрений. Также несоблюдение требуемой глубины погружения может привести к сильным механическим вибрациям и быстрому износу лопастей гребного винта.

Критерии выбора насоса

Выбор насоса для поливной воды почти полностью основан на соотношении между эффективностью насоса и TDH, который насос будет обеспечивать при определенном расходе.Как было показано ранее, эти параметры также являются основой характеристики насоса. Используйте таблицу 2 , чтобы сузить выбор типа насоса для широкого диапазона скоростей потока и общих динамических напоров.

Один параметр, не включенный в значения TDH в таблице 2 , — это высота всасывания. Если в вашем приложении необходимо поднять воду к насосу, вам придется использовать центробежный насос.

Таблица 2. Диаграмма, показывающая наиболее предпочтительные типы насосов для использования в данном диапазоне скоростей потока и общего динамического напора.

Дополнительные источники информации

«Уход и техническое обслуживание ирригационных колодцев», доступна дополнительная публикация NDSU.
