Двигатель 3S FE :Технические характеристики. Toyota 3s fe

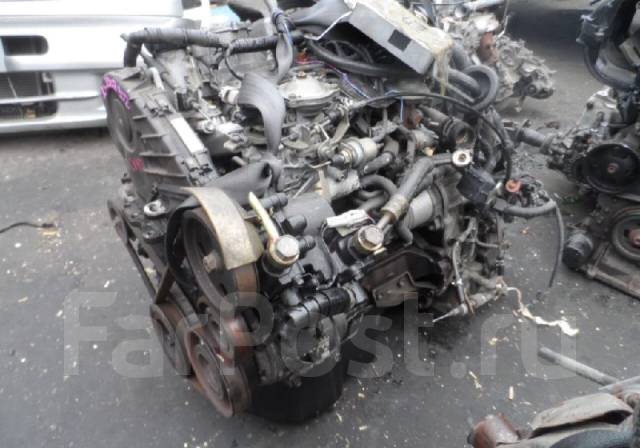

На большое количество моделей марки Тойота, производитель устанавливал двигатель 3s fe. Модель стала одной из самых массово устанавливаемых силовых установок на автомобили, как для внутреннего, так и зарубежного рынка. Силовой агрегат отличается надежностью и большим моторесурсом. Ниже представлено подробное устройство двигателя 3s fe.

Технические характеристики двигателя 3s fe

За время производства силовая установка получила несколько модификаций – 3s – FE/FSE/GE/GTE.  В зависимости от модификации технические характеристики отличаются.

  • Тип силового агрегата – четырёхтактный бензиновый;
  • Количество рабочих цилиндров – 4;
  • Расположение рабочих цилиндров – рядное вертикальное;
  • Количество клапанов на один рабочий цилиндр – два впускных и два выпускных;
  • Газораспределительный механизм – два распределительных вала, установленных в верхней части силовой установки;
  • Общий объём рабочих цилиндров – 1998см3;
  • Масса снаряженного двигателя – 140 кг;
  • Сжатие – 9. 8;
  • Топливная система – распределенный впрыск топлива.  Мотор 3S GE имеет карбюраторную топливную систему;
  • Управление топливной системой – электронное;
  • Блок цилиндров – чугунный;
  • Диаметр рабочего цилиндра – от 86 до 86.03 миллиметра;
  • Ход поршня от нижней до верхней мертвой точки – 86 мм;
  • Рабочая температура силового агрегата – 95о;
  • Соответствие экологическим стандартам – Евро 4;
  • Средний расход топлива на 100 км – 9.5 литра;
  • Используемое топливо – бензин АИ-95, АИ-92;
  • Ресурс двигателя 3s fe – 300000 км;
  • Система охлаждения – жидкостная принудительного типа.

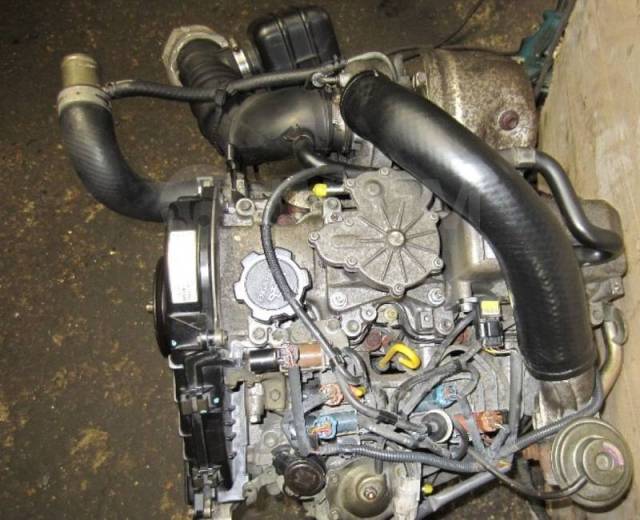

Устройство двигателя 3s fe

Конструкция мотора отличается надежностью. Производителем заявлен ресурс 300000 км. Реальный ресурс двигателя превышает этот показатель. Мотор неприхотлив к качеству топлива и хорошо работает независимо от условий эксплуатации.

Система охлаждения

Производитель оборудовал двигатель 3s fe, характеристики которого приведены выше, жидкостной системой охлаждения принудительного типа. Такая конструкция позволяет использовать автомобиль при различных нагрузках независимо от температуры окружающей среды. В качестве жидкости для охлаждения используется тосол или антифриз.

Движение жидкости в рубашке охлаждения осуществляется помпой.

Она закреплена отдельно на силовой установке при помощи болтов. Помпа имеет ременной привод от коленчатого вала. Остывание охлаждающей жидкости осуществляется в радиаторе. Движение воздушной массы через соты радиатора осуществляется при помощи вентилятора. Система охлаждения оснащена расширительным баком.

СПРАВКА: Для быстрого прогрева в холодное время года в систему охлаждения включён термостат. При низкой температуре охлаждающей жидкости термостат закрывает большой круг циркуляции. По достижении необходимой температуры открывается большой круг циркуляции. Температура срабатывания термостата 80 – 84о.

Газораспределительный механизм

Двигатель Тойота 3s fe имеет ГРМ с двумя распределительными валами кулачкового типа. Привод газораспределительного механизма ременной. Распределительные валы имеют верхнее расположение. Для корректировки теплового зазора предусмотрены гидрокомпенсаторы.

Перекрывание впускного и выпускного тракта осуществляется шестнадцатью клапанами. Такая конструкция повышает показатели мощности. Недостатком ГРМ является конструкция регулировки клапанов. Для регулировки предусмотрены специализированные шайбы. Регулировка осуществляется подбором шайб необходимой толщины.

Система смазки

Двигатель имеет систему смазки комбинированного типа. Движущиеся детали, работающие под большой нагрузкой, смазывается маслом под давлением. Газораспределительный механизм и другие детали, работающие под небольшой нагрузкой, смазываются путем разбрызгивания смазочного материала. Производитель рекомендует использовать смазочный материал вязкостью 5w30.

Нагнетание давления масла в систему осуществляется насосом шестеренчатого типа.

Для очистки смазки от крупных абразивных частиц маслоприемник насоса оборудован металлической сеткой. Очистка смазочного материала от мелких частиц и металлической стружки осуществляется  бумажным фильтрующим элементом.

Электроснабжение и запуск мотора

Управление  силовой установкой электронное. Блок управления получает сведения с различных датчиков, после обработки данных микропроцессор регулирует системы необходимые для нормальной работы силового агрегата.

Запуск двигателя осуществляется электрическим стартером. Управление электростартером дистанционное из кабины автомобиля. Электроснабжение силовой установки осуществляет аккумуляторная батарея напряжением 12в и генератор постоянного тока.

ВНИМАНИЕ: Аккумуляторная батарея используется для электроснабжения при заглушенном ДВС. После запуска электроснабжение осуществляет генератор постоянного тока.

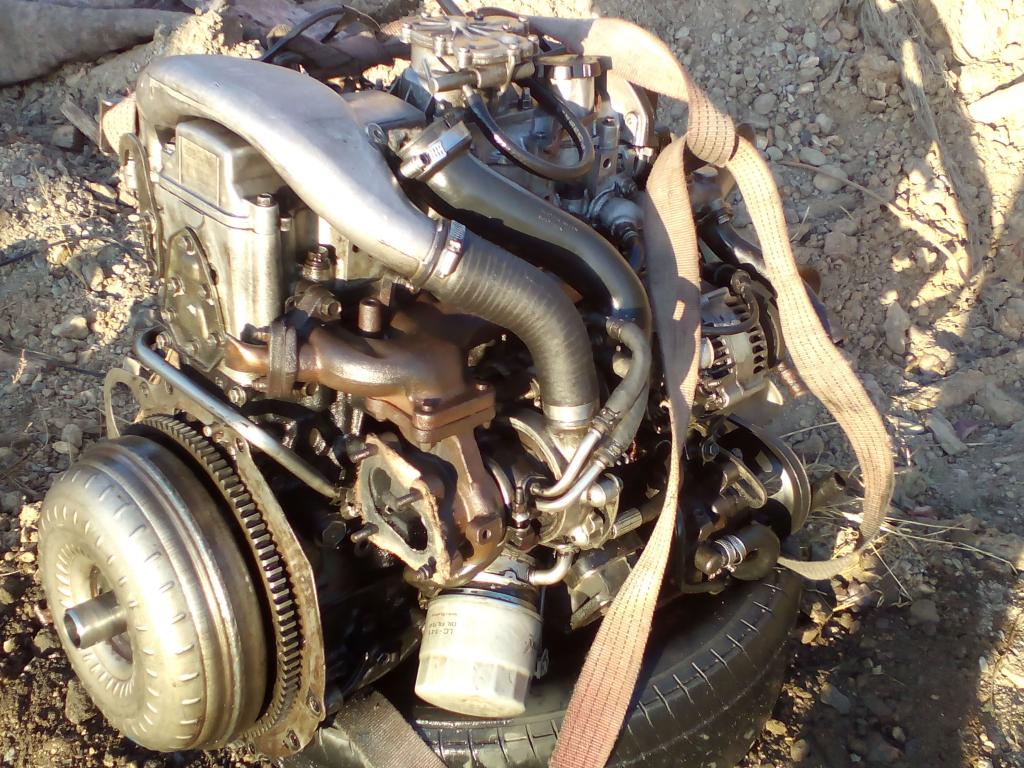

Описание маркировки

Маркировка 3s fe имеет следующую расшифровку:

  • «3» – определяет объем силовой установки –  2  литра;
  • «S» – расположение рабочих цилиндров – рядное;
  • «F» – Количество клапанов на один рабочий цилиндр – 4;
  • «E» – электронное управление топливной системой.

Достоинства и недостатки

Конструкция силового агрегата имеет следующие достоинства:

  • Простота конструкции. Обслуживать и устранять мелкие неисправности может человек, имеющий минимальные технические знания. Для мелкого ремонта не требуется специализированное оборудование;
  •  Устойчивость к нагрузкам. Чугунный блок и жидкостная система охлаждения позволяют использовать мотор при различной температуре окружающей среды;
  • Большой моторесурс. Использование силового агрегата без ремонта превышает показатели, заявленные заводом изготовителем;

  • Высокая мощность. В зависимости от модификации максимальная мощность двигателя от 110 до 130 л.с. Этого с запасом хватает для целевого использования легкового транспортного средства;
  • Экономичность. Мотор потребляет 9.5 л бензина. На автомобиле Карина и других моделях при спокойной езде этот показатель снижается;

ВАЖНО: При агрессивной езде или при движении по дорожному покрытию плохого качества показатель расхода топлива увеличивается.

  • Привод газораспределительного механизма. Один распредвал имеет ременной привод от коленчатого вала двигателя. Второй распределительный вал кулачкового типа приводится в действие шестерней первого вала. Это снижает уровень шума при работе двигателя;

Мотор 3s fe  имеет некоторые недостатки:

  • Сложная конструкция регулировки клапанов. Для регулировки клапанного двигателя Toyota необходимо осуществлять подбор шайб соответствующего размера;
  • Неудобное расположение номера силовой установки. Номер двигателя 3s fe расположен на задней части силового агрегата в месте крепления коробки переключения передач. Для просмотра числовых комбинаций необходимо использовать специализированные приспособления;
  • Высокая нагрузка на ремень привода газораспределительного механизма. Из-за высокой нагрузки необходимо  менять ремень чаще, чем заявлено производителем.

Обслуживание силового агрегата

Для нормальной работы ДВС необходимо регулярно проводить техническое обслуживание.

Несоблюдение этого правила может привести к ухудшению характеристик или к полному выходу из строя агрегата.

Для обслуживания необходимо:

  • По преодолению 10000 км  провести замену моторного масла. Подойдёт полусинтетический смазочный материал вязкостью 5w30. Одновременно с маслом следует заменить масляный фильтр;
  • После 20000 км необходимо проверить тепловой зазор клапанов газораспределительного механизма. Почистить вентиляцию картера. Проверить работоспособность свечей зажигания и целостность ремней навесного оборудования;
  • После преодоления автомобилем 40000 км производитель рекомендует заменить охлаждающую жидкость и воздушный фильтр.  При необходимости следует промыть систему охлаждения.

Возможные неисправности и способы их устранения

  1. Не гаснет давление масла двигатель 3s fe. При возникновении неисправности следует проверить работоспособность датчика давления масла. Отсутствие давления в системе может быть спровоцировано выходом из строя шестеренчатого насоса.
    При выявлении неисправности заменяют насос шестеренчатого типа новой деталью;
  2. Двигатель 3s fe не заводится. Причины, по которым не заводится двигатель 3s fe, различные. Необходимо проверить работоспособность топливной системы и системы зажигания. Замерить компрессию в рабочих цилиндрах.  Вышедшие из строя детали заменить новыми. Силовой агрегат может не заводиться по причине некорректной работы электронного блока управления. Для проверки работоспособности ЭБУ используется специализированное оборудование;
  3. Повышенный расход топлива. Увеличение показателя расхода топлива возникает при сильной загрязнённости воздушного фильтра или форсунок. Необходимо заменить фильтрующий элемент и очистить распылители от загрязнений;

СПРАВКА: некоторые автовладельцы  делают tuning двигателя 3s fe. Тюнинг улучшает технические характеристики силового агрегата и повысить показатели мощности.

Из вышеперечисленного следует, что силовой агрегат 3s fe,устанавливаемый на автомобили марки Тойота, отличается качеством и техническими характеристиками. Конструктивные особенности позволяют использовать силовую установку при различной температуре окружающей среды. Мотор устойчив к нагрузкам и неприхотлив к качеству бензина.
