Двигатель стирлинга принцип работы видео: Как работает стирлинг

Содержание

Как работает стирлинг

Итак, что это такое и как это работает.

Скажу сразу, что бы въехать в эту тему понадобится не мало времени, я сам не всё сразу понял, хотя казалось, что сложного ничего и нет. Снаружи всё просто и понятно пока не копнёшь глубже, где и спрятано все интересное. Выход здесь только один, если что то не понятно сразу - читай и смотри дальше, со временем всё прояснится, по крайней мере так было со мной.

Нус приступим, признаться я не могу и не буду описывать всё это хитро-научно-рефератным языком, на мой взгляд это отпугивает людей, всё нужно излагать по простому не выдумывая всяких там формул и мало кому известных понятий. Наличия высшего образования тоже не потребуется всё легко укладывается в школьную программу, а множество схем и простых поясняющих картинок максимально облегчит понимание.

Стирлинг - это устройсво преобразующее тепловую энергию в механическую ну как двигатель, с тем лиш отличием, что эта тепловая энергия приходит к нему из вне, а не производится им непосредственно(как это происходит например в двигателе внутреннего сгорания).

Это и есть его самое уникальное и замечательное свойство отличающее его от всех остальных машин. Да, ну и само собой такое название Стирлинг пошло от фамилии человека который всё это первый придумал, кто заинтересуется историей этого вопроса может нарыть в интернете кучу инфы, меня лично это мало волнует.

Понять его устройство можно на примере ряда картинок ниже.

Допустим мы имеем какой то замкнутый объем воздуха в жестком корпусе с эластичной мембраной (или поршнем по другому). Нагревая корпус двигателя воздух внутри расширится и совершит работу, выгибая мембрану наружу. И наоборот охлаждая корпус мембрана вогнется, опять совершив работу. Вот и весь цикл, проще не придумаеш, осталось только "автоматизировать" этот процес.

Для этого внутри корпуса двигателя размещается так называемый поршень вытеснитель(на рисунке он зелёненький с нерусским словом), смысл этого девайса в том что он должен перегонять оставшийся в корпусе воздух от горячей области внизу к охлаждаемой вверху.

На рисунке видно что сам поршень вытеснитель занимает собой почти половину объёма внутренней полости двигателя, в виде такого диска, не плотно прилегающего к стенкам. Через этот зазор воздух перетекает из горячей полости в холодную и обратно.Надо сказать что сам этот поршень в идеале должен быть лёгким и плохо проводящим тепло, поскольку он фактически разделяет собой гарячую и холодную области внутри двигателя.

Ну а дальше уже всем знакомая кривошипно-шатунная схема связывает вытеснитель и мембрану(или рабочий поршень) на одной оси вращения,что обеспечит нам цикличность процесса т.е. поднятие и опускание поршней. (внимательно изучайте картинки включайте воображение)

Ещё одна важная деталь на которую нужно обратить внимание заключается в том что рабочий поршень отстаёт от вытеснителя на 90 градусов по ходу вращения двигателя(у нас на рисунке как вы могли заметить вращение происходит против часовой стрелки).

Это идеальный вариант соединения для такой схемы. Попытайтесь проиграть каждую картинку по очереди, представить что происходит сдавлением воздуха внутри двигателя и как всё это преобразуется в возвратно-поступательное движение.

Надо ещё признать, что на схеме, а именно на оси , отсутствует одна важная деталь - это маховик, он то и поддерживает весь цикл вращения.

НЕ отчаивайтесь если сразу не всё понятно, я сам помню долго въезжал, в своё время, а некоторые моменты полностью понял только когда собрал свой первый стирлинг. Главное начать, и если не потеряете интерес, то разберётесь, а я на других примерах надеюсь помогу вам, ибо здесь на самом деле масса хитрых моментов.

Более подробно о всех типах стирлингов, принципе их работы и как их можно сделать самому - я изложил в форме серии видеоуроков , которые можно посмотреть ЗДЕСЬ

Вот например таже схемка но уже в движении, теперь я думаю будет несколько понятнее. Причем это фактически разрез реальной рабочей модели, жаль правда что только в одном боковом виде.

А вот еще одна конструкция где видно как рабочий поршень отстаёт от вытеснителя на 90 градусов по ходу вращения двигателя, также присутствует маховик.

Или вот ещё пример.

Всё это были примеры низкотемпературных двигателей, так сказать моделек, игрушек, поясняющих принцип работы. Промышленные стирлинги которые используются в разных целях, от генерации электроэнергии, до говорят, движения подводных лодок выглядят совершенно по другому (будем рассматривать их в других разделах сайта). Но принцип всегда остаётся темже - нагрев и охлаждение замкнутого объема воздуха, а ещё лучше водорода или гелия (короче рабочего тела по другому).

Вообще Стирлинги делят на три типа, альфа, бетта, гамма.

Красным помечена нагреваемая область, синим охлождаемая



Ещё пару мультиков для представления работы альфа и бетта стирлингов соответственно.

и ещё бетта тип, кинематика

А вот полная деталировка - всё по полочкам, гамма версия.

а это анимация стирлинга бетта типа

--------------------------------------------------------------------------------------------------

А вот маленький Стирлинг охлаждает своей работой какой-то чип на материнской плате, интересное применение.

Вот видео его работы http://www.

youtube.com/watch?v=LQQMkz6uPs0

http://www.youtube.com/watch?v=OqqeR4ZRx6w&feature=related помоему потресающе

Зато есть принципиальная схема этого девайса

_______________________________________________________

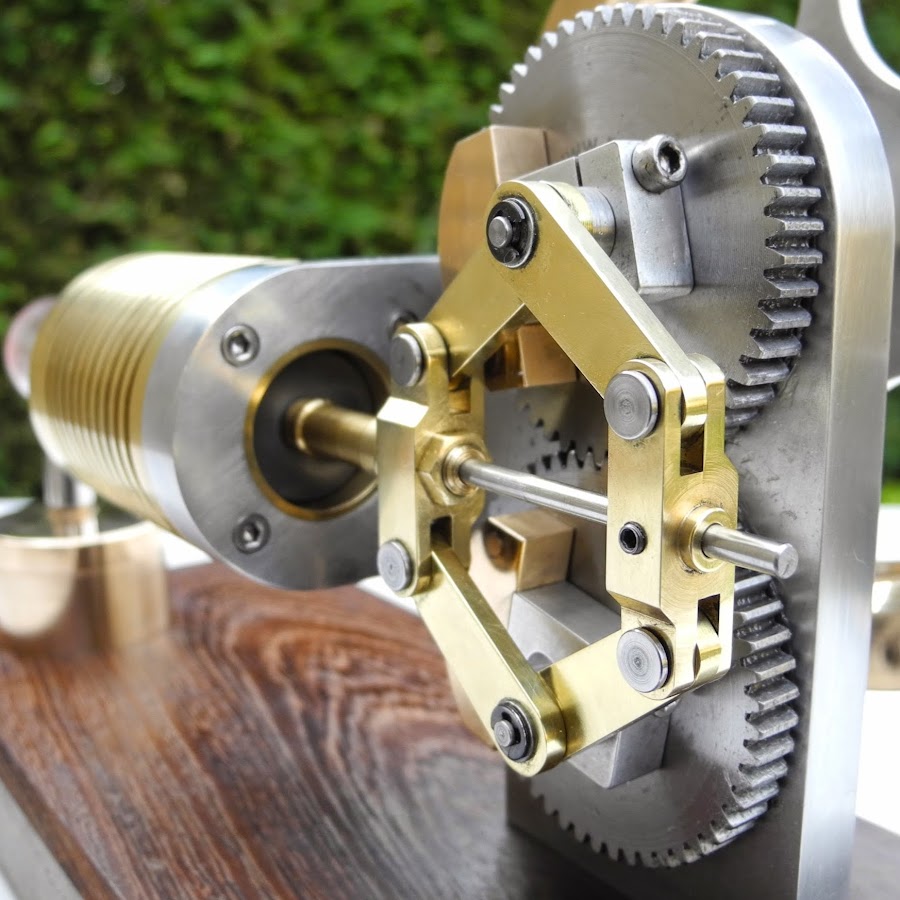

А вот как на практике выглядит бетта тип с ромбическим механизмом, ну очень хитрая штука и самому такую извоять весьма проблематично, но для общего развития нужно иметь представление. Дальше в рубриках по конкретным типам двигателей я буду более подробно останавливаться, а пока просто поверьте, что технических вариантов исполнения этого двигателя просто немеренно, этим он и интересен.

а это его кинематическая модель

---------------------------------------------------------------------------------

А такая занятная игрулина вызовет массу приятных эмоций у любого человека не взирая на возраст.

Это свободнопоршневой Стирлинг, работает от тепла чашки с горячим чаем, его мы тоже рассмотрим подробнее здесь.

Ну вот и всё вступление, для начала. Дальше в рубриках, по каждому типу двигателей, будет более подробно о них расказано и показано, есть много интересного видео, без просмотра которого невозможно полноценно оценить всю прелесть этих устройств. Не переключайтесь... всё только начинается.



Двигатель стирлинга своими руками видео

Двигатель Стирлинга, некогда известный, был надолго забыт из-за широкого распространения другого мотора (внутреннего сгорания). Но сегодня о нем слышно все больше. Может быть, у него есть шансы стать более популярным и найти свое место в новой модификации в современном мире?

История

Двигатель Стирлинга — это тепловая машина, которая была изобретена в начале девятнадцатого века.

Автором, как понятно, был некий Стирлинг по имени Роберт, священник из Шотландии. Устройство представляет собой двигатель внешнего сгорания, где тело движется в замкнутой емкости, постоянно меняя свою температуру.

Из-за распространения другого вида мотора о нем почти забыли. Тем не менее, благодаря своим преимуществам, сегодня двигатель Стирлинга (своими руками многие любители сооружают его дома) снова возвращается.

Основное отличие от двигателя внутреннего сгорания заключается в том, что энергия тепла приходит извне, а не вырабатывается в самом двигателе, как в ДВС.

Принцип работы

Можно представить замкнутый воздушный объем, заключенный в корпусе, имеющем мембрану, то есть поршень. При нагревании корпуса воздух расширяется и совершает работу, выгибая таким образом поршень. Затем происходит охлаждение, и он вгибается снова. В этом состоит цикл работы механизма.

Немудрено, что термоакустический двигатель Стирлинга своими руками многие изготавливают в домашних условиях. Инструментов и материалов для этого требуется самый минимум, который найдется в доме у каждого. Рассмотрим два разных способа, как легко его создать.

Материалы для работы

Чтобы сделать двигатель Стирлинга своими руками, понадобятся следующие материалы:

  • жесть;
  • спица из стали;
  • трубка из латуни;
  • ножовка;
  • напильник;
  • подставка из дерева;
  • ножницы по металлу;
  • детали крепежа;
  • паяльник;
  • пайка;
  • припой;
  • станок.

Это все. Остальное — дело нехитрой техники.

Как сделать

Из жести готовят топку и два цилиндра для базы, из которых будет состоять двигатель Стирлинга, своими руками изготовленный. Размеры подбирают самостоятельно, учитывая цели, для которых предназначено это устройство. Предположим, что мотор делается для демонстрации. Тогда развертка главного цилиндра составит от двадцати до двадцати пяти сантиметров, не более. Остальные части должны подстраиваться под него.

На верху цилиндра для передвижения поршня делают два выступа и отверстия диаметром от четырех до пяти миллиметров. Элементы выступят в роли подшипников для расположения кривошипного устройства.

Далее делают рабочее тело мотора (им станет обычная вода). К цилиндру, который сворачивают в трубу, припаивают кружочки из жести. В них проделывают отверстия и вставляют трубки из латуни от двадцати пяти до тридцати пяти сантиметров в длину и диаметром от четырех до пяти миллиметров. В конце проверяют, насколько герметичной стала камера, залив ее водой.

Далее приходит черед вытеснителя. Для изготовления берут заготовку из дерева. На станке добиваются, чтобы она обрела форму правильного цилиндра. Вытеснитель должен быть немногим меньше диаметра цилиндра. Оптимальную высоту подбирают уже после того, как двигатель Стирлинга своими руками будет сделан. Потому на данном этапе длина должна предполагать некоторый запас.

Спицу превращают в шток цилиндра. По центру деревянной емкости делают отверстие, подходящее под шток, вставляют его. В верхней части штока необходимо предусмотреть место для шатунного устройства.

Затем берут трубки из меди длиной четыре с половиной сантиметра и диаметром два с половиной сантиметра. Кружок из жести припаивают к цилиндру. По бокам на стенках делают отверстие для сообщения емкости с цилиндром.

Поршень также подгоняют на токарном станке под диаметр большого цилиндра изнутри. Наверху подсоединяют шток шарнирным способом.

Сборку заканчивают и настраивают механизм. Для этого поршень вставляют в цилиндр большего размера и соединяют последний с другим цилиндром меньшего размера.

На большом цилиндре сооружают кривошипно-шатунный механизм. Фиксируют часть двигателя при помощи паяльника. Основные части закрепляют на деревянном основании.

Цилиндр наполняют водой и под низ подставляют свечку. Двигатель Стирлинга, своими руками сделанный от начала и до конца, проверяют на работоспособность.

Второй способ: материалы

Двигатель можно сделать и другим способом. Для этого понадобятся следующие материалы:

Как сделать

Поролон очень часто используют, чтобы сделать дома простой не мощный двигатель Стирлинга своими руками. Из него готовят вытеснитель для мотора. Вырезают поролоновый круг. Диаметр должен быть немного меньше, чем у консервной банки, а высота — чуть более половины.

По центру крышки проделывают отверстие для будущего шатуна. Чтобы он ходил ровно, скрепку сворачивают в спиральку и паяют к крышке.

Поролоновый круг посередине пронизывают тонкой проволокой с винтом и фиксируют его сверху шайбой. Затем соединяют кусок скрепки пайкой.

Вытеснитель вталкивают в отверстие на крышке и соединяют банку с крышкой путем пайки для герметизации. На скрепке делают маленькую петлю, а в крышке — еще одно, более крупное отверстие.

Жестяной лист сворачивают в цилиндр и спаивают, а потом прикрепляют к банке настолько, чтобы щелей не осталось совсем.

Скрепку превращают в коленчатый вал. Разнос при этом должен быть ровно девяносто градусов. Колено над цилиндром делают слегка больше другого.

Остальные скрепки превращаются в стойки для вала. Делается мембрана следующим образом: цилиндр оборачивают в пленку из полиэтилена, продавливают и крепят ниткой.

Шатун изготавливается из скрепки, которую вставляют в кусок резины, и готовую деталь прикрепляют к мембране. Длина шатуна делается такой, чтобы в нижней валовой точке мембрана была втянутой в цилиндр, а в высшей — вытянута. Таким же образом делается и вторая деталь шатуна.

Затем один приклеивают к мембране, а другой — к вытеснителю.

Ножки для банки можно также сделать из скрепок и припаять. Для кривошипа используют CD-диск.

Вот и готов весь механизм. Осталось лишь под него подставить и зажечь свечку, а затем дать толчок через маховик.

Заключение

Таков низкотемпературный двигатель Стирлинга (своими руками сооруженный). Конечно, в промышленных масштабах такие приборы изготавливаются совсем другим способом. Однако принцип остается неизменным: происходит нагрев, а затем охлаждение воздушного объема. И это постоянно повторяется.

Напоследок посмотрите эти чертежи двигателя Стирлинга (своими руками его можно сделать без особых навыков). Может быть, вы уже загорелись идеей, и вам захочется сделать что-либо подобное?

Двигатель Стирлинга — это некий двигатель, который начинает работать от тепловой энергии. При этом источник энергии совсем неважен. Главное, чтобы была разница температурного режима, в этом случае, такой двигатель будет работать. Сейчас мы разберем, как можно создать модель такого низкотемпературного двигателя из баночки от «Кока-колы».

Материалы и приспособления

Сейчас мы разберем, что нам нужно взять для создания двигателя в домашних условиях. Что нам потребуется взять для стирлинга:

  • Воздушный шар.
  • Три баночки от колы.
  • Специальные клеммы, пять штучек (на 5А).
  • Ниппели для закрепления велосипедных спиц (две штучки).
  • Вата из металла.
  • Кусок проволоки из стали длиной в тридцать см и сечением 1 мм.
  • Кусок большой стальной или медной проволоки с диаметром от 1.6 до 2 мм.
  • Деревянный штырь с диаметром двадцать мм (длина один см).
  • Крышка от бутылочки (из пластика).
  • Электропроводка (тридцать см).
  • Специальный клей.
  • Вулканизированная резина (где-то 2 сантиметра).
  • Рыболовная леска (длина тридцать см).
  • Несколько грузил для балансировки (например, никелевые).
  • CD-диски (три штуки).
  • Специальные кнопки.
  • Жестяная баночка для создания топки.
  • Теплоустойчивый силикон и консервная банка для изготовления водного охлаждения.

Описание процесса создания

Этап 1. Подготовка баночек.

Вначале стоит взять 2 банки и отрезать у них верхнюю часть. Если верхушки будут отрезаться ножницами, полученные зазубрины придется сточить при помощи напильника.

Дальше надо вырезать дно баночки. Это можно выполнить с помощью ножа.

Этап 2. Изготовление диафрагмы.

В качестве диафрагмы можно взять воздушный шарик, который стоит усилить вулканизированной резиной. Шар надо разрезать и натянуть на баночку. Потом на центральную часть диафрагмы приклеим кусок специальной резины. После застывания клея, в центре диафрагмы пробьем дырочку для установки проволоки. Легче всего это выполнить при помощи специальной кнопки, которую можно оставить в дырке до момента сборки.

Этап 3. Разрезание и создание дырок в крышке.

В стенках крышки надо сделать два отверстия по два мм, они необходимы для установки поворотной оси рычагов. Еще одну дырочку надо сделать в донышке крышки, через него будет идти проволока, которая будет соединена с вытеснителем.

На последнем этапе крышку надо обрезать. Это делается для того, чтобы проволока вытеснителя не зацепилась за края крышки. Для таких работ можно взять хозяйственные ножницы.

В баночке надо просверлить две дырки для подшипников. В нашем случае это было выполнено сверлом 3. 5 мм.

Этап 5. Изготовление смотрового окна.

В корпусе двигателя надо вырезать специальное окно. Теперь можно будет понаблюдать, как работают все узлы прибора.

Этап 6. Доработка клемм.

Необходимы взять клеммы и убрать с них пластиковую изоляцию. Потом возьмем дрель, и сделаем сквозные отверстия на краях клемм. Всего надо высверлить три клеммы. Оставим две клеммы, не просверленными.

Этап 7. Создание рычагов.

В качестве материала для изготовления рычагов берется медная проволока, диаметр которой всего 1.88 мм. Как именно подогнуть спицы, стоит посмотреть в интернете. Можно взять и стальную проволоку, просто с медной проволокой, удобнее работать.

Этап 8. Изготовление подшипников.

Чтобы сделать подшипники потребуется два велосипедных ниппеля. Диаметр дырок надо проверить. Автор просверлил их насквозь с помощью сверла на два мм.

Этап 9. Установка рычагов и подшипников.

Рычаги можно ставить прямо через смотровое окошко. Один кончик проволоки должен быть длинным, на нем будет лежать маховое колесо. Подшипники должны крепко сесть на нужные места. Если будет присутствовать люфт, их можно приклеить.

Этап 10. Делаем вытеснитель.

Вытеснитель делается из стальной ваты ля полировки. Для изготовления вытеснителя берется проволока из стали, на ней создается крючок, а потом на проволоку наматывается определенное количество ваты. Вытеснитель должен быть таким же по размерам, чтобы он спокойно перемещался в банке. Вся высота вытеснителя не должна быть больше пяти сантиметров.

В конце на одной стороне ваты надо сделать спираль из проволоки, чтобы она не выходила из ваты, а на второй стороне из проволоки делаем петлю. Потом к этой петле привяжем леску, которая впоследствии притянется через центральную часть диафрагмы. Вулканизированная резина должна быть в серединке емкости.

Этап 11. Изготовление резервуара под давлением

Надо вырезать дно банки определенным образом, чтобы осталось где-то 2. 5 см от ее основы. Вытеснитель вместе с диафрагмой надо переместить в резервуар. После этого весь этот механизм переносится в конец банки. Диафрагму надо немножко натянуть, чтобы она не провисла.

Потом необходимо взять клемму, которая не была просверлена, и провести через нее леску. Узел надо приклеить так, чтобы он не передвигался. Проволоку надо качественно смазать маслом и при этом убедиться, что вытеснитель без труда протянет за собой леску.

Этап 12. Изготовление толкательных тяг.

Эти специальные тяги соединяют диафрагму и рычаги. Это производится с куска медной проволоки длиной пятнадцать см.

Этап 13. Создание и установка маховика

Для изготовления маховика берем три старых СД-диска. В качестве центра возьмем деревянный стержень. После установки маховика, стержень коленчатого вала загнем, так маховик уже не будет спадать.

На последнем этапе весь механизм собирается полностью.

Последний шаг, создание топки

Вот мы и дошли до последнего шага в создании двигателя.

  • Для изготовления топки своими руками, используется жестяная банка. В ней стоит вырезать специальное окно, через него и будет ставиться, и поджигаться свечка. Чтобы сгладить острые края, можно сделать для арки окантовку от электрического кабеля. Потом можно перейти к тестированию двигателя. Он ставится на топку, а в топке зажигается свеча.
  • Если все собрано правильно, маховик будет вращаться. Если же двигатель не заработал, придется искать проблему. Сделать стирлинг с генератором большой мощности, совсем нетрудно, главное, это выполнять все этапы последовательно, как в инструкции. Существуют разные модели двигателей с разной мощностью, выбирайте все на свой вкус. А генератор лучше купить, его очень сложно делать своими руками.

Всем привет! Сегодня я хочу представить вашему вниманию самодельный двигатель, который любую разницу температур преобразовывает в механическую работу:

Двигатель Стирлинга — тепловая машина, в которой жидкое или газообразное рабочее тело движется в замкнутом объёме, разновидность двигателя внешнего сгорания. Основан на периодическом нагреве и охлаждении рабочего тела с извлечением энергии из возникающего при этом изменения объёма рабочего тела. Может работать не только от сжигания топлива, но и от любого источника тепла.

Материал из Википедии ( Тыц )

Представляю вашему вниманию свой двигатель, сделанный по картинках из Интернета:

Увидев это чудо, у меня возникло желание его сделать)) Тем более на просторах Интернета оказалось много чертежей и конструкций двигателя. Скажу сразу: сделать— не трудно, но отрегулировать и добиться нормальной работы— немного проблематично. У меня он нормально заработал только с третьего раза (надеюсь вы так мучиться не будете)))).

Принцип работы двигателя стирлинга:

Все сделано из материалов, доступных каждому мозгочину:

Ну и как же без размеров)))

Каркас двигателя сделан из проволоки от скрепок. Все неподвижные соединения проволоки-паяные( хорошая статья о пайке )

Вытеснитель (диск который перемещает воздух внутри двигателя) — из чертежной бумаги и склеен суперклеем (внутри он полый):

Чем меньше зазор между крышками и вытеснителем в верхнем и нижнем положении, тем больше кпд двигателя.

Шток вытеснителя- из вытяжной заклепки (изготовление: акуратно вытянуть внутреннюю часть и если надо- зачистить наждачной бумагой нулевкой; внешнюю часть приклеить к верхней «холодной» крышке шляпкой вовнутрь). Но у этого варианта есть недостаток- нет полной герметиности и есть небольшое трение, хотя капля моторного масла поможет от него избавиться.

Цилиндр поршня- горлышко от обыкновенной пластиковой бутылки:

Кожух поршня сделан из медицинской перчатки и закреплен нитью, которую после намотки нужно пропитать суперклеем для надежности. По центру кожуха приклеен диск из нескольких слоев картона, на котором закреплен шатун.

Коленвал- из тех же скрепок, что и весь каркас двигателя. угол между коленами поршня и вытеснителя- 90 градусов. Рабочий ход вытеснителя- 5мм; поршня- 8мм.

Маховик- состоит из двух CD дисков которые приклеены на картонный цилиндр и посажены на ось коленвала.

Итак, хватит нести всякий бред представляю вам видео работы двигателя:

Трудности, которые у меня возникали, в основном были связаны с избыточним трением и отсутствием точных размеров конструкции. в первом случае капля моторного масла и центровка коленвала исправляла ситуацию, то во втором- приходилось полагаться на интуицию))) Но как видите все вышло(правда 3 раза полностью переделывал двигатель))))

Если у вас возникли вопросы- пишите в коментариях, разберемся)))

Спасибо за внимание)))

> Купить в подарок или заказать уникальную вещь

  • Подробнее об авторе
  • 15 свежих записей
About Sanny
  • Двигатель стирлинга своими руками — 10.08.2013
  • М$ — Апгрейд картофель-пушки своими руками — 22. 04.2013
  • Хенд Мейд зажигатель — 08.12.2012

16 Replies to “Двигатель стирлинга своими руками”

У нас топят так, что форточки зимой открываем. Вот и применение, адаптировать для батареи, вырабатывать энергию для заряда аккумуляторов, ну а там через инвертор и куда надо, — зимой же дни короче и раньше свет включать приходится, вот тут отопление и поможет.

Привет! Спасибо за подробную статью! Очень помог в создании двигателя стирлинга!
На картинке с вытеснителем ты перепутал — вместо его диаметра написал радиус = 75мм

Действительно. Спасибо и вам)

На этой недели был сделан почти такой же двигатель стирлинга(сделан немного аккуратнее + другое решение для сальника вытеснителя). Если будет возможность-выложу фотки

Здравствуйте! Хочу связаться с автором данного двигателя Стирлинга, по почте. Если есть возможность админу узнать мой е-майл, то напишите для дальнейшего диалога.

Ну в личку напиши. Ссылка на профиль автора всегда вверху слева (http://mozgochiny. ru/members/sanny/).

Правда до этого нужен аккаунт 😉

Я здесь) Внимательно вас слушаю)

Очень интересно узнать из чего сделан внутренний большой поршень.Когда я пытался изготовить стирлинга, для меня это оказалось самой большой проблемой

Внутри не поршень) Внутри вытеснитель. Он перемещает воздух. Я делал из канцелярской бумаги(детали теперь в статье). Хотя я думаю это не лучшее решение.

Вот бы ещё видео роботы посмотреть…

Статья обновлена.Чтобы посмотреть видео- перейдите по ссылке http://youtu.be/AeRQvEf1ZC8 (на верхней крышке мокрая вата для охлаждения)

Интересно, куда его можно применить?

Положить на что-то тёплое и любоваться.

Но это всего лишь модель… полномасштабные стирлинги электоэнергию вырабатывают и воду качают без особых усилий))

Добавить комментарий

Отменить ответ

Рубрики

Похожие мозгоподелки:

Свежие комментарии

  • alexlevchenko к записи Идея уркашения детской комнаты
  • Андрей Дроздовский к записи Идея уркашения детской комнаты
  • Татьяна Мережко к записи Как сделать набор игральных костей своими руками
  • Dallyla к записи Лазерный резак/гравер своими руками
  • sTs к записи Мастер-класс: как сделать сложную шестерню

Метки

Your browser doesn’t support canvas.

Горячий ТОП за месяц

Двигатель Стирлинга. Устройство и принцип работы

Двигатель внутреннего сгорания вытеснил остальные виды силовых установок, однако, работы, направленные на отказ от использования этих агрегатов, наводят на мысль о скорой смене лидирующих позиций.

С начала технического прогресса, когда использование моторов, сжигающих горючее внутри, только начиналось, не было очевидным их превосходство. Паровая машина, как конкурент, содержит в себе массу преимуществ: наряду с тяговыми параметрами, бесшумная, всеядная, легко управляется и настраивается. Но лёгкость, надёжность и экономичность позволили двигателю внутреннего сгорания взять вверх над паром.

Сегодня во главе угла стоят вопросы экологии, экономичности и безопасности. Это заставляет инженеров бросать силы на серийные агрегаты, работающие за счёт возобновляемых источников топлива. В 16 году девятнадцатого века Роберт Стирлинг зарегистрировал двигатель, работающий от внешних источников тепла. Инженеры считают, что этот агрегат способен сменить современного лидера. Двигатель Стирлинга сочетает экономичность, надёжность, работает тихо, на любом топливе, это делает изделие игроком на автомобильном рынке.

Роберт Стирлинг (1790-1878 года жизни):

История двигателя Стирлинга

Изначально, установку разрабатывали с целью заменить машину, работающую за счёт пара. Котлы паровых механизмов взрывались, при превышении допустимых норм давлением. С этой точки зрения Стирлинг намного безопасней, функционирует, используя температурный перепад.

Принцип работы двигателя Стирлинга в поочередной подаче или отборе тепла у вещества, над которым совершается работа. Само вещество заключено в объём закрытого типа. Роль рабочего вещества выполняют газы, либо жидкости. Встречаются вещества, выполняющие роль двух компонентов, газ преобразовывается в жидкость и наоборот. Жидкопоршневой мотор Стирлинга обладает: небольшими габаритами, мощный, вырабатывает большое давление.

Уменьшение и увеличение объёма газа при охлаждении либо нагреве соответственно, подтверждается законом термодинамики, согласно которого все составляющие: степень нагрева, величина занимаемого пространства веществом, сила, действующая на единицу площади, связаны и описываются формулой:

P*V=n*R*T

здесь

  • P – сила действия газа в двигателе на единицу площади;
  • V – количественная величина, занимаемая газом в пространстве двигателя;
  • n – молярное количество газа в двигателе;
  • R – постоянная газа;
  • T – степень нагрева газа в двигателе К,

Модель двигателя Стирлинга:

За счёт неприхотливости установок, двигатели подразделяются: твердотопливные, жидкое горючее, солнечная энергия, химическая реакция и другие виды нагрева.

Цикл

Двигатель внешнего сгорания Стирлинга, использует одноимённую совокупность явлений. Эффект от протекающего действия в механизме высок. Благодаря этому есть возможность сконструировать двигатель с неплохими характеристиками в рамках нормальных габаритов.

Необходимо учитывать, что в конструкции механизма предусмотрен нагреватель, холодильник и регенератор, устройство, отвода тепла от вещества и возвращения тепла, в нужный момент.

Идеальный цикл Стирлинга, (диаграмма «температура-объём»):

Идеальные круговые явления:

  • 1-2 Изменение линейных размеров вещества с постоянной температурой;
  • 2-3 Отвод теплоты от вещества к теплообменнику, пространство, занимаемое веществом постоянно;
  • 3-4 Принудительное сокращение пространства, занимаемого веществом, температура постоянна, тепло отводится охладителю;
  • 4-1 Принудительное увеличение температуры вещества, занимаемое пространство постоянно, тепло подводится от теплообменника.

Идеальный цикл Стирлинга, (диаграмма «давление-объём»):

Из расчёта (моль) вещества:

Подводимое тепло:

Получаемое охладителем тепло:

Теплообменник получает тепло (процесс 2-3), теплообменник отдаёт тепло (процесс 4-1):

R – Универсальная постоянная газа;

СV – способность идеального газа удерживать тепло при неизменной величине занимаемого пространства.

За счёт применения регенератора, часть теплоты остается, в качестве энергии механизма, не меняющейся за проходящие круговые явления. Холодильник получает меньше тепла, таким образом, теплообменник экономит тепло нагревателя. Это увеличивает эффективность установки.

КПД кругового явления:

ɳ =

Примечательно, что без теплообменника совокупность процессов Стирлинга осуществима, но его эффективность будет значительно ниже. Прохождение совокупности процессов задом наперёд ведёт к описанию охлаждающего механизма. В этом случае наличие регенератора, обязательное условие, поскольку при прохождении (3-2) невозможно нагреть вещество от охладителя, температура которого значительно ниже. Так же невозможно отдать тепло нагревателю (1-4), температура которого выше.

Принцип работы двигателя

Что бы понять, как работает двигатель Стирлинга, разберёмся в устройстве и периодичности явлений агрегата. Механизм преобразует тепло, полученное от нагревателя, находящегося за пределами изделия в действие силы на тело. Весь процесс происходит благодаря температурному перепаду, в рабочем веществе, находящемся в закрытом контуре.

Принцип действия механизма базируется на расширении за счёт тепла. Непосредственно до расширения, вещество в замкнутом контуре нагревается. Соответственно, перед тем, как сжаться, вещество охлаждают. Сам цилиндр (1) окутан водяной рубашкой (3), ко дну подается тепло. Поршень, совершающий работу (4) помещен в гильзу и уплотнён кольцами. Между поршнем и дном находится механизм вытеснения (2), имеющий значительные зазоры и свободно перемещающийся. Вещество, находящееся в замкнутом контуре, двигается по объёму камеры за счёт вытеснителя. Перемещение вещества ограничено двумя направлениями: дно поршня, дно цилиндра. Движение вытеснителя обеспечивает шток (5), который проходит через поршень и функционирует за счет эксцентрика с запаздыванием на 90° в сравнении с приводом поршня.

Поршень расположен в крайнем нижнем положении, вещество охлаждается за счет стенок.

Вытеснитель занимает верхнее положение, перемещаясь, пропускает вещество через торцевые щели ко дну, сам охлаждается. Поршень стоит неподвижно.

Вещество получает тепло, под действием тепла увеличивается в объёме и поднимает расширитель с поршнем вверх. Совершается работа, после чего вытеснитель опускается на дно, выталкивая вещество и охлаждаясь.

Поршень опускается вниз, сжимает охлаждённое вещество, выполняется полезная работа. Маховик служит в конструкции аккумулятором энергии.

Рассмотренная модель без регенератора, поэтому КПД механизма не велико. Тепло вещества после совершения работы отводится в охлаждающую жидкость, используя стенки. Температура не успевает снижаться на нужную величину, поэтому время охлаждения продлевается, скорость мотора маленькая.

Виды двигателей

Конструктивно, есть несколько вариантов, использующих принцип Стирлинга, основными видами считаются:

  • Двигатель «α – Стирлинг»:

Конструкция применяет два разных поршня, помещенных в различные контуры. Первый контур используется для нагрева, второй контур применяется для охлаждения. Соответственно, каждому поршню принадлежит свой регенератор (горячий и холодный). Устройство обладает хорошим соотношением мощности к объёму. Недостаток в том, что температура горячего регенератора создает конструктивные сложности.

  • Двигатель «β – Стирлинг»:

Конструкция использует один замкнутый контур, с разными температурами на концах (холодный, горячий). В полости расположен поршень с вытеснителем. Вытеснитель делит пространство на холодную и горячую зону. Обмен холодом и теплом происходит путём перекачивания вещества через теплообменник. Конструктивно, теплообменник выполняется в двух вариантах: внешний, совмещённый с вытеснителем.

  • Двигатель «γ – Стирлинг»:

Поршневой механизм предусматривает применение двух замкнутых контуров: холодного и с вытеснителем. Мощность снимается с холодного поршня. Поршень с вытеснителем с одной стороны горячий, с другой стороны холодный. Теплообменник располагается как внутри, так и снаружи конструкции.

Некоторые силовые установки не похожи на основные виды двигателей:

  • Роторный двигатель Стирлинга.

Конструктивно изобретение с двумя роторами на валу. Деталь совершает вращательные движения в замкнутом пространстве цилиндрической формы. Заложен синергетический подход реализации цикла. Корпус содержит радиальные прорези. В углубления вставлены лопасти с определённым профилем. Пластины надеты на ротор и могут двигаться вдоль оси при вращении механизма. Все детали создают меняющиеся объёмы с выполняющимися в них явлениями. Объёмы различных роторов связаны при помощи каналов. Расположение каналов имеют сдвиг в 90° друг к другу. Сдвиг роторов относительно друг друга составляет 180°.

  • Термоакустический двигатель Стирлинга.

Двигатель использует акустический резонанс для проведения процессов. Принцип основан на перемещении вещества между горячей и холодной полостью. Схема уменьшает количество движущихся деталей, сложность в снятии полученной мощности и поддержании резонанса. Конструкция относится к свободнопоршневому виду мотора.

Двигатель Стирлинга своими руками

Сегодня довольно часто в интернет магазине можно встретить сувенирную продукцию, выполненную в виде рассматриваемого двигателя. Конструктивно и технологично механизмы довольно просты, при желании двигатель Стирлинга легко сконструировать своими руками из подручных средств. В интернете можно найти большое количество материалов: видео, чертежи, расчёты и прочая информация на эту тему.

Низкотемпературный двигатель Стирлинга:

  • Рассмотрим самый простой вариант волнового двигателя, для выполнения которого понадобится консервная банка, мягкая полиуретановая пена, диск, болты и канцелярские скрепки. Все эти материалы легко найти дома, осталось выполнение следующих действий:
  • Возьмите мягкую полиуретановую пену, вырежьте на два миллиметра меньшим диаметром от внутреннего диаметра консервной банки круг. Высота пены на два миллиметра больше половины высоты банки. Поролон играет роль вытеснителя в двигателе;
  • Возьмите крышку банки, в средине проделайте дырку, диаметр два миллиметра. Припаяйте к отверстию полый шток, который будет выполнять, роль направляющей для шатуна двигателя;
  • Возьмите круг, вырезанный из пены, вставьте в средину круга винтик и застопорите с двух сторон. К шайбе припаяйте предварительно выпрямленную скрепку;
  • В двух сантиметрах от центра просверлите дырочку, диаметром три миллиметра, проденьте вытеснитель через центральное отверстие крышки, припаяйте крышку к банке;
  • Сделайте из жести небольшой цилиндр, диаметром полтора сантиметра, припаяйте его к крышке банки таким образом, что бы боковое отверстие крышки оказалось чётко по центру внутри цилиндра двигателя;
  • Сделайте коленчатый вал двигателя из скрепки. Расчёт выполняется таким образом, что бы разнос колен был 90°;
  • Изготовьте стойку под коленчатый вал двигателя. Из полиэтиленовой плёнки сделайте упругую перепонку, наденьте плёнку на цилиндр, продавите её, зафиксируйте;

  • Самостоятельно изготовьте шатун двигателя, один конец выпрямленного изделия выгнете в форме кружка, второй конец вставьте в кусочек ластика. Длина подгоняется таким образом, что бы в крайней нижней точке вала перепонка была втянута, в крайней верхней точке, перепонка максимально вытянута. Настройте другой шатун по такому же принципу;
  • Шатун двигателя с резиновым наконечником приклейте к перепонке. Шатун без резинового наконечника закрепите на вытеснителе;
  • Наденьте на кривошипный механизм двигателя маховик из диска. К банке приделайте ножки, чтобы не держать изделие в руках. Высота ножек позволяет разместить под банкой свечку.

После того, как удалось сделать двигатель Стирлинга дома, мотор запускают. Для этого под банку помещают зажженную свечку, а после того, как банка прогрелась, дают толчок маховику.

Рассмотренный вариант установки можно быстро собрать у себя дома, как наглядное пособие. Если задаться целью и желанием сделать двигатель Стирлинга максимально приближённый к заводским аналогам, в свободном доступе есть чертежи всех деталей. Пошаговое выполнение каждого узла позволит создать работающий макет ни чем не хуже коммерческих версий.

Преимущества

Для двигателя Стирлинга характерны такие плюсы:

  • Для работы двигателя необходим температурный перепад, какое топливо вызывает нагрев не важно;
  • Нет необходимости использовать навесное и вспомогательное оборудование, конструкция двигателя простая и надёжная;
  • Ресурс двигателя, благодаря особенностям конструкции, составляет 100000 часов работы;
  • Работа двигателя не создаёт постороннего шума, поскольку отсутствует детонация;
  • Процесс работы двигателя не сопровождается выбросом отработанных веществ;
  • Работа двигателя сопровождается минимальной вибрацией;
  • Процессы в цилиндрах установки экологически безвредны. Использование правильного источника тепла позволяет сделать двигатель «чистым».

Недостатки

К недостаткам двигателя Стирлинга относятся:

  • Трудно наладить серийное производство, поскольку конструктивно двигатель требует использования большого количества материалов;
  • Высокий вес и большие габариты двигателя, поскольку для эффективного охлаждения надо применять большой радиатор;
  • Для повышения эффективности двигатель форсируют, применяя в качестве рабочего тела сложные вещества (водород, гелий), что делает эксплуатацию агрегата опасным;
  • Высокотемпературная стойкость стальных сплавов и их теплопроводность усложняет процесс изготовления двигателя. Значительные потери тепла в теплообменнике снижают эффективность агрегата, а применение специфических материалов делают изготовление двигателя дорогим;
  • Для регулировки и перехода двигателя с режима на режим надо применять специальные устройства управления.

Использование

Двигатель Стирлинга нашел свою нишу и активно применяется там, где габариты и всеядность важный критерий:

  • Двигатель Стирлинг-электрогенератор.

Механизм преобразования тепла в электрическую энергию. Часто встречаются изделия, используемые в качестве портативных туристических генераторов, установки по использованию солнечной энергии.

  • Двигатель, как насос (электрика).

Двигатель применяют для установки в контур отопительных систем, экономя на электрической энергии.

  • Двигатель, как насос (обогреватель).

В странах с тёплым климатом двигатель используют как обогреватель для помещений.

Двигатель Стирлинга на подводной лодке:

  • Двигатель, как насос (охладитель).

Практически все холодильники в своей конструкции применяют тепловые насосы, устанавливая двигатель Стирлинга, экономятся ресурсы.

  • Двигатель, как насос, создающий сверхнизкие степени нагрева.

Устройство применяют в качестве холодильника. Для этого процесс запускают в обратную сторону. Агрегаты сжижают газ, охлаждают измерительные элементы в точных механизмах.

  • Двигатель для подводной техники.

Подводные корабли Швеции и Японии работают благодаря двигателю.

Двигатель Стирлинга в качестве солнечной установки:

  • Двигатель, как аккумулятор энергии.

Топливо в таких агрегатах, расплавы соли, двигатель применяют, как источник энергии. Мотор по запасу энергии опережает химические элементы.

  • Солнечный двигатель.

Преобразуют энергию солнца в электричество. Вещество в данном случае, водород или гелий. Двигатель ставится в фокусе максимальной концентрации энергии солнца, созданного при помощи параболической антенны.

Как построить эффективный тепловой насос Стирлинга?

Двигатели или тепловые насосы Стирлинга — это системы, которые могут работать при невероятно малой разности температур. Некоторым вариантам двигателей Стирлинга для работы достаточно даже тепла человеческого тела. В статье мы рассматриваем динамику этой интересной машины, которую можно построить в домашних условиях, и показываем, как создать её модель в COMSOL Multiphysics.

Современные применения старой идеи

Сначала немного истории двигателя Стирлинга. Разработанный два века назад в 1816 году Робертом Стирлингом двигатель в то время называли «двигателем будущего». Хотя эта технология так и не стала действительно популярной, двигатели Стирлинга широко используются во многих современных прикладных задачах. Например, солнечный вариант двигателя Стирлинга непосредственно преобразует солнечное тепло в механическую энергию, которая в свою очередь приводит в движение генератор и производит электричество. Кроме того, этот же подход используется для получения энергии из геотермальных источников и тепловых сбросов промышленных предприятий. Вероятно, самая удивительная область, в которой нашли свое применение двигатели Стирлинга — это шведские подводные лодки; в них двигатели Стирлинга обеспечивают тягу даже без доступа к воздуху.

От тепловой энергии к механической работе

Мы рассказали о некоторых применениях двигателей Стирлинга, но каков же принцип работы этого устройства? В двигателе Стирлинга тепловая энергия преобразуется в механическую работу в ходе циклического процесса. Детали реализации могут отличаться, но основной принцип остается неизменным. Рабочее тело проходит через четыре процесса: охлаждение, сжатие, нагрев и расширение. Теплота переносится газом от горячей стороны двигателя к холодной. КПД двигателя не превосходит КПД цикла Карно.

В отличие от обычных двигателей, двигатели Стирлинга не требуют для своей работы высоких температур. Некоторые двигатели успешно работают при небольшой разности температур между горячей и холодной сторонами. Кроме того, для них характерен очень низкий уровень шума и соответствующих потерь энергии, поскольку в рабочем процессе не происходят взрывы и не выделяются выхлопные газы. В то же время двигатели Стирлинга лучше всего подходят для прикладных задач, в которых требуется обеспечить постоянную мощность, поскольку динамически регулировать их мощность чрезвычайно сложно. Это, вероятно, самая главная причина, по которой мы до сих пор не управляем автомобилями с двигателями Стирлинга.


Двигатель Стирлинга, работающий от тепла человеческой ладони. (Изображение «Двигатель Стирлинга, который работает только от разности температур между окружающим воздухом и ладонью». Собственная работа участника Arsdell. Доступно по лицензии Creative Commons «Атрибуция — На тех же условиях» 3.0 на Викискладе).

Как построить свой собственный двигатель Стирлинга

Если у вас есть опыт ручной работы, вы можете сами собрать двигатель Стирлинга в домашних условиях даже без профессиональных инструментов и соответствующего опыта. На YouTube вы можете найти несколько видеоуроков и пошаговых руководств по сборке двигателя. Самый простой вариант можно собрать из банки из-под колы и других ненужных в хозяйстве вещей.

Конечно, КПД такого двигателя Стирлинга вряд ли будет оптимальным. Более подходящим решением является создание численной модели двигателя.

Моделирование теплового насоса Стирлинга в COMSOL Multiphysics

С помощью численной модели двигателя Стирлинга мы можем подобрать и испытать различные сочетания материалов и настройки параметров. Процесс описывается уравнениями теплопередачи и гидродинамики, а для упрощенного описания механической составляющей процесса достаточно решить дополнительное обыкновенное дифференциальное уравнение — уравнение движения.

Двухмерная осесимметричная модель состоит из основного цилиндра, который содержит рабочее тело (воздух) и поршень. В малом цилиндре вверху расположен приводной поршень. Оба поршня соединены параллельно и двигаются на коленчатом валу, на котором они разнесены по фазе на 90°. Коленчатый вал в модель не включен. Такой вид двигателя Стирлинга называется гамма-конфигурацией.


Модель теплового насоса Стирлинга.

Здесь задача теплопередачи в рабочем газе уже решена. Механическая сторона процесса реализуется с помощью подвижной сетки (ALE). Вытеснитель и приводной поршень могут свободно двигаться в направлении z. Установленное смещение соответствует режиму теплового насоса. При этом механическая работа используется для передачи тепловой энергии в направлении, противоположном направлению самопроизвольной передачи теплоты. Обратный процесс — собственно работу двигателя Стирлинга — можно моделировать, используя источник тепла и рассчитывая конечные силы давления на приводной поршень и вытеснитель. В любом случае, система проходит цепочку процессов, которые соответствуют четырем стадиям цикла Карно:


Термодинамические процессы, действующие на рабочее тело.

КПД такого цикла далек от цикла Карно, но полученный график зависимости давления от объема, который вы видите ниже, совпадает с экспериментальными данными.


График зависимости давления от объема в цикле Стирлинга.

Основное преимущество модели заключается в том, что мы можем изучать физические явления в тепловом насосе. Например, представленное ниже анимированное изображение показывает распределение скоростей во время работы теплового насоса.

Распределение скоростей во время работы теплового насоса.

Поршень передает механическую энергию, требуемую для перекачки тепла, а значит, мы можем изучить динамическое распределение температуры во время работы теплового насоса.

Анимация, показывающая распределение температуры.

Увеличение КПД

Чтобы увеличить КПД двигателя Стирлинга, необходимо максимизировать площадь замкнутой области на графике "давление-объем" (pV-диаграмме). Эта площадь соответствует работе, совершенной двигателем. Общий КПД двигателя можно увеличить несколькими способами. Выбор в качестве рабочего тела газа с высокой удельной газовой постоянной (например, с малой молярной массой) максимизирует работу, которую может произвести двигатель в процессе изотермического расширения. Поэтому в качестве рабочего газа обычно используют водород или гелий. Кроме этого, можно максимизировать передачу тепла через вытеснитель, используя пористый вытеснитель-регенератор (см. эту статью).

Двигатель стирлинга своими руками 1 квт


конструкция, принцип работы, делаем своими руками

В 1816 году преподобный Роберт Стирлинг, стремившийся создать более безопасную альтернативу паровым двигателям, котлы которых часто взрывались из-за высокого давления пара и доступных в то время примитивных материалов, изобрёл новое устройство. Как и другие похожие агрегаты, двигатель Стирлинга преобразует тепловую энергию в механическую. Его существенная особенность заключаются в том, что это разновидность двигателя внешнего сгорания. Это значит, что в нём используется фиксированное количество рабочего тела, обычно воздуха, а тепло, потребляемое им, подводится извне. Это позволяет устройству работать практически на любом источнике тепла, включая ископаемое топливо, горячий воздух, солнечную, химическую и ядерную энергию. Он также может работать с очень низкими температурными перепадами.

Конструкция двигателя Стирлинга

Агрегаты бывают разных форм, большинство из которых — варианты четырёх базовых конфигураций, главные их части следующие:

  1. Источник тепла. Он может быть любой: от огня, производимого горящим углем или дровами, до солнечной света, концентрируемого гелиостатами, поскольку фактическое сгорание топлива не нужно, используется только разница температур между радиатором и источником тепла.
  2. Газ, или рабочее тело, постоянно находится в закрытом баллоне внутри машины. Это может быть гелий, обычных воздух, водород, а также любое другое доступное вещество, которое не меняет своей формы при нагреве и охлаждении. Его основная задача — передать тепловую энергию.
  3. Радиатор. Нужен для охлаждения горячего газа.
  4. Поршни и цилиндры, между которыми движутся газовые заслонки, которые при нагреве расширяются, а при охлаждении сжимаются перед тем, как весь цикл повторится.
  5. Теплообменник, или регенератор. Расположен между радиатором и тепловым источником. Нагретый газ, проходя мимо, отдаёт часть своего тепла, а возвращаясь забирает его. Без этого узла тепло будет уходить, то есть тратиться впустую.

Как работает двигатель Стирлинга

Если рассматривать рабочую схему двигателя Стирлинга на примере альфа-конфигурации, где фиксированное количество воздуха или другого рабочего тела заключено в два цилиндра, один из которых горячий, а другой — холодный, перемещается между ними вперёд и назад. Газ нагревается и расширяется в горячем цилиндре, охлаждается в холодном, там же он сжимается, по ходу отдавая энергию для выполнения механической работы.

Надо отметить, что два поршня соединены с коленчатым валом, но их движения не совпадают по фазе на 90 ° между верхней и нижней частями. Поэтапно это выглядит следующим образом:

  1. Рабочее тело, расширяясь от нагрева, толкает горячий поршень к нижней части цилиндра, поворачивая коленчатый вал. Расширение продолжается, заставляя газ двигаться к холодному цилиндру. Поршень внутри холодного цилиндра, который находится на четверть оборота позади горячего поршня, также толкается вниз.
  2. Газ в максимальном объёме. Импульс маховика на коленчатом валу толкает поршень в горячем цилиндре к вершине его хода, заставляя большую часть газа попадать в холодный цилиндр, толкая холодный поршень вниз. В холодном цилиндре газ охлаждается, давление падает.
  3. Когда горячий поршень достигает вершины своего хода, почти весь газ теперь переместился в холодный цилиндр, где охлаждение продолжается, и рабочее тело сжимается, снижая давление ещё больше, что позволяет холодному поршню подняться. Сила импульса маховика сжимает газ и направляет его обратно к горячему цилиндру.
  4. На этом этапе рабочая жидкость, достигая своего минимального объема, подаётся в горячий цилиндр, где начинает толкать горячий поршень вниз. Газ снова нагревается, его давление увеличивается, он расширяется, толкая горячий поршень вниз во время рабочего хода, и цикл начинается снова.

Регенератор, расположенный в воздушном канале между двумя поршнями, не строго необходим в конструкции двигателя Стирлинга, но служит для повышения эффективности двигателя. Обычно это металлическая или керамическая матрица с большой площадью поверхности, способная поглощать или отдавать тепло. С ее помощью можно снизить расход топлива и повысить общую эффективность рабочего цикла. Канал для переноса газа между двумя цилиндрами по существу мертвое пространство, часто он остается максимально коротким.

Двигатели Стирлинга использовались в различных формах с 1930-х годов в качестве движущей силы для целого ряда транспортных средств с двигателями мощностью 75 кВт и более. Несмотря на то, что ранние разработки были предназначены для автомобильной промышленности, из-за своей низкой удельной мощности двигатель Stirling больше подходит для стационарного применения, а в последние годы его стали больше использовать для производства электрической энергии:

  1. Идеально подходит для использования небольшими комбинированными теплоэнергетическими установками для сбора отработанного тепла. Генераторы двигателя Стирлинга с выходной электрической мощностью от 1 кВт до 10 кВт доступны для бытового применения, а отработанное тепло используется котлом центрального отопления. Общая тепловая эффективность этих установок может достигать 80%.
  2. В некоторых странах такие устройства используются для выработки электроэнергии из тепловой энергии.

Как сделать самостоятельно

Несмотря на кажущуюся простоту, сделать двигатель Стирлинга своими руками в домашних условиях непросто. На это нужно потратить немного времени, уделяя внимание деталям. Никакие станки не потребуются. Вот несколько советов для тех, кто решился на эксперимент.

  1. Создание цилиндра. Можно использовать ёмкость из нержавеющей стали, диаметр которой около 95 мм, а высота 235 мм. Этот материал выдерживает сильный нагрев. Не стоит заменять его на алюминиевую банку. Для изготовления диафрагмы подойдёт пластиковая крышка.
  2. Охладители. Подойдут нескольких жестяных банок диаметром 150 мм. Чтобы сделать водовыпускное отверстие, можно использовать сантехнические детали.
  3. Поршень. Его легко изготовить из проволоки. Понадобится вата, выполненная из нержавеющей стали, которую нужно намотать на сетку из того же материала.
  4. Коленчатый вал — самое сложное. Он должен быть прямым с жесткими изгибами. Нужны подшипники, латунные соединители и 4-миллиметровая стальная катанка.
  5. Маховик. Стальной круг 4 мм толщиной и 170 мм в диаметре, который нужно навинтить на коленчатый вал.
  6. Диафрагма. Понадобится отрезок тонкой резины, её нужно растянуть и нагреть, чтобы придать форму. Как шаблон подойдёт выпуклая пластиковая крышка.
  7. Статор. Содержит примерно одинаковые катушки из медной проволоки. Затем их нужно приклеить к фанерному диску, который будет привинчен к боковой части двигателя.

Когда катушки будут готовы, стоит проверить, что у всех одинаковое сопротивление, а провод без разрывов.

altenergiya.ru

Как сделать двигатель Стирлинга в домашних условиях?

Можно, конечно купить красивые заводские модели двигателей Стирлинга, как например, в этом китайском интернет-магазине. Однако, иногда хочется творить самому и сделать вещь, пусть даже из подручных средств. На нашем сайте уже есть несколько вариантов изготовления данных моторов, а в этой публикации ознакомьтесь с совсем простым вариантом изготовления двигателя Стирлинга в домашних условиях.

Посмотрите ниже 3 варианта для самостоятельного изготовления.

Как изготовить дома работающий двигатель Стирлинга?

Дмитрий Петраков по многочисленным просьбам отснял пошаговую инструкцию по сборке мощного, относительно своих габаритов и потребляемого количества тепла двигателя Стирлинга. В этой модели задействованы доступные каждому зрителю и распространённые материалы – обзавестись ими способен любой желающий. Все размеры, представленные в этом ролике, автор подбирал на основе многолетнего опыта работы со Стирлингами такой конструкции, и для данного, конкретного экземпляра они являются оптимальными.

В этой модели задействованы доступные каждому зрителю и распространённые материалы, благодаря чему обзавестись ими способен любой желающий. Все размеры, представленные в этом ролике, подбирал на основе многолетнего опыта работы со Стирлингами такой конструкции, и для данного, конкретного экземпляра они являются оптимальными.

C чувством, толком и расстановкой.


Мотор Стирлинга в работе с нагрузкой (водяная помпа).

Водяная помпа, собранная в качестве рабочего прототипа, предназначена для работы в паре с моторами Стирлинга. Особенность насоса заключается в небольших затратах энергии, требуемых для совершения им работы: такая конструкция задействует лишь небольшую часть динамического внутреннего рабочего объёма двигателя, и тем самым по минимуму влияет на его производительность.

Мотор Стирлинга из консервной банки

Для его изготовления вам понадобятся подручные материалы: банка из под консервов, небольшой кусок поролона, CD-диск, два болтика и скрепки.

Поролон – одни из самых распространенных материалов, которые используются при изготовлении моторов Стирлинга. Из него делается вытеснитель двигателя.  Из куска нашего поролона вырезаем круг,  диаметр его делаем на два миллиметров меньше внутреннего диаметра банки, а высоту немного больше ее половины.

В центре крышки просверливаем отверстие, в которое вставим потом шатун. Для ровного хода шатуна делаем из скрепки спиральку и припаиваем ее к крышке.

Поролоновый круг из поролона пронизываем посередине винтиком и застопориваем его шайбой сверху и снизу шайбой и гайкой. После этого присоединяем путем пайки отрезок скрепки, предварительно распрямив ее.

Теперь  втыкаем вытеснитель в сделанное заранее отверстие в крышке и герметично пайкой соединяем крышку и банку. На конце скрепки делаем небольшую петельку, а в крышке просверливаем еще одно отверстие, но чуть-чуть больше, чем первое.

Из жести делаем цилиндр, используя пайку.

Присоединяем с помощью паяльника готовый цилиндр к банке, так, чтобы не осталось щелей в месте пайки.

Из скрепки изготавливаем коленвал. Разнос колен нужно сделать в 90 градусов. Колено, которое будет над цилиндром по высоте на 1-2 мм больше другого.

Из скрепок изготавливаем стойки под вал. Делаем мембрану. Для этого на цилиндр надеваем  полиэтиленовую пленку, немного продавливаем ее внутрь и закрепляем на цилиндре ниткой.

Шатун который нужно будет приделать к мембране, изготавливаем из скрепки и вставляем его в обрезок резины. По длине шатун нужно сделать таким, чтобы в нижней мертвой точке вала мембрана была втянута внутрь цилиндра, а в высшей – напротив – вытянута. Второй шатун настраиваем так же.

Шатун с резиной приклеиваем к мембране, а другой присоединяем к вытеснителю.

Присоединяем паяльником ножки из скрепок к банке и на кривошип пристраиваем маховик. Например, можно использовать СД-диск.

Двигатель Стирлинга в домашних условиях сделан. Теперь осталось под банку подвести тепло – зажечь свечку. А через несколько секунд дать толчок маховику.

Как сделать простой двигатель Стирлинга (с фотографиями и видео)

www.newphysicist.com

Давайте сделаем двигатель Стирлинга.

Мотор Стирлинга – это тепловой двигатель, который работает за счет циклического сжатия и расширения воздуха или другого газа (рабочего тела) при различных температурах, так что происходит чистое преобразование тепловой энергии в механическую работу. Более конкретно, двигатель Стирлинга представляет собой двигатель с рекуперативным тепловым двигателем с замкнутым циклом с постоянно газообразным рабочим телом.

Двигатели Стирлинга имеют более высокий КПД по сравнению с паровыми двигателями и могут достигать 50% эффективности. Они также способны бесшумно работать и могут использовать практически любой источник тепла. Источник тепловой энергии генерируется вне двигателя Стирлинга, а не путем внутреннего сгорания, как в случае двигателей с циклом Отто или дизельным циклом.

Двигатели Стирлинга совместимы с альтернативными и возобновляемыми источниками энергии, поскольку  они могут становиться все более значительными по мере роста цен на традиционные виды топлива, а также в свете таких проблем, как истощение запасов нефти и изменение климата.

В этом проекте мы дадим вам простые инструкции по созданию очень простого двигателя DIY  Стирлинга с использованием пробирки и шприца .

Как сделать простой движок Стирлинга – Видео

Компоненты и шаги, чтобы сделать моторчик Стирлинга

1. Кусок лиственных пород или фанеры

Это основа для вашего двигателя. Таким образом, он должен быть достаточно жестким, чтобы справляться с движениями двигателя. Затем сделайте три маленьких отверстия, как показано на рисунке. Вы также можете использовать фанеру, дерево и т. д.

2. Мраморные или стеклянные шарики

В двигателе Стирлинга эти шарики выполняют важную функцию. В этом проекте мрамор действует как вытеснитель горячего воздуха от теплой стороны пробирки к холодной стороне. Когда мрамор вытесняет горячий воздух, он остывает.

3. Палки и винты

Шпильки и винты используются для удержания пробирки в удобном положении для свободного перемещения в любом направлении без каких-либо перерывов.


4. Резиновые кусочки

Купите ластик и нарежьте его на следующие формы. Он используется для того, чтобы надежно удерживать пробирку и поддерживать ее герметичность. Не должно быть утечек в ротовой части пробирки. Если это так, проект не будет успешным.



5. Шприц

Шприц является одной из самых важных и движущихся частей в простом двигателе Стирлинга. Добавьте немного смазки внутрь шприца, чтобы поршень мог свободно перемещаться внутри цилиндра. Когда воздух расширяется внутри пробирки, он толкает поршень вниз.  В результате цилиндр шприца перемещается вверх. В то же время мрамор катится к горячей стороне пробирки и вытесняет горячий воздух и заставляет его остывать (уменьшать объем).

6. Пробирка Пробирка является наиболее важным и рабочим компонентом простого двигателя Стирлинга. Пробирка изготовлена ​​из стекла определенного типа (например, из боросиликатного стекла), обладающего высокой термостойкостью. Так что его можно нагревать до высоких температур.



Как работает двигатель Стирлинга?

Некоторые люди говорят, что двигатели Стирлинга просты. Если это правда, то так же, как и великие уравнения физики (например, E = mc2), они просты: на поверхности они просты, но богаче, сложнее и потенциально очень запутаны, пока вы их не осознаете. Я думаю, что безопаснее думать о двигателях Стирлинга как о сложных: многие очень плохие видео на YouTube показывают, как легко «объяснить» их очень неполным и неудовлетворительным образом.

На мой взгляд, вы не можете понять двигатель Стирлинга, просто создав его или наблюдая за тем, как он работает извне: вам нужно серьезно подумать о цикле шагов, через которые он проходит, что происходит с газом внутри, и как это отличается из того, что происходит в обычном паровом двигателе.

Все, что требуется для работы двигателя, – это наличие разницы температур между горячей и холодной частями газовой камеры. Были построены модели, которые могут работать только с разницей температуры 4 ° C, хотя заводские двигатели, вероятно, будут работать с разницей в несколько сотен градусов. Эти двигатели могут стать наиболее эффективной формой двигателя внутреннего сгорания.

Двигатели Стирлинга и концентрированная солнечная энергия

Двигатели Стирлинга обеспечивают аккуратный метод преобразования тепловой энергии в движение, которое может привести в движение генератор. Наиболее распространенная схема состоит в том, чтобы двигатель был в центре параболического зеркала. Зеркало будет установлено на устройство слежения, чтобы солнечные лучи фокусировались на двигателе.

* Двигатель Стирлинга как приемник

Возможно, вы играли с выпуклыми линзами в школьные годы. Сосредоточение солнечной энергии для сжигания листа бумаги или спички, я прав? Новые технологии развиваются день ото дня.  Концентрированная солнечная тепловая энергия приобретает все большее внимание в эти дни.

Выше приведен короткий видеофильм о простом двигателе с пробиркой, использующим стеклянные шарики в качестве вытеснителя и стеклянный шприц в качестве силового поршня.

Этот простой двигатель Стирлинга был построен из материалов, которые доступны в большинстве школьных научных лабораторий и может быть использован для демонстрации простого теплового двигателя.

Диаграмма давление-объем за цикл

Процесс 1 → 2 Расширение рабочего газа на горячем конце пробирки, тепло передается газу, и газ расширяется, увеличивая объем и толкая поршень шприца вверх.

Процесс 2 → 3 По мере движения мрамора к горячему концу пробирки газ вытесняется из горячего конца пробирки на холодный конец, а по мере движения газа он отдает тепло стенке пробирки.

Процесс 3 → 4 Из рабочего газа отводится тепло, и объем уменьшается, поршень шприца движется вниз.

Процесс 4 → 1 Завершает цикл. Рабочий газ движется от холодного конца пробирки к горячему концу, поскольку мраморные шары вытесняют ее, получая тепло от стенки пробирки, когда она движется, тем самым увеличивая давление газа.

izobreteniya.net

Промышленный двигатель Стирлинга 1кВт | Инженерный Дом

Компания Sunpower Inc. создала комплект промышленного 1 кВт-го  свободнопоршневого двигателя Стирлинга для разработчиков. На сайте указано, что компания ищет потенциальных интеграторов.

Основой технологии Sunpower является свободнопоршневой двигатель Стирлинга (FPSE), изобретенный Sunpower. FPSE преобразует тепло в электричество в герметически закрытом сосуде с помощью термодинамического цикла Стирлинга. Sunpower использует запатентованную технологию газовых подшипников, которая предотвращает контакт во время работы, устраняя износ и необходимость смазки, что приводит к многолетнему, не требующему технического обслуживания производству электроэнергии с высоким КПД. Как свидетельство этого уровня эффективности и надежности, НАСА финансирует разработку и производство SunPower FPSE в качестве потенциальной системы преобразования энергии следующего поколения для дальних космических полетов.

Преимущества

  • Не требует технического обслуживания за все время своего существования
  • Расчетный срок службы двигателя 20 лет
  • Система изменяет мощность в зависимости от спроса на электроэнергию
  • КПД больше, чем у термоэлектрических преобразователей
  • Более экологически чистые, чем термоэлектрические, газовые или дизельные генераторы
  • Тихая работа
  • Возможность применения любого топлива

В настоящее время комплект для разработчика на 1 кВт предполагает работу на пропане или природном газе, но если имеется другой источник высокой температуры, возможны варианты перенастройки.

Потенциальные области применения

  • Автономные источники электроэнергии
  • Системы катодной защиты
  • Системы диспетчерсого управления и сбора данных
  • Военное
  • Морские суда
  • Off-grid бесперебойные источники
  • Возобновляемая энергетика

Текущий статус разработки

1 кВт двигатель Стирлинга  успешно продемонстрировал, что она готов для коммерческого развертывания. Sunpower разрабатывает контроллер двигателя и настраивает заводские компоненты в соответствии с требованиями различных областей применения. В настоящее время комплект на 1 кВт для разработчиков является лабораторией для инженерных подразделений для оказания помощи потенциальным интеграторам и исследовательским группам в понимании технологии и разработке будущих продуктов, основанных на технологии. Пока еще не продукт готов к продаже для конечного потребителя.

Кого ищет SunPower Inc? В идеале, Sunpower ищет потенциальных партнеров с жизнеспособными приложениями и существующей сетью продаж и обслуживания. Sunpower работает над определением ключевых характеристик, необходимых продуктам для различных рынков, и хотели бы работать непосредственно с потенциальными интеграторами, чтобы лучше понять требования.

1 кВт двигатель Стирлинга SunPower

Характеристики 1кВт набора с двигателем Стирлинга

ПараметрЗначение
Номинальная выходная мощность1000Вт
Напряжение выхода390-450 В пост. ток
Расход пропана при мощности 600Вт13 литров / день
Расход пропана при мощности 1000Вт22 литра / день
Максимальная длительная температура550° С
Гарантия на двигатель2 года
Гарантия — балансировка заводских компонентовнет
Рабочая температура окружающей среды6-70° С
Температура хранения-25 — 70° С
Максимальное количество серы в топливе30 мг/ м3
Топливопропан / природный газ
КПД двигателя23%
КПД системы  (выход эл-ва)12-14%

Внутреннее устройство бокса комплекта 1кВт двигателя Стирлинга

Источник: Sunpower Inc.

www.joule-watt.com

Мощный двигатель Стирлинга своими руками :: SYL.ru

Двигатель Стирлинга, некогда известный, был надолго забыт из-за широкого распространения другого мотора (внутреннего сгорания). Но сегодня о нем слышно все больше. Может быть, у него есть шансы стать более популярным и найти свое место в новой модификации в современном мире?

История

Двигатель Стирлинга — это тепловая машина, которая была изобретена в начале девятнадцатого века. Автором, как понятно, был некий Стирлинг по имени Роберт, священник из Шотландии. Устройство представляет собой двигатель внешнего сгорания, где тело движется в замкнутой емкости, постоянно меняя свою температуру.

Из-за распространения другого вида мотора о нем почти забыли. Тем не менее, благодаря своим преимуществам, сегодня двигатель Стирлинга (своими руками многие любители сооружают его дома) снова возвращается.

Основное отличие от двигателя внутреннего сгорания заключается в том, что энергия тепла приходит извне, а не вырабатывается в самом двигателе, как в ДВС.

Принцип работы

Можно представить замкнутый воздушный объем, заключенный в корпусе, имеющем мембрану, то есть поршень. При нагревании корпуса воздух расширяется и совершает работу, выгибая таким образом поршень. Затем происходит охлаждение, и он вгибается снова. В этом состоит цикл работы механизма.

Немудрено, что термоакустический двигатель Стирлинга своими руками многие изготавливают в домашних условиях. Инструментов и материалов для этого требуется самый минимум, который найдется в доме у каждого. Рассмотрим два разных способа, как легко его создать.

Материалы для работы

Чтобы сделать двигатель Стирлинга своими руками, понадобятся следующие материалы:

  • жесть;
  • спица из стали;
  • трубка из латуни;
  • ножовка;
  • напильник;
  • подставка из дерева;
  • ножницы по металлу;
  • детали крепежа;
  • паяльник;
  • пайка;
  • припой;
  • станок.

Это все. Остальное - дело нехитрой техники.

Как сделать

Из жести готовят топку и два цилиндра для базы, из которых будет состоять двигатель Стирлинга, своими руками изготовленный. Размеры подбирают самостоятельно, учитывая цели, для которых предназначено это устройство. Предположим, что мотор делается для демонстрации. Тогда развертка главного цилиндра составит от двадцати до двадцати пяти сантиметров, не более. Остальные части должны подстраиваться под него.

На верху цилиндра для передвижения поршня делают два выступа и отверстия диаметром от четырех до пяти миллиметров. Элементы выступят в роли подшипников для расположения кривошипного устройства.

Далее делают рабочее тело мотора (им станет обычная вода). К цилиндру, который сворачивают в трубу, припаивают кружочки из жести. В них проделывают отверстия и вставляют трубки из латуни от двадцати пяти до тридцати пяти сантиметров в длину и диаметром от четырех до пяти миллиметров. В конце проверяют, насколько герметичной стала камера, залив ее водой.

Далее приходит черед вытеснителя. Для изготовления берут заготовку из дерева. На станке добиваются, чтобы она обрела форму правильного цилиндра. Вытеснитель должен быть немногим меньше диаметра цилиндра. Оптимальную высоту подбирают уже после того, как двигатель Стирлинга своими руками будет сделан. Потому на данном этапе длина должна предполагать некоторый запас.

Спицу превращают в шток цилиндра. По центру деревянной емкости делают отверстие, подходящее под шток, вставляют его. В верхней части штока необходимо предусмотреть место для шатунного устройства.

Затем берут трубки из меди длиной четыре с половиной сантиметра и диаметром два с половиной сантиметра. Кружок из жести припаивают к цилиндру. По бокам на стенках делают отверстие для сообщения емкости с цилиндром.

Поршень также подгоняют на токарном станке под диаметр большого цилиндра изнутри. Наверху подсоединяют шток шарнирным способом.

Сборку заканчивают и настраивают механизм. Для этого поршень вставляют в цилиндр большего размера и соединяют последний с другим цилиндром меньшего размера.

На большом цилиндре сооружают кривошипно-шатунный механизм. Фиксируют часть двигателя при помощи паяльника. Основные части закрепляют на деревянном основании.

Цилиндр наполняют водой и под низ подставляют свечку. Двигатель Стирлинга, своими руками сделанный от начала и до конца, проверяют на работоспособность.

Второй способ: материалы

Двигатель можно сделать и другим способом. Для этого понадобятся следующие материалы:

  • консервная банка;
  • поролон;
  • скрепки;
  • диски;
  • два болта.

Как сделать

Поролон очень часто используют, чтобы сделать дома простой не мощный двигатель Стирлинга своими руками. Из него готовят вытеснитель для мотора. Вырезают поролоновый круг. Диаметр должен быть немного меньше, чем у консервной банки, а высота — чуть более половины.

По центру крышки проделывают отверстие для будущего шатуна. Чтобы он ходил ровно, скрепку сворачивают в спиральку и паяют к крышке.

Поролоновый круг посередине пронизывают тонкой проволокой с винтом и фиксируют его сверху шайбой. Затем соединяют кусок скрепки пайкой.

Вытеснитель вталкивают в отверстие на крышке и соединяют банку с крышкой путем пайки для герметизации. На скрепке делают маленькую петлю, а в крышке — еще одно, более крупное отверстие.

Жестяной лист сворачивают в цилиндр и спаивают, а потом прикрепляют к банке настолько, чтобы щелей не осталось совсем.

Скрепку превращают в коленчатый вал. Разнос при этом должен быть ровно девяносто градусов. Колено над цилиндром делают слегка больше другого.

Остальные скрепки превращаются в стойки для вала. Делается мембрана следующим образом: цилиндр оборачивают в пленку из полиэтилена, продавливают и крепят ниткой.

Шатун изготавливается из скрепки, которую вставляют в кусок резины, и готовую деталь прикрепляют к мембране. Длина шатуна делается такой, чтобы в нижней валовой точке мембрана была втянутой в цилиндр, а в высшей — вытянута. Таким же образом делается и вторая деталь шатуна.

Затем один приклеивают к мембране, а другой — к вытеснителю.

Ножки для банки можно также сделать из скрепок и припаять. Для кривошипа используют CD-диск.

Вот и готов весь механизм. Осталось лишь под него подставить и зажечь свечку, а затем дать толчок через маховик.

Заключение

Таков низкотемпературный двигатель Стирлинга (своими руками сооруженный). Конечно, в промышленных масштабах такие приборы изготавливаются совсем другим способом. Однако принцип остается неизменным: происходит нагрев, а затем охлаждение воздушного объема. И это постоянно повторяется.

Напоследок посмотрите эти чертежи двигателя Стирлинга (своими руками его можно сделать без особых навыков). Может быть, вы уже загорелись идеей, и вам захочется сделать что-либо подобное?

www.syl.ru

Термоакустический двигатель – двигатель Стирлинга без поршней / Habr

Двигатель Стирлинга – двигатель с внешним подводом тепла. Внешний подвод тепла – это очень удобно, когда есть необходимость использовать в качестве источника тепла не органические виды топлива. Например, можно использовать солнечную энергию, геотермальную энергию, бросовое тепло с различных предприятий.
Приятная особенность цикла Стирлинга – это то, что его КПД равен КПД цикла Карно [1]. Естественно у реальных двигателей Стирлинга эффективность ниже и зачастую намного. Двигатель Стирлинга начал своё существование с устройства, имеющего множество подвижных деталей, таких как поршни, шатуны, коленчатый вал, подшипники [2]. К тому же еще и ротор генератора крутился (Рисунок 1).


Рисунок 1 – Двигатель Стирлинга альфа типа

Посмотрите на двигатель Стирлинга Альфа типа. При вращении вала поршни начинают перегонять газ то из холодного в горячий цилиндр, то наоборот, из горячего в холодный. Но они не просто перегоняют, а ещё и сжимают и расширяют. Совершается термодинамический цикл. Можно мысленно представить на картинке, что когда вал повернётся так, что ось, на которую крепятся шатуны, окажется вверху, то это будет момент наибольшего сжатия газа, а когда внизу, то расширения. Правда это не совсем так из-за тепловых расширений и сжатий газа, но примерно всё же всё это так.

Сердцем двигателя является так называемое ядро, которое состоит из двух теплообменников – горячего и холодного и между ними находится регенератор. Теплообменники обычно делаются пластинчатыми, а регенератор – это чаще всего стопка, набранная из металлической сетки. Зачем нужны теплообменники понятно – нагревать и охлаждать газ, а зачем нужен регенератор? А регенератор – это настоящий тепловой аккумулятор. Когда горячий газ движется в холодную сторону, он нагревает регенератор и регенератор запасает тепловую энергию. Когда газ движется из холодной на горячую сторону, то холодный газ подогревается в регенераторе и таким образом это тепло, которое без регенератора бы безвозвратно ушло на нагрев окружающей среды, спасается. Так что, регенератор – крайне необходимая вещь. Хороший регенератор повышает КПД двигателя примерно в 3,6 раза.

Любителям, которые мечтают построить подобный двигатель самостоятельно, хочу рассказать подробнее про теплообменники. Большинство самодельных двигателей Стирлинга, из тех что я видел, вообще не имеют теплообменников (я про двигатели альфа типа). Теплообменниками являются сами поршни и цилиндры. Один цилиндр нагревается, другой охлаждается. При этом площадь теплообменной поверхности, контактирующей с газом совсем мала. Так что, есть возможность значительно увеличить мощность двигателя, поставив на входе в цилиндры теплообменники. И даже на рисунке 1 пламя направлено прямиком на цилиндр, что в заводских двигателях не совсем так.

Вернёмся к истории развития двигателей Стирлинга. Итак, пускай двигатель во многом хорош, но наличие маслосъёмных колец и подшипников снижало ресурс двигателя и инженеры напряжённо думали, как его улучшить, и придумали.

В 1969 году Вильям Бейл исследовал резонансные эффекты в работе двигателя и позже смог сделать двигатель, для которого не нужны ни шатуны ни коленчатый вал. Синхронизация поршней возникала из-за резонансных эффектов. Этот тип двигателей стал называться свободнопоршневым двигателем (Рисунок 2).


Рисунок 2 – Свободнопоршневой двигатель Стирлинга

На рисунке 2 показан свободнопоршневой двигатель бета типа. Здесь газ переходит из горячей области в холодную, и наоборот, благодаря вытеснителю (который движется свободно), а рабочий поршень совершает полезную работу. Вытеснитель и поршень совершают колебания на спиральных пружинах, которые можно видеть в правой части рисунка. Сложность в том, что их колебания должны быть с одинаковой частотой и с разностью фаз в 90 градусов и всё это благодаря резонансным эффектам. Сделать это довольно трудно.

Таким образом, количество деталей уменьшили, но при этом ужесточились требования к точности расчётов и изготовления. Но надёжность двигателя, несомненно, возросла, особенно в конструкциях, где в качестве вытеснителя и поршня применяются гибкие мембраны. В таком случае в двигателе вообще отсутствуют трущиеся детали. Электроэнергию, при желании, с такого двигателя можно снимать с помощью линейного генератора.

Но и этого инженерам оказалось не достаточно, и они начали искать способы избавиться не просто от трущихся деталей, а вообще от подвижных деталей. И они нашли такой способ.

В семидесятых годах 20-го века Петер Цеперли понял, что синусоидальные колебания давления и скорости газа в двигателе Стирлинга, а также тот факт, что эти колебания находятся в фазе, невероятно сильно напоминают колебания давления и скорости газа в бегущей звуковой волне (рис.3).


Рисунок 3 — График давления и скорости бегущей акустической волны, как функция времени. Показано, что колебания давления и скорости находятся в фазе.

Эта идея пришла Цеперли не случайно, так как до него было множество исследований в области термоакустики, например, ещё сам лорд Рэлей в 1884 качественно описал это явление.

Таким образом, он предложил вообще отказаться от поршней и вытеснителей, и использовать только лишь акустическую волну для контроля над давлением и движением газа. При этом получается двигатель без движущихся частей и теоретически способный достичь КПД цикла Стирлинга, а значит и Карно. В реальности лучшие показатели – 40-50 % от эффективности цикла Карно (Рисунок 4).


Рисунок 4 – Схема термоакустического двигателя с бегущей волной

Можно видеть, что термоакустический двигатель с бегущей волной – это точно такое же ядро, состоящее из теплообменников и регенератора, только вместо поршней и шатунов здесь просто закольцованная труба, которая называется резонатором. Да как же работает этот двигатель, если в нём нет никаких движущихся частей? Как это возможно?

Для начала ответим на вопрос, откуда там берётся звук? И ответ – он возникает сам собой при возникновении достаточной для этого разницы температур между двумя теплообменниками. Градиент температуры в регенераторе позволяет усилить звуковые колебания, но только определённой длины волны, равной длине резонатора. С самого начала процесс выглядит так: при нагреве горячего теплообменника возникают микро шорохи, возможно даже потрескивания от тепловых деформаций, это неизбежно. Эти шорохи – это шум, имеющий широкий спектр частот. Из всего этого богатого спектра звуковых частот, двигатель начинает усиливать то звуковое колебание, длина волны которого, равна длине трубы – резонатора. И неважно насколько мало начальное колебание, оно будет усилено до максимально возможной величины. Максимальная громкость звука внутри двигателя наступает тогда, когда мощность усиления звука с помощью теплообменников равна мощности потерь, то есть мощности затухания звуковых колебаний. И эта максимальная величина порой достигает огромных величин в 160 дБ. Так что внутри подобного двигателя действительно громко. К счастью, звук наружу выйти не может, так как резонатор герметичен и по этому, стоя рядом с работающим двигателем, его еле слышно.

Усиление определённой частоты звука происходит благодаря всё тому же термодинамическому циклу – циклу Стирлинга, который осуществляется в регенераторе.


Рисунок 5 – Стадии цикла грубо и упрощённо.

Как я уже писал, в термоакустическом двигателе вообще нет движущихся частей, он генерирует только акустическую волну внутри себя, но, к сожалению, без движущихся частей снять с двигателя электроэнергию невозможно.

Обычно добывают энергию из термоакустических двигателей с помощью линейных генераторов. Упругая мембрана колеблется под напором звуковой волны высокой интенсивности. Внутри медной катушки с сердечником, вибрируют закрепленные на мембране магниты. Вырабатывается электроэнергия.

В 2014 году Kees de Blok, Pawel Owczarek и Maurice Francois из предприятия Aster Thermoacoustics показали, что для преобразования энергии звуковой волны в электроэнергию, годится двунаправленная импульсная турбина, подключенная к генератору [3].


Рисунок 6 – Схема импульсной турбины

Импульсная турбина крутится в одну и ту же сторону вне зависимости от направления потока. На рисунке 6 схематично изображены лопатки статора по бокам и лопатки ротора посередине.
А так турбина выглядит у них в реальности:


Рисунок 7 – Внешний вид двунаправленной импульсной турбины

Ожидается, что применение турбины вместо линейного генератора сильно удешевит конструкцию и позволит увеличить мощность устройства вплоть до мощностей типичных ТЭЦ, что невозможно с линейными генераторами.

Так же, я разрабатываю собственный термоакустический двигатель, подробнее о котором можно узнать в видео ниже, а так же в этой статье:«Создание и запуск термоакустического двигателя»

Список использованных источников

[1] М.Г. Круглов. Двигатели Стирлинга. Москва «Машиностроение», 1977.
[2] Г. Ридер, Ч. Хупер. Двигатели Стирлинга. Москва «Мир», 1986.
[3] Kees de Blok, Pawel Owczarek. Acoustic to electric power conversion, 2014.

habr.com

Двигатель стирлинга своими руками

Двигатель Стирлинга, некогда известный, был надолго забыт из-за широкого распространения другого мотора (внутреннего сгорания). Но сегодня о нем слышно все больше. Может быть, у него есть шансы стать более популярным и найти свое место в новой модификации в современном мире?

История

Двигатель Стирлинга — это тепловая машина, которая была изобретена в начале девятнадцатого века. Автором, как понятно, был некий Стирлинг по имени Роберт, священник из Шотландии. Устройство представляет собой двигатель внешнего сгорания, где тело движется в замкнутой емкости, постоянно меняя свою температуру.

Из-за распространения другого вида мотора о нем почти забыли. Тем не менее, благодаря своим преимуществам, сегодня двигатель Стирлинга (своими руками многие любители сооружают его дома) снова возвращается.

Основное отличие от двигателя внутреннего сгорания заключается в том, что энергия тепла приходит извне, а не вырабатывается в самом двигателе, как в ДВС.

Принцип работы

Можно представить замкнутый воздушный объем, заключенный в корпусе, имеющем мембрану, то есть поршень. При нагревании корпуса воздух расширяется и совершает работу, выгибая таким образом поршень. Затем происходит охлаждение, и он вгибается снова. В этом состоит цикл работы механизма.

Немудрено, что термоакустический двигатель Стирлинга своими руками многие изготавливают в домашних условиях. Инструментов и материалов для этого требуется самый минимум, который найдется в доме у каждого. Рассмотрим два разных способа, как легко его создать.

Материалы для работы

Чтобы сделать двигатель Стирлинга своими руками, понадобятся следующие материалы:

  • жесть;
  • спица из стали;
  • трубка из латуни;
  • ножовка;
  • напильник;
  • подставка из дерева;
  • ножницы по металлу;
  • детали крепежа;
  • паяльник;
  • пайка;
  • припой;
  • станок.

Это все. Остальное — дело нехитрой техники.

Как сделать

Из жести готовят топку и два цилиндра для базы, из которых будет состоять двигатель Стирлинга, своими руками изготовленный. Размеры подбирают самостоятельно, учитывая цели, для которых предназначено это устройство. Предположим, что мотор делается для демонстрации. Тогда развертка главного цилиндра составит от двадцати до двадцати пяти сантиметров, не более. Остальные части должны подстраиваться под него.

На верху цилиндра для передвижения поршня делают два выступа и отверстия диаметром от четырех до пяти миллиметров. Элементы выступят в роли подшипников для расположения кривошипного устройства.

Далее делают рабочее тело мотора (им станет обычная вода). К цилиндру, который сворачивают в трубу, припаивают кружочки из жести. В них проделывают отверстия и вставляют трубки из латуни от двадцати пяти до тридцати пяти сантиметров в длину и диаметром от четырех до пяти миллиметров. В конце проверяют, насколько герметичной стала камера, залив ее водой.

Далее приходит черед вытеснителя. Для изготовления берут заготовку из дерева. На станке добиваются, чтобы она обрела форму правильного цилиндра. Вытеснитель должен быть немногим меньше диаметра цилиндра. Оптимальную высоту подбирают уже после того, как двигатель Стирлинга своими руками будет сделан. Потому на данном этапе длина должна предполагать некоторый запас.

Спицу превращают в шток цилиндра. По центру деревянной емкости делают отверстие, подходящее под шток, вставляют его. В верхней части штока необходимо предусмотреть место для шатунного устройства.

Затем берут трубки из меди длиной четыре с половиной сантиметра и диаметром два с половиной сантиметра. Кружок из жести припаивают к цилиндру. По бокам на стенках делают отверстие для сообщения емкости с цилиндром.

Поршень также подгоняют на токарном станке под диаметр большого цилиндра изнутри. Наверху подсоединяют шток шарнирным способом.

Сборку заканчивают и настраивают механизм. Для этого поршень вставляют в цилиндр большего размера и соединяют последний с другим цилиндром меньшего размера.

На большом цилиндре сооружают кривошипно-шатунный механизм. Фиксируют часть двигателя при помощи паяльника. Основные части закрепляют на деревянном основании.

Цилиндр наполняют водой и под низ подставляют свечку. Двигатель Стирлинга, своими руками сделанный от начала и до конца, проверяют на работоспособность.

Второй способ: материалы

Двигатель можно сделать и другим способом. Для этого понадобятся следующие материалы:

Как сделать

Поролон очень часто используют, чтобы сделать дома простой не мощный двигатель Стирлинга своими руками. Из него готовят вытеснитель для мотора. Вырезают поролоновый круг. Диаметр должен быть немного меньше, чем у консервной банки, а высота — чуть более половины.

По центру крышки проделывают отверстие для будущего шатуна. Чтобы он ходил ровно, скрепку сворачивают в спиральку и паяют к крышке.

Поролоновый круг посередине пронизывают тонкой проволокой с винтом и фиксируют его сверху шайбой. Затем соединяют кусок скрепки пайкой.

Вытеснитель вталкивают в отверстие на крышке и соединяют банку с крышкой путем пайки для герметизации. На скрепке делают маленькую петлю, а в крышке — еще одно, более крупное отверстие.

Жестяной лист сворачивают в цилиндр и спаивают, а потом прикрепляют к банке настолько, чтобы щелей не осталось совсем.

Скрепку превращают в коленчатый вал. Разнос при этом должен быть ровно девяносто градусов. Колено над цилиндром делают слегка больше другого.

Остальные скрепки превращаются в стойки для вала. Делается мембрана следующим образом: цилиндр оборачивают в пленку из полиэтилена, продавливают и крепят ниткой.

Шатун изготавливается из скрепки, которую вставляют в кусок резины, и готовую деталь прикрепляют к мембране. Длина шатуна делается такой, чтобы в нижней валовой точке мембрана была втянутой в цилиндр, а в высшей — вытянута. Таким же образом делается и вторая деталь шатуна.

Затем один приклеивают к мембране, а другой — к вытеснителю.

Ножки для банки можно также сделать из скрепок и припаять. Для кривошипа используют CD-диск.

Вот и готов весь механизм. Осталось лишь под него подставить и зажечь свечку, а затем дать толчок через маховик.

Заключение

Таков низкотемпературный двигатель Стирлинга (своими руками сооруженный). Конечно, в промышленных масштабах такие приборы изготавливаются совсем другим способом. Однако принцип остается неизменным: происходит нагрев, а затем охлаждение воздушного объема. И это постоянно повторяется.

Напоследок посмотрите эти чертежи двигателя Стирлинга (своими руками его можно сделать без особых навыков). Может быть, вы уже загорелись идеей, и вам захочется сделать что-либо подобное?

Автономное энергоснабжение. Свободная и альтернативная энергия будущего. Бестопливные генераторы и "вечные двигатели" в каждый дом!

Как сделать двигатель «Stirling».

Пояснение работы двигателя «Stirling».

Начинаем с разметки маховика.

Шесть отверстий не прошли. Получается не красивым.Отверстия маленькие и тело между ними тонкое.

За одно точим противовесы для коленвала. Подшипники запрессованы.В последствии подшипники выпрессованы и на их место нарезано резьба на М3.

Я фрезеровал но можно и напильником.

Это часть шатуна. Остальная часть припаивается ПСРом.

Работа развёрткой над уплотнительной шайбой.

Сверловка станины стирлинга. Отверстие которое связывает вытеснитель с рабочим цилиндром. Сверло на 4,8 под резьбу на М6. Потом её надо заглушить.

Сверловка гильзы рабочего цилиндра,под развёртку.

Сверловка под резьбу на М4.

Как это делалось.

Размеры даны с учётом переделанного.Было изготовлено две пары цилиндр-поршень,на10мм. и на15мм. Были опробованы оба.Если ставить цилиндр на 15мм. то ход поршня будет 11-12мм. и работает не акти. А вот10мм. с ходом на 24мм. самый раз.

Размеры шатунов.К ним припаивается латунная проволока Ф3мм.

Крепёжный узел шатуна.Вариант с подшипниками не прошёл. При затяжки шатуна,подшипник деформируется и создаёт дополнительное трение. Вместо подшипника сделал Al. втулку с болтом.

Размеры некоторых деталей.

Некоторые размеры по маховику.

Некоторые размеры как крепить на валу и сочлинения.

Между охладителем и жаровой камеры ставим асбестовую прокладку на 2-3мм. Желательно и под болты которые стягивают обе детали ставить прокладки паронитовые или что нибудь которое меньше проводит тепло.

Вытеснитель сердце стирлинга он должен быть лёгким и мало проводящим тепло. Шток взят с того же старого винчестера. Это одна из направляющих линейного двигателя.Очень подходит,калённая ,хромированная. Для того чтоб нарезать резьбу обмотал середину промоченной тряпкой,и концы нагрел до красна.

Шатун с рабочим цилиндром. Длина общая 108мм. Из них 32мм это поршень диаметром 10мм.Поршень должен ходить в цилиндр легко,без ощутимых задиров.Для проверки закрываем плотно пальчиком снизу,а сверху вставляем поршень,он должен очень медленно отпускаться вниз.

Планировал так сделать но в процессе работы сделал изменения. Для того чтоб узнать ход рабочего цилиндра,отодвигаем вытеснитель в холодильную камеру,а рабочий цилиндр вытягиваем на 25мм.Нагреваем жаровую камеру .Окуратно под рабочим шатуном ложим линейку,и запоминаем данные. Резко заталкиваем вытеснитель ,и на сколько рабочий цилиндр передвинется это и есть его ход.Этот размер играет очень важную роль.

Вид на рабочий цилиндр. Длина шатуна 83мм. Ход 24мм.Маховичок крепится к валу винтом М4. На фото видна его головка. И таким образом крепится и противовес шатуна вытеснителя.

Вид на шатун вытеснителя.Общая длина с вытеснителем 214мм. Длина шатуна 75мм. Ход 24мм. Обратите внимания на проточку U образной формы на маховик.Сделано для отбора мощности.Задумка была или генератор или через пасик на вентилятор охладителя.Пилон маховика имеет размеры 68х25х15. С верхней части фрезеровано с одной стороны на глубину 7мм.и длина 32мм.Центр подшипника снизу находится на 55мм. Крепится снизу двумя болтами на М4.Расстояние между центрами пилонов 126мм.

Вид на жаровую камеру и охладителя.Корпус двигателя запрессован в пилон.Размеры пилона 47х25х15 углубление под посадку 12мм.К доске снизу крепится двумя болтами на М4.

Лампада 40мм. в диаметре высота 35мм. Углублена в древку на 8мм. На дне по центру запаяна гайка на М4 и закреплена болтом снизу.

Готовый вид. Основание дуб 300х150х15мм.

Долго искал рабочую схему. Находил но всегда было связанно с тем что или с оборудованием проблемы или с материалами.Решил сделать как арбалет. Посмотрев много вариантов и прикидывал что у меня есть в наличии и что я смогу сделать самому на своём оборудовании.Те размеры что я прикидывал сразу,при собранном аппарате мне не понравилось.Получился слишком широким. Пришлось станину цилиндров укоротить. А маховик ставить на одном подшипнике(на одном пилоне).Материалы маховик,шатуны,противовес,уплотнительная шайба,лампада и рабочий цилиндр бронза.Пилоны,рабочий поршень,станина цилиндров охладитель и шайба с резьбой от жаровой камеры алюминий.Вал маховика и шток вытеснителя сталь.Жаровая камера нержавейка.Вытеснитель графит. А что получилось ставлю на обозрение,вам судить.

Можно, конечно купить красивые заводские модели двигателей Стирлинга, как например, в этом китайском интернет-магазине. Однако, иногда хочется творить самому и сделать вещь, пусть даже из подручных средств. На нашем сайте уже есть несколько вариантов изготовления данных моторов, а в этой публикации ознакомьтесь с совсем простым вариантом изготовления двигателя Стирлинга в домашних условиях.

Посмотрите ниже 3 варианта для самостоятельного изготовления.

Как изготовить дома работающий двигатель Стирлинга?

Дмитрий Петраков по многочисленным просьбам отснял пошаговую инструкцию по сборке мощного, относительно своих габаритов и потребляемого количества тепла двигателя Стирлинга. В этой модели задействованы доступные каждому зрителю и распространённые материалы – обзавестись ими способен любой желающий. Все размеры, представленные в этом ролике, автор подбирал на основе многолетнего опыта работы со Стирлингами такой конструкции, и для данного, конкретного экземпляра они являются оптимальными.

В этой модели задействованы доступные каждому зрителю и распространённые материалы, благодаря чему обзавестись ими способен любой желающий. Все размеры, представленные в этом ролике, подбирал на основе многолетнего опыта работы со Стирлингами такой конструкции, и для данного, конкретного экземпляра они являются оптимальными.

C чувством, толком и расстановкой.


Мотор Стирлинга в работе с нагрузкой (водяная помпа).

Водяная помпа, собранная в качестве рабочего прототипа, предназначена для работы в паре с моторами Стирлинга. Особенность насоса заключается в небольших затратах энергии, требуемых для совершения им работы: такая конструкция задействует лишь небольшую часть динамического внутреннего рабочего объёма двигателя, и тем самым по минимуму влияет на его производительность.

Мотор Стирлинга из консервной банки

Для его изготовления вам понадобятся подручные материалы: банка из под консервов, небольшой кусок поролона, CD-диск, два болтика и скрепки.

Поролон – одни из самых распространенных материалов, которые используются при изготовлении моторов Стирлинга. Из него делается вытеснитель двигателя. Из куска нашего поролона вырезаем круг, диаметр его делаем на два миллиметров меньше внутреннего диаметра банки, а высоту немного больше ее половины.

В центре крышки просверливаем отверстие, в которое вставим потом шатун. Для ровного хода шатуна делаем из скрепки спиральку и припаиваем ее к крышке.

Поролоновый круг из поролона пронизываем посередине винтиком и застопориваем его шайбой сверху и снизу шайбой и гайкой. После этого присоединяем путем пайки отрезок скрепки, предварительно распрямив ее.

Теперь втыкаем вытеснитель в сделанное заранее отверстие в крышке и герметично пайкой соединяем крышку и банку. На конце скрепки делаем небольшую петельку, а в крышке просверливаем еще одно отверстие, но чуть-чуть больше, чем первое.

Из жести делаем цилиндр, используя пайку.

Присоединяем с помощью паяльника готовый цилиндр к банке, так, чтобы не осталось щелей в месте пайки.

Из скрепки изготавливаем коленвал. Разнос колен нужно сделать в 90 градусов. Колено, которое будет над цилиндром по высоте на 1-2 мм больше другого.

Из скрепок изготавливаем стойки под вал. Делаем мембрану. Для этого на цилиндр надеваем полиэтиленовую пленку, немного продавливаем ее внутрь и закрепляем на цилиндре ниткой.

Шатун который нужно будет приделать к мембране, изготавливаем из скрепки и вставляем его в обрезок резины. По длине шатун нужно сделать таким, чтобы в нижней мертвой точке вала мембрана была втянута внутрь цилиндра, а в высшей – напротив – вытянута. Второй шатун настраиваем так же.

Шатун с резиной приклеиваем к мембране, а другой присоединяем к вытеснителю.

Присоединяем паяльником ножки из скрепок к банке и на кривошип пристраиваем маховик. Например, можно использовать СД-диск.

Двигатель Стирлинга в домашних условиях сделан. Теперь осталось под банку подвести тепло – зажечь свечку. А через несколько секунд дать толчок маховику.

Как сделать простой двигатель Стирлинга (с фотографиями и видео)

Давайте сделаем двигатель Стирлинга.

Мотор Стирлинга – это тепловой двигатель, который работает за счет циклического сжатия и расширения воздуха или другого газа (рабочего тела) при различных температурах, так что происходит чистое преобразование тепловой энергии в механическую работу. Более конкретно, двигатель Стирлинга представляет собой двигатель с рекуперативным тепловым двигателем с замкнутым циклом с постоянно газообразным рабочим телом.

Двигатели Стирлинга имеют более высокий КПД по сравнению с паровыми двигателями и могут достигать 50% эффективности. Они также способны бесшумно работать и могут использовать практически любой источник тепла. Источник тепловой энергии генерируется вне двигателя Стирлинга, а не путем внутреннего сгорания, как в случае двигателей с циклом Отто или дизельным циклом.

Двигатели Стирлинга совместимы с альтернативными и возобновляемыми источниками энергии, поскольку они могут становиться все более значительными по мере роста цен на традиционные виды топлива, а также в свете таких проблем, как истощение запасов нефти и изменение климата.

В этом проекте мы дадим вам простые инструкции по созданию очень простого двигателя DIY Стирлинга с использованием пробирки и шприца .

Как сделать простой движок Стирлинга – Видео

Компоненты и шаги, чтобы сделать моторчик Стирлинга

1. Кусок лиственных пород или фанеры

Это основа для вашего двигателя. Таким образом, он должен быть достаточно жестким, чтобы справляться с движениями двигателя. Затем сделайте три маленьких отверстия, как показано на рисунке. Вы также можете использовать фанеру, дерево и т.д.

2. Мраморные или стеклянные шарики

В двигателе Стирлинга эти шарики выполняют важную функцию. В этом проекте мрамор действует как вытеснитель горячего воздуха от теплой стороны пробирки к холодной стороне. Когда мрамор вытесняет горячий воздух, он остывает.

3. Палки и винты

Шпильки и винты используются для удержания пробирки в удобном положении для свободного перемещения в любом направлении без каких-либо перерывов.


4. Резиновые кусочки

Купите ластик и нарежьте его на следующие формы. Он используется для того, чтобы надежно удерживать пробирку и поддерживать ее герметичность. Не должно быть утечек в ротовой части пробирки. Если это так, проект не будет успешным.



5. Шприц

Шприц является одной из самых важных и движущихся частей в простом двигателе Стирлинга. Добавьте немного смазки внутрь шприца, чтобы поршень мог свободно перемещаться внутри цилиндра. Когда воздух расширяется внутри пробирки, он толкает поршень вниз. В результате цилиндр шприца перемещается вверх. В то же время мрамор катится к горячей стороне пробирки и вытесняет горячий воздух и заставляет его остывать (уменьшать объем).

6. Пробирка Пробирка является наиболее важным и рабочим компонентом простого двигателя Стирлинга. Пробирка изготовлена ​​из стекла определенного типа (например, из боросиликатного стекла), обладающего высокой термостойкостью. Так что его можно нагревать до высоких температур.

Как работает двигатель Стирлинга?

Некоторые люди говорят, что двигатели Стирлинга просты. Если это правда, то так же, как и великие уравнения физики (например, E = mc2), они просты: на поверхности они просты, но богаче, сложнее и потенциально очень запутаны, пока вы их не осознаете. Я думаю, что безопаснее думать о двигателях Стирлинга как о сложных: многие очень плохие видео на YouTube показывают, как легко «объяснить» их очень неполным и неудовлетворительным образом.

На мой взгляд, вы не можете понять двигатель Стирлинга, просто создав его или наблюдая за тем, как он работает извне: вам нужно серьезно подумать о цикле шагов, через которые он проходит, что происходит с газом внутри, и как это отличается из того, что происходит в обычном паровом двигателе.

Все, что требуется для работы двигателя, – это наличие разницы температур между горячей и холодной частями газовой камеры. Были построены модели, которые могут работать только с разницей температуры 4 ° C, хотя заводские двигатели, вероятно, будут работать с разницей в несколько сотен градусов. Эти двигатели могут стать наиболее эффективной формой двигателя внутреннего сгорания.

Двигатели Стирлинга и концентрированная солнечная энергия

Двигатели Стирлинга обеспечивают аккуратный метод преобразования тепловой энергии в движение, которое может привести в движение генератор. Наиболее распространенная схема состоит в том, чтобы двигатель был в центре параболического зеркала. Зеркало будет установлено на устройство слежения, чтобы солнечные лучи фокусировались на двигателе.

* Двигатель Стирлинга как приемник

Возможно, вы играли с выпуклыми линзами в школьные годы. Сосредоточение солнечной энергии для сжигания листа бумаги или спички, я прав? Новые технологии развиваются день ото дня. Концентрированная солнечная тепловая энергия приобретает все большее внимание в эти дни.

Выше приведен короткий видеофильм о простом двигателе с пробиркой, использующим стеклянные шарики в качестве вытеснителя и стеклянный шприц в качестве силового поршня.

Этот простой двигатель Стирлинга был построен из материалов, которые доступны в большинстве школьных научных лабораторий и может быть использован для демонстрации простого теплового двигателя.

Диаграмма давление-объем за цикл

Процесс 1 → 2 Расширение рабочего газа на горячем конце пробирки, тепло передается газу, и газ расширяется, увеличивая объем и толкая поршень шприца вверх.

Процесс 2 → 3 По мере движения мрамора к горячему концу пробирки газ вытесняется из горячего конца пробирки на холодный конец, а по мере движения газа он отдает тепло стенке пробирки.

Процесс 3 → 4 Из рабочего газа отводится тепло, и объем уменьшается, поршень шприца движется вниз.

Процесс 4 → 1 Завершает цикл. Рабочий газ движется от холодного конца пробирки к горячему концу, поскольку мраморные шары вытесняют ее, получая тепло от стенки пробирки, когда она движется, тем самым увеличивая давление газа.

ravon-r2.ru

Электростанции на двигателе Стирлинга — простота, экономичность и

Экология потребления.Наука и техника:Мотор Стирлинга чаще всего применяется в ситуациях, когда требуется аппарат для преобразования тепловой энергий, отличающийся простотой и эффективностью.

Менее ста лет назад двигатели внутреннего сгорания пытались завоевать свое законное место в конкурентной борьбе среди прочих имеющихся машин и движущихся механизмов. При этом в те времена превосходство бензинового двигателя не являлось столь очевидным. Существующие машины на паровых двигателях отличались бесшумностью, великолепными для того времени характеристиками мощности, простотой обслуживания, возможностью использования различного вида топлива. В дальнейшей борьбе за рынок двигатели внутреннего сгорания благодаря своей экономичности, надежности и простоте взяли верх.

Дальнейшая гонка за совершенствования агрегатов и движущих механизмов, в которую в середине 20 века вступили газовые турбины и роторные разновидности двигателей, привела к тому, что несмотря на верховенство бензинового двигателя были предприняты попытки ввести на «игровое поле» совершенно новый вид двигателей — тепловой, впервые изобретенный в далеком 1861 году шотландским священником по имени Роберт Стирлинг. Двигатель получил название своего создателя.

ДВИГАТЕЛЬ СТИРЛИНГА: ФИЗИЧЕСКАЯ СТОРОНА ВОПРОСА

Для понимания, как работает настольная электростанция на Стирлинге, следует понимать общие сведения о принципах работы тепловых двигателей. Физически принцип действия заключается в использовании механической энергии, которая получается при расширении газа при нагревании и его последующем сжатии при охлаждении. Для демонстрации принципа работы можно привести пример на основе обычной пластиковой бутыли и двух кастрюль, в одной из которых находится холодная вода, в другой горячая.

При опускании бутылки в холодную воду, температура которой близка к температуре образования льда при достаточном охлаждении воздуха внутри пластиковой емкости ее следует закрыть пробкой. Далее, при помещении бутыли в кипяток, спустя некоторое время пробка с силой «выстреливает», поскольку в данном случае нагретым воздухом была совершена работа во много раз большая, чем совершается при охлаждении. При многократном повторении опыта результат не меняется.

Первые машины, которые были построены с использованием двигателя Стирлинга, с точностью воспроизводили процесс, демонстрирующийся в опыте. Естественно механизм требовал усовершенствования, заключающееся в применении части тепла, которое терял газ в процессе охлаждения для дальнейшего подогрева, позволяя возвращать тепло газу для ускорения нагревания.

Но даже применение этого новшества не могло спасти положение дел, поскольку первые «Стирлинги» отличались большими размерами при малой вырабатываемой мощности. В дальнейшем не раз предпринимались попытки модернизировать конструкцию для достижения мощности в 250 л.с. приводили к тому, что при наличии цилиндра диаметром 4,2 метра, реальная выходная мощность, которую выдавала электростанция на Стирлинге (Stirling) в 183 кВт на деле составляла всего 73 кВт.

Все двигатели Стирлинга работают по принципу цикла Стирлинга, включающего в себя четыре основные фазы и две промежуточные. Основными являются нагрев, расширение, охлаждение и сжатие. В качестве стадии перехода рассматриваются переход к генератору холода и переход к нагревательному элементу. Полезная работа, совершаемая двигателем, строится исключительно на разнице температур нагревающей и охлаждающей частей.

СОВРЕМЕННЫЕ КОНФИГУРАЦИИ СТИРЛИНГА

Современная инженерия различает три основных вида подобных двигателей:

  • альфа-стирлинг, отличие которого в двух активных поршнях, расположенных в самостоятельных цилиндрах. Из всех трех вариантов данная модель отличается самой высокой мощностью, обладая самой высокой температурой нагревающегося поршня;
  • бета-стирлинг, базирующийся на одном цилиндре, одна часть которого горячая, а вторая холодная;
  • гамма-стирлинг, имеющий кроме поршня еще и вытеснитель.

Производство электростанции на Стирлинге будет зависеть от выбора модели двигателя, что позволит учесть всю положительные и отрицательные стороны подобного проекта.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ

Благодаря своим конструктивным особенностям данные двигатели обладают рядом преимуществ, но при этом не лишены недостатков.

Настольная электростанция Стирлинга, купить которую невозможно в магазине, а только у любителей, самостоятельно осуществляющих сбор подобных устройств, относятся:

  • большие размеры, которые вызваны потребностью к постоянному охлаждению работающего поршня;
  • использование высокого давления, что требуется для улучшения характеристик и мощности двигателя;
  • потеря тепла, которая происходит за счет того, что выделяемое тепло передается не на само рабочее тело, а через систему теплообменников, чей нагрев приводит к потере КПД;
  • резкое снижение мощности требует применения особых принципов, отличающихся от традиционных для бензиновых двигателей.

Наряду с недостатками, у электростанций, функционирующих на агрегатах Стирлинга, имеются неоспоримые плюсы:

  • любой вид топлива, поскольку как любые двигатели, использующие энергию тепла, данный двигатель способен функционировать при разнице температур любой среды;
  • экономичность. Данные аппараты могут стать прекрасной заменой паровым агрегатам в случаях необходимости переработки энергии солнца, выдавая КПДна 30% выше;
  • экологическая безопасность. Поскольку настольная электростанция кВт не создает выхлопного момента, то она не производит шума и не выбрасывает в атмосферу вредных веществ. В виде источника получения мощности выступает обычное тепло, а топливо выгорает практически полностью;
  • конструктивная простота. Для своей работы Стирлинг не потребует дополнительных деталей или приспособлений. Он способен самостоятельно запускаться без использования стартера;
  • повышенный ресурс работоспособности. Благодаря своей простоте, двигатель может обеспечить не одну сотню часов беспрерывной эксплуатации.

ОБЛАСТИ ПРИМЕНЕНИЯ ДВИГАТЕЛЕЙ СТИРЛИНГА

Мотор Стирлинга чаще всего применяется в ситуациях, когда требуется аппарат для преобразования тепловой энергий, отличающийся простотой, при этом эффективность прочих видов тепловых агрегатов существенно ниже при аналогичных условиях. Очень часто подобные агрегаты применяются в питании насосного оборудования, холодильных камер, подводных лодок, батарей, аккумулирующих энергию.

Одним из перспективных направлений области использования двигателей Стирлинга являются солнечные электростанции, поскольку данный агрегат может удачно применяться для того, чтобы преобразовывать энергию солнечных лучей в электрическую. Для осуществления этого процесса двигатель помещается в фокус зеркала, аккумулирующего солнечные лучи, что обеспечивает перманентное освещение области, требующей нагрева. Это позволяет сфокусировать солнечную энергию на малой площади. Топливом для двигателя в данном случае служит гелии или водород. опубликовано econet.ru



econet.ru

Как самостоятельно изготовить двигатель Стирлинга.

Как сделать двигатель «Stirling».






Пояснение работы двигателя «Stirling».


Начинаем с разметки маховика.


Шесть отверстий не прошли. Получается не красивым.Отверстия маленькие и тело между ними тонкое.


За одно точим противовесы для коленвала. Подшипники запрессованы.В последствии подшипники выпрессованы и на их место нарезано резьба на М3.


Я фрезеровал но можно и напильником.


Это часть шатуна. Остальная часть припаивается ПСРом.


Работа развёрткой над уплотнительной шайбой.


Сверловка станины стирлинга. Отверстие которое связывает вытеснитель с рабочим цилиндром. Сверло на 4,8 под резьбу на М6. Потом её надо заглушить.


Сверловка гильзы рабочего цилиндра,под развёртку.


Сверловка под резьбу на М4.


Как это делалось.


Размеры даны с учётом переделанного.Было изготовлено две пары цилиндр-поршень,на10мм. и на15мм. Были опробованы оба.Если ставить цилиндр на 15мм. то ход поршня будет 11-12мм. и работает не акти. А вот10мм. с ходом на 24мм. самый раз.


Размеры шатунов.К ним припаивается латунная проволока Ф3мм.


Крепёжный узел шатуна.Вариант с подшипниками не прошёл. При затяжки шатуна,подшипник деформируется и создаёт дополнительное трение. Вместо подшипника сделал Al. втулку с болтом.


Размеры некоторых деталей.


Некоторые размеры по маховику.


Некоторые размеры как крепить на валу и сочлинения.


Между охладителем и жаровой камеры ставим асбестовую прокладку на 2-3мм. Желательно и под болты которые стягивают обе детали ставить прокладки паронитовые или что нибудь которое меньше проводит тепло.


Вытеснитель сердце стирлинга он должен быть лёгким и мало проводящим тепло. Шток взят с того же старого винчестера. Это одна из направляющих линейного двигателя.Очень подходит,калённая ,хромированная. Для того чтоб нарезать резьбу обмотал середину промоченной тряпкой,и концы нагрел до красна.


Шатун с рабочим цилиндром. Длина общая 108мм. Из них 32мм это поршень диаметром 10мм.Поршень должен ходить в цилиндр легко,без ощутимых задиров.Для проверки закрываем плотно пальчиком снизу,а сверху вставляем поршень,он должен очень медленно отпускаться вниз.


Планировал так сделать но в процессе работы сделал изменения. Для того чтоб узнать ход рабочего цилиндра,отодвигаем вытеснитель в холодильную камеру,а рабочий цилиндр вытягиваем на 25мм.Нагреваем жаровую камеру .Окуратно под рабочим шатуном ложим линейку,и запоминаем данные. Резко заталкиваем вытеснитель ,и на сколько рабочий цилиндр передвинется это и есть его ход.Этот размер играет очень важную роль.


Вид на рабочий цилиндр. Длина шатуна 83мм. Ход 24мм.Маховичок крепится к валу винтом М4. На фото видна его головка. И таким образом крепится и противовес шатуна вытеснителя.


Вид на шатун вытеснителя.Общая длина с вытеснителем 214мм. Длина шатуна 75мм. Ход 24мм. Обратите внимания на проточку U образной формы на маховик.Сделано для отбора мощности.Задумка была или генератор или через пасик на вентилятор охладителя.Пилон маховика имеет размеры 68х25х15. С верхней части фрезеровано с одной стороны на глубину 7мм.и длина 32мм.Центр подшипника снизу находится на 55мм. Крепится снизу двумя болтами на М4.Расстояние между центрами пилонов 126мм.


Вид на жаровую камеру и охладителя.Корпус двигателя запрессован в пилон.Размеры пилона 47х25х15 углубление под посадку 12мм.К доске снизу крепится двумя болтами на М4.


Лампада 40мм. в диаметре высота 35мм. Углублена в древку на 8мм. На дне по центру запаяна гайка на М4 и закреплена болтом снизу.


Готовый вид. Основание дуб 300х150х15мм.


Шильдик.

Долго искал рабочую схему. Находил но всегда было связанно с тем что или с оборудованием проблемы или с материалами.Решил сделать как арбалет. Посмотрев много вариантов и прикидывал что у меня есть в наличии и что я смогу сделать самому на своём оборудовании.Те размеры что я прикидывал сразу,при собранном аппарате мне не понравилось.Получился слишком широким. Пришлось станину цилиндров укоротить. А маховик ставить на одном подшипнике(на одном пилоне).Материалы маховик,шатуны,противовес,уплотнительная шайба,лампада и рабочий цилиндр бронза.Пилоны,рабочий поршень,станина цилиндров охладитель и шайба с резьбой от жаровой камеры алюминий.Вал маховика и шток вытеснителя сталь.Жаровая камера нержавейка.Вытеснитель графит. А что получилось ставлю на обозрение,вам судить.



Статья приведена без изменений с сайта автора:  http://culibinc.narod.ru
Автор статьи Казаку Анатолий Иванович

Об авторе Вячеслав Васильев

Руководитель проекта "Заряд"

zaryad.com

Высокотемпературный двигатель Стирлинга с генератором электроэнергии.

Здравствуйте. В сегодняшнем обзоре я расскажу вам о двигателе внешнего сгорания. Высокотемпературном двигателе Стирлинга с генератором электроэнергии. Пускай, это всего лишь небольшая модель, но вещь крайне любопытная и качественно собранная. Приглашаю тех, кому это интересно – под кат.

Двигатель Стирлинга был впервые запатентован шотландским священником Робертом Стирлингом 27 сентября 1816 года (английский патент № 4081).

Это устройство преобразующее тепловую энергию в механическую.

Основное отличие его от двигателя внутреннего сгорания в том, что тепловая энергия приходит к нему из вне, а не производится им непосредственно. Это и есть его самое уникальное и замечательное свойство, отличающее его от всех остальных машин.

В 1843 году Джеймс Стирлинг использовал этот двигатель на заводе, где он в то время работал инженером. В 1938 году фирма «Филипс» инвестировала в мотор Стирлинга мощностью более двухсот лошадиных сил и отдачей более 30 %. Двигатель Стирлинга имеет много преимуществ и был широко распространён в эпоху паровых машин.

Цикл Стирлинга считается непременной принадлежностью именно двигателя Стирлинга. В то же время, детальное изучение принципов работы множества созданных на сегодняшний день конструкций, показывает, что значительная часть из них имеет рабочий цикл, отличный от цикла Стирлинга. Например, альфа-стирлинг с поршнями разного диаметра имеет цикл, более похожий на цикл Эрикссона. Бета- и гамма-конфигурации, имеющие достаточно большой диаметр штока у поршня-вытеснителя, также занимают некое промежуточное положение между циклами Стирлинга и Эрикссона.

Альфа-Стирлинг — содержит два раздельных силовых поршня в раздельных цилиндрах. Один поршень — горячий, другой — холодный. Цилиндр с горячим поршнем находится в теплообменнике с более высокой температурой, в то время как цилиндр с холодным поршнем находится в более холодном теплообменнике. У данного типа двигателя отношение мощности к объёму достаточно велико, но, к сожалению, высокая температура «горячего» поршня создаёт определённые технические проблемы. Регенератор находится между горячей частью соединительной трубки и холодной.

Бета-Стирлинг — цилиндр всего один, горячий с одного конца и холодный с другого. Внутри цилиндра движутся поршень (с которого снимается мощность) и «вытеснитель», изменяющий объем горячей полости. Газ перекачивается из холодной части цилиндра в горячую через регенератор. Регенератор может быть внешним, как часть теплообменника, или может быть совмещён с поршнем-вытеснителем.

Гамма-Стирлинг — тоже есть поршень и «вытеснитель», но при этом два цилиндра — один холодный (там движется поршень, с которого снимается мощность), а второй горячий с одного конца и холодный с другого (там движется «вытеснитель»). Регенератор может быть внешним, в этом случае он соединяет горячую часть второго цилиндра с холодной и одновременно с первым (холодным) цилиндром. Внутренний регенератор является частью вытеснителя.
Также существуют разновидности двигателя Стирлинга, не попадающие под вышеуказанные три классических типа, например:

Роторный двигатель Стирлинга — решены проблемы герметичности (патент Мухина на герметичный ввод вращения (ГВВ), серебряная медаль на международной выставке в Брюсселе «Эврика-96») и громоздкости (нет кривошипно-шатунного механизма, так как двигатель роторный).

Мы будем рассматривать гамма тип.

Принцип действия высокотемпературного двигателя. Левая и правая части цилиндра не касаются друг друга. Между ними стоит теплоизолятор. Когда вытеснитель находится в левой стороне, он вытесняет весь горячий воздух вправо, воздух остывает, всасывая рабочий поршень. Когда же вытеснитель уходит вправо, он выгоняет весь воздух в горячую камеру, воздух нагревается, расширяется и вытесняет рабочий поршень вправо. Рабочий поршень и вытеснитель связаны между собой коленвалом со смещением 90 градусов. Далее цикл повторяется.
Гамма-Стирлинг без регенератора:

Заказан двигатель был 10 мая. Уже 11 мая магазин выслал его. А 30 мая я забрал двигатель из отделения связи:

Пакет

Двигатель надежно упакован в крепкую картонную коробку и переложен множеством слоёв пупырчатой плёнки:

Коробка

Помимо самого двигателя в комплект входит:

Спиртовка, запасные поршень и вытеснитель, запасная резинка, выполняющая роль ремня генератора и переливающийся разными цветами светодиод для проверки генератора.

Давайте сначала посмотрим на краткие характеристики с сайта магазина:

Description:
Item:
SIze: 165*90*90mm
Flywheel: 60mm(Diameter)
Driving Wheel: 25mm(Diameter)
Power cylinder bore: 16mm
Piston stroke: 15mm
Weight: 505g
Generator voltage: 5V
Material: aluminum alloy
Linkage: stainless steel
Age: +8

И вот сам двигатель Стирлинга, выполненный из стекла, алюминия и нержавеющей стали:

Двигатель установлен на массивной алюминиевой площадке с резиновыми ножками:

Маховик:

Шкив ремня генератора:

Биения отсутствуют. Балансировка маховика и шкива – присутствует.

Рабочий поршень:

Поршень-вытеснитель находится в стеклянной колбе, которая нагревается открытым пламенем:

Для нормальной работы двигателя система должна быть герметична.

Место для спиртовки под вытеснителем:

Генератор:

Собираем спиртовку и заливаем в неё спирт:

Устанавливаем её на место:

Зажигаем:

Колба с вытеснителем нагревается. Даём команду – «От винта!» )))

Подключаем светодиод:

Посмотрим, сколько вольт выдаёт генератор:

4,08 вольта.

Посмотрим форму осциллографом:

Явно не хватает сглаживающего конденсатора.

На закрытом входе осциллографа:

Время работы от одной заправки спиртовки спиртом:

КПД высокотемпературных двигателей Стирлинга – довольно велико:

Пламя спиртовки имеет следующую температуру:

350 градусов в нижней части. Как раз этой частью пламени и нагревается колба с вытеснителем.

Следовательно, при этой температуре и температуре окружающего воздуха +20, КПД, согласно таблице, составит 52,96%. Но нужно не забывать, что холодильник охлаждается только окружающим воздухом. Принудительное охлаждение или радиатор – отсутствуют. И поэтому в процессе работы двигателя – холодильник начинает нагреваться и КПД падает.

Видео работы высокотемпературного двигателя внешнего сгорания:

Да, это всего лишь модель. Но, как говорится – сказка ложь, да в ней намек… Этот двигатель помогает разобраться в основах. И кто знает, может подвигнет вас на создание полноразмерного двигателя. В интернете множество энтузиастов, строящих настоящие генераторы энергии, работающие от двигателя Стирлинга. А может, эта модель для вас так и останется забавной и красивой игрушкой в стиле стим-панк, наблюдать за работой которой — очень любопытно.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Модели двигателей стирлинга, двигатель стирлинга своими руками

Двигатель Стирлинга — это некий двигатель, который начинает работать от тепловой энергии. При этом источник энергии совсем неважен. Главное, чтобы была разница температурного режима, в этом случае, такой двигатель будет работать. Сейчас мы разберем, как можно создать модель такого низкотемпературного двигателя из баночки от «Кока-колы».

Материалы и приспособления

Сейчас мы разберем, что нам нужно взять для создания двигателя в домашних условиях. Что нам потребуется взять для стирлинга:

  • Воздушный шар.
  • Три баночки от колы.
  • Специальные клеммы, пять штучек (на 5А).
  • Ниппели для закрепления велосипедных спиц (две штучки).
  • Вата из металла.
  • Кусок проволоки из стали длиной в тридцать см и сечением 1 мм.
  • Кусок большой стальной или медной проволоки с диаметром от 1.6 до 2 мм.
  • Деревянный штырь с диаметром двадцать мм (длина один см).
  • Крышка от бутылочки (из пластика).
  • Электропроводка (тридцать см).
  • Специальный клей.
  • Вулканизированная резина (где-то 2 сантиметра).
  • Рыболовная леска (длина тридцать см).
  • Несколько грузил для балансировки (например, никелевые).
  • CD-диски (три штуки).
  • Специальные кнопки.
  • Жестяная баночка для создания топки.
  • Теплоустойчивый силикон и консервная банка для изготовления водного охлаждения.

Описание процесса создания

Этап 1. Подготовка баночек.

Вначале стоит взять 2 банки и отрезать у них верхнюю часть. Если верхушки будут отрезаться ножницами, полученные зазубрины придется сточить при помощи напильника.

Дальше надо вырезать дно баночки. Это можно выполнить с помощью ножа.

Этап 2. Изготовление диафрагмы.

В качестве диафрагмы можно взять воздушный шарик, который стоит усилить вулканизированной резиной. Шар надо разрезать и натянуть на баночку. Потом на центральную часть диафрагмы приклеим кусок специальной резины. После застывания клея, в центре диафрагмы пробьем дырочку для установки проволоки. Легче всего это выполнить при помощи специальной кнопки, которую можно оставить в дырке до момента сборки.

Этап 3. Разрезание и создание дырок в крышке.

В стенках крышки надо сделать два отверстия по два мм, они необходимы для установки поворотной оси рычагов. Еще одну дырочку надо сделать в донышке крышки, через него будет идти проволока, которая будет соединена с вытеснителем.

На последнем этапе крышку надо обрезать. Это делается для того, чтобы проволока вытеснителя не зацепилась за края крышки. Для таких работ можно взять хозяйственные ножницы.

Этап 4. Сверлим.

В баночке надо просверлить две дырки для подшипников. В нашем случае это было выполнено сверлом 3.5 мм.

Этап 5. Изготовление смотрового окна.

В корпусе двигателя надо вырезать специальное окно. Теперь можно будет понаблюдать, как работают все узлы прибора.

Этап 6. Доработка клемм.

Необходимы взять клеммы и убрать с них пластиковую изоляцию. Потом возьмем дрель, и сделаем сквозные отверстия на краях клемм. Всего надо высверлить три клеммы. Оставим две клеммы, не просверленными.

Этап 7. Создание рычагов.

В качестве материала для изготовления рычагов берется медная проволока, диаметр которой всего 1.88 мм. Как именно подогнуть спицы, стоит посмотреть в интернете. Можно взять и стальную проволоку, просто с медной проволокой, удобнее работать.

Этап 8. Изготовление подшипников.

Чтобы сделать подшипники потребуется два велосипедных ниппеля. Диаметр дырок надо проверить. Автор просверлил их насквозь с помощью сверла на два мм.

Этап 9. Установка рычагов и подшипников.

Рычаги можно ставить прямо через смотровое окошко. Один кончик проволоки должен быть длинным, на нем будет лежать маховое колесо. Подшипники должны крепко сесть на нужные места. Если будет присутствовать люфт, их можно приклеить.

Этап 10. Делаем вытеснитель.

Вытеснитель делается из стальной ваты ля полировки. Для изготовления вытеснителя берется проволока из стали, на ней создается крючок, а потом на проволоку наматывается определенное количество ваты. Вытеснитель должен быть таким же по размерам, чтобы он спокойно перемещался в банке. Вся высота вытеснителя не должна быть больше пяти сантиметров.

В конце на одной стороне ваты надо сделать спираль из проволоки, чтобы она не выходила из ваты, а на второй стороне из проволоки делаем петлю. Потом к этой петле привяжем леску, которая впоследствии притянется через центральную часть диафрагмы. Вулканизированная резина должна быть в серединке емкости.

Этап 11. Изготовление резервуара под давлением

Надо вырезать дно банки определенным образом, чтобы осталось где-то 2.5 см от ее основы. Вытеснитель вместе с диафрагмой надо переместить в резервуар. После этого весь этот механизм переносится в конец банки. Диафрагму надо немножко натянуть, чтобы она не провисла.

Потом необходимо взять клемму, которая не была просверлена, и провести через нее леску. Узел надо приклеить так, чтобы он не передвигался. Проволоку надо качественно смазать маслом и при этом убедиться, что вытеснитель без труда протянет за собой леску.

Этап 12. Изготовление толкательных тяг.

Эти специальные тяги соединяют диафрагму и рычаги. Это производится с куска медной проволоки длиной пятнадцать см.

Этап 13. Создание и установка маховика

Для изготовления маховика берем три старых СД-диска. В качестве центра возьмем деревянный стержень. После установки маховика, стержень коленчатого вала загнем, так маховик уже не будет спадать.

На последнем этапе весь механизм собирается полностью.

Последний шаг, создание топки

Вот мы и дошли до последнего шага в создании двигателя.

  • Для изготовления топки своими руками, используется жестяная банка. В ней стоит вырезать специальное окно, через него и будет ставиться, и поджигаться свечка. Чтобы сгладить острые края, можно сделать для арки окантовку от электрического кабеля. Потом можно перейти к тестированию двигателя. Он ставится на топку, а в топке зажигается свеча.
  • Если все собрано правильно, маховик будет вращаться. Если же двигатель не заработал, придется искать проблему. Сделать стирлинг с генератором большой мощности, совсем нетрудно, главное, это выполнять все этапы последовательно, как в инструкции. Существуют разные модели двигателей с разной мощностью, выбирайте все на свой вкус. А генератор лучше купить, его очень сложно делать своими руками.

Двигатель Стирлинга: фото

Генераторы стирлинга

instrument.guru

Двигатель стирлинга своими руками - Сделай сам

Можно, конечно купить красивые заводские модели двигателей Стирлинга, как например, в этом китайском интернет-магазине.

Однако, иногда хочется творить самому и сделать вещь, пусть даже из подручных средств.

На нашем сайте уже есть несколько вариантов изготовления данных моторов, а в этой публикации ознакомьтесь с совсем простым вариантом изготовления двигателя Стирлинга в домашних условиях.

Посмотрите ниже 3 варианта для самостоятельного изготовления.

Дмитрий Петраков по многочисленным просьбам отснял пошаговую инструкцию по сборке мощного, относительно своих габаритов и потребляемого количества тепла двигателя Стирлинга.

В этой модели задействованы доступные каждому зрителю и распространённые материалы – обзавестись ими способен любой желающий.

Все размеры, представленные в этом ролике, автор подбирал на основе многолетнего опыта работы со Стирлингами такой конструкции, и для данного, конкретного экземпляра они являются оптимальными.

В этой модели задействованы доступные каждому зрителю и распространённые материалы, благодаря чему обзавестись ими способен любой желающий. Все размеры, представленные в этом ролике, подбирал на основе многолетнего опыта работы со Стирлингами такой конструкции, и для данного, конкретного экземпляра они являются оптимальными.

Мастера покупают изобретения в лучшем китайском интернет-магазине.

C чувством, толком и расстановкой.

Мотор Стирлинга в работе с нагрузкой (водяная помпа).

Водяная помпа, собранная в качестве рабочего прототипа, предназначена для работы в паре с моторами Стирлинга. Особенность насоса заключается в небольших затратах энергии, требуемых для совершения им работы: такая конструкция задействует лишь небольшую часть динамического внутреннего рабочего объёма двигателя, и тем самым по минимуму влияет на его производительность.



Мотор Стирлинга из консервной банки

Для его изготовления вам понадобятся подручные материалы: банка из под консервов, небольшой кусок поролона, CD-диск, два болтика и скрепки.

Электроника для самодельщиков в китайском магазине.

Поролон – одни из самых распространенных материалов, которые используются при изготовлении моторов Стирлинга. Из него делается вытеснитель двигателя.  Из куска нашего поролона вырезаем круг,  диаметр его делаем на два миллиметров меньше внутреннего диаметра банки, а высоту немного больше ее половины.


Поролоновый круг из поролона пронизываем посередине винтиком и застопориваем его шайбой сверху и снизу шайбой и гайкой. После этого присоединяем путем пайки отрезок скрепки, предварительно распрямив ее.

Теперь  втыкаем вытеснитель в сделанное заранее отверстие в крышке и герметично пайкой соединяем крышку и банку. На конце скрепки делаем небольшую петельку, а в крышке просверливаем еще одно отверстие, но чуть-чуть больше, чем первое.

Из жести делаем цилиндр, используя пайку.

Присоединяем с помощью паяльника готовый цилиндр к банке, так, чтобы не осталось щелей в месте пайки.

Из скрепки изготавливаем коленвал. Разнос колен нужно сделать в 90 градусов. Колено, которое будет над цилиндром по высоте на 1-2 мм больше другого.


Шатун который нужно будет приделать к мембране, изготавливаем из скрепки и вставляем его в обрезок резины. По длине шатун нужно сделать таким, чтобы в нижней мертвой точке вала мембрана была втянута внутрь цилиндра, а в высшей – напротив – вытянута. Второй шатун настраиваем так же.

Шатун с резиной приклеиваем к мембране, а другой присоединяем к вытеснителю.

Присоединяем паяльником ножки из скрепок к банке и на кривошип пристраиваем маховик. Например, можно использовать СД-диск.

Двигатель Стирлинга в домашних условиях сделан. Теперь осталось под банку подвести тепло – зажечь свечку. А через несколько секунд дать толчок маховику.

www.newphysicist.com

Давайте сделаем двигатель Стирлинга.

Мотор Стирлинга – это тепловой двигатель, который работает за счет циклического сжатия и расширения воздуха или другого газа (рабочего тела) при различных температурах, так что происходит чистое преобразование тепловой энергии в механическую работу. Более конкретно, двигатель Стирлинга представляет собой двигатель с рекуперативным тепловым двигателем с замкнутым циклом с постоянно газообразным рабочим телом.

Двигатели Стирлинга имеют более высокий КПД по сравнению с паровыми двигателями и могут достигать 50% эффективности. Они также способны бесшумно работать и могут использовать практически любой источник тепла. Источник тепловой энергии генерируется вне двигателя Стирлинга, а не путем внутреннего сгорания, как в случае двигателей с циклом Отто или дизельным циклом.

Двигатели Стирлинга совместимы с альтернативными и возобновляемыми источниками энергии, поскольку  они могут становиться все более значительными по мере роста цен на традиционные виды топлива, а также в свете таких проблем, как истощение запасов нефти и изменение климата.

В этом проекте мы дадим вам простые инструкции по созданию очень простого двигателя DIY  Стирлинга с использованием пробирки и шприца .

Как сделать простой движок Стирлинга – Видео

Компоненты и шаги, чтобы сделать моторчик Стирлинга

1. Кусок лиственных пород или фанеры

Это основа для вашего двигателя. Таким образом, он должен быть достаточно жестким, чтобы справляться с движениями двигателя. Затем сделайте три маленьких отверстия, как показано на рисунке. Вы также можете использовать фанеру, дерево и т.д.

2. Мраморные или стеклянные шарики

В двигателе Стирлинга эти шарики выполняют важную функцию. В этом проекте мрамор действует как вытеснитель горячего воздуха от теплой стороны пробирки к холодной стороне. Когда мрамор вытесняет горячий воздух, он остывает.

3. Палки и винты

Шпильки и винты используются для удержания пробирки в удобном положении для свободного перемещения в любом направлении без каких-либо перерывов.

4. Резиновые кусочки

Купите ластик и нарежьте его на следующие формы. Он используется для того, чтобы надежно удерживать пробирку и поддерживать ее герметичность. Не должно быть утечек в ротовой части пробирки. Если это так, проект не будет успешным.

5. Шприц

Шприц является одной из самых важных и движущихся частей в простом двигателе Стирлинга. Добавьте немного смазки внутрь шприца, чтобы поршень мог свободно перемещаться внутри цилиндра.

 Когда воздух расширяется внутри пробирки, он толкает поршень вниз. В результате цилиндр шприца перемещается вверх.

 В то же время мрамор катится к горячей стороне пробирки и вытесняет горячий воздух и заставляет его остывать (уменьшать объем).

6. Пробирка Пробирка является наиболее важным и рабочим компонентом простого двигателя Стирлинга. Пробирка изготовлена ​​из стекла определенного типа (например, из боросиликатного стекла), обладающего высокой термостойкостью. Так что его можно нагревать до высоких температур.

Как работает двигатель Стирлинга?

Некоторые люди говорят, что двигатели Стирлинга просты.

 Если это правда, то так же, как и великие уравнения физики (например, E = mc2), они просты: на поверхности они просты, но богаче, сложнее и потенциально очень запутаны, пока вы их не осознаете.

Я думаю, что безопаснее думать о двигателях Стирлинга как о сложных: многие очень плохие видео на YouTube показывают, как легко «объяснить» их очень неполным и неудовлетворительным образом.

На мой взгляд, вы не можете понять двигатель Стирлинга, просто создав его или наблюдая за тем, как он работает извне: вам нужно серьезно подумать о цикле шагов, через которые он проходит, что происходит с газом внутри, и как это отличается из того, что происходит в обычном паровом двигателе.

Все, что требуется для работы двигателя, – это наличие разницы температур между горячей и холодной частями газовой камеры. Были построены модели, которые могут работать только с разницей температуры 4 ° C, хотя заводские двигатели, вероятно, будут работать с разницей в несколько сотен градусов. Эти двигатели могут стать наиболее эффективной формой двигателя внутреннего сгорания.

Двигатели Стирлинга и концентрированная солнечная энергия

Двигатели Стирлинга обеспечивают аккуратный метод преобразования тепловой энергии в движение, которое может привести в движение генератор. Наиболее распространенная схема состоит в том, чтобы двигатель был в центре параболического зеркала. Зеркало будет установлено на устройство слежения, чтобы солнечные лучи фокусировались на двигателе.

* Двигатель Стирлинга как приемник

Возможно, вы играли с выпуклыми линзами в школьные годы. Сосредоточение солнечной энергии для сжигания листа бумаги или спички, я прав? Новые технологии развиваются день ото дня. Концентрированная солнечная тепловая энергия приобретает все большее внимание в эти дни.

  • Выше приведен короткий видеофильм о простом двигателе с пробиркой, использующим стеклянные шарики в качестве вытеснителя и стеклянный шприц в качестве силового поршня.
  • Этот простой двигатель Стирлинга был построен из материалов, которые доступны в большинстве школьных научных лабораторий и может быть использован для демонстрации простого теплового двигателя.
  • Диаграмма давление-объем за цикл
  • Процесс 1 → 2 Расширение рабочего газа на горячем конце пробирки, тепло передается газу, и газ расширяется, увеличивая объем и толкая поршень шприца вверх.
  • Процесс 2 → 3 По мере движения мрамора к горячему концу пробирки газ вытесняется из горячего конца пробирки на холодный конец, а по мере движения газа он отдает тепло стенке пробирки.
  • Процесс 3 → 4 Из рабочего газа отводится тепло, и объем уменьшается, поршень шприца движется вниз.

Процесс 4 → 1 Завершает цикл. Рабочий газ движется от холодного конца пробирки к горячему концу, поскольку мраморные шары вытесняют ее, получая тепло от стенки пробирки, когда она движется, тем самым увеличивая давление газа.

Источник: https://izobreteniya.net/kak-sdelat-dvigatel-stirlinga-v-domashnih-usloviyah/

Как самостоятельно изготовить двигатель Стирлинга

Как сделать двигатель «Stirling».

Пояснение работы двигателя «Stirling».

Начинаем с разметки маховика.

Шесть отверстий не прошли. Получается не красивым.Отверстия маленькие и тело между ними тонкое.

За одно точим противовесы для коленвала. Подшипники запрессованы.В последствии подшипники выпрессованы и на их место нарезано резьба на М3.

Я фрезеровал но можно и напильником.

Это часть шатуна. Остальная часть припаивается ПСРом.

Работа развёрткой над уплотнительной шайбой.

Сверловка станины стирлинга. Отверстие которое связывает вытеснитель с рабочим цилиндром. Сверло на 4,8 под резьбу на М6. Потом её надо заглушить.

Сверловка гильзы рабочего цилиндра,под развёртку.

Сверловка под резьбу на М4.

Как это делалось.

Размеры даны с учётом переделанного.Было изготовлено две пары цилиндр-поршень,на10мм. и на15мм. Были опробованы оба.Если ставить цилиндр на 15мм. то ход поршня будет 11-12мм. и работает не акти. А вот10мм. с ходом на 24мм. самый раз.

Размеры шатунов.К ним припаивается латунная проволока Ф3мм.

Крепёжный узел шатуна.Вариант с подшипниками не прошёл. При затяжки шатуна,подшипник деформируется и создаёт дополнительное трение. Вместо подшипника сделал Al. втулку с болтом.

Размеры некоторых деталей.

Некоторые размеры по маховику.

Некоторые размеры как крепить на валу и сочлинения.

Между охладителем и жаровой камеры ставим асбестовую прокладку на 2-3мм. Желательно и под болты которые стягивают обе детали ставить прокладки паронитовые или что нибудь которое меньше проводит тепло.

Вытеснитель сердце стирлинга он должен быть лёгким и мало проводящим тепло. Шток взят с того же старого винчестера. Это одна из направляющих линейного двигателя.Очень подходит,калённая ,хромированная. Для того чтоб нарезать резьбу обмотал середину промоченной тряпкой,и концы нагрел до красна.

Шатун с рабочим цилиндром. Длина общая 108мм. Из них 32мм это поршень диаметром 10мм.Поршень должен ходить в цилиндр легко,без ощутимых задиров.Для проверки закрываем плотно пальчиком снизу,а сверху вставляем поршень,он должен очень медленно отпускаться вниз.

Планировал так сделать но в процессе работы сделал изменения. Для того чтоб узнать ход рабочего цилиндра,отодвигаем вытеснитель в холодильную камеру,а рабочий цилиндр вытягиваем на 25мм.Нагреваем жаровую камеру .Окуратно под рабочим шатуном ложим линейку,и запоминаем данные. Резко заталкиваем вытеснитель ,и на сколько рабочий цилиндр передвинется это и есть его ход.Этот размер играет очень важную роль.

Вид на рабочий цилиндр. Длина шатуна 83мм. Ход 24мм.Маховичок крепится к валу винтом М4. На фото видна его головка. И таким образом крепится и противовес шатуна вытеснителя.

Вид на шатун вытеснителя.Общая длина с вытеснителем 214мм. Длина шатуна 75мм. Ход 24мм. Обратите внимания на проточку U образной формы на маховик.Сделано для отбора мощности.Задумка была или генератор или через пасик на вентилятор охладителя.Пилон маховика имеет размеры 68х25х15. С верхней части фрезеровано с одной стороны на глубину 7мм.и длина 32мм.Центр подшипника снизу находится на 55мм. Крепится снизу двумя болтами на М4.Расстояние между центрами пилонов 126мм.

Вид на жаровую камеру и охладителя.Корпус двигателя запрессован в пилон.Размеры пилона 47х25х15 углубление под посадку 12мм.К доске снизу крепится двумя болтами на М4.

Лампада 40мм. в диаметре высота 35мм. Углублена в древку на 8мм. На дне по центру запаяна гайка на М4 и закреплена болтом снизу.

Готовый вид. Основание дуб 300х150х15мм.

Шильдик.

Долго искал рабочую схему. Находил но всегда было связанно с тем что или с оборудованием проблемы или с материалами.Решил сделать как арбалет. Посмотрев много вариантов и прикидывал что у меня есть в наличии и что я смогу сделать самому на своём оборудовании.Те размеры что я прикидывал сразу,при собранном аппарате мне не понравилось.Получился слишком широким.

Пришлось станину цилиндров укоротить. А маховик ставить на одном подшипнике(на одном пилоне).Материалы маховик,шатуны,противовес,уплотнительная шайба,лампада и рабочий цилиндр бронза.Пилоны,рабочий поршень,станина цилиндров охладитель и шайба с резьбой от жаровой камеры алюминий.Вал маховика и шток вытеснителя сталь.Жаровая камера нержавейка.Вытеснитель графит.

А что получилось ставлю на обозрение,вам судить.

Статья приведена без изменений с сайта автора:  http://culibinc.narod.ru
Автор статьи Казаку Анатолий Иванович

Источник: http://zaryad.com/2012/05/05/4844/

Низкотемпературный двигатель Стирлинга

Двигатель Стирлинга. Почти для любого самодельщика эта замечательная штука может стать настоящим наркотиком. Достаточно один раз сделать и увидеть его в работе, как захочется их делать снова и снова. Относительная простота этих двигателей позволяет делать их буквально из мусора. Я не буду останавливаться на общих принципах и устройстве. Про это полно информации в интернете. Например: Википедия. Приступим сразу к постройке простейшего низкотемпературного  гамма-Стирлинга.

На верхнюю часть поршня наклеивается резиновая прокладка. Она нужна для герметичности и для защиты кожуха от разрыва.

Кожух поршня изготавливается из резиновой перчатки. Отрезать нужно мизинец.

После того как кожух наклеен, сверху клеится еще одна резиновая прокладка. Сквозь резиновые прокладки и кожух шилом протыкается отверстие. В это отверстие вворачивается держатель шатуна. Этот держатель делается из винта и припаянной шайбы.

В качестве держателя коленвала прекрасно подошла упаковка от эпоксидки. Точно такую же баночку можно взять из под шипучих витаминов или аспирина.

У этой баночки отрезается дно и делаются отверстия. В верхней части — для удержания коленвала. В нижней — для доступа к креплению шатуна.

Коленвал и шатун изготавливаются из проволоки. Белые штуки — это ограничитель. Сделан из трубочки от чупа-чупса. От этой трубочки отрезаются маленькие кусочки и получившиеся детали разрезаются вдоль. Так их проще надеть. Высота колена определяется половиной расстояния, которое должен пройти цилиндр от самой нижней точки до верхней точки, в которой перестает действовать магнитная связь.

Итак, у нас все готово для первых испытаний. Сперва необходимо проверить герметичность. Нужно подуть в цилиндр. На все стыки можно нанести пену из жидкости для мытья посуды. Малейшая утечка воздуха и двигатель не заработает. Если с герметичностью все в порядке, можно вставить поршень и закрепить кожух канцелярской резинкой.

В нижнем положении цилиндра вытеснитель должен притянуться на верх.  Дальше вся конструкция ставится на чашку с горячей водой. Через некоторое время воздух внутри двигателя начнет нагреваться и выталкивать поршень.

В определенный момент магнитная связь будет разорвана и вытеснитель упадет на дно. Таким образом воздух в двигателе перестанет контактировать с нагреваемой частью и начнет охлаждаться. Поршень начнет втягиваться. В идеале поршень должен начать совершать движения вверх-вниз.

Но этого может не произойти. Либо давления будет не достаточно для перемещения поршня, либо воздух нагреется слишком  сильно и поршень не втянется до конца. Соответственно у этого двигателя могут быть мертвые зоны. Это не особо страшно.

Главное, чтобы мертвые зоны не были слишком большими. Для компенсации мертвых зон нужен маховик.

Ещё очень важная часть этого этапа заключается в том, что тут можно прочувствовать принцип работы двигателя Стирлинга. Я помню свой первый стирлинг который не заработал только потому, что ни как не мог врубиться как и за счет чего эта штука работает. Здесь же, помогая руками поршню ходить вверх-вниз, можно почувствовать как нарастает и спадает давление.

Эту конструкцию можно немного усовершенствовать, если добавить к ней шприц на верхнюю крышку. Этот шприц также необходимо посадить на эпоксидку, держатель иглы немного подрезать.  Положение поршня в шприце должно быть в среднем положении. Этим шприцем можно регулировать объем воздуха внутри двигателя. Запуск и регулировка будет намного проще.

Итак можно насаживать держатель коленвала. Высота крепления шатуна к цилиндру регулируется винтом.

Маховик делается из CD диска. Отверстие залепляется пластичной эпоксидкой. Затем необходимо просверлить дырку точно по центру. Найти центр очень просто. Используем свойства прямоугольного треугольника вписанного в круг. У него гипотенуза проходит через центр.

Нужно приложить лист бумаги прямым углом к окраине диска. Ориентация не важна. В местах пересечения сторон листа с окраиной диска наносим метки. Линия проведенная через эти метки будет проходить через центр.

Если провести вторую линию в другом месте, то на пересечении мы получим точный центр.

Все двигатель готов.

Ставим двигатель Стирлинга на чашку с кипятком. Немного ждем и он должен сам заработать. Если этого не произойдет, нужно слегка помочь ему рукой.

Процесс изготовления на видео.

Двигатель Стирлинга в работе

Источник: http://www.zabatsay.ru/temy/engine/71-lowtempstirling

Двигатель стирлинга своими руками, схема и чертеж

instrument.guru > Своими руками > Двигатель стирлинга своими руками, схема и чертеж

Оглавление:

  • Материалы и приспособления
  • Описание процесса создания
  • Последний шаг, создание топки

Материалы и приспособления

Сейчас мы разберем, что нам нужно взять для создания двигателя в домашних условиях. Что нам потребуется взять для стирлинга:

  • Воздушный шар.
  • Три баночки от колы.
  • Специальные клеммы, пять штучек (на 5А).
  • Ниппели для закрепления велосипедных спиц (две штучки).
  • Вата из металла.
  • Кусок проволоки из стали длиной в тридцать см и сечением 1 мм.
  • Кусок большой стальной или медной проволоки с диаметром от 1.6 до 2 мм.
  • Деревянный штырь с диаметром двадцать мм (длина один см).
  • Крышка от бутылочки (из пластика).
  • Электропроводка (тридцать см).
  • Специальный клей.
  • Вулканизированная резина (где-то 2 сантиметра).
  • Рыболовная леска (длина тридцать см).
  • Несколько грузил для балансировки (например, никелевые).
  • CD-диски (три штуки).
  • Специальные кнопки.
  • Жестяная баночка для создания топки.
  • Теплоустойчивый силикон и консервная банка для изготовления водного охлаждения.

Описание процесса создания

Этап 1. Подготовка баночек.

Вначале стоит взять 2 банки и отрезать у них верхнюю часть. Если верхушки будут отрезаться ножницами, полученные зазубрины придется сточить при помощи напильника.

Дальше надо вырезать дно баночки. Это можно выполнить с помощью ножа.

Этап 2. Изготовление диафрагмы.

В качестве диафрагмы можно взять воздушный шарик, который стоит усилить вулканизированной резиной. Шар надо разрезать и натянуть на баночку. Потом на центральную часть диафрагмы приклеим кусок специальной резины. После застывания клея, в центре диафрагмы пробьем дырочку для установки проволоки. Легче всего это выполнить при помощи специальной кнопки, которую можно оставить в дырке до момента сборки.

Этап 3. Разрезание и создание дырок в крышке.

В стенках крышки надо сделать два отверстия по два мм, они необходимы для установки поворотной оси рычагов. Еще одну дырочку надо сделать в донышке крышки, через него будет идти проволока, которая будет соединена с вытеснителем.

На последнем этапе крышку надо обрезать. Это делается для того, чтобы проволока вытеснителя не зацепилась за края крышки. Для таких работ можно взять хозяйственные ножницы.

Этап 4. Сверлим.

В баночке надо просверлить две дырки для подшипников. В нашем случае это было выполнено сверлом 3.5 мм.

Этап 5. Изготовление смотрового окна.

В корпусе двигателя надо вырезать специальное окно. Теперь можно будет понаблюдать, как работают все узлы прибора.

Этап 6. Доработка клемм.

Необходимы взять клеммы и убрать с них пластиковую изоляцию. Потом возьмем дрель, и сделаем сквозные отверстия на краях клемм. Всего надо высверлить три клеммы. Оставим две клеммы, не просверленными.

Этап 7. Создание рычагов.

В качестве материала для изготовления рычагов берется медная проволока, диаметр которой всего 1.88 мм. Как именно подогнуть спицы, стоит посмотреть в интернете. Можно взять и стальную проволоку, просто с медной проволокой, удобнее работать.

Этап 8. Изготовление подшипников.

Чтобы сделать подшипники потребуется два велосипедных ниппеля. Диаметр дырок надо проверить. Автор просверлил их насквозь с помощью сверла на два мм.

Этап 9. Установка рычагов и подшипников.

Рычаги можно ставить прямо через смотровое окошко. Один кончик проволоки должен быть длинным, на нем будет лежать маховое колесо. Подшипники должны крепко сесть на нужные места. Если будет присутствовать люфт, их можно приклеить.

Этап 10. Делаем вытеснитель.

В конце на одной стороне ваты надо сделать спираль из проволоки, чтобы она не выходила из ваты, а на второй стороне из проволоки делаем петлю. Потом к этой петле привяжем леску, которая впоследствии притянется через центральную часть диафрагмы. Вулканизированная резина должна быть в серединке емкости.

Этап 11. Изготовление резервуара под давлением

Надо вырезать дно банки определенным образом, чтобы осталось где-то 2.5 см от ее основы. Вытеснитель вместе с диафрагмой надо переместить в резервуар. После этого весь этот механизм переносится в конец банки. Диафрагму надо немножко натянуть, чтобы она не провисла.

Потом необходимо взять клемму, которая не была просверлена, и провести через нее леску. Узел надо приклеить так, чтобы он не передвигался. Проволоку надо качественно смазать маслом и при этом убедиться, что вытеснитель без труда протянет за собой леску.

Этап 12. Изготовление толкательных тяг.

Эти специальные тяги соединяют диафрагму и рычаги. Это производится с куска медной проволоки длиной пятнадцать см.

Этап 13. Создание и установка маховика

Для изготовления маховика берем три старых СД-диска. В качестве центра возьмем деревянный стержень. После установки маховика, стержень коленчатого вала загнем, так маховик уже не будет спадать.

На последнем этапе весь механизм собирается полностью.

Последний шаг, создание топки

Вот мы и дошли до последнего шага в создании двигателя.

  • Для изготовления топки своими руками, используется жестяная банка. В ней стоит вырезать специальное окно, через него и будет ставиться, и поджигаться свечка. Чтобы сгладить острые края, можно сделать для арки окантовку от электрического кабеля. Потом можно перейти к тестированию двигателя. Он ставится на топку, а в топке зажигается свеча.
  • Если все собрано правильно, маховик будет вращаться. Если же двигатель не заработал, придется искать проблему. Сделать стирлинг с генератором большой мощности, совсем нетрудно, главное, это выполнять все этапы последовательно, как в инструкции. Существуют разные модели двигателей с разной мощностью, выбирайте все на свой вкус. А генератор лучше купить, его очень сложно делать своими руками.
  • Двигатель Стирлинга: фото
  • Генераторы стирлинга

Источник: https://instrument.guru/svoimi-rukami/dvigatel-stirlinga-shema-i-chertezh.html

Двигатель стирлинга своими руками

Всем привет! Сегодня я хочу представить вашему вниманию самодельный двигатель, который  любую разницу температур преобразовывает в механическую работу:

Двигатель Стирлинга — тепловая машина, в которой жидкое или газообразное рабочее тело движется в замкнутом объёме, разновидность двигателя внешнего сгорания. Основан на периодическом нагреве и охлаждении рабочего тела с извлечением энергии из возникающего при этом изменения объёма рабочего тела. Может работать не только от сжигания топлива, но и от любого источника тепла.

Материал из Википедии (Тыц)

Представляю вашему вниманию свой двигатель, сделанный по картинках из Интернета:

Увидев это чудо, у меня возникло желание его сделать)) Тем более на просторах Интернета оказалось много чертежей и конструкций двигателя. Скажу сразу: сделать— не трудно, но отрегулировать и добиться нормальной работы—  немного проблематично. У меня он нормально заработал только с третьего раза (надеюсь вы так мучиться не будете)))).

  • Принцип работы двигателя стирлинга:
  • Все сделано из материалов, доступных каждому мозгочину:


Ну и как же без размеров)))


Каркас двигателя сделан из проволоки от скрепок. Все неподвижные соединения проволоки-паяные(хорошая статья о пайке)

Вытеснитель (диск который перемещает воздух внутри двигателя) — из чертежной бумаги и склеен суперклеем (внутри он полый):

Чем меньше зазор между крышками и вытеснителем в верхнем и нижнем положении, тем больше кпд двигателя.

Шток вытеснителя- из вытяжной заклепки (изготовление: акуратно вытянуть внутреннюю часть и если надо- зачистить наждачной бумагой нулевкой; внешнюю часть приклеить к верхней «холодной» крышке шляпкой вовнутрь). Но у этого варианта есть недостаток- нет полной герметиности и есть небольшое трение, хотя капля моторного масла поможет от него избавиться.

Цилиндр поршня- горлышко от обыкновенной пластиковой бутылки:

Кожух поршня сделан из медицинской перчатки и закреплен нитью, которую после намотки нужно пропитать суперклеем для надежности. По центру кожуха приклеен диск из нескольких слоев картона, на котором закреплен шатун.

Коленвал- из тех же скрепок, что и весь каркас двигателя. угол между коленами поршня и вытеснителя- 90 градусов.  Рабочий ход вытеснителя- 5мм; поршня- 8мм.

  1. Маховик- состоит из двух CD дисков которые приклеены на картонный цилиндр и посажены на ось коленвала.
  2. Итак, хватит нести всякий бред представляю вам видео работы двигателя:
  3. Трудности, которые у меня возникали, в основном были связаны с избыточним трением и отсутствием точных размеров конструкции. в первом случае капля моторного масла и центровка коленвала исправляла ситуацию, то во втором- приходилось полагаться на интуицию))) Но как видите все вышло(правда 3 раза полностью переделывал двигатель))))
  4. Если у вас возникли вопросы- пишите в коментариях, разберемся)))
  5. Спасибо за внимание)))

Источник: http://mozgochiny.ru/podelki-iz-musora/dvigatel-stirlinga-svoimi-rukami/

Мощный двигатель Стирлинга своими руками :

Двигатель Стирлинга, некогда известный, был надолго забыт из-за широкого распространения другого мотора (внутреннего сгорания). Но сегодня о нем слышно все больше. Может быть, у него есть шансы стать более популярным и найти свое место в новой модификации в современном мире?

История

Двигатель Стирлинга — это тепловая машина, которая была изобретена в начале девятнадцатого века. Автором, как понятно, был некий Стирлинг по имени Роберт, священник из Шотландии. Устройство представляет собой двигатель внешнего сгорания, где тело движется в замкнутой емкости, постоянно меняя свою температуру.

Из-за распространения другого вида мотора о нем почти забыли. Тем не менее, благодаря своим преимуществам, сегодня двигатель Стирлинга (своими руками многие любители сооружают его дома) снова возвращается.

Основное отличие от двигателя внутреннего сгорания заключается в том, что энергия тепла приходит извне, а не вырабатывается в самом двигателе, как в ДВС.

Принцип работы

Можно представить замкнутый воздушный объем, заключенный в корпусе, имеющем мембрану, то есть поршень. При нагревании корпуса воздух расширяется и совершает работу, выгибая таким образом поршень. Затем происходит охлаждение, и он вгибается снова. В этом состоит цикл работы механизма.

Немудрено, что термоакустический двигатель Стирлинга своими руками многие изготавливают в домашних условиях. Инструментов и материалов для этого требуется самый минимум, который найдется в доме у каждого. Рассмотрим два разных способа, как легко его создать.

Материалы для работы

Чтобы сделать двигатель Стирлинга своими руками, понадобятся следующие материалы:

  • жесть;
  • спица из стали;
  • трубка из латуни;
  • ножовка;
  • напильник;
  • подставка из дерева;
  • ножницы по металлу;
  • детали крепежа;
  • паяльник;
  • пайка;
  • припой;
  • станок.

Это все. Остальное — дело нехитрой техники.

Как сделать

Из жести готовят топку и два цилиндра для базы, из которых будет состоять двигатель Стирлинга, своими руками изготовленный.

Размеры подбирают самостоятельно, учитывая цели, для которых предназначено это устройство. Предположим, что мотор делается для демонстрации.

Тогда развертка главного цилиндра составит от двадцати до двадцати пяти сантиметров, не более. Остальные части должны подстраиваться под него.

На верху цилиндра для передвижения поршня делают два выступа и отверстия диаметром от четырех до пяти миллиметров. Элементы выступят в роли подшипников для расположения кривошипного устройства.

Далее делают рабочее тело мотора (им станет обычная вода). К цилиндру, который сворачивают в трубу, припаивают кружочки из жести. В них проделывают отверстия и вставляют трубки из латуни от двадцати пяти до тридцати пяти сантиметров в длину и диаметром от четырех до пяти миллиметров. В конце проверяют, насколько герметичной стала камера, залив ее водой.

Далее приходит черед вытеснителя. Для изготовления берут заготовку из дерева. На станке добиваются, чтобы она обрела форму правильного цилиндра. Вытеснитель должен быть немногим меньше диаметра цилиндра. Оптимальную высоту подбирают уже после того, как двигатель Стирлинга своими руками будет сделан. Потому на данном этапе длина должна предполагать некоторый запас.

Спицу превращают в шток цилиндра. По центру деревянной емкости делают отверстие, подходящее под шток, вставляют его. В верхней части штока необходимо предусмотреть место для шатунного устройства.

Затем берут трубки из меди длиной четыре с половиной сантиметра и диаметром два с половиной сантиметра. Кружок из жести припаивают к цилиндру. По бокам на стенках делают отверстие для сообщения емкости с цилиндром.

Поршень также подгоняют на токарном станке под диаметр большого цилиндра изнутри. Наверху подсоединяют шток шарнирным способом.

Сборку заканчивают и настраивают механизм. Для этого поршень вставляют в цилиндр большего размера и соединяют последний с другим цилиндром меньшего размера.

На большом цилиндре сооружают кривошипно-шатунный механизм. Фиксируют часть двигателя при помощи паяльника. Основные части закрепляют на деревянном основании.

Цилиндр наполняют водой и под низ подставляют свечку. Двигатель Стирлинга, своими руками сделанный от начала и до конца, проверяют на работоспособность.

Второй способ: материалы

Двигатель можно сделать и другим способом. Для этого понадобятся следующие материалы:

  • консервная банка;
  • поролон;
  • скрепки;
  • диски;
  • два болта.

Как сделать

Поролон очень часто используют, чтобы сделать дома простой не мощный двигатель Стирлинга своими руками. Из него готовят вытеснитель для мотора. Вырезают поролоновый круг. Диаметр должен быть немного меньше, чем у консервной банки, а высота — чуть более половины.

По центру крышки проделывают отверстие для будущего шатуна. Чтобы он ходил ровно, скрепку сворачивают в спиральку и паяют к крышке.

Поролоновый круг посередине пронизывают тонкой проволокой с винтом и фиксируют его сверху шайбой. Затем соединяют кусок скрепки пайкой.

Вытеснитель вталкивают в отверстие на крышке и соединяют банку с крышкой путем пайки для герметизации. На скрепке делают маленькую петлю, а в крышке — еще одно, более крупное отверстие.

Жестяной лист сворачивают в цилиндр и спаивают, а потом прикрепляют к банке настолько, чтобы щелей не осталось совсем.

Скрепку превращают в коленчатый вал. Разнос при этом должен быть ровно девяносто градусов. Колено над цилиндром делают слегка больше другого.

Остальные скрепки превращаются в стойки для вала. Делается мембрана следующим образом: цилиндр оборачивают в пленку из полиэтилена, продавливают и крепят ниткой.

Шатун изготавливается из скрепки, которую вставляют в кусок резины, и готовую деталь прикрепляют к мембране. Длина шатуна делается такой, чтобы в нижней валовой точке мембрана была втянутой в цилиндр, а в высшей — вытянута. Таким же образом делается и вторая деталь шатуна.

Затем один приклеивают к мембране, а другой — к вытеснителю.

Ножки для банки можно также сделать из скрепок и припаять. Для кривошипа используют CD-диск.

Вот и готов весь механизм. Осталось лишь под него подставить и зажечь свечку, а затем дать толчок через маховик.

Заключение

Таков низкотемпературный двигатель Стирлинга (своими руками сооруженный). Конечно, в промышленных масштабах такие приборы изготавливаются совсем другим способом. Однако принцип остается неизменным: происходит нагрев, а затем охлаждение воздушного объема. И это постоянно повторяется.

Напоследок посмотрите эти чертежи двигателя Стирлинга (своими руками его можно сделать без особых навыков). Может быть, вы уже загорелись идеей, и вам захочется сделать что-либо подобное?

Источник: https://www.syl.ru/article/234278/new_moschnyiy-dvigatel-stirlinga-svoimi-rukami

Двигатель Стирлинга своими руками

Двигатель Стирлинга — тепловая машина, в которой жидкое или газообразное рабочее тело движется в замкнутом объёме, разновидность двигателя внешнего сгорания. Основан на периодическом нагреве и охлаждении рабочего тела с извлечением энергии из возникающего при этом изменения объёма рабочего тела. Может работать не только от сжигания топлива, но и от любого источника тепла.

  • Смотрим под катом подробное объяснение, как сделать его своими руками
  • История

Двигатель Стирлинга был впервые запатентован шотландским священником Робертом Стирлингом 27 сентября 1816 года (английский патент № 4081). Однако первые элементарные «двигатели горячего воздуха» были известны ещё в конце XVII века, задолго до Стирлинга. Достижением Стирлинга является добавление очистителя, который он назвал «эконом».

В современной научной литературе этот очиститель называется «регенератор». Он увеличивает производительность двигателя, удерживая тепло в тёплой части двигателя, в то время как рабочее тело охлаждается. Этот процесс намного повышает эффективность системы.

Чаще всего рекуператор представляет собой камеру, заполненную проволокой, гранулами, гофрированной фольгой (гофры идут вдоль направления потока газа). Газ, проходя через наполнитель рекуператора в одну сторону, отдаёт (или приобретает) тепло, а при движении в другую сторону отбирает (отдаёт) его.

Рекуператор может быть внешним по отношению к цилиндрам, а может быть размещён на поршне-вытеснителе в бета- и гамма-конфигурациях. В последнем случае габариты и вес машины оказываются меньше.

Частично роль рекуператора выполняет зазор между вытеснителем и стенками цилиндра (при длинном цилиндре надобность в таком устройстве вообще исчезает, но появляются значительные потери из-за вязкости газа). В альфа-стирлинге рекуператор может быть только внешним. Он монтируется последовательно с теплообменником, в котором происходит нагрев рабочего тела, со стороны холодного поршня.

В 1843 году Джеймс Стирлинг использовал этот двигатель на заводе, где он в то время работал инженером. В 1938 году фирма «Филипс» инвестировала в мотор Стирлинга мощностью более двухсот лошадиных сил и отдачей более 30 %. Двигатель Стирлинга имеет много преимуществ и был широко распространён в эпоху паровых машин.

Все подробности об этом двигателе ЗДЕСЬ

Для постройки двигателя понядобится:

  • Банка из под шпрот
  • Жесть
  • Скрепки
  • Поролон
  • Пакет
  • Резинка

Инструменты:

  • Кусачки
  • Плоскогубцы
  • Паяльник
  • Ножницы
  • Наждачная бумага

Начинаем сборку:

Нужно вымыть банку и зачисть края наждачной бумагой

Дальше вырежем круг из жести, так что бы он лежал на внутренних краях банки

С помощью линейки или штангель циркуля найдём центр

Сделаем отверстие ножницами по центру

Дальше возьмём кусок медной проволоки и скрепку

выпрямим скрепку

сделаем на конце кольцо

Дальше намотаем на неё проволоку 4 витка виток к витку

Скрепка должна ходить свободно.

Дальше облудим верхний слой спирали из проволоки без большого количества флюса и припоя прямо на скрепке.

Потом аккуратно припаиваеи к отвертию в крышке так чтобы шток был перпендикулярен крышке.

Скрепка должна ходить свободно, если нет, то нужно всё сделать заново.

Дальше сделаем сообщающее отверстие в крышке.

потом нужно сделать вытеснитель, он будет из поролона.

Диаметр его должен быть таким, чтобы он ходил свободно, но не было большого зазора, высотой чуть больше половины внутренней высоты банки.

  1. Дальше прорезаем в центре вытеснители отверстие под втулку из пробки или резины, дальше вставляем во втулку шток, всё заклеиваем.

Вытеснитель должен быть паралелен крышке!! ЭТО КРИТИЧНО ДЛЯ РАБОТЫ!!!

Закрываем банку и запаеваем края. ВСЁ ДОЛЖНО БЫТЬ ГЕРМЕТИЧНО!!!!!!!!!!

Далее делаем рабочий цилиндр

Вырезаем полоску длиной 60 мм (6 см) и шириной 25 мм (2,5 см)

Загибаем край на 2 мм (0,2 см) плоскогубцами

Формируем гильзу и спаиваем край

Припаиваем гильзу над отверстием в крышке

  • Дальше делаем мембрану

Берём пакет и отрезаем от него кусок

  1. Продавливая немного плёнку пальцем внутрь прижмите края резинкой

Должно получится так

МОМЕНТ ОПРЕДЕЛЯЮЩИЙ РАБОТОСПОСОБНОСТЬ ДВИГАТЕЛЯ!!!

Нужно нагреть свечкой дно банки и потянуть за шток, мембрана должна выгнуться наружу, а если отпустить вытеснитель со штоком должен опустится под собственным весом и мембрана вернётся на место, если этого не произошло, то вытеснитель сделан не правильно и/или  не герметична пайка.

Если всё в порядке, то нужно сделать колен вал и стойки. Рзнос по кривошипам должен быть 90 град!

Кривошип мембраны должен быть высотой 7 мм, а вытеснителя  5 мм ( в пределах+0,1мм  — 1мм)!



Делаем стойки, тут можно сделать что угодно, можно взять трубки с проволочными подшипниками, можно сделать из скрепок как тут.

  • Теперь о шатунах.
  • Длина их определяется положением коленвала, нужно отмерить расстояние от штока/мембраны и нижней мёртвой точкой кривошипа.
  • Кривошип мембраны крепится к ней через пробку или резиновую втулку диаметром около половины гильзы.
  • Конец кривошипа вставляетс в пробку.

СБОРКА ОКОНЧЕНА!!!!! Двигатель должен заработать сразу от двух «чайных» свечек.

Температурный гардиент составляет ~80-85 град целсия. Хорошо собраный двигатель может работать от температуры кипятка с кусочкам льда на верхней крышке.

  1. Можно прикрепить к маховику несколько магнитов и взять катушку от аквариумного компрессора, подключить через простую схему светодиод или несколько
  2. Здесь можно убедиться, что он работает от любого источника тепла:

Источник: http://www.stena.ee/blog/diy/dvigatel-stirlinga-svoimi-rukami

ИЗУЧЕНИЕ РАБОТЫ ДВИГАТЕЛЯ СТИРЛИНГА

ИЗУЧЕНИЕ РАБОТЫ ДВИГАТЕЛЯ СТИРЛИНГА

Аксенова Н.В. 1Кочнева Л.С. 1

1

Текст работы размещён без изображений и формул.
Полная версия работы доступна во вкладке "Файлы работы" в формате PDF

Введение

Движение – это жизнь. С древнейших времен люди нуждались в силе, которая приводила бы в действие различные приспособления для облегчения ручного труда. Сегодня люди используют в своей жизни различные источники энергии: невозобновляемые и возобновляемые. Развитие альтернативных источников энергии необходимо для экономии топливно-энергетических ресурсов и снижения негативного влияния на окружающую среду.

Меня заинтересовала тема двигателей, которые работают на альтернативных источниках энергии. В прошлом году предметом моего исследования были паровые двигатели. Я узнал историю происхождения этих двигателей, как они устроены, каков принцип их работы. Мною были сконструированы две модели лодочек с простейшими паровыми двигателями. Я решил продолжить узнавать новое в этой теме.

При изучении литературы мое внимание привлекла статья о двигателе Стирлинга. Большой интерес к нему со стороны науки вызван актуальностью вопросов ухудшения экологической обстановки, а также борьбы с шумом. Способность производить электричество из возобновляемых ресурсов делает двигатель Стирлинга машиной чистого будущего мира. Он интересен тем, что работает от разницы температур. Например, при помощи такого двигателя можно зарядить мобильный телефон от тепла человеческого тела или кружки кипятка; можно, используя разницу температур между колодезной водой и воздухом, снабдить электричеством загородный дом.

Я решил больше узнать об этом двигателе, выяснить, как он работает, где используется.

Я предположил,что если двигатели Стирлинга работают от разницы температур, то они будут работать как от тепла, так и от холода.

Цель работы: исследование принципа работы двигателя Стирлинга и его наглядная демонстрация на примере действующей модели.

Для достижения цели были поставлены следующие задачи:

1. изучить историю появления двигателей;

2. узнать, как работает двигатель Стирлинга;

3. изготовить модель двигателя Стирлинга самостоятельно;

4. пронаблюдать, как работает двигатель от разницы температур;

Объект исследования: двигатель Стирлинга.

Предмет исследования: принцип и условия работы двигателя Стирлинга.

Для подтверждения гипотезы буду использовать следующие методы:

  • эксперимент;

  • моделирование;

  • демонстрация работы двигателя;

  • замеры оборотов двигателя;

  • анализ полученных данных.

Глава 1. Теоретическая часть

1.1. Виды двигателей

Самым первым двигателем было простое водяное колесо. На колесе крепились лопатки, оно опускалось в реку, и течение воды приводило его в движение. Прикрепив к колесу различные механизмы, люди выполняли всевозможные работы: орошали поля, мололи зерно, ковали металл.

Позднее были придуманы ветряные двигатели. К небольшому колесу крепились огромные деревянные крылья. Они вращались под действием ветра и приводили в движение мельничные жернова. Ветряные мельницы можно встретить и в наше время.

Ветряным и водяным двигателям не требуется топливо. Они очень экономичные. Их приводят в действие силы природы, от которых они и зависят. В этом их недостаток. (рис. 1)

В отличие от водяных и ветряных двигателей, их «наследники» - паровые двигатели, являются более независимыми. В паровой машине имеются печь и котел. Печь топится дровами и углем и нагревает котел с водой. Вода закипает и превращается в пар. Он и приводит в движение механизмы. Изобретение парового двигателя способствовало развитию промышленности. Заработали паровые станки, паровозы, пароходы.

Однако паровая машина тоже имела недостаток: она была слишком велика и прожорлива. (рис. 2)

Изобретатели сконструировали новый двигатель. Топливо в нем сгорает не в печи, а внутри самого двигателя. Его так и назвали - двигатель внутреннего сгорания. Он экономичнее и сильнее, меньше и легче паровой машины, потому что не имеет котла. Двигатели внутреннего сгорания сейчас используются в автомобилях, самолетах, тепловозах, теплоходах и других машинах.

В повседневной деятельности человеку чаще всего приходится сталкиваться с двигателями внутреннего сгорания. (рис. 3)

Но существует также особый класс энергетических установок, имеющих общее название двигателей внешнего сгорания. Когда для бурно развивающейся промышленности понадобились мощные и экономичные энергетические установки, конструкторы придумали замену взрывоопасным паровым двигателям. В двигателях внешнего сгорания процесс сжигания топлива и источник теплового воздействия отделены от рабочей установки. К данной категории обычно относят паровые и газовые турбины, а также двигатели Стирлинга. Первые модели подобных установок были сконструированы более двух веков назад и применялись на протяжении почти всего XIX столетия. Только через несколько десятков лет им на смену пришли двигатели внутреннего сгорания. Стоили они существенно дешевле, что и определило их широкое распространение.

Но сегодня конструкторы все пристальнее присматриваются к вышедшим из широкого употребления двигателям внешнего сгорания. Главное их достоинство состоит в том, что такие установки не нуждаются в хорошо очищенном и дорогом топливе и не наносят вред окружающей среде. [3]

Изучив историю возникновения двигателей, мы узнали, что люди всегда нуждались в двигательной силе. Прогресс не стоял на месте, и двигатели постоянно усовершенствовались. Наиболее распространенные в настоящее время двигатели внутреннего сгорания имеют ряд существенных недостатков: их работа сопровождается шумом, они выделяют вредные отработавшие газы и потребляют много топлива. Сегодня конструкторы все чаще обращаются к новым технологиям и идеям, связанным с альтернативными источниками энергии. И здесь особенно интересны двигатели Стирлинга, которые имеют ряд преимуществ.

1.2. Двигатель Стирлинга и принцип его работы

Один из самых известных представителей семейства двигателей внешнего сгорания – машина Стирлинга. Она была придумана в 1816 году шотландским священником Робертом Стирлингом, неоднократно совершенствовалась, но впоследствии на долгое время была незаслуженно забыта. (рис.4)

Теперь же двигатель Стирлинга получил второе рождение. На сегодняшний день, он применяется во многих областях деятельности человека. Его используют как универсальный источник электроэнергии, в качестве насосов, в холодильных системах, на подводных лодках, на космических спутниках и др. Именно по этой причине, двигатель Стирлинга сейчас является универсальным устройством для выполнения любого рода задач. [2] (рис. 5)

Попробуем разобраться, что собой представляет двигатель Стирлинга, как он устроен и какой физический принцип лежат в основе его работы.

Двигатели Стирлинга работают от разницы температур. При низкой температуре идет сжатие воздуха, а при высокой – его расширение. У всех Стирлингов есть холодная и горячая сторона, в которых происходит нагрев и охлаждение воздуха. Воздух нагревается в горячей области, расширяясь, он толкает поршень и перемещается в холодную часть двигателя, где сжимается, после чего снова перемещается в горячую область двигателя, чтобы в очередной раз толкнуть поршень. Тепло к рабочему телу при этом подводится с внешней стороны, через стенку цилиндра. Эта особенность и дает право машине Стирлинга называться двигателем внешнего сгорания. [1] (рис. 6)

Двигатель, сделанный по принципу Стирлинга, обладает рядом полезных преимуществ. Они могут работать от любого перепада температур: например, между разными слоями в океане, от солнца, от угольной или дровяной печи и т. д. Преимуществом является и простота конструкции. Для постройки такого двигателя, необходим самый минимум систем. Он запускается самостоятельно и не нуждается в стартере. Простота конструкции позволяет Стирлингу обеспечить небывалый для других двигателей ресурс в десятки и сотни тысяч часов непрерывной работы. Еще одной важной особенностью таких двигателей является бесшумность работы. Так как в них отсутствуют выхлопы, то вся работа выполняется практически бесшумно. Преимуществом двигателя Стирлинга является и его экологичность. Внутри двигателя отсутствуют компоненты, которые могли бы существенно загрязнять окружающую среду, чего не скажешь о двигателях внутреннего сгорания.

Но идеальных механизмов не существует. Самым основным недостатком двигателя Стирлинга, является его громоздкость. Как и любой двигатель, он нуждается в охлаждении, а это сулит установкой большего количества радиаторов, что существенно увеличивает массу всей конструкции. [5]

Изучив литературу по теме «Двигатели Стирлинга», мы поняли основной принцип его работы. Он заключается в постоянно чередуемых температурах: нагревании и охлаждении. Двигатель имеет две пластины, между которыми находится воздух. При помощи нагрева или охлаждения одной из них создается разница температур. Воздух внутри то расширяется, то сжимается, совершая при этом работу. Также мы рассмотрели основные преимущества и недостатки двигателя Стирлинга и выяснили, что преимуществ гораздо больше.

Глава 2. Исследовательская часть

2.1. Создание действующей модели двигателя Стирлинга

Двигатель Стирлинга можно изготовить в домашних условиях из подручных материалов. Интернет-ресурсы предлагают различные схемы сборки таких двигателей, с пошаговыми инструкциями, достаточно простыми в исполнении. [4] Однако собрать работающий двигатель Стирлинга оказалось непросто.

Сначала была создана первая модель двигателя Стирлинга. Для изготовления понадобились следующие материалы:

  • консервная банка;

  • металлическая крышка;

  • небольшой кусок поролона;

  • цилиндр от шприца;

  • СД-диск;

  • два болтика;

  • скрепки;

  • пакет;

  • резинка;

  • холодная сварка;

  • силиконовый клей;

Инструменты:

  • кусачки;

  • плоскогубцы;

  • ножницы;

  • паяльник;

  • наждачная бумага;

  • клеящий пистолет;

Далее следовали четко по инструкции, выполняя все предложенные интернетом действия.[5] Собрали корпус двигателя, внутрь поместили вытеснитель, прикрепили к нему шатун и вывели его наружу, корпус заклеили. Далее прикрепили цилиндр для поршня, закрепили на нем мембрану, соединили с поршнем. Коленвал соединили с шатуном и поршнем, продели края коленвала сквозь опоры и установили маховик. Модель готова к использованию. Нижнюю пластину двигателя нагрели. После этого двигатель должен был заработать. Но это не произошло. (рис. 7)

Проанализировав работу, были выявлены возможные ошибки, которые не позволяли двигателю работать:

  • высокое трение;

  • негерметичность конструкции;

  • вытеснитель неплотно прилегал к стенкам банки, был слишком широк и тяжел;

Второй двигатель был собран с учетом всех ошибок. Вытеснитель сделали из бумаги, который плотно прилегал к стенкам двигателя. Особое внимание уделили герметичности конструкции, тщательно проклеили все стыки и отверстия в двигателе. Для устранения трения детали смазали машинным маслом. Этот двигатель завелся только от сильного нагревания. Работа двигателя происходила с затруднениями, очень медленно. Сохранилось высокое трение и неточность в расчетах, которые очень сложно учесть в домашних условиях.( рис. 8)

Работая над изготовлением действующей модели двигателя Стирлинга, мы столкнулись с трудностями. Первая сконструированная модель не заработала из-за многих ошибок, допущенных в процессе сборки. После их устранения вторая модель заработала, но с недостаточной мощностью. Основная причина – это высокое трение.

2.2. Демонстрация работы двигателя Стирлинга

Как работают двигатели Стирлинга можно увидеть из эксперимента.

Модель двигателя Стирлинга способна работать даже на небольшом перепаде температур. В комнате 20°С тепла. Модель не работает, потому что находится в тепловом равновесии.

В первой части эксперимента возьмем кружку с температурой воды 80°С и поставим на нее модель двигателя Стирлинга. Температура в комнате 20°С. Теперь, получив перепад температур в 60°С, двигатель должен заработать. Так и происходит.

Во второй части эксперимента используем эту же модель Стирлинга. Даем ей остыть и прийти в тепловое равновесие. Затем на верхнюю панель двигателя положим кусочки льда, то есть охладим ее до 0°С. Снизу двигатель отбирает тепло у комнатного воздуха с температурой 20°С. Сверху имеем 0°С. Разница составит 20°С. Двигатель вновь заработал.

Эксперимент доказал, что двигатель Стирлинга работает как от тепла, так и от холода. ( рис. 9)

Проводя эксперимент, мы заметили, что меняя условия, двигатель работает с разной скоростью. Нам стало интересно, какое количество оборотов совершает двигатель при разных условиях?

Используя метки и секундомер, мы сосчитали количество оборотов за 10 секунд при разных условиях. В случае с горячей водой, скорость была выше, чем со льдом. Тогда мы решили увеличить температурную разницу. Теперь внизу двигателя горячая вода, а наверху лед. Получили разницу в 80°С. Замерили частоту оборотов и сравнили с предыдущими показателями. С наибольшей температурной разницей скорость была выше всех. Значит, чем больше разница температур, тем двигатель работает быстрее. Все данные были занесены в таблицу. (табл. 1)

Проанализировав данные, полученные в ходе эксперимента, можно сделать выводы:

  • двигатель Стирлинга заработает, как только появится температурная разница между пластинами. Можно нагреть нижнюю пластину или охладить верхнюю. Наша гипотеза доказана: двигатель может работать как от тепла, так и от холода. Отметим, что двигатель будет работать даже при небольшой разнице температур;

  • также мы выявили, что чем больше разница температур, тем выше скорость оборотов двигателя.

Заключение

Работая над данной темой, я узнал, что существуют двигатели внешнего сгорания. К ним относится двигатель Стирлинга. Я изучил историю происхождения данных двигателей, узнал, кто их изобрел, как они устроены и где их применяют.

В процессе работы я самостоятельно сконструировал две модели двигателя Стирлинга. Для этого я ознакомился с чертежами, изучил технологию изготовления таких моделей, просмотрел видео-уроки. Первая модель двигателя не заработала. Были выявлены ошибки в ее конструкции. Вторая модель была усовершенствована с учетом всех ошибок. Двигатель заработал, но с малой скоростью. Мешало сильное трение, которое и стало основной проблемой в конструировании.

Моя гипотеза подтвердилась. Эксперементальным путем я доказал, что двигатель будет работать как от тепла, так и от холода. Также я выявил, что чем больше разница температур, тем двигатель работает быстрее.

Очень заинтересовался данной темой. Считаю, что она интересна и актуальна, перспективна в современной науке, так как двигатель имеет больше преимуществ, чем недостатков, экологически чист, достаточно прост в изготовлении.

Планирую продолжить конструировать двигатели, добиваться, чтобы они работали. В будущем хотелось бы не только сконструировать действующую модель, но и найти ей практическое применение.

В настоящее время двигатели Стирлинга – это редкость. Но постепенно они вновь входят в нашу жизнь. На сегодняшний день они используются во многих отраслях деятельности человека. В будущем они могут устанавливаться на мини ТЭЦ или их энергией можно будет питать целый город, а когда запасы нефти будут заканчиваться, из-за своей практичности и высокой работоспособности они смогут конкурировать с дизельными двигателями.

Список литературы и информационные ресурсы

  1. Белецкий И. Видео-уроки. Интернет-сайт;

  2. Галилео. Эксперимент. Двигатель Стирлинга. Интернет-сайт;

  3. Двигатель Роберта Стирлинга. Интернет-сайт;

  4. Зубков Б.В., Чумаков С.В. Энциклопедический словарь юного техника, Издательство: Педагогика, Москва, 1988;

  5. От теории к практике. Физика в игрушках. Интернет-сайт;

  6. Ридер Г., Хупер Ч. Двигатели Стирлинга, Издательство: Мир, Москва, 1986;

  7. Уокер Г. Машины, работающие по циклу Стирлинга, Издательство: Энергия, Москва, 1978

Приложение

Рис. 1. Ветряные и водяные двигатели

Рис. 2. Паровые двигатели

Рис. 3. Двигатель внутреннего сгорания

Рис. 4. Роберт Стирлинг и двигатель внешнего сгорания

Рис. 5. Подводная лодка и космический спутник

Рис. 6. Устройство двигателя Стирлинга

Рис. 7. Изготовление первой модели двигателя Стирлинга

Рис. 8. Изготовление второй модели двигателя Стирлинга

Рис. 9. Демонстрация работы двигателя Стирлинга

Табл. 1. Зависимость количества оборотов от условий среды.

Просмотров работы: 727

Как работают двигатели Стирлинга?

Как работают двигатели Стирлинга? - Объясни это Рекламное объявление

Криса Вудфорда. Последнее изменение: 28 мая 2021 г.

Двигатели работают в нашем мире с Промышленная революция: сначала грязные паровые машины на угле, затем более чистые и эффективные бензиновые двигатели, а в последнее время реактивные двигатели в самолетах. Основная концепция двигателя - то, что использует разницу между высокой и низкой температурой. один - не изменился за пару сотен лет, хотя иногда люди все же придумывают незначительные улучшения, которые сделайте процесс немного быстрее или эффективнее.Один двигатель ты возможно, в последнее время много слышал о двигателе Стирлинга, что немного похоже на паровой двигатель, который не использует пар! Вместо этого он нагревает, охлаждает и рециркулирует тот же воздух или газ. снова, чтобы произвести полезную мощность, которая может управлять машиной. В команде Благодаря солнечной энергии и другим новым технологиям, двигатели Стирлинга кажутся передовыми технологиями, но они действительно существуют с 1816 года. Давайте подробнее рассмотрим, как они работают!

Фото: Двигатели Стирлинга становятся все более популярными для использования Возобновляемая энергия.На этом фото вы видите массив зеркал. концентрация солнечного тепла на двигателе Стирлинга, вырабатывающем электричество. Двигатель Стирлинга установлен на крайнем правом рычаге. Фото Уоррена Гретца любезно предоставлено Министерством энергетики США / NREL (Министерство энергетики США / Национальная лаборатория возобновляемых источников энергии).

Что такое двигатель?

Двигатели транспортных средств или заводских машин являются примерами того, что ученые называют тепловыми двигателями. Они горят богатое энергией топливо (уголь, бензин или что-то еще) для выпуска тепловая энергия, которая используется для производства газ расширяется и охлаждается, толкает поршень, поверните колесо и заведите машину.Двигатели бывают двух основных типов: двигатели внешнего сгорания (например, паровые двигатели) горят топливо в одном месте и производить энергию в другой части такая же машина; двигатели внутреннего сгорания (например, автомобильные) сжигать топливо и производить мощность в одном и том же месте (в автомобиле все происходит в сверхпрочных металлических цилиндрах). Оба типы двигателей полагаются на тепловую энергию, заставляя газ расширяться, а затем остывать. Чем больше разница температур (между газом при самый горячий и самый холодный), тем лучше работает двигатель.Теория того, как двигатель работает на основе науки термодинамики (буквально «как движется тепло») и теоретической модели того, как идеальные двигатели расширяются, сжимаются, нагреваются и охлаждаются. газ в серии шагов, называемых циклом.

Хорошие и плохие двигатели

Прежде, чем мы узнаем, что такого хорошего Двигатели Стирлинга, это помогает, если мы знаем, что в них такого плохого Паровые двигатели. Как они работают? У вас есть угольный огонь, который нагревает вода, пока она не закипит и не станет паром. Пар движется по трубе в цилиндр через открытый впускной клапан, где он толкает поршень и водит колесо.Затем входной клапан закрывается, а выходной клапан открывается. Импульс колеса заставляет поршень вернуться в цилиндр, где он выталкивает охлажденный нежелательный пар через выход и прочь вверх по дымовой трубе (дымоходу).

Фото: Паровозы, такие как в этом локомотиве, являются примерами. двигателей внешнего сгорания. Огонь, который обеспечивает энергию за счет горения (1), находится снаружи (вне) цилиндр, в котором тепловая энергия превращается в механическую энергию (3).Между ними есть бойлер (2), преобразующий тепловую энергию в пар. Пар действует как теплоноситель, толкая поршень (4), который перемещает колеса с помощью кривошипа (5) и приводит в движение поезд (6). Пар и тепловая энергия постоянно выбрасывается из дымовой трубы (7), что делает этот способ питания движущейся машины особенно неэффективным и неудобным. Но это было нормально в те дни, когда угля было в изобилии, и никого не волновало нанесение ущерба планете.

Проблем со steam много двигателей, но вот четыре наиболее очевидных.Во-первых, котел что заставляет пар работать под высоким давлением и есть риск что он может взорваться (взрывы котла были серьезной проблемой с очень ранней паровой двигатели). Во-вторых, котел вообще какой-то расстояние от цилиндра, поэтому энергия теряется на получение тепла от один к другому. В-третьих, пар, выходящий из дымовой трубы, все еще достаточно горячий, поэтому он содержит потерянную энергию. В-четвертых, потому что пар выбрасывается из цилиндр каждый раз, когда поршень толкает, двигатель должен потреблять огромные количества воды, а также топлива.(Вот почему у паровозов постоянно останавливаться у бортовых цистерн с водой.)

Рекламные ссылки

Что такое двигатель Стирлинга?

Можем ли мы разработать двигатель, который преодолеет эти проблемы? Допустим, мы избавимся от котла (что решило бы проблему риск взрыва) и использовать тепло от огня для питания двигатель напрямую. Тогда вместо использования пара для передачи тепловой энергии от огня к цилиндру, почему бы не поставить цилиндр ближе к огонь и используйте обычный воздух (или какой-то другой простой газ), чтобы переместить тепло энергия между ними? (Вот почему двигатели Стирлинга иногда называется тепловоздушные двигатели .) Если мы запечатываем этот воздух в закрытой трубе, то тот же воздух движется вперед и назад снова и снова, собирая энергию от огня и выпустив его в баллон, решаем проблему двигателя, нуждающегося в постоянной подаче воды. Наконец, почему бы и нет добавить какой-нибудь теплообменник, чтобы горячий воздух проходил обратно и далее, его энергия сохраняется внутри машины и перерабатывается в повысить общую эффективность. Это основные способы, которыми Двигатель Стирлинга лучше парового двигателя.Иногда ты увидишь Двигатели Стирлинга описываются как "замкнутый цикл регенеративного тепла". двигателей ", что является очень кратким выражением того, что мы только что сказали: замкнутый цикл означает, что они используют запечатанный объем газа для отвода тепла обратно и вперед, снова и снова, через серию бесконечно повторяющихся шагов; регенеративный просто означает, что они используйте теплообменники, чтобы сохранить часть тепла, которое в противном случае теряться в каждом цикле (бесполезно взорваться в дымовую трубу, как в паровом двигателе).

Простой или сложный?

Некоторые говорят, что двигатели Стирлинга просты.Если это правда, то это так же, как и великие уравнения физики (например, E = mc2) просты: они просты на поверхности, но они будут более богатыми, сложными и потенциально очень запутанными, пока вы их не разберетесь. Я думаю, что безопаснее думать о двигателях Стирлинга как о сложных: много очень плохих видео на YouTube. покажите, как легко их «объяснить» очень неполным и неудовлетворительным образом. На мой взгляд, вы не можете понять двигатель Стирлинга, просто построив его или наблюдая за тем, как он работает снаружи: вам нужно хорошенько подумать о цикле шагов, которые он проходит, что происходит с газом внутри и чем он отличается. от того, что происходит в обычном паровом двигателе.

В любом случае, давайте посмотрим, сможем ли мы правильно объяснить двигатель Стирлинга, сначала посмотрев на компоненты, которые он содержит, затем подумайте о том, что они делают, и, наконец, посмотрим на более сложную (термодинамическую) теорию.

Фото: Маленькие компактные двигатели Стирлинга, подобные этому, могут работать от крошечных перепады тепла - даже если положиться на чьи-то руки и отвести тепло, которое они содержат. Фото любезно предоставлено Исследовательским центром Гленна НАСА.

Какие основные части двигателя Стирлинга?

Существует довольно много различных конструкций двигателей Стирлинга, и мы рассмотрим один конкретный тип, известный как вытеснительный (или вытеснительный) двигатель Стирлинга (также известный как бета-двигатель Стирлинга).Это ключевые части:

Источник тепла

Источник тепла - это источник энергии, от которого двигатель получает всю свою энергию, и это может быть что угодно, например, уголь. огонь в солнечное зеркало, концентрирующее тепло Солнца (как на нашем верхнем фото). Хотя двигатели Стирлинга описываются как двигатели внешнего сгорания, они не должны вообще использовать сжигание (фактическое сжигание топлива): они просто нужна разница в температуре источника тепла (откуда берется энергия) и радиатор (где он попадает).

Вы можете управлять маленьким двигателем Стирлинга с теплом от чашки кофе, теплая ладонь чьей-то руки или даже (к полному изумлению многих) кубик льда: энергия, выделяемая двигателем, исходит от любой разницы в температуре между источником тепла и теплом раковина. Сказав это, стоит помнить, что с крошечным двигателем Стирлинга, приводимым в движение что-то вроде чашки кофе просто потому, что он содержит относительно небольшое количество энергии, которая очень быстро расходуется.

Иллюстрация: Основные части вытеснительного двигателя Стирлинга.

Газ

Внутри машины в закрытом баллоне постоянно находится объем газа. Это может быть обычный воздух, водород, гелий или другое легкодоступное вещество, которое остается газом, поскольку он нагревается и охлаждается в течение полного цикла двигателя (повторяющаяся серия операции, через которые он проходит). Его единственная цель - переместить тепловую энергию от источника тепла к радиатору, приводя в действие поршень, приводящий в движение машину, а затем снова вернуться к подобрать еще.Газ, передающий тепло, иногда называют рабочим телом.

Радиатор

Место, где горячий газ охлаждается перед возвратом в источник тепла. Обычно это какой-то радиатор (кусок металла с прикрепленными ребрами), который отводит отработанное тепло в атмосферу.

Поршни

Существуют различные типы двигателей Стирлинга, но я считаю, что все они имеют два поршня - это один из более очевидных вещей, которые отличает их от других двигателей.В общем дизайне под названием двухпоршневой (или альфа) двигатель Стирлинга, есть два одинаковых поршня и цилиндра, а газовые челноки назад и вперед между ними, нагревание и расширение, затем охлаждение и сжатие, прежде чем цикл повторится.

В другой конструкции, показанной здесь, называемой объемным (или бета) двигателем Стирлинга, есть один полностью внутренний поршень, называемый вытеснителем (зеленого цвета), задача которого заключается в перемещении газа между источником тепла и радиатором. В отличие от обычного поршня в паровом двигателе, буйковый уровнемер устанавливается очень свободно (с небольшим свободным пространством между край поршня и стенка цилиндра), и газ обтекает его снаружи, когда он движется вперед и назад.Также есть рабочий поршень (темно-синего цвета), который плотно входит в цилиндр и превращает расширение газа в полезную работу, которая приводит в движение. независимо от того, какой двигатель работает. В более крупных двигателях Стирлинга рабочий поршень обычно имеет тяжелый маховик прикреплен для наращивания импульс и поддерживать бесперебойную работу машины. Рабочий поршень и поршень буйка постоянно движутся, но они не совпадают (одна четверть цикла или 90 ° по фазе) друг с другом; они приводятся в действие одним и тем же колесом, но поршень буйка всегда на одну четверть цикла (90 °) опережает рабочего поршня.

Теплообменник

Также известный как регенератор, теплообменник находится в закрытой камере между источником тепла и радиатором. Когда горячий газ проходит мимо регенератора, он отдает часть своего тепла, за которую держится регенератор. Когда газ движется обратно, он снова улавливает это тепло. Без регенератора это тепло было бы потеряно в атмосферу и впустую. Теплообменник значительно повышает эффективность и мощность двигателя. Некоторые двигатели Стирлинга иметь несколько теплообменников.

Как работает двигатель Стирлинга?

Итого

Как паровой двигатель или двигатель внутреннего сгорания, Стирлинг двигатель преобразует тепловую энергию в механическую энергию (работу), повторяя серия основных операций, известная как ее цикл. Рассмотрим упрощенный двигатель Стирлинга буйкового типа. На самом деле это довольно запутанно и трудно понять, пока вы не поймете, что происходит именно из-за того, что газ внутри попеременно расширяется и сжимается, а в промежутках движется от горячей стороны цилиндра к холодной и обратно.Работа темно-синего рабочего поршня состоит в том, чтобы использовать энергию расширения газа для приведения в действие механизма, приводимого в действие двигателем, а затем сжимать газ, чтобы цикл мог повторяться. Работа зеленого поршня буйка заключается в перемещении газа от горячей стороны цилиндра (слева) к холодной стороне (справа) и обратно. Работая в команде, два поршня гарантируют, что тепловая энергия многократно перемещается от источника к раковине и преобразуется в полезную механическую работу.

Подробнее

  1. Охлаждение и сжатие: Большая часть газа (показана синими квадратами) заканчивается справа на более холодном конце цилиндра.По мере того, как он охлаждается и сжимается, отдавая часть своего тепла, которое отводится радиатором, оба поршня перемещаются внутрь (к центру).
  2. Передача и регенерация: Поршень буйка перемещается вправо, а охлажденный газ перемещается вокруг него к более горячей части цилиндра слева. Объем газа остается постоянным, когда он проходит обратно через регенератор (теплообменник), чтобы забрать часть тепла, которое он ранее выделял.
  3. Нагрев и расширение: Большая часть газа (показана красными квадратами) теперь находится слева в горячем конце цилиндра.Он нагревается огнем (или другим источником тепла), поэтому его давление повышается, и он расширяется, поглощая энергию. Когда газ расширяется, он толкает рабочий поршень вправо, который приводит в движение маховик и все, что приводится в действие двигателем. В этой части цикла двигатель преобразует тепловую энергию в механическую (и работает).
  4. Передача и охлаждение: Поршень буйка перемещается влево, а горячий газ перемещается вокруг него к более холодной части цилиндра справа. Объем газа остается постоянным, когда он проходит через регенератор (теплообменник), отдавая часть своей энергии по пути.Теперь цикл завершен и готов к повторению.

Хотя двигатель проходит цикл, возвращаясь к тому месту, где он был запущен, это не симметричный процесс: энергия постоянно отводится от источника и откладывается в приемнике. Это происходит потому, что горячий газ объем работы на рабочем поршне, когда он расширяется, но поршень выполняет меньше работы, сжимая охлажденный газ и возвращая его в исходное положение.

Теоретически

Теперь вы можете подумать: «Это все очень сложно! Зачем возиться с двумя поршнями, если простой паровой двигатель может обойтись только одним? Почему все эти отдельные ступени? Почему бы не упростить все это?» Чтобы правильно ответить на эти вопросы, вам необходимо понять теорию двигателей: эффективный двигатель перемещает газ через цикл процессов в соответствии с законами газа (основные законы классической физики, которые описывают, как давление, объем и температура газа относятся к).Самый известный идеализированный цикл называется циклом Карно и включает в себя повторение цикла изотермического (постоянная температура) и адиабатического (сохранение тепла) расширения, за которым следует изотермическое и адиабатическое сжатие.

Двигатель Стирлинга использует другой цикл, который (в идеале) состоит из:

  1. Изотермическое (при постоянной температуре) сжатие: наш этап (1) выше, где объем газа уменьшается, а давление увеличивается, поскольку он отдает тепло в сток.
  2. Изометрический (постоянный объем) нагрев: наш этап (2) выше, на котором объем газа остается постоянным, когда он проходит обратно через регенератор и восстанавливает часть своего предыдущего тепла.
  3. Изотермическое (постоянная температура) расширение: наш этап (3) выше, на котором газ поглощает энергию из источника, его объем увеличивается, а его давление уменьшается, а температура остается постоянной.
  4. Изометрическое (постоянный объем) охлаждение: наш этап (4) выше, на котором объем газа остается постоянным, поскольку он проходит через регенератор и охлаждается.

Настоящий двигатель Стирлинга работает по более сложной, менее идеальной версии этого цикла, которая выходит за рамки данной статьи. Достаточно просто отметить, что четыре этапа не разделены жестко, а сливаются друг с другом. Если вам интересно, об этом можно прочитать в статье Википедии о цикле Стирлинга.

Некоторые альтернативные анимации

  • В Википедии есть еще одна анимация двигателя Стирлинга бета-типа (хотя и красиво нарисован, за ним трудно проследить, потому что этапы рядом не поясняются).
  • MIT также имеет приятную небольшую анимацию, но сопровождающее объяснение довольно минимально.
  • Лучшее из всех: на сайте есть отличная анимация и объяснение. Animated Engines, превосходный веб-сайт с множеством понятных и простых страниц, посвященных всем другим движкам, которые стоит изучить. Мне нравится, что все движки выполнены в одном простом стиле, поэтому вы можете легко их сравнить.

Для чего можно использовать двигатели Стирлинга?

Фото: Хотя инженеры пытались установить на автомобили двигатели Стирлинга, эксперименты не увенчались успехом.Двигателю Стирлинга нужно время, чтобы набрать скорость, и он не справляется с остановкой и запуском, что делает его менее подходящим для привода автомобиля чем обычный двигатель внутреннего сгорания. Мы вряд ли увидим дальнейший прогресс на этом направлении: автомобили будущего, скорее всего, будут приводиться в действие электродвигателями или топливными элементами. Фото любезно предоставлено Исследовательским центром Гленна НАСА.

Двигатели Стирлинга лучше всего работают в машинах, требующих непрерывно производить энергию, используя разницу между чем-то горячее и что-то холодное.Они идеально подходят для солнечных электростанций, где тепло Солнца играет на зеркале, которое действует как источник тепла, и высокоэффективные теплоэлектроцентрали (ТЭЦ), которым необходимо обеспечивать стабильные поставки электроэнергии. Недавно пионер Segway Дин Камен помог возродить интерес к двигателям Стирлинга. используя их как основу для компактного домашнего электроснабжения генератор, получивший название Beacon 10, размером с бытовую стиральную машину.

В нормальном двигателе Стирлинга тепло нагревается до горячий конец машины (источник тепла) и получить механическую работу и меньше тепла от другого, более холодного конца (радиатора).Как только электродвигатели могут быть реверсивно использованы как генераторы, так что вы можете поставить энергии в двигатель Стирлинга и запустить его назад, эффективно отвод тепла от радиатора и отвод его на источник. Это превращает двигатель Стирлинга в «криокулер» - очень эффективное охлаждающее устройство. Охладители двигателя Стирлинга используются в сверхпроводимость и электронное исследование.

Преимущества и недостатки двигателей Стирлинга

Фотография: Чистые, экологичные, безопасные, эффективные и компактные двигатели Стирлинга имеют множество преимущества.Фото Уоррена Гретца любезно предоставлено Министерством энергетики США / NREL (Министерство энергетики США / Национальная лаборатория возобновляемых источников энергии).

Самым большим преимуществом двигателей Стирлинга является то, что они намного эффективнее паровых двигателей (в основном из-за замкнутый цикл и регенеративный теплообменник). У них нет котлы, которые могут взорваться, не нуждаются в водоснабжении и не имеют сложную систему открытия и закрытия клапанов, которые пар двигатели требуют. Это одна из причин, почему они намного тише, чем паровые двигатели, и потому что они не обязательно предполагают сжигание топлива, они могут быть намного чище.В отличие от паровых двигателей, которые обычно сжигают уголь до кипения воды, двигатели Стирлинга могут работать от всех видов разные виды топлива.

С другой стороны, двигатели Стирлинга запускаются не мгновенно (это требуется время для разогрева важнейшего теплообменника и для того, чтобы маховик набирают скорость), и они не так хорошо работают в режиме остановки-старта (в отличие от внутреннего сгорания двигатели). Им также нужны большие радиаторы, способные отводить отработанное тепло, что делает их непригодными для некоторых приложений.

Кто изобрел двигатели Стирлинга?

Изображение: Эта иллюстрация оригинального двигателя Роберта Стирлинга (на основе его патента 1827 года). напоминает обычный паровой двигатель, но он более сложен.Два больших чугунные «воздушные сосуды» слева горячие внизу и холодные вверху (источник тепла и радиатор) и поршни буйка перемещаются внутри них вперед и назад. Сзади можно увидеть рабочий поршень и маховик. Произведение искусства из истории и прогресса парового двигателя Галлоуэя и Хеберта. Томас Келли, 1832 г., стр. 667.

Неудивительно, что Стирлинг двигатели были изобретены шотландским священником по имени Роберт Стирлингом в 1816 году. Он надеялся создать двигатель, который был бы более безопасным и более совершенным. эффективнее, чем паровые машины, которые были разработаны примерно за столетие до этого Томас Ньюкомен (а позже улучшил Джеймсом Ваттом и другими).Рост объемов внутреннего сгорания (бензиновые и дизельные двигатели) привел к Двигатели Стирлинга не использовались, хотя Компания Philips в середине 20 века. Совсем недавно они становятся популярными на солнечных электростанциях и других формах возобновляемых источников энергии, где ценится их более высокая эффективность. Технология получил новый импульс в 1980-х, когда Иво Колин из Загребского университета и Джеймс Сенфт из Висконсинского университета разработали новый, очень компактная конструкция двигателя Стирлинга, который может производить мощность с небольшими различиями между источник тепла и радиатор.

Рекламные ссылки

Узнать больше

На этом сайте

Статьи

Новости
  • Металлический порошок: новое безуглеродное топливо? Александр Хеллеманс, IEEE Spectrum, 16 декабря 2015 г. Как двигатели Стирлинга топливо) может сыграть свою роль в чистом, зеленом будущем.
  • Дин Кеймен думает, что его новый двигатель Стирлинга избавит вас от сети менее чем за 10 тысяч долларов от Кристофера Хелмана. Forbes, 2 июля 2014 г. Краткое знакомство с генератором Камена Beacon 10.
  • Новый ядерный двигатель может способствовать исследованию дальнего космоса. Автор: Адам Манн. Wired, 27 ноября 2012 г. НАСА исследует ядерный двигатель Стирлинга, который может приводить в действие космические зонды в местах, где солнечный свет (и солнечная энергия) недоступен.
  • Ford Motors испытывает потенциальный двигатель будущего Ричарда Уиткина. The New York Times, 3 ноября 1975 года. Отчет из архива Times о первых испытаниях двигателей Стирлинга Фордом.
  • Empire Off The Grid Салли Ади. IEEE Spectrum, 31 июля 2009 г.Как двигатели Стирлинга и возобновляемые источники энергии помогают Дину Камену жить автономно на его собственном частном острове.
Более академический
  • Двигатель Стирлинга Грэма Уокера, Scientific American, Vol. 229, № 2 (август 1973 г.), стр. 80–87. Хорошие иллюстрации различных конфигураций Стирлинга, включая Ванкеля, Ринию и другие варианты.
  • Двигатель Стирлинга: «Циклическая жизнь» старой технологии Райнхольда Бауэра, Icon, Vol. 15 (2009), стр.108–118. Почему двигатели Стирлинга так и не получили коммерческого успеха? Сейчас для них перспективы лучше?

Книги

Двигатели Стирлинга
Термодинамика двигателя
  • Двигатели: Введение Джона Лиска Ламли. Cambridge University Press, 1999. Хотя здесь основное внимание уделяется двигателям внутреннего сгорания, это будет интересно, если вы ищете термодинамический подход к анализу двигателей.
  • «Термодинамика для чайников» Майка Паукена.Джон Вили и сыновья. Простое введение в теорию термодинамики и ее практическое применение в таких вещах, как двигатели.

Видео

  • Пример двигателя Стирлинга: 2-минутная демонстрация реального двигателя Стирлинга бета-типа, подобного показанному в моей анимации выше.
  • Двигатель Стирлинга: разбираем один: Дэн Рохас разбирает двигатель Стирлинга и показывает различные детали внутри. Это видео станет еще более понятным, если вы поймете теорию двигателей Стирлинга.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Chris Woodford 2012, 2020. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитируйте эту страницу

Вудфорд, Крис.(2012) Двигатели Стирлинга. Получено с https://www.explainthatstuff.com/how-stirling-engines-work.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте ...

ДВИГАТЕЛЬ. - ppt видео онлайн скачать

Презентация на тему: «ДВИГАТЕЛЬ ДВИГАТЕЛЬ» - стенограмма презентации:

ins [data-ad-slot = "4502451947"] {display: none! important;}} @media (max-width: 800px) {# place_14> ins: not ([data-ad-slot = "4502451947"]) {display: none! important;}} @media (max-width: 800px) {# place_14 {width: 250px;}} @media (max-width: 500 пикселей) {# place_14 {width: 120px;}} ]]>

1 ДВИГАТЕЛЬ СТИРЛИНГА

2 ИСТОРИЯ Изобретатель = Роберт Стирлинг (1790 - 1878)
Стремился заменить паровые турбины своего времени из-за частых взрывов, вызванных неустойчивым высоким давлением, убивающих и ранящих рабочих. В 1816 году изобретен двигатель Стирлинга, который не мог взорваться и производить больше энергии паровой двигатель б / у.

3 ЧТО ТАКОЕ ДВИГАТЕЛЬ?
Устройство, преобразующее тепловую энергию в механическую энергию путем попеременного сжатия и расширения фиксированного количества рабочей жидкости при различных температурах. Регенерация как альтернатива.

4 ПОЧЕМУ ДВИГАТЕЛЬ? Лучшее преподавание и обучение для любого устройства для студентов-инженеров, особенно в области термодинамики.Уникальная технология. Инновация с сотнями применений. Нововведение с миссией спасти землю. Топливная независимость.

5 ОСНОВНЫЕ КОМПОНЕНТЫ Силовой поршень - маленький плотно закрытый поршень, который перемещается вверх, когда газ внутри двигателя расширяется. Буйковый уровнемер - больший поршень, и он очень свободно расположен в своем цилиндре, поэтому воздух может легко перемещаться между нагретыми охлаждаемыми частями двигателя при движении буйка вверх и вниз Эти поршни перемещаются под действием сжатия и расширения.Разница в давлении заставляет поршень двигаться и производить энергию.

6 ОБЩАЯ КОНФИГУРАЦИЯ

7 ГАММА-МЕХАНИЧЕСКАЯ КОНФУГУРАЦИЯ

8 ПРИНЦИП РАБОТЫ Одна сторона двигателя постоянно нагревается, а другая сторона постоянно охлаждается.Сначала воздух движется к горячей стороне, где он нагревается и расширяется, толкая поршень. Затем воздух проходит через регенератор в холодную сторону, где он охлаждается и сжимается, опускаясь на поршень. Изменение температуры внутри двигателя вызывает изменение давления, необходимое для нажатия на поршень и запуска двигателя.

9 КПД Теоретически
КПД двигателя Стирлинга = КПД Карно К сожалению, рабочая жидкость или газ не идеальны, поэтому КПД ниже КПД Карно.Фактически, КПД двигателя Стирлинга зависит от соотношения температур (пропорционально) Соотношения давлений (обратно пропорционально) Отношение удельной теплоемкости (обратно пропорционально)

10 ПРЕИМУЩЕСТВА Различные источники тепла (солнечная, геотермальная, ядерная энергия, отходящее тепло, биологические) Экологичность Тепло является внешним, и горение топливно-воздушной смеси можно более точно контролировать. Работает при относительно низком давлении и, следовательно, намного безопаснее, чем обычные паровые турбины. Для работы любого типа коммерческого двигателя Стирлинга требуется меньше рабочей силы.

11 ОБЛАСТИ ПРИМЕНЕНИЯ Водяные насосные станции ТЭЦ
Солнечная энергия Цирокулеры Стирлинга Тепловой насос Судовые двигатели Атомная энергия Авиационные двигатели Микро ТЭЦ

12 ПРИМЕНЕНИЕ ВОДЯНАЯ НАСОСНАЯ СТАНЦИЯ
Двигатель Стирлинга, используемый для перекачивания воды, можно настроить так, чтобы вода охлаждала пространство сжатия.Это наиболее эффективно при перекачивании холодной воды.

13 ПРИМЕНЕНИЕ ЦИРОКУЛЕРЫ ЯДЕРНАЯ МОЩНОСТЬ
Любой двигатель Стирлинга также будет работать в обратном направлении как тепловой насос. При приложении к валу движения возникает разница температур между резервуарами. ЯДЕРНАЯ ЭНЕРГИЯ Замена паровых турбин атомной электростанции на двигатель Стирлинга может упростить установку, повысить эффективность и снизить радиоактивность продуктов.

14 ЗАКЛЮЧЕНИЕ Неограниченный источник тепла
Политическая осведомленность о зеленом производстве тепла и электроэнергии. Большой рынок переживает стремительный рост. Множество различных возможных приложений. Пора менять.


Ошибка разрыва связи

    Приборная панель

    Ресурсы по физике

    Перейти к содержанию Приборная панель
    • Авторизоваться

    • Приборная панель

    • Календарь

    • Входящие

    • История

    • Помощь

    Закрывать
