Впускной коллектор ВАЗ 2107 значимая деталь автомобиля

Дата публикации Фев 05, 2015, Рубрики Запчасти для ВАЗ |

Впускной коллектор ВАЗ 2107  в силовых установках автомобилей призван выполнять очень важные задачи. В первую очередь, он предназначен для подачи воздушно – топливной смеси в камеры сгорания цилиндров силового агрегата, в то же время, он разогревает данную смесь до необходимой рабочей температуры, так, как процесс впрыска горючего сопровождается образованием разряжения, которое, в свою очередь, создает холодные пары.

Помимо этого, впускной коллектор автомобиля ВАЗ 2107  находится в тесном взаимодействии с системой охлаждения транспортного средства, поэтому сбоку к нему подведены резиновые патрубки этой системы. Каждому автомобилисту необходимо следить за техническим состоянием впускного коллектора ВАЗ, а также держать под контролем герметичность соединений резиновых шлангов системы охлаждения с штуцерами впускного агрегата, которое обеспечивается металлическими хомутами.

При нарушении герметичности соединения, а также, при повреждении резиновых патрубков присоединенных к впускному коллектору ВАЗ, данные детали требуется незамедлительно заменить.

Самая уязвимая деталь впускного коллектора ВАЗ 2107, это прокладка, которая располагается между головкой блока двигателя и самим коллектором. Как правило, проблемы с ней возникают из-за ее неправильной установки. Также, хотя это случается крайне редко, если в коллектор будет попадать воздух, может возникнуть очаг коррозии, отчего нарушится адекватная работа силового агрегата ВАЗ в различных режимах. В такой ситуации, впускной коллектор ВАЗ необходимо заменить, благо, в наше время это не проблема.

Если прислушаться к мнению специалистов, можно придти к заключению, что впускной коллектор ВАЗ относится к весьма долговечным компонентам системы автомобильного впуска и его, зачастую, хватает, при качественном и своевременном обслуживании, разумеется, на весь срок эксплуатации транспортного средства, за исключением замены штуцеров, к которым подводятся резиновые патрубки системы охлаждения.

Related posts:

1. Замена радиатора ВАЗ 2109
2. Термостат ВАЗ 2114
3. Вакуумный усилитель тормозов ВАЗ 2106
4. Выхлопная система ВАЗ 2107
5. Замена охлаждающей жидкости ВАЗ 2107

Еще по теме

• Нет связанных постов

Двигатель и впускной коллектор двигателя с поддоном для конденсата (варианты)

Область изобретения

Настоящее изобретение относится к поддону для конденсата во впускном коллекторе двигателя.

Существующий уровень техники и краткое описание изобретения

Для уменьшения количества выбросов картерных газов в окружающую среду двигатели оснащают системами принудительной вентиляции картера (ПВК). В результате, системы ПВК позволяют уменьшить выбросы двигателя. Однако, пары принудительной вентиляции картера (ПВК) имеют высокое содержание воды. Кроме того, во впускной системе могут присутствовать другие источники воды, такие как водяные пары от системы рециркуляции отработавших газов (РОГ).

Может происходить конденсация водяных паров на стенках канала холодного воздуха, впускных каналах и во впускном коллекторе. Более того, пары ПВК могут замерзать в канале холодного воздуха до состояния льда за портом ПВК по ходу потока. После суточного цикла растаявший лед может капать и/или стекать вниз в углубления во впускной системе и снова замерзать. При новом запуске двигателя лед может таять и может двигаться вниз по ходу потока к цилиндрам. Конденсат, втекающий в цилиндры, ухудшает сгорание, и в некоторых случаях может быть причиной пропусков зажигания в цилиндрах вследствие намокания свечи зажигания.

В документе US 6,290,558 раскрыт влагоотделитель в выходной системе. Авторы настоящего изобретения осознают некоторые недостатки влагоотделителя, раскрытого в документе US 6,290,558. Количество воды, которое может быть собрано влагоотделителем, ограничено конструктивными особенностями влагоотделителя, раскрытыми в документе US 6,290,558. Кроме того, эти особенности влагоотделителя также увеличивают турбулентность в выходной системе.

Таким образом, в одном из аспектов предложен впускной коллектор двигателя. Впускной коллектор двигателя содержит камеру коллектора, выполненную с возможностью приема газов системы ПВК от выхода канала ПВК, и содержащую поддон для конденсата с несколькими перегородками, образующими несколько отдельных полостей, расположенных ниже выхода канала ПВК. Неожиданно было обнаружено, что если в двигателе предусмотрены вышеуказанные конструктивные особенности впускного коллектора, и, в одном из примеров, поддон для конденсата, конденсат может быть собран и выпущен в цилиндры с требуемой величиной расхода, что может уменьшить вероятность ухудшения сгорания (например, пропусков зажигания).

Вышеуказанные и другие преимущества, а также признаки настоящего изобретения должны стать очевидными из последующего подробного описания изобретения со ссылками на приложенные чертежи или без них.

Должно быть ясно, что приведенное выше краткое описание предназначено для ознакомления в упрощенной форме с несколькими идеями, которые более подробно раскрыты в подробном описании. Оно не нацелено на определение ключевых или основных признаков, входящих в объем настоящего изобретения, который определен исключительно последующей формулой изобретения. Более того, объем изобретения не ограничен вариантами осуществления, в которых устранены какие-либо из недостатков, описанных выше или в любой части настоящего описания. Кроме того, упомянутые выше недостатки отмечены авторами настоящего изобретения и не утверждается, что они общеизвестны.

Краткое описание чертежей

На фиг. 1 представлено схематическое изображение двигателя и впускного коллектора;

на фиг. 2 представлен пример впускного коллектора двигателя;

на фиг. 3 представлен другой вид впускного коллектора двигателя, показанного на фиг. 2;

на фиг. 4 представлен способ работы впускной системы; и

на фиг. 5 представлен другой вид впускного коллектора двигателя, показанного на фиг. 2.

Подробное описание изобретения

В данном документе раскрыт впускной коллектор с поддоном для конденсата, содержащий несколько перегородок, которые образуют несколько отдельных полостей, расположенных ниже выхода канала ПВК.

Поддон позволяет собирать конденсат из системы принудительной вентиляции картера (ПВК), а также от других источников, перед подачей в цилиндр. Следовательно, уменьшается вероятность пропусков зажигания, вызванных втекающим в цилиндры конденсатом. В одном из примеров, поддон для конденсата может быть расположен в самой нижней части камеры коллектора или вблизи нее. Таким образом, для накопления конденсата может быть использована сила тяжести. Более того, расположение поддона в упомянутой выше области уменьшает сопротивление потоку во впускном коллекторе, что увеличивает эффективность впускной системы.

На фиг. 1 представлен пример конфигурации системы многоцилиндрового двигателя, в общем виде обозначенного ссылочной позицией 10, которая может быть входить в состав силовой установки транспортного средства. Управление двигателем 10 осуществляется, по меньшей мере, частично, системой управления, содержащей контроллер 12 двигателя, и посредством входных сигналов от оператора 130 транспортного средства через устройство 132 ввода.

В этом примере устройство 132 ввода содержит педаль акселератора и датчик 134 положения педали с возможностью генерирования пропорционального сигнала положения педали (ПП).

Двигатель 10 может содержать нижнюю часть блока двигателя, обозначенную в целом ссылочным номером 26, которая может содержать картер 28 с расположенным в нем коленчатым валом 30. Картер 28 содержит газ и может содержать поддон 32 картера, также называемый маслосборником, который удерживает смазочный материал (например, масло) двигателя, расположенный ниже коленчатого вала. Маслозаливное отверстие 29 может быть расположено в картере 28 с возможностью подачи масла в поддон 32 картера. Маслозаливное отверстие 29 может содержать крышку 33 для уплотнения маслозаливного отверстия 29 во время работы двигателя. Также в картере 28 может быть расположена трубка 37 щупа, которая может содержать щуп 35 для измерения уровня масла в поддоне 32 картера. Кроме того, картер 28 может содержать несколько других отверстий для обслуживания компонентов в картере 28.

Для того, чтобы система ПВК (описана ниже) могла работать во время работы двигателя, эти отверстия в картере 28 могут оставаться закрытыми во время работы двигателя.

Верхняя часть блока 26 двигателя может содержать камеру 34 сгорания (например, цилиндр). Камера 34 сгорания может содержать стенки 36 камеры сгорания и расположенный в ней поршень 38. Поршень 38 может быть соединен с коленчатым валом 30 с возможностью преобразования возвратно-поступательного движения поршня во вращательное движение коленчатого вала. Топливо в камеру 34 сгорания может подаваться через топливный инжектор 45 (выполненный в данном случае в виде инжектор непосредственного впрыска топлива), и впускной воздух может подаваться через впускной коллектор 42, который расположен за дросселем 44 по ходу потока. Блок 26 двигателя может также содержать датчик 46 температуры охладителя двигателя (ТОД), сигнал с которого подается на вход контроллера 12 двигателя (описан более подробно ниже).

Дроссель 44 может быть расположен на впуске двигателя для управления воздушным потоком, поступающим во впускной коллектор 42. Воздушный фильтр 54 может быть расположен перед дросселем 44 по ходу потока и может обеспечивать фильтрацию свежего воздуха, поступающего во впускной канал 13.

В одном из примеров, двигатель 10 может содержать компрессор, расположенный перед дросселем 44 и за воздушным фильтром 54 по ходу потока. В таком примере работа ПВК может быть изменена с учетом изменения перепада давления во впускной системе 17. В частности, поток газов ПВК может быть направлен в обратную сторону. Таким образом, картерные газы могут проходить через канал 74 ПВК во впускной канал 13, а не в канал 80 ПВК. Более того, в таком примере в выходной системе может быть расположена турбина. Должно быть ясно, что впускная система 17 может содержать воздушный фильтр 54, впускной канал 13, впускной коллектор 42, дроссель 44 и систему 40 впускных клапанов.

Впускной воздух может поступать в камеру 34 сгорания через систему 40 впускных клапанов с кулачковым приводным механизмом. Аналогичным образом, отработавшие газы могут покидать камеру 34 сгорания через систему 41 выпускных клапанов с кулачковым приводным механизмом. В альтернативном варианте осуществления, систем впускных клапанов и/или система выпускных клапанов могут быть выполнены с электрическим приводным механизмом.

Продукты сгорания выходят из камеры 34 сгорания через выпускной канал 60, расположенный перед устройством 62 снижения выбросов по ходу потока. Устройство 62 снижения выбросов может быть фильтром, катализатором и т.д. Датчик 64 отработавших газов может быть расположен продольно в выпускном канале 60 перед устройством 62 снижения выбросов по ходу потока. Датчик 64 отработавших газов может быть подходящим датчиком для обеспечения индикации соотношения воздух/топливо в отработавших газах, таким как линейный кислородный датчик или универсальный или широкополосный кислородный датчик отработавших газов (УКДОГ), двухпозиционный кислородный датчик или кислородный датчик отработавших газов (КДОГ), НКДОГ (нагреваемый КДОГ), датчик NOx, датчик НС или датчик СО. Датчик 64 отработавших газов может быть соединен с контроллером 12 двигателя.

В примере, показанном на фиг. 1, система 16 принудительной вентиляции картера (ПВК) соединена с впуском двигателя для обеспечения возможности контролируемого отвода картерных газов из картера. Система ПВК 16 выполнена с возможностью пропускания воздуха в картер 20 через канал 74 ПВК, соединенный со впуском двигателя (например, впускным каналом 13) для контролируемого отвода из картера картерных газов через канал 80 ПВК. Первый конец 101 канала ПВК может быть механически соединен или связан с впускным коллектором 42 перед дросселем 52 по ходу потока. В частности, канал 74 ПВК может быть соединен со впускным каналом 13. В некоторых примерах, первый конец 101 канала 74 ПВК может быть соединен со впускным каналом 13 свежего воздуха за воздушным фильтром 54 по ходу потока (как показано). В других примерах канал ПВК может быть соединен со впускным каналом 13 свежего воздуха перед воздушным фильтром 54 по ходу потока. Второй конец 102 канала 74 ПВК, противоположный первому концу 101, может быть механически соединен или связан с картером 28. Таким образом, во время работы ПВК 16 впускной воздух может проходить через канал 74 ПВК в картер. Клапан 75 может быть соединен с каналом 74 ПВК, и выполнен с возможностью регулирования количества проходящего через него воздуха. Управление клапаном 75 может осуществляться контроллером 12, или он может работать пассивно.

Другой канал 80 ПВК расположен в двигателе 10. Канал 80 ПВК содержит вход 82 и выход 84. Вход 82 проходит через кулачковую крышку 86 и частично в двигатель, в коммуникации по текучей среде с картером 28. также с каналом 80 ПВК может быть соединен маслоуловитель 81. Маслоуловитель 81 выполнен с возможностью удаления масла из картерных газов. Аналогично, выход 84 выходит во впускной коллектор 42. Таким образом, выход 84 находится в коммуникации по текучей среде со впускным коллектором 42 и цилиндрами. Клапан 78 ПВК соединен с каналом 80 ПВК. Клапан 78 ПВК выполнен с возможностью регулирования количества газов ПВК, проходящих через канал 80 ПВК. Таким образом, картерные газы могут быть поданы во впускную систему 17.

Впускной коллектор 42 содержит поддон 70 для конденсата, выполненный с возможностью приема конденсата, образующегося во впускной системе. Поддон 70 для конденсата расположен по вертикали ниже выхода 84 канала 80 ПВК. В примере, показанном на фиг. 1, поддон 70 для конденсата схематически изображен в виде прямоугольника. Однако, должно быть ясно, что поддон 70 для конденсата имеет более сложную конструктивную форму, которая более подробно показана на фиг. 2 и 3.

Картерные газы могут содержать проходящие продукты сгорания, попадающие из камеры сгорания в картер. Должно быть ясно, что проходящие газы являются газами, проходящими мимо поршня в камере сгорания. Состав газов, проходящих через канал, в том числе уровень влажности газов, может влиять на влажность в областях, расположенных за выходом канала ПВК по ходу потока во впускной системе. Таким образом, должно быть ясно, что во впускном коллекторе 42 может присутствовать конденсат, и поддон 70 для конденсата может быть выполнен с возможностью приема этого конденсата.

В некоторых вариантах осуществления канал 74 ПВК может содержать соединенный с ним датчик 61 давления. Датчик 61 давления может быть датчиком абсолютного давления или калибровочным датчиком избыточного давления. Один или несколько дополнительных датчиков давления и/или расхода могут быть установлены в ПВК в альтернативных областях. В некоторых примерах датчик 58 давления может быть установлен во впускном канале 13 за воздушным фильтром 54 по ходу потока, для оценки давления во впускном канале 13.

Газ может проходить через канал 74 ПВК в обоих направлениях, от картера 28 ко впускному каналу 13 и/или от впускного канала 13 к картеру 28. Например, при отсутствии наддува система ПВК выводит воздух из картера во впускной коллектор 42 через канал 74 ПВК, который, в некоторых примерах, может содержать клапан 78 ПВК одностороннего действия, для обеспечения непрерывного вывода газов из полости картера 28 перед соединением с впускным коллектором 42. Должно быть ясно, что, хотя в изображенном примере клапаны (75 и/или 78) ПВК показаны в виде пассивных клапанов, это не является ограничением, так как в альтернативных вариантах осуществления клапаны (75 и/или 78) ПВК могут быть клапанами с электронным управлением (например, клапанами с управлением от блока управления трансмиссией (БУТ), причем контроллер может выдавать управляющий сигнал об изменении положения клапана из открытого положения (или положения большого потока) в закрытое положение (или положение низкого потока), или наоборот, или в любое промежуточное положение.

Хотя это и не показано, но должно быть ясно, что двигатель 10 может дополнительно содержать один или несколько каналов рециркуляции отработавших газов для направления, по меньшей мере, части отработавших газов из выхода двигателя ко впуску двигателя. То есть, рециркуляция части отработавших газов может оказывать влияние на обеднение смеси двигателя, что может способствовать улучшению характеристик двигателя за счет уменьшения детонации двигателя, пиковых температуры и давления сгорания в цилиндре, дроссельных потерь и выбросов NOx. Один или несколько каналов РОГ могут содержать канал РОГ низкого давления (НД), присоединенный между впуском двигателя, перед компрессором турбонагнетателя по ходу потока, и выходом двигателя, за турбиной по ходу потока, и выполненный с возможностью обеспечения РОГ НД. Один или несколько каналов РОГ могут дополнительно содержать канал РОГ высокого давления (ВД), присоединенный между впуском двигателя, за компрессором по ходу потока, и выходом двигателя, перед турбиной по ходу потока, и выполненный с возможностью обеспечения РОГ ВД. В одном из примеров, поток РОГ ВД может быть обеспечен в таких условиях, как отсутствие наддува от турбокомпрессора, а поток РОГ НД может быть обеспечен в таких условиях, как наличие наддува турбокомпрессора и/или при температуре отработавших газов выше пороговой. Регулирование потока РОГ НД через канал РОГ НД может осуществляться клапаном РОГ НД, а регулирование потока РОГ ВД через канал РОГ ВД может осуществляться клапаном РОГ ВД (не показан).

В некоторых условиях система РОГ может быть использована для регулирования температуры топливо-воздушной смеси в камере сгорания, обеспечивая способ контроля времени воспламенения в некоторых режимах сгорания. Более того, при некоторых условиях часть отработавших газов может быть удержана или отделена в камере сгорания за счет регулирования времени срабатывания выходного клапана, такого как регулирование механизмом регулирования фаз газораспределения.

Должно быть ясно, что в данном документе поток ПВК означает поток газов через линию ПВК. Этот поток газов может содержать только поток картерных газов и/или поток смеси воздуха и картерных газов.

Контроллер 12 двигателя представлен на фиг. 1 в виде микроконтроллера, содержащего микропроцессорное устройство 108 (МПУ), порты 110 входа/выхода, электронный носитель данных для исполняемых программ и калибровочных значений, представленный в данном конкретном примере в виде микросхемы 112 постоянного запоминающего устройства (ПЗУ), оперативное запоминающее устройство 114 (ОЗУ), энергонезависимое запоминающее устройство 116 (ЭЗУ) и шину данных. Контроллер 12 двигателя может принимать различные сигналы от датчиков, соединенных с двигателем 10, в том числе измерения массового расхода всасываемого воздуха (МРВ) от датчика 58 массового расхода воздуха; температуры охладителя двигателя (ТОД) от температурного датчика 46; соотношения воздух/топливо в отработавших газах от датчика 64 отработавших газов; и т.д. Кроме того, контроллер 12 двигателя может отслеживать и регулировать положение различных приводных механизмов на основе входных сигналов, полученных от различных датчиков. К этим приводным механизмам могут относиться, например, дроссель 44, системы 40, 41 впускных и выпускных клапанов, клапан 75 ПВК, и/или клапан 78 ПВК. В постоянном запоминающем устройстве 112 могут быть запрограммированы машиночитаемые данные, представляющие собой исполнимые процессором 108 команды для реализации способов, описанных ниже, а также другие возможные варианты, предполагаемые, но не указанные в данном документе конкретно.

На фиг. 2 представлено изображение впускного коллектора 200 двигателя. В частности, представлен разрез впускного коллектора 200 двигателя. То есть, впускной коллектор 200 двигателя может содержать дополнительные конструктивные элементы, расположенные в продольном направлении, которые не показаны. Должно быть ясно, что впускной коллектор 200 двигателя может быть примером впускного коллектора 42, представленного на фиг. 1, и, следовательно, может быть установлен в двигателе 10, показанном на фиг. 1. Кроме того, фиг. 2-3 показаны приблизительно в масштабе, хотя могут быть также использованы другие относительные размеры. Например, на фиг. 2-3 показан пример относительных размеров, расположения, компоновки и т.д. различных элементов, описанных и показанных в данном документе. Например, компоненты могут быть показаны удаленными друг от друга, прилегающими друг к другу, соседними друг с другом, не соседними друг с другом и т.д.

Как видно, впускной коллектор 200 двигателя содержит корпус 202. Корпус 202 содержит несколько соединительных отверстий 203, выполненных для соединения с другими компонентами двигателя. Корпус 202 определяет границы камеры 204 коллектора. Впускной коллектор 200 двигателя содержит вход 206 коллектора, показанный на фиг. 5, соединенный с расположенным перед ним по ходу потока впускным каналом, таким как впускной канал 13, показанный на фиг. 1. Таким образом, впускной коллектор 200 двигателя получает воздух из впускного канала и расположен за дросселем по ходу потока. Впускной коллектор 200 двигателя дополнительно содержит выход 208 канала ПВК, показанный на фиг. 5. Таким образом, впускной коллектор 200 двигателя может принимать картерные газы через выход 208 канала ПВК.

Возвращаясь к фиг. 2, видно, что впускной коллектор 200 двигателя содержит поддон 210 для конденсата. Должно быть ясно, что поддон 210 для конденсата является примером поддона 70 для конденсата, показанного на фиг. 1. Также на фиг. 2 видно, что поддон 210 для конденсата может быть расположен по вертикали ниже выхода 208 канала ПВК. Вертикальная ось приведена для справки. Должно быть ясно, что вертикальная ось изображена в предположении, что двигатель или транспортное средство, на котором установлен двигатель, расположены на горизонтальной поверхности. При таком расположении поддона конденсат может попадать в поддон под действием сил тяжести. Поддон 210 для конденсата расположен рядом с нижней частью 211 камеры 204 коллектора.

Поддон 210 для конденсата содержит несколько перегородок 212. Как видно, часть перегородок 212 расположена в продольном направлении, а часть перегородок 212 расположена в поперечном направлении. Поперечная ось и продольная ось приведены для справки. Кроме того, перегородки 212 проходят в вертикальном направлении. Однако предполагаются альтернативные варианты ориентации перегородок. Кроме того, по меньшей мере, часть перегородок 212 пересекается под прямым углом. Угол пересечения перегородок отмечен ссылочной позицией 213. Однако в других примерах перегородки могут пересекаться не под прямыми углами (например, под углами меньше или больше 90 градусов).

Перегородки 212 обеспечивают образование в поддоне 210 для конденсата полостей 214. Таким образом, перегородки 212 могут определять границы полостей 214. В одном из примеров, одна или несколько перегородок могут являться частью границы двух смежных полостей. Например, два или более массивов нескольких смежных полостей могут быть расположены в отдельных областях, разделенных между собой гребнем 250 (например, гребнеобразным возвышением).

Таким образом, должно быть ясно, что полости 214 могут быть выполнены в виде двух массивов (270 и 272), разделенных гребнем 250. В изображенном на фиг. 3 примере каждый из двух массивов (270 и 272) имеет длину 276, которая больше ширины 278. Длины гребней выровнены друг с другом и с рядом цилиндров, который описан более подробно в данном документе со ссылкой на фиг. 3.

Возвращаясь к фиг. 2, гребень 250 показан проходящим в продольном направлении. Однако, предполагается возможность других форм, ориентации и т.д. этого гребня. Впускной коллектор 200 двигателя дополнительно содержит колонну 252, проходящую между изогнутой поверхностью 251 в верхней части корпуса 202 и гребнем 250. В одном из примеров, колонна 252 может иметь поперечное сечение круглой или овальной формы. Колонна 252 обеспечивается опирание корпуса 202.

Также внешняя часть впускного коллектора 200 двигателя может содержать несколько ребер 254. То есть, ребра 254 проходят наружу из корпуса 202. Ребра 254 увеличивают прочность конструкции впускного коллектора 200 двигателя. Набор 256 ребер 254 проходит прямолинейно вдоль корпуса 202 в поперечном направлении. Набор 256 ребер 254 расположен поперечно относительно расположенных продольно перегородок 257. Таким образом, набор 256 ребер также расположен поперечно относительно гребнеобразного возвышения 250. Другой набор 258 ребер 254 содержит изогнутые ребра, проходящие вниз по трактам (232 и 236).

Должно быть ясно, что полости выполнены с возможностью сбора конденсата. Перегородки 212 соединены с корпусом 202. В одном из примеров, перегородки 212 и корпус 202 могут образовывать непрерывную форму и могут быть выполнены интегрально.

В представленном примере поддон 210 для конденсата содержит первую секцию 220 и вторую секцию 222. Первая секция 220 удалена в пространстве (например, удалена в поперечном направлении) от второй секции 222. Смежные полости, такие как полости 280 из набора 214 полостей в каждой из секций (220 и 222) являются прилегающими друг к другу и проходят продольно вдоль нескольких трактов (то есть, трактов 236). В частности, в одном из примеров, полости в каждой из секций (220 и 222) проходят вниз вдоль длины ряда цилиндров от первого внешнего тракта 260 ко второму внешнему тракту 262. Должно быть ясно, что внешние тракты расположены, в продольном направлении, на периферии соответствующего ряда цилиндров. В таком примере смежные в продольном направлении полости прилегают друг к другу, и разделительную линию между полостями образуют перегородки. Однако, в других примерах секции могут соседствовать. Каждая из секций (220 и 222) расположена в углублении корпуса 202.

Корпус 202 может содержать одну или несколько канавок 230. Канавки 230 проходят от одной из полостей во впускной тракт 232. Канавки 230 показаны проходящими в вертикальном и поперечном направлениях. В частности, в представленном примере канавки 230 проходят через вершину 233 гребня 234 в корпусе 202. Таким образом, канавки 230 пересекают гребень 234 камеры 204 коллектора. Как видно, канавки 230 изогнуты.

Сторона гребня 234 является границей части полостей 214. Кроме того, вершина 233 гребня 234 расположена над полостями 214. Дополнительно, в показанном примере гребень 234 проходит в продольном направлении.

Должно быть ясно, что канавки, по существу, являются выемками (например, прорезями) в корпусе и позволяют направлять конденсат в тракт с требуемой скоростью, которая уменьшает вероятность ухудшения сгорания (например, пропусков зажигания в цилиндре). Впускной коллектор 200 двигателя дополнительно содержит тракты 236 впускного коллектора, описанные более подробно в настоящем документе со ссылкой на фиг. 3.

На фиг. 3 показан другой вид впускного коллектора 200 двигателя, представленного на фиг. 2. Поддоны 210 для конденсата и камера 204 коллектора показаны на фиг. 3. Как видно, впускной коллектор 200 двигателя соединен с головкой 300 цилиндра. Посадочная поверхность 301 соединения с головкой цилиндра показана на фиг. 3 и входит в состав впускного коллектора 200 двигателя. В частности, первый ряд впускных трактов 302 соединен с рядом 304 цилиндров, содержащим один или несколько цилиндров 306. Цилиндры показаны схематично. Однако, должно быть ясно, что цилиндры более сложны, но это не показано. Второй набор впускных трактов 308 соединен со вторым рядом 310 цилиндров, содержащим один или несколько цилиндров 312. Головка 300 цилиндров может быть соединена с блоком 314 двигателя с образованием цилиндров (306 и 312). Кроме того, блок 314 двигателя может быть соединен с поддоном 316 картера, выполненным с возможностью получения смазочного материала от двигателя. Должно быть ясно, что в одном из примеров цилиндры в раздельных рядах (304 и 310) цилиндров расположены под углом, отличном от прямого, с формированием V-образной конфигурации.

Между рядами (304 и 310) цилиндров сформирована впадина 318. Видно, что часть поддона 210 для конденсата расположена во впадине 318. За счет этого увеличивается компактность двигателя.

Как показано, корпус 202 содержит изогнутые секции 330 и гребень 250. В совокупности изогнутые секции 330 и гребень 250 образуют стенку, имеющую синусоидальное поперечное сечение. Таким образом, вершина синусоидальной формы образует гребень 250. Внутренние выемки изогнутых секций 330 содержат поддон 210 для конденсата. Должно быть ясно, что гребень 250 разделяет секции (220 и 222) поддона 210. Показаны также перегородки 212 поддона 210, формирующие часть границ полостей 214.

На фиг. 4 показан способ 400 работы впускной системы. Способ 400 может быть реализован в виде впускной системы, описанной выше со ссылкой на фиг. 1-3, или может быть реализован в виде другой подходящей впускной системы.

На этапе 402 способ содержит подачу картерного газа во впускной коллектор двигателя, и на этапе 404 способ содержит подачу картерного газа во впускной коллектор двигателя от системы ПВК.

На следующем этапе 406 способ содержит сбор конденсата в поддоне для конденсата во впускном коллекторе двигателя, причем поддон для конденсата содержит несколько перегородок, формирующих множество отдельных полостей ниже выхода канала ПВК. На следующем этапе 408 способ содержит подачу конденсата в цилиндры из поддона для конденсата с уменьшенной скоростью.

Необходимо отметить, что пример последовательности управления и измерений, содержащийся в данном документе, может быть использован с различными двигателями и/или конфигурациями транспортных систем. Способы управления и последовательности, раскрытые в данном документе, могут быть записаны в виде исполняемых команд в энергонезависимой памяти и могут быть выполнены системой управления, которая содержит контроллер в сочетании с различными датчиками и другими аппаратными средствами двигателя. Конкретные последовательности, описанные в данном документе, могут представлять одну или несколько стратегий обработки, таких как событийно-ориентированная, основанная на прерываниях, многозадачная, многопоточная и им подобные. Таким образом, различные описанные действия, процессы и/или функции могут быть выполнены в представленной последовательности, параллельно, или, в некоторых случаях, могут быть опущены. Более того, упомянутый порядок обработки не обязательно является необходимым для обеспечения признаков и преимуществ описанных в настоящей заявке примеров осуществления, но представлен для упрощения иллюстрирования и описания. Одно или несколько описанных действий, процессов и/или функций могут быть выполнены повторно в зависимости от конкретной используемой стратегии. Более того, описанные действия, процессы и/или функции могут графически представлять код, который должен быть записан в энергонезависимой памяти машиночитаемого запоминающего устройства в системе управления двигателем, в которой описанные действия реализуются посредством исполнения команд в системе, содержащей различные аппаратные средства двигателя в сочетании с электронным контроллером.

Должно быть ясно, что конфигурации и последовательности, раскрытые в данном документе, являются по своей сути примерами, и эти конкретные варианты осуществления не должны быть восприняты в ограничивающем значении, поскольку возможно множество модификаций. Например, вышеупомянутая технология может быть применена к V-образному шестицилиндровому, рядному четырехцилиндровому, рядному шестицилиндровому, V-образному двенадцатицилиндровому, оппозитному четырехцилиндровому и другим типам двигателей. Объем настоящего изобретения содержит все неизвестные и неочевидные сочетания и частичные сочетания различных систем, конфигураций, и других признаков, функций и/или свойств, раскрытых в данном документе.

В последующих пунктах формулы изобретения конкретно указаны определенные сочетания и частичные сочетания, которые следует считать новыми и неочевидными. Эти пункты формулы могут ссылаться на «элементы» или «первые элементы», или их эквиваленты. Такие пункты формулы следует считать содержащими возможность наличия одного или нескольких таких элементов, но не требующими наличия и не исключающими возможность наличия двух или большего количества таких элементов. Другие сочетания или частичные сочетания раскрытых признаков, функций, элементов и/или свойств могут быть заявлены посредством внесения поправок в настоящие пункты формулы или через включение новых пунктов формулы в настоящую или связанную заявку. Такие пункты формулы, вне зависимости от того, шире, уже, эквивалентные или отличные от исходных пунктов формулы изобретения, также включены в объем настоящего изобретения.

Заслонки впускного коллектора — Зачем нужны заслонки на впуске и почему от них стремятся избавиться?

Сорвавшись однажды с насиженного места во впускном коллекторе, такая заслонка может наделать больших бед. История знает немало случаев, когда дело доходило до поломок, требовавших переборки силового агрегата.

Страх оказаться на месте владельцев, успевших финансово пострадать от подобной оказии, подталкивает других удалить заслонки, пока не поздно. Однако заслонки на впуске — элементы конструкции, а в ней ничто не может быть лишним.

Перед тем как попасть в цилиндр, воздух проходит через фильтр, каналы, отверстия и устройства, составляющие систему впуска. Все, что встречается по пути, оказывает сопротивление движению воздушного потока.

Где сопротивление — там потери, из-за которых ухудшается наполнение цилиндра свежим зарядом. В конечном итоге это негативно отражается на мощности. Чего ждут, например, когда ставят фильтры нулевого сопротивления? Разумеется, того, что отражено в их названии.

При таком раскладе возникает другой вопрос: в чем смысл установки на пути воздуха после фильтра других преград? Самая известная из них — дроссельная заслонка, но с ней хотя бы все понятно. Она управляет количеством воздуха, предназначенного для участия в сгорании топлива.

Однако помимо дросселя впускной коллектор в зависимости от варианта двигателя может оборудоваться заслонками, изменяющими его геометрию, а также вихревыми заслонками, которые как раз чаще всего и являются главными фигурантами в делах о посторонних предметах, залетевших в цилиндр. Они-то зачем?

Вопрос отнюдь не праздный, если учесть количество фирм, предлагающих услуги по удалению заслонок из впускного тракта, а также численность владельцев, отрапортовавших в интернете, как они избавились от напасти, и еще большее число желающих пойти по этой же дорожке, но пока колеблющихся в связи с возможными отрицательными последствиями такого шага.

Как ни странно это может прозвучать в свете сказанного выше, но заслонки, предназначенные для изменения геометрии впускного коллектора, как раз и должны не только компенсировать аэродинамические потери на впуске, но и увеличивать мощность мотора за счет улучшения наполнения цилиндров.

Дело в том, что в атмосферных двигателях из-за того, что впускные клапаны открываются и закрываются в определенные моменты времени, воздух во впускном коллекторе перемещается волнами, представляющими собой чередование зон с разряжением и повышенным давлением. Если подгадать, чтобы к моменту открытия клапана напротив него оказался воздушный «сгусток», можно добиться, что в цилиндр попадет больше воздуха. А раз появился дополнительный воздух, можно смело добавлять топливо и рассчитывать на увеличение мощности. В различных источниках этот эффект называют акустическим, резонансным, инерционным или газодинамическим наддувом.

Определяющими параметрами для частоты пульсаций давления в воздушном потоке являются размеры впускного коллектора и число оборотов коленчатого вала. Рассчитать размеры нетрудно, но скоростные режимы работы мотора создают проблемы.

Чем выше обороты коленчатого вала, тем короче в воздушном потоке расстояние между зонами с повышенным давлением. Это означает, что коллектор с единожды настроенными размерами позволяет добиться прироста мощности только в строго определенных режимах работы силового агрегата. При прочих же оборотах такой коллектор в лучшем случае никак не будет влиять на отдаваемую двигателем мощность, а в худшем, когда в момент открытия напротив впускного клапана окажется зона разряжения, способен снизить отдачу силового агрегата.

До появления регулируемых впускных коллекторов применялись впускные системы, рассчитанные на режимы, преимущественно используемые при повседневной езде и соответствующие диапазону частот вращения коленчатого вала, при которых развивается максимальный крутящий момент.

Во впускных коллекторах с изменяемой геометрией все не так. Исполнительный механизм — управляемая электроникой заслонка, положение которой определяет путь воздуха, направляющегося в цилиндры. На низких частотах вращения коленвала этот путь с помощью заслонки удлиняют, на высоких, когда расстояние между пиками воздушных волн сокращается, — делают коротким.

Что касается вихревых заслонок, то без них и вовсе можно было бы спокойно обходиться, если бы в дизелях и современных бензиновых двигателях топливо не впрыскивалось непосредственно в камеру сгорания в конце такта сжатия. Из-за этого на испарение капелек топлива и перемешивание полученных паров с воздухом отводится гораздо меньше времени, чем, например, в бензиновых двигателях с распределенным впрыском во впускной коллектор.

Чтобы в моторах с непосредственным впрыском за короткий промежуток времени получить качественную горючую смесь и тем самым обеспечить полное сгорание топлива, воздух необходимо сильно завихрить. Кроме того, чтобы снизить расход топлива при работе на частичных нагрузках и невысоких оборотах, в бензиновых двигателях с прямым впрыском предусмотрен режим послойного смесеобразования. В его реализации вихревые заслонки также участвуют.

Поэтому бывают они нескольких типов. В одних случаях это горизонтальные перегородки, которые разделяют впускной канал на две части, в других — перегородки имеют фигурную форму, позволяющую асимметрично перекрывать впускной канал и получать требуемое завихрение воздуха. В любом случае положение заслонок определяется режимом работы силового агрегата.

Если не вдаваться дальше в подробности, из сказанного уже вытекает, что заслонки — вещь нужная, а их отключение не может пройти бесследно. Другое дело, что все отлично, пока механизм работает, но когда-нибудь все хорошее заканчивается.

Через какое время и с последствиями какой тяжести напомнят о себе заслонки, во многом зависит от исполнения этих деталей в частности и впускного коллектора в целом. Практика показывает, что наиболее уязвимы варианты из пластика.

Именно они изнашиваются и разбиваются быстрее всего. По причине увеличившихся люфтов в опорах заслонки начинают работать неправильно, может отсоединиться тяга привода, сломаться другие детали привода, после чего заслонки останавливаются вовсе.

Положение вихревых заслонок и заслонок изменения геометрии впускного коллектора отслеживается блоком управления с помощью датчиков. Информация о текущем положении заслонок используется блоком управления для различных целей, в том числе для регулировки рециркуляции отработавших газов и проведения регенерации сажевого фильтра.

Поэтому некорректная работа заслонок либо неисправность служит сигналом для включения аварийного режима и появления ошибки по двигателю.

Впрочем, дожидаться загорания Check engine не стоит. По наихудшему из сценариев события будут развиваться в случаях самопроизвольного откручивание крепежа заслонки к оси, выпадения оси и опорных втулок из коллектора, обрыва заслонки и последующего засасывания этих деталей в цилиндр.

В некоторых моделях автомобилей предупредительным сигналом служит появление постукивания или цоканья во впускном коллекторе. Грядущие последствия могут быть слишком серьезными, чтобы оставлять предупреждение без внимания.

Обрастание сажей и нагаром — другая проблема, приводящая к затруднениям в перемещении и неправильной работе заслонок. Результат в запущенных случаях — опять-таки сигнал Check engine.

Винят в этой проблеме системы рециркуляции отработавших газов и вентиляции картера.

Надо, однако, понимать, что эти системы являются лишь проводниками масляного тумана, частичек сажи и нагара, но их количество в отработавших и картерных газах, поступающих во впускной коллектор, зависит от технического состояния двигателя. Чем оно хуже, тем быстрее заслонки будут обрастать сажей и нагаром.

Конторы, предлагающие услуги по физическому и программному удалению заслонок во впускном коллекторе, обещают, что обратившийся к ним клиент получит полностью работоспособный мотор, но предупреждают, что мощность может снизиться, и рекомендуют компенсировать потери с помощью чип-тюнинга. О том, что из-за некачественного смесеобразования и связанной с этим неполноты сгорания топлива увеличивается дымность выхлопных газов и содержание в них токсичных компонентов, обычно умалчивается.

Кому интересна экология, если правильное решение вопроса предполагает не удаление заслонок, а замену коллектора, стоимость которого в запчастях выражается трехзначным числом в американской валюте? Хорошо хоть, что далеко не во всех моторах заслонки представляют собой реальную угрозу двигателю, из-за чего их отключение и удаление не имеют такого же массового характера, как в случае с катализаторами, сажевыми фильтрами, клапанами EGR.

Сергей БОЯРСКИХ
Фото автора и из открытых источников
ABW.BY

Более 38.000 объявлений о продаже запчастей для легковых автомобилей в нашей базе объявлений

Замена впускного коллектора на приорe

Замена впускного коллектора на приорe

Добро пожаловать!
Впускной коллектор — кто то называет эту деталь впускной коллектор а кто то ресивер, но если прочитать терминологию двух этих слов то это абсолютно разные вещи, вот к примеру ресивер нужен только лишь для того чтобы сглаживать пульсации воздуха который идёт в цилиндры двигателя автомобиля, а вот коллектор уже нужен для того чтобы разослать этот воздух по нужным цилиндрам и смешивается топливно воздушная смесь ещё в добавок в нём, поэтому это две разные вещи но так как люди их называют одними и теми же словами, можете считать что это одна и та же вещь да и кроме того сама банка у впускного коллектора по сути может называться ресивером, так как в ней находиться один только воздух и она имеет достаточно большой объём, а если вспомнить терминологию то там говориться, ресивер эта та вещь в которой сглаживание пульсации воздуха происходит (Машина едет в этом случае более плавно) и он имеет размер на 50-70 % больше цилиндров автомобиля, поэтому ресивер и впускной коллектор можно считать единым целым но только к карбюраторным автомобилям это уже не относиться.

Примечание!
Чтобы произвести замену впускного коллектора на автомобиле, запастись понадобиться вам: Набором гаечных ключей и ко всему этому торцевой ключ ещё пригодиться размерами «на 8», кроме этого ключа так же понадобятся различного рода отвёртки, кусачки или вместо них ножом тоже можно будет запастись (Ножом кстати даже поудобней будет)!

Где находится впускной коллектор?
Во всех шестнадцати клапанных двигателях хоть это даже шестнадцати клапанный двигатель который ставился на автомобили десятого семейства (Просто между собой 16 клапанный двигатель автомобиля ВАЗ 2110 от приоровского немножко отличается), впускной коллектор находиться в одном и том же месте и имеют они абсолютно идентичную форму и выполнены из пластмассы, поэтому для наглядности коллектор на фото указан стрелкой но автомобиль как вы видите ВАЗ 2110, но и на приорах визуально будет всё так же.

Примечание!
Чтобы полноценно увидеть коллектор вам ещё экран двигателя придётся снять, экран это такая вещь которая снижает шум от двигателя немножко и закрывает его от попадания на него грязи, при проведении очень множества работ данный экран вам придётся снимать потому что он закрывает практически всю часть двигателя и сам коллектор к тому же вы не увидите не сняв экран с автомобиля, более подробно о том как снять этот экран читайте в статье: «Замена экрана двигателя на автомобилях »!

Когда нужно менять впускной коллектор?
Так как коллектор на приорах выполнен из пластмассы то и погнуть его не так то сложно или проткнуть чем ни будь, уроня к примеру на острый камень с высоты, кроме этого коллектор заменять больше ни в каких случаях и не нужно (За исключением замены его на какой ни будь спортивный), но коллектор так же нужно снимать в следующих случаях, во-первых при проведение каких либо работ из-за которых коллектор мешает и во-вторых у коллектора есть свои прокладки (У впускного их всего пять, одна из них располагается между дроссельной заслонкой и коллектором, а остальные четыре на конце патрубок установлены как их заменить по ходу прочтения статьи узнаете) при износе которых воздух начинает выходить наружу, а если воздух попросту стравливается (То есть выходит наружу) то автомобиль будет ехать хуже и расход у него увеличиться, так как сильнее придётся жать ногой на педаль газа.

Как заменить впускной коллектор на ВАЗ 2170-ВАЗ 2172?

Снятие:
1) Он крепиться всего лишь на одних болтах и гайках, но вот подобраться к нему мешают некоторые детали, вот поэтому его не так долго снимать как детали все убрать препятствующие его снятию, для начала обесточьте бортовую сеть автомобиля так как вам придётся работать с электроникой, для этого возьмите гаечный ключ и с его помощью скиньте клемму минус с АКБ, после этого бортовая сеть будет обесточена (Более подробно о том как это сделать если вы ещё не поняли, читайте в статье: «Замена аккумуляторной батареи », а именно первый пункт в ней прочтите), как только ток перестанет подаваться на всё электрооборудование снимите четыре модуля зажигания с двигателя автомобиля (Для наглядности все модули указаны на фото ниже стрелками, если вы ещё их не умеете снимать то в таком случае ознакомьтесь со статьёй: «Замена свечей зажигания на ВАЗ », второй пункт в этой статье и примечание к этому пункту обязательно прочтите).

2) Идём дальше, теперь же дроссельный узел (Его ещё называют в народе дроссельной заслонкой, но это неправильное его название) снимите с автомобиля и между этим узлом кстати будет та самая прокладка которую рекомендуется при любой разборке менять на новую, но вы пока особого внимания на эту прокладку не обращайте и читайте статью далее, почти в самом конце мы подробно объясним как снимаются все эти уплотнительные прокладки и при каких случаях их нужно менять на новые, а более подробно о том как снять дроссельный узел читайте в статье: «Замена дроссельного узла на автомобиле ».

3) Затем подводящий шланг вентиляции картеров отсоедините от патрубка который вылит на крышки головки блока, для этого возьмите в руки отвёртку и с её помощью немного ослабьте стяжной хомут крепления шланга (см. фото 1) и после чего отсоедините шланг, следом направляющую с щупом которым уровень масла вы проверяете нужно будет снять, сама направляющая крепиться на одном лишь винту отвернув который (см. фото 2) вы и её и сам щуп сможете снять полностью с автомобиля (см. фото 3), ну и после чего гаечными ключами выверните две боковых гайки которые крепят впускной коллектор к головки блока цилиндров (см. фото 4).

4) После выворачивания боковых гаек, при помощи гаечного ключа или воротка с накидной головкой (В зависимости от того что у вас есть) отверните три центральных гайки и две крайне боковых (см. фото 1) и сразу же после этого снимите коллектор с двигателя автомобиля.

Установка:
Новый коллектор системы впуска на автомобиль устанавливается в обратном порядке его снятию, но только вы должны знать некоторые моменты его установки, во-первых не исключено что вы его снимали не для замены а для того чтобы подобраться к другим деталям например, поэтому на снятом коллекторе есть уплотнительные прокладки об них мы ещё упоминали чуть ранее, снимаются они довольно таки легко но если у вас нет новых то и тревожить старые не рекомендуем а то вдруг вы их порвёте, данные прокладки рекомендуется всегда заменять на новые но если нет возможности то не вынимая их просто визуально осмотрите, если на них будут обнаружены трещины или же следы дефектов то произведите замену этих прокладок на новые (Где находятся все пять прокладок и как их снять смотрите на фото 1, 2 и 3), кроме этого при установки коллектора обратно, возьмите много газет и скомкайте их и засуньте во все четыре отверстия которые указаны стрелками на фото 4 (Но только смотрите чтобы они во внутрь у вас не провалились), после чего берите щётку которая не поцарапает слишком металл и ей кромки посадочных мест тех самых уплотнительных прокладок зачистите, просто со временем кусочки прокладок этим кромкам прилипают что является недопустимым и поэтому кромки должны быть чистые и без шероховатостей которые может нанести щётка с металлической частью, поэтому щетки с металлической ветошью не берите.

Примечание!
Кстати при деформации этих прокладок соединение системы впуска нарушается и автомобиль в прямом смысле этого слова начнёт у вас троить и плохо ехать (Это всё из-за небольших уплотнительных прокладок, поэтому то мы и советуем их заменять сразу же на новые), вы будете скорее всего долго искать проблему но она окажется очень проста, не поменяны вовремя прокладки впускного коллектора, поэтому учтите это!

Дополнительный -ролик:
Чуть ниже как вы видите размещено два -ролика, о том как заменять коллектор на автомобили в них особо не показано, но они интересны тем что человек объясняет и показывает на практики какой впускной коллектор прибавляет больше всего мощности 16 клапанному автомобиля, посмотрите их внимательно и возможно вы вместо родного коллектора поставите на свой автомобиль спортивный и особо минусов от них нет и тем более ресурс как утверждают некоторые от них не уменьшается.

Примечание!
Так к слову добавим (Насчёт ресурса), очень большое количество людей в последние время ставят на свои автомобили фильтры нулевого сопротивления мол автомобиль на них едет лучше, вот если вы думаете насчёт этого фильтра то мы вас сразу отзываем, потому что вся пыль которая находиться в воздухе этим фильтром толком не очищается и тем самым летит в двигатель автомобиля (Для зеркальной части цилиндров пыль как наждачная бумага, она царапает зеркальную часть и в скорем времени на ней появятся царапины, которые немного увеличат коэффициент трения поршней в цилиндрах и тем самым мощность у автомобиля убавиться и ресурс соответственно тоже упадёт, так как зеркальная часть цилиндров от этого страдать будет), а коллектор только лишь имеет разные формы и при правильно подобранных этих формах, автомобиль может поехать ощутимо лучше, поэтому подумайте насчёт установки его на свой автомобиль и то самое (Это продолжение первого кстати) смотрите ниже:

http://vaz-russia. ru

Ремонт/чистка,дизельный двигатель,сажа,впускной коллектор,EGR-клапан,XENUM

О преимуществах дизельных двигателей известно так же хорошо, как и об их недостатках. Более экономичные благодаря повышенному КПД они сложнее и дороже из-за особенностей своей конструкции. Конечно, платить меньше на заправках приятно. Однако на эту бочку меда приходится и своя ложка дегтя: стоит только дизелю начать хоть немного сбоить, как тут же возникает тревога, уж не ТНВД это или форсунки.

Да, в ремонте дизель совсем не подарок. Запчасти дороги, а потому в отношении технического обслуживания дизелей стоит быть особенно внимательным. Однако в ряде случаев тревога при, казалось бы, совсем уж явных признаках необходимости сложного ремонта вполне может оказаться напрасной. Ведь бывает и так, что грозная и неизбежная проблема находит вдруг простое и доступное решение.

Вот, к примеру, типичный случай. Дизельный двигатель автомобиля как-то вдруг потерял приемистость и чуткость к педали газа, обороты плавают, а при перегазовке из выхлопной трубы автомобиля валит густой и черный дым. «ТНВД или форсунки, – посочувствуют соседи по стоянке. – Да, не повезло, но что поделаешь – дизель». Однако при подобных признаках казалось бы неизбежного дорогого и сложного ремонта не стоит все же унывать. Во всяком случае, ровно до тех пор, пока действительная причина явного нездоровья двигателя не будет точно диагностирована, а методы устранения поломки – не определены.

В ряде случаев причиной проблем дизельного двигателя вполне может оказаться… просто грязь. Грязь, скопившееся там, где ей совсем не место – во впускном тракте коллектора мотора. И если такая неприятность имеет место быть, то дизельный двигатель начинает вести себя так, будто бы скоропостижно и явно преждевременно износился до предела.

Прежде всего стоит разобраться в причинах возникновения засорения впускного тракта дизелей. Этих причин много, но начинается все, как известно, с качества топлива. Если цетановое число дизельного топлива понижено, ниже 50, что отнюдь не редкость на наших заправках, то такое топливо обладает повышенной склонностью к нагарообразованию. Эта причина усугубляется особенностями конструкции современных дизельных двигателей. Во впускном коллекторе большинства из них в обязательном порядке установлен клапан EGR, важный компонент системы рециркуляции отработанных газов.

Принципиальная схема системы впуска с датчиком EGR

Повсеместное распространение эта система получила благодаря своей способности снижать процент NOx в составе выхлопных газов дизеля. В процессе работы двигателя с малой нагрузкой этот клапан обеспечивает возможность разбавлять подаваемый в цилиндры двигателя воздух отработанными газами – до 15% от общей массы заряда. Лишенная кислорода, эта порция отработанных газов действует в цилиндрах двигателя и аналогично инертному газу замедляет скорость протекания реакции, снижает температуру горения топлива до уровня, при котором NOx не возникает. При этом, кроме непосредственного влияния на экологические характеристики мотора, система рециркуляции решает еще одну крайне важную техническую проблему. Добавка инертного компонента к воздушному заряду, подаваемому в цилиндры, позволяет исключить риск возникновения детонации в режимах, когда мотор работает на обедненной смеси. При высоких и постоянных нагрузках дизельный двигатель работает без подачи такого компонента как выхлопные газы в цилиндры. В таких режимах клапан EGR закрыт, а стало быть, во впускном коллекторе нет ничего, что могло бы поспособствовать образованию сажи на его стенках. Но этот режим эксплуатации, при движении по трассе, далеко не самый распространенный в общей картине эксплуатации городского автомобиля. Таким образом, образование сажи во впускном коллекторе лишь вопрос времени, рано или поздно, но двигатель любого городского автомобиля такую проблему создаст.

Кроме особенностей работы системы рециркуляции отработавших газов свою лепту в образование грязи во впускном коллекторе вносит еще и сапун, отводящий избыток давления картерных газов во впускной коллектор. Очевидно, что маслянистая взвесь, попадающая из картера двигателя во впускной коллектор, создает все условия для усиления загрязнения всех поверхностей, в том числе и самого клапана EGR. В условиях загрязнения этот клапан вполне может отказать при выполнении штатных функций, в результате чего выхлопные газы будут находиться во впускном коллекторе постоянно.

Грязь на клапане системы EGR

Но не только выхлопные газы и маслянистая взвесь способны обусловить проблему загрязнения впускного коллектора дизеля. К этим причинам вполне может добавиться еще и следствие эксплуатации мотора с неисправными свечами нагрева. Пуск холодного двигателя в таких условиях затруднен по очевидным причинам, а в коллектор из-за этого попадает еще и топливо, усугубляющее общую картину загрязнения. И со временем, учитывая все эти причины, не удивительно, что впускной коллектор напрочь покрывается густым слоем мазутообразной грязи, наличие которой в этом месте и обуславливает целый ряд проблем с эксплуатацией дизеля.

Нагар в мазутоподобном состоянии не оставляет ни одного шанса для возможности работы дизельного мотора

Среди специалистов автосервиса и просто продвинутых пользователей бытует мнение о том, что в проблеме образования сажи во впускном коллекторе виноват, прежде всего, клапан EGR. Часто можно даже слышать мнение о том, что, дескать, деталь эта в двигателе явно лишняя и что ею запросто можно пожертвовать, согласившись с потерей экологических показателей мотора.

Однако предложением заглушить этот клапан едва ли стоит соблазняться. Дело в том, что итогом такой доработки станет рост риска работы двигателя с детонацией, а хуже того, с детонацией такого уровня, который вполне может оказать на детали двигателя катастрофически разрушающее влияние. Да, конечно, современные системы управления работой мотора в некоторой степени компенсируют такую доработку, адаптируясь так, чтобы детонация не проявлялась. Но едва ли в этом случае можно всерьез рассчитывать на то, что такая компенсация окажется эффективной во всех возможных режимах эксплуатации дизеля.

Упразднение клапана EGR «модернизация» крайне сомнительной ценности

Кроме того, не стоит забывать еще и о том, что рост NOx в выхлопе дает свои последствия не только на организм человека, находящегося рядом с автомобилем. Попадая в картер двигателя, выхлопные газы с повышенным содержанием NOx не менее пагубно влияют и на масло, повышая его кислотное число и способствуя ускоренному снижению щелочного. Ускоренный и непрогнозируемый износ масла тоже не сулит ничего хорошего для надежности и долговечности эксплуатации дизеля.

Эксплуатация дизельного мотора в наших условиях по целому ряду причин сопряжена еще и с такими проблемами, как ускоренный износ ТНВД и периодическое засорение форсунок. А в случае, когда речь идет о дизелях современных конструкций, к этим проблемам добавляются еще и сложности из-за загрязнения EGR-клапана вкупе с лопатками турбины, если мотор оснащен турбонаддувом. Что же касается моторов, выпускная система которых включает в себя DPF-фильтр, то проблемы впускного тракта способствуют тому, что и этот недешевый узел выходит из строя.

Схема движения воздуха во впускном коллекторе атмосферный воздух смешивается с горячими газами, поступающими через рециркуляционный клапан EGR

В борьбе за здоровье дизеля рынок традиционно предлагает целый комплекс разнообразных средств, предназначенных для предотвращения загрязнения впускного тракта двигателя. С этой целью владельцам дизельных авто предлагают топливные присадки:
— очистки форсунок;
— вытеснения влаги из топлива;
— увеличения цетанового числа;
— снижения износа и коррозии топливной аппаратуры;
— улучшения сгорания для снижения дымности выхлопа;
— антидепрессорные, снижающие температуру застывания топлива;
— универсальные топливные присадки.

Выбор огромен. Но в то же время подобрать оптимальное сочетание возможностей всех этих средств с целью достижения максимальной эффективности их применения — на рынке отсутствует. Поэтому ситуация, когда владелец автомобиля, даже учитывающий необходимость компенсационных мер при эксплуатации дизеля в наших условиях, может столкнуться с распространенными для всех проблемами вполне возможна. Учитывая это обстоятельство, бельгийская компания Xenum предложила свой вариант решения актуальной проблемы. Xenum предлагает комплекс системной очистки двигателя, реализуемый с помощью установки Xenum I-Flux 100.

Установка для промывки Xenum IFlux 100 проверенное средство борьбы с отложениями сажи в дизеле

I-Flux-технология компании Xenum позволяет провести необходимые работы по очистке двигателя без его разборки. Удаление отложений во впускном коллекторе, образовавшихся в результате загрязнений из-за работы системы рециркуляции, и отложений и нагара с впускных клапанов осуществляется за счет подачи во впускной коллектор оптимизированного для этих целей химического состава. С этой целью встроенный компрессор аппарата установки Xenum I-Flux 100 подсоединяется к впускной системе двигателя, мотор запускается и работает на протяжении 2 ч. По завершению обработки двигатель восстанавливает мощность и равномерность работы, снижается дымление и уменьшается расход топлива.

Xenum IFlux 100 в действии на демонстрационном стенде (фото вверху) и под капотом Audi Q7

Xenum рекомендует проводить такую обработку не менее, чем раз в полгода, что обеспечивает эксплуатирующемуся в городских условиях дизелю возможность сохранять свои показатели в норме даже в далеких от оптимальных условиях работы. Периодичная аппаратная обработка двигателя химическим средством по технологии I-Flux 100 защищает мотор от отложений во впускном коллекторе, предотвращает необходимость работ по механической очистке, но главное – снижает риск выхода из строя дорогих систем современного дизельного автомобиля.

Результат работы Xenum IFlux 100 налицо. Отложения сажи во впускном коллекторе до и после очистки

Компания Xenum в очередной раз показала, что ее технологии и профилактические работы эффективно решают проблемы, устранять которые иным образом приходится путем дорогого ремонта с заменой поврежденных узлов и механизмов. Профилактика и терапия лучше кардинального вмешательства.
Андрей Ильчук

Источник: журнал autoExpert №11`2013. При перепечатке ссылка на источник обязательна.

Фірма «ДАН АВТО» («DAN AUTO») — офіційний дистрибютор моторних мастил, змазок, автохімії, автокосметики XENUM в Україні.

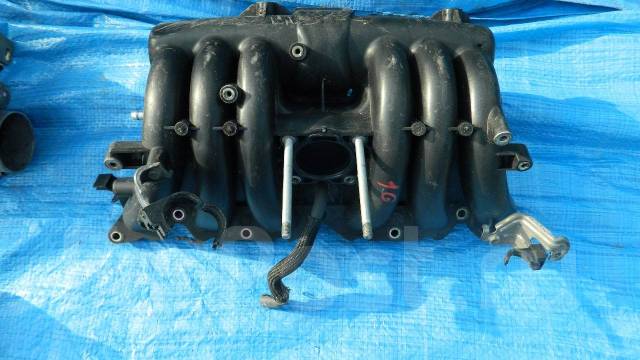

Впускной коллектор на Мерседесе: характеристики, модели, фото

Коллектор — это технический механизм, который находится в моторе. Есть как впускные, так и выпускные коллекторы, которые собирают газовые потоки для обеспечения беспрерывной работы ДВС. На Мерседесе впускной коллектор, как и на любом другом авто, шлифуется при переборке мотора.

1. Впускной коллектор на Мерседесе шлифуется в следующем порядке: снимаете головку, клапаны и распредвал, а затем удаляете коллекторы. Есть разные способы шлифовки. Лучше начать шлифовать коллектор при помощи крупной наждачки, и постепенно переходить на более мелкую.

2. Другой способ: закрепляем наждак, коллектор устанавливаем в тиски и трем тряпкой по загрязненным местам. Данный метод подойдет, если заусеницы не сильно большие.

3. Впускной коллектор на Мерседесе 272 можно отшлифовать, используя небольшие ершики (от 1 до 5 сантиметров), произведенных из железной проволоки. Вставляем ершик в дрель. К хвостовику прикрепляется удлинитель размером 6-10 мм и шлифуется коллектор.

4. Иногда коллектор шлифуют с помощью троса, который имеет толщину 2-3 мм. Сначала на него наносится абразивная паста, к примеру, ГОИ, и производится шлифовка. При этом методе можно отшлифовать даже самые загрязненные уголки коллектора. Правда иногда и это может не помочь, тогда производится замена впускного коллектора Мерседеса на новый.

5. Помимо вышеперечисленных способов, также для шлифовки используется пескоструйная машина. Повторяем все действия, которые описывались выше, но за место троса используем струю воздуха.

6. Шлифовка обладает как плюсами, так и минусами. Однако, без сомнений, не во вред двигателю пойдет очищение и стыковка каналов. Двигатель вашего автомобиля станет работать намного лучше, что особенно важно в зимний период. Помимо этого, немного увеличатся предельные обороты двигателя, и повысится динамика.

чистка, специфические особенности конструкции впускной системы и устранение причин неисправности

Впускной коллектор на любом двигателе играет очень важную роль. Он подает смесь топлива с воздухом к ГБЦ (головка блока цилиндров), откуда она затем попадает в цилиндры. Чем выше мощность двигателя и чем выше его максимальные обороты, тем больше смеси должно пройти по впускному коллектору. Со временем эта деталь подвергается загрязнениям и негативно влияет на работу мотора. Чистка впускного коллектора позволит избежать проблем.

Как коллектор может влиять на работу мотора?

Когда двигатель функционирует на оборотах, близких к максимальным при полностью выжатой педали акселератора, то воздух внутри перемещается практически со скоростью звука. На такой скорости любые повороты и бугорки могут стать серьезным препятствием – увеличивается сопротивление воздушному потоку. В цилиндры поступает меньший объем воздуха и мощность падает. Топливная смесь из-за этого может становиться слишком бедной. Скорость сгорания ее во много раз выше, чем у обычной смеси с нормальной стехиометрией. Поэтому бедная смесь взрывается. Это приводит к серьезным повреждениям клапанов, деталей поршневой группы и других элементов двигателя.

Чистка впускного коллектора поможет убрать эти препятствия, и воздушный поток будет двигаться так, как это рассчитали инженеры. Смесь не будет обедняться, а клапана не прогорят.

Какие нагрузки испытывает коллектор?

Хоть выхлопные газы и удаляются из камеры сгорания через выпуск, температуры на впуске даже на половине мощности двигателя значительно выше, чем 100 градусов по Цельсию. В процессе работы мотора могут возникать вибрации, которые не самым лучшим образом влияют на состояние впускного коллектора. Для изготовления этой детали автопроизводители применяют такие материалы, как чугун, алюминий, сталь и пластик.

Различия коллекторов по типу мотора

Главное отличие впускных коллекторов на дизельных силовых агрегатах в том, что по нему движется только воздух. На бензиновом же двигателе все немного иначе. В карбюраторном моторе в коллекторе будет уже готовая топливная смесь. Если двигатель инжекторный, то смесь образуется непосредственно внутри него.

На карбюраторных и дизельных двигателях впуск представляет собой просто систему из труб, внутри которых минимальное аэродинамическое сопротивление. В инжекторном моторе впускной коллектор создан по аналогии с трубкой Вентури. Это обыкновенный распылитель, где воздушный поток уносит за собой жидкость и затем распыляет ее. За счет этого удалось достигнуть лучшего распыления и смешивания воздушно-топливной смеси, нежели непосредственный впрыск жидкого бензина в камеру сгорания.

Типичные проблемы

Среди типичных неисправностей этого элемента двигателя можно выделить потерю герметичности прокладок коллектора, загрязнение внутренних стенок смолой и нагаром. Также возможно наличие ступеньки между коллектором и воздушным фильтром или ГБЦ, излишний нагрев от выпускного коллектора.

Прокладки

Они имеют свойство терять свою герметичность, если двигатель перегревался. Также это происходит при ослабевании крепежных гаек.

Можно легко проверить прокладки на герметичность. Для этого нужно при работе мотора на холостых оборотах прикрыть 10 процентов воздуховода воздушного фильтра. Если обороты двигателя не снизились, то имеется подсос воздуха. Если обороты, наоборот, поднялись, то можно говорить, что одна или несколько прокладок полностью вышли из строя и их нужно менять.

Нагар

Смолы и нагар образуются на бензиновых двигателях при движении на низких оборотах. В таком режиме мотор потребляет минимальное количество воздуха. Скорость его движения тоже незначительная. Часть топлива оседает на стенках внутри коллектора. Затем летучие вещества испаряются, а смола остается и закокосовывается. В итоге на стенках образуются наросты, увеличивающие аэродинамическое сопротивление движению воздуха. Решается данная проблема чисткой впускного коллектора. Снятую деталь очищают особыми химическими составами, а также механически – специальными ершиками.

Почему нужно чистить дизельный впуск от сажи?

Среди причин загрязнения воздуха на территории стран бывшего СНГ одна из самых главных – низкое качество горючего, его заниженное цетановое число и дополнительные примеси. Все это влечет за собой усиленное образование нагара и кокса. Не нужно забывать, что для снижения токсичности выхлопных газов современные дизельные моторы оснащены клапаном EGR.

Когда нагрузка на двигатель небольшая, через данный клапан часть продуктов сгорания попадет во впускной тракт и смешивается с воздухом, подающимся в камеры сгорания. Около 15 процентов отработанных газов содержится в общей массе топливно-воздушной смеси. Так как в выхлопе отсутствует кислород, время горения смеси замедляется, а вместе с этим снижается температура горения. Это ведет к снижению в составе выхлопа оксида азота.

Кроме экологических функций, система рециркуляции снижает риск детонации при работе дизеля на бедной смеси. Отключается данная система тогда, когда двигатель работает на высокой постоянной нагрузке.

Клапан ЕГР установлен не только на дизелях. Владельцы BMW часто сталкиваются с проблемами – датчик в коллекторе покрывается грязью и работает неправильно. Но практика показывает, что чистка впускного коллектора «БМВ Х5 Н57» помогает решить вопрос.

Во впуске образуется не только сажа, но и маслянистая грязь, так как коллектор загрязняется еще и продуктами из вентиляции картера. Так, эта грязь активно загрязняет весь коллектор, в том числе и клапан ЕГР. Если последний будет подвисать или полностью заклинит, весь объем выхлопных газов может пойти во впуск.

Очистка дизельного впуска

Когда причины загрязнений ясны, следует узнать, как выполнять чистку впускного коллектора дизеля. Можно выполнить данную операцию двумя способами – физическим удалением грязи и сажи с полным разбором коллектора или же воспользоваться технологиями очистки без необходимости разбора ДВС.

Очистка без снятия коллектора

Большинство владельцев, которые привыкли обслуживать свой автомобиль самостоятельно, применяют чистку впускного коллектора без снятия. Для этого используют специальные очистители впускного тракта для дизельных двигателей. Жидкость разрабатывалась так, чтобы эффективно бороться с маслянистыми отложениями, грязью и сажей.

Чтобы таким образом очистить впускной коллектор, нужно подать средство под давлением через специальную установку с компрессором. Это позволит полностью очистить весь коллектор. Также отложения убираются и на впускных клапанах.

Чистка на «БМВ Х5 Н57»

Чистка впускного коллектора на «БМВ Х5 Н57» осуществляется следующим образом. Установка соединяется с впускной системой, затем двигатель запускают и оставляют его работать в течение двух часов. Когда процедура закончится, двигатель будет работать стабильнее, снизится расход топлива. Мотор перестанет дымить, вернется мощность и приемистость.

Очистка ДАД

Датчик абсолютного давления (ДАД) в некоторых моделях авто влияет на УОЗ. На основании его показаний блок управления зажиганием регулирует угол опережения. Если датчик загрязнен, он либо не будет функционировать вовсе, либо будет выдавать неверные показания.

Чистка датчика давления во впускном коллекторе выполняется довольно просто. Нужно демонтировать и отмыть его с применением уайт-спирита, используя жесткую зубную щетку. Затем можно устанавливать элемент обратно.

Чистка со снятием

Если в процессе работы двигателя слышатся характерные стуки из впускного коллектора, то это говорит о том, что в коллекторе грязь. Для восстановления нормальной работы необходимо выполнить очистку. Давайте посмотрим, как это делается на примере чистки впускного коллектора «Астры».

Первым делом автомобиль поднимают на подъемнике. Затем откручивают болт коллектора, который крепит его к рампе. Снимают дроссельную заслонку, убирают датчики и патрубки. Теперь отворачивают болты, крепящие коллектор к двигателю, и демонтируют его. Снимают крышку.

Коллектор представляет собой две части – чтобы их разделить, откручивают болты и разъединяют сборку. Чистка осуществляется в ведре с уайт-спиритом. Грязь убирается щеткой механически. Те части, которые будут примыкать друг к другу, смазывают. Пока коллектор снят, можно выполнить заодно чистку заслонок впускного коллектора, а также заменить прокладки.

Заключение

Итак, мы выяснили, что собой представляет данная процедура. Если мотор троит, работает нестабильно, если обороты постоянно скачут, то стоит попробовать очистить впускной коллектор и только потом решаться на более дорогой ремонт, если очистка не помогла.

Впускной коллектор, принцип работы, проблемы, стоимость замены

Обновлено: 1 августа 2021 г.

Впускной коллектор в автомобиле — это часть двигателя, которая распределяет воздушный поток между цилиндрами. Впускной коллектор. Часто впускной коллектор удерживает дроссельную заслонку (корпус дроссельной заслонки) и некоторые другие компоненты. Впускной коллектор состоит из камеры статического давления и бегунов, см. Фото. В некоторых двигателях V6 и V8 впускной коллектор может состоять из нескольких отдельных секций или частей.

Всасываемый воздух проходит через воздушный фильтр, воздухозаборник (шноркель), затем через корпус дроссельной заслонки в камеру впускного коллектора, затем через направляющие в цилиндры (см. Схему).

Дроссельная заслонка (корпус) регулирует частоту вращения двигателя, регулируя количество воздушного потока.

Впускной воздушный поток. В современных автомобилях частота вращения двигателя на холостом ходу также регулируется корпусом дроссельной заслонки: на холостом ходу он открывается на очень небольшой угол. Поскольку корпус дроссельной заслонки почти закрыт, когда двигатель работает на холостом ходу, во впускном коллекторе создается разрежение.Если где-то в коллекторе есть утечка вакуума, двигатель будет работать с перебоями на холостом ходу. Многие проблемы с впускными коллекторами связаны с утечками вакуума, подробнее читайте ниже.

Мощность двигателя можно регулировать, изменяя размер впускной камеры и длину или размер отверстия направляющих. По этой причине современные автомобили имеют регулируемых впускных коллекторов , где специальные регулирующие клапаны изменяют поток воздуха через коллектор в зависимости от частоты вращения двигателя и требуемой мощности.

Проблемы с впускным коллектором

Общие проблемы с впускными коллекторами включают вакуум, утечки охлаждающей жидкости или масла, снижение потока из-за накопления углерода и проблемы с впускными регулирующими клапанами. В некоторых двигателях впускной коллектор может корродировать или треснуть, вызывая утечку вакуума или охлаждающей жидкости. Треснувший коллектор необходимо заменить, если он не подлежит безопасному ремонту.

Утечки охлаждающей жидкости: В некоторых автомобилях внутри впускного коллектора есть каналы для охлаждающей жидкости, которые могут протекать, часто из-за плохих прокладок или других повреждений.Например, эта проблема была довольно частой в старых двигателях GM V6. Если коллектор не поврежден и сопрягаемые поверхности в хорошем состоянии, для решения проблемы обычно достаточно замены прокладок или повторного уплотнения коллектора. Если коллектор поврежден, его необходимо заменить.

Проблемы с впускным коллектором. Утечки вакуума: Изношенные прокладки впускного коллектора (на фото) часто вызывают утечки вакуума. Это может вызвать резкую работу на холостом ходу, остановку двигателя, а также загорание индикатора Check Engine, хотя двигатель может нормально работать на более высоких оборотах.Например, коды неисправностей OBD-II P0171 и P0174 часто вызваны утечками вакуума во впускном коллекторе. Если утечки вызваны плохими прокладками, ремонт включает снятие впускного коллектора, проверку и очистку монтажных поверхностей и замену прокладок. Посмотрите, например, эти видеоролики на YouTube о ремонте двигателя Ford V6.

Часто источником утечки вакуума может быть треснувший вакуумный шланг или трубопровод, который подсоединяется к впускному коллектору. В этом случае необходимо заменить сломанный вакуумный шланг или трубопровод.Иногда впускной коллектор может деформироваться, из-за чего прокладки не закрываются должным образом. Покоробленный впускной коллектор необходимо заменить. В некоторых автомобилях утечку вакуума можно определить по шипящему звуку из-под капота. Подробнее: Утечки вакуума: общие источники, симптомы, ремонт.

В некоторых двигателях, например, Volkswagen TDI Diesel, накопление углерода во впускном коллекторе может вызвать недостаточную мощность, пропуски зажигания, задымление и низкую экономию топлива. Проблемы с накоплением углерода чаще встречаются в двигателях с турбонаддувом. Один из основных симптомов — отсутствие питания. Засоренный впускной коллектор, возможно, потребуется удалить и очистить вручную. В некоторых случаях замена впускного коллектора может быть более разумным решением, чем его чистка. Внутри коллектора есть много скрытых областей, которые нельзя очистить.

Проблемы с клапанами настройки впускного коллектора

Регулировочные клапаны обычно приводятся в действие электрическими или вакуумными приводами. Часто резиновая диафрагма внутри вакуумного привода начинает протекать, и привод перестает работать.Вакуумные приводы легко проверить с помощью портативного вакуумметра.

Как проверить вакуумные приводы для настройки клапанов.

Если вакуумный привод протекает, его необходимо заменить. Посмотрите это видео о том, как проверить вакуумные приводы регулирующих клапанов впускного коллектора.

Бортовой компьютер (PCM) включает в себя вакуумные исполнительные механизмы, включая и выключая небольшие соленоиды управления вакуумом. Эти соленоиды тоже часто выходят из строя. Соленоиды также легко проверить с помощью ручного вакуумного насоса.

Другой распространенной проблемой является заедание регулирующего клапана рабочего колеса или переключающего клапана из-за отложений нагара или перекоса клапана. В этом случае коллектор необходимо заменить.
Например, проблемы с впускным коллектором (регулирующим клапаном рабочего колеса) обычны для некоторых двигателей VW / Audi. Volkswagen продлил гарантию на впускной коллектор на некоторые автомобили Audi / Volkswagen 2008-2011 модельного года с двигателем 2.0 TFSI, коды двигателей CBFA и CCTA. Подробнее читайте на этом форуме.
На многих автомобилях BMW неисправный клапан DISA, установленный во впускном коллекторе, также является распространенной проблемой.Посмотрите эти видео о ремонте клапана DISA в BMW.

Замена впускного коллектора

Впускной коллектор, внутренняя сторона. Если впускной коллектор невозможно очистить или отремонтировать, его необходимо заменить. Впускной коллектор также заменяется, если один из вышедших из строя регулирующих клапанов не может быть заменен отдельно. В некоторых машинах это довольно просто, в других требуется больше труда. Например, дилер может взимать до 750 долларов за замену впускного коллектора в Chevrolet Cruze 2011-2016 годов.В более старом автомобиле GM V6 замена впускного коллектора может стоить около 480-650 долларов.

При каждой замене впускного коллектора важно очистить монтажную поверхность, заменить прокладки и затянуть болты коллектора в рекомендованном порядке согласно спецификациям. Это особенно важно для двигателя V6 / V8. Если вы хотите найти инструкции по обслуживанию, мы разместили несколько ссылок, по которым вы можете получить доступ к заводскому руководству по ремонту за абонентскую плату в этой статье.

Читать далее:
Утечки вакуума: проблемы, симптомы, ремонт
Проверка Индикатор двигателя: что проверять, общие проблемы, варианты ремонта
Код P0171 — Система слишком бедная: симптомы, причины, распространенные проблемы, диагностика
Датчик массового расхода воздуха (MAF ): как это работает, симптомы, проблемы, тестирование Коды
P0301-P0308 Обнаружен пропуск зажигания в цилиндре: симптомы, типичные проблемы, вызывающие пропуски зажигания, ремонт

6 признаков неисправности впускного коллектора (и стоимость замены)

Впускной коллектор отвечает за точное распределение воздуха в цилиндры двигателя для идеального сгорания.

Следовательно, впускной коллектор играет важную роль в работе двигателя вашего автомобиля.

К сожалению, впускной коллектор иногда выходит из строя — но что произойдет, если это произойдет, и сколько будет стоить его ремонт?

В этой статье мы обсудим наиболее распространенные симптомы неисправного впускного коллектора и сколько стоит его замена или ремонт. Давайте сначала посмотрим на знаки!

Наиболее частым признаком неисправности или трещин во впускном коллекторе является резкий холостой ход вместе с индикатором проверки двигателя на приборной панели.Вы также можете заметить снижение производительности двигателя вместе с пропусками зажигания. В редких случаях это может вызвать внешнюю утечку охлаждающей жидкости.

Вот более подробный список наиболее распространенных симптомов неисправного или треснувшего впускного коллектора:

Признаки неисправности или трещины во впускном коллекторе

1.

Проверьте свет двигателя

Блок управления двигателем постоянно контролирует датчики вашего автомобиля, пока вы его ведете, и если какой-либо из них выдает неверные значения по сравнению с предварительно установленными значениями, на вашей приборной панели появится индикатор проверки двигателя.

Если у вас неисправный впускной коллектор, топливовоздушная смесь будет отличаться от предполагаемой, и поэтому на приборной панели появится индикатор проверки двигателя.

Когда загорается индикатор проверки двигателя — в блоке управления двигателем также хранится код неисправности, который необходимо прочитать, чтобы продолжить поиск и устранение неисправностей.

2. Осечки

Когда есть трещина или утечка охлаждающей жидкости во впускном коллекторе, это приведет к дополнительному количеству воздуха по сравнению с топливом, поступающим в камеру сгорания.Это приведет к пропускам зажигания, которые случаются, когда процесс сгорания нарушен и не завершен.

Это также может произойти из-за попадания охлаждающей воды в цилиндр из внутренней трещины во впускном коллекторе или вокруг прокладки впускного коллектора. Если у вас есть пропуски зажигания, вы также часто найдете соответствующий код неисправности в модуле управления двигателем.

Подробнее: 5 признаков неисправности прокладки впускного коллектора

3. Неровный холостой ход

Как вы, возможно, уже знаете, неисправный или треснувший впускной коллектор приведет к ухудшению топливовоздушной смеси.Плохая топливовоздушная смесь также может привести к ухудшению холостого хода.

Двигатель подвержен проблемам на холостом ходу, потому что он должен работать безупречно, чтобы поддерживать стабильные обороты. Вот почему вы, скорее всего, впервые заметите проблему во впускном коллекторе на холостом ходу.

4. Потеря мощности двигателя

Выход из строя впускного коллектора влияет на соотношение топлива и воздуха. Все мы знаем, насколько важна топливно-воздушная смесь для эффективного сгорания, поэтому любое воздействие на эту смесь может повлиять на расход топлива вашим автомобилем.

Вы обнаружите, что он будет сжигать больше топлива, и вам придется чаще заправлять топливный бак. Не только это, но вы также почувствуете, что ваша машина не ускоряется должным образом и что двигатель может икать.

В этом случае необходимо проверить впускной коллектор на предмет утечек.

5. Внешняя утечка охлаждающей жидкости

Если во впускном коллекторе есть внутренняя трещина или проблема рядом с прокладкой впускного коллектора, охлаждающая жидкость может начать вытекать в моторный отсек.

Если у вас под автомобилем после ночи в гараже образовалась лужа охлаждающей жидкости, пора проверить, нет ли каких-либо признаков утечек вокруг впускного коллектора.

Часто утечка происходит из-под впускного коллектора, что бывает очень сложно обнаружить.

6. Перегрев двигателя

Если во впускном коллекторе есть трещина, из-за которой охлаждающая жидкость выливается в моторный отсек или в камеру сгорания, первым эффектом двигателя становится перегрев из-за потери охлаждающей жидкости.

Вы увидите это во время движения, когда на приборной панели поднимется указатель температуры, и рекомендуется сразу же обратиться к механику, поскольку перегретый двигатель может заклинивать и полностью перестать работать.

Лучший способ определить это — регулярно проверять уровень охлаждающей жидкости в моторном отсеке, и если вы заметили, что он начал медленно снижаться — пора проверить на утечки охлаждающей жидкости.

Узнайте больше о перегреве здесь: Перегрев двигателя автомобиля.

Функция впускного коллектора

Впускной коллектор предназначен для подачи равномерного количества воздуха в цилиндры двигателя автомобиля.

В более старых автомобилях карбюратор впрыскивал топливо перед впускным коллектором, а для этих двигателей впускной коллектор был необходим для равномерного распределения этого топлива.

Более новые автомобили впрыскивают топливо в конец впускного коллектора с топливными форсунками, и равномерное распределение уже не так важно, как раньше.

В более новых автомобилях есть даже вихревые заслонки внутри, которые создают более приятный воздушный поток при входе в камеру сгорания, что создает более эффективный двигатель.

Расположение впускного коллектора

Впускной коллектор расположен на головке блока цилиндров с одной стороны двигателя. В V-образных двигателях впускной коллектор расположен посередине между головками цилиндров.

Впускной коллектор очень легко обнаружить в большинстве автомобильных двигателей, потому что он часто устанавливается высоко в моторном отсеке.

В некоторых автомобилях вам нужно снять пластиковые крышки, чтобы сначала увидеть это. Они часто сделаны из пластика или металла, поэтому обратите внимание на какую-нибудь деталь, похожую на картинку выше, чтобы ее заметить.

Если вы знаете, сколько цилиндров у вашего автомобиля — ищите деталь с таким же количеством труб, как и у вашего автомобиля.

Стоимость замены впускного коллектора

Средняя стоимость замены впускного коллектора составляет от 300 до 1100 долларов, в зависимости от модели автомобиля и затрат на рабочую силу. Впускной коллектор стоит от 200 до 600 долларов, а оплата труда — от 100 до 500 долларов.

Эта стоимость сильно различается в зависимости от двигателя и модели вашего автомобиля. Это также зависит от того, ищете ли вы запчасти OEM или послепродажные.

Стоимость впускного коллектора часто высока, поэтому, если вы хотите, чтобы он был немного дешевле, вы можете часто искать бывшие в употреблении впускные коллекторы. Впускной коллектор — это чаще всего железяка, и на ней не многие вещи могут выйти из строя.

Однако в некоторых впускных коллекторах, особенно на новых автомобилях, есть впускные заслонки внутри, и в этом случае необходимо заменить весь впускной коллектор.

Время замены впускного коллектора часто занимает около 1-2 часов, если у вас есть базовые знания и вы хотите сделать это самостоятельно.Некоторые впускные коллекторы имеют заслонки, которые необходимо программировать после замены впускного коллектора, особенно это касается европейских автомобилей.

Как впускной коллектор влияет на ваш двигатель?

Утечки во впускном коллекторе не очень распространены, но они случаются. Вы можете подумать, что в результате утечки во впускном коллекторе будет выходить воздух и меньше воздуха попадет в цилиндры вашего автомобиля. На самом деле происходит прямо противоположное. Поскольку давление воздуха внутри коллектора ниже, чем давление в воздухе, окружающем двигатель, коллектор фактически будет всасывать дополнительный воздух через утечку.Это приведет к попаданию слишком большого количества воздуха в цилиндры и уменьшит количество бензина, которое может быть вдавлено вместе с ним, что приведет к менее эффективному сгоранию. Помните, что каждый раз, когда один из этих небольших взрывов происходит внутри одного из цилиндров вашего автомобиля, он поворачивает коленчатый вал. Поэтому, если для процесса сгорания слишком много воздуха и недостаточно бензина, взрывы станут слабее, и вашему двигателю придется больше работать, чтобы повернуть коленчатый вал. Так что, если вы заметили, что ваш автомобиль реагирует все более вяло каждый раз, когда вы нажимаете на акселератор, причиной может быть утечка во впускном коллекторе.

Но есть много других возможных причин медленного разгона автомобиля. Так как же узнать, вызвано ли нежелание вашего автомобиля ускоряться, когда вы говорите ему об этом, негерметичный впускной коллектор? Один из способов — просто слушать свой двигатель. Возможно, ваша машина пытается сказать вам, что у нее есть проблема, поэтому сделайте паузу и постарайтесь понять, о чем она вам говорит. Фактически, вам буквально нужно сделать паузу, потому что обычно вы можете услышать проблему только тогда, когда двигатель работает на холостом ходу. То, что вы услышите, можно описать по-разному, как шипение, свист, сосание, глотание или даже хлюпанье.Автомобиль также может казаться грубым на холостом ходу, а двигатель может даже полностью заглохнуть на малых оборотах. Или, когда вы выключаете зажигание автомобиля, он может продолжать работать некоторое время дольше, чем следовало бы. Все это может быть признаком утечки во впускном коллекторе. Некоторые специалисты даже предлагают распылить небольшое количество стартерной жидкости на уплотнения впускного коллектора при работе двигателя на холостом ходу. Если двигатель каким-либо образом отреагирует на это — например, кратковременно увеличив скорость, — жидкость будет просачиваться через утечки.Все эти признаки указывают на то, что вам следует посетить местного автомеханика для окончательной проверки на утечки.

Есть второй способ протечки во впускных коллекторах. В некоторых моделях автомобилей впускной коллектор служит двойному каналу для охлаждающей жидкости. Если утечка находится в уплотнении охлаждающей жидкости, вы можете начать замечать потерю охлаждающей жидкости и отдельные лужи охлаждающей жидкости под автомобилем после того, как он простоял в одном месте в течение нескольких минут. Еще раз, это знак того, что вы должны показать свою машину кому-нибудь в вашем любимом автомагазине.

Первоначально опубликовано: 1 мая 2012 г.

Замена прокладки впускного коллектора — все, что вам нужно знать

Что такое прокладка впускного коллектора?

Впускной коллектор распределяет воздух, поступающий через дроссельную заслонку, в несколько цилиндров. Во многих двигателях впрыск топлива происходит во впускном коллекторе для смешивания с поступающим воздухом перед попаданием в цилиндр. Коллектор прикреплен к головке блока цилиндров, а блок герметизирован с помощью прокладки впускного коллектора.Экстремальные температуры, загрязнение масла и охлаждающей жидкости, а также постоянный поток всасываемого воздуха изнашивают прокладку до такой степени, что возникает утечка между головкой блока цилиндров и коллектором. Системы управления подачей топлива полагаются на очень точные измерения воздуха для правильного смешивания с топливом, поэтому эти утечки приводят к снижению производительности двигателя.

Что на самом деле делает прокладка впускного коллектора?

В отличие от утечки в выхлопной системе, которая выталкивает газ, утечка во впускной системе втягивает или всасывает воздух снаружи. Этот воздух не проходит мимо дроссельной заслонки, компьютер его не учитывает, поэтому двигатель работает на обедненной смеси. Компьютер будет реагировать на эту бедную смесь, открывая форсунки на более длительное время, однако допускается только такая большая компенсация, прежде чем автомобиль начнет плохо работать. Симптомы этой проблемы включают пропуски зажигания, колебания, помпаж и остановку двигателя.

Насколько серьезна неисправность прокладки впускного коллектора?

Критический. Эта проблема может и оставит вас на обочине дороги в ожидании эвакуатора.Если автомобилем все еще можно управлять, следует как можно скорее назначить ремонт с помощью хорошего механика и отвезти автомобиль в мастерскую. Даже если вам придется оставить машину на день или на следующий день, пока она не будет обработана, это неудобство будет легче преодолеть, чем лишние деньги и время на буксировку.

Получите смету обслуживания для замены прокладки впускного коллектора в ближайших магазинах

Какова типичная стоимость замены прокладки впускного коллектора?

• Ориентировочная стоимость запчастей 50–100 долларов США
• Ориентировочная стоимость рабочей силы 300–500 долларов

Ориентировочная общая стоимость 350–600 долларов США

Новая прокладка и монтажное оборудование (гайки и болты) будут стоить от 50 до 100 долларов, причем большая часть цены зависит от размера двигателя. Хотя детали могут показаться недорогими, работа будет стоить дорого. На многих автомобилях коллектор находится под несколькими слоями двигателя, включая топливную рампу и форсунки. Все эти слои необходимо снять, чтобы обнажить прокладку впускного коллектора. Ожидайте, что установка будет стоить в среднем от 300 до 500 долларов для большинства марок и моделей.

Имейте в виду, что цены будут зависеть от региона, а также марки и модели вашего автомобиля. Сэкономьте время и деньги, используя Openbay, чтобы сравнить цены и записаться на прием в сервисный центр в вашем районе.

Сервисная статья, написанная техническим специалистом ASE

Получите оценки в ближайших магазинах

Обеспечение наилучшей работы цилиндров

Каждый цилиндр в вашем двигателе является членом одной и той же команды. Цель этой команды — добиться максимальной мощности. Когда все члены команды прилагают равные усилия, двигатель работает более плавно, мощно и надежно, чем когда-либо прежде. Когда один или несколько цилиндров в команде выполняют меньше работы, чем другие, двигатель работает грубее, вырабатывает меньше мощности и более склонен к выходу из строя.Впускной коллектор двигателя управляет потоком воздуха к каждому из цилиндров. Идеальный менеджер воздушного потока не только следит за тем, чтобы каждый участник выполнял равный объем работы, но также следил за тем, чтобы команда начинала и заканчивала работу в желаемое время. Для впускного коллектора правильное распределение воздушного потока и оптимальная настройка числа оборотов являются ключом к максимальной производительности.

Текст и фото Майкла Феррары

ДСПОРТ Выпуск №105

---

OEM Неисправности впускного коллектора

Сегодня у OEM-производителей работают одни из лучших инженеров в мире.Тем не менее, эти инженеры часто «скованы наручниками» с точки зрения возможности конструировать детали двигателя для обеспечения максимальной производительности. Вместо этого критерий проектирования, продиктованный этим OEM-инженерам, часто будет включать такие параметры, как экономия топлива, шум, выбросы, стоимость производства и требования к упаковке. В результате немногие впускные коллекторы OEM оптимизированы для максимальной производительности. К счастью, ряд производителей послепродажного обслуживания впускных коллекторов могут предложить решения этой проблемы.

Одна часть головоломки

Впускной коллектор VQ35DE Cosworth обеспечивает равномерное распределение воздуха по всем шести цилиндрам.

Впускной коллектор двигателя — это лишь часть большой головоломки, связанной с производительностью. При разработке «встроенной» комбинации двигателей процесс должен начинаться с определения максимального диаметра и хода двигателя. Для максимальной производительности размер канала ствола, как правило, максимален, в то время как желаемый ход двигателя определяется пределами рабочего объема санкционированного корпуса (для двигателей соревнований), максимальными желаемыми оборотами двигателя или доступностью деталей.

После определения диаметра отверстия и хода; расход головки блока цилиндров должен быть максимальным. Это достигается за счет увеличения размеров впускных и выпускных клапанов при правильном расположении и формировании впускных и выпускных каналов на головке блока цилиндров. Как только этот фундамент будет создан, выбор впускного коллектора, распредвала (ов) и выпускного коллектора будет определять мощность и индивидуальность двигателя.

В этом впускном коллекторе JDM Subaru Spec-C отсутствует ограничительный клапан генератора кувырков, что обеспечивает более высокую пиковую мощность в лошадиных силах.

Успешные производители и разработчики двигателей скажут вам, что впускной коллектор, распределительный вал (-ы) и выпускной коллектор работают вместе, чтобы определить выходную мощность и характеристики крутящего момента двигателя.Эта взаимосвязь существует потому, что все три части не только влияют на выходную мощность, но и чувствительны к скорости вращения. Впускные коллекторы с рабочими колесами большого диаметра, долговечные распределительные валы и выпускные коллекторы с большими трубками предназначены для увеличения мощности в диапазонах высоких оборотов. И наоборот, впускные коллекторы малого диаметра, более короткие распределительные валы и выпускные коллекторы с меньшими трубками обеспечивают оптимальную производительность при более низких оборотах двигателя. Взаимосвязь между этими частями часто упускается из виду даже серьезным энтузиастом производительности.

Один из способов повысить ваши шансы на получение одинаковых характеристик от этих компонентов — это купить впускной коллектор, распределительные валы и выпускной коллектор (коллекторы) у одной и той же компании. Если по какой-либо причине это невозможно, вы можете спросить производителя впускного коллектора, какая комбинация распредвала и выпускного коллектора использовалась для разработки впускного коллектора.

Boost — это не лейкопластырь

Впускной коллектор Blox серии B имеет блок распределения вакуума, встроенный в камеру статического давления.

Возможно, вы слышали, или вам сказали, или вы нашли где-то в Интернете, что один конкретный впускной коллектор, который не работает с двигателем меньшего объема, будет нормально работать, когда тот же двигатель имеет турбонаддув. Основываясь на том, что мы видели на нескольких двигателях, мы можем с уверенностью сказать вам, что это ложь. Например, давайте взглянем на впускной коллектор Integra Type-R. На 1,8-литровом двигателе Type-R или даже на 1,8-литровом двигателе GS-R (с головкой блока цилиндров Type-R или B16) он работает очень хорошо.Однако тот же самый коллектор на меньшем 1,6-литровом двигателе B16 убьет производительность ниже 7500 об / мин. Если ваш B16 рассчитан только на частоту вращения до 8000 об / мин, было бы лучше использовать коллектор OEM B16 вместо коллектора Type-R Integra. Если вы построили B16 для оборотов до 10000 об / мин, коллектор Integra Type-R обеспечил бы улучшенные характеристики по сравнению с заводским впускным коллектором B16. Следовательно, рабочий объем двигателя и его пиковая рабочая скорость (красная линия) будут влиять на то, как конкретный коллектор работает с конкретным двигателем.«Таблица A» перечисляет ряд основных факторов, влияющих на выбор впускного коллектора. Обратите внимание, что давление наддува не является основным фактором. К сожалению, ряд неосведомленных тюнеров этого не знают. Что касается приведенного выше примера, введенные в заблуждение считают, что турбонаддув B16 устраняет недостаток производительности, обнаруженный при использовании впускного коллектора Integra Type-R на 8000 об / мин-redline B16. На самом деле это не так. Boost — это не пластырь и не панацея от несоответствующего впускного коллектора.Если коллектор не улучшит характеристики двигателя в полностью моторной форме, он не улучшит производительность после того, как к смеси будет добавлен наддув.

Таблица «A»: факторы двигателя, влияющие на выбор впускного коллектора
Рабочий объем	Диаметр впускного клапана
Об / мин Рабочий диапазон	Размер впускного отверстия
Пик крутящего момента об / мин	Распредвал (-ы) Длительность / синхронизация
Пиковая мощность, об / мин	Возможности потока в головке цилиндров
Предполагаемое использование: улица или соревнования	Настройка выпускного коллектора

–

AFI Turbo производит свою камеру статического давления серии K из алюминиевого листового металла.

Впускные коллекторы и компоненты малоблочного двигателя

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ CHEVROLET СООТВЕТСТВИЕ СТАНДАРТАМ ВЫБРОСОВ

Стандарты выбросов от транспортных средств предназначены для достижения и поддержания целевых показателей качества воздуха, которые приносят пользу здоровью человека и окружающей среде. Законодательство США, штата и Канады запрещает сознательное удаление, изменение или вывод из строя, а также принуждение кого-либо к удалению или приведению в негодность, или иным образом вмешивается в любую часть или элемент конструкции, установленную в соответствии со стандартами выбросов автотранспортных средств на автотранспортном средстве или внедорожное транспортное средство, или иным образом модифицируя любую требуемую систему контроля выбросов и шума.Если иное не указано в данном документе, автомобили, оснащенные деталями Chevrolet Performance, могут не соответствовать законам и правилам по выбросам вредных веществ и не должны эксплуатироваться на дорогах общего пользования или использоваться для каких-либо иных целей. Эта часть предназначена в первую очередь для использования в транспортных средствах, которые НЕ являются:

(1) «автотранспортными средствами», предназначенными для использования на улицах; или

(2) внедорожники, используемые не для соревнований.

Федеральные агентства США, агентства штатов и провинций Канады имеют право применять значительные денежные штрафы к физическим лицам и компаниям, которые не соблюдают эти законы.Клиенты Chevrolet Performance несут ответственность за то, чтобы они использовали детали Chevrolet Performance в соответствии с применимыми федеральными, государственными / провинциальными и местными законами, постановлениями и постановлениями, а также за обеспечение того, чтобы модифицированные автомобили эксплуатировались в соответствии с применимыми законами. Чтобы помочь потребителям соблюдать нормы выбросов, описания продуктов для многих частей включают предупреждения и уведомления, связанные с выбросами. На этой странице собрана информация о выбросах, которую вы можете увидеть на этом веб-сайте.

ЧАСТИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ИСПОЛЬЗОВАНИЯ ТОЛЬКО ДЛЯ СОРЕВНОВАНИЙ

Chevrolet Performance предлагает запчасти, предназначенные исключительно для использования в транспортных средствах для соревнований, которые будут ездить только на треке или бездорожье. Под «транспортным средством для соревнований» GM означает автомобили (i) используемые исключительно для соревнований, организованных и санкционированных местной или частной организацией, и (ii) не предназначенные для использования на общественных улицах или автомагистралях. Потребителям настоятельно рекомендуется не устанавливать детали, сопровождаемые этим предупреждением, на транспортных средствах, которые будут передвигаться по дорогам общего пользования, поскольку они не предназначены для этой цели.Описания продуктов для таких деталей сопровождаются предупреждающим значком «Клетчатый флаг».

ВНИМАНИЕ: ВЫБРОСЫ НЕ ЗАКОННЫМИ ДЛЯ УЛИЧНОГО ИСПОЛЬЗОВАНИЯ

Из-за их влияния на выбросы транспортного средства некоторые детали предназначены исключительно для использования в транспортных средствах для соревнований. Значок предупреждения «Клетчатый флаг» означает, что деталь разработана и предназначена для использования в транспортных средствах, эксплуатируемых исключительно для соревнований: в гонках или организованных соревнованиях на трассах, отделенных от общественных улиц или шоссе.Установка или использование этой детали на транспортном средстве, эксплуатируемом на общественных улицах или автомагистралях, может нарушить законы и правила США, Канады, штата и провинции, касающиеся выбросов от автотранспортных средств.

Впускные коллекторы и компоненты — CARiD.com

Впускной коллектор направляет воздух, необходимый для сгорания, во впускные отверстия головки блока цилиндров. Воздух поступает через центральную точку, карбюратор или, в двигателях с впрыском топлива, через корпус дроссельной заслонки, а затем проходит через отдельные каналы, называемые полозьями, к головке (головкам) цилиндров.В зависимости от модели автомобиля впускной коллектор может быть установлен либо сверху двигателя между рядами цилиндров, либо сбоку от двигателя, прикрепленного к головке блока цилиндров.

В карбюраторных двигателях и двигателях с впрыском топлива с впрыском через корпус дроссельной заслонки (TBI, также называемый одноточечным впрыском) всасываемый воздух смешивается с топливом, когда он поступает во впускной коллектор. В двигателях с многоточечным впрыском топлива топливо подается во впускной воздушный поток отдельными топливными форсунками, расположенными на концах бегунов впускного коллектора.Более новые двигатели с прямым впрыском бензина (GDI) впрыскивают топливо прямо в камеры сгорания, поэтому впускной коллектор доставляет только чистый воздух в цилиндры этих двигателей. Чугун или алюминий раньше были предпочтительными материалами для впускных коллекторов, но сегодня большинство коллекторов сделано из пластика (технически это смесь композитов). Пластик намного легче, поэтому он помогает в стремлении к большей топливной экономичности, и он лучше рассеивает тепло, чем металл, поэтому заряд всасываемого воздуха остается более прохладным для лучшего сгорания.

Многие впускные коллекторы имеют верхнюю и нижнюю половину. Две половины и место соединения впускного коллектора с головкой (-ями) цилиндров уплотнены прокладками и закреплены болтами. Карбюратор или дроссельная заслонка крепятся к впускному коллектору таким же образом. Целостность уплотнения в этих стыках имеет решающее значение, и все поверхности должны быть чистыми и гладкими при установке новых прокладок, чтобы предотвратить утечки воздуха, которые могут вызвать обедненную топливно-воздушную смесь, резкий холостой ход и плохую работу. Во многих конструкциях V-образных двигателей впускной коллектор также служит поддоном, а концы коллектора герметично соединены с блоком цилиндров.Здесь необходимо соблюдать осторожность при установке прокладок, иначе может произойти утечка масла.

Некоторые впускные коллекторы имеют каналы для охлаждающей жидкости и включают в себя крепление для термостата. На старых V-образных двигателях с карбюраторами или TBI во впускной коллектор был встроен переходной выхлопной канал для нагрева коллектора и улучшения испарения топлива при холодном двигателе.
