Проставки для увеличения вылета диска

Практически любые понравившиеся диски для авто можно устанавливать на собственную машину. Даже если крепления не всегда совпадают, то на помощь придут проставки для увеличения вылета диска. С их помощью получится откорректировать установку выбранных колес.

Расширенная таким образом колея автомобиля поможет повысить устойчивость транспортного средства. Также эти дополнительные блины могут оказаться незаменимым дополнением при навесном тюнинге, когда на авто навешиваются пластиковые модификаторы.

Небольшие по толщине проставки

Принято выделять несколько типов этого колесного корректора, отличающегося между собой по таким параметрам:

толщина детали;
способ монтажа на ступицу;
конструктивные особенности изделия.

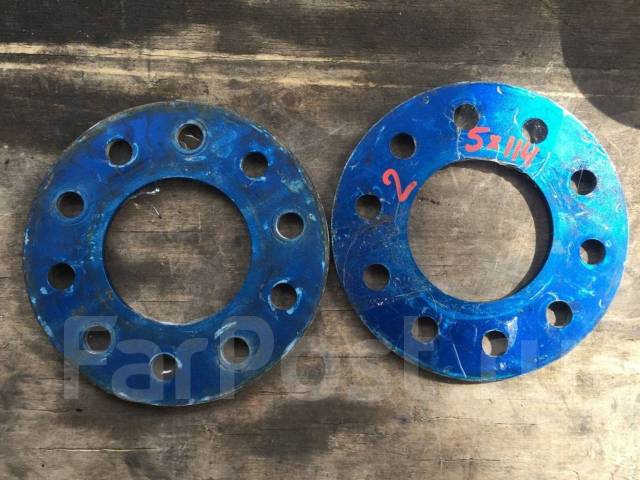

Минимальными считаются блинчики, которые имеют толщину в 3-6 мм. Небольшие габаритные размеры позволяют их устанавливать практически всегда на штатных креплениях.

Длины болта или шпильки с ее резьбовой частью хватает для того чтобы зафиксировать колесо в «родных» местах.

Данные конструкции полезны в ситуациях с необходимостью монтажа дисков с неоригинальным вылетом. Ведь если в таких колесах сохранять вылет, то суппорт будет тереться о них. Также проставка для увеличения вылета колёсного диска с толщиной до 6 мм принято устанавливать во время спортивного тюнинга транспортного средства.

Средние и большие габаритные параметры

Условное деление между этими размерами принято такое:

интервал 12-25 мм относят к среднему параметру;
интервал 25-50 мм является большим размером.

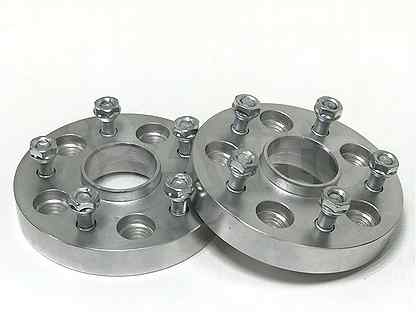

Вставки до 25 мм толщиной изготавливаются с отсутствием дисбаланса. Это происходит благодаря центровочной ступице, которая конструкционно является базовой поверхностью для обработки. Визуально легко заметить автомобили с такими элементами. Они придают спортивный, немного агрессивный вид машине за счет увеличения колеи.

Нужно знать, что установка колесных проставок рекомендуется при установке арочных расширителей и обвесов.

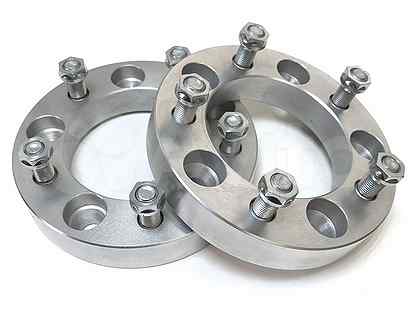

Модификацирующие элементы с толщиной более 25 мм изготавливаются с двумя конструкционными особенностями. В первом случае применяются болты, фиксирующие это изделие на ступице автомобиля. К закрепленной шайбе, а не ступице, прикручивают колесный диск стандартными автомобильными болтами.

Во втором случае применяют конструкцию проставок с вмонтированными шпильками. Этот тип уместен для крепления колес на ступицах со шпильками и гайками. Такая планка фиксируется на ступицу через шпильки и крепится гайками. Сверху навешивают колесо на шпильки проставки и также фиксируют гайками. Никаких удлинений штатных шпилек не требуется.

Проведение монтажа

На ступице нельзя устанавливать более одной проставки для увеличения вылета диска, своими руками она изготовлена или куплена в автомагазине. В противном случае создастся дисбаланс на ступице, который может привести к аварии на любой скорости.

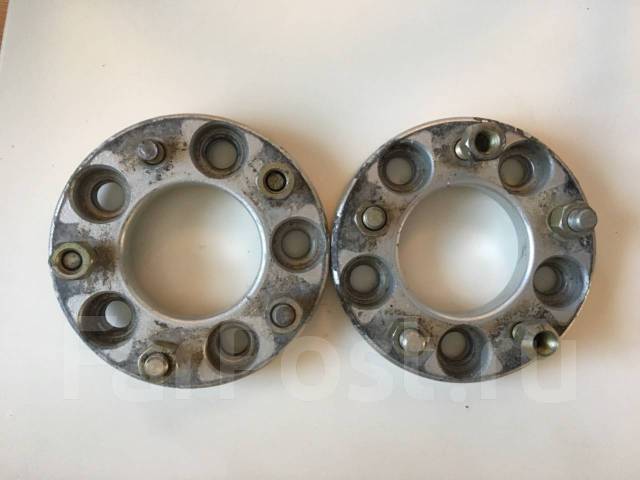

Самодельные колесные проставки

Серьезные перегрузки может испытывать подшипник. В некоторых случаях он может выдерживать лишь несколько недель при серьезных перегрузках, а далее произойдет выход его из строя. Одновременно с ним перегружаются и тяги, рычаги и другие элементы подвески.

Работа по установке проставок должна проводиться с соблюдением правил закручивания колесных болтов или гаек. Сначала весь крепеж наживляют от руки, а затем диагональным способом затягивают до упора. Эту операцию рекомендуется проводить с помощью динамометрического ключа, чтобы проконтролировать натяг и избавиться от дисбаланса.

Отъездив несколько десятков километров, рекомендуется проконтролировать уровень натяга всех креплений на колесах также с помощью динамометрического ключа. При необходимости затягиваем крепеж до требуемого усилия.

Как сделать правильный выбор

Кроме изготовления проставок своими руками, существуют изделия, которые изготавливаются в заводских условиях. Их качество гарантировано заводом и подтверждено соответствующими документами. Наиболее популярными компаниями в этой области являются зарубежные проверенные фирмы BIMECC, Schiessler, Hofmann, H&R TRAK+. Для самодельных изделий рекомендуется использовать заготовки из проката или после поковки.

Нужно знать, что литые заготовки для изготовления проставок могут содержать большое количество пустот при некачественном или низко профессиональном литье, что приведет к разбалансировке конечного изделия.

Последствия работы некачественных колесных проставок

Также нежелательно приобретать эту продукцию неизвестных компаний, ведь она может быть выполнена с помощью не всегда подходящих технологий, например, порошкового прессования, неспособного выдержать большие нагрузки.

Если использовалось самодельное изготовление, то желательно отбалансировать на стенде получившееся изделие. Нельзя также допускать уменьшение количества креплений колес при использовании этих элементов.

Заключение

При использовании колесных проставок необходимо строго соблюдать меры безопасности их монтажа, ведь от этого зависит жизнь и здоровье водителя и пассажиров. Во время покупки нужно проверять сопроводительные документы к изделиям. Когда вставки изготавливаются самостоятельно, то конечная работа их на своем месте не должна приводить к жесткому увеличению нагрузки и скорому износу элементов подвески.

<div id="yandex_rtb_3" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-743962-3";} else{var rtbBlockID="R-A-743962-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_3",blockId:rtbBlockID,pageNumber:3,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","7683656859");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","7683656859");} g.setAttribute("data-ad-client","ca-pub-5948177564140711");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_3").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_3");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Виды проставок.

Инструкции по установке проставок колесных дисков

Что такое проставки

Как измерять проставки

виды проставок

Колесные проставки устанавливаются между ступицей автомобиля и колесным диском и предназначены для изменения вылета (ЕТ) диска. В завистимости от цели, которую преследует установка проставок под диски, наш магазин предлагает несколько видов проставок, отличающихся конструкцией, толщиной и вариантами крепления к ступице автомобиля.

система DR

Толщина проставок составляет 3-6 мм, наиболее распространенным вариантом являются проставки толщиной 5 мм. Эти проставки изготовлены без ступицы для колесного диска, поскольку их небольшая толщина позволяет диску центроваться по штатной ступице автомобиля. В большинстве случаев для установки этого варианта проставок достаточно длины штатных колесных болтов или шпилек. Использование этих проставок для дисков практически не дает визуального эффекта расширения колесной базы, но позволяет установить, например, колесные диски с неоригинальным вылетом, которые при установке без проставок задевают тормозные суппорта автомобиля, а также более широкие спортивные покрышки.

Иструкция по установке 02

система DR

Толщина проставок составляет 12-25 мм. Конструкция этих проставок включает в себя наличие ступицы для центровки колесного диска, что исключает дисбаланс при движении автомобиля. После установки колесных проставок этого варианта становится достаточно заметным расширение колесной базы и увеличение колеи автомобиля. Как правило,эти проставки устанавливаются именно для достижения визуального эффекта выноса колес и придания более агрессивного вида автомобилю, а также чтобы избежать «утопленности» колес при установке споривного обвеса кузова и расширителей колесных арок.

При установке этого варианта проставок крепление колес осуществляется с помощью удлинненных колесных болтов или шпилек.

Иструкция по установке 03

система DRM

Толщина проставок от 20 мм. Особенностью этого варианта является наличие в конструкции проставки впрессованных колесных шпилек. При установке проставка вначале крепится на штатные шпильки автомобиля специальными гайками, а затем колесный диск крепится непосредственно к проставке с помощью штатных колесных гаек. Данная конструкция значительно упрощает установку колесных проставок на те автомобили, крепление колес у которых осуществляется при помощи гаек, поскольку отпадает необходимость в замене штатных колесных шпилек на удлинненные. Кроме этого, данный вариант часто используется в качестве адаптеров для изменения сверловки при переходах с 4 на 4 , 5 на 5 и 6 на 6 шпилек.

Иструкция по установке 04

система DRA

Толщина проставок от 25 мм. Проставки этого типа крепятся к ступице автомобиля болтами, после чего колесный диск крепится к проставке с помощью своих штатных болтов. Именно колесные проставки такого типа являются наиболее оптимальным вариантом для установки на тех автомобилях, где колесные диски крепятся болтами, в случае, если необходимая толщина проставок превышает 25 мм. Как и проставки системы DRM, данный вариант также часто использется в качестве переходников для изменения разболтовки при одинаковом количестве крепежных отверстий.

Иструкция по установке 05

Переходники

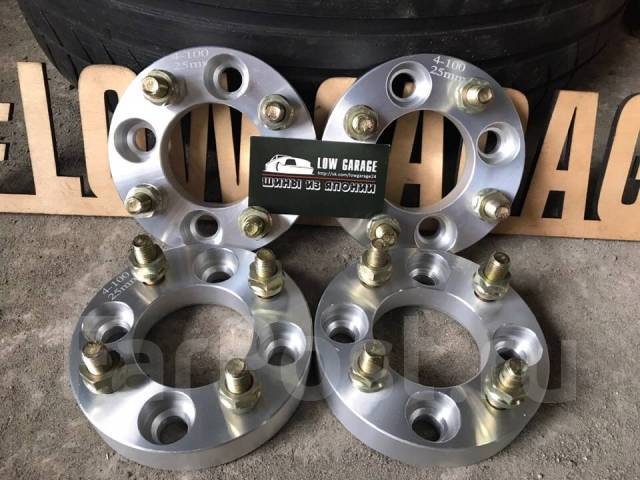

Толщина от 20 мм. Данные адаптеры служат для перехода с 4 болтовой разболтовки на 5 болтовую. Особеннностью конструктива данной модели служит использование для его крепления к ступице спецболтов или гаек с узкой шляпкой под внутренний ключ, а также специальных эксцентриков, применяемых в местах пересечения сверловок. На выходе данная модель имеет 5 шпилек, к которым и крепится диск с 5 болтовой сверловкой.

Иструкция по установке

При установке колеса на ступицу автомобиля необходимо проконтролировать число оборотов гайки или болта при полной затяжке.

Оно не должно быть менее указанного в таблице:

М12х1,25	мин. 8 оборотов	10 мм длины резьбы
М12х1,5	мин. 6,5 оборотов	10 мм длины резьбы
М12х1,75	мин.6,5 оборотов	12 мм длины резьбы
М14х1,25	мин. 9 оборотов	12 мм длины резьбы
М14х1,5	мин. 7,5 оборотов	11 мм длины резьбы
1/2′ UNF	мин. 8 оборотов	11 мм длины резьбы

Кроме этого, необходимо осуществить контроль затяжки колесных болтов или гаек посредством динамометрического ключа после 100 -150 км пробега. Момент затяжки соответствует указанному в данных завода — изготовителя для крепления колес

Инструкция по установке проставок системы DR

1. Осторожно очистите ступичный выступ и поверхность прилегания на ступице автомобиля от грязи и ржавчины с помощью проволочной щетки.

2. Поместите проставку в колесный диск и проверьте, чтобы проставка наружной фаской и центрующим выступом плотно и без зазора прилегала к соответствующим поверхностям колесного диска.

3. Установите проставку на ступичный выступ автомобиля и проверьте, чтобы проставка заподлицо и без зазора прилегала внутренней фаской и внутренней частью центровочного выступа к соответствующим поверхностям на ступице автомобиля.

4. Удалите возможно имеющиеся центрирующие штифты , хомуты и/или выступающие крепежные винты тормозных дисков, если потребуется.

5. Сравните удлиненные болты, предназначенные для установки проставок вместе с диском, с оригинальными колесными болтами.

Пожалуйста, обратите внимание на следующие моменты:

Длина резьбовой части удлиненных болтов всегда должна быть больше, чем у оригинальных болтов, на величину, соответствующую толщине проставки.
Посадочное место удлиненных колесных болтов (конус или сфера) должно в точности соответствовать посадочному месту оригинальных болтов.
При использовании оригинальных колесных болтов с подвижной конической или сферической прижимной частью, должны использоваться удлиненные колесные болты, которые также имеют аналогичную подвижную прижимную часть.

6. Прикрепите колесную проставку к ступице вместе с колесом удлиненным болтом, предварительно выровняв крепежные отверстия на проставке, колесном диске и автомобиле.

7. После монтажа проставки на ступицу автомобиля удостовертесь в отсутствии задевания крепежных болтов за внутренние детали автомобиля.

8. Необходимо проконтролировать минимальную глубину закручивания болтов :

М12х1,25	мин. 8 оборотов	10 мм длины резьбы
М12х1,5	мин. 6,5 оборотов	10 мм длины резьбы
М12х1,75	мин.6,5 оборотов	12 мм длины резьбы
М14х1,25	мин. 9 оборотов	12 мм длины резьбы
М14х1,5	мин. 7,5 оборотов	11 мм длины резьбы
1/2» UNF	мин. 8 оборотов	11 мм длины резьбы

9. Действительные моменты затяжки для крепления колесных дисков с проставками соответствуют указанным в данных изготовителя автомобиля моментам затяжки для крепления колес.

10. Следите за аккуратностью монтажа. На каждое колесо следует вначале затянуть по центру два болта, расположенных напротив друг друга. Не используйте ударный винтоверт, пользуйтесь динамометрическим ключом.

11. После установки проставок следует проверить свободный ход колес и убедиться в отсутствии задевания колес за брызговики и пр.

12. Все колесные болты следует подтянуть после 100-200 км пробега. Моменты затяжки согласно данным завода –изготовителя для крепления колес серийного производства.

13. Дополнительная обработка колесных проставок и комплектующих не допускается.

Инструкция по установке проставок системы DR

Пожалуйста, обратите внимание на следующие моменты:

Длина резьбовой части удлиненных болтов всегда должна быть больше, чем у оригинальных болтов, на величину, соответствующую толщине проставки.
Посадочное место удлиненных колесных болтов (конус или сфера) должно в точности соответствовать посадочному месту оригинальных болтов.
При использовании оригинальных колесных болтов с подвижной конической или сферической прижимной частью, должны использоваться удлиненные колесные болты, которые также имеют аналогичную подвижную прижимную часть.

8. Необходимо проконтролировать минимальную глубину закручивания болтов :

М12х1,25	мин. 8 оборотов	10 мм длины резьбы
М12х1,5	мин. 6,5 оборотов	10 мм длины резьбы
М12х1,75	мин.6,5 оборотов	12 мм длины резьбы
М14х1,25	мин. 9 оборотов	12 мм длины резьбы
М14х1,5	мин. 7,5 оборотов	11 мм длины резьбы
1/2» UNF	мин. 8 оборотов	11 мм длины резьбы

13. Дополнительная обработка колесных проставок и комплектующих не допускается.

Инструкция по установке проставок системы DRM

1. Осторожно очистите ступичный выступ и поверхность прилегания на ступице автомобиля от грязи и ржавчины с помощью проволочной щетки

4. Удалите возможно имеющиеся центрирующие штифты , хомуты и/или выступающие крепежные винты тормозных дисков, если потребуется

5. Прикрепите проставку к ступице автомобиля с помощью имеющихся в комплекте гаек. Необходимо проконтролировать минимальное количество полных витков при закручивании:

М12х1,25	мин. 8 оборотов	10 мм длины резьбы
М12х1,5	мин. 6,5 оборотов	10 мм длины резьбы
М12х1,75	мин.6,5 оборотов	12 мм длины резьбы
М14х1,25	мин. 9 оборотов	12 мм длины резьбы
М14х1,5	мин. 7,5 оборотов	11 мм длины резьбы
1/2» UNF	мин. 8 оборотов	11 мм длины резьбы

6. Действительные моменты затяжки для крепления колесных проставок к автомобилю соответствуют указанным в данных изготовителя автомобиля для крепления колес.

7. После установки проставки на ступицу убедитесь, что оригинальные шпильки не выступают за плоскость поверхности проставки. Если это происходит, то допустимо испльзовать только колесные диски, имеющие на привалочной плоскости между крепежными отверстиями соответствующие выемки. Эти выемки должны быть достаточно глубокими, чтобы вместить выступающие за поверхность проставки штатные шпильки и/или гайки крепления проставок. В противном случае элементы крепления могут лопнуть и привести к отрыву колесного диска.

8. Удалите загрязнения на резьбе штатных колесных гаек. Замените поврежденные гайки. Установите колесный диск на колесную проставку и закрепите штатными гайками. Необходимо проконтролировать минимальную глубину закручивания гаек:

М12х1,25	мин. 8 оборотов	10 мм длины резьбы
М12х1,5	мин. 6,5 оборотов	10 мм длины резьбы
М12х1,75	мин.6,5 оборотов	12 мм длины резьбы
М14х1,25	мин. 9 оборотов	12 мм длины резьбы
М14х1,5	мин. 7,5 оборотов	11 мм длины резьбы
1/2» UNF	мин. 8 оборотов	11 мм длины резьбы

9. Действительные моменты затяжки для крепления колесных дисков к проставкам соответствуют указанным в данных изготовителя автомобиля моментам затяжки для крепления колес.

10. Следите за аккуратностью монтажа. На каждое колесо следует вначале затянуть по центру две гайки, расположенных напротив друг друга. Не используйте ударный винтоверт, пользуйтесь динамометрическим ключом.

12. Все колесные гайки следует подтянуть после 100-200 км пробега. Моменты затяжки согласно данным завода –изготовителя для крепления колес серийного производства.

13. Дополнительная обработка колесных проставок и комплектующих не допускается.

Инструкция по установке проставок системы DRA

5. Прикрепите проставку к ступице автомобиля с помощью имеющихся в комплекте болтов. Необходимо проконтролировать минимальную глубину закручивания болтов :

М12х1,25	мин. 8 оборотов	10 мм длины резьбы
М12х1,5	мин. 6,5 оборотов	10 мм длины резьбы
М12х1,75	мин.6,5 оборотов	12 мм длины резьбы
М14х1,25	мин. 9 оборотов	12 мм длины резьбы
М14х1,5	мин. 7,5 оборотов	11 мм длины резьбы
1/2» UNF	мин. 8 оборотов	11 мм длины резьбы

6. Действительные моменты затяжки для крепления колесных проставок к автомобилю соответствуют указанным в данных изготовителя автомобиля для крепления колес

7. Головки болтов, крепящих проставку, не должны выступать за плоскость поверхности проставки.

8. После монтажа проставки на ступицу автомобиля удостовертесь в отсутствии задевания крепежных болтов за внутренние детали автомобиля.

9. Вставьте штатный колесный болт в колесный диск и проверьте, чтобы длина выступающей из диска части болта была меньше толщины установленной колесной проставки. Если это не так, необходимо заменить или укоротить колесный болт.

10. Выступающая из диска часть колесного болта должна иметь сплошную резьбу. Если это не так, необходимо заменить штатные болты на болты со сплошной резьбой.

11. Удалите загрязнения на резьбе штатных колесных болтов. Замените поврежденные болты. Установите колесный диск на колесную проставку и закрепите штатными болтами.

Необходимо проконтролировать минимальную глубину закручивания болтов:

М12х1,25	мин. 8 оборотов	10 мм длины резьбы
М12х1,5	мин. 6,5 оборотов	10 мм длины резьбы
М12х1,75	мин.6,5 оборотов	12 мм длины резьбы
М14х1,25	мин. 9 оборотов	12 мм длины резьбы
М14х1,5	мин. 7,5 оборотов	11 мм длины резьбы
1/2» UNF	мин. 8 оборотов	11 мм длины резьбы

12. Действительные моменты затяжки для крепления колесных дисков к проставкам соответствуют указанным в данных изготовителя автомобиля моментам затяжки для крепления колес.

13. Следите за аккуратностью монтажа. На каждое колесо следует вначале затянуть по центру два болта, расположенных напротив друг друга. Не используйте ударный винтоверт, пользуйтесь динамометрическим ключом.

14. После установки проставок следует проверить свободный ход колес и убедиться в отсутствии задевания колес за брызговики и пр.

15. Все колесные болты следует подтянуть после 100-200 км пробега. Моменты затяжки согласно данным завода –изготовителя для крепления колес серийного производства.

16. Дополнительная обработка колесных проставок и комплектующих не допускается.

Как сделать больше вылет диска. Проставки для увеличения вылета диска: виды и правила выбора

Принято выделять несколько типов этого колесного корректора, отличающегося между собой по таким параметрам:

толщина детали;
способ монтажа на ступицу;
конструктивные особенности изделия.

Минимальными считаются блинчики, которые имеют толщину в 3-6 мм. Небольшие габаритные размеры позволяют их устанавливать практически всегда на штатных креплениях. Длины болта или шпильки с ее резьбовой частью хватает для того чтобы зафиксировать колесо в «родных» местах.

Данные конструкции полезны в ситуациях с необходимостью с неоригинальным вылетом. Ведь если в таких колесах сохранять вылет, то суппорт будет тереться о них. Также проставка для увеличения вылета колёсного диска с толщиной до 6 мм принято устанавливать во время спортивного тюнинга транспортного средства.

Средние и большие габаритные параметры

Условное деление между этими размерами принято такое:

интервал 12-25 мм относят к среднему параметру;
интервал 25-50 мм является большим размером.

Нужно знать, что установка колесных проставок рекомендуется при установке арочных расширителей и обвесов.

Проведение монтажа

Самодельные колесные проставки

Как сделать правильный выбор

Кроме изготовления проставок своими руками, существуют изделия, которые изготавливаются в заводских условиях. Их качество гарантировано заводом и подтверждено соответствующими документами. Наиболее популярными компаниями в этой области являются зарубежные проверенные фирмы BIMECC , Schiessler , Hofmann , H&R TRAK+ . Для самодельных изделий рекомендуется использовать заготовки из проката или после поковки.

Нужно знать, что литые заготовки для изготовления проставок могут содержать большое количество пустот при некачественном или низко профессиональном литье, что приведет к разбалансировке конечного изделия.

Последствия работы некачественных колесных проставок

Заключение

Вылет диска представляет собой одну из важнейших геометрических характеристик, наряду с диаметром и количеством болтовых соединений. Хотя и незначительное расхождение от требований, на которых настаивает компания изготавливающая и выпускающая авто всё-таки есть.

Чтобы выполнить правильно измерения дистанции между отвесной (вертикальной) плоскостью симметрии колеса и самой поверхностью диска к ступице автомобиля в мм, нужно воспользоваться формулой:
ET=a-b/2, где
a – размах между двумя вертикалями, внутренней плоскостью, и поверхностью прилегающей к ступице
b – вся ширина автомобильного диска.
Если сказать обычными, понятными словами, то вылет диска ET это показатель того, насколько он выглядывает наружу из колёсной арки. Если вылет большой, то колесо будет отступать в глубину, а при уменьшении его показателя, наоборот, выдвигается наружу.

ПОСМОТРЕТЬ ВИДЕО

Нулевой;
Отрицательной;
Положительной.

Это значение зачастую наносится на внутреннюю часть поверхности любого диска авто, а единица измерения их выражается в мм. Ещё наносятся и другие параметры дисков, означают они следующее:

Ширина;
Диаметр;
PCD диска — количество болтов крепления и диаметр их расположения;
DIA — диаметр посадочного отверстия находящегося в центре;

Минусовой или отрицательный вылет

Естественно, это оказывает характерное влияние на характеристики поворота руля, а значит и на маневренность автомобиля в целом. Изменяются векторы, моменты силы непосредственно воздействующие на различные элементы подвески. Всё это, несомненно, заставит всю ходовую часть авто работать в ином режиме, который абсолютно не учтен заводом производителем, поэтому приобретая диски с отрицательным вылетом лучше проконсультироваться с менеджером или специалистом магазина.

Большой вылет (15,35,40,45) и его увеличение с помощью проставки

Подвеска грузового или же легкового автомобиля чётко нормирована и рассчитана заводом изготовителем и конструкторами, разрабатывающими его. Однако если подойти к этому тюнингу грамотно, то в итоге увеличенная база автомобиля и его колеи сможет повысить устойчивость машины.

И также выступающие за края автомобиля колёса окажутся плюсом при дополнении её пластиковыми модификаторами. Основное, что нужно чётко представлять автолюбителю — ресурс на который рассчитан данный ступичный подшипник, уменьшается в прямой пропорциональности разнице расстояния смещенного диска и родного, рекомендованного заводом изготовителем.

Для увеличения вылета диска применяются так называемый элемент проставка. Она устанавливается плотную между диском и барабаном, или же и ступицей, всё зависит от модели и конструкции тормозов автомобиля. Размеры этих элементов имеют большое значение, их существует несколько типов:

Толщиной до 6 мм считаются небольшими, при этом, зачастую, длины родного крепёжного болта, хватает чтобы качественно зафиксировать диск вместе с железной проставкой.
Толщина до 25 мм. в них уже имеется центровочная ступица которая исключает вариант дестабилизации балансировки параметра колеса. Авто приобретает нотки спортивного, агрессивного характера и установленные на него проставки визуально идентифицируются.
Толщина проставки от 25 до 50 мм, считается достаточно большой. Крепятся к ступице или барабану не только болтами, но и шпильками. Болты рекомендованы для автомобилей типа ВАЗ, крепление шпилькой для таких марок, как Нива или же УАЗ.

Проставка для увеличения вылета должна быть выполнена из прочного метала. Поэтому перед тем как автолюбитель примется за изготовление их вручную стоит подумать, риски и последствия их установки. Всё-таки рекомендовано специалистами приобрести качественные заводские проставки и диски с вылетом, которые будут изготовлены из нужной марки стали, а также соответствовать всем требованиям надёжности и безопасности. Естественно, при выборе и уточнении параметров дисков и проставок стоит учесть количество болтов крепления и их длину.

Влияние ширины диска и его вылета ЕТ на ходовые характеристики

Каждому владельцу автомобиля, который задумался об установке диска с нестандартным вылетом, стоит задуматься о последствиях, и в частности, что может произойти после их установки, а также на что конкретно вылет диска влияет:

Смещение рулевой оси;
Резкий износ подшипников, раньше положенного срока;
Кардинальное изменение прежней заводской управляемости;
Изменение срока службы шин и всех частей и комплектующих подвески.

Все эти причины непросто слова, они основываются на законах физики. Ведь известно что масса любого четырёхколёсного механизма в целом распределена на все её колеса. Точка приложения силы направлена на основание соприкосновения дорожного покрытия непосредственно с колесом.

Даже если предположить теоретически, что ходовая и подвеска абсолютно исправны, то через это основание будет проложен вектор оси колеса. В туже точку направляется и линия вектора амортизатора автомобиля, расположенного в стойке.

Установка колёс со смещённым вылетом изменит вектор этих сил, а значит и их нагрузку. То есть установка не регламентных дисков изменит внешний вид автомобиля делая его уникальным и неповторимым, но ходовые качества ухудшаться, а износ запчастей существенно увеличится. Конечно же, если заводом изготовителем не предусмотренная такая замена.

Допустимая таблица отклонений самых распространенных марок авто (мерседес, тойота, уаз)

Для каждой конкретной марки автомобиля существуют свои допустимые отклонения, которые лучше не нарушать.

№п/п	Модель автомобиля	Допустимый вылет диска, мм
1	Chevrolet Camaro	38-50
2	Chevrolet Corvette	38-50
3	Chevrolet Aveo 1,6	39
4	AlfaRomeo 33	30-38
5	AlfaRomeo GTV	28
6	AlfaRomeo 145	38
7	AlfaRomeo 146	38
8	AlfaRomeo 166	35-40
9	AlfaRomeo 155	38
10	AlfaRomeo 156	28-30
11	Audi А4	35
12	Audi А8	35
13	Audi А6	35
14	Audi 80	35-42
15	Audi 100	35-42
16	Audi ТТ	28-30
17	Audi Quattro	35-42
18	Audi А3	30-40
19	BMW 3	15-25
20	BMW 3 (E36)	35-42
21	BMW М3	18-20
22	BMW 5	18-20
23	BMW 7	18-20
24	BMW 7 (Е32)	18-20
25	BMW 8	18-20
26	Citroen Berlingo	15-22
27	Citroen Jumper	35
28	Citroen Evasion	28 – 30
29	Citroen Xsara	15 – 22
30	Citroen Xantia	15 – 22
31	Daewoo Nexia	38 – 42
32	Daewoo Espero	38 – 42
33	Daewoo Lanos	38 – 42
34	Daewoo Matiz	38
35	Daewoo Leganza	35 – 42
36	Daewoo Nubira	38 – 42
37	Dodge Magnum 2. 7 V6	24
38	Dodge Avenger 2.0i	35 – 39
39	Dodge Caliber 2.0	35
40	Dodge Caliber SRT4 2.4i	40
41	Dodge Caravan 2.4i	35 – 40
42	Dodge Challenger 6.1 V8	40
43	Dodge Durango 3.7 V6	15
44	Fiat Qubo 1.3	40-44
45	Fiat Bravo 1.4i	31 – 32
46	Fiat Croma 2.2	35 – 41
47	Fiat Doblo 1,9JTD 263	32
48	Fiat Doblo 1. 9JTD 223	32
49	Ford Scorpio	35 – 38
50	Ford Cougar	35 – 38
51	Ford Explorer	0 – 3
52	Ford Escort	35 – 38
53	Ford Focus	35 – 38
54	Ford Focus 2	35 – 38
55	Ford Fiesta	35 – 38
56	Ford Granada	35 – 38
57	Ford Galaxy	42 – 45
58	Ford Ka	35 – 38
59	Ford Mondeo 1	35 – 42
60	Ford Mondeo 2	35 – 42
61	Ford Mustang	35 – 38
62	Ford Sierra	35 – 38
63	Ford Scorpio	35 – 38
64	Ford Orion	35 – 38
65	Ford Puma	35 – 38
66	Ford Windstar	35 – 38
67	Ford Transit	35 – 38
68	Honda Shuttle	35 – 38
69	Honda CRX	35 – 38
70	Honda Accord	35 – 38
71	Honda Integra	35 – 38
72	Honda Civic	35 – 38
73	Honda Civic VTEC	38
74	Honda Concerto	35 – 38
75	Honda Jazz	35 – 38
76	Honda Prelude	38
77	Honda Legend	35 – 38
78	Honda CRV 5	40 – 45
79	Hyundai Pony	35 – 38
80	Hyundai Accent	35 – 38
81	Hyundai Coupe	35 – 38
82	Hyundai Lantra	35 – 38
83	Hyundai Sonata	35 – 38
84	Hyundai Excel	35 – 38
85	Kia Shuma	35 – 38
86	Kia Ceed	38 – 42
87	Kia Leo	35 – 38
88	Kia Clarus	35 – 38
89	Kia Sephia	35 – 38
90	Kia Concord	35 – 38
91	Kia Sportage	0 – 3
92	Kia Mentor	35 – 38
93	MercedesBenz Sprinter	45
94	MercedesBenz A Class	45 – 50
95	MercedesBenz B-Class	47 – 52
96	MercedesBenz C-Class	43 – 47
97	MercedesBenz E-Class	48 – 54
98	MercedesBenz G-Class	43, 50, 63
99	MercedesBenz M-Class	46 – 50, 60
100	MercedesBenz S-Class	36 – 43,5
101	MercedesBenz SLK	45 – 50
102	MercedesBenz 600SL	18 – 25
103	MercedesBenz 280SL	18 – 25
104	MercedesBenz Vito	45 – 50
105	Mitsubishi Lancer	35 – 42

Проставки на ступицу представлены блинами из металла, которые монтируются между диском колеса и ступицей.

Нередко автомобилисты сталкиваются с ситуацией, когда понравившийся диск отвечает всем требованиям (диаметр, отверстие для центровки, ширина, расстояния между болтами), но при этом не имеет необходимой величины вылета. Именно в таком случае нужны проставки, уменьшающие этот показатель. Этот способ использования оправдан при том условии, что изделие уменьшит показатель строго до предусмотренной фирмой-производителем величины. Несмотря на то, что некоторые водители думают, что металлические блины между диском и ступицей могут использоваться в качестве элемента улучшения внешнего вида, это не так. Они не знают, как влияет вылет на степень безопасности машины и водителя, а также на характеристики подвески.

Проставки колесных дисков для автомобиля

Главные функции проставок таковы:

расширение колеи авто;
увеличение размера колесной базы, повышение динамики езды;
возможность установки нештатных дисков, если те подходят вам по всем параметрам;
повышение устойчивости авто;
тюнинг экстерьера (авто примет более надежный и спортивный вид).

Проставки для изменения вылета (ЕТ) колёсных дисков

Разновидности

Проставки для предотвращения увеличения вылета могут быть:

С засверленными сквозными отверстиями для ступичных креплений. В таком случае вам, возможно, потребуется замена штатных болтов более длинными (чтобы длина возросла точно на ширину комплектующей). Толщина таких моделей — не больше 10 мм.
С просверленными отверстиями, предназначенными для болтов, и отдельными дырками под резьбу для крепежа. Это позволяет прикрепить комплектующую автономно к ступице, прикрутив к ней колесный диск. Это позволяет не только уменьшить показатель, но и сменить количества болтов и, соответственно, расстояние между ними. Изделия этого типа обычно снабжены выпуклостью, которая центрует колесо.

Проставки колесных дисков с засверленными сквозными отверстиями для ступичных креплений

Изделия могут быть такой толщины:

до 10 мм. За счет малой толщины они используются, если есть необходимость установить диск с неподходящими для авто характеристиками, предотвратив его соприкасание с суппортом автомобиля. Рекомендуются для шин спорткаров;
12-25 мм. Снабжены ступицей, которая заметно увеличивает базу колес, поэтому часто являются элементом декора авто. Кроме того, такие элементы предотвращают утопление колес, которое можно часто наблюдать при установке арочных расширителей или обвесов;
25-50 мм. Могут быть снабжены болтами, соединяющими конструкцию со ступицей, или шпильками. Второй тип подходит для машин, имеющих гаечное крепление колес (не понадобится покупать дополнительные длинные шпильки), а также джипов.

Дюралюминиевая проставка колесного диска со сверловкой 4х98 толщиной 30 мм

Комплектующие для колес по предназначению делятся на такие типы:

Корректирующие вылет. Из негативных последствий их установки стоит заметить незначительное увеличение дисбаланса колес.
Корректирующие диаметр отверстия в центре колес. Применяются, если диаметр отверстия диска превышает штатный показатель.
Смешанные. Такие модели встречаются редко и сочетают в себе две функции.

Проставки для увеличения дорожной колеи

Правила выбора и установки

Любой механик скажет, что целесообразно будет использовать проставки для колес только в случае, когда наблюдается увеличение вылета (фактический показатель превышает штатный). Нужно знать, что главное — качество комплектующей. В случае несоответствия размеров и расположения отверстий или просто неоднородности материала изделие будет бить по подвеске авто, что станет причиной ее быстрого изнашивания. Это, в свою очередь, может повлечь за собой деформацию ходовой прямо во время езды. По этой причине категорически запрещено использовать проставки, изготовленные своими руками в кустарных условиях или неизвестными вам фирмами. Для новичков, выбирающих этот элемент для базы колес, есть еще ряд советов:

не нужно гнаться за толстыми изделиями — расширение границ вылета приводит к риску для жизни водителя;
выбирать нужно те модели, где толщина и длина на передних и задних осях будет разной;
следует обязательно обращать внимание на материал: однороден ли он, как ровно отшлифован и т. д.

На колеса любого авто нельзя устанавливать больше одного изделия — это вызовет повышение давления на ступицу. Её подшипник вследствие этого выйдет из строя за несколько месяцев. Также будут нагружаться тяги, рычаги и подвесочные узлы.

Чтобы установить проставки, нужно для начала наживить находящиеся напротив друг друга болты, закрутить их до упора, а уже потом крест-накрест затянуть динамометрическим ключом. Силу затягивания болтов автомобилисту нужно будет уточнить в паспорте авто. После установки желательно затягивать крепежные элементы повторно, спустя каждые 100 км пробега.

Мифы о проставках

Перед выбором этого изделия каждый владелец авто должен развенчать для себя несколько мифов:

Российские дисковые проставки — качественные и дешевые. Для начала нужно знать, что единственным производителем этих комплектующих в России является компания «ПРОМА», производящая еще и тормозные комплексы. Ее продукция действительно недорогая, однако ассортимент не очень широк. Например, в каталоге не найти моделей, имеющих резьбовые втулки или шпильки. Любые другие компании, продукция которых названа на русском, делаются в Китае.
Проставки и переходники из Китая по качеству не уступают европейским, но при этом они дешевле. Как известно, скупой платит дважды. Дешевизна продукции из Китая достигается часто не только низкооплачиваемой рабочей силой, но и экономией на материалах. Как следствие — запрессованные в готовой продукции шпильки проворачиваются и ломаются, а футурки выдавливаются. Еще одна проблема — неточность оборудования, вследствие чего на изделиях часто есть большие зазоры. Экономия китайских фирм на анодировании изделий сказывается на их устойчивости к коррозии.
Все изделия мировых брендов все равно делаются в Китае. Это не так: прочитав сертификаты известных компаний у официальных дилеров, можно увидеть настоящую страну происхождения продукции.

Проставки колесные 5х112 20 мм — для Mercedes

Правила измерения вылета диска

Перед подбором проставок нужно убедиться в том, что этот элемент вам действительно нужен. Сделать это можно, узнав

У автомобилистов часто возникает ситуация, когда понравившийся им диск, отвечая всем пожеланиям (диаметр, отверстие для центровки, ширина, расстояния между болтами), не обладает необходимой величиной вылета. Чтобы уменьшить этот показатель, необходимы проставки. Такой способ пользования корректен при условии, что изделие снизит показатель строго до величины, которая предусмотрена фирмой-производителем. Хотя некоторые владельцы автомобилей полагают, будто металлические блины между диском и ступицей используются как элемент улучшения внешнего вида, они ошибаются. Владельцы авто не всегда знают, как вылет повлияет на степень безопасности автомобиля, водителя и характеристики подвески.

Бестселлеры

Основные функции проставок таковы:

увеличение колеи авто (выноса диска)
возможность установления нештатных дисков, если они вам полностью подходят;
увеличение устойчивости авто в поворотах
тюнинг внешнего вида (автомобиль примет более презентабельный и спортивный экстерьер).

Проставки для изменения вылета колёсных дисков

Разновидности проставок для устранения увеличения вылета:

Если сквозные отверстия для ступичных креплений засверлены, то скорей всего вам потребуется замена штатных болтов на более длинные (чтобы длина увеличилась точно на величину, равную ширине комплектующей). Толщина таких моделей — не более 10 миллиметров.
Если отверстия просверлены и предназначены для болтов, имеются отдельные дырки под резьбу для крепежа, вы сможете прикрепить комплектующую к ступице, прикрутив колесный диск. Так вы уменьшите показатель и смените количества болтов, а следовательно, и расстояние между ними. Такие изделия обычно снабжены выпуклостью, центрующей колесо.

Проставки колесных дисков со сквозными отверстиями для ступичных креплений

Изделия бывают такой толщины:

до 10 миллиметров. Колесные диски с такой незначительной толщиной используются в случае необходимости установки диска с неподходящими для автомобиля характеристиками с целью предотвращения его касания с суппортом машины. Больше всего подходят для шин спортивных автомобилей;
12—25 миллиметров. Имеют ступицу, заметно увеличивающую базу колес, поэтому часто используются, как элемент декора авто. К тому же такие элементы противодействуют утоплению колес, часто наблюдающимся при установке арочных расширителей или обвесов;
25—50 миллиметров. Часто снабжены шпильками или болтами, которые соединяют конструкцию со ступицей. Шпильки больше подойдут джипам и машинам, имеющим гаечное крепление колес (в этом случае отпадает потребность покупки дополнительных длинных шпилек).

В зависимости от предназначения, комплектующие для колес делятся на типы:

Корректирующие вылет. К негативным последствиям их установки относится несущественное увеличение дисбаланса колес.
Корректирующие диаметр отверстия в центре колеса. Используются, если диаметр отверстия диска выше, чем штатный показатель.
Смешанные модели изготовляются редко и сочетают в себе обе функции.

Как следует выбирать и устанавливать

Каждый механик знает, что проставками для колес разумно пользоваться, если имеет место увеличение вылета (когда фактический показатель выше штатного). Следует учесть, что качество комплектующей — основной показатель. Если размеры и расположения отверстий не соответствуют, или в связи с неоднородностью материала изделие бьёт по подвеске авто, это способно спровоцировать ее быстрое изнашивание и повлечь деформацию ходовой прямо во время вождения. Из-за этой причины решительно запрещается пользоваться проставками, которые изготовлены собственноручно или же неизвестными фирмами. Советы новичкам, выбирающим этот компонент для базы колес:

не гонитесь за толстыми изделиями — увеличение границ вылета способно привести к риску для жизни владельца автомобиля;
выбирайте модели с различной толщиной и длиной на передних и задних осях;
обязательно обращайте внимание на материал: его однородность, шлифовку и проч.

На колеса любой машины не устанавливается более одного изделия, поскольку это вызывает повышение давления на ступицу и подшипник выйдет из строя в течение нескольких месяцев. Таким же образом нагружаются тяги, рычаги и подвесочные узлы.

Для установки проставок, сначала необходимо наживить расположенные друг напротив друга болты, закрутив их до упора, а затем крест-накрест затянуть при помощи динамометрического ключа. Автомобилисты уточняют силу затягивания болтов в автомобильном паспорте. После установки крепежные элементы рекомендуется затягивать повторно, через каждые 100 километров пробега.

Мифы о проставках

Прежде чем выбрать изделие, каждый автовладелец должен избавиться от нескольких мифов:

Российские дисковые проставки являются дешевыми и качественными. Прежде всего, вы должны знать: единственный производитель этих комплектующих в РФ — компания «ПРОМА», которая производит еще и тормозные комплексы. Продукция этой компании недорогая, но и выбор невелик. Вы не найдёте в каталоге моделей, которые имеют резьбовые втулки или шпильки. Все остальные компании (чья продукция имеется на российском рынке), реализуют комплектующие, производимые в КНР.
Проставки и переходники из КНР не отличаются качеством от европейских аналогов, но зато их цена более низкая. Это не так, поскольку низкие китайские цены достигаются не столько благодаря низкооплачиваемой рабочей силе, сколько за счёт экономии на материалах. Вот почему запрессованные в готовой продукции шпильки проворачиваются и ломаются, а футурки выдавливаются. Еще одной проблемой является неточность оборудования, из-за которой на изделиях часто образуются большие зазоры. Экономия китайских производителей на анодировании изделий оказывает влияние на их устойчивость к разрушению.
Все аксессуары мировых брендов производятся в Китае. Это не соответствует действительности: изучив сертификаты известных компаний у официальных дилеров, увидите настоящую страну происхождения продукции.

Как правильно измерять вылет диска

Прежде чем подбирать проставки, после уточнения ВД (вылета диска) убедитесь в том, что они вам действительно нужны.

Вам потребуются:

домкрат для демонтирования колеса;
рейка с размером, соответствующим дисковому радиусу;
измерительный инструмент — например, рулетка или линейка;
подкаты;
ключ для отвинчивания секретных болтов.

Вылет колесного диска

Сначала измерьте тыловой отступ — обозначим его буквой А. Сняв колесо, положите его вниз лицевой частью. На внутренней стороне разместите рейку таким образом, чтобы ее концы соприкасались не с резиной, а с ободом диска. После этого измеряем величину от привалочной дисковой плоскости до нижнего края. Полученные результаты необходимо записывать в миллиметрах.

Затем измеряем фронтальный отступ Б, перевернув колесо так, чтобы края рейки соприкасались с ободом (но не с другими комплектующими). Измерьте расстояние от нижнего края до привалочной дисковой плоскости.

Произведите расчет по формуле: ВД = (A+Б)/2-Б, например: ВД = (143+43)/2 — 43 = 50 миллиметров.

Следует помнить: производя монтаж колес на ступицу, следует контролировать число гаечных оборотов при полном затягивании.

Проставки для дисков | колесные проставки | проставки на колеса

Колесные проставки используются для тюнинга автомобиля с целью расширения колесной базы либо незначительного изменения вылета диска. Существует несколько разновидностей ступичных автопроставок, они выполняют различные функции. Перед тем, как купить проставки для дисков, необходимо определиться с их типом, правильно выбрать размер и функциональность.

Типы проставок для дисков:

универсальные от 3 до 5 мм;
сквозные с направляющей;
футорочные и шпилечные;
переходные для изменения разболтовки.

Цена и назначение вышеизложенных видов отличаются, рассмотрим по порядку основные типы колесных адаптеров.

Универсальные переходники

Универсальные шайбы на ступицу толщиной от 3-5 мм до 12 мм, и просверленными отверстиями под разные сверловки. PCD дисковых универсальных проставочных пластин:

4-98 для автомобилей Ваз и Фиат;
5-98 для авто Фиат;
4-100 для Дэу Ланос, Шевроле Авео;
5-100 для Субару;
4-114,3 для Лачети, Митсубиси Лансер 9, Деу Матиз;
5-114,3 для Тойоты, Хонды, Сузуки, Мазды, Киа, Ниссан и Рено;
5-112 для Мерседеса, Ауди, Фольксваген, Шкода, Сеат;
5-120 для БМВ.

Используются в моменты, когда диск слегка касается суппорта и невозможна установка диска без пластины. Как расширители колеи данные виды не дают видимого эффекта, поскольку они имеют небольшую толщину и конструктивно не функциональны, не имеют направляющей, на которой центрируется автомобильный диск. Материал производства — силумин.

Сквозные проставки с направляющей

Сквозные переходники имеют толщину 15-20 мм. Такие проставки ставят для изменения выноса (ет) колеса, а также и в качестве расширителей колеи. Диск центрируется благодаря ступичной направляющей. Важно! При установке проставок зачастую необходимо ставить удлиненные болты, либо шпильки (поскольку длины родных не хватает) с длиной, увеличенной на длину самой пластины. На фото указан пример для Тойоты Камри с ЦО 67,1 мм.

Футорочные и шпилечные спейсеры

Шпилечные и футорные автопроставки крепятся на колеса непосредственно к ступице, при этом диск прикручивается уже к адаптеру. Данный тип проставки имеет толщину 15-50 мм и изготавливается из облегченного прочного кованого алюминия (из стали или другого металла проставка получается очень тяжелая по весу и может давать дисбаланс колеса). Изготовить такой спейсер под заказ или своими руками очень сложно, поскольку нужна качественная заготовка, легкая, прочная и с равномерным весом, а также высокоточное оборудование для сверления отверстий, качественные шпильки или футорки. Поэтому стоит приобретать только фирменные и оригинальные адаптеры. Кратко рассмотрим интересные экземпляры в нашем магазине.

Проставки Toyota Land Cruiser 100,200, Lexus LX

Для Тойоты Ланд Крузер 100, 200 и ее аналога Лексус LX470 и LX570 в продаже есть спейсеры Starleks толщиной 30 мм (3 см) с болтовкой 5-150, шпильками под гайку 14×1,5 и центральным отверстием 110,1 мм. В комплект входят открытые гайки для установки. Следует отметить, что на некоторых модификациях Крузер 100 на передних колесах пыльники прикручены болтами, которые не дают установить проставку, в этом случае в пластине можно высверлить отверстие под шляпку болта и устранить проблему.

Спейсеры для Тойота Прадо 120, 150

Данный тип имеет толщину 30 мм, сверловку 6-139,7, шпильки с резьбой 12х1,5, набор гаек для установки, ступичную направляющую 106,1. Проставки произведены из кованого авиационного алюминия, увеличивают колею на 6 см, визуально придают машине внедорожный внешний вид.

Футорочные адаптеры для BMW

Первое, что нужно знать при подборе, это диаметр ступицы, его можно измерить, либо посмотреть в каталоге БМВ. Встречаются всего два диаметра отверстия это 72,6 или 74,1. Проставки БМВ бывают 20 мм, 25 мм, 30 мм, и имеют футорки под разный шаг резьбы болта, это также следует учитывать. В комплект НЕ входит крепеж для установки, его придется купить отдельно.

Переходники на другую болтовку

Встречаются довольно редко и служат для перехода к другому PCD. Стоимость данного типа зачастую превышает стоимость самих литых (легкосплавных) автодисков, установка их на автомобиль не целесообразна, дешевле купить новые колеса.

В нашем интеренет-магазине Вы можете купить проставки на колеса для легковых машин и внедорожников онлайн, мы находимся в Днепре, но в Киев и любой другой город Украины отправим заказ перевозчиком в течении суток.

Автовладельцам предлагается большой выбор автомобильных проставок из разных сплавов — стальные, алюминиевые (дюралевые, анодированные), с разными конфигурациями и назначением — для корректировки вылета, смены штатной (заводской) разболтовки на нестандартную, расширители колеи. Определившись с материалом, обязательно сверьте все технические характеристики, хватит ли длины резьбы крепления для полной фиксации. Установку лучше производить на шиномонтаже, а не самостоятельно. Автосервисы используют специальные инструменты, соблюдают все правила монтажа и указанное усилие затяжки крепежа.

Проставки для авто продаются поштучно, а не комплектом из 4 изделий, это удобно, если замены требует какая-то одна. Товар лучше выбирать четко подходящий под марку и модель авто, это гарантирует совпадение всех технических параметров, и поможет избежать ненужных затрат.

Как избавиться от эффекта биения колес — видео — журнал За рулем

Часто даже отбалансированные колеса являются источником неприятных вибраций при движении. Такое происходит, если диаметр центрального отверстия колесного диска больше, чем диаметр посадочного пояска на ступице. Пластиковые центрирующие кольца-проставки помогут избавиться от ненужного зазора. ЗР протестировал одно из таких изделий.

Проблема несоответствия

Новые колесные диски точно освежат внешний вид машины, неправильно подобранные или установленные — заставят поволноваться, вызвав биение колес. Если вы уверены, что покрышки не деформированы, диски ровные и на шиномонтаже колеса были правильно собраны и отбалансированы, значит, проблема в неточной посадке дисков.

Подбирая диски, всегда обращайте внимание на диаметр их центрального отверстия: в идеале он должен совпадать с диаметром посадочного пояска на ступице. Если центральное отверстие меньше, установить диски просто не получится, если больше — для установки понадобятся центровочные кольца, или проставки.

Сила колец

Материалы по теме

Сегодня можно найти проставки разных размеров, под любые модификации дисков. Самые простые — пластиковые. Но их изготавливают также и из различных сплавов на основе алюминия (из силумина или дюраля). Несмотря на то, что нагрузка на центровочные кольца небольшая, они рано или поздно изнашиваются или деформируются, а значит их необходимо периодически менять.

Ездить без проставок, если диаметры отверстия в диске и посадочного пояска на ступице не совпадают, нельзя. Иначе неправильная установка колесного диска даст большую нагрузку на подвеску и может привести к серьезным поломкам, вплоть до разрушения отдельных деталей подвески.

Смотри в оба

Предлагаем один раз все увидеть. Сначала покажем, когда центровочное кольцо не нужно. Ставим диск на ступицу и смотрим, как он плотно садится: диаметр ступицы соответствует центральному отверстию диска, зазор между ними практически отсутствует.

А теперь смотрите, что произойдет, когда мы установим на ступицу диск, центральное отверстие которого больше ее диаметра. Между посадочным пояском и отверстием в диске есть зазор, и довольно большой. Именно это становится причиной неправильной установки диска и вызывает биение. Значит, здесь не обойтись без проставки.

Как разбортировать колесо своими руками, показано тут.

Все вопросы и предложения по серии выпусков «Техническая среда» присылайте на [email protected].

Другие выпуски «Технической среды» доступны в нашем спецпроекте, а также на нашем канале в YouTube.

Фото: depositphotos.com

чертёж колёсной проставки | Кулибинск Клуб

для расширения колеи УАЗ

4 августа 2012

/алексейНН/

Открыть оригинал

Вернуться к альбому
Вернуться к списку альбомовТеги: чертёж, раширение, колеи

Комментарии (24)

так может тебе баргузиновские надо? поменяемся если чё… на твои барабаны сядут, они конструктивно крепче хантеровских и металл посалиднее

Ну я ж не говорил, что колеса меня не устраивают… Очень даже устраивают! Я их не балансировал даже — и так никаких вибраций до 120 км/ч, а больше и не надо, безкамерки держат давление всю зиму! Так что звиняй..


← Предыдущая

Рейтинг: 0 Просмотров: 26415
/алексейНН/ # 4 августа 2012 в 10:10 0


/алексейНН/ # 4 августа 2012 в 10:14 0


Processor # 5 августа 2012 в 07:51 0

	А мне вот они нужны не для расширения колеи, а для того, чтобы колея стала, как надо
/алексейНН/ # 5 августа 2012 в 08:03 0

	а как надо?
Processor # 5 августа 2012 в 09:19 0

	Да я диски от хантера или чего-то такого купил, а они немного не подходят (но влезают все равно) — вылет у них меньше, чем у тех, что на буханку идут… Для чего так, не знаю, я думал, что все диски на УАЗ одинаковые В итоге, щас у меня расстояние от задней рессоры до колеса чуть меньше сантиметра, а с другими дисками — сантиметра 2. 5-3! Ну вот в сумме на 5-6 см у меня колея Уже получается
Processor # 5 августа 2012 в 09:21 0

	Т.е. такие проставки как раз вернут нормальную колею в моем случае
/алексейНН/ # 5 августа 2012 в 10:44 0

	переверни колёса и нахуй никакие проставки ненужны будут — 40 будет вылет… проставки с конусными направляющими снаружи поставить мм 7 — 10 примерно…
Processor # 5 августа 2012 в 10:52 0

	Так они тогда в колесные арки не залезут!
/алексейНН/ # 5 августа 2012 в 11:21 0

	болгарка форева!
WULF89 # 21 декабря 2012 в 20:35 0

	если арки пилить лучше ЛОБЗИК и ПИЛКА по МЕТАЛЛУ
/алексейНН/ # 21 декабря 2012 в 20:56 0

	естественно ровнее будет…
/алексейНН/ # 21 декабря 2012 в 20:54 0


процессор писал…:
Да я диски от хантера или чего-то такого купил, а они немного не подходят (но влезают все равно) — вылет у них меньше, чем у тех, что на буханку идут… Для чего так, не знаю, я думал, что все диски на УАЗ одинаковые В итоге, щас у меня расстояние от задней рессоры до колеса чуть меньше сантиметра, а с другими дисками — сантиметра 2. 5-3! Ну вот в сумме на 5-6 см у меня колея Уже получается
Processor # 22 декабря 2012 в 13:58 0


так может тебе баргузиновские надо?
/алексейНН/ # 22 декабря 2012 в 14:43 0

	я про диски, а не про шины…
Темнила # 21 декабря 2012 в 21:26 0

	Это связано с тем, что у них мосты шире вот дисками и сделали стандартную колью. На новых буханках с гибридами то ж стали патриото/хантеровские диски ставить.
fiviasteseedo # 5 августа 2012 в 14:22 0

	http://lck.biz/fotogalereya.html?func=votepic
/алексейНН/ # 5 августа 2012 в 19:33 0

	ссылка дырявая! пишит про каких то хаков,бля! Stop Hacking attempt! антиспам блокировка… … fiviasteseedo ты чё то не то мутишь… поясни чё за хрень? и чё хотел то?
Серже53 # 21 декабря 2012 в 21:02 0

	У Хантера вылет +44 (или +40) точно не знаю. (это диски с треугольнми дырками R16) У Симбы как и простого УАЗа +22 (r16 у симбы(круглые дырки, R15 у «классического» уаза) у нивы и соболя не вкурсе какой вылет.
/алексейНН/ # 21 декабря 2012 в 21:23 0

	невидел родные симбира
Серже53 # 21 декабря 2012 в 21:35 0

	на 16, с круглыми дырками ( на нивовские похожи)
/алексейНН/ # 21 декабря 2012 в 22:28 0

	такие что ли? у меня через проставку соболячьи стоят…
Серже53 # 21 декабря 2012 в 23:02 0

	если это не нивовские, то да
0 # 22 декабря 2012 в 02:48 0

	Это от «Соболя»
/алексейНН/ # 22 декабря 2012 в 02:53 0

	это да…

Проставки на ступицу

Проставки на ступицу устанавливаются для того, чтобы увеличить размер вылета колесных дисков транспортного средства и расширить его колею. Монтаж проставок позволяет увеличить базу колес машины, сделать ее внешний вид более спортивным и “внушительным”, повысить динамические свойства транспортного средства, улучшить качества его управляемости и устойчивости на дорожном полотне.

Если вы решили заняться автомобильным тюнингом, то проставки на ступицу Вам, также, потребуются, в частности при монтаже нового обвеса или установке подвески спортивного образца. При монтаже обвеса проставки придадут транспортному средству интересный, экстравагантный внешний вид, так, как внешне, вынос колес будет выглядеть как увеличенный, а спортивная подвеска оградит шины, да и сами колесные диски от недопустимого трения об элементы подвески остающиеся неподвижными.

К тому же, установка проставок на ступицу позволит автомобилисту увеличить по своему желанию установку колесных шин или дисков, которые будут радикально отличаться своим вылетом от оригинального размера, предусмотренного производителем автомобиля. Существуют компании, которые специализируются на изготовлении автомобильных деталей и элементов данного предназначения, продукция которых отличается высоким качеством, прочностью, и надежностью, например, фирма Hofmann (Германия).

Перед тем, как устанавливать проставки на ступицуавтомобиля, необходимо, или проконсультироваться со специалистами, или ознакомиться с некоторыми обязательными правилами, которые необходимо учитывать при проведении данных работ. Если обращаться к “чистой” механике, то вылет диска при установке проставок обязательно должен превышать вылет расчетный, то есть тот, который требуется производителем автомобиля. В противном случае, колесный диск просто разобьет подвеску, и все благие начинания по усовершенствованию автомобиля могут закончиться его дорогим ремонтом.

Еще по теме

BangShift.com Это пришло из Fab Shop: самодельные колесные проставки

(Автор Loren Krussow) — Я не работаю в современном высокотехнологичном магазине. Я бы не стал отказываться от этого, ведь для того, чтобы сделать хотя бы одну или две штуки, на самом деле наличие сложного оборудования дает лишь несколько преимуществ. Даже самые современные производственные мощности часто по-прежнему держат бриджпорт с ручным управлением или аналогичный завод в углу на случай, когда нужно быстро вывернуть одну деталь.

Являясь типом станка, который, вероятно, получил наибольшую выгоду от современных средств управления, мельница в своей основной форме мало изменилась с годами и является одним из основных продуктов металлообработки. «Фрезерование» просто относится к удалению материала с объекта с помощью вращающегося режущего инструмента — в отличие, например, от токарного станка с его неподвижной коронкой — и для этого существует множество стилей станков. Вертикальные коленные фрезы являются наиболее распространенными в производстве. Он немного похож на очень тяжелый сверлильный станок и может использоваться как один, но на самом деле он создан для того, для чего сверло никогда не предназначалось: резать боком.Благодаря специальной режущей головке, сверхпрочной конструкции и подвижному столу, на котором надежно закреплена обрабатываемая деталь, его можно использовать для создания практически любой формы, вокруг или в которой может поместиться резак.

Обычно вращающийся режущий инструмент остается в установленном положении, и деталь точно перемещается через стол, который управляется длинными винтами с ручными кривошипами на конце. Движение может быть из стороны в сторону (ось X), вперед и назад (ось Y) и вверх-вниз (Z). Вы можете «интерполировать» грубое круговое движение из X-Y, например, как вы рисовали бы на старой игрушке Etch-a-Sketch с двумя ручками; Машины с компьютерным управлением могут делать это с высокой точностью.На нашем ручном станке мы только что добавили приспособление, называемое «поворотный стол», для создания идеальных кругов вручную.

Колесные проставки

Я недавно снял в домашнем гараже модернизированные задние колёса с трюком на своем «Дастере» и был разочарован, обнаружив пару дешевых литых колёсных проставок. Это никогда не бывает хорошим признаком, и, как оказалось, они не только не выдвинули колеса достаточно далеко, чтобы не допустить трения толстых радиальных колес о листовые рессоры, но и не имели достаточной площади, чтобы покрыть все части колесо предназначено для прижатия к тормозному барабану.Сам процесс затягивания гаек приводил к изгибу центра колеса из-за того, что наиболее центральная часть вытягивалась в космос, а не вниз на твердую поверхность. Вы бы подумали, что вам нужно следить за этим? Это не будет проблемой для литого и обработанного колеса, но с штампованной сталью — нет.

Быстрое знакомство с каталогом высокопроизводительных почтовых заказов не выявило ничего, что было бы ближе к решению проблемы… все центральные отверстия были слишком большими, да и отверстия для шипов тоже.Любой шанс использовать прочность шпильки на сдвиг, чтобы удерживать колесо на месте, сводится к тому, что вокруг него остается все пространство, и остается только трение между поверхностями колеса, проставки и оси, создаваемое силой зажима выступа. . Если нам нужно использовать проставку для колеса, давайте, по крайней мере, сделаем это правильно и сделаем нашу собственную деталь достаточно большой и с отверстиями для плотного прилегания в нужных местах.

После выпиливания грубой круглой формы из листового алюминия толщиной 3/8 дюйма я перешёл на мельницу.Используя поворотный стол и измерительные суппорты, я наметил правильную схему расположения колесных болтов и вырезал пять небольших направляющих отверстий под углом 72 градуса друг к другу (360 разделенных на 5), а затем приступил к вырезанию центрального отверстия, которое подходило бы близко к ступице оси и крышке. вся площадь колес, которая должна быть установлена. На этом я закончил отверстия под болты на сверлильном станке и внешний диаметр на токарном станке. Весь процесс занял около полутора часов.

Их можно было сделать дома, начертив узор с тормозного барабана на куске алюминия и используя дрель и ножовку, но мельница была намного быстрее и точнее.И повеселее тоже! Принося их домой, я был рад увидеть, что они хорошо подходят (всегда есть шанс, что кто-то что-то напортачил, и это нужно исправить), и, естественно, мы наденем их на набор более длинных осевых шпилек с открытыми гайками, такими как как бы предпочел техник на трассе.

PS — Когда я впервые сдал эту колонку, ребята из BangShift задались вопросом, следует ли делать проставку колеса из упрочненного материала. Я бы сказал, что в случае проставки типа «адаптер», которая сама крепится к оси или диску, а затем несет свои собственные шпильки, тип материала будет иметь жизненно важное значение.Элементы каталога часто рекламируются как алюминий 6061-T6 (твердый) и должны иметь минимальную толщину, чтобы быть достаточно прочными . .. В прошлом году я построил набор для своей Импалы 59-го года и использовал сталь, я вообще не доверял алюминию, так как Я чувствовал, что шпильки могут ослабнуть.
В случае с проставками, которые я сделал, они зажаты только между тормозом и колесом; они не закрепляют свои собственные крепежные детали. Они имеют полный контакт с внутренней поверхностью, а все колеса представлены снаружи, что довольно неплохо. Каталожные изделия этого типа обычно изготавливаются из литого алюминия или цинкового сплава. Мы ожидаем, что карбюраторы будут изготовлены из них, а распорки в колонке — из литой алюминиевой «инструментальной пластины», которая, вероятно, имеет примерно одинаковую твердость.

В любом случае те, которые мы сделали, намного превышают пригодность для этой цели по сравнению с теми, которые они заменяют, которые были куплены в магазине колес / шин и действительно вызывали ослабление гайки и повреждение колеса.

3 причины, почему не следует устанавливать проставки на свой автомобиль — Блог — Секреты подвески

Установка проставок колес — обычное дело в тюнинге. Это дешевый и простой способ улучшить установку колес и увеличить ширину колеи вашего автомобиля.Однако они также являются быстрым и простым способом испортить геометрию вашего автомобиля и могут плохо повлиять на вашу управляемость.

Отрицательные

Основная проблема с проставкой колеса заключается в том, что она перемещает колесо в более широкое положение, в то время как остальные рычаги подвески остаются на том же месте. В частности, ось наклона шкворня остается на прежнем месте. Следовательно, установка проставки колеса смещает колесо наружу и изменяет радиус чистки автомобиля. Важно знать, имеет ли ваш автомобиль в настоящее время отрицательный или положительный радиус чистки и, в идеале, сколько у него.Установка проставки колеса увеличит положительный радиус чистки на передних колесах, что влечет за собой некоторые неблагоприятные последствия.

Если у вашего автомобиля уже есть небольшой положительный радиус чистки, проставка колеса увеличит его. Увеличение положительного радиуса скребка увеличивает силы, действующие на рулевую рейку в условиях торможения. Любые неровности дороги также будут усиливаться через рулевое колесо, делая рулевое управление резким и непредсказуемым. Подергивание колес при торможении может привести к потере сцепления шины с дорогой и, в конечном итоге, к блокировке колес и их скольжению.Увеличение положительного радиуса скребка также приводит к положительному развалу колеса при повороте колес, уменьшая сцепление с дорогой в поворотах на передних колесах и вызывая недостаточную поворачиваемость.

Если ваш автомобиль имеет более благоприятную настройку отрицательного радиуса чистки, то установка проставки колеса может вызвать более серьезные проблемы. При движении колеса наружу отрицательный радиус чистки может стать нулевым. Это худшее положение для него. Нулевой радиус очистки может вызвать извилины.Здесь обе передние шины скребут в противоположных направлениях, что может привести к непредсказуемой управляемости в поворотах, а также к недостаточной поворачиваемости.

Во-вторых, установка проставок на автомобиль увеличивает нагрузку на ступичный подшипник. Чем больше проставка, тем больше становится рычаг. Это сокращает срок службы подшипников ступицы колеса, так как они не воспринимают усилие рычагов и, следовательно, могут изнашиваться быстрее, увеличивая сопротивление качению и потери мощности автомобиля.

Наконец, проставка колеса перемещает колесо дальше от точки крепления амортизатора. Это означает, что колесо будет оказывать большее влияние на демпфер и будет воздействовать на него с большей нагрузкой. Это эффективно делает пружину и амортизатор более мягкими и менее эффективными для колеса. Это означает, что автомобиль может больше катиться на входе и выходе из поворота и в целом чувствовать себя мягче на трассе или на дороге.

Положительные

Однако есть некоторые положительные моменты в установке проставок на ваш автомобиль, которые могут оказаться полезными.Перемещение колес за борт увеличивает ширину колеи автомобиля. Увеличение ширины колеи также снижает центр крена автомобиля и, следовательно, увеличивает силу поворота, которую автомобиль может выдерживать через свои шины. Благодаря способности управлять увеличивающейся силой G на повороте, это означает, что можно поворачивать на более высоких скоростях.

Установка проставки на задние колеса означает, что отрицательные аспекты менее заметны, поскольку эффекты радиуса царапания отсутствуют на задних колесах.Поэтому, если ваша машина страдает от избыточной поворачиваемости, установка колесных проставок может быть быстрым и дешевым способом ее уменьшения.

Если вы хотите установить проставки для колес, мы настоятельно рекомендуем следующие проставки для колес, которые можно просмотреть, нажав на изображение ниже:

Магазин проставок

Нравится:

Нравится Загрузка …

Колесные проставки с 5 проушинами | Магазин с болтовым креплением, надеванием и нестандартной сборкой.

Индивидуальные проставки для колес с 5 проушинами

Перейти к просмотру магазина

Если вы не можете найти то, что ищете ниже, мы можем их построить! Просто введите год выпуска и модель, а также центральное отверстие колеса. (при использовании неоригинальных колес). Мы также создаем нестандартные автомобили и хот-роды (от 5x_ до 5x_). Вы можете проверить свою разболтовку, размер шпильки и диаметр ступицы здесь.

При установке болта на проставку колеса или переходник необходимо обрезать шпильки, если распорная втулка или переходная пластина тоньше, чем длинные шпильки колеса.

Новинка! — Центрические колесные проставки для Ford Transit 150, 250 и 350 SRW
