Метановые установки для легковых автомобилей: Цены на установку ГБО метан

Содержание

Домашняя метановая заправка

Домашняя газозаправочная станция

Одним из самых распространённых вопросов о газозаправочных станциях - это для чего они нужны? Все очень просто. Ежегодно на рынке появляется все больше и больше транспортных средств, оборудованных под метан. Это связано со стоимостью бензина, которая постоянно увеличивается, а заправляться метаном во много раз дешевле.

Транспортные средства на метане заправляются только на специальных заправочных станциях - АГНКС.

Домашняя заправочная станция (КВД ГС) - это такая же станция с разницей лишь в том, что она устанавливается у вас дома. Стоимость метана на домашней газозаправочной станции в два раза дешевле, чем со стационарной заправки АГНКС. Если вы часто ездите, то домашняя газозаправочная станция окупится у вас примерно за год.

Компрессорная газозаправочная станция подключается прямо к газопроводу, от которого питается кухонная плита. Дополнительное оборудования для подключения станции не нужно. Газовая станция работает с метаном и природным газом, на работу с пропаном она не рассчитана. Скорость заправки газом автомобиля, зависит от мощности компрессора. Компрессор рассчитан на длительную работу без перерыва. Согласно инструкции он может работать 8 часов с перерывом на 1 час. Обслуживание компрессора неприхотливое. Необходимо через первые 50 часов поменять масло и далее, каждые 350 часов работы, либо раз в год, менять масло и масляные фильтра. Так же при заполнении масла, необходимо проверять его уровень и еатяжение ремня. Каждый год следует проверять на целостность такие запчасти, как предохранительный клапан, ремень, шланги, фитинги.


Безопасность домашней газозаправочной станции

Станция относятся к бытовым приборам, наравне с кухонной плитой, газовой колонкой и т.д. Главное в эксплуатации — придерживаться техники безопасности, описанной в инструкции и не пытаться переоборудовать компрессор самостоятельно. Компрессор создан максимально безопасным, в него встроены взрывобезопасные двигатели и у него присутствуют четыре степени защиты.

Первая степень, это электрическая, при каких-либо скачках напряжения, компрессор попросту отключится.

Вторая степень защиты, это защита от перегрева. При достижении максимально допустимой температуры, компрессор выключится.

Третья, это защита от превышения давления. При достижении давления в 200 атмосфер, компрессор автоматически выключается.

Четвертая степень, это защита на обрыв, если при каких-либо обстоятельствах шланг оборвется, то сработает специальный предохранительный клапан и компрессор отключится.

Для установки газозаправочной станции дома, необходимо обратится в газовую службу для получения разрешения подключения компрессора. После этого, необходимо сделать проект в проектировочном институте. Готовый проект согласовать с газовой службой, после чего газовая служба проведет вам магистраль и подключит газовый компрессор.

На нашей странице каталога Вы можете ознакомится с домашними и промышленными заправками:
https://gas-truck. ru/catalog/gazozapravochnye-stancii

Целесообразна ли установка ГБО на метане в 2020 году

Перед тем, как установить метан оборудование, водители задумываются — какое поколение ГБО выбрать, а стоит ли, как быстро окупятся деньги за дорогостоящее оборудование и т.д.

Метан для автомобиля действительно является выгодным вложением в свою машину. В статье рассмотрим подробности установки подобного оборудования.

Представление о газовой установке на авто

Для двигателя внутреннего сгорания подходит не только жидкое топливо. По этой причине были созданы специальные установки, которые в качестве горючего используют газ.

Подобные устройства были созданы в целях экономии денежных средств. Как утверждают многие специалисты, ГБО не вредит двигателю, а увеличивает его ресурс.

На данный момент существуют 6 поколений подобного оборудования, четыре из которых могут работать на разных газах.

Несмотря на имеющееся разнообразие оборудования, принцип работы один:

  1. Газ под высоким давлением по магистрали поступает в клапан-фильтр. Там происходит его очистка от примесей.
  2. Далее попадает в редуктор, давление приходит в рабочую норму.
  3. После этого через регулировочный клапан топливо попадает в смеситель, а далее — в двигатель.

Это общая схема, которая показывает принцип работы установки метана на авто, но не берет в учет ряд важных компонентов.

Варианты топлива для ГБО

Существует только 2 вида топлива, которые можно использовать в газовых установках — метан и пропан. На практике, пропан чаще всего используется с примесью бутана.

Важно помнить, что конструкция оборудования зависит от заправляемого топлива. Поэтому нельзя заправлять одно и то же ГБО разными газами. Каждый газ имеет свои характеристики, а владелец авто сможет подобрать подходящий вариант для своих целей.

Поколения ГБО, работающие на метане

Этот газ используется с самых первых поколений ГБО. Он подходит лучше всего для ранних версий установок метана на легковой автомобиль и тому есть объяснение.

Оборудование на метане используется на грузовых автомобилях, большинство из которых имеют карбюраторные или моноинжекторные моторы. Для них подходит ГБО первого и второго поколения.

Начиная с третьего поколения

, газовому оборудованию машин на метане добавилась электроника, система значительно автоматизировалась. Теперь впрыск газа осуществляется под управлением электронного блока. Это способствует более точной настройки подачи топлива через дозатор-распределитель. Другим отличием стал эмулятор форсунок, заменивший собой бензоклапан. Это решение позволяет прекратить подачу бензина, чтобы бортовой компьютер не дал сбой.

Именно четвертое поколение ГБО для авто на метане стало более совершенным. В нем были сделаны специальные газовые форсунки, а также был улучшен электронный блок питания. В системах четвертого типа газ подается другим образом — сразу поступает в коллектор через электромагнитные форсунки. Агрегатное состояние газа не изменено, а давление — да. Такие установки могут работать на метане.

Начиная с пятого поколения оборудования, кардинально меняется принцип подачи газа. Теперь топливо поступает из баллона в коллектор не в газообразном состоянии, а в жидком. Но это не представляется возможным по причине того, что метан не может быть жидким свыше -80 градусов. Поэтому оборудование пятого поколения может работать только на пропане.

Особенности метановых установок

Метан — это природный газ, который считается экологически чистым. Он не требует дополнительной очистки, а при сгорании не выделяет никаких вредных веществ.

Установка метанового оборудования на авто практически идентична оборудованию с пропановым оборудованием. Однако есть ряд отличий:

  • Имеются бесшовные трубы высокого давления.
  • Заправочное устройство имеет собственный стандарт.
  • Наличие газового редуктора.
  • Есть манометры высокого давления для проверки количества газа.
  • Баллоны повышенной прочности.

Имеется ряд особенностей того, как автомобиль на метане будет вести себя на дороге. Можно заметить спад мощности мотора и увеличения веса. Это скажется на разгоне, проворачивании трюков и торможении. Также из-за особенностей баллонов уменьшится и полезное пространство в багажнике, за исключением грузового автомобиля и минивэна.

Особенности баллонов

Метан должен храниться при высоком давлении, а баллоны для него должны быть особенно прочными. Из-за этого они становятся тяжелыми и требуют много места.

Существуют 3 типа баллонов для метана, которые отличаются между собой весом, количеством занимаемого места и ценой.

Примеры баллонов от самого дорогого до бюджетного:

  • Композитный. Изготавливается из прочных и легких материалов.
  • Металлопластиковый. По краям изготовлен из металла, а по центру — намотка из композитных материалов в форме конуса.
  • Металлический цельный баллон с толстыми стенками.

Первые два вида баллонов имеют срок службы 15 лет, последний — 20 лет.

Если первый и второй тип баллонов может быть разных размеров и форм, то металлические зачастую устанавливаются связками в металлическую раму. Это отягощает конструкцию. Возможно, в будущем разработают другую конструкцию, но она будет стоить дороже.

Именно по причине веса и размера легковой автомобиль на метане встречается реже, чем грузовой. Владельцу авто необходимо отказаться от багажника, либо потратить крупную сумму денег для облегчения веса и объема устанавливаемого оборудования.

Несмотря на то, что газ стоит недорого, окупаемость такой установки остается под вопросом.

Как устанавливается ГБО на метане

Установка ГБО метан начинается с подготовительных работ. Для начала необходимо отсоединить аккумулятор, после чего провести демонтаж впускного коллектора.

Далее устанавливаем газ метан на легковой автомобиль. Инструкция:

  1. На впускном коллекторе необходимо установить газовые сопла.
  2. Сопла соединяем с газовыми шлангами и затягиваем в месте крепления.
  3. Коллектор помещается обратно на свое место.
  4. Прямо в корпус к дроссельному клапану устанавливается сопло, как и в случае с коллектором.
  5. Устанавливается и соединяется редуктор с фильтром.
  6. На редукторе устанавливается манометр для измерения давления.
  7. Если в ГБО имеется электрический блок управления, он устанавливается в самое защищенное и сухое место.

Основные сложности с установкой метана на авто закончены. Однако чтобы окончательно завершить процесс, необходимо приложить еще немного усилий.

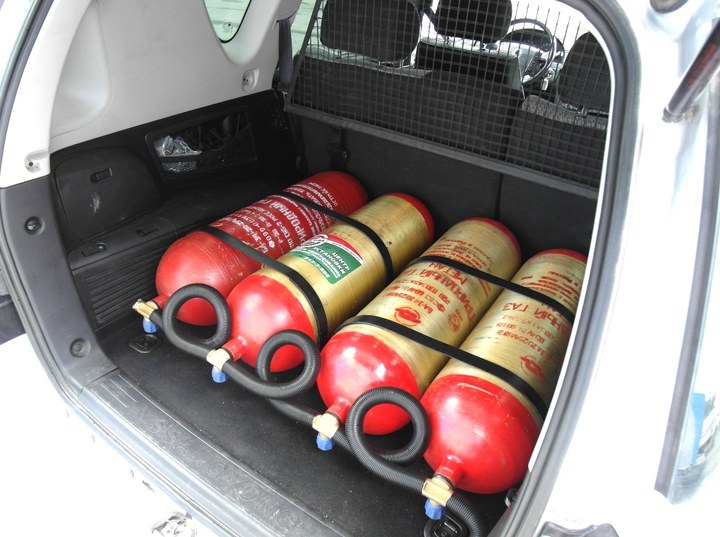

Необходимо еще сварить металлический каркас для баллонов, который размещается в любом из наиболее подходящих мест:

  • грузовой отсек;
  • багажник;
  • пространство между кабиной и кузовом;
  • пространство между осями колес под автомобилем.

Стоимость установки

Сложно дать точный ответ, во сколько обойдется установка метана на авто.

Однако одно можно сказать с точностью — цена установки метана будет выше, чем на пропан. Это связано со стоимостью оборудования, а также с большим количеством необходимых разрешений.

На цену влияют следующие параметры:

  • стоимость деталей;
  • поколение ГБО;
  • мощность двигателя;
  • размер и тип баллонов;
  • стоимость обслуживания на СТО;
  • и др.

Но имеет смысл задуматься об установке такого оборудования. Его окупаемость будет лучше, чем у пропанового. В особенности если установка метана производится на коммерческий или общественный автомобиль, который практически не простаивает.

Недостаток установки метана на легковое авто заключается в том, нет много места в багажнике, а также небольшая грузоподъемность у авто.

Установка газа на легковушки обходится дороже, потому что необходимо выбрать баллоны из легких композитных материалов. А они, в свою очередь, быстрее изнашиваются и стоят дороже.

Преимущества ГБО на метане

Существует немало аргументов в пользу того, чтобы перейти на метановые установки. Самые сильные аргументы:

  • значительно снижается шум при работе двигателя;
  • экономия денежных средств, так как газ — более дешевое топливо;
  • газ является экологичным топливом;
  • нет необходимости дополнительно очищать природный газ.

Но ГБО на метане имеет и ряд недостатков.

Недостатки

Метан на авто популярен, несмотря на недостатки. Назовем основные из них:

  • тяжелые баллоны;
  • небольшой запас газа с собой из-за размера баллонов;
  • дороговизна оборудования из-за необходимости внедрения детали, работающих с большим давлением;
  • потеря динамики и мощности;
  • значительно уменьшается ресурс работы клапанов.

Стоит ли переходить

ГБО, работающий на метане, имеет свой круг потребителей. Это владельцы транспортных компаний, автопарков или автомобилей. Они ездят часто и постоянно, но в пределах одной местности. Яркий пример — такси. В этих случаях обязательно рекомендуется установить газовое оборудование метан в целях экономии денежных средств.

Обычный владелец авто, не имеющий отношение к такси, также может установить оборудование.

Однако не стоит забывать о двух главных вещах — такое оборудование будет дольше окупаться и сложно найти заправку.

Популярные вопросы по статье

✅ Зачем необходимо ГБО на метане на автомобиль?

 Устройства на метане были созданы в целях экономии денежных средств.

✅ Правда ли, что метан сокращает срок службы двигателя?

Как утверждают многие специалисты, ГБО не вредит двигателю, а увеличивает его ресурс.

✅ Какие есть варианты топлива для ГБО?

Существует только 2 вида топлива, которые можно использовать в газовых установках — метан и пропан. На практике, пропан чаще всего используется с примесью бутана.

✅ Нужно ли дополнительно очищать метан?

Метан — это природный газ, который считается экологически чистым. Он не требует дополнительной очистки, а при сгорании не выделяет никаких вредных веществ.

✅ Какие баллоны используют для хранения метана?

Существуют 3 типа баллонов для метана:

  • Композитный. Изготавливается из прочных и легких материалов.
  • Металлопластиковый. По краям изготовлен из металла, а по центру — намотка из композитных материалов в форме конуса.
  • Металлический цельный баллон с толстыми стенками.
✅ Сколько стоит установка метана на автомобиль?

Цена установки метана будет выше, чем цена на пропан.

На цену влияют следующие параметры:

  • стоимость деталей;
  • поколение ГБО;
  • мощность двигателя;
  • размер и тип баллонов;
  • стоимость обслуживания на СТО.

Тягач на метане: мечта дальнобойщика или головная боль? – Коммерческий транспорт – АТИ, Центр: Система грузоперевозок

Все обладатели прав категории «С» считают себя профессионалами. Зачастую самоуверенны те, кто работает за рулём грузовика несколько лет. На деле даже опытные водители нередко совершают ошибки. Особенно когда речь идёт о коммерческих автомобилях, работающих на метане.

Самые продвинутые дальнобойщики первыми обратили внимание на метановый Iveco Stralis NP460. Его газовый двигатель Cursor 13 рабочим объёмом 12,9 л, потенциалом в 460 л. с. хорошо подготовлен к суровым условиям эксплуатации. Итальянское газобаллонное оборудование (ГБО) выдерживает повышенную влажность, загрязнённый воздух и не боится холодов. Завод гарантирует лёгкий пуск и эксплуатацию даже при температуре окружающего воздуха до –40 ºС. Это характерно как для техники, потребляющей сжатый метан (CNG), так и для автомобилей на сжиженном природном газе (LNG) или в комбинированном сочетании CNG+LNG.

Для успешной эксплуатации автомобиля с газовым двигателем в зимний период важно подготовить ГБО к холодам

На флагманском Stralis NP460 LNG ёмкостей двух криогенных баллонов по 220 кг хватает на пробег в 1600 км. В версии CNG+LNG (540 л сжиженного газа + 4х115 л сжатого метана) автономность составляет 1100 км. При оснащении только сжатым метаном запас около 570 км. Теперь понимаете, почему перевозчики отдают предпочтение LNG?!

Газовому грузовику противопоказано долго стоять без движения. При давлении сжиженного метана в 10 бар его предельное время хранения составляет пять дней, а при давлении в 14 бар — сутки. После этого происходит утечка газа в атмосферу через предохранительный клапан…

Как показывает практика, средний расход метана в российских условиях эксплуатации составляет 25–26 кг/100 км. Исходя из этого и зная ёмкость газовых баллонов, и нужно рассчитывать запас хода. Сжиженным газом можно заправиться только в Москве, Санкт-Петербурге, Челябинске и Калининграде. С пунктами АГНКС для заправки сжатым газом дела обстоят лучше (в России их около 380), но и здесь пополнение запаса топлива лучше спланировать заранее.

При оснащении только сжатым метаном запас около 570 км

Секреты успешной эксплуатации газовых грузовиков CNG в морозы кроются в деталях. Например, если не крутит стартёр, то, скорее всего, замёрзла дроссельная заслонка (пуск двигателя предваряет автоматический контроль всех компонентов системы питания). Достаточно отогреть патрубок феном — и проблема решена. Когда стартёр крутит, а двигатель не запускается, причиной отказа может быть «заглючившая» электромагнитная катушка. Требуется её замена. Преградой к нормальной работе системы способен стать сгоревший предохранитель, поэтому при возникновении неполадки первым делом нужно установить её причину. Если это случилось на трассе, рассчитывать лучше всего на свои силы. Ну а при возникновении проблемы в городах разумнее поискать грузовую СТО или звонить в трак-сервис. В большинстве случаев специалист даже удалённо может дать дельный совет.

Газовому грузовику противопоказано долго стоять без движения. При давлении сжиженного метана в 10 бар его предельное время хранения составляет пять дней

Многие водители порой боятся касаться газовой аппаратуры, поскольку директор или завгар это категорически запретили. Но иногда вмешательство необходимо. Например, расходный электромагнитный клапан в аварийном режиме можно открыть или закрыть вручную — оборудование не пострадает. Аналогичное правило применимо и к магистральному газовому клапану. Уж если и возникли сомнения, всегда можно позвонить установщику аппаратуры и получить руководство к действию в конкретной ситуации.

Бывает так, что водители случайно включают тумблер прекращения подачи газа или забывают об этом. Стоит вернуть его в рабочее положение — и можно завести двигатель. Порой мотор не хочет работать после заправки. Нередко причина кроется в неплотно закрытой крышке заправочного ящика. При скоплении там снега и образовании льда концевой выключатель не активирует питание электромагнитного клапана на газовом редукторе. Удаление набившихся вкраплений и есть ключ к решению проблемы.

Чрезмерное усердие тоже не приветствуется. Скажем, укрывание заправочного вентиля и манометра от влаги и грязи полиэтиленовыми пакетами — процедура лишняя. Эти компоненты и так находятся в отдельном ящике, и дополнительная изоляция им не требуется. Вот за чем нужно следить, так это за своевременной заменой фильтров, экономить на них нельзя.

Особую осторожность нужно соблюдать при ремонте автомобиля. Если допустить утечку сжиженного метана, недолго получить низкотемпературный ожог. При заправке полностью опустошённого криобака продувать следует и сам бак, и соединительные шланги. Грузовик должен быть заземлён, это не обсуждается. А когда газ подаётся в ёмкость автомобиля, заправочный шланг лучше не трогать.

Для успешной эксплуатации автомобиля с газовым двигателем в зимний период важно подготовить ГБО к холодам. Речь не о дополнительном утеплении, а о проверке оборудования. Нужно внимательно осмотреть редуктор-испаритель, места соединения газовой магистрали, форсунки, газовые фильтры. Любое отклонение от нормы должно насторожить. И уж лучше перепроверить технику в условиях парка компании, чем потом «куковать» на трассе.

Очень важно использовать рекомендованные свечи зажигания (оригинал), иначе велик риск получить пробой катушек. И менять их лучше периодически, например, через 15–20 тыс. км пробега, а не по факту «чиханий» двигателя и проблем с пуском. Как это ни странно звучит, нужно уделять внимание качеству газа и заправляться только на проверенных АГНКС. Природный газ может быть с примесями, которые негативно сказываются на работоспособности оборудования и сокращают срок службы его компонентов.

Внимательнее следует быть и к наконечникам катушек зажигания. Запорная аппаратура на газовых баллонах тоже требует заботы. После рейса рекомендуется смывать грязь чистой водой. Перед наступлением морозов на редукторе желательно заменить масло, а все компоненты — очистить от отложений.

Чрезвычайно важно своевременно устранять возникшие неисправности. Махнув рукой на заедающий клапан или небольшую утечку газа, в итоге можно получить сопутствующие проблемы и понести дополнительные затраты на их устранение. И конечно, лучше всего эту работу доверять специалистам фирменной СТО и тем, кто умеет обращаться с газовыми двигателями и газовым оборудованием.

Александр Калугин

Установка ГБО - Метан в Нижнем Новгороде

Установка ГБО в Техцентре Луидор. Оформление оборудования в ГИБДД

   Опыт установки ГБО более 15 лет
       Работаем со всеми мировыми производителями, используем только оригинальные запчасти.
       Наши специалисты постоянно проходят обучение
         Гарантия на все выполняемые работы
      1. Гарантия на ГБО 1 год или 40 000 км
      2. Сертификаты на оборудование
      3. ГБО производителей: LOVATO, OMVL, DIGITRONIC, BRC
      4. Поможем оформить документы для ГИБДД
      5. Во время активного пользования человека автомобилем остро встает вопрос о экономии денежных средств на топливо. Многие, с целью сэкономить, начинают менее активно использовать транспортное средство. Но те, кто хочет сократить затраты на топливо, рассматривают вопрос установки газобаллонного оборудования (ГБО).

        Автомобиль с установленным ГБО имеет ряд преимуществ, по сравнению с использующим бензин:

        • Газ – это экологически более чистое топливо по сравнению с бензином и дизелем;
        • Октановое число газа более высокое по сравнению с бензином, от 100 и выше;
        • Нагрузка на коленчатый вал и поршневую группу более низкая из-за того, что пропан-бутановая смесь сгорает в цилиндрах гораздо больше времени;
        • Установка газобаллонного оборудования снимает нагрузки с двигателя, увеличивая ему тем самым ресурс;
        • Моторное масло в двигателе при использовании газа не разжижается.

        Своим клиентам мы рекомендуем устанавливать ГБО, использующее метан.



        Одним из основных преимуществ метана является его запах. Точнее запах одоранта, который добавляют в него. Услышав утечку всегда можно быстро среагировать.  При заправке его сжимают до 270 атм. Это очень высокое давление, поэтому все баки для ГБО, использующего метан, очень прочные. Они отличаются от тех, что используют для пропана. Цена установки ГБО на автомобиль в 2 раза выше, если чем пропан. При двигателе 1,6 литра расход метана составит 10-12 литров на 100 километров пройденного пути. Но здесь доверять установку низкоквалифицированному автосервису нельзя! Специалисты должны иметь достаточно высокую квалификацию, проверить всё оборудование несколько раз после установки.


        Количество заправок с метаном в РФ с каждым годом возрастает.

        Своим клиентам мы рекомендуем устанавливать ГБО, использующее метан.

        Ниже таблица расхода топлива для автомобиля ГАЗ и затраты на топливо на 1 километр пробега

        Во время активного пользования человека автомобилем остро встает вопрос о экономии денежных средств на топливо. Многие, с целью сэкономить, начинают менее активно использовать транспортное средство. Но те, кто хочет сократить затраты на топливо, рассматривают вопрос установки газобаллонного оборудования (ГБО).

        Автомобиль с установленным ГБО имеет ряд преимуществ, по сравнению с использующим бензин:

        • Газ – это экологически более чистое топливо по сравнению с бензином и дизелем;
        • Октановое число газа более высокое по сравнению с бензином, от 100 и выше;
        • Нагрузка на коленчатый вал и поршневую группу более низкая из-за того, что пропан-бутановая смесь сгорает в цилиндрах гораздо больше времени;
        • Установка газобаллонного оборудования снимает нагрузки с двигателя, увеличивая


        Для установки газобаллонного оборудования клиенту необходимо его подобрать, исходя из размеров автомобиля и потребностей. А мы Вам в этом поможем! В техцентре «Луидор» работают специалисты, имеющие высокую квалификацию, которым Вы сможете доверить свой автомобиль. Все запасные части, используемые в работе, имеют гарантию. Мы работаем напрямую с такими крупными производителями ГБО, как OMVL, Digitronic, Alpha D Rail, поэтому цена установки ГБО Вас приятно обрадует!

        Узнать стоимость ГБО на Ваш автомобиль можно позвонив по телефону: (831) 256-11-11 или оставив заявку на сайте.


        отчеты и технические ресурсы | Добровольные программы EPA по метану для нефтяной и газовой промышленности

        Технические статьи и ресурсы, перечисленные ниже, представляют собой лишь выборку информации о вариантах сокращения выбросов метана и других отраслевых отчетов и ресурсов. Это не исчерпывающий список.

        Эта страница содержит ссылки на веб-сайты, не относящиеся к EPA. Вы покинете домен EPA.gov и перейдете на другую страницу с дополнительной информацией. EPA не может подтвердить точность информации на этой странице, не принадлежащей EPA.Предоставление ссылок на веб-сайт, не принадлежащий EPA, не является одобрением другого сайта или информации, которую он содержит, EPA или любым из его сотрудников. Также имейте в виду, что защита конфиденциальности, предоставляемая в домене EPA.gov (см. Уведомление о конфиденциальности и безопасности), может быть недоступна по внешней ссылке.


        Отчеты об экономическом анализе

        Начало страницы


        Отчеты и данные о выбросах метана

        Начало страницы


        Технические отчеты

        • Возможности рентабельного управляемого инспектирования и технического обслуживания на пяти газоперерабатывающих заводах, а также на вышестоящих компрессорных станциях и площадках для сбора нефти, Clearstone Engineering (март 2006 г.)
        • «Разработка идеальной стратегии снижения выбросов метана на морской платформе», совместно написанная EPA, ICF International, COPPE / UFRJ и Devon Energy (апрель 2010 г. )
        • Роль метана в содействии устойчивому развитию в нефтегазовой отрасли, в соавторстве с EPA, ICF International, PEMEX, EnCana Oil & Gas, Hy-Bon Engineering, Pluspetrol, Газпромом и ВНИИГАЗ (октябрь 2009 г.).
        • Новые данные измерений имеют значение для количественной оценки потерь природного газа из распределительных сетей из чугуна, совместно написано EPA, Comgas и ICF International (сентябрь 2009 г.).

        Начало страницы


        Прочие ресурсы

        • Программа отчетности по парниковым газам (GHGRP) - GHGRP Агентства по охране окружающей среды отслеживает выбросы на уровне объекта из крупнейших источников выбросов парниковых газов в США.
        • Калькулятор эквивалента парниковых газов
        • - этот калькулятор позволяет пользователям переводить общепринятые единицы измерения, такие как фунты метана или метрические тонны углекислого газа, в повседневные термины, включая выбросы парниковых газов (ПГ) от легковых автомобилей или углерод, поглощенный сосновыми лесами.
        • Стандарты загрязнения воздуха нефтью и природным газом - На этой странице представлена ​​информация о выбросах от нефтяной и газовой промышленности; ссылки на предлагаемые и окончательные правила, информационные бюллетени и другие нормотворческие документы; техническая информация о рассматриваемых стандартах токсичности воздуха.

        Начало страницы


        Дополнительная информация

        Следующие веб-сайты предоставляют дополнительную информацию о выбросах метана из нефти и газа:

        Начало страницы


        Форма поиска пассажира | Форма поиска пассажиров

        Если вы планируете поехать в Бельгию или вернуться в Бельгию после пребывания за границей, вам необходимо по номеру :

        • прочитать последние советы по путешествиям.
        • заполните форму поиска пассажиров за 48 часов до вашего прибытия в Бельгию.

        Кто должен заполнять эту анкету?

        Эту форму должны заполнить:

        • все лица, путешествующие в Бельгию самолетом или лодкой , и
        • все остальные лица, направляющиеся в Бельгию, за исключением случаев:
          • они остаются в Бельгии менее 48 часов,
          • они возвращаются после пребывания за границей не более 48 часов.

        Если у вас нет номера мобильного телефона, вы должны заполнить следующий документ и иметь при себе распечатанную копию.

        Анкета для самооценки

        С 1 октября 2020 года вас просят заполнить анкету для самооценки условий вашего путешествия и / или пребывания за границей, независимо от того, из какой области (а) вы возвращаетесь.

        В случае изменения вашего места жительства

        Если по прибытии в Бельгию вас пригласят пройти тест на COVID-19 и в течение следующих 14 дней вы перемените место жительства, сообщите нам об этом. изменение по электронной почте в PLFBelgium @ health.fgov.be.

        Информация о рекомендациях по охране здоровья, связанных с Covid-19, доступна на сайте www.info-coronavirus.be.

        Наша форма загружается. Если это сообщение остается видимым и форма не появляется, убедитесь, что в вашем браузере активирован Javascript, примите соответствующие файлы cookie и попробуйте снова загрузить эту страницу.

        Спасибо за заполнение PLF. Если вы пробыли в красной зоне более 48 часов, необходимо соблюдать правила карантина и тестирования. По прибытии вы получите дополнительные текстовые сообщения (смс), если это так.

        Более подробная информация доступна по адресу https://www.info-coronavirus.be/en/travels/

        Чтобы ограничить риски, соблюдайте 6 золотых правил:

        • Соблюдайте правила гигиены
        • Выведите свою деятельность за пределы
        • Подумайте об уязвимых людях
        • Соблюдайте дистанцию ​​(1,5 м)
        • Ограничьте близкие контакты
        • Соблюдайте правила собраний
        Узнать больше

        AMF

        Природный газ используется для многих различных применений, таких как производство электроэнергии, бытовое использование , транспорт и как сырье для производства аммиачных удобрений.Это преобладающее альтернативное топливо для автомобильного транспорта помимо этанола. Поскольку природный газ содержит в основном метан, его можно использовать вместо биометана.

        В автотранспортных средствах метан в основном используется в сжатом виде (сжатый природный газ, CNG или сжатый биогаз, CBG), но есть также определенный интерес к сжиженной форме (сжиженный природный газ, LNG или сжиженный биогаз, LBG). При поездках на большие расстояния природный газ обычно поставляется в виде СПГ, а затем повторно газифицируется на прибрежных терминалах для закачки в сеть природного газа.Во всех направлениях состав природного газа сильно варьируется. Биометан можно производить на месте. Следовательно, он не так зависит от газовой сети или транспортировки, как природный газ.

        Метан традиционно используется в двигателе Отто либо в стехиометрических условиях, либо в условиях обедненной смеси. В последние годы были разработаны и другие технологии двигателей, например двухтопливные двигатели с воспламенением от сжатия. Энергоэффективность выше для обедненного сжигания, чем для стехиометрического газового двигателя, но стехиометрический двигатель может эффективно контролировать выбросы с помощью трехкомпонентного катализатора; также NO x выбросов, которые проблематичны для двигателей, работающих на обедненном природном газе.Двухтопливные двигатели необходимо оборудовать технологией последующей обработки, аналогичной дизельным двигателям, чтобы соответствовать законодательству по выбросам во многих регионах. Все двигатели, работающие на природном газе, обеспечивают низкий уровень выбросов твердых частиц. Выбросы метана от транспортных средств, работающих на природном газе, значительны, но, как сообщается, многие другие нерегулируемые выбросы для транспортных средств, работающих на природном газе, ниже, чем для автомобилей с бензиновым или дизельным двигателем.

        Недавно в основных сообщениях Приложения 51 AMF указано, что «Ожидается, что использование метана на транспорте будет расти, особенно в жидкой форме, на большегрузном автомобильном транспорте и в морском секторе.Метан снижает, например, выбросы твердых частиц, и обещает сократить выбросы CO2 до 20… 25%. Однако почти все двигатели, работающие на метане, имеют проскок метана, который может свести на нет выгоду от выбросов CO2. Приложение 51 AMF показывает, что существуют технологии для смягчения этой проблемы ».

        Общие

        Природный газ используется в качестве источника энергии и автомобильного топлива для удовлетворения потребности в снижении зависимости от нефти и, таким образом, для повышения надежности энергоснабжения. Природный газ - это бесцветное топливо без запаха, способствующее чистому сгоранию, которое использовалось и используется в настоящее время для многих различных применений, таких как производство электроэнергии, бытовое использование, транспорт, а также в качестве сырья для производства удобрений на основе аммиака. Помимо этанола, преобладающим альтернативным топливом для автомобильного транспорта является природный газ. Согласно данным журнала NGV Journal (http://www.ngvjournal.com/worldwide-ngv-statistics/, число 17.7.2016). С учетом количества автомобилей малой и большой грузоподъемности, их пробега и расхода топлива глобальное потребление природного газа на автомобильном транспорте составит не более 60 Мтнэ. Синтетическое дизельное топливо производится из природного газа путем сжижения (Gas-to-Liquid, GTL). Согласно сводным данным МЭА по энергетике за 2015 год, глобальное использование природного газа в транспортном секторе в 2013 году составило 96,2 Мтнэ, что указывает на потенциальное использование природного газа в качестве GTL в диапазоне 30 Мтнэ.

        Как уже упоминалось, часть природного газа конвертируется в GTL для использования в автомобильном транспорте.Однако существуют и другие пути конверсии природного газа. Природный газ может быть преобразован в метанол или синтетический бензин, которые являются жидким топливом, или он может быть преобразован в газообразное топливо другого типа, такое как DME или LPG. Водород может производиться из природного газа посредством риформинга метана, а электроэнергия может производиться на установках, работающих на природном газе, для дорожных транспортных средств. Чтобы топливо, получаемое из природного газа, было выбрано для реализации, его необходимо производить, доставлять и использовать в транспортных средствах по ценам, конкурентоспособным с традиционными видами топлива.Помимо стоимости, необходимо также сделать акцент на экологических преимуществах, использовании энергии и энергетической безопасности, которые каждый топливный путь может предложить конкретной стране. В Приложении 48 к ЗИМ была оценена возможность использования различных путей природного газа в автотранспортных средствах для определения преимуществ и недостатков каждого варианта. Чтобы продемонстрировать, насколько по-разному влияет каждый фактор, были проведены тематические исследования в шести разных странах на трех континентах. (Приложение 48 AMF: Sikes et al.2015).

        Термин биометан относится к метану возобновляемого происхождения. Он производится путем анаэробного переваривания органических веществ (мертвые животные и растительный материал, навоз, ил сточных вод, органические отходы и т. Д.), Которые хранятся в герметичных резервуарах, чтобы создать наилучшие условия для образования анаэробных микробов. газ в процессе пищеварения. Он также может образовываться в результате анаэробного разложения органических веществ на свалках, и это называется свалочным газом.Неочищенный газ известен как биогаз, в основном состоящий из метана и CO 2 плюс некоторые второстепенные компоненты, которые в значительной степени зависят от исходного сырья. Биометан известен как улучшенная форма биогаза, и его окончательное качество / состав зависит от эксплуатационных параметров конечного использования и от используемой технологии модернизации. Т.е. биометан - это богатый метаном газ, получаемый из биогаза. Третий путь получения биометана - это газификация биомассы. Большим преимуществом биогаза / биометана является то, что его можно производить из самых разных источников: в основном, для этой цели можно использовать все типы биоматериала, например, отходы.Однако не все субстраты ведут себя одинаково с точки зрения эффективности производства биогаза или имеют одинаковый потенциал экономии выбросов. Поскольку метан является основным компонентом природного газа, биометан можно использовать в транспортных средствах, работающих на природном газе, без необходимости модификации.

        Ископаемый метан - это традиционно природный газ, улавливаемый под поверхностью земли. При образовании ископаемый природный газ пытается достичь поверхности, так как это жидкость с низкой плотностью. Затем газ задерживается в различных геологических формациях, состоящих из слоев осадочной пористой породы, покрытых непроницаемой формацией, которая действует как кровля. Газ извлекается путем бурения через непроницаемую породу, и выделяемый газ обычно находится под давлением. После экстракции ПГ должен пройти некоторые процессы, в основном, для удаления нефти, воды и некоторых других микрокомпонентов из неочищенного добытого газа.

        Помимо традиционного ископаемого метана сегодня важны нетрадиционные источники ископаемого метана. Ископаемый нетрадиционный метан может происходить из нескольких источников. 1) Сланцевый газ - это форма природного газа, заключенного в сланцы, которые представляют собой мелкозернистые и богатые органическими веществами горные образования.Оценка его потенциала и существующих запасов существенно изменилась за последние годы, что привело к увеличению мирового рынка природного газа. Это можно объяснить развитием технологий добычи, гидроразрыва пласта и технологий горизонтального бурения. 2) Угольный газ - это форма природного газа, который в почти жидком состоянии может быть адсорбирован твердой матрицей угля. Не содержащий H 2 S, газ из угольных пластов содержит меньшее количество более тяжелых углеводородов, таких как этан, пропан и бутан, чем обычный природный газ.3) Плотный газ (или газ из плотного песчаника) - это природный газ, обнаруженный внутри непроницаемой породы и непористых пластов песчаника или известняка. Таким образом, его добыча более сложна и обычно выполняется гидроразрывом или кислотной обработкой. Классификация плотного газа как обычного или нетрадиционного природного газа может варьироваться, поэтому часто считается, что он попадает между двумя классами. 4) Гидраты метана представляют собой твердые соединения, в которых метан удерживается в кристаллической структуре воды, образуя твердую структуру, подобную льду.Значительные запасы гидратов метана были обнаружены под отложениями под дном океана. Промышленная добыча газа из этих пластов никогда не производилась, но за последние годы было проведено несколько пробных и полевых испытаний. Один из недавних методов был основан на закачке CO 2 в гидраты, который затем заменяет и высвобождает молекулы метана, запертые во «льду».

        Законодательство, стандарты и свойства

        Стандарты

        актуальны, поскольку конструкция двигателей должна основываться на известной топливной композиции и ее потенциальной изменчивости.

        ISO 15403: 2006 определяет природный газ как газ с

        • более 70% об. / Моль метана и
        • более высокая теплотворная способность 30–45 МДж / Нм 3 .

        Также рекомендуются пределы для

        • влажность и пыль, 3 об.% Для обоих, и
        • для CO 2 , O 2 и H 2 S предел <5 мг / м 3 .

        В 2016/2017 были опубликованы следующие европейские спецификации для автомобильного топлива на основе природного газа и биометана:

        • EN 16723-1 Природный газ и биометан для использования на транспорте и биометан для закачки в сеть природного газа - Часть 1: Технические условия на биометан для закачки в сеть природного газа (в стадии утверждения)
        • EN 16723-2 Природный газ и биометан для использования на транспорте и биометан для закачки в сеть природного газа - Часть 2: Характеристики автомобильного топлива (в стадии утверждения)

        Требования стандарта EN 16723-2: 2017 , например:

        • Метановое число более 65
        • Общий летучий кремний ≤ 0. 3 мгSi / м 3
        • Водород ≤ 2 мас.%
        • Сера общая ≤ 30 мг / м 3

        Метановое число также является важным свойством природного газа. Это значение, рассчитанное с использованием подхода Юго-Западного научно-исследовательского института, указывает на детонационную стойкость топлива; метановое число 80 дает такое же детонационное поведение, что и смесь 20% водорода и 80% метана. В стандарте EN 437: 2003 «Контрольные газы • Испытательные давления • Категории устройств» представлены диапазоны индекса Воббе для «Контрольных эталонных газов».Индекс Воббе является показателем взаимозаменяемости топливных газов (высшая теплота сгорания, деленная на квадратный корень из удельного веса). Однако оба стандарта имеют ограниченное применение при рассмотрении характеристик транспортных средств, работающих на природном газе (NGV), экономии топлива, выбросов и безопасности потребительских цен.

        Правила № 83 ЕЭК ООН определяют стандарты выбросов для легковых автомобилей, включая газомоторные автомобили. Регламент определяет технические характеристики эталонного газа (G20 и G25), которые будут использоваться во время испытаний, и они должны быть репрезентативными для различных существующих рыночных качеств.Правила № 49 ЕЭК ООН определяют процедуру официального утверждения типа двигателей большой мощности, а Правило 83 содержит технические требования к эталонному топливу для тяжелых газомоторных транспортных средств. Чтобы покрыть ожидаемую изменчивость качества природного газа в Европе, в нормативных актах представлены соответствующие различия / характеристики для газов, отличающихся от чистого метана (G20) до указанного GR-G23 (для диапазона H-газов) и G23-G25 (для L- спектр).

        Существенной проблемой является то, в какой степени эталонное топливо, используемое в испытаниях на выбросы, имеет свойства, аналогичные свойствам топлива в реальной ситуации.Следующее резюме и таблица 1 суммируют некоторую важную информацию и предоставляют соответствующие корреляции:

        • Биометан, особенно в его жидкой форме (LBM), является ближайшим к эталонному испытательному газу G20 (чистый метан). Сжижение удаляет CO 2 , серу и металлы, которые присутствуют в сыром биогазе.
        • Более 95% СПГ обычно имеет более высокое содержание, чем испытательный газ G23 и трубопроводный газ высокого качества. СПГ содержит очень мало азота, а G23 образуется при разбавлении метана ~ 7.5% азота.
        • Трубопроводный газ низкого качества моделируется тестовым газом G25, который генерируется путем добавления ~ 14% азота к метану. Однако L-газ имеет более высокое содержание C2, что дает более высокий индекс Воббе и более низкое метановое число, чем G25.
        • Высокое содержание C2 в Rich-LNG моделируется тестовым газом GR путем добавления 13% этана к метану. Однако Rich-LNG имеет более высокое содержание C3 +, что дает более высокий индекс Воббе и более низкое метановое число, чем GR
        • .

        Общий вывод состоит в том, что составы эталонных тестовых газов G23, G25 и GR не совсем репрезентативны для фактического состава, доступного на рынках газопроводов и СПГ. В тестовых газах метан разбавлен азотом или этаном, тогда как метан в реальном газе «разбавлен» этаном (и C3 +) и / или инертными газами (N 2 и CO 2 ), в зависимости от источника.

        Таблица 1. Контрольный образец NG по сравнению с типичными композициями NG / биометана (NGVA Europe's LNG Position Paper. A. Nicotra - 2012.).

        a Относится к неочищенному биогазу с содержанием H менее 500 мг / м 3 H 2 S.
        b Потери метана зависят от условий эксплуатации. Эти цифры гарантируются производителями или предоставляются операторами.
        c Качество биометана зависит от рабочих параметров.
        d Сырой газ, сжатый до 7 бар.
        e Количество проверенных ссылок.
        f CarboTech./Quest Air.
        г Мальмберг / Флотек.

        Таблица 2 отражает различия, которые могут быть обнаружены для некоторых соответствующих компонентов между различными спецификациями трубопроводного газа (для некоторых стран это типичные значения, обнаруженные в системе транспортировки природного газа) в Европе.

        Таблица 2. Краткое изложение технических характеристик европейского газопровода (обязательные и типовые значения смешаны) для некоторых соответствующих компонентов. (Источник: проект GASQUAL).

        Природный газ представляет собой смесь различных углеводородов, основной составляющей которой является метан (обычно 87–97%). Он также может содержать некоторые примеси, такие как азот или CO 2 . Для природного газа основные варианты включают:

        • теплотворная способность
        • метановое число
        • содержание серы
        • содержание инертных газов (азота и углекислого газа)
        • содержание высших углеводородов

        Биометан улучшен из биогаза, который в основном состоит из метана и CO 2 плюс некоторые второстепенные / следовые компоненты, которые в значительной степени зависят от сырья (Таблица 3).

        Таблица 3. Примеры составов биогаза из разных источников (Kajolinna et al. 2015).

        Конечное качество / состав биометана зависит от эксплуатационных параметров конечного использования и от используемой технологии модернизации (Таблица 4). В зависимости от источника при использовании биометана в качестве автомобильного топлива необходимо тщательно контролировать некоторые следовые компоненты, в том числе:

        • Силоксаны (опасность истирания и повышенная вероятность детонации)
        • Водород (риск охрупчивания металлических материалов)
        • Вода (опасность коррозии и проблемы с управляемостью)
        • Сероводород, h3S (вызывает коррозию в присутствии воды, может повлиять на устройства доочистки, а продукты сгорания могут создать проблемы из-за заедания клапанов двигателя)

        Таблица 4.Сравнение выбранных параметров для общих процессов модернизации (Urban et al. 2008).

        СПГ страдает от большого разнообразия источников импорта и конечного использования. На рисунке 1 показано, как меняются метановое число и индекс Воббе для импортируемого СПГ в Европу:

        Рис. 1. Сравнение метанового числа с индексом Воббе для импортного СПГ в Европе. (GIIGNL 2010 / E.ON Ruhrgas).

        Соотношение между температурой и давлением для насыщенного СПГ показано на Рисунке 2.

        Рис. 2. Зависимость давления от температуры насыщенного СПГ (в виде чистого Ch5) (NGVA Europe. Данные NIST).

        В целом, как следствие многоцелевого использования природного газа в качестве энергоносителя вместе с различными источниками импорта, рынок природного газа характеризуется значительными вариациями в составе газа. Это важный фактор, когда речь идет об автомобильном топливе.

        Распределение

        Биометан может производиться на месте, поэтому его распределение во многих отношениях отличается от природного газа.Однако метан биологического происхождения и ископаемый метан используется в сжатом или сжиженном состоянии для хранения и для целей транспортировки.

        • Сжатый метан (CNG, CBG): природный газ или биометан подверглись сжатию после обработки; в основном используется для автомобилей и обычно сжимается до 200 бар.
        • Сжиженный метан (СПГ, LBG): природный газ или биометан были сжижены после обработки. Температура составляет около -161,7 ° C при атмосферном давлении, и при использовании в качестве автомобильного топлива его можно хранить в бортовых криогенных резервуарах (резервуарах из нержавеющей стали с вакуумной изоляцией), которые имеют различные диапазоны рабочего давления.

        Природный газ транспортируется на большие расстояния в сжатом по трубопроводу или в сжиженном виде на судах. Давление в трубопроводе природного газа в Европе обычно составляет от 2 до 80 бар. В настоящее время наблюдается тенденция к увеличению давления в международных соединительных трубопроводах с целью снижения транспортных расходов. Давление в трубопроводах, проложенных по дну моря, должно быть достаточным, так как невозможно установить промежуточные компрессорные станции. Природный газ транспортируется в сжиженном виде морским транспортом, например, при больших расстояниях до точки потребления (более 4.000 км), например, при транспортировке больших объемов по морю. Обычно большая часть СПГ газифицируется и закачивается в сеть природного газа. Однако часть его можно напрямую использовать как СПГ, а затем обычно перевозить в автоцистернах для СПГ.

        Пути газообразного и сжиженного природного газа нельзя четко отделить друг от друга, так как большая часть импортируемого СПГ повторно газифицируется на прибрежных терминалах СПГ, чтобы его можно было закачать в сеть природного газа. Следует подчеркнуть, что оба пути зависят от того факта, что состав транспортируемого природного газа очень изменчив.

        На рис. 3 представлено визуальное сравнение объемного эквивалента дизельного топлива, КПГ и СПГ для заданного энергосодержания.

        Рис. 3. Энергия КПГ / СПГ / дизельное топливо и эквивалент по объему (АГНКС в Европе).

        Одоризация

        Хорошо известной практикой в ​​секторе природного газа является добавление одорантов, чтобы помочь идентифицировать ПГ в случае утечки. Исторически это делалось по-разному, поскольку практически каждая европейская страна следовала своим собственным национальным кодексам / стандартам по этому вопросу.В течение многих лет наиболее часто используемыми одорантами были тетрагидротиофен (THT) и меркаптан, оба отдушки на основе серы. В течение последних 10-15 лет несколько европейских стран начали осуществлять технические программы по замене THT и меркаптанов на одоранты, не содержащие серы. Такие страны, как Германия, в которых практика одоризации регулируется стандартом DVGW G 280-1 «Одоризация газа», начали в 1995 году разработку одоранта, не содержащего серы, для газораспределительных сетей, и уже в 2007 году более 40 газораспределителей в Германии, Австрия и Швейцария изменили свои методы одоризации с THT или меркаптанов на одоранты, не содержащие серы, такие как Gasodor ™ S-Free ™.Однако ситуация в Европе все еще не сбалансирована, поскольку все еще есть страны, использующие THT и меркаптаны при проведении одоризации. Уровень серы, полученный при добавлении THT и меркаптана, связан с точным расположением измерительного оборудования, поскольку концентрация серы тем выше, чем ближе измерение выполняется к точке одоризации. По данным E.ON Ruhrgas AG (и хотя в разных странах используются разные суммы), это могут быть ориентировочные значения:

        • Среднее содержание серы до одоризации: 3.5–6 мг / м 3
        • THT обычно добавляет 5–10 мг / м 3 (измеряется как S)
        • Меркаптан обычно добавляет 1–3 мг / м 3 (измеряется как S)

        Использование одорантов, не содержащих серы, будет означать дальнейшее снижение и без того низкого содержания серы в природном газе. Сера известна своим отрицательным влиянием на правильное функционирование систем последующей обработки выхлопных газов двигателя, что со временем приводит к снижению эффективности преобразования.

        Контроль выноса масла и воды / влажности на АЗС

        Заправочные станции природного газа могут быть станциями КПГ, СПГ или СПГ, которые могут предлагать сжатый, сжиженный или оба типа природного газа.На станции СПГ подается СПГ, а КПГ производится с испарителем. Помимо этого, станции СПГ могут питаться либо напрямую от сети природного газа, либо питаться от СПГ, который затем испаряется и подвергается давлению, чтобы установить давление до 200 бар. Во время фазы сжатия на станции заправки природным газом некоторые загрязнители, такие как вода и масло, могут попасть в конечный сжатый газ, что будет мешать правильному функционированию газомоторного автомобиля. Некоторые из загрязняющих веществ могут поступать из газа, распределенного по сети, а некоторые другие, например, масла, могут поступать из самих смазочных материалов компрессора.Для станций, питающихся напрямую от сети, а также для станций, питающихся от мобильных хранилищ природного газа, типично, что газ обрабатывается на площадке заправки, чтобы сделать две основные адаптации для его использования в транспортных средствах:

        • Сушка: NG должен быть достаточно сухим, чтобы не вызвать коррозию и проблемы с управляемостью при воздействии высокого давления. Значения содержания воды 5 мг / кг достижимы и в настоящее время достаточно хороши, чтобы гарантировать надлежащую работу транспортных средств и их систем.
        • Фильтрация: не существует подходящего метода для измерения частиц в газе, но для защиты газомоторных систем (двигателей и связанных компонентов) он необходим для обеспечения надлежащего и надежного функционирования. Есть несколько поставщиков коалесцирующих фильтров для КПГ, которые можно использовать сегодня. По словам поставщиков, их продукты способны удалять 99,995% аэрозолей размером от 0,3 до 0,6 микрон при последовательной установке с другими фильтрами предварительной очистки. Обычно рекомендуется использовать два фильтра после компрессора (и перед системой хранения) и еще один мелкоячеистый фильтр перед колонкой СПГ.

        Некоторые другие факторы, которые следует учитывать: насколько хороши фильтры для удаления аэрозолей и какова необходимость в надлежащей программе технического обслуживания систем фильтрации. Опыт показал, что, если их не контролировать, эти два аспекта могут иметь важные негативные последствия для транспортных средств, например: в виде коррозии металлических резервуаров КПГ. Это может повлиять на безопасность в долгосрочной перспективе, проблемы с управляемостью из-за осаждения воды в связи с охлаждением за счет расширения, которое происходит, когда газ течет из резервуара для хранения к впускному отверстию двигателя, и может создавать ледяные пробки, истирание механических частей из-за твердых частиц попадание в систему, отложение масла в системе распределения двигателя и т. д.

        Двигатели на метане

        Если говорить об использовании метана в качестве топлива для автомобильной промышленности, то на сегодняшний день основной технологией двигателей является двигатель Отто, работающий либо в условиях стехиометрического, либо в обедненном режиме топливовоздушной смеси. Тем не менее, были разработаны и другие технологии двигателей, например двухтопливные двигатели, которые представляют собой двигатели с воспламенением от сжатия.

        Различие в принципе действия вызывает также существенные различия в выбросах загрязняющих веществ, производимых этими двигателями, и, следовательно, также значительные различия в стратегиях последующей обработки. Некоторые из основных отличий:

        • Двигатели, работающие на природном газе со стехиометрическим искровым зажиганием (SI): характеризуются однородной воздушно-топливной смесью, причем соотношение воздух-топливо регулируется с помощью кислородного датчика (или лямбда-датчика), установленного в потоке выхлопных газов.
        • Двигатели NG с искровым зажиганием, работающим на обедненной смеси: характеризуются слоистой топливовоздушной смесью. Эти двигатели обычно требуют непрямого впрыска топлива или прямого впрыска топлива с индуцированной турбулентностью. Непрямой впрыск топлива требует, чтобы топливо впрыскивалось в камеру предварительного впрыска, чтобы поддерживать топливно-воздушную смесь в стехиометрических условиях до тех пор, пока она не всасывается в камеру сгорания.Превышение концентрации кислорода в выхлопе контролируется линейным датчиком кислорода.
        • Двухтопливные газовые / дизельные двигатели с воспламенением от сжатия: двухтопливные двигатели отличаются от специализированных двигателей своей способностью сжигать два топлива одновременно. В двухтопливных двигателях в качестве основного источника воспламенения смеси природного газа и воздуха используется дизельное топливо. Коэффициенты замещения дизельного топлива могут варьироваться в зависимости от технологии двухтопливного двигателя, а также в зависимости от работы самого двигателя.

        Теоретически энергоэффективность выше, а выбросы из двигателя ниже для двигателей с обедненной смесью, чем для стехиометрических двигателей.Однако стехиометрический двигатель способен эффективно контролировать выбросы с помощью трехкомпонентного катализатора (TWC), который окисляет CO и HC, уменьшая при этом NO x . Из-за избытка кислорода TWC нельзя использовать для двигателей с обедненным горением. Вместо этого используются катализаторы окисления для окисления CO и HC, но без воздействия на NO x . Для двухтопливного двигателя действующие и будущие законы о выбросах (EURO V и EURO VI) требуют, чтобы двигатель был оборудован такой же технологией последующей обработки, что и дизельные двигатели, что означает установку селективного каталитического восстановления (SCR), окисления катализатор и сажевый фильтр (DPF). Газомоторные автомобили, оборудованные TWC, соответствуют даже требованиям EURO VI NO x по выбросам.

        Выбросы выхлопных газов и эффективность (исследование автобусов)

        Регулируемые выбросы, а именно CO, HC, NO x и PM, зависят от сложности двигателя и системы управления выхлопом. Метан в качестве моторного топлива может обеспечить преимущества в отношении выбросов выхлопных газов по сравнению с дизельным топливом, особенно для транспортных средств, работающих на сжатом природном газе, оборудованных стехиометрическими двигателями SI и TWC. Недостатком является то, что газовые двигатели с искровым зажиганием обладают меньшей энергоэффективностью, чем дизельные.Поэтому автомобили, работающие на КПГ, потребляют больше энергии (МДж / км), чем автомобили с дизельным двигателем. Однако потребление энергии автомобилями, работающими на метане, ниже, чем у автомобилей, работающих на бензине (Karlsson et al. 2008).

        Углеродистость метана лучше, чем у дизельного топлива из-за более высокого водородно-углеродного отношения метана (CH 4 ) по сравнению с дизельным топливом (C 15 H 28 ) или бензином (C 7 H 15 ). Это обычно приводит к меньшим или сопоставимым выбросам CO 2 в выхлопной трубе с СПГ, как для дизельных, так и для бензиновых двигателей, в зависимости от двигателя.

        В Приложении 37 AMF были изучены топливные и технологические альтернативы для автобусов, и сравнение одного автобуса показано на Рисунке 4. Здесь отмечается, что выбросы углекислого газа из выхлопной трубы являются лишь частью выбросов парниковых газов в течение всего жизненного цикла.

        Рисунок 4. Выхлопная труба CO 2 e Результаты выбросов для европейских автомобилей большой грузоподъемности. Выбросы метана учитываются с коэффициентом 21. (Nylund, Koponen 2012).

        Hesterberg et al.(2008) проанализировали 25 исследований выбросов от тяжелых и легковых автомобилей, работающих на КПГ и дизельном топливе. При оснащении системами нейтрализации выхлопных газов большинство выбросов было на том же уровне, что и автобусы с дизельным двигателем и КПГ. Однако выбросы NO x были значительно ниже с автобусами, оснащенными TWC, чем с дизельными автобусами. Поскольку газомоторные автомобили оснащены двигателями с искровым зажиганием, выбросы NO x и ТЧ обычно ниже, чем у дизельных двигателей.

        Исследование автобусов, приложение 37 AMF, опубликованное Нюлундом и Копоненом (2012), показало, что природный газ в сочетании со стехиометрическим сгоранием и TWC обеспечивает низкие регулируемые выбросы, тогда как двигатели на обедненном природном газе характеризуются высокими выбросами NO x (Рисунок 5).Все двигатели, работающие на природном газе, независимо от системы сгорания, обеспечивают низкий уровень выбросов твердых частиц, т. Е. Эквивалентны дизельным двигателям с сажевым фильтром.

        Для дизельных двигателей определенные устройства последующей обработки увеличивают выбросы NO 2 из выхлопной трубы, что также характерно для двигателей, работающих на обедненном газе, тогда как стехиометрические двигатели, работающие на сжатом природном газе, имеют низкий уровень выбросов NO 2 . Доля NO 2 из NO x составляла 35–70%, когда двигатели были оснащены NO 2 , производящими устройства для последующей обработки, но в других случаях ниже 5% в Nylund and Koponen (2012).Например, среднее отношение NO 2 / NO x для типичных дизельных двигателей большой мощности (классифицированных EEV) находится в диапазоне от 0,4 до 0,6, в то время как типичные значения для соответствующих двигателей, работающих на природном газе, находятся в диапазоне 0,01. до 0,05 (Kytö et al. 2009).


        Рис. 5. NO x и результаты выбросов ТЧ для европейских автомобилей (Nylund and Koponen 2012).

        Приложение 39 AMF (Повышение эффективности выбросов и топливной эффективности для двигателей, работающих на метане высокого давления), опубликованное Olofssen et al.(2014) были направлены на изучение уровня развития двигателей, работающих на метане, для большегрузных транспортных средств и возможности достижения высоких показателей энергоэффективности, устойчивости и выбросов. Приложение 39 включает исследование литературы (Broman et al. 2010) и тестирование в Швеции, Финляндии и Канаде. Испытываемые автомобили представляли собой специализированные газовые двигатели с искровым зажиганием (SI) и автомобили, оснащенные двухтопливными двигателями, работающими на ПГ / Дизель. Используемый метан представлял собой КПГ и иногда смешивался с биометаном.

        Испытания в Канаде с двухтопливной концепцией прямого впрыска под высоким давлением (HPDI), где дизельное топливо - это небольшое количество дизельного топлива, которое впрыскивается только для воспламенения смеси метана и дизельного топлива.Метан, использованный в качестве топлива, представлял собой сжиженный природный газ (СПГ). Испытанные специализированные газовые автобусы SI работают только на газе, в то время как концепции природного газа / метана могут использовать только дизельное топливо или переменную смесь дизельного топлива и метана. Однако грузовик, использующий технологию HPDI, мог нормально работать только при наличии метана и дизельного топлива.

        Результаты испытаний автомобилей большой грузоподъемности, оснащенных специальными двигателями, работающими на метане SI, показывают низкий уровень выбросов. В Швеции энергоэффективность этих двигателей не находится в том же диапазоне, что и у большегрузных автомобилей (~ 18% vs.~ 33%). В Финляндии испытанный автобус с двигателем SI полностью соответствовал требованиям Euro VI по выбросам и признан «лучшим в своем классе».

        Результаты испытаний автомобилей большой грузоподъемности, оснащенных технологией NG / дизель, показали, что теоретическая мощность замены дизельного топлива 75-80% была труднодостижимой, особенно при низких нагрузках на двигатель. Кроме того, для достижения уровней выбросов Euro V / EEV и Euro VI, очевидно, необходимы усовершенствованный контроль горения и тепловое управление.

        Новая двухтопливная технология (HPDI 2.0) находится в стадии разработки и, как ожидается, будет соответствовать требованиям Euro VI, и EPA 2014 находится в стадии разработки. Кроме того, в феврале 2014 года была представлена ​​недавно разработанная двухтопливная система с использованием технологии «фумигации», отвечающая требованиям выбросов Евро IV и V (газовое дизельное топливо с улучшенным содержанием метана, GEMDi). Предполагается, что средний коэффициент замены дизельного топлива составит около 60%.

        Приложение 39 AMF также включало ограниченные испытания модернизированных систем, в которых старые автомобили HD Euro III были переоборудованы для использования технологии газового / дизельного топлива.Это сильно отрицательно скажется на показателях выбросов, за исключением выбросов ТЧ. Однако возможное преимущество может заключаться в снижении эксплуатационных расходов на автомобиль.

        В США правила выбросов регулируют двухтопливную технологию на основе соотношения дизельное топливо / газ (без учета выбросов метана). В Европе была начата работа по изменению нынешних правил с целью включения процедуры утверждения двухтопливной технологии на ПГ / Дизель.

        Приложение 39 AMF выделило следующие результаты:

        • Двухтопливные концепции на природном газе / дизельном топливе:

        o Трудно обеспечить соответствие нормам выбросов Евро V / VI с технологией, доступной к 2014 году

        o Подходит только для OEM-приложений (не для дооснащения)

        o Замена дизельного топлива зависит от нагрузки и ниже ожидаемой

        o Суммарные выбросы ПГ могут быть выше для ПГ / дизельного топлива, чем для автомобилей с дизельным двигателем

        • Специальные двигатели с искровым зажиганием (SI)

        o Нет проблем с соблюдением требований Euro V / EEV по выбросам

        o Более низкий КПД двигателя по сравнению с дизельным двигателем, особенно для работы на обедненной смеси (18% по сравнению с33%)

        o Концепция Lean-Mix, работающая в основном на Æ ›1

        Выбросы метана

        Как и в случае регулируемых выбросов (Таблица 5), устройства доочистки выхлопных газов снижают большинство нерегулируемых выбросов до чрезвычайно низкого уровня (Таблица 6), однако выбросы метана от транспортных средств, работающих на КПГ, являются значительными. В более ранних исследованиях выбросы метана из автобуса, работающего на КПГ, составляли около 150 мг / км (Murtonen and Aakko-Saksa, 2009) и даже доходили до 2750 мг / км (обзор, Hesterberg et al.2008 г.). Karlsson et al. (2008) заметили, что при использовании биометана метан составляет 74% выбросов углеводородов при нормальной температуре.

        Недавно в Приложении 51 AMF были опубликованы следующие выводы:

        • Ключевые механизмы, лежащие в основе выбросов несгоревшего метана, были определены как: пропуски зажигания / гашение в объеме, гашение стенок, объемы щелей, постокисление и синхронизация клапанов / перекрытие. Все эти механизмы являются важными факторами, но закалка стенок становится более важной по мере того, как двигатель становится менее экономичным.
        • Основные проблемы с образованием несгоревшего метана связаны со среднеоборотными 4-тактными двухтопливными двигателями.
        • Поскольку несгоревшие выбросы метана происходят из областей вблизи стенок камеры сгорания, разумный путь вперед - прямой впрыск природного газа / биометана с целью сокращения выбросов.
        • Добавление водорода к природному газу в испытании на автомобиле, работающем на КПГ со стехиометрическим приводом, соответствует стандарту Euro 4, что показало значительное снижение выбросов THC и NOx.Смешивание водорода может быть интересным вариантом для процессов с образованием разбавленной смеси (режим обедненной смеси или EGR).
        • Была испытана серия конструкций катализаторов Rh / цеолит для окисления выхлопных газов Ch5. Катализатор 1 мас.% Rh / цеолит имел более высокую активность по сравнению с коммерческим катализатором при тех же условиях эксплуатации. Поиск более эффективных методов регенерации продолжается.
        • Другой случай исследовал характеристики катализатора на основе Pd. В этом исследовании были обнаружены некоторые ключевые факторы, которые увеличили активность и долговечность существующих катализаторов СПГ на основе Pd.
        • Регенерация используемых катализаторов является важным вопросом, и был изучен метод регенерации водородом. С катализатором, выдержанным до эффективности преобразования 37%, стало возможным поддерживать этот уровень и даже повысить эффективность после регенерации и повторного старения с применением регенерационных газов, содержащих 2,5% водорода.
        • Ряд автомобилей был испытан на выбросы метана из выхлопной трубы, а также другие выбросы метана. Результат этого исследования показывает, что основной вклад метана происходит из-за скольжения во время движения, т.е.е. выхлопные газы.

        Нерегулируемые выбросы

        По сообщениям, выбросы формальдегида, ацетальдегида, 1,3-бутадиена и бензола ниже для автомобилей, работающих на КПГ, особенно для автомобилей, предназначенных для КПГ, чем для автомобилей с бензиновым или дизельным двигателем. Karlsson et al. (2008) исследовали биометановый автомобиль в сравнении с бензиновым и обнаружили довольно небольшие различия в выбросах при -7 ° C.

        Выбросы аммиака имеют тенденцию быть высокими у бензиновых автомобилей, оборудованных трехкомпонентными катализаторами (Aakko-Saksa et al.2012). То же самое относится и к шине CNG, оснащенной TWC, показанной в Таблице 6.

        Низкие выбросы канцерогенных выбросов, таких как полициклические ароматические углеводороды с 4 кольцами, наблюдались при использовании транспортных средств, работающих на КПГ. Кроме того, мутагенность Эймса твердых частиц была ниже для транспортных средств, работающих на КПГ, по сравнению с автомобилями с дизельным двигателем в исследовании Муртонена и Аакко-Сакса (2009).

        Средние численные результаты для транзитных автобусов, грузовиков и легковых автомобилей, работающих на дизельном топливе с уловителем или СПГ с TWC, из обзора Hesterberg et al.(2008) показаны в Таблице 5. Краткое изложение отдельных исследований по нерегулируемым выбросам КПГ, дизельного топлива и бензина представлено в Таблице 6.

        Таблица 5. Обзор регулируемых выбросов (Hesterberg et al. 2008).

        Таблица 6. Резюме отдельных исследований по нерегулируемым выбросам КПГ, дизельного топлива и бензина.

        Неоптимизированные автомобили, работающие на обедненном СПГ, могут выделять высокие выбросы выхлопных газов, в то время как выбросы выхлопных газов оптимизированных транспортных средств, работающих на КПГ, низкие (Таблица 6, Nylund et al. 2004 г.).

        Таблица 6. Выбросы выхлопных газов по результатам трех исследований (Nylund et al. 2004).

        CNG обеспечивает очень низкий уровень выбросов частиц, почти на два порядка меньше, чем у дизельных технологий (Рисунок 6). Однако дизельные автомобили, оснащенные сажевым фильтром, производят частицы, сопоставимые с количеством частиц СПГ. В исследовании Nylund and Koponen (2012) наивысшее количество частиц четко наблюдалось в автобусах с дизельным двигателем без сажевого фильтра. Karlsson et al. (2008) наблюдали более низкую массу и количество твердых частиц в выбросах для автомобиля, работающего на биометане, чем для бензинового автомобиля.

        Рис. 6. Распределение частиц по размерам для ряда альтернативных технологий (ориентировочно). (Нюлунд и Копонен 2012).

        Выбросы автомобилей при низких температурах

        От автомобилей, работающих на природном газе, выбросы CO, HC и NO x являются низкими, что также наблюдалось в Приложении 22 AMF, о котором сообщают Aakko и Nylund (2003) (Рисунок 7). Кроме того, этот специальный монотопливный автомобиль, работающий на сжатом природном газе, совершенно нечувствителен к температуре окружающей среды, тогда как выбросы CO и HC от бензиновых автомобилей увеличиваются при снижении температуры окружающей среды до -7 ° C.Karlsson et al. (2008) сообщили о трудностях переключения топлива с бензина на биометан (CBG) для двухтопливного газомоторного автомобиля после холодного пуска при -7 ° C. В этом случае автомобиль, работающий на сжатом биометане, показал более высокие выбросы CO, но более низкие выбросы NO x и твердых частиц, чем бензиновый автомобиль при -7 ° C.

        Рисунок 7. Регулируемые выбросы от автомобилей с дизельным двигателем (TDI и IDI), автомобилей с бензиновым двигателем (MPI и G-DI), автомобилей E85, CNG и LPG (Aakko and Nylund 2003).

        Список литературы

        Aakko-Saksa, P., Rantanen-Kolehmainen, L., Koponen, P., Engman, A. и Kihlman, J. (2011) Варианты биогазолина - возможности для достижения высокой доли биогазолина и совместимости с обычными автомобилями. SAE International Journal of Fuels and Lubricants, 4: 298–317 (также SAE Technical Paper 2011-24-0111). Полный технический отчет: отчет VTT W187.

        Аакко П. и Нюлунд Н. О.. (2003) Выбросы твердых частиц при умеренных и низких температурах с использованием различных видов топлива. AMF Приложение 22 . Отчет по проекту PRO3 / P5057 / 03. (скачать отчет).

        Броман Р., Столхаммар П. и Эрландссон Л. (2010) Повышенные показатели выбросов и топливная эффективность для двигателей, работающих на метане высокой плотности. Литературное исследование. Приложение 39 AMF, Заключительный отчет. AVL MTC 9913. Май 2010 г.

        Хестерберг Т., Лапин С. и Банн В. (2008) Сравнение выбросов от транспортных средств, работающих на дизельном топливе или сжатом природном газе. Экологические науки и технологии. Vol. 42, № 17, 2008. 6437-6445.

        Kajolinna, T., Aakko-Saksa, P., Roine, J., and Kåll. L. «Проверка эффективности трех систем удаления силоксана из биогаза в присутствии D5, D6, лимонена и толуола», Fuel Processing Technology, 139, 2015, pp. 242-247.

        Карлссон, Х., Госсте, Дж. И Осман, П. (2008) Регулируемые и нерегулируемые выбросы от транспортных средств, работающих на альтернативном топливе Евро 4. Общество Автомобильных Инженеров. Технический документ SAE 2008-01-1770.

        Китё, М., Эрккиля, К. и Нюлунд, Н.О. (2009) Тяжелые автомобили: безопасность, воздействие на окружающую среду и новые технологии.Сводный отчет за 2006–2008 гг. VTT-R-04084-09. Июнь 2009г.

        Муртонен Т. и Аакко-Сакса П. (2009) Альтернативные виды топлива для двигателей и транспортных средств большой мощности. Вклад VTT. Рабочие документы VTT: 128.

        Nylund, N-O., Erkkilä, K., Lappi, M. и Ikonen, M. (2004) Исследование выбросов от автобусов, работающих на автобусе: сравнение выбросов от автобусов, работающих на дизельном топливе и природном газе. Отчет об исследовании VTT PRO3 / P5150 / 04.

        Nylund, N-O. и Koponen, K. (2012) Альтернативы топлива и технологий для автобусов. Общая энергоэффективность и показатели выбросов. AMF Приложение 37 . Основные исследования VTT 46.

        Олофссон, М., Эрландссон, Л. и Виллнер, К. (2014) Улучшенные показатели выбросов и топливная эффективность для двигателей с высоким содержанием метана. AMF Приложение 39 , Заключительный отчет. AVL MTC Report OMT 1032, 2014. (скачать отчет, ключевые сообщения).

        Шрамм, Дж. Контроль выбросов метана. AMF Приложение 51 , Заключительный отчет.

        Сайкс, К., Форд, Дж., Блэкберн, Дж. И МакГилл, Р. Возможность использования транспортных средств для транспортировки природного газа - международное сравнение. AMF Приложение 48 , Заключительный отчет, август 2015 г. (скачать отчет)

        .

        Добавить комментарий

        Ваш адрес email не будет опубликован. Обязательные поля помечены *
