Многорычажная подвеска плюсы и минусы: Рычажная подвеска. Плюсы и минусы. Геометрическая проходимость автомобиля

Многорычажная подвеска – как не растерять ее преимущества по дороге? Двухрычажная подвеска Передняя многорычажная

Многорычажная подвеска устанавливается как на переднеприводных, так и заднеприводных автомобилях. Ее предназначение заключается в создании достаточно упругой связи кузова и колес автомобиля. Такой род подвески отличается повышенной устойчивостью на поворотах и плавным ходом, так как она имеет свойство гасить самую большую часть колебаний, создаваемых в процессе передвижения по неровному дорожному покрытию.

Такая подвеска, изначально, устанавливалась на заднюю ось автомобиля. В настоящее время, появилось множество вариантов установки ее на переднюю ось, независимо от привода автомобиля, будь то полный, передний или задний. Она не имеет определенной конструкции и представляет собой комбинацию двухрычажной подвески с продольно-поперечными рычагами. Таким образом, достигается низкий шум на больших дорожных неровностях, плавность хода, улучшенная управляемость и большой диапазон регулировок.

Устройство независимой подвески

Особенностью конструкции начинаются с того, что колесные ступицы монтируются на четырех рычагах, в связи с чем, появляются дополнительные регулировки положения ступицы. Рычаги, в свою очередь, крепятся на подрамнике.

Количество рычагов может варьироваться от 3 до 5. В самой элементарной компоновке применяется два нижний: передний и задний и один верхний. Передний, как правило, несет ответственность за схождение колеса, задний принимает на себя большую часть массы автомобиля, передающейся посредством пружины, а верхний передает поперечные усилия и осуществляет связь опоры колеса и подрамника.

Также, в многорычажной подвеске нашли активное применение стабилизаторы поперечной устойчивости, которые используются для уменьшения крена автомобиля при прохождении крутых поворотов. Стабилизаторы крепятся на опорах ступицы с помощью дополнительных рычагов, а в верхней части с помощью резиновых опор. Чаще всего, такой стабилизатор тесно связан с пружиной.

Видео — Независимая подвеска на ВАЗ в работе

Преимущества многорычажной системы

1. Полная независимость колес друг от друга.

2. По сравнению с любым другим видом подвески, масса независимой значительно меньше. Это связано с использованием алюминия в процессе изготовления.

3. Возможность применения в компоновках 4х4.

4. Независимая многорычажная подвеска обеспечивает повышенное сцепление с дорожным покрытием.

5. Высокая устойчивость на поворотах и плавность хода.

Недостатки

1. Тонкая чувствительность к качеству дорожного покрытия. Использование такой подвески на некачественном дорожном покрытии очень быстро приводит к износу узлов.

2. Рычаги данной подвески являются неразборным элементом, поэтому, в процессе ремонта, часто приходится менять весь узел целиком, что стоит весьма немалые деньги.

Как и всякий другой род подвески, многорычажная система требует повышенного ухода. Своевременная замена износившихся частей избавит от последующей поломки еще нормальных деталей и ДТП, связанного с неисправным состоянием подвески.

Диагностику неисправностей независимой подвески можно провести самостоятельно. Для этого необходимо поставить автомобиль на смотровую яму, поднять домкратом нужное колесо и с помощью любого монтажного инструмента пошатать рычаги, просунув его в щель между двумя рычагами или любыми другими частями (например, между рычагом и подрамником). Обнаруженные, при этом, люфты сайлентблоков должны быть устранены, как можно скорее, так как это очень сильно влияет на угол постановки колес и способствует неравномерному износу резины.

В диагностику неисправностей, также, входит проверка состояния амортизаторов, шаровых опор, резиновых уплотнителей и втулок, рычагов и штанг. Обнаруженные неисправные детали немедленно подлежат замене. При этом, покупая новые детали, обратите внимание на их качество. Экономия на качестве деталей подвески может, в последствие, сыграть с вами злую шутку на дороге. Отнеситесь очень внимательно к этому делу.

При устранении неисправностей пользуйтесь технической литературой по ремонту именно вашей модели автомобиля, так как компоновка и способы крепления подвески на моделях других машин очень сильно различаются.

Стоит обратить внимание, что если слышны стуки в задней части автомобиля, то источником шума может служить не только система подвески, но и плохое крепление глушителя, который может задевать рычаги или тяги.

Не забывайте, что исправное состояние независимой подвески сохранит хорошую управляемость автомобиля, избавит от преждевременного износа шин и является отличной профилактикой дорожно-транспортных происшествий.

Схема подвески multilink с А-образным верхним рычагом

Многорычажная подвеска, или Multilink, – это результат усовершенствования двухрычажной независимой подвески легкового автомобиля. В отличие от стандартного исполнения, направляющие элементы представляют собой не единые V-образные рычаги, а отдельные независимые друг от друга детали. Их количество обычно варьируется от трех до пяти элементов. При изготовлении учитываются особенности конструкции остальных элементов подвески и их взаимодействие. Благодаря схеме Multilink ступичный узел получает дополнительные точки крепления и повышенную подвижность, что значительно улучшает ходовые качества и общую управляемость автомобиля.

История появления

Первый автомобиль с подвеской Multilink — Porshe 928 1979 года выпуска

Впервые многорычажная конструкция подвески была применена на спортивном купе Porshe 928 в 1979 году. В 1982 году модернизированная схема была использована на модели Mercedes 190. Особенность работы многорычажной конструкции подвески обеспечила автомобилю отменное прохождение поворотов. Этого удалось достичь путем создания эффекта подруливания нагруженного заднего колеса на несколько градусов внутрь поворота. Позже многорычажую подвеску стали использовать и остальные автопроизводители.

Элементы многорычажной подвески

Устройство передней подвески

Передняя подвеска Multilink состоит из следующих элементов:

• Поперечные рычаги: обеспечивают вертикальные перемещения колеса и изменение угла наклона ступичного узла в горизонтальной плоскости. В зависимости от схемы расположения, поперечные рычаги могут также ограничивать и продольные перемещения.
• Реактивные тяги: ограничивают перемещение ступицы в продольном направлении. Применяются преимущественно на задней многорычажной подвеске, в передней используются для усиления конструкции.
• Пружины: обеспечивают упругую связь подвески с кузовом автомобиля.
• Амортизаторы: предназначены для гашения колебаний.
• Стабилизатор поперечной устойчивости: компенсирует крены кузова при прохождении поворотов.

Передняя многорычажная подвеска Audi Q5

Наличие шаровых опор в креплениях рычагов и ступицы позволяет осуществлять поворот колеса. Верхние рычаги нередко делаются регулируемыми по длине, что дает расширенные возможности для настройки параметров углов установки колес.

Устройство задней подвески

Задняя многорычажная подвеска Honda Accord

Многорычажная подвеска для задней оси имеет аналогичную конструкцию, кроме возможности поворота ступицы (исключение – подруливающая задняя подвеска). Самая простая схема включает в себя два поперечных и один продольный нижний рычаг. Роль верхней опоры выполняет амортизационная стойка, соединенная со ступицей колеса. Данная конструкция подвески Multilink отличается относительной простотой и доступностью производства.

Среди различных вариантов задних многорычажных подвесок могут встречаться подвески, включающие до пяти рычагов. Один из нижних является несущим, удерживая пружину и вес кузова. Амортизатор и пружина могут устанавливаться раздельно, либо в виде . В работе независимой задней подвески Multilink также принимает участие и стабилизатор поперечной устойчивости.

Принцип работы

Многорычажная подвеска может устанавливаться как на переднюю, так и на заднюю ось автомобиля. Независимые друг от друга верхние и нижние рычаги закреплены с одной стороны на кузове, с другой – на ступице колеса. Особенность работы данной подвески заключается в том, что ступица колеса способна изменять положение в горизонтальной плоскости, улучшая плавность хода на неровном покрытии и повышая устойчивость автомобиля при прохождении поворотов.

Анимация работы подвески Multilink с пятью рычагами (вид сверху) Анимация работы подвески Multilink с пятью рычагами (вид сзади)

Преимущества

По сравнению с двухрычажной конструкцией, многорычажная подвеска имеет следующие плюсы:

• лучшая устойчивость автомобиля;
• великолепная плавность хода;
• отличное прохождение поворотов;
• независимые поперечные и продольные регулировки углов положения ступицы.

Недостатки

Минусы, обусловленные конструктивными особенностями передней подвески Multilink:

• громоздкость;
• сложность и высокая стоимость изготовления;
• меньшая надежность.

Применение многорычажной подвески

Минусы применения схемы Multilink для передней подвески в виде удорожания автомобиля и дорогостоящего ремонта оправданы лишь при производстве дорогих автомобилей. Дополнительные рычаги сложной конструкции с шаровыми соединениями увеличивают стоимость всей схемы подвески. Также необходимо предусмотреть сложную структуру взаимодействия элементов, обладающих большей подвижностью, особенно при повороте колеса. В связи с этим передняя подвеска типа Multilink не применяется в основной массе легковых автомобилей, в производстве которых основными критериями остаются невысокая цена, надежность и ремонтопригодность.

Схема задней многорычажной подвески Lexus RC 2015 года выпуска

Многорычажная подвеска для задних колес получила наибольшее распространение. По сравнению с усложненной конструкцией для передней оси, где необходимо обеспечивать поворот ступичного узла, стоимость изготовления задней подвески Multilink значительно ниже. Единственный дорогостоящий элемент – массивный несущий нижний рычаг, который воспринимает основную нагрузку. Остальные тяги и рычаги выполняют лишь роль направляющих.

Схема задней многорычажной подвески Honda Civic

Многорычажная подвеска может устанавливаться на моноприводные и полноприводные автомобили. В настоящее время она широко используется в производстве как легковых автомобилей, так и кроссоверов. Прогрессивная конструкция объединяет достоинства двухрычажной схемы – устойчивость и плавность хода, улучшая их благодаря раздельному расположению направляющих элементов. Подвеска Multilink позволяет повысить управляемость автомобиля, а также реализовать его наилучшее сцепление с дорожным покрытием.

Подвеска — это совокупность устройств, обеспечивающих упругую связь между подрес­соренной и неподрессоренными массами Подвеска уменьшает динамические нагрузки, действующие на подрессоренную массу. Она состоит из трех устройств:

• упругого
• направляющего
• демпфи­рующего

Упругим устройством 5 на подрессоренную массу передаются вертикальные силы, действующие со стороны дороги, уменьшаются дина­мические нагрузки и улучшается плавность хода.

Рис. Задняя подвеска на косых рычагах автомобилей БМВ:
1 – карданный вал ведущего моста; 2 – опорный кронштейн; 3 – полуось; 4 – стабилизатор; 5 – упругий элемент; 6 – амортизатор; 7 – рычаг направляющего устройства подвески; 8 – опорная стойка кронштейна

Направляющее устройство 7 – механизм, воспринимающий действующие на колесо продольные и боковые силы и их моменты. Кинематика направляющего устройства определяет характер перемещения колеса относительно несущей системы.

Демпфирующее устройство () 6 предназначено для гашения колебаний кузова и колес путем преобразования энергии колебаний в тепловую и рассеивания ее в окружающую среду.

Конструкция подвески должна обеспечивать требуемую плавность хода иметь кинематические характеристики, отвечающие требованиям устойчивости и управляемости автомобиля.

Зависимая подвеска

Зависимая подвеска характеризуется зависимостью перемещения одного колеса моста от перемещения другого колеса.

Рис. Схема зависимой подвески колес

Передача сил и моментов от колес на кузов при такой подвеске может осуществляться непосредственно металлическими упругими элементами – рессорами, пружинами или с помощью штанг – штанговая подвеска.

Металлические упругие элементы имеют линейную упругую характеристику и изготавливаются из специальных сталей, обладающих высокой прочностью при больших деформациях. К таким упругим элементам относятся листовые рессоры, торсионы и пружины.

Листовые рессоры на современных легковых автомобилях практически не применяются, за исключением некоторых моделей автомобилей многоцелевого назначения. Можно отметить модели легковых автомобилей, выпускавшиеся ранее с листовыми рессорами в подвеске, которые продолжают эксплуатироваться и в настоящее время. Продольные листовые рессоры устанавливались в основном в зависимой подвеске колес и выполняли функцию упругого и направляющего устройства.

На легковых автомобилях и грузовых или микроавтобусах применяются рессоры без подрессорников, на грузовых автомобилях – с подрессорниками.

Рис. Рессоры:
а) – без подрессорника; б) – с подрессорником

Пружины как упругие элементы применяются в подвеске многих легковых автомобилей. В передней и задней подвесках, выпускаемых различными фирмами большинства легковых автомобилей применяются винтовые ци­линдрические пружины с постоянными сечением прутка и шагом навивки. Такая пружина имеет линейную упругую характеристику, а необходимые характеристики обеспечиваются дополнительными упругими элементами из полиуретанового эластомера и резиновыми буферами отбоя.

На легковых автомобилях Российского производства в подвесках применяют цилиндрические винтовые пружины с постоянными сечением прутка и шагом в сочетании с резиновыми отбойными буферами. На автомобилях производителей других стран, например, БМВ 3-й серии в задней подвеске устанавливают бочкообраз­ную (фасонную) пружину с прогрессивной харак­теристикой, достигаемой за счет формы пружины и применения прутка переменного сечения.

Рис. Спиральные пружины:
а) цилиндрическая пружина; б) бочкообразная пружина

На ряде автомобилей для обеспечения прогрес­сивной характеристики применяется комбинация цилиндрических и фасон­ных пружин с переменной толщиной прутка. Фасонные пружины имеют прогрессивную упругую характеристику и называются «миниблоками» за небольшие размеры по высоте. Такие фасонные пружины применяют, например в задней подвеске автомобилей «Фольксваген», «Ауди», «Опель» и др. Фасонные пружины имеют различные диаметры в средней части пружины и по краям, а пружины «миниблок» имеют и различный шаг навивки.

Торсионы, как правило, круглого сечения применяются на автомобилях в качестве упругого элемента и стаби­лизатора.

Упругий крутящий момент передается торсионом через шлицевые или четырехгранные головки, распо­ложенные на его концах. Торсионы на автомобиле могут быть установлены в продольном или поперечном направлении. К недостаткам торсионов следует отнести их большую длину, необходимую для создания требуемых жесткости и рабочего хода подвески, а также высокую соосность шлицов на концах торсиона. Однако следует отметить, что торсионы имеют небольшую массу и хорошую компактность, что позволяет успешно применять их на легковых автомобилях среднего и высокого классов.

Независимая подвеска

Независимая подвеска обеспечивает независимость перемещения одного колеса моста от перемещения другого колеса. По типу направляющего устройства независимые подвески делятся на рычажные, и подвески Макферсона.

Рис. Схема независимой рычажной подвески колес

Рис. Схема независимой подвески Макферсона

Рычажная подвеска – подвеска, направляющее устройство которой представляет собой рычажный механизм. В зависимости от количества рычагов могут быть двухрычажные и однорычажные подвески, а в зависимости от плоскости качания рычагов – поперечно-рычажные, диагонально-рычажные и продольно-рычажные.

Список видов подвесок легковых автомобилей

В настоящей статье рассмотрены лишь основные виды подвесок автомобилей, в то время как их видов и подвидов на самом деле существует намного больше и, к тому же инженерами постоянно разрабатываются новые модели и дорабатываются старые. Для удобства приведем список наиболее распространенных. В последующем каждая из подвесок будет рассмотрена подробней.

• Зависимые подвески
  • На поперечной рессоре
  • На продольных рессорах
  • С направляющими рычагами
  • С упорной трубой или дышлом
  • «Де Дион»
  • Торсионно-рычажная (со связанными или с сопряжёнными рычагами)
• Независимые подвески
  • С качающимися полуосями
  • На продольных рычагах
    • Пружинная
    • Торсионная
    • Гидропневматическая
  • Подвеска «Дюбонне»
  • На двойных продольных рычагах
  • На косых рычагах
  • На двойных поперечных рычагах
    • Пружинная
    • Торсионная
    • Рессорная
    • На резиновых упругих элементах
    • Гидропневматическая и пневматическая
    • Многорычажные подвески
  • Свечная подвеска
  • Подвеска «Макферсон» (качающаяся свеча)
  • На продольных и поперечных рычагах

• Активные подвески
• Пневматические подвески

Конструкций задней подвески достаточно большое количество, но уж так повелось у переднеприводных вариантов, что самые популярные это балка и многорычажная подвеска. Хотя второй вариант с большим количеством рычагов все чаще перестают устанавливать, отдавая предпочтение оппоненту. НО почему? Получается что балка лучше по всем показаниям? Или нет? И что же все таки взять если есть выбор. Давайте подумаем вместе, будет как обычно и видео и голосование в конце статьи …

Как я написал выше вариантов задней подвески, действительно много, ведь конструкция задней подвески может различаться и от конструкции привода (, полный). Если их перечислить то получается:

• Балка
• Многорычажная
• McPherson
• Задняя зависимая подвеска
• Подвеска типа «Де Дион»
• Полунезависимая задняя подвеска
• Подвески грузовых автомобилей
• Подвески внедорожников и пикапов. Которые, могут делиться на рессорную и пружинную на 4 продольных рычагах

Есть еще очень специфические варианты, которые перечислять не имеет смысла, все же они скорее исключение из правил. Однако на переднем приводе прижились всего два первых варианта, то есть это «балка» и многорычажный вариант. Разберем каждый опишем все плюсы и минусы того или иного типа, пожалуй начнем с «многорычажки».

Многорычажная подвеска

Стоит отметить, что этот тип является логичным продолжением двухрычажного варианта. Как становится понятно, в ее конструкции используется большое количество рычагов. Именно благодаря им она крепится к кузову, каждый рычаг отвечает за свои нагрузки. В крайних точках имеются специальные крепления, в которых установлены сайлент-блоки, а также шаровые шарниры, которые эффективно гасят удары при резком возникновении препятствий.

Многорычажная подвеска полностью независима. Заднее колесо не имеет жесткой связи ни с одним из других колес.

Так как здесь имеет место быть независимые элементы, такой тип самый комфортный и безопасный. Автомобиль всегда имеет стабильное пятно контакта с дорожным покрытием, что улучшает вождение (отзывчивость на руль всегда четкая). Все элементы крепятся на подрамниках, через достаточно большие сайлент-блоки, это еще увеличивает и шумоизоляцию колес, то есть в кузов проходит меньше вибраций и шума. Также эта подвеска весит меньше, ведь в строении просто рычаги, нет никаких «балок» которые совсем нелегкие, что уменьшает подрессорную массу.

Из-за комфортности, в основном устанавливается на машинах представительского и премиального класса.

Пробежимся по плюсам :

• Полностью независимая
• Уменьшенная подрессорная масса
• Комфортная
• Улучшенное и стабильное пятно контакта с дорожным покрытием
• Независимость продольной и поперечной регулировок
• Может использоваться в системах полного привода (4×4)

Теперь о недостатках , а как же куда же без них. Самый большой минус это дороговизна, цена «многорычажки» в отличие от балки выше почти в два раза, что реально может бить по карману.

Сложность конструкции и ремонт. Используется много рычагов, много сайлент-блоков и шарниров. Что намного усложняет конструкцию подвески, ее сложно устанавливать, ее сложно ремонтировать и обслуживать.

Срок службы. Также «многорычажка» не может похвастаться и сроком службы, обычно ближе к 80 – 100 000 выходит из строя один или несколько шарниров или сайлент-блоков, проявляются стуки, нужно диагностировать и менять нужный элемент. А вот чтобы произвести ремонт, нужно снять чуть ли не все рычаги.

Из-за своей дороговизны и сложности в установке и ремонте, применялась только на дорогих авто, хотя сейчас некоторые производители применяют и на авто «С» класса.

Балка

На данный момент самый распространенный тип задней подвески (для автомобилей с передним приводом). А именно применяется «H» – образная торсионная балка. Жестко крепится к кузову автомобиля на 4 точки. Задние колеса автомобиля крепятся непосредственно к самой балке, через подшипник.

Это зависимая подвеска, здесь правое и левое задние колеса, связаны между собой, жестким элементом, а именно балкой. Если одно колесо резко попадает в яму, то есть оно опускается вниз, то другое колесо поднимается вверх, тем самым стабильность сцепления колес падает.

Назвать этот тип «комфортным» язык не поворачивается. Так как здесь нет большого количества «гасящих» сайлент-блоков, да и колеса связаны друг с другом, все удары которые попадают на одно колесо, передаются сразу и на другое. Тем самым большая часть шума от колес, ударов и прочего проходят в кузов. Конечно, если вы находитесь в основном в городских условиях, то балки вам будет достаточно.

Плюсы этого типа :

• Простая и надежная конструкция
• Дешевая
• Простое и легкое обслуживание
• Легкость монтажа
• Самый большой плюс, это правильная кинематика колеса. Ведь оно жестко сидит на балке и двигается только в нужной ему плоскости

Отрицательные моменты :

• Комфортность. Как я уже писал, выше многие вибрации и шум переходят в кузов, комфортабельной ее назвать сложно
• Тяжелее чем оппонент, а поэтому «неподрессоренные массы» здесь больше.
• Управляемость. Немного хуже из-за жесткой связи колес
• Такую подвеску можно применять только в переднем приводе, на остальных применение невозможно.

Не смотря, на негативные моменты, эта подвеска намного дешевле своего оппонента. Также ее монтаж и ремонт проще в разы. Банально нечему ломаться кроме пружин и амортизаторов. Вот почему сейчас в большом количестве переднеприводных автомобилей применяется именно такой вариант, а не какой – либо другой. Это банально удешевляет производство на 15 – 20 %, а это очень существенно.

Сейчас небольшое видео смотрим

Сейчас на автомобили устанавливают разные типы подвесок. Есть зависимая и независимая. В последнее время на автомобили бюджетного класса устанавливают полузависимую балку сзади и «МакФерсон» спереди. На машинах бизнес- и премиум-класса всегда использовалась независимая многорычажная подвеска. Какие плюсы и минусы у нее? Как она устроена? Обо всем этом и не только — далее в нашей сегодняшней статье.

Характеристика

Многорычажная подвеска устанавливается на автомобили с задне- и переднеприводной компоновкой. Имеет более сложное устройство, поэтому используется на автомобилях дорогого класса. Впервые многорычажная подвеска была установлена на «Ягуар Е-Туре» в начале 60-х годов. Со временем она модернизировалась и сейчас активно используется на автомобилях «Мерседес», «БМВ», «Ауди» и многих других.

Устройство

В чем особенности данной конструкции? Многорычажная подвеска предполагает наличие следующих элементов:

• Подрамника.
• Поперечных и продольных рычагов.
• Опоры ступицы.
• Амортизаторов и пружин.

Как это все закреплено?

Крепление ступицы к колесу осуществляется посредством четырех рычагов. Это позволяет колесу автомобиля беспрепятственно двигаться в поперечной и продольной плоскости. Несущим элементом в конструкции данной подвески является подрамник.

К нему крепится поперечный рычаг через специальные втулки с металлическим основанием. Для снижения вибраций, в них используется резина. Поперечные рычаги соединяются с опорой ступицы. Так осуществляется правильное положение колес в поперечной плоскости. Зачастую многорычажная независимая задняя подвеска включает в себя три поперечных рычага:

• Нижний задний.
• Передний.
• Верхний.

Последний осуществляет передачу усилий и соединяет подрамник с корпусом опоры колеса. Нижний отвечает за схождение. Задний элемент воспринимает усилия, которые передаются от кузова при движении автомобиля. Ведение колеса в продольном положении осуществляется благодаря продольному рычагу. Он крепится к кузову машины при помощи опоры. С другой стороны элемент соединяется со ступицей.

В легковом автомобиле имеется четыре продольных рычага — по одному на каждое колесо. Сама ступичная опора являет собой основание для колеса и подшипника. Последний крепится при помощи болта. Кстати, если не соблюсти его момент затяжки, можно вывести из строя подшипник. При произведении ремонта, следует оставить небольшой люфт в ступице. Иначе у вас рассыплется подшипник. Также многорычажная передняя подвеска имеет в своей конструкции винтовую пружину. Она опирается на нижний задний поперечный рычаг и воспринимает от него усилия. Отдельно от пружины размещается амортизатор. Обычно он соединяется с опорой ступицы.

Стабилизатор

Многорычажная в отличие от полузависимой балки, имеет в своей конструкции стабилизатор поперечной устойчивости. Само название говорит за предназначение элемента. Данная деталь снижает крены при прохождении поворотов на скорости. Также на этот параметр влияет жесткость амортизаторов и пружин. Наличие стабилизатора значительно снижает риск заноса при прохождении поворота, так как обеспечивает беспрерывный контакт колес с дорожным покрытием. Элемент являет собой некую металлическую штангу. Выглядит он так, как на фото ниже.

Устанавливается на подрамнике многорычажной подвески и крепится при помощи резиновых опор. Благодаря тягам штанга связывается с опорой ступицы. Какие имеет многорычажная подвеска плюсы и минусы? Давайте рассмотрим их ниже.

Преимущества

Автомобили с использованием данной подвески являются на порядок комфортнее. В конструкции используется несколько рычагов. Все они крепятся на подрамниках через сайлентблоки. Благодаря этому, при прохождении ямы подвеска отлично сглатывает все неровности.

Кстати, работает рычаг только того колеса, которое попало в яму. Если же это балка, все усилия будут передаваться на соседнюю ступицу. В машине, где использована многорычажная подвеска, не чувствуется излишних шумов и вибраций при прохождении неровностей дороги. Также данный автомобиль более безопасный. Объясняется это использованием стабилизатора поперечной устойчивости. По своему весу рычаги намного легче, чем балка. Это снижает снаряженную подрессорную массу автомобиля.

Таким образом, многорычажная подвеска — это:

• Комфорт.
• Отсутствие сильных ударов на кузов.
• Увеличенное сцепление колес с дорогой.
• Возможность поперечной и продольной регулировки.

Недостатки

Если поднимается вопрос о том, что лучше — балка или многорычажная подвеска, — стоит рассмотреть минусы последней. Самый большой недостаток — это сложность конструкции. Отсюда дороговизна обслуживания и недешевая цена самого автомобиля.

Стоимость многорычажной подвески в 2-3 раза выше, чем обычной полузависимой балки. Следующее — ресурс. Так как в конструкции используется много шарниров, рычагов и стайлентблоков, все они рано или поздно выходят из строя. Срок службы деталей многорычажной подвески составляет 100 тысяч километров. Что касается балки, она практически вечная. Конструкция на порядок надежнее и не требует дорогостоящего обслуживания. Максимум что требуется заменить — это амортизаторы. Они «ходят» по нашим дорогам около 80 тысяч километров. Многорычажной подвеске при езде по неровностям требуется большее внимание. Если машина начала издавать стуки в передней или задней части, стоит осмотреть состояние рычагов и стайлентблоков. При наличии люфтов и свободного хода их следует заменить.

Стоимость новых рычагов на «Мерседес» в 124-м кузове составляет 120 долларов на одно колесо. Несмотря на большой возраст и низкую стоимость автомобиля, запчасти для него не стали дешевле. То же самое касается и других машин, на которых используется данный тип подвески. При нужен подъемник или смотровая яма. Обычно такие машины ремонтируются в сервисных центрах. А это дополнительные расходы.

Можно ли выявить проблему самому?

Если при движении автомобиля вы заметили характерные стуки, возможно, требуется ремонт подвески. Чтобы выяснить точную причину, нужна смотровая яма или эстакада. Если это передняя подвеска, осматриваем состояние На нем имеется пыльник. Если он треснул, нужна срочная замена. Иначе вся грязь попадет внутрь и придется покупать новый ШРУС в сборе.

Проверьте люфт в рулевых тягах. Осмотрите амортизаторы. Если на них имеются потеки, скорее всего, звук идет именно от них. Это значит, что клапан внутри амортизатора пробит и шток двигается произвольно. Сайлентблоки рычагов и стабилизатора поперечной устойчивости тоже не должны иметь люфтов. Осмотр задней подвески следует начать с амортизаторов. Далее проверяем и тяги. Часто элементы повреждаются в районе соприкосновения с выхлопной трубой.

Уделите этому месту особое внимание. Если глушитель бьет о кузов, есть характерные следы ударов, стоит заменить его подушку. В большинстве случаем проблема исчезает. Осмотрев состояние подвески, подведите итог, какие элементы вышли из строя и требуют замены. При отсутствии опыта рекомендуется обратиться в сервис.

Заключение

Итак, мы выяснили особенности многорычажной подвески. Как видите, она имеет множество недостатков. Но главное ее преимущество — это комфорт. То, как едет этот автомобиль, не сравнить ни с чем. Также он более маневренный. Если стоит выбор — балка или многорычажка, — стоит отталкиваться от бюджета. Последнюю подвеску надо брать только в случае, если вы готовы потратить как минимум 400 долларов на ее обслуживание.

Многорычажная подвеска – устройство, принцип работы, ремонт + видео

Многорычажная подвеска – что это?

Первым серийным автомобилем, на котором установили подвеску нового типа, был Jaguar E-type 1961 года выпуска. Со временем ее с успехом стали применять и на передней оси автомобилей, как, например, на некоторых моделях Audi. Применение многорычажной подвески придает автомобилю изумительную плавность движения, превосходную управляемость и способствует снижению шума.

В данной конструкции крепление ступиц колес осуществляется при помощи четырех рычагов, что позволяет регулировку в продольной и поперечной плоскостях. Конструкция многорычажной подвески состоит из следующих узлов и деталей:

• продольные рычаги;
• поперечные рычаги;
• подрамник;
• опора ступицы;
• амортизаторы;
• пружины.

Основным несущим элементом подвески выступает подрамник, к нему фиксируются поперечные рычаги, соединенные с опорой ступицы, что в свою очередь обеспечивает ее поперечное положение. Многорычажная задняя подвеска, которую устанавливают на современных автомобилях, состоит из трех или пяти поперечных рычагов.

Это интересно: Демонтаж и замена вентилятора печки на «Рено Меган» 2 (3) своими руками

История создания многорычажной подвески

Пионерами создания серийного автомобиля с многорычажной подвеской были инженеры компании Porsche. В 1979 году на модели 928 впервые появляется многорычажная задняя подвеска. Решение было простым, как все гениальное: чтобы предотвратить нежелательное перемещение колеса в продольном направлении, они добавили к уже существовавшей конструкции два вспомогательных рычага.
В 1982 году подобная схема была реализована на Mercedes-Benz 190. По сравнению с подвеской Porsche 928, она была серьезным шагом вперед. Инженеры «научили» заднее нагруженное колесо отклоняться внутрь поворота, то есть подруливать передним колесам. Благодаря этому автомобиль проходил виражи «как по рельсам».

Принцип работы

Особенности функционирования подвески задают автомобилю такие важные характеристики, как управляемость, устойчивость и плавность хода, что в целом определяет уровень безопасности. При совершении различных манёвров, разгоне, торможении, а также преодолении неровностей дорожного полотна система активизируется. Способность ступицы менять расположение в горизонтальной плоскости, обуславливающая отличные характеристики при вхождении в повороты и прочих условиях, является отличительной чертой конструкции. Независимая многорычажная подвеска не что иное, как результат эволюции двухрычажной. Сконструировать ходовую этого типа сложнее, потому проектируют её, применяя компьютерное моделирование. Как правило, ходовой с множеством рычагов оснащена задняя ось, при этом встречаются и варианты, где она применяется для передней части, а схема многорычажной подвески предполагает соединение одного из рычагов к рулевой рейке.

По степени жёсткости различают множество вариантов ходовой. Наиболее информативное управление обеспечивается более жёсткой подвеской, при этом уровень комфорта снижается. Мягкая подвеска, напротив, обеспечивая максимум удобства, уступает в управляемости, поэтому важно так важно реализовать эти необходимые качества в одной конструкции. Независимая подвеска подразумевает реализацию автономной работы колёс, так, независимые друг от друга верхние и нижние рычаги фиксируются на кузове и на ступице, причём каждый из элементов выполняет свою задачу, формируя характер системы, будь то изменение поперечного перемещения или развал.

Принцип работы многорычажной подвески остаётся тем же, что и у двухрычажной. Смещение колеса по направлениям вверх и вниз относительно кузова обеспечивается поперечными рычагами, продольный же рычаг отвечает за препятствие продольному перемещению. Под действием гасящих устройств жёсткость перемещения упругих элементов смягчается и передача на кузов силы удара, созданной наездом колеса на дорожную неровность, минимализируется, чем и обусловлена плавность хода. Стабилизатор при этом выполняет функцию, предупреждающую раскачивание корпуса кузова и крены. Систему, как и прочие узлы и агрегаты машины, требуется периодически обслуживать, а чем сложнее конструкция, тем хлопотнее уход. Чаще ремонтировать придётся подвеску, работающую в тяжёлых условиях эксплуатации.

Хит среди независимых подвесок

Полюбилась «многорычажка» производителям и владельцам машин не зря. Это чудо инженерной мысли обладает действительно уникальными характеристиками – имеет высокую плавностью хода, делает авто отлично управляемым и даже шумит меньше своих собратьев.

Единственный серьёзный недостаток – цена, обусловленная сложностью изготовления и настройки. Несмотря на это, увидеть её можно и на легковушках, и на грузовых автомобилях.

По сравнению с другими видами, «многорычажка» довольно молода. Считается, что впервые она появилась на спортивном автомобиле Porsche 928 в конце 70-х годов прошлого столетия. Другие немецкие компании быстро подхватили идею и стали совершенствовать независимую многорычажную систему.

Так, к примеру, в Mercedes в 1982 году выпустили модель, задняя подвеска которой могла подруливать в сторону поворота. А Audi начали устанавливать её и на переднюю ось легковых автомобилей.

Основные достоинства многорычажки

Многие модели автомобилей предлагают либо превосходную управляемость, либо комфорт, но реализация в конструкции нескольких рычагов позволяет не выбирать между двумя важными характеристиками, исключая одно из понятий из списка преимуществ авто. Конечно, идеальных решений не бывает, как и совершенству предела нет, поэтому многорычажная подвеска имеет свои плюсы и минусы. Отличное сочетание удобства и лёгкости управления сделали Мультилинк очень популярной системой, несмотря на присутствующие недостатки. Недаром ходовые данного типа используются на автомобилях премиум класса. Основные преимущества машины с многорычажной подвеской заключаются в следующем:

• Колёса одного моста не находятся в зависимости друг от друга (например, активируется только рычаг колеса, попавшего в яму). В случае с балкой передача усилия выполняется на соседнюю ступицу;
• Отличная управляемость, в том числе на высоких скоростях и в условиях экстремального, аварийного вождения;
• Смягчение жёсткой подвески достигается за счёт качающихся пружин, берущих на себя удар изъянов дорог, тогда как в салоне толчков не ощущается;
• Устойчивость, превосходное сцепление с дорожным полотном, что обеспечивает высокий уровень безопасности;
• Удерживание колеса перпендикулярно дороге, чем обеспечено увеличение контактной поверхности и улучшение сцепления дорожным покрытием;
• Снижение массы за счёт применения в строении системы элементов из алюминия;
• Поперечная и продольная регулировка улов положения ступицы;
• Защита от шума и вибраций;
• Универсальность ходовой, её можно применить в машинах с передним, задним или полным приводом.

Конструкция многорычажной подвески и принцип ее работы

Как известно, вся гениальность в простоте. Именно этим принципом руководствовались создатели многорычажной подвески. Она состоит из следующих деталей и механизмов:

• поперечные и продольные рычаги;
• опора ступицы;
• пара амортизаторов;
• подрамник;
• пружины.

Каждый из рычагов прикреплен к ступице через шаровую опору и цилиндрический сайлентблок. С другой стороны рычаги крепятся к подрамнику снова-таки через сайлентблок. Подрамник же используется для придачи всей конструкции особой жесткости. Причиной создания многорычажной подвески была недостаточная поворачиваемость, провоцировавшая резкие заносы, поэтому инженерам и пришлось дорабатывать стандартную конструкцию.

Как это все закреплено?

Крепление ступицы к колесу осуществляется посредством четырех рычагов. Это позволяет колесу автомобиля беспрепятственно двигаться в поперечной и продольной плоскости. Несущим элементом в конструкции данной подвески является подрамник.

К нему крепится поперечный рычаг через специальные втулки с металлическим основанием. Для снижения вибраций, в них используется резина. Поперечные рычаги соединяются с опорой ступицы. Так осуществляется правильное положение колес в поперечной плоскости. Зачастую многорычажная независимая задняя подвеска включает в себя три поперечных рычага:

• Нижний задний.
• Передний.
• Верхний.

Последний осуществляет передачу усилий и соединяет подрамник с корпусом опоры колеса. Нижний отвечает за схождение. Задний элемент воспринимает усилия, которые передаются от кузова при движении автомобиля. Ведение колеса в продольном положении осуществляется благодаря продольному рычагу. Он крепится к кузову машины при помощи опоры. С другой стороны элемент соединяется со ступицей.

В легковом автомобиле имеется четыре продольных рычага — по одному на каждое колесо. Сама ступичная опора являет собой основание для колеса и подшипника. Последний крепится при помощи болта. Кстати, если не соблюсти его момент затяжки, можно вывести из строя подшипник. При произведении ремонта, следует оставить небольшой люфт в ступице. Иначе у вас рассыплется подшипник. Также многорычажная передняя подвеска имеет в своей конструкции винтовую пружину. Она опирается на нижний задний поперечный рычаг и воспринимает от него усилия. Отдельно от пружины размещается амортизатор. Обычно он соединяется с опорой ступицы.

Устройство многорычажной подвески

Появившаяся еще в середине века многорычажная подвеска до недавнего времени считалась атрибутом дорогих автомобилей представительского класса. Но оптимизация технологии изготовления деталей позволила устанавливать ее даже на бюджетные авто.

В основе конструкции независимой многорычажной подвески лежат несколько рычагов (верхние, нижние, продольные, поперечные). Принцип привязки ступицы к кузову сильно напоминает классическую двухрычажную подвеску. Существует множество вариантов исполнения подвески, причем, как для передних, так и для задних колес.

Подробно рассмотрев устройство и работу одной из них, несложно понять общий принцип функционирования многорычажки.

3 — подрамник. Является несущей конструкцией. Он крепится к кузову с помощью сайлентблоков, обеспечивая гашение вибраций. Все поперечные рычаги (один верхний и два нижних) соединены с подрамником.

9 — верхний рычаг. Он шарнирно соединяет опору ступицы с подрамником, позволяя ей совершать колебания в вертикальной плоскости. Соединения обеспечивают резино-металлические сайлентблоки.

6 — поперечный нижний задний рычаг. Функция его та же, что и у верхнего рычага, только поддерживает опору ступицы снизу. Если дальше не рассматривать подвеску, то получился макет двухрычажной версии.

10 — поперечный нижний передний рычаг. Он удерживает ступичный узел от поперечного смещения. Соединен он не жестко. Следовательно, колесо имеет определенное смещение в указанном направлении. На гладком, но неровном покрытии (продавленный асфальт) многорычажка обладает эффектом подруливания. Этим обеспечивается отличная управляемость.

11 — продольный нижний рычаг. Он удерживает ступицу от смещений в продольном направлении.

5 — регулировочные болты. Даже задняя подвеска имеет определенный угол установки колес. Данные болты служат для его регулировки.

Это интересно: Компьютерная диагностика автомобиля

Пружина — 7 опирается одним торцом в нижний задний рычаг, а другим — в специальный отлив в поперечине подрамника.

Амортизатор — 2 монтируется отдельно от пружины, не загромождая пространство.

Диагностика и ремонт задней подвески

Теперь переходите к задней подвеске. Тут деталей меньше, но это вовсе не значит, что нужно быть менее внимательными. Опять же начинаем все с амортизаторов. Далее вашего внимания должны удостоиться тяги и уплотнители. Особенностью задней подвески является соседство выхлопной трубы, которая также может производить похожий на поломку подвески звук, если она плохо закреплена, расшаталась или прислонилась к какой-то детали, создавая трение и постукивание. Глушитель внимательно обследуют, можно покачать его в разные стороны, вероятно, это уберет странный стук, также осмотрите крепление.

Итак, осмотр закончен, узлы подтянуты, частичная замена произведена. Пожалуй, это «первая помощь» вашему автомобилю. Прочий ремонт потребует более сложного технического оснащения и квалификации. Не поленитесь залезть под «брюшко» машины, если услышали подозрительный стук. Естественно, на СТО вам починят любую неисправность, но есть вероятность, что вы попросту переплатите за минутную замену резиновой прокладки или еще за какую-то незначительную операцию.

Главная →

Обслуживание и Ремонт →

Ходовая часть →

Это интересно: Обезжиривание кузова – необходимый этап покраски автомобиля

Стабилизатор

Многорычажная в отличие от полузависимой балки, имеет в своей конструкции стабилизатор поперечной устойчивости. Само название говорит за предназначение элемента. Данная деталь снижает крены при прохождении поворотов на скорости. Также на этот параметр влияет жесткость амортизаторов и пружин. Наличие стабилизатора значительно снижает риск заноса при прохождении поворота, так как обеспечивает беспрерывный контакт колес с дорожным покрытием. Элемент являет собой некую металлическую штангу. Выглядит он так, как на фото ниже.

Устанавливается на подрамнике многорычажной подвески и крепится при помощи резиновых опор. Благодаря тягам штанга связывается с опорой ступицы. Какие имеет многорычажная подвеска плюсы и минусы? Давайте рассмотрим их ниже.

Достоинства и недостатки многорычажной подвески

Между тем с ростом скорости потребовалось изменить заднюю подвеску переднеприводных машин. Зависимая схема уже не годилась для скоростных прохождений связок поворотов.

Впервые многорычажные подвески стали использоваться в раллийном спорте. Такая подвеска действовала независимо, то есть правая и левая части шасси не были связаны одной балкой и крепились к кузову сепаратно через систему рычагов. В многорычажной подвеске для крепления ступицы колеса используется не менее четырех рычагов, что обеспечивает независимую продольную и поперечную регулировки колеса.

Вопрос-ответ

Что лучше — пневмоподвеска или пружинная подвеска?

Рычаги могут удерживать кузов в прямом положении, благодаря чему машина перестает крениться при боковых перегрузках. Поэтому в виражах корма лучше цепляется за дорогу и позволяет проходить повороты на высокой скорости.

Кроме того, многорычажная подвеска обладает подруливающим эффектом, благодаря чему в поворотах она «забрасывает» корму в сторону заноса, придавая машине элементы избыточной поворачиваемости. Тем самым автомобиль способен проходить виражи гораздо большей крутизны без сноса.

Плюсы многорычажной подвески:

• правое и левое колеса независимы друг от друга, благодаря чему снижаются крены при боковых перегрузках;
• низкий вес деталей шасси по сравнению с торсионной балкой;
• хорошая управляемость и отличное сцепление с дорогой;
• возможность тонких настроек, из-за чего автомобиль получает более спортивный характер.

Проверка для бестселлеров. Какие седаны лучше всего справляются с ямами? Подробнее

Преимущества

Автомобили с использованием данной подвески являются на порядок комфортнее. В конструкции используется несколько рычагов. Все они крепятся на подрамниках через сайлентблоки. Благодаря этому, при прохождении ямы подвеска отлично сглатывает все неровности.

Кстати, работает рычаг только того колеса, которое попало в яму. Если же это балка, все усилия будут передаваться на соседнюю ступицу. В машине, где использована многорычажная подвеска, не чувствуется излишних шумов и вибраций при прохождении неровностей дороги. Также данный автомобиль более безопасный. Объясняется это использованием стабилизатора поперечной устойчивости. По своему весу рычаги намного легче, чем балка. Это снижает снаряженную подрессорную массу автомобиля.

Таким образом, многорычажная подвеска — это:

• Комфорт.
• Отсутствие сильных ударов на кузов.
• Увеличенное сцепление колес с дорогой.
• Возможность поперечной и продольной регулировки.

Конструкция многорычажной подвески

Каждый рычаг многорычажной подвески одним концом прикреплен к ступице колеса через шаровую опору или цилиндрический сайлентблок, а другим к подрамнику или лонжерону через тот же цилиндрический сайлентблок. В некоторых конструкциях используются раздвоенные рычаги, как в двухрычажной подвеске, прикрепленные к кузову или подрамнику в двух точках. В подавляющем большинстве для крепления рычагов задней оси используется подрамник, для придания всей конструкции жесткости.

Многорычажная подвеска может быть установлена на переднюю ось автомобиля, но чаще всего используется на задней оси

В передней подвеске продольные рычаги часто заменяют реактивными тягами, которые выполняют одновременно функцию рычага и отчасти стабилизатора устойчивости.

Многорычажная подвеска может быть установлена на переднюю ось автомобиля, но чаще всего используется на задней оси.

В основе многорычажной подвески лежит проверенная временем схема подвески на двух поперечных рычагах. Основную несущую функцию выполняет нижний рычаг. При работе подвески он нагружен больше всего. Верхний рычаг при двухрычажной конструкции, как правило, раздвоенный. У двухрычажной подвески есть один существенный недостаток. Если начать торможение в повороте, рычаги работают на изгиб. При этом колесо на наружной стороне отклоняется на несколько градусов. Это вызывает избыточную поворачиваемость, что может привести к резкому срыву автомобиля в занос.

Именно этот недостаток побудил инженеров спроектировать конструкцию с двумя рычагами вместо одного, обеспечив, тем самым, большую эластичность общей конструкции. При этом, в общепринятой многорычажной системе двумя рычагами заменен нижний рычаг, а не верхний, и крепятся они к ступице, обеспечивая ее устойчивость в горизонтальном положении. К ступице рычаги присоединены на разной высоте, а один из них, вспомогательный (передний), выполняет также функцию регулировочного.

Продольные рычаги обеспечивают устойчивое положение ступицы в продольном направлении, не позволяя ей отклоняться ни вперед, ни назад.

Многорычажная подвеска – устройство, принцип работы, ремонт + видео

Многорычажная подвеска – что это?

Первым серийным автомобилем, на котором установили подвеску нового типа, был Jaguar E-type 1961 года выпуска. Со временем ее с успехом стали применять и на передней оси автомобилей, как, например, на некоторых моделях Audi. Применение многорычажной подвески придает автомобилю изумительную плавность движения, превосходную управляемость и способствует снижению шума.

В данной конструкции крепление ступиц колес осуществляется при помощи четырех рычагов, что позволяет регулировку в продольной и поперечной плоскостях. Конструкция многорычажной подвески состоит из следующих узлов и деталей:

• продольные рычаги;
• поперечные рычаги;
• подрамник;
• опора ступицы;
• амортизаторы;
• пружины.

Основным несущим элементом подвески выступает подрамник, к нему фиксируются поперечные рычаги, соединенные с опорой ступицы, что в свою очередь обеспечивает ее поперечное положение. Многорычажная задняя подвеска, которую устанавливают на современных автомобилях, состоит из трех или пяти поперечных рычагов.

Это интересно: Демонтаж и замена вентилятора печки на «Рено Меган» 2 (3) своими руками

Плюсы и минусы многорычажной подвески

Положительные стороны многорычажной подвески трудно переоценить. Благодаря использованию сайлентблоков во всех рычагах и выверенной кинематики подвески, мы получаем отличную плавность хода. Но самое главное достоинство такой подвески, конечно же, управляемость.

Многорычажная подвеска требовательна к качеству дорог и на российских просторах изнашивается довольно быстро

Но за удовольствие от поездок приходится платить. Такая подвеска требовательна к качеству дорог и на российских просторах изнашивается довольно быстро.

В соответствии с концепцией модульной замены узлов, большинство производителей позиционируют примененные в подвеске их автомобиелей рычаги как неразборные. Стоимость рычагов, при этом, как правило, высока. Соответственно, переборка всей подвески обходится в круглую сумму. Возможность сэкономить часть денег есть, однако для этого придется провести некоторые изыскания.

Как правило, производители универсальных деталей подвески, таких как сайлентблоки и шаровые опоры, делают запчасти всех возможных калибров и размеров. Однако, чтобы подобрать подходящие сайлентблоки для всех рычагов задней подвески того же Mercedes-Benz, придется внимательно проштудировать не один каталог.

Принцип работы

Особенности функционирования подвески задают автомобилю такие важные характеристики, как управляемость, устойчивость и плавность хода, что в целом определяет уровень безопасности. При совершении различных манёвров, разгоне, торможении, а также преодолении неровностей дорожного полотна система активизируется. Способность ступицы менять расположение в горизонтальной плоскости, обуславливающая отличные характеристики при вхождении в повороты и прочих условиях, является отличительной чертой конструкции. Независимая многорычажная подвеска не что иное, как результат эволюции двухрычажной. Сконструировать ходовую этого типа сложнее, потому проектируют её, применяя компьютерное моделирование. Как правило, ходовой с множеством рычагов оснащена задняя ось, при этом встречаются и варианты, где она применяется для передней части, а схема многорычажной подвески предполагает соединение одного из рычагов к рулевой рейке.

По степени жёсткости различают множество вариантов ходовой. Наиболее информативное управление обеспечивается более жёсткой подвеской, при этом уровень комфорта снижается. Мягкая подвеска, напротив, обеспечивая максимум удобства, уступает в управляемости, поэтому важно так важно реализовать эти необходимые качества в одной конструкции. Независимая подвеска подразумевает реализацию автономной работы колёс, так, независимые друг от друга верхние и нижние рычаги фиксируются на кузове и на ступице, причём каждый из элементов выполняет свою задачу, формируя характер системы, будь то изменение поперечного перемещения или развал.

Принцип работы многорычажной подвески остаётся тем же, что и у двухрычажной. Смещение колеса по направлениям вверх и вниз относительно кузова обеспечивается поперечными рычагами, продольный же рычаг отвечает за препятствие продольному перемещению. Под действием гасящих устройств жёсткость перемещения упругих элементов смягчается и передача на кузов силы удара, созданной наездом колеса на дорожную неровность, минимализируется, чем и обусловлена плавность хода. Стабилизатор при этом выполняет функцию, предупреждающую раскачивание корпуса кузова и крены. Систему, как и прочие узлы и агрегаты машины, требуется периодически обслуживать, а чем сложнее конструкция, тем хлопотнее уход. Чаще ремонтировать придётся подвеску, работающую в тяжёлых условиях эксплуатации.

Основные достоинства многорычажки

Многие модели автомобилей предлагают либо превосходную управляемость, либо комфорт, но реализация в конструкции нескольких рычагов позволяет не выбирать между двумя важными характеристиками, исключая одно из понятий из списка преимуществ авто. Конечно, идеальных решений не бывает, как и совершенству предела нет, поэтому многорычажная подвеска имеет свои плюсы и минусы. Отличное сочетание удобства и лёгкости управления сделали Мультилинк очень популярной системой, несмотря на присутствующие недостатки. Недаром ходовые данного типа используются на автомобилях премиум класса. Основные преимущества машины с многорычажной подвеской заключаются в следующем:

• Колёса одного моста не находятся в зависимости друг от друга (например, активируется только рычаг колеса, попавшего в яму). В случае с балкой передача усилия выполняется на соседнюю ступицу;
• Отличная управляемость, в том числе на высоких скоростях и в условиях экстремального, аварийного вождения;
• Смягчение жёсткой подвески достигается за счёт качающихся пружин, берущих на себя удар изъянов дорог, тогда как в салоне толчков не ощущается;
• Устойчивость, превосходное сцепление с дорожным полотном, что обеспечивает высокий уровень безопасности;
• Удерживание колеса перпендикулярно дороге, чем обеспечено увеличение контактной поверхности и улучшение сцепления дорожным покрытием;
• Снижение массы за счёт применения в строении системы элементов из алюминия;
• Поперечная и продольная регулировка улов положения ступицы;
• Защита от шума и вибраций;
• Универсальность ходовой, её можно применить в машинах с передним, задним или полным приводом.

Что такое зависимая и независимая подвеска, и какая из них лучше

1. Что такое зависимая подвеска?

Для начала, говоря о типах подвески, стоит понять, о какой «зависимости» и «независимости» идет речь. А речь в них идет прежде всего о зависимости друг от друга колес одной оси при прохождении неровностей. Соответственно, зависимая подвеска – это такая подвеска, в которой ось жестко связывает между собой два колеса.

2. Каковы преимущества и недостатки зависимой подвески?

Из конструкции зависимой подвески напрямую следуют одновременно ее главный недостаток и некоторое преимущество: недостаток заключается в том, что при наезде одного колеса оси на неровность наклоняется и другое колесо оси, что снижает комфорт передвижения и равномерность сцепления колес с поверхностью, а преимущество – в том, что при движении по ровной дороге колеса, жестко закрепленные на оси, не меняют своего вертикального положения при прохождении поворотов, что обеспечивает равномерное и постоянное сцепление с поверхностью.

Статьи / Популярные вопросы Что такое геометрическая проходимость автомобиля Владельцы серьезных внедорожников ругают современные кроссоверы за низкую проходимость – в том числе и геометрическую. И зачастую, надо сказать, вполне заслуженно. Что же такое геометрическа… 13395 0 4 09.10.2017

Однако недостатки зависимой подвески на этом не заканчиваются. Кроме зависимости колес друг от друга, распространение такой подвески в современных легковых автомобилях было сведено к нулю из-за больших неподрессоренных масс, а также необходимости сильно поднимать пол автомобиля для обеспечения полноценной артикуляции подвески, особенно в случае с ведущим мостом.

Говоря о зависимой подвеске, стоит отметить несколько важных фактов. Во-первых, зависимая подвеска в современных автомобилях практически не встречается на передней оси – там ее вытеснила более совершенная, легкая и удобная схема МакФерсон. На улицах еще можно встретить автомобили с мостом спереди – но это либо старые полноприводные внедорожники с двумя ведущими мостами, либо грузовики и автобусы. Таким образом, говоря о зависимой подвеске при выборе современного автомобиля, мы имеем в виду ее применение на задней оси.

Во-вторых, зависимая подвеска может быть разной конструкционно и присутствовать как на ведущей, так и на ведомой задней оси. В первом случае это мост, подвешенный на продольных рессорах или продольных направляющих рычагах: такая схема еще встречается на некоторых современных внедорожниках и пикапах. Во втором случае – это задняя балка, которая применяется на недорогих переднеприводных автомобилях. Иногда в конструкции такой балки применены торсионы, работающие на скручивание, и речь идет о так называемой полузависимой балке – но конструктивно это все та же зависимая подвеска с несколько иным принципом работы.

3. Что такое независимая подвеска?

Независимая подвеска – это такая подвеска, в которой колеса одной оси не связаны друг с другом, и изменение положения одного колеса не оказывает влияния на другое.

4. Каковы преимущества и недостатки независимой подвески?

В противовес зависимой подвеске, одним из основных преимуществ независимой является именно то, что при наезде одного колеса на неровность другое не меняет своего положения. Эта независимость работы подвесок на разных сторонах оси обеспечивает больший комфорт и более равномерное сцепление с поверхностью при прохождении неровностей. Кроме того, независимая подвеска обеспечивает меньшие неподрессоренные массы, а также позволяет работать над их уменьшением за счет изменения конфигурации и материалов изготовления элементов подвески – к примеру, алюминиевые рычаги на сегодняшний день являются довольно популярным способом снижения неподрессоренных масс у дорогих автомобилей. Один из недостатков – то, что параметры положения колеса вроде развала, схождения и ширины колеи могут меняться при работе подвески.

Конструктивных вариаций независимых подвесок существует намного больше, чем зависимых – за многие годы были разработаны схемы на продольных, косых и поперечных рычагах, многорычажные, пневматические, гидропневматические и активные подвески, и даже вариации с магнитореологическими амортизаторами, заполненными ферромагнитной жидкостью, изменяющей свои свойства под воздействием магнитного поля. Однако принципиальные цели разработки всех этих конструкций остались теми же, что и раньше: это обеспечение максимального комфорта при передвижении, стабильности в поведении автомобиля и улучшения его управляемости.

5. Какую подвеску предпочесть при покупке автомобиля?

При выборе автомобиля стоит учитывать потенциальные сценарии его эксплуатации и собственные пожелания к стоимости его обслуживания. В целом здесь работает простой принцип «чем сложнее, тем дороже».

Статьи / Практика Но странный стук зовет: как проверить и починить многорычажную подвеску До недавнего времени считалось, что машина с многорычажкой сзади – это так же редко и дорого, как концерт Пола Маккартни на Красной площади. Но времена меняются, и сегодня такая подвеска вст… 6044 0 2 26.07.2017

Зависимая подвеска более проста по конструкции и, соответственно, ее обслуживание будет более простым и дешевым, а ремонт ей, скорее всего, потребуется позже, чем независимой у автомобилей в одной ценовой категории. Однако, выбирая простоту и надежность, придется смириться с чуть меньшими комфортом и управляемостью. Отдельно стоит упомянуть внедорожники: в случае выбора автомобиля высокой проходимости зависимая мостовая подвеска (как минимум, сзади) является практически безальтернативным выбором.

Независимая подвеска имеет более сложную конструкцию – это означает, что с одной стороны, она обеспечит больший комфорт и более азартную управляемость, но при этом ее ресурс, скорее всего, окажется пониже, а ремонт не ограничится заменой пары сайлентблоков. Но, справедливости ради, стоит отметить, что ремонт и обслуживание многорычажных подвесок популярных автомобилей в настоящее время не является чем-то запредельно сложным или дорогим.

Таким образом, если вы готовы немного переплатить за больший комфорт, а сценарий использования автомобиля – преимущественно городской или по хорошим дорогам, то оптимальным выбором станет независимая подвеска. Если же при выборе машины вы стремитесь к максимальной экономичности в ремонте и обслуживании, или автомобиль будет эксплуатироваться в жестких условиях, где ресурс подвески приоритетнее комфорта и управляемости, то стоит предпочесть более простую зависимую подвеску.

Как это все закреплено?

Крепление ступицы к колесу осуществляется посредством четырех рычагов. Это позволяет колесу автомобиля беспрепятственно двигаться в поперечной и продольной плоскости. Несущим элементом в конструкции данной подвески является подрамник.

К нему крепится поперечный рычаг через специальные втулки с металлическим основанием. Для снижения вибраций, в них используется резина. Поперечные рычаги соединяются с опорой ступицы. Так осуществляется правильное положение колес в поперечной плоскости. Зачастую многорычажная независимая задняя подвеска включает в себя три поперечных рычага:

• Нижний задний.
• Передний.
• Верхний.

Последний осуществляет передачу усилий и соединяет подрамник с корпусом опоры колеса. Нижний отвечает за схождение. Задний элемент воспринимает усилия, которые передаются от кузова при движении автомобиля. Ведение колеса в продольном положении осуществляется благодаря продольному рычагу. Он крепится к кузову машины при помощи опоры. С другой стороны элемент соединяется со ступицей.

В легковом автомобиле имеется четыре продольных рычага — по одному на каждое колесо. Сама ступичная опора являет собой основание для колеса и подшипника. Последний крепится при помощи болта. Кстати, если не соблюсти его момент затяжки, можно вывести из строя подшипник. При произведении ремонта, следует оставить небольшой люфт в ступице. Иначе у вас рассыплется подшипник. Также многорычажная передняя подвеска имеет в своей конструкции винтовую пружину. Она опирается на нижний задний поперечный рычаг и воспринимает от него усилия. Отдельно от пружины размещается амортизатор. Обычно он соединяется с опорой ступицы.

Как работает многорычажная задняя подвеска?

На первый взгляд может показаться, что механизм это достаточно сложный, но при ближайшем рассмотрении оказывается все совсем наоборот. Далее мы расскажем о том, как работает многорычажная задняя подвеска и о многом другом.
Как известно в конструкцию данного механизма входят рычаги, амортизатор, пружины, ступичные опоры, стабилизатор устойчивости и подрамник. Рычаги крепятся в подрамнику и раме автомобиля. Поперечные рычаги фиксируются со ступицей колеса, в поперечной плоскости обеспечивают ее устойчивое положение. Задачей верхнего рычага является передача поперечных нагрузок и надежное крепление подрамника к колесу. Передний нижний рычаг несет ответственность за схождение колес автомобиля. Задний нижний рычаг принимает на себя груз кузова автомобиля. Продольный рычаг фиксирует колеса в направлении продольной оси. Крепление к кузову в данном случае осуществляется с помощью опоры. Другой край рычага крепиться к ступице. В данном узле находятся подшипники, крепления колес и другие необходимые детали. Как правило, амортизаторы и пружины устанавливаются отдельно друг от друга. Для того чтобы снизить угол наклона автомобиля во время прохождения поворотов и виражей используется стабилизатор поперечной устойчивости. Крепление стабилизатора осуществляется с помощью резиновых опор, тяги соединяют штанги и опоры ступиц.

Данная конструкция подвески является результатом долгих лет усовершенствований и исследований. Она позволила избежать аварийных ситуаций, пробоев, удержать автомобиль в вертикальном положении на поворотах. Она представляет собой более громоздкий узел, чем предыдущие модификации, а также стоит дороже. Однако от этого не теряет своей популярности отчасти благодаря возможностям, которые получает автовладелец.

Диагностика и ремонт задней подвески

Теперь переходите к задней подвеске. Тут деталей меньше, но это вовсе не значит, что нужно быть менее внимательными. Опять же начинаем все с амортизаторов. Далее вашего внимания должны удостоиться тяги и уплотнители. Особенностью задней подвески является соседство выхлопной трубы, которая также может производить похожий на поломку подвески звук, если она плохо закреплена, расшаталась или прислонилась к какой-то детали, создавая трение и постукивание. Глушитель внимательно обследуют, можно покачать его в разные стороны, вероятно, это уберет странный стук, также осмотрите крепление.

Итак, осмотр закончен, узлы подтянуты, частичная замена произведена. Пожалуй, это «первая помощь» вашему автомобилю. Прочий ремонт потребует более сложного технического оснащения и квалификации. Не поленитесь залезть под «брюшко» машины, если услышали подозрительный стук. Естественно, на СТО вам починят любую неисправность, но есть вероятность, что вы попросту переплатите за минутную замену резиновой прокладки или еще за какую-то незначительную операцию.

Главная →

Обслуживание и Ремонт →

Ходовая часть →

Это интересно: Обезжиривание кузова – необходимый этап покраски автомобиля

Стабилизатор

Многорычажная в отличие от полузависимой балки, имеет в своей конструкции стабилизатор поперечной устойчивости. Само название говорит за предназначение элемента. Данная деталь снижает крены при прохождении поворотов на скорости. Также на этот параметр влияет жесткость амортизаторов и пружин. Наличие стабилизатора значительно снижает риск заноса при прохождении поворота, так как обеспечивает беспрерывный контакт колес с дорожным покрытием. Элемент являет собой некую металлическую штангу. Выглядит он так, как на фото ниже.

Устанавливается на подрамнике многорычажной подвески и крепится при помощи резиновых опор. Благодаря тягам штанга связывается с опорой ступицы. Какие имеет многорычажная подвеска плюсы и минусы? Давайте рассмотрим их ниже.

Преимущества

Автомобили с использованием данной подвески являются на порядок комфортнее. В конструкции используется несколько рычагов. Все они крепятся на подрамниках через сайлентблоки. Благодаря этому, при прохождении ямы подвеска отлично сглатывает все неровности.

Кстати, работает рычаг только того колеса, которое попало в яму. Если же это балка, все усилия будут передаваться на соседнюю ступицу. В машине, где использована многорычажная подвеска, не чувствуется излишних шумов и вибраций при прохождении неровностей дороги. Также данный автомобиль более безопасный. Объясняется это использованием стабилизатора поперечной устойчивости. По своему весу рычаги намного легче, чем балка. Это снижает снаряженную подрессорную массу автомобиля.

Таким образом, многорычажная подвеска — это:

• Комфорт.
• Отсутствие сильных ударов на кузов.
• Увеличенное сцепление колес с дорогой.
• Возможность поперечной и продольной регулировки.

Конструктивные особенности

Многорычажная подвеска, как все независимые виды, является универсальной и может применяться на обеих осях авто. Но чаще она все же ставиться на задней оси, хотя есть авто, у которых многорычажка стоит спереди.

Многорычажная подвеска не является какой-то новой разработкой, мало того, она – всего лишь доработанная версия одного из самых старых типов – двухрычажной независимой. Да и использовать ее на авто начали уже достаточно давно.

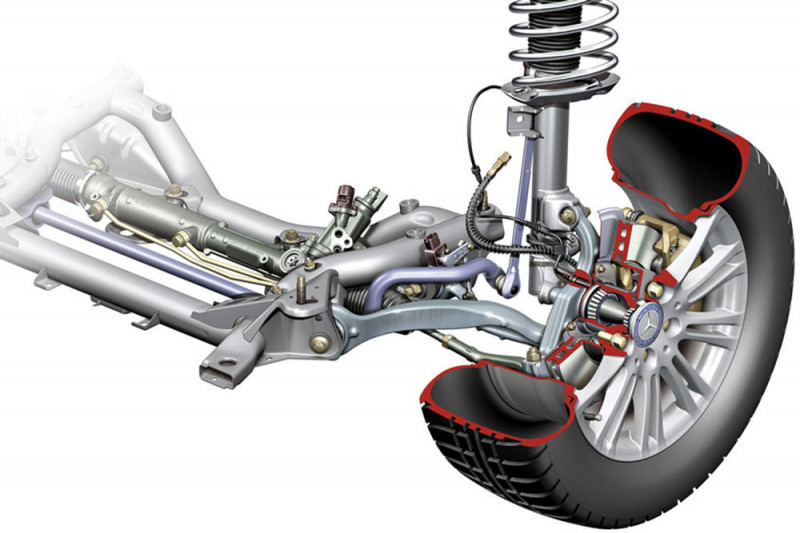

Задняя подвеска Mercedes-Benz

Вся суть конструкции этого вида заключается в том, что поперечные рычаги двухрычажной подвески (которые обычно имели А-образную форму) попросту разделили, тем самым получив вместо двух (верхнего и нижнего) – четыре рычага. Хотя в некоторых вариациях этой подвески верхний рычаг так и остался А-образным и он один. Дополнительно в конструкцию многорычажки добавили еще один рычаг – продольный.

Поскольку многорычажная подвеска – независимая, для борьбы с раскачиванием несущей части, уменьшения ее кренов и обеспечения постоянного сцепления колес с дорожным полотном применяется стабилизатор поперечной устойчивости.

Какую подвеску выбрать? Преимущества и недостатки типов подвески

Технологии уже давно перестали стоять на месте. Ежегодно в мире автомобилей применяются новые решения в области подвески, что делает машины более комфортными и приятными для эксплуатации. Среди решений подвесок для легковых авто существуют зависимые и независимые группы технологий.

В современном мире независимые многорычажные подвески стали исключительной прерогативой ведущих колес автомобиля. Их использование позволяет убрать проблему неустойчивости авто при резком разгоне или торможении. На вторую пару колес производители устанавливают как зависимые, так и независимые варианты подвесок. Стоит разобраться, в чем основные отличия разных типов механизмов.

Двухрычажные и многорычажные подвески

Наиболее технологичными и безопасными типами подвесок в современном автомобилестроении стали конструкции, состоящие из двух или более рычагов. Такая конструкция обеспечивает максимальную устойчивость автомобиля. Технология позволяет достичь хорошей устойчивости при боковом раскачивании, а также отсутствия неприятных клевков носом при резком торможении.

Двухрычажная подвеска более простая и дешевая в производстве, чем многорычажная. Потому многие производители внедорожников взяли за основу конструкцию с двумя рычагами. Ее преимущества можно описать следующим списком:

• малое количество сборных элементов и высокая надежность конструкции;
• технология позволяет придать максимальной жесткости кузову авто при движении;
• подвеска отрабатывает большинство неровностей дороги, не передает их в салон;
• информативность такой технологии также отмечается прекрасными показателями.

Многорычажные подвески являются более технологичными, они часто используются в спорте. Максимальная жесткость может быть смягчена качающимися пружинами, которые перенимают весь удар плохой дороги на себя.

Именно многорычажные подвески с некоторыми дополнениями к стандартной конструкции сегодня используются на большинстве дорогих автомобилей. Они придают максимального комфорта, но являются также весьма дорогостоящей конструкцией. Высокая цена здесь присутствует не только в производстве, но и в эксплуатации и ремонте.

Подвеска типа McPherson – оптимальная разработка

Создание данной подвески произошло в далеком 1960 году, но реальную популярность технология получила только в последнем десятилетии. Стоит признать, что качество конструкции подвески далеко от идеала. Многорычажные варианты намного более технологичны и надежны.

Среди основных преимуществ подвески McPherson, названной в честь своего создателя, присутствует дешевизна и простота в производстве.

Многие производители пишут в технических характеристиках своих автомобилей информацию о том, что на модели установлены подвески многорычажные типа McPherson. На самом деле, это абсурд, ведь данная подвеска отличается следующими чертами:

• присутствие одного рычага;
• длинная свеча с пружиной, которую называются качающейся свечой;
• достаточно простая конструкция стабилизации автомобиля в движении;
• смена угла установки колеса (развала) при разной скорости.

Данная технология не является идеальной, потому современные производители активно дорабатывают ее, устанавливая дополнительные рычаги и производя множество других доработок. Благодаря такой работе с подвеской McPherson, сегодня этот вариант является одним из самых используемых в автомобилестроении. Подвеска ставится зачастую на ведущую пару колес.

Основным недостатком чистой подвески McPherson является недостаточная надежность. Комплектующие нижней части такой конструкции принимают на себя воздействие всех неровностей дороги, с чем связана необходимость частого ремонта узла. Тем не менее, благодаря своей доступности, Макферсон стал одним из самых используемых видов подвески на сегодняшний день.

Зависимая подвеска и технология Де Дион

Зависимые подвески зачастую устанавливаются на задние колеса, чтобы избежать некомфортной поездки. Именно поэтому в некоторых современных авто ездить с комфортом можно только на передних сидениях. Наиболее простой пример зависимой подвески – крепление заднего моста на винтовых пружинах и четырех рычагах. Именно такая конструкция использовалась во всех отечественных автомобилях до 2008 года выпуска.

Зависимые подвески достаточно давно стали устаревшим способом организации системы подвески. Это наиболее дешевый способ построения данного узла автомобиля, но он обладает конкретными недостатками:

• слишком явная передача в салон всей информации о дороге;
• отсутствие эластичности в подвеске;
• возможность поездки только по ровной дороге, отсутствие вывешивания колес;
• возможность дорогостоящих повреждений задней балки.

Одним из вариантов зависимой подвески является тип конструкции Де Дион. Это облегченный вариант заднего моста, с которого сняты практически все системы. Большинство модулей в данном варианте крепится на кузов автомобиля, облегчая мост и придавая автомобилю больше комфорта и легкости.

Но основные проблемы зависимой подвески конструкция Де Дион не решает. Потому на сегодняшний день такие варианты используются в бюджетных авто. Производители предлагают много вариантов усовершенствования зависимой подвески, но самым лучшим способом является ее замена на многорычажную.

Для неведущего заднего моста можно применить иной вариант подвески – полунезависимую конструкцию. В данном случае подвеска невероятно проста, она состоит из двух рычагов и соединяющей тонкой балки. Ее часто применяют в небольших автомобилях бюджетного класса.

Подводим итоги

Среди подвесок для легковых автомобилей сегодня присутствует множество новинок. Но все они основаны на трех старых и известных видах: зависимой, независимой и полунезависимой. Данные варианты обыгрываются производителями в самых разных вариациях и соединениях, чтобы предложить покупателю уникальный продукт.

Не нужно забывать, что комфорт поездки на автомобиле зависит не только от подвесок, но и от качества иных комплектующих. Интересно, какие подвески предпочитают опытные водителя, читающие наш блог?

Плюсы и минусы современных подвесок

Двигатель, трансмиссия, сам принцип силового агрегата, различные электронные системы — на фоне буйства технологий и краха привычных инженерных стереотипов подвеска остается последним нетронутым редутом традиционной конструкторской мысли. По крайней мере, так кажется на первый взгляд. В реальности она также порой становится заложником современной политики автопроизводителей. Но речь не идет об экономии топлива и связанных с нею маркетинговых уловках. Не касается это и экологии. Выбирая тот или иной вариант подвески, решения отдельных узлов и даже материалы, компании обычно не пытаются доказать что-то покупателю, привлечь его либо сделать так, чтобы было не хуже, чем у других — всего лишь напрямую сокращают свои расходы. Стоит отметить, есть здесь приятные исключения, хотя и не частые и касающиеся в основном автомобилей недешевых. А вот желание заработать на обслуживании и ремонте — едва ли не общая тенденция.

Вы помните еще совсем недавние времена, когда автомобили выбирали не только по кузову, двигателю и трансмиссии? По тому, как машина рулится или, напротив, обеспечивает превосходную плавность хода. Марки и тем более конкретные модели, причем не из спортивно-ориентированных, можно было легко разделять по подвесочным приоритетам. А теперь… Вместе с пресловутым даунсайзингом моторов, наряду с повальным использованием общих узлов и агрегатов в автомобильный мир пришла «унификация настроек» подвески и усредненность ходовых качеств. Едет как BMW — фраза по нынешним меркам уже не актуальная, поскольку сами «баварцы», по крайней мере, из гражданских, во многом отошли от своих корней. Что говорить о марках «попроще». Или о моделях, которые изначально не предназначались для активной езды. Да что там, даже различные «спортивные» версии и те порой становятся предметом экономии на ходовой части. Впрочем, ради справедливости нужно сказать, что поиск оптимальных подвесочных конструкций идет еще и по пути получения максимального пространства в салоне-багажнике и отчасти зависит от компоновочных решений в моторном отсеке.

Кузнечные технологии

ДВС, коробка передач, электромотор, который, как мы знаем, появился ранее привычных агрегатов, работающих на бензине и солярке, — все это на рубеже 19-го и 20-го веков было для обывателя ново, непривычно. Но на подвеске инженерная мысль отдыхала. К чему что-то выдумывать, если первые самодвижущиеся экипажи по скорости мало отличались от конных, а потребитель знал и любил вальяжность дилижансов. В общем, мягкие и податливые во всех направлениях эллиптические рессоры в составе зависимых подвесок вполне устраивали и пользователей, и конструкторов. Ситуация начала меняться лишь с ростом скоростей. И все же не кардинально. Например, на рекордном бельгийском электромобиле La Jamais Contente 1899 года спереди мы видим некое подобие 3/4-эллиптических рессор, которые лишь чуть жестче «полного эллипса», однако почти столь же восприимчивы к воздействию продольных и поперечных сил.

Создается впечатление, что инженеры, сконцентрировавшись на разработке и модернизации силовых агрегатов, о подвеске попросту не думали. И то верно — эллиптические рессоры, доставшиеся первым автомобилям от конных экипажей, вполне отвечали техническим характеристикам «самобеглых колясок»

Электромобиль La Jamais Contente (слева), разогнавшийся почти до 106 км/ч, имел спереди нечто похожее на 3/4-эллиптические рессоры. Правда, верхняя четверть представляла собой цельную и толстую полоску стали. В то время как на других автомобилях (справа) это был полноценный пакет из нескольких листов

Впрочем, к концу первого десятилетия 20-го века на машинах уже появились привычные сейчас полуэллиптические рессоры. Менее податливые, чем предыдущие варианты, они к тому же определили разнообразие конструктивных схем. Например, их можно было размещать классически — продольно с прикрепленным в центре пакета мостом. Или крепить в двух точках на раме, а на один конец консольно подвешивать балку. Или вообще оставить от них половинки, получая таким образом четверть-эллиптические рессоры.

Рессора, в центре закрепленная на раме неподвижно, спереди с помощью серьги, а другим концом связанная с мостом, называется кантилеверной. Она не способна противостоять силам, возникающим в момент разгона и торможения. Поэтому у наиболее распространенного автомобиля с подобной схемой — ГАЗ-АА (ММ) — рессоры были дополнены трубой (с карданом внутри), игравшей роль продольной тяги. Из плюсов — возможность сделать раму короче, чем в случае с обычным креплением

К сдвоенным четверть-эллиптическим рессорам на ГАЗ-67, как и к кантилеверным, мост крепился консольно. Это позволило сделать машину почти без переднего свеса

В начале прошлого века производители экспериментировали и с поперечным расположением рессор. Одной из первых моделей, в которых использовали такое решение, стал Ford T — подкупала его компактность, простота, дешевизна. Но в минусах, даже несмотря на использование продольных тяг или А-образных рычагов, значилась чрезмерная податливость при торможениях и ускорениях, что очень негативно сказывалось на управляемости.

На нашем ГАЗ-АА, как на копии Ford-AA, спереди сохранилась поперечная рессора. Не лучший вариант даже с точки зрения надежности. Однако в условиях тогдашнего развития советской промышленности менять что-то не решились. Наверное, логично

Поперечная рессора использовалась и сзади. Например, на том же Ford T (на фото). Из-за корпуса главной передачи она имела довольно замысловатую форму. Тем не менее, в отличие от передней, ее наличие не сильно сказывалось на управляемости. На некоторых недорогих моделях подобную схему использовали вплоть до 90-х годов

Любопытное применение поперечная рессора получила на автомобилях совсем не утилитарных и далеких от массовости, характерной для модели T. В составе рычажной подвески ее использовали и как упругий элемент, и как… рычаг. Например, на пред- и послевоенных Skoda она располагалась снизу. А на купе BMW 328 — сверху. Были машины, где пакеты листов заменяли собой и нижние, и верхние рычаги. Для исключения их скручивания в продольном направлении они порой применялись и попарно. И тем не менее подвеска, в которой в качестве направляющих элементов использовались рессоры, даже при наличии традиционных рычагов не могла противостоять силам, возникающим при движении. Скорости же росли.

Схему, где рессоры играли роль верхних и нижних рычагов, отличала простота. Но применялась она преимущественно на технике, от которой не требовалась хорошая управляемость — на внедорожниках, тракторах. С центральным креплением рессор (на снимке) подвеска получалась фактически независимой. У легковых автомобилей поперечные рессоры крепили в двух местах, обеспечивая подвеске большую продольную жесткость

Бывали и такие варианты — четыре четверть-эллиптические рессоры на каждое переднее колесо. Конструкция тоже несложная и к тому же позволявшая без проблем организовать привод к передним колесам

В составе подвески на поперечных рычагах рессора могла располагаться либо снизу, как на Шкодах (слева), либо сверху. В последнем случае речь идет о купе BMW 328. Оно было сделано на базе седана модели 326, у которого в передней подвеске трудились две поперечные рессоры. Кстати, именно верхняя рессора вместо рычага лучше воспринимает нагрузки

Поиски

В общем, совмещение функций упругого (рессора) и направляющего (рычаг) элементов в одной детали было неоднозначным решением. Простым в исполнении, возможно, технологичным и дешевым, однако далеко не совершенным с точки зрения характеристик. Поэтому уже начиная с 10-20-х годов прошлого века и заканчивая едва ли не современностью, инженеры под разные условия искали оптимальные конструкции подвески. Какие только схемы не появлялись! Вспомним качающиеся полуоси у Pinzgauer и Tatra. Или поперечные рычаги, каждый из которых крепился к противоположному лонжерону у фордовской подвески Twin I-Beam. Либо задние продольные рычаги, которым отдавали предпочтение конструкторы нашего ЛуАЗа и Citroen. Спереди изредка (но массово — на VW Kafer) в качестве основного элемента использовались поперечные торсионы, расположенные друг над другом, заключенные в трубы и связанные с продольными рычагами.

Подвеска с качающимися полуосями встречается на грузовиках Tatra и вездеходах Pinzgaurer (на фото), которые были «генерированы» из армейского внедорожника Haflinger конца 50-х. Но даже с точки зрения приспособленности к бездорожью они не идеальны — невелики ходы колес

Качающиеся поперечные рычаги спереди — это, судя по всему, изобретение Ford. Называлась конструкция Twin I-Beam и в 60-х годах применялась на заднеприводных моделях

Позже Ford использовал похожую схему, названную Twin Traction Beam, и на переднем ведущем мосту, например, на модели Bronco. Сложно, тяжело, металлоемко, наверняка дорого. Тем не менее конструкция все еще популярна на прототипах, выступающих на американских бахах

Конструкция с двумя поперечными торсионами, усилия на которые передавались с помощью продольных рычагов, изобрел Фердинанд Порше. Такая же использовалась на Запорожцах, правда, в ней торсионам помогали пружины

Отдельно стоит упомянуть подвеску Де Дион — симбиоз зависимой и независимой схем. В ней подпружиненная балка, связанная с колесами, была разъединена с корпусом редуктора, который жестко прикреплялся к раме или кузову. По кинематике подобная конструкция достаточно продвинута, близка к независимым подвескам. Но распространения по ряду причин не получила.

Помимо неплохой кинематики, в сравнении с традиционной цельной балкой Де Дион сокращала неподрессоренные массы — редуктор (как и приводные валы) ведь не входил в состав подвески. И в то же время плохо переносила боковые нагрузки, требуя тягу Панара или механизм Уатта (на фото справа). Не прижилась же по другой причине — была дорога в производстве и занимала сравнительно много места

Все эти изыскания имели почти всегда единый результат — отказ от перечисленных схем либо применение их ограниченно, на узкоспециализированных, специфических автомобилях, для которых поведение на дороге было делом десятым. Объяснения просты — конструкции в той или иной степени обеспечивали машинам ущербную управляемость. Например, при качающихся полуосях и поперечных рычагах работа подвески вызывала изменение колеи. А ходы колес, связанных с продольными рычагами, меняли уже размер колесной базы. При этом кинематика этой подвески была такова, что в поворотах колеса наклонялись вместе с кузовом, создавая склонность к заносу. Особенно если подобная конструкция применялась спереди и сзади, чем грешили на некоторых Citroen.

В середине 30-х инженер и автогонщик Андре Дюбонне сконструировал оригинальную переднюю подвеску. Основой в ней была цельная балка, жестко прикрепленная к кузову. На концах ее вместо шкворней были сложные механизмы — цилиндры, наполненные маслом, внутри которых располагались пружины и амортизаторы. Рычагами они связывались с колесами. Подобно шкворням, поворачивалась вся эта конструкция, отчего руль был тяжелым. Имелся еще ряд недостатков — отсутствие регулировки развала, течи по сальникам рычагов. Подвеска Дюбонне устанавливалась на некоторые модели Chevrolet и Pontiac, на Opel Kadett и скопированные с него Москвичи

Оптимальный баланс

Сейчас трудно сказать, кто конкретно и когда придумал и внедрил двухрычажную схему. По упомянутым уже BMW и Skoda середины 30-х годов с поперечными рессорами, где они выполняли функции направляющих элементов, понятно, что над проблемой кинематики подвески при ее артикуляции инженеры думали давно. Так или иначе, а в тех же 30-х парные поперечные рычаги начали использовать, скажем, в GM и Mercedes. Чуть позже на вооружение их приняли и другие производители, среди отечественных ГАЗ — на Победе и 21-й Волге. Конструкция могла и может отличаться деталями. Например, первое время рычаги с поворотным кулаком связывал преимущественно шкворень, после его повсеместно заменили двумя шаровыми опорами. Были варианты по компоновке упругих элементов. Амортизатор и пружина размещались раздельно или один внутри другой. А сейчас едва ли не везде используется стойка, которая может быть пропущена через верхний рычаг либо находиться за его пределами. Наконец, нижний рычаг выполняется А-образным или прямым. Все это не столь важно по сравнению с базовыми характеристиками двухрычажки.

Двухрычажные подвески могут отличаться по компоновке рычагов, пружины и амортизатора. Сейчас используется стойка, расположенная внутри верхнего А-образного рычага (фото слева) либо вне его (в центре). Ранее пружина и амортизатор часто были разъединены, и рычаг мог проходить сбоку от них (справа)

Они близки к идеальным. При коротком верхнем и длинном нижнем рычагах подобная подвеска обеспечивает минимальные изменения колеи автомобиля. То есть при вертикальном движении колес они сохраняют свое положение практически неизменным. Восприимчивость к усилиям в продольном направлении (при ускорениях и торможениях) также ниже, хотя часто этому способствуют дополнительные диагональные рычаги (растяжки). В конце концов, большое количество шарниров обеспечивает лучшую по сравнению с другими схемами плавность хода. Не зря эту конструкцию до последнего времени использовали на моделях начиная с D-класса. Или даже на более компактных машинках. Вспомним, каким балансом управляемости и комфорта обладали Honda Civic и Integra выпуска до 2000 года! Увы, «двухрычажка» тоже не безгрешна. И если ресурс нагруженной нижней шаровой опоры еще можно списать на манеру вождения, то себестоимость всей системы для производителей оказалась решающим фактором. Конечно, были и другие трудности — например, организация подвода валов к колесам при переднем приводе, компоновка подвески при поперечном расположении силового агрегата. Но ведь на той же Honda и многих других автомобилях этот вопрос решали. Словом, экономия…

Уходя со сцены, параллельные рычаги продолжают оставаться безальтернативными в автоспорте. Потому что позволяют задавать любые параметры подвески и играть с компоновкой. Например, располагать упругие элементы горизонтально

Цена решает все

Спереди на смену «двухрычажке» пришел McPherson, или «качающаяся свеча». Хотя исторически правильнее будет сказать, что оба этих типа передних подвесок в какой-то момент развивались параллельно. Причем прообраз изобретения американца Эрла Макферсона, относящегося ко второй половине 40-х, можно найти в свечных подвесках, которые делали едва ли не с конца XIX века. В них поворотный кулак, подпираемый пружиной, вращался вокруг трубы, выполнявшей функции шкворня. То есть упругий элемент был совмещен с осью поворота колеса. А в подвеске Макферсона эта ось сходилась с амортизаторной стойкой. Правда, на этом совпадения заканчиваются.

Свечная подвеска, в которой подпружиненный поворотный кулак двигался по элементу передней рамки, игравшей роль шкворня, использовалась преимущественно на гоночных автомобилях. Поскольку кинематика была идеальной, а сама подвеска, лишенная рычага, очень жесткой

Единственный прямой или L-образный нижний рычаг. Стойка, упирающаяся не в него, а связанная с поворотным кулаком. Стабилизатор, на ряде подвесок играющий роль диагональной растяжки, или наличие таковой. McPherson отличает простота, вытекающая из нее технологичность, низкая себестоимость, компактность по ширине, меньшая по сравнению с двумя рычагами масса, значительный ресурс шаровой опоры. К сожалению, есть и ряд недостатков. Например, неважная «конструктивная» плавность хода. Изменение развала колес при артикуляции подвески (поворотный кулак при единственном рычаге ходит по дуге). Большие нагрузки на шток амортизатора и верхнюю опору. Велико воздействие на McPherson возмущающих сил, возникающих на переднеприводных автомобилях при интенсивном разгоне. Тем не менее начиная с 60-70-х годов «качающаяся свеча» активно вытесняла «двухрычажку». Например, отказались от таковой, за исключением флагманов и GT-моделей, в BMW и Mercedes. Пали последними редутами Mazda 6 и Honda Accord 2012-13 модельных годов, чьи предыдущие поколения, несмотря на передний привод и поперечное расположение агрегата, имели по паре рычагов. А паркетникам «двухрычажка», видимо, не полагается по статусу. Хотя кому как не им было бы логично иметь более надежную и ресурсную, чем McPherson, конструкцию, которая, к тому же, обеспечивала бы лучшую плавность хода. В общем, массово теперь двойные рычаги можно встретить разве что на E-классовых и более крупных моделях, на внедорожниках да на Audi — начиная с A4.

Первым автомобилем, примерившим спереди подвеску Макферсона, стал Ford Vedette, выпускавшийся во французском подразделении компании. Есть информация, что нечто подобное существовало и ранее, американец лишь воспользовался наработками предшественников. Кстати, сам создатель узла предполагал ее использование и сзади, что произошло чуть позже

Основной трудностью при массовом освоении McPherson было то, что шток амортизатора испытывал боковые и продольные нагрузки. А это требовало технологий и особой культуры производства. В итоге конструкция стала популярной только к 70-м годам

Дабы исключить влияние возмущающих сил,  инженеры «играют» с плечом обкатки — расстоянием между осью поворота и центром пятна контакта колеса. Для этого между стойкой и поворотным кулаком устраивается переходная деталь, имеющая свои шаровые опоры. Так это сделано на Opel Insignia OPC, других «горячих» переднеприводниках, а до того осуществлялось на Тойотах — Corolla Levin/Sprinter Trueno и Celica/Curren. Вроде бы еще в 80-х тем же занимались в Audi и VW

Конструкция задней подвески также претерпевала изменения. Стоит, однако, сказать, что до середины-конца 80-х годов не редкостью на заднеприводных легковых автомобилях был цельный мост. На переднеприводных сзади также использовалась зависимая подвеска. Пока в 70-х в Audi не разработали полузависимую схему, представлявшую собой П-образную балочку, на концах которой висели колеса. Будучи подпружиненной, эта конструкция, скручиваясь, работает как торсион. И обеспечивает правому и левому колесам кое-какую свободу независимо друг от друга. Не идеал, который уже в наше время дорабатывали устройством эластичных связей между балкой и ступицей — ради обеспечения эффекта подруливания. Хотя еще раньше та же «опция» была предложена Mercedes в начале 80-х на D-классовой модели 190 — в рамках впервые появившейся многорычажной подвески. И с тех пор между этими системами паритет. Полузависимая подвеска — удел «бюджетников». Ее можно встретить в гольф-сегменте, но не массово (Toyota Corolla, «французы», Civic-хэтчбек). А до класса D она если и добиралась, то совсем уж эпизодически. Там и далее умами инженеров правят «многорычажки», сложные, дорогие, однако позволяющие до нюансов отточить ходовые качества.

Полузависимая подвеска стала для многих производителей настоящим подарком. По кинематике она явно лучше всего того, что использовалось сзади ранее, и при этом дешевле «многорычажки». А чтобы улучшить ее качества, были добавлены резиновые элементы (фото справа)

Конструкций и вариантов многорычажной задней подвески еще больше, чем всех других типов. Зачастую у разных моделей ее узлы значительно отличаются даже внешне. Изредка производители используют сзади McPherson (фото справа) — такая у Toyota Camry и Porsche Cayman

В духе времени

А что с надежностью, как за время эволюции инженерных решений изменилась она? Конечно, глупо сравнивать рессорные подвески с многорычажными. Тем более что в отношении ходовой части человеческий фактор имеет еще большее значение, чем касательно двигателя и трансмиссии. И все же некоторые выводы сделать можно.

Например, вспомнить, насколько долго сохраняли свои качества подвески Mercedes 190, E-class в кузове W124 и «тройка» BMW E36. Или как показательно невозмутимо ехал «сто сорокет», не исключено, переживший не одного хозяина. Да что там, Corolla, Corona, Camry начала 90-х, если к ним относились бережно, с целой «ходовкой» могли разменять третье десятилетие. Такие экземпляры попадаются до сих пор.

Теперь же мало кого удивляют стойки, которые начинают стучать задолго до 100 тыс. км. Едва ли не общая тенденция замена ступичных подшипников на 50-70 тыс. км. Или при том же пробеге — опорных чашек стоек в McPherson, которые производители почему-то не удосуживаются качественно защищать от грязи. Также общее место — переход на рычаги с несъемными шаровыми опорами, причем на моделях, далеких от «премиума». Да, для того же McPherson это, казалось бы, не критично — шаровая не нагружена и способна ходить долго. Однако опять же есть примеры, когда вместе с рычагами их нужно менять при пробегах в половину «сотки» или около того. Порой аналогичным образом подводят сайлент-блоки, тоже предлагаемые лишь вместе с рычагами. Да и сами они из-за стремления снизить неподрессоренные массы часто выполняются алюминиевыми, а это сказывается на ресурсе опор и «резинок».

Понятно, что рычаг, выполненный с шаровой опорой как единое целое, технологичнее и дешевле в производстве. А вот владельцу за эту экономию придется значительно переплачивать. Либо покупать «неоригинал» и запрессовывать его. Вариант, конечно, но чреватый как минимум потерей ресурса узла

Характерный пример иного рода — «двухрычажка» Audi. Ходит долго, за сотню, до конца сохраняя свои качества. Однако спереди имеет по четыре шаровых опоры на колесо, запрессованных в алюминий сдвоенных верхних и нижних рычагов. Какому-то по счету хозяину придется серьезно вложиться…

Передняя подвеска Audi — сложная четырехрычажная конструкция, работающая подобно «двухрычажке». Способна выхаживать за сотню, а если не пытаться ее планомерно убивать, то и под 200 тыс. км. Но всем желающим приобрести подержанную A4 или A6 стоит сделать диагностику ходовой и узнать стоимость запчастей

«Укрупнение» предлагаемых запчастей касается не только шаровых и рычагов. Не секрет — часто сейчас подшипники идут только вместе со ступицами и, что совсем удивительно, на некоторых моделях (например, Volvo) втулки — вместе со стабилизаторами. И это мы не говорим о различных пневмо- или гидросистемах, которые сами по себе источник проблем и денежных вложений. К сожалению, от этого никуда не деться. Поэтому о покупке того или иного б/у автомобиля стоит решать не после краткой поездки — по результатам всеобъемлющего осмотра где-то даже диагностики подвески. Что же ожидать дальше? На «народных» автомобилях, во всяком случае, конструктивно вряд ли что-то кардинально изменится. Хотя экономия «на металле», наверное, будет прогрессировать. А вот от премиума можно ожидать большей «электрификации» шасси и применения синтетических материалов. Примеры есть.

Поперечная рессора из композитного материала, использующаяся сзади, решение не сегодняшнее. Давно применяется на Chevrolet Corvette (слева) и некоторых других «американцах». Конструкция такой подвески проста и легка, ведь полоска пластика играет роль демпфирующего и направляющего элементов, а также выступает стабилизатором поперечной устойчивости. Аналогичную можно будет увидеть в новом Volvo XC90. Дальнейшее развитие «полимерной» темы — балочка задней полузависимой подвески и пружины. Встречаются на концепт-карах и даже серийно.

Репост: drom

Минусы многорычажной подвески. Балка или многорычажка

данная статья написана при работе с автомобилем Skoda Octavia, передний привод. На прочих моделях могут иметься некоторые отличия, но они не влияют на общий объём или метод ремонта.

Задняя многорычажная независимая подвеска призвана обеспечить комфорт и точность руления на любых скоростях и любых покрытиях. В ней так много составляющих, что на одном рисунке даже схематично невозможно разместить

И как любая подвижная конструкция, имеет свой ресурс.

Машины этой платформы ездят достаточно давно, что бы набрать статистику по наиболее часто заменяемым компонентам. К ним можно смело причислить так называемые подруливающие тяги и сайлентблоки в задних нижних поперечных рычагах. Но на самом деле и в остальных рычагах сайлентблоки практически такого же диаметра. А значит и ресурс у них примерно одинаковый. Но диагностировать их состояние визуально почти невозможно. И получается, что руки до них доходят только тогда, когда на стенде развал/схождения не получается стронуть регулировочные болты. Их, к слову, 4 штуки.

И если нижние ещё есть шанс расшевелить или даже срезать болгаркой, то верхние весьма труднодоступны

Поэтому в данной статье рассмотрим переборку всех элементов задней подвески, со снятием балки.

Пока всё крепко прикручено к кузову, имеет смысл «стронуть» все гайки и болты, которые потом потребуется откручивать

-отсоединяем троса ручника от суппортов. Для этого «усы» на рубашке троса необходимо сжать

Вытаскиваем троса из направляющих, прикреплённых к рычагам

Теперь можно открутить сами суппорта, и подвесить их на локере с помощью крючков из проволоки, например

Что бы не разгерметизировать тормозную систему нужно отсоединить трубки от балки. Для этого вынимаем фиксаторы

Теперь можно и трубку и шланг вывести в сторону через прорезь

Трубку, идущую на правый суппорт вдоль балки, отщёлкиваем из фиксаторов

Откручивает датчик положения кузова от рычага (для тех версий, у кого он есть)

Приступаем в демонтажу. Ставим упор под задний рычаг и создаём упор. Выкручиваем болт крепления рычага к поворотному кулаку

Опускаем стойку, опускаем рычаг, вынимаем пружину

Откручиваем нижний болт крепления амортизатора

С левой стороны снимаем резинку крепления глушителя

Отсоединяем разъёмы с датчиков ABS

Устанавливаем гидравлическую стойку под балку

Откручиваем болты крепления продольных рычагов

Откручиваем 4 болта крепления балки к кузову

Балку можно извлекать

Теперь приступаем к разбору.

Откручиваем наружные болты верхних рычагов

Переходим ко внутренним.

И если гайку открутить не очень сложно, то сам болт чаще всего оказывается закисшим внутри втулки сайлентблока. К слову: даже в таком положении определить состояние самого сайлентблока практически невозможно

Берём в руки «болгарку» и обрезаем болт

Вынимаем нижние болты крепления подруливающих тяг к поворотному кулаку

Пробуем открутить заднюю стойку стабилизатора от рычага

Скорее всего не получится.

Тогда берём опять «болгарку» в руки

Открученные детали раскалываем так, что бы не запутаться при сборке

Откручиваем болты крепления продольных рычагов к поворотным кулакам

Переворачиваем балку и откручиваем нижние задние рычаги. И опять есть вероятность, что гайки то открутятся, а болты – нет

Берём в руки (хором!) «болгарку…

Откручиваем болты крепления стабилизатора

Откручиваем последние рычаги, те самые подруливающие тяги.

Подвеска разобрана

А вот комплект новых запчастей, в ожидании установки

не спешите переписывать номера с коробок. В этой статье не обсуждаются производители и способ ремонта (замена сайлентблоков или рычага целиком)

Первыми устанавливаем подруливающие тяги. Не перепутать левую с правой! (у некоторых моделей с определённого года они могут быть симметричными)

-перед запрессовкой новых сайлентблоков необходимо очистить посадочное место

Сам сайлентблок нужно правильно ориентировать относительно рычага. На нём есть две выступающие полоски

Их нужно совместить с выступами рычага

Что бы избежать смещения, можно нанести метку маркером

А ещё нужно учитывать, что обойма сайлентблока уже, чем сам рычаг

И тут поможет маркер

Запрессовываем

Впрочем, можно использовать и более точный измерительный инструмент

Устанавливаем рычаги в балку, вставляем новые болты и новые эксцентриковые шайбы

Прикручиваем на место стабилизатор, уже с новыми стойками

Переворачиваем балку, берёмся за верхние рычаги

Обратите внимание, сайлентблоки внешне почти одинаковые, различаются только внутренним диаметром.

Перепрессовываем тем же способом, только головка потребуется другого диаметра

Прикручиваем рычаги к балке, так же используя новые болты и шайбы

Теперь берёмся за продольные рычаги. ELSA предписывает выдерживать определённые размеры при монтаже и запрессовывании,

я же делаю так: перед откручиванием центрального болта замеряю расстояние между рычагом и корпусом

Затем уже можно откручивать центральный болт

Перед удалением старого сайлентблока удобно сделать метку, по которой ориентировать новый сайлентблок

Кстати и отрыв этого сайлентблока удаётся рассмотреть уже только после демонтажа

Уже привычная процедура извлечения

зажимаем рычаг в тиски, устанавливаем корпус, наживляем центральный болт. Выставляем необходимое расстояние, затягиваем предварительно, затем зажимаем в тиски сам корпус, и производим окончательную затяжку динамометрическим ключом.

Остались сайлентблоки в самих поворотных кулаках. Что бы их заменить с помощью пресса, нужно открутить скобу суппорта, снять тормозной диск, ступичный подшипник, и открутить пыльник. Но при наличии небольшого количества оправок и длинного винта всё можно провести на месте

Поделюсь небольшим секретом: обойма этих сайлентблоков пластиковая, и для облегчения извлечения можно привлечь промышленный фен или даже компактную газовую горелку. Выскакивают «на ура»

Обратный процесс значительно проще

Все сайлентблоки заменены, можно приступать к обратной сборке. Описывать всю процедуру нет смысла, но стоит обратить внимание на несколько моментов:

— в связке болт-гайка присутствует несколько шайб.

Размещаются они так:

Прикручивая продольный рычаг к поворотному кулаку, не затягивайте их сразу, так как нужно сначала вставить болт стойки стабилизатора.

И вообще, нельзя затягивать ни одного крепления до определённого момента, только наживить и подкрутить.

Что бы удобнее было вставлять балку на место, у пары старых болтов можно отрезать шляпки, и использовать их как направляющие

Так будет проще совмещать отверстия

Пружины нужно устанавливать в строго определённом положении. Помочь этому может выступ на резиновой подошве, который нужно вставить в ответное отверстие рычага

Под рычаг ставится домкрат или гидравлическая стойка.

Совместить отверстия, вставить болт, наживить гайку.

Поддомкрачивать рычаг до тех пор, пока вес не ляжет на пружину

Помочь определить этот момент можно по упору, между ним и кузовом должен появиться зазор

И вот именно в этот момент необходимо затягивать все болты и гайки.

Вставить тормозную трубку в фиксаторы

Надеть разъёмы на датчики ABS

После этого можно прикручивать колёса и ехать прямиком на стенд развал/схождения.

Для собственного спокойствия можно перезатянуть все болты и гайки крепления рычагов, когда машина стоит на колёсах.

Конструкций задней подвески достаточно большое количество, но уж так повелось у переднеприводных вариантов, что самые популярные это балка и многорычажная подвеска. Хотя второй вариант с большим количеством рычагов все чаще перестают устанавливать, отдавая предпочтение оппоненту. НО почему? Получается что балка лучше по всем показаниям? Или нет? И что же все таки взять если есть выбор. Давайте подумаем вместе, будет как обычно и видео и голосование в конце статьи …

Как я написал выше вариантов задней подвески, действительно много, ведь конструкция задней подвески может различаться и от конструкции привода (, полный). Если их перечислить то получается:

• Балка
• Многорычажная
• McPherson
• Задняя зависимая подвеска
• Подвеска типа «Де Дион»
• Полунезависимая задняя подвеска
• Подвески грузовых автомобилей
• Подвески внедорожников и пикапов. Которые, могут делиться на рессорную и пружинную на 4 продольных рычагах

Есть еще очень специфические варианты, которые перечислять не имеет смысла, все же они скорее исключение из правил. Однако на переднем приводе прижились всего два первых варианта, то есть это «балка» и многорычажный вариант. Разберем каждый опишем все плюсы и минусы того или иного типа, пожалуй начнем с «многорычажки».

Многорычажная подвеска

Стоит отметить, что этот тип является логичным продолжением двухрычажного варианта. Как становится понятно, в ее конструкции используется большое количество рычагов. Именно благодаря им она крепится к кузову, каждый рычаг отвечает за свои нагрузки. В крайних точках имеются специальные крепления, в которых установлены сайлент-блоки, а также шаровые шарниры, которые эффективно гасят удары при резком возникновении препятствий.

Многорычажная подвеска полностью независима. Заднее колесо не имеет жесткой связи ни с одним из других колес.

Так как здесь имеет место быть независимые элементы, такой тип самый комфортный и безопасный. Автомобиль всегда имеет стабильное пятно контакта с дорожным покрытием, что улучшает вождение (отзывчивость на руль всегда четкая). Все элементы крепятся на подрамниках, через достаточно большие сайлент-блоки, это еще увеличивает и шумоизоляцию колес, то есть в кузов проходит меньше вибраций и шума. Также эта подвеска весит меньше, ведь в строении просто рычаги, нет никаких «балок» которые совсем нелегкие, что уменьшает подрессорную массу.

Из-за комфортности, в основном устанавливается на машинах представительского и премиального класса.

Пробежимся по плюсам :

• Полностью независимая
• Уменьшенная подрессорная масса
• Комфортная
• Улучшенное и стабильное пятно контакта с дорожным покрытием
• Независимость продольной и поперечной регулировок
• Может использоваться в системах полного привода (4×4)

Теперь о недостатках , а как же куда же без них. Самый большой минус это дороговизна, цена «многорычажки» в отличие от балки выше почти в два раза, что реально может бить по карману.

Сложность конструкции и ремонт. Используется много рычагов, много сайлент-блоков и шарниров. Что намного усложняет конструкцию подвески, ее сложно устанавливать, ее сложно ремонтировать и обслуживать.

Срок службы. Также «многорычажка» не может похвастаться и сроком службы, обычно ближе к 80 – 100 000 выходит из строя один или несколько шарниров или сайлент-блоков, проявляются стуки, нужно диагностировать и менять нужный элемент. А вот чтобы произвести ремонт, нужно снять чуть ли не все рычаги.

Из-за своей дороговизны и сложности в установке и ремонте, применялась только на дорогих авто, хотя сейчас некоторые производители применяют и на авто «С» класса.

Балка

На данный момент самый распространенный тип задней подвески (для автомобилей с передним приводом). А именно применяется «H» – образная торсионная балка. Жестко крепится к кузову автомобиля на 4 точки. Задние колеса автомобиля крепятся непосредственно к самой балке, через подшипник.

Это зависимая подвеска, здесь правое и левое задние колеса, связаны между собой, жестким элементом, а именно балкой. Если одно колесо резко попадает в яму, то есть оно опускается вниз, то другое колесо поднимается вверх, тем самым стабильность сцепления колес падает.

Назвать этот тип «комфортным» язык не поворачивается. Так как здесь нет большого количества «гасящих» сайлент-блоков, да и колеса связаны друг с другом, все удары которые попадают на одно колесо, передаются сразу и на другое. Тем самым большая часть шума от колес, ударов и прочего проходят в кузов. Конечно, если вы находитесь в основном в городских условиях, то балки вам будет достаточно.

Плюсы этого типа :

• Простая и надежная конструкция
• Дешевая
• Простое и легкое обслуживание
• Легкость монтажа
• Самый большой плюс, это правильная кинематика колеса. Ведь оно жестко сидит на балке и двигается только в нужной ему плоскости

Отрицательные моменты :

• Комфортность. Как я уже писал, выше многие вибрации и шум переходят в кузов, комфортабельной ее назвать сложно
• Тяжелее чем оппонент, а поэтому «неподрессоренные массы» здесь больше.
• Управляемость. Немного хуже из-за жесткой связи колес
• Такую подвеску можно применять только в переднем приводе, на остальных применение невозможно.

Не смотря, на негативные моменты, эта подвеска намного дешевле своего оппонента. Также ее монтаж и ремонт проще в разы. Банально нечему ломаться кроме пружин и амортизаторов. Вот почему сейчас в большом количестве переднеприводных автомобилей применяется именно такой вариант, а не какой – либо другой. Это банально удешевляет производство на 15 – 20 %, а это очень существенно.

Сейчас небольшое видео смотрим

Многорычажная подвеска устанавливается как на переднеприводных, так и заднеприводных автомобилях. Ее предназначение заключается в создании достаточно упругой связи кузова и колес автомобиля. Такой род подвески отличается повышенной устойчивостью на поворотах и плавным ходом, так как она имеет свойство гасить самую большую часть колебаний, создаваемых в процессе передвижения по неровному дорожному покрытию.

Такая подвеска, изначально, устанавливалась на заднюю ось автомобиля. В настоящее время, появилось множество вариантов установки ее на переднюю ось, независимо от привода автомобиля, будь то полный, передний или задний. Она не имеет определенной конструкции и представляет собой комбинацию двухрычажной подвески с продольно-поперечными рычагами. Таким образом, достигается низкий шум на больших дорожных неровностях, плавность хода, улучшенная управляемость и большой диапазон регулировок.

Устройство независимой подвески

Особенностью конструкции начинаются с того, что колесные ступицы монтируются на четырех рычагах, в связи с чем, появляются дополнительные регулировки положения ступицы. Рычаги, в свою очередь, крепятся на подрамнике.

Количество рычагов может варьироваться от 3 до 5. В самой элементарной компоновке применяется два нижний: передний и задний и один верхний. Передний, как правило, несет ответственность за схождение колеса, задний принимает на себя большую часть массы автомобиля, передающейся посредством пружины, а верхний передает поперечные усилия и осуществляет связь опоры колеса и подрамника.

Также, в многорычажной подвеске нашли активное применение стабилизаторы поперечной устойчивости, которые используются для уменьшения крена автомобиля при прохождении крутых поворотов. Стабилизаторы крепятся на опорах ступицы с помощью дополнительных рычагов, а в верхней части с помощью резиновых опор. Чаще всего, такой стабилизатор тесно связан с пружиной.

Видео — Независимая подвеска на ВАЗ в работе

Преимущества многорычажной системы

1. Полная независимость колес друг от друга.

2. По сравнению с любым другим видом подвески, масса независимой значительно меньше. Это связано с использованием алюминия в процессе изготовления.

3. Возможность применения в компоновках 4х4.

4. Независимая многорычажная подвеска обеспечивает повышенное сцепление с дорожным покрытием.

5. Высокая устойчивость на поворотах и плавность хода.

Недостатки

1. Тонкая чувствительность к качеству дорожного покрытия. Использование такой подвески на некачественном дорожном покрытии очень быстро приводит к износу узлов.

2. Рычаги данной подвески являются неразборным элементом, поэтому, в процессе ремонта, часто приходится менять весь узел целиком, что стоит весьма немалые деньги.

Как и всякий другой род подвески, многорычажная система требует повышенного ухода. Своевременная замена износившихся частей избавит от последующей поломки еще нормальных деталей и ДТП, связанного с неисправным состоянием подвески.

Диагностику неисправностей независимой подвески можно провести самостоятельно. Для этого необходимо поставить автомобиль на смотровую яму, поднять домкратом нужное колесо и с помощью любого монтажного инструмента пошатать рычаги, просунув его в щель между двумя рычагами или любыми другими частями (например, между рычагом и подрамником). Обнаруженные, при этом, люфты сайлентблоков должны быть устранены, как можно скорее, так как это очень сильно влияет на угол постановки колес и способствует неравномерному износу резины.

В диагностику неисправностей, также, входит проверка состояния амортизаторов, шаровых опор, резиновых уплотнителей и втулок, рычагов и штанг. Обнаруженные неисправные детали немедленно подлежат замене. При этом, покупая новые детали, обратите внимание на их качество. Экономия на качестве деталей подвески может, в последствие, сыграть с вами злую шутку на дороге. Отнеситесь очень внимательно к этому делу.

При устранении неисправностей пользуйтесь технической литературой по ремонту именно вашей модели автомобиля, так как компоновка и способы крепления подвески на моделях других машин очень сильно различаются.

Стоит обратить внимание, что если слышны стуки в задней части автомобиля, то источником шума может служить не только система подвески, но и плохое крепление глушителя, который может задевать рычаги или тяги.

Не забывайте, что исправное состояние независимой подвески сохранит хорошую управляемость автомобиля, избавит от преждевременного износа шин и является отличной профилактикой дорожно-транспортных происшествий.

Схема подвески multilink с А-образным верхним рычагом

Многорычажная подвеска, или Multilink, – это результат усовершенствования двухрычажной независимой подвески легкового автомобиля. В отличие от стандартного исполнения, направляющие элементы представляют собой не единые V-образные рычаги, а отдельные независимые друг от друга детали. Их количество обычно варьируется от трех до пяти элементов. При изготовлении учитываются особенности конструкции остальных элементов подвески и их взаимодействие. Благодаря схеме Multilink ступичный узел получает дополнительные точки крепления и повышенную подвижность, что значительно улучшает ходовые качества и общую управляемость автомобиля.

История появления

Первый автомобиль с подвеской Multilink — Porshe 928 1979 года выпуска

Впервые многорычажная конструкция подвески была применена на спортивном купе Porshe 928 в 1979 году. В 1982 году модернизированная схема была использована на модели Mercedes 190. Особенность работы многорычажной конструкции подвески обеспечила автомобилю отменное прохождение поворотов. Этого удалось достичь путем создания эффекта подруливания нагруженного заднего колеса на несколько градусов внутрь поворота. Позже многорычажую подвеску стали использовать и остальные автопроизводители.

Элементы многорычажной подвески

Устройство передней подвески

Передняя подвеска Multilink состоит из следующих элементов:

• Поперечные рычаги: обеспечивают вертикальные перемещения колеса и изменение угла наклона ступичного узла в горизонтальной плоскости. В зависимости от схемы расположения, поперечные рычаги могут также ограничивать и продольные перемещения.
• Реактивные тяги: ограничивают перемещение ступицы в продольном направлении. Применяются преимущественно на задней многорычажной подвеске, в передней используются для усиления конструкции.
• Пружины: обеспечивают упругую связь подвески с кузовом автомобиля.
• Амортизаторы: предназначены для гашения колебаний.
• Стабилизатор поперечной устойчивости: компенсирует крены кузова при прохождении поворотов.

Передняя многорычажная подвеска Audi Q5

Наличие шаровых опор в креплениях рычагов и ступицы позволяет осуществлять поворот колеса. Верхние рычаги нередко делаются регулируемыми по длине, что дает расширенные возможности для настройки параметров углов установки колес.

Устройство задней подвески

Задняя многорычажная подвеска Honda Accord

Многорычажная подвеска для задней оси имеет аналогичную конструкцию, кроме возможности поворота ступицы (исключение – подруливающая задняя подвеска). Самая простая схема включает в себя два поперечных и один продольный нижний рычаг. Роль верхней опоры выполняет амортизационная стойка, соединенная со ступицей колеса. Данная конструкция подвески Multilink отличается относительной простотой и доступностью производства.

Среди различных вариантов задних многорычажных подвесок могут встречаться подвески, включающие до пяти рычагов. Один из нижних является несущим, удерживая пружину и вес кузова. Амортизатор и пружина могут устанавливаться раздельно, либо в виде . В работе независимой задней подвески Multilink также принимает участие и стабилизатор поперечной устойчивости.

Принцип работы

Многорычажная подвеска может устанавливаться как на переднюю, так и на заднюю ось автомобиля. Независимые друг от друга верхние и нижние рычаги закреплены с одной стороны на кузове, с другой – на ступице колеса. Особенность работы данной подвески заключается в том, что ступица колеса способна изменять положение в горизонтальной плоскости, улучшая плавность хода на неровном покрытии и повышая устойчивость автомобиля при прохождении поворотов.

Анимация работы подвески Multilink с пятью рычагами (вид сверху) Анимация работы подвески Multilink с пятью рычагами (вид сзади)

Преимущества

По сравнению с двухрычажной конструкцией, многорычажная подвеска имеет следующие плюсы:

• лучшая устойчивость автомобиля;
• великолепная плавность хода;
• отличное прохождение поворотов;
• независимые поперечные и продольные регулировки углов положения ступицы.

Недостатки

Минусы, обусловленные конструктивными особенностями передней подвески Multilink:

• громоздкость;
• сложность и высокая стоимость изготовления;
• меньшая надежность.

Применение многорычажной подвески

Минусы применения схемы Multilink для передней подвески в виде удорожания автомобиля и дорогостоящего ремонта оправданы лишь при производстве дорогих автомобилей. Дополнительные рычаги сложной конструкции с шаровыми соединениями увеличивают стоимость всей схемы подвески. Также необходимо предусмотреть сложную структуру взаимодействия элементов, обладающих большей подвижностью, особенно при повороте колеса. В связи с этим передняя подвеска типа Multilink не применяется в основной массе легковых автомобилей, в производстве которых основными критериями остаются невысокая цена, надежность и ремонтопригодность.

Схема задней многорычажной подвески Lexus RC 2015 года выпуска

Многорычажная подвеска для задних колес получила наибольшее распространение. По сравнению с усложненной конструкцией для передней оси, где необходимо обеспечивать поворот ступичного узла, стоимость изготовления задней подвески Multilink значительно ниже. Единственный дорогостоящий элемент – массивный несущий нижний рычаг, который воспринимает основную нагрузку. Остальные тяги и рычаги выполняют лишь роль направляющих.

Схема задней многорычажной подвески Honda Civic

Многорычажная подвеска может устанавливаться на моноприводные и полноприводные автомобили. В настоящее время она широко используется в производстве как легковых автомобилей, так и кроссоверов. Прогрессивная конструкция объединяет достоинства двухрычажной схемы – устойчивость и плавность хода, улучшая их благодаря раздельному расположению направляющих элементов. Подвеска Multilink позволяет повысить управляемость автомобиля, а также реализовать его наилучшее сцепление с дорожным покрытием.

Многорычажная подвеска — сложный, но эффективный способ дать автомобилю максимально возможное сцепление с дорогой. Но как она работает и почему становится все более распространенной?

Некоторые части автомобиля были названы таким образом, что не каждый новичок поймет сложные термины. Что такое расширительный бачок, планетарные редукторы и фитинги банджо, знают не все. В этом списке «тайных элементов» нет одного звена — многорычажной подвески. О ней слышали все и знают почти что все. Это подвеска… сделана из нескольких составляющих звеньев — рычагов.

В то время как стойкам технически нужно лишь два рычага подвески для нормальной работы собранной схемы, многорычажная подвеска нуждается минимум в трех боковых рычагах и одном вертикальном или продольном элементе. Цель каждого звена — ограничить и/или предотвратить хождение оси в шести степенях свободы: вверх и вниз, влево и вправо, вперед и назад. Иногда некоторые рычаги оборудуются шарнирными соединениями, необходимыми им для достижения нужного зазора (клиренса) вокруг при соблюдении заданного угла атаки крепления к ступице.

Вместе составляющие конструкции устанавливают колесо в нужной точке и образуют жесткую, но подвижную раму, прикрепленную к ступице, которая предотвращает не только свободное перемещение последней, но также создает необходимую кинематику подвижных частей подвески автомобиля.

Каждый рычаг установлен на специальных соединениях (шарниры расположены на обоих концах рычага) и могут двигаться только вертикально в ходе перемещения подвески. Это единственно свободный ход для них, если только не произошла поломка: сломало рычаг, расшатало шарнирное сочленение или оторвало крепежи от кузова.

Конструкция «мультилинк» обычно оснащается 4 или 5 рычагами (различные конструкции требуют разного количества звеньев), позволяя независимо подвешенному колесу совмещать воедино два важных свойства: качество езды и управляемость. Поскольку подвеска закреплена жестко относительно бокового и горизонтального (в продольном направлении) перемещения, автомобиль, оборудованный такой подвеской, не будет излишне тянуть в сторону на поворотах, как это бывает в других конструкциях, но он также получит плавное, независимое движение колес даже на больших неровностях.

Примечательно, что многорычажный тип подвески, стандартно ассоциируемый с независимой подвеской, применяется не только вкупе с ней. Ведущие мосты также часто используют многорычажные элементы, усиленные стабилизатором поперечной устойчивости, поперечной рулевой штангой или поперечной реактивной панар-штангой и, конечно же, пружинами и амортизаторами. Неразрезные оси на многорычажной подвеске дешевы, конструктивно просты — вот почему они так долго были популярны в США. Любят американцы простые и надежные конструкции.

Мост «подвешен» на многорычажной подвеске

Но одно из основных преимуществ мультилинк-соединения заключается в том, что инженеры могут изменить один из параметров подвески без глобального вмешательства в конструкцию и ухудшения работы всей системы. Например, в конструкции с двойными поперечными рычагами вы всегда должны вносить изменения в оба элемента подвески, в два рычага и их крепежные элементы, нравится вам это или нет. И, наконец, многорычажная подвеска также способна удерживать колесо более или менее перпендикулярно дороге, увеличивая контактную поверхность и сцепление шины.

В прошлом многорычажные упругие элементы были слишком дорогостоящими для установки на обычные автомобили (отголосок тех времен прекрасно виден на премиальных автомобилях вроде , BMW, Mercedes-Benz), но в последние годы затраты снизились, и различные интерпретации этого решения нашли применение даже в переднеприводных хэтчбеках. Обычно четыре рычага устанавливаются сзади, спереди по-прежнему ставят менее дорогой МакФерсон.

По большей части эти многорычажные элементы заменили более дешевые продольные рычаги. Последние также имели прогрессивный потенциал в работе и увеличивали полезный объем багажного отделения, но не могли похвастаться высоким комфортом езды.

Многорычажные подвески также используются в передней части автомобилей по схеме, где один из рычагов присоединен к рулевой рейке. Редкий инженерный изыск, но все же встречается. Некоторые BMW используют многорычажные элементы подвески спереди, Hyundai также попробовал проделать аналогичный эксперимент со своим Genesis.

АвтоМотоТехника: Многорычажная подвеска

Преимущественное большинство легковых автомобилей на сегодняшний день оснащаются многорычажной подвеской. Несмотря на то, что ее конструкция довольно сложна и дорога, независимая многорычажная подвеска обеспечивает автомобиль необходимой управляемостью и уровнем комфорта, что, несомненно, является главными ее преимуществами.

Существует как передняя многорычажная подвеска, так и многорычажная задняя подвеска.
Примечательно, что подобный вид подвески может устанавливаться как на автомобили с передним, так и задним приводом. Что касается передней многорычажки, то она устанавливается преимущественно на автомобилях Ауди, в отличие от задней, которая является более распространенной.

Особенности конструкции подвески
Среди основных элементов многорычажной подвески можно выделить:

Подрамник, который является основой всей подвески;
Рычаги поперечного расположения, которые с одной стороны крепятся к подрамнику, с другой – к днищу автомобиля, обеспечивая, таким образом, жесткость конструкции. В зависимости от марки и модели автомобиля, в конструкции независимой многорычажной задней подвески могут использоваться 3 или 5 рычагов.
Рычаги продольного расположения, которые берут на себя обязанности фиксации колеса в продольном расположении;
Стабилизатор поперечной устойчивости, основными обязанностями которого, является препятствование боковым кренам автомобиля.
Плюсы и минусы многорычажной подвески
Как мы уже упоминали, главным достоинством подвески является ее компромиссные свойства в вопросе управляемости и комфорта. Как правило, данный тип подвески устанавливается на автомобили класса D, но иногда ее можно встретить и на более простых вариантах, относящихся к классу С.

Особенностью подвески является то, что столь габаритные легковые автомобили имеют сравнительно небольшой радиус поворота. Это обусловлено конструкцией многорычажки, которая осуществляет небольшие подруливающие свойства заднее оси.

Каких-либо конструктивных недостатков данная подвеска не имеет. Единственный минус, который, так или иначе, дает о себе знать – это сложность устройства подвески, в результате чего повышается стоимость ее обслуживания.

Так или иначе, но учитывая все полезные и положительные качества многорычажной подвески, можно предположить, что на сегодняшний день она предоставляет наиболее компромиссное предложение в сегменте цены-качества-свойств.

Подвеска 101: Плюсы и минусы распространенных типов подвески

Детали подвески

Пружины:
Поддерживают вес автомобиля и позволяют двигаться вверх и вниз, поглощая неровности дороги. Они бывают катушками, листами, торсионами и пневматическими рессорами.

Демпферы:
Управляйте колебаниями пружин, сохраняя контроль над автомобилем на неровностях и поворотах. Демпферы включают амортизаторы, стойки и койловеры.

Рычаги:
Соедините шасси и подвеску.К ним относятся рычаги подвески, рычаги сжатия/натяжения, радиусные рычаги, поперечные рычаги, продольные рычаги и поперечные рычаги.

Точки поворота:
Допускают различные движения в системе подвески. К опорным точкам относятся втулки, шаровые опоры и опоры стоек.

Поворотные кулаки и шпиндели:
Обеспечивают точку соединения рулевых и подвесных тяг. Они также служат в качестве монтажных компонентов для тормозов и ступичных подшипников.

Колесные подшипники:
Обеспечивают вращение колеса и шины с низким коэффициентом трения и служат точкой крепления колеса.

Колеса и шины:
Прицепите автомобиль к земле и обеспечьте сцепление при ускорении, торможении и поворотах.

Плюсы и минусы общих типов подвески

ЗАВИСИМЫЕ ПОДВЕСКИ
Колеса соединены общей рейкой/балкой и работают в тандеме. Эта система, используемая в тяжелых условиях эксплуатации/больших нагрузках, бывает двух типов: с приводом (фиксированная ось) и без привода (ось с балкой).

Плюсы	Минусы
Работа с большими грузами	Плохое обращение
Простота обслуживания	Тяжелый
Отличные внедорожные качества	Ограниченная регулировка
Зазор и сочленение	Нестабилен на высоких скоростях

НЕЗАВИСИМАЯ ПОДВЕСКА
Они позволяют колесам двигаться вверх и вниз независимо друг от друга, обеспечивая больший комфорт и лучшую управляемость, чем зависимые подвески.Существует множество типов независимых подвесок, в том числе:

Стойка Macpherson
Эта простая система используется на легких автомобилях с унифицированным кузовом. Стойка и пружина смонтированы вместе, и система поворачивается с помощью верхней опоры стойки и нижнего шарового шарнира.

Плюсы	Минусы
Экономичный	Ограниченная возможность регулировки
Низкие эксплуатационные расходы	Предельная производительность
Достойное обращение

Короткий/длинный рычаг (двойной поперечный рычаг)
Это предпочтительная система для производительных, внедорожных и средних условий эксплуатации.Он имеет верхний и нижний рычаги разной длины и выпускается в вариантах TYPE-I и TYPE-II. В ТИПЕ-I нижний рычаг несет вес автомобиля, а в ТИПЕ-II вес приходится на верхний рычаг.

Плюсы	Минусы
Кинематика	Несколько предметов одежды
Лучшее обращение	Космос
Хорошая регулируемость

Многорычажная система
Сложная система, используемая в высокопроизводительных автомобилях класса люкс, имеет несколько точек поворота, которые обеспечивают хорошее сочетание комфорта и управляемости.

Плюсы	Минусы
Комфорт и управляемость	Комплексная система
Точная регулировка	Дорогостоящий ремонт

Двойная двутавровая балка (поворотные оси)
Иногда эти подвески являются ведущими, но в большинстве случаев они не являются ведущими.

Плюсы	Минусы
Переносить большой вес	Редко встречается
	Трудно работать с

Важно соблюдать соответствующие процедуры диагностики для каждого типа подвески.Чтобы получить полезные советы от профессионалов по диагностике и установке подвески, посетите наш вебинар.

Правда ли, что машины с торсионной подвеской уступают?



Если вы водите эконобокс, скорее всего, он использует торсионную балку (или поворотную балку). Если у вас есть автомобиль «премиум» или «производительный», он, скорее всего, использует многорычажную подвеску. Итак, торсионные балки явно хуже подвески, верно?

Как следует из названия, торсионная балка скручивается, чтобы приспособиться к вертикальным силам.

В таких автомобилях, как Renault Megane RS и FK2 Honda Civic Type R, используется подвеска с торсионной балкой. Даже Mazda 3 перешла на торсионную балку с многорычажной, так что может они не так уж и уступают.

Как и любая другая технология, торсионная балка имеет свои плюсы и минусы.

Con — менее удобный

В отличие от многорычажных систем, левое и правое колесо не являются независимыми друг от друга.

Самый очевидный недостаток торсионной балки — зависимость левого и правого колес друг от друга.Это связано с тем, что торсионная балка приварена к продольным рычагам как с левой, так и с правой стороны.

Неразрезную ось с листовыми рессорами можно найти в грузовиках, таких как Toyota.

По сравнению со сплошной осью (например, в Toyota Hilux) торсионная балка способна изгибаться и уменьшать передаваемую силу справа налево (или наоборот). Следовательно, торсионные балки представляют собой своеобразную «полузависимую» подвеску.

Однако полностью независимая подвеска (многорычажная) намного лучше справляется с неровностями дороги.

Силы по-прежнему передаются, что снижает уровень комфорта задних пассажиров.

Основным преимуществом независимой подвески является изоляция неровностей.

Удобство езды на торсионных балках можно улучшить за счет конструкции самой балки (толщина, точки сварки, форма, точки поворота). Все больше и больше современных автомобилей используют конструкцию с торсионной балкой с минимальными потерями в комфорте езды, но всегда будет предел для конструкции с торсионной балкой.

Con — ограниченный потенциал конструкции и модификации

Схождение и развал в значительной степени закреплены на торсионной балке, если только вы не используете специальные шайбы для регулировки углов колес (утомительно).

Торсионно-балочная подвеска имеет ограничения и по модификации. Конечно, это касается только тех, кто любит возиться со своими машинами. С конструкцией торсионной балки вы застряли с одной кривой развала. Его жесткая природа также ограничивает регулировку угла носка.

Кривая развала показывает, как развал изменяется при вертикальном движении колеса. С торсионной балкой вы не можете изменить кривую развала.

Однако, если с самого начала проектироваться с учетом управляемости, торсионная балка не должна быть проблемой для тех, кто предпочитает энергичное вождение.

Горячие хэтчбеки, такие как Renault Megane RS и FK2 Honda Civic Type R, доказали, что подвески с торсионной балкой также достойны характеристик «спортивного автомобиля».

Pro – Стоимость

Для производителей торсионная балка экономит средства, поскольку она состоит из меньшего количества деталей и ее легче собрать.На самом деле это может стоить больше в исследованиях и разработках, поскольку управляемость, комфорт и надежность (усталостная прочность) должны быть оптимизированы для одной детали торсионной балки.

Как владелец автомобиля, торсионная балка дешевле в обслуживании, поскольку есть только две втулки, которые крепят продольный рычаг к шасси.

Pro-Космос

Установка торсионной балки обеспечивает большое пространство в багажнике Proton Persona

. Как правило, подвеска с торсионной балкой обеспечивает больше места в салоне и багажнике.Им не нужны подрамники и стабилизаторы поперечной устойчивости. Вот почему они так популярны в компактных седанах и хэтчбеках.

Некоторые автомобили возвращаются на торсионную балку

Помимо обычных эконобоксов, некоторые известные автомобили, использующие торсионную балку, включают Mazda 3 и готовящуюся к выпуску Toyota Corolla Cross.

Случай с Mazda 3 представляет собой интересный случай, поскольку в нем даже используется установка торсионной балки на полноприводной Mazda 3. Из-за различной толщины торсионной балки левая и правая стороны кажутся почти независимыми друг от друга.Комфорт сравним с многорычажной установкой.

Еще один интересный случай — установка торсионной балки на Toyota Corolla Cross. Несмотря на то, что они используют ту же платформу TNGA-C, что и Toyota Corolla и Toyota CH-R, Corolla Cross использует торсионную балку вместо установки на двойных поперечных рычагах.

Похоже, технология торсионной балки с годами улучшилась. Прошли те времена, когда на Honda CR-V первого поколения устанавливались полноценные двойные поперечные рычаги на всех четырех колесах.

Все ли многорычажные подвески превосходны по своей сути?

Тот факт, что в автомобиле используется многорычажная система, не делает его превосходным с точки зрения управляемости и комфорта. Мы пробовали несколько автомобилей с многорычажной подвеской и двойными поперечными рычагами, и некоторые из них не оправдали ожиданий с точки зрения комфорта.

А когда дело доходит до производительности, хот-хэтчи, такие как Megan RS и FK2 Type R, показывают, что установка торсионной балки очень эффективна, если все сделано правильно.

Помимо дизайна большую роль играет настройка подвески.

Сводка

Очевидными преимуществами торсионной балки являются низкая стоимость и компактная конструкция.

Его очевидным недостатком является ограниченная изоляция дорожных неровностей. Нравится вам это или нет, физический мост между левой и правой сторонами все еще существует.

Существуют также ограничения в плане управляемости, но современный покупатель автомобилей ставит во главу угла стоимость и эффективность использования топлива.Как и многие другие автомобильные технологии, технология торсионной балки также улучшилась и достаточна для обычного ежедневного водителя.

Различные настройки подвески и чем они отличаются друг от друга

Здравствуйте! Подвеска является важной частью способности автомобиля ускоряться, тормозить и проходить повороты. Это то, что удерживает его от соскальзывания с земли, нанося большой ущерб нижней части.В этом блоге я рассмотрю 5 примеров: стойки Macpherson, Multilink, Double Wishbone, Torsten Bar и Live Axle. Итак, без дальнейших проволочек, давайте возьмем один из них.

Стойки Макферсон

Самый распространенный тип (по крайней мере, спереди) типа Макферсон состоит из опорной стойки, винтовой пружины, нижнего рычага подвески и амортизатора.При соприкосновении с неровностью или препятствием на дороге нижний рычаг управления перемещается в направлении препятствия (вверх или вниз), а стойка следует за ним, сжимая пружину и жидкость в амортизаторе.

Преимущества: Дешевле и уже двухрычажной, а также легче
Недостатки: выше, также не поглощает удары

Вердикт: Самый дешевый вариант, но есть и лучшие варианты, если вам нужна производительность

Примеры: Porsche Coxster, BMW M3/4, почти любой несуперкар

Многозвенный

Задняя подвеска, как показано на Audi S3

Поскольку стойка Макферсона является наиболее распространенной передней подвеской, многорычажная подвеска является наиболее распространенной задней, стоимостью в несколько миллионов долларов.Как правило, состоит из 4-5 различных звеньев, 3 звена раньше использовались на старых Toyota и Mazda. Из этих 4 звеньев у них есть ведущий рычаг, рычаг управления, рычаг развала и рычаг схождения. Однако производители могут корректировать их по мере необходимости.

Преимущества: большее управление колесами стоек
Недостатки: дороже, чем стойки, сложнее в изготовлении

Вердикт

: Золотая середина между стойками и двойным поперечным рычагом, при этом получая преимущества от обоих

.

Двойной поперечный рычаг

Обычно известная как А-образные рычаги, рычаги управления разной длины или двойные поперечные рычаги, эта установка довольно часто используется в автомобильной промышленности, особенно в внедорожниках и суперкарах более высокого уровня.Состоящие из двух А-образных рычагов (или поперечных рычагов), они удерживают амортизатор направленным внутрь. Это в сочетании с тем, что верхний А-образный рычаг короче нижнего, увеличивает отрицательный развал, что увеличивает сцепление на поворотах, поскольку большая часть шины соприкасается с дорогой.

Преимущества: короче, чем распорки, и обеспечивает больший контроль над колесом, чем у более сложных многорычажных
Недостатки: дороже в изготовлении, а также шире, чем распорки

Примеры: любой McLaren, Ferrari или Lamborghini Huracan, Range Rover, практически любой внедорожник или суперкар, BMW M5

Торсион

8 КБ

Торсион похож на ведущую ось тем, что оба колеса находятся в одной точке.Вот что я имею в виду: когда одно колесо поднимается, это влияет и на другое. Это ведущий мост, за исключением правильных полуосей и без листовых рессор.

Преимущества: отлично помещается в автомобили эконом-класса без ущерба для места
Недостатки: может быть сложно сделать, но на самом деле это зависит от того, в какую машину его собираются ставить

Вердикт

: довольно простой, но если это то, что вам нужно, выберите распорку

.

Примеры: Ford Fiesta, Toyota Sienna, Ford GT

Ведущая ось

8 КБ

Это было с тех пор, как вол все еще таскал вещи.Для этого это довольно просто: мощность передается на колеса через сплошную балку с обеих сторон, сопровождаемую листовой рессорой и амортизатором. Живая (или сплошная) ось довольно старая, это не значит, что она никуда не денется. От дрэг-рейсинга до бездорожья ведущий мост будет присутствовать до конца

года.

Преимущества: сбалансированная подача мощности, лучшая проходимость по бездорожью, чем при независимой установке
Недостатки: когда одно колесо поднимается, другое опускается, что ухудшает качество езды, ненавидит повороты, потому что может вызвать подпрыгивание колеса

Вердикт: неплохо, но только для прямых вещей

Примеры: Jeep Wrangler, классические маслкары, Mercedes G-Wagon

Сравнение 4-рычажной задней подвески | Параллельный 4-звенный против треугольного 4-звенного

Главная » Технологии » Сравнение 4-х каналов — триангулированные и параллельные

Сравним два популярных типа четырехрычажной задней подвески.Четырехрычажная подвеска — отличный способ улучшить характеристики вашего автомобиля и качество езды, особенно по сравнению с листовыми рессорами. Хотя существует несколько теорий относительно того, какой тип 4-звенной системы «лучше», все сводится к доступному пространству и предпочтениям. Триангулированные 4 ссылки и параллельные 4 ссылки выполняют одно и то же. Они фиксируют заднюю ось в автомобиле на ее надлежащем месте. Нижние 2 тяги удерживают ось на месте спереди назад. Два верхних звена удерживают ось от вращения, сохраняя угол шестерни как можно более постоянным.Помимо этой одной основной функции, два дизайна начинают различаться.

Вот универсальная треугольная 4-рычажная задняя подвеска Ridetech. Как и все 4-звенные Ridetech, эта конструкция имеет R-образные наконечники штоков. Требуется сварка.

На треугольных четырехзвенных тягах верхние стержни расположены под углом к ​​центральной линии автомобиля. При надежном соединении с осью и рамой они образуют «треугольник». Это то, что удерживает заднюю ось по центру под автомобилем. Нет необходимости в отдельном боковом локационном устройстве.

Наоборот, в 4-звенной системе параллельного типа все стержни параллельны друг другу и центральной линии автомобиля. Для удержания оси по центру требуется «штанга Панара» или другое отдельное устройство. Стержень Панара проходит перпендикулярно лонжеронам рамы и горизонтально поперек автомобиля. Он соединяет ось с рамой с помощью звеньев, позволяя двигаться только вверх и вниз.

Параллельная 4-рычажная подвеска лучше подходит для большинства грузовиков, потому что топливный бак обычно находится прямо перед осью, внутри рамы.Таким образом, универсальные параллельные 4-звенные тяги иногда проще установить, потому что в основных тягах используется цельное крепление рамы вместо двух… меньше времени на установку и сварку верхних креплений тяги. Но для параллельного 4 звена требуется стержень Панара, который немного увеличивает расходы и может занять ценное пространство, необходимое для выхлопной системы вашего автомобиля или грузовика. Рычаг Панара также будет вызывать небольшое боковое смещение во время движения подвески… недостаточное для того, чтобы почувствовать, но это может беспокоить покупателя, у которого зазор между шиной и крылом слишком узкий.С параллельным 4 звеном вы заблокированы в положении бокового звена рамы… с треугольным 4 звеном нижние звенья могут быть размещены рядом с рамой или под рамой для обеспечения свободного пространства.

Любая система очень проста в установке. С рулеткой вы потратите больше времени, чем с пилой или сварщиком. При прочих равных условиях для абсолютного новичка параллель может быть немного легче визуализировать и понять во время установки.

ТРЕУГОЛЬНАЯ 4-ЗВУКОВАЯ

Плюсы

• НИКАКОГО движения из стороны в сторону вообще… вы можете поставить шину ближе к зазору крыла.
• Меньше оборудования для покупки и установки (без стержня Панара)
• Позволяет гибко размещать стержень, чтобы избежать препятствий

Минусы

• Наклонные верхние стержни могут мешать выхлопу
• Наклонные верхние стержни могут мешать топливному баку на грузовиках последних моделей
• Еще 4 точки крепления для разметки и установки (параллельные крепления для стержней собраны вместе)

ПАРАЛЛЕЛЬНАЯ 4-ЗВУКОВАЯ

Плюсы

• Немного проще визуализировать и установить (крепления на стержнях собраны вместе)
• Может быть установлен рядом с рамой, внутри или снаружи
• Может оставить больше места для вытяжки (без угловых верхних стержней)

Минусы

• Требуется стержень Панара (за дополнительную плату и установку)
• Рычаг Панара будет вызывать небольшое перемещение из стороны в сторону во время хода подвески… требуется немного больший зазор между шиной и крылом.
• Штанга Панара может мешать выхлопу

Зачем мне ставить под машину 4-х звенную?

Чем четырехрычажная рессора лучше листовой рессоры?

В рессорной подвеске сами листы должны выполнять 2 функции. Во-первых, они удерживают заднюю ось в автомобиле. Они предотвращают движение вперед и назад и сводят к минимуму изменение угла шестерни во время хода подвески. Во-вторых, при этом они также поддерживают нагрузку транспортного средства. Это компромисс по сравнению с приостановкой связи, когда две функции изолированы.

Кроме того, OEM-автомобиль, за плечами которого тысячи часов разработки, будет работать в предсказуемом диапазоне хода подвески, листовые рессоры справляются со своей задачей очень адекватно. Когда рабочий диапазон изменяется… меньший дорожный просвет, большая мощность, другое распределение веса, возможно, прицеп, нельзя ожидать, что листовые рессоры будут работать должным образом, если рабочие параметры изменены. Чтобы было понятнее, представьте себе лист без арки, который не может сжиматься.

В 4-рычажной подвеске две функции: определение положения задней оси и поддержка автомобиля — изолированы.Пружины заботятся о поддержке транспортного средства, что оставляет звенья свободными для определения местоположения и артикуляции. Задняя подвеска с 4 звеньями правильно настроит заднюю ось, независимо от того, насколько мягкой мы хотим сделать пружину. С задней подвеской с листовой рессорой смягчение жесткости пружины может вызвать другие проблемы, такие как изгиб из стороны в сторону или закручивание оси (когда ось пытается вывернуть листы из автомобиля).

всего несколько часто задаваемых вопросов…

У меня есть прямая ось под моим 32-м годом с 4-рычажной связью, и я доволен высотой дорожного просвета и качеством.Могу ли я использовать пневмоподвеску только сзади?

АБСОЛЮТНО! У нас есть несколько клиентов, которые установили 4-рычажные и пневматические рессоры или ShockWaves® под заднюю часть своих автомобилей, чтобы улучшить ходовые качества. Задняя часть автомобиля — это то место, где вы действительно увидите наибольшее улучшение качества езды. Это потому, что вы сидите ближе к задней части, и любые изменения нагрузки (топливо, пассажиры, багаж, прицеп) будут поддерживаться задней подвеской. Для тех клиентов, которые ищут плавность хода… начните с задней части.

При настройке задней 4-рычажной пневматической подвески следует разместить пневматические рессоры спереди или сзади оси? Внутри или снаружи лонжерона?

Все сводится к тому, где больше всего места. Переднее положение обеспечивает немного больший ход и иногда может обеспечить лучшее качество езды. Заднее положение может обеспечить немного большую грузоподъемность. Любая пружина, катушка, лист или воздух будут работать лучше, если они будут расположены дальше друг от друга под шасси. Имейте в виду, что эти различия в производительности довольно малы, и что реальным критерием должно быть свободное пространство в вашем конкретном автомобиле.

Под каким углом следует разместить 4 соединительных стержня? Бар Панар? Насколько критичны углы?

Обычно мы стараемся размещать нижние рули на уровне высоты дорожного просвета. это сведет к минимуму «руление по крену» (небольшое изменение колесной базы, вызванное дугой стержней, проходящих через их ход). Верхние стержни также должны быть на одном уровне или слегка опущены спереди, если это необходимо. Такая конфигурация обеспечит стабильную управляемость и характеристики торможения. Важно, чтобы стержни были точно одинаковыми из стороны в сторону, чтобы избежать непредсказуемых проблем с управлением.Также чрезвычайно важно убедиться, что руль Панара находится на одном уровне с высотой дорожного просвета вашего шоссе. Это сведет к минимуму боковое перемещение заднего моста, вызванное дугой стержня Панара, проходящей через его ход. Очевидно, что существуют точные формулы для размещения 4 тяг, чтобы максимизировать определенные критерии производительности, но эти различия в производительности довольно малы для дорожного автомобиля. Поставьте руль на одном уровне или близко к нему на высоте посадки, и все будет в порядке.

Как насчет «обратных» 4 ссылок? Что происходит, когда вы запускаете бары назад?

НЕТ НЕТ НЕТ!!! Кстати, мы сказали НЕТ?! Неважно, что пишут в журналах о грузовиках… НЕ двигайте 4 тяги назад! Вот что происходит… Когда верхние стержни перемещаются назад, расходящиеся дуги верхнего и нижнего стержней создают такое сильное изменение угла шестерни, что при экстремальном ходе подвески вы можете фактически вытащить карданный вал из трансмиссии! Если вы хотите увидеть этот эффект своими глазами, возьмите лист перфорированной доски и пару мерок… смоделируйте сценарий сами.Второй эффект смещения верхних рулей назад — полностью испорченная динамика управления. С обычным 4-рычажным механизмом, когда вы нажимаете на тормоз, геометрия подвески хочет приподнять заднюю часть автомобиля… поэтому пытаемся «посадить» задние шины и помочь торможению. Когда верхние стержни перевернуты, эта динамика устраняется или даже меняется на противоположную… когда вы нажимаете на тормоз, подвеска фактически разгружает шины, тем самым значительно снижая доступную эффективность торможения. Это не наше мнение… это просто физика.

Мы не знаем, кто придумал этот «обратный» 4-рычажный материал, но, по-видимому, изначально он использовался для обеспечения зазора для пневматической пружины, расположенной поверх нижних стержней, которые указывали вперед. Журналы о грузовиках подхватили это, читатели восприняли как евангелие, а остальное уже история.

Для болтовых и универсальных 4-х звеньев нажмите ЗДЕСЬ

Для просмотра видео по установке 4-х каналов нажмите ЗДЕСЬ

обновлено 6 декабря 2019 г.

Описание

, принцип работы, достоинства и недостатки

Сейчас на автомобилях установлены разные типы подвесок.Есть зависимые и независимые. В последнее время на бюджетные автомобили устанавливаются полубалки сзади и McPherson спереди. На автомобилях бизнес и премиум-класса всегда использовалась независимая задняя подвеска. Каковы плюсы и минусы этого? Как это устроено? Обо всем этом и не только – далее в нашей сегодняшней статье.

Характеристики

Многорычажная подвеска устанавливается на автомобили с задне- и переднеприводной компоновкой. Имеет более сложное устройство, используется на автомобилях дорогого класса.Впервые многорычажная подвеска была установлена ​​на «Ягуар Е-Тур» в начале 60-х годов. Они были модернизированы и сейчас активно используются на автомобилях «Мерседес», «БМВ», «Ауди» и многих других.

Устройство

Каковы характеристики этой конструкции? Многорычажная подвеска включает в себя следующие элементы:

• Деревянный каркас.
• Поперечные и продольные рычаги.
• Поддержите ступицу.
• Амортизаторы и пружины.

Как это все фиксируется?

Крепление ступицы к колесу осуществляется с помощью четырех рычагов.Это позволяет колесу свободно перемещаться в поперечной и продольной плоскости. Несущим элементом в конструкции подвески является подрамник. К нему через специальную втулку с металлическим основанием крепится рычаг управления. Для уменьшения вибрации используйте резину. Поперечные рычаги соединены со ступицей гребного винта. Это правильное положение колес в поперечной плоскости. Часто многорычажная независимая задняя подвеска включает в себя три рычага:

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автолюбителя, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Последняя осуществляет передачу и соединяет подрамник с корпусом колесной опоры. За схождение отвечает передний нижний рычаг. Задняя часть может воспринимать нагрузки, которые передаются от кузова при движении автомобиля. Удержание колес в продольном положении осуществляется за счет продольного рычага. Он крепится к кузову автомобиля с помощью опоры.С другой стороны элемент соединен со ступицей. Автомобиль имеет четыре продольных рычага — по одному на каждое колесо. Сам ступичный подшипник является основой для колеса и подшипника. Последний фиксируется болтом. Кстати, если не следить за моментом можно повредить подшипник. При ремонте следует оставить небольшой зазор в ступице. Иначе вы развалите подшипник. Также многорычажная передняя подвеска имеет винтовую пружинную конструкцию. Он опирается на нижний задний рычаг и требует от него усилий.Кроме пружины стоит амортизатор. Обычно он соединен со ступицей подшипника.

Стабилизатор

Многорычажная задняя подвеска, в отличие от полубалки, имеет в своей конструкции стабилизатор поперечной устойчивости. Само название говорит о назначении предмета. Эта деталь снижает крены при прохождении поворотов на скорости. Также этот параметр влияет на жесткость амортизаторов и пружин. Наличие стабилизатора значительно снижает риск заноса при прохождении поворотов, благодаря чему обеспечивается постоянный контакт колес с дорожным покрытием.Элемент представляет собой металлический стержень. Выглядит так, как на фото ниже. Стабилизатор поперечной устойчивости крепится на подрамнике и многорычажной подвеске с помощью резинометаллических опор. Благодаря стяжкам тяга контактирует со ступицей подшипника. Плюсы и минусы многорычажной подвески? Давайте посмотрим на них ниже.

Преимущества

Автомобили с такой подвеской намного комфортнее. В конструкции используется несколько рычагов. Они крепятся к подрамнику через втулки. Из-за этого при проезде ямы подвеска отлично проглатывает все неровности.Кстати, это рычаг только для того колеса, которое попало в яму. Если это луч, каждое усилие будет передаваться на соседний концентратор. В машине, где мы использовали многорычажную подвеску, не чувствуется чрезмерный шум и вибрация при проезде неровностей дороги. Также этот автомобиль более безопасный. Это связано с использованием стабилизатора поперечной устойчивости. Для своего веса рычаги намного легче балки. Это снижает потессеро снаряженную массу автомобиля.

Итак, подвеска многорычажная –

• Комфорт.
• Отсутствие сильных ударов руками по корпусу.
• Повышенная тяга.
• Возможность поперечной и продольной регулировки.

Недостатки

Если стоит вопрос, что лучше — балка или многорычажная подвеска, — следует учитывать недостатки последней. Самый большой недостаток – сложность конструкции. Отсюда высокая стоимость обслуживания и дорогая цена автомобиля. Ценность многорычажной подвески в 2-3 раза выше, чем у обычной полубалки.Следующее – ресурс. Так как в конструкции используется множество шарниров, рычагов и сайлентблоков, то они рано или поздно выйдут из строя. Срок службы деталей многорычажной подвески составляет 100 тысяч километров. Что касается луча, то он практически вечен. Конструкция на порядок надежнее и не требует дорогостоящего обслуживания. Максимум, что вы хотите заменить — амортизаторы. Они «ходят» по нашим дорогам около 80 тысяч километров. Многорычажная подвеска при проезде неровностей требует большего внимания.Если автомобиль начал издавать стук в переднюю или заднюю сторону, стоит осмотреть состояние рычагов и сайлентблоков. При наличии люфта и люфта их следует заменить. Стоимость новых рычагов на «Мерседес» в 124-м кузове составляет 120 долларов за колесо. Несмотря на большой возраст и дешевизну автомобиля, запчасти на него не были дешевле. То же самое касается и других машин, использующих этот тип подвески. При замене сайлентблоков подвески нужен подъемник или смотровая яма. Обычно такие машины ремонтируют в сервисных центрах.Это дополнительные расходы.

Можно ли выявить саму проблему?

Если при движении вы заметили характерный стук, возможно, вам требуется ремонт подвески. Чтобы выяснить точную причину, нужна смотровая яма или эстакада. Если это передняя подвеска, проверьте состояние ШРУСа. Есть пыльник. Если он треснул, требуется срочная замена. Иначе вся грязь попадет внутрь и придется покупать новый кардан в сборе.

Проверить люфт в рулевой тяге.Осмотрите амортизаторы. Если это полосы, скорее всего, звук исходит от них. Это означает, что клапан внутри амортизатора сломан и шток свободно перемещается. Втулки рычагов и стабилизатора поперечной устойчивости не должны иметь люфта. Осмотр задней подвески стоит начать с амортизаторов. Далее проверьте резиновые уплотнители и тяги. Часто элементы повреждаются в зоне контакта с выхлопной трубой. Пожалуйста, уделите этому месту особое внимание. Если на корпусе глушителя есть характерные следы ударов, следует заменить его подушкой.В большинстве случаев проблема исчезает. Увидев состояние подвески, подведите итог, какие элементы вышли из строя и требуют замены. При отсутствии опыта рекомендуется обращаться в сервис.

Заключение

Итак, мы выяснили особенности многорычажной подвески. Как видите, недостатков у него много. Но главный его плюс — это комфорт. Как эту машину не сравнить ни с чем. Также он более маневренный. Если это был луч или memorycache — стоит учитывать бюджет.Последнюю подвеску стоит брать только в том случае, если вы готовы потратить на ее услуги не менее 400 долларов.

…

Механический

На самом базовом уровне — это механизм, который изолирует пассажиров транспортного средства от суровых дорожных условий, обеспечивая пружинно-демпферную систему, которая поглощает энергию.

Использует кинематический механизм, который заставляет колесо двигаться по определенной траектории

Конструкция подвески напрямую влияет на поведение автомобиля при поворотах, торможении и ускорении, влияя на динамику автомобиля.

Каждая конфигурация подвески имеет свои плюсы и минусы и выбирается на основе наилучшего соответствия требованиям автомобиля.

Пружинно-демпферная система

Основная функция подвесной системы – Изоляция вибрации. Это осуществляется с помощью пружинной демпферной системы. Базовая система показана ниже.

Целью виброизоляции является демпфирование и поглощение энергии возбуждения и рассеивание ее в виде тепла. В то время как пружины сжимаются, чтобы поглотить энергию, демпфер рассеивает энергию через тепло.

Система подвески сложный вариант базовой пружинно-демпферной системы,

Кинематика подвесок:

Помимо очевидной функции изоляции вибрации, подвеска также действует как соединение между кузовом/шасси и колесом, заставляя его двигаться только по определенной траектории. Таким образом контролируя кинематику (свойства движения) колеса.

Колесо имеет 6 степеней свободы, рычажная система подвески идеально ограничивает 5 степеней свободы и позволяет колесу двигаться только с одной степенью свободы.Это вертикальное направление вверх и вниз.

На практике этого может и не быть, но геометрия подвески предназначена для достижения этого состояния.

В зависимости от кинематики различают два основных типа подвески.

Независимая подвеска — Когда автомобиль проезжает выбоину. Провисание одного колеса не влияет на положение другого. Оба колеса соединены механически.

Зависимая подвеска. В том же случае провисание одного колеса будет влиять и на другое колесо, и второе колесо будет стремиться сместиться вниз.Оба колеса связаны жесткой балкой.

Полузависимая подвеска – два колеса соединены гибким элементом, а не жестким элементом.

Системы подвески на двойных поперечных рычагах

Самый распространенный тип подвески передней оси.

Подвеска со стойками Макферсона

Подвески жестких осей

Системы подвески на витой балке — полузависимая подвеска

Многоканальные независимые системы



Если вы хотите узнать о динамике автомобиля и конструкции подвески, взгляните на этот курс — Курс «Введение в динамику автомобиля»

описание, принцип работы, плюсы и минусы

Теперь на автомобили устанавливаются подвески разного типа.Бывает зависимым и независимым. В последнее время на автомобили бюджетного класса устанавливают полунезависимую заднюю балку и «Макферсон» спереди. На автомобилях бизнес и премиум всегда использовалась независимая многорычажная подвеска. Какие у нее плюсы и минусы? Как это устроено? Обо всем этом и не только — далее в нашей сегодняшней статье.

Характеристика

Многорычажная подвеска устанавливается на автомобили с задне- и переднеприводной компоновкой. Имеет более сложное устройство, поэтому используется на автомобилях дорогого класса.Впервые многорычажная подвеска была установлена ​​на «Ягуар Е-Тур» в начале 60-х годов. Со временем он был модернизирован и сейчас активно используется на автомобилях «Мерседес», «БМВ», «Ауди» и многих других.

Устройство

Каковы особенности этой конструкции? Для многорычажной подвески требуются следующие элементы:

• Подрамник.
• Поперечные и продольные рычаги.
• Опоры концентратора.
• Амортизаторы и пружины.

Как все исправлено?

Крепление ступицы к колесу осуществляется через четыре рычага.Это позволяет колесу автомобиля свободно перемещаться в поперечной и продольной плоскости. Несущим элементом в конструкции этой подвески является подрамник.

К нему поперечный рычаг через специальные втулки с металлическим основанием. Для снижения вибрации используют резину. Поперечные рычаги соединены с опорой ступицы. Так колеса правильно располагаются в поперечной плоскости. Зачастую многорычажная независимая задняя подвеска включает в себя три поперечных рычага:

Последний осуществляет передачу усилия и соединяет подрамник с колесной опорой.За схождение отвечает нижний рычаг передней подвески. Задний элемент воспринимает силы, которые передаются от кузова при движении автомобиля. Привод в продольном положении осуществляется за счет продольного рычага. Он крепится к кузову автомобиля с помощью опоры. С другой стороны, элемент присоединяется к концентратору.

В автомобиле имеется четыре продольных рычага — по одному на каждое колесо. Сам подшипник ступицы является основой для колеса и подшипника. Последний крепится болтом.Кстати, если не соблюдать момент его затяжки, можно вывести подшипник из строя. При ремонте следует оставлять небольшой люфт в ступице. В противном случае у вас разболтался подшипник. Также многорычажная передняя подвеска имеет в своей конструкции винтовую пружину. Он упирается в нижний задний поперечный рычаг и принимает от него усилие. Отдельно от пружины стоит амортизатор. Обычно он подключается к опоре хаба.

Стабилизатор

Многорычажная задняя подвеска, в отличие от полунезависимой балки, имеет в своей конструкции стабилизатор поперечной устойчивости.Само название говорит о назначении элемента. Эта деталь уменьшает крены при прохождении поворотов на скорости. Также на этот параметр влияет жесткость амортизаторов и пружин. Наличие стабилизатора значительно снижает риск заноса при повороте, так как обеспечивает постоянный контакт колес с дорожным покрытием. Элемент представляет собой своего рода металлический стержень. Это выглядит как на картинке ниже.

Стабилизатор поперечной устойчивости устанавливается на подрамник многорычажной подвески и крепится с помощью резиновых опор.За счет тяги шток соединен с опорой ступицы. Какие плюсы и минусы у многорычажной подвески? Рассмотрим их ниже.

Преимущества

Автомобили с такой подвеской на порядок комфортнее. В конструкции используется несколько рычагов. Все они крепятся на подрамниках через сайлентблоки. Благодаря этому при проезде ямы подвеска отлично проглатывает все неровности.

Кстати, работает только колесо, упавшее в яму. Если это балка, то все усилия будут переданы соседнему концентратору.В автомобиле, где используется многорычажная подвеска, отсутствует чрезмерный шум и вибрация при проезде дорожных неровностей. Также этот автомобиль безопаснее. Это объясняется применением стабилизатора поперечной устойчивости. По своему весу рычаги намного легче балки. Это снижает снаряженную массу автомобиля.

Итак, многорычажная подвеска это:

• Комфорт.
• Отсутствие сильных воздействий на кузов.
• Повышенное сцепление колес с дорогой.
• Возможность поперечной и продольной регулировки.

недостатки

Если ставить вопрос, что лучше — балка или многорычажная подвеска, — стоит учесть недостатки последней. Самым большим недостатком является сложность конструкции. Отсюда высокая стоимость обслуживания и недешевая цена самого автомобиля.

Стоимость многорычажной подвески в 2-3 раза выше, чем обычной полузависимой балки. Далее ресурс.Так как в конструкции используется множество петель, рычагов и стилетблоков, все они рано или поздно выходят из строя. Срок службы многорычажной подвески составляет 100 тысяч километров. Что касается луча, то он практически вечен. Конструкция намного надежнее и не требует дорогостоящего обслуживания. Максимум, что нужно заменить, это амортизаторы. Они «ходят» по нашим дорогам около 80 тысяч километров. Многорычажная подвеска при движении по неровностям требует большего внимания. Если машина начинает стучать спереди или сзади, стоит проверить состояние рычагов и стилетблоков.При наличии люфта и люфта их следует заменить. Стоимость новых рычагов на Мерседес в 124-м кузове составляет 120 долларов за колесо. Несмотря на большой возраст и невысокую стоимость автомобиля, запчасти к нему не дешевели. То же самое касается и других машин, использующих этот тип подвески. При замене сайлентблоков нужен подъемник или смотровая яма. Обычно такие машины ремонтируют в сервисных центрах. А это дополнительные расходы.

Можно ли самостоятельно выявить проблему?

Если вы заметили при езде характерные стуки, возможно, потребуется ремонт подвески.Чтобы выяснить точную причину, нужна смотровая яма или эстакада. Если это передняя подвеска, осмотрите состояние шарнира равных угловых скоростей. У него есть пыльник. Если он треснул, нужна срочная замена. В противном случае вся грязь попадет внутрь и придется покупать новый стык в сборе.

Проверить люфт рулевых тяг. Осмотрите амортизаторы. Если они с прожилками, скорее всего, звук исходит от них. Это значит, что клапан внутри амортизатора сломан и шток двигается произвольно.Глушители рычагов и стабилизатор поперечной устойчивости тоже не должны иметь люфтов. Осмотр задней подвески стоит начать с амортизаторов. Далее проверяют резиновые уплотнители и тяги. Часто повреждаются элементы в зоне контакта с выхлопной трубой.

Обратите особое внимание на это место. Если глушитель ударяется о кузов, остаются характерные следы ударов, стоит заменить его подушку. В большинстве случаев проблема исчезает. Осмотрев состояние подвески, подведите итог, какие элементы вышли из строя и требуют замены.При отсутствии опыта рекомендуется обратиться в сервис.

Заключение

Итак, мы выяснили особенности многорычажной подвески. Как видите, у него много недостатков. Но главное его преимущество – комфорт. То, как едет эта машина, ни с чем не сравнить. Также он более маневренный. Если есть выбор — балка или многорычажка, — надо исходить из бюджета.
