Электробензонасос на карбюратор - пошаговая установка

Карбюратор – одна изсоставных частей мотора. Его выполняемая задача, состоит в приготовлении горючей топливно-воздушной смеси. Карбюратор, это то место двигателя, где горючее перемешивается с воздухом. Кроме того, это механизм, дозирующий величину подачи смеси в камеры сгорания. Подобные механизмы находят применение не только в отечественных моделях транспортных средств, но и зарубежных. В настоящее время актуален вопрос: есть ли бензонасос на карбюраторе, так как подобная комбинация механизмов имеет множество преимуществ.

Содержание статьи

Особенности

Изобретен карбюратер был очень давно. Широкое использование получил в прошлом столетии. Однако с течением времени появляются все новые и новые технологии и карбюратор сменили инжекторные механизмы. Карбюратор выполняет свою задачу, придерживаясь механических устройств. В то время, как инжекторная система работает благодаря электронике. Большинство автовладельцев карбюраторных транспортных средств, совмещают его с новейшими механизмами.

К примеру, монтируют электробензонасос на карбюратор.

Суть работы бензонасоса на карбюраторе сводится к обеспечению подачи горючего из бензобака в цилиндры. Электробензонасос высокого давления на карбюратор не так и нужен, потому что совместно с этими механизмами электронасосы действуют при не высоком давлении, что отличает их от инжекторов, где в топливной системе нужно высокое давление. В инжекторных моторах электробензонасос монтируется внутри бака с топливом. Электронный бензонасос на карбюраторе располагается под капотом.

Состав бензонасоса

 Электробензонасос низкого давления включает в себя:

  • рабочую камеру;
  • впускной и выпускной клапаны;
  • диафрагму,
  • возвратную пружину;
  • электромагнитный прибор, определяющий уровень топлива в баке;
  • сердечник и контактную систему.

Схема работы

Движение диафрагмы запускает работу механизма. Из-за того, что направленность ее движения вверх и вниз, когда она движется вниз, над ней образуется разряжение и открывается впускной клапан, через который проходит бензин, попадающий впоследствии в углубление диафрагмы, предварительно пройдя через фильтр.

Когда диафрагма движется вверх образуется давление, стимулирующее закрытие впускного клапана, потом открывается выпускной и бензин течет по топливной системе.

Конструкция автомобильного электробензонасоса
1 — выходной штуцер; 2 — обратный клапан; 3 — электроклемма; 4 — коллектор; 5 — щеткодержатель с пружиной и щеткой; 6 — статорный постоянный магнит; 7 неподвижная ось для якоря электродвигателя и для ротора насоса; 8 — якорь электродвигателя; 9 — сцепная вилочка; 10 — центробежный ролик; 11 — крышка нагнетателя с выпускной щелью; 12 — статор нагнетателя с эксцентрической цилиндрической полостью; 13 — ротор нагнетателя с пятью центробежными роликами; 14- донце нагнетателя с входной щелью; 15 — входное отверстие; 16 — сетка фильтра грубой очистки топлива; 17 — выпускное отверстие; 18 — клапан сброса; 19 — выемка в днище бензобака.

Установка бензонасоса

Несмотря на то, что данный механизм имеет простое строение, монтаж его довольно сложный. Для начала следует определить, какое устройство подойдет конкретному карбюратору и топливной группе.

Кроме того, для установки потребуется дополнительные детали. Так, для установки электробензонасоса требуется шланг. Размер его должен быть около 5 м, а толщина 10 мм. Так же покупается сам бензонасос и реле к нему. Еще потребуется сверло на 3-5 мм, фильтр инжекторной системы и карбюраторный фильтр. Еще необходима стальная трубка толщиной 7 мм. Ширина отверстий последней должна быть не меньше 2,5 см.

Для начала снимают прибор, показывающий уровень горючего, находящийся в бензобаке. В его крышке проделывают отверстие, куда вставляют трубку на 7 мм. Для того, чтобы правильно действовал слив обратной магистрали, конец этой трубке следует немного отогнуть, чтобы он находился на большем расстоянии по сравнению с патрубком забора топлива.

Верхняя часть так же сгибается до параллельности с отверстием забора трубки. Затем производят монтаж современного прибора измерения уровня топлива, оснащенного заборником и обратной магистралью.

Необходимо иметь ввиду, что резиновая трубка должна быть соединена штуцером обратки от системы питания. Теперь один из концов шланга соединяют со штуцером теплозаборника. В последствие, используя хомуты, устройство крепят к трубке из металла. Электробензонасос монтируется горизонтально по отношению двигательного щита через специальный кронштейн, идущий в комплекте с прибором.

Второй штуцер соединяют с трубкой на 7 мм, она прикрепляется вертикально, для правильной подачи топлива снизу в верх. Используя шланг, соединяют бензонасос с баком. Последний этап, это используя топливный фильтр подсоединяют электробензонасос на карбюратор.

Пошаговая установка с фото бензонасоса

К -контакт это сигнальный (искрообразующий) Б -контакт это + 12в зажигания

Реле подключал по вот такой вот схеме:





Само реле выглядит так.

Вот так все выглядит под капотом. На механический бензонасос надел заглушки которые были в комплекте с ЭБН и пока что не стал убирать а то мало ли что.

Ну, что я могу сказать по 2х недельному опыту эксплуатации этого бензонасоса. Машина едет он не греется даже в жару было 30+ градусов. 140 — 150 машина стала ехать куда лучше бензина хватает, расход не увеличился в общем пока что все хорошо.

Максимальная скорость с которой на ней ездили

Нашёл на зарубежном сайте схему управления бензонасосом от зажигания, может кому пригодится. Сам себе такое спаял отлично работает, при включении зажигания включается реле примерно на 10 сек что нужно для поднятия давления в топливной системе, потом заводим реле снова включает бензонасос пока работает катушка зажигания

Электробензонасос HEP-02A.Как я его поставил на Москвич 2141

Всем привет.Сегодня на обзоре самый дешевый электро бензонасос низкого давления HEP-02A который подходит для всех карбюраторных автомобилей

Данный обзор, а так же свою историю про мой автомобиль я посвящаю тем кто хоть немного знаком с такой автомобильной маркой как «Москвич».

Советская техника в которой множество ошибок и недочётов и на сегодняшний день с новыми технологиями это можно частично изменить.И так господа начинаем.....

Кто следит за моими обзорами на автомобильную тему, знают что я владею таким авто как Москвич 2141 (1990г. выпуска)
И только москвичеводы поймут как в летний период отказывает качать механический бензонасос, эта болезнь практически преследует всех, кто владеет или избавился от этих авто.Конечно это и у младших братьях ВАЗ, но расположение бензонасоса у них ниже и проблема перегрева бывает редко.

Ещё за 3 месяца до данного обзора у меня были проблемы с бензонасосом «ПЕКАР».После проезда примерно 10км и остановки на 10 мин, после чего автомобиль заводится с первого раза, но проехав 30-100 метров (пока есть топливо в поплавковой камере) машина глохла.Стартер крутит и не схватывает, как буд то нет бензина.И тут начинается веселье с тряпкой и бутылкой водой это необходимый атрибут который лежит у меня под капотом.

Замена бензонасоса исправило проблему только на время и самое интересное что случались подобные приступы даже зимой.Месяц назад я решил поставить полноценную обратку в бензобак.Купил медную магистраль, тройник, обратный клапан с вас 2108 и новые топливные шланги.Когда снял старые шланги, обнаружил, что они были треснутые

А это значит что идет подсос воздуха, а те приступы зимой не есть перегрев бензонасоса.Теоретически после остановки авто создавалась воздушная пробка.Но это была моя теория.

После замены топливных шланг, хомутов, а так же полноценной обратки проблема с перегревом бензонасоса пропала.Было пару раз что глох, но подкачав вручную около 5 раз машина заводилась отлично и это был снова подсос воздуха, так как заметил что изредка из прокладки идет бензин, а это уже опасно, на фото отчетливо видно!

Параллельно всему этому я связался с продавцом и попросил данный бензонасос низкого давления HEP-02A
для карбюраторных авто.От начала переговоров продавца до получения посылки прошло почти 2 месяца.

Долго ждал трек номер, а потом посылка и вовсе застряла на таможне и по России уже не отслеживалась

За это время я уже сделал обратку, поменяв топливные шланги я избавился от этой «болезни» почти полностью, единственное что осталось так это подтекание бензина с под прокладки.Нужно иногда потягивать болты крепления бензонасоса.

По сути ЭБН мне и не нужен, но все же решил его поставить и на, то есть несколько причин.
Говорю как есть, данный бензонасос HEP-02A является самым дешевым из ряда ЭБН и является очень покупаемым из-за цены.Но тут есть и другой минус это сама цена.А как правило цена соответствует качеству.Еще давно я присмотрел данную модель, так как у меня к сожалению ограниченный бюджет и мне накладно платить 2000р что бы поставить ЭБН от ГАЗ на мой авто к примеру, либо ЭБН по дороже с других авто.

Перечитав очень много форумов, мнение и отзывы людей очень отличались.Один пишет что сгорел через 3 дня, другой пишет что работает 3 год.И тут я пришел к своему выводу, что могут вам подсунуть чистый брак, который вероятно всего выйдет из строй в ближайшее время, но есть другой момент это его установка и вот на этом моменте мы и остановимся.

Ну и по старинке начинаем с упаковки, характеристик и приступим к его установке и тестированию
Вся посылка была вот в такой маленькой коробочке.Сам ЭБН был упакован в пакетике.Никаких инструкций не было

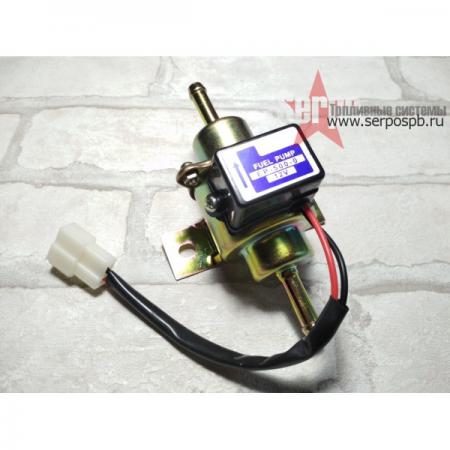

Что вообще такое HEP-02A?
Насос работает с помощью электромагнита, приводит в действие цилиндр с клапаном. Бензонасос предназначен для использования на карбюраторных автомобилях любой марки, что делает его универсальным элементом топливной системы независимо от штатного бензонасоса.Корпус герметичен и заклепан.По сути это одноразовый насос, но при помощи наждака можно сточить эту грань и разобрать его.


Некоторые умельцы в его даже ремонтируют.Существуют 2 частых поломки.Это сгоревший элемент в схеме, либо повреждение резинового клапана.Но за частую их не ремонтируют, просто покупают новый.

Характеристики ЭБН такие:
-Напряжение: DC 12 В

-Рабочий ток: 1.2 A (макс. 2 А)
-Производительность: 110 л / час.
-Давление: 0.27 — 0.38 bar. (В системе с обраткой в бак)
-Выходное давление: 3-6 PSI
Ну и размеры:


Вес насоса составляет 321гр


От насоса идёт 2 провода + и — длинна примерно 40см с фишкой под клемы.Провод защищён резиновой трубочкой, но почему-то не весь.



Собственно на этом моменте обзор можно заканчивать и переходить в гараж для его установки.И тут начинается самое интересное
Еще до заказа данного ЭБН я все хотел его приобрести и перечитал очень много информации по его установки, так как это китайская дешевка в прямом смысле слова, дешевле ЭБН вы попросту не найдете.Длительность работы зависит от правильной установки.И тут мнение людей просто противоположны.Одни говорят что нужно его ставить возле бака, другие под капотом.Одни ставят фильтр после эбн, другие перед.Ставить его вертикально или горизонтально тоже есть разница.Многие его ставят горизонтально, крепят на двигатель, но это не так.

Почитав мнение людей сделал свой вывод и установка его будет такая:
ЭБН ставим только вертикально! Расположение насоса у меня под капотом как можно дальше от двигателя, так как он тоже греется и желательно что бы был обдув насоса.Фильтр я поставил перед ним, не желательно что бы мусор оставался в насосе.Так же подключена полноценная обратка в бак.Тут тоже люди пишут по-разному.То что она не нужна, так как насос после наполнения топлива поплавковой камеры начинает работать сам на себя, а с обраткой будет маслать постоянно.Другие же пишут, что обратка нужна, что бы насосу было легче работать да и не будет переливать карбюратор, если плохо держит игла.Теоретически обе версии верны, но я установил все с обраткой.
Для установки нам нужен паяльник, мультиметр, провода, фишка под 4х контактное реле и само реле, так же фишка под предохранитель соответственно и сам он нужен на 15A.Топливная трубка и пару хомутов.

Подкапотное пространство у М41 не малое, поэтому место для установки ЭБН вполне достаточное

Схема очень проста в подключении. Даже если вы столкнулись в первые с подключением реле, то там все контакты пронумерованы и ошибку допустить перепутав провода маловероятны

Насос установил строго горизонтально сразу за вентилятором радиатора

Так как ЭБН у нас вибрационный он издает громкий звук если не сделать резиновую прокладку под него.Изначально вырезав с велосипедной камеры кусок полосы, сложив ее в несколько раз прикрепил это все на 2 болта.В итоге звук насоса был слышен даже при движении автомобиля, очень громко.Далее вырезав прокладки с топливной трубки установил все это на автомобиль



Звук стал тише, при движении его не слышно, но это не конечный результат.В дальнейшем буду делать подушку из резины в 1см и более.Для эксперимента я снял ЭБН с креплений и просто повесив его за шлангу проволкой прикрутил к кузову, так, что бы насос был не закреплен, а просто висел на топливной шланге.Результатом был удивлен.Насос работал практически бесшумно при включенном зажигании, при работающем двигателе даже не слышно как работает насос. Побывал крепить вместо резиновых трубочек пружины, после чего просто на пружины закрепил насос, но звук был еще громче, так что это единственная неприятная ситуация с ЭБН
Все провода проложил в гофру.Так же не забываем что, лучше тянуть + от реле непосредственно к +клемме АКБ и там же ставим предохранитель на 15А


Так же оставил обратку, посчитал что насосу будет легче качать и не будет перелива карбюратора, через обратный клапан с ваз 2108, который открываться при определенном давлении лишнее топливо и давление будет сбрасываться обратно в бензобак.

Устанавливаем фильтр перед ЭБН, что бы в него поступал уже чистое топливо без ржавчины и прочего мусора

Длину топливных шланг я оставил прежней когда стояло все это на механическом насосе, что бы при отказе ЭБН я с помощью крестовой отвертки перекинул все это обратно на ПЕКАР за пару минут.Механический насос я оставил, просто закрыл его заглушками которые были в наборе.Лучше лишний раз перестраховаться)


Сколько качает топлива из бака не стал, так как у всех разная длинна топливной магистрали, разные фильтра, может даже не один, соответственно результат будет разный. По поводу работы пока что все хорошо.На скорости и высоких оборотах, топлива хватает и машина не дергается, свечи чистые. По сути разницы в работе между эбн и пекаром я не заметил, единственное это больше не глохнет в жару и как мне показалось на холодную лучше холостой ход.
В ролике я снял снял сам звук насоса ну и вкратце рассказал, посмотрите по желанию


Ну и в конце обзора могу сказать то что данным ЭБН очень рад, так как перегрев бензонасоса у меня пропал совсем и теперь после остановки и продолжение движения машина не глохнет.Как же я намучался с этим вы не поверите, пекар не давал мне покоя.Из минусов могу отметить что цена для этого насоса очень мала соответственно и качество не из лучших, но при правильной установки он проработает у вас долго.Так же не забывайте что он тоже греется.После 15 км езды в жаркую погоду насос был горячим, конечно механический насос после такого проезда был горячее, но он остывает дольше, а ЭБН за счет того что установлен на кузове через 5 минут уже еле теплый.
Всем спасибо)

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Электробензонасос на карбюратор: характеристики, установка

Карбюратор – это один из узлов системы питания двигателя. Он предназначен для приготовления оптимальной горючей смеси топлива и воздуха. В карбюраторе бензин смешивается с воздухом. Также данный элемент регулирует объем подачи смеси в камеры сгорания. Карбюраторы все еще остаются достаточно популярными и используются не только на классических моделях АвтоВАЗа, но и на некоторых иномарках.

Характеристика

Изобрели карбюратор достаточно давно. Массово данные приборы производились в 20 веке. Однако технологический прогресс не стоит на месте, и взамен карбюратору пришла инжекторная система питания. Карбюратор – это достаточно старый механизм. Работа его зачастую поддерживается механическими устройствами. Действие инжекторной системы регулируется электроникой. Многие владельцы карбюраторных автомобилей приходят к тому, чтобы совместить механический карбюратор с современными устройствами. Одним из примеров такого синтеза является установленный электробензонасос на карбюратор.

Бензонасос: основные виды

Этот прибор, как понятно из названия, предназначен для подачи жидкого бензина из бака прямиком к камерам сгорания двигателя. Основная задача любого насоса – это прокачивание жидкости под необходимым уровнем давления, которое необходимо для того, чтобы мотор работал максимально стабильно. Современные технологии медленно, но уверенно захватывают мир. Инновации приходят и в автомобильную отрасль, но на карбюраторных моторах все еще используются механические насосы. Механическое устройство создавалось исключительно для работы с карбюратором. А вот электрический бензонасос предназначен для инжекторных двигателей. Механический элемент установлен чаще всего снаружи бака, а вот электрический можно найти внутри него. Он погружной. Электробензонасос на карбюратор – это не плод современных технологий. Это находка самих автомобилистов. Дело в том, что электрический насос повышает эффективность работы карбюратора и двигателя в целом.

Работа электрического элемента с карбюратором

Электрический топливный насос по принципу работы очень схож с механическим устройством. Главная задача элемента – обеспечить подачу бензина из бака и затем подать его в цилиндры. Нужно сказать, что с карбюраторами электрические насосы работают на низком давлении, в отличие от инжектора. Здесь в топливной системе должно быть более высокое давление. К тому же на инжекторных двигателях электрический бензонасос установлен непосредственно внутри бензобака. В случае с карбюратором, он будет расположен рядом с ним под капотом. Поэтому система и работает на более низких давлениях. Но для такой установки необходимо наличие специализированного оборудования, что возможно сделать только на СТО. А если автовладелец хочет установить электрический топливный насос своими руками, тогда лучше внедрить устройство в бак.

Конструкция электробензонасоса

Данный прибор по устройству и принципу действия очень напоминает механический прибор. Работа осуществляется благодаря сердечнику. Он втягивается при помощи электромагнитного клапана. Электробензонасос низкого давления состоит из рабочей камеры, клапанов – впускного и выпускного, диафрагмы, возвратной пружины, электромагнитного датчика, сердечника и контактной группы.

Алгоритм действия

Прибор работает за счет движений диафрагмы. Она двигается вверх и вниз. В результате над диафрагмой возникает разряжение при движении вниз и открывается впускной клапан. Через него топливо поступает в углубление в диафрагме, предварительно пройдя через фильтр. Когда она движется вверх, создается определенное давление, и впускной клапан закрывается. Затем открывается выпускной, и топливо далее движется по топливной системе. Сейчас карбюраторные системы питания двигателя стали массово оснащать электрическими насосами. Это легко объясняется массой преимуществ, которых нет в механическом устройстве.

Тюнинг карбюратора: установка электрического бензонасоса

Не стоит думать, что при всей простоте элемента, монтаж его в другую систему питания будет простым. Установка электробензонасоса - это довольно сложный процесс. Но результат стоит вложения усилий. Первым делом необходимо определить, какой конкретно насос подойдет к карбюратору и к системе питания. Также для монтажа понадобятся различные расходные материалы.

Необходимые материалы

Для того чтобы установить электрический насос, потребуется шланг. Длина его должна быть не менее 5 метров, а внутренний диаметр – порядка 8-9 мм. Также приобретается выносной бензонасос низкого давления и реле к нему. Из инструментов необходимо найти сверло диаметром 3-4 мм. Дополнительно покупают фильтр от инжекторной системы питания двигателя, а также карбюраторный фильтр. Еще понадобится трубка из стали с толщиной стенки 0,8 миллиметров и диаметром 7 миллиметров. Длина трубы должна быть не менее 250 мм. Также необходим шланг на 12 мм и переходной штуцер для шлага с 8 на 12 мм.

Монтажные работы

Сперва демонтируют датчик уровня топлива – он находится в баке. В крышке его сверлят отверстие и паяльником впаивают трубку на 7 мм. Конец этой трубки необходимо отогнуть – это для того, чтобы работал слив обратной магистрали. Гнуть следует так, чтобы один конец трубки находился на большем расстоянии, чем патрубок забора топлива. Верхняя часть также гнется до параллельности с отверстием забора топлива. Далее монтируют современный датчик уровней топлива. Стоит отметить, что в нем имеется и заборник, и обратная магистраль. Его устанавливают в бак. Важно знать: резиновая трубка должна быть соединена штуцером «обратки» от топливной системы. Затем конец подготовленного шланга подсоединяют к штуцеру топливозаборника. Далее элементы крепят к металлической трубе при помощи хомутов. Сам электробензонасос низкого давления устанавливают в горизонтальном положении к двигательному щиту через специальный кронштейн через подушки из резины. Они есть в комплекте с устройством. Очень важно задать устройству правильное положение, при котором всасывание будет происходить со стороны расширительного бачка, а напор потока направлен в сторону мотора. Затем на шланг подачи топлива прикрепляется фильтр от инжектора.

На второй штуцер надевают трубку диаметром 5 мм. Она с помощью хомутов закрепляется на кузове в вертикальном положении. Это необходимо, чтобы горючая смесь подавалась правильно, то есть снизу вверх. Насос соединяют с баком при помощи 12 мм шланга и переходника. Затем стоит заняться высоким давлением. В карбюраторе оно не нужно. Чтобы понизить его, с насоса снимают крышку, откручивают штуцер подачи и вынимают сетку. В штуцере обратной магистрали рассверливают отверстие до 3 мм. Затем остается только подсоединить электробензонасос на карбюратор при помощи обыкновенного топливного фильтра. Это легко сделать. Нужны лишь хомуты и шланг. Подключить прибор нужно к 12-вольтовому контакту на катушке зажигания через реле.

Плюсы электрического бензонасоса с карбюратором

Есть масса причин, по которым устанавливают электробензонасос на карбюратор. Одно из серьезных преимуществ – это то, как заводится двигатель. Теперь мотор будет запускаться быстро, практически мгновенно. Насос включается сразу же, как только водитель повернет ключ в замке зажигания. Значительно снижается шумность работы. Электрический насос практически не шумит. В салоне больше не будет пахнуть бензином, как раньше. И, наконец, главный плюс – возможность снизить расход топлива на небольшой процент.

Заключение

Как видите, это полезная доработка. Установив электробензонасос на карбюратор ВАЗ или любых других автомобилей, вы не столкнетесь с недостатками. Единственная трудность – выбор подходящего устройства и монтажные работы.

Универсальный насос низкого давления по лучшей цене - Выгодные предложения на универсальный насос низкого давления от мировых продавцов универсальных насосов низкого давления

Отличные новости !!! Вы попали в нужное место для универсального насоса низкого давления. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот универсальный насос низкого давления высшего качества вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели универсальную помпу низкого давления на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в универсальном насосе низкого давления и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести универсальный насос низкого давления по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Quick Tech: Регуляторы давления топлива обратного и невозвратного типа для топливных систем низкого давления

Технические / технические статьи Автор: Дэвид Фуллер 12 января 2017 г. в 17:12

Раньше системы подачи топлива низкого давления были нормой.

По мере развития карбюраторов и введения в действие системы впрыска топлива давление топлива увеличивалось, и системы низкого давления стали обычным явлением. Однако топливные системы низкого давления остаются актуальными, потому что многие старинные автомобили используют карбюратор Вебера или Стромберга. Насосы и регуляторы низкого давления на вторичном рынке также используются для замены оригинальных запчастей для повышения производительности и надежности.

Такие компании, как Fuelab , предлагают широкий ассортимент регуляторов давления топлива низкого давления. Наиболее распространенными стилями являются блокирующий стиль (также известный как невозвратный) и возвратный (также известный как байпасный стиль), и Джон Лайт из Fuelab предложил разбивку каждого из них:

Конструкция

Регуляторы невозвратного типа характеризуются отсутствием возвратной топливной магистрали от регулятора обратно в топливный бак. При использовании регулятора с блокировкой топливо поступает через впускной канал (A), проходит мимо топливного клапана (B), а затем распределяется через выпускной порт в карбюратор. В этом примере есть два выходных отверстия (C). Расход топлива и давление регулируются топливным регулирующим клапаном, который приводится в действие диафрагмой (D). Перемещение диафрагмы вверх и вниз ограничено пружиной (E). Давление топлива (фунт / кв. Дюйм) в карбюратор устанавливается с помощью механизма регулировки с резьбой (F). Ссылка порт вакуума / наддув позволяет регулятор для компенсации давления наддува с принудительными индукционными приложениями (G).

Преимущества

  • Не требует линии возврата топлива и фитингов от регулятора к топливному баку. Это снижает вес, сложность (прокладка обратной линии может оказаться сложной) и расходы. Следует отметить, что для регулятора с блокировкой действительно необходим внутренний или внешний предохранительный клапан на топливном насосе, сбрасывающий перепускаемое топливо и давление в топливный бак.
  • От одного насоса можно использовать несколько регуляторов (настроенных на разное давление, например, в системе закиси азота).

Недостатки

  • Когда давление топлива достигает максимального значения, на которое установлен регулятор, внутренний клапан должен перекрывать входное давление, чтобы оно не попадало на выходную сторону клапана. Это действие требует дополнительной силы (давления топлива) для полного закрытия клапана и создает всплеск давления топлива, когда клапан достигает закрытого положения. Результатом является немного более высокое давление на выходе, которое может создать избыточное давление в карбюраторе и переполнить поплавковые чаши.
  • В закрытом положении негерметичность клапана управления подачей топлива может привести к увеличению давления топлива на выходе. Это называется «ползучестью давления». Это тоже может вызвать избыточное давление в карбюраторе и переполнение поплавковых чаш.
  • Топливный регулирующий клапан регуляторов с блокировкой более чувствителен к мусору, который может препятствовать его полному закрытию, вызывая падение давления.
  • Часто показания давления топлива при полностью закрытом топливном регулирующем клапане и выключенном двигателе (но при включенном топливном насосе) могут быть несовместимыми.Другими словами, двигатель можно запускать и останавливать несколько раз, а показания давления, снятые между каждым циклом работы / выключения, могут различаться. По этой причине регулировку давления для регуляторов с блокировкой следует регулировать, пока двигатель работает на холостом ходу, чтобы небольшое количество топлива всегда проходило через регулятор для большей согласованности.
  • Следует отметить, что блокирующие регуляторы не могут быть хорошим выбором для продувочных систем принудительной индукции, поскольку внутренняя конструкция клапана управления топливом может создавать значительную разницу давлений топлива на входе и выходе (выше на входе, ниже на входе). розетка).Однако эта проблема относится к приложениям, требующим высокого расхода топлива и давления топлива, и не создает проблем с приложениями с низким расходом / давлением, рассматриваемыми в этой статье.

Конструкция

Регуляторы обратного или байпасного типа характеризуются возвратной линией топлива от регулятора обратно к топливному баку. При использовании регулятора байпасного типа топливо поступает через впускное отверстие (A) и проходит мимо перепускного топливного клапана / порта возвратной топливной магистрали (который регулирует поток и давление топлива) (B), а затем распределяется через выпускное отверстие в карбюратор ( C).Открытие и закрытие перепускного клапана ограничивается пружиной (D). Давление топлива (фунт / кв. Дюйм) в карбюратор устанавливается с помощью механизма регулировки с резьбой (E). Ссылка порт вакуума / наддув позволяет регулятор для компенсации давления наддува с принудительными индукционными приложениями (F).

Преимущества

  • Постоянное эффективное давление топлива на выпускном отверстии. Любое превышение давления стравливается через возвратное отверстие по мере необходимости.
  • Постоянное эффективное давление топлива позволяет более точно установить давление топлива и должно оставаться постоянным независимо от нагрузки.
  • Более длительный срок службы и более тихая работа насоса. Насос работает достаточно сильно, чтобы поддерживать давление, вместо того, чтобы поддерживать, как правило, на 10-20 фунтов на квадратный дюйм (регуляторы блокирующего типа).

Недостатки

  • Дополнительные расходы, сложность и вес дополнительных топливопроводов и фитингов.
  • Обратный трубопровод очень чувствителен к падению давления, особенно в этих диапазонах очень низкого давления. Большие возвратные линии, 1/2 дюйма или выше, должны использоваться с ограниченными изгибами и прямым возвратом в негерметичные резервуары или резервуары.
  • Не применяется, когда необходимо связать вместе несколько регуляторов и питать их от одного насоса. Вся топливная система будет ограничена регулятором с минимальным давлением, что отрицательно скажется на настройках с более высоким давлением.

Подробнее о работе и настройке каждого из этих типов регуляторов давления топлива можно узнать здесь.

ИСТОЧНИК: Fuelab

Теги: регуляторы давления топлива Автор: Дэвид Фуллер Дэвид Фуллер - управляющий редактор OnAllCylinders.За свою 20-летнюю карьеру в автомобильной промышленности он освещал различные гонки, шоу и отраслевые мероприятия, а также написал статьи для нескольких журналов. Он также сотрудничал с ведущими и отраслевыми изданиями по широкому кругу редакционных проектов. В 2012 году он помог основать OnAllCylinders, где ему нравится освещать все аспекты хот-роддинга и гонок.

Устранение неполадок при низком давлении масла

Первым признаком неисправности может быть мигающий индикатор давления масла или показание низкого давления масла на приборной панели.Если предупреждение остается незамеченным или игнорируется, следующим признаком того, что что-то не так, может быть стук клапана, поскольку гидравлические подъемники или регуляторы зазора испытывают нехватку масла и всасывают воздух. Если автомобилист продолжит движение, несмотря на очевидные предупреждения и слышимые протесты из-под капота, следующим звуком, который он услышит, может быть стук или стук подшипников штока, за которым в конечном итоге последует мертвая тишина, когда двигатель заклинивает и автомобиль движется по инерции до остановки.

Все двигатели со временем теряют определенную величину давления масла, поскольку нормальный износ увеличивает зазоры подшипников двигателя.Но необычно низкое давление масла в двигателе независимо от пробега часто является признаком того, что что-то серьезно не так и требует немедленного внимания. Поэтому, когда в автомобиле низкое давление масла или вы знаете о каких-либо симптомах, которые могут быть связаны с потерей давления масла (горит или мерцает сигнальная лампа, низкие показания манометра, шум клапана или шум подшипников), не задержка в расследовании причины.


Масляная система двигателя

ПРИЧИНЫ НИЗКОГО ДАВЛЕНИЯ МАСЛА

Изношенные подшипники двигателя: В двигателе с большим пробегом низкое давление масла часто возникает из-за износа коренных и стержневых подшипников. Сам масляный насос не создает давления. Он создает поток, а сопротивление этому потоку создает давление. Сопротивление создается отверстиями в блоке цилиндров, через которые протекает масло, и величиной зазора между подшипниками и шейками коленчатого вала. По мере износа подшипников зазоры увеличиваются, что способствует увеличению потока, что снижает давление.

Чрезмерные зазоры подшипников (более примерно 0,001 дюйма на дюйм диаметра шейки коленчатого вала) могут вызвать падение давления масла на 20 процентов или более, что, в свою очередь, может отрицательно сказаться на смазке в других частях двигателя (например, как распределительный вал и верхний распределительный вал, особенно в двигателях с верхним расположением распредвала).Низкое давление масла также может вызвать проблемы в двигателях верхнего распредвала с регулируемой синхронизацией клапана. Не имеет значения, вызваны ли чрезмерные зазоры нормальным износом или «слабыми» допусками сборки, потому что конечный результат точно такой же. Чрезмерные зазоры в подшипниках также увеличивают шум двигателя и удары, что со временем может привести к усталости подшипников и их выходу из строя.

Рекомендуемые зазоры в подшипниках сильно различаются в зависимости от области применения двигателя, но сегодня многие производители двигателей стремятся достичь примерно.Зазор от 001 до 0,002 дюйма в коренном и стержневом подшипниках. Это сопоставимо с зазором в 0,004 дюйма, который может присутствовать в некоторых новых двигателях с завода!

Чрезмерные зазоры в других частях двигателя также могут снизить давление масла. Это включает износ отверстий подъемника, чрезмерные зазоры между шейками распределительного вала и подшипниками кулачка, а также чрезмерный осевой люфт в кулачке. Конечно, любые трещины в масляных камбузах, протекающие пробки камбуза или утечки между масляным насосом и блоком также уменьшат давление.

Единственное лекарство от низкого давления масла из-за чрезмерных зазоров подшипников - это уменьшить зазоры путем замены подшипников или капитального ремонта двигателя. Установка нового масляного насоса или насоса более высокого давления не поможет, потому что подшипники имеют слишком большую скорость утечки, чтобы поддерживать необходимое давление. Установка масляного насоса большего объема может увеличить поток и восстановить немного потерянное давление. Но основная проблема с зазором все равно останется, что приведет к увеличению шума, износу и усталости подшипников.

Изношенный масляный насос: Другой распространенной причиной низкого давления масла является износ или чрезмерные зазоры внутри масляного насоса. Технические характеристики различаются, но, как правило, масляные насосы шестеренчатого типа должны иметь зазор между шестернями и крышкой менее 0,003 дюйма. Зазоры между зубьями и корпусом насоса обычно не должны превышать 0,005 дюйма. В насосах роторного типа зазор между внешним ротором и корпусом насоса обычно должен быть меньше 0,012 дюйма, но не больше примерно 0.010 дюймов между внутренними и внешними лопастями ротора. Слишком большой зазор внутри насоса снижает способность насоса перекачивать масло, что снижает расход и давление.

Из-за жестких допусков, которые требуются внутри масляного насоса, любой мусор может вызвать разрушение, если он попадет в насос. Все, что превышает минимальный внутренний зазор, может порезать или заблокировать насос. Мусор, такой как куски старых уплотнений штока клапана, материал прокладок, пластиковая стружка от изношенной шестерни цепи привода ГРМ, материал подшипников, отливки, песок, грязь и т. Д., может быть опасным или смертельным при проглатывании.

Но как такая грязь может попасть внутрь насоса, спросите вы? Экран, который находится на всасывающей трубке масляного насоса в картере, предотвращает попадание в насос только относительно больших частиц мусора, и даже в этом случае это не всегда происходит, потому что большинство всасывающих решеток имеют какой-либо тип перепускного клапана или вентиляционного отверстия, которое позволяет масло для обхода сетки, если сетка забита или масло слишком густое, чтобы пройти через сетку. Размер отверстий в самом экране составляет около нуля.040 квадратных дюймов - огромные отверстия для мусора. Но отверстия большие по конструкции, поэтому через экран будет поступать достаточное количество масла, когда двигатель холодный, а масло в картере густое (вот почему вы всегда должны следовать рекомендациям производителя транспортного средства по вязкости масла). Все это означает, что масляный насос - единственный компонент двигателя, который постоянно смазывается нефильтрованным маслом! Масло не проходит через фильтр, пока не покинет насос. Таким образом, любой абразивный мусор, который попадет в картер, сначала пройдет через насос, прежде чем он попадет в фильтр.Не зря масляные насосы изнашиваются и ломаются.


Внутренний износ и утечки насоса могут вызвать потерю давления масла.

Ограничения на сетке всасывающей трубки могут блокировать поток масла в насос, уменьшая расход и давление. Даже относительно небольшое количество лака на сетке может ограничить поток масла при более высоких оборотах двигателя. Покрытие экрана толщиной всего 0,005 дюйма уменьшит общую «открытую» площадь каждого отверстия до 0,030 дюйма, что приведет к колоссальному снижению потока масла на 44%!

Слабый или негерметичный клапан сброса давления масла: Клапан сброса давления, который может быть расположен на корпусе насоса или в другом месте двигателя, может быть еще одной причиной низкого давления масла, если клапан заедает или удерживается открытым небольшой кусочек мусора.Предохранительный клапан предназначен для ограничения давления масла при увеличении частоты вращения двигателя. Клапан открывается, когда давление достигает заданного значения (обычно от 40 до 60 фунтов на квадратный дюйм). Это отводит масло обратно в картер и ограничивает максимальное давление масла в двигателе. Причина в том, чтобы не допустить, чтобы давление масла достигло опасного уровня. Слишком высокое давление масла может быть столь же плохим, как и слишком маленькое, потому что чрезмерное давление может привести к разрыву масляного фильтра или даже к повреждению запрессованных пробок масляной камбуза в блоке.

Аэрированное масло: Низкое давление масла также может быть результатом наличия воздуха в насосе.Если в поддоне слишком мало масла, в насос может попасть воздух. Но это также может произойти, если картер был переполнен. Масло может стать аэрированным (наполниться крошечными пузырьками), потому что оно соприкасается с вращающимся коленчатым валом и превращается в пену.

Грязное масло и двигатель: Иногда двигатель может испытывать нехватку масла на более высоких оборотах, потому что масло недостаточно быстро возвращается в картер. Основной причиной здесь обычно является сильное накопление лака, ограничивающего отверстия для возврата масла в головке.

Утечки в масляной системе: Утечки между маслозаборной трубкой и насосом, а также между насосом и блоком также могут засасывать воздух в насос. Нередко можно найти двигатели, у которых всасывающая трубка полностью отвалилась, что привело к полной потере давления масла.

Засоренный масляный фильтр: Засоренный масляный фильтр может быть еще одной причиной низкого давления масла. Когда масло покидает насос, оно проходит через фильтр, прежде чем попасть в подшипники и масляные камбузы.Все фильтры создают определенное сопротивление потоку, которое увеличивается с увеличением скорости потока. Но сумма небольшая, обычно всего пара фунтов. Но по мере того, как фильтр забивается мусором, создаваемое ограничение увеличивается. В конце концов может быть достигнута точка, при которой масло не будет проходить через фильтрующий элемент. Таким образом, чтобы предотвратить такое засорение, предохранительный клапан, расположенный в фильтре или там, где фильтр крепится к блоку, предназначен для открытия, если перепад давления на фильтре превышает заданное значение (обычно от 5 до 40 фунтов на квадратный дюйм).Это позволяет маслу обходить фильтр и продолжать течь. Но давление масла в двигателе будет уменьшено до давления перепускного клапана. Замена забитого фильтра решит проблему.

ДИАГНОСТИКА НИЗКОГО ДАВЛЕНИЯ МАСЛА

Хорошее место для начала диагностики состояния низкого давления масла - это щуп. Проверьте уровень масла, чтобы убедиться, что он на должном уровне (не низкий и не переполненный). Если он низкий, возможно, в двигателе горит масло, происходит утечка масла и / или им пренебрегают.Добавление масла может временно исправить состояние низкого давления масла, но, если ваш клиент не поддерживает надлежащим образом уровень масла, проблема может возникнуть снова.

Если из двигателя течет масло, порекомендуйте новые прокладки или уплотнения для устранения утечки. Если двигатель горит маслом, направляющие клапана и уплотнения, скорее всего, изношены, но кольца и цилиндры также могут быть повреждены. Испытание на влажное сжатие и / или испытание на герметичность покажет, изношены ли направляющие клапана, кольца и цилиндры. Наименее затратное решение в случае изношенных направляющих - установка новых уплотнений направляющих клапана (если возможно) без снятия головки.Но лучшим решением было бы вытащить головки и выровнять направляющие, накатать их, заменить или развернуть для стержней клапана большего размера. Изношенные кольца и цилиндры потребуют капитального ремонта.

Также обратите внимание на состояние масла и убедитесь, что его вязкость соответствует области применения. Масла с более высокой вязкостью, такие как 20W-50, прямые 30W и 40W, могут помочь поддерживать хорошее давление масла в жаркую погоду, но они слишком густые для езды в холодную погоду и могут вызвать проблемы со смазкой при запуске, особенно в двигателях с верхним расположением кулачка.С другой стороны, маловязкие масла, такие как прямое 10W или 5W-20, могут улучшить запуск и смазку в холодную погоду, но могут быть слишком жидкими для движения в жаркую погоду, чтобы поддерживать хорошее давление масла. Вот почему сегодня большинство OEM-производителей рекомендуют 5W-30 для круглогодичной эксплуатации современных двигателей.

Если уровень масла в порядке, следующим, что нужно проверить, вероятно, будет блок отправки давления масла. Отключите устройство и проверьте контрольную лампу или показания манометра. Если сигнальная лампа продолжает гореть при отключенном передающем устройстве, вероятно, в цепи сигнальной лампы произошло короткое замыкание на массу.Аналогичным образом, если показания манометра не изменились, проблема заключается в контрольно-измерительных приборах, а не в двигателе.

Неисправные блоки отправки давления масла - довольно распространенное явление, поэтому многие техники заменяют блок, не проверяя что-либо еще, чтобы увидеть, решит ли это проблему. Такой подход может сэкономить вам время, но он рискован, потому что, если вы не измеряете давление масла непосредственно с помощью манометра, прикрепленного к двигателю, у вас нет возможности узнать, находится ли давление в пределах спецификации или нет. Большинство сигнальных ламп не загорится, пока давление масла не станет опасно низким (менее 4 или 5 фунтов.). Поэтому не думайте, что отсутствие сигнальной лампы означает, что давление масла в порядке, особенно если двигатель издает шум клапана или подшипника.

Если проверка давления масла показывает необычно низкие значения, проверьте фильтр. Возможно, фильтр забит мусором. Спросите клиента, когда он в последний раз менял масло и фильтр. Или замените фильтр и посмотрите, имеет ли это значение.

Следующим шагом будет опускание масляного поддона и проверка приемного экрана масляного насоса.Если экран забит мусором, проблема обнаружена. Также убедитесь, что всасывающая трубка правильно установлена ​​и расположена, надежно прикреплена к масляному насосу (нет утечек) и не заблокирована.

Если масляный насос установлен внутри картера, следующим шагом может быть снятие и осмотр насоса. Откройте крышку насоса и измерьте зазоры. Также проверьте, нет ли царапин или других повреждений. Сломанный привод насоса скажет вам, что что-то вошло и заклинило насос. Если насос изношен или поврежден, единственный выход - замена.

Если насос в порядке, следующим шагом будет измерение зазоров штока и коренных подшипников. Проверьте зазоры на главном подшипнике, ближайшем к насосу (так как это оказывает наибольшее влияние на давление), и зазоры на самом дальнем подшипнике штока (так как это будет показывать наибольший износ). Если подшипники изношены, их необходимо заменить. Но прежде чем вы это сделаете, внимательно осмотрите и измерьте шейки коленчатого вала на предмет износа, задиров, овальности и конусности. Если цапфы требуют внимания, кривошип также придется переточить или заменить.

Другие проверки могут включать осевой люфт распределительного вала и / или снятие крышки клапана или впускного коллектора для проверки подшипников кулачка и подъемников. Помните, что чрезмерные зазоры или утечки в системе маслоснабжения двигателя могут способствовать снижению давления масла.

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ МАСЛЯНОГО НАСОСА

Если вы обнаружили изношенный или поврежденный масляный насос, который требует замены, прочтите все инструкции, прежде чем пытаться установить новый насос. Это совет здравого смысла, но удивительно, как много людей думают, что знают, как заменить масляный насос на двигателе, на котором они никогда раньше не заменяли насос.Могут быть сюрпризы, поэтому потратьте несколько минут на изучение инструкций.

Большинство производителей насосов не рекомендуют использовать герметик для крепления насоса. Используйте прилагаемую прокладку или уплотнительное кольцо. Риск использования герметика заключается в том, что если его нанести слишком много, часть его может оказаться внутри насоса или заблокировать проходы насоса.

Выбросьте старую приемную трубку и сетку и замените новыми. Да, вы можете попытаться очистить и повторно использовать старый экран, но это рискованно. Нижняя крышка часто скрывает много мусора, а растворитель может разрыхлить «спрятанный» мусор внутри трубки, который позже будет всасываться в насос.

Используйте подходящий установочный инструмент, чтобы вставить всасывающую трубку в насос. Не вдавливайте его молотком, так как это может деформировать корпус насоса и / или повредить трубку.

Перед заменой масляного поддона убедитесь, что насос правильно установлен и всасывающая трубка расположена правильно. Экран приемника обычно должен быть примерно на полдюйма выше дна масляного поддона. Это снизит риск попадания мусора на дно посуды.Убедитесь, что подборщик не слишком высок, потому что вы не хотите, чтобы он всасывал воздух.

Перед запуском двигателя насос следует залить. Это можно сделать, добавив немного масла в насос перед его установкой (не рекомендуется набивать насос консистентной смазкой). Если насос приводится в движение от распределителя, распределитель можно снять, чтобы насос можно было повернуть дрелью для заполнения системы.

Другой альтернативой для всех типов насосов является использование вторичной системы заливки аэрозолей, которая подает масло под давлением в двигатель через штуцер узла отправки давления масла.Этот тип системы был первоначально разработан для восстановленных двигателей, но может использоваться в любом приложении, где двигатель должен быть заправлен до его запуска.

Установите новый масляный фильтр и залейте его маслом (к сожалению, это не работает с фильтрами, которые устанавливаются сбоку на двигателе), чтобы устранить задержку смазки, которая обычно возникает при первом запуске двигателя после замены фильтра.

Наконец, запустите двигатель и убедитесь, что давление масла в пределах спецификации.Используйте механический манометр и не полагайтесь на приборную панель или контрольную лампу, чтобы убедиться, что произведенный ремонт устранил проблему низкого давления масла.


Щелкните здесь, чтобы загрузить или распечатать эту статью.




Другие статьи по моторному маслу и смазочным материалам для двигателей:

Горит сигнальная лампа давления масла в двигателе

Отслеживание причин отказа двигателя

Диагностика масляного насоса

Масляные насосы: сердце двигателя

Вам действительно нужен масляный насос большого объема?

Утечки масла

Как часто следует менять масло?

О синтетических моторных маслах

Вязкость масла

Что следует знать о подшипниках двигателя

Причины высокого расхода масла

Диагностика шума двигателя

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Требуется заводская инструкция по обслуживанию Ваш автомобиль?

Mitchell 1 DIY инструкции по ремонту


.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
