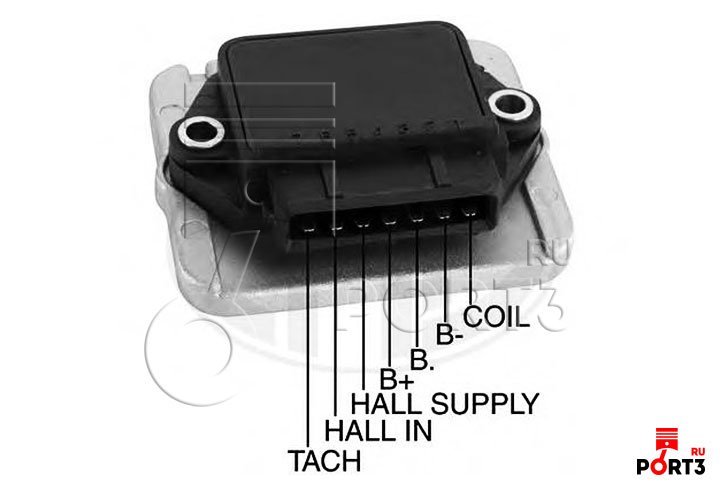

Принцип работы коммутатора системы зажигания: Коммутаторы и контроллеры системы зажигания.

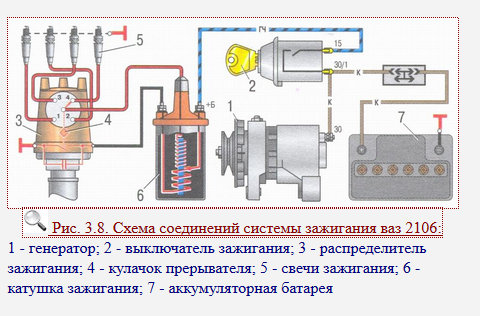

Схема и принцип работы контактно-транзисторной системы зажигания

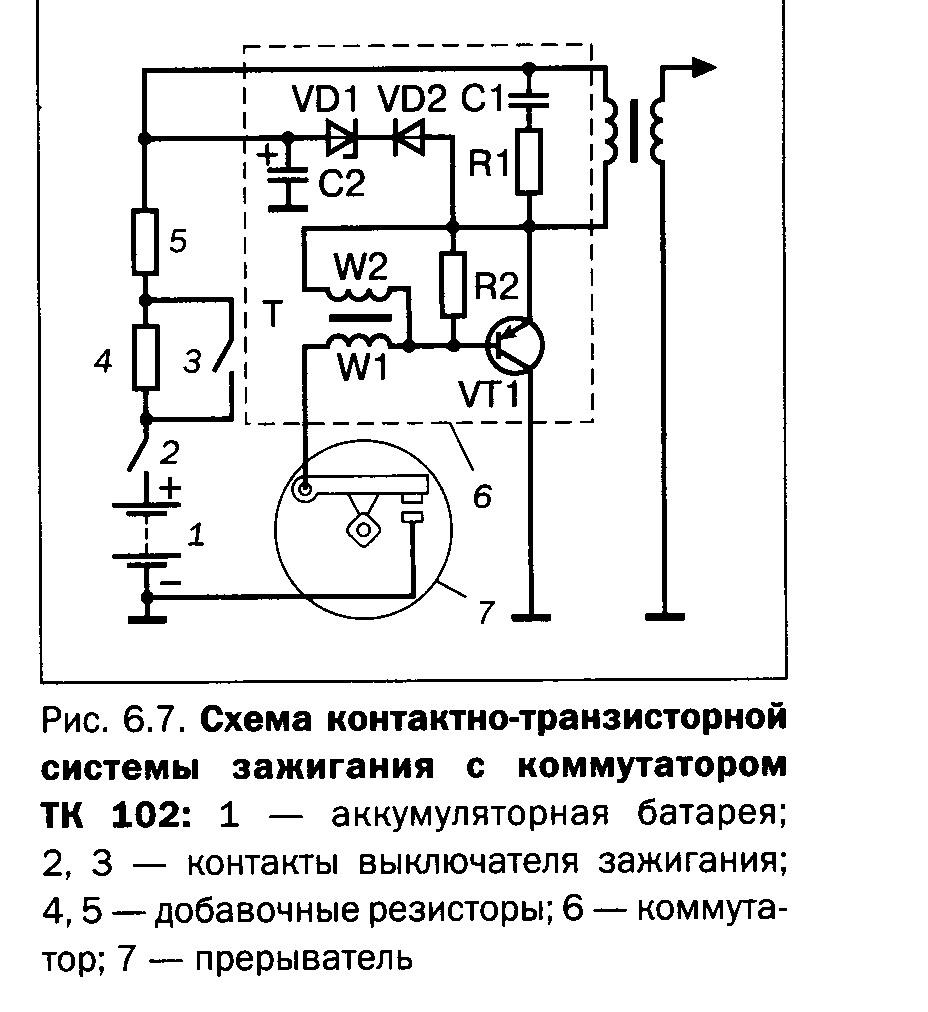

Рис. 1. Электрические схемы контактно-транзисторной системы зажигания: а — принципиальная; б — с транзисторным коммутатором TK102.

На рис. 1, а показана принципиальная схема контактно-транзисторной системы зажигания. Контакты прерывателя S1 включены в цепь базы (Б) транзистора VT, а первичная обмотка L1 катушки зажигания Т1 — в цепь эмиттера (Э) этого транзистора. Наличие транзистора VT значительно облегчает работу контактов прерывателя, так как через них протекает ток управления транзистором (ток базы I_б), а ток первичной обмотки катушки зажигания I₁ — через переход эмиттер — коллектор транзистора.

В цепь первичной обмотки включены добавочный резистор R_д шунтируемый контактами S2 в момент пуска двигателя стартером, выключатель зажигания S3 и аккумуляторная батарея GB.

При включении зажигания и замыкании контактов прерывателя S1 потенциал базы транзистора VT будет отрицательным относительно эмиттера, поэтому транзистор откроется и в первичной цепи появится ток I

1. В этом случае сопротивление транзистора (переход эмиттер—коллектор) будет минимальным (0,15 Ом).

При размыкании контактов прерывателя S1 ток базы транзистора I_б прерывается, разность потенциалов базы и эмиттера становится равной нулю, транзистор запирается (значительно повышается сопротивление перехода эмиттер—коллектор), сила тока в первичной обмотке катушки зажигания резко убывает, что обеспечивает индуктирование высокого напряжения во вторичной обмотке L2.

В случае запирания транзистора при прекращении тока базы, т. е. при обрыве цепи базы, снижается устойчивость работы транзистора. Для улучшения процесса запирания транзистора в реальных схемах контактно-транзисторных систем зажигания применяют запирание транзистора, при котором на базу транзистора в момент размыкания контактов прерывателя подается положительный по отношению к эмиттеру потенциал. В этом случае получается наибольшая скорость спада силы первичного тока, что способствует увеличению вторичного напряжения в катушке зажигания.

На рис. 1, б приведена электрическая схема контактно-транзисторной системы зажигания с транзисторным коммутатором ТК102, которая предназначена для восьмицилиндровых двигателей.

Схема включает транзисторный коммутатор I (ТК102), катушку зажигания Т1 (Б114), прерыватель S1 и распределитель S4, блок резисторов II (СЭ107), составленный из резисторов R_д1 (0,5 Ом) и R_д2 (0,5 Ом), выключатель добавочного резистора S2. Резистор R_д1 ограничивает максимальную силу тока ток I₁ в первичной цепи, а резистор R_д2 выполняет функции добавочного резистора, как в контактной системе зажигания. Катушка зажигания Б114 имеет первичную обмотку L1 из 180 витков провода диаметром 1,25 мм, марки ПЭВ и вторичную L2 из 41 ООО витков провода диаметром 0,06 мм марки ПЭЛ. Сопротивление первичной обмотки 0,38 Ом, вторичной 20 500 Ом. Индуктивность первичной обмотки 3,7 мГн, а вторичной 150—170 Гн. Коэффициент трансформации К

т = w₁/w₂ = 228. Уменьшение числа витков первичной обмотки и ее индуктивности по сравнению с катушками зажигания контактных систем необходимо для понижения ЭДС самоиндукции в первичной цепи чтобы исключить возможность пробоя силового транзистора коммутатора. Поэтому катушки зажигания контактных и контактно-транзисторных систем зажигания не взаимозаменяемы.

Транзисторный коммутатор включает мощный германиевый транзистор VT3 типа ГТ701А, стабилитрон VD2 (Д817В), диод VD1 (Д226), импульсный трансформатор Т2, конденсаторы C1 (1 мкФ) и С2 (50 мкФ), резистор R1 (27 Ом).

Все элементы транзисторного коммутатора смонтированы в литом алюминиевом корпусе, имеющем ребристую поверхность для увеличения теплоотдачи. Необходимость интенсивного отвода теплоты вызвана применением германиевого транзистора. Чтобы транзистор не перегревался, температура окружающей среды не должна превышать 65°С, поэтому транзисторный коммутатор ТК102 на автомобиле устанавливается в кабине водителя, а не под капотом двигателя.

Система работает следующим образом. При включении выключателя зажигания S3 после замыкания контактов прерывателя S1 транзистор VT3 открывается, так как потенциал его базы (Б) становится ниже потенциала эмиттера (Э), и по первичной обмотке L1 катушки зажигания будет протекать ток I₁. Сила тока базы I_б равна 0,8—0,3 А (уменьшаясь при увеличении частоты вращения кулачка валика прерывателя), а сила тока в первичной обмотке 7—8 А.

В момент размыкания контактов прерывателя транзистор VT3 запирается. Ток в первичной цепи резко уменьшается, и во вторичной обмотке L2 катушки зажигания создается высокое напряжение, импульсы которого распределяются по свечам зажигания распределителем S4. Трансформатор Т2 обеспечивает активное запирание транзистора VT3. Первичная обмотка L3 этого трансформатора включена последовательно с контактами прерывателя. При размыкании контактов прерывателя во вторичной обмотке L4 индуктируется ЭДС, обеспечивающая активное запирание транзистора VT3 (потенциал его базы в момент запирания становится выше потенциала эмиттера).

Резистор формирует импульс, ускоряющий запирание транзистора. При наличии резистора (27 Ом) время запирания транзистора составляет около 30 мкс, без него 60 мкс.

Для защиты транзистора при возрастании ЭДС самоиндукции, возникающей в первичной обмотке катушки зажигания (например, при отсоединении провода высокого напряжения от свечи или крышки распределителя во время работы двигателя и при проверке системы зажигания на искру), включен кремниевый стабилитрон VD2. Напряжение стабилизации стабилитрона выбрано таким, что оно вместе с напряжением питания не превышало предельно допустимого напряжения на участке эмиттер—коллектор (свыше 100 В) транзистора VT3.

Диод VD1, включенный встречно стабилитрону, предотвращает шунтирование стабилитроном первичной обмотки.

Конденсатор С2 предназначен для защиты транзистора от случайных перенапряжений в цепи питания схемы (например, при работе без батареи, при неисправности регулятора напряжения, коротком замыкании в обмотках генератора, ухудшении контакта с массой генератора и регулятора).

При увеличении скорости запирания транзистора импульсном трансформатором Т2 скорость спада силы тока первичной цепи достаточна для получения необходимого вторичного напряжения, поэтому в контактно-транзисторных системах зажигания конденсатор параллельно контактам прерывателя не включается.

Конденсатор С1 обеспечивает снижение тепловых потерь в транзисторе VT3 в период его переключения.

К преимуществам контактно-транзисторной системы зажигания относятся увеличение в два раза вторичного напряжения, энергии и длительности искрового разряда, повышение срока службы контактов прерывателя, времени наработки свечей между регулировкой зазора в свечах, так как система менее чувствительна к возрастанию искрового промежутка свечи.

Вместе с тем контактно-транзисторная система зажигания не устраняет некоторых недостатков контактных систем: вибраций контактов при большой частоте вращения валика прерывателя, износа подушечки рычажка и граней кулачка прерывателя, что требует систематической проверки и регулировки зазора и угла замкнутого состояния контактов.

Последнее особенно неудобно при экранировании распределителя. Поэтому разработаны бесконтактные системы зажигания, где прерывание тока в первичной цепи осуществляется электронным устройством.

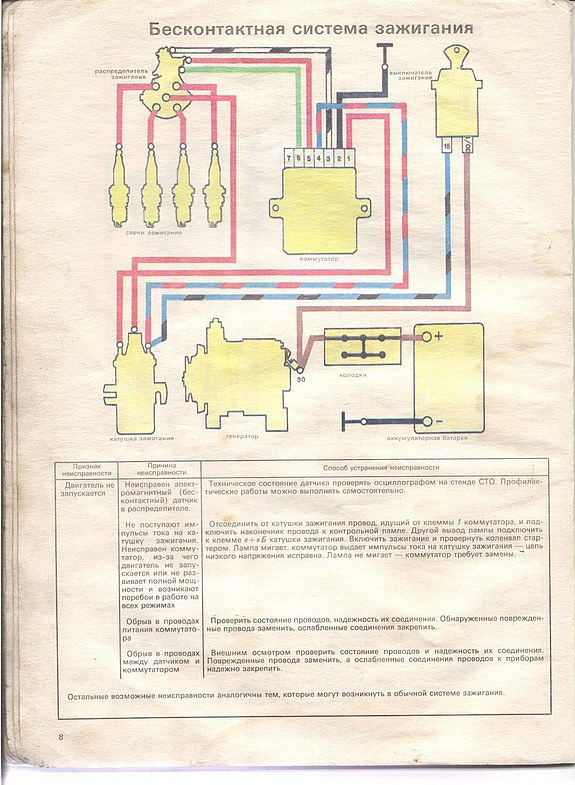

Бесконтактная система зажигания | whatisvehicle

Принцип действия бесконтактной системы зажигания заключается в следующем: При включенном зажигании и вращающемся коленвале двигателя датчик-распределитель выдает импульсы напряжения на коммутатор, который преобразует их в прерывистые импульсы тока в первичной обмотке катушки зажигания. В момент прерывания тока в первичной обмотке индуктируется ток высокого напряжения во вторичной обмотке. Ток высокого напряжения идет от катушки зажигания по проводу через угольный контакт на пластину ротора, и затем через клемму крышки распределителя по проводу высокого напряжения, в наконечнике которого установлен помехоподавительный экран, попадает на соответствующую свечу зажигания и воспламеняет рабочую смесь в цилиндре.

Наибольшее распространение получили магнитоэлектрические датчики — индукционные(системы с ними маркируются TSZi) и датчики Холла(системы с ними маркируются TSZh).

Система небезопасна и требует осторожности. Если, например, отсоединить провод от свечи — может «сгореть» коммутатор или распределитель.

Прежде, давайте разберём эти два датчика, что же они представляют из себя?

Работа индуктивного датчика положения основана на изменении индукции чувствительного элемента при изменении зазора между ним и ферромагнитным движущимся объектом.

Ферромагнитный объект — объект, обладающий ферромагнитными свойствами(т.е.  оно активно притягивает к себе магнит и активно притягивается магнитом).

В индуктивном датчике имеются катушка из обмотки провода и магнит. В качестве сопряженной детали используется ротор, состоящий из пластин определенного размера.

1 – индуктивный датчик; 2 – пластины ротора

Каждый раз, когда пластина ротора проходит около датчика импульсов, изменяется магнитное поле, в результате чего в обмотке катушки индуцируется импульсное напряжение.

Индуктивный датчик вырабатывает сигнал, близкий к синусоидальному, поэтому его приходится преобразовывать в форму, более удобную для управления током в первичной обмотке (то есть сигнал датчика искусственно преобразуется в форму, близкую к прямоугольной, увеличивается крутизна фронта и спада, обрезается верхушка импульса и т. п.).

Магнитоэлектрический датчик Холла получил свое название по имени Э.Холла, американского физика, открывшего в 1879 г. важное гальваномагнитное явление.

Суть данного явления заключалась в следующем: Если на полупроводник, по которому (вдоль) протекает ток, воздействовать магнитным полем, то в нем возникает поперечная разность потенциалов (ЭДС Холла). Возникающая поперечная ЭДС может иметь напряжение только на 3 В меньше, чем напряжение питания.

а — нет магнитного поля, по полупроводнику протекает ток питания — АВ; б — под действием магнитного поля — Н появляется ЭДС Холла — ЕF; в — датчик Холла

Датчик Холла имеет щелевую конструкцию. С одной стороны щели расположен полупроводник, по которому при включенном зажигании протекает ток, а с другой стороны — постоянный магнит. В щель датчика входит стальной цилиндрический экран с прорезями. При вращении экрана, когда его прорези оказываются в щели датчика, магнитный поток воздействует на полупроводник с протекающим по нему током и управляющие импульсы датчика Холла подаются в коммутатор, в котором они преобразуются в импульсы тока в первичной обмотке катушки зажигания.

Датчик состоит из постоянного магнита(2), пластины полупроводника(3) и микросхемы. Между пластинкой(3) и магнитом(2) имеется зазор(4). В зазоре датчика находится стальной экран(1) с прорезями. Когда через зазор проходит прорезь экрана, то на пластинку полупроводника действует магнитное поле и с нее снимается разность потенциалов. Если же в зазоре находится тело экрана, то магнитные силовые линии замыкаются через экран и на пластинку не действуют. В этом случае разность потенциалов на пластинке не возникает.

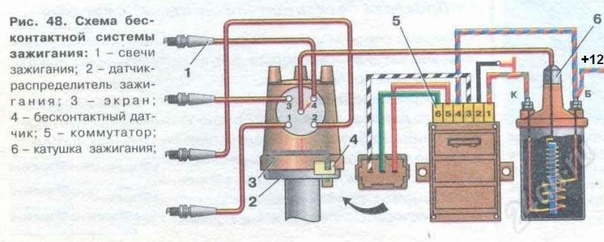

1 — свечи зажигания; 2 — датчик-распределитель, 3 — коммутатор, 4 — катушка зажигания

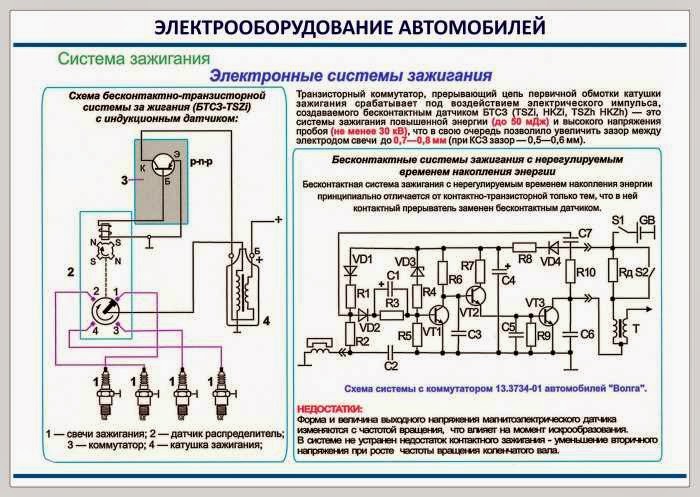

Данные системы являются бесконтактными системами зажигания с нерегулируемым временем накопления энергии. Бесконтактная система зажигания с нерегулируемым временем накопления энергии принципиально отличается от контактно-транзисторной только тем, что в ней контактный прерыватель заменен бесконтактным датчиком. На рисунке ниже приведена электрическая схема системы:

Принцип работы: Сигнал с обмотки L магнитоэлектрического датчика через диод VD2, пропускающий только положительную полуволну напряжения, и резисторы R2, R3 поступает на базу транзистора VT1. Транзистор открывается, шунтирует переход база-эмиттер транзистора \/Т2, который закрывается. Закрывается и транзистор VT3, ток в первичной обмотке катушки зажигания прерывается, и на выходе вторичной обмотки возникает высокое напряжение. В отрицательную полуволну напряжения транзистор VT1 закрыт, открыты VT2 и VT3, и ток начинает протекать через первичную обмотку Катушки возбуждения. Очевидно, что число пар полюсов датчика должно соответствовать числу цилиндров двигателя.

Цепь R3-C1 осуществляет фазосдвигающие функций, компенсирующие фазовое запаздывание протекания тока в базе транзистора VT1 из-за значительной индуктивности обмотки датчика L, чем снижается погрешность момента искрообразования.

Стабилитрон VD3 и резистор R4 защищают схему коммутатора от повышенного напряжения в аварийных режимах, так как, если напряжение в бортовой цепи превышает 18 В, цепочка начинает пропускать ток, транзистор VT1 открывается и закрывается выходной транзистор VT3. Цепями защиты от опасных импульсов напряжения служат конденсаторы СЗ, С4, С5, С6; диод VD4 защищает схему от изменения полярности бортовой сети. Форма и величина выходного напряжения магнитоэлектрического датчика изменяются с частотой вращения, что влияет на момент искрообразования.

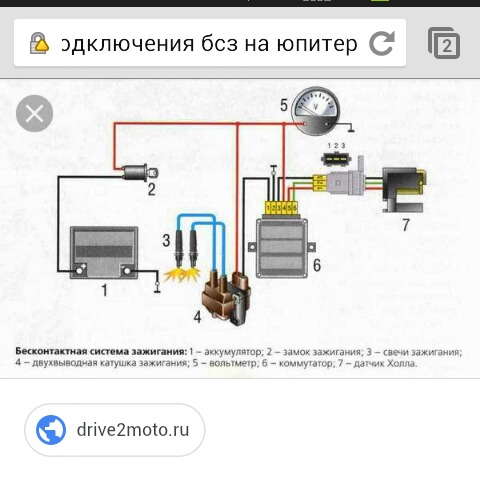

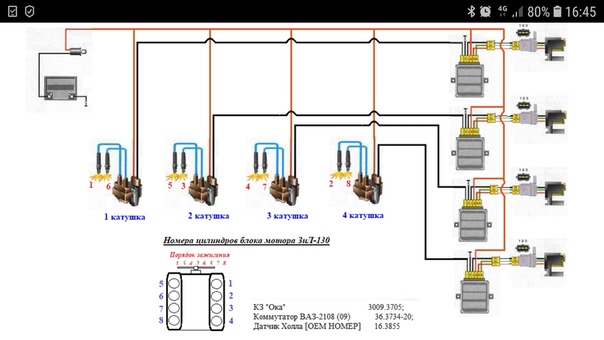

1 — свечи зажигания; 2 — датчик-распредепитель; 3 — коммутатор; 4 — генератор; 5 — аккумуляторная батарея; 6 — монтажный блок; 7 — репе зажигания; 8 — катушка зажигания; 9 — датчик Холла

Данные системы являются системами зажигания с регулированием времени накопления энергии. Данная система зажигания пришла на смену TSZi, чтобы исправить 2 недостатка:

1. Форма и величина выходного напряжения магнитоэлектрического датчика изменяются с частотой вращения, что влияет на момент искрообразования.
2. Уменьшение вторичного напряжения при росте частоты вращения коленчатого вала. Поэтому более перспективна система с регулированием времени накопления энергии.

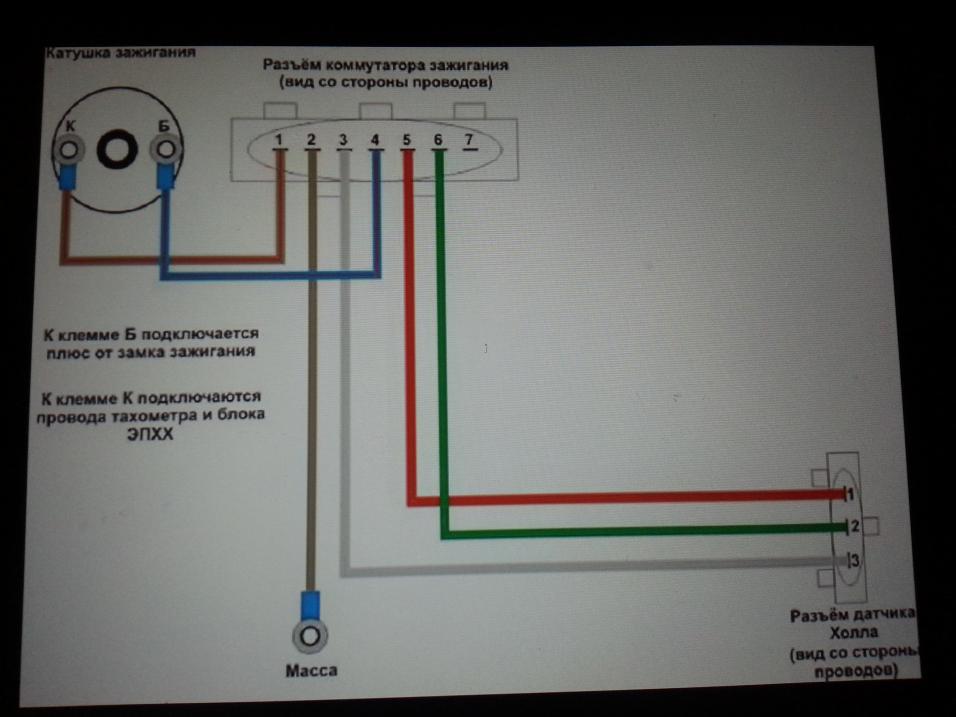

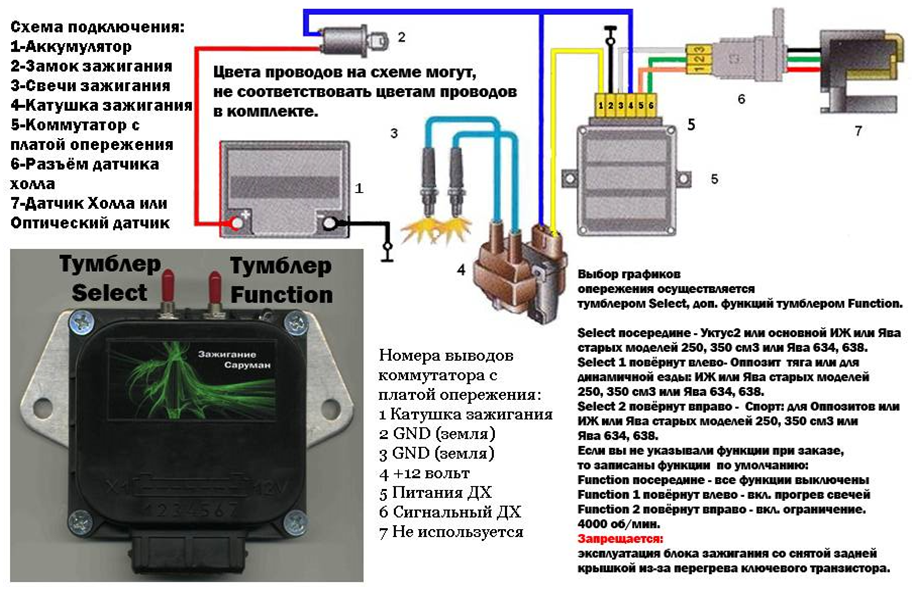

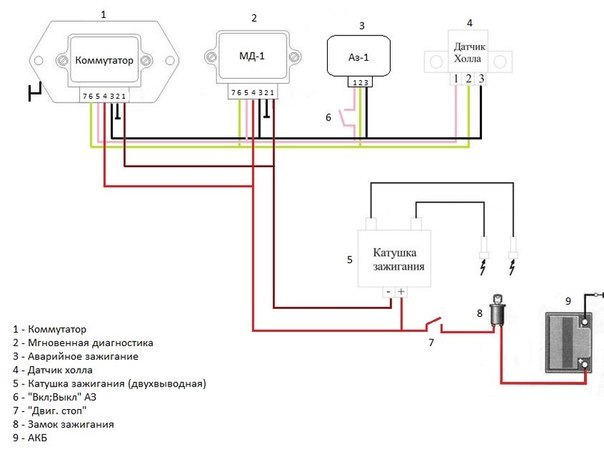

На рисунке представлена электрическая схема системы зажигания с датчиком Холла:

Стабилизация величины вторичного напряжения достигается в схеме двумя путями — во-первых, регулированием времени нахождения транзистора VT1 в открытом состоянии, т. е. времени включения первичной цепи обмотки зажигания в сеть, во-вторых, ограничением величины тока в первичной цепи величиной около 8 А. Последнее, кроме того, предотвращает перегрев катушки.

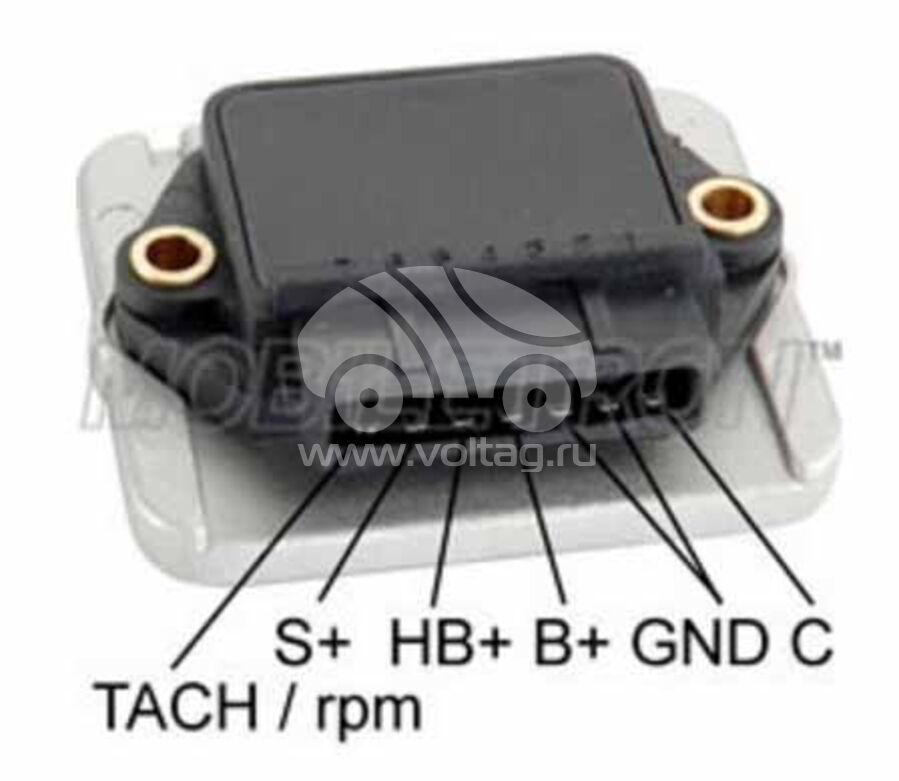

Принцип работы: С датчика Холла на вход коммутатора приходит сигнал прямоугольной формы, величина которого приблизительно на 3 В меньше напряжения питания, а длительность, соответствует прохождению выступов экрана мимо чувствительного элемента датчика. Нижний уровень сигнала 0,4 В соответствует прохождению прорези. В момент перехода от высокого уровня к низкому происходит искрообразование.

В микросхеме коммутатора сигнал в блоке формирования периода, накопления энергии сначала инвертируется, затем интегрируется. На выходе интегратора образуется пикообразное напряжение, величина которого тем больше, чем меньше частота вращения двигателя. Это напряжение поступает на вход компаратора, на другой вход которого подано опорное напряжение. Компаратор преобразует величину напряжения во время. Сигнал на входе компаратора имеет место тогда, когда величина пилообразного напряжения достигает опорного и превышает его. При большой частоте вращения величина пилообразного напряжения мала, соответственно мала и длительность сигнала на выходе компаратора. С исчезновением выходного сигнала компаратора через схему управления открывается транзистор VT1, и первичная .цепь зажигания включается в сеть. Следовательно, время накопления энергии в катушке соответствует времени отсутствия сигнала на выходе компаратора. Уменьшение длительности выходного сигнала компаратора позволяет увеличить относительную величину времени накопления энергии и тем самым стабилизировать ее абсолютное значение.

Блок ограничения силы выходного тока срабатывает по сигналу, снимаемому с резисторов, включенных последовательно в первичную цепь зажигания. Если этот сигнал достигает уровня соответствующего силе тока 8 А, блок переводит выходной транзистор в активное состояние с фиксированием этой величины тока.

Блок безискровой отсечки отключает катушку зажигания в случае, если включено электропитание, но вал двигателя неподвижен. При этом, если при остановленном двигателе выходное напряжение датчика соответствует низкому уровню, катушка отключается сразу, в противном случае отключение происходит через 2 — 5 с.

Схема насыщена элементами защиты от всплесков напряжения и включения обратной полярности питания. Регулировка угла опережения зажигания осуществляется традиционными способами, т.е. центробежным и вакуумным регуляторами.

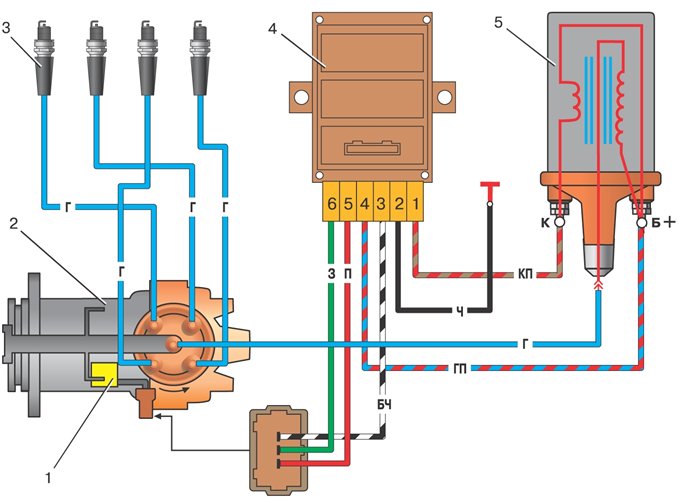

Давайте обобщим всё прочитанное. Не смотря на разность датчиков, системы схожи в построении и различаются внутренним устройством некоторых компонентов. Давайте взглянем на систему и опишем последовательно работу:

Итак, водитель поворачивает ключ в замке зажигания, тем самым замыкая цепь. Ток начинает поступать из аккумулятора по замкнутому замку зажигания.

Можно сказать, что питаниец цепи происходит по схеме Аккумулятор->Стартер->Генератор. При нахождении ключа в положении «стартер» замыкаются контакты 50 и 30. Электрический ток поступает на реле стартера. Там появляется магнитное поле, что приводит к тому, что бендикс стартера вводится в зацепление с шестернёй маховика. Включается электродвигатель стартера и он начинает крутит маховик. Тот в свою очередь начинает раскручиваться и при достижении скорости, большей чем допустимая скорость вращения вала шестерни стартера привод стартера выводит её из зацепления. В свою очередь, вращение коленчатого вала передаётся на вращение вала генератора, что в свою очередь приводит к выработке электрического тока на нём, который питает бортовую сеть автомобиля и подзаряжает аккумулятор.

1 —  свечи зажигания; 2 — датчик-распределитель; 3 — распределитель; 4 — датчик импульсов; 5 — коммутатор; 6 — катушка зажигания; 7 — монтажный блок; 8 — реле зажигания; 9 — выключатель зажигания; А — к клемме генератора.

Электрический ток поступает на первичную обмотку катушки зажигания(6). Коммутатор, получая сигнал с датчика(4), прерывает или наоборот включает первичную обмотку. Когда протекание тока по первичной обмотке прерывается, то во вторичной обмотке вознекате ток высокого напряжение, который подаётся по высоковольтному проводу на распределитель. Распределитель, вал которого приводится в движение от шестерни привода масляного насоса или коленчатого вала(зависит от конкретного устройства двигателя) распределяет искру по свечам, тем самым воспламеняя смесь в нужном цилиндре двигателя в нужное время.
