Системы полного привода автомобиля. Виды, преимущества и недостатки

Конструкция трансмиссии полноприводного автомобиля предусматривает возможность передачи крутящего момента на все четыре колеса. Различные схемы позволяют реализовать весь заложенный потенциал мощности, управляемости и активной безопасности автомобиля в зависимости от его назначения. Полноприводная трансмиссия может обозначаться аббревиатурой 4х4, 4wd или AWD.

Преимущества полного привода

Преимущества автомобиля, оснащенного полноприводной трансмиссией, легко понять исходя из недостатков моноприводного автомобиля, у которого привод осуществляется лишь на одну ось (переднюю или заднюю), т.е ведущие колеса либо передние, либо задние.

Полноприводный автомобиль на бездорожье

Применение свободных дифференциалов на основной массе бюджетных авто в сложных дорожных условиях делает ведущим фактически одно колесо, обладающее худшим сцеплением с поверхностью дороги. Это особенность работы дифференциала. И даже если у обоих колес достаточное сцепление с дорогой, чрезмерная подача мощности часто приводит к их пробуксовке, потере управления или застреванию автомобиля. Это минусы монопривода, которые особенно видны на скользком дорожном покрытии и бездорожье. В целях устранения указанных недостатков производители используют самоблокирующиеся межколесные дифференциалы.

Однако оптимальное решение – сделать ведущими все колеса, усовершенствовав и дополнив конструкцию трансмиссии необходимыми компонентами. Полный привод обеспечивает автомобилю следующие преимущества:

  1. повышенная проходимость;
  2. улучшенное сцепление с дорогой при старте на скользком покрытии;
  3. курсовая устойчивость и предсказуемое поведение на скользкой дороге.

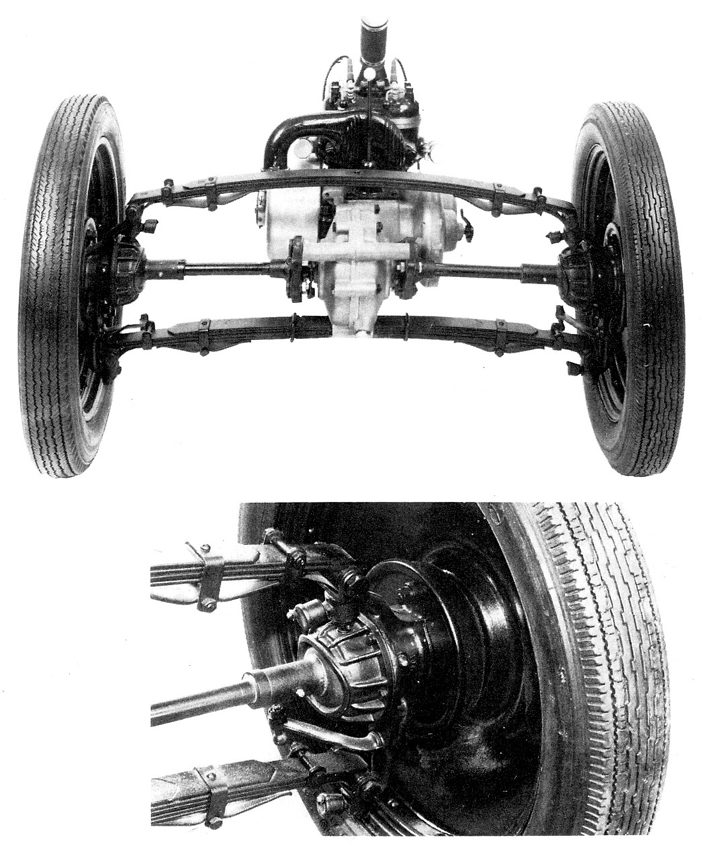

Элементы полноприводной трансмиссии

Полноприводная трансмиссия

Полноприводная трансмиссия автомобиля состоит из следующих основных элементов:

Виды полного привода

Постоянный полный привод

Постоянный полный привод 4х4 – вид привода, при котором крутящий момент распределяется от двигателя одновременно на все колеса. Такой привод может использоваться на разных классах автомобилей с продольной или поперечной схемой расположения двигателя. Для оптимального распределения крутящего момента современные системы  полного привода снабжены самоблокирующимися дифференциалами с возможностью распределения мощности по осям в разных соотношениях.

Элементы постоянного полного привода системы Quattro

Электроника координирует работу системы, получая сигналы от датчиков скорости вращения колес, и моментально изменяет соотношение мощности в зависимости от дорожных условий и характера движения. Данный тип полного привода является наиболее прогрессивной системой, обеспечивающей лучшую активную безопасность и динамику вождения.

Недостатки: повышенный расход топлива и постоянная нагрузка на элементы трансмиссии.

Фирменный постоянный полный привод на все колеса используют в своих автомобилях такие производители, как Audi (Quattro), BMW (xDrive), Mercedes (4Matic) и другие.

Принудительно подключаемый

Для автомобилей повышенной проходимости оптимальный способ реализации полного привода – принудительно подключаемый. Он устроен по стандартной схеме, отсутствует лишь центральный дифференциал. Ведущая ось – задняя, подключаемая – передняя. Крутящий момент на переднюю ось передается посредством раздаточной коробки, которая управляется вручную.

Схема и элементы подключаемого полного привода

Водитель самостоятельно включает привод всех колес посредством рычагов или кнопок управления перед преодолением сложного участка или, например, бездорожья. Включение раздаточной коробки обеспечивает жесткую связь между осями и распределение крутящего момента в равном соотношении. На приборной панели загорается индикатор полного привода. Часто в конструкции дополнительно предусмотрена возможность жесткой блокировки межколесных дифференциалов, а также использование повышенной и пониженной передач.

При включенном полном приводе элементы трансмиссии испытывают сильные нагрузки, управляемость автомобиля значительно ухудшается. В нормальных условиях движения раздаточная коробка отключается, и индикатор полного привода гаснет, движение продолжается с задней ведущей осью. Трансмиссия освобождается, что обеспечивает продление ее ресурса и снижение расхода топлива. Принудительно подключаемый полный привод применяется, в основном, на внедорожниках. Например, на Toyota Land Cruiser и Land Rover Defender.

Автоматически подключаемый

Схема автоматически подключаемого полного привода

Схема автоматически подключаемого полного привода разработана с учетом возможности моментального подключения второй оси к ведущей. Основной привод – задний или передний. При фиксации разности вращения колес фрикционная муфта межосевого дифференциала замыкается по команде электроники, и мощность начинает передаваться на все колеса. Ряд моделей предусматривает отключаемый режим 4х4, и автомобиль становится моноприводным. Автоматически подключаемая система полного привода 4Motion применяется на моделях автоконцерна Volkswagen.

Применение различных систем полного привода

В зависимости от класса и назначения автомобилей применяются различные виды полного привода, наиболее подходящие по своим рабочим и эксплуатационным характеристикам.

Для автомобилей премиум-класса, где, в первую очередь, имеют значение комфорт, управляемость и безопасность, оптимальный вариант – постоянный полный привод под контролем управляющей электроники. Внедорожники класса “люкс” комбинируют постоянный полный привод и принудительно подключаемый полный привод с возможностью жесткой блокировки дифференциалов. Работу системы полного привода контролирует и регулирует электроника. В случае необходимости водитель включает жесткую блокировку, если, например, нужно выехать из грязи.

Для внедорожников, эксплуатируемых в тяжелых условиях, лучше подходит принудительно подключаемый полный привод всех колес. Это позволяет отказаться от дорогостоящей электронной системы управления и самоблокирующихся дифференциалов, сделав конструкцию более надежной и простой. При необходимости водитель самостоятельно включает блокировки.

На автомобилях среднего и бюджетного классов используется автоматически подключаемый полный привод и свободные дифференциалы. Такое решение не требует применения дорогостоящих самоблокирующихся дифференциалов и управляющей электроники, обеспечивает приемлемые показатели проходимости в условиях зимних дорог и позволяет экономи

quattro — Википедия

Компания Volkswagen Group разрабатывает системы полного привода (4WD) почти со времени своего основания в период Второй мировой войны. Volkswagen Kubelwagen, Volkswagen Schwimmwagen и Volkswagen Kommandeurwagen были транспортными средствами военного назначения, поэтому в них все четыре колеса были ведущими. Volkswagen Kommandeurwagen представлял собой полноприводный вариант Volkswagen Beetle. Накопленный опыт разработки военных транспортных средств и систем полного привода был успешно применен компанией при создании Volkswagen Iltis для вооруженных сил ФРГ в 1970-х годах. В модели Iltis применялась ранняя форма полного привода, впоследствии ставшая известной под названием «quattro»[2].

Эта первая система quattro, позднее перекочевавшая на гражданские автомобили. Двигатель и коробка передач имели продольное расположение. Крутящий момент посредством коробки передач передается на механический центральный дифференциал[3], разделяющий (распределяющий) крутящий момент между передним и задним ведущими мостами. Система подразумевала постоянную работу полного привода.

После 1987 года в Audi заменили центральный дифференциал с ручной блокировкой на центральный дифференциал Torsen Type 1 («T1») (англ. torque sensing или torque sensitive — чувствительный к крутящему моменту). Это позволяло автоматически направлять крутящий момент на тот или иной мост в зависимости от режима движения, а также силы сцепления колес с поверхностью. В подавляющем большинстве версий системы при «нормальных» условиях (одинаковая сила сцепления колес переднего и заднего мостов с поверхностью) крутящий момент распределяется между передним и задним мостами в «стандартном» соотношении 50:50. В сложных условиях (то есть при различной силе сцепления колес переднего и заднего мостов с поверхностью) на передний либо задний мост может передаваться до 67-80 % крутящего момента двигателя (в зависимости от варианта коробки передач и модели дифференциала Torsen). Полностью автоматический характер механики центрального дифференциала Torsen позволяет предотвратить пробуксовку колес, что обеспечивается за счет мгновенного (и неощутимого для тех, кто находится в салоне

[4]) отвода крутящего момента на мост, колеса которого имеют лучшее сцепление с поверхностью. Такой метод функционирования можно охарактеризовать как упреждающий. Кроме того, в отличие от дифференциалов с электронным управлением, дифференциал Torsen не нуждается в электронных данных от таких источников, как датчики скорости вращения колес. Как следствие, такой дифференциал устойчив к отказам датчиков скорости вращения колес, в отличие, например, от устройств компании Haldex Traction. Вязкостные муфты и центральные дифференциалы с электронным управлением, применяемые в других системах полного привода, напротив, являются реактивными, поскольку осуществляют перенаправление крутящего момента уже после начала пробуксовки. Преимущество системы заметно при интенсивном ускорении, в том числе при прохождении поворотов. Перераспределение крутящего момента между мостами осуществляется максимально плавно, за счет чего обеспечивается стабильность динамических характеристик автомобиля и существенно снижается вероятность потери управления.

Система quattro на основе дифференциала Torsen также обеспечивает преимущество обратной функции распределения крутящего момента между колесами, а именно при торможении двигателем. Если для снижения скорости автомобиля используется торможение двигателем, в системе на основе дифференциала Torsen результирующие нагрузки «обратного» крутящего момента на переднем и заднем мостах распределяются равномерно, что происходит абсолютно аналогично распределению «прямого» крутящего момента двигателя — полностью механически, автономно. Это позволяет распространить тормозящее действие двигателя на все четыре колеса и шины. Автомобиль, оснащенный системой quattro на основе дифференциала Torsen, отличается повышенной курсовой устойчивостью при прохождении скоростных поворотов с замедлением — выход автомобиля из-под контроля вследствие потери сцепления колес переднего либо заднего мостов с поверхностью менее вероятен.

Однако система quattro в такой конфигурации обладает рядом ограничений.

  1. При продольном расположении двигателя и коробки передач передний мост размещается позади двигателя, что в некоторых моделях Audi привело к значительному смещению массы автомобиля вперед, однако система все же позволяет получить более выгодное распределение массы, нежели варианты с поперечным расположением двигателя, применяемые в конструкции автомобилей Mitsubishi и аналогичных моделей. Рассматриваемая система позволяет достичь распределения массы в соотношении 55:45 (передняя часть: задняя часть).
  2. Дифференциал Torsen сходен с дифференциалом повышенного трения в том смысле, что вместо активного распределения крутящего момента (именно такое распределение производят муфты с компьютерным управлением) от стороны с меньшим сцеплением с поверхностью на сторону с большим сцеплением с поверхностью он лишь поддерживает определенную разность крутящих моментов (отношение крутящих моментов или TBR (Torque Bias Ratio)). Таким образом, максимальная величина крутящего момента, которую дифференциал Torsen может передать на мост с
    большим
    сцеплением с поверхностью, по определению ограничена величиной крутящего момента, доступного на мосту с меньшим сцеплением с поверхностью. Следовательно, если один из мостов не имеет сцепления с поверхностью, то на другой мост, вне зависимости от величины TBR, не будет передаваться сколько-нибудь значимый крутящий момент. Для системы с центральным дифференциалом крайняя ситуация полной потери сцепления одним из колес означает крайне малую величину крутящего момента, передаваемого на три остальные колеса. В качестве контрмеры инженеры Audi применили в конструкции первых автомобилей с дифференциалом Torsen функцию ручной блокировки заднего дифференциала, которая впоследствии была заменена электронной системой блокировки дифференциала (Electronic Differential Lock, EDL), активирующей тормоза отдельных колес (руководствуясь данными датчиков ABS) для противодействия пробуксовке. Система EDL была реализована как для переднего, так и для заднего (открытого) дифференциалов и предназначена для работы на скоростях до 80 км/ч. Такое решение обеспечивает увеличение крутящего момента отдельного колеса с низким сцеплением с поверхностью, тем самым позволяя передать больший крутящий момент посредством дифференциала Torsen на остальные колеса, имеющие более надежное сцепление с поверхностью.
  3. Статичное отношение крутящих моментов стандартного дифференциала Torsen (Type 1 или T1) составляет 50:50 (входной крутящий момент распределяется равномерно между обоими выходными валами). При этом T1 способен обеспечивать отношение крутящих моментов (Torque Bias Ratio, TBR) в диапазоне от 2,7:1 до 4:1. Иными словами, такой дифференциал позволяет передавать на выходной вал с наилучшим сцеплением крутящий момент, в 3-4 раза превышающий крутящий момент, доступный на валу с наименьшим сцеплением. То есть такой дифференциал обеспечивает разделение крутящего момента в соотношении 25 % к 75 %. Однако в большинстве случаев дифференциал Torsen T1 по определению заблокирован (выходные валы заблокированы друг с другом). Лишь при достижении значения TBR (то есть разность моментов на выходных валах превышает значение TBR) выходные валы поворачиваются относительно друг друга и дифференциал разблокируется. Вследствие этого имеет место относительно свободное перераспределение крутящего момента между обоими выходными валами (центрального) дифференциала в пределах величины TBR. Таким образом, дифференциал Torsen T1 при его центральном расположении фактически не обеспечивает статического распределения крутящего момента в соотношении 50:50. В действительности распределение крутящего момента будет соответствовать распределению (как статическому, так и динамическому) массы автомобиля и зависеть от сцепления с поверхностью, доступного на каждом из выходных валов (передний: задний). В стандартном автомобиле это обстоятельство оказывает положительный эффект с точки зрения курсовой устойчивости, ускорения и сцепления с поверхностью, однако может иметь и нежелательные последствия применительно к управляемости (недостаточная поворачиваемость). В большинстве случаев достаточно отношения крутящих моментов (TBR) 2,7:1, обеспечиваемого стандартным дифференциалом системы quattro Torsen T1. Однако имеются дифференциалы Torsen T1 с более высокими отношениями крутящих моментов (4:1), позволяющие дополнительно ограничить недостаточную поворачиваемость за счет большей величины разделения крутящего момента. Однако лучшим решением является распределение крутящего момента непосредственно между обоими выходными валами (передним и задним). По этой причине в системах quattro последних поколений инженеры Audi применяют дифференциалы Torsen Type 3 (T3).

Компактный дифференциал Torsen T3 предназначен для центральной установки. В его конструкции сочетаются планетарная передача и дифференциал Torsen. В отличие от дифференциала Torsen T2, где разделение крутящего момента имеет номинальное значение 50:50, в дифференциале Torsen T3 разделение крутящего момента за счет применения планетарной передачи фактически имеет асимметричное значение 40:60 (передний мост: задний мост) (то есть при наличии на обоих мостах одинакового сцепления дифференциал направляет 40 % крутящего момента на передний мост, 60 % — на задний). Как в случае дифференциала Torsen T1, крутящий момент динамически перераспределяется в зависимости от качества сцепления колес с поверхностью, но с определенным фактическим (не номинальным) статическим отношением. Дифференциал T3 позволяет получить управляемость и динамические характеристики, аналогичные автомобилям с задним приводом. Такой асимметричный дифференциал Torsen был впервые применен в конструкции высоко успешной модели 2006 года Audi RS 4 (платформа B7). В дальнейшем этот дифференциал устанавливался на модель 2006 года с механической коробкой передач и модель 2007 года с обоими типами коробок передач S4[1] на платформе B7, а также на модели S5 и Q7. Такой дифференциал применялся в автомобилях с продольным расположением двигателя, оснащенных полным приводом quattro (A4, A6, A8, Q7). На некоторых моделях этот дифференциал уступил место центральному дифференциалу на основе плоских зубчатых колес.

В ходе многоступенчатой эволюции системы quattro разделение крутящего момента в рамках мостов (между левым и правым колесами) изначально обеспечивалось посредством управляемой водителем ручной блокировки дифференциала (только задний мост), затем — посредством открытых дифференциалов с электронной системой блокировки (Electronic Differential Lock, EDL). Система EDL представляет собой электронную систему, которая задействует имеющуюся антиблокировочную тормозную систему (ABS) из состава электронной системы стабилизации (ESP) и обеспечивает торможение одного буксующего колеса моста, тем самым позволяя передать крутящий момент на другое колесо с более высоким сцеплением[5].

Компания Audi представила систему quattro нового поколения в составе модели RS5 2010 года. Основным изменением стала замена центрального дифференциала Torsen Type «C» дифференциалом на основе плоских зубчатых колес, разработанным в Audi. На первый взгляд новый дифференциал аналогичен обычному открытому дифференциалу, приспособленному к центральной установке. Тем не менее новая разработка имеет ряд важных отличий.

  Центральный дифференциал на основе плоских зубчатых колес системы Audi quattro.
  1. Центральное водило и сателлиты непосредственно сопрягаются с двумя коронными шестернями, соединенными с передним и задним ведущими валами.
  2. Две коронные шестерни сопрягаются с сателлитами по различным диаметрам и поэтому создают различный крутящий момент, вращаясь под действием сателлитов. Такая конструкция обеспечивает статичное разделение крутящего момента в соотношении 40:60 между передним и задним мостами соответственно.
  3. Каждая из коронных шестерней сопряжена с соответствующим выходным валом непосредственно, тогда как водило сопрягается с каждым из выходных валов посредством пакета муфты, что дает возможность контролировать распределение крутящего момента свыше величины его статического распределения.

Если колеса одного из мостов теряют сцепление, в дифференциале образуются различные скорости вращения, приводящие к росту осевых усилий, под действием которых происходит сцепление муфты. При сцеплении муфты происходит блокировка выходного вала, в результате чего большая часть крутящего момента направляется на мост, колеса которого имеют наилучшее сцепление с поверхностью. Дифференциал на основе плоских зубчатых колес способен передавать на задний и передний мосты соответственно до 85 % и до 70 % крутящего момента.

Конструкция дифференциала на основе плоских зубчатых колес обеспечивает следующие преимущества над дифференциалом Torsen Type «C».

  1. Возможность организовать более стабильное распределение крутящего момента с полной блокировкой, тогда как дифференциал Torsen обеспечивает распределение лишь в пределах величины отношения крутящих моментов (Torque Bias Ratio, TBR). Иными словами, дифференциал на основе плоских зубчатых колес имеет возможность полной блокировки вне зависимости от отношения крутящих моментов (TBR). В отличие от дифференциала Torsen, дифференциал на основе плоских зубчатых колес не имеет сходства с дифференциалом повышенного трения и может работать в состоянии полной блокировки при полном отсутствии сцепления на одном из выходных валов.
  2. Более простая интеграция в управляющую электронику, обеспечивающая электронную векторизацию крутящего момента для всех четырех колес как при наличии, так и при отсутствии активного заднего спортивного дифференциала.
  3. Существенное сокращение объема и массы (при весе в 4,8 кг такой дифференциал приблизительно на 2 кг легче дифференциала Torsen Type C).

Итогом этого усовершенствования системы quattro является способность электронных систем в полной мере управлять динамическими характеристиками автомобиля при любых вариациях качества сцепления колес с поверхностью, будь то прохождение поворота, ускорение, торможение или же любое сочетание таких маневров.

ЭволюцияПравить

Официально компания Audi никогда не разделяла системы quattro на отдельные поколения — изменения в технологиях quattro, как правило, вводились в состав технического оснащения автомобилей тех или иных моделей либо модельных рядов, после чего распространялись на конструкцию других моделей в соответствующие периоды модельного цикла.

Исключением является модель RS 5 2010 года, среди особенностей которой компанией Audi была заявлена система quattro нового поколения.

Система quattro I поколенияПравить

Применялась с 1981 по 1987 годы в конструкции Audi quattro (купе с турбинированным двигателем), Audi 80 на платформе B2 (1978—1987 гг. , Audi 4000 на рынке Северной Америки), Audi Coupe quattro на платформе B2 (1984—1988 гг.), Audi 100 на платформе C3 (1983—1987 гг., Audi 5000 на рынке Северной Америки). Начиная с 1984 года применялась также на автомобилях Volkswagen VW Passat на платформе B2 (VWQuantum на рынке США) под названием Syncro.

Тип системы: постоянный полный привод.

Открытый центральный дифференциал с функцией ручной блокировки посредством переключателя на центральной консоли?.

Открытый задний дифференциал с функцией ручной блокировки посредством переключателя на центральной консоли?.

Открытый передний дифференциал без функции блокировки.

? — При блокировке дифференциала система ABS отключается.

Особенности работы системы. Все дифференциалы не заблокированы: автомобиль не способен двигаться при потере одним из колес (передним либо задним) сцепления с поверхностью (например, на льду либо при вывешивании колеса). Центральный дифференциал заблокирован, задний дифференциал не заблокирован: автомобиль не способен двигаться при одновременной потере сцепления с поверхностью одним из передних и одним из задних колес. Задний дифференциал заблокирован, центральный дифференциал не заблокирован: автомобиль не способен двигаться, если сцепление с поверхностью теряют два задних либо одно переднее колесо. Задний дифференциал заблокирован, центральный дифференциал заблокирован: автомобиль не способен двигаться, если сцепление с поверхностью одновременно теряют два задних и одно переднее колесо.

Система quattro II поколенияПравить

Начиная с 1988 года применялась на Audi 100 первого поколения на платформе C3 и Audi quattro до прекращения производства этих моделей. Устанавливалась на Audi 80/90 quattro нового поколения на платформе B3 (1989—1992 гг.), Audi 80 на платформе B4 (1992—1995 гг.), Audi S2, Audi RS2 Avant, Audi 100 quattro на платформе C4 (1991—1994 гг.), Audi S4, ранние модели Audi A6/S6 на платформе C4 (1995 г.).

Тип системы: постоянный полный привод.

Центральный дифференциал Torsen, разделение мощности при «нормальных» условиях в соотношении 50:50, автоматическое направление до 75 % крутящего момента на любой из мостов.

Открытый задний дифференциал с функцией ручной блокировки посредством переключателя на центральной консоли около рычага стояночного тормоза?. Открытый передний дифференциал без функции блокировки.

? — При блокировке дифференциала система ABS отключается. Дифференциал автоматически разблокируется при превышении скорости в 25 км/ч (16 миль/час).

Система quattro III поколенияПравить

Применялась исключительно на Audi V8 с 1988 по 1994 год.

Тип системы: постоянный полный привод.

V8 с автоматической коробкой передач.

Центральный дифференциал с планетарной передачей и многодисковой блокировочной муфтой с электронным управлением.

Задний дифференциал Torsen Type 1.

Открытый передний дифференциал.

V8 с механической коробкой передач.

Центральный дифференциал Torsen Type 1.

Задний дифференциал Torsen Type 1.

Открытый передний дифференциал.

Особенности работы системы. Находясь на дороге, автомобиль не способен двигаться в случае одновременной потери сцепления с поверхностью одним передним и двумя задними колесами. Эффект чувствительности дифференциала к крутящему моменту при вывешивании одного из колес имеет место на Audi V8 с механической коробкой передач. С автоматической коробкой передач этот эффект отсутствует, поскольку на модели V8 с автоматической коробкой передач центральный дифференциал обеспечивает полную блокировку, даже если крутящий момент на прокручивающемся колесе не воспринимается дифференциалом. Модели с механической коробкой передач в большей степени схожи с заднеприводными автомобилями, поскольку при прохождении поворотов с подачей крутящего момента последний передается на внешнее заднее колесо. Благодаря этому обеспечивается более стабильное поведение автомобиля в поворотах, а также упрощается достижение избыточной поворачиваемости за счет мощности двигателя.

Система quattro IV поколенияПравить

Начиная с 1995 года применялась на Audi A4/S4/RS 4 (платформа B5), Audi A6/S6/allroad/RS6, Audi A8/S8 с механической и автоматической коробками передач. Устанавливалась также на VW Passat B5, где изначально именовалась syncro, однако к моменту выхода на рынок США получила название 4motion. Применялась также на Volkswagen Phaeton и родственных автомобилях, построенных на платформе "D" компании Volkswagen Group. На Volkswagen Touareg применялась система 4Xmotion с особыми коробками передач, раздаточными коробками и передними мостами.

Дифференциал с ручной блокировкой, применявшийся в более ранних версиях системы, заменен на традиционный открытый дифференциал с электронной системой блокировки (Electronic Differential Lock, EDL) (электронная система обнаруживает пробуксовку колес посредством датчиков скорости колес системы ABS и применяет тормозное усилие к буксующему колесу, тем самым передавая крутящий момент через открытый дифференциал на противоположное колесо, имеющее большее сцепление с поверхностью). Система EDL действует на скоростях до 80 км/ч (50 миль/ч) на всех моделях quattro (на моделях, не оснащенных системой quattro — до 40 км/ч (25 миль/ч)).

Тип системы: постоянный полный привод.

Центральный дифференциал Torsen Type 1 либо Type 2, «стандартное» разделение крутящего момента в соотношении 50:50, автоматическое направление до 75 % крутящего момента на передний либо задний мост.

Открытый задний дифференциал с электронной системой блокировки (Electronic Differential Lock, EDL)[5].

Открытый передний дифференциал с электронной системой блокировки (Electronic Differential Lock, EDL)[5].

Система quattro V поколенияПравить

Применяется, начиная с Audi RS 4 на платформе B7 и модели Audi S4 2006 года на платформе B7 с механической коробкой передач. В 2007 году эту систему стали устанавливать на всю линейку моделей S4[1]. В этом же году система стала стандартной для всех Audi с продольным расположением двигателя и полным приводом quattro и оставалась таковой до её замены в модели RS5 2010 года.

Тип системы: постоянный асимметричный полный привод.

Центральный дифференциал Torsen Type 3 (Type «C»), «стандартное» разделение крутящего момента в соотношении 40:60 между передним и задним мостами соответственно, автоматическое направление до 80 % крутящего момента на любой из мостов посредством центрального дифференциала с большим отношением крутящих моментов 4:1. С помощью системы ESP возможна передача до 100 % крутящего момента на один мост.

Открытый задний дифференциал с электронной системой блокировки (Electronic Differential Lock, EDL)[5].

Открытый передний дифференциал с электронной системой блокировки (Electronic Differential Lock, EDL)[5].

Система quattro с векторизациейПравить

С новым спортивным дифференциалом Audi в пятое поколение систем quattro пришла векторизация крутящего момента. Спортивный дифференциал Audi обеспечивал динамическое распределение крутящего момента в рамках заднего моста дебютного автомобиля — модели S4, построенной на платформе B8 (2008 г.). В настоящее время такой дифференциал предлагается в качестве дополнительного оборудования для всех автомобилей с полным приводом quattro, где по-прежнему применяется асимметричный (40:60) центральный дифференциал Torsen (Type «C»). Спортивный дифференциал заменяет собой обычный открытый задний дифференциал, тогда как на переднем мосту используется открытый дифференциал с электронной системой блокировки EDL[5].

Дифференциал заднего моста с векторизацией крутящего момента разработан и производится Audi. Предлагается для моделей Audi A4, A5, A6 и производных моделей (включая модели S и RS). Спортивный дифференциал избирательно распределяет крутящий момент между задними колесами, тем самым создавая поворачивающий момент, за счет которого улучшается управляемость, а также обеспечивается стабилизация при недостаточной либо избыточной поворачиваемости и, как следствие, повышается безопасность автомобиля.

В спортивном дифференциале применяются две совмещенные (повышающие) передачи, которые приводятся посредством многодисковых муфт, расположенных с каждой из сторон коронной шестерни дифференциала. При поступлении команды от программного обеспечения (используются поперечные и продольные датчики поворота автомобиля вокруг вертикальной оси, датчики скорости вращения колес системы ABS, а также датчик положения рулевого колеса) управляющее программное обеспечение (находящееся в блоке управления, расположенном в непосредственной близости к заднему дифференциалу) активирует соответствующий пакет муфты. В результате этого тяга выходного вала поступает на соответствующее колесо через повышающую передачу, тогда как другой вал по-прежнему приводит своё колесо непосредственно (пакет муфты не активирован). Выходной вал, вращающийся с большей скоростью, передает повышенный крутящий момент на соответствующее колесо, тем самым создавая поворачивающий момент. В «нормальных» условиях повышенный крутящий момент передается на колесо, расположенное с внешней стороны поворота, что увеличивает поворачивающий момент автомобиля. Иными словами, автомобиль «охотнее» выполняет поворот в направлении, указанном рулевым колесом.

Система quattro VI поколенияПравить

Компания Audi представила систему quattro шестого поколения в составе модели RS 5 2010 года (Audi quattro concept). Основным изменением в VI поколении стала замена центрального дифференциала Torsen Type «C» дифференциалом на основе плоских зубчатых колес, разработанным в Audi. Новый центральный дифференциал на основе плоских зубчатых колес позволяет при необходимости передавать на передний и задний мосты до 70 % и до 85 % крутящего момента соответственно. Итогом этого усовершенствования системы quattro является способность электронных систем автомобиля в полной мере управлять динамическими характеристиками при любых вариациях качества сцепления колес с поверхностью, будь то прохождение поворота, ускорение, торможение или же любое сочетание таких маневров.

Система quattro ultraПравить

C 2016 была начата установка системы quattro ultra с двумя муфтами. Система quattro ultra может автоматически отключать задний привод в зависимости режима вождения. Начала применяться с модели Audi A4 Allroad (B9)[6][7].

BorgWarnerПравить

Модель Audi Q7, построенная на одной платформе с Volkswagen Touareg и Porsche Cayenne, оснащается приводом, не имеющим предков среди предыдущих моделей концерна. Система полного привода для этого автомобиля, обладающего более выраженными качествами внедорожника, поставляется компанией BorgWarner. В конструкции системы применяется дифференциал Torsen Type 3 (T3).

С появлением в 1974 году первого массового автомобиля Volkswagen Group с поперечным расположением двигателя в компании задумались о системе полного привода (4WD) для семейства автомобилей на платформе A Volkswagen Group. Полный привод появился на рынке лишь с выходом второго поколения этой платформы. В конструкции модели Mk2 Golf syncro (середина 1980-х годов) с поперечным расположением двигателя и коробки передач большая часть крутящего момента по-прежнему направлялась преимущественно на передний мост. Привод автомобилей в такой конфигурации нельзя назвать постоянным полным приводом.

К мосту с коробкой передач присоединена раздаточная коробка, соединяемая с задним мостом посредством карданного вала. Сама раздаточная коробка также передает крутящий момент и на передний мост. Крутящий момент, поступавший на задний мост, первоначально передавался на шестерни главной передачи через вязкостную муфту. Муфта состояла из фрикционных дисков и масла, вязкость которого позволяла посредством давления управлять количеством соединенных и активных дисков (и, соответственно, контролировать величину мощности, передаваемой на задние колеса).

Начиная с поколения Mk4 платформы А4 Volkswagen Group, вязкостную муфту сменила электрогидравлическая фрикционная муфта (LSC) Haldex Traction. Устройство Haldex Traction не является дифференциалом и, соответственно, не может в полной мере выполнять функции дифференциала. В зависимости от внешних условий устройство Haldex Traction может направлять до 100 % крутящего момента на задний мост. Схема распределения крутящего момента в системах на основе муфты Haldex для многих недостаточно ясна. В нормальных условиях муфта Haldex передает 5 % крутящего момента. В сложных условиях, когда датчики скорости вращения колес фиксируют потерю сцепления обоими передними колесами, муфта Haldex может блокироваться со 100%-м усилием сжатия, что означает передачу всего крутящего момента на задний мост. Разделение крутящего момента между левым и правым колесами достигается посредством традиционного открытого дифференциала. Если одна сторона ведущего моста теряет сцепление, в действие вступает система электронной блокировки дифференциала EDL, входящая в состав системы ESP. Система EDL осуществляет торможение отдельного буксующего колеса, благодаря чему крутящий момент передается на противоположное колесо моста через открытый дифференциал. На всех автомобилях с поперечным расположением двигателя, оснащенных полным приводом на основе муфты Haldex, система EDL контролирует только передние колеса.

Среди основных преимуществ системы на основе фрикционной муфты Haldex Traction над системой на основе дифференциала Torsen можно назвать небольшой прирост топливной экономичности (задний мост подключается лишь при необходимости, что позволяет в целом снизить фрикционные потери в системе привода) и возможность увеличения размеров пассажирского отсека за счет малой длины моторного отсека при поперечном расположении двигателя. Еще одним преимуществом муфты Haldex в сравнении с переднеприводными вариантами той же модели автомобиля является более выгодное распределение массы (вследствие присутствия центрального «дифференциала» Haldex в непосредственной близости к заднему мосту).

К недостаткам системы Haldex Traction можно отнести «переднеприводную» управляемость (при торможении двигателем нагрузка передается лишь на передние колеса; также сказываются реактивная природа системы Haldex и наличие небольшой задержки в процессе распределения мощности двигателя) и дополнительное техническое обслуживание фрикционной муфты Haldex, а именно — необходимость замены масла и фильтра через каждые 60 тыс. км пробега (в то время как дифференциал Torsen, как правило, не требует технического обслуживания). Еще один важный недостаток системы Haldex — для её корректной работы все шины должны иметь одинаковый износ (и радиус качения), поскольку система Haldex нуждается в данных от всех датчиков скорости вращения колес. Последним важным недостатком является уменьшение объема пространства для размещения багажа. Для размещения довольно крупного устройства Haldex приходится пожертвовать приблизительно семью сантиметрами высоты багажного отсека.

Вязкостная муфтаПравить

Важное замечание: эта система полного привода применялась только на автомобилях марки Volkswagen и не устанавливалась на какие бы то ни было автомобили Audi, за исключением модели Audi R8.

Вышеупомянутая система полного привода на основе вязкостной муфты устанавливалась на автомобили с поперечным расположением двигателя, построенные на платформе A2 поколения Mk2, включая Volkswagen Golf Mk2 и Jetta. Система также применялась на Volkswagen Type 2 (T3) (Vanagon на рынке США), Golf и Jetta поколения Mk3, Volkswagen Passat B3 третьего поколения (который был основан на серьезно переработанной платформе A) и Volkswagen Eurovan.

Отметим, что в системе привода Vanagon присутствовало «смещение» в сторону заднего моста, поскольку сам автомобиль изначально являлся заднеприводным. Двигатель и мост с коробкой передач располагались сзади, тогда как вязкостная муфта находилась на переднем мосту около главной передачи. Все автомобили, оснащенные этой системой, имели обозначение Syncro.

Тип системы: автоматический полный привод (подключаемый).

Вместо центрального дифференциала установлена вязкостная муфта с механизмом свободного хода для отсоединения подключаемого моста при торможении.

Открытый задний дифференциал (механическая блокировка в качестве дополнительного оборудования для Vanagon).

Открытый передний дифференциал (механическая блокировка в качестве дополнительного оборудования для Vanagon).

Особенности работы системы. В «стандартных» условиях автомобиль остается переднеприводным (за исключением Vanagon, см. выше). При стандартных условиях 95 % крутящего момента передается на передний мост. Поскольку вязкостная муфта считается «медленной» (необходимо определенное время для нагрева и затвердевания силиконового состава), на задний мост всегда передается 5 % крутящего момента для поддержания вязкостной муфты в «состоянии готовности», что позволяет сократить время активации муфты. При пробуксовке муфта блокируется и на задний мост (передний мост в случае Vanagon) передается до 50 % крутящего момента. Находясь на дороге, автомобиль не способен двигаться при одновременной потере сцепления одним передним и одним задним колесом.

Благодаря сегменту свободного хода, расположенному внутри заднего дифференциала, задние колеса могут вращаться быстрее передних, не провоцируя блокировку вязкостной муфты и применение тормозного усилия системой ABS к каждому из колес независимо. Из-за механизма свободного хода крутящий момент может передаваться на задний мост только при движении автомобиля вперед. Для обеспечения функционирования полного привода при движении задним ходом на картер дифференциала был установлен «дроссельный управляющий элемент» с вакуумным приводом. Это устройство блокирует механизм свободного хода при включении задней передачи. Механизм разблокируется при перемещении рычага переключения передач вправо и прохождении им положения третьей передачи. Система целенаправленно не производит разблокировку механизма свободного хода одновременно с выключением задней передачи. Это необходимо для предотвращения частых переходов из заблокированного состояния в незаблокированное и наоборот, например при попытках «раскачать» застрявший автомобиль (постоянные переключения с первой передачи на заднюю и обратно).

Недостатки этой системы полного привода связаны со временем срабатывания вязкостной муфты.

  1. При прохождении поворотов на скользкой поверхности с ускорением задний мост подключается с задержкой, что приводит к резкому изменению в поведении автомобиля (переход от недостаточной к избыточной поворачиваемости).
  2. При старте в песке передние колеса могут «уйти» в песок до момента активации полного привода.

Муфта HaldexПравить

Начиная с 1998 года вязкостную муфту сменяет фрикционная муфта шведской компании Haldex Traction. Муфта Haldex используется компанией Audi в quattro-версиях Audi A3, Audi S3, а также Audi TT. Муфта также применяется компанией Volkswagen в 4motion-версиях Volkswagen Golf, Volkswagen Jetta и Golf R32 поколений Mk4 и Mk5, Volkswagen Tiguan, Volkswagen Sharan, Volkswagen Passat 6-го поколения (также основан на платформе A) и Transporter T5. Для автомобилей Audi остается неизменным обозначение quattro, тогда как для автомобилей Volkswagen вводится название 4motion. В конструкции привода Skoda Octavia 4x4, SEAT Leon 4 и SEAT Alhambra 4 также применена муфта Haldex (эти автомобили созданы на базе моделей Volkswagen Group). Интересно, что в приводе Bugatti Veyron также используется муфта Haldex, однако здесь имеются особые коробка передач, раздаточная коробка, передний и задний мосты.

Тип системы: автоматический полный привод (подключаемый).

Многодисковая фрикционная муфта Haldex Traction с электронным управлением с помощью ЭБУ, выступающая в роли центрального псевдодифференциала.

Открытый задний дифференциал без электронной системы блокировки (EDL).

Открытый передний дифференциал с электронной системой блокировки (EDL).

Особенности работы системы. В обычном режиме автомобиль является переднеприводным. В зависимости от внешних условий устройство Haldex Traction может направлять до 100 % крутящего момента на задний мост. Схема распределения крутящего момента в системах Haldex Traction для многих недостаточно ясна. В стандартных условиях фрикционная муфта Haldex работает в режиме 5 % крутящего момента (5 % делятся между передним и задним мостами; таким образом, 97,5 % крутящего момента передаются на передний мост, 2,5 % — на задний). В сложных условиях при потере сцепления обоими передними колесами муфта Haldex может блокироваться со 100%-м усилием сжатия. В этом случае, поскольку передача крутящего момента на передний мост не производится, весь крутящий момент (за вычетом потерь) поступает на задний мост. Разделение крутящего момента между левым и правым колесами достигается посредством традиционного открытого дифференциала. Если одна сторона ведущего моста теряет сцепление, в действие вступает система электронной блокировки дифференциала EDL, входящая в состав системы ESP. Система EDL осуществляет торможение отдельного буксующего колеса, благодаря чему крутящий момент передается на противоположное колесо моста через открытый дифференциал. На всех автомобилях с поперечным расположением двигателя, оснащенных полным приводом на основе фрикционной муфты Haldex Traction, система EDL контролирует только передние колеса.

Автомобили, оснащенные электронной системой блокировки (EDL) только для переднего дифференциала, не способны двигаться при одновременной потере сцепления двумя передними и одним задним колесом.

Опять-таки, вследствие ограничений, налагаемых электронной блокировкой дифференциала (см. описание системы quattro IV поколения выше), в условиях бездорожья автомобиль не способен двигаться уже при одновременной потере сцепления одним передним и одним задним колесом.

Система Haldex Traction имеет в большей степени реактивный, нежели упреждающий характер — для активации муфты Haldex и передачи крутящего момента на задний мост необходимо появление разницы между скоростью вращения колес переднего моста и скоростью вращения колес заднего моста. Такое условие не эквивалентно пробуксовке, поскольку система способна реагировать за время, меньшее времени полного оборота любого из колес автомобиля. Постоянное равномерное разделение крутящего момента, обеспечиваемое дифференциалом Torsen в условиях отсутствия пробуксовки, снижает вероятность её появления.

Электронный блок управления муфты Haldex (ЭБУ) размыкает муфту Haldex в центральной муфте при начале торможения, чтобы обеспечить корректное функционирование системы ABS. При выполнении поворотов с малым радиусом на малой скорости (например, при парковке) электронный блок управления размыкает муфту, чтобы избежать появления циркулирующей мощности в трансмиссии. При активации электронной системы стабилизации (ESP) муфта Haldex размыкается, чтобы обеспечить системе ESP возможность эффективно контролировать автомобиль. Это происходит как при ускорении, так и при замедлении.

Послепродажная установка муфты HaldexПравить

Центральная фрикционная муфта Haldex Traction нередко применяется для самостоятельного преобразования старых переднеприводных моделей Volkswagen в полноприводные. Считается, что такая муфта способна выдерживать более высокую мощность, нежели применявшаяся в syncro-автомобилях система на основе вязкостной муфты.

Преобразование производится путём установки заднего моста и соответствующей подвески с syncro-автомобиля на подходящий автомобиль-реципиент (то есть Volkswagen Corrado либо Volkswagen Golf) с последующим изготовлением специализированного кронштейна для монтажа задней муфты Haldex.

Приверженцы такой модификации зачастую применяют оригинальный электронный блок управления и программу управления двигателем с более современного автомобиля Volkswagen Group для управления центральной муфтой Haldex посредством стандартных датчиков скорости вращения колес системы ABS или же приобретают контроллеры сторонних изготовителей, обеспечивающие соответствующую широтно-импульсную модуляцию, за счет чего активацией муфты и передачей мощности на задние колеса можно управлять с помощью простого поворотного регулятора либо с использов

что это такое и для чего нужно, особенности полного привода

Quattro (с итальянского языка переводится как «четыре») — известная полноприводная технология, разработана Audi Motorsport Engineering, используется автомобильной маркой Audi для обозначения AWD полноприводной системы.

Слово «Quattro» было зарегистрировано как товарный знак дочернего предприятия Audi AG, входящего в концерн VG.

Что такое Кватро от Ауди

Технология «quattro» — это безопасность, производительность, спортивность. Для беспрецедентного распределения мощности, активной приверженности безопасности, повышенной уверенности водителя Ауди Кватро действительно является инновационной, превосходной системой контроля тяги. Другие производители автомобилей не смогли воспроизвести такие передовые технологии, как в quattro.

История появления и развития Ауди Кватро

40 лет назад Audi Quattro стала первой полноприводной технологией для легковых машин. С тех пор это вдохновило многих автопроизводителей на создание подобной технологии. Идея создания высокопроизводительного полноприводного автомобиля была предложена инженером Audi по шасси Jorg Bensinger в 1977 году, когда он обнаружил, что модель Volkswagen Iltis может превзойти любое другое транспортное средство в снегу, независимо от его мощности.

Идея Йорга Bensinger состояла в том, чтобы начать разработку варианта Audi-80 в сотрудничестве с Walter Treser, директором Pre-Development. С момента появления в 1980 году модели Ауди Quattro брендом было продано более 5 000 000 полноприводных автомобилей.

И теперь система Quattro доступна во всех моделях Audi.

Запуск производства и появление на рынке

Впервые технологию Quattro применили на автомобиле Audi Quattro 1980 модельного года с постоянным полным приводом, другое её название — Audi Ur-Quattro. Презентация состоялась на Женевском автосалоне 3 марта 1980 — это был триумф. С тех пор термин «Quattro» будут использовать ко всем последующим машинам Audi AWD.

Выход на рынок Великобритании

В марте 1981 года quattro появился на рынке Великобритании. Первоначальные планы продаж были на 200-300 единиц, но на самом деле было реализовано только 163 автомобиля. Это было неутешительное начало, но позже авто стало лучшим на экспортном рынке Audi. Машины все еще были с левым рулем. Первое шасси с несущим кузовом, официально отправленное в Великобританию, имело номер 85-B-900099. Электрические окна, центральный замок очень скоро были установлены на всех автомобилях — шесть британских дилеров Audi были определены как центры передового опыта, каждому из них была предоставлена специальная подготовка и демонстрационный автомобиль.

Хоть Audi утверждала, что переход на правый руль невозможен, вскоре это было действительно выполнено и стало лучшим преобразованием. 22 октября 1982 года Audi объявила, что будет выпускать Quattro с правосторонним управлением — первой официальной правосторонней моделью стал автомобиль RHD Quattro, с шасси и несущим кузовом 85-D-900556.

Модернизация технической части

Первая технология Quattro основывалась на опыте создания Volkswagen Iltis, внедорожника, разработанного в 1970-х годах для военных целей. Оригинальная система использовала центральный дифференциал с ручным включением, управляемый вакуумным выключателем, для подачи питания на обе оси. Позднее техническая часть модернизирована с помощью центрального дифференциала Torsen, который способен был распределять мощность в соотношении 50:50 спереди назад автоматически.

Audi развивает технологии Quattro в течение 37 лет и достигла важного рубежа в истории автомобилестроения — ни один другой производитель не предлагал высокоскоростной полноприводный автомобиль в 1980 году.

Бренд Ауди непрерывно преследует дальнейшее развитие самоблокирующихся межосевых дифференциалов. Они считаются эталоном тяги и динамики движения в сочетании с очень небольшим весом. В настоящее время технология Quattro доступна в более чем 100 вариантах моделей авто Audi. В моделях авто Audi Q7, А4 Allroad quattro, А6 Allroad quattro, А8, R7, R8 и во всех моделях серии S и RS полноприводная технология является стандартной.

«Фейслифтинг» и дальнейшие усовершенствования

В течение 1985 модельного года Audi Кватро получил значительный фейслифтинг. Вертикальная передняя решетка была заменена наклонной, что немного улучшило максимальную скорость, помогло фарам оставаться чистыми. Задний спойлер был окрашен в цвет кузова, а не в черный, как раньше. Переключатель обогрева сиденья был заменен на отдельные термостатические элементы управления для водителя и пассажира.

Еще одно усовершенствование появилось в конце 1986 — на капоте были установлены газонаполненные стойки, что значительно облегчило проверку уровня жидкости.

В начале 1987 года к системе ABS бы добавлен продольный акселерометр.

Новые двигатели и дальнейшее совершенствование технической части

Серьезные изменения произошли в 1988 модельном году. Двигатель с твердосплавным подъемником объемом 2144 кубов (мощностью 200л.с., крутящим моментом 285Нм, при 3500об/мин, разгоном до 100 км/ч за 7,1 секунды, max скоростью 220км/ч), который работал на quattro с момента его запуска, был заменен агрегатом объемом 2226 кубов. Его мощность составляла 220л.с., а max скорость — 230км/ч. Новый двигатель соответствовал более строгим стандартам выбросов. Степень сжатия была увеличена с 7:1 до 8,6:1.

Завершение выпуска ur-Quattro

В 1991 году производство Audi Ur-Quattro подошло к концу. Его заменили на Audi quattro Spyder — универсалом, оснащенным 2,8-литровым двигателем V6. Модель была представлена на Франкфуртском автосалоне-1991. Это стало началом выпуска спортивных автомобилей бренда.

Технические характеристики Audi ur-Quattro

Автомобиль был оснащен 5-цилиндровым 10-клапанным двигателем SOHC объемом 2,1 л и мощностью 200 лошадиных сил. В 1987 году двигатель Audi Quattro был заменен на 2,2-литровый 5-цилиндровый двигатель DOHC, в результате чего его мощность увеличилась до 220 л.с. При расходе топлива 10,7л/100 км он разгонялся до сотни за 6,3 секунды. Максимальную скорость развивал 230км/ч при весе 1380кг.

Мощность передается на дорогу через полный привод (AWD) с 5-ступенчатой механической коробкой передач. Стандартные размеры шин составляют 215/50 на 15-дюймовых колесах спереди и 215/50 на 15-дюймовых колесах сзади. Модель Quattro —это 2-дверный и 4-местный автомобиль производства Audi, который продавался новым с 1980 по 1991 год, а после этого был доступен как подержанный автомобиль.

Каким бывает Quattro: конструктивные решения

Существует три типа конструктивного решения технологии Quattro в новых моделях Audi. Самым распространенным является самоблокирующийся центральный дифференциал, который встречается в таких автомобилях, как Q7, A4 и A6. Система приводит в движение колеса 60:40 в пользу задних колес, придавая моделям quattro еще более спортивный вид.

Тип 1A. Гидравлическая многодисковая муфта — силовой агрегат размещён поперечно

В 1998 Audi представила специальную технологию quattro для компактных моделей с поперечно расположенными двигателями. Многодисковая муфта электронного управления установлена на конце карданного вала и питается маслом от электронасоса. Когда давление масла сжимает пластины вместе, они плавно передают больший крутящий момент на переднюю ось в процентном соотношении 95:5.

Тип 1Б. Гидравлическая многодисковая муфта — силовой агрегат размещён продольно

Технология quattro для моделей с поперечно расположенными двигателями заключается в работе многодисковой фрикционной муфте при сильном акцентировании заднего привода. Исходное распределение крутящего момента выполняется между передней и задней осью в процентном соотношении 5:95. Это отличное решение для продольного двигателя и трансмиссии, идущей по прямой к задней части.

Тип 2. Самоблокирующийся межосевой дифференциал/Quattro — двигатель
размещён продольно

В машинах с продольно монтированным передним двигателем является самоблокирующийся межосевой дифференциал. В нормальном режиме движения самоблокирующийся межосевой дифференциал распределяет мощность асимметрично: 60 процентов поступает на заднюю ось и 40 процентов на переднюю ось.

Тип 3. Электромеханическая многодисковая муфта/Quattro Ultra — мотор размещён продольно

Механический дифференциал в 2016 с выходом универсала Audi A4 Allroad был сменён на многодисковую муфту электронного управления на 4 и 6-цилиндровых моторах и S tronic коробкой передач. Крутящий момент распределяется между передней и задней осью ассиметрично в процентном соотношении 95:5.

Заключение

Audi адаптирует каждую систему quattro к конкретному автомобилю, на котором она установлена. Приспосабливая систему к предназначению каждого транспортного средства, quattro может обеспечить улучшенные рабочие характеристики и тяговые преимущества.

четыре кольца, четыре ведущих колеса, 40 лет успеха! — Авторевю

Полным приводом на легковом автомобиле сейчас никого не удивить, но еще 40 лет назад привод на все колеса считался уделом серьезных внедорожников. Однако в компании Audi думали иначе, и в 1980 году свет увидел первый серийный легковой автомобиль Ur-quattro со всеми ведущими колесами. С той машины началось развитие идей легкового полного привода. А трансмиссия quattro за 40 лет совершенствовалась, принося Audi новые победы — в гонках и на мировом автомобильном рынке. Предлагаем проследить этот путь в четырех главах нашего повествования — по числу ведущих колес в приводе quattro!

Рождение легенды quattro

История полного привода quattro началась с простого и функционального, как швейцарский нож, внедорожника Volkswagen Iltis. В 1977 году эта машина c двигателем мощностью всего 75 л.с. и полностью независимой подвеской всех колес разрабатывалась для немецкого бундесвера. Но ряд заложенных в ней идей инженеры из Audi решили воплотить в проекте мощного спортивного автомобиля с полным приводом.

Осенью 1977 года первый прототип, построенный на базе обычного Audi 80, начал наматывать тестовые километры. Но одно дело придумать классную идею, и совсем другое — доказать ее перспективность руководству. И инженеры Фердинанд Пиех и Йорг Бензингер пошли ва-банк. В начале 1978 года на глазах боссов концерна прототип на летней резине с легкостью взял заледеневший 33-процентный подъем Туррахер Хое в Альпах — ранее подобное не удавалось ни одному легковому автомобилю. После этого проекту был окончательно дан зеленый свет.

Полноприводный прототип покоряет заснеженный альпийский подъем

Год спустя, когда проект обретал серийные очертания, появился еще один прототип — Allrad A2, построенный на базе седана Audi 80 B2. Он испытывался и в реальной эксплуатации: на неделю машину передали жене Эрнста Фиала, члена совета директоров компании Volkswagen. Фрау Фиал жаловалась на «скачки и дерганье автомобиля при парковке» — и это способствовало доработке потребительских качеств.

На автосалоне в Женеве в 1980 году публике представили серийный Audi Ur-quattro. Название придумал немецкий инженер Вальтер Трезер, основавший в будущем собственное тюнинг-ателье. «Ur» в данном случае переводится как «изначальный», а «quattro» — как «четыре». Этим термином впоследствии и стали обозначаться все полноприводные версии автомобилей Audi.

Первый общественный показ Audi Ur-quattro на автосалоне в Женеве в 1980 году

Ur-quattro представлял собой двухдверное четырехместное купе — с полным приводом и пятицилиндровым турбомотором. И этому автомобилю было суждено начать славную историю гоночных и серийных Audi с трансмиссией quattro.

Секрет успеха quattro

Многие задаются вопросом — что же столь выдающегося в полном приводе quattro? В основу его работы положен принцип максимальной технологичности вкупе с превосходными характеристиками надежности и выносливости.

На самых ранних автомобилях Audi quattro применялась полноприводная трансмиссия, крутящий момент в которой распределялся между осями в соотношении 50:50. Передний, задний и центральный дифференциалы были открытыми, но при необходимости их все можно было заблокировать принудительно.

На первых Audi quattro свободные диффернциалы в трансмиссии можно было заблокировать принудительно

В более поздних вариантах трансмиссии quattro применяется знаменитый самоблокирующийся межосевой дифференциал типа Torsen, ставший ее основой на многие годы, — эта система используется на автомобилях с продольным расположением двигателя. В последних генерациях quattro с «самоблоком» при нормальных условиях движения тяга между передней и задней осями распределяется асимметрично — в соотношении 40:60. Это сделано в угоду азартной, спортивной управляемости. Для уверенного движения по скользким покрытиям момент может автоматически перераспределяться — до 70% тяги на переднюю ось и до 85% на заднюю.

Одна из самых современных схем полного привода quattro получила приставку Ultra

Самый современный вариант полного привода для автомобилей Audi с продольным расположением ДВС называется quattro ultra. «Самоблок» здесь заменен фрикционной и кулачковой электромеханическими муфтами. Они мгновенно (время реакции — 0,2 с) реагируют на изменения дорожных условий, перераспределяя момент. В нормальных условиях присутствует возможность полностью отключить задний мост, что экономит до 0,3 л/100 км.

Что же касается Audi с поперечным расположением мотора, то свой вариант трансмиссии quattro они получили в конце 90-х годов. Его основой стала гидравлическая многодисковая муфта с электронным управлением, позволяющая перераспределять крутящий момент между осями. При движении по сухой дороге практически вся тяга (до 95%) приходится на передние колеса, но при их пробуксовке назад может быть отправлено до половины момента.

На Audi R8 устанавливается уникальная трансмиссия с гидравлической муфтой подключения передних колес

Особняком стоит трансмиссия с гидравлической муфтой на среднемоторном купе Audi R8. Сама муфта здесь устанавливается на дифференциале передней оси. Для лучшей управляемости и устойчивости на высоких скоростях на переднюю ось может быть передано до 50% тяги, а на заднюю — все 100%. В нормальных условиях момент распределяется в соотношении 15:85 между передней и задней осями.

История гоночных побед quattro

Успехи Audi quattro в автоспортивных сражениях интересны не только множеством побед, но и особенно — их многогранностью. Ведь ­полноприводные Audi громили своих соперников в совершенно разных гоночных дисциплинах.

Audi 80 немецкой гоночной серии DTM

А началось все в 1981 году. Тогда за рулем 320-сильной гоночной Audi quattro А1 французская гонщица Мишель Мутон, ставшая впоследствии вице-чемпионкой мира, одержала уверенную победу на первом этапе мирового первенства по ралли — выиграла сложнейшую гонку в Монте-Карло! Дальше последовало множество побед на этапах чемпионата, включая столь сложные, как Ралли Сафари в Африке.

А в 1984 году был представлен совершенно новый гоночный болид — Audi Sport quattro. Он имел укороченную на 32 см колесную базу и новый двигатель с алюминиевым блоком мощностью 450 л.с. В итоге Вальтер Рёрль за рулем этой потрясающей машины выиграл чемпионат в личном зачете, а команда Audi взяла «конструкторский» титул.

В дальнейшем были представлены еще более энерговооруженные полноприводные раллийные болиды Audi quattro S1. На закате самой быстрой в мировом ралли группы B моторы Audi выдавали уже 650 л.с. (были и 1000-сильные прототипы) — и управлять этими монстрами могли лишь самые опытные пилоты. Рёрль говорил: «Мне казалось, что я думаю слишком медленно для этой машины!»

Знаменитый Вальтер Рёрль рядом с монстром Audi quattro S1

Позже в Audi переключились на новое испытание — покорение знаменитого подъема Pikes Peak. Извилистая трасса по праву считается одной из самых сложных в мире. Тем ценнее, что с 1985 по 1987 год Audi quattro S1 побеждали в этом сумасшедшем по своей скорости соревновании.

Гоночные болиды Audi были завсегдатаями различных кольцевых чемпионатов по обе стороны океана

А в 90-х годах полный привод quattro отлично показал себя и в кольцевых чемпионатах: в 1996-м на автомобилях Audi были выиграны серии гонок категории FIA GT в шести странах мира. Уже в двухтысячных последовала грандиозная серия побед Audi в самом знаменитом автомобильном марафоне — гонке «24 часа Ле-Мана». Ну а полноприводные 600-сильные гоночные монстры, замаскированные под «малышей» Audi А1, которые могли разгоняться до 100 км/ч менее чем за две секунды, одержали множество побед и выиграли титул в мировом чемпионате по ралли-кроссу.

Двигатель этого смешного на вид «малыша» Audi S1 выдает больше 600 л.с.

Audi quattro: из прошлого в будущее

Полным приводом quattro за 40 лет оснащалось огромное количество моделей Audi. Но среди них существует «элитный клуб» по-настоящему знаковых и уникальных — настоящих жемчужин, с полным приводом quattro.

Первая из них — это, разумеется, Audi Sport quattro, появившаяся в 1984 году. Этот автомобиль представлял собой омологационный вариант раллийного монстра, громившего всех и вся на этапах чемпионата мира, — настоящий волк в овечьей шкуре! За внешностью обычного купе скрывался суперкар: пятицилиндровый двигатель с турбонаддувом выдавал 306 л.с., что обеспечивало легкой полноприводной машине разгон с 0 до 100 км/ч за 4,9 секунды! Максимальная скорость — больше 250 км/ч. Автомобиль был выпущен ограниченным тиражом 214 экземпляров и сегодня представляет особую ценность для коллекционеров.

Audi Sport quattro

В 1988 году трансмиссия quattro впервые была применена на автомобиле представительского класса Audi V8. Огромный и роскошный седан оснащался 3,6- и 4,2-литровыми двигателями мощностью 250 и 280 л.с. соответственно, а салон отличался продуманностью интерьера и прекрасной шумоизоляцией. В будущем полный привод quattro сопутствовал представительским автомобилям Audi A8 и их модификациям, стал доступен и в паре со знаменитым двигателем W12 и был адаптирован в том числе и для бронированных версий этих авто.

Audi V8

Традиция «волков в овечьей шкуре» продолжилась в 1992 году уникальной моделью Audi RS2 Avant quattro. Разработанный совместно с Porsche полноприводный универсал оснащался 315-сильным турбомотором, благодаря которому он буквально рвал асфальт четырьмя ведущими колесами. В 1999-м традицию скоростных универсалов продолжил еще более мощный, 381-сильный Audi RS4 Avant quattro, позднее появились и свирепые универсалы RS6 c более чем 500-сильными моторами.

Audi RS2 Avant quattro

В 1995 году полный привод quattro впервые скрестили с новейшим на тот момент дизельным двигателем TDI на автомобиле Audi A6. Сейчас комбинация дизеля с полным приводом на машинах марки встречается повсеместно.

Audi TT Roadster

В 1998-м было представлено спортивное купе Audi TT, годом позже появился и открытый TT Roadster. Обе версии впоследствии получили трансмиссию quattro, что сделало TT Roadster первым в мире автомобилем подобного класса с приводом на все колеса.

Audi Allroad

В 2000 году под маркой Audi появился настоящий внедорожник — модель Allroad. Приподнятый полноприводный универсал с регулируемой высотой дорожного просвета сочетал комфорт автомобиля бизнес-класса с отменной проходимостью. В 2005-м заложенные в нем идеи продолжил большой кроссовер премиум-класса Audi Q7, позже появились и другие полноприводники этой серии — Q3, Q5 и Q8.

Audi e-tron

Время не стоит на месте, но Audi не просто шагает с ним в ногу, но и опережает его! Представленный в 2018 году полностью электрический Audi e-tron продемонстрировал совершенно новую концепцию полного привода quattro. На электрическом кроссовере он согласовывает работу двух электромоторов, а на уже анонсированных еще более энерговооруженных e-tron S и e-tron S Sportback работает даже с тремя двигателями. Все для того, чтобы, как и 40 прошедших лет, обеспечивать автомобиль уверенным сцеплением с любым покрытием, а водителю дарить удовольствие от вождения!

Четыре преимущества использования полного привода quattro

1. Уверенность: за рулем Audi с полным приводом мокрые и заснеженные дороги и капризы погоды воспринимаются лишь кинофильмом за лобовым стеклом!

2. Безопасность: привод на все колеса и активные электронные системы безопасности уберегут водителя даже в самых серьезных и опасных дорожных ситуациях!

3. Спортивный азарт: в полноприводных Audi живет искра гоночных успехов и побед — водителю остается только ее найти!

4. Комфорт: трансмиссия quattro исторически прекрасно сочетается с самыми дорогими и комфортабельными автомобилями марки Audi, погружая их владельцев в атмосферу комфорта и спокойствия.

Audi Q7

все четыре колеса — журнал За рулем

За разными аббревиатурами прячутся схожие полноприводные схемы.

Полноприводная трансмиссия с электронным управлением «Вольво‑ХС90»:

Полноприводная трансмиссия с электронным управлением «Вольво‑ХС90»: 1 — щиток приборов; 2 — главный электронный модуль; 3 — блок ABS; 4 — блок управления двигателем; 5 — электронный модуль дифференциала; 6 — муфта «Халдекс».

1 — щиток приборов;

2 — главный электронный модуль;

3 — блок ABS;

4 — блок управления двигателем;

5 — электронный

модуль дифференциала;

6 — муфта «Халдекс».

КОРОТКО И ЯСНО

Большинство производителей используют незамысловатые и интуитивно понятные обозначения. Например, классическое 4×4 у «Шкоды» и «Опеля» (флагман «Инсигния»), в недрах которых трудится муфта «Халдекс».

Лишь одну цифру 4 к индексу приписывает «Кадиллак» на моделях CTS и SRX. У первой постоянный полный привод (распределение тяги 25:75), а в арсенале кроссовера муфта «Халдекс» и задний умный дифференциал eLSD. Такую же четверку ставит и «Порше» на 911-х и «панамерах» со всеми ведущими. Однако этой цифры нет на легковых «Турбо» и вседорожниках «Кайен»: они полноприводные по умолчанию. Фирменное название системы — Porsche Traction Management (PTM).

Изначально аббревиатура 4WD обозначала подключаемый полный привод, а AWD — постоянный. Со временем все смешалось: например, схемы внутри модельных рядов «Тойоты», «Мицубиси» и «Ниссана» разные, а обозначение одно — 4WD. У «Вольво» с обозначением AWD заднюю ось подключает муфта «Халдекс», а у «Крайслера-300С» постоянный полный привод, распределяющий тягу в соотношении 38:62.

Схема полного привода «Опеля-Инсигния 4×4» со спортивным шасси:

Схема полного привода «Опеля-Инсигния 4×4» со спортивным шасси: 1 — задний дифференциал, перераспределяющий под контролем электроники момент между колесами; 2 — модуль полного привода отслеживает угол поворота руля, боковое ускорение, скорость автомобиля, обороты двигателя и с помощью гидронасоса контролирует распре- деление тяги между осями и задними колесами; 3 — муфта «Халдекс».

1 — задний дифференциал, перераспределяющий под контролем электроники момент между колесами;

2 — модуль полного привода отслеживает угол поворота руля, боковое ускорение, скорость автомобиля, обороты двигателя и с помощью гидронасоса контролирует распределение тяги между осями и задними колесами;

3 — муфта «Халдекс».

Сокращение AWD использует и «Субару» для фирменного симметричного полного привода. Забавно, что в зависимости от типа коробки передач стоит одна из четырех трансмиссий. Механике положена вискомуфта, на «Форестере» с атмосферным мотором и «Импрезе XV» — даже с понижающим рядом. К пятиступенчатому автомату прилагается муфта с блокировкой центра с электронно-гидравлическим управлением (к слову, распределение момента по осям 45:55 для «Субару» нетрадиционно). Автомат с четырьмя передачами и вариатор Lineartronic дружат с системой активного распределения крутящего момента. Для лучшего охлаждения многодисковая муфта установлена в корпусе коробки передач. Заряженная WRX STI с механикой оснащена активным межосевым дифференциалом с несколькими фиксированными режимами и ручными регулировками трансмиссии, чтобы настраивать автомобиль на недостаточную или избыточную поворачиваемость.

СААБ 9–3 с муфтой «Халдекс» и электронным задним дифференциалом eLSD носит приставку XWD. Остальные автомобили 4×4 из Тролльхеттана приобретали скромную литеру Х, стоящую после обозначения модели. Как и в «Инфинити», для внедорожников буква зарезервирована в самом индексе.

РАЗНЫЕ ТЕЗКИ

Кое-кто предпочитает банальным аббревиатурам изощренные фирменные названия. Новинка в полноприводном семействе quattro — дифференциал с корончатыми шестернями, впервые примененный на «Ауди-RS5». За таким же обозначением скрывается постоянный полный привод с дифференциалом «Торсен» для продольно расположенного двигателя или подключаемая «Халдексом» задняя ось на моделях с моторами поперек. «Фольксваген» именует последний вариант 4MOTION.

Два варианта трансмиссии «Фольксвагена-Туарег»:

Два варианта трансмиссии «Фольксвагена-Туарег».

«Мерседес-Бенц» верен постоянному полному приводу. Любопытно, что тяга на моделях ML, GL и R с шильдиками 4MATIC делится поровну, на S-классе в пропорции 45:55 и 40:60 на всех остальных моделях. Для лучшей проходимости вседорожники оснащают еще и принудительными блокировками дифференциалов. БМВ с буквой Х в индексе оснащают трансмиссией xDrive, по умолчанию отдающей 60% тяги задним колесам. А на моделях Х5 и Х6 система дополнена активным задним дифференциалом Dynamic Performance Control (DPC).

КРАСИВО, НО НЕПОНЯТНО

Аналог умного баварского дифференциала работает в системе полного привода «Хонды-Ледженд» Super Handling All Wheel Drive (SH-AWD). На «Шевроле-Тахо» и «Трейлблейзере» стоит классическая внедорожная трансмиссия Autotrac 4×4 — при хорошем сцеплении машина заднеприводная, вне асфальта можно подключить переднюю ось (распределение 50:50) и еще дополнительно пониженную передачу.

«Ниссан-Теана» с шильдиком Four и «Х-Трейл» скрывают фирменный All Mode 4×4. Задние колеса подключает электромагнитная муфта, а полному приводу в сложных условиях помогают системы стабилизации и управления тягой. Вседорожники «Мицубиси» оснащены трансмиссиями Easy Select или Super Select. У первой жестко подключается передняя ось, у другой — три дифференциала с принудительной блокировкой центрального и понижающей передачей.

Подключаемый полный привод с активным распределением момента на «Мазде СХ-7»:

Подключаемый полный привод с активным распределением момента на «Мазде СХ-7»:

Философии полного привода: Quattro, 4Matic, xDrive и азиаты – в чем отличия


Извечный соперник спортивной "Импрезы" — Mitsubishi Lancer Evolution, стартовавший в том же 1992 и к настоящему времени переживший уже десятую смену поколений. Главное отличие от Subaru — поперечно расположенный двигатель, в остальном все похоже: постоянный полный привод, где "центр" изначально блокировался вискомуфтой, а теперь эта функция возложена на электронику.

Но главный козырь Mitsubishi — разработанный еще в 1996 году и совершенствовавшийся задний дифференциал AYC (Active Yaw Control): он не просто блокируется, а изменяет передаточное отношение главной передачи для каждого из колес отдельно с помощью редуктора, "подкручивая" в повороте то из них, на которое приходится большая нагрузка. В последней версии водитель может выбирать различные режимы работы трансмиссии, в зависимости от чего машина и едет по-разному: либо очень быстро и безопасно, следуя заданной траектории, либо по-хулигански, позволяя легко контролировать занос. Неудивительно, что многие эксперты называют нынешний EVO лучшим "драйвер'c каром" в мире из числа относительно недорогих, а недавнее решение японской компании прекратить его выпуск повергло поклонников в уныние.

Впрочем, нечто подобное можно испытать и за рулем куда более бюджетного "японца", Nissan Juke, — разумеется, в полноприводной версии. Его трансмиссия, конечно, попроще, но в ней есть своя изюминка: в приводе задних колес используется не одна фрикционная муфта, а две, своя для каждого колеса, и все та же вездесущая электроника теоретически может передавать тягу, например, только на правую сторону.

На практике это выливается в весьма эффективное оружие против недостаточной поворачиваемости, да и с вывешиванием колес такой Juke справляется очень достойно, — впрочем, последнее относится уже к проходимости, а мы ведем речь о "драйве". И тут у "Ниссана" есть еще одно выдающееся достижение в лице суперкара GT-R, примечательного не столько типом полного привода (между осями — многодисковая муфта, сзади — механический "самоблок"), сколько оригинальностью компоновки.

При переднем расположении двигателя его коробка передач вынесена к задним колесам для лучшей развесовки (так называемая схема transaxle), поэтому к ней идет один карданный вал, а другой, практически такой же длины, для привода передних колес, проходит параллельно ему в обратном направлении. На какие только ухищрения не пойдешь ради скорости и удовольствия от вождения!

Разумеется, приведенными примерами список разнообразных систем полного привода, используемых японскими производителями, не исчерпывается: для внутреннего рынка очень многие легковые модели, которые мы получаем в переднеприводной ипостаси, выпускаются в диковинных для нас модификациях "4х4".

Хотя в России, например, еще не так давно можно было приобрести седан Honda Legend с интеллектуальным приводом, распределявшим мощность, опять же, индивидуально для каждого колеса (впоследствии от этой системы отказались из-за дороговизны). Но практически все трансмиссии являются вариациями описанных схем, а отличия заключаются, в основном, в конструкции механизмов блокировки: это может быть электропривод или гидравлика, а у кого-то до сих пор в ходу старые добрые вискомуфты. Общая же тенденция — все более широкое применение электроники, от сложности и настроек которой сегодня зависит едва ли не больше, чем от механической составляющей.


Quattro Evolutions | автомобили с полным приводом, автомобили 4x4, грузовики с полным приводом, 4motion, quattro, xDrive, SH-AWD, Haldex, Torsen, wiki

quattro I (Править)

Используется с 1981 по 1987 годы в Audi quattro turbo coupe, Audi 80 B2 на платформе (1978–1987), на платформе Audi 100 C3 (1983–1987), Audi 4000, Audi 5000 на американском рынке.

Тип: Постоянный полный привод.

  • Открытый межосевой дифференциал, блокируется вручную переключателем на центральной консоли. 1
  • Открытый задний дифференциал, блокируется вручную переключателем на центральной консоли. 1
  • Открытый передний дифференциал (без блокировки).

1 АБС отключена при блокировке.

Рисунок: кнопка блокировки дифференциала audi quattro evolution 1

Когда два дифференциала заблокированы, до 100% крутящего момента может передаваться на любую ось. Автомобиль не двинется с места, если одно переднее и оба задних колеса потеряют сцепление с дорогой.

Плюсы: Настоящий солидный внедорожник, очень хорош для бездорожья.

Минусы: не годится для повседневного использования, требует вмешательства водителя.

Вы видели лучшее описание Quattro I в бумажном журнале? Не могли бы вы отсканировать его или сфотографировать и отправить на адрес?

quattro II (Править)

Используется с 1988 г. на платформах Audi B2 и C3 старого поколения и Audi quattro turbo coupe до конца их производства, а также на платформе B3 нового поколения (1989–1992) Audi 80/90 quattro, платформе B4 (1992–1995) Audi 80 , Coupe quattro, S2, RS2, платформа C4 (1991-1994) Audi 100/200 quattro, S4.

Тип: Постоянный полный привод.

  • Межосевой дифференциал Torsen типа I, разделение 50/50 в нормальных условиях, автоматическая блокировка с передачей до 80% крутящего момента на любую ось.
  • Открытый задний дифференциал, блокируется вручную с помощью переключателя на центральной консоли, расположенного рядом с ручным тормозом. 1
  • Открытый передний дифференциал (без блокировки).

1 АБС отключена при блокировке, автоматически разблокируется, если скорость превышает 25 км / ч (15 миль / ч)

Рисунок: audi quattro evolution 2 кнопка блокировки заднего дифференциала

Когда задний дифференциал заблокирован вручную, автомобиль не будет двигаться, если одно переднее и оба задних колеса теряют сцепление с дорогой, но это происходит только тогда, когда все колеса находятся на земле.Обратите внимание, что из-за конструктивной особенности дифференциала Torsen (TORque SENsing), если крутящий момент не обнаруживается на одной оси, Torsen работает как открытый дифференциал, т.е. если одно переднее колесо поднимается в воздух, дифференциал Torsen не блокируется, все мощность двигателя будет передаваться только на это единственное колесо, и автомобиль не сможет двигаться.

Плюсы: Всепогодный полный привод с автоматическим распределением крутящего момента спереди / сзади.Ручная блокировка заднего дифференциала требуется только в очень тяжелых условиях.

Минусы: Если одно переднее колесо окажется в воздухе, свободно вращаясь, полный привод не будет работать.

Вы видели лучшее описание Quattro Ii в бумажном журнале? Не могли бы вы отсканировать его или сфотографировать и отправить на адрес?

quattro III (Править)

Используется на Audi V8 с 1990 г.

Тип: Постоянный полный привод. Система различается в зависимости от используемой коробки передач:

  • V8 с автоматической коробкой передач:
    • Межосевой дифференциал планетарной передачи с многодисковой блокирующей муфтой с электронным управлением.
    • Дифференциал Torsen тип I. Задний.
    • Открытый дифференциал передний.
  • V8 с механической коробкой передач:
    • Центральный дифференциал Torsen типа I.
    • Дифференциал Torsen тип I. Задний.
    • Открытый дифференциал передний.

Автомобиль не сможет двигаться, если одно переднее и оба задних колеса потеряют сцепление с дорогой. Эффект Торсена с передним колесом, поднятым в воздух, не произойдет на V8 с автоматической коробкой передач, потому что он не имеет межосевого дифференциала Torsen - если передняя ось теряет тягу, многодисковая муфта автоматически блокируется, передавая до 100% крутящего момента. к задней оси.

Плюсы: Постоянный полный привод в любую погоду, без вмешательства водителя.

Минусы: -

Вы видели лучшее описание Quattro Iii в сети? Отправьте нам ссылку или опубликуйте ее в комментарии ниже!

quattro IV (Править)

Используется с 1994 года на Audi A6 / S6 C4 (обновленная Audi 100), затем на Audi A4 / S4, A6 / S6 C5, A8 / S8 как с механической, так и с автоматической коробкой передач нового поколения (с 1998 по 2007 год). Также на VW Passat B5 и Phaeton 4motion.

Тип: Постоянный полный привод.

Блокируемый вручную задний дифференциал был заменен электронной блокировкой дифференциала (то есть имитацией дифференциала с ограниченным скольжением - система определяет пробуксовку колес с помощью датчиков ABS и тормозит вращающиеся колеса, что приводит к передаче крутящего момента через открытый дифференциал на другое колесо с большей тягой). EDL работает на скорости до 40 км / ч (25 миль / ч), на более мощных версиях (S4 / S6 / S8) - до 80 км / ч (50 миль / ч). Помимо торможения колес Audi A8 / S8 также ограничивает частоту вращения двигателя при чрезмерной пробуксовке колес.

EDL контролирует передачу крутящего момента из стороны в сторону. Если, например, оба задних колеса буксуют и вращаются с одинаковой скоростью, EDL не задействуется. Это центральный дифференциал Torsen, который управляет передачей крутящего момента спереди назад.

Это превосходная система полного привода для дорожного автомобиля. В условиях бездорожья автомобиль не сможет двигаться только тогда, когда все четыре колеса потеряют сцепление с дорогой. Эффект Торсена с передним колесом в воздухе не возникает на quattro IV, потому что электронная блокировка дифференциала затормаживает вращающееся колесо, а межосевой дифференциал Torsen передает крутящий момент на заднюю ось.

В условиях бездорожья (колеса в воздухе и препятствие, не позволяющее автомобилю двигаться вперед) автомобиль не будет двигаться дальше, если одно переднее и одно заднее колесо теряют сцепление с дорогой. Причина такого поведения заключается в том, что система электронной блокировки дифференциала не заменяет механическую блокировку дифференциала и не может передать достаточный крутящий момент на другое колесо. Автомобиль будет вращать одно переднее и одно заднее колесо с потрескиванием EDL, пытаясь их остановить.

Плюсы: Хороший всепогодный полный привод для использования на дорогах, без вмешательства водителя.

Минусы: Когда оба передних или оба задних колеса находятся на льду, катках или подняты в воздух, полный привод не работает.

Вы видели лучшее описание Quattro Iv в сети? Отправьте нам ссылку или опубликуйте ее в комментарии ниже!

quattro V (Править)

Используется на Audi Q7 (2005-), RS4 B7 manual (2005-), S4 B7 manual (2006-), A4 B8 всех модификациях (2007-), A5, A6 facelift (? 2006- проверить)

Тип: Постоянный полный привод.

Рисунок: Межосевой дифференциал Torsen типа III на quattro evolution V

Посмотрите, как работает «активный спортивный дифференциал» (с 2:40):

Рисунок: Дифференциал Audi active sport

На этом автомобиле было изменено распределение крутящего момента для улучшения управляемости. Предыдущие поколения quattro критиковались за неустойчивое поведение на скользкой дороге, когда поведение автомобиля могло внезапно измениться с недостаточной поворачиваемости на избыточную.Передача большего крутящего момента на заднюю ось в quattro поколения V дает ощущение привода задних колес.

В условиях бездорожья автомобиль не сможет двигаться только тогда, когда все четыре колеса потеряют сцепление с дорогой.

В условиях бездорожья (колеса в воздухе и препятствие, не позволяющее автомобилю двигаться вперед) автомобиль не будет двигаться дальше, если одно переднее и одно заднее колесо теряют сцепление с дорогой. Причина такого поведения в том, что электронная блокировка дифференциала не заменяет механическую блокировку дифференциала и не может передать достаточный крутящий момент на другое колесо.Автомобиль будет вращать одно переднее и одно заднее колесо с потрескиванием EDL, пытаясь их остановить.

Плюсы: Хороший всепогодный полный привод для использования на дорогах, без вмешательства водителя.

Минусы: Когда оба передних или оба задних колеса находятся на льду, катках или подняты в воздух, полный привод не работает.

Вы думаете, что информация о Quattro V неверна? Отправьте нам то, что вы знаете, или оставьте комментарий ниже.

quattro VI (Править)

Используется на Audi RS5 (2010 -...)

Тип: Постоянный полный привод.

  • Центральный дифференциал с коронной шестерней, разделение крутящего момента 40/60 между передней и задней частью, автоматическая блокировка с переменной передачей крутящего момента от 70/30 до 15/85 спереди назад.
  • Открытый задний дифференциал. Audi RS5 - задний «активный спортивный дифференциал».
  • Открытый передний дифференциал.

Электронная система векторизации крутящего момента. Эта система применяет тормоза к внутреннему колесу при повороте автомобиля.

Рисунок: дифференциал коронной шестерни audi

Рисунок: дифференциал коронной шестерни audi

Рисунок: дифференциал коронной шестерни audi

«Audi не пожалела времени, чтобы также отметить, что RS5 оснащен новой технологией quattro: дифференциалом с коронной шестерней. Этот новый дифференциал представляет собой самоблокирующийся центральный дифференциал, который, по словам Audi, является легким и сохраняет высокое передаточное отношение. Передаточное отношение мощности сзади может быть изменено на 70 процентов вперед или 85 процентов назад - в зависимости от того, где требуется мощность.В нормальных условиях RS5 имеет разделение передних и задних колес 40:60 ». [1]

"Внутри нового межосевого дифференциала находятся две вращающиеся коронные шестерни, которые обязаны своим названием коронной конструкции их зубьев. Задняя коронная шестерня приводит карданный вал в заднюю ось, а передняя - на выходной вал, идущий вперед. дифференциал оси Венечные шестерни приводятся в движение четырьмя компенсирующими шестернями, установленными на шарнирах, расположенными под углом 90 градусов друг к другу, и приводятся в движение корпусом дифференциала, т.е.е. за выходной вал коробки передач.

В нормальных условиях движения две коронные шестерни вращаются с той же скоростью, что и корпус. Из-за своей особой геометрии они имеют совершенно разные рычажные эффекты. Обычно 60 процентов крутящего момента двигателя передается на задний дифференциал, а 40 процентов - на передний дифференциал.

Если крутящие моменты изменяются из-за того, что одна ось теряет сцепление с дорогой, внутри дифференциала возникают разные скорости и осевые силы, и соседние пакеты пластин прижимаются друг к другу.Результирующий эффект самоблокировки теперь направляет большую часть крутящего момента на ось с лучшим сцеплением; до 85 процентов могут стекать обратно. В противоположном сценарии - если задний мост имеет меньшее сцепление с дорогой - то же самое происходит в обратном порядке; теперь до 70 процентов крутящего момента передается на переднюю ось.

С

Полный привод Audi quattro®

Перейти к основному содержанию
  • quattro®
  • Модели
    • Седаны и спортбэки
    • Внедорожники и универсалы
    • Купе и кабриолеты
    • Ауди Спорт
    • Электрический и гибридный
    • Седаны и спортбэки
    • Внедорожники и универсалы
    • Купе и кабриолеты
    • Ауди Спорт
    • Электрический и гибридный
  • Инвентарь
  • Технологии
    • Ауди Спорт

Обзор: колеса Fulcrum Racing Quattro

Много колес за небольшие деньги - первая мысль, которая приходит на ум, когда речь идет о новых колесах Fulcrum Racing Quattro, последнем дополнении к итальянским производителям колес расстановка.

Racing Quattros занимает промежуточное положение между Racing 3 (/ content / review / 53415-fulcrum-racing-3-wheelset) и Racing 5 в ассортименте компании и может быть как доступным тренировочным рулем, идеальным для зимы, так и для аэрогонок. колесо само по себе. Quattros позиционируется как прочная универсальная аэродинамическая колесная пара, которая не ломает банк в 299,99 фунтов стерлингов.

Найти колеса Fulcrum Quattro в Интернете
Найти продавца Fulcrum

Самая примечательная особенность Quattros - аэроалюминиевый обод глубиной 35 мм, который с увеличенным фланцем на задней ступице привода делает спицы короткими, что обеспечивает прочную колесную пару.Их вес 1787 г (немного выше заявленных 1710 г) не особо легкий, но он хорошо сравнивается с другими колесами с аналогичной ценой.

Обод более жесткий в радиальном направлении, чем традиционный обод с мелким коробчатым сечением, что означает, что для их сборки можно использовать меньше спиц. Спицы из нержавеющей стали с прямыми лопастями на переднем колесе и 21 на заднем колесе. Они закреплены на ободах с помощью умных красных сосков и зашнурованы радиально спереди, а на заднем колесе используется фирменный узор шнуровки 2: 1 Two-to-One.

При наличии двух спиц на ведущей стороне на каждую спицу на неприводной стороне натяжение спиц может быть выше и равномерно распределено. Спицы удерживаются во фланцах с помощью системы предотвращения вращения, что означает, что во время сборки или замены спиц, аэродинамические спицы ориентированы правильным образом.

Учитывая их цену, они исключительно хорошо сделаны и выдержали многие месяцы тяжелой езды без каких-либо признаков стресса. Я использовал эти колеса на своем многолетнем тестовом мотоцикле Cannondale Evo, и, хотя им явно не хватает быстроты легкого руля, однажды до крейсерской скорости они хорошо едут.

Являются ли 35-миллиметровые обода Racing Quattros более аэродинамичными, чем Shimano RS80, обычные колесные пары с коробчатым сечением, которые они заменили? Не очень важно, если судить по моему опыту, вам будет трудно заметить разницу. При тестировании на знакомых дорогах я обнаружил лишь небольшую разницу. Реальность такова, что было бы трудно прийти к разумному выводу об их аэродинамических характеристиках, не включив в процедуру испытаний аэродинамическую трубу.

Обратной стороной всей этой радиальной жесткости является то, что на некоторых неровных дорогах моей тестовой трассы они иногда становились жесткими.Они хороши на любой гладкой поверхности, но на дороге, где отрывается верхний слой гудрона, они могут вызывать раздражение. Хотя они впечатляюще сильны ... Я пробил несколько выбоин во время ночных тренировок, и на них нет следов вмятин или вмятин, и они не отклонились от истинного значения.

Если подвесить байк, то видно, что, хотя ускорение ограничено из-за их веса, когда они набирают скорость, они катятся вместе с хорошей скоростью. Они прекрасно реагируют на быстрые повороты и чувствуют себя твердыми при тяжелом спринте, а резкое изменение направления их тоже не беспокоит.

Итак, очень прочная и прочная колесная пара с разумной аэродинамической скоростью, они хорошо смотрятся с умными наклейками и очень долговечны, а подшипники работают плавно. За деньги мы готовы не обращать внимания на иногда жесткую езду и наслаждаться их быстрыми ходовыми качествами.

Quattros обладает всеми признаками идеальной колесной пары для тренировок, которая выдержит даже тяжелую езду, поскольку они хорошо подходят для достаточно быстрого набора колес для летних гонок.

Вердикт

Колесо много за не большие деньги.Быстрый и надежный, универсальный

Если вы думаете о покупке этого продукта с помощью кэшбэка, почему бы не использовать страницу road.cc Top Cashback и получить максимальный кэшбэк, поддерживая ваш любимый независимый сайт о велосипедах

road.cc отчет об испытаниях

Марка и модель: Колеса Fulcrum Racing Quattro

Расскажите, для чего предназначен этот продукт и для кого он предназначен. Что об этом говорят производители? Как это соотносится с вашими собственными чувствами по этому поводу?

Racing Quattro Wheelset может похвастаться клинчером с глубоким профилем 35 мм, что, вероятно, является лучшим доступным аэродинамическим колесом.Мало того, что эти колеса аэродинамические, Fulrum удалось снизить вес колесной пары до 1710 г, что лучше, чем у многих аналогичных колес с мелким сечением. Quattro поставляется с прямыми аэродинамическими спицами и красными анодированными ниппелями в сочетании с наклейками-невидимками, чтобы завершить впечатляющую колесную пару. Предлагая все, от аэродинамического профиля до легендарной прочности Fulcrum и конкурентоспособного веса, они являются ведущей колесной парой

для шоссейных дорог и триатлона.

Расскажите подробнее о технических аспектах продукта?

Обод клинчерного профиля из легкого сплава 35 мм

16 из нержавеющей стали, прямые спицы AERO спереди и 21 сзади.

Новая ступица с алюминиевой антиротационной системой с регулируемым промышленным подшипником.

Очень прочные полностью герметичные втулки с картриджными подшипниками Fulcrum

Фланец ступицы Mega Drive для превосходной передачи мощности

Великолепная графика и ниппели увеличенного размера из красного сплава

Оцените товар за качество строительства:

8/10

Они прочные и очень хорошо сложенные и не нуждались в каком-либо внимании за пару месяцев тяжелой езды.Спицы по-прежнему в порядке, а ступицы по-прежнему гладкие

Оцените товар за производительность:

7/10

Они немного жесткие из-за жесткого 35-мм обода, и их аэродинамические характеристики сложно оценить. Но судя по ощущению сиденья штанов, они отлично работают.

.

Оцените долговечность продукта:

8/10

Оцените вес продукта, если возможно:

6/10

Есть более легкие колеса, но по этой цене они обеспечивают хороший баланс, и, что важно, вы действительно не замечаете большого веса при езде на

.

Оцените комфортность продукта, если применимо:

5/10

Жесткий обод диаметром 35 мм для жесткой езды по неровным дорогам

Оцените ценность продукта:

8/10

Учитывая все обстоятельства, это чрезвычайно привлекательный комплект колес по этой цене

Расскажите, как в целом продукт работал по назначению

Работает очень хорошо, плюсов больше, чем минусов

Расскажите, что вам особенно понравилось в товаре

Прочный и долговечный, несмотря на тяжелую езду, твердые дороги и ужасную погоду.Они тоже отлично смотрятся

Расскажите, что вам особенно не понравилось в данном товаре

Суровая поездка иногда раздражает

Вам понравилось пользоваться продуктом? Есть

Вы бы подумали о покупке этого продукта? Есть

Вы бы порекомендовали этот продукт другу? да

Что еще можно сказать о продукте в заключение?

У них есть все отличительные черты идеальной колесной пары для тренировок, которая выдержит некоторые тяжелые поездки, поскольку они хорошо подходят для достаточно быстрого набора колес для летних гонок.

Возраст: 31 Рост: 180 Вес: 67

Я обычно катаюсь: Мой лучший велосипед:

Я катаюсь: 10-20 лет Катаюсь: Каждый день Я бы классифицировал себя как: Эксперт

Я регулярно езжу на следующих видах катания: шоссейные гонки, гонки на время, велосипедный кросс, поездки на работу, туризм, mtb,

Audi представила новую систему полного привода Quattro с технологией Ultra

Audi представила новую версию системы полного привода Quattro для автомобилей с продольно установленными двигателями.Эта новая полноприводная система, получившая название Quattro с технологией Ultra, дебютирует в Audi A4 Allroad 2017 года и была оптимизирована для улучшения тяги и управляемости без ущерба для экономии топлива.

Quattro с технологией Ultra является прогнозирующим и использует набор датчиков для постоянного просмотра и анализа дорожных условий, поведения водителя и таких факторов, как крутящий момент двигателя, угол поворота рулевого колеса и скорость рыскания, чтобы определить, нужен ли ему полный привод. В системе также используется многодисковая муфта с электромеханическим приводом, установленная на конце коробки передач с двойным сцеплением и задней шестерни, чтобы исключить механическое сопротивление и снизить привод на задние колеса, когда переднего привода будет достаточно для повышения экономии топлива.

В зависимости от модели многодисковое сцепление с электромеханическим приводом состоит из пяти и семи пар вращающихся дисков сцепления в масляной ванне. Полный привод активируется, когда пластины прижимаются друг к другу, а контактное давление между ними используется для распределения привода между передней и задней осями. Кроме того, многодисковая муфта замыкается, приводя в действие приводной вал, и ускоряет передачи заднего дифференциала, в то время как кулачковая муфта замыкается, а штифт расцепляет стопорный рычаг.

Переднее многодисковое сцепление работает с новым задним дифференциалом с кулачковой зубчатой ​​передачей с разъединителем, который приводится в действие кулачковой муфтой. Мощность передается на задние колеса, когда разъединитель закрыт, а приводной вал и дифференциал работают. В режиме привода на передние колеса передняя многодисковая муфта отключает приводной вал, а разъединяющее устройство в заднем дифференциале размыкается, чтобы уменьшить сопротивление и трение. Также существует эффект пассивного вектора крутящего момента на задних колесах, который достигается за счет избирательного торможения с помощью датчиков в системе контроля устойчивости и антиблокировочной тормозной системе.

По сравнению со старым полноприводным агрегатом Quattro, новая система Quattro Ultra легче на 8,8 фунта. Система также была разработана вместе с механическими коробками передач Audi и коробками передач с двойным сцеплением нового поколения для автомобилей с продольно расположенными двигателями.

Фото 8/17 | Audi подробно рассказывает о новой системе полного привода Quattro с технологией Ultra

Co to jest AWD - Полный привод

Układ napędu na cztery koła, niekiedy nazywany napędem stałym .Umownie przyjęło się, że w układzie oznaczanym jako AWD, system przeniesienia napędu na obie osie pojazdu jest tak zbudowany, że w sposób ciągły w czasie jazdy wowsfrotowy. Producenci samochodów nie trzymaj się ściśle tej Definicji, więc opisany sposób działania nie musi pokrywać się z oznaczeniem AWD na nadwoziu auta .

W systemie typu AWD proporcje rozdziału momentu obrotowego pomiędzy osiami mogą być stałe (wówczas mówimy o stałym napędzę na cztery koła) co realizuje centralny mechanizm róW tym other przypadku sprzęgło może odłczać napęd jednej z osi całkowicie, a wtedy nie mowimy już o napędzie AWD, lecz z reguły 4WD (to też nie jest ścisła Definicja). Jeśli sprzęgło zawsze w jakimś stopniu jest "spięte", wówczas na obie osie zawsze trafia jakaś część momentu obrotowego. Można mówić tu o napędzie zmiennym, czyli takim, w którym proporcje rozdziału momentu obrotowego pomiędzy osie zmieniają się.

Zalety i wady napędu AWD

Główną zaletą napędu AWD jest brak konieczności ingerencji ze strony kierowcy w zależności od warunków jazdy - w przeciwieństwie do napędu dołączanego ręcznie.Dodatkową zaletą napędu zmiennego jest to, że proporcje momentu obrotowego mogą się zmieniać i dopasować do sytuacji drogowej - w przeciwieństwie do stałego napędu namemny rztery kołiza zymní kołiza zymny. Z kolei w przypadku napędu z centralnym dyferencjałem zalet jest niezmienny rozdział sił napędowych, a zatem bardzo przewidywalne zachowanie pojazdu w czasie jazdy.

Dużą wadą takowego (z Mechanizmem rónicowym) jest to, że proporcje rozdziału momentu na obie osie są niezmienne, co oznacza, że ​​w niektórych sytuacjach napęd nie jest w stanzchnie przeen.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
