Электромеханический стояночный тормоз EPB: устройство и принцип работы

Важной частью любого автомобиля является стояночный тормоз, который фиксирует автомобиль на месте во время стоянки и предупреждает его непроизвольное откатывание назад или вперед. Современные автомобили все чаще стали оснащаться электромеханическим типом стояночного тормоза, в котором электроника заменяет привычный “ручник”. Аббревиатура электромеханического стояночного тормоза “EPB” расшифровывается как Electromechanical Parking Brake. Рассмотрим основные функции EPB и его отличия от классического стояночного тормоза. Разберем элементы устройства и принцип его работы.

Функции EPB

Клавиша включения электромеханического ручного тормоза с кнопкой Аuto Hold

К главным функциям EPB относятся:

удержание транспортного средства на месте при стоянке;
аварийное торможение при выходе из строя рабочей тормозной системы;
предотвращение отката автомобиля при старте на подъеме.

Устройство EPB

Электромеханический ручник устанавливается на задние колеса автомобиля. Конструктивно он состоит из следующих элементов:

тормозной механизм;
привод;
электронная система управления.

Схема управления электромеханическим стояночным тормозом

Тормозной механизм представлен штатными дисковыми тормозами автомобиля. Конструктивные изменения коснулись только рабочих цилиндров. На суппорте тормозного механизма устанавливается привод стояночного тормоза.

Электропривод ручника состоит из следующих частей, находящихся в одном корпусе:

электродвигатель;
ременная передача;
планетарный редуктор;
винтовой привод.

Электродвигатель посредством ременной передачи приводит в движение планетарный редуктор. Последний, снижая уровень шума и массу привода, воздействует на перемещение винтового привода. Привод, в свою очередь, отвечает за поступательное движение поршня тормозного механизма.

Электронный блок управления состоит из:

входных датчиков;
блока управления;
исполнительных механизмов.

Входные сигналы поступают в блок управления, как минимум, с трех элементов: с кнопки включения ручника (располагаемой на центральной консоли автомобиля), с датчика уклона (интегрирован в сам блок управления) и с датчика педали сцепления (расположенного на приводе сцепления), который фиксирует положение и скорость отпускания педали сцепления.

Блок управления через сигналы датчиков воздействует на и

Пять ошибок при использовании ручника, сокращающие ему жизнь — Российская газета

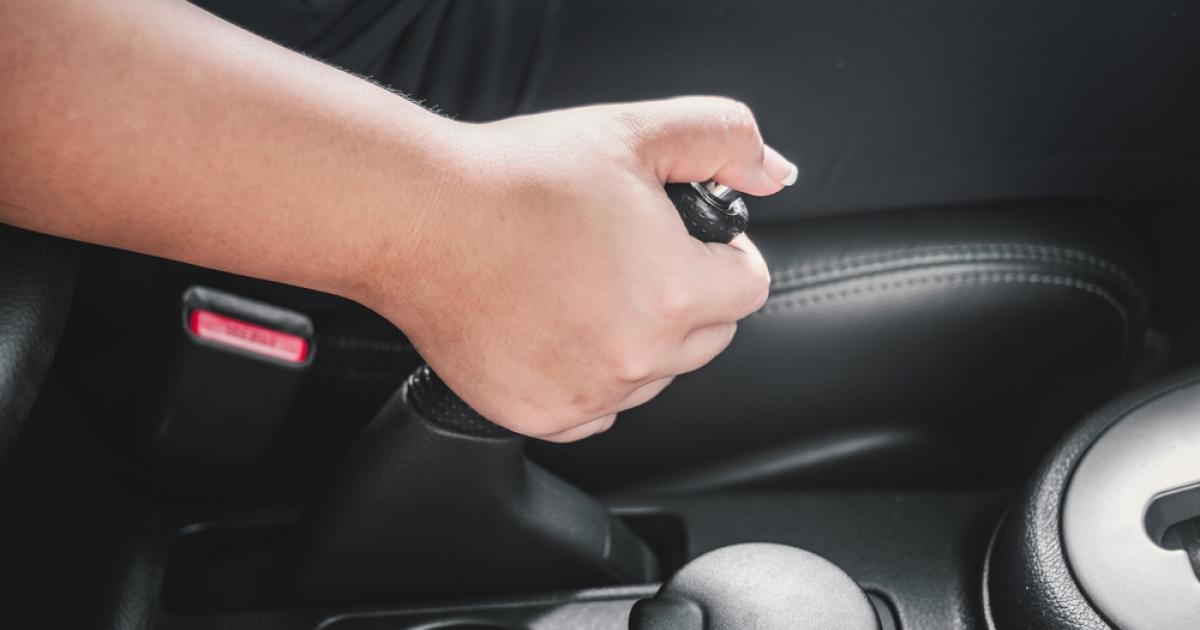

Механический стояночный тормоз, он же «ручник» (в ряде моделей, ориентированных на американский рынок, педальный аналог — «ножник») — инструмент, предназначенный для удержания транспортного средства на стоянках и прежде всего — уклонах, но может использоваться также как экстренная аварийная тормозная система при отказе основной. В нашем обзоре — ключевые ошибки, которые совершают водители, задействуя механический «ручник».

Орудие дрифта

Не секрет, что механический ручной тормоз используется во время спортивной езды, чтобы отправить машину в поворот.

Для этого при заходе на вираж водитель временно блокирует колеса задней оси резким, коротким затягиванием «ручника», провоцируя срыв в скольжение, а в ряде случаев дрифтер «играет» степенью затянутости стояночного тормоза, выстраивая нужную траекторию.

В чем опасность? Во-первых, вы можете переоценить свои драйверские силы и вызвать неконтролируемый занос. Кроме того, при дрифте с «ручником» происходит экстремальное воздействие на механизмы «ручника». Наиболее частое последствие — растяжение или даже обрыв троса. Одновременно провоцируется повышенный износ тормозных механизмов.

Движение на «ручнике»

Практически каждый водитель хотя бы раз начинал движение, забыв снять автомобиль со стояночного тормоза. Чем чревата такая ситуация?

Невнимательный водитель может не заметить индикатор на панели приборов, и продолжить движение, не осознавая, что автомобиль двигается с ощутимым усилием.

Чем дальше и дольше он проедет, тем сильнее нагреются тормозные механизмы (чревато не только стиранием колодок и тормозных дисков, но также перегревом дисков, суппортов и тормозных цилиндров). А уж то, что растянется тросик «ручника», — практически неизбежно. Кроме того, двигатель и трансмиссия будут работать при езде на «ручнике» с повышенной нагрузкой, а также будет происходить неравномерный и быстрый износ шин.

Постановка на «ручник» зимой

Зимой водителям следует по возможности избегать постановки машины на «ручник» после долгой и интенсивной езды, моек, проезда луж и перед резким похолоданием. Лучше зафиксировать машину на передаче (механика) или в режиме Parking (автоматизированные коробки).

В противном случае из-за затянутого ручного тормоза тормозные колодки могут примерзнуть к барабанам или диску, и когда утром вы решите стартовать, задние тормоза попросту заклинит. Если продолжить в такой ситуации движение, можно повредить и основной тормозной механизм и элементы ручного тормоза. Поэтому, если вы попали в такую ситуацию, попробуйте отогреть замерзший механизм теплой водой, вылив ее на тормозной барабан или диск из бутылки или чайника.

Или, скажем, если у вас в запасе имеется шланг, можно надеть его на выхлопную трубу и направить другой конец на тормозные механизмы, чтобы прогреть их выхлопными газами. В случае с барабанными тормозами можно также снять поочередно задние колеса и постучать по «барабанам» через деревянную проставку. С дисковыми механизмами все еще проще. Разморозить их поможет обычная «омывайка», которую нужно будет вылить непосредственно на колодки.

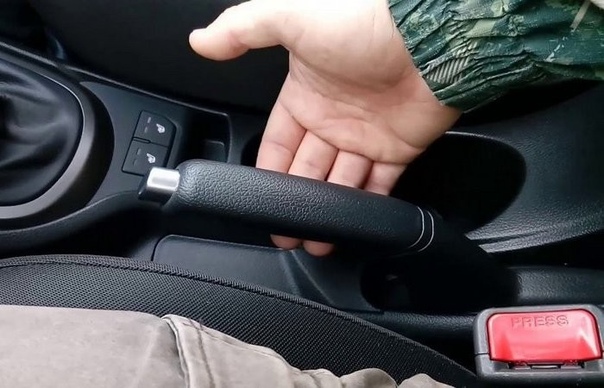

Неправильное затягивание

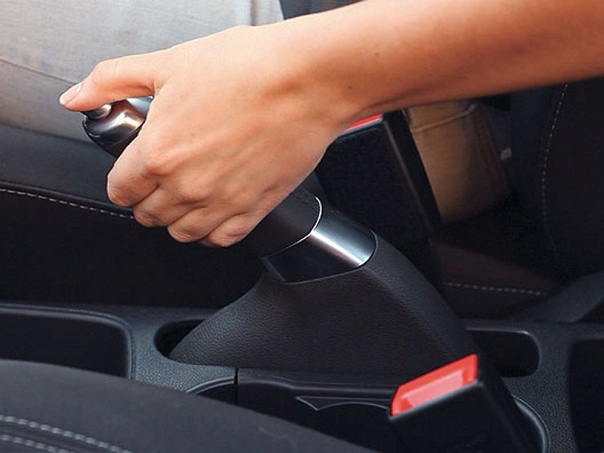

Многие водители имеют привычку затягивать «ручник» от души, буквально пока хватает сил, причем этим грешат даже хрупкие девушки. Общее правило — на машине с правильно отрегулированным механическим стояночным тормозом щелчков должно быть примерно три-четыре и уж точно никак не более восьми.

Есть и другая крайность — поднимать ручной тормоз всего до одного-двух щелчков. Этого может хватить для того, чтобы заблокировать колеса и удержать машину на уклоне. Кстати, чтобы проверить правильность настройки стояночного тормоза в «домашних» условиях, нужно затянуть его до отказа, включить первую передачу и плавно отпускать сцепление (на машинах с механикой). При исправном стояночном тормозе двигатель должен заглохнуть, а вот если машина начала движение, «ручник» не в порядке — его следует настроить (подтянуть) на сервисе.

Полагаться только на ручник

Привычка пользоваться только «ручником», не применяя для фиксации машины также и передачу (механика), — вредная привычка.

Не исключен сценарий, особенно на уклоне больше 10 градусов и особенно на мокрой или сколькой поверхности, когда усилия «ручника» окажется недостаточно, и машина отправится в «свободное плавание».

Вероятность этого увеличивается, если «ручник» настроен неправильно или натяжение ослабло от ошибок, описанных выше. Особый случай — когда вы оставляете машину на «ручнике» надолго (на месяц и больше). В этом случае не исключено, что колодки прикипят к дискам. Поэтому если ставите автомобиль на прикол надолго, например, в гараже, включите передачу, а под колеса подложите кирпичи или противооткатные упоры.
