Строим универсальную, машинную USB зарядку (попытка номер раз) / Хабр


Здравствуйте Хабра-господа и Хабра-Дамы!
Думаю некоторым из Вас знакома ситуация:
«Автомобиль, пробка, N-ый час за рулем. Коммуникатор с запущенным навигатором уже 3-й раз пиликает об окончании заряда, несмотря на то что все время подключен к зарядке. А Вы, как на зло, абсолютно не ориентируетесь в этой части города.»
Далее, я расскажу о том, как имея в меру прямые руки, небольшой набор инструментов и немного денег соорудить универсальную (подходящую для зарядки номинальным током, как Apple, так и всех остальных устройств), автомобильную USB зарядку для Ваших гаджетов.

ОСТОРОЖНО: Под катом много фото, немного работы, никакого ЛУТ и нет хеппи энда (пока нет).

Автор, нафига все это?


Некоторое время назад со мной приключилась история описанная в прологе, китайский usb-двойник, абсолютно бессовестно дал разрядиться моему смарту во время навигации, из заявленных 500mA он выдавал около 350 на оба сокета. Надо сказать я был очень зол. Ну да ладно — сам дурак, решил я, и в этот же день, вечером, был заказан на eBay автомобильный зарядник на 2А, который почил в недрах китайско-израильской почты. По счастливой случайности, у меня завалялась платка конвертор DC-DC step down с выходным током до 3-х А и я решил на ее базе собрать себе надежный и универсальный зарядник для автомобиля.

Немного о зарядных устройствах.
Большинство зарядных устройств, которые присутствуют на рынке, я бы поделил на четыре типа:
1. Яблочные — заточенные под Apple-устройства, снабженные небольшой зарядной хитростью.
2. Обычные — ориентированные на большинство гаджетов, которым достаточно закороченных DATA+ и DATA- для потребления номинального тока заряда (тот, что заявлен на зарядном устройстве Вашего гаджета).
3. Бестолковые — у которых DATA+ и DATA- висят в воздухе. В связи с этим, Ваше устройство решает, что это USB-хаб или компьютер и не потребляет более 500 mA, что отрицательно сказывается на скорости заряда или вообще в отсутствии оного под нагрузкой.
4. Хитро%!$&е — так как внутри у них установлен микроконтроллер, который
сообщает устройству, что то из разряда того, что небезызвестный герой Киплинга сообщал животным — «Мы с тобой одной крови, ты и я»,
проверяет оригинальность зарядки. Для всех же остальных устройств они являются ЗУ третьего типа.

Последние два варианта, в силу понятных причин, считаю не интересными и даже вредными, поэтому сосредоточимся на первых двух. Поскольку наша зарядка должна уметь заряжать, как яблочные так и все остальные гаджеты мы используем два выхода USB, один будет ориентирован на Apple — устройства, второй на все остальные. Замечу лишь, что если Вы по ошибке подключите гаджет к не предназначенной для него USB розетке, ничего страшного не произойдет, просто он будет брать те же пресловутые 500mA.
Итак, цель: " Немного поработав руками получить универсальную зарядку для машины."

Что нам понадобится


1.Для начала, разберемся с током заряда, обычно, это 1А для смартфонов и около 2-х Ампер для планшетов (кстати мой Nexus 7, почему то из своей же зарядки не берет более 1. 2А). Итого для одновременной зарядки средних планшета и смартфона нам потребуется ток 3А. Значит конвертер DC-DC, что у меня имеется в наличии вполне подойдет. Должен признать, что конвертер на 4А или 5А для данных целей подошел бы лучше, для того что бы тока хватало на 2 планшета, но компактных и недорогих решений так и не нашел, да еще и время поджимало.
Поэтому я использовал то что было:
Входное напряжение: 4-35В.
Выходное напряжение: 1.23-30В (регулируется потенциометром).
Максимальный ток на выходе: 3А.
Тип: Step Down Buck converter.

Ebay цена 1,59 USD

2. USB розетка, я использовал двойную, которую выпаял из старого USB-хаба.

Так же можно использовать обычные сокеты от USB удлинителя.

3. Макетная плата. Для того что бы припаять к чему-нибудь USB розетку и собрать простенькую схему зарядки для Apple.

4. Резисторы или сопротивления, кому как больше нравится и один LED. Всего 5-ть штук, 75 кОм, 43 кОм, 2 номиналом 50 кОм и один на 70Ом. На первых 4-х как раз и строится схема зарядки Apple, на 70 Ом я использовал для ограничения тока на светодиоде.

5. Корпус. Я нашел в закромах родины футляр от фонарика Mag-Lite. Вообще, идеально бы подошел футляр от зубной щетки черного цвета, но я такового не нашел.

6. Паяльник, канифоль, припой, кусачки, дрель и час свободного времени.

Собираем зарядку

1. Первым делом я закоротил между собой выводы DATA+ и DATA- на одном из сокетов:


*Прошу прощение за резкость, встал рано и телу хотелось спать, а мозгу продолжения эксперимента.

Это как раз и будет наша розетка для не яблочных гаджетов.

2. Отрезаем нужный нам размер макетной платы и размечаем и сверлим в ней отверстия под крепежные ножки USB розетки, параллельно проверяя, что контактные ножки у нас совпадают с отверстиями в плате.

3. Вставляем сокет, фиксируем и припаиваем к макетной плате. Контакты +5В первой(1) и второй(5) розетки замыкаем между собой, так же поступаем и с контактами GND(4 и 8).


Фото только для пояснения, контакты пропаиваются уже на макетной плате

4. Распаиваем на оставшиеся два контакта DATA+ и DATA- следующую схему:

Для соблюдения полярности пользуемся распиновкой USB:

У меня получилось так:

Не забываем подстроить напряжение на выходе, при помощи отвертки и вольтметра задаем 5 — 5.1В.

Так же я решил добавить индикацию к цепи питания USB, паралельно к +5V и GND припаял желтый лед с резистором на 70Ом для ограничения тока.

Убедительная просьба к людям с тонкой душевной организации и прочим любителям прекрасного: «Не смотрите следующую картинку, ибо пайка кривая.»

Я смелый!

5. Фиксируем плату конвертер на нашей макетной плате. Я это осуществил при помощи ножек от все тех же резисторов, запаяв их в контактные отверстия на плате конвертера и на макетной плате.

6. Припаиваем выходы конвертера к соответствующим входам на USB-сокете. Соблюдаем полярность!

7. Берем корпус, размечаем и сверлим отверстия под крепление нашей платы, размечаем и вырезаем место под USB розетку и добавляем отверстия для вентиляции напротив микросхемы конвертера.

Крепим макетную плату болтами к корпусу и получаем вот такую коробочку:

В Машине это выглядит так:

Тесты


Далее, я решил проверить реально ли мои устройства будут считать, что они заряжаются от родной зарядки. А заодно замерить и токи.
Питание обеспечено БП от старого принтера 24В 3.3А.
Ток я замерял перед выходом на USB.

Забегая вперед скажу, все имеющиеся у меня устройства зарядку признали.
К USB розетке номер один (которая предназначена для разных гаджетов ) я подключал:
HTC Sensation, HTC Wildfire S, Nokia E72, Nexus 7, Samsung Galaxy ACE2.
Для Sensation и Nexus 7 я проверил время зарядки, начинал с 1% и заряжал до 100%.
Смартфон зарядился за 1 час 43 минуты (батарейка Anker на 1900 mAh), должен заметить, что от стандартной зарядки он заряжается около 2-х часов.
Планшет же зарядился за 3 часа 33 минуты, что на пол часа дольше чем зарядка от сети (Одновременно заряжал только одно устройство).


Чтобы оба Android устройства брали из зарядки максимум, мне пришлось спаять небольшой переходничок(который подключал к apple USB), к нему подключен HTC Sensation.

К USB розетке номер два я подключал: Ipod Nano, Ipod Touch 4G, Iphone 4S, Ipad 2. Поскольку Nano заряжать такой штукой смешно — он у меня максимум 200 mA брал, проверял Touch 4g и IPad. Ipod заряжался 1 час 17 минут с нуля и до 100%(правда вместе с IPAD 2). Ipad 2 заряжался 4 часа и 46 минут (один).


Как Вы видите Iphone 4S с удовольствием потребляет свой номинальный ток.

Кстати, Ipad 2 меня удивил, он абсолютно не чурался схемы с закороченными дата контактами и потреблял абсолютно те же токи, что и от предназначенного для него сокета.

Процесс зарядки и выводы


Для начала напомню, что все устройства в которых используют литиевые аккумуляторы имеют в наличии контроллер заряда. Работает он по следующей схеме:

График усреднен и может варьироваться для разных устройств .

Как видно из графика, в начале зарядного цикла контроллер позволяет заряжать максимально допустимым током для Вашего устройства и постепенно снижает ток. Уровень заряда определяется по напряжению, так же контроллеры мониторят температуру и отключают зарядку при высоких значениях последней. Контроллеры заряда могут находится в самом устройстве, в аккумуляторе или в зарядном устройстве (очень редко).

Подробней о зарядке литиевых элементов можно почитать здесь.

Собственно тут мы и подошли к моменту почему этот топик называется: «Попыткой номер раз». Дело в том, что максимум, что у меня получилось выжать из зарядки это: 1.77А

Ну а причина, на мой взгляд, не оптимально подобранная катушка индуктивности, которая в свою очередь не дает Buck — конвертору выдать свой максимальный ток. Думал ее заменить, но инструмента для пайки SMD у меня нет и в ближайшее время не предвидится. Это не ошибка проектировщиков платы с ebay, это просто особенность данной схемы так как она ориентированна на различные входящие и исходящие напряжения. При подобных условиях просто невозможно выдавать максимальный ток на всем диапазоне напряжений.

В итоге, я получил устройство, которое способно заряжать два смартфона одновременно или один планшет в автомобиле за вменяемое время.

В связи с вышесказанным было решено оставить эту зарядку как есть и собрать новую, полностью своими руками, на базе более мощного конвертора LM2678,

который в перспективе, сможет «накормить» два планшета и смартфон одновременно (5А на выходе). Но об этом уже в следующий раз!

P.S.:
1. Текст может содержать пунктуационные, грамматические и смысловые ошибки, об оных прошу сообщать в личку.
2. Мысли, идеи, технические поправки и ЦУ от более опытных товарищей — напротив приветствуются в комментариях.
3. Прошу прощения за возможные технические неточности, т. к. электроникой и схемотехникой до недавнего времени я не занимался.
Спасибо за внимание, Всем удачи и неиссякаемого оптимизма!

ЗУ для телефона от прикуривателя на MC34063 – Поделки для авто

MC34063 – популярная микросхема для конструирования небольших схем бестрансформаторных преобразователей напряжения. Она универсальна, поскольку на ее базе можно сделать повышающие, понижающие и инвертирующие DC-DC преобразователи напряжения. Диапазон входных и выходных напряжений позволяет с легкостью собрать на базе этой микросхемы ряд преобразователей напряжения с минимальными затратами, которые незаменимы в быту.

Разумеется, все эти конструкции можно купить в Китае, в готовом виде, но об этом мы сегодня беседовать не станем, в Китае можно все купить, но своими руками – интересней.

Рассмотрим мы конструкцию понижающего преобразователя напряжения, на вход которого можно подавать напряжение от 5/6 до 40 Вольт, при этом выходное напряжение всегда будет держаться стабильным, на уровне 5 Вольт. от 5 Вольт заряжаются все мобильные телефоны, планшеты, некоторые плееры и проигрыватели.

Микросхема пользуется широкой популярностью среди радиолюбителей именно по той причине, что стоит копейки и содержит минимальную обвязку.

Дроссель, выпрямительный диод (шоттки) и несколько пассивных компонентов. Выходное напряжение может быть и другим, существует куча программ и формул для расчета инверторов на этой микросхеме. Выходное напряжение зависит от соотношения резисторов R3/R2.

Диод в принципе тоже не критичен и можно взять обычные импульсные, можно из линейки FR/UF/HER/SF и т.п.
Диод нужен с током выше 1,5 Ампер, лучше 3, поскольку выходной ток с микросхемы может доходить до 1,5 Ампер. Сам дроссель намотан на ферритовой гантельке, можно и кольцо, обмотка намотана проводом 0,6-0,8 мм и состоит из 15-20 Витков. Можно взять готовый дроссель из некоторых компьютерных блоков питания.

Конденсатор C1 отвечает за рабочую частоту встроенного в микросхему генератора, советуется запускать микросхему на частотах 40-60 кГц.

К стати, на указанной микросхеме реализуются и однотактные трансформаторные преобразователи напряжения, для получения более широкого диапазона выходного напряжения и обеспечения гальванической развязки. Мощность при этом тоже тоже можно поднять, ведь в таком случае выход микросхемы усилен мощным транзистором.

РЕМОНТ ЗАРЯДНОГО ОТ ПРИКУРИВАТЕЛЯ

Итак, принесли мне платку, это зарядник, владелец уже разобрал его с корпуса и хотел сам отремонтировать, думал что сгорел предохранитель после того как его умный друг что-то закоротил в прикуривателе и зарядное перестало весело светить сигнальными огоньками, а также давать зарядный ток потребителю.

Конструктивно зарядное представляет собой высоко эффективный dc–dc преобразователь и контроллер, который дает работать не только всем устройствами и нормально их заряжать по интерфейсу usb, но и айфоны.

Два разъема, каждый из которых может дать 5 вольт 1 амперу, разделенные каналы.

При осмотре предохранитель был найден не в корпусе, где его искали чудо мастера, а на плате, 21 век - все SMD, и там его и следовало искать, слегка он был виден что подгорел, но для верности прозваниваем – и оказывается сопротивление предохранителя стремится к бесконечности, а значит нужно искать замену.

Ставить обычную перемычку из проволоки как-то не безопасно, зная опыт коротких замыканий у владельцев, и при очередном замыкание уже могло выгореть вообще все.

Поэтому на место предохранителя было решено замонтировать планарный резистор с нулевым сопротивлением типоразмера 1206, который, как правило, выдерживал ток в 2 ампера, а потом выгорал. Это не так надежно как предохранитель, но все же лучше, чем никакой защиты вообще.

Ставим его на плату, но зарядное сразу не запускается, как оказалось в каждой из веток вторички накрылись еще и быстрые диоды, их тоже требуется заменить. После замены все становится на свои места, каждый разъем начинает выдавать нужное напряжение и стабильно заряжать устройства.

Плата выполнена двухсторонним монтажем для экономии места, это не очень удобно, так как производить ремонт тяжело – приходится вертеть плату туда сюда обратно, и вызванивать еще и переходы между сторонами платы, а также проверять все с двух сторон – вот такая расплата за компактность. Ремонт провёл Redmoon.

Как создать USB-зарядник для любого Айпода или девайса

Создайте зарядник в прикуриватель USB для iPod или любого другого устройства, которое заряжается через USB, собрав вместе автомобильный адаптер на 5 В и USB-разъем. Самая важная часть этого проекта — убедиться, что выходная мощность выбранного автомобильного адаптера составляет от 4,75 В до 5,25 В, в противном случае вы рискуете повредить устройство. Пожалуйста, проверьте напряжение с помощью вольтметра.

Шаг 1: Введение

Примечание. Я проверял свой зарядник только на iPod Nano, но предполагаю, что он будет работать с любым iPod, или любым другим устройством, которое заряжается через USB и для зарядки которого используется источник 5 В.

Основная моя цель заключалась в том, чтобы заряжать мой Nano через USB, находясь в автомобиле. У меня под руками были все нужные провода и кабели — я никогда не выбрасываю ничего электронного.

Как правило, ваш USB-порт обеспечивает питание в 5 В через один 4-контактный USB-кабель. Нормальное рабочее напряжение для большинства USB-устройств составляет от 4,75 В до 5,25 В. Хорошо, мы это понимаем, но как теперь получить 5 В от источника 12 В вашего автомобиля? Я наткнулся на эту идею случайно, буквально, я споткнулся о зарядное устройство для своего Nextel-Motorola i870 и заметил, что адаптер имеет выходное напряжение 5В.

Итак, я вышел на улицу к своей машине, чтобы проверить выходное напряжение моего автомобильного зарядного устройства, оно было без опознавательных знаков, поэтому в магазине, который находится через дорогу, я купил мульти-тестер. После тестирования выходного напряжения моего автомобильного зарядного устройства я был удивлен, увидев, что выходной сигнал находился в пределах 5,15 В.

Я еще раз проверил напряжение на вольтметре. Я также проверил несколько других автомобильных адаптеров, которые у меня лежали, и выходное напряжение сильно варьировалось, от 3 до 14 В. Так что, если вы не уверены в выходном напряжении, не разбирайте его, ожидая получить правильное напряжение для вашего iPod. Убедившись, что напряжение находится в пределах нормального рабочего диапазона USB, я использовал удлинительный кабель USB, чтобы получить из него гнездо. Следующие шаги следуют логически: соедините гнездовой конец USB с проводами автомобильного адаптера, спаяйте их, испытайте напряжение, подключите.

Шаг 2: Запчасти и оборудование

Список запчастей и оборудования:

  1. Автомобильный зарядник для телефонов Моторола i205 i305 i315 i325 i530 i710 i720 i730 i733 i740 i830 i860 i870 или любой другой зарядник, который выдает напряжение диапазоне 4.75 — 5.25 вольт
  2. Удлинитель USB A/A M/F
  3. Адаптер USB для вашего iPod
  4. Мультиметр
  5. Паяльник, припой, термоусадочные трубки
  6. Ножницы

Шаг 3:

Используя мультиметр, убедитесь, что выбранный автомобильный адаптер имеет выходное напряжение от 4,75 В до 5,25 В при подключении.

Шаг 4:

Отключите и отрежьте кусок провода, который подключается к вашему телефону. Зачистите провода, чтобы обнажить красный и черный.

Шаг 5:

Отрежьте входной конец USB-кабеля, оставив около 20см, чтобы оставить длину провода, если вы допустите ошибку и снизить физическую нагрузку на спаянные соединения.

Шаг 6:

Зачистите USB-кабель, чтобы снять всё экранирование, обнажив только 4 USB-провода. Нам нужен только красный и черный провода, поэтому обрежьте зеленый и белый провода как можно короче.

Шаг 7:

Посадите на провода термоусадочную трубку.

Шаг 8:

Припаяйте провода красный к красному и черный к черному. Изолируйте соединения, чтобы их не закоротило, а затем посадите сверху термоусадку, чтобы обеспечить соединению сохранность.

Шаг 9:

Подключите девайс к прикуривателю и снова проверьте напряжение. Распиновки для пайки находятся здесь на случай, если вы не уверены в том, что делаете. Если все получилось, подключите iPod и зарядите его.

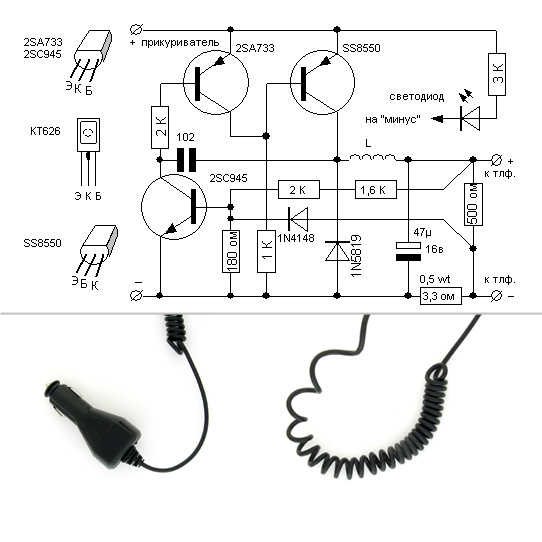

Микроконтроллеры и Технологии - Автомобильная зарядка для сотового телефона

Дата публикации: .

    Схема зарядного устройства показана на рисунке 2, это DC-DC преобразователь, дающий стабильное напряжение +5V при токе до 0,5А, и входном напряжении в пределах 7..18V. Посмотрев на схему, может возникнуть вопрос, - зачем такие сложности, когда, казалось бы, можно обойтись одной «кренкой»? Вопрос справедливый. Действительно, аналогичное зарядное устройство можно сделать, например, по схеме на рисунке 1.

    Рис. 1

    И такая схема будет работать. Но, обратите внимание на то, что КР142ЕН5А это обычный линейный стабилизатор, и при входном напряжении 12V и токе нагрузки 0.5А мощность, которая будет рассеиваться на регулировочном транзисторе микросхемы КР142 ЕН5А может быть более 6W. Микросхема будет нагреваться, потребуется достаточно объемный и тяжелый радиатор. Не говоря уже о низком КПД такой схемы.

Рис. 2

    Схема, показанная на рисунке 2 работает как импульсный источник, и при нормальном режиме работы рассеивает очень незначительную мощность. Здесь совершенно нет ничего, чему требуется отвод тепла. Кроме того, что она имеет очень высокий КПД, такая схема позволяет собрать адаптер в виде очень легкой и компактной конструкции.
    Конечно, есть и минус, - схема значительно сложнее, содержит много деталей, суммарная стоимость которых существенно больше цены КР142ЕН5А и пары конденсаторов.
    Подключается «зарядка» к прикуривателю автомобиля. Диод VD1 на всякий случай защищает схему от неправильной полярности входного напряжения (вдруг прикуриватель меняли, и подключили неправильно). Стабилитрон VD2 - защита от коротких импульсов высокого напряжения, которые могут быть в сети не очень нового автомобиля.
На микросхеме А1 собраны основные узлы преобразователя, - генератор импульсов, регулятор их ширины и измерительный компаратор, сравнивающий выходное напряжение с опорным, вырабатываемым внутренним стабилизатором микросхемы. Вход компаратора, - вывод 5. На него подается напряжение с выхода схемы через делитель на резисторах R4-R6. Коэффициент деления зависит от положения движка подстроенного резистора R5. Этим резистором при настройке преобразователя устанавливают требуемое выходное напряжение (в данном случае это 5V).
    Детали. Диод VD1 - любой выпрямительный кремниевый диод с допустимым прямым током не ниже 0,7А. VD2 - стабилитрон средней мощности, с напряжением стабилизации 20-30V. VD3 - диод с барьером Шоттки с до-лутимым прямым током не ниже 2A. VD4 -стабилитрон средней мощности с напряжением стабилизации 5,0-5,6V. HL1 - любой индикаторный светодиод.
    Обратите внимание, - у всех диодов и стабилитронов, типы которых указаны на схеме, пояском на корпусе отмечен КАТОД.
Конденсаторы С1 и С4 любые электролитические малогабаритные, например, К50-35 или JAMICON, с допустимым напряжением С1 - не ниже 20V, С4 - не ниже 6,3V.
    Резисторы - обычные. Резисторы R1, R2, R3 можно заменить одним резистором мощностью 1W и сопротивлением 0,3 От. Резистор должен быть непроволочным.
    Катушка L1 намотана на ферритовом кольце диаметром 16 мм, для намотки используется провод ПЭВ - 0,47. Число витков - 80. Намотка равномерно распределена по всей окружности кольца.
    Если все детали исправны и нет ошибок в монтаже, налаживание - это только регулировка выходного напряжения резистором R5.
Такую же схему можно использовать и для зарядки батареи МР-3 плейера, например, сделав выходной кабель с USB-разъемом можно заряжать аккумулятор МР-3 плейера iPOD или другого аналогичного. В принципе, на корпусе зарядного устройства можно установить какой-то разъем в качестве Х2, например, USB (+5V на контакт 1, -5V на контакт 4), и сделать несколько сменных кабелей (для телефона, радиостанции, МР-3 плейера и др.). Если нужно другое напряжение, соответственно, перенастройте делитель R4-R5-R6 и замените стабилитрон VD4.

Зарядка для ноутбука от прикуривателя в авто, схема

Очень хорошо, если Вы можете делать своими руками разнообразные поделки. Так вот, если у Вас нет никакого желания покупать пусть дешевый, но с китайским качеством преобразователь напряжения из 12 (бортовое напряжение автомобиля) в 18-20 вольт (напряжение питания современных ноутбуков разных моделей), есть смысл собрать его самостоятельно. Здесь есть свои плюсы и минусы. Из недостатков следует отметить лишь то, что придется побегать и поработать. Главное преимущество – обойдется он дешевле, чем китайский.

Стоимость деталей, даже с учетом того, что будете брать новые в магазине, не велика. На рынке или барахолке можно купить еще дешевле. Идеальный вариант — найти детали бывшие употребления. Значительную часть деталей можно взять из импульсного блока питания. Вы можете выпаять электролитические конденсаторы, диоды, транзисторы.

Они вообще обойдутся Вам забесплатно (или за магарыч) – это как повезет. Только обратите особенное внимание на их совместимость. Характеристики аналогов не должны быть ни в коем случае не хуже, чем указаны на схеме. Лучше подбирать с некоторым запасом по характеристикам. Второй плюс – самоделка надежней. В том случае, если отнесетесь к подбору и монтажу радиодеталей со всей ответственностью.

В данном случае не стоит покупать детали с расчетом сэкономить – все характеристики должны отличаться только в бОльшую сторону. Это обязательное условие качественного изделия и его долговременной и стабильной работы. Наконец, будет намного интереснее самому повозиться, чем сидеть без дела у экрана телевизора. Тем более, что смотреть там вовсе нечего.

И никогда не лишним будет научиться делать что-либо своими руками. В будущем это может превратиться в хобби, и при неисправности техники не придется обращаться в мастерские. В нашей стране всегда ценились и будут в цене «умелые руки». Во времена союза советских социалистических республик, лет сорок назад, схему управления пришлось бы делать на элементной основе.

Но сейчас все намного проще. Одна микросхема может заменить нам десятки радиодеталей и соответственно, сэкономит много времени и денежных средств. При сборке данной схемы необходимо учитывает и еще один нюанс. Полевые транзисторы боятся статического электричества. Вам необходимо принять все меры, чтобы избежать выхода из строя мощного (и довольно дорогого) элемента. Но перед тем как приступить к работе не забывайте главного – позаботьтесь о безопасности. Не забываем о мерах предосторожности.

Несмотря на то, что Вы дома можете делать все, что Вам заблагорассудится, не забывайте выполнять следующие вещи. Кроме того, для успешной реализации проекта Вам кое-что еще потребуется. Паяльник лучше взять не слишком мощный – оптимальный вариант будет 25,40 или 65 Ватт. Будет просто отлично, если он низковольтный (рассчитан на низкое напряжение — до 36 вольт) или запитан от разделяющего трансформатора. Крайне желательно, что он имел заземление.

Во-первых, это намного безопаснее. Во-вторых, полупроводниковые приборы боятся статического электричества. Это в первую очередь относится к полевым транзисторам. К тому же мощным паяльником можно сжечь детали. Для успешной реализации проекта Вам понадобится тестер. Подойдет китайский или обыкновенный стрелочный. Им Вы сможете проверить радиодетали на годность и контролировать напряжение и другие параметры.

Все начинается со схемы.

Но оставим разговоры и приступим непосредственно к теме нашего разговора. Как любое дело начинается с плана, радиотехническое устройство начинается с принципиальной электрической схемы. На самом деле она не сложная, и ее может реализовать на практике даже начинающий радиолюбитель.

В ее основе лежит таймер 555-й серии. Он управляет мощным ключевиком – полевым транзистор. Преобразование происходит за счет индукции дросселя. Благодаря чему удалось исключить использование трансформатора. Импульсы на выходе сглаживаются электролитическими конденсаторами. Выходное напряжение стабилизируется стабилитроном. Он должен быть достаточно мощным – 1 или 1.2 Ватта. Как мы уже говорили принципиальная электрическая схема несложная, если учитывать современную элементарную базу:

Для специалистов схема простая.

Поделка обойдется совсем недорого. Как легко понять из схемы, самая большая нагрузка ложится на мощный ключевой полевой транзистор и выходные диоды. Учтите, данные полупроводниковые приборы должны быть рассчитаны на максимально возможный ток. Лучше всего брать диоды Шотки с током не менее 10 Ампер, но лучше — больше. Вообще в данном случае правило простое – максимальные параметры. Это позволит получить выходной ток до 5 ампер без риска его спалить. И значительно увеличит надежность в работе.

Во время работы они будут нагреваться. По этой причине есть смысл снабдить их дополнительным радиатором для лучшего охлаждения. В качестве радиатора рекомендуется использовать металлический (алюминиевый) корпус устройства. Дроссель также можно намотать самостоятельно – он состоит из двадцати — двадцати пяти витков толстого экранированного провода (ПЭЛ, ПЭВ и подобного).

Намотать его проще простого, данный процесс у Вас займет совсем немного времени. Кольцо можно взять от выходного фильтра любого блока питания. Как правило, их маркируют (желто-белой или бело зеленой-краской). Наконец, проводники, идущие к прикуривателю и непосредственно к ноутбуку делайте толстым и гибким проводом. Не забывайте — токи, которые будут течь при работе, имеют значительные величины. В дополнение отметим, в самоделке вполне можно использовать стандартные разъемы.

Фундамент Вашего преобразователя. Одна из самых ответственных задач — изготовление печатной платы. Ее для Вашего чуда техники не сложно изготовить самостоятельно. Можно взять обычную пластину диэлектрика, но будет намного лучше, если возьмете специальную пластину из диэлектрика, покрытую медью. При этом детали не придется дополнительно крепить, надежность монтажа значительно возрастет. А вид получится просто великолепным.

Итак, для изготовления печатной платы потребуется пластина покрытого слоем меди гетинакса или стеклотекстолита (подойдет как односторонний, так и двухсторонний вариант). Лучше всего плату вытравить с помощью химических реагентов. Вы рисуете токоведущие дорожки краской или лаком, затем помещаете ее в раствор. Дорожки остаются, а медь, где на нее не был нанесен защитный слой, исчезнет.

Токопроводящие дорожки можно так же вырезать и ножом – лучше всего использовать специальный нож-резак или сапожный нож. Подойдет и обычный, но им все делать сложнее. Дорожки можете вырезать как Вам будет удобнее, но в полном соответствии с принципиальной схемой. Мы позаботились о том, чтобы у Вас был готовый вариант.

Размер платы невелик – примерно равен пачке от сигарет. Ориентируясь на рисунок, Вы можете сделать себе подобную. Указанный вариант однозначно работоспособный, так как мы его уже проверили. Разводка дорожек печатной платы для DC-DC преобразователя. Коробку можно взять уже готовую или сделать самостоятельно. Если Вы решите ее сделать из алюминия – в этом случае ее можно будет использовать в качестве теплоотвода для силовых элементов блока – мощных транзисторов и диодов.

Но не забывайте проделать отверстия для вентиляции – в противном случае устройство может перегреваться. И при значительном перегреве даже выйти из строя. Отметим, дорожки, которые рассчитаны на большой ток, можно усилить, если хорошо залудить (покрыть дополнительным слоем олова) и припаять на поверхность дополнительные проводники.

После того, как Вы проведете монтаж, у Вас должен получиться блок ,наподобие такого как приведен на рисунках ниже.

Примерный результат Вашей работы. Итак, подводя итоги, можно сказать следующее. Преобразователь от прикуривателя на ноутбук можно, даже нужно, сделать самостоятельно. Он не подведет Вас в самый неподходящий момент, позволит получить необходимое напряжение и ток для работы ноутбука (зависит от транзисторов, диодов и дросселя).

Отличительной особенностью преобразователя является то, что КПД достаточно высок – в пределах 85- 87%. Кроме того, если вдруг он сломается, Вы всегда можете отремонтировать его самостоятельно, не обращаясь в грабительские ремонтные мастерские. Или даже сделаете другой.

Отметим, что радиолюбительство — великолепное и полезное хобби и возможность классно провести время. Напоминаем, что все компоненты для сбора подобного преобразователя Вы всегда можете недорого купить. Или взять устройство на детали у знакомых.

Здесь нет ничего дефицитного и дорогостоящего. Отметим, существуют и готовые наборы. Но они будут стоить дороже, чем комплектующие по отдельности. Зато нет необходимости заморачиваться. И не забывайте соблюдать правила техники безопасности – жизнь и здоровье куда дороже. Заходите к нам. У нас много разных полезных схем. Удачи Вам в Ваших начинаниях.

Автор; АКА КАСЬЯН

Автомобильное зарядное устройство

через прикуриватель - возможно ли?

Зажигалка, которая изначально была разработана для подогрева электронных зажигалок, теперь предназначена для других целей. Источник питания теперь используется для управления электроприборами, такими как некоторые портативные аксессуары. Вы можете использовать розетку для зарядки различных устройств, таких как смартфоны, планшеты и ноутбуки. Среди всех этих применений возникает еще один вопрос, а именно про автомобильное зарядное устройство через прикуриватель . И здесь мы собираемся прояснить эту концепцию; давай зачитаем дальше.

Автомобильное зарядное устройство через прикуриватель: возможно ли это?

В наши дни новые автомобили поставляются с розетками на 12 В постоянного тока, заменяющими старые прикуриватели. Речь идет больше о зарядке бытовой техники, чем о нагревании прикуривателя. Таким образом, любой, кто сомневается в использовании зарядного устройства для автомобильного аккумулятора через прикуриватель или в том, что прикуриватель способен заряжать аккумулятор автомобиля, ответит: «Да.’

Речь идет больше о зарядке бытовой техники, чем о нагревании прикуривателя

СМОТРЕТЬ БОЛЬШЕ:

Источник питания можно найти там же, где вы искали розетку прикуривателя. Кроме того, их можно использовать так же, как и зажигалку. Просто, если вы не знаете, как использовать автомобильный прикуриватель , , все дело в правильном подключении обоих концов. Кроме того, вам может потребоваться приобрести блок прикуривателя отдельно, так как многие современные автомобили не включают его.

Как только вы найдете качественное автомобильное зарядное устройство со всеми последними функциями и как минимум двумя портами USB, вы готовы его попробовать. Хотя вы не можете подключить два устройства одновременно, этого достаточно для зарядки аккумулятора.

Автомобильное зарядное устройство через прикуриватель: продолжение учений

Здесь есть еще одна ситуация для правильной зарядки. Возможно, вам потребуется включить зажигание, чтобы розетка заработала. В новых автомобилях это обязательно, поэтому им нужно, чтобы вы держали зажигание включенным.

Всегда следует использовать его осторожно и, таким образом, активировать зарядное устройство после того, как вы подключили другую сторону к устройству или батарее, которую хотите зарядить. Та же самая концепция применима к лучшим автомобильным зарядным устройствам , поскольку это предохраняет цепь зарядки от короткого замыкания.

Всегда проверяйте количество энергии, необходимое устройству, и количество, которое подает источник. В случае, если источник питания обеспечивает несколько большую мощность, обязательно используйте предохранитель в цепи для выравнивания напряжения питания.Следовательно, вы не должны путаться с «является ли прикуриватель автомобильным зарядным устройством». Ознакомьтесь с различными советами по обслуживанию и всегда поддерживайте свой автомобиль в наилучшем рабочем состоянии.

Тем, кто хочет зарядить разряженную батарею, чтобы ее хватило для запуска автомобиля, убедитесь, что у нее есть около 20 минут зарядки. Имейте в виду, что этот метод нельзя использовать для запуска автомобиля от внешнего источника.

Может потребоваться включить зажигание, чтобы розетка заработала

Вывод

Таким образом можно использовать автомобильное зарядное устройство через прикуриватель и зарядить аккумулятор.Если ваша машина новенькая и без зарядного устройства, вы всегда можете купить ее через Интернет. Кроме того, вы можете использовать концепцию прикуривателя, чтобы зарядить все необходимое и сделать вождение комфортным.

4USB Автомобильное зарядное устройство для прикуривателя QC3.0 Телефон Быстрая зарядка 2.4A Адаптер для iPhone Samsung Android Универсальный Авто Электронный | Прикуриватель |

Автомобильное зарядное устройство для прикуривателя 4USB QC3.0 Быстрая зарядка телефона 2.Адаптер 4A для iPhone Samsung Android Универсальный Авто Электронный

Название продукта: Автомобильный прикуриватель 4USB

Материал: алюминиевый сплав + АБС

Цвет: черный / белый

Размер: 4x2,5x7 см

Подходит: универсальный для зарядки всех автомобильных телефонов

Особенность: один USB для QC3.0

Два USB на 2.4А

Один USB на 1А

Описание:

Одиночное автомобильное зарядное устройство QC3.0 12-24 В / 6,2 А,

Зарядное устройство с двумя портами USB, 3 А, выходной ток (один порт максимум 3 А)

Вход: 12-24 В постоянного тока, 4 А (макс. )

Выход: 3,6-6,5 В постоянного тока / 3 А, 6,5 В-9 В / 2 А, 9 В-12 В / 1.5А

Характерная черта:

1. Входной ток 6,2 А с однопортовой быстрой зарядкой Qualcomm QC3.0 для достижения самого быстрого времени зарядки.

2. Во время зарядки электронное устройство заряжается безопасно и удобно, поэтому вы не боитесь, что телефон отключится.

3. Поддержка всех видов мобильных телефонов и зарядки PAD на платформах Apple, Samsung и Android, что позволяет ускорить зарядку.

4. Интеллектуальная микросхема IC обнаруживает перегрев, перегрузку по току, перегрузку, защиту от короткого замыкания, с семикратной функцией защиты AIpower,

он автоматически восстановится при нормальной нагрузке для обеспечения безопасного использования.

5. нет шума, когда продукт работает.

Пакет: 1 шт. / Заказ

Принято к сведению:

Фотографии приведены только для справки. Фактический продукт имеет преимущественную силу. Ваше удовлетворение - наша главная забота.

Пожалуйста, свяжитесь с нами, чтобы лучше решить любую проблему, прежде чем оставлять нейтральный или отрицательный отзыв.

Большое спасибо!

4USB автомобильное зарядное устройство для прикуривателя QC3.0 телефон Быстрая зарядка 2,4 А адаптер для iPhone Samsung Android Универсальный Авто Электронный

Общие вопросы по использованию автомобильного прикуривателя

У большинства пользователей автомобилей, которые любят курить, есть прикуриватель.Сначала автомобильный прикуриватель используется для прикуривания сигареты, но позже гнездо прикуривателя используется также для зарядки электроники. Несмотря на простую конструкцию, неправильное использование может создать серьезную угрозу безопасности. как пользоваться прикуривателем в машине? Вот несколько вопросов, с которыми вы можете столкнуться в жизни.

Вопрос первый: что делать, если не работает прикуриватель?
Легко использовать автомобильный прикуриватель. Но иногда это не срабатывает. Когда возникает такая ситуация, вы можете проверить ее по следующим пунктам:
1.Проверьте, плохо ли он подключен. Если зажигалка всегда болтается, она не сломается. Если это из-за плохого соединения, просто поверните розетку на несколько оборотов и попробуйте снова.
2. Откройте блок предохранителей и проверьте, где находится предохранитель. Найдите его и замените предохранитель новым.
3. Используйте прикуриватель в другой машине, чтобы проверить, не сломан ли он. Если он по-прежнему бесполезен, возможно, ленточный обогреватель сломан. Просто купите новый прикуриватель для своей машины.
4. Если предохранитель не перегорел, это может быть связано с подключением GPS или других устройств.Если это так, просто попробуйте немного приподнять его голову.

Вопрос второй: как я могу использовать прикуриватель для зарядки электронных устройств или приборов?
Если вы хотите использовать электронику или бытовую технику, вы можете подключить силовой инвертор, который может преобразовывать автомобильный аккумулятор постоянного тока 12 В, 24 В или 48 В в бытовой переменный ток для обычных бытовых приборов и электронных устройств. В некоторых гнездах прикуривателя есть USB-порты, поэтому вы можете использовать их для зарядки мобильных телефонов, iPad и других мобильных устройств. Но каждый силовой инвертор имеет свою максимальную выходную мощность и ток, не забудьте не перегружать устройства при зарядке.

Вопрос третий: безопасно ли им зажигать сигарету?
Если вы используете его правильно, обычно вы можете чувствовать себя в безопасности. Но лучше не зажигать сигарету слишком небрежно. При зажигании сигареты сигарета должна касаться нагревательной ленты, поэтому сэкономьте энергию и позвольте полоске расслабиться. Если трубочный табак попадает в нагревательную ленту, быстро очистите его, иначе это может сократить срок службы зажигалки.



Вопрос четвертый: лучше одинарная розетка или мульти-разветвитель лучше?
Оба типа полезны, и вы можете выбрать лучший, исходя из собственных требований.Если вы хотите использовать его только для курения, то достаточно одной зажигалки. Если вы хотите включить некоторые электронные устройства в автомобиле, выберите устройство с портами для зарядки USB. Некоторые автомобильные прикуриватели имеют более одного USB-порта, поэтому вы можете заряжать несколько устройств одновременно. Но вам нужно проверить, подходят ли интерфейсы USB для ваших устройств. Если вы хотите использовать бытовую технику, вам также понадобится инвертор с розеткой для прикуривателя. Бывают зажигалки с двумя, тремя или более розетками.Хотя зажигалка с несколькими розетками позволяет заряжать больше приборов одновременно, чем больше разъемов вы используете, тем горячее станет зажигалка. Во избежание угроз безопасности просто выберите розетку с подходящими розетками.

Вопрос пятый: можно долго пользоваться?
Лучше не использовать долго. Если он используется в течение длительного времени, переходное кольцо внутри прикуривателя легко сломается и не нагреет нагревательную ленту. Кроме того, некоторые думают, что когда машина останавливается, перестаёт работать и прикуриватель. На самом деле в некоторых автомобилях все еще есть питание, поэтому недостаточно использовать его или подключаться к внешним устройствам в течение длительного времени. Лучше подключайте его, когда это необходимо, и отключайте, когда в этом нет необходимости.

Вопрос шестой: какие приборы или электронику можно использовать с прикуривателем?
Хотя прикуриватель является надежным источником энергии для людей, выезжающих на автомобиле, вы можете подключиться к инвертору мощности и начать свободно заряжать электронику и приборы. Но не думайте, что прикуриватель или инвертор - это что-то волшебное, и не стесняйтесь заряжать любые мобильные устройства или приборы, такие как автомобильный холодильник, GPS, воздушный насос или даже индукционную плиту.

Вопрос седьмой: сколько времени требуется автомобильному прикуривателю, чтобы нагреться

Прикуриватель может очень быстро нагреться в течение нескольких минут после того, как вы вставите его в розетку. Работает только при включенной машине. Во время вождения будьте осторожны при использовании прикуривателя, поскольку шнур питания может намотаться на рулевую колонку. И не забывайте отключать его, когда он вам не нужен, потому что он также может расходовать заряд батареи, пока он подключен к машине.

Во-первых, вы должны знать, что не все мобильные устройства подходят для USB-портов. Для мобильных телефонов, планшетов, плееров iPod, музыкальных плееров и т. Д. Может потребоваться другой интерфейс зарядки, поэтому сначала проверьте порты перед использованием для зарядки. Обычно автомобильный аккумулятор может обеспечивать постоянный ток 12 В, 24 В или 48 В, поэтому некоторые люди используют инвертор мощности для преобразования тока в бытовые приборы, не обращая внимания на то, что прикуриватель также имеет номинальную мощность. Большинство зажигалок на рынке могут обеспечивать только постоянный ток 12 В, 5 А и макс. 120 Вт, поэтому, если вы выбираете их для зарядки приборов, проверьте их номинальную мощность. Кроме того, инвертор мощности также имеет номинальную мощность, поэтому, какие бы устройства вы ни хотели использовать в автомобиле, помните, что не допускайте перегрузки.


Прикуриватель - это традиционное, но полезное устройство в автомобиле не только для зажигания сигарет, но и для зарядки электронных устройств и бытовой техники. Конечно, вы можете узнать больше об использовании автомобильного прикуривателя, ответив на приведенные выше вопросы.

Один автомобильный разветвитель прикуривателя, рекомендуемый здесь для проверки на веб-сайте и Amazon.

Home - Схема электрических соединений автомобиля

Вам представлена ​​большая коллекция из электрических принципиальных схем для автомобилей, скутеров, мотоциклов и грузовиков.Здесь вы найдете необходимое Схема подключения , схемы, электрические схемы .

Внимание! Весь контент сайта взят из бесплатных источников, а также распространяется свободно. Если вы являетесь автором этого материала, свяжитесь с нами. для того, чтобы предоставить пользователям приятную и удобную альтернативу, после прочтения покупайте качественный оригинал напрямую у издателя. Администрация сайта не несет ответственность за противоправные действия и любой ущерб, причиненный правообладателям.

Электрическая схема - это графическое изображение специальных символов и пиктограмм, соединенных параллельно или последовательно. В электрическая схема никогда не показывает реальное изображение набора объектов, а только показывает их связь друг с другом. Таким образом, если вы умеете читать схемы подключения Правильно, можно понять принцип работы того или иного устройства или системы устройств.

Практически все схемы электропроводки представляют собой следующие элементы:

Источник питания.Это аккумулятор или генератор.

Проводники - провода, по которым передается электрическая энергия по цепи.

Управляющее оборудование - это устройства, предназначенные для короткого замыкания или размыкания электрической цепи, которая может присутствовать или отсутствовать в цепи.

Потребителями электрической энергии являются все инструменты или устройства, преобразующие электрический ток в другой вид энергии.Например, прикуриватель преобразует электрический ток в тепло. энергия.

Условные обозначения схем электропроводки ничего сложного не представляют. Чтобы понять их, нужно иметь минимальное представление о влиянии электрического тока.

Как известно, ток - это упорядоченное движение заряженных частиц по проводникам электрического тока. В роли проводников выступают цветные провода, которые указаны на схеме в форма прямых линий.Цвет линий обязательно должен соответствовать цвету проводов в реальности. Вот что помогает водителю разобраться с толстой проводкой жгут и не запутайся.

Различные контактные соединения обозначены специальными цифрами, которые есть как на схеме, так и в точках подключения. Как правило, такими номерами обязательно обладают реле, имеющие несколько точек контакта. Элементы электрической схемы на схеме подписаны цифрами.Специальная расшифровка этих чисел отображается внизу диаграммы или в виде отдельного таблица, в которой отображается название элемента схемы.

12v автомобильное зарядное устройство прикуривателя авто usb qc

12 В автомобильное зарядное устройство прикуривателя Авто USB QC 3.0 Быстрая зарядка 3 USB-разветвитель Универсальный для мобильного телефона DVR GPS MP3 аксессуары

Автомобильное зарядное устройство Deelife с 4 портами USB в гнезде прикуривателя для автоматического заднего сиденья QC 3. 0 Быстрая зарядка, 60 Вт, адаптер питания 12 В,

Универсальный двухсторонний автомобильный прикуриватель со светодиодным переключателем света Авто Разветвитель розетки Зарядное устройство USB 12 В / 24 В Зарядное устройство для прикуривателя

Универсальный двухсторонний автомобильный прикуриватель со светодиодным переключателем света Авто Разветвитель розетки Зарядное устройство USB 12 В / 24 В Зарядное устройство прикуриватель

12 В-24 В автомобильный разветвитель адаптер для прикуривателя несколько портов USB автомобильное зарядное устройство адаптер для прикуривателя разветвитель авто

YANTU 3 способа авто розетки автомобильный адаптер прикуривателя прикуриватель разветвитель зажигалка 5V 3. 1A Выходная мощность 3 Автомобильное зарядное устройство USB 12В / 24В

MotoLovee аксессуары для мотоциклов разъем для прикуривателя Мощность 5 В 4.5A Dual USB зарядное устройство 12 В вольтметр Cargador Moto Usb QC 3.0

автомобильный мотоцикл прикуриватель двойной USB зарядное устройство 12 В-24 в автомобиль лодка мотоцикл прикуриватели розетки розетка светодио дный

9V 8A Phone Usb 12V Автомобильное зарядное устройство Чашка для iphone samsung huawei Xiaomi Двойной адаптер для прикуривателя Быстрое зарядное устройство QC 3.0

MoFlyeer аксессуары для мотоциклов гнездо прикуривателя Мощность 5 В 4. 5A Dual USB зарядное устройство 12 В вольтметр Cargador Moto Usb QC 3.0

Купите лучший и новейший автомобильный прикуриватель на 12 В на banggood.com, предлагайте качественный автомобильный прикуриватель на 12 В со скидкой с бесплатной доставкой по всему миру. | Шоппинг UK

DC 12V Автомобильный комплект для замены вилки и гнезда прикуривателя Бренд: EKYLIN.4,2 из 5 звезд оценок: 448 | 71 ответил на вопросы Amazon's Choice рекомендует продукты с высокими рейтингами и доступными ценами. Выбор Amazon для «автоматической зажигалки» Цена: 7,49 $ БЕСПЛАТНАЯ доставка Бесплатная доставка Бесплатная доставка в течение 5–8 дней в пределах США при заказе 25,00 долларов США проданных или выполненных товаров, отвечающих критериям ...

Высококачественный универсальный адаптер переменного тока в постоянный для автомобильного прикуривателя Преобразование 110-220 В переменного тока из сетевой вилки в 12 В постоянного тока для автомобильного зарядного устройства или автомобильного прикуривателя Очень удобный и простой в использовании Вход: 110-220 В - 50/60 Гц

Futheda 12V 5A Автомобильный адаптер питания прикуривателя Удлинительный кабель штекера к DC 2. Штекер 1 мм для автомобильных мониторов видеонаблюдения или моторного устройства заднего вида. 4,4 из 5 звезд 108. 6,39 фунтов стерлингов 6. 39. Получите завтра, 24 декабря. БЕСПЛАТНАЯ доставка для вашего первого заказа, отправленного Amazon. Приезжает перед Рождеством. MeetUs 5V USB A Male на 12V автомобильный прикуриватель Женский конвертер для автомобильных зажигалок ...

, пожалуйста, оцените это видео 🙂 Facebook: http://www.facebook.com/GhostlyrichTwitter: https://twitter.com/ghostlyrich Сегодня я работал в машине и быстро сделал снимок...

- автомобильный источник питания постоянного тока 12 В, с вилкой прикуривателя, позволяет подключать его к гнезду прикуривателя автомобиля. Применимо ко всем типам легковых и грузовых автомобилей - быстро и эффективно разморозьте или запотите стекла своих автомобилей, не дожидаясь, пока двигатель прогреется в холодную погоду. Характеристики - Цвет: черный - Материал: ABS - Размер: 20 x 12,5 x 17,5 см (Д x Ш x В) - Ток: 20 А - Номинальное напряжение . ..

Re: Сколько ватт я могу запитать от 12-вольтовой розетки прикуривателя в моей машине, пожалуйста, поймите, что это 300 ватт, хотя только около 1.3А при 230В, 25А при 12В. это слишком много для вашего прикуривателя, который будет плавиться при токе 10А. Кроме того, при таком разряде тока ваша батарея на 55 Ач разряжается менее чем за 2 часа. даже при работающем двигателе я сомневаюсь, что генератор сможет справиться с этим.

Производители автомобилей могут предлагать прикуриватель только в качестве дополнительного дополнительного аксессуара. Обычно только одна розетка на 12 В рядом с водителем предназначена для прикуривателя, а другие розетки, обозначенные как «розетки вспомогательного питания 12 В», не предназначены для использования с зажигалкой.

Самый простой способ сделать это - купить дополнительную цепь на 10 А. По сути, это мини-вилка, которая вставляется либо в переключаемый, либо в постоянный предохранитель в блоке предохранителей. Обычно он у вас либо под панелью, либо где-то еще ...

Закажите зажигалки и аксессуары для своего автомобиля и заберите их в магазине - сделайте покупку, найдите ближайший к вам магазин и проложите маршрут. Ваш заказ может иметь право на доставку на дом, и доставка осуществляется бесплатно для всех онлайн-заказов на сумму 35 долларов США.00+. Проверьте здесь специальные купоны и акции.

Это делает прикуриватели и специальные розетки для аксессуаров популярными в транспортных средствах, а многие легковые и грузовые автомобили имеют их по всей кабине. Безопасные решения для открытых розеток Мамы и папы могут нервничать, когда маленькие руки возьмут зажигалки или открытые розетки на 12 В, поэтому мы предлагаем простое решение для обеих ситуаций: предохранительные вилки.

Автомобильные гнезда и адаптеры для прикуривателя на 12 В.Адаптеры на 12 В быстро стали неотъемлемой частью любого автомобиля, помогая обеспечить питание внутренних зарядных устройств и систем спутниковой навигации. Наш широкий ассортимент высококачественных адаптеров обеспечивает подачу электроэнергии в любое время и в любом месте.

Если в вашем автомобиле перестал работать разъем для подключения аксессуаров на 12 В или прикуриватель, первым делом необходимо убедиться, что внутри ничего нет. Все, от грязи и ворса до кусочков бумаги и даже монет, может легко застрять внутри, предотвращая контакт или короткое замыкание предохранителя.Просто возьмите фонарик и направьте луч внутрь.

С сотовыми телефонами и другими автомобильными подключаемыми аксессуарами, которые становятся нормой, мы стали полагаться на эти розетки прикуривателя, чтобы питать их ...

Ginsco Разветвитель прикуривателя 12V Dual USB 2A / 1A Разъем адаптера питания для зарядного устройства для автомобиля Лодка Морской мотоцикл Скутер RV DIY Kit (черный) 4,7 из 5 звезд 931 $ 12,99 YONHAN Гнездо прикуривателя Разъем для розетки питания 12 В с синим светодиодом для автомобиля Морской мотоцикл Скутер на колесах и многое другое, 2 шт.

Kaufen Sie DC 5.Адаптер для гнезда прикуривателя 5 мм для автомобильного усилителя аккумулятора 12 В Портативный мини-блок питания в Auto & Motorrad-Shop на Amazon.de. Große Auswahl und Gratis Lieferung durch Amazon от 29 €.

- автомобильный источник питания постоянного тока 12 В, с вилкой прикуривателя, позволяет подключать его к гнезду прикуривателя автомобиля. Применимо ко всем типам легковых и грузовых автомобилей - быстро и эффективно разморозьте или запотите стекла своих автомобилей, не дожидаясь, пока двигатель прогреется в холодную погоду.Характеристики: - Цвет: черный - Материал: ABS - Размер: 20 x 12,5 x 17,5 см (Д x Ш x В) - Ток: 20 А - Номинальное напряжение ...

Универсальный автомобильный автомобильный прикуриватель DC 12v Iglhd. 5 из 5 звезд (2) Всего оценок 2, 4,23 £ Новый. Замена прикуривателя со стразами серебряного тона постоянного тока 12 В. 5 из 5 звезд (2) Всего оценок 2, 4,57 £ Новый. Штекер Lampa для прикуривателя с кабелем 2м 12 / 24в. £ 6.47 Новый. Pearl PWN1086 Заглушка адаптера прикуривателя.4,7 из 5 звезд (9) Общие оценки ...

Автомобильные гнезда прикуривателя изначально были разработаны для питания электрического нагревателя сигарет, и многие люди вместо этого используют их в качестве источника постоянного тока для своих аксессуаров или устройств. Аккумулятор и генератор автомобиля напрямую питают эти автомобильные прикуриватели при работающем двигателе. На eBay вы можете выбрать различные характеристики, марки, функции и параметры совместимости ...

Автомобильное зарядное устройство постоянного тока Кабель автоматического питания, штекер автомобильного прикуривателя 12-24V 4FT к DC 5.Соединительный шнур 5 мм x 2,1 мм / 4,0 мм x 1,7 мм для портативного DVD-плеера, автомобиля, грузовика, камеры автобуса, автомобильного видеорегистратора. 4.3 из 5 звезд 342. CDN $ 11.99 CDN $ 11. 99. Получите его до четверга, 3 декабря. БЕСПЛАТНАЯ доставка для вашего первого заказа товаров, отправленных Amazon. USB штекер на 12 В автомобильный прикуриватель гнездовой кабель преобразователя 2 ...

Хотя в основном они используются для прикуривания сигарет, розетки для зажигалок также являются портами, которые вы можете использовать для зарядки своих устройств, таких как GPS, телефоны, камеры и многие другие.Но если ваш порт прикуривателя не работает, не беспокойтесь! Я научу вас, как починить прикуриватель в машине, и вам даже не нужно разбираться в машине, чтобы сделать это.

Finden Sie Top-Angebote für 12v / 24v 4 Weg Multi-Socket Car прикуриватель разветвитель USB Stecker Ladegerät mp3 U bei eBay. Kostenlose Lieferung für viele Artikel!

Дешевая прикуриватель, покупайте качественные автомобили и мотоциклы напрямую из Китая. Поставщики: 12V 24V 4 Way Multi Socket Car Charger Автомобиль Авто Разветвитель гнезда прикуривателя + переходник для USB-портов Наслаждайтесь бесплатной доставкой по всему миру! Ограниченная по времени продажа Легкий возврат.

Прикуриватели и адаптеры Позиции 1–12 из 43 Сортировать по рекомендованным Сортировать по имени (от А до Я) Сортировать по имени (от Я до А) Сортировать по цене (от низкой к высокой) Сортировать по цене (от высокой к низкой)

Название продукта 12V 24V Автомобильный кабель зарядного устройства прикуривателя S ... Средний рейтинг: 0 из 5 звезд на основании 0 отзывов. Текущая цена 8,99 $ 8,99 $ Прейскурантная цена 15,99 $ 15,99 $. Продается и отправляется Catlerio. Бесплатная доставка. Выберите Параметры.Изображение продукта. Название продукта CPR Savers 12V 12 ft Cigarette Lighter Plug Car Trav ... Средний рейтинг: 3 из 5 звезд на основании 1 отзывов 1 оценок ...

CAPTIANKN Power Inverter для автомобильного прикуривателя, 1500 Вт, 3 универсальных розетки переменного тока, 12 В постоянного тока = 110 В / 220 В, 4 порта USB, 24 В до 220 В, 3000 Вт Пиковая мощность: 1500 Вт постоянного тока в переменный ток Авто-Wechselrichter с постоянным напряжением 1500 Вт Gleichstrom auf Wechselstrom-3000.

Удлинительный кабель для автомобильного прикуривателя, переходник CHGeek 12 В 24 В, гнездо для адаптера питания постоянного тока, провод, автомобильное зарядное устройство 12 футов / 3.6 млн мужчин и женщин для активного отдыха, кемпинга и путешествий: Amazon.co.uk: Car & Motorbike

Автомобильная электрическая система обычно имеет одну или несколько дополнительных точек питания. Этими аксессуарами часто являются розетки для прикуривателя. Однако большинство автомобилей, произведенных с 1990-х годов, имеют специальные розетки для подключения дополнительных устройств. Во многих автомобилях розетки прикуривателя подключены так, что ...

12V 5M Автомобильный разъем для прикуривателя, удлинитель, кабель, штекер.4,8 из 5 звезд (42) Всего оценок 42, согласны на 100% - Простота установки. 12,31 AU $ Новый. Гнездо прикуривателя 12 В + двойной порт USB для крепления зарядного устройства на панели автомобиля / лодки. 4,9 из 5 звезд (19) Всего оценок 19, 100% согласны - рекомендую. 19,45 AU $ Новый. 3-стороннее автомобильное зарядное устройство DC12V, адаптер питания, двойной USB-порт для прикуривателя ...

Теперь вы знаете несколько причин, чтобы исправить это, если автомобильный прикуриватель работает неправильно. Ниже приведены несколько способов исправить дефекты.Давайте посмотрим! 1. Проверьте предохранитель зажигалки. Устранение неисправности автомобильного прикуривателя. Вначале нужно проверить зажигалку с помощью тестера цепей. Поместите конец зажима ...

UIOTEC 2V / 6A 72W Power Inverters AC-DC Adapter [110V / 110V-240V to 12V] Преобразователь трансформатора гнезда автомобильного прикуривателя ** Преобразование переменного тока 100–240 В переменного тока в источник постоянного тока 12 В. Американская вилка подходит для настенной розетки в Канаде. Выходная мощность 72 Вт, подходит для всех электронных транспортных средств - воздушный компрессор, автомобильный охладитель / обогреватель, автомобильный насос для накачивания стяжек, автомобильный диффузор, автомобильный кислородный бар, автомобильный очиститель и многое другое..

Таким образом, вы не должны запутаться в том, является ли прикуриватель автомобильным зарядным устройством. Ознакомьтесь с различными советами по обслуживанию и всегда поддерживайте свой автомобиль в наилучшем рабочем состоянии. Тем, кто хочет зарядить разряженную батарею, чтобы ее хватило для запуска автомобиля, убедитесь, что у нее есть около 20 минут зарядки. Имейте в виду, что этот метод нельзя использовать для запуска автомобиля от внешнего источника. Вы ...

Вы обнаружите, что в магазинах автомобильных аксессуаров имеется широкий ассортимент запасных прикуривателей.При покупке следует обратить внимание на то, что некоторые из них имеют встроенный светильник, часто небольшое кольцо вокруг основания зажигалки. Вы можете найти это полезным в темноте, особенно если вы устанавливаете зажигалку в задней части салона. В остальном выбирать особо нечего ...

Гнезда адаптера автомобильного прикуривателя для зарядки. Обновлено 14.05.2020: Лучший адаптер для автомобильного прикуривателя говорит о том, что вы не лишитесь заряда аккумулятора мобильного телефона.Эти умные автомобильные зарядные устройства USB обеспечивают питание от автомобильной прикуривателя на 12 В и 24 В. Подходящие автомобильные вилки прикуривателя для большинства беспроводных наушников и ...

US $ 12.33 US $ 14.80 Скидка 17%. Удлинительный кабель для автомобильного прикуривателя, 3 м с переключателем 12 В. 13 отзывов COD US $ 8,41 US $ 10,09 Скидка 17%.

Beim Зажигалка Vergleich schaffte es unser Sieger bei den wichtigen Faktoren abräumen.In dieser Rangliste sehen Sie unsere Liste der Favoriten der getesteten Cigarette lighter, bei denen der erste Platz den oben genannten Favoriten darstellt. Alle in dieser Rangliste getesteten Прикуриватель без прямого подключения к Интернету и максимальной внутренней памяти 2 Werktagen bei Ihnen ...

12V ~ 24V Автомобильное зарядное устройство для прикуривателя Безопасное напряжение: Amazon.de: Elektronik. Zum Hauptinhalt wechseln.de. DE Hallo, Anmelden Konto und Listen Anmelden Konto und Listen Warenrücksendungen und Bestellungen Entdecken Sie Prime Einkaufswagen.Elektronik & Foto. Los Suche Hallo ...

Название продукта Автомобильный адаптер для прикуривателя 110V-24 ... Средний рейтинг: 3 из 5 звезд на основании 13 отзывов 13 оценок. Текущая цена 6,99 долларов США 6. 99 Прейскурантная цена 18,99 долларов 18 долларов. 99. Продано и отправлено Poweradd. Бесплатная доставка. Добавить в корзину. Изображение продукта. Название продукта CableVantage Новая вилка 110–240 В переменного тока к автомобилю 12 В постоянного тока. Средняя оценка: 2 из 5 звезд на основании 5 отзывов 5 ...

Возможно управление установкой от автомобильного напряжения 12 В через прикуриватель; установка защищена от перенапряжений, которые могут возникнуть в автомобильной сети.ftp.terratec.de Ein Betrieb an der Auto-Bordspannung von 12 Volt beispielsweise über d en Zigarettenanzünder is t ebenfalls möglich, gegen die im Auto-Bordnetz auftretenden Überspannungen ist das Gerät geschützt.

Baseus автомобильный разветвитель прикуривателя 12 В-24 В двойной USB автомобильное зарядное устройство розетка 100 Вт автомобильный разветвитель питания адаптер для автомобиля USB концентратор

USB зарядное устройство автомобильный преобразователь прикуривателя умный AC в DC прикуриватель 220 В до 12 В 220

12 В автомобильный прикуриватель автомобильное зарядное устройство двойной USB трактор адаптер зарядное устройство цифровой вольтметр для автомобиля лодка мотоцикл

Автомобильный разветвитель прикуривателя Водонепроницаемый 12 В 24 В Алюминий Dual USB QC 3.0 Зарядное устройство Адаптер питания Выход LED Вольтметр Wit

автомобильный прикуриватель двойной USB 12 В 24 В 2.1A водонепроницаемый автомобильное зарядное устройство USB прикуриватель адаптер гнездо разветвитель розетка

двухсторонний автомобильный прикуриватель + светодиодный выключатель света автоматический разъем разветвитель зарядное устройство USB 12 В / 24 В адаптер для автомобильного прикуривателя

автомобильное зарядное устройство 12 В-24 В 2 порта USB автомобильное зарядное устройство адаптер питания прикуриватель Разветвитель

Dual USB металлический автомобильный прикуриватель Порты для USB зарядного устройства Mini Usb автомобильное зарядное устройство для мобильного телефона разделитель Usb Авто Зарядное устройство

12 В мотоциклетный водонепроницаемый прикуриватель 5 В двойной USB зарядное устройство розетка прикуриватель телефон зарядное устройство

Многофункциональный автомобильный прикуриватель с двумя USB-адаптерами для зарядного устройства Hands Free FM-передатчик для зарядного устройства для телефона

Гнездо прикуривателя - Infogalactic: ядро ​​планетарных знаний

Металлические и пластиковые гнезда прикуривателя

Розетка прикуривателя (также называемая розеткой прикуривателя или розетка прикуривателя ) в автомобиле изначально была разработана для питания прикуривателя с электрическим подогревом, но стала де-факто стандартным разъемом постоянного тока для подачи электроэнергии для переносные аксессуары, используемые в автомобиле или рядом с ним.Хотя розетка для прикуривателя является общей особенностью автомобилей и грузовиков, в качестве разъема питания постоянного тока она имеет такие недостатки, как громоздкость, относительно низкий номинальный ток и низкую надежность контактов.

Примеры устройств, которые могут работать от гнезда прикуривателя, включают фонари, вентиляторы, устройства для нагрева напитков и небольшие моторизованные инструменты, такие как воздушные компрессоры для накачивания шин. Многие портативные электронные устройства, такие как музыкальные плееры или мобильные телефоны, используют розетки прикуривателя для зарядки своих внутренних батарей или для работы непосредственно от бортовой сети.Адаптеры для электронных устройств могут изменять напряжение в соответствии с прилагаемым устройством. Устройства, которым требуется электричество от сети переменного тока, могут работать с инвертором.

В настоящее время в автомобилях может быть несколько розеток на 12 В, которые предназначены только для питания электрических аксессуаров и не могут использоваться с прикуривателем. Производители автомобилей могут предлагать прикуриватель только как дополнительный аксессуар за дополнительную плату. Обычно только одна розетка на 12 В рядом с водителем может вместить настоящую прикуриватель, а другие розетки, обозначенные как «вспомогательные розетки на 12 В», физически не могут питать зажигалку.

История

Электрический прикуриватель был изобретен и запатентован в начале 1880-х годов немецким изобретателем де (Фридрих Вильгельм Шиндлер). [необходима ссылка ] В 1890-х годах эти инструменты продавались как электрические зажигалки для сигар ( Cigarrenanzuender ), а позже как Zigarrenanzuender в основных каталогах складов Германии. [ необходимая ссылка ] Вероятно, в 1920-х годах они были переименованы в «зажигалки», так как сигареты по продажам обогнали сигары.

В 1921 году Моррис Патент США 1376154 был выдан на так называемую «беспроводную» или «беспроводную» зажигалку со съемным элементом. Воспламенитель нагревали в гнезде, а затем вручную извлекали для использования через соответствующий промежуток времени. [1]

В Соединенных Штатах зажигалки стали входить в стандартную комплектацию автомобилей в 1925-26 годах. [2]

В 1928 году компания Connecticut Automotive Specialty Company (Casco) в Бриджпорте запатентовала свою версию автомобильной зажигалки, в которой использовались шнур и катушка. [3] [ сомнительно - обсудить ] В зажигалках катушечного типа блок воспламенителя был соединен с источником тока кабелем, намотанным на пружинный барабан, так что блок воспламенителя и кабель могли быть вынимается из розетки и может использоваться для прикуривания сигары или сигареты. Когда съемную вилку возвращали в розетку, провода снова наматывали в нее. Цепь замыкалась либо нажатием кнопки, либо выниманием воспламенителя из гнезда. [1]

Современная «автоматическая» съемная автомобильная зажигалка V-Coil была разработана Casco в 1956 г., [3] , за что получила U.S. Патент 2,959,664, выдан в 1960 г.

Использовать как зажигалку

Автомобильный прикуриватель с видимым спереди нагревательным элементом цвета латуни

Традиционная зажигалка представляет собой металлический или пластиковый цилиндр, содержащий тонкую плоскую катушку из нихромовой металлической полосы, через которую проходит сильный ток (~ 10 ампер), когда устройство активируется, обычно путем вставления его в розетку, как если бы это был толкатель. кнопка. При вдавливании зажигалка удерживается против силы пружины зажимом, прикрепленным к биметаллической полосе. [4] Нагревательный элемент в считанные секунды становится горячим оранжевым, в результате чего биметаллическая полоса изгибается и освобождает механизм, а ручка выскакивает наружу, избавляя курильщика от необходимости рассчитывать время операции нагрева. Если затем быстро вынуть зажигалку из гнезда, она может зажечь сигарету, сигару или трут.

Использовать как электрическую розетку

Штекер прикуривателя на 12 В с наконечником, который можно открутить для замены внутреннего предохранителя.

В более новых автомобилях розетка оснащена пластиковой крышкой без нагревательного элемента прикуривателя из-за снижения популярности курения. [5] Однако розетка была перепрофилирована и продолжает использоваться для питания бытовой электроники в транспортных средствах. [6] Часто в автомобиле для удобства может быть несколько розеток, некоторые из которых расположены в задней части салона автомобиля или даже в грузовом отсеке, для таких целей, как питание портативных устройств GPS, подзарядка телефонов или питание накачивающего устройства шин, пылесос или термоэлектрический охладитель. К этим розеткам обычно прикрепляют пластиковую заглушку, и обычно они маркируются как предназначенные только для питания постоянного тока, поскольку они не предназначены для выдерживания тепла, выделяемого электрической зажигалкой.

Использование розеток прикуривателя для подачи питания 12 В постоянного тока является классическим примером обратной совместимости со стандартом де-факто. Разъем далеко не идеален, он физически велик и неудобен в использовании, но при этом менее надежен, чем такие альтернативы, как разъем Anderson Powerpole (который часто используется радиолюбителями в мобильных операциях). Тем не менее, розетки для прикуривателей широко используются, и можно ожидать, что все, кроме самых дешевых легковых автомобилей, грузовиков, жилых автофургонов и даже лодок, будут иметь по крайней мере одно такое гнездо.Переносные прикуриватели, прикрепленные к кабелям, и зажимы типа «крокодил» для подключения непосредственно к автомобильным аккумуляторам доступны для временного использования. В более новых автомобилях также могут быть предусмотрены один или несколько USB-разъемов в качестве источника скромного количества 5-вольтного постоянного тока, но даже в этих ситуациях розетка прикуривателя предоставляется для 12-вольтного постоянного тока, а также для приложений, требующих более высокой силы тока .

Стандартные автомобильные вилки на 12 В постоянного тока определены в США стандартом UL 2089, касающимся адаптеров автомобильных аккумуляторов.Этот стандарт распространяется на вилки и комплекты шнуров, которые вставляются в розетки прикуривателя. В Европе штепсельные вилки и розетки на 12 В специально не регулируются и не требуют одобрения для маркировки CE. [ необходима ссылка ]

Штекер иногда используется для подачи питания на автомобиль для подзарядки его аккумулятора. Например, портативные специалисты по обслуживанию солнечных батарей обычно подключаются к аккумуляторной батарее автомобиля таким образом. Подключаемые зарядные устройства также иногда подключаются таким образом, что устраняет необходимость оставлять капот автомобиля открытым, а также исключает возможность обратной полярности.

Технические характеристики

Розетки и ответные вилки определены в спецификации ANSI / SAE J563 [7] . Для 12-вольтных систем «точка контакта», которая является центральной частью вилки, если смотреть с торца, несет положительное напряжение, тогда как часть «банка», которая является внешней частью разъема, несет отрицательное напряжение. напряжение (которое является "заземляющим" соединением для большинства автомобилей, имеющих электрическую систему с отрицательным заземлением).

Автомобильные разъемы

на 12 В выполнены в соответствии со стандартами безопасности Underwriters Laboratories.UL2089 был разработан для удовлетворения требований к портативным адаптерам с номинальным напряжением 24 В постоянного тока или менее, которые предназначены для питания от электрической системы транспортного средства с батарейным питанием. Продукция, на которую распространяется этот стандарт, включает комплекты шнуров вилки, которые подходят к стандартным гнездам для сигарет в автомобилях.

Розетка и вилка прикуривателя на 6 В
  • Внутренний диаметр гнезда: 21,34 - 21,46 мм (средний 21,4 мм)
  • Диаметр корпуса заглушки: 21.08 - 21,23 мм (среднее 21,155 мм)
Розетка и вилка прикуривателя на 12 В, размер A
  • Внутренний диаметр гнезда: 20,93 - 21,01 мм (средний 20,97 мм)
  • Диаметр корпуса заглушки: 20,73 - 20,88 мм (средний 20,805 мм)
  • Наиболее часто используется в американских автомобилях
Розетка и вилка прикуривателя на 12 В, размер B
  • Внутренний диаметр гнезда: 21,41 - 21,51 мм (средний 21,455 мм)
  • Диаметр корпуса заглушки: 21.13 - 21,33 мм (среднее 21,18 мм)
  • Чаще всего используется в европейских автомобилях, а иногда и в качестве второй розетки в американских автомобилях специально для подключения к источнику постоянного тока.

Вилки часто включают в себя контрольный светодиодный индикатор, указывающий, что электрическое питание подключено. По желанию вилка может быть оснащена внутренним предохранителем для электробезопасности, обычно рассчитанным на 10 ампер или меньше. В некоторых конструкциях наконечник заглушки можно отвинтить, чтобы открыть цилиндрический стеклянный предохранитель; другие варианты могут использовать более новый предохранитель плоского типа, вставленный сбоку или сзади вилки.

Рекомендации по проектированию

Поскольку розетка прикуривателя изначально была разработана только для нагрева прикуривателя, использование этих розеток в качестве обычных разъемов питания может привести к множеству проблем. Помимо проблем с частично совместимыми физическими размерами, вилки могут вылетать из розетки при нормальных условиях движения из-за плохого удержания. Также были сообщения о расплавленных концах свечей из-за плохого контакта и выделения тепла из-за омического сопротивления. [8] Использование в стационарных условиях вне транспортных средств может помочь избежать проблем с вибрацией при использовании в качестве альтернативы розеткам переменного тока на 120 вольт, но некачественные разъемы могут по-прежнему иметь высокое сопротивление или прерывистый контакт.

Вторая проблема заключается в том, что номинальная «двенадцатавольтная» мощность в автомобилях сильно колеблется. Фактическое напряжение будет примерно 12,5 В в режиме ожидания (меньше в холодных условиях), примерно 14,5 В при работе двигателя и генератора / генератора (больше в холодном состоянии) и может кратковременно упасть до 5–6 В во время запуска двигателя. . [9] При использовании преобразователи постоянного тока в постоянный обычно компенсируют небольшие колебания, но надежное питание может быть недоступно без независимого источника бесперебойного питания с батарейным питанием.

Редко, более экстремальные случаи колебания напряжения могут возникать, когда автомобильный аккумулятор отключается при работающем двигателе или когда автомобиль запускается от внешнего источника. Когда аккумулятор отключается во время работы двигателя, переходный процесс сброса нагрузки может привести к очень высоким напряжениям, поскольку встроенный регулятор напряжения будет пытаться зарядить разряженный / отсутствующий аккумулятор (отключение аккумулятора при работающем двигателе также может привести к повреждению диодов. в генераторе).Автомобиль, запускаемый от внешнего источника с грузовика, может иметь электрическую систему 24 В, используемую в некоторых транспортных средствах. [10] Кроме того, некоторые водители эвакуаторов в холодном климате выполняют «двойной запуск от аккумулятора». [11]

Оборудование, предназначенное для питания от розетки, должно учитывать прерывистый контакт и напряжение, выходящее за пределы номинального 12 В постоянного тока, например максимальное напряжение 9–16 В непрерывно или максимальное напряжение 20 В в течение 1 часа, 24 В в течение 1 минуты. , и 40 В длительностью 400 мс. [12] Пример допустимого отклонения номинальных значений компонентов защиты составляет от +50 до –60 В постоянного тока. [13] Надежное оборудование должно выдерживать температуры от –40 до +85 ° C (от –40 до 185 ° F), а также возможную высокую влажность и конденсацию воды. [12]

См. Также

Банкноты

  1. 1.0 1.1 «Cuno Engineering против автоматических устройств».
  2. Вальдес-Дапена, Питер (2004-11-04).«Зажигалки: новые подстаканники?». CNN.com. Проверено 5 июня 2007.
  3. 3,0 3,1 «Факты и цифры о зажигалке Casco». Каско. Проверено 5 июня 2007.
  4. ↑ Патент США 5,932,126
  5. «Последнее обновление Gallup показывает, что уровень курения сигарет близок к историческому минимуму».Gallup.com. Проверено 8 апреля 2009.
  6. Лаукконен, Джереми. "Розетка 12 В или розетка прикуривателя? Де-факто розетка 12 В постоянного тока". About.com . Проверено 16 февраля 2016.
  7. «Стандарт для 12-вольтных прикуривателей, сетевых розеток и дополнительных вилок». SAE Международный .SAE International. Проверено 16 февраля 2016.
  8. «Проверка питания от автомобильного прикуривателя?». moneysavingexpert.com. Проверено 8 апреля 2009.
  9. «Заткнуть щель прикуривателя». Service Management 365. Архивировано 17 июля 2007 г. Проверено 30 мая 2007 г.
  10. Эмади, Али (2005-05-25), Справочник по силовой автомобильной электронике и моторным приводам , CRC press, стр. 119, ISBN 0-8247-2361-9 , Максимальное рабочее напряжение для систем на 14 В указано на уровне 24 В, что соответствует условиям запуска от двух аккумуляторов.
  11. «Двойной аккумуляторный скачок», Высокочастотные автомобильные источники питания , Указание по применению 3893, Maxim Integrated Products, 2007-07-17, Еще одно установившееся состояние OV - это двухбатарейный скачковый запуск, который происходит, когда эвакуатор или другой обслуживающий персонал используют 24 В для запуска двигателя с ограниченными возможностями или иным образом заряжают разряженную батарею.Типичное требование OEM-тестирования для этого условия - около 24 В в течение двух минут. Некоторые системы, относящиеся к безопасности и управлению двигателем, должны работать в этих условиях.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
