автозапуск по времени, как на сигнализации включить запуск по часам

Автозапуск по времени Томагавк предоставляет пользователю возможность в удаленном режиме прогревать двигатель, без прямого воздействия на органы управления. Принцип функции основан на тайминге и работе автономных датчиков.

Для того чтобы установить прогрев двигателя по времени, от пользователя потребуется заранее запрограммировать головной блок, выполнить предстартовую подготовку и ввести определенную комбинацию на брелке. При этом, следует учитывать, что калибровка функции на каждой модели выполняется в своей последовательности. Для получения точной информации нужно изучить руководство пользователя отдельного устройства.

Содержание

  1. Подготовка
  2. Инструкция по эксплуатации
  3. Как на Томагавк включить автозапуск по времени
  4. Как увеличить время прогрева
  5. Настройка автозапуска по часам
  6. Как отключить автозапуск по времени
  7. Почасовой запуск двигателя
  8. Запуск каждые 4 часа
  9. Томагавк: запуск каждые 2 часа
  10. Ежедневный запуск Томагавк
  11. Не работает автозапуск по времени
  12. Отзывы владельцев
  13. Видео

Вы можете скачать одну из официальных инструкций Tomahawk.


Узнайте всё про автозапуск по температуре Томагавк.

Томагавк: запуск по времени, подготовка

Перед тем как выставить старт ДВС по времени, водителю нужно провести предстартовую подготовку. Последовательность действий обязательна для машин с механическими коробками передач, независимо от используемой разновидности двигателя.

  1. Выключить все приборы в автомобиле.
  2. Заглушить мотор, и провернуть ключ в личинке замка в положение №2.
  3. Установить рычаг коробки передач в нейтральную. Для автомата «Р».
  4. Поднять ручник до упора в положение включено.
  5. Выйти из машины, закрыть двери и поставить авто на сигнализацию в определенном режиме.

Если процедура выполнена верно, в установленный момент, силовая установка запустится самостоятельно и будет работать в запрограммированном промежутке.

Сигнализация Томагавк: автозапуск по времени, инструкция по эксплуатации

Руководство по применению Tomahawk содержит полный список информации о процедуре настройки и пользования удаленным стартом силового агрегата. В мануале подробно расписаны следующие опции:

  • запуск по таймеру;
  • уменьшение или продление времени работы автозапуска;
  • продолжительность прокручивания стартера;
  • интервалы срабатывания.

Благодаря обширным калибровкам, можно установить желаемое положение для комфортного пользования машиной.

Некоторым автолюбителям сигнализация достается уже в установленном виде, без сопроводительных документов, что значительно усложняет процесс эксплуатации.

Для облегчения использования охранного комплекса, у нас на сайте можно посмотреть онлайн или скачать одну из заводских инструкций.

Узнайте всё про автозапуск Томагавк.

Как на сигнализации Томагавк включить автозапуск по времени

Прогрев двигателя авто в удаленном режиме выполняется исключительно брелком. Для активации функции нужно ввести определенную комбинацию на пульте управления.

Процедура описана на примере сигнализации Tomahawk 9,5. Принцип действий на других моделях может незначительно отличаться.

  1. Проделать предстартовую подготовку.
  2. Поставить машину на сигнализацию.
  3. Зажать и удерживать кнопки с изображением ключика и перечеркнутого динамика.
  4. Если все сделано правильно, автомобиль чирпнет 1 раз и на дисплее брелка отобразится циферблат, что говорит об успешном принятии команды.
  5. Далее двигатель самостоятельно запустится и будет работать запрограммированный промежуток.

После этого, удаленный старт будет выполняться автоматически в это же время каждые сутки. Если пользователь хочет уменьшить интервал, нужно продолжить процедуру включения.

  1. Активировать ежедневный автозапуск в штатном режиме.
  2. В течение 5 секунд клацнуть на брелке соответствующую клавишу для установки требуемого интервала.

В модификации Томагавк 9,5 за это отвечают:

  • 1 час – открытый или закрытый замок;
  • 2 ч – ключик;
  • 4 часа – открытая крышка багажника;
  • 12 ч – зачеркнутый динамик.

Примечание! У разных версий Tomahawk, клавиши могут иметь другое значение. Для получения точной информации необходимо изучить инструкцию соответствующего устройства.

Как увеличить время прогрева на сигнализации Томагавк

Время автономного функционирования силовой установки установлено заводом на отметке 10 мин. Продлить промежуток работы двигателя можно, чтобы добавить несколько минут потребуется зайти в меню программирования и выполнить строгую последовательность действий.

На примере Томагавк 9,5 принцип следующий.

  1. Заглушить мотор, включить зажигание.
  2. Нажать кнопку Оверрайд 6 раз подряд.
  3. Выключить зажигание.
  4. Если все сделано правильно, автомобиль 6 раз чирпнет сиреной.
  5. Далее один раз клацнуть указанную кнопку для перехода в соответствующий раздел.
  6. Чтобы прибавить время работы двигателя, автомобилисту потребуется нажать на определенную клавишу на брелке. Максимальная длительность составляет 20 минут – больше сделать невозможно.

В описываемой сигнализации за активацию времени отвечают такие клавиши:

  • 5 мин. – открытый или закрытый замок;
  • 10 мин. – ключик;
  • 15 м. – открытая крышка багажника;
  • 20 минут – зачеркнутый динамик.

На других устройствах комбинации могут отличаться.

Узнайте как завести машину с брелка Томагавк.

Томагавк: настройка автозапуска по часам

Большинство штатных калибровок охранного комплекса Tomahawk можно изменить под личные потребности и нужды. Заводская инструкция описывает полный процесс татировок, осуществимый в режиме программирования. Здесь имеется информация, как настроить будильник и другие функции.

  1. Периодичность срабатывания стартера.
  2. Длительность автономной работы ДВС.
  3. Контроль работы мотора по тахометру, давлению масла или напряжению бортовой сети.
  4. Таймер срабатывания.

Сигнализация Томагавк: как отключить автозапуск по времени

Некоторые владельцы охранных систем, активируя возможность, хотят ее выключить. Независимо от причин, сделать это достаточно просто.

Чтобы убрать таймер на дисплее, нужно одновременно зажать кнопки с изображением ключа и зачеркнутого динамика.

После этого функция будет отключена и иконка часов с дисплея исчезнет. При этом все установки и татировки сохранятся.

Томагавк: почасовой запуск двигателя

Причиной того, что водитель хочет установить почасовой запуск может стать сильный мороз на улице. При длительном простое, масло в картере сгущается до такой степени, что коленчатый вал не может провернуться. Как следствие, удачно завестись после ночной стоянки будет очень проблематично.

Далее указана инструкция, как настроить охранный комплекс, чтобы он срабатывал каждый час, на примере Томагавк 9,5.

  1. Выполнить стандартную, предпусковую подготовку.
  2. Закрыть машину и поставить ее под охрану в стандартном режиме.
  3. Одновременно зажать сочетание кнопок на брелке: ключик + перечеркнутый динамик.
  4. Далее клацнуть на закрытый/открытый замок.

Если все сделано правильно, на дисплее отобразится световой индикатор в виде круглого циферблата и прозвучит характерная мелодия.

Сразу после введения команды, силовой агрегат запустится, проработает заранее запрограммированное время и заглохнет. Следующий запуск произойдет ровно через час.

Запуск каждые 4 часа

Если машина стоит в относительно теплом гараже или парковке, нет необходимости дергать мотор каждый час. Чтобы поставить старт один раз на 4 часа, при активации ежесуточного режима потребуется клацнуть на клавишу с изображением открытой крышки багажника. При этом использовать программирование не нужно.

Сигнализация Томагавк: запуск каждые 2 часа

Аналогично включается автостарт каждые 2 часа. Только здесь потребуется нажать на кнопку, где изображен ключик. После чего, также загорится стандартный циферблат и заведется мотор.

Чтобы отключить расширение, достаточно зажать клавиши с ключиком и динамиком. О деактивации функции скажет характерный звуковой сигнал.

Ежедневный запуск Томагавк

При покупке автомобиля с уже установленной сигнализацией Tomahawk, автомобилисты нередко задают вопросы вроде, как запрограммировать автопрогрев двигателя перед поездкой.

Обычно опцию используют водители для повышения личного комфорта. К примеру, подогрев установлен на утро, когда пользователь приходит к машине, она уже полностью готова к выезду из места стоянки. При этом следует учитывать, что программа актуальна только для теплого времени года – после сильного замерзания масла в картере, функция может дать сбой.

Чтобы выставить автоматический пуск стартера в ежесуточном режиме, нужно придерживаться инструкции:

  • выполнить предстартовую подготовку;
  • зажать кнопки ключа и динамика;
  • дождаться чирпа сирены.

После этого мотор будет запущен, и через сутки процедура повторится. Чтобы выключить режим, ввод комбинации повторяется.

Tomahawk: не работает автозапуск по времени

Если почасовой прогрев не срабатывает, причин бывает несколько.

  1. Неправильно проделана предстартовая подготовка. Может быть, водитель забыл снять передачу или поставить машину на ручник.
  2. Сильно замерзло масло в картере – длительности импульса на стартер не хватает для нормального подхватывания ДВС. Устраняется увеличением времени прокрутки стартера.
  3. Разряд батареи. Автосигнализация при попытке запуска тянет больше напряжения из аккумулятора, чем стандартный запуск ключом. Выход – зарядить или заменить элемент питания.
  4. Неверная подача команды пользователем.
  5. Нарушение в работе прошивки. Можно исправить сбросом настроек до заводского состояния.
  6. Механические повреждения или намокание модулей. Устраняется только заменой детали на заведомо исправную.

Отзывы владельцев

Мнение автомобилистов о продукции Томагавк.

Евгений:

Порадовала простая установка. Спасибо, что подсказали, как поставить таймер на запуск – долго мучился.

Константин:

Хорошая сигналка, но долго не мог понять, как выключить будильник. Купил машину с рук и брелок звенел каждый день в 5 утра. Приходилось в коридоре ключи прятать.

Сигнализация Томагавк: как поставить на прогрев по часам, видео


Смотрите как отключить сигнализацию Томагавк.

Как убрать таймер автозапуска на сигнализации Томагавк и отключить его

Как убрать таймер автозапуска на сигнализации Томагавк? Найдите на брелке кнопку с ключом и перечеркнутым динамиком, после чего нажмите их кратковременно и одновременно. Если все сделано правильно, на машине дважды мигнут габариты, а сирена подаст двойной сигнал. После выполнения этих шагов опция работать не будет. Ниже рассмотрим, что это за функция, для чего она нужна, как ее включить и отключить в случае необходимости.

Как убрать таймер автозапуска

Перед тем как отключить таймер на Томагавке, убедитесь в ненужности этой опции. После прохождения рассмотренных ниже шагов двигатель больше не будет запускаться в установленной время до нового программирования функции.

В большинстве случаев выключить таймер на сигнализации Томагавк можно в несколько простых шагов (на примере модели TW-9010):

  • Найдите клавиши с рисунком ключа и перечеркнутого динамика. Одна находится на передней, а вторая на боковой панели.

  • Одновременно зажмите эти кнопки. Постарайтесь действовать синхронно, ведь в ином случае сигнализация Томагавк может не распознать команду.
  • Обратите внимание на световые огни и звуки автомобиля. Если все сделано правильно, габариты должны мигнуть два раза. Такое же число раз должна сработать и звуковая сигнализация.
  • Посмотрите на дисплей. Если вам удалось убрать таймер автозапуска, соответствующий значок в верхней части должен исчезнуть.

После выполнения этих шагов функция больше не работает. В дальнейшем можно активировать опцию путем нажатия и удерживания указанных выше кнопок. Подтверждением включения опции является один звуковой сигнал и такое же количество миганий.

Иной вопрос — как отключить таймер на сигнализации Томагавк на 434 МГц. В отличие от рассмотренной выше модели, здесь подход немного отличается. Необходимо нажать на кнопку с закрытым, а потом сразу с открытым замком.

Включение опции происходит по такому же принципу. При этом динамик брелка издает один звуковой сигнал. Если вам удалось убрать значок таймера автозапуска, работа выполнена правильно.

Альтернативный метод, как снять таймер на сигнализации Томагавк — сделать это через сброс настроек. В таком случае устройство возвращается к первоначальным настройкам, которые были актуальны до первичного задания параметров. К примеру, на модели 9010 убрать все настройки можно следующим образом:

  • Включите зажигание и дождитесь подтверждения. Должно прозвучать десять сигналов сирены. Если Валет не работает, Вы ничего не услышите.
  • Кликните Override один раз. Появляется один звук сирены.
  • Жмите на кнопку с изображением замков на брелке.

  • Включите зажигание, после чего габариты засветятся пять раз.

Чтобы убрать таймер автозапуска и иные настройки сигнализации Томагавк, все манипуляции необходимо выполнять максимально быстро. В ином случае все манипуляции придется проводить снова.

Для чего он нужен

Многие автовладельцы спрашивают, как отключить таймер автозапуска Томагавк, так и не разобравшись с преимуществами опции. Функция автоматического пуска позволяет заводить автомобиль в определенное время каждый день. Это удобно и позволяет садиться в уже нагретую зимой или, наоборот, охлажденную летом машину. На выходные дни таймер автозапуска на сигнализации Томагавк можно убрать, а с понедельника снова установить на нужное время. При желании часы можно в любой момент скорректировать и задать интересующие диапазоны срабатывания.

Плюсы опции:

  1. Автомобиль самостоятельно заводится. Это удобно, когда вы каждый день в определенное время выезжаете на работу. К примеру, при выходе из дома в 7.15 можно поставить автозапуск на 7.00. За 15 минут машина успевает прогреться. На выходные функцию легко убрать путем нажатия двух кнопок (об этом упоминалось выше).
  2. Экономия времени. После выхода из дома можно сразу сесть автомобиль и поехать без прогрева двигатель. Автозапуск сигнализации Томагавк уже запустился по таймеру и сделал свою работу.
  3. Комфорт. Если убрать автоматический пуск зимой, можно на себе ощутить холод салона в сильные морозы. Приходится потратить немало времени, чтобы прогреть машину до комфортной температуры.
  4. Повышение ресурса мотора. Двигатель перед поездкой хорошо разогревается и готов к поездке в любых режимах.

Из минусов выделяется только повышенный расход горючего, риск начала движения авто (при неправильной настройке) и разряда АКБ. Кроме того, водитель может забыть убрать таймер автозапуска, из-за чего сигнализация Томагавк запустит двигатель в ненужный момент. При этом придется дистанционно глушить мотор. Также необходимо следить за часами на брелке, чтобы они не сбивались и соответствовали действительности. Кроме того, если машина не заводится с ключа или брелка сигнализации, опция станет бесполезна. А вы об этом узнаете только стоя уже перед автомобилем.

Теперь вы знаете, как убрать таймер автозапуска на сигнализации Томагавк, и зачем нужна эта опция. В комментариях расскажите, как вы используете такую функцию, и какие трудности возникали при ее эксплуатации.

Как включить автозапуск на брелке томагавк

Пуск автомобильного мотора по команде на сигнализации Tomahawk 9010 производится нажатием на клавишу пульта со значком в виде ключа. В соответствии с инструкцией по автозапуску Томагавк 9010, перед включением функции автоматического или дистанционного запуска пользователь должен настроить режим «Программной нейтрали». Контроль работы мотора безопаснее и точнее устанавливать по тахометру, для этого нужно провести программирование оборотов холостого хода.

Параметры работы двигателя при автозапуске

Видео: особенности настройки параметров автозапуска

Процедура программирования оборотов холостого хода

Как включить автозапуск?

Выполнение «Программной нейтрали»

Таблица: запуск двигателя с брелка

Таблица: дистанционное продление и остановка работы двигателя

Таблица: как поставить запуск по температуре

Таблица: настройка ежедневного запуска

Таблица: автоматический перезапуск через определенные интервалы времени

Видео: настройка автозапуска двигателя

Таблица: как отключить автозапуск?

Проблемы при автозапуске

Скачать инструкции по установке и руководство пользователя для сигнализаций Томагавк 9010 TW, TZ в формате PDF

Видео: неисправности в работе автозапуска Томагавк

Комментарии и Отзывы

Параметры работы двигателя при автозапуске

Список параметров для настроенного автоматического запуска «сигналки»:

  1. Время функционирования силового агрегата может составить 5, 10, 15 либо 20 минут. Штатно автосигнализация настроена на работу в течение 10 мин, но в холодный период года рекомендуется увеличить время прогрева.
  2. Температурный режим для пуска силового агрегата автоматически. Данный параметр измеряется блоком управления в салоне транспортного средства, а не по мотору. Пользователь может выполнить настройку температуры в диапазоне от -5 до -30 градусов. Штатно силовой агрегат должен включаться при -10°С.
  3. В соответствии с руководством по применению пользователь может настроить время прокрутки стартерным механизмом коленчатого вала. Данный параметр составляет 0.8, 1.2, 1.8 или 3 секунды. Изначально стартер настроен на автозагрузку в течение 0,8 с. Если используется опция контроля двигателя по сигналам тахометра, то сигнализация автоматически деактивирует узел, поэтому рекомендуется выставлять интервал на 3 с. При появлении сбоев в работе запуска при каждой последующей попытке старта данный параметр увеличивается на 0,2 с.
  4. Пользователь может устанавливать один из вариантов контроля работы мотора — по напряжению электросети, тахометру или индикатору давления моторной жидкости.
  5. Если автовладельцу приходится добавлять в систему зажигания обходчик блокиратора двигателя, то необходимо настроить длительность работы второго дополнительного канала. Время функционирования может составить 0.8, 10 либо 30 секунд. Можно сделать так, чтобы канал функционировал в течение всего времени после автоматического старта. Настройка данного параметра зависит от блокиратора двигателя определенной модели авто.
  6. Управление силовым выходом IGN2 на выключателе зажигания и центральным замком (ЦЗ) при автоматическом старте. Можно настроить ЦЗ на запирание или отпирание после запуска.
  7. Задержка установленного запуска между активацией зажигания и стартерного механизма. Для силовых агрегатов, работающих на бензине, этот параметр должен составить 2 с, а для моторов на дизельном топливе — от 2 до 10 с.

Видео: особенности настройки параметров автозапуска

Пользователь Иван Васильевич в своем видеоролике сообщил о настройке удаленного старта мотора на сигнализации Томагавк, а также о параметрах работы двигателя.

Процедура программирования оборотов холостого хода

Если контроль работы мотора осуществляется по тахометру, то в соответствии с инструкцией по автозапуску Томагавк 9010 нужно сделать следующее:

  1. В автомобиле включается система зажигания.
  2. Кнопка активации аварийного режима «Оверрайд» нажимается девять раз. Если монтаж охранного комплекса выполнялся не самостоятельно, то нужно уточнить у мастера, где расположена клавиша. Ее рекомендуется ставить скрытно, поэтому вероятнее всего, элемент управления находится под панелью приборов. Если с поиском возникли сложности, следует проверить каждый провод, идущий от микропроцессора.
  3. Зажигание отключается. Сирена должна издать девять звуковых сигналов.
  4. Пользователь запускает двигатель с ключа.
  5. После снижение холостых оборотов до оптимальных, кнопка аварийного режима «Overr >Как включить автозапуск?

Запуск двигателя не может быть осуществлен, если:

  • включено зажигание;
  • открыт капот;
  • авто не стоит на ручном тормозе;
  • включен сервисный режим;
  • не выполнена процедура подготовки к запуску (для МКПП).

Выполнение «Программной нейтрали»

Настройка режима «Программной нейтрали»:

  1. На авто с запущенным мотором поднимается «ручник».
  2. На пейджере «кликается» клавиша с символом в виде ключа. После «клика» на дисплее пульта появится индикатор в виде дыма из выхлопной трубы. Также пейджер должен издать мелодичный сигнал.
  3. В течение последующих 30 секунд пользователь должен извлечь ключ из замка зажигания и покинуть авто. Двигатель останется в рабочем состоянии. После закрывания последней двери сигнализация отключит силовой агрегат и включит режим защиты машины.

Таблица: запуск двигателя с брелка

КомандаАвтомобильБрелок
Нажать на кнопку со значком ключа.Парковочные огни вспыхнут три раза, сирена издаст 3 звуковых сигнала.Попытка запуска дивигателя — St
Не удалось запустить двигатель — SP
Двигатель заведен

Таблица: дистанционное продление и остановка работы двигателя

ФункцияКнопкиБрелокАвтомобиль
Продление работыОдновременно нажать иОтобразится время оставшееся до глушения двигателя
Остановка дивигателяНажать кнопку— иконка исчезнет, прозвучит мелодия.
  • внешние световые приборы вспыхнут 4 раза;
  • сирена издаст 4 звуковых сигнала

Таблица: как поставить запуск по температуре

Томагавк 9010 как отключить автоматическое закрывание дверей. Сигнализация томагавк в борьбе с криминогенной обстановкой

Приобретя новый автомобиль, любой владелец, прежде всего, должен позаботиться о его безопасности. Надежным средством, которое защитит машину от угона и взлома, является Томагавк. Что собой представляет данная охранная система, какие модели существуют, преимущества и недостатки описаны в данной статье. Кроме того, даются рекомендации по установке и настройке.

Особенности

Последние модели компании Томагавк оснащены автозапуском и обратной связью (автор видео — Евгений Вакшин).

Последние топовые модели имеют следующий набор функций:

  • автозапуск;
  • обратная связь;
  • запуск двигателя в зависимости от температуры;
  • поиск машины при угоне;
  • опрос состояния автомобиля на расстоянии;
  • обход неисправной зоны;
  • защита от ложных срабатываний;
  • антиграббер и антисканер;
  • автоматическая постановка на охрану;
  • комплект брелоков;
  • управление центральным замком;
  • блокировка двигателя;
  • программирование функций;
  • иммобилайзер;
  • двухуровневый датчик удара;
  • дистанционное открывание багажника;
  • встроенная память.

У каждой модели имеются дополнительные функции. Самой распространенной и востребованной функцией является автозапуск. Удобная функция – обратная связь.

Виды и модели

Компания Томагавк выпускает сигнализации для разных потребителей. В ассортименте есть противоугонные системы, как для машин высокого класса, например, элитная X5, так и для среднего класса. Они отличаются набором функций и, соответственно, ценой.

TZ-9010

Данная сигнализация, кроме основных, оснащена следующими функциями:

  • автозапуском;
  • антиграббером;
  • антисканером;
  • защитой от ложных срабатываний.

При возникновении проблем с автомобилем система предупреждает водителя. Одним из важных преимуществ является функция самодиагностики. Если обнаружена неисправность, система предупредит владельца.

TZ-9020

У данной модели к функциям, перечисленным выше, добавлена энергонезависимая память. Это означает, что система будет помнить все настройки даже при отключении питания. Еще одним приятным плюсом является наличие иммобилайзера.


TZ-9030

Данная модель сигнализации Томагавк имеет расширенный радиус действия, который составляет около 1200 метров. Есть функция открытия багажника на расстоянии и блокировки двигателя при несанкционированном запуске.

TW- 7000

Хотя модель снята давно с производства, в свое время она была установлена на многие машины и до сих пор этими устройствами пользуются благодаря их возможностям:

  • поиск угнанной машины;
  • защита от нападений, оповещение водителя;
  • защита от ложных срабатываний.

Система имеет отличную защиту от взлома, автоматически переходит в режим охраны.

434 mhz

Сигнализация 434 mhz относится к бюджетным моделям, но при этом оснащена полным набором функций для удобства пользования. Брелок имеет систему двусторонней связи, способен принимать информацию на расстоянии более километра. У автосигнализации Томагавк 434 mhz frequency инструкция по применению такая же, как у других моделей, поэтому настроить ее легко, имея опыт с настройки других моделей.

Как определить модель по брелоку?

Комплекты охранной системы Томагавк оснащены брелоками с пятью кнопками.


На них нанесен логотип компании. Каждая модель имеет отличия, к

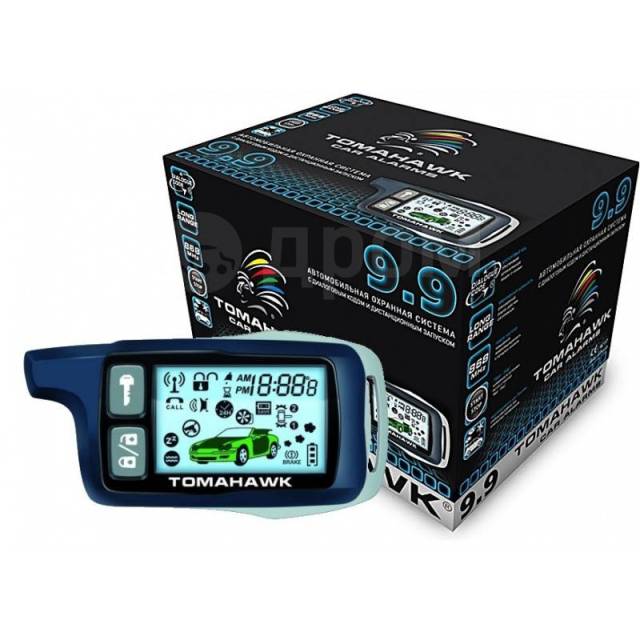

АВТОМОБИЛЬНАЯ СИГНАЛИЗАЦИЯ TOMAHAWK. TW-9010 Двухсторонняя автосигнализация

1 TOMAHAWK TW-9010 АВТОСИГНАЛИЗАЦИЯ TOMAHAWK TW-9010 Двухсторонняя автомобильная сигнализация РУКОВОДСТВО ПО УСТАНОВКЕ

2 TOMAHAWK TW СОДЕРЖАНИЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Основные функции системы Дистанционное управление Функции ЖК-дисплея Режим охраны Постановка на охрану с отключенной сиреной Автоматическая постановка на охрану и повторная постановка на охрану Функции иммобилайзера Снятие с охраны Открытие / закрытие дверей при работающем двигателе Двухэтапное открытие двери / канал 3 Дистанционный запуск двигателя Дистанционное отключение двигателя Турботаймер Прогрев двигателя до заданной температуры Ежедневный (1, 2, 4, 12-часовой) автоматический запуск Дистанционное сканирование статуса Дистанционное открытие багажника 2-й вспомогательный канал Поиск автомобиля Дистанционное отключение датчика удара Режимы тревоги Режим паники Анти -Режим воровства Режим камердинера Вызов водителя Функции кнопок Аварийная постановка / снятие с охраны Дистанционная подготовка к запуску автомобилей с МКПП Программирование дополнительных брелков Светодиодный индикатор Режимы работы Брелок-пейджер Замена батарейки Режим программирования Программирование функций брелка-пейджера Таблица программирования Описание программируемых функций ИНСТРУКЦИЯ ДЛЯ УСТАНОВКИ Основные принципы установки Выбор места для основного блока ts Подключение проводов Выбор МКПП или АКПП Подключение центрального замка Настройка датчика удара Схема подключения Технические данные

3 TOMAHAWK TW-9010 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 1. Основные характеристики системы 5-кнопочный 2-сторонний программируемый брелок с ЖК-подсветкой LCD Режим вибрации Антисканер Антиграббер Программируемые брелоки (до 4 элементов) Визуальное и звуковое подтверждение выполненных функций Постановка на охрану с отключенной сиреной Защищенный дистанционный запуск / отключение двигателя -выкл Возможность установки для автомобилей с автоматической или механической коробкой передач Вариант установки для автомобилей с бензиновыми или дизельными двигателями Контроль температуры в кабине Дополнительный датчик температуры Автоматический прогрев двигателя до заданной температуры Ежедневный (1, 2, 4, 12-часовой) автоматический запуск Обход неисправной зоны с визуальным и звуковым подтверждением Двухзонный датчик удара Дистанционное отключение датчика удара Защита от неправильных действий Самодиагностика 3 дополнительных канала Режим защиты от угона Панический режим Режим камердинера Охрана дверей, капота и багажника Брелок-пейджер Индикация заряда аккумулятора Брелок режим энергосбережения от батареи пейджера Функция вызова водителя Поиск автомобиля Часы, будильник и таймер встроены в брелок-пейджер Светодиодная индикация состояния системы Встроенное реле центрального замка Память состояния Двухэтапное снятие с охраны Двухступенчатое открытие центрального замка Блокировка двигателя Автоматический контроль активной зоны пейджера Турботаймер 2

4 2. Брелки с дистанционным управлением TOMAHAWK TW

5 TOMAHAWK TW LCD Характеристики Рис Индикация охранного режима. 2. Индикация бесшумного режима безопасности 3. Индикация закрытого центрального замка Индикация открытого центрального замка 5. Индикация открытых дверей 6. Индикация открытого капота 7. Индикация открытого багажника 8. - Индикация мигания габаритных огней 4

6 Индикация работы трансивера-брелка-пейджера TOMAHAWK TW 10.Индикация нахождения в активной зоне 11. Индикация режима энергосбережения 12. Индикация вызова водителя 13. Индикация разогрева до заданного температурного режима 14. Индикация ежедневного автозапуска Световая индикация сотрясений 16. Индикация сильных ударов Индикация отключения зонального датчика удара отключить индикацию Индикация режима Anti-Hijack Индикация вибрационного режима Индикация режима Valet 5

7 TOMAHAWK TW Индикация отключения ручного тормоза запущена Индикация двигателя Индикация уровня заряда батареи Индикация включения таймера индикация включения будильника Единицы измерения температуры часов (C или F) 4. Режим постановки на охрану Чтобы поставить машину на охрану, необходимо 1 раз нажать кнопку. Парковочные огни мигнут 1 раз; сирена издаст 1 ЧИРП, подтверждая вход в режиме охраны, двери и окна закроются (если подключены). На ЖК-дисплее будут отображаться значки и. Если сирена издает 3 ЧИРПа, это означает, что система обнаружила и отключила неисправную зону (открытая дверь, капот, багажник или ручной тормоз отключен). Система автоматически принимает эту зону для защиты, как только зона будет отремонтирована (дверь, капот, багажник закрыты и ручной тормоз включен).5. Режим постановки на охрану с отключенной сиреной Чтобы поставить машину на охрану без звуков сирены (все сообщения и подтверждения будут отправляться системой только на брелок-пейджер), нажмите кнопку 1 раз. Парковочные огни мигнут 1 раз, подтверждая вход в режиме охраны, двери закроются. На ЖК-дисплее будут отображаться значки и. Вы также можете включать и выключать этот режим в режиме безопасности. 6

8 6. Автоматическая постановка на охрану и повторная постановка на охрану TOMAHAWK TW-9010 Если функция автоматической постановки на охрану включена, то: при выключенном зажигании после закрытия всех дверей система выдаст 1 длинный ЧИРП и через 10 секунд включит режим безопасности (см. Таблицу программирования) ). Функция автоматической повторной постановки на охрану всегда включена в случае, если после снятия с охраны ни одна из дверей не открывается в течение 30 секунд. 7. Режим иммобилайзера. Режим иммобилайзера включается автоматически через 30 секунд после выключения зажигания (см. Таблицу программирования). Светодиодный индикатор в этом режиме светится постоянно.В этом режиме запуск двигателя ключом зажигания невозможен. Для выхода из режима иммобилайзера нажмите кнопку 1 раз или выключите зажигание и нажмите кнопку OVERRIDE 1 раз. 8. Снятие с охраны Чтобы снять машину с охраны, нажмите кнопку 1 раз. Парковочные огни мигнут 2 раза; сирена издаст 2 ЧИРПа (если система не в режиме охраны и сирена отключена) для подтверждения снятия с охраны, двери откроются и включится освещение (если подключено). На ЖК-дисплее отобразится значок. 9. Открытие / закрытие дверей при работающем двигателе. Если двигатель автомобиля запускался ключом зажигания, то вы можете открывать и закрывать двери с помощью кнопки.На ЖК-дисплее будут отображаться значки и соответственно. 7

9 10. Двухступенчатое открытие двери или канал 3 TOMAHAWK TW-9010 Эти функции одновременно недоступны! Используйте таблицу программирования для выбора одного из них. 1. Выбрана функция двухступенчатого открывания двери. Нажмите кнопку, чтобы снять с охраны и открыть дверь водителя. Второе нажатие и удержание этой кнопки откроет другие двери. 2. Выбрана функция дополнительного канала.Нажмите и удерживайте кнопку, чтобы включить вспомогательный (дополнительный) канал. ВНИМАНИЕ! Эти функции требуют дополнительного подключения при установке. 11. Турбо-таймер Tomahawk TW-9010 обеспечивает функцию турбонаддува для автомобилей с турбонаддувом. Если эта функция активирована, двигатель продолжает работать после выключения зажигания в течение 1, 3 или 6 минут (см. Таблицу программирования). 12. Дистанционный запуск двигателя Нажмите кнопку. Парковочные огни мигнут 3 раза; сирена издаст 3 ЧИРПА. На ЖК-дисплее появятся следующие значки: 1.попытка запуска двигателя. 2. если двигатель не запускается по какой-либо причине. 3. Двигатель запустился (в сопровождении мелодии брелка-пейджера) Двигатель будет работать в течение заранее запрограммированного времени (см. Таблицу программирования), после чего автоматически остановится. Время работы можно увеличить с помощью кнопок и на 5 минут после каждого нажатия, максимум до 20 минут. ЖК-дисплей будет отображать время до остановки двигателя. 8

10 TOMAHAWK TW-9010 ВНИМАНИЕ! Дистанционный запуск двигателя невозможен в случае, если: 1.Рычаг переключения передач находится не в нейтральном положении. 2. Зажигание включено. 3. Капот открыт. 4. Ручной тормоз не задействован. В любом из этих случаев сирена издаст 4 «ЧИРпа» при попытке удаленного запуска. 13. Дистанционная остановка двигателя В случае, если двигатель запускался с помощью дистанционного пуска, вы можете остановить его, нажав кнопку. Парковочные огни мигнут 4 раза; сирена издаст 4 ЧИРПА. ЖК-дисплей скроет значок, и будет играть мелодия. 14. Прогрев двигателя до заданной температуры Томагавк предусматривает установку дополнительного датчика температуры под капотом (см. Схему №10). Если этот датчик установлен, запуск двигателя и прогрев осуществляется по данным этого датчика, в противном случае по данным датчика температуры в салоне. Чтобы включить эту функцию, одновременно нажмите и удерживайте кнопки и. Парковочные огни мигнут 1 раз, а сирена издаст 1 ЧИРП, подтверждая включение функции. На ЖК-дисплее отобразится значок и указанная температура для включения прогрева (программируется, см. Таблицу программирования) в сопровождении мелодии. Когда температура достигает заданного значения для автоматического включения прогрева, двигатель запускается на предварительно запрограммированное время (см. Таблицу программирования).9

11 TOMAHAWK TW-9010 Чтобы отключить эту функцию, нажмите кнопки и. Парковочные огни мигнут 2 раза, и сирена издаст 2 ЧИРПа, подтверждая отключение функции. ЖК-дисплей скроет значок, будет воспроизводиться мелодия. и Примечание: автоматический прогрев двигателя до заданной температуры должен производиться максимум шесть раз за два часа. Температуру автоматического прогрева двигателя можно установить на -5 C, -10 C, -20 C, -30 C (см. Таблицу программирования).15. Ежедневный (1, 2, 4, 12-часовой) автоматический запуск Чтобы включить эту функцию, одновременно нажмите и удерживайте кнопки и. Сирена издаст 1 ЧИРП для подтверждения включения функции. На ЖК-дисплее отобразится значок, и заиграет мелодия. После включения этой функции, начиная со следующего дня, система автоматически запустит двигатель в момент включения. Чтобы отключить функцию ежедневного запуска, нажмите кнопки и. Парковочные огни мигнут 2 раза, и сирена издаст 2 ЧИРПа, подтверждая отключение функции.ЖК-дисплей скроет значок, и будет играть мелодия. Для включения 1, 2, 4 и 12 часов запуска необходимо включить функцию ежедневного запуска, а затем в течение 5 секунд нажимать соответствующую кнопку на брелке: для ежечасного запуска, для запуска каждые 2 часа, для запуск каждые 4 часа, запуск каждые 12 часов. 16. Удаленное сканирование состояния Чтобы выполнить удаленное сканирование состояния, нажмите кнопку. Парковочные огни мигнут 3 раза, подтверждая передачу данных на приемник-брелок-пейджер; температура в салоне, состояние безопасности и т. д.10

12 17. Открытие удаленной загрузки TOMAHAWK TW-9010 Чтобы удаленно открыть загрузчик, нажмите и удерживайте кнопку. Парковочные огни мигнут 3 раза, подтверждая открытие багажника. На ЖК-дисплее отобразится значок. ВНИМАНИЕ! Эта функция требует дополнительного подключения во время установки и дополнительного канала. Чтобы включить эту функцию, нажмите и удерживайте кнопку звука 1 CHIRP, чтобы подтвердить включение функции.. Парковочные огни мигнут 1 раз, сирена загорится ВНИМАНИЕ! Эта функция требует дополнительного подключения при установке. 19. Поиск автомобиля Чтобы включить эту функцию, одновременно нажмите и удерживайте кнопки и. Стояночные огни вспыхнут 6 раз, а сирена издаст 6 ЧИРПов, показывая местонахождение автомобиля. 20. Отключение дистанционного датчика удара. Чтобы включить эту функцию, в режиме безопасности одновременно нажмите и удерживайте кнопки и. На ЖК-дисплее появится значок, показывающий, что зона предупреждения датчика удара отключена. Второе нажатие на кнопки полностью отключит датчик удара, и на ЖК-дисплее отобразится значок.Чтобы включить датчик удара, нажмите кнопки и еще раз. 21. Режимы тревог При срабатывании зоны предупреждения датчика удара (легкий удар) габаритные огни мигнут 6 раз, сирена издаст 3 ЧИРПа. На ЖК-дисплее отобразится значок, и заиграет мелодия. 11

13 TOMAHAWK TW-9010 При срабатывании основной зоны датчика удара (сильный удар) система перейдет в режим тревоги на 25 сек. На ЖК-дисплее отобразится значок и прозвучит сигнал тревоги. При срабатывании любой другой зоны система включит режим тревоги на 30 секунд. На ЖК-дисплее отобразится значок, соответствующий сработавшей зоне (см. Стр. 3), и раздастся сигнал тревоги. ВНИМАНИЕ! Чтобы отключить сигнал будильника, нажмите кнопку. Это отключит режим сигнализации, но автомобиль останется 22. Режим паники Чтобы включить эту функцию, нажмите и удерживайте кнопки и одновременно двигатель не должен запускаться. Стояночные огни вспыхнут 3 раза, а сирена издаст 3 ЧИРпа, чтобы привлечь внимание к вашему автомобилю.23. Режим Anti-Hijack Чтобы включить эту функцию, одновременно нажмите и удерживайте кнопки и. Стояночные огни будут мигать 30 секунд, затем система включит режим тревоги, стартер двигателя заблокируется. На ЖК-дисплее отобразится значок и прозвучит сигнал тревоги. Чтобы отключить этот режим, нажмите кнопку. Этот режим также можно включить с помощью кнопки Anti-hijack. Нажмите кнопку Anti-hijack (двигатель автомобиля должен быть запущен). Стояночные огни будут мигать 30 секунд, после чего система перейдет в режим тревоги, стартер двигателя заблокируется.Этот режим не будет отключен до нажатия кнопки. Вы также можете выйти из этого режима, удерживая кнопку Anti-hijack в течение 5 секунд. равно 24. Valet Mode Чтобы включить эту функцию, одновременно нажмите и удерживайте кнопки и. Парковочные огни мигнут 4 раза, а сирена издаст 4 ЧИРПа, подтверждая включение режима Valet. На ЖК-дисплее отобразится значок, и будет играть мелодия. 12

14 TOMAHAWK TW-9010 В этом режиме доступны только сервисные функции, такие как дополнительные каналы, поиск автомобиля, вызов водителя и т. Д.Также доступны функция повторной постановки на охрану и режим программирования. Чтобы отключить эту функцию, снова нажмите, и одновременно. Стояночные огни мигнут 3 раза, а сирена издаст 3 ЧИРПа, подтверждая отключение режима Valet. ЖК-дисплей скроет значок, и будет играть мелодия. 25. Драйвер вызова. Чтобы включить эту функцию, нажмите кнопку вызова, расположенную на антенне-передатчике. На ЖК-дисплее отобразится значок, и будет играть мелодия. 26. Функции кнопок отмены Некоторые функции TOMAHAWK TW-9010 могут быть активированы без дополнительных устройств управления.Чтобы войти в этот режим, выполните следующие действия: 1. Выключите зажигание. 2. С помощью кнопки «Переопределение» выберите нужную функцию: A) Режим Valet 3 раза B) Ежедневный автоматический запуск 4 раза C) Автоматический прогрев до заданной температуры кабины 5 раз 3 . Включите зажигание 4. Система подтвердит выбранную функцию ЧИРПами сирены и миганием светодиода: A) Режим Valet 3 ЧИРПа и мигает B) Ежедневный автоматический запуск 4 ЧИРПа и мигает C) Автоматический прогрев до заданной температуры кабины 5 ЧИРПов и мигает 5. Чтобы включить / выключить функции, нажмите кнопку Override 6.Система подтвердит включение / выключение функции ЧИРПами сирены и миганием светодиода: 13

15 1 ЧИРП и функция мигания активированы 2 ЧИРП и функция миганий отключены TOMAHAWK TW Выключите зажигание. ПРИМЕЧАНИЕ: Если включена функция ежедневного автоматического запуска, двигатель запустится сразу после выключения зажигания. Используйте свой пульт дистанционного управления, чтобы остановить двигатель.1. Для аварийной постановки на охрану: 27. Аварийная постановка / снятие с охраны A) Включите зажигание (двигатель не должен запускаться) B) Нажмите кнопку Override 8 раз. C) Выключите зажигание. Парковочные огни мигнут 1 раз, а сирена издаст 1 ЧИРП для подтверждения. включение функции. Через 20 секунд система перейдет в охранный режим. ПРИМЕЧАНИЕ: Если через 20 секунд после срабатывания аварийной постановки на охрану сработает какая-либо из охранных зон, система предупредит вас 4-мя миганиями габаритных огней и 4-мя ЧИРПами сирены, предоставив вам 20 секунд для снятия автомобиля с охраны. Если снятие с охраны не произойдет, система перейдет в режим тревоги.2. Для аварийного снятия с охраны: A) Включите зажигание (двигатель не должен запускаться) B) Нажмите кнопку Override 4 раза C) Выключите зажигание. Парковочные огни мигнут 2 раза, а сирена издаст 2 ЧИРПа, подтверждая включение функции. ПРИМЕЧАНИЕ: Брелки дистанционного управления продолжают работать после аварийной постановки / снятия с охраны. 14

16 TOMAHAWK TW Подготовка к дистанционному запуску автомобилей с механической коробкой передач Для обеспечения возможности дистанционного запуска автомобилей с механической коробкой передач рычаг переключения передач должен находиться в нейтральном положении.Перед тем как заглушить двигатель автомобиля, выполните следующие процедуры: 1. Включите ручной тормоз автомобиля (двигатель должен быть запущен) 2. Нажмите кнопку, на ЖК-дисплее отобразится значок, и начнется воспроизведение мелодии. Выполните шаги 3 и 4 в течение 30 секунд 3. Выньте ключ из замка зажигания (двигатель должен продолжать работать) 4. Откройте дверь, выйдите из машины и закройте дверь. Если все шаги выполнены правильно, система автоматически остановит двигателя, в противном случае будет отключена возможность дистанционного запуска. 29. Программирование дополнительных брелков TOMAHAWK TW-9010 позволяет записывать в свою память до 4 брелков дистанционного управления.Для записи выполните следующие действия: 1. Включите зажигание (двигатель не должен запускаться) 2. Нажмите и удерживайте кнопку Override 3. Подождите 4 ЧИРПа для подтверждения ввода в режиме программирования брелка 4. Отпустите кнопку Override 5. Нажмите и удерживайте до того, как вы услышите ЧИРПЫ сирены, подтверждающие запоминание нового брелка (1 ЧИРП для первого брелка, 2 ЧИРПа для второго брелка, 3 ЧИРПа для третьего брелка и 4 ЧИРПа для четвертого брелка) 15

17 TOMAHAWK TW Система автоматически выйдет из режима программирования брелка, если не получит сигналов от брелка в течение 6 секунд.ВНИМАНИЕ! Все незапрограммированные брелоки будут удалены из памяти. 30. Режимы работы светодиодного индикатора. Система отображает свое состояние с помощью светодиодного индикатора, когда зажигание автомобиля выключено. Состояние системы Количество миганий 1. Режим дистанционного запуска и режим иммобилайзера Горит постоянно 2. Автомобиль снят с охраны Отключен 3. Автомобиль поставлен на охрану 1 вспышка 4. Ежедневный автоматический режим запуска 2 мигания 5. Автоматический прогрев до заданного температурного режима 3 мигания 6. Режим ежедневного автоматического запуска и автоматический прогрев до заданной температуры, режим 4 мигания 7.Valet mode 5 миганий 31. Замена батареи-брелка-пейджера Если индикатор заряда батареи похож на эту замену. 1. Откройте крышку батарейного отсека брелка-пейджера 2. Извлеките использованную батарею 3. Нажмите кнопку 4. Вставьте новую батарейку 5. Закройте крышку батарейного отсека брелка-пейджера 6. Нажмите кнопку Тип батареи: AAA. Рекомендуется использовать щелочные батарейки. Это означает, что батарея разряжена и требует подтверждения 16

18 32.Режим программирования Чтобы войти в режим программирования, выполните следующие действия: TOMAHAWK TW Включите зажигание (двигатель не должен запускаться) 2. Нажмите кнопку Override 6 раз 3. Выключите зажигание (6 ЧИРПов сирен подтвердят вход в режим программирования) Используйте кнопку Override для выбора необходимой функции. Каждое нажатие означает переход к следующей функции. Система будет указывать выбранную функцию с помощью сирены ЧИРП: Короткий ЧИРП 1 Длинный ЧИРП 5 ПРИМЕР: 14 кнопок Переопределение нажатий 2 длинных и 4 коротких ЧИРПа выбрана функция 14 См. Номера и описания функций в Таблице программирования.17

19 33. Программирование функций брелка-пейджера TOMAHAWK TW-9010 Используемые кнопки Выполняемые функции Примечания Переключатель подсветки Вкл. Отключение автоматически после удержания 5 секунд 1 раз 2 раза 3 раза 4 раза 5 раз 6 раз 7 раз 1 раз 2 раза 3 раза 4 раза 5 раз 6 раз Переключатель режима энергосбережения ВКЛ Переключение режима звука / вибрации Режим настройки часов, будильника и таймера Режим настройки часов - час Режим настройки часов - минуты Режим настройки будильника - час Режим настройки будильника - минуты Режим настройки будильника ВКЛ / OFF Режим установки таймера - час Режим установки таймера - минуты Режим установки таймера ON / OFF Режим установки будильника Установка таймера на 10 минут Установка таймера на 20 минут Установка таймера на 30 минут Установка таймера на 60 минут Установка таймера на 90 минут Установка таймера на 120 min Приемник брелка-пейджера автоматически выключается через 2 мин после снятия с охраны. Установка часов / минут вперед.Удерживайте для быстрой прокрутки. Установка часов / минут назад. Удерживайте для быстрой прокрутки. 18

20 Количество нажатий Override Подтверждение 34. Таблица программирования Описание функции TOMAHAWK TW ЧИРПЫ ЧИРПЫ ЧИРПЫ 1 раз 1 короткий ЧИРП Время остановки двигателя после дистанционного запуска (мин) раз 2 коротких ЧИРПа Заданная температура двигателя для автоматического прогрева (o C ) раз 3 коротких ЧИРПа Время работы стартера для дистанционного запуска (мсек) раз 4 коротких ЧИРПа Управление работой двигателя по заказу: Вер.1 Версия 2 Версия 3 5 раз 1 длинный ЧИРП Время включения 2-го дополнительного канала (сек), постоянное 6 раз 1L + 1S ЧИРП Длительность импульса сирены (мс), умноженная на 1L + 2S ЧИРП Кабель IGN 2 (ВКЛ. / ВЫКЛ.) / Закрытие двери при дистанционном запуске Версия 1 Версия 2 Версия 3 Версия 4 8 раз 1L + 3S ЧИРП Задержка включения стартера перед запуском бензинового / дизельного двигателя (сек) раз 1L + 4S ЧИРП Продолжительность импульса открытия / закрытия центрального замка (сек) Версия 1 Версия 2 Версия 3 Версия 4 10 раз 2 длинных ЧИРПа Двухступенчатое открывание двери или 3-е дополнительное устройство Версия 1 Версия 2 Версия 3 Версия 3 Вер.4 канала / иммобилайзер 11 раз 2L + 1S ЧИРПОВ Функция безопасного вождения ВЫКЛЮЧЕНА, версия 1, версия 2, версия 3, 12 раз (сек) умножить на 2L + 4S ЧИРПЫ Время включения освещения салона / подъема окна (сек) Версия 1 Версия 2 Версия 3 Версия 4 15 раз 3 длинных ЧИРПа Единицы измерения температуры / тип блокировки (черный и белый кабель) Ver.1 Ver.2 Ver.3 Ver.4 16 раз 3L + 1S ЧИРПЫ Турботаймер ВЫКЛ. 1 мин. 3 мин. 6 мин. ПРИМЕЧАНИЕ. Система подтверждает выбранные функции с помощью ЧИРПов сирены: L длинный ЧИРП, S короткий ЧИРП.Функция подтверждается с помощью следующих ЧИРПов сирены: 1 ЧИРП, 2 ЧИРПА, 3 ЧИРПА, 4 ЧИРПА ВНИМАНИЕ! Заводские настройки для программируемых функций подчеркнуты. 19

21 35. Описание программируемых функций 1. Время, отведенное на работу двигателя после дистанционного запуска: 5/10/15/20 мин. TOMAHAWK TW Температура двигателя при включенном автоматическом прогреве (если функция активирована): -5 o / -10 o / -20 o / 30 o C.3. Время работы стартера при включенной функции удаленного запуска: 800/1200/1800/3000 мс. Уточняется время первой попытки запуска. Если первая попытка не удалась, система будет увеличивать время для каждых трех последующих попыток на 200 мсек. ВНИМАНИЕ! Устанавливайте время работы стартера на 3000 мс только тогда, когда работа двигателя контролируется тахометром. 4. Варианты управления работой двигателя: Вариант 1 по напряжению сети автомобиля. Версия 2 по датчику давления масла. Версия 3 по тахометру. ВНИМАНИЕ! Если вы выбрали 3-й вариант управления работой двигателя, то необходимо запрограммировать обороты холостого хода следующим образом: 1.Отключите на автомобиле всех электроприводов (например, кондиционер, магнитолу, усилитель). 2. Включите зажигание и 9 раз нажмите кнопку OVERRIDE. 3. Выключите зажигание. Сирена издаст 9 ЧИРПов, а светодиодный индикатор - 9 миганий. Подождите, пока загорится светодиод. 4. Запустите двигатель ключом зажигания. 5. После того, как частота вращения двигателя достигает оборотов и двигатель достаточно прогревается, переходите к следующему шагу. 6. Нажмите и удерживайте кнопку OVERRIDE 1 раз. Если процедура прошла успешно, система издаст 1 ЧИРП, в противном случае 4 ЧИРПа предупредит о необходимости повторить процедуру.20

22 5. Длина разрешающего импульса для 2-го вспомогательного канала: 0,8 / 10/30 / константа. 6. Длительность импульса сирены (клаксона): 100/10/15/20 мсек. TOMAHAWK TW Wire IGN 2 ON / OFF (см. Электрическую схему) и автоматическое закрывание двери при дистанционном запуске: Версия 1 IGN 2 ON, замки не закрываются автоматически при дистанционном запуске; Версия 2 IGN 2 OFF, замки не закрываются автоматически при дистанционном запуске; Версия 3 IGN 2 ON, замки закрываются автоматически при удаленном запуске; Версия 4 IGN 2 OFF, замки закрываются автоматически при удаленном запуске.8. Задержка включения стартера перед дистанционным запуском двигателя: 2 сек - для бензиновых двигателей 10 сек для дизельных двигателей 9. Длина разрешающего импульса для центрального замка: Вариант 1 Импульс включения 0,8 сек, импульс открытия 0,8 сек; Версия 2 Импульс закрытия 3,6 сек, импульс открытия 3,6 сек; Версия 3 Импульс закрытия 0,8 сек, 2 импульса открытия 0,8 сек; Версия 4 Импульс закрытия 30 сек, импульс открытия 0,8 сек; 10. Выбор функций: 3-й дополнительный канал или двухступенчатое открытие двери / иммобилайзер: Версия 1 3-й дополнительный канал, иммобилайзер ВЫКЛ; Вариант 2 Двухступенчатое открытие двери, иммобилайзер выключен; Версия 3 3-й дополнительный канал, иммобилайзер включен; Версия 4 Двухступенчатое открытие двери, иммобилайзер включен.11. Функция безопасного вождения: Версия 1 Двери не закрываются и автоматически открываются после включения и выключения зажигания соответственно. 21

23 TOMAHAWK TW-9010 Версия 2 Двери автоматически запираются через 10 секунд после включения зажигания и открываются сразу после выключения зажигания. Версия 3 Двери автоматически запираются через 30 секунд после включения зажигания и открываются сразу после выключения зажигания. 12. Автоматическая постановка на охрану. Версия 1 ВЫКЛ; Версия 2 ВКЛ без запирания дверей Версия 3 ВКЛ с запирающейся дверью 13.Счетчик задержки освещения кабины. Система заблокирует двери по истечении указанного периода (1 сек / 15 сек / 30 сек / 45 сек) после нажатия кнопки. 14. Время закрытия окон после постановки автомобиля на охрану или включения освещения кабины после снятия с охраны. Версия 1 Включение освещения кабины на 20 секунд после снятия с охраны Версия 2 Включение освещения кабины на 30 секунд после снятия с охраны Версия 3 Закрытие окон через 20 секунд после постановки на охрану Версия 4 Закрытие окон через 30 секунд после постановки на охрану 15. Выбор единиц измерения температуры в кабине, отображаемых на брелке- пейджер: o C или o F / тип дополнительной блокировки двигателя (черно-белый кабель).Версия 1 Единицы измерения o C, вспомогательная блокировка нормально разомкнутый Версия 2 Единицы измерения o F, вспомогательная блокировка нормально замкнутый Версия 3 Единицы измерения o C, вспомогательная блокировка нормально замкнутый Версия 4 Единицы измерения o F, вспомогательная блокировка нормально разомкнут 16. Функция турботаймера

24 ИНСТРУКЦИЯ ПО УСТАНОВКЕ 1. Основные принципы установки TOMAHAWK TW-9010 Автомобильная сигнализация TOMAHAWK TW-9010 имеет классическую схему подключения.Прежде всего, перед установкой отключите систему питания автомобиля (отсоедините клемму аккумулятора). При выборе места для установки блоков системы охранной сигнализации соблюдайте следующие принципы: - Секретность установки - Отсутствие источников тепла и влаги рядом с блоками - Обеспечение минимального взаимного вмешательства между штатной электроникой автомобиля и блоками сигнализации ВНИМАНИЕ! Излучающую антенну следует устанавливать на удалении от блоков сигнализации и управления автомобилем. Старайтесь минимизировать длину кабелей. 2. Выбор места для размещения основных блоков 1) Внутри кабины (салона) установлен электронный блок управления сигнализацией.Для достижения максимальной дальности действия комбинированную ВЧ-антенну для шкафа следует размещать в самой высокой точке, не касаясь металлических деталей и электрических проводов. 2) Сирена установлена ​​в моторном отсеке, в труднодоступном месте. Если вы используете независимую сирену, обеспечьте доступ к слоту служебного ключа. Сирену следует устанавливать рогом вниз, чтобы избежать попадания влаги. Соединения проводов лучше выполнять внутри кабины для уменьшения коррозии. 3) Все сильноточные цепи (источник питания, фары, центральный замок и т. Д.)) должны быть защищены предохранителями соответствующего номинала. 4) Спусковые механизмы капота и багажника прорезаны в защищенных от влаги местах, недоступных при закрытых капюшоне и багажнике. Триггеры следует периодически смазывать, чтобы избежать заедания и коррозии. 5) Датчик удара устанавливается в кабине, идеальным местом может быть центр автомобиля, и крепится к металлу кузова автомобиля саморезами или приклеивается. 6) Рекомендуется припаять контакты в разъемах зажигания, стартера и других цепей. 23

25 6-контактная розетка для дистанционного запуска 3.Подключение проводов TOMAHAWK TW Черный и желтый провод Провод включения стартера (+12 В). Это выходной сигнал +12 В на пусковое реле. Он подключается к проводу замка зажигания, где в положении ключа стартера появляется +12 В. Этот сигнал предназначен для запуска двигателя. Подключите этот провод к реле блокировки. 2. Синий провод Выходной сигнал + 12В АСС вспомогательного оборудования. Он подключается к проводу замка зажигания, где в положении ключа ACC и зажигания появляется +12 В. 3. Тонкий красный провод питания системы (+12 В) Подключается к плюсовой клемме АКБ через предохранитель 10А.4. Толстый красный провод Провод питания цепи дистанционного пуска (+12 В) Подключается к плюсовой клемме АКБ через предохранитель на 40А. 5. Желтый провод IGN 1, выходной сигнал +12 В. Он подключается к проводу замка зажигания, где + 12В появляется в положении ключа зажигания и не исчезает в положении стартера. 6. Зеленый провод - провод IGN 2, выходной сигнал +12 В. Он подключается к проводу замка зажигания, где + 12В появляется в положении ключа зажигания и исчезает в положении стартера, если этот провод имеется на автомобиле, на котором установлена ​​система.24

26 TOMAHAWK TW PIN Разъем питания для дистанционного запуска 1. Центральный контакт с синим проводом для реле открытия центрального замка 2. Сине-серый провод с нормально разомкнутым контактом для реле открытия центрального замка 3. Сине-черный провод с нормально замкнутым контактом для центрального замка реле открытия 4. Зеленый провод - центральный контакт реле закрытия центрального замка 5. Зеленый и серый провод нормально разомкнутый контакт реле закрытия центрального замка 6. Зеленый и задний провод нормально замкнутый контакт реле закрытия центрального замка 18 PIN Главное гнездо 1.Система черных проводов - (Обеспечьте надежный контакт) 2. Синий провод для включения освещения кабины или поднятого окна - 300 мА при снятии / постановке системы на охрану (программируется) 3. Черно-красный провод IGN 3, выход - 300 мА во время процедуры удаленного запуска, для устройство вспомогательных цепей зажигания. Этот провод может понадобиться, если в замке зажигания автомобиля, на котором установлена ​​система, больше двух цепей зажигания, или для включения модулей перепуска иммобилайзера. 4. Черно-желтый провод, провод реле блокировки стартера, мА после постановки на охрану и / или процедуры удаленного запуска и / или в режиме Anti-hijack.ВНИМАНИЕ! Реле блокировки следует использовать только для блокировки стартера, чтобы предотвратить остановку двигателя во время движения. 25

27 TOMAHAWK TW Желто-красный провод Провод 2-го вспомогательного канала (-300 мА). 6. Серо-черный провод для подключения провода тахометра или датчика давления масла. Подключите к сигнальному проводу тахометра или к проводу датчика давления масла (программируется). 7. Синий и красный провод + вход датчика двери. 8. Оранжевый и белый провод - - вход датчика багажника. 9. Фиолетовый провод - провод включения функции защиты от взлома.Функция защиты от угона включается, когда на этом проводе отображается -. 10. Зелено-черный провод Провод питания габаритных огней. Он подключается через предохранитель на 7,5 А. 11. Зелено-желтый провод Провод питания габаритных огней. Он подключается через предохранитель на 7,5 А. 12. Программируемая вспомогательная блокировка с черным и белым проводом (нормально замкнутый / нормально разомкнутый). 300 мА (программируемый). 13. Серый провод выхода сирены (1,5 А) 14. Желто-синий провод Провод 3-го дополнительного канала или провод двухступенчатого открытия двери (программируется). А) 3-й дополнительный канал - 300 мА.Б) Двухступенчатое открытие двери - 300мА. 15. Желто-черный провод для дистанционного открытия багажника. (- 300 мА, 1 сек) 26

28 TOMAHAWK TW Оранжевый и фиолетовый провод ручного тормоза. Подключается к - выключателю ручного тормоза (для МКПП) или к стоп-сигналам (для АКПП) (см. Схемы 8,9) в зависимости от комплектации автомобиля. 17. Сине-черный провод - вход для датчика двери. 18. Оранжево-серый провод - - ввод датчика капота. Гнездо датчика удара 4 PIN Разъем для датчика удара.2-контактный разъем для кнопки Override Разъем для кнопки Override. 2-контактный разъем для светодиодного индикатора. Разъем для светодиодного индикатора. Комбинированная антенна 5 PIN Разъем для комбинированной антенны. 4. Выбор автоматической или ручной коробки передач. Выбор автоматической или ручной коробки передач в TOMAHAWK TW-9010 осуществляется с помощью перемычки 1 (см. Электрическую схему). Перемычка закрыта АКПП Перемычка открыта МКПП 27

29 5. Подключение центрального замка TOMAHAWK TW-9010 TOMAHAWK TW-9010 имеет встроенные силовые реле для управления центральным замком.Электропроводка для подключения центрального замка выполнена в отдельной шестиконтактной розетке. Цвета проводов и схемы подключения показаны на схемах 1-4. ВНИМАНИЕ! Обратите внимание, что длительность импульса управления центральным замком является программируемой функцией. 6. Настройка датчика удара Настройка - последний этап установки охранной системы TOMAHAWK TW-9010. Установите минимальную чувствительность датчика удара. Постепенно увеличивайте чувствительность и стучите ладонью по корпусу автомобиля, чтобы проверить порог срабатывания. ВНИМАНИЕ! Избыточная чувствительность может привести к большому количеству ложных срабатываний срабатывания; вы будете вынуждены уменьшить чувствительность датчиков.28

30 TOMAHAWK TW-9010 Подключение проводов Рис. 4 29

31 6-контактная розетка для дистанционного запуска TOMAHAWK TW-9010 Схема 1 ВНИМАНИЕ! Подключите гнездо реле блокировки в соответствии с полярностью диода, показанной на схеме 1. Положение ключа зажигания Выкл. ACC Пусковой провод зажигания Провод питания системы Провод стартера IGN 1 провод ACC провод IGN 2 провода Провод питания цепи IGN 3 провода 30

32 TOMAHAWK TW PIN центральный гнездо для подключения замка 18-контактное основное гнездо Схема 2 31

33 4-х контактное гнездо датчика удара TOMAHAWK TW Гнездо кнопки отмены PIN 2-контактное гнездо светодиодного индикатора 5-контактное гнездо комбинированной антенны Схема 3 32

34 Подключение вспомогательного электропривода Время управления 0.8 с TOMAHAWK TW-9010 Схема 4 Положительное управление центральным замком Время управления 0,8 с Рисунок 5 33

35 Отрицательное управление центральным замком Время управления 0,8 с TOMAHAWK TW-9010 Диаграмма 6 Пневматический центральный замок (Audi, Mercedes) Время управления 3,6 с Рисунок 7 34

36 TOMAHAWK TW-9010 Схема 8 Схема 9 35

37 TOMAHAWK TW-9010 Схема 10 36

38 Технические данные TOMAHAWK TW-9010 Номинальное напряжение +12 В Потребляемый ток 15 мА Допустимый ток: 6-контактная розетка для дистанционного запуска В цепи питания толстый красный провод (ограничен предохранителем) В цепи питания тонкий красный провод (ограничен предохранителем) IGN 1, + (желтый провод) IGN 2, + (зеленый провод) IGN 3, - (черный и красный провод) Провод стартера, + (черно-желтый провод) 30A 10A 30A 30A 300mA 30A 6-контактный разъем для подключения центрального замка В контактной цепи реле для управление центральным замком (ограничено предохранителем) 20A 37

39 18-контактный главный разъем TOMAHAWK TW-9010 Контакты реле блокировки Сервисный выход реле блокировки, - (черный и желтый провод) Выход питания сирены, + (серый провод) Выход вспомогательного канала 1, - (желто-черный провод) Выход дополнительного канала 2, - (желтый и красный провод) Выход дополнительного канала 3, - (желтый и синий провод) 40A 300mA 2A 300mA 300mA 300mA Размер выходов источника питания для освещения, + 7.5A (зелено-черный и зелено-желтый провода, ограничены предохранителями) Выход на освещение кабины, - (синий провод) 300 мА Временные интервалы: Сервисный выход, - постоянно дежурный (черный и желтый провод) Дополнительный выход канала 1, - (желтый и черный провод) 1 сек 38

40 Выход дополнительного канала 2, - (программируемый) (желтый и красный провод) Выход дополнительного канала 3, - (желтый и синий провод) Длительность импульса для управления центральным замком (программируемая) 0,8 с 10 с 30 sec Постоянно 0.8 с 0,8 с 3,6 с 30 с TOMAHAWK TW-9010 Устройство соответствует погодным требованиям по ГОСТ для исполнения УХЛ 2 (установка внутри кабины). Данное устройство соответствует требованиям по электрической совместимости по ГОСТ Р

Сигнализация «TZ-9030 Tomahawk»: Instrukcja obsługi, instalacja, konfiguracja

Kwestia ochrony i bezpieczeństwa pojazdu jest istotna dla każdego kierowcy.Instalacja alarm samochodowy jest jednym z najskuteczniejszych sposobów ochrony urządzenia. Dziś system alarmowy Tomahawk 9030 uważany jest za jeden z najpopularniejszych i najbardziej popularnych.

Funkcje specjalne

Sygnalizacja "Tomahawk 9030" ma następujące funkcje:

  • Wyposażone w urok z wyświetlaczem ciekłokrystalicznym i pięciom bezpartema.
  • Сигнализация umożliwia automatyczne nagrzewanie.
  • "Томагавк 9030" jest wyposażony w system zwiększonej ochrony, który zapobiega próbom przechwycenia sygnału.
  • Актуальная модель alarmów są wyposażone w dodatkową funkcję sprzężenia zwrotnego z właścicielem pojazdu.

Funkcjonalność alarmu "Tomahawk TZ 9030"

Korzystanie z systemu bezpieczeństwa Tomahawk ma pewne zalety, które czynią go jednym z najbardziejójón популярный самый популярный современный. Szeroki funkcjonalny alarm samochodowy "9030 Tomahawk" размер:

  • антиграббер;
  • антисканер;
  • автозапуск сильника;
  • системный автотест;
  • ochrona przed fałszywymi pozytywami;
  • zadzwoń do właściciela samochodu.

Oprócz standardowych funkcji wszystkich alarmów tej marki, модель Tomahawk 9030 jest wyposażony w pamięć nieulotną: w przypadku awarii zasilania system bezpieczeństwa zachowuzje stój niej. Ponadto system posiada immobilizer i dwupoziomowy czujnik mocy. Asortyment wisiorek alarmu Tomahawk TZ 9030 został znacznie zwiększony i obecnie wynosi 1200 metrów.

Funkcjonalność systemu bezpieczeństwa obejmuje również funkcje blokowania silnika, informacje zwrotne od kierowcy i zdalne otwieranie bagażnika samochodu.Сигнализация "Томагавк 9030" уважает за универсальный. Może być zainstalowany na dowolnym samochodzie, niezależnie od tego, czy jest wyposażony w skrzynię biegów - automatyczną lub Mechaniczną. Kolejną zaletą systemu bezpieczeństwa "Tomahawk 9030" - автозапуск силника. W zimnych porach można zaprogramować alarm, aby uruchomić silnik zgodnie z określonym trybem pracy.

Jak wspomniano powyżej, pamięć nieulotna jest jedną z funkcji i funkcji systemu alarmowego Tomahawk. Ponadto producent dostarczył system z takimi Paratrami, jak ochrona przed fałszywymi alarmami, ochrona samochodu przed atakiem złodziei, funkcja wyszukiwania pojazdu, dwupoziomowy czujnik wstrzmroduców osymrozówców.

Instrukcja obsługi

Następnie rozważymy instalację. "Томагавк 9030" шутки монтованы и obsługiwany zgodnie z инструкций dostarczonymi z systemem bezpieczeństwa. W Instrukcji producent wskazuje:

  • kompletny zestaw alarmów samochodowych;
  • pełny zakres funkcji systemu bezpieczeństwa "9030 Tomahawk";
  • szczegółowy opis processu instalacji alarmu samochodowego;
  • Схема podłączenia urządzeń.

Ustawienia "Tomahawk 9030" są dokonywane po zainstalowaniu całego kompleksu bezpieczeństwa w pojeździe zgodnie ze schematem podanym w Instrukcji obsługi.Możesz dostosować interfejs i funkcjonalność systemu poprzez kolejne naciśnięcia klawiszy znajdujące się na pilocie lub ich kombinację, opisaną szczegółowo w Instrukcji obsługi.

Zmiana wrażliwości

Aby terminowa i prawidłowa reakcja systemu alarmowego była odpowiedzialna za liczne czujniki, których praca i czułość muszą zostać dostosowane po zainzłowtaniu. Сигнализация samochodowy może nie działać, ponieważ czujniki zostały źle zamocowane w samochodzie lub zostały ustawione zbyt niskie ustawienia czułości.Parametry czułości czujników systemu bezpieczeństwa Tomahawk są regulowane i regulowane w kilku etapach:

  • Czujniki alarmów samochodowych są najczęściej umieszczeństwa pzewzane pzewed. Muszą znaleźć.
  • Сигнализация zostanie usunięty z trybu czuwania i rozpocznie się tryb programowania.
  • Istnieje dziesięć poziomów skali czułości. Standardowe ustawienia są ustawione na poziomach od czwartego do piątego.
  • Stopień percepcji czujnika należy zmieniać stopniowo i bardzo ostronie, sprawdzając siłę fizycznego uderzenia, w którym czujnik jest wyzwalany.

Wróć do ustawień fabrycznych

Aby powrócić do ustawień fabrycznych, tzn. Całkowicie zresetować system bezpieczeństwa samochodu Tomahawk, należy wykonać następujące czynności:

  • Wyłączyć zapłon.
  • Naciśnij klawisz OVERRIDE dziewięć razy z rzędu.
  • Uruchom zapłon, który powinien zostać potwierdzony odpowiednimi dźwiękami.
  • Przycisk OVERRIDE zostaje ponownie naciśnięty, ale tylko raz.Система alarmowy powinien odpowiedzieć jednym sygnałem dwiękowym.
  • N

Автозапуск - часто задаваемые вопросы

Прежде чем мы перейдем к функциям, давайте поговорим об установке. Вы можете купить лучшую в мире сигнализацию, но если она не установлена ​​должным образом, она обязательно вас подведет. Потребители всегда должны искать у своего дилера по установке табличку с надписью «Сертифицирован MECP». Это означает, что установщики, работающие в этом магазине, являются сертифицированными специалистами по мобильной электронике.Теперь, когда вы нашли сертифицированного установщика MECP, какие функции вы ищете? Давайте сначала поговорим о функциях безопасности, а затем о функциях удобства, потому что сегодняшняя полнофункциональная автосигнализация имеет и то, и другое. В целях безопасности сначала поговорим о датчиках. Вам нужен хороший датчик удара / удара. Помимо подачи сигнала тревоги, если вор открывает дверь или ваш багажник, вы хотите, чтобы система обнаруживала резкий удар, что и является задачей датчика удара. Вам понадобится «двухступенчатый» датчик удара, который различает легкий удар (который обычно вызывает чириканье или голосовую команду, чтобы отойти) и сильный удар, который вызывает полный гнев сирены.Вот некоторые дополнительные датчики, которые вы, возможно, захотите добавить в свою систему:
  • Звуковой датчик для обнаружения разбитого стекла
  • «Радар» или датчик нарушения поля, особенно если у вас кабриолет или пикап
  • Датчик движения , для обнаружения домкрата или буксировки и датчика с обратной связью, для защиты прицепа, лодки или велосипеда
Теперь поговорим об удобстве, потому что нет предела! Почти все, что есть в автомобиле, можно настроить на дистанционное управление с помощью небольшого передатчика на вашем брелке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
