виды, из чего состоит, общее устройство, для чего нужна

Трансмиссия служит для передачи крутящего момента от коленчатого вала двигателя на ведущие колеса, а также для изменения величины крутящего момента и его направления.

Трансмиссия автомобиля это комплекс механизмов, назначение которых — передача крутящего момента от двигателя к ведущим колёсам. Это заставляет колёса вращаться, благодаря чему авто начинает своё движение.

Кроме этого, этот важный механизм может распределять крутящий момент между всеми колёсами, а также менять направление вращения и величину. В этом помогают различные детали и механизмы, без которых бы никак не получилось нормально эксплуатировать автомобиль. Например, это такие агрегаты трансмиссии, как главная передача, автоматическая и механическая коробка передач (КПП), сцепление, дифференциал.

Стрелецкий Игорь Павлович

Диагност , стаж работы 15 лет

Задать вопрос

Устройство трансмиссии эволюционировало постепенно. Поначалу упор делался на комфорт и управляемость транспортного средства, а потом стали увеличивать срок работы самой машины за счёт улучшения эффективности трансмиссии.

В статье простым языком расскажу, что такое трансмиссия, за что отвечает, какие основные составные части, как работает, классификация по типу привода и принципу действия, какие бывают поломки и как их выявить. Обещаю, будет интересно!

Что это такое в машине?

Что такое трансмиссия автомобиля простыми словами? Скажу кратко — это определённые сборочные механизмы, которые соединены в единое целое для того, чтобы осуществить передачу «потока» энергии от его источника к колёсам автомобиля. Если бы не было этой конструкции, то было бы невозможна мгновенное срабатывание тормозной системы, езда задним ходом и управление в потоке машин.

Этот термин в переводе с латинского звучит так: «transmissio». Это слово дословно переводится как передача или пересылка. Проектированием деталей в трансмиссии занимаются только лучшие автоинженеры.

Где находится эта конструкция? Под днищем автомобиля, он берёт начало от коробки передач, а заканчивается в области задних колёс.

Фото ттрансмиссии

Каким требованиям должна соответствовать трансмиссия?

  • Надёжность и безопасность.
  • Лёгкость рулевого управления, особенно при прохождении поворотов.
  • Максимально возможный показатель передачи мощности.
  • Минимальный вес всех составных деталей.
  • Низкий уровень шума во время работы.
  • Высокий КПД.

Чем правильней и эффективней будут работать составные части трансмиссии, тем выше безопасность водителя, меньше расход топлива и износ трущихся деталей. Разумеется, это непосредственно влияет на те характеристики, которые указаны в техническом паспорте и гарантированы производителем.

Ещё существует такое понятие, как коэффициент полезного действия трансмиссии (КПД). Он рассчитывается как произведение КПД механизмов, включённых в её состав. Это эффективная характеристика, обозначающая отношение полезной энергии к затраченной. Проще говоря, если КПД будет низким, то это значит, что сил затрачено много, а результата нет. КПД трансмиссии современных автомобилей варьируется от 0,82 до 0,94.

Этот параметр трансмиссии непостоянен в течение всего срока работы машины. При эксплуатации нового автомобиля механизмы притираются друг к другу и КПД повышается. Затем это значение держится на протяжении долгого периода времени, а когда движущиеся детали изнашиваются, то показатель падает. После капитального ремонта КПД возрастает, но уже никогда не достигает максимального значения.

Мелехов Алексей Викторович

Автоэлектрик , стаж работы 9 лет

Задать вопрос

Также многие задают следующий вопрос: «КПП и трансмиссия это одно и тоже, в чём разница?» Отвечаю. Коробка передач – это одна из многочисленных деталей трансмиссии.

Назначение

Все детали, которые влияют на передачу крутящего момента от маховика мотора к ведущим колёсам, входят в состав трансмиссии. Автомобиль без особых усилий трогается с места и движется с нужной скоростью.

Для чего необходима эта система механизмов?

Главной функцией трансмиссии является передача, распределение и изменение крутящего момента от двигателя к ведущим колёсам автомобиля. Для чего служит трансмиссия? Это посредник между двигателем и ведущими колёсами, без которого было бы невозможно начать движение автомобиля.

На что ещё влияет трансмиссия?

  • Обеспечение нужного показателя тяги и скорости автомобиля при движении и поворотах.
  • Простота управления автомобилем. Благодаря этому снижается усталость и напряжение шофёра при длительных поездках.
  • Увеличение безопасности и надёжности транспортного средства.
  • Продление «жизни» двигателя, снятие с него лишней нагрузки.

Без трансмиссии бы не получилось бы входить в повороты

Также некоторых интересует вопрос, какую функцию не выполняет трансмиссия? Вот верный ответ: она не обеспечивает движение транспортного средства в заданном направлении.

Устройство

Как правило, автопроизводители применяют в своих автомобилях автоматическую и механическую трансмиссию. Дополнительно машины могут быть передне- , задне- , а также полноприводными. Это зависит от того, на какие колёса подаётся крутящий момент. Поэтому тип привода непосредственно влияет на то, какие элементы входят в трансмиссию.

Что относится к трансмиссии? В стандартный набор трансмиссии входят следующие составные части:

  1. Сцепление.
  2. КПП – коробка передач.
  3. Дифференциал.
  4. Полуоси – валы привода колёс.
  5. Главная передача.
  6. Шарниры равных угловых скоростей.

Как выглядит трансмиссия

В зависимости от типа привода в сборку трансмиссии могут входить такие механизмы, как раздаточная коробка, карданная передача и муфты. Именно эти основные части автомобиля соединяет трансмиссия для обеспечения эффективности транспортного средства. Иные узлы и механизмы не относятся к трансмиссии автомобиля.

А что входит в трансмиссию гусеничных транспортных средств?

  • Бортовой редуктор.
  • Входной редуктор.
  • Механизм поворота.
  • Сцепление или главный фрикцион.
  • КПП.

Также некоторые задаются вопросом: «Что входит в трансмиссию грузового автомобиля?» Кроме основных механизмов здесь дополнительно включают промежуточный средний ведущий мост, раздаточная коробка, коробка отбора мощности. В больших автопоездах по езде на твёрдом дорожном полотне трансмиссия есть только в тягаче. А при езде по бездорожью трансмиссия ставится ещё в ведущих мостах прицепов.

Общая схема трансмиссии грузового автотранспорта

Попов Андрей Геннадьевич

Автослесарь, стаж работы 19 лет

Задать вопрос

Такой сложный механизм необходим для того, чтобы увеличить срок действия мотора. Вместо постоянной смены режима работы ДВС коробка передач изменяет передаточное число крутящего момента. А сцепление служит защитой мотора и КПП от рывковой нагрузки.

А что в трансмиссии вращается быстрее всего? При движении авто коленчатый вал ДВС вращается со скоростью до 7000 оборотов в минуту, а колёса при этом в 4 раза меньше, а при плохих условиях ещё медленнее.

Перейдём к подробному описанию всех деталей, включённых в трансмиссию.

Сцепление

Это комплекс деталей (диски, маховик, вилки выключения, первичный вал коробки), назначение которых – кратковременное разъединение мотора с коробкой передач. Сцепление расположено между ДВС и коробкой передач. Это нужно для того, чтобы автомобиль пришёл движение, а также для плавного переключения скорости передач. Сцепление находится в авто с механической либо роботизированной коробкой передач. Поэтому им управлять может как водитель, так и электроника, автоматически переключающая скорости.

Дополнительное предназначение сцепления в том, что оно помогает защитить детали двигателя и трансмиссии от поломок при резкой нагрузке.

Когда левая педаль нажата – ведомый и ведущий диски разъединяются, можно переключать нужную передачу. А если педаль не нажата, то эти самые диски плотно соединены друг с другом. Важно понимать, что этот достаточно хрупкий механизм чувствителен к неверным действиям водителя. Если резко включать сцепление, то оно сломается по причине «сгорания» трущихся деталей.

Как правило, чаще применяется фрикционное сцепление, действие которого основано на силе сухого трения. В автомобилях с механической КПП применяется сухой тип трения без смазывающей жидкости. В обычном состоянии диски прижаты друг к другу при помощи пружин. Это помогает передавать энергию от сгорания топлива в трансмиссию. Если водитель нажмёт на левую педаль, то диски разъединятся, и передача потока энергии останавливается без остановки работы двигателя. Когда снова потребуется начать движение, то надо плавно отпустить педаль, чтобы диски вновь соединились. Сухое сцепление часто применяют на автомобилях с полным приводом.

А в автомобилях с автоматической КПП сцепление выглядит в форме двух турбин, которые напрямую связаны с трансмиссией и мотором. Детали вращаются в моторной жидкости. Ведущий гидротрансформатор передают энергию в моторное масло, от движения которого начинает двигаться ведомая турбина. Мокрое сцепление более надёжное, но и цена его выше. Также существуют гидравлическое и электромагнитное сцепление, но они получили не такое большое распространение.

Коробка передач (КПП)

Это самый сложный механизм в трансмиссии. Коробка передач помогает изменить передаточное число для эффективного режима мотора в любых дорожных условиях. Благодаря этому двигатель работает в стабильном режиме, без резких скачков оборотов, а машина двигается с той скоростью, которая необходима в данный момент времени. Дополнительно КПП переключает движение на задний ход.

Таким образом, коробка передач изменяет крутящий момент, подаваемый на колёса, направление движения транспортного средства, а также его скорость. Кроме этого, КПП может на долгое время разъединять мотор от трансмиссии.

КПП могут быть следующих типов:

  • Автоматическая («автомат»). Здесь переключение скоростей происходит автоматически. Из минусов – медленный разгон и повышенное потребление топлива.
  • Механическая («механика»). Здесь переключение позиций передач происходит в ручном режиме при помощи рычага. Этот тип КПП надёжен и прост в управлении.
  • Вариатор. Здесь происходит плавное изменение крутящего момента. Это так называемые бесступенчатая коробка передач.
  • Робот. Это механическая КПП, где сцепление и переключение передач происходят автоматически.

Отличная статья в тему: Что лучше: вариатор, обычный автомат или робот, отличие, отзывы владельцев, видео

Коробка передач помогает двигателю «приспосабливаться» к нужным условиям. Например, при езде по бездорожью на низкой передаче мотор работает сильнее, а колёса вращаются медленно, что помогает преодолеть даже сложные участки пути. А при езде на трассе при включении высокой передаче двигатель работает в экономичном режиме, а колёса вращаются быстрее.

Ведущий мост

Мосты в трансмиссии — это опоры, к которым крепится рама автомобиля. Ведущий мост получает крутящий момент от трансмиссии, что приводит колёса в движение. Ведомый мост – это просто опора. Мосты могут быть задними, передними, а также средними (их ставят в грузовые автомобили).

Дифференциал

Дифференциал – это комплекс шестерён, которые вращаются с 2-мя степенями свободы. Для чего это нужно? Для того, чтобы делить крутящий момент на 2 потока, который заставляет крутиться колёса. Простыми словами, он распределяет скорость вращения по полуосям ведущего моста в зависимости от внешних условий. А работает он вместе с главной передачей.

Например, при повороте налево левые колёса движутся по меньшей траектории, чем правые. Таким образом, левые колёса движутся несколько медленнее. Наличие в автомобилях блокировки дифференциала позволяет двигаться двум колёсам на одной оси с равной скоростью. Устройство держит вращение колёс под своим контролем, меняя их скорость, чтобы не допустить их проскальзывание на неровном дорожном покрытии (особенно это важно при езде на скользкой дороге).

Самая важная характеристика дифференциала – это коэффициент блокировки, который обозначает соотношение крутящего момента одного колеса к такому же показателю другого. Грубо говоря, от коэффициента блокировки зависит проходимость. Чем выше этот показатель, тем лучше проходимость. У стандартных дифференциалов он равен 1, а у более усложнённых механизмов он может быть со значением 5.

Расположение дифференциала напрямую зависит от типа привода:

  • Полный – в раздаточной коробке;
  • Передний – в коробке передач;
  • Задний – в картере.

Раздаточная коробка

В простонародье эту деталь называют «раздатка». Эта деталь устанавливается только в полноприводных автомобилях для распределения вращения между всеми колёсами. В раздаточной коробке может содержаться демультипликатор, который во много раз увеличивает крутящий момент при прохождении тяжёлых участках пути.

Карданный вал (передача)

Карданный вал – это механизм, который обеспечивает передачу крутящего момента от КПП к задним колёсам. Как правило, эту деталь устанавливают в полноприводных или заднеприводных транспортных средствах, чтобы передавать вращение между разными мостами. Например, в переднеприводных автомобилях вращение двигателя передаётся к ведущей оси валами из кардана КПП.

Вал содержит 2 части, который соединены друг с другом под углом. В состав кардана входят муфты, валы, шарниры, шлицы, промежуточная опора. Выглядит карданная передача в виде трубы, а благодаря дополнительным деталям она может менять свою длину, а также изгибаться. А это очень важно при езде по ухабам, когда колёса движутся вверх и вниз, а расстояние от КПП до главной передаче постоянно изменяется.

Кардан считается важным механизмом, который помогает плавно передать крутящий момент от КПП к главной передаче при движении по неровной дороге, даже под определённым углом. Дополнительно кардан снижает колебания кузова при движении автомобиля.

Карданный вал помогает передать крутящий момент от вторичного вала КПП на вал главной передачи, который находятся под углом друг к другу.

Главная передача

Это узел, который передаёт крутящий момент напрямую к ведущему мосту. В состав устройства входит полуось, шестерни, сателлиты. Одна из важных функций главной передачи – это повышение крутящего момента и уменьшение вращения ведущих колёс.

Существует одинарная передача, а также двойная, которая имеется у грузового автотранспорта с большим передаточным значением. А на заднеприводных авто используется так называемая гипоидная главная передача, которая располагается в картере моста. В переднеприводных автомобилях главная передача находится в КПП недалеко от дифференциала.

ШРУС

ШРУС – это шарнир равных угловых скоростей, который располагается на ведущих полуосях. Он является самым последним узлом трансмиссии, который непосредственно связан с крутящим моментом. Этот механизм необходим, чтобы точно «передать» вращение от дифференциала на колёса, причём неважно под каким углом они находятся. Внутренние и внешние ШРУСы обеспечивает постоянную связь дифференциала с колёсами при движении в любых дорожных условиях.

Принцип работы

Давайте подробнее рассмотрим, как устроена трансмиссия и какой у неё принцип действия. Каким образом энергия, появившаяся в двигателе, передаётся на колёса и благодаря этому автомобиль может двигаться?

Строение трансмиссии

Пошаговый принцип работы:

  1. В результате срабатывания системы зажигания создаётся высокое напряжения для формирования искры, которая воспламеняет топливовоздушную смесь. После сгорания топлива коленвал двигателя начинает своё вращение. Эта деталь соединена с маховиком, а он – со сцеплением. При обычном режиме работы сцепление всегда соединено с маховиком, и в результате этого коробка передач тоже всегда находится во «включённом» состоянии. Перед тем как переключить передачу, сцепление разъединяет постоянную связь между валом КПП и маховиком. А когда переключение выполнено – сцепление восстанавливает эту связь обратно.
  2. Коробка передач может выбирать оптимальное передаточное число при помощи разного набора шестерён. Каждая пара шестерён имеет разное передаточное число, что позволяет менять значение крутящего момента и скорости вала. Отмечу, что одновременно может происходить сцепка только одной пары шестерён при выборе определённой передачи. Другие шестерни будут просто работать вхолостую. Двигатель, сцепление и коробка передач находятся в одном корпусе и называется это трио — силовой агрегат.
  3. Затем крутящий момент передаётся на главную передачу (напрямую или через карданный вал). Главная передача уменьшает высокую скорость вращения (она слишком большая для колёс) и передаёт вращение на дифференциал.
  4. Дифференциал распределяет крутящий момент на полуоси ведущих колёс. Полуоси получают ту долгожданную энергию, которая будет передана ведущим колёсам. ШРУСы помогают сохранять нужную скорость при езде по неровной дороге. Автомобиль начинает своё движение.
  5. В заднеприводную трансмиссию добавлен карданный вал, который передаёт вращение от заднего моста к переднему. А в полноприводный автомобиль добавлена раздаточная коробка, которая обеспечивает «превращение» всех колёс в ведущие.

Видео: Трансмиссия автомобиля. Общее устройство, принцип работы и строение трансмиссии в 3D

Типы

Рассмотрим подробнее, как классифицируют трансмиссии по методам передачи энергии.

  1. Механическая. Передаёт механическую энергию от двигателя.
  2. Электрическая. Она преобразует механическое движение в электрическую энергию. Затем она «превращает» её обратно в механическую и передаёт на ведущие колёса. Чаще всего такую трансмиссию применяют на мощных грузовых машинах.
  3. Гидравлическая. Преобразует механическую энергию в давление потока жидкости, а затем обратно превращает в механическую и подаёт её на колёса. Нечасто применяется в машиностроении. Этот тип применяют на подвижных транспортных средствах (экскаваторах и т.п.).
  4. Комбинированные (гибридные) трансмиссии. Например, это гидромеханическая и электромеханическая. Это комбинации 2 разных типов трансмиссий.

Рассмотрим каждый вид в этой классификации трансмиссий более подробно.

Механическая

Это самый популярный вид трансмиссии, который применяется на большинстве легковых автомобилей. Устройство работает только при помощи механических деталей (фрикционы и шестерни).

Попов Андрей Геннадьевич

Автослесарь, стаж работы 19 лет

Задать вопрос

Механическая трансмиссия — надёжная и долговечная, которая легко поддаётся ремонту. Также этот тип механизмов имеет высокий КПД, обладает небольшим размером и весом.

Минусы – это не совсем плавное переключение передач, что в свою очередь приводит к нерациональному использованию мощности мотора. А также начинающим водителям будет сложновато привыкнуть к управлению автомобилей с механической коробкой передач при помощи рычага (это не касается спортивных авто, где переключение происходит автоматически).

Интересно! Механическая трансмиссия применялась во времена СССР при проектировании танков Т-55, Т-62, Т-64, Т-72, Т-80.

Какая трансмиссия называется бортовой и где она применяется? На тракторах, комбайнах, дорожной технике и некотором скоростном гусеничном автотранспорте устанавливается бортовая трансмиссия (с бортовой или колёсной передачей). Эти агрегаты ставятся перед ведущими колёсами или в них самих. Это сделано для того, чтобы передавать максимальный крутящий момент на ведущие колёса.

Гидромеханическая

Это набирающая популярность трансмиссию, которая применяется в автомобилях с автоматической коробкой передач. Здесь применяется как гидравлические, так и механические детали. Механическая энергия «превращается» в движение масла в гидротрансформаторе (аналог сцепления). Крутящий момент передаётся без рывков и искажений, ступенчато, без участия в этом процессе водителя.

Автомобиль движется плавно, увеличивается срок службы мотора и других элементов трансмиссии. Применение гидромеханической трансмиссии помогает эффективнее проходить тяжёлые участки пути (снег, песок) благодаря постоянной тяге и малой скорости вращения ведущих колёс.

Из минусов можно отметить – повышенный вес конструкции, сложный ремонт, высокая цена автомобиля. Также снижается коэффициент полезного действия двигателя.

Также такой вид трансмиссии применяется в ж/д технике, тракторах, танках (Леопард-2, М1 Абрамс).

Гидравлическая

Синонимы этого типа трансмиссии – гидростатическая, гидрообъёмная, а также маслогидравлическая силовая. В этом типе трансмиссии энергия двигателя передаётся при помощи аксиально-плунжерных механизмов – гидравлических машин. При передаче крутящего момента происходит сжатие жидкости. При этом есть возможность располагать детали трансмиссии на большом расстоянии друг от друга с высоким количеством степеней свободы и крутящим моментом. Здесь необходим строгий контроль за качеством используемой жидкости и установка гидромуфты для каждой передачи.

Как правило, «гибкая» трансмиссия применяется в теплоходах, строительных катках, станках, железнодорожной и авиационной технике.

Электромеханическая

Это самый современный тип трансмиссии, который стал популярен после массового производства электрокаров. Самый главный элемент здесь это тяговый электромотор (один или несколько), а также дополнительные детали — генератор электрического тока, электрическая система контроля, а также провода, которые соединяют части трансмиссии. Питает эту систему тяговый аккумулятор.

Преимущество электромеханической трансмиссии в мгновенной реакции на изменение параметра крутящего момента, расположение элементов на большом расстоянии друг от друга, что позволяет создавать удобные конструкции. Минусы – высокая цена, невысокий КПД двигателя, большой вес и размер.

Некоторые спрашивают, «Какие виды трансмиссий применяются в карьерном автотранспорте»? Чаще всего в карьерных самосвалах применяют именно электромеханическую трансмиссию.

Электромеханическую трансмиссию дополнительно применяют в тракторах, военной технике, тепловозах, автобусах и морских судах. Некоторые виды транспорта «включают» двигатель только после достижения определённой скорости, а до этого времени колёса движутся при помощи электрического тока.

Теперь перейдём к описанию типов приводов и особенностей используемых в них трансмиссий.

Зависимость трансмиссии от привода

Для разных типов трансмиссий конструктивные особенности различаются. Всего существуют следующие типы привода:

  • Переднеприводный.
  • Заднеприводный.
  • Полноприводный.

Существует такое понятие, как колёсная формула автомобилей, которая включает 2 цифры. Расшифровка: первая – это общее количество колёс, а вторая – количество ведущих. Так передне- и заднеприводные обозначаются 4×2, а полноприводные – 4×4.

Рассмотрим их более подробно.

Переднеприводный

В них применяется классическая трансмиссия, принцип работы который был указан выше. Вращение от мотора передаётся только на передний мост через КПП, главную передачу и полуоси.

Дифференциал и главная передача размещаются в коробке передач в едином корпусе.

Заднеприводный

Здесь присутствуют все элементы переднеприводной трансмиссии. Здесь ведущая ось – задняя, а крутящий момент передаются при помощи дополнительного элемента — карданного вала. Он расположен между КПП и главной передачей и является посредником в передаче энергии.

Полноприводный

Крутящий момент передаётся одновременно на передний и задний мост. В трансмиссию дополнительно включают раздаточную коробку, которая передаёт вращение на все полуоси. А за распределение крутящего момента между колёсами отвечает межосевой дифференциал.

В трансмиссию грузового автомобиля входит дополнительная ось, чтобы уменьшить давление на асфальт и его износ.

Виды полных приводов:

  1. Постоянный полный привод. Все колёса являются ведущими постоянно. Благодаря этому улучшается разгон и управляемость, уменьшается пробуксовка колёс за счёт равномерного распределения тяги.
  2. Подключаемый. Ведомая ось становится ведущей, когда водитель принудительно включит полный привод.
  3. Автоматически подключаемый. Активируется при пробуксовке ведущих колёс.

Наиболее частые признаки поломки трансмиссии

Многие детали трансмиссии со временем изнашиваются или ломаются. Какие частые поломки могут произойти?

  1. Сцепление является так называемым расходным материалом. Здесь ведомый диск ломается чаще всего. При этом появляется скрежет, проскальзывание и нестабильная работа сцепления. В этом случае ведомый диск заменяют, а другие детали осматривают на предмет износа. Обратите внимание: пробуксовывание сцепления может спровоцировать износ фрикционов ведомого диска. Это ведёт к ограничению свободного хода педали, ухудшению разгона, снижение передачи крутящего момента, или авто может вообще не двинуться с места. Срок работы сцепления напрямую зависит от манеры вождения автомобиля.
  2. КПП – коробка передач является самым сложным механизмом в трансмиссии. Распространённая причина поломок – это редкая замена трансмиссионного масла. Ведь именно оно защищает все узлы коробки передач от износа. Если жидкость вовремя не заменить, то оно будет усиливать износ КПП. При поломке коробки передач появляются сторонние стуки, шум, шелест, даже при переводе рычага в нейтральное положение, происходит плохое срабатывание при переключении передач, а также подтекает масла из КПП, запах которого появляется в салоне. В этих случаях надо незамедлительно обратиться в автосервис. Рекомендуется строго следить за состоянием КПП (вовремя менять жидкость в системе охлаждения, проводить диагностику электронного блока управления и т.п.)
  3. В карданном вале может выйти из строя шарнир по причине естественного износа. Если появляются неисправности в работе карданной передачи, то во время движения слышен скрип и ощущается вибрация.
  4. Дифференциал и главная передача часто выходят из строя при экстремальных нагрузках и утечке масла через сальники. Если не хватает смазки, то шестерни быстро изнашиваются. При движении присутствует шум, вибрация или постукивания во время трогания автомобиля с места.
  5. ШРУСы ломаются редко, несмотря что на них приходится высокая нагрузка. Если вода попадёт через изношенные пыльники в шарниры угловых скоростей, во время движения будет слышен хруст. Поэтому надо вовремя менять расходники ходовой части и проверять состояние подвески.

Видео: Общее устройство трансмиссии

Трансмиссия – это ключевой механизм в современном автомобиле, который передаёт крутящий момент от двигателя к ведущим колёсам. Именно в этом её прямое назначение. Тип устройства зависит от вида привода в авто и способа передачи энергии.

Самая надёжная трансмиссия – механическая, работа которой зависит только от регулярного прохождения техобслуживания. Чаще всего выходит из строя диск сцепления, а самая дорогостоящая деталь – это коробка передач (КПП), особенно если идёт речь об автоматической (АКПП).

В автомобили всё больше внедряют новые разработки, где электронные компоненты, шестерни заменяются электрокабелями и электромоторами, которыми управляет бортовой компьютер. А вершиной технического прогресса является экологический чистый авто (например, на водородном топливе), где такой механизм как трансмиссия вообще отсутствует.


Сколько раз прочитали статью:
12 546

Трансмиссия — это… Что такое Трансмиссия?

  • Трансмиссия — получить на Академике актуальный промокод на скидку Карвильшоп или выгодно трансмиссия купить с дисконтом на распродаже в Карвильшоп

  • трансмиссия — трансмиссия …   Орфографический словарь-справочник

  • ТРАНСМИССИЯ — передача сил. Словарь иностранных слов, вошедших в состав русского языка. Павленков Ф., 1907. ТРАНСМИССИЯ передача сил. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. ТРАНСМИССИЯ …   Словарь иностранных слов русского языка

  • трансмиссия — передача, Словарь русских синонимов. трансмиссия сущ., кол во синонимов: 2 • гидротрансмиссия (1) • …   Словарь синонимов

  • трансмиссия — и, ж. transmission f., нем. Transmission <лат. transmissio переход, передача. Совокупность механизмов для передачи на расстояние механической энергии от двигателя к станкам, машинам и т. п. БАС 1. Как бы не совсем веря себе, пробно зарокотал,… …   Исторический словарь галлицизмов русского языка

  • ТРАНСМИССИЯ — ТРАНСМИССИЯ, устаревшее название силовой передачи …   Современная энциклопедия

  • ТРАНСМИССИЯ — (от лат. transmissio передача переход), устройство или система для передачи вращения от двигателя к рабочим машинам (станкам, мельницам, дробилкам и др.). Трансмиссией называют также всю совокупность передач в тракторах, автомобилях и других… …   Большой Энциклопедический словарь

  • ТРАНСМИССИЯ — ТРАНСМИССИЯ, в автомобиле устройство (шестерня или вал с цепью или приводом), передающее энергию от двигателя к колесам. Скорость, как правило, изменяется дискретно, с помощью шестерен или цепей, обеспечивающих фиксированное соотношение скоростей …   Научно-технический энциклопедический словарь

  • ТРАНСМИССИЯ — ТРАНСМИССИЯ, трансмиссии, жен. (лат. transmissio пересылка) (тех.). Устройство в виде вала с приводными ремнями, передающее движение от машины двигателя к рабочей машине. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • ТРАНСМИССИЯ — ТРАНСМИССИЯ, и, жен. (спец.). Совокупность механизмов для передачи движения (вращения) от двигателя к рабочим частям станков, машин. | прил. трансмиссионный, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

  • ТРАНСМИССИЯ — (Transmission) ременная или канатная передача (валы, шкивы, подшипники и пр.), предназначенная для передачи вращательного движения двигателя к отдельным рабочим машинам. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское… …   Морской словарь

  • трансмиссия — – часть устройства авто, обеспечивающая передачу крутящего момента от двигателя до колес. EdwART. Словарь автомобильного жаргона, 2009 …   Автомобильный словарь

  • трансмиссионный вал — это… Что такое трансмиссионный вал?


    трансмиссионный вал

    1) Aviation: power transmission shaft, power-on shaft

    2) Engineering: power shaft, transmission shaft

    3) Construction: connected shaft

    4) Railway term: second motion shaft

    5) Textile: shafting

    6) Oil: line shaft , line shaft , main shaft

    7) Drilling: connecting shaft

    8) Oil&Gas technology band-wheel shaft

    Универсальный русско-английский словарь. Академик.ру. 2011.

    • трансмиссионный
    • трансмиссионный вал лебёдки / лебёдки вращательного бурения

    Смотреть что такое «трансмиссионный вал» в других словарях:

    • трансмиссионный вал — perdavimo velenas statusas T sritis automatika atitikmenys: angl. transmission shaft vok. Getriebewelle, f; Transmissionswelle, f rus. передаточный вал, m; трансмиссионный вал, m pranc. arbre de transmission, m …   Automatikos terminų žodynas

    • трансмиссионный вал лебёдки вращательного бурения — промежуточный вал — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность Синонимы промежуточный вал EN line shaft …   Справочник технического переводчика

    • трансмиссионный вал лебёдки роторного бурения — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN lineshaft …   Справочник технического переводчика

    • трансмиссионный вал станка канатного бурения — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN band wheel shaft …   Справочник технического переводчика

    • главный трансмиссионный вал — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN headline …   Справочник технического переводчика

    • ТРАНСМИССИОННЫЙ — ТРАНСМИССИОННЫЙ, трансмиссионная, трансмиссионное (тех.). прил. к трансмиссия. Трансмиссионный пресс. Трансмиссионный вал. Трансмиссионный ремень. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

    • трансмиссионный — см. трансмиссия; ая, ое. Трансмиссио/нный вал …   Словарь многих выражений

    • приводной вал — трансмиссионный вал передаточный вал — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность Синонимы трансмиссионный валпередаточный вал EN power shaft …   Справочник технического переводчика

    • передаточный вал — perdavimo velenas statusas T sritis automatika atitikmenys: angl. transmission shaft vok. Getriebewelle, f; Transmissionswelle, f rus. передаточный вал, m; трансмиссионный вал, m pranc. arbre de transmission, m …   Automatikos terminų žodynas

    • Нефтяная вышка — (Oil derrick) Устройство, предназначение и использование нефтяных вышек Информация об устройстве, назначении, описании и использовании нефтяных вышек Содержание — это разрушения с помощью специальной техники. Различают два вида бурения:… …   Энциклопедия инвестора

    • Высадкопосадочная машина —         машина для квадратной посадки корней (высадков или маточников) сахарной свёклы. Основные узлы применяемой в СССР В. м. (рис.): рыхлители, посадочные аппараты, подъёмные и приводной механизмы, бункер, смонтированные на раме, опирающейся на …   Большая советская энциклопедия

    Трансмиссия — Википедия. Что такое Трансмиссия

    Трансми́ссия (силовая передача) — в машиностроении совокупность сборочных единиц и механизмов, соединяющих двигатель (мотор) с ведущими колёсами транспортного средства (автомобиля) или рабочим органом станка, а также системы, обеспечивающие работу трансмиссии. В общем случае трансмиссия предназначена для передачи крутящего момента от двигателя к колёсам (рабочему органу), изменения тяговых усилий, скоростей и направления движения. В автомобилях часть трансмиссии (сцепление и коробка передач) входит в состав силового агрегата.

    Совокупность агрегатов, соединяющих мотор с рабочим органом станка

    Состав

    В состав трансмиссии автомобиля входят:

    В состав трансмиссии гусеничных машин (например, танка) в общем случае входят:

    Основные требования

    Ременная трансмиссия от локомобиля к сельскохозяйственной машине Редукторы и валы в трансмиссии от водяного колеса Электромеханическая трансмиссия для бензиново-гибридных автомобилей Toyota Prius и Lexus CT200h

    К трансмиссиям транспортных средств предъявляются следующие требования:

    • обеспечение высоких тяговых качеств и скорости машины при прямолинейном движении и повороте;
    • простота и лёгкость управления, исключающие быструю утомляемость водителя;
    • высокая надёжность работы в течение длительного периода эксплуатации;
    • малые масса и габаритные размеры агрегатов;
    • простота (технологичность) в производстве, удобство в обслуживании при эксплуатации и ремонте;
    • высокий КПД;
    • в машинах высокого класса добавляется требование бесшумности.

    Классификация трансмиссий

    По способу передачи и трансформирования момента трансмиссии делятся на механические, гидромеханические и электромеханические.

    Механические трансмиссии

    Механические трансмиссии — (простые и планетарные) в коробках передач содержат лишь шестерёнчатые и фрикционные устройства. Преимущества их состоят в высоком коэффициенте полезного действия (КПД), компактности и малой массе, надёжности в работе, относительной простоте в производстве и эксплуатации. Недостатком механической трансмиссии является ступенчатость изменения передаточных чисел, снижающая использование мощности двигателя. Большое время на переключение передач рычагом усложняет управление машиной. Поэтому спортивные автомобили, снабжённые механической трансмиссией, оборудуют электронными переключателями передач (подрулевыми лепестками, кнопками на руле и пр.) и коробками передач со сверхбыстрыми синхронизирующими сервомеханизмами.

    Применение механических трансмиссий характерно для советского танкостроения (простые механические — Т-55, Т-62; планетарные с гидросервоуправлением — Т-64, Т-72, Т-80).

    Гидромеханические трансмиссии

    Гидромеханические трансмиссии имеют гидромеханическую коробку передач, в состав которой входят гидродинамический преобразователь момента (гидротрансформатор, комплексная гидропередача) и механический редуктор. Преимущества этих трансмиссий состоят в автоматическом изменении крутящего момента в зависимости от внешних сопротивлений, возможности автоматизации переключения передач и облегчении управления, фильтрации крутильных колебаний и снижении пиковых нагрузок, действующих на агрегаты трансмиссии и двигатель, и в повышении вследствие этого надёжности и долговечности поршневого двигателя и трансмиссии.

    Основным недостатком этих трансмиссий является сравнительно низкий КПД из-за низкого КПД гидротрансформатора. При КПД гидропередачи не ниже 0,8 диапазон изменения момента не более трёх, что вынуждает иметь механический редуктор на три-пять передач, считая передачу заднего хода. Необходимо иметь специальную систему охлаждения и подпитки гидроагрегата, что увеличивает габариты моторно-трансмиссионного отделения. Без специальных автологов или фрикционов не обеспечиваются торможение двигателем и пуск его с буксира.

    Гидромеханические трансмиссии получили широкое распространение в западном танкостроении — М1 «Абрамс» (США), «Леопард-2» (ФРГ). В трансмиссиях этих танков использованы не только гидродинамические передачи в основном приводе, но и гидростатические (гидрообъёмные) передачи в дополнительном приводе для осуществления поворота. Из работающей на постсоветском пространстве железнодорожной техники гидромеханическую передачу имеет, например, дизель-поезд венгерского производства Д1.

    Гидравлические трансмиссии

    Гидравлическими трансмиссиями в транспортной технике называются трансмиссии, где переключения выполняются не механически, а гидравлическими аппаратами, так как чисто гидравлические трансмиссии встречаются весьма редко. В такой трансмиссии имеется коробка передач с первичным и вторичным валами и несколькими парами зубчатых колёс, как и в обычной КПП, но включение нужной пары в работу выполняет не кулачковая или фрикционная муфта, а гидромуфта или гидротрансформатор, заполняемый для включения передачи. Достоинство такой трансмиссии — совершенно безударное включение передач и отсутствие механических муфт, ненадёжно работающих при передаче больших моментов (например, на тепловозах), недостаток — необходимость установки отдельной гидромуфты (весьма громоздкого аппарата) на каждую передачу.

    Из-за перечисленных особенностей гидропередача используется в основном на ЖД-технике. Из отечественных типов техники гидропередачу имеют, например, маневровые тепловозы ТГМ4 и ТГМ6, дизель-поезд ДР1.

    Гидростатические трансмиссии

    Гидромашина с наклонным блоком трансмиссии асфальтового катка

    В гидростатической (гидрообъёмной) трансмиссии для передачи мощности используются аксиально-плунжерные гидромашины. Достоинства такой трансмиссии — малые габариты машин, малая масса и отсутствие механической связи между ведущим и ведомым звеньями трансмиссии, что позволяет разносить их на значительные расстояния и придавать большое число степеней свободы. Недостаток гидрообъёмной передачи — значительное давление в гидролинии и высокие требования к чистоте рабочей жидкости.

    Гидростатическая передача используется на дорожно-строительных машинах (особенно катках — из-за необходимости обеспечивать очень большое передаточное число, а также зачастую приводить вальцы с торца, построение механической передачи затруднено), как вспомогательная — на тепловозах, авиационной технике (благодаря малой массе и возможности размещать мотор далеко от насоса), металлорежущих станках.

    Электромеханические трансмиссии

    Электромеханическая трансмиссия состоит из электрического генератора, тягового электродвигателя (или нескольких), электрической системы управления, соединительных кабелей. Основным достоинством электромеханических трансмиссий, является обеспечение наиболее широкого диапазона автоматического изменения крутящего момента и силы тяги, а также отсутствие жёсткой кинематической связи между агрегатами электротрансмиссии, что позволяет создать различные компоновочные схемы.

    Недостатком, препятствующим широкому распространению электрических трансмиссий, являются относительно большие габариты, масса и стоимость (особенно если используются электрические машины постоянного тока), сниженный КПД (по сравнению с чисто механической). Однако, с развитием электротехнической промышленности, массовым распространением асинхронного, синхронного, вентильного, индукторного и др. видов электрического привода, открываются новые возможности для электромеханических трансмиссий.

    Такие трансмиссии применяются в тепловозах, карьерных самосвалах, некоторых морских судах, тракторах, самоходных механизмах, военной технике — на танках ЭКВ (СССР) и немецких военных машинах «Фердинанд» и «Мышонок»), автобусах (которые с таким видом трансмиссии правильнее называются теплоэлектробус, например ЗИС-154).

    Устройство и работа автоматической коробки переключения передач (АКПП)

    Автоматическая трансмиссия (или автоматическая коробка переключения передач) переключает передачи самостоятельно в зависимости от скорости автомобиля и обеспечивает водителю приятные и комфортные условия для вождения автомобиля. От водителя лишь требуется вручную выбрать направление движения машины: вперёд или назад.

    Отдельно выделяют роботизированную трансмиссию, где разъединение сцепления и переключение передач также происходит автоматически, но отсутствует механизм плавного переключения передач — гидротрансформатор. Зачастую такая трансмиссия — обычная механическая КПП с дисковым сцеплением, но все действия выполняются сервоприводами, в результате водителю нет нужды выполнять сложные манипуляции с рычагом КПП и согласованно действовать сцеплением. Такая трансмиссия называется секвентальной коробкой передач, может иметь автоматический и ручной режимы (в ручном водитель просто нажимает рычаг переключения передач в положение «-» или «+», повышая или понижая передачу). Например, на автомобилях BMW такая трансмиссия называется SMG — sequential manual gearbox, секвентальная ручная коробка передач.

    Фрикционный торовый вариатор

    Пока наиболее эффективным (с точки зрения плавного изменения коэффициента редукции) считается вариатор. Но использование в нём резинового ремня возможно лишь с агрегатами небольшой мощности (например, скутеры). Компания Audi разработала вариатор с металлическим ремнем в виде многорядной цепи. Однако, ввиду большой стоимости, трансмиссия такого легкового автомобиля оказалась неконкурентоспособной, и обычно применяется вариатор другой конструкции — ведущий и ведомый диски имеют на торцах ручьи сферического профиля (при сложении обоих дисков образующие тор), по которым обкатываются обрезиненные ролики, оси вращения которых проходит через ось вращения дисков, но могут наклоняться, либо становясь перпендикулярно оси вращения дисков, либо отклон

    Трансмиссия автомобиля бывает автоматическая и механическая

    Машина состоит из нескольких основных узлов, которые дают возможность создавать и преобразовывать энергию, полученную от сгорания топлива, в крутящий момент и передавать ее на колеса. К этим основным узлам относится трансмиссия.

    Что такое трансмиссия?

    В машиностроении трансмиссией называют совокупность сборочных единиц и различных механизмов, которые предназначены для соединения двигателя внутреннего сгорания с ведущими колесами. При этом можно выделить несколько назначений этого механизма:

    1. Передача крутящего момента от двигателя автомобиля к ведущим колесам.
    2. Изменение тяговой силы.
    3. Изменение скорости.
    4. Изменение направления движения автомобиля.

    Трансмиссия является одним из основных узлов, который определяет показатели автомобиля при движении: максимальную скорость, скорость разгона. Назначение трансмиссии определяет ее как важный элемент автомобиля, за которым нужно постоянно следить, проводить диагностику и своевременный ремонт.

    Какие бывают трансмиссии?

    На сегодняшний день существует большое количество различных видов трансмиссий, которые отличаются друг от друга эксплуатационными свойствами, надежностью и принципом функционирования. По основному принципу работы можно выделить следующие виды механизмов переключения скоростей в автомобиле:

    1. Ручная коробка передач – наиболее простой вариант исполнения, который характеризуется простотой конструкции, надежностью и длительным сроком службы. Однако именно то, что данный тип коробки передач требует участия человека в процессе переключения скоростей, привело   к образованию основных правил управления автомобиля: правильное взаимодействие со сцеплением, правильное включение скоростей во время движения. Пример: на машинах ВАЗ 2109, да и вообще, на всех ВАЗах до 2000 года выпуска, как правило, стоит ручная коробка передач (механика).
    2. Автоматическая коробка передач – усовершенствованная система, которая не требует участия человека в переключении передач во время движения автомобиля. Это привело к тому, что на автомобилях с автоматической коробкой передач отсутствует педаль сцепления. Однако автоматическая трансмиссия очень дорога в обслуживании, требует постоянной диагностики, имеет меньшую степень надежности в сравнении с ручной КПП.
    3. Смешанный тип коробки передач – позволяет переключать коробку передач самостоятельно без необходимости нажатия сцепления. Чаще всего, подобная трансмиссия автомобиля устанавливается на гоночные версии транспортного средства, или идет как дополнительная опция.

    Как правило, вид установленной коробки передач зависит от стоимости автомобиля, его года выпуска и класса.

    Из чего состоит трансмиссия?

    Из-за наличия большого количества функций у данного агрегата его устройство можно назвать сложным. Устройство трансмиссии выглядит следующим образом:

    1. Сцепление – позволяет переключать передачу без нанесения вреда  механизму КПП.
    2. Коробка передач – узел, который обеспечивает возможность регулирования скорости и подаваемой мощности на ведущие колеса путем использования сочетания различных по величине шестерни. От данного узла зависят основные свойства трансмиссии.
    3. Главная передача.
    4. Дифференциал.
    5. Шарниры равных угловых скоростей.
    6. Приводные валы.

    Стоит учесть, что у переднеприводных автомобилей главная передача и дифференциал расположены в картере коробки передач.

    Принцип работы трансмиссии заключается в следующем:

    При нажатии на педаль, водитель приводит в действие механизм сцепления, который связывает ведущие колеса с двигателем. Крутящий момент передается от коленчатого вала на приводные валы, а оттуда в дифференциал. С помощью системы шестерен крутящий момент меняет свое направление и передается непосредственно на колеса.

    Механическая трансмиссия – наиболее распространенный тип, который отличается максимальной простотой функционирования, именно поэтому она используется на шестерках и прочих тазах, даже после тюнинга ВАЗ 2106.

    Необходимым атрибутом МКПП является рычаг переключения передач, который установлен в салоне автомобиля. Это необходимо для того, чтобы при необходимости переключении передачи водитель смог выполнить действия в соответствии с ситуацией. При помощи специального механизма тяги во время движения рычага происходит движение по осям трансмиссии ее   шестерни.

    Сцепление позволяет автомобиля стоять неподвижно или плавно переключать передачу во время движения. Во всех автомобилях первая передача дает меньшую максимальную скорость, но большую тягу и мощность; последняя передача наоборот дает большую скорость, но меньшую мощность.

    Устройство трансмиссии зависит от ее вида и других особенностей автомобиля. Ведь существую автоматические и полуавтоматические типы КПП, которые имеют различные  дополнительные механизмы для обеспечения быстрого и плавного переключения скоростей. Стоит отметить, что в современных автомобилях из Германии для улучшения показателя разгона автомобиля до первой сотни на спидометре применяют двойное сцепление.

    Трансмиссия, как и любой другой агрегат автомобиля, нуждается в периодической диагностике и восстановлении.

    Также на эту тему вы можете почитать:

    Поделитесь в социальных сетях

    Alex S 23 октября, 2013

    Опубликовано в: Полезные советы и устройство авто

    Метки: Как устроен автомобиль

    Трансмиссия автомобиля и её конструктивные особенности

    Назначение трансмиссии автомобиля заключается в преобразовании, передаче и распределении  по ведущим колесам момента вращения от маховика автодвигателя, таким образом, указанный агрегат выступает промежуточным устройством, позволяющим снизить момент вращения до нужных оборотов, а также перераспределить их на ведущие колеса авто.

    Правильно крутим колеса

    Если коротко, то все механизмы, которые находятся между двигателем и ведущими колесами и есть трансмиссия автомобиля. Она выполняет такие функции:

    • транслирует крутящий момент с движка на ведущую ось;
    • изменяет значение и направление кр.момента;
    • распределяет кр.момент по ведущим колесам.

    Определение понятия «трансмиссия»

    Согласно научным изданиям машиностроения, трансмиссия – это совокупность механизмов и сборочных единиц, которые соединяют двигатель с ведущими колесами, в данном случае, автомобильного транспорта, а также совокупность системы, которая обеспечивает работу трансмиссии.

    Трансмиссия является совокупностью агрегатов и узлов, которые передают крутящий момент от мотора к ведущим колесам, при этом могут изменяться тяговые усилия, скорость и направление движения. Автомобильная трансмиссия включает в себя механизмы, которые в науке относят к составу силового агрегата – это коробка передач и сцепление.

    Назначение. Трансмиссия автомобиля служит для передачи крутящего момента от двигателя к ведущим колесам. При этом передаваемый крутящий момент изменяется по величине и распределяется в определенном соотношении между ведущими колесами.

    Крутящий момент на ведущих колесах автомобиля зависит от передаточного числа трансмиссии, которое равно отношению угловой скорости коленчатого вала двигателя к угловой скорости ведущих колес. Передаточное число трансмиссии выбирается в зависимости от назначения автомобиля, параметров его двигателя и требуемых динамических качеств.

    В транс­миссию входят:

    • сцепление,
    • коробка передач,
    • карданная передача,
    • главная передача, устанавливаямая в картере ведущего моста,
    • дифференциал
    • полуоси.

    Сцепление позволяет на непродолжительное время отсоединить трансмиссию от двигателя и обеспечивает плавное включение трансмиссии при трогании автомобиля с места или при переключении передач.

    Коробка передач служит для получения различных тяговых усилий на ведущих колесах путем изменения крутящего момента, передаваемого от двигателя к карданному валу, а также для изменения направления вращения ведущих колес при движении задним ходом и для отключения трансмиссии от двигателя на длительное время.

    Карданная передача позволяет передавать крутящий момент от выходного вала коробки передач к заднему мосту при изменяющемся (при движении автомобиля) угле между осями вала коробки передач и ведущего вала главной передачи.

    Главная передача служит для того, чтобы передать крутящий момент под углом 90 градусов от карданного вала к полуосям, а также для уменьшения числа оборотов ведущих колес по отношению к числу оборотов карданного вала. Уменьшение частоты вращения механизмов трансмиссии после главной передачи приводит к увеличению крутящего момента и, соответственно, увеличивает силу тяги на колесах.

    Дифференциал обеспечивает возможность вращения правого и левого ведущих колес с разными скоростями на поворотах и неровной дороге. Две полуоси, связанные с дифференциалом через полуосевые шестерни, передают крутящий момент от дифференциала к правому и левому ведущим колесам. Дифференциалы, устанавливаемые между приводами колес ведущей оси, называют межколесными, между разными осями — межосевыми (в полноприводных трансмиссиях).

    Трансмиссии по способу передачи крутящего момента разделяют на механические, гидравлические, электрические и комбинированные (гидромеханические, электромеханические). На отечественных автомобилях наиболее распространены механические трансмиссии, в которых передаточные механизмы состоят из жестких недеформируемых элементов (металлических валов и шестерен). На автобусах Ликинского и Львовского заводов, а также на большегрузных автомобилях БелАЗ применяют гидромеханические трансмиссии с автоматизированным переключением передач. Часть большегрузных автомобилей БелАЗ имеют электромеханическую трансмиссию с моторколесами.

    Схема трансмиссии автомобиля. Она определяется его общей компоновкой: размещением двигателя, числом и расположением ведущих мостов, видом трансмиссии.



    Схемы трансмиссий: а — автомобиля 4X2, б — переднеприводного автомобиля 4X2, в — автомобиля 4X4, г — автомобиля 6X4

    Автомобили с механической трансмиссией и колесной формулой 4X2 имеют чаще всего переднее расположение двигателя, задние ведущие колеса и центральное размещение агрегатов трансмиссии (автомобили ЗИЛ-130, МАЗ-5335, ГАЗ-24 и др.). Здесь двигатель 1, сцепление 2 и коробка передач 3 (рис. а) объединены в один блок и образуют силовой агрегат. Крутящий момент от коробки передач 3 передается карданной передачей 4 на ведущий задний мост 5.

    Существенные отличия имеет трансмиссия переднеприводного автомобиля ВАЗ-2108 с колесной формулой 4X2 (рис. 6). Особенностью этой схемы является выполнение ведущим переднего моста с управляемыми колесами. Это потребовало объединения в единый силовой агрегат двигателя 1, сцепления 2, коробки передач 3, механизмов ведущего моста 5 (главную передачу и дифференциал), карданных шарниров 6 равных угловых скоростей, соединенных с передними управляемыми колесами.

    На (рис. в) представлена схема трансмиссии автомобиля с передним и задним ведущими мостами (автомобиль УАЗ-469). Отличительной особенностью этой схемы является применение в трансмиссии раздаточной коробки 7, которая через промежуточные 9 карданные валы передает крутящий момент переднему 8 и заднему 5 ведущим мостам. В раздаточной коробке имеется устройство для включения и выключения переднего моста и дополнительная понижающая передача, позволяющая значительно увеличить крутящий момент на колесах автомобиля в необходимых случаях.

    Схема механической трансмиссии трехосных грузовых автомобилей КамАЗ представлена на (рис. г). На этих автомобилях средний 10 и задний 5 мосты являются ведущими. Крутящий момент к ним передается одним карданным валом 4, а в главной передаче среднего моста предусмотрен межосевой дифференциал и проходной вал, передающий крутящий момент на карданный вал 11 привода заднего моста. В других схемах трансмиссий трехосных автомобилей передача крутящего момента к ведущим мостам может производиться раздельно карданными валами от раздаточной коробки (автомобиль Урал-375).

    Схемы гидромеханических трансмиссий предусматривают объединение в едином блоке двигателя и гидромеханической коробки передач, крутящий момент от которой передается ведущим колесам через карданный вал и механизмы заднего моста как в обычной механической трансмиссии.

    На автомобилях (БелАЗ) с электромеханической трансмиссией дизельный двигатель приводит во вращение генератор постоянного тока, энергия от которого передается по проводам в электродвигатели колес. Колесный электродвигатель монтируют в ободе колеса совместно с понижающим механическим редуктором. Такая конструкция называется электромотор-колесом.

    Виды механических КПП

    По количеству ступеней механическая коробка передач в основном подразделяется на:

    • 4-х ступенчатую;
    • 5-и ступенчатую;
    • 6-и ступенчатую.

    Наиболее распространенной механикой считается трансмиссия  5МТ, т.е. пятиступенчатая коробка передач.

    В зависимости от количества валов различают следующие виды КПП:

    • двухвальные механические трансмиссии, устанавливаемые на легковые переднеприводные автомобили;
    • трехвальные МКПП, которые применяются в основном на заднеприводных автомобилях, а также на грузовых машинах.

    Электромеханическая трансмиссия

    Такой тип трансмиссии отличается тем, что в ней в качестве силового агрегата применяется электромотор. В состав трансмиссии электромеханического типа также входят следующие элементы: системы управления, токовый генератор, электропроводка для соединения всех ведущих элементов.

    К недостаткам такой трансмиссии возможно отнести высокий вес, пониженный КПД и большую стоимость. Но с каждым годом электромеханические трансмиссии совершенствуются. Они чаще всего применяются в морском транспорте, сельскохозяйственной технике, в электротранспорте.

    Основные понятия

    Переднеприводная машина.

    Что такое трансмиссия? Это совокупность механизмов, имеющих следующие функции:

    • смена направленности, а также величины момента вращения;
    • перераспределение момента вращения от мотора к колесам;
    • распределение момента вращения на ведущие колеса.

    Принцип работы агрегата основывается на преобразовании энергии. По этому критерию различают такие типы трансмиссий:

    1. Механическую. Происходит преобразование и передача механической энергии. Это классические планетарные КПП.
    2. Электрическую. Механическая энергия превращается электрическую, затем после передачи энергии на колеса происходит ее превращение в обратной последовательности от электрической энергии к механической.
    3. Гидрообъемную. Механическая энергия превращается в энергию потока жидкости, затем после ее поступления на основные автоколеса осуществляется преобразование энергии в обратной последовательности.
    4. Комбинированную. Различают электромеханические либо гидромеханические типы устройств. Такие конструкции объединяют несколько способов преобразования энергии.

    Конструктивно автомобили разделяются по типу привода:

    1. Передний привод. Основными есть передние колеса машины.
    2. Задний привод. Основными становятся задние колеса авто.
    3. Полноприводные. Такой транспорт имеет привод на все полуоси (передние, а также задние).

    Для автотранспорта с различными видами моторов используются разные трансмиссии, имеющие определенные конструктивные особенности. Составляющими частями трансмиссии заднеприводной машины есть такие основные узлы: КПП, сцепление, главная и карданная передачи, полуоси, дифференциал.

    Все основные узлы трансмиссии для переднеприводных машин, располагаются под капотом транспортного средства. Для полноприводных автомобилей характерны следующие типы трансмиссий:

    1. Полноприводная конструкция, включаемая с помощью водителя. Обязательным условием функционирования таковой системы есть присутствие раздаточной коробки, посредством нее происходит распределение момента вращения между передней и задней осью.
    2. Конструкция, оборудованная автоматикой для включения. Часто основными колесами служит передняя пара. Вместо дифференциала размещается муфта с электрическим управлением.
    3. Постоянная полноприводная система. Основной особенностью такой системы есть наличие межосевого дифференциала. Увеличивается проходимость машины, а также ее разгоночные показатели. Достигаются такие результаты благодаря перераспределению силы тяги.

    Рекомендуем посмотреть видео о назначении и принципе работы трансмиссии:

    Принцип работы механической коробки передач

    Принцип работы механической КПП следующий: крутящий момент от двигателя через сцепление передается на первичный вал коробки передач, далее преобразуется при помощи пар взаимодействующих между собой шестерен и затем передается на колеса. Каждая пара шестерен (ступень) имеет определенное передаточное число, которое преобразует скорость вращения и крутящий момент коленвала двигателя. Причем если передача увеличивает крутящий момент, то скорость вращения уменьшается и наоборот. В первом случае передача будет называться понижающей, а во втором — повышающая.

    Передаточное число определяется отношением количества зубьев у выходной и входной шестерен в паре. В свою очередь, количество зубьев напрямую зависит от размера самой шестерни: чем больше зубьев — тем больше диаметр шестерни. Например, у первой передачи самое большое передаточное число, и, следовательно, входная шестерня (на первичном валу) имеет минимальный размер, а выходная — максимальный. Переключение скоростей в механической КПП происходит только при нажатии на педаль сцепления, поскольку необходимо прервать поток мощности, передающийся от двигателя.

    Движение автомобиля, оснащенного МКПП, всегда начинается с первой передачи. Исключение составляют тяжелые грузовики — там это можно делать со второй передачи. Для этого необходимо вручную перевести селектор рычага в соответствующее положение. Переход на повышенные передачи осуществляется последовательным переключением передач друг за другом. Сам момент переключения скорости зависит от показаний спидометра и тахометра, поскольку каждая передача рассчитана на работу в определенном диапазоне оборотов двигателя.

    Рекомендации по эксплуатации КПП

    Выход трансмиссионной системы из строя нередко становится неприятной неожиданностью для автовладельцев, так как её ремонт может влететь в копеечку. Чтобы этого не произошло, при езде на авто с АКПП необходимо придерживаться следующих рекомендаций.

    1. При езде в холодное время года необходимо 5 — 15 минут ехать медленно, чтобы произвести тщательный прогрев АКПП. Данное правило следует соблюдать, если температура воздуха на улице ниже 25 градусов по Цельсию.
    2. Если происходит непродолжительная остановка, не следует ставить рычаг в нейтральное положение, так как это ведёт к сбою в работе автоматической КПП.
    3. Всегда выжидайте несколько минут после запуска двигателя. Это нужно, чтобы коробка передач достигала своего рабочего состояния.
    4. В случае смены направления вперёд и назад осуществлять переключение рычага нужно только после полной остановки машины.

    Соблюдение этих простых рекомендаций позволит вам избежать аварийных ситуаций на дороге, а также больших затрат на ремонт АКПП в случае поломки авто из-за неправильного обращения.

    Почему на валах трансмиссии есть ключи и шпоночные пазы? — Lovejoy

    Почему у валов трансмиссии есть ключи и шпоночные пазы

    Краткий ответ: шпонки и шпоночные пазы предотвращают вращение вала в отверстии и могут способствовать передаче крутящего момента между двумя соединенными валами.

    Иногда понимание мелких деталей помогает нам понять общую картину. В этом блоге мы погрузимся в некоторые основные концепции передачи энергии.

    Вы пытались запустить двигатель или включить передачу, но ничего не произошло?

    Возможно, вы даже слышали, как стартер включился и запустился, но тогда не было никакого движения вперед, когда наконец включилась передача.В большинстве случаев, когда это происходит, есть несколько вещей, которые вы можете проверить, например, трансмиссионную жидкость, трос переключения передач или шпонку вала трансмиссии. Но позвольте мне объяснить это немного подробнее.

    Разборка компонентов

    Трансмиссия

    Как легко понять из этого термина, передача энергии — это передача энергии от места генерации к месту, где она применяется для выполнения полезной работы. На Рисунке 1 ниже вы можете увидеть, как паровая турбина передает энергию, вырабатываемую паром, в генератор, который, в свою очередь, вырабатывает электричество.Обратите внимание на вал, соединяющий паровую турбину с генератором. Энергетика — одна из многих отраслей, охватываемых продуктами Lovejoy.

    (рисунок 1)

    Вал

    Вал — это элемент, используемый для передачи мощности и крутящего момента. Валы бывают самых разных форм и форм, но большинство из них, как правило, имеют круглое поперечное сечение сплошной или трубчатой ​​формы. Валы передают мощность непосредственно от приводного устройства или источника энергии в нагрузку (рисунок 1).Валы могут нести шестерни, шкивы и звездочки для передачи вращательного движения и мощности через сопряженные шестерни, ремни и цепи. В качестве альтернативы вал может просто соединяться с другим валом через соединительный механизм. Муфты соединяются с валом с помощью шпонки, шпоночного паза или шпоночного паза.

    Ключ, паз и паз

    Шпонка — это кусок металла, используемый для соединения вращающегося элемента машины с валом. Ключ предотвращает относительное вращение между двумя частями и может позволить передачу крутящего момента.Для правильной работы ключа как вал, так и вращающиеся элементы (шестерня, шкив и муфта) должны иметь шпоночную канавку и шпоночную канавку. Обычно под шпоночным пазом понимается паз или карман на валу, а паз под шпонку — это паз в ступице, в который входит шпонка. Полная система называется шпоночным соединением (рис. 2).

    (рисунок 2)

    Ключи изготавливаются из различных материалов, а также бывают разных форм и размеров. Чаще всего ключевые формы имеют прямоугольную или коническую форму и обычно изготавливаются из стали.

    Механика

    Чтобы заблокировать ступицу или втулку и вал вместе, а также предотвратить вращение вала в отверстии (рис. 2), шпонку обычно вставляют в шпоночную канавку, которая обрабатывается как в отверстии, так и в валу. Шпонка отвечает за предотвращение любого вращения между валом и отверстием, а также передает часть крутящего момента на шпонки. Передача крутящего момента с помощью ключей является наиболее распространенным и широко используемым методом передачи энергии. К сожалению, неправильно расположенные ключи и шпоночные пазы могут привести к механическим повреждениям.Следовательно, чтобы обеспечить подходящую посадку, размеры ширины и высоты стандартной шпонки и шпоночного паза должны соответствовать рекомендуемым допускам. Отраслевые стандарты размеров ключей в различных отверстиях существуют как для английской, так и для метрической системы.

    Кроме того, когда существует расстояние между ведущим и ведомым компонентами, приводные валы часто соединяются друг с другом с помощью одного или нескольких универсальных шарниров, кулачковых муфт или, в некоторых случаях, шпоночного соединения или призматического шарнира.

    Итак, в заключение, две наиболее важные функции шпонок и шпоночных пазов на валу трансмиссии:

    • Предотвратить проворачивание вала в отверстии
    • Включить передачу мощности через крутящий момент

    A Метод анализа динамики муфты для двухступенчатой ​​цилиндрической зубчатой ​​передачи при переменном во времени возбуждении от нескольких источников

    Предлагается новый метод моделирования для моделирования динамического отклика двухступенчатой ​​зубчатой ​​передачи с использованием метода конечных элементов (FEM).Непрерывная система разделена на четыре модуля: элемент «вал-вал», элемент «вал-шестерня», элемент подшипника вала и элемент зубчатой ​​передачи. Согласно МКЭ, модель строится с собранным каждым элементом. Между тем, модель учитывает изменяющуюся во времени жесткость сетки (TVMS), изменяющуюся во времени жесткость подшипника (BTVS) и гибкость вала. Метод интеграции Ньюмарка (NIM) используется для получения динамического отклика цилиндрической зубчатой ​​передачи. Результаты показывают, что амплитуда вибрации и количество частотных компонентов уменьшаются после учета гибкости вала путем сравнения динамического отклика шестерни в условиях гибкого вала и жесткого вала.Если учесть влияние жесткости подшипника, в частотном спектре будет присутствовать частотная составляющая прохождения подшипника. Кроме того, результат показывает, что моделирование и экспериментальная проверка частотной составляющей в основном согласованы. Кроме того, теоретическая модель проверяется на экспериментальной платформе системы двухступенчатой ​​зубчатой ​​передачи, и динамические характеристики сравниваются при условии увеличения скорости. Кроме того, увеличение жесткости вала не только изменяет некоторые преобладающие формы колебаний (формы крутильных колебаний), но также увеличивает количество первичных резонансных скоростей.Этот метод можно использовать при проектировании зубчатых передач.

    1. Введение

    Система зубчатой ​​передачи имеет множество преимуществ, таких как высокая эффективность, компактная конструкция и стабильное передаточное отношение, поэтому это один из наиболее важных методов механической передачи [1, 2]. Следовательно, он широко используется в высокоскоростных, мощных и низкоскоростных системах с высоким крутящим моментом, таких как автомобильные трансмиссии, газовые турбины, судовые главные редукторы, резервуары, инженерное оборудование и 3D-принтеры [3].Иногда сложность конструкции зубчатой ​​передачи, изменяющаяся во времени жесткость и другие нелинейные факторы могут стать источником возбуждения, ведущим к преждевременному выходу из строя системы трансмиссии [4]. По этой причине связанные динамические характеристики зубчатой ​​передачи в последнее время стали важной темой исследований. В настоящее время метод сосредоточенных параметров и методы конечных элементов (МКЭ) представляют собой два распространенных подхода к моделированию, применяемых для анализа вибрации муфты в зубчатой ​​системе [5].В настоящее время метод сосредоточенных параметров, применяемый для моделирования динамики многоступенчатой ​​шестерни, предполагает, что шестерня, вал и подшипник являются точками сосредоточения. Кроме того, сложный эффект связи между упругими элементами вала представлен простой жесткостью на изгиб, кручение и осевую жесткость. Эти допущения часто делают модели с сосредоточенными параметрами менее точными, поскольку они не могут надежно отличить секцию вала от подшипника и не могут учесть геометрические размеры вала [6–10].Напротив, МКЭ имеет хорошую точность вычислений и имеет большее значение для прогнозирования вибрационного шума системы. В литературе многие исследователи сообщали об использовании МКЭ для расчета динамического отклика. Нерия и Санкар [11] представили метод конечных элементов при исследовании динамики зубчатых роторных систем и установили линейное моделирование жесткости зацепления. Modak et al. [12] обновили конечно-элементную модель конструкции, чтобы обновленная модель более точно предсказывала динамику конструкции.По мере развития исследований была рассмотрена связь между частями, и была создана модель муфты зубчатой ​​передачи. Озгювен и Озкан [13] создали динамическую модель системы вал-шестерня-подшипник для изучения реакции связанной системы. Ouyang et al. [14] исследовали динамические характеристики системы шестерня-ролик-подшипник с помощью экспериментальных испытаний и теоретического моделирования, а динамические характеристики системы шестерня-ролик-подшипник исследовали с помощью экспериментальных испытаний и теоретического моделирования.Кубур и др. [15] установили динамическую модель зубчатой ​​системы с валами N, и N — 1 зацепляющимися парами для изучения взаимосвязи между динамической нагрузкой подшипника и длиной вала. Jiang et al. [16] создали полную механическую модель системы ротор-редуктор, используя как модель с сосредоточенными параметрами, так и модель конечных элементов (вал, шестерня и элементы ротора моделируются с использованием метода сосредоточенных параметров и собираются с помощью МКЭ). Guo et al. [17] установили систему «шестерня-подшипник-корпус» и исследовали распространение вибрации в динамике шестерни с помощью математического моделирования и анализа методом конечных элементов.Ma et al. [18] изучили влияние различной степени рельефа профиля на жесткость зацепления прямозубой шестерни с помощью МКЭ и заменили ее в динамической модели зубчатой ​​системы. Jing et al. В [4, 9] предложен метод динамики сцепления для многоступенчатой ​​планетарной передачи и проанализирован механизм колебаний сцепления в планетарной системе передач. Qian et al. [19] использовали моделирование методом конечных элементов, чтобы установить динамическое моделирование одноступенчатой ​​зубчатой ​​передачи с учетом гироскопических эффектов вала и зубчатой ​​передачи, и рассчитали естественные характеристики системы.Анкур и др. В [20] вал, подшипник и зубчатые пары в зацеплении устанавливаются отдельно, а модель вязкого демпфирования используется для представления демпфирования подшипников и зубчатых зацеплений. Ван [21] разработал двумерную (2D) прямозубую шестерню с МКЭ для расчета статической погрешности передачи, жесткости одиночной и комбинированной скручивающей сетки, коэффициента распределения нагрузки на зуб, максимального напряжения корня зуба и поверхностного контактного напряжения при различных входных крутящих моментах свыше полный цикл сетки.

    Большая часть существующей литературы установила динамическое моделирование муфты для зубчатой ​​передачи, и динамические характеристики были изучены в некоторой степени.В нескольких исследованиях была установлена ​​двухступенчатая прямозубая зубчатая передача с FEM и проведено всестороннее влияние TVMS, BTVS и различной жесткости валов на форму колебаний и передачу вибрации системы одновременно. Это исследование рассматривает возбуждение TVMS и BTVS, а также возбуждение ошибок, а также включает гибкость передаточного вала. Затем выполняется моделирование КЭ двухступенчатой ​​цилиндрической зубчатой ​​передачи с помощью МКЭ. Проанализировано влияние различной жесткости вала на форму колебаний и динамический отклик.Амплитудные и частотные характеристики виброускорения подшипника получены с помощью моделирования и сопоставлены с экспериментальными результатами.

    2. Динамическая модель зубчатой ​​системы

    Общая зубчатая система включает систему ввода / вывода, систему трансмиссии, состоящую из системы вала шестерни, и конструктивную систему, состоящую из посадочных мест подшипников. Двухступенчатая прямозубая передача показана на рисунке 1.


    Параметры системы показаны в таблицах 1 и 2.


    Параметр Длина вала (м) Радиус (мм) Плотность (кг / м 3 ) Модуль упругости (Па) Модуль упругости ( Па)

    Вал 1 0,24 10 7850 2,1 × 10 11 8 × 10 10
    Вал 2 0.16 10 7850 2,1 × 10 11 8 × 10 10
    Вал 3 0,18 10 7850 2,1 × 10 11 8 × 10 10


    Параметр Шестерня I ступени Шестерня I ступени Шестерня II ступени Этап II шестерня

    Инерция вращения (кг · м 2 ) 2 × 10 −4 3.04 × 10 −3 1 × 10 −4 8,71 × 10 −3
    Номер зуба 36 90 29 100
    Модуль упругости (мм ) 1,5 1,5 1,5 1,5
    Угол давления (°) 20 20 20 20
    Ширина зуба (мм) 12 12 12 12
    Масса (кг) 0.16 1,3 0,09 1,6

    2.1. Модель муфты зубчатой ​​системы

    Система зубчатой ​​передачи представляет собой сплошной эластомер с бесчисленными степенями свободы (DOF). Чтобы точно смоделировать динамические характеристики и эффективно понять механизм вибрации муфты в двухступенчатой ​​зубчатой ​​передаче, в этом исследовании предлагается метод конечных элементов. В предлагаемом подходе система разбита на множество элементов.

    Затем создается динамическая модель FEM двухступенчатой ​​зубчатой ​​трансмиссии, включая вал, шестерню и подшипниковые элементы, как показано на рисунке 2. В этом случае первый вал разделен на 12 элементов, второй — 8 элементов, а третий 9 элементов. Каждый узел элемента пронумерован. На каждом валу установлено по два шарикоподшипника качения, образующих соединительный элемент вал-подшипник. Кроме того, на узле № 7 первого вала и узле № 16 второго вала находятся шестерня и шестерня первой ступени соответственно; на No.Узел 20 второго вала и узел № 29 третьего вала являются шестерней и шестерней второй ступени соответственно. В этом исследовании различные узлы могут реализовать физическое соединение и механическое соединение вала-подшипника, вала-шестерни и шестерни-шестерни через муфту. В конкретном приложении мы можем правильно добавить количество узлов в разных секциях вала и разделить больше элементов вала в соответствии с требованиями сборки валов, геометрической формой, практическими требованиями к точности и т. Д.


    2.2. Элемент вала

    Вал в основном предназначен для поддержки компонентов вращения и передачи мощности, поэтому он является одной из важных частей в системе зубчатой ​​передачи [22]. Модели элементов упругих валов построены для эффективного учета деформации вала, как показано на рисунке 3. Теория элементов пространственной балки используется для анализа сил, который в основном является теорией балок Эйлера-Бернулли или теорией балок Тимошенко [23]. Исходя из таблицы 1, ширина диаметра вала при моделировании этой системы зубчатых колес довольно мала, и следует учитывать деформацию сдвига; Таким образом, теория балок Тимошенко может быть использована для анализа элементов сечения вала.


    Как показано на рисунке 3, каждый простой вал можно разделить на множество упругих элементов вала. Длина элемента l , модуль упругости E , инерция вращения J . Два узла вала: i и j . Поскольку эта модель представляет собой прямозубую цилиндрическую зубчатую передачу с параллельным валом, возбуждение в осевом направлении практически отсутствует. Таким образом, каждому узлу даны три степени свободы, а каждому узлу вала — две поступательные степени свободы и одна крутильная.Обобщенные координаты элемента вала находятся там, где нижние индексы указывают сечение вала, и являются степенями свободы поступательного движения, и являются степенями свободы при кручении. Матрица жесткости и матрица масс элемента вала 6 × 6 получаются следующим образом:

    PPT — Презентация PowerPoint для механических трансмиссий, скачать бесплатно

  • Ручные трансмиссии

  • Скользящие передачи • Старая школа, б / у с конца 1800-х по 1940-е годы? • Имеет два или более параллельных вала со скользящими цилиндрическими шестернями.

  • Передача с скользящей шестерней • Если одна из передач вращается, переключение затруднено, и это приведет к «столкновению» шестерен. • Некоторые производители могут по-прежнему иметь скользящую шестерню для заднего хода.

  • Коробка передач с механизмом переключения передач • Имеет два параллельных вала с шестернями с постоянным зацеплением • Эти «хомуты» скользят по ступице, которая имеет шлицы на выходном валу, передавая таким образом мощность. • Захват шестерен произойдет, если скорости передачи не будут согласованы с двойным сцеплением.

  • Двойное сцепление • Переключатель переключения передач вместо того, чтобы сразу перейти на следующую передачу, останавливается на нейтрали, а затем выключается сцепление. • Это позволяет двигателю замедлиться (или, нажав на газ, увеличить скорость при переключении на пониженную передачу), чтобы переход на следующую передачу был более плавным. • Затем водитель снова нажимает на сцепление и завершает переключение на целевую передачу, и, наконец, сцепление снова отпускается, возвращая автомобиль на передачу.

  • Синхронные трансмиссии

  • Синхронизирующие трансмиссии • Шестерни с постоянным зацеплением и смещением хомутов • Все передние шестерни имеют винтообразную конструкцию

  • Синхронизаторы • Коробки передач с синхронизаторами • Коробки передач с синхронизаторами Синхронизаторы устраняют необходимость выравнивать скорости передачи перед включением • Используется на всех современных моделях автомобилей — может использоваться прямозубая шестерня для заднего хода

  • Синхронизирующие передачи • Крутящий момент двигателя передается на входной вал (вал сцепления) при включении сцепления задействован.• Входной вал оснащен шестерней (ведущая шестерня или шестерня сцепления). • Выходной вал (главный вал) вставлен, но вращается независимо от входного вала.

  • Синхронизирующие передачи Шестерни с разной скоростью (1-я, 2-я, 3-я, 4-я и т. Д.) Вращаются на главном валу.

  • Синхронизирующие передачи • Параллельно (снизу или сбоку) входному и выходному главному валу находится промежуточный вал. • Противоточный вал оснащен шестернями разного размера.

  • Синхронизирующие передачи • Все эти шестерни находятся в постоянном зацеплении с шестернями выходного вала, за исключением… • Одна шестерня находится в постоянном зацеплении с шестерней первичного вала.

  • Синхронизирующие передачи • Переключение передач происходит, когда выбранная передача соединяется с выходным валом. • Это достигается за счет фиксации хомута на выбранной передаче. • Хомуты перемещаются вилками переключения передач.

  • Синхронизирующая трансмиссия Переключатель на ppt # 2

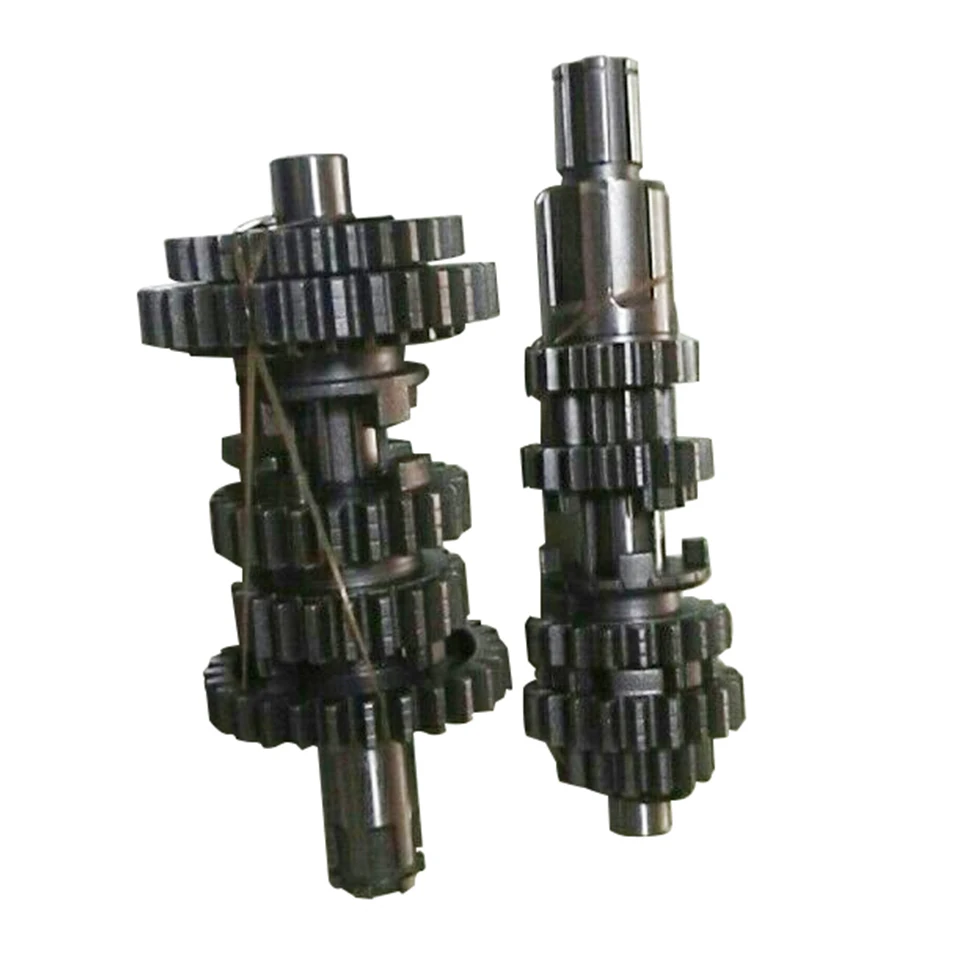

  • Компоненты трансмиссии Входной вал

  • Главный (выходной) вал

  • 9 Встречный вал 946

  • Работа синхронизатора

  • Работа синхронизатора • Сначала муфта перемещается к передаче рычагом переключения передач и входит в зацепление с узлом ступицы. • Во-вторых, движение муфты заставляет вставки нажимать блокировку кольцо на конус шестерни

  • Работа синхронизатора • В-третьих, когда компоненты достигают одинаковой скорости, втулка синхронизатора скользит по внешним кулачковым зубьям на блокирующем кольце и по кулачковым зубьям заплечика шестерни.Это действие фиксирует шестерню на главном валу.

  • Вилка и направляющая в сборе

  • Холостая шестерня заднего хода

  • Работа трансмиссии • Поток мощности в нейтрали • Входной вал приводит в движение встречный вал • Все шестерни на главном валу вращаются • Синхронизаторы не связаны с какой-либо передачей • На выходной вал не передается мощность

  • Поток мощности на первой передаче • Мощность поступает в трансмиссию через входной вал • Первая / вторая втулка синхронизатора зацепляется с первой зубья зубчатого упора шестерни • Мощность передается от входного вала через промежуточный вал к первой передаче • Первая шестерня приводит в движение выходной вал

  • Поток мощности на второй передаче • Мощность поступает в трансмиссию через входной вал • Первая / вторая втулка синхронизатора входит в зацепление с зубьями кулачка второй шестерни • Мощность передается от входного вала через h промежуточного вала и до второй передачи • Вторая шестерня приводит в движение выходной вал

  • Поток мощности на третьей передаче • Мощность поступает в трансмиссию через входной вал • Третья / четвертая муфта синхронизатора зацепляется с третьей зубья кулачка шестерни • Мощность передается от входного вала через промежуточный вал к третьей передаче • Третья шестерня приводит в движение выходной вал

  • Поток мощности на четвертой передаче • Мощность поступает в трансмиссию через входной вал • Третья / четвертая муфта синхронизатора входит в зацепление с зубьями кулачка четвертой шестерни • Мощность передается с входного вала на четвертую передачу • Четвертая передача приводит в движение выходной вал

  • Поток мощности на пятой передаче • Мощность поступает передача через входной вал • Втулка синхронизатора пятой передачи входит в зацепление с кулачковыми зубьями пятой передачи • Мощность передается от первичного вала, через промежуточный вал и до пятой передачи • Пятая передача приводит в движение выходной вал в режиме повышающей передачи

  • Поток мощности на передаче заднего хода Передача заднего хода часто достигается за счет добавления третьей передачи, что приводит к противоположному вращению выходного вала (то же) направление

  • Поток мощности на передаче заднего хода • Мощность поступает в трансмиссию через входной вал • Муфта синхронизатора передачи заднего хода входит в зацепление с зубцами кулачка шестерни заднего хода • Мощность передается от входного вала через промежуточный вал, через промежуточную шестерню заднего хода и до задней передачи • Шестерня заднего хода приводит в движение выходной вал в обратном направлении

  • GEAR RATIO FINAL • 1-я 2.66: 1 9,10: 1 • 2-я 1,78: 1 6,10: 1 • 3-я 1,30: 1 4,45: 1 • 4-я 1,00: 1 3,42: 1 • 5-я 0,74: 1 2,53: 1

  • Трансмиссия Ручная трансмиссия практически идентична механической коробке передач, за исключением: 1. Дифференциал встроен в корпус 2. Входной вал включает в себя шестерни 1,2,3 @ 4 2. Контр-вал теперь является выходным валом 3.Шестерни, как правило, меньше по размеру и запрессованы для уменьшения площади.

  • Трансмиссия

  • Трансмиссия Входной и выходной валы

  • Трансмиссия Первая шестерня

  • Трансмиссия Четвертая шестерня

  • Трансмиссия Четвертая передача

    Главная передача

  • Направляющие механизма переключения

  • Система блокировки

  • Вилка и рельс в сборе (внутренний)

  • Жидкости … используются для _? _? … Проверьте спецификации производителя!

  • .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
