Устройство шаровой опоры автомобиля: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Содержание

Устройство, принцип работы и замена шаровых опор

К сожалению, как раз шаровая опора считается самым ненадежным элементом подвески даже современного автомобиля. С уровнем сегодняшнего технического обслуживания шаровые опоры не приносят особенных неприятностей, тем не менее за их состоянием нужно регулярно следить. Хотя бы при плановом ТО раз 20 тысяч пробега. А ресурс хорошей шаровой опоры может доходить до 80-100 тысяч пробега. Если не увлекаться бездорожьем.

Что такое шаровая опора

Шарнир, на который опирается поворотный кулак и называется шаровой опорой. Основная ее работа — не давать поворотному кулаку перемещаться в вертикальной плоскости, но всячески способствовать его перемещению по горизонтали. К тому же, шаровая опора способствует лучшей управляемости автомобиля. Ведь до того, как они массово внедрились в подвеску, роль опоры исполнял шкворневой палец. Исполнял, прямо скажем, так себе — он требовал очень частой смазки, был тяжелым и тоже часто изнашивался.



Конструктивно любая шаровая опора представляет собой шарнирный палец, который установили в металлический корпус. А уже этот корпус крепится к рычагу, в то время как шарнирный палец фиксируется к поворотному кулаку.

Где и сколько шаровых опор устанавливают

В зависимости от конструкции подвески. Самая популярная сегодня — качающаяся свеча МакФерсон. Там с каждой стороны установлено по одной опоре на нижнем рычаге, а в верхней части поворотная стойка опирается об опорный подшипник, поэтому никаких шаровых сверху не нужно.

Классическая двухрычажная подвеска (с поперечно качающимися рычагами) имела по две шаровых на сторону — на верхнем и на нижнем рычаге. Не самая надежная конструкция, поскольку на заре единовластия опор в подвесках надежность у них была ниже среднего. Обе опоры, и верхняя, и нижняя, требовали частой смазки, а подводила, как правило, нижняя опора. Любой владелец Жигулей может это подтвердить. Именно нижняя опора работала на износ — под огромной нагрузкой, вечно в пыли, грязи и воде. Более дорогие автомобили с многорычажной подвеской Multilink могут иметь аж до пяти шаровых опор на сторону.

Почему шаровая выходит из строя и чем это может закончиться

Первые шаровые имели в конструкции корпуса металлическую сферу, подпружиненную снизу, что исключало люфт, но требовало частой смазки. При каждом ТО. Позже металлический вкладыш заменили на пластиковый или капроновый, что сняло проблему частого обслуживания, но не сняло проблемы нагрузок. Самый незначительный люфт в опоре приводит к ухудшению управляемости, а критический износ вплоть до разрушения чреват полной потерей управления.



Несмотря на то, что опора все-таки расходный материал, мелочиться на выборе запчасти не стоит. Недорогие опоры имеют пыльник неважного качества, а иногда и без стопорной шайбы. Разрушение пыльника приводит к попаданию воды и грязи внутрь, а это в разы сокращает ресурс детали.

Как меняют шаровые опоры

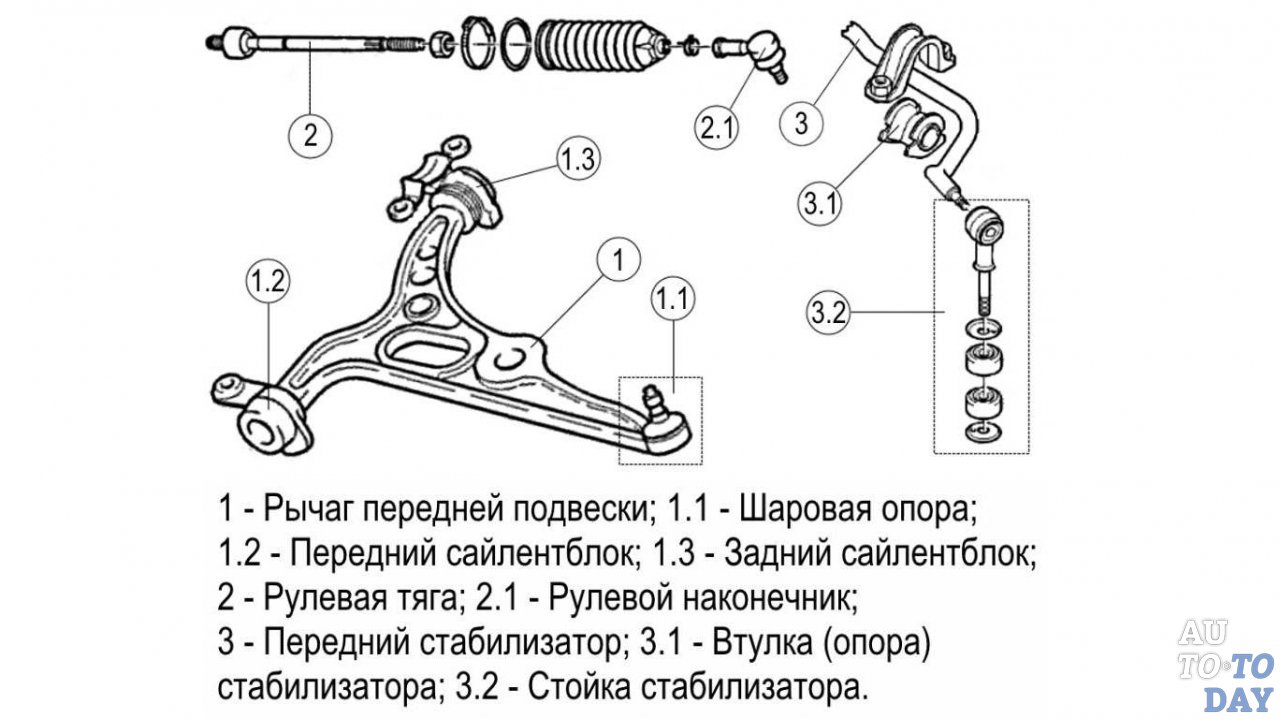

Почти все современные автомобили получили конструкцию передней подвески с несъемной опорой. Или с опорой, запрессованной непосредственно в рычаг. Делается это не столько от жадности дилеров, продающих запчасти (ведь с опорой приходится менять и рычаг), сколько для того, чтобы заодно с опорой менять не только рычаг, но и сайлент-блоки. Это снижает риск выхода подвески из строя.



Опоры меняются попарно, с каждой стороны. Для замены достаточно:

1.    Вывесить автомобиль на подъемнике.

2.    Открутить конусное крепление шарового пальца к поворотному кулаку.

3.    Открутить крепление нижнего рычага.

4.    Снять рычаг в сборе с опорой.

Теперь осталось заменить пару опора-рычаг новыми или, если позволяет конструкция и навыки мастера, выпрессовать старую опору и запрессовать новую. В новые опоры под пыльники набивается смазка, которая, как правило, идет в комплекте. Естественно, проще все это делать на автосервисе, имея под руками нужный инструмент.

автор: Аршинкин Иван Михайлович

Шаровая опора - назначение и конструкция, причины поломки, диагностика

Главная » Автожизнь » Шаровая опора — назначение и конструкция, причины поломки, диагностика

просмотров 3 113

Шаровая опора — как проводить диагностику и какая конструкция этого элемента подвески автомобиля, шаровые опоры на наших дорогах подвергается сильным перегрузкам, особенно в регионах.

Постоянно подвергается динамическим и реже статическим нагрузкам. В случаях плохого состояния дорожного покрытия, глубины и ширины ям, нагрузки по величине и интенсивности различны. А от исправного состояния узлов и деталей ходовой части зависит, в первую очередь, безопасность водителя и пассажиров. Это ведь хорошая управляемость, хорошее сцепление с дорожным покрытием и конечно же комфорт и безопасность во время движения автомобиля.

Из чего состоят шаровые опоры

Шаровая опора представляет из себя шарнирное соединение. Она соединяет между собой рычаг передней подвески и поворотный кулак. На поворотном кулаке соединяются наконечник рулевой тяги и ступица переднего колеса с приводом. И за счет подвижного соединения происходит поворот колеса автомобиля нужном направлении.



Шаровая опора представляет из себя металлический палец с наконечников в виде сферы (на нем находятся резьбовая поверхность для закрепления и коническая поверхность для надежного сцепления и отсутствия зазора в месте соединения).

Сфера с двух сторон обложена пластиковыми вкладышами и вся эта конструкция закреплена в корпусе, состоящем из двух половин и закрепленных между собой штамповкой или сваркой. Плотное соединение всех деталей между собой являет собой герметичность шарнирного соединения, но и отсутствие больших зазоров в подвижном соединении. Для защиты от пыли, грязи и воды на шаровую опору одевается резиновый защитный колпак (пыльник) с металлическим кольцом для плотного прилипания пыльника.

Как видно из конструкции шаровой опоры она состоит из металлических и пластмассовых частей, которые при тесном соприкосновении изнашиваются или подвергаются естественному износу (все таки металл тверже и плотнее пластмасс). Так же при повреждении пыльника в шарнирное соединение попадает влага и грязь, что способствует ускоренному износу деталей шаровой опоры. При езде на дорогах есть естественные и искусственные препятствия при наезде, на которые происходят сильные удары. А так как шаровая опора в своей конструкции имеет пластмассовые детали, то в первую очередь они начинают разрушаться.

И вследствие чего возникает большой зазор между деталями и вся шаровая опора выходит из строя. Конструкция шаровой опоры может разрушиться. Многим наверное приходилось наблюдать автомобиль, который стоит на обочине с «поднятым задом», а рядом лежит плашмя колесо. Это происходит, когда разрушается шаровая опора.

При движении автомобиля можно услышать посторонние шумы:

  • на поворотах скрип или скрежет,
  • на неровной дороге на небольшой скорости стук в районе переднего колеса,
  • автомобиль плохо управляется на дороге, так скажем начинает гулять по дороге
  • в самых крайних случаях когда шаровая опора уже на грани разрушения происходит затруднение поворота руля, ее как бы начинает закусывать

Это симптомы износа шаровой опоры. Так же признаками скорого выхода из строя шаровой опоры могут служить неравномерный износ протектора колес и виляние автомобиля при езде по прямому участку дороги. Диагностирование неисправностей и пригодность для дальнейшей эксплуатации шаровой опоры производится на смотровой яме или подъемнике.

Визуально можно определить только состояние резинового защитного колпака. Так же необходима проверка осевого и радиального биения (люфта). Замена шаровых опор осуществляется с обоих сторон ходовой части автомобиля.

Обслуживание ходовой части автомобиля проходит на современном ремонтном и диагностическом оборудовании. Проводить его должны профессионалы и высококвалифицированные работники. При большом износе или поломке шаровой опоры замена происходит на оригинальные запасные части или на те, что рекомендованы заводом производителем. И следует не забывать, что выход из строя шаровой опоры ведет к серьезным проблемам при управлении автомобилем.

Замена шаровой опоры

Вряд ли хоть кто-то планирует, что на его машине оторвет колесо. Но к сожалению для некоторых, это возможно. На многорычажной подвеске переднее колесо через цапфу рычага подвески, крепится через две (верхняя и нижняя) шаровых опоры. Большая нагрузка идет именно на нижнюю шаровую и именно она чаще выходит из строя.

Практически всегда перед отрывом, шаровая стучит, как правило, достаточно длительное время, или издает грубый, именно резиновый, а не металлический скрежет.

Из-за резинового звучания, некоторые грешат на резиновые втулки стабилизаторов. Резиновый скрежет проявляется при вращении руля, или при работе подвески. Так выдает себя именно нижняя шаровая опора. И если уже хорошо поездившая шаровая вдруг заскрипела, ее не нужно смазывать, — скрип пропадет, но ее через несколько сотен километров может просто вырвать, а как это произойдет, — вопрос очень хороший. Иногда это случается на скорости пешехода, после резкого выворота руля, но иногда это происходит на скоростях свыше 100 км в час, — на каком-то обгоне. В последнем случае удержать машину будет не просто. И даже при максимально благоприятном исходе, шина наверняка сотрется.

Замену можно произвести самостоятельно и лучше это сделать заранее, до того как шаровую вырвало. Для работ потребуется домкрат, при подъеме машину следует обязательно надежно зафиксировать.

После снятия колеса, необходимо выкрутить руль так, чтобы колесо на котором проводится работа, смотрела во внешнюю сторону. На данном этапе понадобится ключ на 22 и на 13, — один, а лучше два ключа. Гайка на 22, которая соединяет шаровую со ступицей, может туго откручиваться. Здесь пригодится ведешка, а ключ желательно использовать подлиннее, чтобы плечо было более длинным. Если съемников нет, первыми лучше выкручивать нижние болты на 13-ать, их 3 штуки. После их выкручивания, у шаровой появится возможность уходить вниз рычага. При этом, выкручивая гайку на 22, она будет упираться в рычаг и будет выпресовывать шаровую с посадочного места.

Это не касается запрессованных шаровых опор в передние рычаги

Установка новой шаровой существенно менее трудоемкая работа, чем демонтаж старой. Действительно часто бывает так, что выкрутить старую попру очень не просто, но при правильном настрое и мотивации, это можно сделать даже без съемников. Но нужно сперва выкручивать нижние болты, если этого не сделать, то выбить нижнюю шаровую будет очень сложно.

Даже с методом выжимания шаровой, ее следует поливать ведехой и периодически простукивать молотком. Нежно такую работу сделать не получится.

При установке новой шаровой, палец опоры может не попадать в цапфу. Руками палец новой шаровой провернуть не получится, чтобы направить палец, нужно через тряпочку, постучать по пальцу молоточком, — тогда он станет в нужное положение. При установке сперва следует закрутить нижние болты на 13-ать, которые крепят шаровую к рычагу, а затем, под рычаг следует подложить, либо еще один домкрат, чтобы приподняв рычаг, провести палец шаровой сквозь цапфу и наживить гайку на 22. Или же подложить под рычаг кирпич, или запасное колесо, и отпускать машину с домкрата, чтобы палец шаровой смог пройти сквозь цапфу.

Проголосуйте, понравилась ли вам статья? Загрузка...

ШАРОВАЯ ОПОРА: ПРИНЦИП ДЕЙСТВИЯ, СТРОЕНИЕ, РЕСУРС И НЕИСПРАВНОСТИ | AutoBlogCar - обзоры автомобилей

Добрый день, сегодня мы узнаем, что называется шаровой опорой передней подвески автомобиля, каков принцип работы и устройство механизма, какие разновидности элемента существуют и как определить износ детали.

 Кроме того, расскажем про то, сколько по времени и пробегу составляет ресурс элемента подвески при правильной эксплуатации автомобиля, из каких компонентов состоит шаровая опора, а также, какую конструкцию со строением имеет типовой механизм того или иного транспортного средства. В заключении поговорим о том, как нужно обслуживать шаровую опору, чтобы она прослужила не только гарантийный срок, что влияет на ускоренный износ деталей подвески на примере шаровых опор, а также можно ли ремонтировать и восстанавливать узел.

Шаровая опора является одним из ключевых узлов передней подвески любого транспортного средства. Хотя еще буквально лет 10 назад эти механизмы также использовали в задней подвески наравне с передними элементами. Как правило, шаровые опоры крепили на задней оси машины, однако массового характера такое производство не получило, из-за не целесообразности в плане затрат. Дело в том, что в былые годы некоторые автопроизводители ограниченными партиями создавали автомобили, которые могли подруливать задними колесами в такт передним, поэтому без шаровых опор в задней подвески, было просто не обойтись. Сама по себе опора говоря простым языком, представляет из себя специальный опорный подшипник, который дает возможность колесам нашей машины отклоняться, то есть поворачивать в нужную сторону. На сегодняшний день инженеры пока ничего лучше не придумали, чем шаровый механизм.

Итак, что же называется шаровой опорой автомобиля? Шаровое крепление или опора представляет из себя соединительную часть, которая обеспечивает закрепленным на ней механизмам вращаться в нескольких плоскостях. Зачастую шаровая, как сокращенно называют ее автомеханики, жестко крепится одной частью к деталям подвески, а второй частью фиксируется таким образом, что находится в подвижном состоянии. Как мы сказали ранее, шаровая опора в большинстве случаев устанавливается в передней подвески и общее количество элементов может составлять до 4 единиц.

Таким образом, шаровое крепление или опора выполняет важнейшую функцию по изменению наклона колес автомобиля в процессе стоянки и во время движения. Кроме того, данный механизм выполняет сложные работы и постоянно функционирует под сильной нагрузкой. На сегодняшний день, благодаря технологиям в автомобилестроении, шаровые опорые продвинулись далеко вперед, поэтому срок службы таких деталей порой может достигать сотен тысяч километров пробега.

1. ОСОБЕННОСТИ, УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ШАРОВОЙ ОПОРЫ

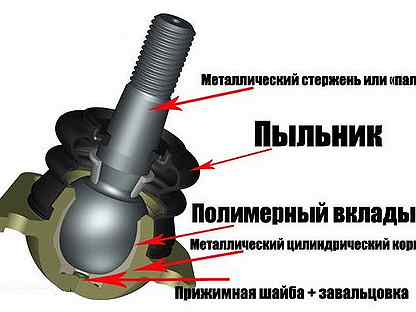

Само по себе устройство шаровой опоры считается до боли простым и благодаря этому достаточно надежным. Как правило, типовая конструкция шаровой опоры состоит из следующих элементов:

Металлический стержень, который еще называется “пальцем” шаровой опоры и идет вместе с шарообразным наконечником с одной стороны и резьбой с другой;

– Резиновый чехол или пыльник, который представляет из себя эластичный защитный механизм обеспечивающий герметизацию стержня шаровой опоры. Справочно заметим, что зачастую внутри пыльника идет специальная смазка, которая обеспечивает оптимальное трение деталей;

– Цилиндрический корпус, как правило, изготавливается из металла. С одной стороны корпус имеет узкое отверстие, а с другой идет расширение детали;

– Вкладыш, изготовленный из полимерного материала. Зачастую вкладыш состоит из 2-ух частей: нижней, ее еще называют чашкой и верхней, которая именуется, как упор;

– Шайба прижимного типа, которая закрепляет полимерный вкладыш;

– Прижим шайбы или завальцовка, которая является своеобразным дном шаровой опоры.

Как видим устройство механизма действительно, что ни есть простое. Строение шаровой опоры основано на металлическом корпусе, в который устанавливается вкладыш, после чего в него вставляется стержень, он же “палец“, а шарообразный упор остается в полимерной оболочке. Еще один элемент полимера, как бы закрывает вторую часть металлического шара таким образом, что он получается плотно прижатым с двух сторон. Дно шаровой закрывается прижимной шайбой и запечатывается.

Справочно заметим, что шар наконечника очень плотно закрыт в полимерных корпусах, причем настолько сильно он запечатан, что в новом механизме нет даже минимального люфта. Кроме того, шаровая снабжена еще одним специальным внешним резиновым пыльником, который играет защитную функцию и продлевает ресурс всего механизма, причем значительно.

А теперь, когда мы знаем, из каких компонентов состоит шаровая опора, стоит разобраться, как же работает механизм? Как мы знаем плотно закрытый шаровый элемент наконечника способен вращаться и крутиться в разные стороны. Что касается цилиндрического корпуса механизма, то он крепится к неподвижному креплению, которое устанавливается в определенные элементы подвески, как правило, не подвижные. Верхний же наконечник механизма, который оснащен резьбой крепится к движущейся части подвески, что обеспечивает такое крепление поворачивание и вращение элемента.

Если погрузиться в историю и вспомнить старые машины марки Жигули, которые в основном все были заднеприводные, то шаровых опор у них было 3 единицы, причем 2 элемента находились в лопухах, что позволяло вращаться суппорту вместе с колесом. Третья опора устанавливалась в рулевой тяге и производила толкание колеса. Если рассматривать подвеску по типу действия McPherson, то конструкцию и расположение шаровых в них намного упростили. Кстати такие подвески сегодня устанавливаются на большинство современных автомобилей и они оснащаются одним верхним опорным подшипником, который позволяет вращаться стойке и суппорту, а снизу осталась опора шарового типа. Кроме того, такая подвеска еще имеет рулевые наконечники, которые обеспечивают толкание суппорта и производят поворачивание колеса в нужном направлении. Справочно заметим, что в такой подвески, шаровых креплений только две единицы.

Однако не все современные подвески оснащаются 2-мя шаровыми, также довольно часто можно встретить системы и с 4-мя опорами. Такие подвески правда считаются достаточно редкими, а также сложными в ремонте и в последнее время их на дорогах становится все меньше. Справочно заметим, что некоторые автолюбители зачастую путают между собой такие механизмы, как рулевые наконечники и шаровые опоры, считая их одними и теми же элементами. Дело в том, что эти механизмы не одно и тоже, так как у них разные крепления корпуса, однако действительно, назначение в плане функционирования одинаковое.

Таким образом, когда водитель находясь в салоне автомобиля поворачивает рулевое колесо в ту или иную сторону, то при помощи рулевой рейки усилие переходит на суппорт и чтобы он повернулся вместе с колесами, необходимы шарнирные соединения, работу которых выполняют шаровые опоры, рулевые наконечники с опорным подшипником.

2. РЕСУРС, ОСНОВНЫЕ НЕИСПРАВНОСТИ И РЕМОНТ ШАРОВЫХ ОПОР

Что касается срока службы шаровых опор, то этот показатель полностью зависит от полимерного вкладыша, который находится внутри механизма. Как правило, вкладыш со временем разбивается и металлический стержень начинает люфтить, тем самым уничтожая пластик. Когда это происходит, то появляются посторонние щелчки и стуки, особенно на неровной дороге. Справочно заметим, что благодаря развитию технологий в области автомобилестроения, срок службы внутренних и внешних элементов шаровых опор значительно увеличился, причем в разы.

Если вспомнить отечественные машины, например все те же “Жигули“, то ресурс шаровых опор был не более 25-30 тысяч километров пробега. Если мы будем рассматривать современную переднеприводную иномарку, в которой опоры устанавливаются в передней подвески, то в среднем их ресурс составляет от 150 до 180 тысяч километров пробега. Как видим, технологии действительно помогли значительно увеличить срок службы элементов подвески, на примере шаровых опор.

Справочно заметим, что автомеханики рекомендуют осматривать и проверять такие элементы подвески, как рулевые опоры и шаровые в машинах с пробегами более 100 тысяч хотя бы 1 раз в 2 года или каждые 30-40 тысяч километров. Если автомобиль покупался новым у дилера, то плановый осмотр шаровых опор должен осуществляться на 5-ом по счету техобслуживании. Главной же причиной преждевременного выхода из строя шаровой опоры считается прорыв резинового защитного пыльника. После того, как пыльник приходит в негодность, то в шарнирное соединение почти сразу проникает грязь с дорог, которая крайне пагубно влияет на полимерный элемент. Когда грязь вступает в контакт с полимером, то происходит трение песка о деталь на подобии наждачной бумаги.

Как видим, самым слабым звеном в шаровой опоре после того, как прорывается пыльник становится полимерная вставка, которая начинает ускоренно изнашиваться. После износа полимера, стержень начинает свое неконтролируемое движение сверху-вниз и обратно, то есть образуется люфт в механизме, что добивает узел изнутри. Таким образом, косвенным признаком, который свидетельствуют о начале ускоренного износа шаровой опоры являются скрипы и стуки. Когда появляются звуки со стороны шаровой, то рекомендуется производить замену или ремонт механизма, причем без отлагательств.

Итак, стоит ли ремонтировать шаровые опоры, которые вышли из строя? Как видим диагностировать механизм на неисправность довольно просто, нам в этом помогают появившиеся стуки со скрипами при поворотах рулевого колеса во время стоянки или движения со стороны передней подвески. Кроме того, выявить проблемы с шаровой можно при помощи обычного лома, который вставляют между опорой и рычагом в районе корпуса суппорта и начинают слегка покачивать инструмент. Если шаровая опора находится в исправном состоянии, то стуков во время ее проверки возникать не должно, а если узел неисправен, то обнаружится люфт, который свидетельствует о замене или ремонте механизма.

Самым простым способ в ремонте шаровой опоры является замена механизма на новый и как считают многие специалисты по ремонту автомобилей, такой вариант является самым верным, с точки зрения безопасности. Шаровая опора стоит совсем небольших денег и 1 раз 100 тысяч километров пробега ее вполне можно заменить на новую. Справочно заметим, что шаровые лучше всего менять парами, даже если застучала только одна. После замены механизмов, рекомендуется производить регулировку развала и схождения колес автомобиля.

Что касается ремонта шаровой опоры, то он сводится к замене изношенных деталей механизма на новые. Как правило, первой деталью, которая выходит из строя считается полимерная вставка и защитный резиновый пыльник. Также сегодня в автомагазинах можно найти специальные ремонтные комплекты к шаровым опорам, которые стоят совсем недорого и при этом в комплекте будут идти все необходимые запчасти для приведения опоры в порядок. Но опять же, порой лучше не экономить на таких узлах, как шаровая, все таки безопасность стоит дороже.

Однако, что касается современных автомобилей, то зачастую шаровые опоры у них идут не разборные и ремкомплект нам в ремонте не поможет, так как механизм необходимо будет менять в сборе. Хотя конечно земля русская славится народными умельцами, которые и блоху подковать смогут. Гаражные специалисты придерживаются такой версии, что сама по себе шаровая – вечная, в ней только время от времени нужно менять полимерную вставку, однако качественно сделать данный элемент получается не у всех мастеров. Справочно заметим, что неправильно восстановленная шаровая опора гораздо страшней, чем даже неисправная, так как неизвестно, как она поведет себя на дороге. Лучше всего покупать оригинальные опоры и быть уверенным в своей безопасности на дороге.

В заключении отметим, что шаровая опора автомобиля независимо от ее вида играет одну из ключевых ролей в системе подвески того или иного транспортного средства. Кроме того, стоит помнить, что шаровую опору и ее элементы, необходимо систематически осматривать на наличие повреждений и течи смазки. Особое внимание нужно уделять резиновым пыльникам механизма, так как зачастую из-за во время недосмотренных повреждений на защитных элементов, шаровая способна очень быстро выходить из строя. Напомним, что при замене изношенной шаровой на новую, не стоит забывать про развал-схождение колес.

Поговорим о шаровых опорах

Шаровые опоры – это компактные шарнирные подшипники скольжения, размещенные в специальных корпусах, иногда располагающие хвостиками с резьбой. В специализированной литературе они известны также под названиями «шаровые пальцы» и «шаровые шарниры».


Шаровые опоры применяются при необходимости обеспечить шарнирное соединение, характеризующееся высокой мобильностью звеньев. На величину усилий, приложенных к шаровым опорам, влияет масса автомашины, кинетическая схема подвески и множество иных факторов. Следовательно, к каждому автомобилю производителем выдвигаются различные требования к опорам. В зависимости от требований конструкции типы шаровых опор несколько различаются. Выделяются шаровые опоры со встроенными вкладышами, с литым корпусом, а также самосмазывающиеся.

Опоры со встроенными вкладышами конструируются таким образом, что внутреннее сферическое кольцо находится в контакте с медным вкладышем. Это обеспечивает высокую прирабатываемость и относительно малый коэффициент трения. Термообработка пальцев опор обычно проводится путем объемной закалки, гарантирующую долговечность. Шаровые опоры часто герметизируются при помощи защитных неопреновых чехлов, фиксируемых на корпусе.

В шаровых опорах с литым корпусом внутреннее кольцо напрямую взаимодействует с поверхностью корпусного отверстия. Сам корпус в таком случае изготавливается из бронзы.

В самосмазывающиеся шаровых опорах скольжение внутреннего кольца обеспечивает тефлоновый слой. При такой технологии обеспечивается плавность вращательных и колебательных движений и износостойкость. Данный вид шаровых опор рекомендуется в случае нежелательности или затруднения замены смазочного материала, например, в пищевой промышленности. Шаровые опоры, за исключением, разумеется, самосмазывающихся опор, нуждаются в дополнительной смазке. Поскольку заводская смазка обычно не предусмотрена, необходимо самостоятельно проработать этот вопрос. Для подачи смазки обычно предусмотрены специальные смазочные элементы - ниппеля и отверстия, если же они отсутствуют, смазочный материал наносится непосредственно на поверхность скольжения.

Общеизвестно, что именно соединительные звенья подвесок испытывают максимальную нагрузку при эксплуатации и довольно часто выходят из строя, поэтому необходимо обдуманно подойти к выбору шаровых опор.

Одними из самых востребованых шаровых опор, которые предлагает наш интернет-магазин, в настоящее время являются шаровые опоры от немецкого производителя LEMFORDER. Они зарекомендовали себя, как надежные и долговечные. Эти и другие детали вы всегда можете купить на нашем сайте АвтоСтандарт33.рф. Ниже в таблице представлены шаровые опоры фирмы LEMFORDER для наиболее популярных моделей автомобилей.

Шаровые опоры LEMFORDER
Производитель Артикул Наименование Применимость
LEMFORDER 2966602 шаровая опора Hyndai Solaris, Accent, Elantra / KIA Cerato
LEMFORDER 3135001 шаровая опора Ford Focus, C-MAX / Volvo C30, S40 II
LEMFORDER 3345301 шаровая опора Chevrolet Lacetti / Daewoo Nubira
LEMFORDER 2677202 шаровая опора передняя левая нижняя Volkswagen Golf, Jetta, Tiguan / Skoda Octavia, Yeti, Superb / Audi A3 / Seat Leon II, Toledo III
LEMFORDER 2677302 шаровая опора передняя правая нижняя Volkswagen Golf, Jetta, Tiguan / Skoda Octavia, Yeti, Superb / Audi A3 / Seat Leon II, Toledo III
LEMFORDER 3724301 шаровая опора Toyota Corolla X, Auris, RAV 4 / Lexus NX
LEMFORDER 3389002 шаровая опора Citroen C4 II / Peugeot 308, 3008
LEMFORDER 3501801 шаровая опора Renault Fluence, Grand Scenic III, Megane III, Scenic III
LEMFORDER 2999802 шаровая опора передняя левая нижняя Volkswagen Passat / Audi A3 / Seat Leon II
LEMFORDER 2999902 шаровая опора передняя правая нижняя Volkswagen Passat / Audi A3 / Seat Leon II



Шаровая опора

   Шаровая опора является одним из основных элементов конструкции современной подвески автомобиля. Именно на эту важную деталь возлагаются максимальные эксплуатационные задачи транспортного средства. Опытные водители прекрасно знают, что зачастую возникновение каких-либо посторонних стуков в подвеске связано именно с проблемами в данном узле.
Назначение и устройство шаровой опоры
 Шаровая опора монтируется в поворотный кулак передней подвески автомобиля. Основное назначение этой детали – надежное закрепление колес, которое должно быть осуществлено таким образом, чтобы обеспечивалось нормальное подвижное состояние кулака. Существуют автомобили, в устройство которых входят сразу несколько шаровых опор (они различаются на нижний и верхний тип).
Признаки износа шаровой опоры и ее ремонт
 Зачастую при неисправности этой детали во время движения машины по неровным участкам дороги возникают посторонние звуки в подвеске. В зимнее время можно также слышать характерное поскрипывание. На самом деле, по своему устройству шаровая опора является довольно долговечной деталью. Однако грязь и вода могут негативно сказаться на защитном пыльнике. Не стоит исключать и человеческий фактор, например, шаровая может быть повреждена при проведении ремонтных работ передней подвески.
 Лучшим способом проверить возможную неисправность шаровой опоры – станет обращение в специализированный автосервис. Специалисты смогут проверить целостность защитного пыльника и люфта . Если последний не обнаружен – будет достаточно заменить только пыльник. При наличие люфта шаровую придется поменять, так как передвигаться с такой поломкой будет просто опасно для жизни !
Многие автовладельцы предпочитают ремонту шаровой опоры ее замену. В нашем магазине вы сможете приобрести необходимые детали достойного качества и по самым приемлемым расценкам

Подобрать шаровые опоры для своего автомомобиля вы сможете в нашем каталоге

или позвонив по телефону (495) 503-93-48

Популярные товары :

Шаровая опора DAEWOO NEXIA

Шаровая опора RENAULT LOGAN

Шаровая опора CHEVROLET LACETTI

Шаровая опора KIA RIO

Шаровая опора HYUNDAI SOLARIS

Шаровая опора FORD FOCUS 1



Как заменить шаровую своими руками. Устройство и работа: Шаровые опоры

Шаровая опора являет собою элемент подвески передних (управляемых) колес автомобиля, который обеспечивает достаточно жесткое крепление с сохраняющим ограничение подвижности рычагов к колесной моментом. При непосредственном передвижении, ведущие, передние, колеса транспортного средства будут выполнять несколько функций: обеспечение движения автомобиля по дороге и допущение маневров, то есть поворачивание влево и вправо.

К положению колес касательно полотна дороги для обеспечения маневрирования и движения предъявляется несколько определенных требования:

- ровность в стойке колес;

Они должны катиться назад или вперед;

Быть легкоуправляемыми рулем;

Быть надежно закрепленными.

Именно все соответствующие составные этим условиям способна обеспечивать подвеска, шаровая опора в которой является основой, так как соединяет ступицу управляемого колеса с рычагами подвески.

1. История создания шаровой опоры.

Впервые шаровые опоры изобретались и использовались как альтернатива шкворневому механизму. В первые разы данные опоры были лишь конструкционной составной передней подвески, вследствие чего было возможным обеспечение поворота колеса автомобиля вокруг оси вертикальной. Конструкция стандартная в шаровой опоре, которая остается практически неизменной и в современном мире, разрабатывалась ученными-инженерами еще в средине прошлого века.

Весь технический прогресс и развитие привели к тому, что возникают определенные изменения в первоначальном устройстве опор шаровых, которые, по своей сути, не имели принципиально отличительного характера. Так, на смену половинкам корпуса, которые были штампованными и соединенными точечной сваркой, пришли литые опоры и разборные, которые имеют резьбовую крышку, являются обслуживаемыми и необслуживаемыми. Данные модификации вполне оправданы и полезны для современного автомобилиста. Сейчас, самая универсальная и распространенная конструкция необслуживаемой шаровой опоры состоит из: пальца с шаром, резьбы, корпуса со сферической выемкой. Пыльник, который надевается на палец, способен предотвращать попадание грязи и влаги в заполненный густой специальной смазкой корпус устройства.

Основная функция опоры шаровой заключается в обеспечении в момент вертикального перемещения колеса его фиксированное положение в плоскости горизонтальной. Сам шаровой палец способен вращаться в корпусе, при этом раскачиваясь самостоятельно на небольшие углы. Таким образом, в плоскости собственного крепления данная опора способна обеспечивать одновременные линейные и вращательные пальцевые перемещения.

Материалом для всех деталей шаровой опоры служит сталь. Для того, чтобы снизить трение всех рабочих соприкасающихся поверхностей, сферическое углубление корпуса покрывается пластмассой или другим материалом из полимера. Тем не менее, существуют такие шаровые опоры, конструкция которых не предусматривает такого рода полимерное покрытие. Прежде всего это касается непосредственно отечественных автомобилей прошлого века. Дело в том, что все такие модели комплектовались посредством разнообразных шаровых опор, люфты в которых устранялись посредством подтяжки крышки.

В современном мире основными являются два способа крепления опоры шаровой. В первом случае устройство крепится болтами к рычагу, а во втором – запрессовывается в него. Так, при выходе шаровой опоры из строя, которая закреплена болтами, нужно будет заменить ее отдельным узлом, который можно приобрести его и установить, посредством приворота болтами к рычагу. Второй случай предусматривает замену рычага подвески с запрессованной и предустановленной шаровой опорой. Стоимость такого рода ремонтных работ будет достаточно высокой, так как в нее будет входить и стоимость рычага.

Большинство запрессованных шаровых опор устанавливается непосредственно на автомобили японского производства. Данные производители предлагают шаровые опоры, как отдельные узлы. Это будет намного дешевле, чем обычные устройство, хотя и качество будет у них не лучшее, так что закупаться несколькими устройствами на год-два придется.

Само устройство шаровой опоры, из-за своего непосредственного предназначения, эксплуатируется и работает в достаточно жестком режиме. Вся основная масса автомобиля будет опираться на небольшую площадь поверхности самого шара. При учете веса пассажира, груза в салоне автомобиля, высокой скорости и некачественных отечественных дорог, будет ясным, что все нагрузки и воздействия на данное устройства вырастут в разы. Что может привести к износу данного узла.

При выборе и покупке данной нагруженной детали, следует отдавать предпочтение только оригинальным производителям устройств. Автомобильный рынок полон торговых марок, которые выпускают неплохие аналоги оригинальных деталей. Тем не менее, выбирать нужно только те, которые хорошо себя зарекомендовали. Все производственные мощности, опыт, дают возможность отечественному автопрому обеспечить нормальный уровень качества. В результате можно получить надежные и достаточно крепкие шаровые опоры, которые не чуть не будут хуже, чем зарубежные аналоги.

3. Количество шаровых опор в подвеске.

Самый распространенный вариант – это передняя подвеска, которая имеет две шаровые опоры – по одной на каждое колесо. Некоторые транспортные средства, такие как внедорожники, имеют 4 шаровых опоры на передней подвеске, верхнюю и нижнюю. Самым редким является случай с тремя шаровыми опорами. Современные транспортные средства, которые имеют независимую многорычажную заднюю подвеску достаточно часто оснащаются шаровыми опорами и на колесах задних.

Множество шариковых опор обеспечивают их длительную и надежную службу, что снижает любую вероятность поломки до минимума. Тем не менее, такое же обстоятельство способно усложнять процедуру диагностики автомобиля, что значительно может увеличить всю суммарную стоимость ремонтных работ и деталей и запчастей.

4. Диагностика и замена шаровых опор.

Если при непосредственном повороте руля транспортного средства автомобилисту нужно прилагать особые усилия или возникает характерный скрип, то скорее всего возникли проблемы с опорой шаровой . Кроме того об этом же будет свидетельствовать и возникновение стука при передвижении автомобиля на небольших скоростях при неровных поверхностях. Еще один признак выхода из строя опор шаровых – это виляние и неустойчивость передних колес при непосредственном передвижении по прямой. Иным признаком данной проблемы является неравномерный износ шин транспортного средства.

Вполне является ясным, что быстрая и качественная замена всего устройства шаровой опоры будет возможной лишь при помощи и эксплуатации профессионалов. Тем не менее, многие автолюбители отдают предпочтение собственному труду и работе. В современном мире вопрос о производстве шаровых опор черпает ответ в тезисе о том, что это высокотехнологический процесс, который позволяет добиваться высокой степени надежности и стойкости. Тем не менее, замена данного устройства является одним из самых распространенных видов ремонта автомобиля. Ситуация, конечно же, никоим образом не сможет измениться, пока не изменится качество наших отечественных дорог.

Подписывайтесь на наши ленты в

Одним из самых важных элементов передней подвески, является - шаровая опора. Правда раньше применяли и на задней оси, но это были единичные случаи, когда задние колеса умели подруливать в такт передним (сейчас такая конструкция практически не применяется). Опора как собственно и опорный подшипник позволяет вашим колесам отклоняться (попросту поворачивать), без этой конструкции это сделать бы было не возможно. В этой статье я поговорю об устройстве, как она работает и можно ли ее отремонтировать сделать вечной. В общем как обычно будет много полезной информации, так что продолжаем читать …

Зачем нужна шаровая опора

Ш аровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

История создания

Шаровые опоры были изобретены и использованы в качестве альтернативы шкворневому механизму. Первоначально шаровые опоры использовались только в конструкции передней подвески и обеспечивали возможность поворота колес автомобиля вокруг вертикальной оси. Стандартная конструкция шаровой опоры, остающаяся практически неизменной и в наши дни, была разработана итальянскими инженерами для Fiat более 40 лет назад.

Устройство

Технический прогресс привел к появлению изменений в первоначальном устройстве шаровых опор, хотя они не носили принципиального характера. На смену штампованным половинкам корпуса, соединенным точечной сваркой, пришли опоры литые и разборные — с резьбовой крышкой, необслуживаемые и обслуживаемые — с пресс-масленками. Эти усовершенствования были оправданы и полезны. Сегодня конструкция самой распространенной необслуживаемой шаровой опоры состоит из: корпуса со сферической выемкой и пальца с шаром на одном конце и резьбой на другом. Пыльник, надетый на палец, предотвращает попадание влаги и грязи в заполненный специальной густой смазкой корпус.

Главная функция шаровой опоры: обеспечить во время вертикального перемещения колеса его фиксированное положение в горизонтальной плоскости. Шаровой палец может вращаться в корпусе, раскачиваясь при этом на небольшие углы. То есть, в плоскости своего крепления шаровая опора обеспечивает одновременные вращательные и линейные (ограниченные) перемещения пальца.

Все детали шаровой опоры изготавливаются, как правило, из стали. Для снижения трения соприкасающихся рабочих поверхностей, сферическое углубление корпуса покрывают пластмассой или другим полимерным материалом. Однако, существуют шаровые опоры, в конструкцию которых не входит полимерное покрытие между корпусом и пальцем. Это касается, прежде всего, устаревших отечественных автомобилей. Это модели комплектовались разборными шаровыми опорами, в которых люфты устранялись подтяжкой крышки.

Существует два способа крепления шаровой опоры. В первом случае, она крепится болтами к рычагу. Во втором – запрессовывается в него. При выходе закрепленной болтами шаровой опоры из строя, ее можно заменить отдельным узлом. Для этого достаточно просто купить и установить его, привернув болтами к рычагу. Во втором случае – придется менять рычаг подвески с уже предустановленной, запрессованной шаровой опорой. Стоимость такого ремонта значительно выше, поскольку включает и стоимость рычага.

Запрессованные шаровые опоры, как правило, устанавливаются на автомобилях японского производства. Азиатские производители автозапчастей предлагают потребителю шаровые опоры на такие автомобили в виде отдельных узлов. Это гораздо дешевле, но следует отдавать себе отчет в том, что их качество значительно уступает оригиналу, и рычаг придется переделывать «кустарным способом», превращая его в деталь, не подлежащую гарантийному ремонту

Диагностика и замена

Если при непосредственном повороте руля транспортного средства автомобилисту нужно прилагать особые усилия или возникает характерный скрип, то скорее всего возникли проблемы с опорой шаровой. Кроме того об этом же будет свидетельствовать и возникновение стука при передвижении автомобиля на небольших скоростях при неровных поверхностях. Еще один признак выхода из строя опор шаровых – это виляние и неустойчивость передних колес при непосредственном передвижении по прямой. Иным признаком данной проблемы является неравномерный износ шин тра
нспортного средства.

Вполне является ясным, что быстрая и качественная замена всего устройства шаровой опоры будет возможной лишь при помощи и эксплуатации профессионалов. Тем не менее, многие автолюбители отдают предпочтение собственному труду и работе. В современном мире вопрос о производстве шаровых опор черпает ответ в тезисе о том, что это высокотехнологический процесс, который позволяет добиваться высокой степени надежности и стойкости. Тем не менее, замена данного устройства является одним из самых распространенных видов ремонта автомобиля. Ситуация, конечно же, никоим образом не сможет измениться, пока не изменится качество наших отечественных дорог.

Как работает?

Как вы поняли закрытый «шар» может вращаться в любую сторону, хоть крутиться. К цилиндрическому корпусу крепится неподвижное крепление, которое устанавливается в нужные элементы подвески – эта часть не подвижна. А вот верхний палец с резьбой закрепляется в движущиеся части, благодаря чему они могут поворачивать или вообще вращаться.

В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом. Одна располагалась в рулевой тяге и толкала колеса.

В подвески Макферсон, намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Также стоит упомянуть, что есть варианты и с четырьмя опорами, но они достаточно редкие, их не стоит рассматривать.

Сейчас могут пойти возражения – что шаровая опора и рулевой наконечник не одно и тоже. Ребята различия только в креплении корпуса, суть работы одинакова.

Если подвести итог по работе, то выходит следующее – вы поворачиваете руль, через рулевую рейку усилие переходит на суппорт, а для того чтобы он повернулся как раз и нужны шарнирные соединения, именно эту работу и выполняют опоры, рулевые наконечники и конечно же опорный подшипник.

Причины и следствия выхода из строя шаровых опор

Как говорилось выше, опору придумали, как замену шкворню, но избавившись от него, не избавились от сил, действующих на шарнир. Если задать почти философский вопрос: «Так почему же изнашиваются шаровые?», то ответ будет состоять из трех основных пунктов (есть и четвертый – время – но он не ин
тересен, так как понятен). Первый: повышенные ударные нагрузки на подвеску при проезде, например, по трамвайным путям на неприличной скорости или обычная эксплуатация автомобиля в необычных дорожных условиях, которыми нас не удивишь. Второй: отсутствие смазочного материала там, где он должен быть (помните о масленках?). И, наконец, третий: разрушение п
ыльника опоры.

Что касается конструктивных особенностей подвесок и влияния этого на износ, то можно сказать следующее: любая шаровая опора, как бы она ни была установлена – на рычаге или на поворотном кулаке – будет изнашиваться благодаря ударам и трению. И если вам хочется сберечь средства и нервы, то нужно чаще заглядывать за колесо, а также не кричать про себя «Банзай» при виде приближающихся недоразумений в виде выбоин.

Ремонт шаровой опоры

Существует несколько способов ремонта. Зачастую, шаровую опору заменяют новой. Замена опоры вместе с рычагом у большинства иномарок является очень даже недешевым удовольствием, так как цена одного рычага составляет не маленькую сумму, а есть и такие автомобили, у которых сложные много-рычажные подвески (до 5-ти только с одной стороны). Стоимость выполненных работ тоже будет достаточно высокая для нижнего рычага, и вдвое больше — для верхнего. Поэтому услуги реставраторов, которые занимаются ремонтом даже тех опор, которые меняют в сборке с рычагом, значительно востребованы.

Реставрация обходится намного дешевле, чем приобретение новой детали. Это особенно заметнее для опор, которые поставляются в сборе с рычагами. Для их восстановления могут использоваться различные технологии.

  • Самая легкая – это переделка шаровой опоры в разборную, смена вкладышей из пластика и полирование пальца.
  • Несколько трудоемкая технология – жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает. Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

Помните, что подобная экономия, быть может, станет причиной неприятностей на дороге, во избежание этого, рекомендуется использование все-таки новых узлов.

Ресурс шаровой опоры

Служебный срок шаровой опоры в основном зависит от нескольких факторов, он может колебаться от 15 до 120 тысяч километров.

Резко сокращает «жизнь» шаровой опоры даже небольшая трещинка в пыльнике. Она может привести к проникновению воды, грязи и песка в шарнир. Для предотвращения поломки шаровой опоры необходимо наблюдать состояние защитного резинового чехла. Лучше всего это делать на эстакаде.

Чтобы шаровые опоры прослужили дольше, следует аккуратнее ездить по разбитым дорогам, а также своевременно заменять поврежденные пыльники.

Предназначение шаровой опоры заключается в обеспечении связи между поворотным управляющим рычагом и колесной ступицей, благодаря чему осуществляется их взаимное свободное вращение. Чтобы защитить от попадания внутрь пыли и влаги на шаровую опору одевается резиновый чехол. Шаровая опора — назначение и конструкция этого узла в нашем материале.

Шаровая опора — назначение и конструкция

Шаровая опора является конструктивным элементом автомобильной подвески, предназначенным передавать управляющий сигнал от рулевого механизма колесу. Основное достоинство шаровой опоры заключается в возможности совершать свободные угловые перемещения сопрягаемых узлов, а также максимальной простотой конструкции.

Назначение и конструкция

Конструктивно шаровая опора это отдельный узел, включающий две сопрягаемые части, со сферическими поверхностями контакта. Одна часть является стержнем, со сферической бобышкой на одном из концов, и резьбой которой она соединена с рычагом от поворотного механизма.

Другой частью узла охватывается первая, для этого в конструкции этой детали предусмотрена сферическая поверхность внутри.

Чтобы соединить шаровую опору и ступицу колесу, ее корпус располагает фланцем, с несколькими крепежными отверстиями. Для крепления сферической опоры на рычаге подвески применяется резьбовой конец.

Шаровая опора это достаточно надежный конструктивный узел, которым в случае правильного ухода обеспечивается необходимая долговечность. Для обеспечения безотказной работы шаровой опоры необходимо использовать смазку, закладываемую в контактной полости.

Шаровая опора — собенности эксплуатации

В случае утечки смазки или попадании внутрь рабочей полости влаги происходит неблагоприятное воздействие на работу шаровой опоры, что может привести к выходу ее из строя. Замена шаровых ваз 2107 http://vazkorch.ru/podveska/zamena-sharovyx-vaz-2101-2107.html и других моделей авто не представляет проблем, но лучше следить за состоянием шаровых, чтобы продлить срок эксплуатации. Чтобы защитить контактные поверхности шарнира применяют специальную резиновую накладку, которая называется пыльником.

При недостаточном количестве смазки может произойти износ шаровой опоры. Внешние признаки, указывающие на это заключаются в появлении посторонних звуков при езде по дорогам, имеющим покрытие плохого качества. Кроме того повышение износа сферической опоры происходит из-за попадания влаги, которая приводит к замерзанию смазки когда температура окружающей среды отрицательна.

Шаровая опора изнашивается и это приводит к появлению люфта, из-за чего ухудшается управляемость транспортным средством и может привести к дорожному происшествию.

Чтобы обеспечить безотказную работу шаровой опоры требуется проведение регулярного и систематического контроля за состоянием защитного пыльника. Во время осмотра пыльника шаровых опор их проверяют на наличие трещин и повреждений.

Если нарушена целостность пыльника следует проверить состояние, которое имеет сама шаровая опора. Сферическая опора должна проходить проверку в автосервисе.

Понравилась статья? Поделись с друзьями в соц.сетях!

Большинство автомобилистов наверняка слышали о шаровой опоре, но как она выглядит и где ее место в конструкции автомобиля не имеют представления. Целью настоящей статьи является ознакомление людей с устройством шаровой опоры, диагностикой ее неисправности и возможностью ее ремонта, для чего рассмотрим ряд вопросов:

1. Как устроена шаровая опора и ее назначение в конструкции авто? Как выявить неисправность шаровой?

2. Причины, приводящие к выходу из строя шаровой, и методы ее проверки.

3. Экстремальный момент - отрыв опоры.

4. Возможен ли ремонт (реставрация) шаровой? И насколько он надежен?

Как устроена шаровая опора?

Шаровой опорой называется очень важная деталь автомобиля, входящая в конструкцию подвески. Она состоит из металлического пальца с шарообразным концом с одной стороны и резьбой с другой, а также корпуса, заполненного полимером, в котором выполнено шарообразное гнездо. Своим шарообразным концом палец вставляется в гнездо корпуса без зазоров, что исключает малейшие люфты, однако палец при этом получает возможность перемещаться в разных плоскостях. На соединение корпус-палец надевается резиновый пыльник для предотвращения попадания пыли и грязи внутрь этого узла.

Резьбовым концом шаровая опора вставляется в соответствующее отверстие другой части подвески — рычага и, с помощью гайки, крепится к нему. За счет движения шарообразного конца в гнезде корпуса обеспечивается их взаимная подвижность. Стоит добавить, что бывают шаровые и без резьбового соединения.

Назначение шаровой опоры

Конструктивно шаровая опора расположена в системе поворотного кулака, являющегося частью передней подвески транспортного средства, на которую крепится колесо. Шаровая опора обеспечивает поворотному кулаку подвижность, необходимую для выполнения, при воздействии на рулевой механизм, поворотов автомобиля. В связи с этим, применение шаровой опоры в подобных узлах будет оправданным и разумным.

В конструкции многорычажной передней подвески присутствуют две шаровые опоры — верхняя и нижняя — с каждой стороны автомобиля (всего четыре, но бывает и шесть и восемь).

Передние подвески системы Макферсон имеют только одну нижнюю шаровую опору с каждой стороны авто.

Признаки износа шаровой

К наиболее явным признакам неисправности шаровой опоры можно отнести посторонний звук в подвеске во время передвижения автомобиля по неровному полотну дороги. Звук этот можно охарактеризовать как «чавкающий», что свойственно соударению металлических элементов конструкции о пластмассу.

Зимой в морозную погоду при движении машины можно услышать также скрип, издаваемый шаровой опорой. Такое возможно в случае порванного защитного пыльника, так как через трещины в резине внутрь шаровой опоры попадает влага и это способствует замерзанию смазки.


Причины, приводящие к выходу ее из строя

Шаровая опора по своему устройству весьма долговечна и ей, в общем-то, не страшны дороги (если конечно это не полоса препятствий) и время. Однако основными разрушающими факторами этого узла являются вода и грязь. Проникновение воды и грязи становится возможным при повреждении всего лишь вроде бы незначительной детали — защитного пыльника. Повредить его во время движения практически не возможно в силу его расположения. Чаще всего на пыльнике появляются мелкие трещины, образующиеся со временем (старение резины) или под воздействием климатических условий. Не следует исключать человеческий фактор — случайный разрыв инструментом, используемым при ремонте передней подвески.

Если вовремя выявить разрыв пыльника или наличие трещин от старения резины и заменить его, то на работе шаровой опоры это не отразится. Продолжительная же езда с поврежденным пыльником позволяет воде и грязи попасть внутрь опоры, что приводит к излишнему абразивному трению шарообразного наконечника о полимерный наполнитель и образованию полостей, как на поверхности шара, так и в полимере. Это в свою очередь способствует появлению люфта — явления весьма опасного и требующего принятия срочных мер по замене или ремонту шаровой опоры. Пренебрежение указанными действиями может привести к негативным последствиям вплоть до аварии.

Методы проверки шаровой опоры

Лучшим местом, где можно квалифицированно выявить возможные неисправности шаровой опоры будет автосервис. Однако проверка передней подвески возможна и в условиях личного гаража при наличии смотровой ямы или подъемника и при достаточном освещении.

Проверка опоры заключается в выявлении целостности пыльника и люфта на разрыв. В случае если при поврежденном пыльнике отсутствует люфт, требуется заменить только пыльник. При наличии люфта замена шаровой опоры обязательна в момент обнаружения. Ни о каком движении транспортного средства в таком состоянии речи быть не может — это опасно!

Экстремальный момент - вырывание шаровой при движении

Для понимания того, что происходит в момент обрыва шаровой опоры, следует припомнить ее функцию, заключающуюся в соединении поворотного кулака с нижним или верхним рычагом подвески. При обрыве связь разъединяется и в итоге у поворотного кулака остается только одна точка опоры и появляется возможность перемещаться в нескольких плоскостях, что практически делает управление машиной невозможным. Это приводит к тому, что колесо выворачивает во внешнюю сторону с неизбежным повреждением крыла и, возможно, дверей.

Иногда вырывание происходит при попадании колеса в яму в условиях высокой скорости движения. В такой ситуации от негативных последствий может уберечь только интуиция и опыт водителя, поскольку вывернутое колесо не позволяет нормально управлять автомобилем.

Возможен ли ремонт (реставрация) опоры? И насколько он надежен?

Нередко автовладельцы пренебрегают ремонтом шаровой опоры, предпочитая ему замену. Однако квалифицированный мастер, при наличии соответствующего оборудования и материалов в состоянии восстановить узел потерявший работоспособность. Причем затраты на ремонт вдвое, а то и втрое меньше чем на замену.

Шаровая опора, прошедшая ремонт, становится более износоустойчивой, и чаще всего имеет ресурс даже больше, чем новая. А это значит, что ремонт однозначно дешевле покупки новой опоры.

Само собой разумеется, что сам процесс восстановления опоры это ответственная операция, поэтому нужно вдумчиво относиться к выбору мастера. Производить же эту операцию самому, без соответствующих знаний, оборудования и подготовки не следует.

Шаровая опора относится к таким элементам подвески, про которые многие слышали, но так до конца не уверены, на сколько эта штука вообще нужна в конструкции. Нередко, от человека, приехавшего в автосервис приходится слышать подобное: “Посмотрите, пожалуйста, мою машину, а то я сейчас ехал, и попал в яму. Мне кажется, шаровую вырвало, теперь ездить страшно…”. Абсурдность данной ситуации заключается в том, что когда вырывает шаровую опору, — уже никто никуда не едет. Автомобиль, после этого происшествия, превращается в груду неподвижного железа, неспособного к самостоятельному передвижению.

В сегодняшней статье мы разберем вопросы, с которыми сталкиваются люди при диагностике и замене шаровых опор, а именно:

1. Что такое шаровая опора и для чего она нужна? Какие симптомы выхода из строя шаровой опоры?

2. Что ведет к повреждению шаровой опоры, и как ее проверить?

3. Как происходит выход из строя (вырывание) шаровой опоры?

4. Существуют ли хорошие недорогие шаровые опоры для Honda?

5. Ремонт шаровой опоры, на сколько это надежно?

Начнем по-порядку.

Что такое шаровая опора?

Шаровая опора, это элемент подвески автомобиля, представляющий собой металлический палец с шаром на одном конце, и резьбой на другом. Металлический шар находится в корпусе, наполненном специальным полимерным составом, в котором шар имеет возможность двигаться в нескольких плоскостях. Особо хочется отметить, что это движение, за счет полимерного наполнения, получается “беззазорным”, как следствие “безлюфтовым”, и, в случае с Honda, оно не требует периодического смазывания, поскольку является замкнутой. Снаружи шар защищен резиновым , который предотвращает попадание в узел грязи и влаги.

К обратной стороне пальца, с которой находится резьба, шаровая опора крепится к другому элементу подвески (как правило рычагу), обеспечивая взаимную подвижность двух элементов подвески за счет движения шара, не смотря на их соединение.

Вообще, для людей далеких от техники, можно объяснить конструкцию шаровой опоры ее сходством с суставом. По сути, это и есть механический аналог человеческого (например) сустава, позволяющего, опять же, например, руке двигаться практически в любой плоскости.

Для чего нужна шаровая опора?

На практике, чтобы было понятно, шаровая опора чаще всего располагается в районе поворотного кулака, элемента передней подвески автомобиля, к которому крепится собственно колесо. Подвижность поворотного кулака необходима для управления автомобилем (все повороты колес осуществляются непосредственно при участии ), поэтому шаровое соединение в этом узле является технически наиболее простым и корректным решением.

Стоит отметить, что в многорычажной схеме передней подвески располагаются, как правило, по две шаровых опоры с каждой стороны, — одна верхняя и одна нижняя. В системе МакФерсон, — шаровая опора одна, — нижняя. Существуют конструкции задней подвески Honda, в которых также присутствуют шаровые опоры (верхние). Конструктивной особенностью многорычажной подвески Honda является незначительная нагрузка на верхнюю шаровую, при сильном давлении на нижнюю.

В случае с МакФерсоном, в котором присутствует только одна шаровая, ситуация по нагрузке аналогична “нижней”. Это привело к тому, что в большинстве каталогов и мануалов появилось указание, о замене шаровой опоры только вместе с поворотным кулаком. В дальнейшем, после проведения тестов, были выпущены специальные бюллетени, подтверждающие возможность замены шаровой опоры в системе МакФерсон без замены поворотного кулака, и в продажу поступили собственно шаровые.

Еще одним местом расположения шаровой может быть нижний рычаг. Такая расстановка присутствует, например, на автомобилях Honda Fit (Jazz) и других, построенных на его базе. На самом деле, ничего принципиально уникального в этом нет, — это вариация на тему МакФерсона. В данном случае, Honda предлагает только один вариант замены шаровой опоры, — вместе с рычагом. Это дорого, но, к сожалению (или счастью) пока единственно правильный вариант. Почему мы так думаем? Читайте дальше.

Симптомы повреждения шаровой опоры.

Самым распространенным симптомом повреждения шаровой опоры является появление постороннего звука в подвеске, при преодолении неровностей на дороге. Слева или справа (в зависимости от поврежденной стороны) спереди появляется посторонний звук, который большинство автомобилистов определяют как “чакающий”. Звук, издаваемый поврежденной шаровой чаще всего напоминает глухой стук металлического предмета о пластмассу (что, по сути и есть шаровая опора).

Во время и после сильных морозов, шаровая опора может очень сильно скрипеть при движении автомобиля. Это вызвано тем, что смазка, имеющаяся в шаровой опоре, «уставшая» от порванного пыльника, замерзает при низких температурах.

Что ведет к повреждению шаровой опоры?

Самым главным врагом любого шарового соединения являются не дороги (если не ловить все ямы), и не время, а банальные влага и грязь, попадающие под защитный пыльник. Стоит сказать, что при целом пыльнике подобное практически невозможно, но, к сожалению, небольшой кусочек резины тоже имеет свой срок жизни. Случайно повредить его при езде очень трудно, — его расположение таково, что зацепить чем-то практически нереально. Чаще всего, разрыв пыльника происходит по причине банального износа (климат тут играет очень важную роль), или благодаря действиям человека, как то, разрыв инструментом при работе в узле (например при отсоединении нижнего рычага для замены сайлентблоков).

Своевременно замеченный разрыв пыльника, и последующая замена практически не отражаются на работоспособности детали. Езда же с подобным повреждением в течение длительного времени приводят к попаданию в шаровое соединение грязи и воды, которые, работая как абразив, вызывают коррозию шара и выбиваение полостей в полимерном наполнителе и на поверхности шара, что ведет к появлению люфта. Последний, в шаровой опоре, свидетельствует о необходимости срочной замены (или ремонта) детали. В противном случае, высока вероятность выхода из строя, и возникновение аварийной ситуации.

Как проверить шаровую опору?

Лучше всего проверять шаровую опору на целостность в условиях автосервиса, однако, при наличии собственного гаража с ямой, или подъемником, а также при достаточном количестве света, можно проверить и самостоятельно. Суть проверки заключается в следующем, — рабочая шаровая должна иметь целый пыльник и не должна иметь люфта на разрыв.

Поврежденный пыльник, если не имеется люфта, следует заменить сразу же, при обнаружении. Наличие люфта означает однозначную замену (ремонт) шаровой также в момент обнаружения. Передвижение на автомобиле с подобными повреждениями опасно!

Как происходит выход из строя (вырывание) шаровой опоры?

Чтобы понять, что происходит в случае обрыва шаровой, достаточно вспомнить ее назначение, — скреплять поворотный кулак с другим рычагом подвески. Обрыв разъединяет эту связь, в результате чего поворотный кулак начинает жить своей жизнью, управление им становится невозможным, и прикрепленное к нему колесо, как правило, выворачивается на внешнюю сторону, попутно повреждая крыло, а нередко и дверь автомобиля.



Выход из строя шаровой опоры чреват серьезными последствиями для кузова автомобиля, и вообще создает опасную ситуацию на дороге.

Чаще всего такие аварии происходят на минимальных скоростях, при трогании с места, так как именно в этот момент шаровая испытывает на себе максимальную (если не считать попадание в яму) нагрузку. Благодаря этому, несчастные случаи, при обрыве шаровой, случаются намного реже, чем могли бы быть, учитывая всю серьезность ситуации.

К сожалению, есть и редкие аварии, которые происходят на большой скорости, при попадании колеса в яму. В этом случае, от беды может спасти только стечение обстоятельств и мастерство водителя, поскольку автомобиль, с вывернутым в сторону колесом, в одно мгновение становится полностью неуправляемым.

Существуют ли хорошие недорогие варианты замены шаровых опор для Honda?

Не секрет, что для Honda, самые лучшие шаровые опоры, — это оригинальные Honda, у которых есть только один “маленький” минус, — высокая (под час даже чересчур) цена, которая может доходить до $150-200. Неудивительно, что многие автолюбители предпочитают сэкономить при замене шаровой, руководствуясь разными соображениями (“все равно скоро продавать”, или “у меня машине 10 лет, зачем ей такие дорогие запчасти”), кроме соображений практичности и безопасности. Давайте вместе попробуем разобраться, как можно сэкономить на замене шаровой опоры.

На рынке присутствуют множество разных производителей, предлагающих шаровые для Honda. Среди самых ярких, можно назвать 555, CTR, Febest, Masuma, которые предлагают свою продукцию по цене в 3-5 раз ниже, чем оригинальная новая шаровая от Honda. Что же можно сказать об их качестве?

Если честно, — ничего хорошего. Общее (а, не, заметьте, разовое единоличное) наблюдение за шаровыми опорами разных производителей, в течение нескольких лет, выдает достаточно грустную картину, — детали ходят, но не отличаются стабильностью.

Шаровая опора от компании Honda имеет однозначный ресурс соотносимый с ресурсом пыльника, который составляет не менее 80 000 тысяч км. На практике встречались экземпляры эксплуатируемых автомобилей, чей пробег достигал 150 000 км, при отсутствии необходимости замены детали. Замена пыльника позволяет продлить срок эксплуатации шаровой фактически еще на один равный срок.

В случае, с дубликатными шаровыми опорами, ресурс пыльника нередко был больше ресурса самого шарового соединения. То есть обрывы происходили буквально через несколько дней после проверки подвески автомобиля на станции, где отмечалась целостность резиновой детали.

Безусловно, мы знаем отзывы о 20 000 км, 30 000 км, а иногда даже 40 000 км безопасного пробега дубликатной нижней шаровой, но к сожалению, это, в общей массе редкость. Чаще, подобная шаровая требовала замены гораздо раньше 15 000 км.

В нашей практике также присутствуют случаи, когда обрыв дубликатной шаровой опоры происходил через несколько метров(!!!) после начала эксплуатации. Самым показательным моментом был обрыв шаровой на Honda CR-V при выезде ее через порог автосервиса, на котором была произведена замена этой самой детали. При этом клиент был неоднократно предупрежден мастером о нестабильном качестве производителя шаровой опоры.

Кроме того, многими “пострадавшими” отмечена общая особенность выхода из строя дубликатных шаровых, — чаще всего, они “умирают” молча, — не “крякая”, не “скрипя”, не “чакая”, то есть не издавая никаких звуков, и не давая шанса “поймать” ее до того, как она вывалится из соединения. Все это позволяет нам сделать однозначный вывод, — установки дубликатных нижних шаровых опор лучше избегать .

С верхними шаровыми, присутствующими в многорычажной подвеске, ситуация иная. Из практики отмечено, что замена верхних шаровых опор на дубликатные, как правило, не приводит к неприятным последствиям. Причина тому, — конструкция подвески Honda, в которой верхняя шаровая играет роль “поддерживающей” детали, не имеющей сильной нагрузки. Главной причиной выхода из строя верхней шаровой все мастера однозначно определяют “длительную эксплуатацию с разорванным защитным пыльником”, а в целом, верхняя шаровая нередко “ходит” в два раза дольше, чем сайлентблоки, стоящие на том же рычаге.

К сожалению, компанией Honda не предусмотрен выпуск верхних шаровых опор отдельно от рычага, на котором они расположены. Это ведет к увеличению стоимости ее замены (поскольку приходится покупать целый рычаг), что очень не нравится автолюбителям, эксплуатирующим подобные автомобили (правда, их практически все прекратили выпускать после 2001 года). В данном случае замена оригинальной шаровой опоры на дубликатную могла бы иметь смысл, если бы не одно обстоятельство, — малая площадь посадки шаровой. Не каждый мастер может “посадить” новую дубликатную шаровую в старое посадочное место, и нередко новая дубликатная шаровая “для надежности” прихватывается сваркой по месту крепления, что ведет к повреждению полимера внутри шаровой опоры, и ускоренному выходу из строя самой шаровой. Использование сварки при креплении шаровой недопустимо!

Правда, с верхними рычагами есть другой выход, — существует возможность приобрести дубликатный рычаг в сборе, вместе с сайлентблоками и шаровой, внешне, почти не отличающимися от оригинала. Как показывает опыт, подобные заменители ведут себя достаточно неплохо, но они касаются только верхней части передней подвески!

Но что же делать, если нижняя шаровая повреждена, а сэкономить очень хочется? Есть два варианта. Первый, — попробовать поискать контрактный (то есть бывший в употреблении) узел (например поворотный кулак, или нижний рычаг) с целой шаровой.

Привезенный из Японии (а не снятый с погибшей на дорогах России машины) узел может быть практически новым (не смотря на ужасный внешний вид), и хотя сейчас шансов на это становится все меньше, они все еще существуют. Так, в нашей практике имеются случаи приобретения контрактных поворотных кулаков менее чем за $30, которые, будучи установленными в сборе (то есть, шаровая ($80), ступичный подшипник($80), тормозной диск ($110) суппорт ($150) (цены даны за новые оригинальные запчасти)), прослужили без нареканий более 80 тысяч км.

Однако, многим такой вариант приобретения может быть не по силам (нет доступа к качественным деталям), или не по нраву («зачем я буду платить за старые запчасти»), поэтому есть еще один вариант, — ремонт шаровой опоры.

Ремонт шаровой опоры, на сколько это надежно?

На самом деле, многие автолюбители недооценивают этот способ ремонта, и, как показывает практика, напрасно. Хороший мастер, имеющий правильное оборудование и материалы способен восстановить ресурс шаровой опоры за вдвое (а иногда и втрое) меньшую стоимость, чем новая!

Например, в Новосибирске существуют, как минимум, пара мастеров, разработавших свою, действительно уникальную технологию восстановления шаровых опор, после которой шаровая опора становится практически вечной, значительно превышая ресурс не то что дубликатной, а даже новой, оригинальной шаровой! И это, зачастую, дешевле, чем покупать новую.

Конечно, восстановление шаровой, это процесс требующий высокой ответственности, и обращаться по этому вопросу стоит только к проверенному мастеру. Делать эту операцию самостоятельно, без специальной подготовки и знаний мы крайне не рекомендуем!

Резюме.

Надеемся, нам удалось понятно рассказать Вам об особенностях шаровых опор Honda и их замене. Следует отметить, что данные, присутствующие в статье касаются только Honda. На сколько нам известно, конструктивные особенности других автомобилей, например Toyota, несколько иные, и нагрузка на шаровые там распределяется по-другому, поэтому советы, данные в этой статье, тойотоводам могут и не помочь, а то и могут навредить.

По нашему мнению, лучшим вариантом замены шаровых опор в автомобиле остаются оригинальные шаровые опоры от компании Honda, или… ремонт их у профессионального мастера. Вариант с покупкой контрактных шаровых вместе с узлом, к сожалению (или к счастью) уходит в прошлое. Имеющиеся на рынке дубликатные запчасти, пока нельзя назвать качественной заменой оригинальной продукции.

Менять опору на оригинальную стоит, если цена за шаровую составляет в пределах $70-80. Во-первых, это не на столько высокая цена за качественную деталь, во-вторых, в этом случае Вы можете сэкономить на стоимости замены, произведя ее самостоятельно (конечно, при наличии технической возможности).

Обращение к мастеру, ремонтирующему шаровые, можно порекомендовать владельцам тех автомобилей, в которых оригинальная шаровая не является отдельной деталью, а поставляется только с рычагом. В этом случае, выгода от работы мастера будет очевидной.

Остается добавить только одно, прежде чем записываться к мастеру, который будет восстанавливать шаровые опоры на Вашем автомобиле, постарайтесь поискать отзывы о нем. Все-таки, выбирая этот путь, Вы доверяете свою безопасность человеку, не имеющему гарантий Honda. Но, нередко, это не мешает ему быть настоящим профессионалом.

Хонда водам.ру

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .

Еще интересные статьи

Вконтакте

Шаровые опоры: нейлон против масленок

Постепенно вытеснив шкворневую систему, шаровые опоры стали сегодня безальтернативным элементом конструкции подвески любого автомобиля. Попробуем разобраться в специфике этой простой и одновременно сложной детали.

Немного теории

Назначение шаровых опор — обеспечение подвижности управляемых колес автомобиля в горизонтальной плоскости при полном сохранении их вертикального положения. Проще говоря — это «сустав», позволяющий колесам поворачиваться при рулении. Принципиальная конструкция детали достаточно проста и состоит из двух основных элементов: металлического «пальца» с шарообразным оконечником и корпуса с соответствующей сферической полостью.

Устанавливаются шаровые опоры как промежуточные звенья между поворотным кулаком и рычагами подвески. В многорычажных подвесках ставят по две шаровых опоры на каждый поворотный кулак — на верхней и нижней точке сочленения, а на системах со стойкой «Макферсон» используют всего одну опору на нижней точке. Как правило, резьбовая часть пальца шаровой опоры фиксируется в поворотном кулаке, а корпус крепится к рычагу. (Реже применяется обратный вариант, такой как, например, у автомобилей ВАЗ семейства «Самара», где корпус шаровой закрепляется на кулаке, а резьбовая часть пальца шаровой — на нижнем рычаге. )

По способам крепления шаровых опор к рычагам существует четыре разновидности. Прежде всего, это самое распространенное до недавних пор крепление на болтовых соединениях. Среди владельцев подержанных машин это самый любимый и желанный вариант, позволяющий поменять шаровую отдельно. Труднее будет ремонт в том случае, если шаровая опора закреплена на рычаге заклепками. Еще труднее, когда шаровая запрессована в рычаг — тут многие производители вообще не допускают извлечения шарнира, предлагая только замену вместе с рычагом. И как апофеоз неремонтопригодности выступает конструкция, где корпус шаровой интегрирован в рычаг, составляя с ним фактически единое целое и извлечь его невозможно.

Шаровая опора с болтовым креплением (слева) и опоры интегрированные в рычаг.

Стоит заметить, что системы с несьемной шаровой опорой сейчас получают все большее распространение, особенно у японских и корейских машин. Автопроизводители считают их более технологичными, а ремонтопригодность и возможность отдельной замены уже отступает на второй план. И здесь особая ответственность ложится непосредственно на сам узел — шаровую опору.

Путем прогресса

При всей принципиальной простоте, конструкция шаровой опоры имеет свои особенности и нюансы, которые прямо влияют на ее характеристики. Не случайно, с момента своего появления в конце 40-х годов, этот узел претерпел множество изменений и доработок, став к настоящему времени высокотехнологичной деталью.

Разработка шаровых опор - сложный наукоемкий процесс.

Первые шаровые опоры представляли собой конструкцию с полусферической опорной частью. Вскоре от нее отказались, сделав оконечник пальца в виде шара (отсюда и название) — так с 50-х годов прошлого века появилась уже близкая к современной конструкция шаровой опоры. Это был (за исключением пыльника) полностью металлический узел , в котором уплотнение пальца в корпусе осуществлялось посредством пружинного подпора, а подвижность обеспечивалась за счет смазки, заправляемой через специальный клапан— т. н. «масленку». В плане требований по обслуживанию такая шаровая оказывалась близка к шкворню, также нуждаясь в периодическом смазывании и немногим выигрывая лишь в легкости поворачивания.

Технологии материалов развивались бурно, и от смазывания шаровых опор конструкторы отказались, начав с 60-х годов использовать полимерные «вкладыши» между корпусом и пальцем в сочетании с перманентной смазкой, которая единожды закладывалась при изготовлении детали на заводе на весь срок службы. А еще через двадцать лет из конструкции шаровой исчез пружинный подпор, утратив свою необходимость. Прогресс в сфере промышленного оборудования дал возможность производителям изготавливать пару корпус-палец с высокой точностью, а на смену пластикам «вкладышей» прошлых лет пришли новые материалы — родственники нейлона, способные дольше сохранять свои свойства и заданные характеристики детали.

Шаровые опоры в разрезе: слева — устаревшая полностью металлическая конструкция с пружинным подпором и ниппелем для смазки, справа — современная деталь со вкладкой из инженерного пластика на основе нейлона.

Претерпели изменения и другие элементы конструкции. Так, на смену применявшимся прежде пыльникам с фиксацией проволочным кольцом пришли «интегрированные» пыльники, которые неотделимы от корпуса шарнира. Они обеспечивают гораздо лучшую защиту узла от попадания влаги и пыли, вызывающих коррозию, но в случае их повреждения замене не подлежат — только вместе с шаровой.

По старинке

Однако, несмотря на все прогрессивные технологии, старые конструкции с пружинным подпором и «масленкой» все еще в ходу — такие шаровые предлагаются на рынке запчастей для ремонта как для отечественных автомобилей, так и для иномарок. При этом одновременно с ними предлагаются и современные необслуживаемые шаровые. Но многие потребители отдают предпочтение «старым и проверенным». Почему?

Необслуживаемые опоры с пластиковыми вкладышами появились еще на советских автомобилях ВАЗ и АЗЛК, но в эпоху дефицита эту (как и остальные) запчасть было не достать. Народ ухитрялся как мог, встраивая в шаровые «масленки» и закачивая в них «солидол». Нечто подобное наблюдается и теперь — наши автомобилисты еще верят в то, что обслуживаемый узел при должном внимании будет служить дольше необслуживаемого. Причем доходит даже до «советских истоков» — в современные шаровые опоры с перманентной смазкой некоторые наши умельцы также встраивают «масленки» и закачивают туда консистентную смазку, искренне считая, что это очень полезно и продлевает срок службы детали.

Между тем смазка, которую закладывают в шаровые на заводе, используется специальная, она совсем другая, нежели купленная в автомагазине и заправленная в гаражных условиях. Пользы от такой самодеятельности, как утверждают инженеры, не будет никакой. Об этом говорили и пытались объяснить автолюбителям еще в советские годы, но, как видно, не совсем успешно.

Немалую роль играет сложившееся у нас (и вполне оправданное) недоверие к пластикам, и убежденность в том, что металл с хорошей и регулярной смазкой будет гораздо надежнее и долговечнее. При этом никого не смущает, например, покрытие «тефлон» на кухонных сковородках, который является «родственником» воска. Также и пластмассы в привычном понимании этого слова в современных шаровых опорах нет. В деталях выпускаемых мировыми производителями используются особые полимеры, специально разработанные с учетом работы этого узла.

И снова о технике

Одними из главных физических параметров шаровой опоры являются крутящий момент и величина зазора между корпусом и пальцем. Первый определяет легкость поворачивания элементов узла относительно друг друга, и чем он меньше — тем лучше. Тем меньше сила трения элементов детали, ведущая к ее износу и выходу из строя. (Также меньшее усилие потребуется для поворота рулевого колеса, хотя при наличии гидроусилителей этот показатель нивелируется. Но ГУР не облегчает работу других элементов подвески — в первую очередь рулевых тяг и наконечников, которые получают на себя излишнюю нагрузку.)

Динамика изменения крутящего момента (усилия поворачивания) и зазора (определяет ресурс) между корпусом и пальцем шаровой опоры (испытания NEO CTR). На графиках видно, как с увеличением «пробега» у цельнометаллической опоры быстро уменьшается высокий момент и растет зазор, а у детали со вставкой из инженерного пластика при изначально меньшем моменте зазор остается неизменным.

Работа сил трения ведет к увеличению зазора между пальцем и корпусом, который при достижении критической величины и делает шаровую непригодной для дальнейшего использования — деталь нужно будет менять. Именно увеличившийся зазор создает тот характерный стук в подвеске при движении по неровной дороге, сообщая о том, что нужен ремонт. Последствия езды со стучащими шаровыми могут оказаться непредсказуемы, поскольку в случае разъединения шарнира у подвески отделяется весь ступичный узел колеса с поворотным кулаком и автомобиль ложится на днище.

Как показывают испытания, проведенные компанией NEO CTR, современные шаровые опоры, изготовленные с применением инженерного пластика на основе нейлона, сохраняют установленный зазор между пальцем и корпусом в течение более чем 500 000 циклов «поворачивания». При этом в устаревших металлических шаровых с «масленкой» в тех же условиях зазор увеличивается в четыре раза, достигая критической величины.

Но это еще в идеальных условиях стендовых испытаний, где нет других нагрузок. В реальной же эксплуатации, шаровые опоры подвергаются воздействия множества других разнонаправленных сил: «ударным» нагрузкам при проезде неровностей, «разрывным» при попадании колесом на яму в повороте и их всевозможным комбинациям. Ответственные производители всегда тестируют все свои изделия на «вырывание», «изгибание» и «удар», стремясь добиться наилучших показателей.

Стенд для ресурсных испытаний шаровых опор на производстве NEO CTR. Деталь проходит 500 000 циклов "поворачивания".

Свою роль в ходимости шаровых опор влияет конструкция подвески в целом, которая может быть как очень удачной в плане нагруженности этого узла, так и не вполне. Сильно сказывается манера езды самого владельца и состояние дорог, по которым он передвигается. Например, срок службы современной шаровой опоры с «нейлоновым» седлом и инженерным пластиком для одной и той же модели автомобиля может составлять как 30 000 км пробега, так и более 80 000 км.

Каков итог?

У первых автомобилей свечи зажигания были разборными: в них можно (а порой и нужно) было отделить и заменить изолятор, почистить или поменять электроды. Надо было регулярно смазывать ступичные подшипники. Но вскоре свеча стала изготавливаться как цельный элемент и о разборных конструкциях тут уже никто не помнит и не мечтает. Ступичные подшипники ходят со вложенной на заводе смазкой и не требуют ухода. Подобный путь сейчас проделывают многие элементы автомобиля, и шаровая опора здесь не стала исключением. Из разборного и нуждающегося в периодическом обслуживании узла, шаровая опора превращается в высокотехнологичный компонент — надежный, необслуживаемый и неремонтируемый.

ШАРОВАЯ ОПОРА: ПРИНЦИП ДЕЙСТВИЯ, СТРОЕНИЕ, РЕСУРС И НЕИСПРАВНОСТИ | AutoBlogCar - обзоры автомобилей

Добрый день, сегодня мы узнаем, что называется шаровой опорой передней подвески автомобиля, каков принцип работы и устройство механизма, какие разновидности элемента существуют и как определить износ деталей. Кроме того, расскажем про то, сколько по времени и пробегу составляет ресурс элемента подвески при правильной эксплуатации автомобиля, из каких компонентов состоит шаровая опора, а также какую конструкцию со строением имеет типовой механизм того или иного транспортного средства. В заключении поговорите о том, как нужно обслуживать шаровую опору, чтобы она прослужила не только гарантийный срок, что влияет на ускоренный износ деталей подвески на примере шаровых опор, а также можно ли ремонтировать и восстанавливать узел.

Шаровая опора является одним из ключевых узлов передней подвески любого транспортного средства. Эти механизмы также использовали в задней подвеске наравне с передними элементами. Как правило, шаровые опоры крепятся на задней оси машины, однако массового характера такое производство не получило, из-за нецелесообразности в плане затрат.Дело в том, что в некоторые годы некоторые автопроизводители ограниченными партиями создавали автомобили, которые могли подруливать задними колесами в такт передним, поэтому без шаровых опор в задней подвеске, было просто не обойтись. Сама по себе представляет собой специальный опорный подшипник, который дает возможность колесам нашей машины отклоняться, то есть поворачивать в нужную сторону. На сегодняшний день инженеры пока ничего лучше не придумали, чем шаровый механизм.

Итак, что же называется шаровой опорой автомобиля? Шаровое крепление или опора представляет из себя соединительную часть, которая закреплена на ней механизмам вращаться в нескольких плоскостях. За основу шаровая, как сокращенно называют ее автомеханики, жестко крепится одной частью к деталям подвески, а второй частью фиксируется таким образом, что находится в подвижном состоянии. Как мы сказали ранее, складывающиеся элементы передней подвески и общее количество элементов.

Таким образом, шаровое крепление или опора выполняет важнейшую функцию по изменению наклона колес автомобиля в процессе стоянки и во время движения. Кроме того, данный механизм выполняет сложные работы и постоянно действует под сильной нагрузкой. На сегодняшний день, благодаря технологии в автомобилестроении, шаровые опорые срок продвинулись далеко вперед, поэтому службы таких деталей может достичь сотен тысяч километров пробега.

1. ОСОБЕННОСТИ, УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ШАРОВОЙ ОПОРЫ

Само по себе устройство шаровой опоры считается до боли простым и благодаря этому достаточно надежным. Как правило, типовая конструкция шаровой опоры состоит из следующих элементов :

- Металлический стержень , который еще называется пальцем шаровой опоры и идет вместе с шарообразным наконечником с одной стороны и резьбой с другой;

- Резиновый чехол или пыльник, представляет из себя эластичный защитный механизм обеспечивающий герметизацию стержня шаровой опоры. Справочно заметим, что зачастую внутри пыльника специальная смазка, которая обеспечивает оптимальное трение деталей;

- Цилиндрический корпус, как правило, изготавливается из металла.С одной стороны корпуса имеет узкое отверстие, а с другой стороны идет расширение детали;

- Вкладыш, изготовленный из полимерного материала. За вкладыш состоит из 2-ух частей: нижняя, ее еще называют чашкой и верхней, которая именуется, как упор;

- Шайба прижимного типа, которая закрепляет полимерный вкладыш;

- Прижим шайбы или завальцовка, которая является своеобразным дном шаровой опоры.

Как видимое устройство механизма действительно, что ни есть простое.Строение шаровой опоры основано на металлическом корпусе, в который устанавливается вкладыш, после чего в него вставляется стержень, он же «палец», а шарообразный упор остается в полимерной оболочке. Еще один элемент полимера, как бы закрывает вторую часть металлического шара таким образом, что он получается плотно прижатым с двух сторон. Дно шаровой закрывается прижимной шайбой и запечатывается.

Справочно заметим, что шаровой наконечник очень плотно закрыт в полимерных корпусах, причем настолько он запечатан, что в новом механизме нет даже минимального люфта.Кроме того, шаровая снабжена еще одним специальным резиновым пыльником, который играет защитную функцию и продлевает ресурс всего механизма, причем значительно.

А теперь, когда мы знаем, из каких компонентов состоит шаровая опора, стоит разобраться, как же работает механизм ? Как мы знаем плотно закрытый шаровый элемент наконечника способен вращаться и крутиться в разные стороны. Что касается цилиндрического корпуса механизма, то он устанавливается в элементы подвески, как правило, не подвижные.Верхний же наконечник механизма, который оснащен резьбой, крепит к движущейся части подвески, что обеспечивает такое крепление, поворачивание и вращение элемента.

. Третья опора установилась в рулевой тяге и производила толкание колеса. Если рассматривать подвеску по типу действия McPherson, то конструкцию и расположение шаровых в них намного упростили.Кстати, такие подвески сегодня устанавливаются на большинство современных автомобилей и они оснащены одним верхним опорным подшипником, который позволяет вращаться стойке и суппорту, а снизу осталась опора шарового типа. Кроме того, такая подвеска еще имеет рулевые наконечники, которые обеспечивают толкание суппорта и производят поворачивание колеса в нужном направлении. Справочно заметим, что в такой подвески, шаровых креплений только две единицы.

Однако не все современные подвески оснащаются 2-мя шаровыми, также довольно часто можно встретить системы и с 4-мя опорами. Такие подвески правда достаточно редкими, а также сложными в последнее время их на дорогах становится все меньше. Справочноим, что некоторые автолюбители часто путают между собой такие механизмы, как рулевые наконечники и шаровые опоры, считая их одними и теми же элементами. Дело в том, что эти механизмы не одно и тоже, как у них разные крепления корпуса, однако действительно, назначение в плане функционирования одинаковое.

Таким образом, когда водитель находясь в салоне автомобиля поворачивает рулевое колесо в ту или иную сторону, при помощи рулевой рейки усилие переходит на суппорт и чтобы он повернулся вместе с колесами, необходимы шарнирные соединения, работа которых осуществляется шаровыми опорами, рулевые наконечники с опорным подшипником.

2. РЕСУРС, ОСНОВНЫЕ НЕИСПРАВНОСТИ И РЕМОНТ ШАРОВЫХ ОПОР

Что касается срока службы шаровых опор, то этот показатель полностью зависит от полимерного вкладыша, который находится внутри механизма. Как правило, вкладыш со временем разбивается и металлический стержень начинает люфтить, тем самым уничтожая пластик. Когда это происходит, то появляются посторонние щелчки и стуки, особенно на неровной дороге. Справочноим, что благодаря развитию технологий в области автомобилестроения, срок службы внутренних и внешних элементов шаровых опор значительно увеличился, причем в разы.

Если вспомнить отечественные машины, например все те же «Жигули», то ресурс шаровых опор был не более 25-30 тысяч километров пробега . Если мы будем рассматривать современную переднеприводную иномарку, в которой опоры устанавливаются в передней подвески, то в среднем их ресурс составляет от 150 до 180 тысяч километров пробега . Как видим, технологии действительно помогли значительно увеличить срок службы элементов подвески, на примере шаровых опор.

Справочно заметим, что автомеханики рекомендуют осматривать и проверять такие элементы подвески, как рулевые опоры и шаровые в машинех с пробегами более 100 тысяч хотя бы 1 раз в 2 года или каждые 30-40 тысяч километров. Если автомобиль покупался новым у дилера, то плановый осмотр шаровых опор должен осуществляться на 5-ом по счету техобслуживания. Главной же причиной преждевременного выхода из строя шаровой опоры считается прорыв резинового защитного пыльника. После того, как пыльник приходит в негодность, то в шарнирное соединение почти сразу проникает грязь с дорог, которая крайне пагубно влияет на полимерный элемент.Когда грязь вступает в контакт с полимером, то происходит трение песка о деталь на подобии наждачной бумаги.

Как видим, самым слабым звеном в шаровой опоре после того, как прорывается пыльник становится полимерная вставка, которая начинает ускоренно изнашиваться. После износа полимера, стержень начинает свое неконтролируемое движение сверху вниз и обратно, образуется люфт в механизме, что добивает узел изнутри. Таким образом, косвенным признаком, который свидетельствует о начале ускоренного износа шаровой опоры, являются скрипы и стуки.Когда появляются звуки со стороны шаровой, то рекомендуется выполнять замену или ремонт механизма, причем без отлагательств.

Итак, стоит ли ремонтировать шаровые опоры , которые вышли из строя ? Как видим диагностировать механизм на неисправность довольно просто, нам в этом появились появившиеся стуки со скрипами при поворотах рулевого колеса во время стоянки или движения со стороны передней подвески. Кроме того, выявить проблемы с шаровой можно при помощи обычного лома, который вставляет между опорой и рычагом в районе корпуса суппорта и начинают слегка покачивать инструмент.Если шаровая опора находится в исправном состоянии, то во время ее проверки возникнет не должно, если узел неисправен, то обнаружится люфт, который свидетельствует о замене или ремонте механизма.

Самым простым способом в ремонте шаровой опоры является замена механизма на новый и как многие специалисты по ремонту автомобилей, такой вариант самым верным, с точки зрения безопасности. Шаровая опора стоит совсем небольших денег и 1 раз 100 тысяч километров пробега ее вполне можно заменить на новую.Справочно сменить парами, даже если застучала только одна. После механизмов, рекомендуется регулировку развала и схождения колес автомобиля.

Что касается ремонта шаровой опоры, то он сводится к замене изношенных деталей механизма на новые. Как правило, первая деталью, которая выходит из строя, считается полимерная вставка и защитный резиновый пыльник. Также сегодня в автомагазинах можно найти специальные ремонтные комплекты к шаровым опорам, которые стоят совсем недорого и в этом комплекте идут все необходимые запчасти для приведения опоры в порядок.Но опять же, порой лучше не экономить на таких узлах, как шаровая, все таки безопасность стоит дороже.

Однако, часто шаровые опоры у них идут не разборные и ремкомплект нам в ремонте не поможет, так как механизм необходимо будет менять в сборе. Хотя конечно земля русская славится народными умельцами, которые и блоху подковать здорово. Гаражные специалисты придерживаются такой версии, что сама по себе шаровая - вечная, в ней только время нужно менять полимерную вставку, однако качественно сделать данный элемент получается не у всех мастеров.Справочноим, что неправильно восстановленная заметная опора гораздо страшней, чем даже неисправная, как она поведет себя на дороге. Лучше всего покупать оригинальные опоры и быть уверенным в своей безопасности на дороге.

В заключении отметим, что шаровая опора автомобиля независимо от ее вида играет одну из ключевых ролей в системе подвески того или иного транспортного средства. Кроме того, стоит помнить, что шаровую опору и ее элементы, необходимо систематически осматривать на наличие повреждений и течи смазки.Особое внимание нужно уделять резиновым пыльникам механизмам, как часто из-за во время недосмотренных повреждений на защитных элементах, шаровая способность очень быстро выходить из строя. Напомним, что при замене изношенной шаровой на новую, не стоит забывать про развал-схождение колес.

Шаровая опора - назначение и конструкция, причины поломки, диагностика

Главная »Автожизнь» Шаровая опора - назначение и конструкция, причины поломки, диагностика

просмотров 3 113

Шаровая опора - как диагностику и какая конструкция этого элемента подвески автомобиля , шаровые опоры на наших дорогах подвергается сильным перегрузкам, особенно в регионах. Постоянно подвергается динамическим и реже статическим нагрузкам. В случаях плохого состояния дорожного покрытия, ширины и ширины ям, нагрузки по величине и интенсивности различны. А от исправного состояния узлов и деталей ходовой части зависит, в первую очередь, безопасность водителя и пассажиров. Это ведь хорошая управляемость, хорошее сцепление с дорожным покрытием и конечно же комфорт и безопасность во время движения автомобиля.

Из чего состоят шаровые опоры

Шаровая опора представляет из себя шарнирное соединение.Она соединяет между собой рычаг передней подвески и поворотный кулак. На поворотном кулаке соединяются наконечник рулевой тяги и ступица переднего колеса с приводом. И за счет подвижного соединения происходит поворот колеса автомобиля в нужном направлении.

Шаровая опора представляет собой металлический палец с наконечниками в виде сферы (на нем присутствуют резьбовая поверхность для закрепления и конической поверхности для надежного сцепления и отсутствия зазора в месте соединения). Сфера с двух сторон обложена пластиковыми вкладышами и вся конструкция закреплена в корпусе, состоящая из двух половин и закрепленных между собой штамповкой или сваркой. Плотное соединение всех деталей между собой герметичность шарнирного соединения, но и отсутствие больших зазоров в подвижном соединении. Для защиты от пыли, грязи и воды на шаровую опору одевается резиновый защитный колпак (пыльник) с металлическим кольцом для плотного прилипания пыльника.

Как видно из конструкции шаровой опоры, состоящей из металлических и пластмассовых частей, которые подвергаются механическому износу (все таки металл тверже и плотнее пластмасс).Так же при повреждении пыльника в шарнирное соединение попадает влага и грязь, что способствует ускоренному износу деталей шаровой опоры. При езде на дорогах есть естественные и искусственные препятствия при наезде, на прошлые сильные удары. А так как шаровая опора в своей конструкции имеет пластмассовые детали, то в первую очередь они начинают разрушаться. Информирует, что вопросы, возникающие при возникновении неисправностей, возникают в связи с этим. Конструкция шаровой опоры может разрушиться.Многим наверное приходилось наблюдать автомобиль, который стоит на обочине с «поднятым задом», а рядом лежит плашмя колесо. Это происходит, когда разрушается шаровая опора.

При движении автомобиля можно услышать посторонние шумы:

  • на поворотах скрип или скрежет,
  • на неровной дороге на небольшой скорости стук в районе переднего колеса,
  • автомобиль плохо управляется на дороге, так скажем начинает гулять по дорога
  • в самых крайних случаях, когда шаровая опора уже на грани нарушения происходит затруднение поворота руля, ее как бы начинает закусывать

Это симптомы износа шаровой опоры.Так же признаками скорого выхода из строя шаровой опоры могут служить неравномерный износ протектора колес и виляние автомобиля при езде по прямому участку дороги. Диагностирование неисправностей и пригодность для дальнейшей эксплуатации шаровой опоры произведена на смотровой яме или подъемнике. Визуально можно определить только состояние резинового защитного колпака. Так же необходима проверка осевого и радиального биения (люфта). Замена шаровых опор осуществляется с обоих сторон ходовой части автомобиля.

Обслуживание ходовой части автомобиля проходит на современном ремонтном и диагностическом оборудовании. Проводить его профессионалы и высококвалифицированные работники. При большом износе или поломке шаровой опоры происходит замена на оригинальные запасные части или на те, что рекомендованы заводом лошади. И следует не забывать, что выход из строя шаровой опоры ведет к серьезным проблемам при управлении автомобилем.

Замена шаровой опоры

Вряд ли хоть кто-то играть, что на его машине оторвет колесо.Но к сожалению для некоторых, это возможно. На многорычажной подвеске переднее колесо через цапфу рычага подвески, крепится через две (верхняя и нижняя) шаровых опоры. Большая нагрузка идет именно на нижнюю шаровую. Практически всегда перед отрывом, шаровая стучит, как правило, достаточно длительное время, или издает грубый, именно резиновый, не металлический скет.

Из-за резинового звучания, некоторые грешат на резиновые втулки стабилизаторов.Резиновый скрежет проявляется при вращении руля, или при работе подвески. Так выдает себя именно нижняя шаровая опора. И если уже хорошо поездившая шаровая вдруг заскрипела, ее не нужно смазывать, - скрип пропадет, но ее через несколько сотен километров может просто вырвать, а как это произойдет, - вопрос очень хороший. Иногда это случается на скорости пешехода, после резкого выворота руля, но иногда это происходит на скоростях сверх 100 км в час, - на каком-то обгоне. В последнем случае удержать машину будет не просто.И даже при максимально благоприятном исходе, шина наверняка сотрется.

Замену можно сделать самостоятельно и лучше это сделать заранее, до того как шаровую вырвало. Для работ потребуется домкрат, при подъеме машину следует обязательно надежно зафиксировать. После снятия колеса, необходимо выкрутить руль так, чтобы колесо на котором проводится работа, смотрела во внешнюю сторону. На данном этапе понадобится ключ на 22 и на 13, - один, а лучше два ключа. Гайка на 22, которая соединяет шаровую со ступицей, может туго откручиваться.Здесь пригодится ведешка, а ключ желательно использовать подлиннее, чтобы плечо было более длинным. Если съемников нет, первыми лучше выкручивать нижние болты на 13-ать, их 3 штуки. После их выкручивания, у шаровой появится возможность уходить вниз рычага. При этом, выкручивая гайку на 22, она будет упираться в рычаг и будет выпресовывать шаровую с посадочного места.

Это не касается запрессованных шаровых опор в передние рычаги

Установка новой шаровой менее трудоемкая работа, чем демонтаж старой.Действительно бывает так, что выкрутить старую попру очень не просто, но при правильном настрое и мотивации, это можно сделать даже без съемников. Но нужно сперва выкручивать нижние болты, если этого не сделать, то выбить нижнюю шаровую будет очень сложно. Даже с методом выжимания шаровой, ее следует поливать ведехой и периодически простукивать молотком. Нежно такую ​​работу сделать не получится.

При установке новой шаровой, палец опоры может не попадать в цапфу. Руками пальцу новой шаровой провернуть не получится, чтобы направить палец через тряпочку, постучать по пальцу молоточком, - тогда он станет в нужное положение.При установке сперва следует закрутить нижние болты на 13-ать, которые крепят шаровую к рычагу, а затем, под рычаг следует подложить, либо еще один домкрат, чтобы приподняв рычаг, палец провести шаровой сквозь цапфу и наживить гайку на 22. Или же подложить под рычаг кирпич, или запасное колесо, и отпускать машину с домкрата, чтобы палец шаровой смог пройти сквозь цапфу.

Проголосуйте, понравилась ли вам статья? Загрузка ...

Как заменить шаровую своими руками. Устройство и работа: Шаровые опоры

Шаровая опора являет собою элемент подвески передних (управляемых) колес автомобиля, который обеспечивает достаточно жесткое крепление с сохраняющим ограничением подвижности рычагов к колесной моментом. При непосредственном передвижении, ведущие, передние, колеса транспортные средства будут выполнять несколько функций: обеспечение движения по дороге и допущение маневров, то есть поворачивание влево и вправо.

К положению колес касательно полотна дороги для обеспечения маневрирования и требования предъявляются несколько требований:

- ровность в стойке колес;

Они должны катиться назад или вперед;

Быть легкоуправляемыми рулем;

Быть надежно закрепленными.

Именно все соответствующие условия этого способна использовать подвеску, шаровая опора, которая используется, как соединяет ступицу колеса с рычагами подвески.

1. История создания шаровой опоры.

Впервые шаровые опоры изобретались и использовались как альтернатива шкворневому механизму. В первые разы данные опоры были лишь конструкционной составной передней подвески, дополнительно чего было возможным обеспечение поворота автомобиля вокруг оси вертикальной оси. Конструкция стандартная в шаровой опоре, которая остается неизменной в современном мире, разрабатывается ученными-инженерами еще в средине прошлого.

Весь технический прогресс и развитие к тому, что никогда не имеет принципиально отличного шарового характера. Так, на сменные половинкам корпуса, которые были штампованными и соединенными точечной сваркой, пришли литые опоры и разборные, которые имеют резьбовую крышку, обслуживаемыми и необслуживаемыми.Данные варианты вполне оправданы и полезны для современного автомобилиста. Сейчас, самая универсальная и распространенная конструкция необслуживаемой шаровой опоры состоит из: пальца с шаром, резьбы, корпуса со сферической выемкой. Пыльник, который надевается на палец, способен предотвратить попадание грязи и влаги в заполненный густой смазкой корпус устройства.

Основная функция опоры шаровой является в момент вертикального перемещения его фиксированное положение в плоскости горизонтальной.Сам шаровой палец способен вращаться в корпусе, при этом раскачиваясь самостоятельно на небольшие углы. Таким образом, в плоскости собственного крепления опора способна одновременные линейные и вращательные пальцевые перемещения.

Материалом для всех деталей шаровой опоры служит сталь. Для того, чтобы снизить объемное трение всех рабочих поверхностей, сферическое углубление корпуса покрывается пластмассой или другим пластмассой. Тем не менее существуют такие шаровые опоры, которые не обеспечивают такого полимерного покрытия.Прежде всего это касается непосредственно отечественных автомобилей прошлого века. Дело в том, что все такие модели комплектовались посредством различных шаровых опор, люфты, которые устранялись посредством подтяжки крышки.

В современном мире установлены два способа крепления опоры шаровой. В первом случае устройство крепится болтами к рычагу, а во втором - запрессовывается в него. Так, при выходе шаровой опоры из строя, закреплена болтами, нужно установить его установить и установить, посредством приворота болтами к рычагу.Второй случай предусматривает замену рычага подвески с запрессованной и предустановленной шаровой опорой. Стоимость такого рода ремонтных работ будет достаточно высокой, так как в нее будет входить и стоимость рычага.

Большинство запрессованных шаровых опор встроено в автомобили японского производства. Данные производителя предоставляют шаровые опоры, как отдельные узлы. Это будет дешевле, чем обычные устройства, хотя и качество будет у них не лучшее, так что закупаться на услуги на год-два придется.

Само устройство шаровой опоры, из-за своего непосредственного назначения, эксплуатируется и работает в достаточно жестком режиме. Вся основная масса автомобиля будет опираться на небольшую площадь поверхности самого шара. При учете веса пассажира, груза в салоне автомобиля, высокой скорости и некачественных отечественных дорог, будет ясным, что все нагрузки и нагрузки на данное устройство вырастут в разы. Что может привести к износу данного узла.

При выборе и покупке данной нагруженной детали, следует отдавать предпочтение только оригинальным производителемм устройств. Автомобильный рынок полон торговых марок, которые выпускают неплохие аналоги оригинальных деталей. Тем не менее, нужно только те, которые хорошо себя зарекомендовали. Все производственные мощности, опыт, дают возможность отечественного автопрому обеспечить нормальный уровень качества. В результате можно получить надежные и достаточно крепкие шаровые опоры, которые не чуть хуже, чем зарубежные аналоги.

3. Количество шаровых опор в подвеске.

Самый распространенный вариант - это передняя подвеска, которая имеет две шаровые опоры - по одному на каждое колесо. Некоторые транспортные средства, такие как внедорожники, имеют 4 шаровых опоры на передней подвеске, верхнюю и нижнюю. Самым редким случаем с тремя шаровыми опорами. Современные транспортные средства, которые имеют независимую многорычажную заднюю подвеску достаточно часто оснащаются шаровыми опорами и колесами задних.

Множество шариковых опор их длительную и надежную службу, что снижает вероятность минимки минимума. Тем не менее, такое же обстоятельство способно усложнять диагностику автомобиля, что значительно может увеличить всю суммарную стоимость ремонтных работ и деталей и запчастей.

4. Диагностика и замена шаровых опор.

Если при прямом повороте руля транспортных средств автомобилисту необходимо приложить особые усилия или возникший скрип, скорее всего возникли проблемы с опорой шаровой . Кроме того, об этом же будет свидетельствовать и возникновение стука при передвижении автомобиля на небольших скоростях при неровных поверхностях. Еще один признак из строя опор шаровых - это виляние и неустойчивость передних колес при непосредственном передвижении по прямому.Иным признаком данной проблемы является неравномерный износ шин транспортных средств.

Вполне является ясным, что быстрая и качественная замена всего устройства шаровой опоры будет возможной лишь при помощи и профессионалов. Тем не менее, многие автолюбители отдают предпочтение собственному труду и работе. В современном мире вопрос о производстве шаровых опор черпает ответ в тезисе о том, что это высокотехнологичный процесс, который позволяет добиться высокой степени надежности и стойкости.Тем не менее, замена данного устройства является одним из самых распространенных видов ремонта автомобиля. Ситуация, конечно же, никоим образом не сможет измениться, пока не изменится качество наших отечественных дорог.

Подписывайтесь на наши ленты в

Одним из самых важных элементов передней подвески, является шаровая опора. Правда раньше применяли и на задней оси, но это были единичные случаи, когда задние колеса подруливать в такт передним (сейчас такая конструкция не применяется).Опора как собственно и опорный подшипник позволяет вашим колесам отклоняться (попросту поворачивать), без этой конструкции это сделать бы было не возможно. В этой статье я поговорю об устройстве, как она работает и можно ли ее отремонтировать сделать вечной. В общем как обычно будет много полезной информации, так что продолжаем читать…

Зачем нужна шаровая опора

Ш аровая опора - это, конструктивно, не что иное, как шарнир, ступица колеса крепится к рычагу подвески. Главная ее задача - давать колесам свободу перемещения в горизонтальной плоскости и исключать - в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц - их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до смазочного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир - тяжелый, требующий периодической, а главное - обеспечивающий колесу только свободу поворота по одной оси негативно сказывалось на управляемости.

Конструкторы, что шаровая опора будет принимать каждый от дороги, потому что работа на экспорт станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому что ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новую.

История создания

Шаровые опоры были изобретены и использованы в качестве альтернативы шкворневому механизму. Первоначально шаровые опоры использовались только в конструкции передней подвески автомобиля вокруг возможности поворота колес вертикальной оси.Стандартная конструкция шаровой опоры, приспособленная для адаптации итальянскими инженерами для Fiat более 40 лет назад.

Устройство

Технический прогресс привел к появлению изменений в первоначальном устройстве шаровых опор, хотя они не носили принципиального характера. На смену штампованным половинкам корпуса, соединенным точечной сваркой, пришли опоры литые и разборные - с резьбовой крышкой, необслуживаемыми и обслуживаемыми - с пресс-масленками.Эти усовершенствования были оправданы и полезны. Сегодня конструкция самой распространенной необслуживаемой шаровой опоры состоит из корпуса со сферической выемкой и пальца с шаром на одном конце и резьбой на другом. Пыльник, надетый на палец, предотвращает попадание попадания и грязи в заполненный специальный густой смазкой корпус.

Главная функция шаровой опоры: обеспечить во время вертикального перемещения колеса его фиксированное положение в горизонтальной плоскости. Шаровой палец может вращаться в корпусе, раскачиваясь при этом на небольшие углы.То есть, в плоскости своего крепления шаровая опора обеспечивает одновременные вращательные и линейные (ограниченные) перемещение пальца.

Все детали шаровой опоры изготавливаются, как правило, из стали. Для снижения трения соприкасающихся рабочих поверхностей, сферическое углубление корпуса покрывают пластмассой или другим полимерным материалом. Однако существуют шаровые опоры, в конструкцию которых входит не входит полимерное покрытие между корпусом и пальцем. Это касается, прежде всего, устаревших отечественных автомобилей.Это модели комплектовались разборными шаровыми опорами, в которых люфты устранялись подтяжкой крышки.

Существует два способа крепления шаровой опоры. В первом случае она крепится болтами к рычагу. Во втором - запрессовывается в него. При выходе из строя болтами шаровой опоры из строя, ее можно заменить узлом. Для этого достаточно просто купить и установить его, привернув болтами к рычагу. Во втором случае - придется менять рычаг подвески с уже предустановленной, запрессованной шаровой опорой.Стоимость такого ремонта значительно выше, включает и стоимость рычага.

Запрессованные шаровые опоры, как правило, устанавливаются на автомобилях японского производства. Азиатские автозапчастей предъявляют потребителю шаровые опоры на такие автомобили в виде отдельных узлов производителей. Это намного дешевле, но следует отдавать себе отчет, что их качество значительно уступает оригиналу, и рычаг придется переделывать «кустарным способом», превращая его в деталь, не вызывающую гарантийному ремонту

Диагностика и замена

Если при непосредственном повороте руля автомобиль средства автомобилисту нужно прилагать особые усилия или характерный скрип, то скорее всего возникли проблемы с опорой шаровой.Кроме того, об этом же будет свидетельствовать и возникновение стука при передвижении автомобиля на небольших скоростях при неровных поверхностях. Еще один признак из строя опор шаровых - это виляние и неустойчивость передних колес при непосредственном передвижении по прямому. Иным признаком проблемы данной проблемы является неравномерный износ шин тра
нспортного средства.

Вполне является ясным, что быстрая и качественная замена всего устройства шаровой опоры будет возможной лишь при помощи и эксплуатации профессионалов.Тем не менее, многие автолюбители отдают предпочтение собственному труду и работе. В современном мире вопрос о производстве шаровых опор черпает ответ в тезисе о том, что это высокотехнологичный процесс, который позволяет добиться высокой степени надежности и стойкости. Тем не менее, замена данного устройства является одним из самых распространенных видов ремонта автомобиля. Ситуация, конечно же, никоим образом не сможет измениться, пока не изменится качество наших отечественных дорог.

Как работает?

Как вы поняли закрытый «шар» может вращаться в любую сторону, хоть крутиться.К цилиндрическому корпусу крепится неподвижное крепление, которое устанавливается в нужные элементы подвески - эта часть не подвижна. А вот верхний палец с резьбой закрепляется в движущиеся части, благодаря чему они могут поворачивать или вообще вращаться.

В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом. Одна располагалась в рулевой тяге и толкала колеса.

В подвески Макферсон, намного упростили схему.Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Также стоит рассматривать эти редкие, что есть варианты и с четырьмя опорами.

Сейчас могут пойти возражения - что шаровая опора и рулевой наконечник не одно и тоже.Ребята различия в креплении корпуса, суть работы одинакова.

Если подвести итог по работе, то выходит следующее - вы поворачиваете руль, через рулевую рейку усиливает переходит на суппорт, а для того, чтобы он повернулся, как раз и нужны шарнирные соединения, именно эту работу и опоры, рулевые наконечники и конечно же опорный подшипник.

Причины и следствия выхода из строя шаровых опор

Как говорилось выше, опору придумали, как замену шкворню, но избавились от него, не избавились от сил, действующих на шарнир.Если задать почти философский вопрос: «Так почему же изнашиваются шаровые?», То ответ будет состоять из трех основных пунктов (есть и четвертый - время - но он не ин
тересен, так как понятен). Первый: повышенные ударные нагрузки на подвеску при проезде, например, по трамвайным путям на неприличной скорости или в обычных условиях эксплуатации автомобиля в необычных дорожных условиях, нас не удивишь. Второй: отсутствие смазочного материала там, где он должен быть (помните о масленках?). И, наконец, третий: разрушение п
ыльника опоры.

Что касается конструктивных особенностей этого износа, то можно сказать следующее: любая шаровая опора, как бы она ни была установлена ​​- на поворотном кулаке - будет изнашиваться благодаря ударам и трению. И если вам хочется сберечь средства и нервы, то нужно чаще заглядывать за колесо, а также не кричать про себя «Банзай» при виде приближающихся недоразумений в виде выбоин.

Ремонт шаровой опоры

Существует несколько способов ремонта.За расчет, новую шаровую опору заменяют. Замена опоры вместе с одним рычагом является очень даже недешевым удовольствием, так как цена рычага составляет не маленькую сумму, а есть и такие автомобили, у которых много-рычажные подвески (до 5-ти только с одной стороны). Стоимость выполненных работ тоже будет достаточно высокая для нижнего рычага, и вдвое больше - для верхнего. Поэтому услуги реставраторов, которые занимаются ремонтом даже тех опор, которые меняют в сборке с рычагом, значительно востребованы.

Реставрация обходится намного дешевле, чем приобретение новой детали. Это особенно заметнее для опор, которые поставляются в сборе с рычагами. Для их восстановления инстанции.

  • Самая легкая - это переделка шаровой опоры в разборную, смена вкладышей из пластика и полирование пальца.
  • Несколько трудоемкая технология - жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает.Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

Помните, что подобная экономия, может стать причиной неприятностей на дороге, во избежание этого рекомендуется использование все-таки новых узлов.

Ресурс шаровой опоры

Служебный срок шаровой опоры в основном зависит от нескольких факторов, он может колебаться от 15 до 120 тысяч километров.

Резко сокращает «жизнь» шаровой опоры даже небольшая трещинка в пыльнике.Она может привести к проникновению воды, грязи и песка в шарнир. Для предотвращения поломки шаровой опоры необходимо наблюдать состояние защитного резинового чехла. Лучше всего это делать на эстакаде.

Чтобы шаровые опоры прослужили дольше, аккуратнее ездить по дорогам, а также своевременно заменять поврежденные пыльники.

Предназначение шаровой опоры заключается в экономике между поворотным управляющим рычагом и колесной ступицей, благодаря чему осуществляется их взаимное свободное вращение. Чтобы защитить от попадания внутрь пыли и влаги на шаровую опору одевается резиновый чехол. Шаровая опора - назначение и конструкция этого узла в нашем материале.

Шаровая опора - назначение и конструкция

Шаровая опора является конструктивным элементом автомобильной подвески, предназначенным для передачи сигнала от рулевого механизма колесу. Основное достоинство шаровой опоры заключается в возможности совершать свободные угловые перемещения сопрягаемых узлов, а также максимальной простотой конструкции.

Назначение и конструкция

Конструктивно шаровая опора это отдельный узел, включающий дверягаемые части, со сферическими поверхностями контакта. Одна часть является стержнем, со сферической бобышкой на одном из концов, и резьбой которой она соединена с рычагом от поворотного механизма.

Другой частным узлом охватывается первая, для этой конструкции детали эта сферическая поверхность внутри.

Чтобы соединить шаровую опору и ступицу колесу, ее корпус располагает фланцем, с крепежными отверстиями. Для крепления сферической опоры на рычаге подвески винтовой конец.

Шаровая опора это достаточно надежный конструктивный узел, в случае правильного ухода обеспечивается необходимая долговечность. Для обеспечения безотказной работы шаровой опоры необходимо использовать смазку, закладываемую в контактной полости.

Шаровая опора - собенности эксплуатации

В случае попадания смазки или попадания внутрь рабочей полости происходит неблагоприятное воздействие на работу шаровой опоры, что может привести к выходу ее из строя.Замена шаровых ваз 2107 http://vazkorch.ru/podveska/zamena-sharovyx-vaz-2101-2107.html и других моделей авто не представляет проблем, но лучше следить за состоянием шаровых, чтобы продлить срок эксплуатации. Чтобы защитить контактные поверхности шарнира применяют специальную резиновую накладку, которая называется пыльником.

При недостаточном количестве смазки может произойти износ шаровой опоры. Внешние признаки, указывающие на это заключаются в появлении посторонних звуков при езде по дорогам, имеющим покрытие плохого качества. Кроме того, повышение износа сферической опоры происходит из-за попадания влаги, которая приводит к замерзанию смазки при температуре окружающей среды отрицательна.

Шаровая опора изнашивается и это приводит к появлению люфта, из-за чего плохое управляемое транспортное средство и может привести к дорожному происшествию.

Чтобы обеспечить безотказную работу шаровой опоры, требуется проведение регулярного контроля за состоянием защитного пыльника.Во время осмотра пыльника шаровых опор их проверяют на наличие трещин и повреждений.

Если нарушена целостность пыльника следует проверить состояние, которое имеет сама шаровая опора. Сферическая опора должна пройти проверку в автосервисе.

Понравилась статья? Поделись с друзьями в соц.сетях!

Большинство автомобилистов наверняка слышали о шаровой опоре, но как она выглядит и где ее место в конструкции автомобиля не имеют представления. Целью настоящей статьи является ознакомление людей с шаровой опорой, диагностикой ее неисправности и ее ремонта, для чего рассмотрим ряд вопросов:

1. Как устроена шаровая опора и ее назначение в конструкции авто? Как выявить неисправность шаровой?

2. Причины, приводящие к выходу из строя шаровой, и методы ее проверки.

3. Экстремальный момент - отрыв опоры.

4. Возможен ли ремонт (реставрация) шаровой? И насколько он надежен?

Как устроена шаровая опора?

Шаровой опорой называется очень важная деталь автомобиля, входящая в конструкцию подвески. Оно состоит из металлического пальца с шарообразным концом с одной стороны и резьбой с другим, а также корпуса, заполненного полимером, в котором выполнено шарообразное гнездо.Своим шарообразным концом палец вставляется в гнездо корпуса без зазоров, что исключает малейшие люфты, однако палец при этом получает возможность перемещаться в разных плоскостях. На соединение корпус-палец надевается резиновый пыльник для предотвращения попадания пыли и грязи внутрь этого узла.

Резьбовым концом шаровая опора вставляется в соответствующее отверстие другой части подвески - рычага и с помощью гайки, крепится к нему. За счет движения шарообразного конца в гнезде корпуса обеспечивается их взаимная подвижность.Стоит добавить, что бывают шаровые и без резьбового соединения.

Назначение шаровой опоры

Конструктивно шаровая опора в системе поворотного кулака, являющейся частью передней подвески транспортных средств, на которую крепится колесо. Шаровая опора обеспечивает поворотному кулаку подвижность, специальные для выполнения, при воздействии на рулевой механизм, поворотов автомобиля. В связи с этим, применение шаровой опоры в подобных узлах будет оправданным и разумным.

В конструкции многорычажной передней подвески присутствуют две шаровые опоры - верхняя и нижняя - с каждой стороны автомобиля (всего четыре, но бывает и шесть и восемь).

Передние подвески системы Макферсон имеют только одну нижнюю шаровую опору с каждой стороны авто.

Признаки износа шаровой

К наиболее явным признакам неисправности шаровой опоры можно отнести посторонний звук в подвеске во время передвижения автомобиля по неровному полотну дороги. Звук этот можно охарактеризовать как «чавкающий», что свойственно соударению металлических элементов конструкции о пластмассу.

Зимой в морозную погоду при движении машины можно услышать также скрип, издаваемый шаровой опорой. Такое возможно в случае порванного защитного пыльника, так как через трещины в резине внутренней опоры попадает влага и это обеспечение замерзания смазки.


Причины, приводящие к выходу ее из строя

Шаровая опора по своему устройству весьма долговечна и ей, в общем-то, не страшны дороги (если конечно это не полоса препятствий) и время.Однако возбуждающими факторами этого узла являются вода и грязь. Проникновение воды и грязи становится возможным при повреждении всего вроде бы незначительной детали - защитного пыльника. Повредить его во время движения практически не возможно в силу его расположения. Черепица всего на пыльнике мелкие трещины, образующиеся со временем (старение резины) или под воздействием климатических условий. Не следует исключать человеческий фактор - случайный разрыв инструментом, используемым при ремонте передней подвески.

Если вовремя выявить разрыв пыльника или наличие трещин от старения резины и заменить его, то на работе шаровой опоры это не отразится. Продолжительная же езда с поврежденным пыльником позволяет воде и грязи попасть внутрь опоры, что приводит к излишнему абразивному трению шарообразного наконечника полимерный наполнитель и образование полостей, как на поверхности шара, так и в полимере. Это в свою очередь обеспечения появления люфта - явления весьма опасного и требующего принятия срочных мер по замене или ремонту шаровой опоры.Пренебрежение указанными действиями может привести к негативным последствиям до аварии.

Методы проверки шаровой опоры

Лучшим местом, где можно квалифицированно выявить возможные неисправности шаровой опоры будет автосервис. Однако проверка передней подвески возможна и в условиях личного гаража при наличии смотровой ямы или подъемника и при достаточном освещении.

Проверка опоры заключается в выявлении целостности пыльника и люфта на разрыв.В случае если при поврежденном пыльнике отсутствует люфт, требуется заменить только пыльник. При наличии люфта замена шаровой опоры обязательна в момент обнаружения. Ни о каком транспортном движении в таком состоянии речи быть не может - это опасно!

Экстремальный момент - вырывание шаровой при движении

Для понимания того, что происходит в момент обрыва шаровой опоры, следует припомнить функцию поворотного механизма в соединительном кулака с нижним или верхним рычагом подвески.При обрыве связи разъединяется и в итоге у поворотного кулака остается только одна точка опоры и появляется возможность перемещаться в нескольких плоскостях, что практически делает управление машиной невозможным. Это приводит к тому, что колесо выворачивает во внешнюю сторону с неизбежным повреждением крыла и, возможно, дверей.

Иногда вырывание происходит при попадании колеса в яму в условиях высокой скорости движения. В такой ситуации от негативных последствий может уберечь только интуиция и опыт водителя, поскольку вывернутое колесо не позволяет нормально управлять автомобилем.

Возможен ли ремонт (реставрация) опоры? И насколько он надежен?

Нередко автовладельцы пренебрегают ремонтом шаровой опоры, предпочитая ему замену. Однако квалифицированный мастер, при наличии соответствующего оборудования и материалов в состоянии восстановить узел потерявший работоспособность. Причем затраты на ремонт вдвое, а то и втрое меньше чем на замену.

Шаровая опора, прошедшая ремонт, становится более износоустойчивой, и чаще всего имеет ресурс даже больше, чем новая.А это, что новой ремонт однозначно значит дешевле покупки опоры.

Само собой разумеется, что сам процесс восстановления опоры это ответственная операция, поэтому нужно вдумчиво относиться к выбору мастера. Производить эту операцию самому, без соответствующих знаний, оборудования и подготовки не следует.

Шаровая опора относится к таким элементам подвески, которые про многие слышали, но так до конца не уверены на сколько штука вообще нужна в конструкции. Нередко, от человека, приехавшего в автосервис, приходится слышать подобное: «Посмотрите, пожалуйста, мою машину, а то я сейчас ехал, и попал в яму.Мне кажется, шаровую вырвало, теперь ездить страшно… ». Абсурдность данной ситуации заключается в том, что когда вырывает шаровую опору, - уже никто никуда не едет. Автомобиль, после этого происшествия, превращается в груду неподвижного железа, неспособного к самостоятельному передвижению.

В сегодняшней статье мы разбираемся, когда сталкиваются люди при диагностике и замене шаровых опор, а именно:

1. Что такое шаровая опора и для чего она нужна? Какие симптомы выхода из строя шаровой опоры?

2.Что ведет к повреждению шаровой опоры, и как ее проверить?

3. Как происходит выход из строя (вырывание) шаровой опоры?

4. Существуют ли хорошие недорогие шаровые опоры для Honda?

5. Ремонт шаровой опоры, на сколько это надежно?

Начнем по-порядку.

Что такое шаровая опора?

Шаровая опора, это элемент подвески автомобиля, представляющий собой металлический палец с шаром на одном конце и резьбой на другом. Металлический шар находится в корпусе, наполненном специальным полимерным составом, в котором шар имеет возможность двигаться в нескольких плоскостях. Особо хочется отметить, что это движение смазки, за счет полимерного наполнения, получается «беззазорным», как следствие «безлюфтовым», и, в случае с Honda, оно не требует периодического действия, поскольку является замкнутой. Снаружи шарен резиновым, который предотвращает попадание в узел грязи и влаги.

К обратной стороне пальца, которая позволяет резьба, шаровая опора крепится к другому элементу подвески (как правило рычагу), взаимную подвижность двух элементов подвески за счет движения шара, не смотря на их соединение.

Вообще, для людей далеких от техники, можно объяснить конструкцию шаровой опоры ее сходством с суставом. По сути, это и есть механический аналог человеческого (например) сустава, позволяющего двигаться практически в любой плоскости.

Для чего нужна шаровая опора?

, как показано на рисунке, в районе поворотного кулака, к которому крепится собственно колесо. Подвижность поворотного кулака необходима для управления автомобилем (все непосредственно используемые колесные диски при участии), поэтому шаровое соединение в этом узле является технически простым и подходящим решением.

Стоит отметить, что в многорычажной схеме передней подвески располагаются, как правило, по две шаровых опоры с каждой стороны, - одна верхняя и одна нижняя. В системе МакФерсон, - шаровая опора одна, - нижняя. Существуют конструкции задней подвески Honda, в которых также присутствуют шаровые опоры (верхние).Конструктивной особенностью многорычажной подвески Honda является несущей нагрузкой на верхнюю шаровую, при сильном давлении на нижнюю.

В случае с МакФерсоном, в котором присутствует только одна шаровая, ситуация по нагрузке аналогична «нижней». Это привело к тому, что в большинстве случаев и мануалов появилось указание, о замене шаровой опоры только вместе с поворотным кулаком. В дальнейшем, после проведения тестов, были выпущены специальные бюллетени, подтверждающие возможность замены шаровой опоры в системе МакФерсон без замены поворотного кулака, и в продажу поступили собственно шаровые.

Еще одним местом расположения шаровой может быть нижний рычаг. Такая расстановка присутствует, например, на автомобилях Honda Fit (Jazz) и других, построенных на его базе. На самом деле, ничего принципиально уникального в этом нет, - это вариация на тему МакФерсона. В данном случае, Honda предлагает только один вариант замены шаровой опоры, - вместе с рычагом. Это дорого, но, к сожалению (или счастью) пока единственно правильный вариант. Почему мы так думаем? Читайте дальше.

Симптомы повреждения шаровой опоры.

Самым распространенным симптомом повреждения шаровой опоры появление постороннего звука в подвеске, при преодолении неровностей на дороге. Слева или справа (в зависимости от поврежденной стороны) появляется посторонний звук, который большинство автомобилистов определяет как «чакающий». Звук, издаваемый поврежденной шаровой чаще всего напоминает глухой стук металлического предмета о пластмассу (что, по сути и есть шаровая опора).

Во время и после сильных морозов, шаровая опора может очень сильно скрипеть при движении автомобиля. Это вызвано тем, что смазка, имеющаяся в шаровой опоре, «уставшая» от порванного пыльника, замерзающая при низких температурах.

Что ведет к повреждению шаровой опоры?

Самым главным врагом любого шарового соединения являются не дороги (если не ловить все ямы), и не время, а банальные влага и грязь, попадающие под защитный пыльник. Стоит сказать, что при целом пыльнике подобное невозможно, но, к сожалению, небольшой кусочек резины тоже имеет свой срок жизни.Случайно повредить его при езде очень трудно, - его расположение таково, что зацепить чем-то практически нереально. Причина в том, что он играет очень важную роль в работе инструмента (например, при подключении нижнего рычага для замены сайлентблоков).

Своевременно замеченный разрыв пыльника, и последующая замена практически не отражаются на работоспособности детали.Езда же с подобным повреждением в течение длительного времени приводит к попаданию в шаровое соединение грязи и воды, которое приводит к появлению люфта. Последний, в шаровой опоре, свидетельства о необходимости срочной замены (или ремонта) детали. В случае возникновения высока вероятность выхода из строя, и возникновение аварийной ситуации.

Как проверить шаровую опору?

Лучше всего проверять шаровую опору на целостность в условиях автосервиса, однако, при наличии собственного гаража с ямой, или подъемником, а также при достаточном количестве света, можно проверить и самостоятельно.Суть проверки заключается в следующем, - рабочая шаровая должна иметь целый пыльник и не должна иметь люфта на разрыв.

Поврежденный пыльник, если не имеется люфта, следует заменить сразу же, при обнаружении. Наличие люфта однозначную замену (ремонт) шаровой также в момент обнаружения. Передвижение на автомобиле с подобными повреждениями опасно!

Как происходит выход из строя (вырывание) шаровой опоры?

Чтобы понять, что происходит в случае обрыва шаровой, достаточно вспомнить ее назначение, - скреплять поворотный кулак с другим рычагом подвески. Обрыв разъединяет эту связь, в результате чего поворотный кулак начинает жить своей жизнью, управление становится невозможным, прикрепленным к нему колесом, как правило, выворачивается на внешнюю сторону, попутно повреждая крыло, а нередко и дверь автомобиля.



Выход из строя шаровой опоры чреват серьезными последствиями для кузова автомобиля, и вообще создает опасную ситуацию на дороге.

всего таких случаев на минимальных скоростях, при трогании с места, так как именно в этот момент шаровая испытывает на себе максимальную (если не считать попадание в яму) нагрузку.Благодаря этим, несчастные случаи, при обрыве шаровой, случаются намного реже, чем могли бы быть, учитывая всю серьезность ситуации.

К сожалению, есть и редкие аварии, которые происходят на большой скорости, при попадании колеса в яму. В этом случае, от беды может спасти только стечение обстоятельств и мастерство водителя, поскольку автомобиль, с вывернутым в сторону колесом, в одно мгновение становится полностью неуправляемым.

Существуют ли хорошие недорогие варианты шаровых опор для Honda?

Не секрет, что для Honda, самые лучшие шаровые опоры, - это оригинальные Honda, у которых есть только один «маленький» минус, - высокая (под час даже чересчур) цена, которая может доходить до $ 150-200.Неудивительно, что многие автолюбители предпочитают сэкономить при замене шаровой, руководствуясь разными соображениями («все равно скоро продавать», или «у меня машине 10 лет, зачем ей такие дорогие запчасти»), кроме соображений практичности и безопасности. Давайте вместе попробуем разобраться, как можно сэкономить на замене шаровой опоры.

На рынке присутствующих разных производителей, предлагающих шаровые для Honda. Среди самых ярких, можно назвать 555, CTR, Febest, Masuma, которые предоставляют свою продукцию по цене в 3-5 раз ниже, чем оригинальная новая шаровая от Honda.Что же можно сказать об их?

Если честно, - ничего хорошего. Общее (а, не, заметьте, разовое единоличное) наблюдение за шаровыми опорами разных производителей, в течение нескольких лет, выдает достаточно грустную картину, - детали ходят, но не отличаются стабильностью.

Шаровая опора от компании Honda однозначный ресурс соотносимый с ресурсом пыльника, который составляет не менее 80 000 тысяч км. На практике встречались экземпляры эксплуатируемых автомобилей, чей пробег достиг 150 000 км, при отсутствии замены деталей.Замена пыльника позволяет продлить срок эксплуатации шаровой еще на один равный срок.

В случае, с дубликатными шаровыми опорами, ресурс пыльника нередко был больше ресурса самого шарового соединения. То есть обрывы произошли через несколько дней после проверки подвески автомобиля на станции, где отмечалась целостность резиновой детали.

Безусловно, мы знаем отзывы о 20 000 км, 30 000 км, а иногда даже 40 000 км безопасного пробега дубликатной нижней шаровой, но, к сожалению, это, в общей массе редкость.Чаще, подобная шаровая требовала гораздо раньше 15 000 км.

В нашей практике присутствуют случаи, когда обрыв дубликатной шаровой опоры происходил через несколько метров (!!!) после начала эксплуатации. Самым показательным моментом был обрыв шаровой на Honda CR-V при выезде ее через порог автосервиса, на котором была произведена замена этой самой детали. При этом был неоднократно предупрежден мастером о нестабильном качестве производителя шаровой опоры.

Кроме того, отмечена общая особенность выхода из дубликатных шаровых - чаще всего, они «умирают» молча, - не «крякая», не «скрипя», не «чакая», то есть не издавая никаких звуков, и не давая шанса «поймать» ее до того, как она вывалится из соединения.Все это позволяет нам однозначный вывод, - установки дубликатных нижних шаровых опор лучше исключить .

С верхними шаровыми, присутствующими в многорычажной подвеске, ситуация иная. Из практики, что замена верхних шаровых опор на дубликатные, как правило, не приводит к неприятным последствиям. Причина тому - конструкция подвески Honda, в которой верхняя шаровая роль играет «поддерживающую» детали, не имеющей сильной нагрузки. Главной причиной выхода из строя верхней шаровой все мастера однозначно определяют «длительную эксплуатацию с разорванным защитным пыльником», а в целом, верхняя шаровая нередко «ходит» в два раза дольше, чем сайлентблоки, стоящие на том же рычаге.

К сожалению, компания Honda не предусмотрен выпуск верхних шаровых опор отдельно от рычага, которым они установлены. Это приводит к увеличению стоимости ее замены (поскольку они используют целый рычаг), что очень не нравится автолюбителям, эксплуатирующим эти автомобили (практически все прекращают выпускать после 2001 года). В данном случае замена оригинальной шаровой опоры на дубликатную могла бы иметь смысл, если бы не одно обстоятельство, - малая площадь посадки шаровой.Не каждый мастер может «посадить» новую дубликатную шаровую в старое посадочное, и нередко новая дубликатная шаровая «для надежности» прихватывается сваркой по месту крепления, что ведет к повреждению полимера внутри шаровой опоры, и ускоренному выходу из строя самой шаровой. Использование сварки при креплении шаровой недопустимо!

Правда, с верхними рычагами есть другой выход, - существует возможность приобрести дубликатный рычаг в сборе, вместе с сайлентблоками и шаровой, внешне, почти не отличается от оригинала. Как показывает опыт, аналогичные заменители ведут себя достаточно неплохо, но они касаются только верхней части передней подвески!

Но что же делать, если нижняя шаровая повреждена, а сэкономить очень хочется? Есть два варианта. Первый, - попробовать поискать контрактный узел (например, поворотный кулак, или нижний рычаг) с целой шаровой.

Привезенный из Японии (а не снятый с погибшей на дорогах России машины) узел может быть практически новым (не смотря на ужасный внешний вид), и хотя сейчас шансов на это становится все меньше, они все еще существуют.Так, в нашей практике используются приобретения контрактных поворотных кулаков менее чем за 30 долларов, которые установлены в сборе (то есть, шаровая (80 долларов), ступичный подшипник (80 долларов), тормозной диск (110), суппорт (150 долларов) (цены даны за новые оригинальные запчасти)), прослужили без нареканий более 80 тысяч км.

Однако, многим такой вариант приобретения может быть не по силам (нет доступа к качественным деталям), или не по нраву («зачем я буду платить за старые запчасти»), поэтому есть еще один вариант, - ремонт шаровой опоры.

Ремонт шаровой опоры, на сколько это надежно?

На самом деле, многие автолюбители недооценивают этот способ ремонта, и, как показывает практика, напрасно. Хороший мастер, имеющий правильное оборудование и материалы восстановить ресурс шаровой опоры за вдвое (а иногда и втрое) меньшую стоимость, чем новая!

Например, в Новосибирске действительно существуют, как минимум, пара мастеров, разработавших свою уникальную технологию восстановления шаровых опор, после которой шаровая опора становится практически вечной, значительно превышает ресурс не то что дубликатной, а даже новой, оригинальной шаровой! И это, зачастую, дешевле, чем покупать новую.

Конечно, восстановление шаровой, это процесс требующей высокой ответственности, обращаться по этому вопросу стоит только к проверенному мастеру. Делать эту операцию самостоятельно, без специальной подготовки и знаний, мы крайне не рекомендуем!

Резюме.

Надеемся, нам удалось объяснить Вам об особенностях шаровых опор Honda и их замене. Следует отметить, что данные, присутствующие в статье касаются только Honda. На сколько нам известно, конструктивные особенности других автомобилей, например, Toyota, использует несколько других функций, которые позволяют навредить этой статье.

По нашему мнению, лучшим примером замены шаровых опор в автомобиле остаются оригинальные шаровые опоры от компании Honda, или… ремонт их у профессионального мастера. Вариант с покупкой контрактных шаровых вместе с узлом, к сожалению (или к счастью) уходит в прошлое. Имеющиеся на рынке дубликатные запчасти, пока нельзя назвать качественной заменой оригинальной продукции.

Менять опору на оригинальную стоит, если цена за шаровую составляет в пределах 70-80 $. Во-первых, это не на столько высокая цена за качественную деталь, во-вторых, в этом случае Вы можете сэкономить на стоимости замены, произведя ее самостоятельно (конечно, при наличии технической возможности).

Обращение к мастеру, ремонтирующему шаровые, можно порекомендовать владельцам автомобилей, в которых оригинальная шаровая не является отдельной деталью, а поставляется только с рычагом. В этом случае выгода от работы мастера будет очевидной.

Остается добавить только одно, прежде чем записываться к мастеру, который будет восстанавливать шаровые опоры на вашем автомобиле, постарайтесь поискать отзывы о нем. Все-таки, выбирая этот путь, Вы доверяете свою безопасность человеку, не имеющему гарантии Honda.Но, нередко, это не мешает ему быть настоящим профессионалом.

Хонда водам.ру

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl + Enter .

Еще интересные статьи

Вконтакте

Информация | Восстановление шаровых опор ярославль

ШАРОВАЯ ОПОРА

Шаровая опора - элемент подвески управляемых колес автомобиля, обеспечивающий жесткое крепление с сохранением ограниченной подвижности рычагов к колесной ступице.

При движении автомобиля передние, ведущие, выполняют две функции: обеспечивают движение машины по дороге и позволяют маневрировать, то есть поворачивать вправо или влево. К положению колес относительно дорожного полотна для движения и маневрирования предъявляется несколько требований: колеса должны стоять ровно, катиться вперед или назад, легко управляться рулем и надежно крепиться. Соответствие этим условиям обеспечивает подвеску, и шаровая опора в ней занимает немаловажное место - соединяет рычаги подвески со ступицей колеса колеса.

УСТРОЙСТВО ШАРОВОЙ ОПОРЫ

Технический прогресс привел к появлению изменений в первоначальном устройстве шаровых опор, хотя они не носили принципиального характера. На смену штампованным половинкам корпуса, соединенным точечной сваркой, пришли опоры литые и разборные - с резьбовой крышкой, необслуживаемыми и обслуживаемыми - с пресс-масленками. Эти усовершенствования были оправданы и полезны. Сегодня конструкция самой распространенной необслуживаемой шаровой опоры состоит из корпуса со сферической выемкой и пальца с шаром на одном конце и резьбой на другом.Пыльник, надетый на палец, предотвращает попадание попадания и грязи в заполненный специальный густой смазкой корпус.

Главная функция шаровой опоры: обеспечить во время вертикального перемещения его фиксированное положение в горизонтальной плоскости. Шаровой палец может вращаться в корпусе, раскачиваясь при этом на небольшие углы. То есть, в плоскости своего крепления шаровая опора обеспечивает одновременные вращательные и линейные (ограниченные) перемещение пальца.

Все детали шаровой опоры изготавливаются, как правило, из стали.Для снижения трения соприкасающихся рабочих поверхностей, сферическое углубление корпуса покрывают пластмассой или другим полимерным материалом. Однако существуют шаровые опоры, в конструкцию которых входит не входит полимерное покрытие между корпусом и пальцем. Это касается, прежде всего, устаревших отечественных автомобилей. Это модели комплектовались разборными шаровыми опорами, в которых люфты устранялись подтяжкой крышки.

ВОПРОСЫ ЭКСПЛУАТАЦИИ ШАРОВОЙ ОПОРЫ

Шаровая опора, в силу своего назначения, эксплуатируется в жестком режиме. Основная масса автомобиля опирается на очень небольшую площадь поверхности шара. Многократно возрастают нагрузки на шаровую опору многократно возрастающей нагрузки на шаровую опору. Это неизбежно приводит к износу и выходу из строя этого узла.

По некоторым данным объем российского рынка шаровых опор ежегодно составляет более 20 000 000 штук. Около 70% этого количества - это шаровые опоры для отечественных автомобилей и более 20% - для иномарок.

При покупке такой нагруженной детали рекомендуется отдавать предпочтение оригинальным производителемм. На рынке представлено большое количество торговых марок, выпускающих аналогов оригинальных деталей, в том числе и шаровые опоры, но выбирать следует только себя зарекомендовавшие. Производственные мощности и опыт дают возможность российским заводам системного уровня качества. Результат - более надежные и крепкие шаровые опоры, которые не уступают зарубежным аналогам и соответствуют всем требованиям безопасности.

КОЛИЧЕСТВО ШАРОВЫХ ОПОР В ПОДВЕСКЕ

Самой распространенной является передняя подвеска с двумя шаровыми опорами, по одному на каждое колесо. Некоторые автомобили - в частности внедорожники - на передней подвеске имеют 4 шаровых опоры, по две (верхняя и нижняя) на каждое колесо. Гораздо реже передние колеса имеют по три шаровых опоры. Современные автомобили с независимой многорычажной задней подвеской нередко оснащаются шаровыми опорами и на задних колесах.

Большее количество шаровых опор поломки обеспечивает их долгую службу и уменьшает вероятностьки.Но это же обстоятельство усложняет диагностику подвески автомобиля и увеличивает суммарную стоимость ремонта и запчастей.

ПРИЗНАКИ НЕИСПРАВНОСТИ ШАРОВЫХ ОПОР

1) При преодолении препятствий на дороге (лежачие полицейские, дефекты покрытия) на скорости до 30 километров в час слышится шум из подвески. Звук доносится из передней части автомобиля, и он указывает, что в шаровых опорах недостаточно смазки или из-за повышенного механического износа, стучит палец.
Обратите внимание: данный симптом зимой не является показателем неисправности шаровых опор. Дело в том, что в холодное время года смазки внутри шаровой опоры требуется некоторое время, чтобы разогреться и начать работать в нормальном режиме, из-за чего в начале движения может возникнуть стук. Однако если через несколько минут езды в мороз стук не прекращается, стоит задуматься о возможном наличии проблемы;

2) При движении автомобиля по дороге колесо начинает раскачиваться из стороны в сторону.Это вызвано появлением люфта в опоре, что крайне опасно, поскольку при сильном наклоне автомобиля колесо может вывернуться, а машина завалиться на бок. При наличии данного симптома откладывать замену шаровой опоры крайне опасно;

3) Автомобильные шины на передней и задней оси изнашиваются неравномерно. Данный фактор может свидетельствовать не только о неисправностях шаровых опор, но и они способны приводить к такой проблеме;

4) Слышится скрип при повороте рулевого колеса.

как они устроены и как их менять

Как работают в подвеске шаровые опоры? Зачем их интегрируют в рычаги подвески, отчего они изнашиваются и насколько их трудно менять на современном автомобиле? Разбираемся в этом вопросе во всех деталях.

Зачем нужна шаровая опора

Аровая опора - это, конструктивно, не что иное, как шарнир, ступица колеса крепится к подвеске подвески. Главная ее задача - давать колесам свободу перемещения в горизонтальной плоскости и исключать - в вертикальной.Вообще, шаровые шарниры используются далеко не только в опорах ступиц - их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир - тяжелый, требующий периодической смазки, а главное - обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемой.

Конструкторы, что шаровая опора будет принимать каждый удар от дороги, потому что работа на экспорт станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому что ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новую.

Конструкция шаровых

Изначально опора представляла из себя корпус, в который установили шаровый палец и поджали через металлическую пластину пружиной, а сверху накрыли пыльником. Дабы палец не износился через два дня, заложили смазочный материал и дали указание всем, кто обслуживает, регулярно проверяет и заменяет смазочный материал в корпусе, запрессовывая его через масленку.

Затем наступила эра пластика, и из конструкции ушла пружина. Шаровая часть пальца была помещена в полусферу, образованную вкладышами из вышеупомянутого материала. С тех пор, по сути, конструкция не изменилась, един, пластик был заменен на более износостойкий нейлон.

Шаровые опорыелились на обслуживаемые и необслуживаемые, то есть с масленками и разборки и без, соответственно разд. Но чем ближе к настоящему десятилетию, тем меньше использовались разборные опоры.Отголоском эпохи остаются шаровые опоры с масленками, для закладки смазочного материала, но почти на всех машинах давно ставят необслуживаемые опоры.

Сколько в подвеске шаровых опор?

Все сводится к типу подвески. В самых простых МакФерсонах шаровых - они находятся снизу. Чем больше рычагов, тем больше шаровых. На двухрычажках шаровые есть верхние и нижние, а на самых сложных подвесках, в основном это касается Volkswagen и Audi, шаровых может быть и по пять штук на одну сторону.

Крепеж к рычагу

Сейчас вся классификация сводится не к типу конструкции самой шаровой, а к способу ее установки - от этого очень сильно зависят затраты на замену. Самая простая и миролюбиво настроенная к хозяину автомобиля конструкция - с креплением корпуса опоры к рычагу подвески с помощью болтов, гаек или заклепок. В таком случае отсоединить изношенную шаровую от рычага не составит труда. Казалось бы, конструкция доведена до совершенства, но с конца 1990-х годов инженеры постепенно стали отказываться от нее в опоры, интегрированной в рычаг подвески.

Есть мнение, что такую ​​конструкцию пролоббировали маркетологи, нам хотелось увеличить прибыльность продажи запчастей, ведь теперь при износе шаровой нужно менять рычаг в сборе, если даже сам рычаг в порядке. На самом деле у этого есть сугубо инженерный смысл: подвеска с интегрированными в рычаги шаровыми опорами попросту легче разборной.

Есть компромиссная конструкция, в которой нет элементов крепления к рычагу, но есть элемент фиксации - стопорное кольцо.В таком случае опора просто запрессована в рычаг (например, Zafira C и Jeep Patriot). Чтобы ее заменить, использовать пресс или иной силовой способ (подробнее об этом - ниже).

Крепеж к поворотному кулаку

Основные типы крепления к рычагу рассмотрели, теперь обратим взоры к фиксации шаровой опоры к поворотному кулаку, при условии, что опора на рычаге. Здесь только два варианта: палец опоры может подключаться и крепиться гайкой, которая или шплинтуется, или применяется самоконтрящаяся гайка с внутренним стопорным кольцом.Альтернативный вариант крепежа - стяжным болтом, как, например, у Hyundai Santa Fe с 2006 года. Последний вариант более хлопотный, так как болт, на практике, склонен к закисанию.

Также часто бывает, что для того, чтобы разжать концы кронштейна кулака, в котором фиксируется палец опоры, необходимо применить специальный клин, которого часто просто нет в наличии. Проблема может там быть, где ее не ждешь.

Взять хотя бы Audi A6 С7: здесь замечательная конструкция передней многорычажной подвески, в которой используются шаровые опоры верхних рычагов, которые установлены одним стяжным болтом, очень часто прикипает настолько, что извлечь его невозможно.Ни нагрев кулака (он из алюминиевого сплава), ни охлаждение болта, ни даже прикладывание пяти тонн на гидравлическом прессе не сдвигают с места этот злополучный болт и на миллиметр. И, как часто бывает, в таком случае, хозяин узнает, что его кошелек раскрывает еще на 400–500 долларов - такова средняя цена на новый поворотный кулак для A6 C7.

В стремлении оптимизировать конструкцию подвески (не всегда в угоду ремонтопригодности) шаровую опору перенесли с рычага на поворотный кулак.В него опора может запрессовываться (SsangYong Rexton, Mercedes-Benz CLS W219), крепиться болтами (ВАЗ 2110) или фиксироваться стяжным болтом в кронштейне кулака (Subaru Forester SG). У каждого свои преимущества и недостатки.

В первом варианте для замены шаровой придется снять весь поворотный кулак, а это само собой разумеющийся демонтаж суппорта и диска с отсоединением от верхнего (или верхних, если их два) и нижнего рычагов. Второй и третий вариант намного проще, поскольку для достаточно будет отсоединить нижний рычаг от шаровой опоры.

Пыльники

Они у шаровой опоры всегда есть, вне зависимости от того, снимаемая или интегрированная в рычаг опора. И они заменяемы! Небольшая поблажка от конструкторов и маркетологов. Но после радостной вести вынужден огорчить: как часто вы заглядываете под автомобиль и смотрите на пыльники? Самые ответственные - раз в 10-15 тысяч километров за период ТО, в большинстве случаев автовладельцы видели свою машину снизу пару раз (когда мастер показывал износ подвески) или не видел вообще.

Как бы то ни было, но вовремя выявить потрескавшийся, но не поврежденный пыльник вероятность мала, значит, вы обратите внимание, только если ему придет конец, а это автоматически замена шаровой опоры. Круг замкнулся. Ниже приведено описание того, как может разрушиться пыльник и как заменить шаровую опору почти в полевых условиях на примере Jeep Patriot. Отчего решили заменить? На себя обратил внимание жуткий скрип со стороны подвески при повороте рулевого колеса.

Причины и следствия выхода из строя шаровых опор

Как говорилось выше, опору придумали, как замену шкворню, но избавились от него, не избавившись от сил, действующих на шарнир. Если задать почти философский вопрос: «Так почему же изнашиваются шаровые?», То ответ будет состоять из трех основных пунктов (есть и четвертый - время - но он не интересен, так как понятен). Первый: повышенные ударные нагрузки на подвеску при проезде, например, по трамвайным путям на неприличной скорости или в обычных условиях эксплуатации автомобиля в необычных дорожных условиях, нас не удивишь. Второй: отсутствие смазочного материала там, где он должен быть (помните о масленках?). И, наконец, третий: разрушение пыльника опоры.

Что касается конструктивных элементов подвесок и влияния этого износа, то можно сказать следующее: любая шаровая опора, как бы она ни была установлена ​​- на рычаге или на поворотном кулаке - будет изнашиваться благодаря ударам и трению. И если вам хочется сберечь средства и нервы, то нужно чаще заглядывать за колесо, а также не кричать про себя «Банзай» при виде приближающихся недоразумений в виде выбоин.

Пример замены шаровой опоры

Специнструмента не было, но было огромное желание побыстрее решить проблему, чтобы выдвинуться в путь и приехать в срок. Потому машину на подъемник, ключи в руки, рукава до локтей. Первым делом шаровые опоры. В данном случае «умерли» обе, но даже если бы почила только одна, заменять пришлось бы все равно с обеих сторон. Это писанное правило для всех без исключения автомобилей, которое относится к ремонту элементов ходовой части и тормозной системы. Поломалось справа, значит, и левая часть под раздачу (конечно же, с определением причины асимметрии в поломке).

Приступаем. Выкручиваем болты крепления нижнего рычага передней подвески к подрамнику.Дается нелегко - болты немного прикипели. Однако выкручиваем их не полностью, так как рычаг подсоединен еще и к поворотному кулаку.

Друзья, благодаря чему колёса наших автомобилей, поворачивать и при этом оставаться закреплёнными на элементах подвески? За это мы должны благрить интересный узел, под названием шаровая опора.

И хоть у многих это название на слуху, не все знают что это такое. Поэтому давайте рассмотрим деталь со всех сторон, изучим ее внутренность и внутреннюю часть, может ли она сломаться. А если и сломается, как быть в таком случае.

Шаровая опора против шкворня: неравная борьба

Шаровая опора это неотъемлемая часть подвески современного авто. Именно она связывает ступицу колеса и рычаги, предоставляет возможность его нормального вращения и одновременно поворотов влево и вправо.

В основном используется деталь в передней подвеске машин, но аналогичные по своему функционалу можно встретить и в других узлах.

К примеру, в рулевом механизме или даже в креплениях газовых упоров капота.

На самом деле, шаровая опора далеко не всегда была неотъемлемым атрибутом ходовой системы.

На заре автомобилестроения, да и, откровенно говоря, вплоть до 60-х годов минувшего столетия её функции выполнял так называемый шкворневый механизм.

По сути, он представляет собой стержень, к которой крепилась поворотная ось колёс. Это был элементарный и незамысловатый механизм, но он не конкуренции с производившимися шаровыми собратьями, имеющими ряд немаловажных преимуществ, а именно:

  • долговечность;
  • лёгкость;
  • отсутствие необходимости в постоянной смазке и обслуживании;
  • наличие большего числа степеней свободы, ведь в их основе лежит шаровидный шарнир, который может не только поворачиваться в горизонтальной плоскости, как шкворень, но и без проблем отрабатывать другие степени свободы.

Одним словом, своим появлением в автомобильном мире наш сегодняшний герой сделал небольшую революцию, развязал руки инженерам-механикам и позволил им реализовывать новые решения в подвесках, улучшающие ходовые характеристики машин и наш с вами комфорт.

Удачная конструкция - залог успеха

Итак, пора выяснить, в чём же секретовой шаровой опоры, а для этого рассмотрим её конструкцию. Скажем прямо - ничего сверхъестественного в ней нет, а даже наоборот - на редкость простой механизм.

Среднестатистическая шаровая опора современного авто состоит из таких элементов:

  • стержень с шарным наконечником с одной стороны и образующей к рычагу подвески с другим;
  • металлический корпус цилиндрической формы;
  • полимерный вкладыш;
  • прижимная шайба, которая закрепляет предыдущую деталь в корпусе;
  • пыльник - резиновая оболочка, обеспечивающая её герметичность.

Как мы видим, ничего сложного, и прилагаемая иллюстрация вполне доходчиво даёт нам понять, как всё устроено.

Современные шаровые опоры это расходники, то есть необслуживаемые и в случае выхода из строя подлежат только замене.

Ранее конструкторы более рационально подходили к этим деталям, снабжали их специальными отверстиями, через которые можно было запрессовать смазочные материалы внутрь, но в наше время это неактуально, благодаря высокопрочным пластикам, используемым для вкладышей, эти элементы подвески без проблем могут отъездить до 150 тысяч километров.

Неисправности и их симптомы

Конечно же, не всегда шаровые опоры радуют своих владельцев безупречной работой на протяжении сотен тысяч километров.Иногда им становится намного раньше. В чём же может быть причина? Как правило, их три:

  • повышенные ударные нагрузки - вполне логично, шаровым, да и многим другим деталям ходовой станет не по себе, если прыгать на автомобиль по кочкам, нырять в ямы или каким-либо образом проверить ее на прочность;
  • высыхание смазки - именно поэтому данные детали делали обслуживаемыми, но в настоящее время эта причина не распространена;
  • разрушение пыльника и, как следствие, потеря герметичности. В очередь свою пыль и грязь попадает внутрь узла, разрушая его.

О том, что вас ждёт замена шаровой опоры, могут говорить определенные симптомы, игнорировать которые просто нельзя. Среди них такие:

  • стук при проезде по неровностям на небольшой скорости;
  • скрипы при повороте руля;
  • неустойчивое поведение автомобиля при движении прямо;
  • увеличившийся износ покрышек.

Конечно же, не всегда эти признаки говорят именно о проблемных шаровых опорах, но в любом случае, при их появлении нужно незамедлительно ехать в сервис (СТО), там опытные мастера могут поставить окончательный и правильный диагноз.

На этом всё, друзья. Приятных вам поездок, исправных и послушных автомобилей! Не пропускайте новые публикации!

Механические узлы современного автомобиля насыщены всевозможными узлами, обеспечивающими комфортную и безопасную езду. От к новым моделям машин большинство модернизируется, подвергается усовершенствованию. Используются прогрессивные материалы и технологии изготовления. Особое внимание уделяется проектированию автомобиля, конструкторы и инженеры подвески.Ошибки зависят от водителя и окружающих участников дорожного движения.

Предназначение шаровой опоры в автомобиле.

Зачем нужна шаровая опора

Обычно, что такое шаровая опора в машине, начинающие автомобилисты узнают у более опытных коллег, когда проявляются косвенные признаки неисправности подвески. Могут в области колеса возникать посторонние шумы или имеются другие факторы.У автомобиля как шаровая опора такой элемент не только ближе к колесу. Аналогичные соединения могут встречаться в разных частях легковушки:

  • в рулевой трапеции;
  • на рычагах развала;
  • в области крепления газовых упоров капота и пр.

Фактически по смыслу более правильное название блока - шаровый шарнир. Когда узел так называется, то понятна его суть.

Важно! Основные требования шаровых опор обеспечивают перемещение каждого из колес в горизонтальной плоскости, блокируя одновременно свободу в вертикальной плоскости.

Чтобы понять, какое количество опор установлено, необходимо учитывать тип подвески. Фактор влияет на то, сколько шаровых инженеров внедрили в свое детище. Наиболее простые подвески MacPherson обходятся двумя штуками, которые расположены снизу. Увеличение количества рычагов влечет за собой рост числа шарниров. В двухрычажных модулях установлена ​​установка узла как снизу, так и сверху. В таких немецких марках как Audi или Volkswagen с одной стороны на колесо может приходиться до пяти шаровых опор.Ещё несколько десятилетий назад предшественниками сферических элементов являлись шкворневые аналоги. Это были более тяжёлые изделия, нуждающиеся в регулярной смазке. Принцип работы их предполагал возможность поворота лишь в одной оси, что отрицательно было для управляемости. Работают в процессе эксплуатации шаровые опоры таким образом, что принимают на себя воздействие ударов неровностей дороги. Это создаёт огромную нагрузку на металлическое изделие. Однако инженеры не стремятся делать шароверы с максимальной прочностью, придав такую ​​форму, чтобы при необходимости ее было легко заменить, отвинтив несколько болтов. Узеллся в расходник.

Классическая конструкция шаровых

Стандартное устройство шаровой опоры предполагает наличие основных составных частей:

  • металлический корпус;
  • палец с шаровой головкой;
  • поджимная пружина;
  • гофрированный прорезиненный пыльник.

Внутрь на заводе-изготовителе набивали достаточное количество смазочного материала. Качественной смазки хватало на длительный смазочный пробег.При каждом ТО механики должны проверять сохранность пыльника и качество / объем смазочного материала, при необходимости с масленки нужное количество допрессовывается. В поздних моделях часть металлических изделий заменена на пластиковые аналоги. Также внутри теперь не находятся пружины (от них избавились за ненадобностью). Сферическая головка пальца теперь обкатывается в полусфере из вкладышей. В современных моделях последние изготавливают уже не из пластика, а более выносливого и прочного нейлона.Производители стали выпускать два типа шаровых, поэтому опоры бывают обслуживаемые и необслуживаемые. На большинстве новых машин находится второй тип узла. В нем отсутствует возможность разборки и встроена масленка для добавки смазки. Иногда встречаются промежуточные типы, относящиеся к неразборным вариантам конструкции, но обладающие масленкой.

Способы крепления

Основные отличия между современными сферическими шарнирами заключаются не столько в конструкции, сколько в способах крепления.Это связано с затратами трудоемкости при обслуживании, замене. Наиболее оптимальным, приемлемым для автовладельца, принято считать фиксацию корпуса шарнира к рычагу подвески за счет резьбового или заклепочного соединения. Способ позволяет при необходимости быстро демонтировать изношенный узел.

Позже от подобного способа производители стали отказываться в пользу интеграции рычага в подвеску. Данная конструкция недостаток, так как приходилось менять рычаг в сборе, даже если он не изношен.Преимущество заключалось в облегчении конструкции. Хотя есть мнение, что подобную систему пролоббировали маркетологи в угоду увеличения прибыли от продажи запчастей, ведь требуется менять рычаг в сборе. Некоторые автопроизводители пошли на компромисс и отказались от жесткой фиксации к рычагу. Альтернатива выступили стопорное кольцо. Опору лишь впрессовывали в рычаг. Примерами замены автомобили Jeep Patriot либо Opel Zafira C. В таком случае для прессы или иной тип силового воздействия.

Фиксация на поворотном кулаке

Если опора предоставляется на рычаге, то ее могут крепить к поворотному кулаку. Такие особенности характерны для шаровой на рычаге. Конструкция может иметь три варианта:

  • резьбовой палец соединяется и крепится гайкой, которую необходимо шплинтовать;
  • для крепежа используется самоконтрящаяся гайка, в которой имеется внутреннее стопорное кольцо;
  • установлен стяжной болт, который встречается редко, например, на Hyundai Santa Fe с 2006 г.

Последний пункт является менее приемлемым, так как при поломке и необходимости в замене, может оказаться, что резьбы закисли. Негативным фактором служит необходимость в специальном клине, применяемом для разжатия концов кронштейна кулака, где зафиксирован палец шаровой. Порой даже в замечательных конструкциях подвески немецких машин прикипевшие болты показывают много трудностей во время разборки. Спасти ситуацию не удается нагревом кулака или заморозкой болта. Даже десятитонное усилие от гидравлического пресса не позволяет выпрессовать болт.Приходится расставаться, например, владельцам Audi A6 с суммой эквивалентными 400-500 долларам. В отдельных случаях инженеры переносят шарнир на поворотный кулак от рычага. Хотя подобное решение не покрывает ремонтопригодности. Тогда есть несколько способов фиксации:

  • крепеж болтами;
  • запрессовывание;
  • в кронштейне кулака применение стяжного болта.

В каждом случае имеются как достоинства, так и недостатки.

Пыльник

Обязательный атрибутом главного шарнира подвески является пыльник.Используется он как на съемных, так и на несъемных конструкциях. Деталь относится к заменяемым. Контролировать его состояние специалисты рекомендуют не реже, чем через 10-15 тыс. Руб. км. пробега. Своевременная замена износившегося пыльника поможет сэкономить на ремонте / замене всей шаровой. В его задачу входит блокирование проникновения к трущимся поверхностям влаги, пыли и пыли, способствующим быстрому износу металлических деталей.

Возможные неисправности шаровой опоры

Выявить самостоятельно признаки износа шаровой опоры даже начинающий автомобилист по косвенным признакам.Необходимо обращать внимание на поведение автомобиля во время поворота. Когда водителю прилагается особые усилия либо проявляется характерный звук (скрип), то высока вероятность поломки шаровой. Дополнительным негативным признаком проявление стука во время езды машины с небольшой скоростью по неровной поверхности. Рекомендуем провести диагностику, когда заметны такие симптомы износа, как неустойчивость передних колес и их виляние в процессе прямолинейного перемещения. К признакам выработки шаровой опоры многие специалисты относят неравномерность износа шин автомобиля.

Как самому на автомобиле проверить шаровую опору

Продлить рабочий ресурс для шаровых опор помогает правильная их эксплуатация и своевременный уход. Обычно ресурс современных сферических шарниров у машин в зависимости от марки достигает 30-100 тыс. Руб. км. пробега. В зоне риска с преждевременными поломками попадать автомобили, обладающие критериями:

  • на шаровой разорван пыльник;
  • машина часто ездить по некачественной дороге;
  • узел имеет недостаточный объем смазки;
  • пальцы шарнира стерлись, появился зазор, приводящий к разбалтыванию.

Для проверки состояния шаровых опор потребуется подъемник либо домкрат. После поднятия авто тестируемое колесо должно иметь возможность свободно вращаться. Автомобилист берется за верхний и нижний край колеса и слегка покачивает в вертикальной плоскости. Можно просить помощника, чтобы он слегка проворачивал руль. Выработку удастся услышать при определенном положении колеса. Однако люфт в некоторых случаях является следствием недостаточного затягивания либо поломки подшипника ступицы.Также зазор возникает и из-за повреждений сайлентблоков рычага. Потребуется провести дополнительный тест. Используя плоскую часть монтировки, выявляем, необходимо ли менять шаровые. Вставляем ее в просвет между рычагом и поворотной цапфой. Создаем небольшое усилие на рукоятку и следим за узлом. При наличии исправного шарнира люфт будет отсутствовать. Негативными факторами способствуют постукивание и щелчки, возникающие в процессе выполнения на ручку.

Вывод

Научившись самостоятельно диагностировать неисправности шаровой опоры, автовладелец обезопасит себя в пути.Также по возможности требуется быстро смазку под пыльник или проводить полную замену узла.

Насколько важна шаровая опора

Шаровая опора требует к себе особого внимания, которая считает, что контролирует все, обеспечивает скоростной режим и уделяет своему автомобилю должное внимание.

На шкворневому устройству пришел один основной элемент подвески, который называется шаровая опора. Когда она изнашивается до критичной черты, то возникают серьезные проблемы в некоторых моделях автомобилей. Как определить неисправность шаровой опоры, читайте далее.

Шаровой опорой узел, который соединяет ступицу на управляемом колесе и рычаг подвески. Ее задача заключается в возможности поворота ступицы с исходным положением колеса по горизонтали при вертикальном перемещении.

Конструкция шаровой опоры очень проста. Она являет собой палец конусообразной формы с грибообразным или сферическим наконечником, способным вращаться, в то же время, раскачиваться на углы в корпусе опоры.Корпус запрессовывается к рычагу или крепится болтами. В данном случае шаровая опора, как правило, изменяется вместе с рычагом подвески.

В современных ново-введенных узлах в основном используется конструкция не разборная. В ней после установки пальца корпус имеет свойство завальцовываться. Пластиковые или другого рода вкладыши помещаются между корпусом и пальцем. Они работают наподобие подшипника скольжения и вращение с небольшим усилием. Другие шаровые опоры, называемые разборными, для отечественных, старых моделей машин.Люфты в них устраняются с помощью подтяжки крышки.

Причины поломки шаровой опоры

В процессе эксплуатации эти опоры испытывают серьезнейшие нагрузки. В зависимости от места их установки и конструкции подвески, опоры несут на себе большую часть всей массы, а также постоянные стандартные удары при езде на неровной дороге.

Причина из причин в правильной работе шаровой опоры вызывает износ соприкасающихся поверхностей, приводит к увеличенному зазору в промежутке от корпуса до пальца.В результате палец начинает не только вращаться, но и болтаться в корпусе.

Если износ чересчур сильный, то нагрузки на опору, что палец вырвется из корпуса. Как следствие всего этого получается, что опора не в состоянии удерживать колесо, и автомобиль рушится на асфальт.

Увеличение зазора возникает в связи со следующими факторами:

  • естественный износ в совокупности устаревшими материалами,
  • увеличиваются динамические нагрузки во время езды на немаленькой скорости по неровным дорогам,
  • разрывается защитный чехол или пыльник, в результате этого, в результате этого, зазор попадает вода и всякая грязь, и они в свое время усиливают коррозию, да еще и абразивный износ,
  • отсутствие в шарнире смазки (при необходимости ее наличия).

Приведем несколько главных признаков износа шаровых опор:

  • Когда проезжаете по неровной дороге с небольшой скоростью и слышится стук.
  • Если усилие на руль увеличено, и при его повороте слышится скрип спереди машины.
  • Из-за того, что передние колеса виляют, ваша машина движется по траектории неустойчиво.
  • Шины на колесах изношены неравномерно.

Симптомы неисправности

Симптомы неисправности шаровой Описание симптомов и причины возникновения
Стук от колеса во время движения Посторонние звуки будут проявляться на любой скорости, отчетливо заметны при наезде на неровность, яму и тд.Носит как разовый так и повторяющийся характер.
Изменение развал-схождения Колесо у которого неисправна шаровая страдает сильнее всего. Возможен повышенный износ шины по краям.
Авто виляет по дороге В шаровой опоре появляется люфт, следовательно, колесо шатается при езде.
Скрипы во время маневров Скрипы могут быть от рулевой, задних колес, следует прислушиваться именно к передним и во время маневров.
Изменение траектории торможения Машину будет сносить в ту сторону, с которой имеется неисправная шаровая.

Как определить неисправность шаровой

Состояние опор, к сожалению, не всегда могут определить стенды, предназначенные для узлов диагностики подвески. Оценить их состояние можно обычными старыми методами - на ощупь и слух.

Способ №1 Когда происходит проверка на слух, необходимо раскачать машину и прислушаться, что именно в ней стучит.

Способ №2 Для того чтобы избежать ошибок в результате диагностики, при выжатой тормозной педали до самого упора (для исключения люфта подшипников) колесо необходимо покачивать руками. Для этого надо взяться за него в самой верхней и нижней точках. Если люфт все же ощущается, то знайте, что в опоре присутствует зазор, и ее необходимо заменить. А вот для определения величины износа лучше использовать наиболее точные приспособления, а также инструменты.

В классической модели автомобиля ВАЗ есть контрольное специальное отверстие, находящееся в нижней шаровой опоре.Для ее диагностики следует штангенциркулем или глубиномером через это контрольное отверстие под нагрузкой измерить расстояние между торцом шарового пальца и внешней поверхностью корпуса. У автомобилей ВАЗ показатель будет не больше 11,8 миллиметров (для оригинальных опор).

В верхнем опоре люфт можно замерить специализированным с индикатором. Люфт не должен быть выше 0,8 миллиметров.

В том случае, если у вас есть специальные инструменты, если у вас есть специальные инструменты, они могут поставляться вместе с корпусом и пальца.Попросите напарника раскачать колесо. Если люфт имеется, то, как правило, он чувствуется.

Ремонт шаровой опоры

Существует несколько способов ремонта. За расчет, новую шаровую опору заменяют. Замена опоры вместе с одним рычагом является очень даже недешевым удовольствием, так как цена рычага составляет не маленькую сумму, а есть и такие автомобили, у которых много-рычажные подвески (до 5-ти только с одной стороны). Стоимость выполненных работ тоже будет достаточно высокая для нижнего рычага, и вдвое больше - для верхнего.Поэтому услуги реставраторов, которые занимаются ремонтом даже тех опор, которые меняют в сборке с рычагом, значительно востребованы.

Реставрация обходится намного дешевле, чем приобретение новой детали. Это особенно заметнее для опор, которые поставляются в сборе с рычагами. Для их восстановления инстанции.

  • Самая легкая - это переделка шаровой опоры в разборную, смена вкладышей из пластика и полирование пальца.
  • Несколько трудоемкая технология - жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает. Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

Бывают случаи когда шаровая опора просто проваливается в рычаг т.е. впрессовывать ее не требуется, если решите оставить шаровую так то она будит биться в рычаге и ресурс ее будет многократно понижен, решается это сваркой т.е. шаровую цепляют к рычагу точечно на 6-8 точек сварки.

Помните, что подобная экономия, может, причиной неприятностей на дороге, предотвращение этого, рекомендуется использование все-таки новых узлов.

Какой ресурс у шаровой опоры

Служебный срок шаровой опоры в основном зависит от нескольких факторов, он может колебаться от 15 до 120 тысяч километров.

Резко сокращает «жизнь» шаровой опоры даже небольшая трещинка в пыльнике. Она может привести к проникновению воды, грязи и песка в шарнир. Для предотвращения поломки шаровой опоры необходимо наблюдать состояние защитного резинового чехла. Лучше всего это делать на эстакаде.

шаровые опоры прослужили дольше, аккуратнее ездить по разбитым дорогам, а также своевременно заменять поврежденные пыльники.

Шаровая опора

Шаровая опора является одним из основных элементов конструкции современной подвески автомобиля. Именно на эту деталь возлагаются максимальные эксплуатационные транспортные средства. Опытные водители знают, что возникновение каких-либо проблем, связанных с данным узле.
Назначение и устройство шаровой опоры
Шаровая опора монтируется в поворотный кулак передней подвески автомобиля.Основное назначение этой детали - надежное закрепление колес, которое должно быть выполнено таким образом, чтобы обеспечивалось нормальное подвижное состояние кулака. Существуют автомобили, в устройство которых входят сразу несколько шаровых опор (они различаются на нижний и верхний тип).
Признаки износа шаровой опоры и ее ремонт
При неисправности этой детали во время движения машины по неровным участкам дороги работают посторонние звуки в подвеске. В зимнее время можно также слышать характерное поскрипывание.На самом деле, по своему устройству шаровая опора является долговечной деталью. Однако грязь и вода могут негативно сказаться на защитном пыльнике. Не стоит исключать и человеческий фактор, например, шаровая может быть повреждена при проведении ремонтных работ передней подвески.
Лучшим способом проверить возможную неисправность шаровой опоры станет обращение в специализированный автосервис. Специалисты проверить целостность защитного пыльника и люфта. Если последний не обнаружен - будет достаточно заменить только пыльник.При наличии люфта шаровую придется поменять, так как передвигаться с такой поломкой будет просто опасно для жизни!
Многие автовладельцы предпочитают ремонту шаровой опоры ее замену. В нашем магазине вы приобрести необходимые детали достойного качества и по самым приемлемым расценкам

Подобрать шаровые опоры для своего автомомобиля вы сможете в нашем каталоге

или позвонив по телефону (495) 503-93-48

Популярные товары:

Шаровая опора DAEWOO NEXIA

Шаровая опора RENAULT LOGAN

Шаровая опора CHEVROLET LACETTI

Шаровая опора KIA RIO

Шаровая опора HYUNDAI SOLARIS

Шаровая опора FORD FOCUS 1

Шаровые опоры под любые марки автомобилей по приемлемым ценам

Шаровая опора - это элемент ходовой части автомобиля, который соединяет ступицу колеса и рычаг подвески. Основной функцией шаровой опоры является обеспечение устойчивого состояния колеса в горизонтальной плоскости в момент его вертикального сечения.

Конструкция шаровой опоры достаточно проста. Она представляет собой конусообразный палец с резьбой с одной стороны и сферическим или грибообразным наконечником, с другой стороны, которая может вращаться и при этом раскачиваться в корпусе опоры.

В современных узлах применяемых методов не разборной конструкции шаровой опоры.В таких конструкциях после установки пальца корпус завальцовываеться, вкладыши помещенные между корпусом и пальцем роль подшипника скольжения вращение с небольшим усилием.

Благодаря эластичному и герметичному пыльнику, насаженному на палец, минимизируется риск попадания грязи, пыли и пыли в корпусе, полость под пыльником заполняется специальной густойкой.

В нашем каталоге вы найдете шаровые опоры под марки автомобилей по приемлемым ценам.

Шаровая опора - причины не исправности

В процессе эксплуатации автомобиля шаровые опоры испытывают серьезные нагрузки. Как правило, опоры несут на себе большую часть всей массы автомобиля.

Он приводит к увеличенному зазору в промежутке между корпусом и пальцем. В результате палец начинает не просто вращаться, но и болтаться в корпусе.При очень большом износе, нагрузка на опору приводит к тому, что палец вырвется из корпуса. Как следствие всего этого получается, что опора не в состоянии удержать колесо, и автомобиль становится практически не управляемым.

Так же причиной износа смазки могут быть повреждены пыльник, в результате чего порыва пыльника между трущимися поверхностями могут попадать частички грязи, пыль и влага, в итоге пыль приобретает свойства абразива, что, в свою очередь, увеличивает трение и ускоряет износ деталей.

Для предотвращения поломки шаровой опоры необходимо регулярно проверять состояние защитного пыльника, и заменять его в случае необходимости.

Оценить состояние шаровых опор можно обычными старыми методами - на ощупь и слух. К сожалению, эти методы могут точно определить неисправность, поэтому лучше проводить диагностику на специальных стендах, предназначенных для проверки узлов подвески.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
