Настройка карбюратора ваз 21083


Карбюратор Солекс ВАЗ 21083 – устройство, настройка и регулировка

С развитием автомобилестроения, старые модели карбюраторов вытеснили карбюраторы с маркой «Солекс». В отличии от своих собратьев, Солекс осуществляют более точную подачу и помогают автомобилю развивать большую мощность. Такие карбюраторы устанавливаются на двигатели с рабочим объёмом 1,5 литра, переднеприводных автомобилей ВАЗ, семейства «Самара»:ВАЗ 2108; 2109, 21099, 2110.

Главная отличительная особенность карбюратора Солекс от марки ДААЗ, это электромагнитный клапан, регулирующий подачу топлива на время холостом ходу, а также систему подогрева горючей смеси, к которой подсоединены шланги, соединенные с системой охлаждения двигателя.

Устройство карбюратора Солекс ВАЗ 21083

Двухкамерный карбюратор Солекс ВАЗ 21083 устанавливается на атмосферных двигателях автомобилей ВАЗ 21083. Он состоит из крышки и основного корпуса, в которые входят:

  1. Поплавковая камера.
  2. Система пуска.
  3. Система холостого хода с электромагнитным клапаном.
  4. Главная дозирующая система.
  5. Переходная система.
  6. Экономайзер с ускорительным насосом.
  7. Эконостат.

Подача топлива осуществляется из поплавковой камеры по специальным каналам через топливные жиклёры, где бензин смешивается с воздухом, который поступает через воздушные жиклёры. Затем горючая смесь поступает через диффузоры карбюратора непосредственно в двигатель. Привод дроссельных заслонок на данном карбюраторе механический и изменяется в зависимости от силы нажатия педали акселератора. В карбюраторе предусмотрена регулировка горючей смеси винтами количества и качества.

Маркировка жиклёров

Для каждой системы карбюратора, предусмотрены жиклёры разного сечения, поэтому во время ремонта важно знать, какого сечения нужен топливный или воздушный жиклёр. Приобретая автомобиль, с ним идёт сервисная книга, в которой отмечены основные характеристики и его устройство, а также схема маркировки жиклёров в зависимости от модели карбюратора.

В главной дозирующей системе предусмотрены топливные жиклёры с маркировкой 80 или 95 для первичной камеры и 100 для вторичной. Также имеются воздушные жиклёры 150, 155, 165 для первичной камеры и жиклёр 125 для вторичной. В систему холостого хода входят топливные жиклёры маркировки 38-44 и 50, а воздушные 170 и 160. Во вторичной камере переходной системы топливные жиклёры 50 и 80, а воздушные 120 и 150. Для главной дозирующей системы, предусмотрен топливный жиклёр 85.

Регулировка карбюратора Солекс ВАЗ 21083

Чтобы карбюратор исправно работал, его необходимо правильно отрегулировать и настроить. Такую работу довольно не сложно сделать своими руками, просто нужно быть внимательным и не боятся осуществлять регулировку самому.

Чтобы отрегулировать качество горючей смеси, нужно предварительно прогреть двигатель до своей рабочей температуры, затем поворачивая винт количества топливной смеси выставить 800-900 об/мин. Теперь плоской отвёрткой нужно постепенно откручивать винт качества, пока мотор не затроит.

После, винт качества очень аккуратно закручивается, пока двигатель не станет работать ровно.

Бывают случаи, когда при такой регулировке, работа двигателя остаётся прежней и не меняется. Это возможно по нескольким причинам:

  • загрязнение канала винта качества;
  • загрязнение топливного жиклёра электромагнитного клапана;
  • неисправность электромагнитного клапана.

Электромагнитный клапан может не работать из-за обрыва фишки либо проводов, идущим к клапану либо из-за неисправности самого сердечника. В таком случае клапан заменяется на новый, загрязнённые каналы и жиклёры прочищаются сжатым воздухом.

Регулировка уровня топлива в поплавковой камере осуществляется на снятой верхней крышке карбюратора, путём подгибания пластины, которая держит поплавки. Каждый поплавок измеряется специальным щупом, чтобы зазор между самим поплавком и поверхностью крышки был в пределах 1-1,5 мм. Точная настройка поплавков обеспечит постоянную поддержку уровня топлива и его бесперебойную подачу.

Помимо этого стоит отрегулировать натяжение троса воздушной и дроссельной заслонки, чтобы двигатель смог запуститься зимой и работал без перебоев.

Регулировка натяжения троса воздушной заслонки осуществляется при вытянутом подсосе из салона автомобиля, натяжение и фиксации положения троса на приводе заслонки. Так же регулируется натяжение троса дроссельной заслонки, то есть при отпущенной педали газа, она должна быть закрыта.

Правильная настройка карбюратора Солекс ВАЗ 21083, обеспечит рациональную дозировку горючей смеси на любых оборотах двигателя, без чрезмерного расхода топлива.

Регулировка оборотов холостого хода двигателя автомобиля с карбюратором 2108, 21081, 21083 Солекс

При возникновении некоторых неисправностей в работе двигателя ( горячий двигатель не запускается , двигатель запускается и глохнет ,неустойчивые обороты холостого хода и пр.), при замене карбюратора, после его ремонта необходимо провести регулировку холостого хода.

Ее цель — добиться устойчивой работы двигателя автомобиля на холостом ходу с минимальной частотой вращения коленчатого вала).

Необходимые инструменты

— тахометр Для определения частоты вращения коленчатого вала.

Можно использовать встроенный в щиток приборов панели (на автомобилях оборудованных тахометром). Можно подключать отдельный прибор (тахометр, автотестер или мультиметр, работающие в режиме тахометра). Лучше использовать отдельно подключаемый прибор так как более точно будет определена частота вращения коленчатого вала двигателя, а следовательно регулировка холостого хода будет выполнена более качественно.

Возможна также регулировка на слух, но для ее проведения необходим некоторый опыт в ремонте автомобилей.

— отвертка шлицевая Для вращения винта «качества» топливной смеси. Ширина лезвия 3 мм.

Подготовительные работы

1. Прогреваем двигатель до рабочей температуры (85-90°).

2. Утапливаем до упора рукоятку привода воздушной заслонки карбюратора («подсос»).

Воздушная заслонка должна быть полностью открыта.

воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью открыта

3. На заглушенном двигателе подключаем тахометр (мультиметр, автотестер).

Если прибора нет, то этот пункт пропускаем. Плюсовой вывод прибора к выводу «К» катушки зажигания, минус к «массе» автомобиля (кузов, двигатель, минус АКБ).

порядок подключения тахометра (автотестера)

Перед подключением прочитайте инструкцию к своему прибору и следуйте ей.

4. Запускаем двигатель, включаем дальний свет фар и печку.

Регулировка оборотов холостого хода двигателя

Рекомендуемые обороты холостого хода для двигателей оборудованных карбюраторами 2108, 21081, 21083 «Солекс» 750 — 800 об/мин. Добиваемся устойчивой работы двигателя в указанном промежутке. Попросту вращаем вращаем винт «количества» топливной смеси и выставляем частоту вращения коленчатого вала 750 — 800 оборотов в минуту.

регулировочный винт «количества» топливной смеси карбюратора 2108, 21081, 21083 Солекс

Если установить требуемую частоту вращения при помощи одного только винта «количества» не удается, то придется проводить регулировку с подстройкой винта «качества» топливной смеси. Возможно на нем еще стоит пластмассовая заводская заглушка, ее нужно удалить. Прокалываем ее шилом и вытаскиваем при помощи металлического крючка или вворачиваем в нее саморез и извлекаем. Регулировку проводим в три приема, если не добиваемся нужного результата повторяем ее еще раз или два. Перед ее проведением желательно проверить правильность установки момента зажигания и исправность высоковольтных проводов. свечей зажигания, отсутствие «подсоса» постороннего воздуха в карбюратор.

1. Шлицевой отверткой вращаем винт «качества» топливной смеси и добиваемся максимальной частоты вращения коленчатого вала двигателя.

Вращаем и вправо, и влево пока не найдем нужное положение винта с максимальной частотой. Определяем его по тахометру или на слух.

винт «качества» топливной смеси карбюратора 2108 Солекс

2. Вращаем винт «количества» топливной смеси, выставляем 900 оборотов в минуту.

Заворачивая винт (по часовой стрелке) мы тем самым приоткрываем дроссельную заслонку первой камеры и обороты возрастают, выворачивая винт (против часовой стрелки) мы прикрываем дроссельную заслонку и обороты падают.

Поэтому, опять же, ищем нужное положение винта «количества» при котором обороты будут соответствовать этому значению (900 об/мин).

3. Заворачиваем винт «качества» и устанавливаем искомые 800 оборотов в минуту.

При необходимости регулировку повторяем.

Если устанавливается другой карбюратор вместо старого или менялся винт «качества», или карбюратор разбирался и собирался в связи с ремонтом, то перед регулировкой заворачиваем винт «качества» до упора (по часовой стрелке), а затем выворачиваем его на 3 — 4 оборота и начинаем регулировку. Примечания и дополнения

— После окончания регулировки понажимайте на педаль «газа», двигатель должен без перебоев увеличивать частоту вращения коленчатого вала и не глохнуть при ее отпускании. Если есть «провал», проведите регулировку еще раз или слегка обогатите смесь вращением винта «качества» смеси. Допускается поднять обороты холостого хода до 900 об/мин.

— При вращении винта «качества» смеси по часовой стрелке содержание СО в выхлопе двигателя уменьшается. Вообще данная регулировка на исправном двигателе с исправной системой зажигания позволяет добиться содержания СО в выхлопе не более 1.5 %.

— Если вращением винтов не удается установить нормальные обороты холостого хода и двигатель вяло или совсем не реагирует на их вращение, то значит топливо поступает в смесительную камеру в обход системы холостого хода. Это возможно из-за того, что не до конца завернут электромагнитный клапан карбюратора (или заглушка установленная вместо него) и топливо идет мимо топливного жиклера системы холостого хода установленного в клапане или заглушке. Да и сам жиклер может быть с отверстием большего чем необходимо диаметра. Дли проверки снимаем на работающем двигателе с клапана провод — двигатель должен заглохнуть. Не заглох — проверяем электромагнитный клапан.

Клапан исправен, тогда регулируем уровень топлива в поплавковой камере и проверяем игольчатый клапан. После всего регулировку холостого хода повторяем.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей на сайте по регулировке карбюратора Солекс

— Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

— Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюратором Солекс

Сравнительный тест-ремонт автомобилей

— Проверка и регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073 Солекс

Особенности карбюратора Солекс 21083 – настройка и схема

Карбюратор Солекс 21083 пользуется немалой популярностью. Его используют на машинах с системой зажигания бесконтактного типа. Это один из эмульсионных карбюраторов, который состоит из двух камер, в которых дроссельные заслонки открываются последовательно.

Устройство карбюратора Солекс 21083

Существуют различные версии карбюратора Солекс, однако 21083 – это базовый вариант устройства, сечение диффузоров которого является минимальным. Этот карбюратор предназначен для установки на 1,5-литровый движок автомобиля ВАЗ. Именно Солекс 21083 пользуется огромным спросом, так как из этой модели можно сделать Солекс различных модификаций. Помимо этого, имеется возможность проточки карбюратора под требуемый размер диффузоров.

Согласно официальным данным, установка карбюратора Coлeкc 21083 нежелательна на силовые агрегаты, рабочий объем которых является гораздо большим 1,5 л, поскольку на высоких оборотах двигатель будет «душиться». Также необходимо брать во внимание тот факт, что рассматриваемая модель обеспечивает подачу обедненной смеси, в связи с чем для получения нормальных скоростных показателей на моторе УЗАМ придется произвести замену жиклеров. Рассмотрим пример настройки этого карбюратора на вышеупомянутом силовом агрегате.

Регулировка карбюратора Солекс 21083 – основные нюансы

Процедура настройки карбюратора Солекс начинается с выставления требуемого уровня в поплавковых камерах. Рекомендуется выставлять уровень по отношению к крышке Солекса. Для этого нужно применять шаблон, который есть в инструкции по регулировке выбранного карбюратора.

Далее необходимо настроить обороты холостого хода. Нужно выполнить следующие действия:

  1. Установить винт качества в позицию 5-6 оборотов, причем его надо выкрутить из завернутого крайнего положения.
  2. Выкручиваем винт количества оборотов до тех пор, пока в вакуумной трубке, которая соединена с распределителем зажигания, не исчезнет разряжение. Затем проверяем, может ли прогретый мотор держать холостые обороты в пределах 5-1,5 тыс. об/мин.
  3. Если стрелка тахометра превышает 800 об/мин, выкручиваем винт количества до тех пор, пока она не опустится до этой отметки. Если обороты более низкие, на данном этапе делать ничего не нужно.
  4. Медленно закручиваем винт качества смеси до тех пор, пока мотор не начнет работать стабильно и равномерно. Постарайтесь по максимуму обеднить смесь, поскольку чем сильнее вы закрутите винт, тем беднее будет смесь, что сказывается на уровне СО.
  5. Используем винт количества для того, чтобы выставить обороты на холостом ходу. В летний период нужно добиться результата 800-900 оборотов в минуту, а зимой данный показатель должен составлять около 900-1000 оборотов в минуту.

Подбор жиклеров на карбюратор Солекс

Подбирать жиклеры на 21083 необходимо с учетом рабочего объема силового агрегата. К примеру, для двигателей большого объема лучшим выбором станут маленькие жиклеры, поскольку увеличение объема приводит к увеличению количества воздуха, которое проходит через диффyзop, что сразу же сказывается на расходе топлива.

Для карбюратора Солекс 21083 жиклеры нужно подбирать в следующем порядке – сначала топливный, а потом – воздушный. Сначала надо осуществить подбор жиклеров для первой камеры, а уже потом – для второй. Специалисты утверждают, что сначала лучше найти оригинальный вариант карбюратора, предназначенный для конкретного двигателя (объем должен быть таким же, как у вас), и протестировать заводские жиклеры.

Тюнинг карбюратора Солекс 21083

Нередко доработка карбюратора Солекс приводит к существенному повышению эффективности его использования. Как правило, автолюбители применяют следующие варианты тюнинга карбюратора Coлeкc 21083:

  • Удаление ЭПXX приводит к повышению производительности силового агрегата, но и потребление топлива возрастает примерно на 5-7 процентов.
  • Установка другого уровня топлива в поплавковой камене и использование иной иглы клапана. Такие действия приводят к более стабильному уровню и уменьшают вероятность слишком сильного обеднения смеси на переходных и самых мощных режимах. Применение запорной иглы из резины обеспечивает возможность держать уровень максимально ровно.
  • Дроссельное распиливание – еще один вариант тюнинга карбюратора Солекс. Суть данного метода заключается в том, что в дроссельной заслонке делают отверстия меньшего размера, в результате чего уровень СО падает, хотя на холостом воду количество СН не меняется. Помимо этого, состав смеси распределяется максимально равномерно, а потребление горючего уменьшается на 1-2%.
  • Некоторые мастера полируют диффузоры, в результате чего снижаются аэродинамические потери. Для получения желаемого результата полировать их нужно почти до зеркального вида.

Опыт многих автовладельцев показывает, что карбюратор Coлeкc 21083 – это очень надежная разработка, которая отлично справляется со своими задачами даже без различных модернизаций. В связи с этим Автопаб советует применять разные варианты тюнинга карбюратора Солекс только в тех ситуациях, когда его работа вам не нравится.

Кстати, не забудьте изучить статью о том, как работает карбюратор!

Рекомендуем также обратить внимание на видео про карбюратор Солекс:

Тюнинг карбюратора Солекс 21083 для улучшения технических характеристик

Многие автолюбители предпочитают увеличить эффективность работы заводского карбюратора, тем самым делая ряд доработок.

Тюнинг карбюратора Солекс 21083 – отличная возможность наиболее оптимально настроить под свои предпочтения и стиль вождения систему подачи топлива. Делая тем самым свое авто более приемистым и резвым, технические характеристики в этом случае улучшаются, но, как правило, приходится жертвовать экономичностью.

Данный карбюратор можно внедрить и на девятку, поэтому делая тюнинг двигателя ВАЗ 2109, заодно можно и позаботиться о тюнинге карбюратора, ведь одно другое дополняет. И в итоге получится очень резвая машины, которая сможет потягаться с иномарками. И вообще, тюнинг своими руками — дело хорошее и очень полезное для автомобиля и его хозяина.

Доработка карбюратора Солекс ВАЗ 21083

Рассмотрим, в чем заключается главная доработка карбюратора Солекс ВАЗ 21083:

  • установка нового уровня топлива в поплавковой камере с заменой иглы клапана. Благодаря этому удается достичь высокой стабильности показания уровня, а также исключить переобеднение подающейся топливной смеси на переходных и мощностных режимах;



  • установка резиновой запорной иглы позволит стабильно держать уровень, что также способствует лучшим демпферирущим свойствам и отличается высокой надежностью;
  • удаление системы ЭПХХ, что позволит значительно увеличить надежность работы мотора, но такая операция может привести к увеличению расхода топливной смеси на 5-7%;
  • при помощи дроссельного распиливания дорабатывают карбюратор Солекс 21083. Для этого в дроссельной заслонке выбирают, таким образом, диаметры отверстий, чтобы они несколько меньше были оптимальных. Такая регулировка карбюратора Солекс 21083 позволяет снизить содержание СО в отводящих (отработанных) газах, также при этом выброс СН не увеличивается в режиме холостого хода. Кроме этого, существенно улучшается плавное и ровное распределение состава подающей смеси по всем цилиндрам при работе в режиме холостого хода. Благодаря этому удается снизить расход топлива в среднем на 1-2% даже на ВАЗ 2106;
  • благодаря полировке диффузоров удается значительно уменьшить аэродинамические потери и увеличить скорость потока. Как правило, полировать рекомендуется до идеального зеркального состояния. Делая тюнинг ВАЗ 2109 можно также отполировать карбюратор.

В общем, доработка карбюратора Солекс 21083 позволяет добиться более стабильной работы устройства и лучших тяговых характеристик авто. Данный тип карбюратора и его модификация — карбюратор Солекс 21083 1107010 отличаются своей простой конструкцией, отличными техническими данными, экономичностью и надежностью.

Даже без проведения различных доработок карбюратор Солекс 21083 позволяет добиться отличных технических показателей и экономии топлива в сравнении со своими аналогами, такими как «Вебер» и «Озон».

Карбюратор Солекс 21083, настройка которого позволяет добиться оптимальной работы топливной системы и двигателя для каждого водителя индивидуально. Рассмотрим более подробно, с чего следует начинать настройку карбюратора.

Для начала выставляют уровень в поплавковых камерах. Стоит отметить, что уровень необходимо выставлять строго относительно крышки карбюратора. Такую операцию правильнее всего проводить по специальному заготовленному шаблону, который можно найти чаще всего в руководстве пользователя для конкретного типа карбюратора.

Далее начинается следующий этап регулировки карбюратора ВАЗ 21083 Солекс, а именно настройка оборотов холостого хода. В таком порядке:

  • предварительно винт регулирования качества смеси устанавливают в положение примерно 5-6 оборотов, и при этом его необходимо вывернуть из завернутого крайнего состояния;
  • следует вывернуть винт регулировки оборотов до состояния исчезновения в вакуумной трубке разряжения, которая идет непосредственно к распределителю зажигания. Далее необходимо проверить, как держит прогретый двигатель авто холостые обороты на уровне 500-1500 об/мин;
  • в случаях если обороты на холостом ходу превышают значение 800, то необходимо снизить их до уровня 800 (при помощи выкручивания винта количества подающей топливной смеси). Если же обороты значительно меньше, то пока оставляем все без изменений;
  • после этого заворачивается постепенно винт «качества смеси» до того момента, пока не появится устойчивая и равномерная работа двигателя. Также при этом необходимо добиться максимально допустимого «забеднения» топливной смеси, чем глубже будет завернут винт, тем беднее будет смесь, а значит меньше будет содержание СО;
  • при помощи винта «количества подаваемой смеси» выставляются холостые обороты. Оптимальные показатели для летнего сезона составляют 800-900 об/мин, а для сезона зимнего на уровне 900-1000 об/мин.

Рекомендуемая статья:  Как быстро продать автомобиль по выгодной цене

Доработка карбюратора Солекс 21083 может осуществляться при помощи замены жиклеров, в зависимости от объема установленного двигателя. Таким образом, под объемы 1.5-1.7 куб. лучше всего ставить жиклеры маленькие. Чем больше объем двигателя, тем больше будет проходить воздуха в единицу времени через диффузор, и как следствие буде потребляться большое количество топлива.

Правильнее всего начинать подбор жиклеров с топливного, а после переходить к воздушному жиклеру. Также следует учесть, что сначала выполняется подбор для первой камеры, а затем уже после установки жиклеров на нее переходят ко второй.

Ремонт карбюратора Солекс 21083

Ремонт карбюратора ВАЗ 21083 Солекс может потребоваться в случаях нестабильной работы топливной системы, когда с помощью простой регулировки не удается ничего сделать. Наиболее часто требует замены ремкомплект, а также необходима чистка жиклеров, которые могут забиваться от качества топлива, которое оставляет желать лучшего.

Карбюратор Солекс 21083, ремонт которого не всегда можно выполнить в домашних условиях, требует особого подхода. Ведь неправильный подход к решению данного вопроса может только навредить карбюратору, и даже всей топливной системе.

Квалифицированные специалисты на СТО быстро и точно определят причину неисправности карбюратора Солекс 21083 и устранят ее максимально быстро. После чего проведут правильную настройку холостого хода, качества и количества подающей смеси.

Но задача облегчается благодаря огромному количеству полезного видео о ремонте карбюратора Солекс 21083, именно на видеозаписях пошагово показано что и когда нужно делать во время тюнинга карбюратора Солекс:

Alex S Ноябрь 12th, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль, Советы автомобилистам, Тюнинг ВАЗ

Карбюратор ВАЗ 21083 – замена жиклеров, регулировка поплавка + Видео » АвтоНоватор


История и устройство – чем примечателен ВАЗ 21083?

В конце 80-х, когда с конвейера сошел первый ВАЗ 21083, карбюраторный тип двигателя был монополистом – об инжекторах на ВАЗ тогда еще даже не мечтали. Эта модель с первых дней получила высокие оценки водителей как одна из лучших в серии ВАЗ. Однако тогда мало задумывались о цене бензина, чего не скажешь сейчас.

Автомобиль ВАЗ 21083 имеет 2 двери, очень хорошую обтекаемую форму, что важно при движении, а также отлично держится на дороге. Основными характеристиками данной модели является четырехцилиндровый двигатель объемом 1,3 л. Некоторые модели выпускались объемом 1,1 л, однако они не очень хорошо себя зарекомендовали. Производство таких авто носило скорее тестовый характер, и всего машин было выпущено немного.

ВАЗ 21083 имеет порядка 70 л/с в своем двигателе, способен набирать скорость до 160 км/час. За счет своего карбюратора Солекс эта модель автомобиля достаточно экономична. Средний расход достигает 5,5–6 литров на 100 км. Карбюратор автомобиля очень хорошо технически продуман и непривередлив к качеству топлива.

Впервые карбюраторы Солекс были применены во Франции, там же они и получили свое название. На заводах отечественного рынка переделали данный вид устройства и внесли некоторые изменения и доработки. Карбюратор типа Солекс начали устанавливать на автомобили практически сразу с первыми выпусками этой модели ВАЗ.

Самым заметным изменением в конструкции двигателя стала установка карбюратора не вдоль, как в предыдущих моделях ВАЗ, а поперек. Изменить конструкцию двигателя под капотом пришлось из-за того, что необходимо было улучшить и сделать более устойчивой работу двигателя в автомобиле при большом подъеме и резком спуске. Позже этот тип карбюратора стали применять и устанавливать на всех автомобилях ВАЗ.

Сборка верхней части (крышки) карбюратора Солекс


Соберем полностью разобранную верхнюю часть (крышку) карбюратора 2108, 21081, 21083 Солекс.

Сборка верхней части (крышки) карбюратора Солекс 2108, 21081, 21083

— Присоединяем топливоподающий штуцер и сетчатый фильтр с пробкой

На штуцер надеваем медное уплотнительное кольцо, вворачиваем его в крышку и затягиваем до упора ключом на 13 мм (момент затяжки не слишком большой). Сетчатый фильтр вставляем в пробку, устанавливаем на нее медную уплотнительную шайбу и заворачиваем ее в посадочное отверстие. Опять же затягиваем с силой, но без фанатизма. Сетчатый фильтр перед установкой желательно прочистить зубной щеткой смоченной в ацетоне, пробку под фильтр, штуцер и посадочные отверстия в крышке проверить на предмет загрязнения, все продуть сжатым воздухом.


Установка сетчатого фильтра карбюратора Солекс

— Устанавливаем на место воздушную заслонку вместе с осью

Присоединяем возвратную пружину оси воздушной заслонки к штифту на ее рычаге (если она была по каким-либо причинам снята). Задвигаем ось в посадочное отверстие в крышке до упора. Надеваем возвратную пружину оси воздушной заслонки на аналогичный штифт на крышке. В прорезь на оси сверху вставляем воздушную заслонку (полукруглой частью вверх). Фиксируем заслонку двумя винтами, но окончательно их не затягиваем. Несколько раз закрываем – открываем воздушную заслонку и добиваемся такого ее положения, при котором она при закрытии полностью перекрывает сечение воздушного патрубка первой камеры карбюратора. Затягиваем винты. Проверяем еще раз перекрытие. При необходимости воздушную заслонку можно слегка обстучать через деревянную проставку, чтобы она плотнее прилегала к стенкам патрубка. Закерниваем концы винтов крепления воздушной заслонки (чтобы они не выпали во внутрь двигателя от вибрации). Для этого переворачиваем крышку, подставляем по очереди под головку каждого винта металлическую подставку и сверху керном или зубилом наносим удары по торцам винтов, слегка расплющивая их.


Установка воздушной заслонки на карбюратор 2108, 21081, 21083 Солекс

— Собираем пусковое устройство

Визуально осматриваем диафрагму пускового устройства на предмет повреждений (протертостей, трещин). Неисправную заменяем. Проверяем крышку пускового устройства на наличие деформации. Прикладываем ее к корпусу пускового устройства и смотрим наличие зазоров. При обнаружении деформации шлифуем крышку и опять проверяем. Прочищаем и продуваем канал подведения разрежения в корпус пускового устройства. Устанавливаем диафрагму с тягой. Продеваем изогнутый наконечник в паз в корпусе пускового устройства и вводим его в зацепление со штырьком на рычаге воздушной заслонки. Вворачиваем в крышку регулировочный винт приоткрытия воздушной заслонки и наворачиваем на него контргайку (если они были сняты ранее). Окончательно его не закрепляем, так как потом необходимо будет регулировать пусковые зазоры. Устанавливаем пружину и прижимаем ее крышкой. Крышка пускового устройства устанавливается строго в одном положении – отверстие в крышке должно совпадать с выступающей из корпуса трубкой канала подведения разрежения. Закрепляем крышку четырьмя винтами.


Сборка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Собираем поплавковый механизм

Вворачиваем корпус игольчатого клапана в посадочное гнездо на крышке. Перед этим на него надеваем медное уплотнительное кольцо. С усилием, ключом на 11, затягиваем корпус клапана. Устанавливаем картонную прокладку на крышку карбюратора. Если старая повреждена, заменяем ее новой. Прокладка устанавливается только в одном положении. Вставляем иглу в корпус клапана. Она ставится отверстиями на специальные выступы на крышке. Вдеваем язычок на рычагах поплавков петлю иглы и вставляем поплавки между кронштейнами крышки. Продеваем ось поплавков через отверстия в кронштейнах и рычагах поплавков, легкими ударами загоняем ее до упора. Выставляем параллельность поплавков, расстояние от прокладки до поплавков, их свободный ход («Установка уровня топлива в поплавковой камере карбюратора Солекс»). Проверяем герметичность игольчатого клапана. Не герметичный следует заменить.


Сборка поплавкового механизма карбюратора 2108, 21081, 21083 Солекс

— Устанавливаем на место рычаг привода воздушной заслонки карбюратора

Перед установкой его можно немного доработать, чтобы устранить возможные проблемы с заеданием и подклиниванием и неполным открытием воздушной заслонки. Поворачиваем крышку боком. В посадочное отверстие на крышке вставляем пружину и сверху шарик-фиксатор. Шарик стараемся не потерять. Прижимаем сверху рычагом привода. При этом штифт на рычаге воздушной заслонки должен войти в паз на рычаге привода. Аккуратно поворачиваем рычаг привода, чтобы шарик-фиксатор попал в отверстие на рычаге привода. Закрепляем рычаг привода болтом. Болт затягиваем ключом на 14. Проверяем четкость работы рычага привода воздушной заслонки. Он должен вращаться без заеданий и закусываний, полностью открывать воздушную заслонку.


Установка рычага привода воздушной заслонки на карбюратор 2108, 21081, 21083 Солекс

— Вворачиваем на место электромагнитный клапан

Затягиваем его от руки так как в дальнейшем предстоит регулировка степени его затяжки на работающем двигателе. Если вместо клапана устанавливается винт-заглушка, то затягиваем его до упора.


Установка электромагнитного клапана на карбюратор Солекс 2108, 21081, 21083

Примечания и дополнения

— Затяжка винтов и отдельных элементов карбюратора производится от руки с небольшим или в ряде случаев средним усилием. Затягивать с большой силой, а также использовать удлиннители ключей не стоит, так как можно повредить резьбу или сам карбюратор.

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS , в Одноклассниках — Twokarburators OK и в Яндекс Дзен — Twokarburators DZ

Еще статьи по карбюратору Солекс 2108, 21081, 21083

— Сборка корпуса карбюратора Солекс

— Разборка карбюратора Солекс

— Замена диафрагмы пускового устройства карбюратора Солекс

— Замена диафрагмы экономайзера мощностных режимов карбюратора Солекс

— Замена мембраны ускорительного насоса карбюратора Солекс

Устройство карбюратора – что за что отвечает?

Карбюратор Солекс в автомобиле служит для подачи топливной смеси в двигатель, где происходит ее дальнейшее возгорание. Он смешивает в необходимом количестве топливо с воздухом, соотношение которых меняется в зависимости от скорости движения. Карбюратор ВАЗ 21083 состоит из двух камер. Именно в них происходит подача и смешивание топлива для дальнейшей работы. Весь основной процесс происходит во второй камере.

Основным механизмом в работе устройства является эконостат, расположен он во второй камере карбюратора. За счет его работы при движении на большой скорости топливная смесь обогащается кислородом. Топливо в карбюраторе поднимается по трубкам. За правильную и равномерную подачу топлива отвечают жиклеры карбюратора. Поэтому очень важно, чтобы они были правильно настроены.

Подача воздуха в карбюратор происходит по специальным каналам в камере и контролируется дроссельной заслонкой. В первой камере дроссельная заслонка регулируется при помощи акселератора. Во второй же камере она открывается и закрывается автоматически.

В холодную пору года двигатель ВАЗ 21083 завести значительно труднее, чем в теплый период, и поэтому требуется более насыщенная горючая смесь. За приготовление такой смеси отвечает пусковое устройство в автомобиле. Пусковое устройство выполняет процесс оттягивания пружины дроссельной заслонки, далее под потоком воздуха открывается воздушная заслонка, вследствие чего происходит равномерное смешивание топливной смеси.

За работу автомобиля на холостом ходу в карбюраторе Солекс отвечает экономайзер. Состоит он из таких элементов, как коммутатор, блок управления и электромагнитный клапан. При долгой и принудительной работе двигателя на холостом ходу количество оборотов может достигать до 2000 об/мин. При нормальной работе это значение не должно превышать 900-1000 об/мин. Во время этого срабатывает экономайзер, который при помощи блока управления и своего клапана перекрывает подачу топлива в систему работы на холостом ходу. Также он выполняет отключение подачи топлива при резком торможении двигателя и во время его работы при движении под уклоном. Данный тип устройства также служит для предотвращения большого выброса углекислого газа в атмосферу.

Регулировка карбюратора солекс

Жиклеры карбюратора Солекс 21083 какие они бывают
Как гласит теория ДВС, начать следует с поплавковой камеры, в которой нужно проверить и отрегулировать уровень топлива.

  • Завести мотор на несколько минут, а затем заглушить.
  • Вытащить воздушный фильтр.
  • Вытащить шланг подачи топлива, ослабив хомут.
  • Отвернуть пять болтов и аккуратно снять крышку карбюратора. Перевернуть крышку и положить её на ровную поверхность.
  • Замерять штангенциркулем расстояние от кромки корпуса поплавковых камер до уровня топлива, находящегося в них. Расстояние должно быть в пределах 25,5 мм. В противном случае, нужно добиться этого значения путем подгибания язычка кронштейна поплавков.
  • Проверить параллельность поплавков к поверхности крышки, если есть расхождения – следует отрегулировать их кронштейны.

Далее регулируется пусковое устройство (ПУ). Теория настройки устройства гласит о необходимости проводить операцию на снятом с машины карбюраторе.

  • Закрыть воздушную заслонку приводом её рычага.
  • Утопить шток ПУ отверткой.
  • Замерить зазоры между заслонкой и стенкой камеры. Сверить с тарировочными данными для вашей модели карбюратора. Если зазор не соответствует, см. следующий пункт.
  • Отпустить контргайку ускорительного насоса и проворачивать регулировочный винт. Воздействуя на винт против хода секундной стрелки, зазор увеличивается, по её ходу – уменьшается.
  • После измеряется зазор дроссельной заслонки первой камеры. Воздушная заслонка должна быть закрыта. Пусковой зазор должен соответствовать тарировочным данным таблицы. Регулируется зазор вращением регулировочного винта дроссельной заслонки.

После проведенных операций настройки, необходимо отрегулировать холостой ход. Настройка ХХ производится на прогретом двигателе. Авторы журнала «теория ДВС» рекомендуют прибегнуть к помощи газоанализатора и тахометра. Если газоанализатора под рукой нет, настройка проходит следующим образом:

  • На неработающем ДВС завернуть до упора винт качества смеси, после чего отвернуть его на 3-4 оборота, предварительно сняв пластиковую заглушку.
  • Завести мотор, убрать подсос, включить дальний свет и вентилятор печки.
  • Винтом количества смеси вывести обороты около 800 об/мин.
  • Винтом качества установить максимальные обороты.
  • Винтом количества смеси доводим обороты до 900 в минуту.
  • Винтом качества устанавливаем обороты двигателя до показателя 800 об/мин.
  • Затягивать винт качества до момента перехода оборотов ДВС в неустойчивую зону, а затем отпустить винт от полуоборота до одного оборота назад.

Главное помнить, что все неисправности приводят к чрезмерному обогащению или к переобеднению смеси и имеют непосредственное влияние на работу вашего автомобиля и его аппетит!

Поломки и их устранение – ремонтируем карбюратор

Довольно часто владельцы авто сталкиваются с проблемой в работе карбюратора Солекс. Происходит это во время движения автомобиля, а также при работе двигателя на холостом ходу. Выявить проблемы в работе карбюратора достаточно просто.

  • При попытке завести автомобиль он может глохнуть, обороты тахометра на панели приборов плавают.
  • При работе на холостом ходу могут появляться выхлопы из трубы автомобиля.
  • Во время движения и переключения передач могут быть провалы в педали газа.

Основным признаком поломки этого устройства является заметное увеличение расхода топлива и уменьшение тяги в автомобиле. Проблемы в работе карбюратора автомобиля могут возникать независимо от поры года. Поэтому стоит отнестись с вниманием к его работе и устранять неисправности на раннем этапе, чтобы не допустить значительной поломки и полного выхода из строя.

Настройка и регулировка поплавков и жиклеров в камере карбюратора – работа очень тонкая и требует некоторых технических навыков и знаний, особенно если вы делаете это в первый раз.

Если нужна полная замена устройства, то тут дело гораздо проще и под силу любому автолюбителю, потому как на этом этапе не нужно разбирать и регулировать устройство – с завода оно уже настроено правильно. Купить новый карбюратор или детали его ремкомплекта можно в любом автомагазине. В наше время данный вид устройства все еще очень хорошо распространен, поэтому вам не составит труда найти необходимые материалы.

Регулировка карбюратора ваз 2108 руками. Регулировка и проверка карбюратора

В статье вы узнаете о том, что такое карбюратор ВАЗ 2108. Регулировка этого механизма невозможна без знания принципов работы всех элементов. Прежде чем начинать настраивать систему впрыска, внимательно изучите конструкцию ее. Это поможет при проведении работ.

Пусковое устройство

При помощи пускового устройства происходит обогащение топливной смеси. Работает оно во время запуска непрогретого двигателя. Справа под рулем имеется рычаг, который с помощью троса воздействует на механизм открывания воздушной заслонки. Когда происходит вытягивание этого рычага, воздушная заслонка постепенно проворачивается на своей оси. И происходит это до того момента, пока она полностью не перекроет подачу воздуха. Обратите внимание на то, что механизм привода воздушной связан с дроссельной заслонкой, которая находится в первой камере. При этом регулировка карбюратора «Солекс» ВАЗ 2108 заключается в том, чтобы установить верные зазоры заслонок. Во время выжимания рычага происходит также небольшое приоткрывание дроссельной заслонки. Во время запуска мотора происходит образование разрежения в коллекторе. Причем разрежение постоянно растет.

Работа двигателя на «подсосе»


А теперь необходимо подробнее рассмотреть его устройство. И регулировка карбюратора ВАЗ 2108, и его ремонт проводятся по определенному алгоритму. Топливная смесь поступает в полость, которая находится в пусковом механизме. При этом диафрагма, которая находится в этом устройстве, преодолевает воздействие пружины. И происходит приоткрывание воздушной заслонки. Когда вы возвращаете рычаг «подсоса» в изначальное положение, происходит уменьшение пусковых зазоров. Они никак не регулируются, зависят от размеров рычага привода, а также формы его вырезов. Самостоятельно изменить их довольно проблематично. В то время когда выжат рычаг «подсоса», педаль акселератора будет управлять только лишь приводом, расположенным на дроссельной заслонке первичной камеры. И в этом случае регулировка холостого хода карбюратора ВАЗ 2108 проводиться не может — заслонка воздуха должна быть полностью открыта. Что касается вторичной камеры, то она блокируется. Благодаря этому получается избежать рывков во время, когда происходит движение на автомобиле, двигатель которого не прогрет.

Электроклапан и экономайзер


Выполняется регулировка карбюратора ВАЗ 2108 своими руками достаточно быстро, если знать конструкцию его. Для обеспечения принудительного холостого хода предусмотрен в системе экономайзер. Его основные части — это датчик-винт, а также электромагнитный клапан. Кроме того, имеется блок управления этим устройством. При помощи электромагнитного клапана происходит открывание подачи бензина в систему холостого хода, а также в первичную камеру карбюратора. В момент, когда на электромагнитный клапан не поступает питание, он полностью закрыт. Открытие производится только лишь после нажатия на педаль акселератора. Кроме того, подача напряжения осуществляется до достижения двигателем частоты вращения значением 1900 оборотов или меньше. Именно так работает карбюратор ВАЗ 2108. Регулировка его — это тонкое дело, без справочной литературы не обойтись. Закрытие клапана производится после отпускания педали акселератора, а также при значительном превышении частоты вращения. Обычно это происходит, если значение превышает 2100 оборотов. Также закрытие электромагнитного клапана производится после того, как будет выключено зажигание.

Впускной коллектор


Если регулировка поплавков карбюратора ВАЗ 2108 («Солекс») выполнена верно, то подача бензина будет происходить в идеальном режиме. Как вы знаете, при помощи карбюратора ВАЗ 2108 происходит образование топливовоздушной смеси в определенной пропорции. Идеальное соотношение — 14 к одному. Другими словами, при расходе топлива объемом один литр происходит потребление воздуха в 14 раз больше. Подача топливовоздушной смеси в камеры сгорания происходит при помощи специальной конструкции впускного коллектора. Он изготовлен из сплава алюминия. Между двигателем и коллектором находится термостойкая прокладка. Крепление произведено при помощи шпилек. Обратите внимание на то, что в автомобиле ВАЗ с индексом 21083 диаметр каналов во впускном коллекторе значительно превышает аналогичные параметры, актуальные для модели 21081 и 2108.

Засорение карбюратора


Когда производится регулировка уровня топлива в карбюраторе ВАЗ 2108, обязательно проведите перед этим очистку системы. Несмотря на то что карбюратор «восьмерки» имеет очень много положительных качеств, он все же способен выловить мельчайшие частицы грязи, пыли, нагара, которые поступают из воздушного фильтра. При этом засоряется главный топливный жиклёр в первичной камере. Также стоит обратить внимание на то, что при сильном износе цилиндров и поршней во впускной коллектор сквозь патрубок сапуна проходит очень много грязного газа. При этом в его составе присутствует нагар, который впоследствии вместе с чистым воздухом обязательно попадёт в карбюратор. Посмотрите на крышку, а именно — на балансировочные отверстия камеры поплавков. Скорее всего, там будет присутствовать очень много грязи.

Засорение жиклеров


В обязательном порядке производится регулировка поплавка карбюратора ВАЗ 2108. Если не сделать это, то система впрыска будет заливаться топливом. В бензин, который находится в камере поплавка, эти частицы обязательно попадут. При этом, конечно же, бензиновый жиклёр схватывает это топливо, вследствие чего происходит засорение. Такую неисправность можно диагностировать по тому признаку, что во время нажатия на педаль акселератора мотор начинает глохнуть. В этом случае не хватает топлива для питания первой камеры.


Выход из сложившейся ситуации один — необходимо вытянуть рычаг привода воздушной заслонки, после чего нажать на педаль акселератора. И только так можно доехать до места проведения ремонта. Необходимо тщательно очистить карбюратор, в противном случае он вряд ли сможет функционировать в нормальном режиме. Обратите внимание на то, что многое в функционировании карбюратора зависит от того, в каком состоянии находится бензиновый фильтр. Необходимо поддерживать в чистоте карбюратор ВАЗ 2108. Регулировка его должна проводиться при условии, что все элементы новые установлены. Очень часто водители меняют бронепровода на втором и третьем цилиндрах местами, после чего заводят двигатель и резко газуют. Это позволяет выбить все мелкие частицы из жиклеров карбюратора.

«Уязвимые места» карбюратора


К сожалению, очень много уязвимых мест в карбюраторе «восьмерки». В частности, это система холостого хода. На самом краю электромагнитного клапана находится небольшой жиклёр, в котором есть отверстие диаметром 0,4 миллиметра. Другими словами, даже самая маленькая пылинка может значительно затруднить проход бензина по каналам системы для обеспечения холостого хода. При этом будут появляться такие симптомы, как остановка двигателя во время работы в режиме холостого хода, а также резкие дергания во время перехода с одной передачи на другую. Поэтому необходимо знать, из каких элементов состоит карбюратор ВАЗ 2108. Регулировка его без знания устройства невозможна. И чтобы избавиться от этой проблемы, необходимо выкрутить электромагнитный клапан, после чего аккуратно снять бронзовый наконечник. Хорошенько продуть этот наконечник, чтобы в отверстиях не осталось соринок. Обратите внимание на то, что затяжку электромагнитного клапана необходимо проводить до упора, но не прикладывать слишком много усилий, так как можно разрушить всю резьбу.

Неустойчивый холостой ход


Также на холостой ход влияет прокладка экономайзера. Ее поломка выдает себя симптомами: работа двигателя становится нестабильной во время функционирования на холостом ходу. Даже прогретый мотор плохо запускается, а из глушителя валит дым с черным оттенком. Это основные поломки, которые случаются с карбюратором на автомобилях ВАЗ, начиная с модели 2108. Обратите внимание, что в случае, если через сапун в карбюратор поступает очень много нагара, лучше всего отключить патрубок и направить его под днище автомобиля. В этом случае весь нагар уходить будет подальше от карбюратора. Также обязательно необходима регулировка расхода топлива ВАЗ 2108. Карбюратор должен создавать идеальную для работы смесь.

ПРИМЕЧАНИЕ
Полная разборка карбюратора на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 необходима, если после промывки карбюратора ацетоном или специальным очистителем с частичной разборкой в жиклерах и каналах остались загрязнения или не устранены заедания воздушной и дроссельных заслонок.

ПРЕДУПРЕЖДЕНИЯ
Без крайней необходимости не отворачивайте на карбюраторе винты крепления воздушной и дроссельных заслонок и не снимайте заслонки — смещение заслонок приведет к заеданию. Не вынимайте малые диффузоры из главных воздушных каналов и запрессованные в корпус и крышку карбюратора латунные трубки, штуцера и клапан экономайзера мощностных режимов — ослабление их посадки вызовет отказ карбюратора. Не снимайте защитный колпачок винта регулировки начального положения дроссельной заслонки второй камеры и не вращайте винт: это приведет к необратимому изменению заводской регулировки карбюратора, восстановить которую без специального оборудования невозможно.

1. Выверните из карбюратора электромагнитный клапан. Извлеките топливный жиклер из корпуса клапана.

2. Отверните пять винтов крепления крышки карбюратора, и снимите крышку карбюратора.

3. С помощью тонкой отвертки или проволоки вытолкните ось поплавков.

4. Выньте ось и снимите поплавки.

5. Аккуратно снимите прокладку крышки карбюратора. Замените надорванную или сильно обжатую прокладку крышки карбюратора. Обратите внимание на следы от контактов с уплотняемыми поверхностями. Прерывистые следы указывают на повреждения привалочных поверхностей корпуса или крышки карбюратора.

6. Выверните топливный клапан и…
7. …снимите с топливного клапана уплотнительное кольцо.

8. Не допускается свободное перемещение в седле и большой поперечный люфт иглы топливного клапана. Демпфирующий шарик должен легко утапливаться в гнездо иглы и четко возвращаться в исходное положение возвратной пружиной. Если это не так, замените топливный клапан в сборе, так как топливный клапан неразборный. Сильно обжатое уплотнительное кольцо топливного клапана замените.

9. Отверните четыре винта крепления крышки пускового устройства.

10. Снимите крышку пускового устройства с диафрагмой.

11. Аккуратно отсоедините диафрагму от крышки пускового устройства и выньте пружину диафрагмы.

12. Отверните пробку топливного фильтра.

13. Выньте пробку топливного фильтра с вставленным в нее фильтром.

14. Если нужно снять с карбюратора рычаг привода воздушной заслонки, аккуратно отверните ось, вынув при этом стопорный шарик с пружиной из-под рычага, и снимите рычаг.

15. Осторожно подденьте отверткой распылители ускорительного насоса, и выньте распылители ускорительного насоса из карбюратора.

16. Отверните четыре винта крепления крышки ускорительного насоса, и снимите крышку ускорительного насоса.

17. Снимите диафрагму и пружину ускорительного насоса.

18. Отверните три винта крепления крышки экономайзера мощностных режимов.

Некоторые узлы автомобиля нуждаются в очень точной настройке. К числу таких узлов относится и карбюратор. Достаточно самого незначительного загрязнения или нарушения настроек — и в работе двигателя начинаются проблемы. О том, как произвести регулировку карбюратора на ВАЗ 2108, мы и расскажем читателям в данной статье.

Когда регулировать: основные признаки неисправности

Главная проблема для любого карбюратора — некачественный бензин. Именно из-за него в этом узле возникают загрязнения, нарушающие работу всего двигателя. Убедиться в низком качестве бензина просто: достаточно выкрутить свечи. Если они покрыты белым налётом, значит, бензоколонку пора менять, а карбюратор — чистить и настраивать . Есть ещё несколько характерных признаков неисправного карбюратора.

  • Двигатель начинает троить (то есть работают только три цилиндра из четырёх).
  • Машина трогается с места рывками, которые могут возникать и в процессе движения.
  • Даже на холостом ходу двигатель работает нестабильно.
  • Расход топлива значительно увеличился.
  • Двигатель реагирует на нажатие педали газа с ощутимой задержкой.

Необходимые инструменты

  1. Средство для очистки карбюратора.
  2. Комплект рожковых ключей.
  3. Отвёртка с плоским жалом (средних размеров).
  4. Плоскогубцы.
  5. Тахометр.

Как отрегулировать карбюратор ВАЗ 2108 своими руками

  1. Открывается капот автомобиля, с поверхности карбюратора удаляются все загрязнения, снимается воздушный фильтр. Воздушный фильтр ВАЗ 2108 и датчик снимаются
  2. После очистки проверяется натяжение троса дроссельной заслонки. Натяжение не должно быть слишком сильным. Вместе с тем провисания тоже наблюдаться не должно. Для регулировки натяжения гайка наконечника, находящаяся на защитной рубашке троса, зажимается рожковым ключом на 13, а контргайка при этом ослабляется другим ключом.
  3. После ослабления троса устанавливается нужное расстояние между наконечником и гайкой. Правило таково: когда педаль газа не нажимается, заслонка полностью закрывается. Когда педаль полностью нажимается — заслонка полностью открывается.

    Регулировка троса дроссельной заслонки карбюратора ВАЗ 2108

  4. После выставления нужного расстояния контргайка затягивается, длина троса заслонки надёжно фиксируется.
  5. Теперь проверяется длина свободного хода тяги воздушной заслонки. Когда рукоятка привода нажимается полностью, заслонка находится в положении «открыто». Если этого не наблюдается, требуется регулировка.
  6. Болт, которым тяга крепится к рычагу, ослабляется рожковым ключом на 10.
  7. Далее рычаг заслонки поворачивается, после чего рукоятка привода утапливается в корпус.
  8. Трос тяги воздушной заслонки зажимается плоскогубцами, вытаскивается из защитной рубашки на необходимую длину, после чего крепёжный болт затягивается.
  9. Рукоятка привода вытягивается, при этом контролируется угол закрытия воздушной заслонки. Если оказывается, что закрытие неполное, крепёжный болт снова отворачивается и защитная рубашка на тросе немного сдвигается. Эти манипуляции производятся до тех пор, пока закрытие заслонки при вытянутом рычаге привода не будет полным.

    Длина троса воздушной заслонки регулируется двумя рожковыми ключами

  10. Теперь регулируется пусковое устройство карбюратора. Для этого рукоятка привода воздушной заслонки полностью вытягивается из корпуса.
  11. Двигатель автомобиля запускается.
  12. Заслонка с помощью отвёртки открывается приблизительно на треть.

    Дроссельная заслонка отвёрткой открывается на треть

  13. После этого рожковым ключом на 7 подтягивается винт, регулирующий объём подаваемой топливной смеси. Он затягивается до тех пор, пока скорость вращения двигателя не достигнет 3300 об/мин (показания в ходе регулировки снимаются с помощью тахометра).
  14. Как только вышеуказанная цифра достигнута, заслонка аккуратно закрывается, после чего начинается постепенное ослабление контргайки. Ослаблять её нужно до тех пор, пока скорость не достигнет 2900 об/мин.
  15. Как только эта цифра достигается, гайка фиксируется, а воздушный фильтр ставится на место.
  16. Для регулирования режима холостого хода количество оборотов коленвала доводится до максимума. Делается это с помощью винта, регулирующего качество топливной смеси.

    Винты реуглировки системы холостого хода карбюратора ВАЗ 2108–2109: 1 — регулировочный винт количества смеси; 2 — регулировочный винт качества (состава) смеси; 3 — уплотнительное кольцо; 4 — заглушка регулировочного винта

  17. Затем с помощью винта, регулирующего объём подаваемой смеси, количество оборотов коленвала снижается до тех пор, пока не достигается уровень, который превышает оптимальный уровень холостого хода на 100 об/мин.
  18. После этого с помощью винта для регулировки качества смеси обороты коленвала вновь снижаются до нормального значения (оно указывается в инструкции по эксплуатации автомобиля). На этом регулировка холостого хода заканчивается.

Видео по регулировке

Важные моменты

  • Перед тем как регулировать карбюратор, рекомендуется провести его самоочистку. Для этого в бензобак заливается специальная жидкость для чистки карбюраторов, двигатель запускается и работает (объём заливаемой жидкости и время работы двигателя всегда указываются на ёмкости с чистящей жидкостью и зависят от конкретной марки). Иногда этой меры бывает достаточно, чтобы избавиться от вышеуказанных признаков неисправности карбюратора и обойтись без его тонкой регулировки.
  • Если самоочистка не помогла, выход один: необходимо снять и промыть карбюратор. Для промывки используются как специальные жидкости, так и обычный керосин. Категорически не рекомендуется для удаления загрязнений использовать кисточки или ворсистую ветошь. Волоски и ворсинки, оставшись в мелких отверстиях карбюратора, могут свести на нет все усилия по его очистке. Оптимальный вариант: тщательная промывка в специальной жидкости, а затем продувка всех мелких отверстий сжатым воздухом.
  • Перед тем как снимать карбюратор и чистить его внутри, рекомендуется тщательно очистить его снаружи. Причём очищать нужно не только сам карбюратор, но и все детали, находящиеся рядом с ним. Необходимо помнить: любая грязь, оставшаяся на прилегающих деталях, может попасть в чистый карбюратор, когда он будет устанавливаться обратно в двигатель. И если это произойдёт, всю процедуру очистки придётся начинать заново.

Для того чтобы карбюратор работал правильно, следует уделять внимание не только его настройке, но и очистке. Если какой-то из этих процедур пренебречь, то карбюратор вскоре вновь выйдет из строя. Кроме того, внимание следует обратить не только на качество бензина, но и на состояние воздушного фильтра автомобиля, так как в некоторых случаях именно изношенный фильтр оказывается причиной быстрого загрязнения карбюратора.

Карбюратор на автомобилях ВАЗ 2108 – это одна из главных составляющих, которая отвечает за приготовление горючей смеси в верных пропорциях и за правильное дозирование этой смеси для подачи её в двигатель. Впрочем, функционал карбюраторов на ВАЗ 2108 такой же, как и у приборов на других карбюраторных автомобилях. Но всё-таки карбюраторы ВАЗ 2108 имеют и свои особенности, о которых мы поговорим в этой статье.

1. Кратко о ключевых компонентах карбюратора «восьмёрки».

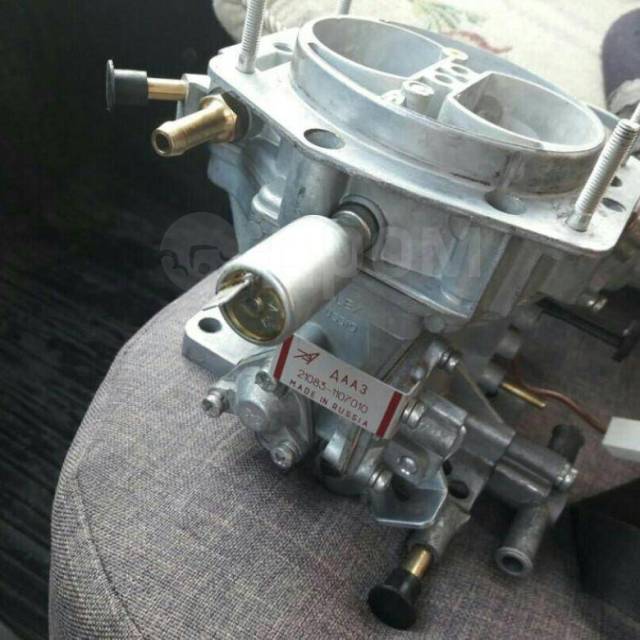

На автомобилях ВАЗ 2108 устанавливают под названием «Солекс 1107010». Подобный карбюратор представляет собой эмульсионное устройство, у которого есть две камеры. Дроссельная заслонка такого прибора обладает тросовым механическим приводом. Нижняя камера включает в себе поплавковое отделение и заслонки, а также корпус с диффузорами. В верхней камере прибора присутствует крышка, которая закрывает топливные штуцеры и корпус. В этой крышке есть шпильки, крепящие воздушный фильтр, и фланец.

Конструкция «Солекс 1107010» предусматривает очень много механизмов и деталей, которые обеспечивают его стабильную работу. Среди этих механизмов можно выделить следующие ключевые составляющие:

1. Поплавковое устройство (по мере расхода топлива, открывает клапан и впускает необходимое количество дополнительного топлива).

2. Ускорительный насос (необходим для ускоренной подачи топлива при резком открытии дроссельной заслонки).

3. Механизм холостого хода (обеспечивает возможность работы карбюратора в режиме холостого хода).

4. Система экономайзера для холостого хода принудительного типа (нужна для подачи дополнительной порции топлива и его обогащения при высоких нагрузках на двигатель).

5. Система, управляющая дросселем (нужна для стабилизации дросселя при разных нагрузках на двигатель).

6. Пусковое устройство, которым можно управлять вручную (предназначается для холодного пуска карбюратора; по сути, это заслонка, открытие которой обеспечивает резкое обогащение горючей смеси).

7. Две камеры (в камерах происходит непосредственно приготовление горючей смеси).

8. Механизмы дозировки горючей жидкости (обеспечивают подачу нужного количества горючего в карбюратор, в зависимости от особенностей движения транспортного средства).

9. Эконостаты (это трубки разного сечения, обеспечивающие дополнительную подачу топлива в смесительную камеру, если нагрузки близки к максимальным).

2. Как функционирует карбюратор «восьмёрки»?

Схема функционирования карбюраторной системы на «восьмёрке» очень схожа со схемой функционирования такой же системы и на других карбюраторных автомобилях.

Как работает карбюратор ВАЗ 2108?

Бензин поступает в двухсекционную камеру (через поплавковое устройство), пройдя клапан и фильтр. Клапан, имеющий игольчатую форму, обеспечивает нужный уровень горючего. Из этой камеры бензин переходит в эмульсионные колодцы, проходя топливные жиклеры. В эмульсионных колодцах топливо соединяется с воздухом в нужных пропорциях (воздух в колодцы подаётся через соответствующие жиклеры). В конце концов приготовленная смесь поступает к диффузорам.

Если запускается холодный двигатель, обогащение горючей жидкости происходит в обязательном порядке. Это возможно благодаря наличию пускового механизма. Для управления пусковым механизмом водитель использует рукоятку «подсоса». Если эту рукоятку вытянуть до упора, происходит осевой поворот воздушной заслонки, и она закрывается, при чём камера немножко приоткрывается.

После того, как был запущен двигатель, во увеличивается значение разрежения, которое переходит в пусковой механизм. Диафрагма этого пускового механизма немного приоткрывает воздушную заслонку на значение пускового зазора (приблизительно три с половиной миллиметра). Если рукоятка «подсоса» утапливается, наблюдается уменьшение пускового зазора. При нажатии на педаль газа с вытянутой рукояткой, закрывается заслонка во второй камере, а заслонка в первой камере открывается. Это способствует намного более комфортному передвижению с непрогретым двигателем (будут отсутствовать рывки и провалы во время управления автомобилем).

Горючее из эмульсионного колодца отбирается при помощи механизма холостого хода. Бензин передаётся с помощью жиклеров холостого хода и смешивается с воздухом. После смешивания полученная композиция проходит под заслонку дроссельного узла, минуя соответствующее отверстие. Открытие дросселя контролируется с помощью двух винтов таким образом:

1. Во время частичного открытия заслонки от второй камеры топливная смесь поступает в неё через соответствующее отверстие.

2. Во время открытия заслонки первой камеры топливная смесь минует вертикальный зазор и поступает внутрь.

3. Особенности функционирования других узлов «Солекс».

Рассмотрим особенности функционирования других составляющих «Солекс 1107010». Электромагнитный клапан предназначается для перекрывания передачи бензина в переходное приспособление от первой камеры и в прибор холостого хода. По умолчанию, электромагнитный клапан находиться в закрытом состоянии (на него не подаётся напряжение). Этот клапан открывается только в двух случаях:

1. Когда обороты коленчатого вала достигают значения менее 1900 за минуту.

2. Когда водитель транспортного средства нажимает на педель газа.

Если автомобиль набирает более 2100 оборотов или при отключении зажигания, электромагнитный клапан закрывается. Механический ускорительный насос с диафрагменной конструкцией имеет очень большое значение для правильной работы всего «Солекса». Этот насос обладает двумя клапанами. Один из клапанов располагается в распылителе и под нагрузкой топлива, он открывается. А потом, если бензин больше не проходит, клапан самостоятельно закрывается (под давлением своей массы). Предназначение первого клапана – исключить подсос воздуха, и предотвратить уход бензина из каналов. Второй клапан (который ещё называют обратным) располагается прямо в канале, соединяющем поплавковое устройство и полость насоса. Если водитель отпустить педаль газа, произойдёт заполнение камеры топливом, а обратный клапан откроется. А закрывается этот клапан тогда, когда горючее начинает нагнетаться.

Важная часть насоса – это кулачок. Он обеспечивает давление на рычаг во время открытия дроссельной заслонки. Это рычаг соединяется с диафрагмой, что обеспечивает подачу нужной порции топлива в камеру карбюратора и соответственно, качественное обогащение этого топлива во время движения автомобиля.

Экономайзер – это устройство, которое начинает работать во время открытия Экономайзер работает следующим образом. Через клапан с шариковой конструкцией топливо забирается из поплавкового устройства. Пока разрежение держит диафрагму в коллекторе, клапан находиться в закрытом положении. Когда заслонки открываются, разрежение стремиться к нулю и горючее для последующего обогащения двигается в эмульсионный отсек, проходя экономайзер и минуя главный жиклер.

Впускной коллектор – предназначается для передачи в цилиндры автомобильного двигателя горючей смеси, которая была приготовлена в карбюраторе. Это механизм крепиться к двигателю при помощи шпилек и прокладок, стойким к термическому воздействию. А изготавливается он методом литься из сплава на основе алюминия.

Эконостат – это устройство, которое нужно для дополнительной подачи топлива во вторую камеру от поплавкового устройства (бензин проходит запутанную систему жиклеров эконостата и трубок). Эконостат включается в работу в тот момент, когда необходимо обогатить горючую смесь (например, во время движения на высокой мощности). Экономайзер принудительного хода (холостого хода) состоит из датчика-винта, блока управления и запорного электромагнитного клапана.

4. Прочистка карбюратора «восьмёрки» без его разборки.

После некоторого периода пользования обязательно понадобиться провести прочистку карбюратора ВАЗ 2108, так как со временем он подвержен загрязнениям, которые становятся причиной неисправностей и поломок.

Прочистка карбюратора ВАЗ 2108 требуется в следующих случаях:

1. Двигатель транспортного средства начинает барахлить.

2. Автомобиль использует очень много бензина (больше, чем обычно).

3. Во время передвижения и запуска мотора чувствуются провалы и рывки.

В традиционном понимании прочистка карбюратора предполагает его полный демонтаж с автомобиля, разборку и последовательную прочистку всех составляющих. Но подобный процесс занимает очень много времени, и поэтому подходит далеко не всем автомобилистам. С целью сделать процедуру более оперативной был придуман другой способ прочистки. Этот способ также довольно эффективный и предполагает использование аэрозоля, специально предназначенного для такой функции. Подобные аэрозоли имеют в своём составе соединения, которые отлично справляются с загрязнениями в карбюраторах. Среди производителей можно выделить MANNOL, Kleen-Flo, ABRO.

Процедура применения аэрозолей состоит из таких этапов:

1. Провести демонтаж крышки воздушного фильтра.

2. Открутить заглушку-держатель карбюратора или электромагнитный клапан.

3. Обработать аэрозолем две камеры, каналы жиклеров, воздушную и дроссельную заслонки, другие механизмы, используя специальную трубку-насадку.

4. Распылить жидкость на внешнюю поверхность карбюратора прямо из баллончика.

5. Оставить средство на поверхностях на несколько минут, чтобы оно размягчило и хорошенько разъело загрязнения.

6. Запустить двигатель ВАЗ 2108, потянуть на себя рычаг «подсоса» и направить очиститель в камеры карбюратора и воздушные камеры.

7. Повторить операцию несколько раз.

Подобная процедура очень проста в осуществлении и не занимает много времени. Но эффект от неё заметен сразу – транспортное средство становиться намного бодрее.

5. Как самостоятельно разобрать карбюратор?

Если аэрозольная очистка не дала результатов и карбюратор продолжает барахлить, необходимо всё же будет произвести полную разборку этого механизма для обследования всех его составляющих, при необходимости, их ремонта и замены. Рассмотрим, как самостоятельно разобрать карбюратор.

Этапы разборки карбюратора:

1. Демонтировать электромагнитный клапан и снять с него топливный жиклер.

2. Снять крышку карбюратора (для этого понадобиться вывернуть винтовые крепления, которыми она крепиться).

3. Ось поплавков выдавить и снять сами поплавки. Для этой процедуры можно использовать или проволоку, или тоненькую отвёртку.

4. Из-под крышки убрать прокладку и вывернуть игольчатый клапан.

5. Снять крышку от пускового механизма, в котором находиться диафрагма.

6. Демонтировать диафрагму.

7. Снять рукоятку привода заслонки, пробку топливного фильтра, экономайзер, ускорительный насос и другие механизмы. Дальше – разобрать все эти механизмы, отсоединяя их составляющие элементы (винты, пружины).

8. На последнем этапе разборки карбюратора демонтировать эмульсионные трубки, топливные жиклеры и регулировочные винты.

Важно! Когда осуществляете разборку карбюратора, обязательно запоминайте последовательность действий, чтобы не возникло проблем с последующей сборкой этой системы. Желательно даже сделать пометки у себя в блокноте, а все демонтированные элементы располагать последовательно в ряд в порядке снятия.

Подписывайтесь на наши ленты в

При проведении технического обслуживания, ремонта, возникает необходимость проведения его полной разборки. Порядок проведения разборки произвольный, но всё-таки стоит придерживаться определённого алгоритма. Рассмотрим разборку и сборку карбюратора 2108, 21081, 21083 Солекс, который устанавливался на двигатели автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 и пр.

Необходимые инструменты

Потребуется практически весь набор инструментов, представленный на странице . Он самый простой, каких-либо сложных приспособлений не потребуется. Второе условие — чистота рабочего места так как даже малое загрязнение может создать большие проблемы.

Порядок разборки карбюраторов 2108, 21081, 21083 Солекс

— Снимаем карбюратор с двигателя автомобиля.

— Снимаем верхнюю часть (крышку) карбюратора, предварительно отвернув, крестовой отверткой, пять винтов ее крепления к корпусу.

пять винтов крепления крышки карбюратора 2108, 21081, 21083 Солекс

Разбираем вначале ее.

снятие верхней части (крышки) карбюратора 2108, 21081, 21083 Cолекс

— При помощи тонкой выколотки (2,5 мм) и легкого молотка выбиваем ось поплавков.

извлечение оси поплавков на карбюраторе 2108, 21081, 21083 Солекс

Извлекаем ее и снимаем поплавки. Работаем осторожно, чтобы не повредить стойки крышки, в которые эта ось продета, а также, чтобы не допустить деформации кронштейна поплавков.

— Снимаем с «крышки» картонную прокладку.

снятые с крышки карбюратора поплавки, игольчатый клапан и картонная прокладка

— Выворачиваем корпус игольчатого клапана.

Используем для этого рожковый или накидной ключ на 11. Отсоединяем корпус и его медное (либо алюминиевое) уплотнительное колечко.

выворачивание корпуса игольчатого клапана из крышки карбюратора 2108, 21081, 21083 Солекс

— Выворачиваем ключом на 13 электромагнитный клапан системы ЭПХХ.

извлечение электромагнитного клапана из крышки карбюратора

Снимаем с него резиновое уплотнительное кольцо и металлическую чашку. Вынимаем топливный жиклер системы холостого хода.

— Отворачиваем, используя ключ на 13, пробку топливного фильтра карбюратора.

Вынимаем её вместе с медным уплотнительным кольцом и сетчатым фильтром.

— Выворачиваем топливоподводящий штуцер.

Делаем это ключом на 13. Вынимаем штуцер и его медное уплотнительное колечко.

топливоподводящий штуцер и сетчатый топливный фильтр извлеченные из крышки карбюратора Солекс

— Снимаем рычаг управления воздушной заслонкой.

Для этого отворачиваем ключом на 14 болт его крепления к «крышке» и аккуратно, стараясь не потерять, находящийся под ним фиксирующий шарик отделяем его. После чего вынимаем шарик и находящуюся под ним поджимную пружинку.

снятие рычага управления воздушной заслонкой карбюратора Солекс

— Разбираем пусковое устройство.

Крестовой отверткой отворачиваем четыре винта крепления его крышки. Отводим её назад, одновременно выводя тягу на диафрагме из зацепления со штифтом на рычаге и далее из пазов в корпусе устройства. Воздушную заслонку удобнее всего держать при этом открытой. Снимаем крышку, диафрагму с тягой и находящуюся под ней пружину.

элементы пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Снимаем пружину механизма приоткрывателя воздушной заслонки.

— Снимаем воздушную заслонку карбюратора , отвернув крестовой отверткой два винта ее крепления на оси. Если винты не откручиваются, подпиливаем напильником их концы. После этого ось свободно извлекается из крышки.

снятие пружины приоткрывателя воздушной заслонки, снятие самой воздушной заслонки и извлечение ее оси

Все крышка разобрана.

Разбираем корпус карбюраторов 2108, 21081, 21083 Солекс

— Снимаем резиновое уплотнительное колечко на трубке канала системы холостого хода.

резиновое уплотнительное кольцо на трубке топливного канала системы холостого хода

— Снимаем кронштейн крепления тяги привода воздушной заслонки («подсоса») , отвернув крестообразной отвёрткой винт его крепления.

снятие кронштейна крепления оболочки тяги привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Извлекаем воздушные жиклеры главных дозирующих систем вместе с эмульсионными трубками.

На карбюраторах семейства 2108 Солекс они конструктивно объединены. Поэтому выворачиваем их шлицевой отверткой из эмульсионных колодцев.

извлечение воздушных жиклеров ГДС с эмульсионными трубками из эмульсионных колодцев карбюратора 2108, 21081, 21083 Солекс

— Вынимаем распылитель ускорительного насоса.

Для этого шлицевой отвёрткой поддеваем под его верхний носик и аккуратно выталкиваем его вверх. Снимаем с корпуса распылителя резиновое уплотнительное кольцо.

снятие распылителя ускорительного насоса карбюратора 2108, 21081, 21083 Солекс

— Выворачиваем тонкой шлицевой отверткой топливные жиклеры главных дозирующих систем.

Они расположены на дне эмульсионных колодцев. После выворачивания их можно достать оттуда зубочисткой или попросту вытряхнуть.

извлечение топливных жиклеров ГДС из эмульсионных колодцев

— Вынимаем малые диффузоры из обеих камер карбюратора.

Проще всего их достать при помощи пассатижей.

извлечение диффузоров

— Разбираем ускорительный насос.

Крестовой отвёрткой отворачиваем четыре винта крепления его крышки. Снимаем её вместе с диафрагмой и возвратной пружиной. Если детали плохо разъединяются можно попробовать рассоединить их при помощи ножа.

— Разбираем экономайзер мощностных режимов.

Выворачиваем крестовой отвёрткой три винта крепления его крышки к корпусу карбюратора. Снимаем её, а также диафрагму и пружину. Шлицевой отвёрткой выворачиваем жиклер экономайзера и вынимаем его. Клапан экономайзера без лишней необходимости не трогаем.

элементы экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс

— Снимаем винт регулировки «количества» топливной смеси.

Поддев шлицевой отвёрткой отсоединяем контакт провода от наконечника винта. Выворачиваем винт и снимаем его и находящуюся на нём пружину. Отворачиваем шлицевой отвёрткой винт пластмассового держателя провода и снимаем провод с корпуса карбюратора.

снятие винта регулировки «количества» топливной смеси с карбюратора 2108, 21081, 21083 Солекс

— Снимаем сектор управления дроссельными заслонками.

Отворачиваем крестовой отвёрткой винт его крепления. Снимаем, расположенный на секторе кронштейн, поддеваем сектор отвёрткой, с усилием отделяем его от рычага привода дроссельных заслонок.

снятие сектора управления дроссельной заслонкой первой камеры

— Выворачиваем тонкой шлицевой отверткой винт «качества» топливной смеси из канала в корпусе карбюратора и ухватив его пинцетом извлекаем его оттуда.

Снимаем с него резиновое уплотнительное кольцо. Иногда при выворачивании винта кольцо остаётся в канале корпуса карбюратора. Оттуда его можно достать шилом.

— Снимаем кулачок привода ускорительного насоса с оси дроссельной заслонки первой камеры , отвернув ключом на 11 гайку его крепления. Под кулачком находится специальная шайба, снимаем и её.

снимаем кулачок привода ускорительного насоса

— Снимаем дроссельные заслонки обеих камер карбюратора.

Отворачиваем при помощи крестовой отвёртки винты их крепления на осях. Если винты не отворачиваются, значит их концы расклёпаны. Стачиваем их немного напильником.

снятие дроссельных заслонок обеих камер карбюратора 2108, 21081, 21083 Солекс

— Вынимаем оси заслонок.

С оси первой камеры снимаем пружину и пластмассовую втулку. Чтобы вынуть ось второй камеры поддеваем отвёрткой и снимаем стопорную шайбу оси.

снятые оси дроссельных заслонок

1. Корпус карбюратора 2108, 21081, 21083 Солекс.

2. Ось дроссельной заслонки первой камеры карбюратора.

3. Ось дроссельной заслонки второй камеры карбюратора.

4. Дроссельные заслонки первой и второй камер.

5. Винты крепления дроссельных заслонок.

6. Возвратная пружина оси первой камеры.

7. Пластмассовая шайба.

8. Металлическая шайба.

9. Кулачок нажимной ускорительного насоса карбюратора.

10. Гайка крепления кулачка УН.

11. Стопорная шайба оси дроссельной заслонки первой камеры.

Всё карбюратор разобран.

Сборку карбюратора Солекс производим в обратной последовательности.

При затягивании винтовых соединений большого усилия не прикладываем, во избежании деформации или повреждения резьбы.

Примечания и дополнения

— Не стоит без необходимости выпрессовывать воздушный жиклер системы холостого хода из крышки карбюратора, а также топливозаборные трубки эконостата и переходной системы второй камеры. Можно повредить их посадочные гнезда. Это же относится и к выпрессовке воздушного жиклера, жиклера пускового устройства, клапана экономайзера мощностных режимов, штуцерам системы вентиляции картера и отбора разрежения к вакуумному корректору, слива топлива в бак.

— Если нет необходимости в снятии воздушной заслонки карбюратора, не снимайте её. При выворачивании винтов со спиленной резьбой можно повредить резьбу в осях. Кроме того при установке заслонки обратно возможно её смещение относительно прежнего положения, что приведет к неполному её открытию или закрытию, что чревато нарушением работы карбюратора и невозможностью его нормальной регулировки.

— Всё написанное выше относится и к снятию-установке дроссельных заслонок обеих камер. Если приходится их всё же снимать, пометьте на всякий случай их первоначальное положение.

Устройство

, неисправности, настройка. Двигатель глохнет после «отпускания газа»

Любая машина радует своего владельца до тех пор, пока с ней не начинают происходить какие-либо неприятности. Естественно, каждого водителя расстраивают такие обстоятельства. Если автомобиль не новый, то стоимость ремонта может оказаться слишком большой, и решить вопрос самостоятельно очень сложно. Однако истинные ценители ВАЗов стараются изучить своего железного коня «от» и «до» и. В первую очередь это касается ремонта важных узлов, многих интересует установка карбюратора Солекс 21083 на ВАЗ-2107.

Самый популярный карбюратор на ВАЗ-2107 — Солекс

С момента выпуска автомобилей ВАЗ с карбюраторными двигателями на них устанавливались детали следующих производителей: Озон, Солекс, Вебер. Но они были и остаются самыми популярными. Рассмотрим регулировку и настройку карбюратора этой марки чуть подробнее.

Что может пригодиться для работы

Если вдруг автовладелец стал замечать какие-то изменения в работе двигателя, например, он перестал заводиться на горячую, или появилась нестабильность оборотов холостого хода, необходимо правильно отрегулировать карбюратор ВАЗ, а также правильно отрегулировать холостая скорость автомобиля.

Все регулировки сделаны для того, чтобы добиться стабильной работы силового агрегата на холостом ходу при минимальной частоте вращения коленчатого вала.

Вам может понадобиться тахометр для определения частоты вращения двигателя. Некоторые автомобили имеют встроенную комбинацию приборов, среди которых есть специальное соединение для этого прибора. В такой ситуации целесообразно использовать его. В противном случае используйте отдельный прибор (мультиметр или автотестер, работающий в режиме тахометра). Однако для получения более точных показателей лучше всего подключить самостоятельный блок. Это будет гораздо удобнее в плане эксплуатации, кроме того, все регулировки будут производиться точнее и оперативнее.

Опытные автослесари, съевшие в этом деле не одну собаку, могут внести коррективы на слух. Для вращения винта качества и винта количества другим мастерам, не обладающим большими знаниями, может понадобиться шлицевая отвертка с шириной лезвия не более 3 миллиметров.

Подготовительные мероприятия

Если автолюбителя интересует регулировка карбюратора Солекс своими руками, он должен предварительно выполнить ряд подготовительных действий.

Изначально нужно прогреть силовой агрегат до рабочего состояния (температура 85-90 градусов).

На следующем шаге необходимо выжать до упора ручку механизма привода воздушной заслонки, в народе называемую просто – «подсос». После этого заслонка должна находиться в положении, при котором воздушный канал полностью свободен, то есть расположен по направлению движения воздуха.

При наличии тахометра устройство необходимо подключить к заглушенному двигателю. В противном случае при отсутствии агрегата пункт следует пропустить. Плюсовая сторона устройства должна идти на катушку зажигания, а минусовая — на «массу» транспортного средства (минус кузова, мотора или аккумулятора). Прежде следует прочитать инструкцию по эксплуатации.

Последним действием должен быть запуск двигателя, включение дальнего света оптики и обогревателя.

Регулировка холостого хода

Тюнинг карбюратора Солекс на ВАЗ-2107 своими руками требует от ремонтника-автомобилиста определенных знаний.Производитель рекомендует устанавливать в силовых агрегатах с карбюраторами 2108, 21081, 21083 обороты холостого хода от Солекс, которые варьируются в пределах 750-800 в минуту. Очень важно добиться стабильного функционирования системы в таком разрыве. Для этого необходимо вращать винт «количества» топливного раствора, одновременно устанавливая скорость вращения коленчатого вала.

Установка необходимой скорости вращения часто вызывает необходимость срочной регулировки винта регулировки «качества». В автомобилях, в которых подобные мероприятия производятся впервые, на вышеуказанный винт на заводе должна быть установлена ​​пластиковая заглушка – ее желательно снять. Для этого может пригодиться шило или металлический крючок. При отсутствии обоих инструментов можно вкрутить саморез в ненужную деталь, а потом все снять.

Чтобы регулировка или установка карбюратора Солекс 21083 на ВАЗ-2107 прошла успешно, манипуляцию следует проводить в три этапа.Если этого недостаточно, действия можно повторить еще несколько раз. Перед решением такой важной задачи нужно проверить правильность установки опережения зажигания, а также работоспособность высоковольтных проводов. Если все работает стабильно и не вызывает нареканий у владельца, необходимо:

  • с помощью шлицевой отвертки повернуть винт, отвечающий за «качество» топливной смеси, чтобы увеличить обороты двигателя до максимального предела.Необходимо поворачивать блок в разные стороны до тех пор, пока не будет определено «правильное» положение винта при достижении максимальной частоты. Регулировать можно на слух или по тахометру;
  • поставить винт «количества» топливного «раствора» в такое положение, чтобы обороты достигали 900 в минуту. Прокручивание винта напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего обороты начинают сильно «прыгать». В противном случае, если винт повернуть против часовой стрелки, дроссельная заслонка закроется и обороты упадут.Основная задача регулировочного винта – определить его оптимальное расположение;
  • включить «кран качества», добившись от системы 800 об/мин.

Если автолюбитель не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того, как предыдущий прибор изжил себя или потребовалась замена винта «качества», следует учесть одну важную особенность: перед регулировкой устройства винт необходимо закрутить по часовой стрелке до упора, а затем открутить на 3 оборота и только после этого приступать к регулировке.

Важные моменты регулировки

После того, как конструкция найдет оптимальное положение, необходимо нажать на педаль газа: автомобилист должен проверить работоспособность мотора, который без перерыва будет «поднимать» обороты коленчатого вала. При этом не должно быть резкого заклинивания двигателя после отпускания педали. При наличии отрицательных моментов придется заново регулировать карбюратор.

Также необходимо проверить содержание СО в выхлопных газах силового агрегата, по правилам, после таких манипуляций оно должно уменьшиться.При идеальной работе всех компонентов СО должен колебаться в пределах 1,5%.

Когда винты не помогают нормализовать обороты, автовладельцу придется дополнительно проверять силовой агрегат, так как такие моменты свидетельствуют о том, что топливо «уходит» в смесительную камеру, минуя систему холостого хода. В этом случае обратите внимание на электромагнитный клапан карбюратора, чтобы закрыть его. Наряду с этим следует измерять диаметр отверстия сопла, который иногда бывает больше требуемого.

Заключение

Приведенные выше рекомендации помогут автовладельцу отечественного транспортного средства самостоятельно отрегулировать или настроить карбюратор Солекс. Естественно, самостоятельная замена или ремонт узла позволяет сэкономить огромную сумму, но не стоит забывать, что заменяемая деталь должна быть проверена на правильность установки и работоспособность.

За 30 лет, пока выпускались классические модели ВАЗ с задним приводом, их дизайн, в отличие от стиля и дизайна, производителем фактически не менялся.Поэтому владельцы стараются модернизировать автомобиль самостоятельно – внедряют различные агрегаты от импортных автомобилей или более технологичных моделей ВАЗ.

Например, многим владельцам не нравится, как работают карбюраторы Ozone и Weber, которые не способны обеспечить приемлемую динамику разгона, равномерный разгон и приемлемый расход топлива. При том, что все это уже есть в Солексе. Именно поэтому большинство автовладельцев стремятся установить на классику лицензионный французский «Солекс».

«Озон» и «Вебер» при определенных дорожных условиях излишне обедняли топливную смесь. Происходило это из-за того, что поплавок двигался в поплавковой камере при входе в поворот или при подъеме на крутую горку. В «Солексе» такого недостатка нет — они снабжены двухсекционными поплавковыми камерами, спаренными поплавками, движущимися в других плоскостях. Устройство Солекс более современное и совершенное.

Какой «Солекс» выбрать

Агрегаты производства завода «Солекс» в Димитровграде отличаются в основном геометрией форсунок.Есть разница в диаметрах диффузоров, а также в размерах и конструкции воздушных жиклеров. Профиль кулачка также отличается.

Однако без каких-либо неприятных последствий и доработок абсолютно любой Солекс из всей серии можно поставить на автомобиль, для которого никогда не производился карбюратор. Моделей и модификаций этих карбюраторов было много – ими устанавливались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Есть «Солекс» для ВАЗ-2104, 05, 07.Это все говорит о том, что на заднеприводные ВАЗы можно устанавливать абсолютно любой агрегат из названной линейки, без переделок или почти без них.

Результат тюнинга зависит от выбора конкретного «Солекса». Но в любом случае тяга двигателя улучшится, автомобиль получит плавный разгон. Для экономии стоит подобрать на «Таврию» модификацию «Солекс» — это ДААЗ-2181. Если вам нужна повышенная разгонная динамика, то выбирайте ДААЗ-21073. Имеет большие диффузоры.Этот карбюратор создавался для двигателей объемом 1,7, и после установки этого Солекса на классику следует готовиться к большому расходу топлива.

«Солекс» моделей 2108, 21083, 21051-30 считаются автолюбителями золотой серединой. Агрегаты способны обеспечить лучшие динамические характеристики и меньший расход топлива по сравнению с Озоном.

Важные мелочи

У всех «Солексов» (кроме 21073) форсунки с очень тонкими отверстиями. Следует отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью.По этой причине топливные фильтры следует регулярно менять. Для повышения надежности может быть установлен топливный фильтр форсунки. Выйдет чуть дороже, но можно увеличить интервал между ревизиями блока.

Если принято решение об установке карбюратора Солекс на классику, то помимо карбюратора могут понадобиться дополнительные запчасти. Установка может быть установлена ​​с реконструкцией системы ЭПХ или без нее – останется только неподключенный электромагнитный клапан.Самый простой способ обойтись этой системой. Но специалисты говорят, что хотя ЭПХХ и позволяет добиться 5% экономии топлива, система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не перекрывал подачу топлива в канал холостого хода Солекса (ведь блок ЭПХХ не устанавливается штатно) необходимо вынуть иглу клапана из корпуса. Но проще всего подключить вентиль от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы необходимо заглушить «обратку» заглушкой или подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Как получить максимальную выгоду

Мало установить Солекс на классику, чтобы ощутить все преимущества, нужно еще и систему зажигания модернизировать. Вместо штатного установлено бесконтактное зажигание. Любой «Солекс» изначально настроен и предназначен для приготовления пищи.Для эффективного его воспламенения необходим более мощный разряд. Контактная система зажигания не может дать такой разряд, а вот бесконтактная вполне. Его катушка может генерировать напряжение до 25 тысяч вольт. Зазор свечи зажигания будет не более 0,8 мм.

Новый или бывший в употреблении?

К классике можно купить новый «Солекс», а можно купить и б/у карбюратор. Во втором случае необходимо провести ревизию – тщательно прочистить каналы, отполировать диффузоры.Также лучше приобрести и заменить форсунки.

Но в то же время не стоит покупать современные изделия — лучше попросить у друзей и знакомых те, что были сделаны в СССР. Современные жиклеры, встречающиеся в ремкомплектах, часто не соответствуют калибровочным размерам.

Для эффективной работы диффузора с его элементов удаляются заусенцы и выступы напильником. Такие дефекты создают завихрения воздуха, а это не лучшим образом сказывается на наполнении цилиндров.

Что может понадобиться

Первым делом необходимо приобрести запчасти, которые потребуются при установке Солекса на модель ВАЗ классика:

  • Следует купить тонкие паронитовые прокладки. Но их нужно делать специально для Солекса. Отверстия в прокладке для диффузоров отличаются от Вебера и Озона.
  • Вместо двух прокладок можно приобрести одну с двумя отверстиями. Ставится между карбюратором и гетинаксовой прокладкой. Вдобавок возьмите еще один — с овальным отверстием.Он предназначен для установки между коллектором и гетинаксовой прокладкой.
  • Также покупают «обратный» шланг. Его длина должна быть не менее 80 сантиметров. В противном случае он не дотянется до топливопровода под насосом.

Процесс установки

Теперь можно приступать к установке:

  • Для защиты коллектора от грязи моторный отсек необходимо тщательно вымыть.
  • Затем от штатного карбюратора отсоединяется привод и тросы, а также шланги.
  • Для снятия кожуха троса воздушной заслонки скоба снимается с «всасывающей» панели.
  • Поверхность коллектора тщательно очищается, наносится герметик.
  • После этих операций необходимо установить накладки в виде бутерброда. Сначала кладется тонкий, потом толстый, потом снова тонкий. Цель толстой прокладки — обеспечить теплоизоляцию. А чтобы сделать процесс установки более удобным, карбюратор устанавливается на коллектор без крышки.Привод заслонки должен находиться впереди автомобиля.
  • Навесной корпус дроссельной заслонки — на ВАЗ-2104 будет удобнее, если он будет сбоку от ГБЦ. Звено или «вертолет» иногда разрезают по центру, чтобы он ровно лежал на карбюраторе. А чтобы при нормальной работе клапан не заклинивал на пружине, на штоках установлены пластиковые наконечники.

  • Затем протяните трос привода всасывания через крышку головки блока цилиндров и отрегулируйте его до необходимой длины.Регулировка осуществляется изменением длины кожуха. Затем кабель подключается к карбюратору.
  • Затем можно установить верхнюю крышку.
  • Далее к карбюратору подсоединяется шланг подачи топлива, «обратка» и шланг подогрева. Шланг «обратки» оснащен обратным клапаном. Возвратная пружина цепляется за ось старого коромысла на крышке ГБЦ.

  • Теперь электромагнитный клапан должен быть подключен к реле света, плюс.
  • Далее устанавливается воздушный фильтр и его крышка.

Вот и все, на этом установка блока завершена. Но пока рано переходить на эксплуатацию. Карбюратор должен быть правильно отрегулирован. Ниже мы расскажем, как это сделать правильно.

Со штатными форсунками «Солекс» не сможет впечатлить динамикой. В этом случае можно заменить карбюратор на 21073. Установка вполне возможна без изменений, но в стандарте в первой камере будет готовиться бедная смесь.Поэтому на первой камере мотор не сможет обеспечить достаточную тягу для разгона. Автомобиль будет очень медленно набирать скорость.

Темп движения резко улучшится, когда откроется вторая камера. И машина будет прыгать вперед, как коза. Но эффективность использования топлива очень низкая.

Проблема решается подбором главного топливного жиклера в первой камере карбюратора. Если заменить его со 107,5 на 110, можно получить улучшенную интенсивность разгона.Это своеобразный компромисс между экономичностью и динамикой. Оптимально — 115-й топливный жиклер в первой камере. Можно установить и 117.5. Но расход увеличится еще больше. Смесь с этой струей переобогащается, и динамика может ухудшиться.

Воздушные жиклеры первой камеры — 145, 150, 155. При топливе 117,5 можно установить воздух 165. камеры с помощью специальных шаблонов.Оптимальный уровень топлива примерно 23 мм от дна. Что касается смеси, то наилучший результат получается, если винт количества открутить на 2 оборота, а винт качества на 4-4,5 оборота. Однако при установке скорости холостого хода могут быть и другие настройки.

Заключение

Все кто знает как настроить «Озон» смогут решить вопрос как отрегулировать карбюратор «Солекс». А о том, как можно модернизировать классический ВАЗ, мы рассказали в этой статье.

Карбюратор 21073 1107010 ДААЗ разработан для автомобилей Нива ВАЗ-2121 с объемом двигателя 1.6 литров и ВАЗ-21213 с двигателем 1,7 л.
Солекс 21073-1107010 — эмульсионный, двухкамерный карбюратор с нисходящим потоком (поток сверху вниз). Дроссельные заслонки открываются механически, последовательно с помощью педали газа.

Карбюратор имеет следующие компоненты и системы:

  • Основные дозирующие системы, их две, для первой и второй камеры соответственно.
  • Поплавковая камера оснащена двойным поплавком и сбалансирована, чтобы наклон не мешал работе карбюратора, например, при повороте автомобиля.
  • Система всасывания картера.
  • Механизм, блокирующий открытие дроссельной заслонки второй камеры.
  • Система холостого хода подключена к первой камере.
  • Неработающий экономайзер.
  • Две системы адаптеров, по одному на каждую камеру.
  • Экономайзер режима мощности.
  • Ускорительный насос.
  • Пусковое устройство.
  • Нагревательное устройство.

Расположение основных узлов карбюратора показано на рисунках:

Карбюратор состоит из двух половин, более массивная нижняя — корпус, а верхняя — крышка карбюратора.В нижней части карбюратора в каждой из камер установлены поворотные дроссельные заслонки с механическим управлением. В первой камере в верхней части установлена ​​воздушная заслонка, предназначенная для холодного пуска двигателя. Воздушная заслонка управляется тросом, идущим в салон (рычаг воздушной заслонки) и вакуумным стартером.

Через впускной штуцер топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, поступает в поплавковую камеру. Камера состоит из двух секций, сообщающихся друг с другом, поэтому уровень топлива в них одинаков.Двухкомпонентная конструкция снижает влияние крена автомобиля на уровень топлива и, как следствие, на работу двигателя.

По мере заполнения поплавковой камеры поплавок, толкая вверх иглу клапана, перекрывает подачу топлива, тем самым поддерживая постоянный уровень топлива в карбюраторе.
Из поплавковой камеры топливо через главные топливные жиклеры подается в эмульсионные колодцы, а воздух поступает туда через отверстия в верхней части эмульсионных трубок (воздушные жиклеры). В колодцах при смешении топлива и воздуха образуется эмульсия, которая поступает в малый и большой диффузоры карбюратора.Это основная дозирующая система карбюратора.
На разных режимах двигателя в работу включаются определенные системы карбюратора.

Карбюратор рабочий Солекс 21073


При запуске холодного двигателя для обогащения смеси пусковое устройство управляется изнутри автомобиля рукояткой воздушной заслонки. В максимально выдвинутом положении ручка воздушной заслонки через трос привода поворачивает рычаг, полностью закрывая воздушную заслонку (первую камеру).При этом дроссельная заслонка первой камеры приоткрывается на величину пускового зазора, который можно регулировать регулировочным винтом открытия дроссельной заслонки первой камеры на рычаге.

Пусковое устройство состоит из полости, соединенной каналом с пространством впускного коллектора, диафрагмы и штока, соединенного с воздушной заслонкой. После пуска двигателя разрежение во впускном коллекторе воздействует на диафрагму и шток открывает воздушную заслонку на величину пускового зазора (регулируется винтом пускового устройства).Когда рукоятка возвращается в нормальное утопленное положение, начальные зазоры уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и в регулировке не нуждаются. Дроссельная заслонка второй камеры через систему рычагов, при расширенном всасывании, перекрывается, поэтому при нажатии на газ вторая камера в работе не участвует для предотвращения отказов двигателя.

Система холостого хода (CXX) предназначена для питания двигателя на минимальных оборотах, предотвращая его остановку при отсутствии нагрузки.Топливо поступает в СХХ через основной топливный жиклер первой камеры, затем жиклер холостого хода, смешивается с воздухом, поступающим через жиклер холостого хода, а также из широкой части диффузора первой камеры. Такая система подачи воздуха на СХХ обеспечивает стабильный переход в этот режим. Образовавшаяся эмульсия поступает в первую камеру через отверстие, расположенное под дроссельной заслонкой. Канал, ведущий к выходу холостого воздуха, закрыт винтом качества. Обороты двигателя регулируются так называемым винтом качества, определяющим величину дроссельного зазора камеры номер один на холостом ходу.

При плавном нажатии на педаль газа система перехода первой камеры … Частично открывается ее дроссельная заслонка, из прорези системы перехода, которая расположена над клапаном, начинает поступать дополнительное топливо, обогащая смесь. Система перехода первой камеры не допускает выхода из строя при переходе из режима холостого хода, при трогании автомобиля с места.

Переходная система вторичной камеры устроена аналогично, с той лишь разницей, что она обогащает смесь при переходе от средних к высоким нагрузкам, а выходное отверстие у нее круглое.Эта система помогает избежать аварий при вождении.

При достаточно сильном открытии заслонок, режим мощности экономайзера … Экономайзер забирает топливо непосредственно из поплавковой камеры и управляется разрежением во впускном коллекторе. При закрытой заслонке разрежение большое, и диафрагма экономайзера не воздействует на шаровой кран, перекрывающий подачу топлива. При открытии заслонки разрежение уменьшается, пружина воздействует на диафрагму, а та на шар клапана, открывая путь топливу через жиклер экономайзера в эмульсионный колодец, и, минуя основной топливный жиклер, обогащает топливо. смесь.

При работе на максимальной нагрузке двигателю требуется дополнительное топливо. Его подача осуществляется эконостатом непосредственно из поплавковой камеры, через систему каналов к распылителю во второй камере.

Ускорительный насос Другой карбюратор в сборе. Ускорительный насос, обогащает топливную смесь при разгоне автомобиля. Он состоит из рычага, диафрагмы и распылителя. Кулачок, установленный на валу дроссельной заслонки, при его открытии воздействует на рычаг насоса, а тот на диафрагму, нагнетающую топливо через форсунку в первую камеру карбюратора.Насос имеет два обратных клапана. Первый расположен в канале, соединяющем поплавковую камеру и полость насоса, и открывается при заполнении последней под действием пружины, отводящей диафрагму, подобно поршню шприца. Клапан закрывается при подаче топлива в распылитель (при нажатии на педаль газа). Второй клапан находится в распылителе ускорительного насоса. При впрыске топлива он открывается, если топливо перестает поступать, закрывает канал форсунки, предотвращая подсос воздуха и не давая вытекать топливу.Профиль кулачка ускорительного насоса определяет его производительность.

Экономайзер принудительного холостого хода (EPHH)


Система бездействия была упомянута выше. Карбюратор СХХ 21073 оснащен электромагнитным клапаном, входящим в состав экономайзера принудительного холостого хода (ЭПХХ). Этот клапан перекрывает каналы холостого хода и переходную систему первой камеры, и предназначен для прекращения подачи топлива при выключении двигателя, а также в режиме форсированного холостого хода (торможение двигателем), для снижения токсичности выхлопные газы и экономия топлива.ЭПХ состоит из концевого выключателя (см. рисунок карбюратора), электромагнитного клапана и блока управления.

При включении зажигания перед пуском двигателя при закрытой дроссельной заслонке первичной камеры карбюратора стопорный винт (цифровой винт) с концевым выключателем замыкается на кузов автомобиля. В этом случае на электромагнитный клапан подается напряжение, и он открывает топливный жиклер системы холостого хода.
При запуске двигателя и работе на холостом ходу электромагнитный клапан получает питание от блока управления.При увеличении частоты вращения коленчатого вала до 2100 об/мин (при нажатии на педаль газа нарушается связь концевого выключателя с кузовом автомобиля) блок управления отключается от управления электромагнитным клапаном, но питание на электромагнитный клапан продолжает работать до тех пор, пока концевой выключатель снова не замкнется на землю. При резком закрытии дроссельных заслонок (форсированный холостой ход) замыкается концевой выключатель на корпусе автомобиля и отключается питание электромагнитного клапана, а игла клапана перекрывает подачу топливной смеси.
При снижении частоты вращения коленчатого вала до 1900 об/мин снова включается блок управления и подается напряжение на электромагнитный клапан, открывается топливный жиклер и подается смесь из системы холостого хода.

Этот карбюратор имеет схожую конструкцию со всеми карбюраторами «Солекс» Димитровградского автоагрегатного завода (сокращенно ДААЗ), но имеет и некоторые отличия. Поскольку он устанавливается на двигатели с большим рабочим объемом, изменились характеристики его систем. Распылитель ускорительного насоса оснащен только одной трубкой, ведущей в первую камеру.Сетчатый фильтр снимается после откручивания штуцера подачи топлива. Карбюратор 21073-1107010 снабжен системой управления рециркуляцией отработавших газов через штуцеры, запрессованные в корпус, которые соединены каналами с пространством первой камеры над и под дроссельной заслонкой.

Из таблицы ниже вы можете узнать какие жиклеры стоят на Солекс 21073 1107010.

В том случае, если вы чувствуете, что после небольшой доработки карбюратора ваш ВАЗ 2107 может больше, то эта статья для вас.

Обычная «семерка» комплектуется стандартным карбюратором «Озон»:

Карбюратор в переводе с французского означает «смешение», основная задача карбюратора – приготовить смесь воздуха с бензином в нужной пропорции.

Для этого карбюратор имеет свои устройства, отвечающие за его функции, такие как:

  • поддержание постоянного уровня бензина в поплавковой камере;
  • Система запуска и прогрева двигателя;
  • неактивная система;
  • ускорительный насос для разгона;
  • основная дозирующая система, включающая диффузор, распылитель смеси, воздушные и топливные форсунки;
  • экономостат обогащения.

Следует напомнить, что если на вашем ВАЗ 2107 двигатель 2103 или 2106 с вакуумным корректором зажигания, то устанавливается карбюратор 2107 — 1107010-20.

Есть мнение, с которым согласны многие, что карбюратор Озон не подает мощность на двигатель на частотах, превышающих 4,5 тысячи оборотов в минуту. Вся динамика разгона этой зоны у ВАЗ 2107 сведена практически к нулю, и вообще не на каждом двигателе она может достигать разрешенного максимума 5500-5600.

На серию после «классики» идет карбюратор «Солекс». Основное его отличие от Озона в наличии экономайзера режимов мощности ЭМИ, который дополнительно обогащает смесь при большой нагрузке, а обедняет на других режимах. В Ozone все режимы обрабатываются одинаково. Либо обогащение смеси, либо обеднение. Но именно потому, что ЭМИ хорош на двигателях до 1,5 л. А на ВАЗ 21074 объемом 1,6 литра будет небольшой, но «удушающий».

Как можно настроить карбюратор ВАЗ 2107 для улучшения тяговых характеристик двигателя?

  • Можно снять пружину со вторичной камеры, которая находится внутри привода вакуумной заслонки. Дело в том, что пневматический, «мягкий» привод преобразуется в механический. Тогда при наборе скорости не будет характерного «провала», когда первая камера работает на полную мощность, а вторая не открывается. В результате улучшения динамики расход увеличится в среднем на 0.5 л/100 км. Компромиссное решение — обрезать пружину на 1-2 витка, что все равно сокращает время разгона.
  • Вынимаем диффузор из первичной камеры с малой маркировкой 3,5 и меняем на такой же маленький, но с маркировкой 4,5. Так как диффузор создает разрежение и разряжает поток воздуха, поток топлива устремляется за ним. Некоторые любители, чтобы получить спортивный стиль вождения и использовать карбюратор «Озон», дополнительно стачивают надфилем кромку диффузора у верхней кромки и стенок под небольшим углом, чтобы поток воздуха дополнительно «закручивался». » для создания равномерного насыщения смеси.
    Но это вандализм, т.к. при больших скоростях движения смеси возникновение турбулентности «промывает» смесь и вызывает перепад давления. Лучше, как на скоростных самолетах, отполировать диффузоры до зеркального блеска.
  • Возможна замена форсунки в ускорительном насосе, с 30 на 40, например на карбюраторе Weber 2103. Это увеличивает ускорение при трогании с места.
  • Одной из основных модификаций карбюратора является изменение размера жиклерных отверстий.Внимание! Размеры жиклера указаны для карбюраторов 2107-1107010 и 2107-1107010-20.
  • Работаем в первичной камере: ставим основной топливный жиклер на 125, (обычный 112), основной воздушный жиклер на 150 остается.

После этого динамика еще немного улучшилась.

В результате этих замен получаем достаточно хорошую приемистость во второй половине хода педали газа, до 6 тыс. об/мин и более. Расход топлива увеличивается, где-то на 1 — 1.5 т/100 км. Можно использовать это в знакомой ситуации: при затяжном обгоне длинномерного автомобиля появилась встречная полоса; нужно разогнаться, а запаса педали газа как будто недостаточно. Именно тогда нужно использовать более мощный поток настроенных жиклеров, возникает эффект «псевдотурбонаддува».

Теперь при езде по городским дорогам мы получили динамику «девятки», и вам не придется «топить в пол» на светофоре, если вы заметили нервную «крутую тачку» позади себя в зеркало заднего вида.Расход ожидается на уровне 11-11,5 в городских условиях. Неработающие жиклеры мы не трогали, поэтому расход остался прежним. Если к этому добавить грамотную настройку угла опережения зажигания, то ВАЗ 2107 станет очень резвым.

В заключение можно резюмировать достоинства и недостатки старого Озона, вспомним карбюратор Солекс.

  • По нашему мнению, именно на «Самаре» присутствует элемент недостаточной надежности данного карбюратора («Солекс»), рывки и «ямы» в работе двигателя,
  • некачественный электромагнитный клапан, требующий частого ремонт.
  • Для максимального тюнинга «Солекс» вообще требуется расточка второй камеры.
  • Озон практически не нужно настраивать чаще, чем раз в год.
  • Кроме того, именно «Солекс» изначально был рассчитан на поперечно расположенный двигатель объемом 1,5 литра.
  • Установка карбюратора Солекс на ВАЗ 21074, например, способна «задушить» двигатель на высоких оборотах.
  • Кроме того, у карбюратора Солекс нет независимой системы холостого хода, а у Озона есть.

Выбор за вами!

Эта статья является частью серии из 9 уроков о 7 карбюраторах. Посмотреть все девять уроков можно по ссылке:

В наличии 21047, двигло 03 1500. Есть карб 2107-1107010. Есть солекс 21073 со всеми приблудами для установки. Стоит ли браться за этот обмен(ы)? Поделитесь опытом кто ставил, какие плюсы и минусы и соответственно возможны траблы. …
Попутный ветер!!!


Лично я думаю особого резона это делать нет, тем более, что ОЗОН менее капризен.Если делать так, то заодно ставить бесконтактное зажигание я так думаю :))

Re: Стоит ли ставить солекс 21073 на классику?
БСЗ стоит. А вот насчет капризности углеводов, слышал, что озон более чувствителен к засорам. Потому что у 73 диаметр сопел гораздо больше, плюс механика на 2-й камере. Так что…. думаю игра может стоить свеч. Может быть?
Попутный ветер!!!

На мой взгляд, он более подвержен засорам…
все тот же Солекс. Зато с СОЛЕКСом лучше разгоняется и меньше жрет. А вот 21073 мне кажется великовата за 1500. Лучше 21083.

Согласен с Леонидом
Что ты хочешь получить?
Динамика? Так бензина просто нужно больше подавать в камеры, следовательно, и расход увеличится.
Стоит ли выделки для себя теперь думайте
ИМХО — разницы почти нет…
Удачи,
Андрей

Подарки! Таким образом, кажется, что у Озона больше струй…
В общем, если у вас все есть, то ставьте. Я бы обязательно попробовал. Только… правда, 21073 великовата, наверное, для 1,5… Но ничего делать не надо, да, все обратно поставить, а? С энтузиазмом, интересом и любовью к своей машине 🙂

Демон Даровой))) куда пропал, что аськи нет…
Да в том то и дело, что стоит на точно таком же движке. на ездуне сказали что расход не большой…потом читал что жара не очень,эээ
что существенно…главное динамика….я ради нее готов пожертвовать чем угодно..не пропадай,давай..даже выходи в аську…..
Попутный ветер!!!

Аськи как таковой у меня нет… Через сайт… (-)
Виа есть жизнь! С самым любимым Сергеем ICQ #994

У меня есть такой,
хоть и дорабатывали в одной тюнинговой фирме.
Ускорение значительно улучшилось.
Невооруженным глазом видно, что эластичность увеличилась.
Однако на «верху» все осталось на прежнем уровне.
Расход по городу не превышает 10 л/100 км.
Проблем не было (пока).
Я уже на ней проехал 25 км, два раза менял ВОМ и все.
Я даже холостые ни разу не крутил.
Не жалею потраченных денег.
Все хорошее в жизни либо незаконно, либо аморально, либо чревато ожирением.

С уважением, ИГОРЬ для ВАЗ-21065.

Re: Стоит ли ставить солекс 21073 на классику?
У меня тоже такой стоит 2106-1600, разгон лучше, расход такой же.
Субъективно двигателю стало «легче» дышать.
как будто от простуды очистился…
так положил…

Re: Дополнение
И обязательно БКЗ..
Работает 20 минут, а радует годами..

Re: Стоит ли ставить солекс 21073 на классику?
Ставлю однозначно.
Он у меня уже два года. Одни положительные эмоции.
Удачи. Альберт. Ваз-2106 с карб 2109 и БСЗ + ЭПХХ

Как подобрать карбюратор под объем двигателя.Форсунки карбюратора. Основные типы форсунок и их выбор

приводят к перебоям в работе холостого хода и проблемам с распределением топлива. Затем при установке коллектора убедитесь, что сопрягаемые поверхности коллектора и фланца воздуховода плоские и обработаны.

С правильными углами. Используйте только высококачественные прокладки и методично чистите поверхности. Во многих случаях нет необходимости использовать герметик на прокладках для обеспечения качественной герметизации. Некоторые конструкторы наносят тонкий слой белой смазки, чтобы прокладки не прилипали при разборке.Однако, если вы используете герметик для прокладок, не используйте силиконовый герметик вокруг каналов смеси, так как бензин довольно быстро размягчит герметик.

Как правило, плавный переход от нижней части коллектора к каналам смеси увеличивает мощность. Некоторые коллекторы могут показать значительные улучшения в этой области по сравнению с другими, но часто помогает модификация. Однако избегайте чрезмерного измельчения, которое изменяет форму камеры или канала, особенно если испытание нельзя проводить на стенде или в движении.Слепые модификации могут снизить мощность, часто из-за проблем с распределением топлива или динамики потока. Имейте в виду, что большинство профильных туннельных коллекторов меньше выигрывают от внутренних модификаций, чем от одиночных 4-ствольных конструкций, поэтому работайте осторожно.

V В заключение, использование карбюраторных проставок (спейсеров) на тоннельном коллекторе — это недорогой и обратимый способ тонкой настройки впускной системы. Некоторые профессиональные механики обнаружили, что выступающие отверстия карбюратора (камеры) (описанные ранее в этой главе) могут улучшить характеристики запуска двигателя

С местами.Они считают, что, направляя струю ускорительного насоса в смесительные каналы, можно улучшить реакцию двигателя на движение дроссельной заслонки. Углубление отверстий карбюратора также может помочь снизить расход топлива при высоких оборотах.

Соответствие карбюратора двигателю очень важно для производительности и экономичности двигателя. Многие конструкторы двигателей часто впадают в заблуждение и устанавливают карбюраторы на свои двигатели по принципу «чем больше, тем лучше».

Если двигатель оснащен слишком большим карбюратором, он будет глохнуть и работать с перебоями на низких оборотах и ​​не начнет хорошо работать, пока не достигнет очень высоких оборотов.Естественно, эффективность и состав ухудшаются выхлопными газами.

www.kodges.ru

Двигатели большого рабочего объема и двигатели, работающие на высоких оборотах, требуют более крупных карбюраторов, чем двигатели малого рабочего объема, работающие на низких оборотах.

Многие карбюраторы объединены по потенциальной пропускной способности воздуха, измеряемой в м3/мин. Большинство, но не все производители испытывают свои карбюраторы при давлении 38 мм рт.ст. Искусство. Сравнивая карбюраторы разных моделей, проверьте, одинаковы ли измерения.

Наиболее важными факторами при выборе размера карбюратора являются объем двигателя, максимальная частота вращения двигателя и объемный КПД.

Объемный КПД является мерой способности двигателя полностью заполнять свои цилиндры и указывается в процентах (%). Например, двигатель объемом 1639 куб. см, который получает 1311 куб. см воздушно-топливной смеси в камеру сгорания при каждом такте впуска, имеет объемный КПД 80%.

Для простоты предполагается объемный КПД около 80 %, что является средним значением для форсированного двигателя.Для повседневного использования с 4-цилиндровым карбюратором вам необходимо определить, в каком диапазоне оборотов двигатель будет работать чаще всего. Будьте реалистами — вы можете навредить себе, если переоцените. Округлите результаты до ближайшего подходящего размера карбюратора. Приведенная ниже таблица является руководством для определения пропускной способности карбюратора.

Как правило, для бустерных двигателей малого рабочего объема требуются карбюраторы с пропускной способностью от 14 200 до 17 040 м3/мин, в зависимости от фактического рабочего объема и уровня модификации.Двигатели с наддувом большого рабочего объема хорошо работают с карбюраторами ниже по потоку от 18 до 23 м3 / мин, опять же, в зависимости от рабочего объема и уровня наддува.

Производительность карбюратора по расходу м3/мин в зависимости от рабочего объема и

частота вращения двигателя

Число оборотов двигателя, об/мин

двигатель,

см3

Комментарий.Эта таблица предназначена для стандартных двигателей. Для форсированных двигателей мощность ниже по потоку должна быть увеличена примерно на 10%.

Для большинства 4-цилиндровых карбюраторов предусмотрены специальные воздушные фильтры. Некоторые из них имеют небольшую высоту, чтобы можно было без проблем установить такой фильтр под капот.

Выберите карбюратор, который можно установить на впускной коллектор вашего двигателя и к которому можно адаптировать ваши старые дроссельные тяги. Если в карбюраторе есть вакуумные дроссельные заслонки вторичных камер, не пытайтесь поменять их на механические.Также старый воздушный фильтр (воздухоочиститель) не всегда может быть установлен на другие карбюраторы. Приобретите воздушный фильтр высокой пропускной способности для установки на новый карбюратор.

Если Ваш автомобиль оснащен системой контроля выхлопных газов, после замены карбюратора и воздушного фильтра подключите все устройства этой системы. Наконец, отрегулируйте всю систему с помощью газоанализатора для наиболее эффективной работы.

Большинство карбюраторных двигателей имеют механические топливные насосы. Если вы серьезно форсируете двигатель, установите высокопроизводительный топливный насос, или установите высокопроизводительный механический насос, или установите электрический топливный насос рядом с бензобаком.Следуйте инструкциям, прилагаемым к топливному насосу, для обеспечения безопасности установки и последующей эксплуатации насоса.

Форсунки карбюратора Солекс 21083 представлены в виде двух видов: топливные и воздушные.

Воздушные и топливные струи противоположны по своему взаимодействию составу и качеству горючей смеси. В процессе увеличения площади поперечного сечения топливной струи будет наблюдаться обогащение горючей смеси, а в случае воздушной струи — обеднение.

Следует отметить, что степень их воздействия не одинакова при разных режимах работы. Если изменить сечение главного жиклера, топливная смесь начнет изменяться прямо пропорционально для всех режимов дросселирования от малых нагрузок до полного открытия дроссельной заслонки.

Также больше ощущается действие воздушной струи в процессе увеличения угла открытия дроссельной заслонки.

Таким образом, при необходимости изменения состава топливной смеси во всем диапазоне характеристик необходимо будет изменить работу главного топливного жиклера.Для изменения характеристик кривой состава горючей смеси необходимо использовать воздушную струю.

Из приведенных экономических характеристик автомобиля с разной производительностью воздушных и топливных жиклеров системы основного карбюратора следует, что в случае увеличения производительности главного топливного жиклера соответственно возрастет расход топлива на все скоростные режимы автомобиля.

Изменение производительности воздушного жиклера позволяет увеличить расход топлива только на скоростных авто режимах.При выборе наиболее подходящей производительности воздушно-топливных жиклеров важно подобрать оптимальный состав подаваемой топливной смеси для конкретного режима работы двигателя.

Правильный выбор необходимых характеристик дозирующей основной системы в дальнейшем будет определять плавность и стабильность работы двигателя, особенно это будет заметно при частичных нагрузках. Автомобиль в процессе движения по городу 65% времени работает с приоткрытой дроссельной заслонкой в ​​момент разряда впускной трубы выше 450 мм рт.ст., а также потребляет до 35% от общего количества топлива.

Топливные форсунки карбюратора Солекс 21083 таблица

В процессе дросселирования карбюратора может наблюдаться нестабильный состав топливной смеси во времени в рабочих зарядах; тождества циклов нет. Это оказывает существенное влияние на состав выхлопных газов.
Также на неоднородность состава горючей смеси в циклах могут влиять три фактора:

  • характер распределения смеси по сечению потока;
  • распыление топлива;
  • Характер распределения смеси по потоку.

Существенное влияние на структуру потока может оказать схема течения эмульсии смеси из канала основной системы распыления. В зависимости от соотношения производительности в системе дозирования форсунок и скорости истечения эмульсии могут быть получены следующие виды течения: ламинарное, снарядное, крупноэмульсионное, осесимметричное и волновое.

Таким образом, в зависимости от изменения типа потока от форсунки основной эмульсионной системы в значительной степени будет изменяться однородность состава топливной смеси в рабочих циклах двигателя автомобиля.Осесимметричный режим является наиболее оптимальным для стабильной работы двигателя автомобиля. Это достигается за счет равномерной подачи топлива.

Воздушные жиклеры карбюратора Солекс 21083 позволяют настроить совместно с топливными жиклеры оптимальную работу карбюратора. Следует помнить, что расположение воздушного жиклера основной системы внутри топливно-воздушного основного тракта нежелательно из-за возможности засорения или загущения жиклера, что может привести к.

Часто наблюдается при прохождении картерных газов двигателя через карбюратор.Воздушные жиклеры правильнее всего размещать в специальных карманах, которые защитят их от прямого потока воздуха.

Из-за большого объема через диффузор будет проходить много воздуха в единицу времени, и как следствие, будет расходоваться намного больше топлива. Конечно, если вы не собираетесь прокачивать свой автомобиль для быстрой езды, то для вас это будет не так важно. В противном случае лучше установить жиклеры меньшего сечения.

Подбор форсунки правильнее всего начать с топливной, а потом переходить к подбору воздушной.Также следует отметить, что сначала нужно подобрать жиклеры для первой камеры, а после того, как на нее будут установлены жиклеры, следует перейти ко второй камере карбюратора. Только так считается наиболее правильной установка или замена форсунок.

Каждый автовладелец должен иметь хотя бы общее представление о его устройстве. Без таких знаний не обходится ни один ремонт, а если речь идет о тюнинге характеристик автомобиля, то знать его устройство обязательно.

Важной частью двигателя внутреннего сгорания является карбюратор — устройство, в котором смешиваются воздух и топливо. В результате получается горючая смесь, необходимая для работы. согласованность силового агрегата.

Если говорить об отечественных карбюраторах, то нельзя не упомянуть о Солексе 21083 – одном из лучших устройств в своем классе, с отличными характеристиками и высокой надежностью. Эта модель имеет в своем арсенале одно неоспоримое преимущество – ее можно модифицировать самыми разными способами, тем самым «подгоняя» карбюратор под конкретные условия работы.

Что такое жиклеры

Как правило, доработка карбюратора заключается в замене жиклеров. Форсунки представляют собой небольшие дозирующие элементы с отверстиями, имеющими определенный размер поперечного сечения, через которые проходят компоненты горючей смеси. В данной статье речь пойдет о жиклерах карбюратора Солекс 21083.

Типы и классификация жиклеров

Для создания в карбюраторе хорошей обедненной смеси следует устанавливать топливные форсунки с малым сечением отверстия, а воздушные — с увеличенным.Использование такой схемы позволяет двигателю стабильно работать даже при резкой смене режима движения.

В карбюратор Солекс 21083 устанавливаются два типа жиклеров:

  1. Топливный. Обеспечивает равномерную подачу топлива в камеру карбюратора.
  2. Воздух. Измерение подачи воздуха в карбюратор.

Важно понимать, что увеличение внутреннего диаметра топливного жиклера приведет к значительному увеличению расхода топлива, и такой выбор будет оправдан только при желании увеличить мощность двигателя.В свою очередь, большое сечение воздушной струи также вызывает повышенный расход топлива, но только при активной и быстрой езде.

Большинство автовладельцев предпочитают снизить аппетит силового агрегата, поэтому лучшим решением будет установка комбинации форсунок, снижающих расход топлива (иногда получается улучшить этот показатель на треть). Чтобы правильно выбрать форсунки, нужно разобраться в их маркировке, что не так сложно, как может показаться на первый взгляд.

Маркировка жиклера

При выборе жиклера карбюратора неопытных автомобилистов часто смущает наличие в маркировке жиклера нескольких цифр.Расшифровка этих условных обозначений следующая:

  1. Карбюратор Солекс 21083 базовая комплектация Оснащен форсунками с маркировкой 21 (для первой камеры) и 23 (для второй камеры). Цифры обозначают диаметр дозирующих элементов.
  2. На дне «родных» топливных жиклеров есть цифры 95 и 97,5 (первая и вторая камеры соответственно). Эти данные представляют собой пропускную способность форсунок.
  3. Так же, как и в предыдущем примере, маркируются воздушные жиклеры, только в этом случае они будут маркироваться 155 и 125, что указывает на исполнение деталей.Естественно, эти цифры на форсунках с разным расходом будут меняться.

Маркировка форсунок карбюратора достаточно проста, но простого распознавания числовых значений недостаточно — нужно еще понимать, как и на что влияют эти показатели.

Посмотрите, как самостоятельно отрегулировать поток света от фар вашего автомобиля. Подробнее —

Важным параметром, влияющим на работу форсунок, является соотношение количества воздуха и топлива в камере.Нормальным считается соотношение 14,9:1, при котором расход топлива и мощность находятся в балансе. Чтобы определить комбинацию, подходящую для того или иного стиля вождения, достаточно прикинуть, каким будет соотношение воздуха и топлива в горючей смеси.

Заводские топливные форсунки карбюратора Солекс 21083 предназначены для экономичной езды и имеют достаточно маленькое сечение. Родные форсунки менять не нужно, если нет особой необходимости в увеличении мощности двигателя. Кроме того, в результате замены форсунок смесь может оказаться слишком бедной, и двигателю просто не хватит горючей смеси для нормальной работы.

Если двигатель не тянет и проблема явно в топливной смеси, вы можете рассмотреть альтернативы: Различные конфигурации топливных и воздушных форсунок позволяют выбрать наиболее эффективную схему и использовать ее в вашем автомобиле для достижения наилучших результатов. Результаты.

Выбор форсунок

При выборе комплекта новых форсунок для модификации карбюратора стоит досконально изучить этот вопрос: Солекс 21083 модифицируется очень часто, и пара дополнительных советов от опытных водителей не помешает.Рекомендации по выбору чаще всего звучат так:

  • очень важно учитывать объем двигателя: при большом рабочем объеме лучше выбирать воздушные жиклеры с малым сечением, чтобы улучшить горючую смесь;
  • в первую очередь стоит выбирать именно топливные форсунки, а уже потом искать воздушные;
  • важна и последовательность при установке форсунок: сначала они устанавливаются в первую камеру, и только потом во вторую – такой пошаговый подход позволит выбрать наиболее подходящую схему.

В качестве примера подбора жиклеров для двигателя 1,5 л рассмотрим следующую комбинацию:

  • в первой камере установлен топливный жиклер 102,5, а воздушный жиклер имеет сечение 155;
  • Топливный жиклер 110 выбран для второй камеры, а воздушный жиклер имеет маркировку 125 или 135.

Стоит обратить внимание на то, что Солекс 21083 изначально рассчитан на 1,5-литровые двигатели , и его установка на силовой агрегат с большим рабочим объемом не рекомендуется: из-за конструктивных особенностей данного карбюратора чрезмерно «громоздкий» двигатель не получит достаточно качественной топливной смеси.

Также стоит помнить, что все карбюраторы Солекс имеют схожую конструкцию, благодаря чему обеспечивается взаимозаменяемость их элементов. Это правило касается и жиклеров: при необходимости можно подобрать жиклеры от другого карбюратора с другим сечением для вашей версии.

Из описанных выше аспектов и особенностей карбюраторов Солекс можно сделать простой вывод: для разных объемов двигатель необходимо соответствующим образом настроить, чтобы обеспечить качественное создание горючей смеси.

И последняя рекомендация: при подборе жиклеров с большим сечением иногда возникает желание их расточить самостоятельно. Делать этого не стоит, так как для работы жиклеров требуется правильное соотношение, чего нельзя добиться в «гаражных» условиях даже при наличии подходящего оборудования.

Видео форсунки карбюратора ВАЗ 21083 Солекс

Видео расскажет о карбюраторе Солекс 21083

Вывод

Карбюратор солекс 21083 славится своей надежностью и простотой, благодаря хорошей базовой комплектации, рассчитанной на спокойную и размеренную манеру вождения.Конечно, замена топливного и воздушного жиклеров карбюратора может увеличить мощность силового агрегата или снизить расход топлива, но если эти показатели уже хорошие, то их менять не стоит.

Подбор и доработка жиклеров на карбюраторах Солекс производится в двух случаях: если необходимо повысить мощностные показатели двигателя автомобиля (быстрый пуск, приемистость, увеличение оборотов) или уменьшить расход топлива двигателем по паспортным показателям.


В случае увеличения мощности обычно выбирают и увеличивают пропускную способность топливных форсунок ГДС (обогащают топливную смесь). Улучшить при необходимости топливную экономичность — увеличить пропускную способность воздушных жиклеров ГРС (обеднить топливную смесь). В любом случае необходимо установить на карбюратор форсунки с измененным сечением отверстия и производительностью, отличной от номинальной (маркировка на форсунках означает диаметр отверстия и соответствует их определенной пропускной способности).

Перед началом работы убедитесь, что и карбюратор, и двигатель нормально работают на стандартных жиклерах. Также перед проведением модификации карбюратора рекомендуется привести в надлежащее состояние систему питания и систему зажигания автомобиля. Если двигатель автомобиля кушает бензин ведрами или даже вдвое, есть смысл провести полную диагностику систем двигателя, привести все в норму и только потом браться за доработку.

Следует помнить, что при работе с карбюратором необходимо придерживаться определенной схемы: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров основных дозирующих систем.Изменение одного или нескольких звеньев этой цепи приводит к явному изменению работы двигателя. Увеличение или уменьшение пропускной способности форсунок должно быть небольшим и постепенным — в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и выполнять все манипуляции на них. Ставим родные форсунки обратно на случай неудачи эксперимента.

Варианты доработки и подбора жиклеров на карбюраторах Солекс

— Установить воздушные или топливные форсунки от другого карбюратора, от другого двигателя

Вы можете выбрать из списков ниже.

Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс

Модели с карбюратором 1-я камера 2-я камера
2108-1107010 97,5 97,5
21081-1107010 95 97,5
21083-1107010 95 97,5
21073-1107010 107,5 117,5
21051-1107010 105 110
21083-1107010-31 95 100
21083-1107010-35 95 100
21083-1107010-62 80 100
21412 95 95

Таблица размеров и применимости воздушных жиклеров ГДС для карбюраторов Солекс

Модели с карбюратором 1-я камера 2-я камера
2108-1107010 165 125
21081-1107010 165 135
21083-1107010 155 125
21073-1107010 150 135
21051-1107010 150 135
21083-1107010-31 155 125
21083-1107010-35 150 125
21083-1107010-62 165 125
21412 160 100

воздушные форсунки, топливные форсунки, эмульсионные трубки и колодцы карбюратора Solex


— Модификация существующих форсунок

В продаже есть тонкие сверла 1 мм, 1.5 мм, 1,75 мм, 2 мм и т. д. С их помощью можно рассверливать штатные патрубки до требуемых размеров за счет увеличения их пропускной способности. В некоторых случаях можно запаять отверстие оловом и пересверлить его.

Технология выбора форсунок

Начинаем подбор с ГДС топливных или воздушных жиклеров первой камеры карбюратора. Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего одна сотка) вместо стандартного и проверяем динамические характеристики автомобиля или его топливную экономичность.При необходимости осуществляем регулировку холостого хода винтами «качества» и «количества».

Устанавливаем еще больший жиклер, проверяем динамику или КПД. И так несколько раз, пока не появятся явные сбои в работе двигателя на разных режимах. Работа кропотливая, требующая времени и нервов. Затем делаем шаг назад, устанавливая струю настоящего измерения. Аналогичную настройку проводим для второй камеры карбюратора (в большинстве случаев ограничиваются первой).

Этот процесс (в сочетании с другими модификациями карбюратора) подробно описан в статьях на сайте, .

Проверку пропускной способности жиклеров для контроля соответствия их маркировки можно проверить, сделав самодельное устройство (см. ).

Примечания и дополнения

— Описанный выше подбор жиклеров — это минимальное вмешательство в работу карбюратора с минимальными последствиями (прирост мощности процентов на 5-10 или экономия в пределах литра на сотню).Вы сможете сильнее и эффективнее настроить свой карбюратор, если добавите в подборку жиклеров, как малых, так и больших, подберете эмульсионные трубки, доработаете смесительные камеры карбюратора, ускорительный насос и измените последовательность открытия дроссельных заслонок. Комплекс мер позволит полностью раскрыть скрытые резервы двигателя, что в итоге позволит изменить и улучшить необходимые характеристики автомобиля под требования каждого конкретного автовладельца.

Подбор и доработка жиклеров на карбюраторах Солекс производится в двух случаях: если необходимо повысить мощностные показатели двигателя автомобиля (быстрый пуск, приемистость, увеличение оборотов) или уменьшить расход топлива двигателем по паспортным показателям.


В случае увеличения мощности обычно выбирают и увеличивают пропускную способность топливных форсунок ГДС (обогащают топливную смесь). При необходимости улучшить топливную экономичность — увеличить пропускную способность воздушных жиклеров ГДС (обеднить топливную смесь). В любом случае необходимо установить на карбюратор форсунки с измененным сечением отверстия и производительностью, отличной от номинальной (маркировка на форсунках означает диаметр отверстия и соответствует их определенной пропускной способности).

Перед началом работы убедитесь, что и карбюратор, и двигатель нормально работают на стандартных жиклерах. Также перед проведением модификации карбюратора рекомендуется привести в надлежащее состояние систему питания и систему зажигания автомобиля. Если двигатель автомобиля кушает бензин ведрами или даже вдвое, есть смысл провести полную диагностику систем двигателя, привести все в норму и только потом браться за доработку.

Следует помнить, что при работе с карбюратором необходимо придерживаться определенной схемы: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров основных дозирующих систем.Изменение одного или нескольких звеньев этой цепи приводит к явному изменению работы двигателя. Увеличение или уменьшение пропускной способности форсунок должно быть небольшим и постепенным — в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и выполнять все манипуляции на них. Ставим родные форсунки обратно на случай неудачи эксперимента.

Варианты доработки и подбора жиклеров на карбюраторах Солекс

— Установить воздушные или топливные форсунки от другого карбюратора, от другого двигателя

Вы можете выбрать из списков ниже.

Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс

Модели с карбюратором 1-я камера 2-я камера
2108-1107010 97,5 97,5
21081-1107010 95 97,5
21083-1107010 95 97,5
21073-1107010 107,5 117,5
21051-1107010 105 110
21083-1107010-31 95 100
21083-1107010-35 95 100
21083-1107010-62 80 100
21412 95 95

Таблица размеров и применимости воздушных жиклеров ГДС для карбюраторов Солекс

Модели с карбюратором 1-я камера 2-я камера
2108-1107010 165 125
21081-1107010 165 135
21083-1107010 155 125
21073-1107010 150 135
21051-1107010 150 135
21083-1107010-31 155 125
21083-1107010-35 150 125
21083-1107010-62 165 125
21412 160 100

воздушные форсунки, топливные форсунки, эмульсионные трубки и колодцы карбюратора Solex


— Модификация существующих форсунок

В продаже есть тонкие сверла 1 мм, 1.5 мм, 1,75 мм, 2 мм и т. д. С их помощью можно рассверливать штатные патрубки до требуемых размеров за счет увеличения их пропускной способности. В некоторых случаях можно запаять отверстие оловом и пересверлить его.

Технология выбора форсунок

Начинаем подбор с ГДС топливных или воздушных жиклеров первой камеры карбюратора. Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего на сотку) вместо штатного и проверяем динамические характеристики автомобиля или его топливную экономичность.При необходимости отрегулируйте обороты холостого хода винтами «качество» и «количество».

Устанавливаем еще больший жиклер, проверяем динамику или КПД. И так несколько раз, пока не появятся явные сбои в работе двигателя на разных режимах. Работа кропотливая, требующая времени и нервов. Затем делаем шаг назад, устанавливая струю настоящего измерения. Аналогичную настройку проводим для второй камеры карбюратора (в большинстве случаев ограничиваются первой).

Этот процесс (в сочетании с другими модификациями карбюратора) подробно описан в статьях на сайте, .

Проверка пропускной способности форсунок для контроля соответствия их маркировки можно проверить, изготовив самодельное приспособление (см.).

Примечания и дополнения

— Описанный выше подбор жиклеров — это минимальное вмешательство в работу карбюратора с минимальными последствиями (прирост мощности процентов на 5-10 или экономия в пределах литра на сотню). Вы сможете сильнее и эффективнее настроить свой карбюратор, если добавите в подборку жиклеров, как малых, так и больших, подберете эмульсионные трубки, доработаете смесительные камеры карбюратора, ускорительный насос и измените последовательность открытия дроссельных заслонок.Комплекс мер позволит полностью раскрыть скрытые резервы двигателя, что в итоге позволит изменить и улучшить необходимые характеристики автомобиля под требования каждого конкретного автовладельца.

Карбюратор Rèiteachadh «Solex 21083». Карбюратор «Солекс 21083»: uidheam-smachd agus tuning

Anns an aiste seo, ionnsaichidh tu mar an nì регулировка карбюратора «Solex 21083». Себя dhānamh an obair a bhith gu math luath. Мура х-эйл, гу деарбх, чан эйл иад а дол а дхаанамх лиасачадх (настройка) ан коннадх стелладх сиостам.Bu chòir a thoirt fa-near gun robh an carburator — bunait cumhachd solarachadh siostam, tha e air a dhèanamh le cuideachadh an làimh dheis measgachadh ullachadh airson solar às dèidh sin an t-einnsean siolandairean. Agus ciamar a tha ag obair ceart Se inneal neo-eisimeileach teicnigeach остался модным увлечением карбадным воздухом. Mar dìreach airson карбюраторы 21083, tha e glè làidir inneal a dh’fhaodas a ‘frithealadh gun an suidheachadh fada gu leor. A thirt air modh air obair aca a faisg air leth.

фиосрачад бунайтеч

Carbaireatairean «Solex» tha eadar-dhealaichte, ach gu deepbh air ВАЗ-21083 stèidheachadh bunaiteach Dealbhadh.Tha e ‘cleachdadh a’ char как диффузор lugha earrann den. ‘S fhiach toirt fa-near gu bheil iad sin carbaireatairean dh’fhaodar a chleachdadh a-mhàin air carbadan, an t-suim de nach eil barrachd air a on leth liotair. Bu chòir a bhith mothachail cuideachd gu bheil an carburetor Faodar muin chan ann a mhàin air an t-einnsean-VAZ 2108 agus an leithid, ach cuideachd airson na h-einnseanan chàraichean, «clasaig» sreath. Чуир иад карбюраторный «Солекс 21083» пистолет фхуасглад. Tha an sgeama seo air inneal air shelltainn anns aiste.

«Solex» mar chuspair airson tuning

Tha an sgìre glè mhòr chianail airson mac-meanmna, ma tha thu a ‘dol a chosg tuning ansteladh siostam. Точеный карбюратор Faodar для диффузоров dhiofar trast-thomhas. Mar a dh’fhàs motairean airson stàladh air, leabhar a barrachd air aon leth liotair, agus an uair sin chan eil seo a ‘moladh, seach nach eil e comasach a bhith ag obair ceart aig astar na коленчатый вал. Agus chan eil ea ‘cuideachadh’ gleusadh карбюратор «Solex 21083», mar a th e air a dhealbhachadh airson einnseanan le tomhas àrd.Cuideachd, bu chòir a thoirt fa-near gun robh карбюратор ochd dèanamh caola. Uime sin, ‘nuair a stàlaich thu einnseanan eile, feumaidh tu a dhèanamh an taghadh де сопла, bharrachd air an àite.

Начать регулировку

Cuimhnich gur suidheachadh na карбюратор «Solex 21083» a ‘tòiseachadh le’ mion-atharrachadh an ìre as ìsle ann seòladh-seòmar. Gus COILEANADH modh-obrach seo gu ceart, feumaidh tu am pàtran sònraichte. Tha an seòladh a dh’fheumas a bhith aig cuid de astar bhon mhullach.uair sin faodaidh tu tòiseachadh a ‘stàladh холостой ход. Gus seo a dhèanamh gu tur teannaich an sgriubha mhòr, ag atharrachadh càileachd a ‘mheasgachadh. Грех выкрутить e le còig no sia dh’oidhirpean. Deidh a tha riatanach gus отвинтите sgriubha mhòr, ‘riaghladh an t-suim de na measgachadh, a’ coleanadh a dhol à bith, вакуум и tiùb ‘ceangal, карбюратор, agus и зажигание sgaoilidh. An ath-, feumaidh tu briog air a ‘pheadal gas cas, dèanamh cinnteach gu bheil an t-einnsean air a ruith ann eadar na h-urrainn, ma tha карбюратор «Solex 21083» Thèid mar sin a rèiteachadh.Tha an cuairt-eileamaidean agus co-phàirtean an uidheam a chithear и artaigil.

Ùraich на холостом ходу

uair sin coimhead air тахометр. Проветрите bu chòir a bhith mu 800 об/мин. Ma tha tuilleadh, sin feumaidh tu a ‘cleachdadh an àireamh de Screws a lùghdachadh astar, tha e a’ toinneamh. Anns an aon chùis, ma tha an t-astar a tha gu h-ìosal 800 об/мин, tha e riatanach gu teannaich an sgriubha mhòr càileachd measgachadh chun am cho fad an t-einnsean Chan eil àbhaisteachadh obair aca.Очередная регулировка карбюратора «Солекс 21083» Chan eil e deiseil. Энн обайр, агад, а та, чар, как гейннеад, обрачайд, воздух, коннаид, меасгачад. Thoir fa-near gu bheil a ‘measgachadh a’ fàs bochd nuair, трахающий sgriubha mhòr. Мар-син, в воздухе содержится ночдадх и углекислый газ. A-nis feumaidh tu a sgriubha mhòr a choileanadh an àireamh de àbhaisteach astar. Ma tha e blàth àm na bliadhna, bu chòir a chur ann raon 800-900 об/мин. Anns a ‘gheamhradh, tha e nas fheàrr a bhith a’ cur ri luach mu 100 об/мин.

Taghadh agus stàladh Jets

Sin na h-uile, «Solex 21083» карбюратор stàladh a tha e deiseil, faodaidh tu a-nis a ‘bruidhinn mu dheidhinn cudromach eile a’ phuing. Карбюратор Airson ВАЗ-2108 feumaidh tu a bhuain na Jets, agus daonnan a ‘gabhail a-steach tomhas-lìonaidh an t-einnsean. Tha an àireamh nas motha, nas lugha na bu chòir a bhith Jets. A-adhbhar airson seo gu bheil nuair a tha meudachadh barrachd lìonaidh èadhar a ‘dol tron ​​диффузор. Mar sin, tha e ‘toirt buaidh air an caitheamh Gasoline.A thogail suas air карбюратор «Solex» Jets ceart, feumaidh tu cumail gu sònraichte ris a algairim.

Tha a ‘chiad cheum a thanhar a’ moladh a thaghadh Бензиновые форсунки. Chan eil ach an dèidh a dh’fheumas iad a dhèanamh taghadh de adhar. Аннс а ‘чиад тагад а дхеанам эйрсон на х-иннеалан а’ бхун-сеомар, ан деид — айрсон ард-сгоил. Thoiribh fa-near gu bheil a ‘Jets e toirmisgte a ghlanadh nithean мясной хвост. Mur eil, bidh iad a mhilladh. Ma tha thu co-dhùnadh a chur an sàs ùr карбюратор «Solex 21083» (a’phrìs — му 3000 руб.), a bhith cinnteach gu bheil a’ coleeanadh Adjustment a ‘cleachdadh uidheamachd shònraichte.

leasachaidhean ris a ‘карбюратор

Glè thric air a dhèanamh, настраивающий карбюраторы, a ‘crìochnachadh le àrdachadh ann an èifeachdas nan dòigh-obrach seo. Gu sònraichte, tha draibhearan glè thric glan Dealain Actuator airson холостого хода obrachadh. Гу деарбх, аннс а ‘чуис сео, тха ардачадх анн бензин caitheamh ле му 5 са ​​чеуд. Ах та койлеанадх йомлан де на айннсеан а меудачадх. Faodaidh e cuideachadh a stàladh a ‘snàthad bhalbhaichean eadar-dhealaichte togail agus roghainn ìre Бензин и an seòladh-seòmar.Le faodaidh seo a ‘lùghdachadh и dùil камедь bi an connadh-adhair measgachadh biodh ro bhochd ann ard cumhachd modh. Agus cuideachd a ‘cleachdadh snāthad-bhalbh a dhanamh de rubair, toirt cothrom airson a chumail an ire as àirde stàball Бензин. Faodaidh tu cuideachd и àite форсунки карбюратора «Solex 21083», bidh e a ‘meudachadh и comais. Ach, a ‘caitheamh connaidh cuideachd ag èirigh.

Туиллеад Лисачайдхан Кудромах

Карбюраторы для автомобилей ВАЗ с дроссельной заслонкой.Airson seo tha e riatanach a dhèanamh Throttle cleitearnach fosglaidhean, trast-thomhas a tha caran nas lugha na bha e an toiseach. Tha seo gu mòr a ‘lùghdachadh an ire de CO2 and smùide газа. Ach, air an làimh eile, rè холостой ход CO2, rean fhathast an aon, oir na h-obraichean ann am modh карбюратор по умолчанию «Solex» 21083. inneal e a-mhàin a ‘fàs far a bheil am measgachadh a sgaoileadh nas cothromaiche. Agus gheibh thu Бензин sàbhalaidhean, ge-tà beag. Tha a ‘char as àirde a choileanadh lùghdachadh и caitheamh le Gasoline dà cheud.Диффузоры dèidh lìomhaidh, rìribh, bhith, ‘lùghdachadh, называют воздухом и аэродинамикой. Гу деарбх, чойлеанадх как мота, тха э риатанач гу Полах дхайбх гу прагтайгеач анн сгатан. At-sgrùdaidh seo, a bhios a ‘leasachadh na «Solex» карбюратор Dealbhadh. Air an làimh eile, tha an eileamaid de cumhachd an t-siostam e glè stàball, fiù’s as aonais a’ gleusadh obair IT-iomlan. Ach, uaireannan tha thu ag iarraidh a ‘gleusadh карбюратор «Solex 21083».

co-dhùnadh

Ann an co-dhùnadh, bu toigh leam geàrr-chunntas air gach ni a chaidh a ràdh gu h-àrd.Анна ан карбадан атха ион-мианнаихте чумаил головка ан коннадх-сиостам агус адхар соларачадх. Гас сео а дхаанамх, тха ан деаг ам гу леор айрсон атаррачадх на криатраган де Бензин Агус Эдхар. Cuideachd, bu chòir a thoirt fa-near gun cus einnsean aodach — a tha a ‘meudachadh an dùil Gum bi a’ tòiseachadh a ‘drùidheadh ​​tro an Breather Salachair карбюратор anns an t-seòmar. Ma tha an t-einnsean air do chàr Feumaidh càradh, ga dhèanamh. Ma chan eil dòigh a slaodadh dheth, отключите e bhon adhar Criathrag Breather pìoba.Tomh e aig картер, na gasaichean a ‘fàgail nach eil an siostam connadh. Ach fhathast chan eil e riatanach dàil a chur air an giùlan a mach as mòr-chàradh. Anns a ‘phròiseas teagamh feum airson a càradh agus Устранение неполадок с помощью ceanglachain. Chan eil e riatanach atharrachadh форсунки карбюратора «Solex 21083» для воздуха ma tha an t-einnsean a ‘ruith aig annail mu dheireadh.

Карбюратор ДААЗ

Если вы владелец автомобиля ВАЗ «Классика» (от 2101 и до 2107), то вам не раз приходилось решать, повысить динамику автомобиля или снизить расход топлива.Если двигатель называют сердцем автомобиля, то карбюратор смело можно назвать сердечным клапаном. Расход топлива полностью зависит от настройки карбюратора. От правильной настройки зависит еще и динамика разгона

.

Карбюратор DAAS состоит из основных частей: диффузора, дроссельной заслонки, жиклера и поплавковой камеры. Если вам нужна замена карбюратора, нужно уметь выбрать среди большого количества тот, который будет соответствовать определенным условиям и будет подходить к желаемой кубатуре двигателя.Самым почитаемым на сегодняшний день является карбюраторный ДААЗ. С 1970 по 1982 год карбюратор устанавливался на ДААЗ 2101, 2103, 2106, выпускавшихся на Димитровском автомобильном заводе. На смену старым пришли новые карбюраторы 2105-2107. Они уже усовершенствовали систему, по сравнению со своими предшественниками, и у них появилось новое название — «Озон». Это название говорит об экологичности карбюратора ДААЗ. Их установка в наше время производится на «Классику».

Если брать руководство по эксплуатации, то в правилах прописано, что регулировка карбюратора ДААЗ 2107 должна проводиться регулярно, таким образом, удастся добиться экономии топлива, при этом не будут потеряны характеристики двигателя.Карбюратор DAAS состоит из большого количества трущихся деталей, которые при износе требуют обязательной регулировки.

Регулировка карбюратора DAAS состоит из нескольких этапов. Во-первых, необходимо отрегулировать приводные тяги. Для этого: открутить и снять воздушный фильтр с корпусом, измерить длину между центрами наконечников тяг (должно быть 80мм). При любом отклонении необходимо снять наконечник. С помощью ключа на 8 отпустите контргайку и поверните наконечник на требуемую длину тяги.Теперь можно затянуть контргайку и установить тягу на место.

Необходимо проверить открытие первой дроссельной камеры при выжатой до упора педали акселератора. Если этого не происходит, то рычаг этой заслонки имеет дополнительный ход.

С помощью отвертки пластиковый наконечник промежуточного звена продольного рычага. Теперь нужно отпустить контргайку и уменьшить длину тяги. Ставим тягу на место и снова проверяем, как открывается заслонка.

При отпускании педали должно произойти закрытие дроссельной заслонки. Если это не помогло, то нужно удлинить тягу. Для этого отсоедините крепление всасывающего троса. В машине нужно полностью выдвинуть ручку, которая управляет воздушной заслонкой. Для того чтобы створка открылась, нажмите на трехрычажный рычаг и сразу же затяните стопорный винт.

Теперь, потянув за ручку воздушной заслонки, закройте ее. Нажмите на ручку еще раз, пока она не остановится. Убедившись, что заслонка полностью открыта, необходимо затянуть стопорный винт.

Любая модель автомобиля использует карбюратор с падающим потоком. То есть воздух, попадая в карбюратор сверху, падает вертикально вниз. Происходит смешивание воздуха с топливом, которое поступает через жиклеры.

Карбюратор К 135: устройство и регулировка

Восьмицилиндровые бензиновые двигатели ЗМЗ 53 (их часто называют ГАЗ 53, хотя это неверно) применялись на огромном количестве различной техники: грузовики ГАЗ, автобусы ПАЗ и КАВЗ. Несколько версий двигателя продолжают выпускаться и в наши дни.

Система питания

Все двигатели ЗМЗ 53 комплектовались системой питания с карбюратором. Кроме этого устройства в систему входили топливный насос, бак или система баков для хранения топлива, фильтры и трубопроводы для связи узлов системы. Ниже мы рассмотрим общее устройство основного узла системы питания — вертикального карбюратора К 135.

общее описание

Эта модель пришла в 1985 году на смену модели К126. Появление нового устройства было связано с модернизацией семейства двигателей ЗМЗ.Корпус нового карбюратора не изменился, по сути изменились только сечения жиклеров.

На кузов добавлен штуцер вакуумного клапана системы рециркуляции отработавших газов.

Особенности модернизированного двигателя

Карбюратор К 135 (как и К 126) имеет две камеры, каждая из которых обеспечивает подачу рабочей смеси 4-х цилиндров. На старых версиях двигателей стоял впускной коллектор с перекрещивающимися каналами на разных уровнях. Первая камера питала цилиндры 1, 4, 6 и 7, вторая — 5, 2, 3 и 8.Карбюраторные отсеки работали в соответствии с порядком развальцовки деталей мотора. Коллектор старого типа на фото ниже.

На модернизированном моторе коллектор был упрощен, и каждая камера отвечала за цилиндры своего блока. Это решение удешевило коллектор. Но появились неравномерные пульсации давления в карбюраторе К 135. Из-за таких пульсаций наблюдается разброс характеристик смеси в разных цилиндрах и при разном времени работы двигателя.Новый коллектор можно увидеть на фото.

Но благодаря новым форсункам все же удалось улучшить нормы токсичности двигателей ГАЗ 53. Карбюратор К 135 обеспечивал приготовление более обедненных рабочих смесей, что немного сглаживает неоднородность смеси. Новые коллектор и карбюратор вместе с новыми головками цилиндров с увеличенной степенью сжатия и винтовыми стенками впускных каналов позволили улучшить топливную экономичность двигателей на 6-7%. При этом требования к октановому числу бензина не изменились.

Общее устройство

Схема карбюратора К 135 довольно проста. Фактически он представляет собой два независимых агрегата, собранных в одном корпусе и объединенных общей поплавковой камерой. Соответственно существует две системы дозирования. К ним относится основной диффузор, в сужении которого расположена топливная форсунка. Ниже расположена камера смешения, выход смеси из которой регулируется газовой заслонкой.

Заслонки имеют общую ось, что обеспечивает практически одинаковый объем воздуха, проходящего через камеры карбюратора.Ось амортизаторов завязана с педалью акселератора автомобиля.

Система дозирования обеспечивает подачу топлива непропорционально поступающему воздуху. Ключевым элементом системы является диффузор с узким каналом. При прохождении через него воздуха создается пониженное давление, зависящее от скорости проходящего потока. За счет этого явления топливо забирается через главный топливный жиклер из поплавковой камеры. Доступ к этим жиклерам возможен без демонтажа карбюратора и осуществляется через резьбовые пробки в корпусе поплавковой камеры.

Уровень топлива регулируется автоматически игольчатым клапаном и соответствующим поплавком. На старых моделях карбюраторов в стенке камеры имелось контрольное окошко. Для поддержания состава смеси карбюратор К 135 снабжен системой компенсации с воздушным торможением топлива.

При низких оборотах слабый поток воздуха и отсутствие вакуума в дозаторе. Для обеспечения работы двигателя в этом режиме используется система холостого хода.

Для наиболее полной реализации мощности двигателя и динамики разгона карбюратор К 135 оснащен экономайзером и ускорительным насосом.Из дополнительных систем стоит упомянуть пусковое устройство и ограничитель скорости двигателя.

Customize

Этот элемент авто довольно прост по конструкции и не требует особого внимания при правильном использовании. Регулировка карбюратора К 135 включает настройку стартера, контроль уровня топлива в камере и настройку системы холостого хода.

При регулировке пускового устройства закрыть воздушную заслонку, которая посредством тяги переведет дроссель газа в исходное положение.Зазор между газовой заслонкой и стенкой камеры должен быть в пределах 1,2 мм. Регулировка устройства заключается в настройке этого параметра и осуществляется с помощью регулировочной планки в приводе заслонки. Легкий запуск холодного двигателя возможен только при заданном зазоре.

Еще одним важным этапом регулировки карбюратора К135 является выравнивание топлива в поплавковой камере. Для этого измерьте расстояние между поплавком и плоскостью крышки. Он должен быть 40 мм.Измерение проводят на снятой крышке в перевернутом состоянии. Регулировка расстояния производится подгибанием иглы привода иглы клапана. При этом на нем не должно быть никаких повреждений или вмятин. Окончательный контроль уровня топлива производится на установленном карбюраторе.

Ремонт

Разборка и ремонт карбюратора К 135 производится при повреждении деталей или сильном загрязнении устройства. Однако не злоупотребляйте стиркой и чисткой. Ведь есть риск забить каналы внутри карбюратора и нарушить соединения.

Одной из наиболее частых операций является промывка поплавковой камеры. При этом удаляются только легкоудаляемые отложения. Пыль, притянутую к стенам, убирать не следует. Отложения в камере – следствие плохого состояния системы фильтрации топлива. Поэтому чистку следует совмещать с заменой и очисткой фильтров.

При разборке карбюратора следует обратить внимание на состояние форсунок; при необходимости их следует промыть.Проверяется состояние поплавков (они бывают двух видов — латунные и пластмассовые), осей демпферов, ускорительного насоса. Все поврежденные детали следует заменить новыми.

Отдельно контролировать состояние поверхностей сопрягаемых деталей корпуса. При необходимости их натирают на калибровочную пластину.

По окончании работ производится повторная сборка, регулировка и установка карбюратора на двигатель.

Карбюратор Солекс ВАЗ 21083 — ремонт, регулировка и регулировка

С развитием автомобилей старые модели карбюраторов были заменены на карбюраторы Солекс.По мнению их собратьев, Solex будет точнее в подаче и поможет машине развивать большое давление. Такие карбюраторы устанавливаются на двигатели рабочим объемом 1,5 литра, переднеприводные автомобили ВАЗ, семейства Самара: ВАЗ 2108; 2109, 21099, 2110.

Основной вид рис карбюратора Солекс марки ДААЗ, целый электромагнитный клапан, регулирующий подачу огня в течение часа на холостом ходу, а также система формирования топливных сумм, пока шланги не подключены к система охлаждения.

Власть карбюратора Солекс ВАЗ 21083

Двухкамерный карбюратор Солекс ВАЗ 21083 будет устанавливаться на атмосферные двигатели автомобилей ВАЗ 21083.

  1. Камера Поплавцева.
  2. Система запуска.
  3. Система холостого хода с электромагнитным клапаном.
  4. Система подключения головы.
  5. Переходная система
  6. Экономайзер с нагнетательным насосом.
  7. Эконостат.

Пожарный запас идет от камеры поплавка по специальным каналам через запальные жиклеры, а бензин идет ночью, так как проходит через жиклеры.Тогда топливо должно идти вверх через диффузор карбюратора без передка в двигун. Привод дроссельных заслонок на этом карбюраторе механический и меняется засорением за счет нажатия педали акселератора. На карбюратор регулировка количества горючего переносится с помощью винтов количества и качества.

Для обшивки системы карбюратора жиклер должен быть переполнен, а дворянству важно его отремонтировать, так как перелив нужен для горелки или жиклера.Покупайте машину, к ней есть сервисная книжка, в которой указаны основные характеристики того навесного оборудования, а так же схема маркировки жиклеров в базе модели карбюратора.

Система напорной дозировки имеет перенос форсунок горелок с 80 или 95 маркерами для первичной камеры и 100 для вторичной. Аналогично имеются сопла 150, 155, 165 для первой камеры и 125 для второй. Система холостого хода включает 38-44 и 50 горелок, а также 170 и 160 горелок.Вторичные камеры переходной системы имеют 50-80 горелок, 120 и 150 горелок.

Карбюратор отрегулирован правильно, он должен быть отрегулирован правильно. Добить его своими руками роботу несложно, просто нужно быть респектабельным и не бояться, что можно сделать самому.

Необходимо прогреть двигатель до рабочей температуры, вместо того, чтобы крутить гвинт от количества оборотов пожаротушения 800-900 об/мин. Теперь с плоской плетёнкой надо пошагово с гвентом якости, пока двигун не закопать.Для того гвент якости надо крутить очень аккуратно, лишь бы двигун не прав.

Будут капли, если при таком регулировании робота двигун затмит и не изменит. Причин несколько:

  • канала обруднения Гвент Якости;
  • заполнение штуцера электромагнитного клапана;
  • Неисправность электромагнитного клапана

Клапан электромагнита можно сделать через сбривание фишек или проводов, идущих к клапану, или через неравенство самого злого.В таком случае клапан меняют на новый, убирают засорение каналов и форсунок путем их подтяжки.

Регулировка уровня возгорания в поплавковой камере, проверка знания верхнего давления карбюратора, сдвижная пластина, как и регулировка поплавка. Кожаный поплавок регулируется специальным щупом, а зазор между самим поплавком и поверхностью боба на границе составляет 1-1,5 мм. Точно отрегулированные поплавки обеспечивают последующую доставку поплавка и поток без перерыва.Отрегулируйте натяжение троса крутилки и дроссельной заслонки без перерыва.

Регулировка натяжения троса шторки сработает при вытягивании троса из салона, натяжение и фиксация положения троса на приводах шторки. Регулируется и натяжение троса дроссельной заслонки, так что при отпускании педали газа она виновата в том, что она закрыта.

Правильнее отрегулировать карбюратор Солекс ВАЗ 21083, чтобы обеспечить рациональное добавление горючего шума при любых оборотах двигателя, не заглушая его.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
