Выносной регулятор напряжения генератора Sterling Power AR12W

Водонепроницаемый внешний регулятор напряжения генератора Sterling Power AR12W. Номинальное напряжение 12 Вольт. Максимальный ток обмотки возбуждения – 8 А при контроле положительного и 13 А при контроле отрицательного проводника обмотки возбуждения генератора

Назначение

Sterling Power AR12W предназначен для работы в качестве дополнительного регулятора напряжения на генераторах с номинальным током до 350 А и как единственный регулятор с генераторами номиналом 150 А. Устраняет недостатки стандартного генератора и превращает его из устройства постоянного напряжения в современное зарядное устройство постоянного тока с четырьмя стадиями зарядки

Преимущества

Заряжает тяговые аккумуляторы на 100%. Стандартный генератор автомобильного типа заряжает дополнительные аккумуляторы только до 75% емкости. Поскольку напряжение разряженного до 35% аккумулятора слишком низкое для дальнейшей работы, то в аккумуляторе емкостью 100 Ач полезно используется только около 35 Ач. Выносной регулятор напряжения сохраняет в аккумуляторных батареях на 25-35% больше энергии и увеличивает полезную емкость аккумулятора на 70-80%

Заряжает сервисную аккумуляторную батарею в 4 -20 раз быстрее, чем стандартный генератор (в зависимости от текущего состояния системы). Сокращает время работы двигателя, используемого для зарядки аккумуляторов. Уменьшает износ двигателя, расход топлива и экономит деньги

Защищает пластины аккумуляторов от сульфатации. В не полностью заряженном аккумуляторе образуются кристаллы сульфата свинца, которые со временем увеличиваются в размерах и уменьшают емкость аккумуляторной батареи. Внешний регулятор полностью заряжает, десульфатирует, сохраняет емкость и увеличивает срок службы аккумуляторов

Режимы работы

Для зарядки тяговых аккумуляторов выносной регулятор использует четырехступенчатый алгоритм: постоянный ток – постоянное напряжение – кондиционирование – поддерживающая зарядка.

Напряжение второго этапа зарядки регулируется и выбирается пользователем в зависимости от типа установленных аккумуляторов. Внешний регулятор подходит для гелевых, AGM и жидко-кислотных (обслуживаемых и не обслуживаемых) аккумуляторных батарей. Напряжения зарядки: 14,2/13,5; 14,4/13,65 и 14,8/13,65 Вольт

Внешний регулятор использует прогрессивную динамическую систему зарядки аккумуляторов. Это значит, что встроенная программа пересчитывает режим работы устройства при каждом новом включении, поскольку состояние аккумуляторной батареи и другие параметры системы никогда не остаются постоянными. Старые системы не различают аккумуляторы разных типов или емкостей.

Особенности

Встроенные в дополнительный регулятор напряжения функции безопасности отключают устройство при неправильной установке, не верно подобранном сечении кабелей или любой неполадке, которая вызывает рост напряжения генератора.

Неправильно установленный выносной регулятор напряжения может повредить или вывести из строя аккумуляторы и вызвать воспламенение кабелей. Sterling Power AR12W проверяет параметры электрической системы каждые две секунды, и если они не соответствуют требованиям безопасности, выключается и сигнализирует о неисправности.

Генератор с неисправным внешним регулятором может повредить все включенное в цепь оборудование. Sterling Power AR12W физически разрывает провод цепи возбуждения и гарантирует, что дополнительный регулятор напряжения прекратит работу при возникновении неисправности. Управление генератором после этого автоматически переходит к стандартному регулятору напряжения

Дополнительные возможности

Температурный датчик в комплекте. Внешний регулятор изменяет напряжение зарядки исходя из температуры аккумуляторной батареи. Если температура аккумулятора превышает 50 С регулятор отключается и выдает предупреждение.

Дополнительный регулятор можно использоваться как независимо, так и одновременно со стандартным регулятором напряжения генератора.

Светодиодные индикаторы на корпусе. Водонепроницаемый с классом защиты IP 67

Выносной регулятор напряжения не подходит для автомобильных двигателей и лодочных моторов с электронной системой управления (ECU). Регулятор повышает напряжение генератора, что может быть воспринято ECU как его неисправность.

Регулятор напряжения Я120М1

Общие сведения: Регулятор напряжения Я120М1 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды. Применяемость: МАЗ, КАМАЗ и др. с генераторами Г273, 21.3771 и их модификациями. Данное изделие разработано специально для эксплуатации в различных широтах с большим диапазоном температуры окружающей среды. Регулятор выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP68 по ГОСТ 14254. От проникновения влаги регулятор защищен специальным высокотеплопроводным компаундом с рабочей температурой до 200 °С. Регулятор Я120М1 сконструирован по однопроводной схеме питания, корпус изделия соединен с корпусом автомобиля. Рабочий режим регулятора — S1 по ГОСТ 3940. Регулятор устанавливается в щеточном узле генераторной установки, где предусмотрена установка регуляторов Я120М или Я120М1 при помощи штатных винтов. Гарантийный срок эксплуатации — 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.   Технические данные: Диапазон рабочих температур, °С -45. . +100   Напряжение регулирования с АБ* при t°=(25 ± 2)°С и нагрузке генератора 3А в режиме «З», В 28,0 ± 0,3 Напряжение регулирования с АБ при t°=(25 ± 2)°С и нагрузке генератора 3А в режиме «Л», В 27,6 ± 0,2   Напряжение регулирования с АБ в диапазоне нагрузки генератора от 3А до 0,9·Imax** в режиме «З», В 28,0 ± 0,4 Напряжение регулирования с АБ в диапазоне нагрузки генератора от 3А до 0,9·Imax в режиме «Л», В 27,6 ± 0,4   Максимальный ток выходной цепи, А 5,0   Термокомпенсация Uрег, мВ/°С -6,0 ± 3,0   Остаточное напряжение на выходе «Ш», типовое, с датами выпуска до 2015 / модификация 2015 г. , В 0,9 / 0,12   Максимально допустимое длительное воздействие повышенного напряжения питания, В 36,0   Максимально допустимое воздействие повышенного напряжения питания длительностью до 5 мин., В 50,0   Максимально допустимые импульсные перенапряжения по ГОСТ 28751, в составе генератора, В 230,0 * — АБ — аккумуляторная батарея ** — Согласно техническим условиям на изделие     Схема включения в составе генераторной установки:     Габаритный чертеж:

Регулятор напряжения на полевом схема.

Стабилизатор напряжения на полевом транзисторе — схемотехника. Мощный стабилизатор на полевике

Несложная схема для регулирования, а также стабилизации напряжения представлена на картинке выше, её сможет собрать даже новичок в электронике. К примеру, на вход подано 50 вольт, а на выходе получаем 15,7 вольт или другое значение до 27V.

Основной радиодеталью данного устройства является полевой (MOSFET) транзистор, в качестве которого можно использовать IRLZ24/32/44 и другие подобные. Наиболее часто они производятся компаниями IRF и Vishay в корпусах TO-220 и D2Pak. Стоит около 0.58$ грн в розницу, на ebay 10psc можно приобрести за 3$ (0,3 доллара за штуку). Такой мощный транзистор имеет три вывода: сток (drain), исток (source) и затвор (gate), он имеет такую структуру: металл-диэлектрик(диоксид кремния SiO2)-полупроводник. Микросхема-стабилизатор TL431 в корпусе TO-92 обеспечивает возможность настраивать значение выходного электрического напряжения. Сам транзистор я оставил на радиаторе и припаял его к плате с помощью проводков.

Входное напряжение для этой схемы может быть от 6 и до 50 вольт. На выходе же получаем 3-27V с возможностью регулирования подстрочным резистором 33k. Выходной ток довольно большой, до 10 Ампер, в зависимости от радиатора.

Сглаживающие конденсаторы C1,C2 могут иметь ёмкость 10-22 мкФ, C3 4,7 мкФ. Без них схема и так будет работать, но не так хорошо, как нужно. Не забываем про вольтаж электролитических конденсаторов на входе и выходе, мною были взяты все рассчитаны на 50 Вольт.

Мощность, которую сможет рассеять такой не может быть более 50 Ватт. Полевой транзистор обязательно устанавливается на радиатор, рекомендуемая площадь поверхности которого не менее 200 квадратных сантиметров (0,02 м2). Не забываем про термопасту или подложку-резинку, чтобы тепло лучше отдавалось.

Возможно использование подстрочного резистора 33k типа WH06-1, WH06-2 они имеют достаточно точную регулировку сопротивления, вот так они выглядят, импортный и советский.

Для удобства на плату лучше припаять две колодки, а не провода, которые легко отрываются.

Обсудить статью СТАБИЛИЗАТОР НАПРЯЖЕНИЯ НА ПОЛЕВОМ ТРАНЗИСТОРЕ

И. НЕЧАЕВ, г. Курск

Этот регулятор позволяет управлять количеством тепла, выделяемого электронагревательным прибором. Принцип его работы основан на изменении числа периодов сетевого напряжения, поступающих на нагреватель, причем включение и отключение происходят в моменты, близкие к переходу мгновенного значения сетевого напряжения через ноль. Поэтому регулятор практически не создает коммутационных помех. К сожалению, он не годится для регулировки яркости ламп накаливания, которые будут заметно мигать.

Схема прибора показана на рис. 1.

В качестве коммутирующих элементов в нем применены полевые транзисторы IRF840 с допустимым напряжением сток-исток 500 В, током стока 8 А при температуре корпуса 25 °С и 5 А при температуре 100 °С, импульсным током 32 А, сопротивлением открытого канала 0,85 Ом и рассеиваемой мощностью 125 Вт. Каждый транзистор содержит внутренний защитный диод, включенный параллельно каналу в обратной полярности (катодом к стоку). Это позволяет, соединив два транзистора встречно-последовательно, коммутировать переменное напряжение.

На элементах DD1.1, DD1.2 собран генератор импульсов регулируемой скважности, следующих с частотой приблизительно 1 Гц. На DD1.3, DD1.4 — компаратор напряжения. DD2.1 — D-триггер, a DD1.5, DD1.6 — буферные каскады. Гасящий резистор R2, диоды VD3 и VD4, стабилитрон VD6, конденсатор С2 образуют параметрический стабилизатор напряжения. Диоды VD5, VD7 гасят выбросы напряжения на затворах транзисторов VT1, VT2.

Временные диаграммы сигналов в различных точках регулятора показаны на рис. 2.

Положительная полуволна сетевого напряжения, пройдя через диоды VD3, VD4 и резистор R2, заряжает конденсатор С2 до напряжения стабилизации стабилитрона VD6. Напряжение на аноде диода VD4 представляет собой синусоиду, ограниченную снизу нулевым значением, а сверху — напряжением стабилизации стабилитрона VD6 плюс прямое падение напряжения на самом диоде. Компаратор на элементах DD1.3, DD1.4 делает перепады напряжения более крутыми. Сформированные им импульсы поступают на вход синхронизации (выв. 11) триггера DD2.1, а на его вход D (выв. 9) — импульсы частотой приблизительно 1 Гц с выхода генератора на элементах DD1.1, DD1.2.

Выходные импульсы триггера поданы через соединенные параллельно (для уменьшения выходного сопротивления) элементы DD1.5 и DD1.6 на затворы транзисторов VT1 и VT2. Они отличаются от импульсов генератора «привязкой» перепадов по времени к пересечениям сетевым напряжением уровня, близкого к нулевому, в направлении от плюса к минусу. Поэтому открывание и закрывание транзисторов происходят только в моменты таких пересечений (что и гарантирует низкий уровень помех) и всегда на целое число периодов сетевого напряжения. С изменением переменным резистором R1 скважности импульсов генератора изменяется и отношение длительности включенного и выключенного состояния нагревателя, а следовательно, и среднее количество выделяемого им тепла.

Полевые транзисторы можно заменить другими, подходящими по допустимым напряжению и току, но обязательно с защитными диодами. Микросхемы серии К561 при необходимости заменяют функциональными аналогами серии 564 или импортными. Стабилитрон Д814Д — любым средней мощности с напряжением стабилизации 10…15 В.

Большинство деталей прибора размещено на печатной плате из односторонне фольгированного стеклотекстолита, показанной на рис. 3.

При мощности нагревателя более 500 Вт транзисторы VT1 и VT2 необходимо снабдить теплоотводами.

Плату устанавливают в корпус из изоляционного материала, на стенке которого монтируют розетку XS1 и переменный резистор R1. На ось резистора обязательно насаживают ручку из изоляционного материала.

При налаживании регулятора проверяют напряжение на конденсаторе С2 во всем интервале регулировки мощности. Если оно заметно меняется, номинал резистора R2 придется уменьшить.
Радио №4 2005 год.

Симисторный регулятор мощности.

А.СТАСЬ

Дроссель L1 — любой помехоподавляющий, применяемый в подобного рода устройствах, соответствующий нагрузке. Можно, в принципе, обойтись и без него, особенно если нагрузка носит индуктивный характер. Конденсаторы CI, С2 — на напряжение не ниже 250 В. Диоды VD1…VD4 — любые кремниевые на обратное напряжение не менее 300 В.

Транзисторы VT1, VT2 — тоже, в принципе, любые кремниевые с соответствующим типом проводимости.

Данная схема работает с любыми типами симисторов на соответствующее напряжение. Самый мощный, что удалось испытать, был ТС142-80-10.

Радиолюбитель 8/97

Ступенчатый регулятор мощности.

К. МОВСУМ-ЗАДЕ, г. Тюмень

Предлагаемое устройство отличается доступными деталями при небольшом их числе и некритичности номиналов. Регулирование ступенчатое: 2/2, 2/3, 2/4, 3/7, 3/8, 3/9 и 3/10 полной мощности нагрузки.

Схема регулятора изображена на рис. 1.

Он состоит из узла питания (диоды VD2, VD6, стабилитрон VD1, резистор R3, конденсатор С1), узла управления (резисторы R1, R2, R4, R5, переключатель SA1, десятичный счетчик DD1, диоды VD3-VD5) и силового узла на полевом транзисторе VT1 и диодном мосте VD7-VD10, в него же входит резистор R6.

Предположим, переключатель SA1 установлен в положение 2/3. Во время первого положительного полупериода сетевого напряжения диоды VD2 и VD6 открыты. Ток, протекающий через стабилитрон VD1, формирует на нем импульс амплитудой 15 В с крутыми фронтом и спадом. Этот импульс через диод VD2 заряжает конденсатор С1, а через резистор R1 поступает на вход CN счетчика DD1. По фронту этого импульса на выходе 1 счетчика будет установлен высокий уровень, который через диод VD4 и резистор R4 поступит на затвор полевого транзистора VT1 и откроет его. В результате через нагрузку протекает положительная полуволна тока.

Во время отрицательного полупериода диоды VD2 и VD6 закрыты, но напряжение заряженного конденсатора С1 (далее его подзаряжает каждый положительный полупериод) продолжает питать счетчик DD1, состояние которого не изменяется. Транзистор VT1 остается открытым, и ток через нагрузку продолжает течь.

С началом следующего положительного полупериода уровень на выходе 1 счетчика станет низким, а на выходе 2 — высоким. Транзистор VT2, напряжение затвор-исток которого стало нулевым, будет закрыт, а нагрузка отключена от сети на весь период.

В третьем положительном полупериоде высокий уровень, установленный на выходе 3, поступит через переключатель SA1 на вход R счетчика, который немедленно перейдет в исходное состояние с высоким уровнем на выходе 0 и низким на всех остальных выходах. Напряжение, поступившее через диод VD3 и резистор R4 на затвор транзистора VT1, откроет его. По окончании этого периода цикл повторится. В других положениях переключателя SA1 прибор работает аналогично, изменяется лишь число периодов, в течение которых нагрузка подключена к сети и отключена от нее.

Регулятор почти не создает радиопомех, так как переключение счетчика, а с ним открывание и закрывание транзистора VT1 происходят в моменты, когда мгновенное значение сетевого напряжения очень близко к нулевому — оно не превышает напряжения стабилизации стабилитрона VD1. Резистор R6 подавляет выбросы напряжения, возникающие при коммутации индуктивной нагрузки, что уменьшает вероятность пробоя транзистора VT1.

Регулятор собран на печатной плате из односторонне фольгированного текстолита (рис. 2).

Она рассчитана на резисторы МЛТ и им подобные указанной на схеме мощности, причем номиналы резисторов могут в несколько раз отличаться от указанных. Конденсатор С1 — К50-35 или другой оксидный. Стабилитрон КС515Г можно заменить КС515Ж или КС508Б, диоды КД257Б — импортными 1N5404, а транзистор КП740 — IRF740.

Переключатель SA1 — галетный П2Г-3 11П1Н, из одиннадцати положений которого использовано только семь. Выводы переключателя соединяют гибкими проводами с не имеющими обозначений контактными площадками, расположенными на печатной плате вокруг микросхемы DD1.

Собранный прибор желательно проверить, подключив к сети через разделительный трансформатор с напряжением на вторичной обмотке 20…30 В и заменив реальную нагрузку резистором 1,5…3 кОм. Только убедившись в правильной работе, подключайте его к сети напрямую. После этого прикасаться к каким-либо элементам устройства (кроме изолированной ручки переключателя) опасно — они находятся под сетевым напряжением.

Регулятор проверен с нагрузкой мощностью до 600 Вт. Полевой транзистор VT1 благодаря малому сопротивлению открытого канала нагревается очень незначительно, тем не менее желательно снабдить его небольшим теплоотводом.

В данной статье приводится описание двух принципиальных схем регулятора основанных на постоянного тока, которые реализованы на базе операционного усилителя К140УД6.

ШИМ регулятор напряжения 12 вольт — описание

Особенностью данных схем является возможность применить фактически любые имеющиеся в наличии операционные усилители, с напряжение питания на уровне 12 вольт, например, или .

Изменяя величину напряжения на неинвертирующем входе операционного усилителя (вывод 3) можно изменять величину выходного напряжения. Таким образом, эти схемы можно использовать как регулятор тока и напряжения, в диммерах, а также в качестве регулятора оборотов двигателя постоянного тока.

Схемы достаточно просты, состоят из простых и доступных радиокомпонентов и при верном монтаже сразу начинают работать. В качестве управляющего ключа применен мощный полевой n- канальный транзистор. Мощность полевого транзистора, а так же площадь радиатора, необходимо подобрать согласно току потребления нагрузки.

Для предупреждения пробоя затвора полевого транзистора, в случае использовании ШИМ регулятора с напряжением питания 24 вольта, необходимо между затвором VT2 и коллектором транзистора VT1 подключить сопротивление величиной в 1 кОм, а параллельно сопротивлению R7 подключить стабилитрон на 15 вольт.

В случае если необходимо изменять напряжение на нагрузке, один из контактов которой подсоединен к «массе» (такое встречается в автомобиле), то применяется схема, в которой к плюсу источника питания подсоединяется сток n -канального полевого транзистора, а нагрузка подключается к его истоку.

Желательно для создания условий, при котором открытие полевого транзистора будет происходить в полной мере, цепь управления затвором должна содержать узел с повышенным напряжением порядка 27…30 вольт. В этом случае напряжение между истоком и затвором будет более 15 В.

Если ток потребления нагрузкой менее 10 ампер, то возможно применить в ШИМ регуляторе мощные полевые p- канальные транзисторы.

Во второй схеме ШИМ регулятор напряжения 12 вольт меняется и вид транзистора VT1, а также меняется направление вращения переменного резистора R1. Так у первого варианта схемы, уменьшение напряжения управления (ручка перемещается к «-» источника питания) вызывает увеличение напряжения на выходе. У второго варианта все на оборот.

Регуляторы мощности переменного тока с фазоимпульсным управлением получили широкое распространение как в устройствах промышленной автоматики, так и в радиолюбительских конструкциях. Регулирующим элементом таких устройств является триодный тиристор, момент (угол) открывания которого регулируется подачей импульса или уровня напряжения на управляющий электрод,

а закрывание происходит в момент уменьшения тока, протекающего через тиристор, до нуля (при активной нагрузке — в момент перехода сетевого напряжения через ноль). Такое управление называется неполным, поскольку можно регулировать только угол открывания тиристора, а момент закрывания не регулируется. Разработанные в последние годы мощные полевые транзисторы с изолированным затвором (MOSFET ) позволяют построить несложный ключ для коммутации переменного тока с полным управлением, т.е. открыванием и закрыванием ключа.

Схема регулятора мощности представлена на рис.1. Силовой ключ выполнен на транзисторах VT1, VT2, включенных встречно-последовательно. Наличие в каждом транзисторе внутреннего защитного диода, включенного параллельно каналу в обратной полярности (анодом к истоку, катодом к стоку), позволяет обеспечивать протекание тока в нагрузке при положительных и отрицательных полупериодах сетевого напряжения.

На трех логических элементах микросхемы DD1 выполнен генератор импульсов с регулируемой скважностью. Частота импульсов — около 2 кГц (значительно выше частоты сетевого напряжения). При наличии высокого уровня на выходе инвертора DD1. 3 транзисторный ключ открыт, и ток протекает через нагрузку. При этом в положительный полупериод ток протекает через открытый канал транзистора VT1 и защитный диод транзистора VT2, а в отрицательный полупериод — наоборот, через защитный диод транзистора VT1 и открытый канал транзистора VT2. Если же на выходе DD1.3 — низкий уровень, то оба транзистора закрыты, и нагрузка обесточена. Временные диаграммы работы регулятора показаны на рис.2. Очевидно, что изменение скважности импульсов позволяет изменять мощность нагрузки от нуля до максимального значения, соответствующего полному напряжению сети.

Питание микросхемы DD1 производится от однополупериодного выпрямителя с параметрическим стабилизатором, собранным на элементах R2 VD3, VD4, С2 Следует обратить внимание, что стабилизатора напряжения соединен с истоками полевых транзисторов и с общим проводом микросхемы, поэтому напряжение на затворы транзисторов подается относительно их истоков

Преимущество данного способа регулирования мощности перед фазоимпульсным состоит в том, что коммутация нагрузки происходит со значительно большей частотой, чем в регуляторах на тиристорах, это позволяет регулировать мощность для малоинерционных нагрузок.

Указанные на схеме полевые транзисторы IRF840 имеют следующие параметры: ток стока — 8 А, максимальное напряжение между стоком и истоком — 500 В, сопротивление канала в открытом состоянии — 0,85 Ом, рассеиваемая мощность — 125 Вт. Эти транзисторы можно заменить на IRF740, IRFP450, IRFP460, IRFPC50, IRFPC60, IRFP350, IRFP360 BUZ80. Перед установкой в устройство следует убедиться, что транзистор имеет защитный диод (это легко сделать с помощью омметра). Максимальная мощность нагрузки определяется предельным током открытого транзистора, при этом мощность, выделяющаяся на открытом канале, не должна превышать предельно допустимую Частота генератора в случае необходимости может быть изменена подбором емкости С1.

Литература

1. Колдунов А Транзисторы MOSFET. — Радиомир, 2004, N4 С 26

2 Семенов Б.Ю Силовая электроника для любителеи и профессионалов — М. СОЛОН-Р 2001

А.ЕВСЕЕВ,

ФАЗОВЫЙ РЕГУЛЯТОР МОЩНОСТИ НА КЛЮЧЕВОМ ПОЛЕВОМ ТРАНЗИСТОРЕ ничительного резистора, что снижает быстродействие ключа, так как образуется RC-цепь состоящая из этого сопротивления и емкости затвора, либо выход схемы управления делают более мощным.

Обычно фазовые регуляторы мощности переменного тока строятся на основе тиристора или симистора. Эти схемы уже давно стали типовыми и повторены многократно как радиолюбителями, так и в масштабе производства. Но тиристорным и симисторным регуляторам, равно как и ключам, всегда был свойственен один важный недостаток, ограничение минимальной мощности нагрузки. То есть, типовой тиристорный регулятор на максимальную мощность нагрузки более 100W не может хорошо регулировать мощность маломощной нагрузки, потребляющей единицы и доли ватт. Ключевые полевые транзисторы отличаются тем, что физически работа их канала очень напоминает работу обычного механического выключателя, в полностью открытом состоянии их сопротивление очень мало и составляет доли Ом, а в закрытом состоянии ток утечки составляет микроамперы. И это практически не зависит от величины напряжения на канале. То есть, именно как механический выключатель. Именно поэтому ключевой каскад на ключевом полевом транзисторе может коммутировать нагрузку мощностью от единиц и долей ватт, до максимально допустимого по току значения. Например, популярный полевой транзистор IRF840 без радиатора работая в ключевом режиме может коммутировать мощность практически от нуля до 400W. Кроме того ключевой полевой транзистор обладает очень низким током затвора, поэтому для управления требуется очень низкая статическая мощность.

Правда это омрачается относительно большой емкостью затвора, поэтому в первый момент включения ток затвора может оказаться и довольно большим (ток на заряд емкости затвора). С этим борются включением последовательно затвору токоограСхема регулятора мощности показана на рисунке. Нагрузка питается пульсирующим напряжением, так как подключена через диодный мост VD5-VD8. Для питания электронагревательного прибора (паяльника, лампы накаливания) это подходит. Так как у пульсирующего тока отрицательная полуволна «вывернута» вверх, получаются пульсации с частотой 100 Гц Но они положительные, то есть, график изменения от нуля до полодительного амплитудного значения напряжения. Поэтому регулировка возможна от 0% до 100% Величина максимальной мощности нагрузки в этой схеме ограничена не столько максимальным током открытого канала VT1 (это ЗОА), сколько максимальным прямым током диодов выпрямительного моста VD5-VD8.

При использовании диодов КД209 схема может работать с нагрузкой мощностью до 100W. Если нужно работать с более мощной нагрузкой (до 400W) нужно использовать более мощные диоды, например, КД226Г, Д.

На инверторах микросхемы D1 выполнен формирователь управляющих импульсов, которые открывают транзистор VT1 в определенной фазе полуволны. Элементы D1.1 и D1.2 образуют триггер Шмитта, а остальные элементы D1.3-D1.6 образуют умощненный выходной инвертор. Умощнить выход пришлось чтобы компенсировать неприятности вызванные скачком тока на заряд емкости затвора VT1 в момент его включения.

Система низковольтного питания микросхемы посредством диода VD2 разделена на две части, собственно питающую часть,

Фазный регулятор напряжения 220в. Симисторные регуляторы мощности

Очень часто возникает потребность в регулировании яркости лампы в пределах определенной величины, как правило, от 20 до 100% яркости. Меньше 20 % не имеет смысла делать, поскольку светового потока лампа не даст, а произойдет только слабое свечение, которое может пригодится разве что для декоративных целей. Можно пойти в магазин и купить готовое изделие, но сейчас ценны на данные устройства мягко говоря неадекватные. Так как мы с вами мастера на все руки, то будем делать данные девайсы собственноручно. Сегодня рассмотрим несколько схем, благодаря которым вам станет понятно, как сделать диммер на 12 и 220 В своими руками.

На симисторе

Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка определенного номинала. Узел формирования управляющего импульса, симметричный динистор. И собственно сам силовой ключ, симистор.

Рассмотрим работу схемы. Резисторы R1 и R2 образуют делитель напряжения. Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ симистор VS1. Он открывается и пропускает через себя ток, тем самым включает сеть. От положения регулятора зависит в какой момент волны фазы откроется силовой ключ. Это может быть и 30 Вольт в конце волны, и 230 Вольт в пике. Тем самым подводя часть напряжения в нагрузку. На графике ниже изображен процесс регулирования освещения диммером на симисторе.

На данных графиках значение (t*), это время за которое конденсатор заряжается до порога открывания, и чем быстрее он набирает напряжение, тем раньше включается ключ, и больше напряжение оказывается на нагрузке. Эта схема диммера проста и легко повторяется на практике. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

Симисторный регулятор мощности на 1000 Вт

На тиристорах

При наличии кучи старых телевизоров и прочих вещей пылящихся в закромах очумельцев, можно не покупать симистор, а сделать простой светорегулятор на тиристорах. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод V1. Ключ открывается пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2, заряжаясь через цепочку R1, R2, R5.

Фазные регуляторы — димеры можно использовать не только для регулировки яркостью ламп накаливания, а также для регулирования скорости вращения вентилятором вытяжки, сделать приставку для паяльника и регулировать таким образом температуру его жала. Также с помощью самодельного диммера можно регулировать обороты дрели или пылесоса и много других применений.

Видео инструкция по сборке:

Сборка тиристорного диммера

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные устройства. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больше ток он пропускает через свои полюса. Данный вид самодельного диммера может быть довольно компактным, и зависит от требуемых параметров, емкости конденсаторов.

Как видно из схемы, есть три положения 100% мощности, через гасящий конденсатор и выключено. В устройстве используется неполярные бумажные конденсаторы, которые можно раздобыть в старой технике. О том, мы рассказали в соответствующей статье!

Ниже приведена таблица с параметрами емкость-напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник, с помощью тумблера или переключателя управлять яркостью светильника.

На микросхеме

Для регулирования мощностью на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств. Такой самодельный диммер прост в настройке и обладает функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12В до минимума в десятые доли Вольта. Недостаток данных регуляторов в необходимости установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и возможностью регулировки яркости светодиодов от ноля до максимума. Для не очень ленивых мастеров можно предложить сделать диммер дома на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны и позволяют использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором КРЕН, выгодно отличается по габаритам и экономичности.

8 основных схем регуляторов своими руками. Топ-6 марок регуляторов из Китая. 2 схемы. 4 Самых задаваемых вопроса про регуляторы напряжения.+ ТЕСТ для самоконтроля

Регулятор напряжения – это специализированный электротехнический прибор, предназначенный для плавного изменения или настройки напряжения, питающего электрическое устройство.

Регулятор напряжения

Важно помнить! Приборы этого типа предназначены для изменения и настройки питающего напряжения, а не тока. Ток регулируется полезной нагрузкой!

ТЕСТ:

4 вопроса по теме регуляторов напряжения

1. Для чего нужен регулятор:

а) Изменение напряжения на выходе из прибора.

б) Разрывание цепи электрического тока

1. От чего зависит мощность регулятора:

а) От входного источника тока и от исполнительного органа

б) От размеров потребителя

1. Основные детали прибора, собираемые своими руками:

а) Стабилитрон и диод

б) Симистор и тиристор

1. Для чего нужны регуляторы 0-5 вольт:

а) Питать стабилизированным напряжением микросхемы

б) Ограничивать токопотребление электрических ламп

Ответы.

2 Самые распространенные схемы РН 0-220 вольт своими руками

Схема №1.

Самый простой и удобный в эксплуатации регулятор напряжения — это регулятор на тиристорах, включенных встречно. Это создаст выходной сигнал синусоидального вида требуемой величины.

Входное напряжение величиной до 220в, через предохранитель поступает на нагрузку, а по второму проводнику, через кнопку включения синусоидальная полуволна попадает на катод и анод тиристоров VS1 и VS2. А через переменный резистор R2 производится регулировка выходного сигнала. Два диода VD1 и VD2, оставляют после себя только положительную полуволну, поступающую на управляющий электрод одного из тиристоров, что приводит к его открытию.

Важно! Чем выше токовый сигнал на ключе тиристора, тем сильнее он откроется, то есть тем больший ток сможет пропустить через себя.

Для контроля входного питания предусмотрена индикаторная лампочка, а для настройки выходного – вольтметр.

Схема №2.

Отличительная особенность этой схемы — замена двух тиристоров одним симистором. Это упрощает схему, делает ее компактней и проще в изготовлении.

В схеме, также присутствует предохранитель и кнопка включения, и регулировочный резистор R3, а управляет он базой симистора, это один из немногих полупроводниковых приборов с возможностью работать с переменным током. Ток, проходя через резистор R3, приобретает определенное значение, оно и будет управлять степенью открытия симистора. После этого оно выпрямляется на диодном мосту VD1 и через ограничивающий резистор попадает на ключевой электрод симистора VS2. Остальные элементы схемы, такие как конденсаторы С1,С2,С3 и С4 служат для гашения пульсаций входного сигнала и его фильтрации от посторонних шумов и частот нерегламентированной частоты.

Как избежать 3 частых ошибок при работе с симистором.

1. Буква, после кодового обозначения симистора говорит о его предельном рабочем напряжении: А – 100В, Б – 200В, В – 300В, Г – 400В. Поэтому не стоит брать прибор с буквой А и Б для регулировки 0-220 вольт — такой симистор выйдет из строя.
2. Симистор как и любой другой полупроводниковый прибор сильно нагревается при работе, следует рассмотреть вариант установки радиатора или активной системы охлаждения.
3. При использовании симистора в цепях нагрузок с большим потреблением тока, необходимо четко подбирать прибор под заявленную цель. Например, люстра, в которой установлено 5 лампочек по 100 ватт каждая будет потреблять суммарно ток величиной 2 ампера. Выбирая по каталогу необходимо смотреть на максимальный рабочий ток прибора. Так симистор МАС97А6 рассчитан всего на 0,4 ампера и не выдержит такой нагрузки, а МАС228А8 способен пропустить до 8 А и подойдет для этой нагрузки.

3 Основных момента при изготовлении мощного РН и тока своими руками

Прибор управляет нагрузкой до 3000 ватт. Построен он на использовании мощного симистора, а затвором или ключом его управляет динистор.

Динистор – это тоже, что и симистор, только без управляющего вывода. Если симистор открывается и начинает пропускать через себя ток, когда на его базе возникает управляющее напряжение и остается открытым пока оно не пропадет, то динистор откроется, если между его анодом и катодом появится разность потенциалов выше барьера открытия. Он будет оставаться незапертым, пока между электродами не упадет ток ниже уровня запирания.

Как только на управляющий электрод попадет положительный потенциал, он откроется и пропустит переменный ток, и чем сильнее будет этот сигнал, тем выше будет напряжение между его выводами, а значит и на нагрузке. Что бы регулировать степень открытия используется цепь развязки, состоящая из динистора VS1 и резисторов R3 и R4. Эта цепь устанавливает предельный ток на ключе симистора, а конденсаторы сглаживают пульсации на входном сигнале.

2 основных принципа при изготовлении РН 0-5 вольт

1. Для преобразования входного высокого потенциала в низкий постоянный используют специальные микросхемы серии LM.
2. Питание микросхем производится только постоянным током.

Рассмотрим эти принципы подробнее и разберем типовую схему регулятора.

Микросхемы серии LM предназначены для понижения высокого постоянного напряжения до низких значений. Для этого в корпусе прибора имеется 3 вывода:

• Первый вывод – входной сигнал.
• Второй вывод – выходной сигнал.
• Третий вывод – управляющий электрод.

Принцип работы прибора очень прост – входное высокое напряжение положительной величины, поступает на входной выход и затем преобразуется внутри микросхемы. Степень трансформации будет зависеть от силы и величины сигнала на управляющей «ножке». В соответствии с задающим импульсом на выходе будет создаваться положительное напряжение от 0 вольт до предельного для данной серии.

Входное напряжение, величиной не выше 28 вольт и обязательно выпрямленное подается на схему. Взять его можно с вторичной обмотки силового трансформатора или с регулятора, работающего с высоким напряжением. После этого положительный потенциал поступает на вывод микросхемы 3. Конденсатор С1 сглаживает пульсацию входного сигнала. Переменный резистор R1 величиной 5000 ом задает выходной сигнал. Чем выше ток, который он пропускает через себя, тем выше больше открывается микросхема. Выходное напряжение 0-5 вольт снимается с выхода 2 и через сглаживающий конденсатор С2 попадает на нагрузку. Чем выше емкость конденсатор, тем ровнее оно на выходе.

Регулятор напряжения 0 — 220в

Топ 4 стабилизирующие микросхемы 0-5 вольт:

1. КР1157 – отечественная микросхема, с пределом по входному сигналу до 25 вольт и током нагрузки не выше 0.1 ампер.
2. 142ЕН5А – микросхема с максимальным выходным током 3 ампера, на вход подается не выше 15 вольт.
3. TS7805CZ – прибор с допустимыми токами до 1.5 ампер и повышенным входным напряжением до 40 вольт.
4. L4960 – импульсная микросхема с максимальным током нагрузки до 2.5 А. Входной вольтаж не должен превышать 40 вольт.

РН на 2 транзисторах

Данный вид применяется в схемах особо мощных регуляторов. В этом случае ток на нагрузку также передается через симистор, но управление ключевым выводом происходит через каскад транзисторов. Это реализуется так: переменным резистором регулируется ток, который поступает на базу первого маломощного транзистора, а тот через коллектор-эмиторный переход управляет базой второго мощного транзистора и уже он открывает и закрывает симистор. Это реализует принцип очень плавного управления огромными токами на нагрузке.

Ответы на 4 самых частых вопроса по регуляторам:

1. Какое допустимое отклонение выходного напряжения? Для заводских приборов крупных фирм, отклонение не будет превышать +-5%
2. От чего зависит мощность регулятора? Выходная мощность напрямую зависит от источника питания и от симистора, который коммутирует цепь.
3. Для чего нужны регуляторы 0-5 вольт? Эти приборы чаще всего используют для питания микросхем и различных монтажных плат.
4. Зачем нужен бытовой регулятор 0-220 вольт? Они применяются для плавного включения и выключения бытовых электроприборов.

4 Схемы РН своими руками и схема подключения

Коротко рассмотрим каждую из схем, особенности, преимущества.

Схема 1.

Очень простая схема для подключения и плавной регулировки паяльника. Используется, чтобы предотвратить разгорание и перегрев жала паяльника. В схеме используется мощный симистор, которым управляет цепочка тиристор-переменный резистор.

Схема 2.

Схема основанная на использовании микросхемы фазового регулирования типа 1182ПМ1. Она управляет степенью открытия симистора, который управляет нагрузкой. Применяются для плавного регулирования степени светимости лампочек накаливания.

Схема 3.

Простейшая схема регулирования накалом жала паяльника. Выполнена по очень компактной схеме с использованием легкодоступных компонентов. Управляет нагрузкой один тиристор, степень включения которого регулирует переменный резистор. Также присутствует диод, для защиты от обратного напряжения.тиристора,

В наше время товары из Китая стали довольно популярной темой, от общей тенденции не отстают и китайские регуляторы напряжения. Рассмотрим самые популярные китайские модели и сравним их основные характеристики.

Существует возможность выбрать любой регулятор именно под свои требования и необходимости. В среднем один ватт полезной мощности стоит менее 20 центов, и это очень выгодная цена. Но все же, стоит обращать внимание на качество деталей и сборки, для товаров из Китая она по-прежнему остается очень низким.

Еще один регулятор мощности

Когда у меня в очередной раз не получилось припаять контакт микросхемы перегретым паяльником с первого раза, я понял, что счастья в жизни не будет без регулятора мощности. И решил я закошачить себе такую штуку, но чтобы попроще и универсальным был (для разного рода нагрузки). Приглянулась мне популярная в интернете схемка на симисторе.

Данный регулятор мощности предназначен для регулировки мощности нагрузки до 500 Вт в цепях переменного тока с напряжением 220 В. Такой нагрузкой могут служить электронагревательные, осветительные прибороы, асинхронные электродвигатели переменного тока (вентилятор, электронаждак, электродрель и т.д.). Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту.

Симисторный регулятор мощности использует принцип фазового управления. Принцип работы такого регулятора основан на изменении момента включения симистора относительно перехода сетевого напряжения через ноль.

В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения, конденсатор С1 заряжается через делитель R1, R2. Увеличение напряжения на конденсаторе С1 отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления делителя R1+R2 и емкости С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора (около 32 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечет ток, определяемый суммарным сопротивлением открытого симистора и нагрузки. Симистор остается открытым до конца полупериода. Резистором R1 устанавливается напряжение открывания динистора и симистора. Т.е. этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен. Светодиод LED индицирует рабочий режим регулятора мощности. Симистор установлен на алюминиевый радиатор размером 40х25х3 мм.

Настройки схема не требует. Если все смонтировано правильно, то сразу же начинает работать. При экспериментах с лампой накаливания мощностью 100 Вт был выявлен легкий нагрев тиристора (без радиатора). А наглядные результаты экспериментов, как и готового устройства, можно увидеть на фотографиях ниже.

В последнее время в нашем быту все чаще применяются электронные устройства для плавной регулировки сетевого напряжения. С помощью таких приборов управляют яркостью свечения ламп, температурой электронагревательных приборов, частотой вращения электродвигателей.

Подавляющее большинство регуляторов напряжения, собранных на тиристорах, обладают существенными недостатками, ограничивающими их возможности. Во-первых, они вносят достаточно заметные помехи в электрическую сеть, что нередко отрицательно сказывается на работе телевизоров, радиоприемников, магнитофонов. Во-вторых, их можно применять только для управления нагрузкой с активным сопротивлением — электролампой или нагревательным элементом, и нельзя использовать совместно с нагрузкой индуктивного характера — электродвигателем, трансформатором.

Между тем все эти проблемы легко решить, собрав электронное устройство, в котором роль регулирующего элемента выполнял бы не тиристор, а мощный транзистор.

Принципиальная схема

Транзисторный регулятор напряжения (рис. 9.6) содержит минимум радиоэлементов, не вносит помех в электрическую сеть и работает на нагрузку как с активным, так и индуктивным сопротивлением. Его можно использовать для регулировки яркости свечения люстры или настольной лампы, температуры нагрева паяльника или электроплитки, скорости вращения электродвигателя вентилятора или дрели, напряжения на обмотке трансформатора. Устройство имеет следующие параметры: диапазон регулировки напряжения — от 0 до 218 В; максимальная мощность нагрузки при использовании в регулирующей цепи одного транзистора — не более 100 Вт.

Регулирующий элемент прибора — транзистор VT1. Диодный мост VD1…VD4 выпрямляет сетевое напряжение так, что к коллектору VT1 всегда приложено положительное напряжение. Трансформатор Т1 понижает напряжение 220 В до 5…8 В, которое выпрямляется диодным блоком VD6 и сглаживается конденсатором С1.

Рис. Принципиальная схема мощного регулятора сетевого напряжения 220В.

Переменный резистор R1 служит для регулировки величины управляющего напряжения, а резистор R2 ограничивает ток базы транзистора. Диод VD5 защищает VT1 от попадания на его базу напряжения отрицательной полярности. Устройство подсоединяется к сети вилкой ХР1. Розетка XS1 служит для подключения нагрузки.

Регулятор действует следующим образом. После включения питания тумблером S1 сетевое напряжение поступает одновременно на диоды VD1, VD2 и первичную обмотку трансформатора Т1.

При этом выпрямитель, состоящий из диодного моста VD6, конденсатора С1 и переменного резистора R1, формирует управляющее напряжение, которое поступает на базу транзистора и открывает его. Если в момент включения регулятора в сети оказалось напряжение отрицательной полярности, ток нагрузки протекает по цепи VD2 — эмиттер-коллектор VT1, VD3. Если полярность сетевого напряжения положительная, ток протекает по цепи VD1 — коллектор-эмиттер VT1, VD4.

Значение тока нагрузки зависит от величины управляющего напряжения на базе VT1. Вращая движок R1 и изменяя значение управляющего напряжения, управляют величиной тока коллектора VT1. Этот ток, а следовательно, и ток, протекающий в нагрузке, будет тем больше, чем выше уровень управляющего напряжения, и наоборот.

При крайнем правом по схеме положении движка переменного резистора транзистор окажется полностью открыт и «доза» электроэнергии, потребляемая нагрузкой, будет соответствовать номинальной величине. Если движок R1 переместить в крайнее левое положение, VT1 окажется запертым и ток через нагрузку не потечет.

Управляя транзистором, мы фактически регулируем амплитуду переменного напряжения и тока, действующих в нагрузке. Транзистор при этом работает в непрерывном режиме, благодаря чему такой регулятор лишен недостатков, свойственных тирис-торным устройствам.

Конструкция и детали

Теперь перейдем к конструкции прибора. Диодные мостики, конденсатор, резистор R2 и диод VD6 устанавливаются на монтажной плате размером 55×35 мм, выполненной из фольгированного ге-тинакса или текстолита толщиной 1…2 мм (рис. 9.7).

В устройстве можно использовать следующие детали. Транзистор — КТ812А(Б), КТ824А(Б), КТ828А(Б), КТ834А(Б,В), КТ840А(Б), КТ847А или КТ856А. Диодные мосты: VD1…VD4 — КЦ410В или КЦ412В, VD6 — КЦ405 или КЦ407 с любым буквенным индексом; диод VD5 — серии Д7, Д226 или Д237.

Переменный резистор — типа СП, СПО, ППБ мощностью не менее 2 Вт, постоянный — ВС, MJIT, ОМЛТ, С2-23. Оксидный конденсатор — К50-6, К50-16. Сетевой трансформатор — ТВЗ-1-6 от ламповых телевизоров, ТС-25, ТС-27 — от телевизора «Юность» или любой другой маломощный с напряжением вторичной обмотки 5. ..8 В.

Предохранитель рассчитан на максимальный ток 1 А. Тумблер — ТЗ-С или любой другой сетевой. ХР1 — стандартная сетевая вилка, XS1 — розетка.

Все элементы регулятора размещаются в пластмассовом корпусе с габаритами 150x100x80 мм. На верхней панели корпуса устанавливаются тумблер и переменный резистор, снабженный декоративной ручкой. Розетка для подключения нагрузки и гнездо предохранителя крепятся на одной из боковых стенок корпуса.

С той же стороны сделано отверстие для сетевого шнура. На дне корпуса установлены транзистор, трансформатор и монтажная плата. Транзистор необходимо снабдить радиатором с площадью рассеяния не менее 200 см2 и толщиной 3…5 мм.

Рис. Печаная плата мощного регулятора сетевого напряжения 220В.

Регулятор не нуждается в налаживании. При правильном монтаже и исправных деталях он начинает работать сразу после включения в сеть.

Теперь несколько рекомендаций тем, кто захочет усовершенствовать устройство. Изменения в основном касаются увеличения выходной мощности регулятора. Так, например, при использовании транзистора КТ856 мощность, потребляемая нагрузкой от сети, может составлять 150 Вт, для КТ834 — 200 Вт, а для КТ847 — 250 Вт.

Если необходимо еще больше увеличить выходную мощность прибора, в качестве регулирующего элемента можно применить несколько параллельно включенных транзисторов, соединив их соответствующие выводы.

Вероятно, в этом случае регулятор придется снабдить небольшим вентилятором для более интенсивного воздушного охлаждения полупроводниковых приборов. Кроме того, диодный мост VD1…VD4 потребуется заменить на четыре более мощных диода, рассчитанных на рабочее напряжение не менее 600 В и величину тока в соответствии с потребляемой нагрузкой.

Для этой цели подойдут приборы серий Д231…Д234, Д242, Д243, Д245 ..Д248. Необходимо будет также заменить VD5 на более мощный диод, рассчитанный на ток до I А. Также больший ток должен выдерживать предохранитель.

Подборка схем и описание работы регулятора мощности на симисторах и не только. Схемы симисторных регуляторов мощности хорошо подходят для продление срока эксплуатации ламп накаливания и для регулировки их яркости свечения. Или для запитки нестандартной аппаратуры например на 110 вольт.

На рисунке представлена схема симисторного регулятора мощности, которую можно менять за счет изменения общего количества сетевых полупериодов, пропускаемых симистором за определенный интервал времени. На элементах микросхемы DD1.1.DD1.3 сделан , период колебания которого около 15-25 сетевых полупериодов.

Скважность импульсов регулируется резистором R3. Транзистор VT1 совместно с диодами VD5-VD8 предназначен для привязки момента включения симистора во время перехода сетевого напряжения через нуль. В основном этот транзистор открыт, соответственно, на вход DD1.4 поступает «1» и транзистор VT2 с симистором VS1 закрыты. В момент перехода через нуль транзистор VT1 закрывается и почти сразу открывается. При этом, если на выходе DD1.3 была 1, то состояние элементов DD1. 1.DD1.6 не изменится, а если на выходе DD1.3 был «ноль», то элементы DD1.4.DD1.6 сгенерируют короткий импульс, который усилится транзистором VT2 и откроет симистор.

До тех пор пока на выходе генератора будет логический ноль, процесс будет идти цикличиски после каждого перехода сетевого напряжения через точку нуля.

Основа схемы зарубежный симистор mac97a8, который позваляет коммутировать большие мощности подключенные нагрузки, а для ее регулировки использовал старый советский переменный резистор, а в качестве индикации использовал обычный светодиод.

В симисторном регуляторе мощности применен принцип фазового управления. Работа схемы регулятора мощности основана на изменении момента включения симистора относительно перехода сетевого напряжения через ноль. В первоначальный момент положительного полупериода симистор находится в закрытом состояние. С возрастанием сетевого напряжения, конденсатор С1 заряжается через делитель.

Возрастающее напряжения на конденсаторе сдвигается по фазе от сетевого на величину, зависящую от суммарного сопротивления обоих резисторов и емкости конденсатора. Заряд конденсатора происходит до тех пор, пока напряжение на нем не дойдет до уровня «пробоя» динистора, приблизительно 32 В.

В момент открытия динистора, откроется и симистор, через подключенную к выходу нагрузку потечет ток, зависящий от суммарного сопротивлением открытого симистора и нагрузки. Симистор будет открыт до конца полупериода. Резистором VR1 задаем напряжение открывания динистора и симистора, тем самым регулируя мощность. В момент действия отрицательного полупериода алгоритм работы схемы аналогичен.

Вариант схемы с небольшими доработками на 3,5 кВт

Схема регулятора несложная, мощность нагрузки на выходе устройства составляет 3,5 кВт. С помощью этой радиолюбительской самоделки вы можите регулировать освещение, нагревательные тэны и многое другое. Единственный существенный недостаток данной схемы, это то что подсоединить к ней индукционную нагрузку нельзя ни в коем случае, т.к симистор сгорит!

Используемые в конструкции радиокомпоненты: Симистор Т1 — BTB16-600BW или аналогичный (КУ 208 ил ВТА, ВТ). Динистор Т — типа DB3 или DB4. Конденсатор 0,1мкФ керамический.

Сопротивление R2 510Ом ограничивает максимальные вольты на конденсаторе 0,1 мкФ, если поставить движок регулятора в положение 0 Ом, то сопротивление цепи составит порядка 510 Ом. Заряжается емкость, через резисторы R2 510Ом и переменное сопротивление R1 420кОм, после того, как U на конденсаторе достигнет уровня открывания динистора DB3, последний сформирует импульс, отпирающий симистор, после чего, при дальнейшем проходе синусоиды, симистор запирается. Частота открывания-закрывания Т1 зависит от уровня U на конденсаторе 0.1мкФ, которое,зависит от сопротивления переменного резистора. Т.е, прерывая ток (с большой частотой) схема, тем самым регулирует мощность на выходе.

При каждой положительной полуволне входного переменного напряжения емкость С1 заряжается через цепочку резисторов R3, R4, когда напряжение на конденсаторе С1 станет равным напряжению открытия динистора VD7 произойдет его пробой и разрядка емкости через диодный мост VD1-VD4 , а также сопротивление R1 и управляющий электрод VS1 . Для открытия симистора используется электрическая цепочка из диодов VD5, VD6 конденсатора С2 и сопротивления R5.

Требуется подобрать номинал резистора R2 так, чтобы при обоих полуволнах сетевого напряжения, симистор регулятора надежно срабатывал, а также требуется подобрать номиналы сопротивлений R3 и R4 так, чтобы при вращении ручки переменного сопротивления R4 напряжение на нагрузке плавно изменялось от минимальных до максимальных значений. Вместо симистора ТС 2-80 можно использовать ТС2-50 или ТС2-25, хотя будет небольшой проигрыш по допустимой мощности в нагрузке.

В качестве симистора был использован КУ208Г, ТС106-10-4, ТС 112-10-4 и их аналоги. В тот момент времени когда симистор закрыт, осуществляется заряд конденсатора С1 через подключенную нагрузку и резисторы R1 и R2. Скорость заряда изменяется резистором R2, резистор R1 предназначен для ограничения максимальной величины тока заряда

При достижении на обкладках конденсатора порогового значения напряжения происходит открытие ключа, конденсатор С1 быстро разряжается на управляющий электрод и перключает симистор из закрытого состояния в открытое, в открытом состоянии симистор шунтирует цепь R1, R2, С1. В момент перехода сетевого напряжения через ноль происходит закрытие симистора, затем снова заряд конденсатора C1, но уже отрицательным напряжением.

Конденсатор С1 от 0,1…1,0 мкФ. Резистор R2 1,0…0,1 МОм. Симистор включается положительным импульсом тока на управляющий электрод при положительном напряжении на выводе условном аноде и отрицательным импульсом тока на управляющий электрод при отрицательном напряжении условного катода. Таким образом, ключевой элемент для регулятоpa должен быть двунаправленным. Можно в качестве ключа использовать двунаправленный динистор.

Диоды Д5-Д6 используются для защиты тиристора от возможного пробоя обратным напряжением. Транзистор работает в режиме лавинного пробоя. Его напряжение пробоя около 18-25 вольт. Если вы не найдете П416Б, то можно попытаться найти ему замену .

Импульсный трансформатор наматывается на ферритовом кольце диаметром 15 мм, марки Н2000.Тиристор можно заменить на КУ201

Схема этого регулятора мощности похожа на вышеописанные схемы, только введена помехоподавляющая цепь С2, R3, а ыыключатель SW дает возможность разрывать цепь зарядки управляющего конденсатора, что приводит к моментальному запиранию симистора и отключению нагрузки.

С1, С2 — 0,1 МКФ, R1-4k7, R2-2 мОм, R3-220 Ом, VR1-500 кОм, DB3 — динистор, BTA26-600B — симистор, 1N4148/16 В — диод, светодиод любой.

Регулятор используется для регулировки мощности нагрузки в цепях до 2000 Вт, ламп накаливания, нагревательных приборов, паяльника, асинхронных двигателей, зарядного устройство для авто, и если заменить симистор на более мощный можно применить в цепи регупировки тока в сварочных трансформаторах.

Принцип работы этой схемы регулятора мощности заключается в том, что на нагрузку поступает полупериод сетевого напряжения через выбранное число пропущенных полупериодов.

Диодный мост выпрямляет переменное напряжение. Резистор R1 и стабилитрон VD2, вместе с конденсатором фильтра образуют источник питания 10 В для питания микросхемы К561ИЕ8 и транзистора КТ315. Выпрямленные положительные полупериоды напряжения проходя через конденсатор С1 стабилизируются стабилитроном VD3 на уровне 10 В. Таким образом, на счетный вход С счетчика К561ИЕ8 следуют импульсы с частотой 100 Гц. Если переключатель SA1 подсоединен к выходу 2, то на базе транзистора будет постоянно присутствовать уровень логической единицы. Т.к импульс обнуления микросхемы очень короткий и счетчик успевает перезапуститься от того же импульса.

На выводе 3 установится уровень логической единицы. Тиристор будет открыт. На нагрузке будет выделяться вся мощность. Во всех последующих положениях SA1 на выводе 3 счетчика будет проходить один импульс через 2-9 импульсов.

Микросхема К561ИЕ8 это десятичный счетчик с позиционным дешифратором на выходе, поэтому уровень логической единицы будет периодически на всех выходах. Однако, если переключатель установлен на 5 выходе (выв.1), то счет будет происходить только до 5. При прохождении импульсом выхода 5 микросхема обнулится. Начнется счет с ноля, а на выводе 3 появится уровень логической единицы на время одного полупериода. На это время открывается транзистор и тиристор, один полупериод проходит в нагрузку. Для того чтобы было понятней привожу векторные диаграммы работы схемы.

Если требуется уменьшить мощность нагрузки, можно добавить еще одну микросхему счетчика, соединив вывод 12 предыдущей микросхемы с выводом 14 последующей. Установив еще один переключатель, можно будет регулировать мощность до 99 пропущенных импульсов. Т.е. можно получить примерно сотую часть общей мощности.

Микросхема КР1182ПМ1 имеет в своем внутреннем составе два тиристора и узел управления ими. Максимальное входное напряжение микросхемы КР1182ПМ1 около 270 Вольт, а максимум в нагрузке может достигать 150 Ватт без использования внешнего симистора и до 2000 Вт с использованием, а также с учетом того, что симистор будет установлен на радиаторе.

Для снижения уровня внешних помех используется конденсатор С1 и дроссель L1, а емкость С4 требуется для плавного включения нагрузки. Регулировка осуществляется с помощью сопротивления R3.

Подборка довольно простых схем регуляторов для паяльника упростит жизнь радиолюбителю

Комбинированность заключается в совмещении удобства применения цифрового регулятора и гибкости регулировки простого.

Рассмотренная схема регулятора мощности работает по принципу изменения числа периодов входного переменного напряжения, идущих на нагрузку. Это значит, что устройство нельзя использовать для настройки яркости ламп накаливания из-за заметного для глаза мигания. Схема дает возможность регулировать мощность в пределах восьми предустановленных значений.

Существует огромной количество классических тиристорных и симисторных схем регуляторов, но этот регулятор выполнен на современной элементной базе и кроме того являлся фазовым, т.е. пропускает не всю полуволну сетевого напряжения, а только некоторую её часть, тем самым и осуществляется ограничение мощности, т.к открытие симистора происходит только при нужном фазовом угле.

Использование регулятора напряжения LM317 — MBS Electronics

Микросхема LM317 — это очень распространенный, универсальный и удобный интегральный регулятор напряжения, который можно использовать в множестве конструкций и узлов. На этой микосхеме даже можно собрать очень простой усилитель мощности звуковой частоты. Кроме регулировки напряжения LM317 можно использовать как регулятор тока. Один из примеров — регулятор яркости линейки светодиодов. Микросхему можно использовать в источнике питания с фиксированным выходным напряжением, или применить его как основу лабораторного источника питания с с возможностью регулировки выходного напряжения в широких переделах. Особенно удобно использовать LM317 когда нужно сделать стабилизированный источник питания на какое-либо нестандартное напряжение или источник питания с регулировкой.

Особенности LM317

• Микросхема может работать в широком диапазоне выходных напряжений от 1.2 до 37 В.
• Микросхема обеспечивает выходной ток до 1.5 А.
• Максимальная рассеиваемая мощность до 20 Вт.
• Микросхема имеет встроенную защиту от перегрузок по току и от короткого замыкания.
• Встроенная защита от перегрева.

Минимальное включение подразумевает использование двух внешних резисторов. Отношение сопротивлений этих резисторов задает выходное напряжение регулятора, и двух конденсаторов на входе и выходе микросхемы.

Наиболее важные электрические параметры микросхемы — это опорное напряжение Vref и тое в цепи управляющего вывода Iadj. опорное напряжение — это напряжение, которое микросхема стремиться поддерживать на резисторе R1, то есть, если замкнуть накоротко резистор R2, то на выходе регулятора мы получит это самое опорное напряжение. Это напряжение может немного меняться от экземпляра к экземпляру и составляет 1.2 … 1.3 В ( в среднем 1.25В.) Чем выше падение напряжение на резисторе R2, тем выше выходное напряжение регулятора. Вычислить выходное напряжение просто, оно равно падению напряжения на R2 + 1.25 (Vref).

Что касается второго параметра Iadj, то это фактически паразитный ток. Чем он меньше, тем лучше. Изготовители микросхемы заявляют этот ток от 50 до 100 микроампер, но в действительности может быть до 500 мкА. Поэтому чтобы обеспечить хорошую стабильность выходного напряжения, ток через делитель R1-R2 должен быть не менее 5 мА. Можно оттолкнуться от сопротивления резистора R1 и высчитать R2 по формуле:

R2=R1*((Uвых/Uоп)-1)

Затем уточнить номиналы в реальных условиях в работающей схеме.

Приведем пример номиналов для пары стандартных напряжений:

Для напряжения 5В R1 = 120 Ом, R2 = 360 Ом
Для напряжения 12В R1 = 240Ом, R2 = 2000 Ом

Однако, для типовых напряжений вроде 5, 12, 15 и т.д. вольт проще и удобнее использовать регуляторы на фиксированные напряжения вроде 7805 или 7812. Использовать 317 для этих целей лучше только в том случае если регулятора на фиксированное напряжение не оказалось под рукой, а сделать источник питания нужно срочно.

Конфигурация выводов микросхемы LM317 в разных корпусах

Источник питания с плавным запуском. Как видим, к стандартной схеме добавляется биполярный транзистор структуры PNP, резистор на 50 кОм, кремниевый диод и электролитический конденсатор на 25 мкФ. В момент включения такого источника на его выходе минимальное напряжение, которое плавно увеличивается до установленного 15В по мере заряда конденсатора C1.

Также легко сделать на этой микросхеме источник с несколькими фиксированными напряжениями, которые можно переключать программно, с помощью микроконтроллера. Для этого в управляющую цепь включаем цепочки из транзисторов и резисторов, как показано на рисунке ниже. Базы транзисторов соединяем с портами микроконтроллера. При подаче высокого уровня на каждый последующий транзистор он будет подключать параллельно R2 еще один дополнительный резистор и выходное напряжение будет уменьшаться:

LM317 можно использовать не только для стабилизации напряжения, но и в качестве стабилизатора тока. Схема получается еще проще, так как здесь нужен всего один единственный внешний резистор, задающий выходной ток:

На LM317 можно сделать несложное зарядное устройство для аккумуляторов с номинальным напряжением 12В. Номиналы резисторов R1 и R2 задают конечное напряжение на заражаемой батарее, а резистор Rs устанавливает максимальный зарядный ток. Это схема из даташита на микросхему:

Двуполярный регулируемый источник питания (например как основа для лабораторного блока питания) можно собрать на двух LM317, но тогда придется использовать трансформатор с двумя обмотками и два выпрямителя, то есть каналы источника питания нужно будет делать независимыми друг от друга. Это хорошее, но дорогое решение. Можно упростить себе жизнь, если использовать микросхему LM337 — аналог микросхемы LM317, но на отрицательное напряжение. Тогда схема нашего регулируемого двуполярного источника может выглядеть например так:

Здесь дополнительные мощные транзисторы VT1 и VT2 позволяют увеличить выходной ток стабилизаторов. нужно выбирать транзисторы согласно тому току, на который вы рассчитываете источник питания.

На следующей схеме изображен регулируемый источник питания на ток до 20 ампер и напряжение от 1.3 до 12 вольт. Транзисторы и микросхему LM317 необходимо установить на радиаторы. Резисторы в эмиттерных цепях транзисторов должны быть рассчитаны на мощность не менее 5 Вт.

Микросхему LM317K. можно недорого купить в Китае по этой ссылке. Цена слегка отличается у разных продавцов и в среднем составляет около 4 долларов за 20 штук.

Visits: 2603 Total: 263752

Регулятор напряжения для тена от 1 до 6 кВт

Регулятор напряжения в электрических цепях, служит для изменения мощности, подаваемой в нагрузку.  С помощью регулятора напряжения можно управлять скоростью вращения электродвигателей, уровнем освещенности и нагревательными приборами такие как паяльник, электрическая плитка, тэн. В радиомагазинах можно купить готовое изделие но сделать регулятор напряжения своими руками не сложно.

В процессе самогоноварения выяснилось что на газу процес нагревания браги происходит достаточно долго (около 2-х часов) и к тому же, неудобно регулировать процесс дистилляции браги, газовой плиткой. В следствии чего возникла острая необходимость в модернизации самогонного(дистиллятного) аппарата, врезкой в него электрического нагревателя. Изначально задумывалось, что тен будет ставится мощностью 3 kW но в дальнейшем передумали и уменьшили до 2500 ватт. Далее нам понадобилась регулировка напряжения для управления процессом дисциляции, её мы решили изготовить своими руками, благо схем в общем доступе полно, они простые, минимум деталей и изготовление много времени не занимает.

Схема регулятора напряжения на 220 вольт

• Рисунок 1. Схема.

Схема состоит из симистора, BTA41-800B по названию можно определить его параметры ток и напряжение. Например BTA это обозначение симистора, 41 это его ток в амперах и 800B это его напряжение. Симистор можна заменить на более слабый ток для этого нужно мощность вашего тена разделить на напряжение, например: 2 кВт разделить на напряжение в сети 220 вольт мы получим нужный нам ток 2000/220=9,1 Ампер. В этом случае мы можем использовать другой симистор BTA12-600B, но так как симистор будет работать практически на пределах своих возможностей, он будет греться и придется закрепить его на радиатор, в противном случае он может выйти из строя.

• Рисунок 2. Схема с вольтметром.

Примечание.В схеме можно применять любой симистор не менее 600B и током в зависимости применяемого нагревательного элемента. В любом случае для облегчения работы симистора его следует разместить на радиаторе охлаждения. Дополнительно можно поставить вольтметр на выход схемы, чтобы видеть изменение напряжения наглядно и на вход поставить автомат на 16-25 ампер.

Детали для схемы:

1.Симистор выбираем от нагрузки но можете как в моем случае чем больше тем лучше BTA8-600b, BTA12-600b, BTA16-600b, BTA20-600b, BTA24-600b, BTA25-600b, BTA26-600b, BTA40-600b, BTA41-600b.

2.Потенциометр можно ставить в пределах от 470 кОм до 1 мегаом (МОм). Советую ставить потенциометр на 1 МОм так как у него больше диапазон регулировки, можно регулировать фактически до нуля. В начале я собрал схему с потенциометром на 500 кОм и в дальнейшем перепаивал на 1 мОм.

3.Динистор DB3 у него нет полярности припаиваем как хотим.

4.Резистор 10 кОм.

5.Конденсатор керамический 0,1 мкФ.

Изготовление схемы

• Рисунок 3. Схема в моем исполнение.

Для изготовления схемы нам понадобится в первую очередь паяльник, припой и канифоль и радио детали которые без труда можно приобрести в любом радио-магазине. Пожалуйста, уделяйте пристальное внимание, есть риск поражения электрическим током (как и во всем электрическом).

И так, для начала берем печатную плату и на ней располагаем компактно все детали после чего спаиваем все по схеме. Останется прикрепить симистор на радиатор. Я взял радиатор из старого блока питания телевизора. И останется самое сложное найти корпус и разместить схему в нем. На собирание схемы по времени у меня ушло буквально 15 минут.

• Рисунок 4. Схема регулятора мощности в моем исполнение.

Примечание. Эта схема часто встречается в пылесосах, китайских точильных станках.

• Рисунок 5. Регулировка с пылесоса.

Также можно заказать с сайта Алиэкспресс вот несколько вариантов. 1 вариант, 2 вариант по заверению китайца способен держать 5 кВт, 3 вариант в красивом корпусе с вольтметром, 4 вариант.

Как происходит процесс регулировки напряжения в дистилляторном аппарате.

На начальном этапе нагреватель включаем на полную мощность. После достижения температуры (78,8) градусов, что соответствует точки кипения этилового спирта, мощность нагревателя уменьшаем. Опытным путем меняя положения регулятора, нужно добиться того, чтобы весь выделяющийся пар конденсировался системой охлаждения. Это поможет избежать лишних потерь спирта и в то же время при правильно подобранной мощности позволит сократить время производства до возможного минимума.

Регулятор напряжения

Переменный источник питания 0-12 В на 3 А

Это переменный источник питания 0-12 В схема на 3 А. В обычной схеме общий регулятор LM350 имеет пусковое напряжение 1,25В.

В схеме со значением компонентов диапазон выходного напряжения составляет приблизительно от 1,25 до 13,5 вольт.

Но эта схема особенная тем, что начинается с 0-вольт. Мы можем регулировать выходное напряжение от 0 вольт до 12 вольт . Мы используем только одну микросхему и несколько других компонентов.Так дешево и легко для вас.

0 вольт для регулируемого блока питания 0-12В

Определяем напряжение на выходе регулятора, значениями R1 и R2. См. техническое описание LM350! Потому что эти регуляторы (LM317, LM350, LM338 ) имеют минимальное выходное напряжение 1,25 вольта.

Смотрите: Принципиальная схема LM350

LM350 Базовая схема

В идеале, когда мы используем диод последовательно . Это сделает выходное напряжение ниже, чем входное 0.7В. С диодами D3 и D4 обеспечат падение напряжения примерно 1,4 вольта. Таким образом, выходное напряжение

0 вольт Еще одно преимущество обоих диодов (D3, D4), позволит предотвратить повреждение регулятора при определенных неблагоприятных условиях. Например, выходное напряжение выше, чем входное напряжение регулятора.

Они могут произойти, если этот тип цепи переменного высоковольтного источника питания и без защиты D3 и D4.

Необходимо использовать оба диода с номинальным током не менее 3 ампера.

В схеме мы используем диоды D1 и D2 в качестве блокиратора обратной связи. Так как большие обратные токи обычно текут на регулятор при отключении питания устройств. Таким образом, мы используем оба диода для защиты любого тока от повреждения регулятора.

Эта схема имеет низкое выходное напряжение, но большой ток. Но нам нужно использовать солидный радиатор для IC1- LM350 . Он будет довольно сильно нагреваться при работе с полным током нагрузки.

По этой причине эту схему не рекомендуется использовать в ручных дроссельных заслонках.

Если используется менее дорогой регулятор LM317 , эта схема представляет собой превосходный источник питания для испытательного стенда, просто исключите D3 и D4 и добавьте вольтметр.

Детали, которые вам понадобятся
T1 = первичный трансформатор 12–15 В при 3 А, количество: 1.
IC1 = LM350T, регулятор 3A, количество: 1.
BD1 = 10A Диодный мост, количество:1.
R1 = 240 Ом 0,25 Вт, Количество: 1.
VR1 = потенциометр 1K, количество: 1.
D1,D2 = 1N4001 – 1A 100V – диоды общего назначения, количество:2.
D3,D4 = 1N5402 – 3A 100V- диоды, количество:2.
C1 = 3300 мкФ 25 В Электролитический конденсатор, Количество: 1
C2, C2 = 10 мкФ 25 В Электролитический конденсатор, Количество: 2

Что еще? Посмотрите LM350 распиновка:

LM350 распиновка

Некоторые могут не знать.

Если не работает

Звучит плохо, не работает.
Я не хотел видеть твое разочарование. Пожалуйста, продолжайте проверять это снова.

Вот пример того, что может произойти.

Сначала проверьте полярность всех компонентов.Они правы?
LM350, T1, D1-D4, мостовые диоды, C1-C3, VR1 и другие.

Ты все проверил, да?

Тогда, если…

Высокое напряжение на выходе — Проверить D1, может перепутать полярность.
Нулевое напряжение — проверьте D3 и D3, возможно, они неверны.

Надеюсь, ты сможешь это сделать.

Также переменный источник питания 0-12 В

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь, чтобы электроника Обучение было легким .

1,0 A Положительные стабилизаторы постоянного и регулируемого напряжения с малым падением напряжения

%PDF-1.4 % 1 0 объект > эндообъект 5 0 объект /Title (NCP1117 — 1,0 A положительные фиксированные и регулируемые стабилизаторы напряжения с малым падением напряжения) >> эндообъект 2 0 объект > эндообъект 3 0 объект > эндообъект 4 0 объект > ручей Acrobat Distiller 19.0 (Windows)BroadVision, Inc.2021-08-05T12:15:30+02:002021-08-05T12:14:14+02:002021-08-05T12:15:30+02:00application/pdf

NCP1117 — 1,0 А положительные стабилизаторы постоянного и регулируемого напряжения с малым падением напряжения

онсеми

Серия NCP1117 представляет собой регуляторы положительного напряжения с малым падением напряжения, способные обеспечить выходной ток, превышающий 1.0 А с максимальным падением напряжения 1,2 В при перегреве 800 мА. Эта серия содержит девять фиксированных выходных напряжений 1,5 В, 1,8 В, 1,9 В, 2,0 В, 2,5 В, 2,85 В, 3,3 В, 5,0 В и 12 В, которые не требуют минимальной нагрузки для поддержания стабилизации. Также включен вариант с регулируемым выходом, который можно запрограммировать в диапазоне от 1,25 В до 18,8 В с помощью двух внешних резисторов. Подстройка на микросхеме регулирует опорное/выходное напряжение с точностью ±1,0%. Внутренние функции защиты включают ограничение выходного тока, компенсацию зоны безопасной работы и отключение при перегреве.Серия NCP1117 может работать с входным напряжением до 20 В. Устройства доступны в корпусах SOT-223 и DPAK.

UUID:be06cb4e-c66f-41f2-811b-d58097a37b96uuid:5bcd529c-2e91-45dc-9c61-9ff6b98f6f0e конечный поток эндообъект 6 0 объект > эндообъект 7 0 объект > эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 18 0 объект > эндообъект 19 0 объект > эндообъект 20 0 объект > эндообъект 21 0 объект > эндообъект 22 0 объект > эндообъект 23 0 объект > эндообъект 24 0 объект > эндообъект 25 0 объект > эндообъект 26 0 объект > эндообъект 27 0 объект > эндообъект 28 0 объект > эндообъект 29 0 объект > эндообъект 30 0 объект > эндообъект 31 0 объект > эндообъект 32 0 объект > ручей HTWK7)Ќ>( G» O#a]IRKi?B,pC U,HiHz%E5LĽaI^sagbvfw}]~~TK?M ŰX~ʢfTHrQ0Jmbu7ʣ:9&?i

%PDF-1. 7 % 372 0 объект > эндообъект внешняя ссылка 372 74 0000000016 00000 н 0000003050 00000 н 0000003240 00000 н 0000003276 00000 н 0000003885 00000 н 0000003920 00000 н 0000004057 00000 н 0000004195 00000 н 0000004302 00000 н 0000004980 00000 н 0000005247 00000 н 0000005593 00000 н 0000005705 00000 н 0000005819 00000 н 0000005856 00000 н 0000006076 00000 н 0000006795 00000 н 0000007821 00000 н 0000008784 00000 н 0000009152 00000 н 0000009179 00000 н 0000009310 00000 н 0000009832 00000 н 0000010187 00000 н 0000010524 00000 н 0000010925 00000 н 0000011248 00000 н 0000012479 00000 н 0000012793 00000 н 0000012882 00000 н 0000013424 00000 н 0000014047 00000 н 0000014391 00000 н 0000014673 00000 н 0000015295 00000 н 0000016572 00000 н 0000016918 00000 н 0000017643 00000 н 0000018309 00000 н 0000018834 00000 н 0000019762 00000 н 0000019893 00000 н 0000020974 00000 н 0000021389 00000 н 0000023187 00000 н 0000023882 00000 н 0000024181 00000 н 0000024512 00000 н 0000024777 00000 н 0000025112 00000 н 0000027761 00000 н 0000028158 00000 н 0000028228 00000 н 0000030190 00000 н 0000030274 00000 н 0000030875 00000 н 0000037761 00000 н 0000038024 00000 н 0000038180 00000 н 0000039776 00000 н 0000039846 00000 н 0000039942 00000 н 0000045437 00000 н 0000049326 00000 н 0000049587 00000 н 0000049812 00000 н 0000055885 00000 н 0000055912 00000 н 0000056212 00000 н 0000056612 00000 н 0000056634 00000 н 0000056656 00000 н 0000056731 00000 н 0000001776 00000 н трейлер ]/предыдущая 619515>> startxref 0 %%EOF 445 0 объект >поток чч_L[u -WhvFk G +ps)?NQ1%`F(13A|aQ|XK%%j=? ^49;nB|HiG*@D\Dn&)By #EaN#PG’@NDя}_΃ST#|y{n%J+{O?½C迯 !-R*$%KXY@}M ͜YQYUrZ V(U%)^2i»3+6`5. b4O

Регулятор напряжения 12 В — The Brillman Company

Описание

#B8002-006, Регулятор напряжения 12 В



Заменяет следующие детали

IHC/Farmall – #121579C1

Миннеаполис Молайн – #35A5137, 10A17848

Delco Remy — 1119673, 1118219, 1118241, 1118245, 1118252, 1118261, 1118263, 1118264, 1118267, 1118285, 1118317, 1118318, 1118325, 1118328, 1118329, 1118358, 1118367, 1118370, 1118384, 1118385, 1118704, 1118709, 1118716, 1118734, 1118736, 1118749, 1118750, 1118754, 1118759, 1118761, 1118825, 1118826, 1118839, 1118840, 1118882, 1118891, 1118892, 1118893, 1118894, 1118895, 1118896, 1118898, 1118899, 1118900, 1118931, 1118932, 1118933, 1118934, 1118935, 1118936, 1118945, 1118953, 1118967, 1118968, 1118974, 1119000, 1119001, 1119002, 1119003, 1119020, 1119122, 1119123, 1119150, 1119151, 1119155, 1119158, 1119161, 1119162, 1119174, 1119181, 1119182, 1119183, 1119190, 1119192, 1119205, 1119220, 1119234, 1119235, 1119238, 1119239, 1119242, 1119244, 1119247, 1119253, 1119260, 1119261, 1119263, 1119264, 1119277, 1119278, 1119279, 1119280, 1119299, 1119612, 1119621, 1119624, 1119634, 1119641, 1119642, 1119644, 1119645, 1119649, 1119657, 1119663, Д617, Д618, Д620, Д626, Д611 90 007



Подходит для следующих тракторов

Эллис Чалмерс – Газ D19 ( Серийный номер #14698 и выше )

IHC/Farmall – 404, 424, 504, 606, 656, 706, 806, 2404, 2424, 2504, 2606, 2656, 2706, 2806

Миннеаполис Молин – G704, G705, G706, G707, G708, G900, Jet Star 3, U302



Подходит для следующих автомобилей

Buick – 1950-1952 и 1953 Straight 8, ( Все, кроме #1102754 Генератор )

Cadillac – 1953-1962 Все

Шевроле – 1959-1962

Грузовик Шевроле – 1955-1962

Грузовик GMC – 1954-1962 ( Все 12 В )

IHC грузовик — 1946-1962 ( с генератором # 1102005, 1102191, 110294, 1102191, 1102955, 1105112, 1102955, 1105941, 1105115, 1105941, 1106822), 1963-1969 (1106822), 1963-1969 ( все с генератором )

Олдсмобиль – 1953-1962

Packard – 1956-1958 ( Все с системой Delco )

Pontiac — 1954–1958 ( Все ), 1959–1962 ( Со стандартным генератором )

Студебеккер – 1956-1958

LM7912 Схема выводов, техническое описание, области применения, примеры, характеристикиДля работы большинства приложений требуется как положительное, так и отрицательное напряжение.

Отрицательные напряжения должны быть стабильными, иначе они могут повредить цепь или сократить срок службы компонентов, используемых в цепи. Следовательно, стабилизаторы отрицательного напряжения лишают эту цель приложения. Микросхема LM7912 представляет собой стабилизатор отрицательного напряжения питания отрицательного напряжения. Он состоит из трех контактов и имеет фиксированное выходное напряжение -12В. Он используется в случае флуктуирующих входных сигналов для стабилизации выходного сигнала.

Конфигурация контактов Описание

Это устройство с тремя клеммами, информация о контактах которого приведена ниже.

Номер контакта	Название	Описание
1	ЗАЗЕМЛЕНИЕ	Контакт заземления подключается к земле цепи.
2	ВХОД	Сигнал нерегулируемого напряжения подается на входной контакт. Диапазон входного сигнала от 5В до 24В.
3	ВЫХОД	Стабильный и регулируемый сигнал фиксированного напряжения -12 отражается на выходе.

Блок-схема LM7912

Блок-схема внутренней схемы микросхемы LM7912 представлена ​​на рисунке.

LM7912 Регулятор отрицательного напряжения Характеристики

• Он имеет фиксированное выходное напряжение -12 В
• Входное напряжение должно находиться в диапазоне от -27 В до -14,5 В
• Внутри этой ИС встроены схемы защиты от коротких замыканий и тепловых перегрузок .
• Для выходных транзисторов предусмотрена защита безопасной зоны.
• Обладает высоким коэффициентом ослабления питания и низким уровнем шума.
• Выходной ток 1,5 А
• Допустимое отклонение выходного напряжения ± 4%.
• Имеет низкий ток покоя, что обеспечивает хорошую стабилизацию.

Где использовать?

Микросхема LM7912 используется при разработке аналоговых схем, требующих отрицательного напряжения. Вы можете использовать эту микросхему для получения -12 вольт. Микроконтроллерам для бесперебойной работы требуется плавное и регулируемое напряжение на входе. Поэтому микросхема LM7912 используется для формирования плавного напряжения. Это также полезно при разработке раздельных источников питания и датчиков. Самое главное, он может работать в диапазоне температур от 0 до 50 °C. Кроме того, он подходит для использования в приложениях с фиксированным напряжением.

Как использовать регулятор отрицательного напряжения LM7912?

Базовая схема этой ИС приведена ниже. Для стабильной работы требуется всего два конденсатора. Один конденсатор подключен к входу, а другой к выходу.Они используются для фильтрации шума. Чтобы избежать чрезмерного рассеивания мощности, внутри микросхемы встроена система защиты от тепловой перегрузки.

Предусмотрена защита от короткого замыкания, чтобы удерживать ток в допустимых пределах, иначе это может привести к повреждению ИС. На контакт 2 подается отрицательный входной сигнал в диапазоне от – 5 В до – 24 В. LM7912 состоит из проходного транзистора. Выходной ток уменьшается, когда напряжение на этом транзисторе увеличивается. Поэтому для компенсации потерь предусмотрена компенсация безопасной зоны.Срок службы этого устройства можно увеличить с помощью радиатора, который увеличивает рассеиваемую мощность.

Регулятор отрицательного напряжения -12 с использованием LM7912

В этой схеме мы подаем 14 В постоянного тока на вход 7912. Конденсаторы C1 и C2 являются конденсаторами фильтра. Эти конденсаторы предотвращают колебания напряжения на входных и выходных клеммах. Чем больше номинал конденсатора, тем меньше будут колебания напряжения. Но мы всегда используем оптимальные и легкодоступные номиналы конденсаторов.

Подключаем на выходе вольтметр для измерения выходного напряжения.Как видно из принципиальной схемы, на выходе минус 12 вольт.

Пример схемы

Эту микросхему можно использовать для разработки двойного симметричного источника питания 12 В. В этом проекте используются регулятор положительного напряжения (LM7812) и регулятор отрицательного напряжения (LM7912). Схема цепи приведена ниже.

Эквивалентные регуляторы отрицательного напряжения

Иногда мы не можем найти электронные компоненты на рынке, мы можем использовать альтернативные/эквивалентные регуляторы.

LM7912 Применение

Используется в приложениях с фиксированным напряжением. Вот несколько вариантов применения микросхемы LM7912:

• Она может использоваться в качестве источника опорного или силового напряжения в аналоговых и цифровых схемах, а также в качестве источника тока в некоторых приложениях.
• LM7912 может иметь двойной регулируемый источник питания.
• На этой ИС можно разработать ограничитель тока для различных приложений.
• Этот высокостабильный регулятор используется в высокочувствительных регуляторах света
• Он также имеет схему защиты от смены полярности выхода.

2D-диаграмма

ИС LM7912 доступна только в корпусе TO-220. Размеры и 2D-схема этого пакета приведены ниже.

LM7912 Технический паспорт

LM7912 12 ИС регулятора отрицательного напряжения

Внешний регулятор напряжения 12 В – HVAC How To

Недавно у меня вышел из строя компьютер на моем Dodge Ram 1500 2000 года. Не весь компьютер, грузовик работал нормально, а часть, которая регулирует выходное напряжение генератора.После поиска в Интернете я нашел комплект, который продается на eBay, который использует внешний регулятор напряжения для обхода компьютера и управления выходом генератора.

Индикатор двигателя продолжает гореть, но теперь напряжение регулируется внешним регулятором. Это отличная экономия денег, если вы когда-либо оценивали новый компьютер для легкового или грузового автомобиля, который вы знали бы.


Вот видео о том, как сделать внешний стабилизатор напряжения своими руками.

Эту схему также можно использовать в других случаях или в любом месте, где необходимо регулировать 12 вольт от HVAC до генератора переменного тока.

Ниже приведена информация о том, что входит в комплект, и о том, как он устанавливается, что довольно просто.



Регулятор напряжения должен быть установлен на противопожарной стене или отбойном колодце. Заземление регулятора важно, иначе напряжение будет колебаться. Шлифование области, где установлен регулятор, часто выполняется для обеспечения хорошего заземления. В комплект входит зеленый провод, идущий от регулятора напряжения к генератору, чтобы обеспечить надежное заземление.

Жгут проводов состоит из трех проводов. Два черных провода и один красный провод со встроенным предохранителем.
Два черных провода идут к генератору, а красный провод идет к аккумулятору через блок предохранителей.

Черные провода
Сзади генератора расположены два провода, которые идут к компьютеру для регулирования напряжения. Эти два провода необходимо заменить двумя черными проводами из комплекта.
Не забудьте перерезать два провода, идущие обратно к компьютеру. Ни напряжение, ни проводка не возвращаются к компьютеру. Заклейте их скотчем, если это открытые разъемы, чтобы они не замыкались, и уберите их с дороги.
Два черных провода соединяются с генератором, где расположены два провода. Это два провода, которые раньше шли к компьютеру для регулирования напряжения
. Два провода можно использовать взаимозаменяемо, и не имеет значения, к какому черному проводу они подключаются. Существует также большой существующий провод генератора переменного тока, который идет к аккумулятору, его следует оставить в покое, нужно использовать только два провода, идущие к компьютеру.
Если ни один из разъемов в комплекте не подходит к проводам генератора переменного тока, необходимо будет использовать старый соединительный штекер. Отрежьте провода достаточно далеко от генератора, чтобы можно было легко добраться до них и подключить их.

Красный провод
Красный провод на жгуте комплекта с предохранителем необходимо подключить к аккумулятору. Его нельзя подключать напрямую к аккумулятору, иначе аккумулятор будет разряжаться, когда автомобиль не работает. Правильное подключение красного провода в блоке предохранителей разорвет цепь при выключении ключа.Следует использовать предохранитель на 20 ампер или больше.
В качестве альтернативы можно использовать переключатель, который подключается к аккумулятору отдельно и отключается, когда автомобиль не работает.
Если транспортное средство необходимо быстро запустить и запустить, предохранитель на красном проводе всегда можно удалить, когда автомобиль выключен, но это должно быть только временным.

Зеленый провод
Регулятору напряжения требуется надежное заземление на генератор, иначе он не будет работать должным образом. Чтобы убедиться, что регулятор напряжения заземлен на генератор, зеленый провод в комплекте должен быть помещен между регулятором напряжения и генератором.Убедитесь, что соединения затянуты, чтобы обеспечить хорошее заземление.

После подключения всех соединений следует использовать цифровой мультиметр, чтобы проверить работу регулятора. Используя мультиметр для измерения напряжения постоянного тока, подсоедините выводы к положительной и отрицательной клеммам аккумулятора. При работающем автомобиле напряжение должно составлять от 14 до 16 вольт постоянного тока в зависимости от нагрузки.

Рубрика: HVAC как

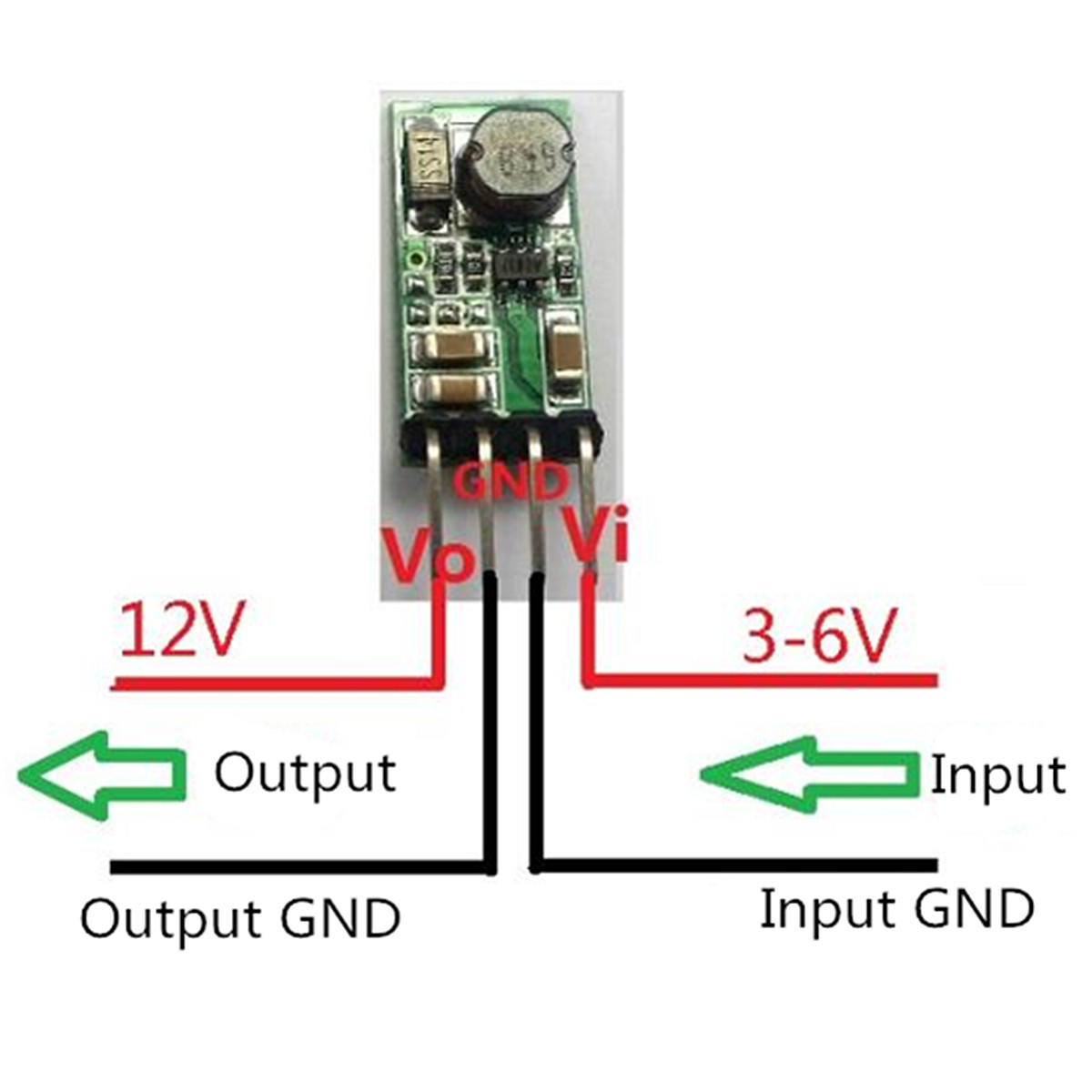

Регуляторы напряжения от 12 В до 9 В | Товары и поставщики

Взаимодействие с С++

Входное напряжение регуляторов напряжения +5В и +9В должно быть в диапазон от +12В до +18В (это верхнее значение зависит от блока питания или источника постоянного тока использовал).

Проектирование и реализация модулей COM Express

Текущий стандарт COM.0 поддерживает внешнее питание модуля + 12 В ± 5%, но для многих реальных приложений, особенно для тяжелых условий эксплуатации … необходимо поддерживать гораздо более широкое входное напряжение питания, например от + 9 В до +16В. …. этот более широкий допуск на входную шину встроен, или реализовать регулятор мощности на основной плате. ..

Страница 2. Полупроводниковые детали с 790 в корневом номере

Регулятор отрицательного напряжения с малым падением напряжения….. Выходной ток до 1,5 А. …. Напряжения, включая: -6В, -8В, -9В, -12В, -15В, -18В и -24В.

Страница 7. Полупроводниковые детали с 900 в корневом номере

Регулятор отрицательного напряжения с малым падением напряжения. …. Выходной ток до 1,5 А. …. Напряжения, включая: -6В, -8В, -9В, -12В, -15В, -18В и -24В.

Техническое описание LND2931 — 100 мА, от 3,0 В до 24 В, регулятор напряжения с малым падением напряжения. : Спецификации для электронных компонентов и полупроводников

Регулятор отрицательного напряжения с малым падением напряжения….. Выходной ток до 1,5 А. …. Напряжения, включая: -6В, -8В, -9В, -12В, -15В, -18В и -24В.

Техническое описание 7900 : Технические описания электронных компонентов и полупроводников

Регулятор отрицательного напряжения с малым падением напряжения. …. Выходной ток до 1,5 А. …. Напряжения, включая: -6В, -8В, -9В, -12В, -15В, -18В и -24В.

Техническое описание LND-7900 : Технические описания электронных компонентов и полупроводников

Регулятор отрицательного напряжения с малым падением напряжения….. Выходной ток до 1,5 А. …. Напряжения, включая: -6В, -8В, -9В, -12В, -15В, -18В и -24В.

Проектирование и реализация импульсного источника питания для колесного мобильного робота

При использовании соответствующих входных и выходных конденсаторов линейный регулятор обеспечивает стабильное выходное напряжение VCC для микроконтроллера и периферийный контур. …. Для выходной цепи напряжения LM2576-ADJ, от R1, R2 и выходной формулы VOUT = 1,23 (1 …. КПД схемы выше 70% при тестировании в режимах 12В-5В, 15В-9В и 15В-12В понижающий эксперименты по регулированию напряжения.

Преобразователь постоянного тока в постоянный на основе переключаемых конденсаторов с улучшенной формой входного тока

Понижающий регулятор 12 В / 9 В, 36 Вт с мощностью плотность 20 Вт/дюйм3 была реализована в лаборатории. …. Допуск прямой передачи QS 23S, пороговое напряжение -2В и сопротивления открытого типа…. Предлагаемый преобразователь может быть регулируется до максимальной нагрузки 4А с общим эффективность…

Система питания от сети для активной мощности Электронный трансформатор тока

РЕГУЛИРОВАНИЕ НАПРЯЖЕНИЯ И ЗАЩИТА Регулирование напряжения можно разделить на три этапа: предварительный регулятор, выпрямитель и фильтр….. В этом процессе флуктуация Напряжение переменного тока преобразуется в напряжение постоянного тока +5 В. …. Тогда это напряжение будут преобразованы в три разных значения постоянного тока: +5 В, + 12 В и -12В. …. Стабилитрон IN4746 стабилизирует напряжение в пределах 17.1V-18. 9В.

.
